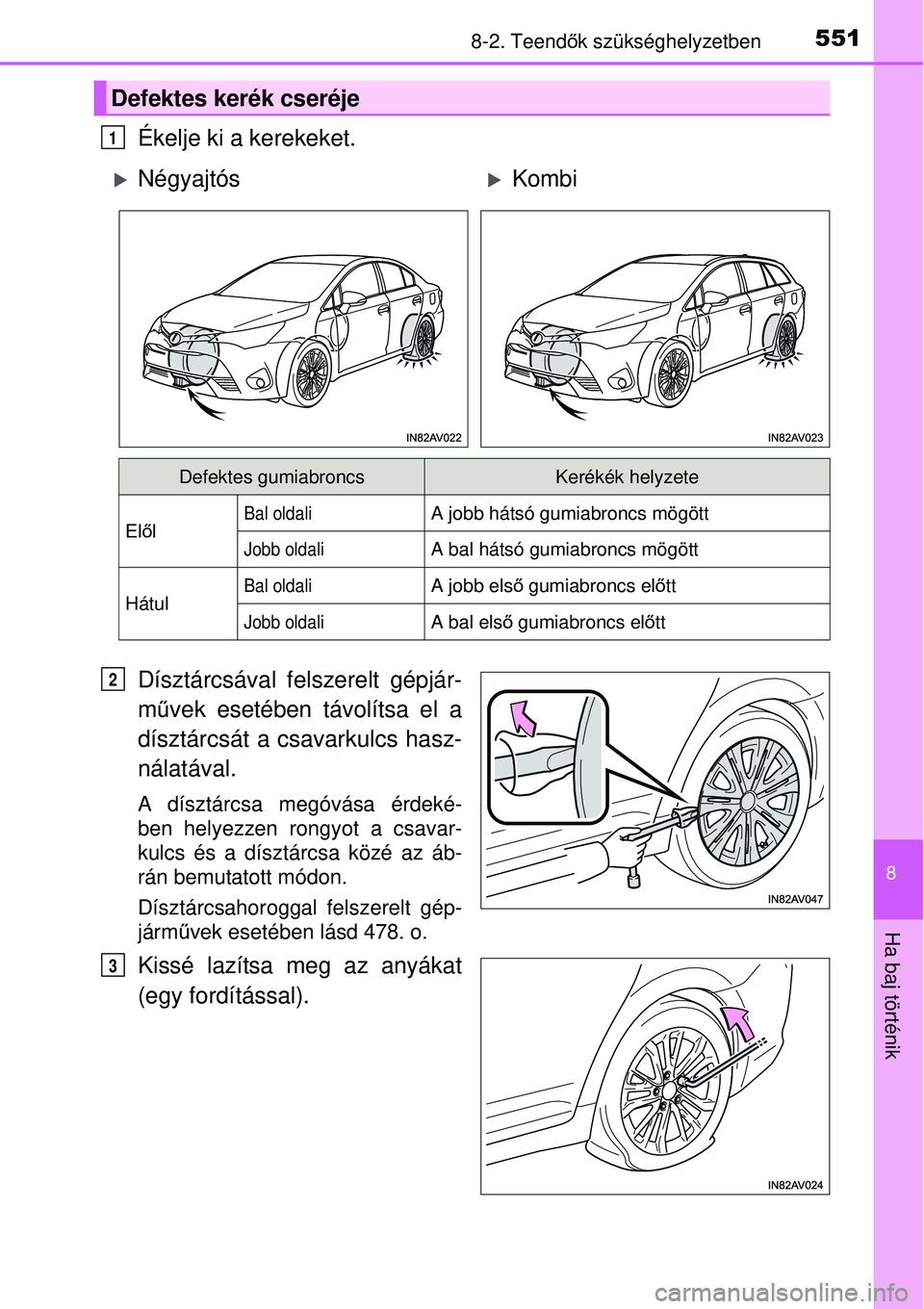

5518-2. Teendők szükséghelyzetben
8
Ha baj történik
Ékelje ki a kerekeket.
Dísztárcsával felszerelt gépjár-
m űvek esetében távolítsa el a
dísztárcsát a csavarkulcs hasz-
nálatával.
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé az áb-
rán bemutatott módon.
Dísztárcsahoroggal felszerelt gép-
járm űvek esetében lásd 478. o.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
NégyajtósKombi
Defektes gumiabroncsKerékék helyzete
El ől
Bal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátulBal oldaliA jobb els ő gumiabroncs el őtt
Jobb oldaliA bal els ő gumiabroncs el őtt
2
3

5528-2. Teendők szükséghelyzetben

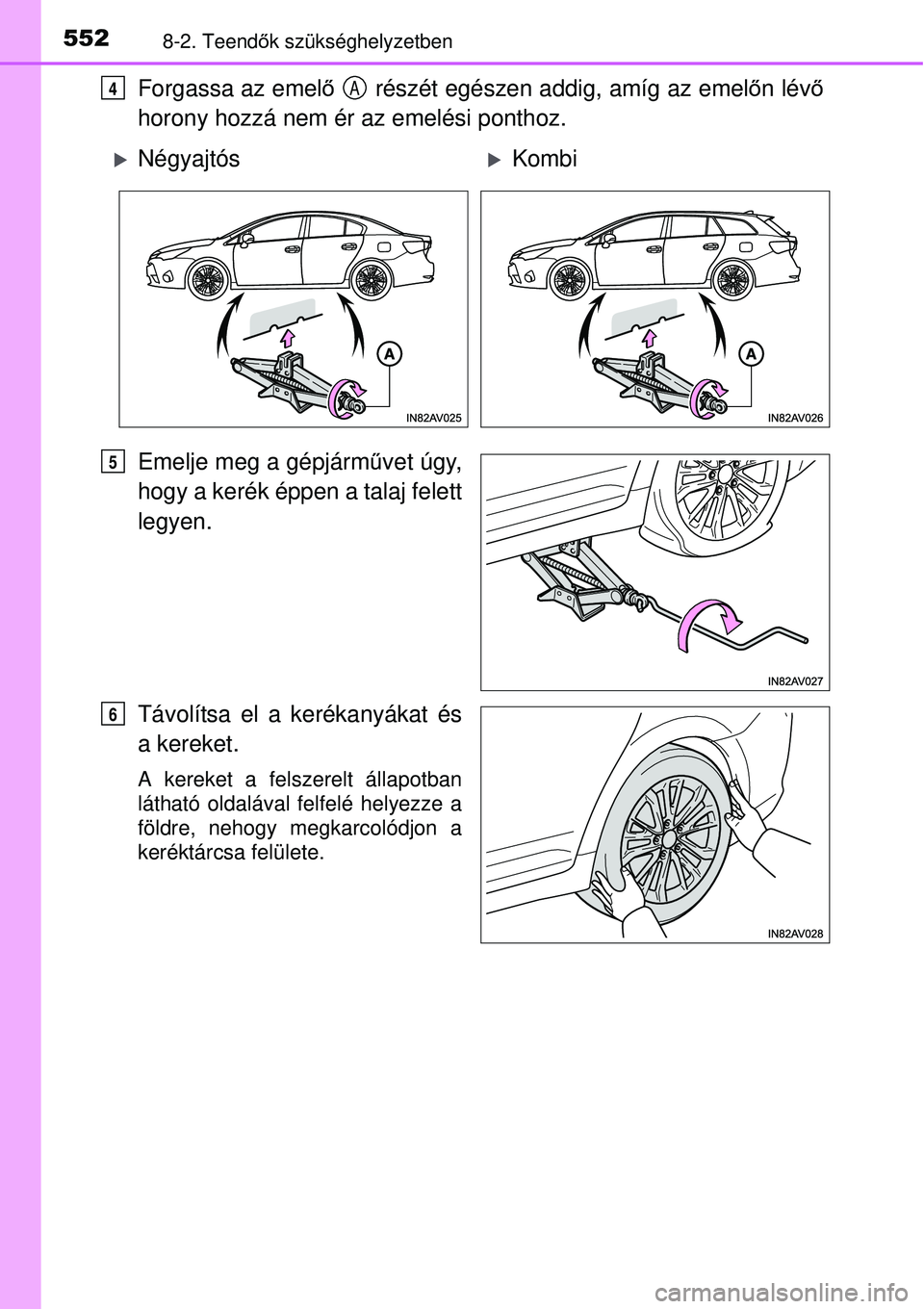

Forgassa az emel ő részét egészen addig, amíg az emel őn lév ő
horony hozzá nem ér az emelési ponthoz.
Emelje meg a gépjárm űvet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4A
NégyajtósKombi
5
6

5538-2. Teendők szükséghelyzetben
8
Ha baj történik
A keréktárcsa érintkez ő felületé-
r ő l távolítsa el a szennyez ődése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkez ő felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.

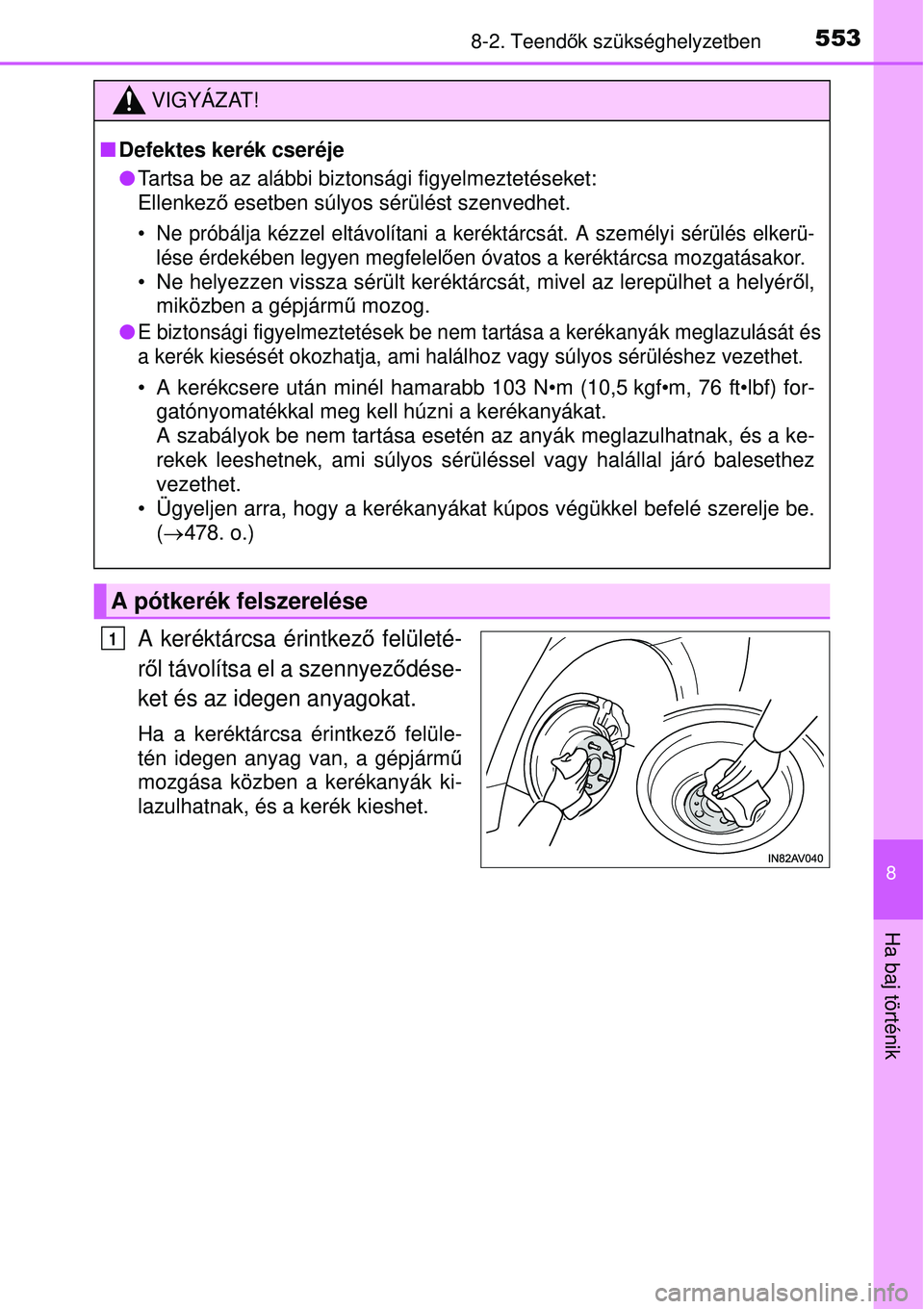

VIGYÁZAT!
 Defektes kerék cseréje
Tartsa be az alábbi biztonsági figyelmeztetéseket:
Ellenkez ő esetben súlyos sérülést szenvedhet.
• Ne próbálja kézzel eltávolítani a ke réktárcsát. A személyi sérülés elkerü-
lése érdekében legyen megfelel ően óvatos a keréktárcsa mozgatásakor.
• Ne helyezzen vissza sérült keréktárcsát, mivel az lerepü\
lhet a helyér ől,
miközben a gépjármű mozog.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálh oz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5 kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
A szabályok be nem tartása esetén az anyák meglazulhatnak, és a ke-
rekek leeshetnek, ami súlyos sérüléssel vagy halállal já\
ró balesethez
vezethet.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé\
szerelje be. ( 478. o.)
A pótkerék felszerelése
1

5548-2. Teendők szükséghelyzetben

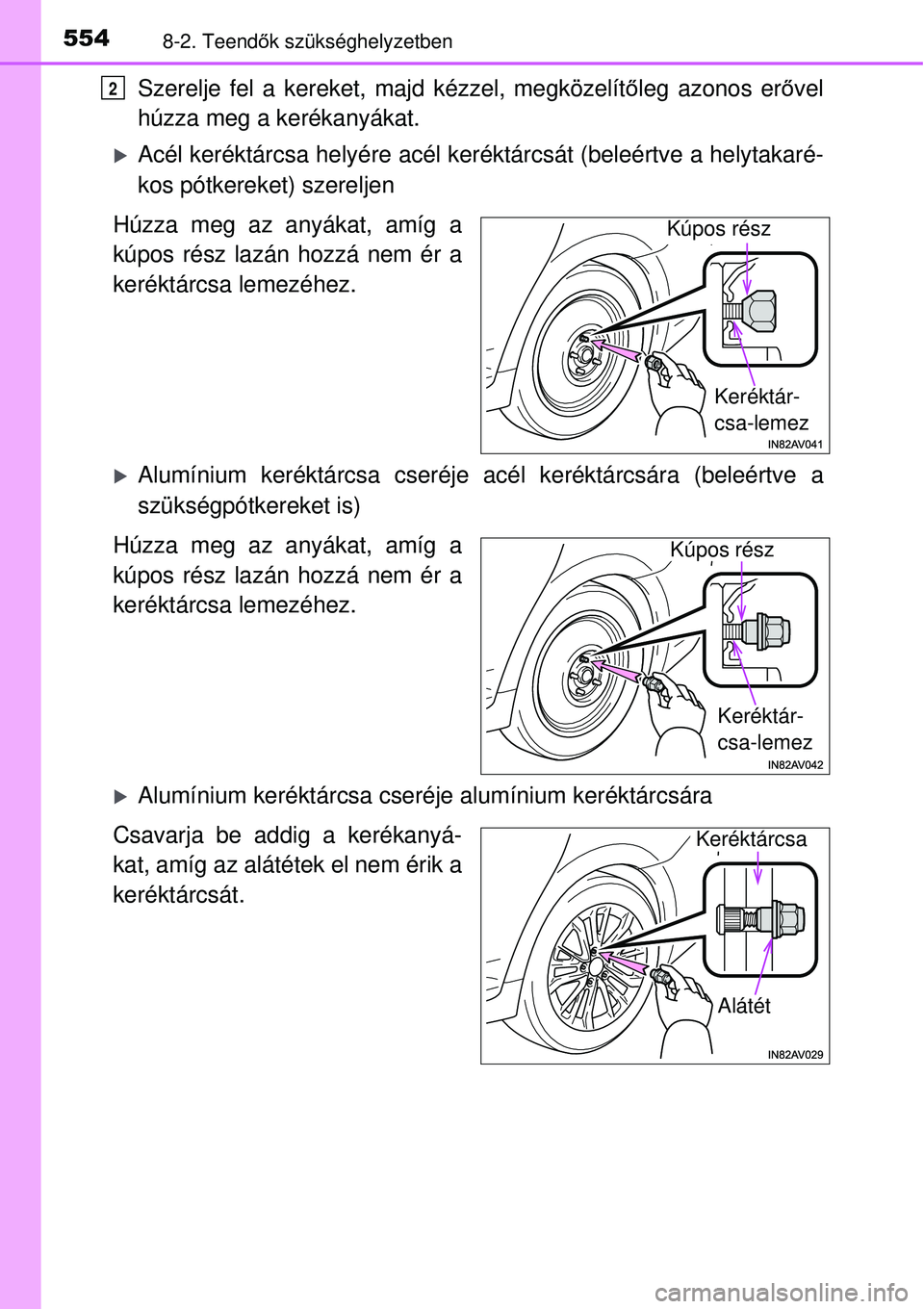

Szerelje fel a kereket, majd kézzel, megközelít őleg azonos er ővel
húzza meg a kerékanyákat.
Acél keréktárcsa helyére acél keréktárcsát (bel\
eértve a helytakaré-
kos pótkereket) szereljen
Húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér a
keréktárcsa lemezéhez.
Alumínium keréktárcsa cseréje acél keréktárcsára (beleértve a
szükségpótkereket is)
Húzza meg az anyákat, amíg a
kúpos rész lazán hozzá nem ér a
keréktárcsa lemezéhez.
Alumínium keréktárcsa cseréje alumínium keréktárcsá\
ra
Csavarja be addig a kerékanyá-
kat, amíg az alátétek el nem érik a
keréktárcsát.
2
Keréktár-
csa-lemez
Kúpos rész
Kúpos rész
Keréktár-
csa-lemez
Alátét
Keréktárcsa

5558-2. Teendők szükséghelyzetben
8
Ha baj történik

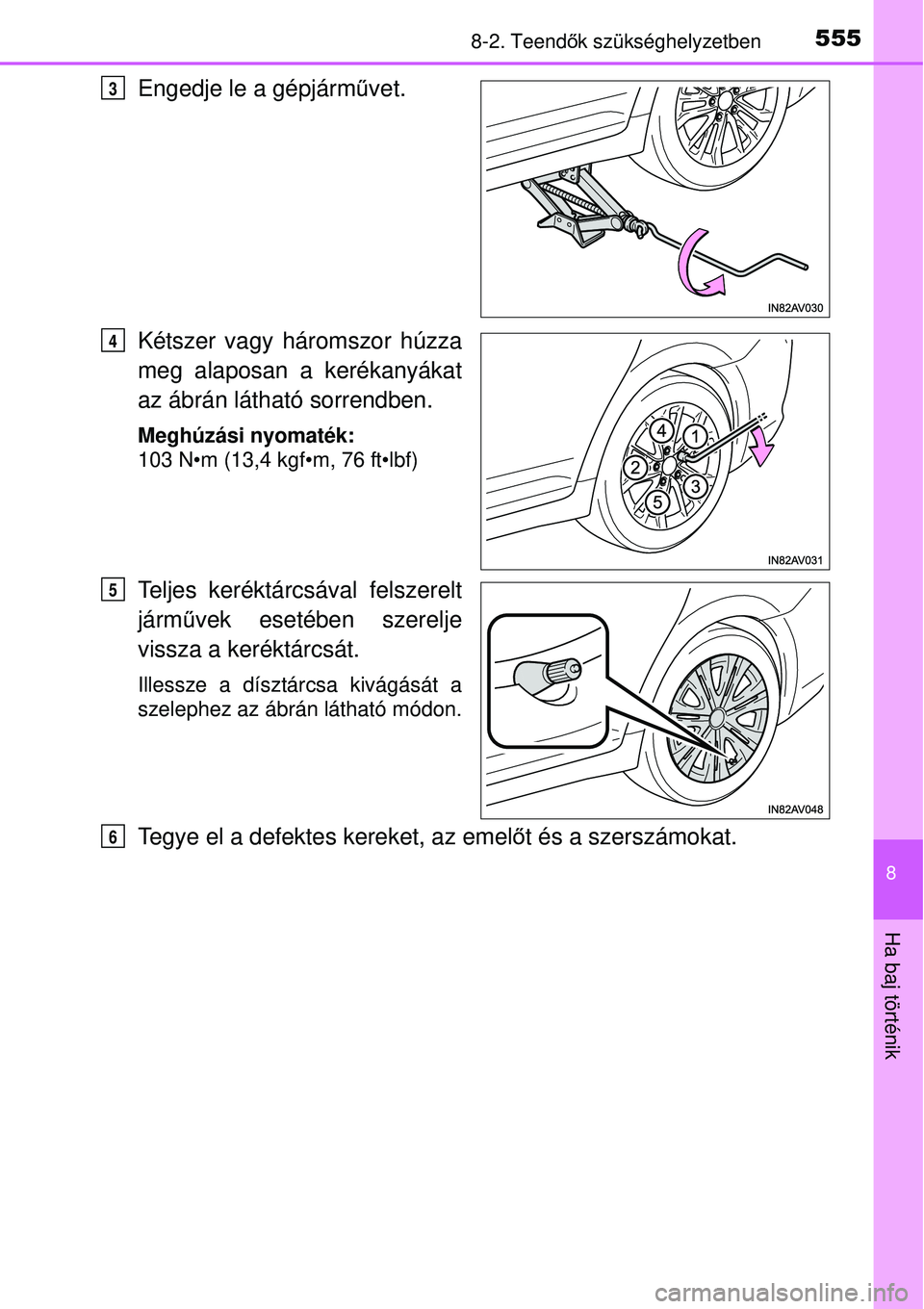

Engedje le a gépjárm űvet.
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (13,4 kgf•m, 76 ft•lbf)
Teljes keréktárcsával felszerelt
járm űvek esetében szerelje
vissza a keréktárcsát.
Illessze a dísztárcsa kivágását a
szelephez az ábrán látható módon.
Tegye el a defektes kereket, az emel őt és a szerszámokat.
3
4
5
6

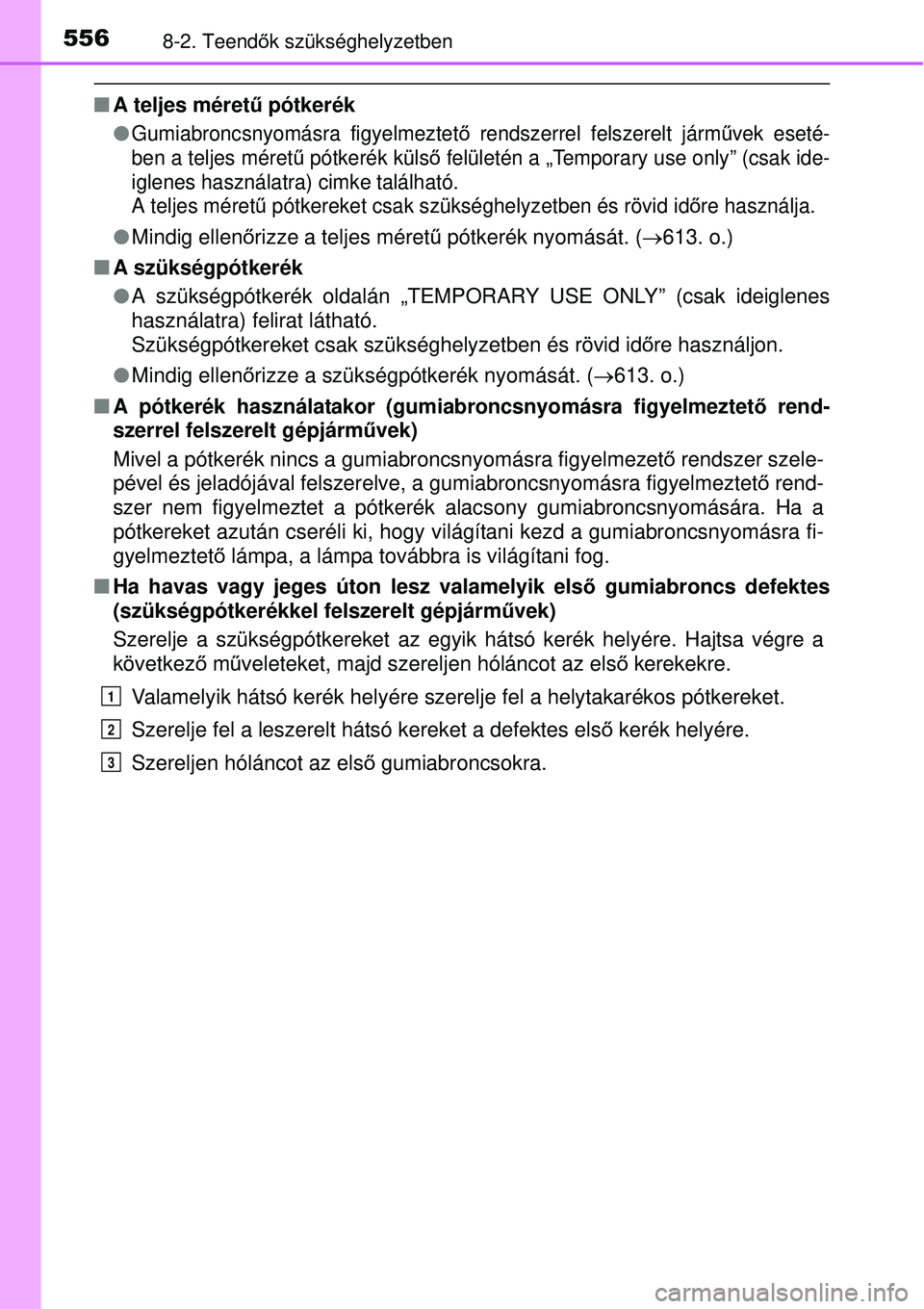

5568-2. Teendők szükséghelyzetben
 A teljes méretű pótkerék

Gumiabroncsnyomásra figyelmeztet ő rendszerrel felszerelt járm űvek eseté-
ben a teljes méret ű pótkerék külső felületén a „Temporary use only” (csak ide-
iglenes használatra) cimke található.
A teljes méret ű pótkereket csak szüksé ghelyzetben és rövid időre használja.
 Mindig ellen őrizze a teljes méretű pótkerék nyomását. ( 613. o.)
 A szükségpótkerék
 A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid i\
d őre használjon.
 Mindig ellen őrizze a szükségpótkerék nyomását. ( 613. o.)
 A pótkerék használatakor (gumiabroncsnyomásra figyelmeztet ő rend-
szerrel felszerelt gépjárm űvek)
Mivel a pótkerék nincs a gumiabroncsnyomásra figyelmezet ő rendszer szele-
pével és jeladójával felszerelve, a gumiabroncsnyomásra figyelmeztető rend-
szer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomásá\
ra. Ha a
pótkereket azután cseréli ki, hogy világí tani kezd a gumiabroncsnyomásra fi-
gyelmeztető lámpa, a lámpa továbbra is világítani fog.
 Ha havas vagy jeges úton lesz valamelyik els ő gumiabroncs defektes
(szükségpótkerékkel felszerelt gépjárm űvek)
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következ ő m űveleteket, majd szereljen hóláncot az els ő kerekekre.
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes els ő kerék helyére.
Szereljen hóláncot az els ő gumiabroncsokra.
1
2
3

5578-2. Teendők szükséghelyzetben
8
Ha baj történik

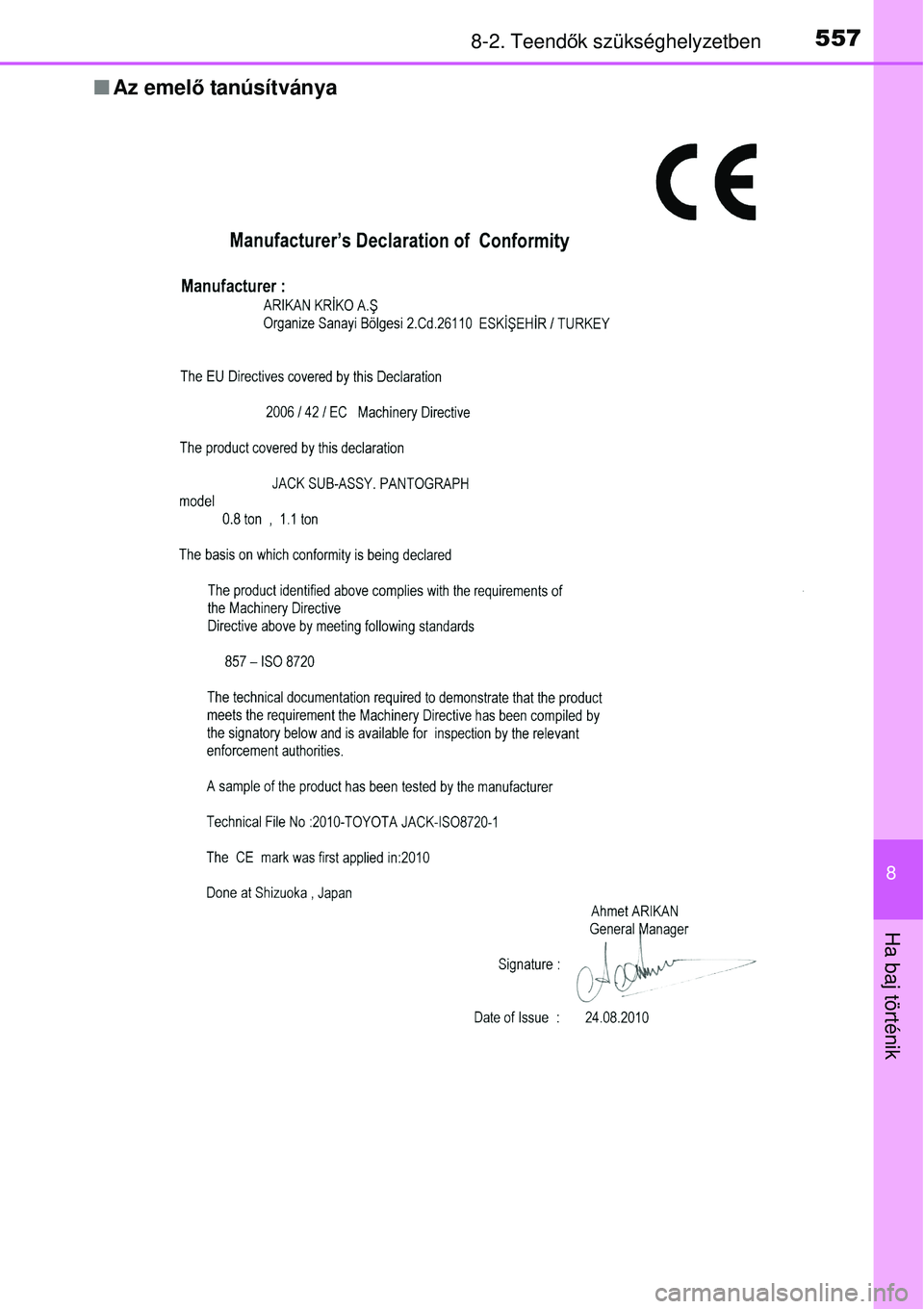

 Az emelő tanúsítványa

5588-2. Teendők szükséghelyzetben

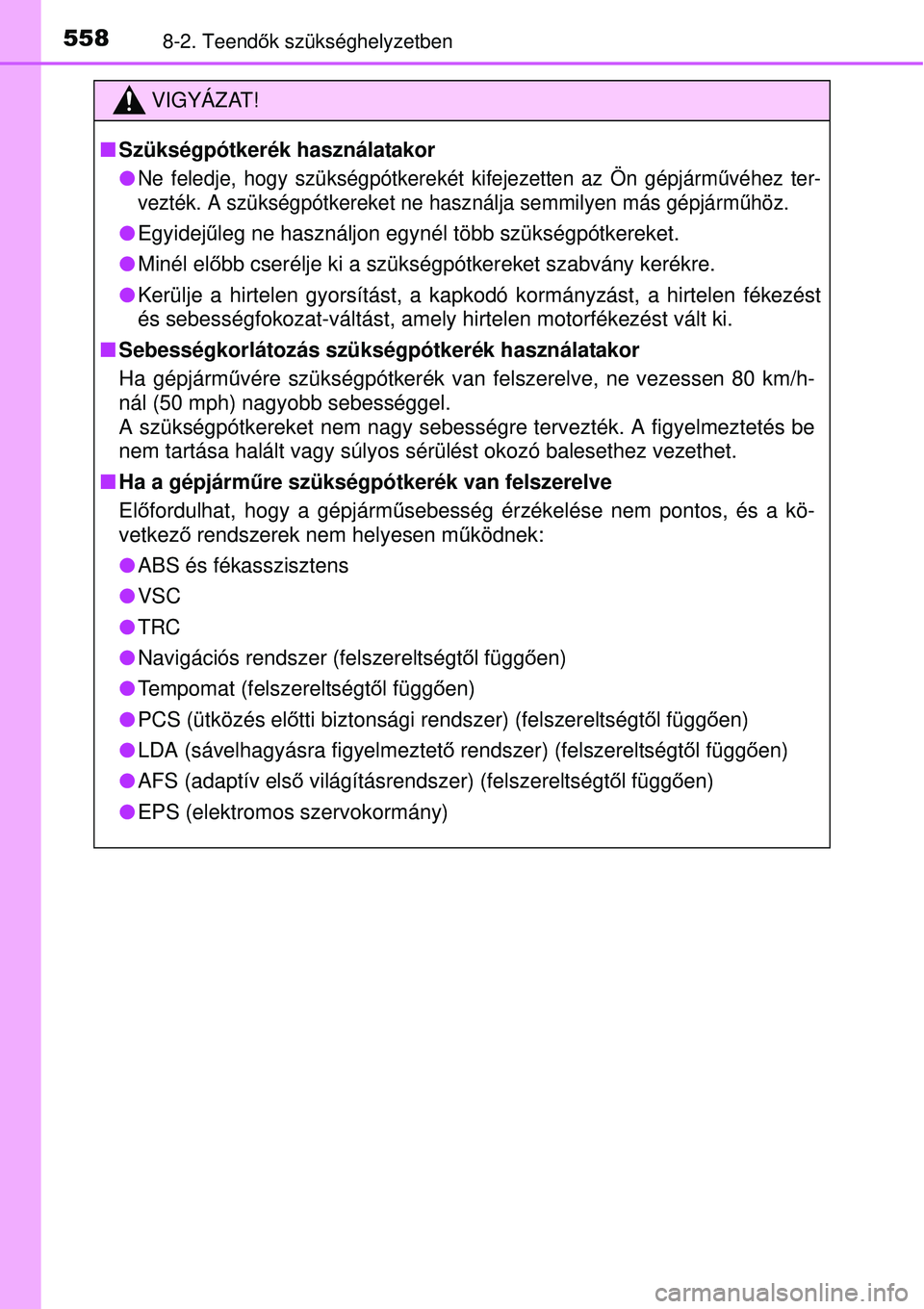

VIGYÁZAT!
 Szükségpótkerék használatakor

Ne feledje, hogy szükségpótkere két kifejezetten az Ön gépjárművéhez ter-
vezték. A szükségpótkereket ne használja semmilyen más gépjárm űhöz.
 Egyidej űleg ne használjon egynél több szükségpótkereket.
 Minél el őbb cserélje ki a szükségpótkereket szabvány kerékre.
 Kerülje a hirtelen gyorsítást, a kapkodó kormányzást, \
a hirtelen fékezést
és sebességfokozat-váltást, amely hirtelen motorfékezé\
st vált ki.
 Sebességkorlátozás szükségpótkerék használatakor
Ha gépjárm űvére szükségpótkerék van felszerelve, ne vezessen 80 km/h\
-
nál (50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebességre tervezték. A figy\
elmeztetés be
nem tartása halált vagy súlyos sérülést okozó balesethez\
vezethet.
 Ha a gépjárm űre szükségpótkerék van felszerelve
El őfordulhat, hogy a gépjárm űsebesség érzékelése nem pontos, és a kö-
vetkez ő rendszerek nem helyesen m űködnek:
 ABS és fékasszisztens
 VSC
 TRC
 Navigációs rendszer (felszereltségt ől függ ően)
 Tempomat (felszereltségt ől függ ően)
 PCS (ütközés el őtti biztonsági rendszer) (felszereltségt ől függ ően)
 LDA (sávelhagyásra figyelmeztet ő rendszer) (felszereltségt ől függ ően)
 AFS (adaptív első világításrendszer) (felszereltségt ől függ ően)
 EPS (elektromos szervokormány)

5598-2. Teendők szükséghelyzetben
8
Ha baj történik

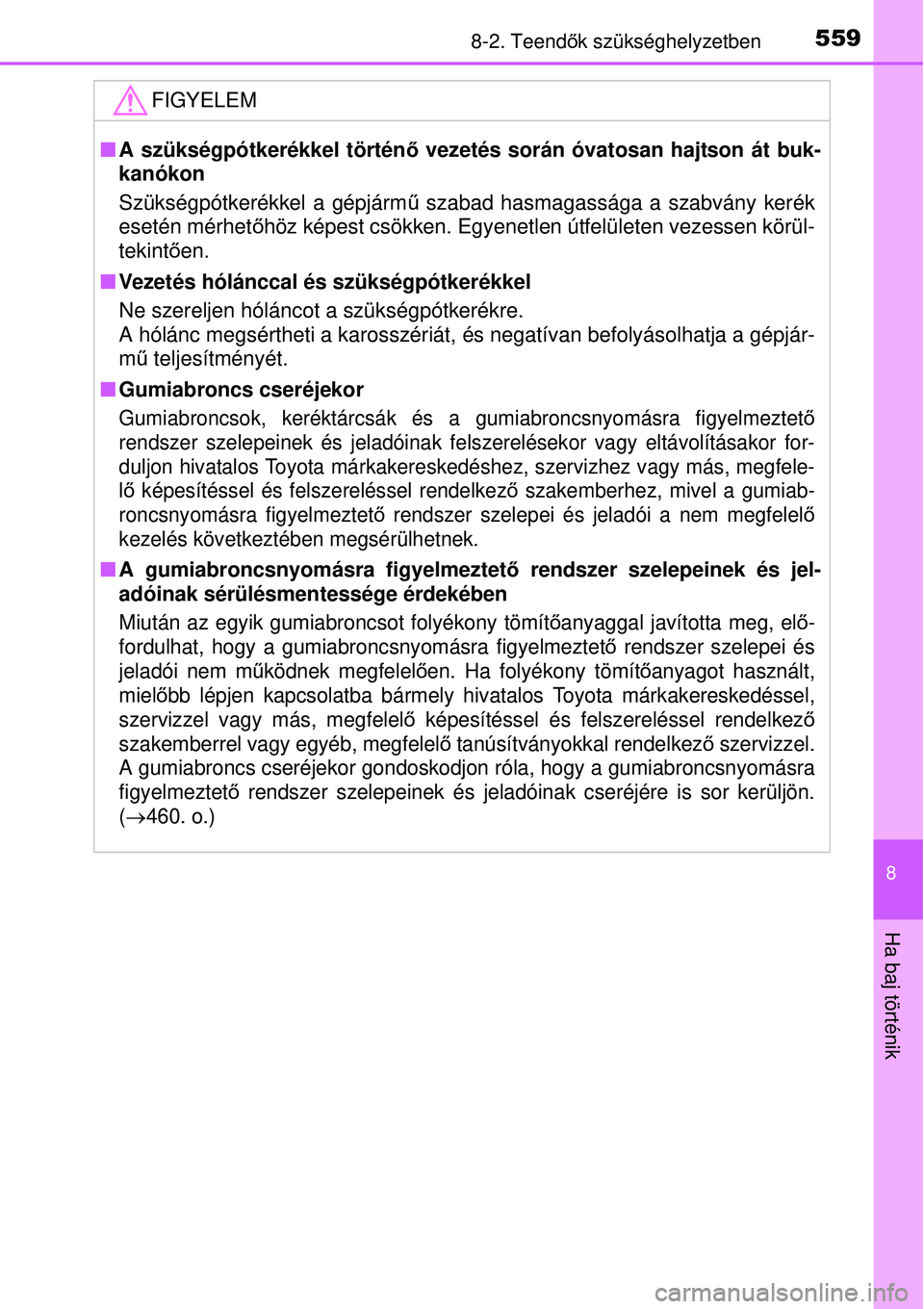

FIGYELEM
 A szükségpótkerékkel történ ő vezetés során óvatosan hajtson át buk-
kanókon
Szükségpótkerékkel a gépjárm ű szabad hasmagassága a szabvány kerék
esetén mérhet őhöz képest csökken. Egyenetlen útfelületen vezessen körül-
tekintő en.
 Vezetés hólánccal és szükségpótkerékkel
Ne szereljen hóláncot a szükségpótkerékre.
A hólánc megsértheti a karosszériát, és negatívan befolyásolhatja a gépjár-
m ű teljesítményét.
 Gumiabroncs cseréjekor
Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figyelmeztető
rendszer szelepeinek és jeladóinak fe lszerelésekor vagy eltávolításakor for-
duljon hivatalos Toyota márkakereskedé shez, szervizhez vagy más, megfele-
lő képesítéssel és fels zereléssel rendelkező szakemberhez, mivel a gumiab-
roncsnyomásra figyelmeztető rendszer szelepei és jeladói a nem megfelel ő
kezelés következtében megsérülhetnek.
 A gumiabroncsnyomásra figyelmeztet ő rendszer szelepeinek és jel-
adóinak sérülésmentessége érdekében
Miután az egyik gumiabroncsot folyékony tömít őanyaggal javította meg, el ő-
fordulhat, hogy a gumiabroncsnyomásra figyelmeztet ő rendszer szelepei és
jeladói nem m űködnek megfelel ően. Ha folyékony tömítő anyagot használt,
miel őbb lépjen kapcsolatba bármely hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő
szakemberrel vagy egyéb, megfelel ő tanúsítványokkal rendelkez ő szervizzel.
A gumiabroncs cseréjekor gondoskodjon róla, hogy a gumiabroncsnyomásra
figyelmeztet ő rendszer szelepeinek és jeladói nak cseréjére is sor kerüljön.
(
460. o.)

5608-2. Teendők szükséghelyzetben

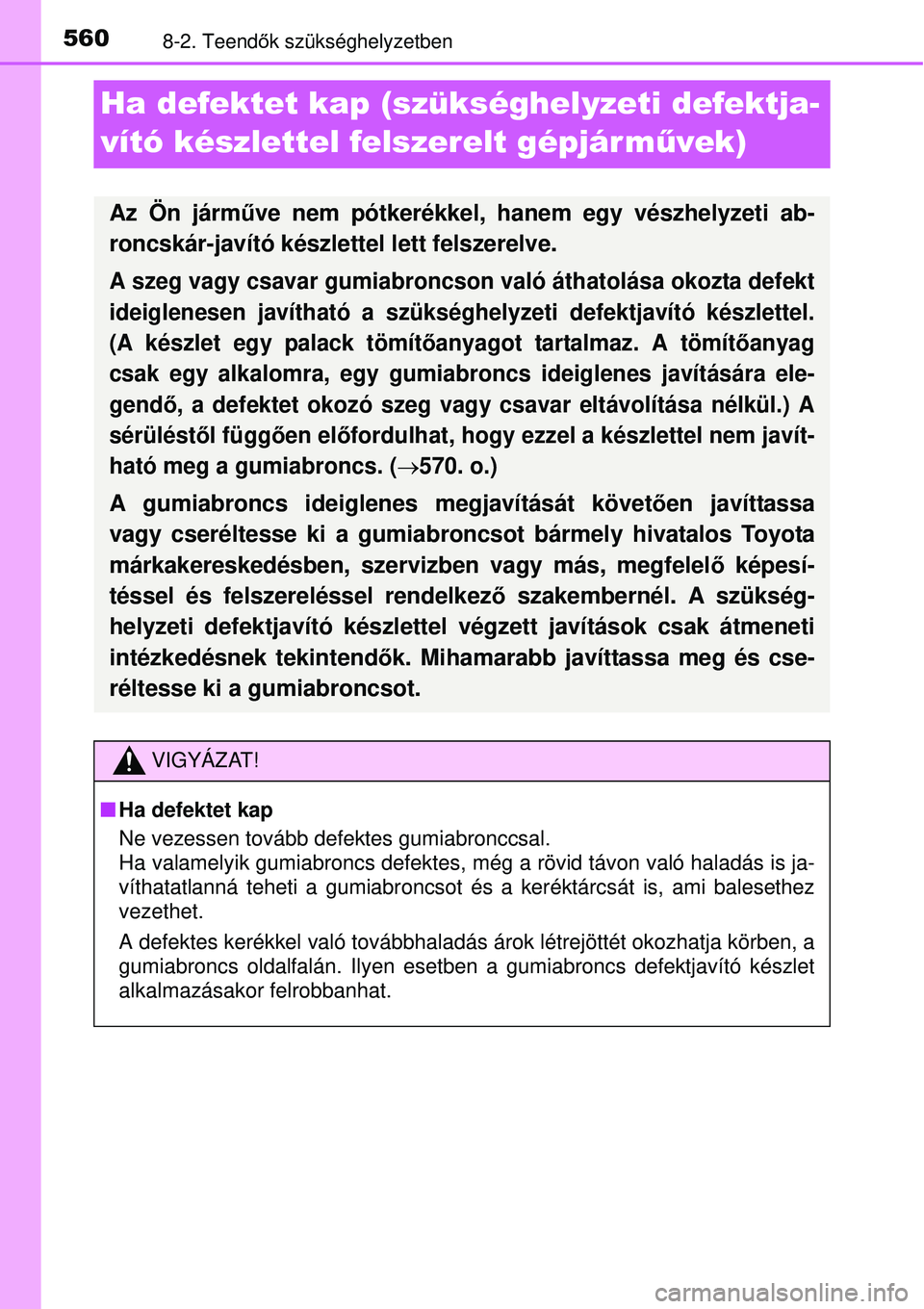

Ha defektet kap (szükséghelyzeti defektja-
vító készlettel felszerelt gépjár m űvek)
Az Ön járműve nem pótkerékkel, hanem egy vészhelyzeti ab-
roncskár-javító készlettel lett felszerelve.
A szeg vagy csavar gumiabroncson való áthatolása okozta defekt
ideiglenesen javítható a szükséghelyzeti defektjavító készlettel.
(A készlet egy palack tömít őanyagot tartalmaz. A tömítő anyag
csak egy alkalomra, egy gumiabro ncs ideiglenes javítására ele-
gend ő, a defektet okozó szeg vagy csavar eltávolítása nélkül.) A
sérülést ől függ ően el őfordulhat, hogy ezzel a készlettel nem javít-
ható meg a gumiabroncs. (
570. o.)
A gumiabroncs ideiglenes megjavítását követ ően javíttassa
vagy cseréltesse ki a gumiabroncsot bármely hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelel ő képesí-
téssel és felszereléssel rendelkez ő szakembernél. A szükség-
helyzeti defektjavító készlettel végzett javítások csak átmeneti
intézkedésnek tekintend ők. Mihamarabb javíttassa meg és cse-
réltesse ki a gumiabroncsot.
VIGYÁZAT!
 Ha defektet kap
Ne vezessen tovább defektes gumiabronccsal.
Ha valamelyik gumiabroncs defektes, még a rövid távon való h\
aladás is ja-
víthatatlanná teheti a gumiabroncsot és a keréktárcsát is, ami \
balesethez
vezethet.
A defektes kerékkel való továbbhaladás árok létrejö\
ttét okozhatja körben, a
gumiabroncs oldalfalán. Ilyen esetben a gumiabroncs defektjavító\
készlet
alkalmazásakor felrobbanhat.
