TOYOTA AVENSIS 2015 Manuale duso (in Italian)

1112. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)

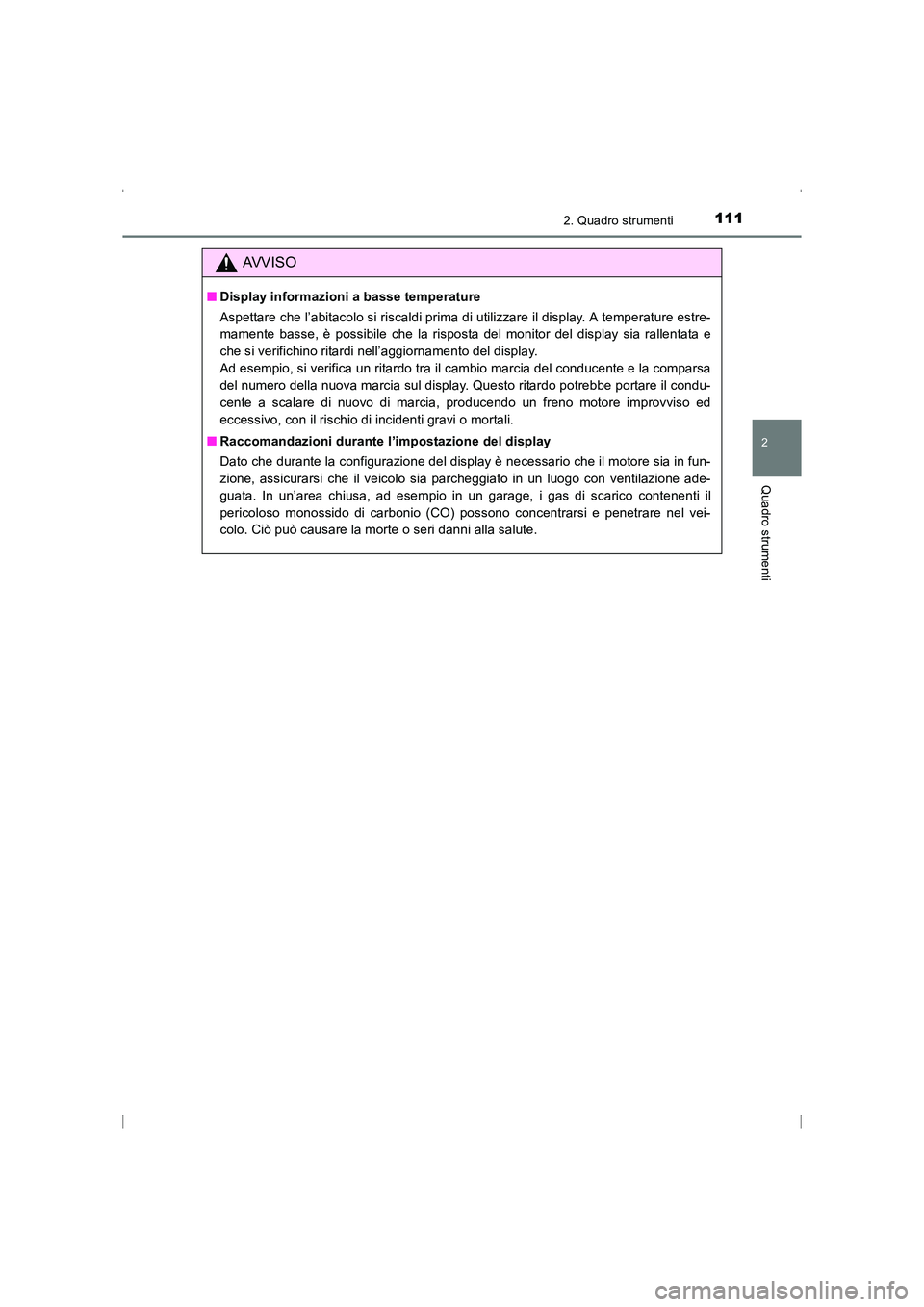

AVVISO
■Display informazioni a basse temperature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display. A temperature estre-
mamente basse, è possibile che la risposta del monitor del display sia rallentata e
che si verifichino ritardi nell’aggiornamento del display.
Ad esempio, si verifica un ritardo tra il cambio marcia del conducente e la comparsa
del numero della nuova marcia sul display. Questo ritardo potrebbe portare il condu-
cente a scalare di nuovo di marcia, producendo un freno motore improvviso ed
eccessivo, con il rischio di incidenti gravi o mortali.
■ Raccomandazioni durante l’impostazione del display
Dato che durante la configurazione del display è necessario che il motore sia in fun-
zione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione ade-
guata. In un’area chiusa, ad esempio in un garage, i gas di scarico contenenti il
pericoloso monossido di carbonio (CO) possono concentrarsi e penetrare nel vei-
colo. Ciò può causare la morte o seri danni alla salute.
AVENSIS_OM_OM20C24L_(EL).book Page 111 Friday, February 6, 20 15 7:48 PM

1122. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)

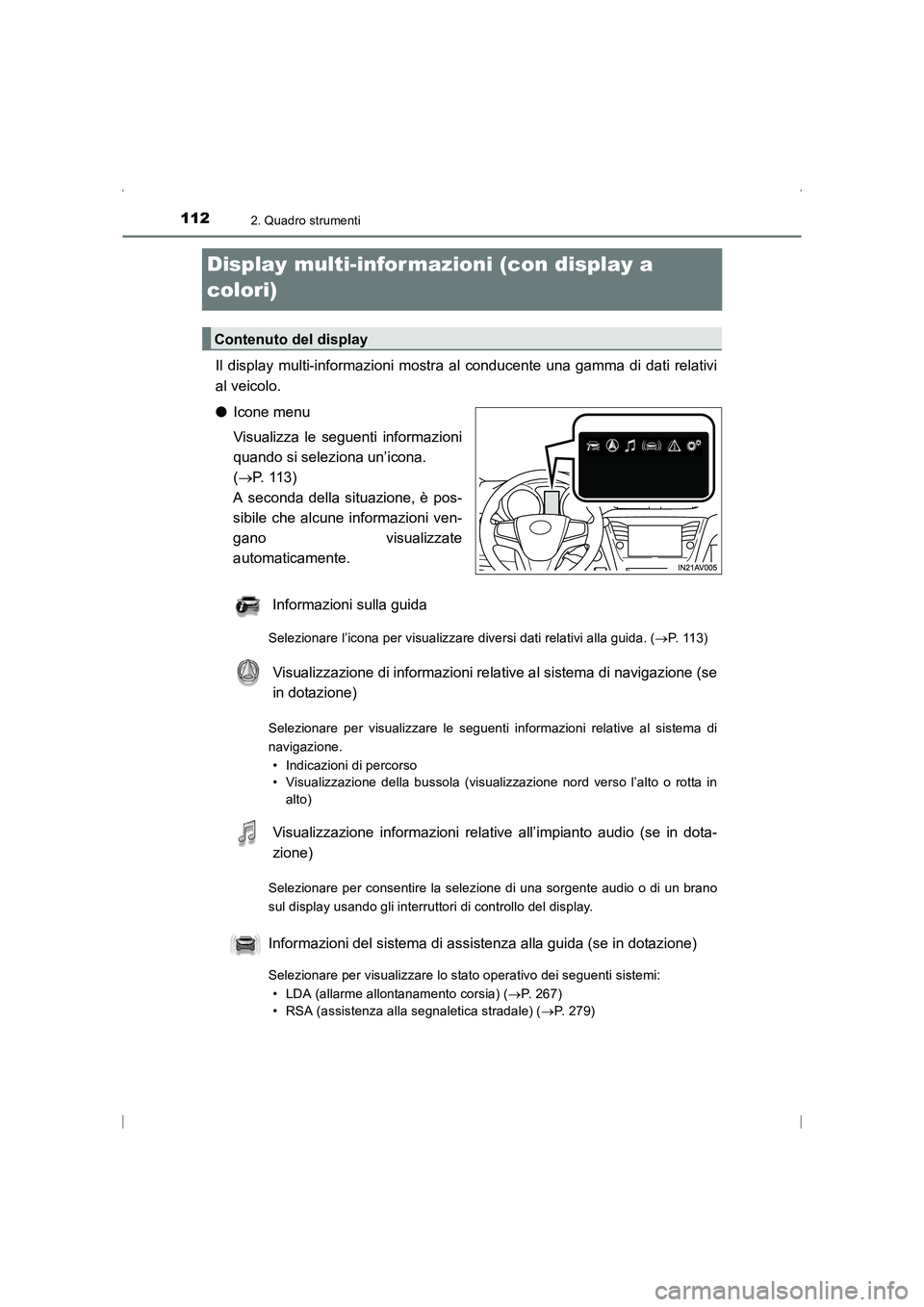

Display multi-informazioni (con display a
colori)
Il display multi-informazioni mostra al conducente una gamma di dati relativi
al veicolo.
●Icone menu
Visualizza le seguenti informazioni
quando si seleziona un’icona.
(→ P. 1 1 3 )
A seconda della situazione, è pos-
sibile che alcune informazioni ven-
gano visualizzate
automaticamente.
Informazioni sulla guida
Selezionare l’icona per visualizzare diversi dati relativi alla guida. ( →P. 1 1 3 )
Visualizzazione di informazioni rela tive al sistema di navigazione (se
in dotazione)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Visualizzazione della bussola (visualizzazione nord verso l’alto o rotta in alto)
Visualizzazione informazioni relative all’impianto audio (se in dota-
zione)
Selezionare per consentire la selezione di una sorgente audio o di un brano
sul display usando gli interruttori di controllo del display.
Informazioni del sistema di assi stenza alla guida (se in dotazione)
Selezionare per visualizzare lo stato operativo dei seguenti sistemi:
• LDA (allarme allontanamento corsia) ( →P. 267)
• RSA (assistenza alla segnaletica stradale) ( →P. 279)
Contenuto del display
AVENSIS_OM_OM20C24L_(EL).book Page 112 Friday, February 6, 20 15 7:48 PM

1132. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)

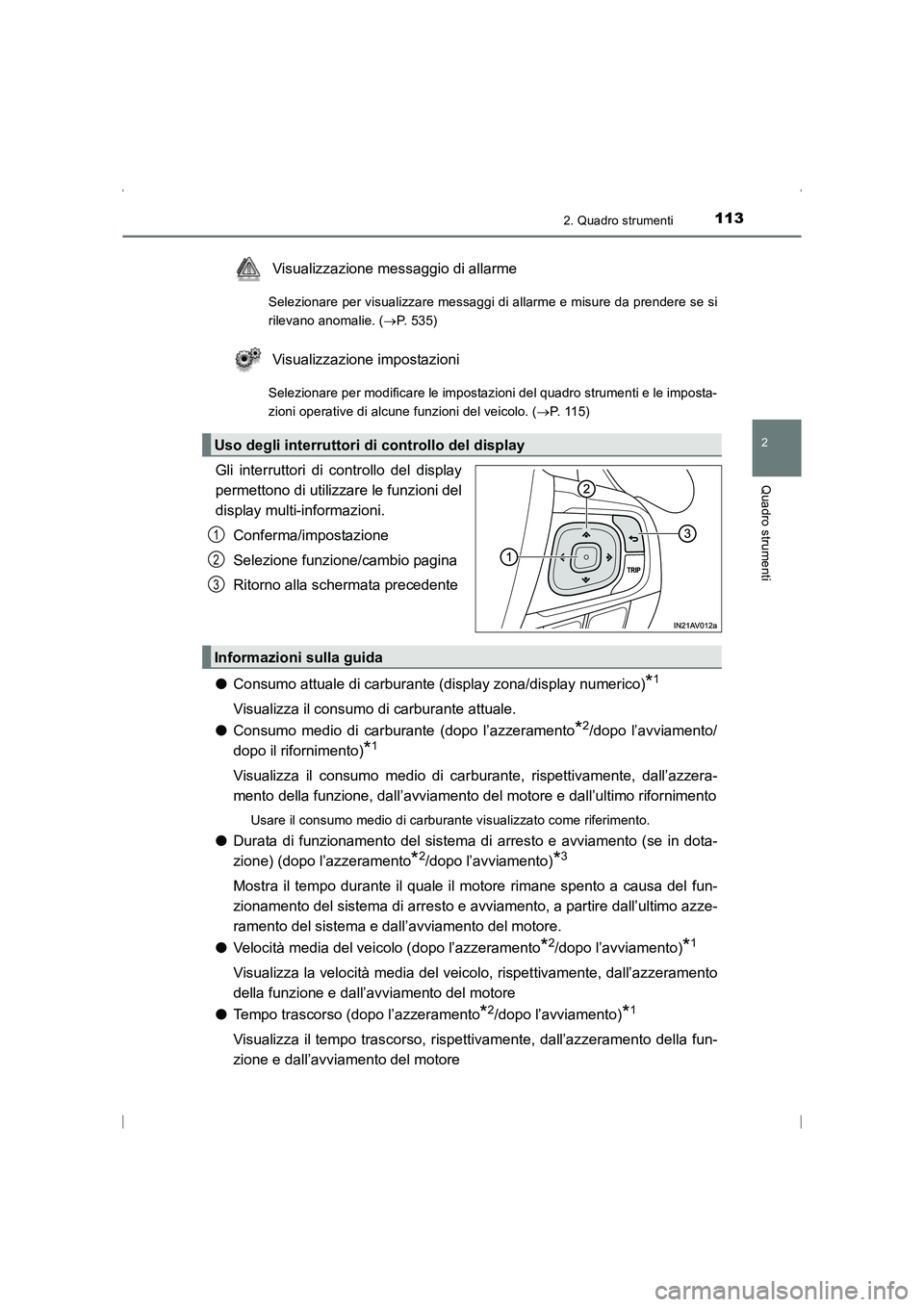

Visualizzazione messaggio di allarme
Selezionare per visualizzare messaggi di allarme e misure da prendere se si
rilevano anomalie. (→P. 535)
Visualizzazione impostazioni
Selezionare per modificare le impostazioni del quadro strumenti e le imposta-
zioni operative di alcune funzioni del veicolo. ( →P. 1 1 5 )
Gli interruttori di controllo del display
permettono di utilizzare le funzioni del
display multi-informazioni.
Conferma/impostazione
Selezione funzione/cambio pagina
Ritorno alla schermata precedente
● Consumo attuale di carburante (display zona/display numerico)
*1
Visualizza il consumo di carburante attuale.
● Consumo medio di carburante (dopo l’azzeramento
*2/dopo l’avviamento/
dopo il rifornimento)
*1
Visualizza il consumo medio di carburante, rispettivamente, dall’azzera-
mento della funzione, dall’avviamento del motore e dall’ultimo rifornimento
Usare il consumo medio di carburante visualizzato come riferimento.
●Durata di funzionamento del sistema di arresto e avviamento (se in dota-
zione) (dopo l’azzeramento
*2/dopo l’avviamento)*3
Mostra il tempo durante il quale il motore rimane spento a causa del fun-
zionamento del sistema di arresto e avviamento, a partire dall’ultimo azze-
ramento del sistema e dall’avviamento del motore.
● Velocità media del veicolo (dopo l’azzeramento
*2/dopo l’avviamento)*1
Visualizza la velocità media del veic olo, rispettivamente, dall’azzeramento
della funzione e dall’avviamento del motore
● Tempo trascorso (dopo l’azzeramento
*2/dopo l’avviamento)*1
Visualizza il tempo trascorso, rispettivamente, dall’azzeramento della fun-
zione e dall’avviamento del motore
Uso degli interruttori di controllo del display
1
2
3
Informazioni sulla guida
AVENSIS_OM_OM20C24L_(EL).book Page 113 Friday, February 6, 20 15 7:48 PM

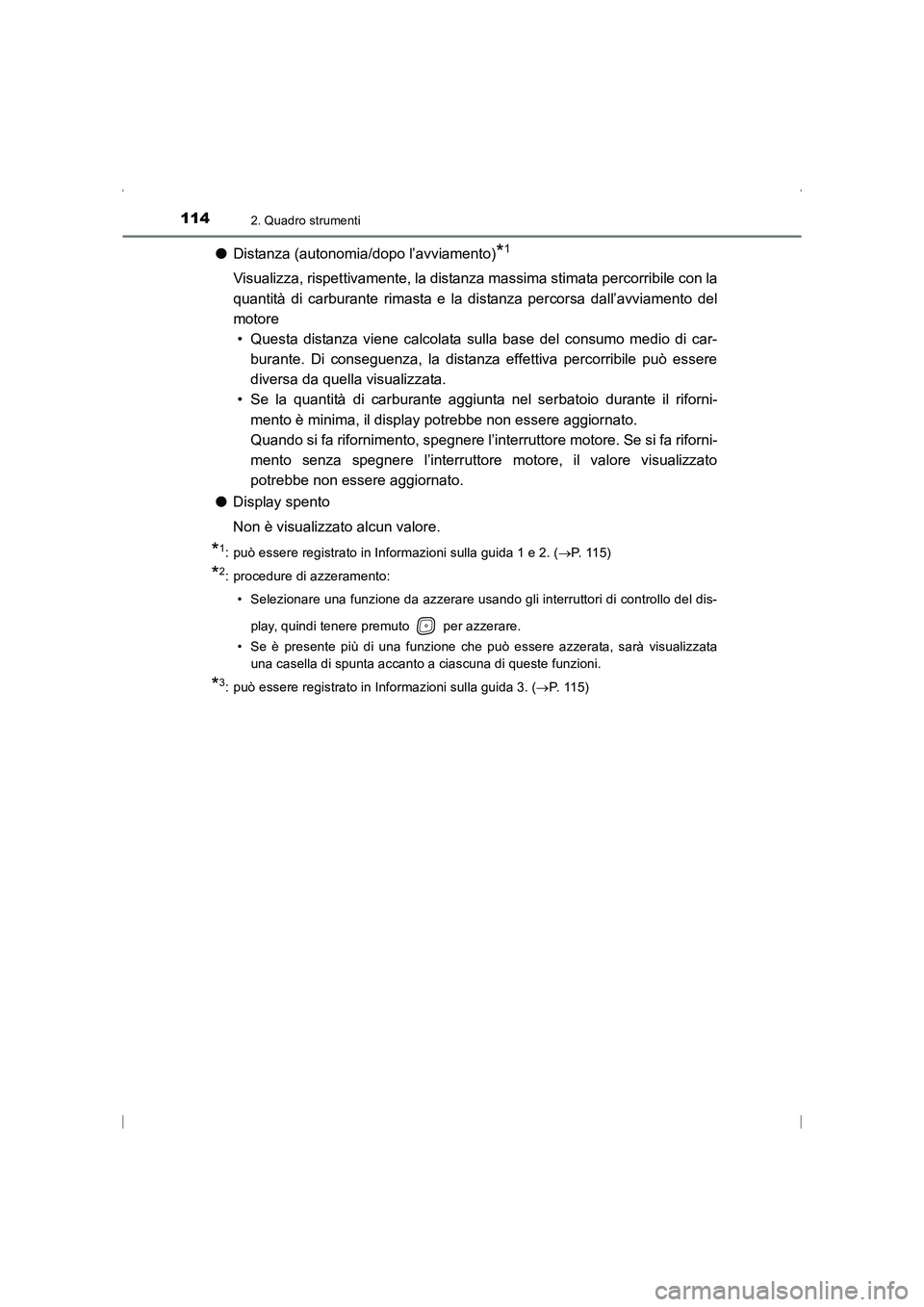

1142. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
●Distanza (autonomia/dopo l’avviamento)*1
Visualizza, rispettivamente, la distanza massima stimata percorribile con la
quantità di carburante rimasta e la distanza percorsa dall’avviamento del
motore
• Questa distanza viene calcolata sulla base del consumo medio di car-
burante. Di conseguenza, la distanza effettiva percorribile può essere
diversa da quella visualizzata.
• Se la quantità di carburante aggiunta nel serbatoio durante il riforni-
mento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’interruttore motore. Se si fa riforni-
mento senza spegnere l’interruttore motore, il valore visualizzato
potrebbe non essere aggiornato.
● Display spento
Non è visualizzato alcun valore.
*1: può essere registrato in Informazioni sulla guida 1 e 2. ( →P. 1 1 5 )
*2: procedure di azzeramento:
• Selezionare una funzione da azzerare usando gli interruttori di controllo del dis-
play, quindi tenere premuto per azzerare.
• Se è presente più di una funzione che può essere azzerata, sarà visualizzata una casella di spunta accanto a ciascuna di queste funzioni.
*3: può essere registrato in Informazioni sulla guida 3. ( →P. 1 1 5 )
AVENSIS_OM_OM20C24L_(EL).book Page 114 Friday, February 6, 20 15 7:48 PM

1152. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)

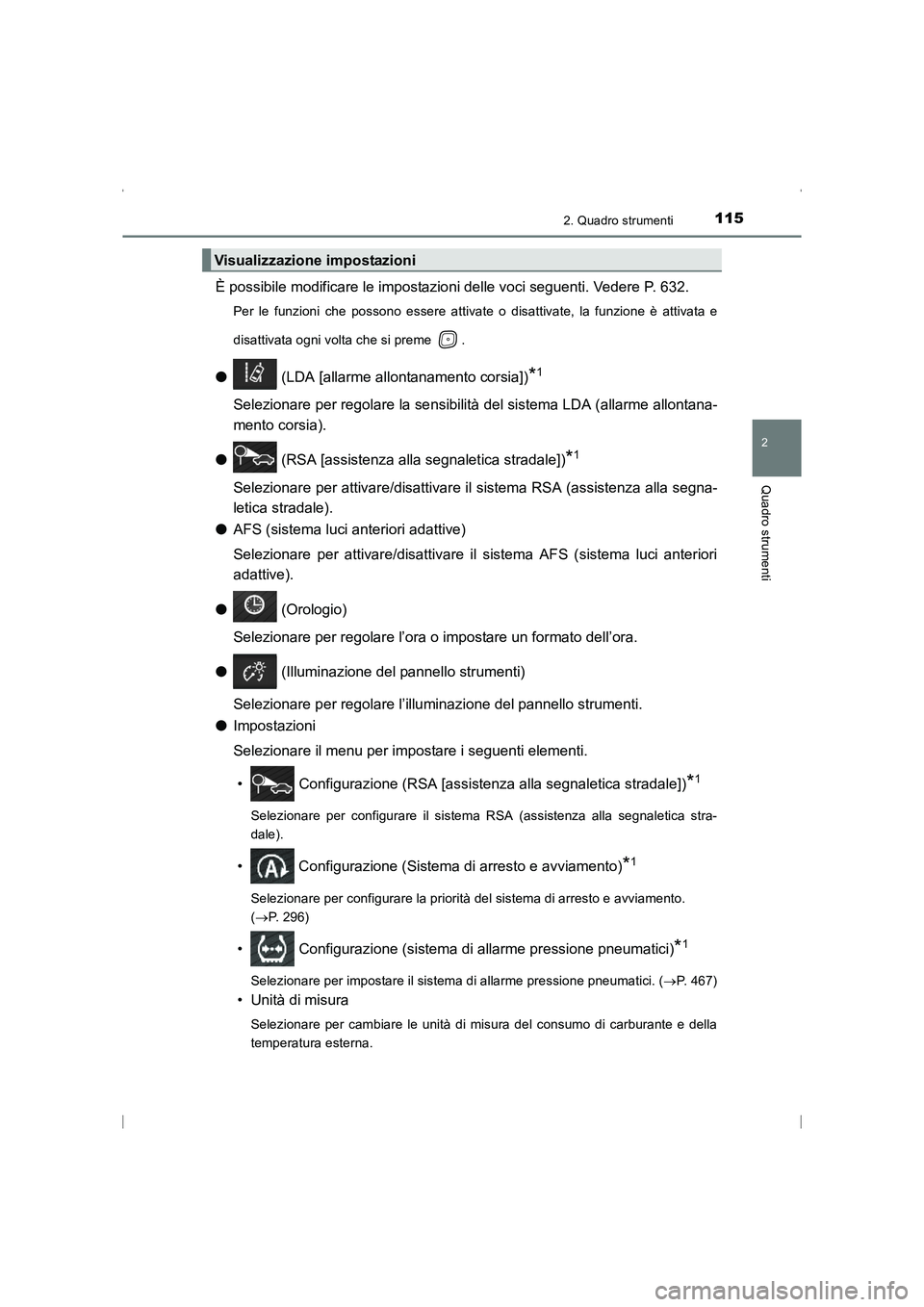

È possibile modificare le impostazioni delle voci seguenti. Vedere P. 632.
Per le funzioni che possono essere attivate o disattivate, la funzione è attivata e
disattivata ogni volta che si preme .
● (LDA [allarme allontanamento corsia])*1
Selezionare per regolare la sensibilità del sistema LDA (allarme allontana-
mento corsia).
● (RSA [assistenza alla segnaletica stradale])
*1
Selezionare per attivare/disattivare il sistema RSA (assistenza alla segna-
letica stradale).
● AFS (sistema luci anteriori adattive)
Selezionare per attivare/disattivare il sistema AFS (sistema luci anteriori
adattive).
● (Orologio)
Selezionare per regolare l’ora o impostare un formato dell’ora.
● (Illuminazione del pannello strumenti)
Selezionare per regolare l’illuminazione del pannello strumenti.
● Impostazioni
Selezionare il menu per impostare i seguenti elementi.
• Configurazione (RSA [assistenza alla segnaletica stradale])
*1
Selezionare per configurare il sistema RSA (assistenza alla segnaletica stra-
dale).
• Configurazione (Sistema di arresto e avviamento)*1
Selezionare per configurare la priorità del sistema di arresto e avviamento.
( → P. 296)
• Configurazione (sistema di allarme pressione pneumatici)*1
Selezionare per impostare il sistema di allarme pressione pneumatici. ( →P. 467)
• Unità di misura
Selezionare per cambiare le unità di misura del consumo di carburante e della
temperatura esterna.
Visualizzazione impostazioni
AVENSIS_OM_OM20C24L_(EL).book Page 115 Friday, February 6, 20 15 7:48 PM

1162. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)

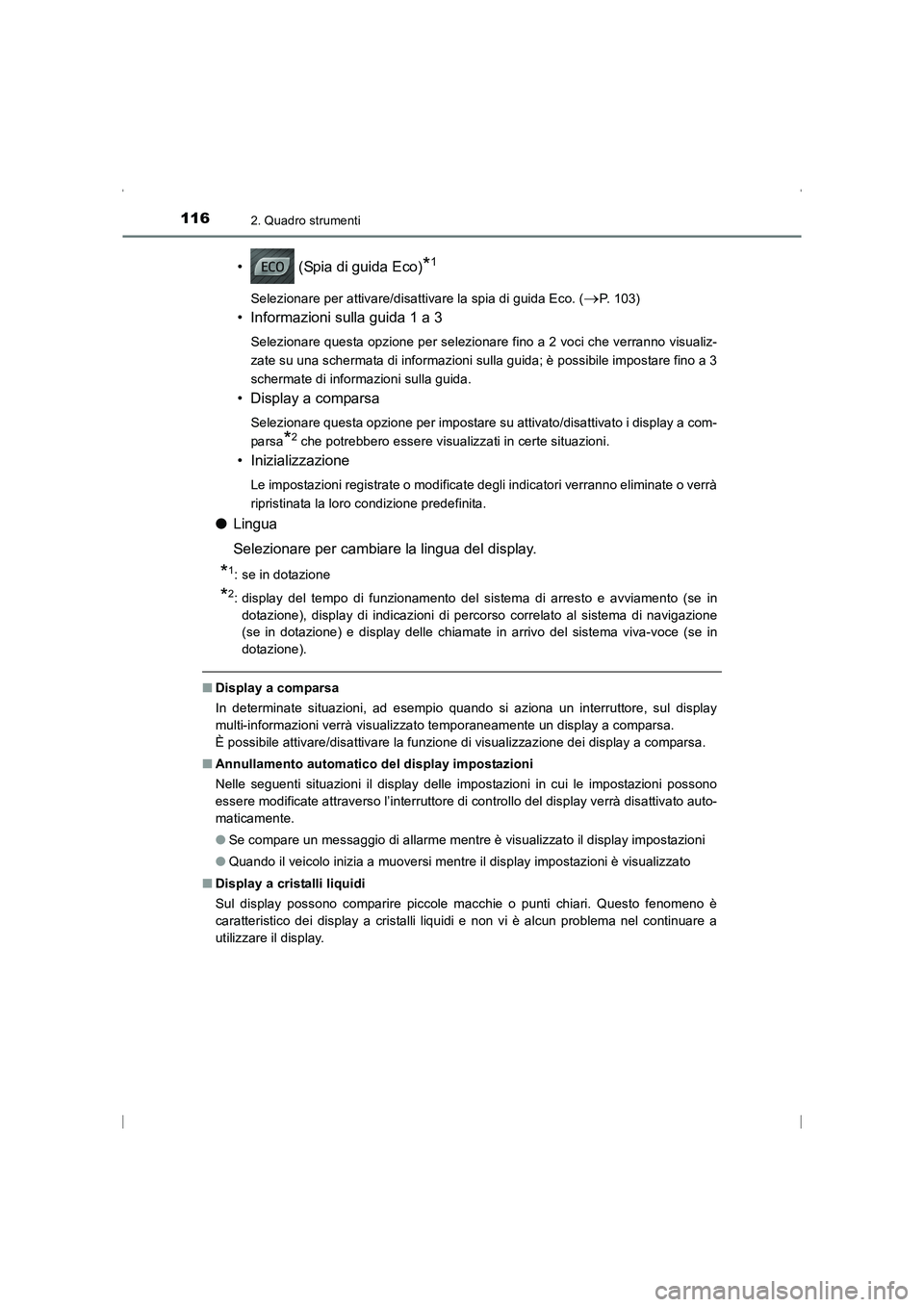

• (Spia di guida Eco)*1
Selezionare per attivare/disattivare la spia di guida Eco. (→P. 103)
• Informazioni sulla guida 1 a 3
Selezionare questa opzione per selezionare fino a 2 voci che verranno visualiz-
zate su una schermata di informazioni sulla guida; è possibile impostare fino a 3
schermate di informazioni sulla guida.
• Display a comparsa
Selezionare questa opzione per impostare su attivato/disattivato i display a com-
parsa
*2 che potrebbero essere visualizzati in certe situazioni.
• Inizializzazione
Le impostazioni registrate o modificate degli indicatori verranno eliminate o verrà
ripristinata la loro condizione predefinita.
●Lingua
Selezionare per cambiare la lingua del display.
*1: se in dotazione
*2: display del tempo di funzionamento del sistema di arresto e avviamento (se in
dotazione), display di indicazioni di percorso correlato al sistema di navigazione
(se in dotazione) e display delle chiamate in arrivo del sistema viva-voce (se in
dotazione).
■ Display a comparsa
In determinate situazioni, ad esempio quando si aziona un interruttore, sul display
multi-informazioni verrà visualizzato temporaneamente un display a comparsa.
È possibile attivare/disattivare la funzione di visualizzazione dei display a comparsa.
■ Annullamento automatico del display impostazioni
Nelle seguenti situazioni il display delle impostazioni in cui le impostazioni possono
essere modificate attraverso l’interruttore di controllo del display verrà disattivato auto-
maticamente.
●Se compare un messaggio di allarme mentre è visualizzato il display impostazioni
● Quando il veicolo inizia a muoversi mentre il display impostazioni è visualizzato
■ Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare a
utilizzare il display.
AVENSIS_OM_OM20C24L_(EL).book Page 116 Friday, February 6, 20 15 7:48 PM

1172. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)■

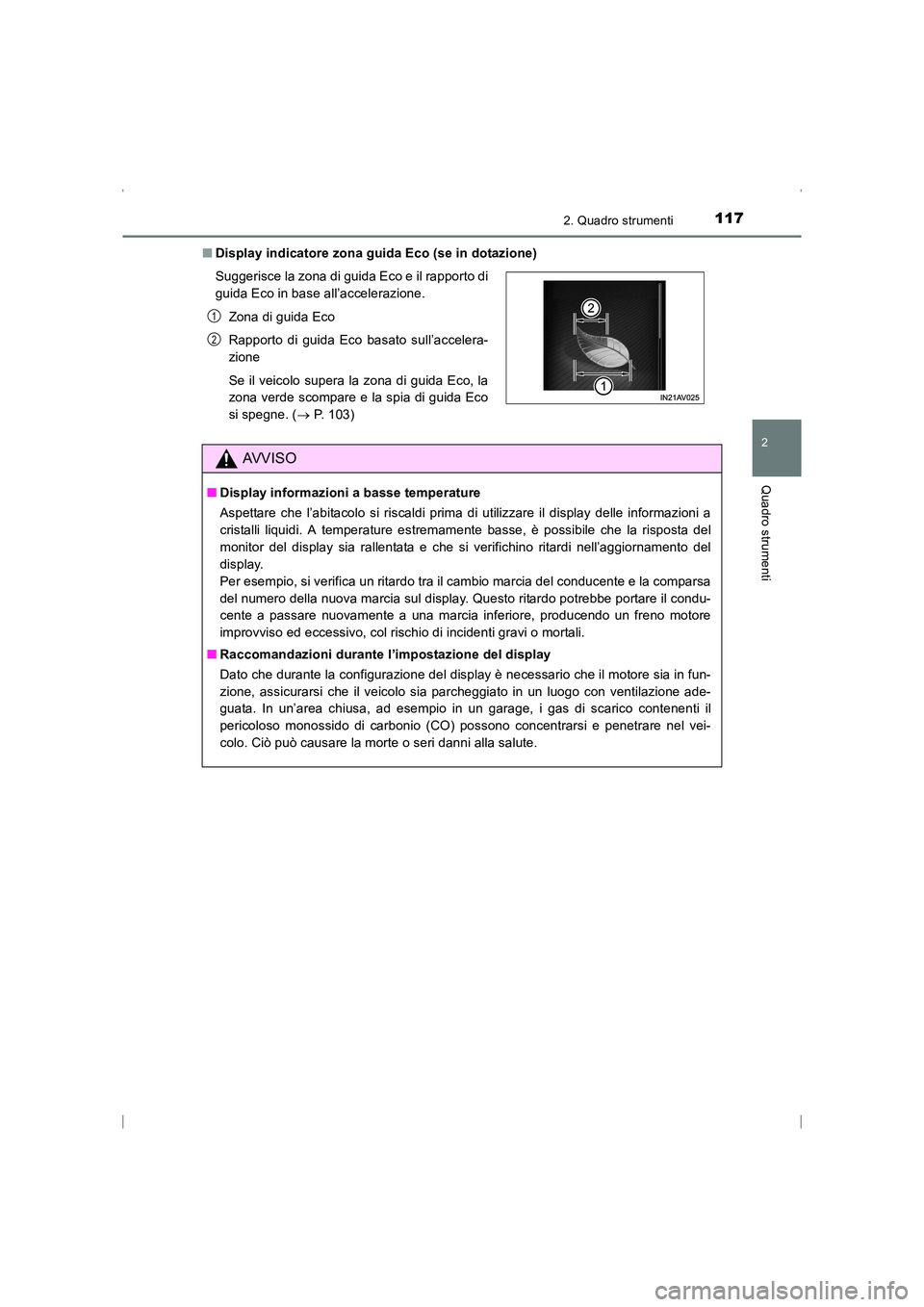

Display indicatore zona guida Eco (se in dotazione)
Suggerisce la zona di guida Eco e il rapporto di
guida Eco in base all’accelerazione.
Zona di guida Eco
Rapporto di guida Eco basato sull’accelera-
zione
Se il veicolo supera la zona di guida Eco, la
zona verde scompare e la spia di guida Eco
si spegne. ( → P. 103)
AVVISO
■ Display informazioni a basse temperature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display delle informazioni a
cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display sia rallentata e che si verifichino ritardi nell’aggiornamento del
display.
Per esempio, si verifica un ritardo tra il cambio marcia del conducente e la comparsa
del numero della nuova marcia sul display. Questo ritardo potrebbe portare il condu-
cente a passare nuovamente a una marcia inferiore, producendo un freno motore
improvviso ed eccessivo, col rischio di incidenti gravi o mortali.
■ Raccomandazioni durante l’impostazione del display
Dato che durante la configurazione del display è necessario che il motore sia in fun-
zione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione ade-
guata. In un’area chiusa, ad esempio in un garage, i gas di scarico contenenti il
pericoloso monossido di carbonio (CO) possono concentrarsi e penetrare nel vei-
colo. Ciò può causare la morte o seri danni alla salute.
1
2
AVENSIS_OM_OM20C24L_(EL).book Page 117 Friday, February 6, 20 15 7:48 PM

1182. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)

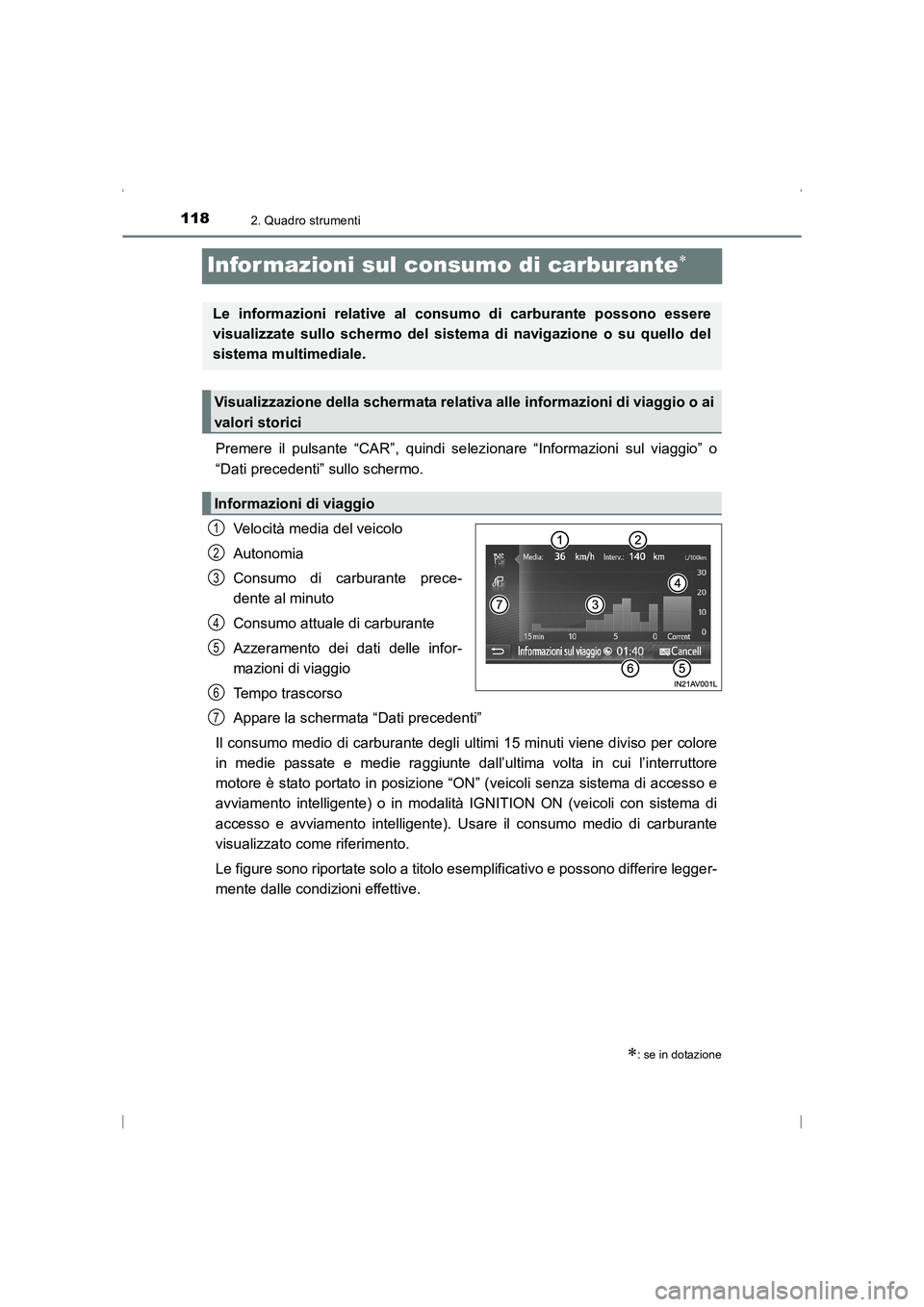

Infor mazioni sul consumo di carburante∗
Premere il pulsante “CAR”, quindi selezionare “Informazioni sul viaggio” o
“Dati precedenti” sullo schermo.
Velocità media del veicolo
Autonomia
Consumo di carburante prece-
dente al minuto
Consumo attuale di carburante
Azzeramento dei dati delle infor-
mazioni di viaggio
Tempo trascorso
Appare la schermata “Dati precedenti”
Il consumo medio di carburante degli ul timi 15 minuti viene diviso per colore
in medie passate e medie raggiunte dall’ultima volta in cui l’interruttore
motore è stato portato in posizione “ON” (veicoli senza sistema di accesso e
avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di
accesso e avviamento intelligente). Usare il consumo medio di carburante
visualizzato come riferimento.
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni effettive.
∗: se in dotazione
Le informazioni relative al consumo di carburante possono essere
visualizzate sullo schermo del sistem a di navigazione o su quello del
sistema multimediale.
Visualizzazione della schermata relativa alle informazioni di viaggio o ai
valori storici
Informazioni di viaggio
1
2
3
4
5
6
7
AVENSIS_OM_OM20C24L_(EL).book Page 118 Friday, February 6, 20 15 7:48 PM

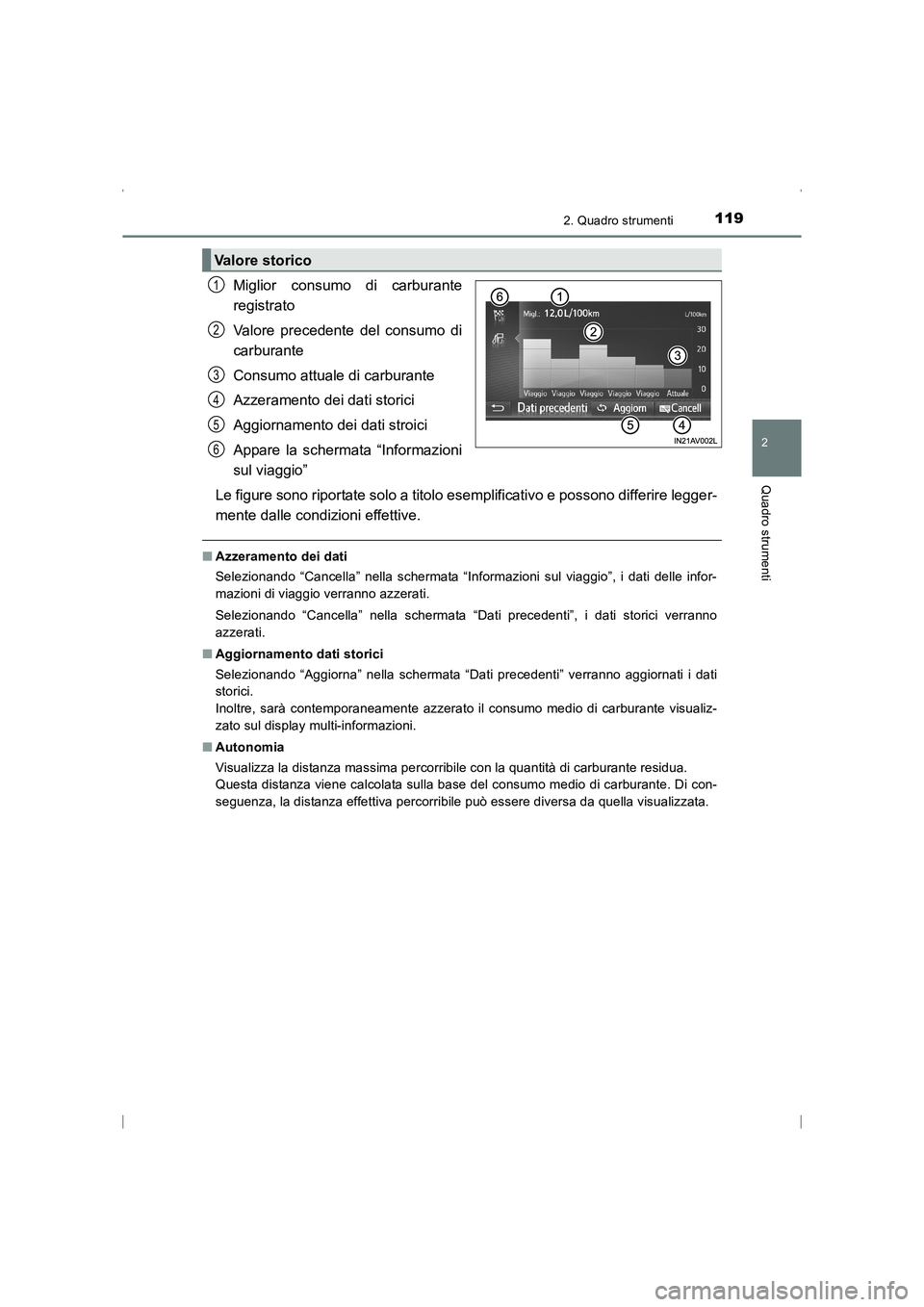

1192. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
Miglior consumo di carburante
registrato
Valore precedente del consumo di
carburante
Consumo attuale di carburante
Azzeramento dei dati storici
Aggiornamento dei dati stroici
Appare la schermata “Informazioni
sul viaggio”
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni effettive.
■ Azzeramento dei dati
Selezionando “Cancella” nella schermata “Informazioni sul viaggio”, i dati delle infor-
mazioni di viaggio verranno azzerati.
Selezionando “Cancella” nella schermata “Dati precedenti”, i dati storici verranno
azzerati.
■ Aggiornamento dati storici
Selezionando “Aggiorna” nella schermata “Dati precedenti” verranno aggiornati i dati
storici.
Inoltre, sarà contemporaneamente azzerato il consumo medio di carburante visualiz-
zato sul display multi-informazioni.
■ Autonomia
Visualizza la distanza massima percorribile con la quantità di carburante residua.
Questa distanza viene calcolata sulla base del consumo medio di carburante. Di con-
seguenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.
Valore storico
1
2
3
4
5
6
AVENSIS_OM_OM20C24L_(EL).book Page 119 Friday, February 6, 20 15 7:48 PM

1202. Quadro strumenti
AVENSIS_OM_OM20C24L_(EL)
AVENSIS_OM_OM20C24L_(EL).book Page 120 Friday, February 6, 2015 7:48 PM
