5618-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8

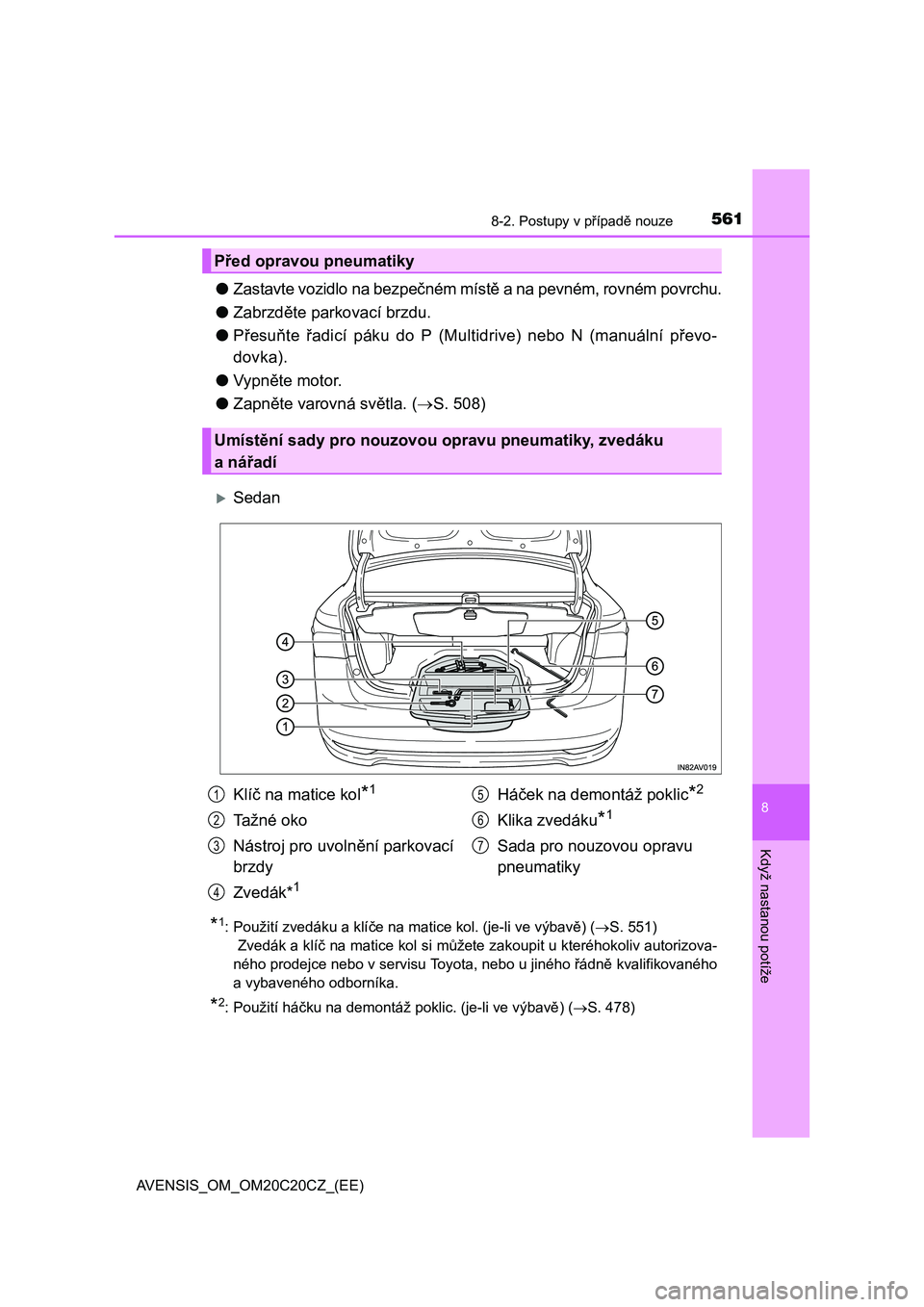

Když nastanou potíže
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do P (Multidrive) nebo N (manuální převo-
dovka).
●Vypněte motor.
●Zapněte varovná světla. (S. 508)
Sedan
*1: Použití zvedáku a klíče na matice kol. (je-li ve výbavě) (S. 551)
Zvedák a klíč na matice kol si můžete zakoupit u kteréhokoliv autorizova-
ného prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifikovaného
a vybaveného odborníka.
*2: Použití háčku na demontáž poklic. (je-li ve výbavě) (S. 478)
Před opravou pneumatiky
Umístění sady pro nouzovou opravu pneumatiky, zvedáku
a nářadí
Klíč na matice kol*1
Tažné oko
Nástroj pro uvolnění parkovací
brzdy
Zvedák*
1
Háček na demontáž poklic*2
Klika zvedáku*1
Sada pro nouzovou opravu
pneumatiky
1
2
3
4
5
6
7

5628-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
Kombi
*1: Použití zvedáku a klíče na matice kol. (je-li ve výbavě) (S. 551)
Zvedák a klíč na matice kol si můžete zakoupit u kteréhokoliv autorizova-
ného prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifikovaného
a vybaveného odborníka.
*2: Použití háčku na demontáž poklic. (je-li ve výbavě) (S. 478)
Tažné oko
Nástroj pro uvolnění parkovací
brzdy
Zvedák
*1
Klika zvedáku*1
Zadní příruční schránkaHáček na demontáž poklic
*2
Sada pro nouzovou opravu
pneumatiky
Klíč na matice kol
*1
1
2
3
4
5
6
7
8

5638-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže
Zkontrolujte stupeň poškození
pneumatiky.
Nevytahujte hřebík nebo šroub
z pneumatiky. Vyjmutím před-
mětu se může otvor rozšířit
a znemožnit tak nouzovou
opravu pomocí sady.

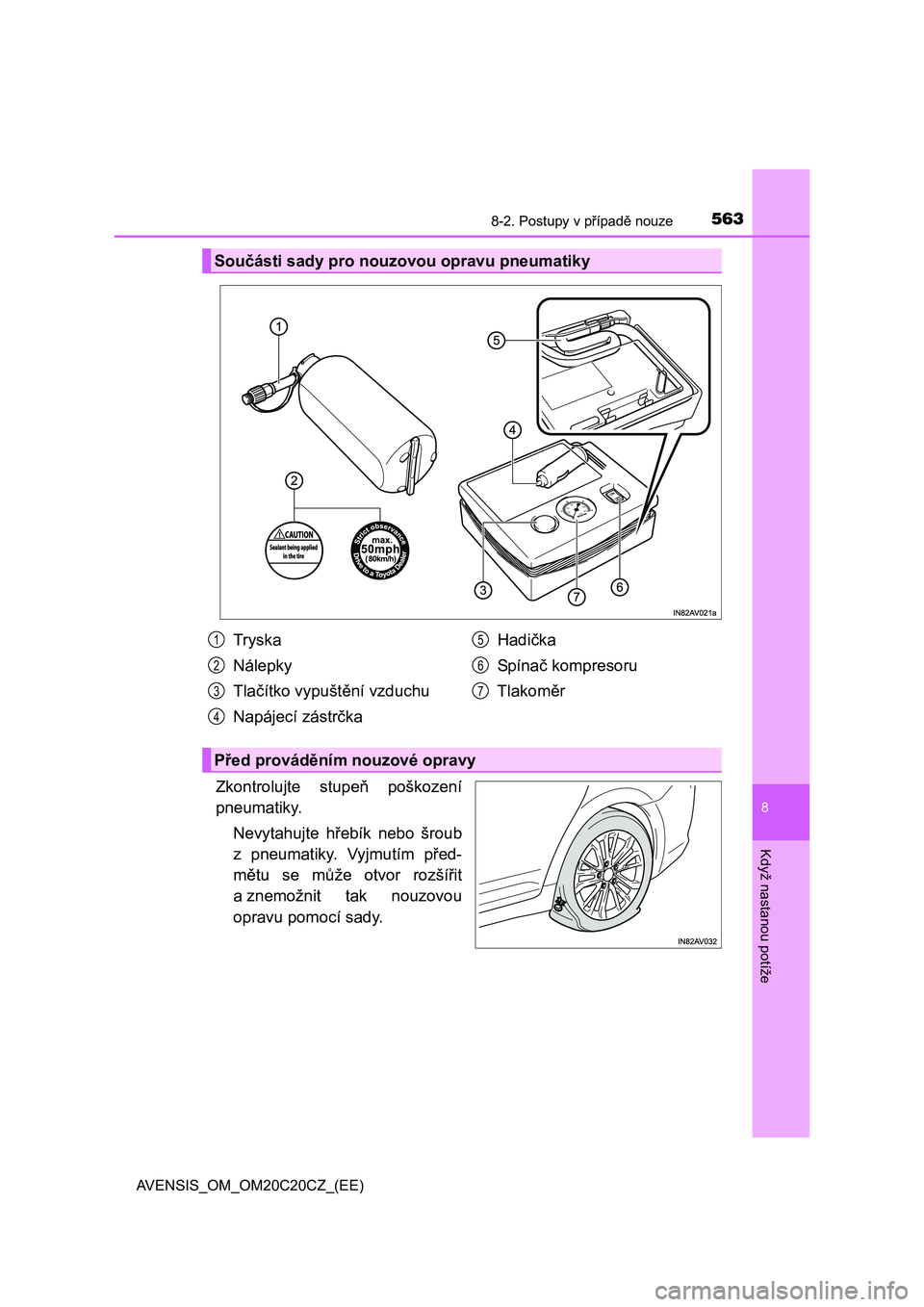

Součásti sady pro nouzovou opravu pneumatiky
Tryska
Nálepky
Tlačítko vypuštění vzduchu
Napájecí zástrčkaHadička
Sp ínač kompresoru
Tlakoměr1
2
3
4
5
6
7
Před prováděním nouzové opravy

5648-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)

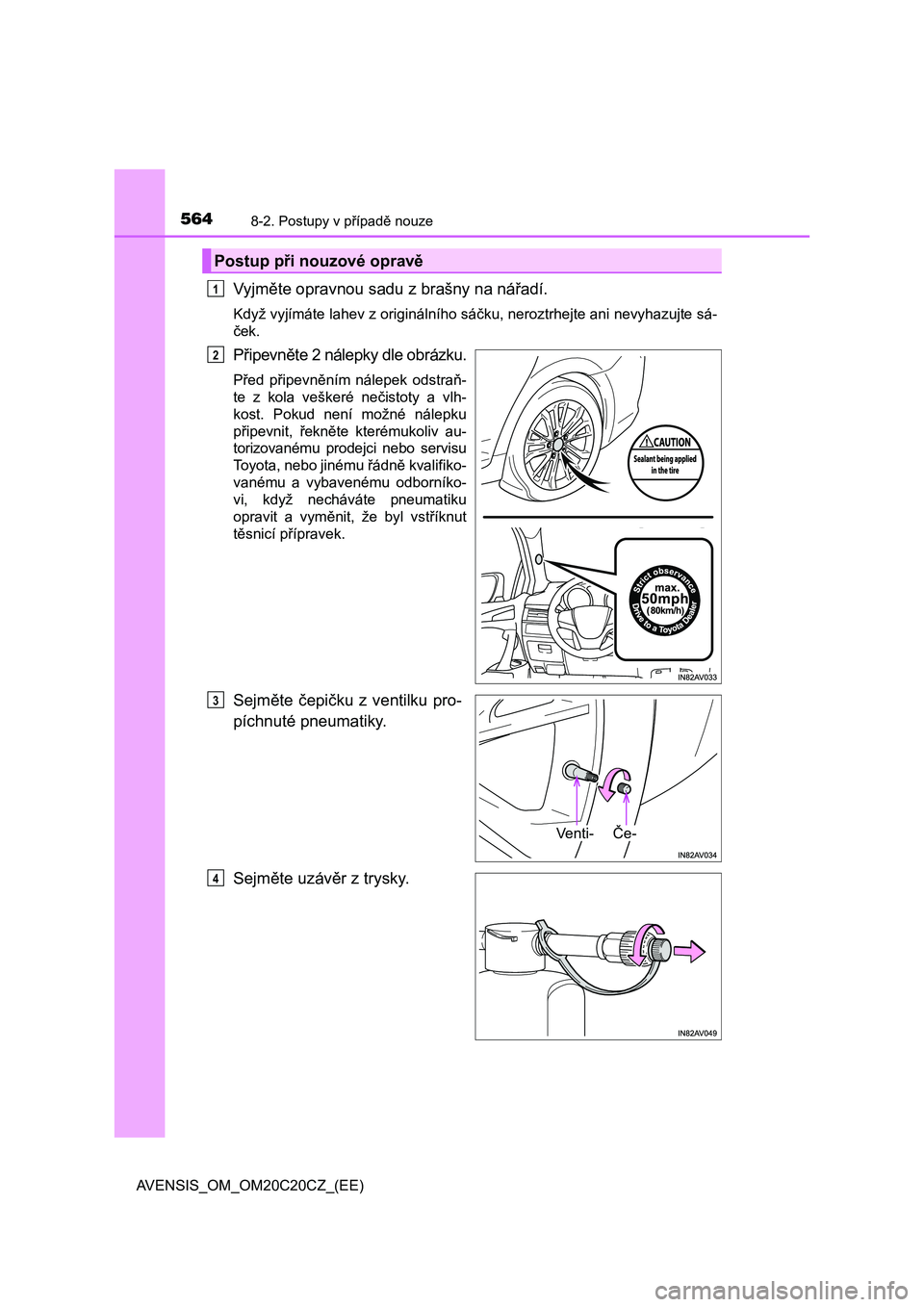

Vyjměte opravnou sadu z brašny na nářadí.
Když vyjímáte lahev z originálního sáčku, neroztrhejte ani nevyhazujte sá-
ček.
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepek odstraň-
te z kola veškeré nečistoty a vlh-
kost. Pokud není možné nálepku
připevnit, řekněte kterémukoliv au-
torizovanému prodejci nebo servisu
Toyota, nebo jinému řádně kvalifiko-
vanému a vybavenému odborníko-
vi, když necháváte pneumatiku
opravit a vyměnit, že byl vstříknut
těsnicí přípravek.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Sejměte uzávěr z trysky.
Postup při nouzové opravě
1

2
Venti-Če-
3
4

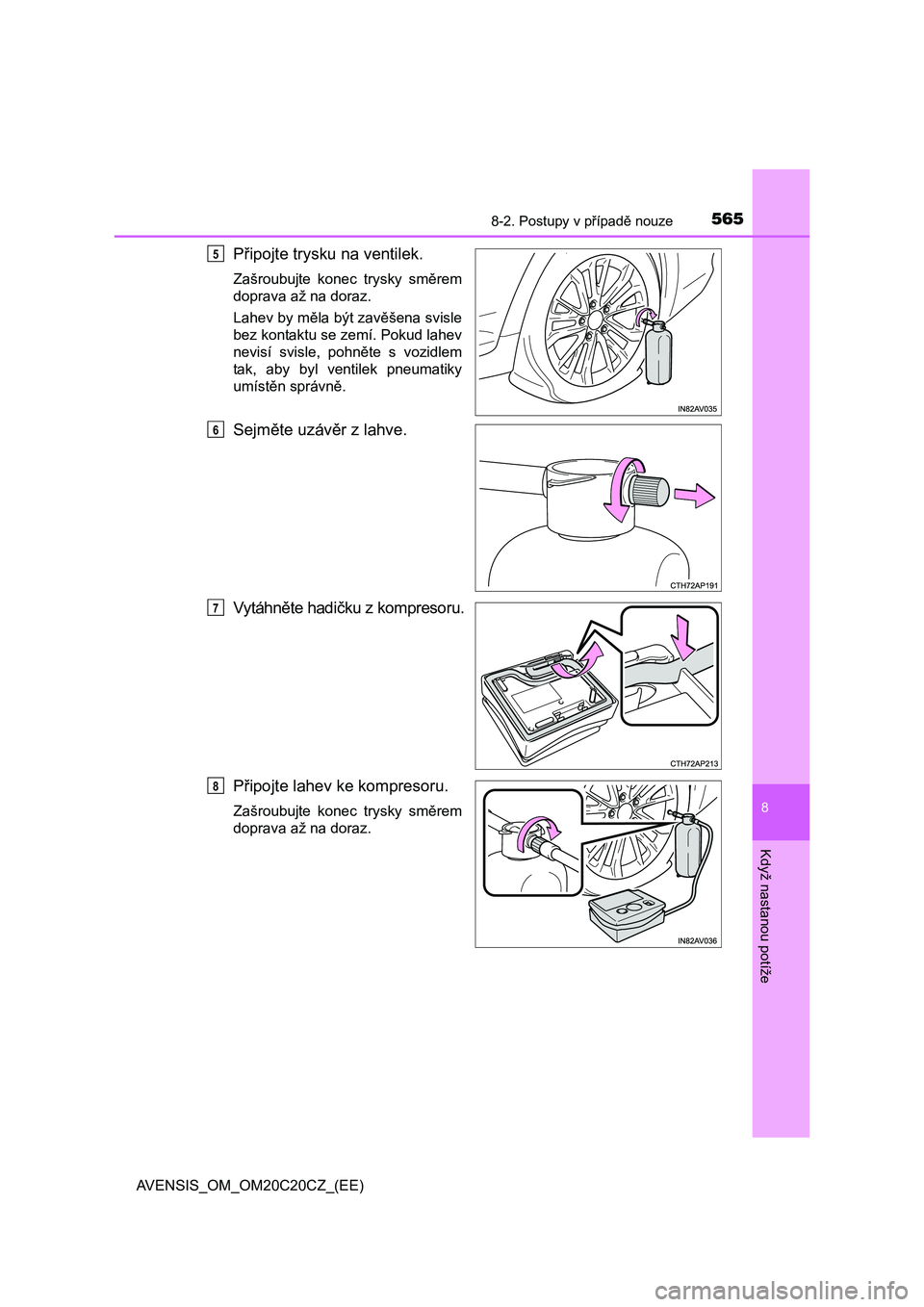

5658-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže
Připojte trysku na ventilek.
Zašroubujte konec trysky směrem
doprava až na doraz.
Lahev by měla být zavěšena svisle
bez kontaktu se zemí. Pokud lahev
nevisí svisle, pohněte s vozidlem
tak, aby byl ventilek pneumatiky
umístěn správně.
Sejměte uzávěr z lahve.
Vytáhněte hadičku z kompresoru.
Připojte lahev ke kompresoru.
Zašroubujte konec trysky směrem
doprava až na doraz.
5
6
7
8

5668-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)

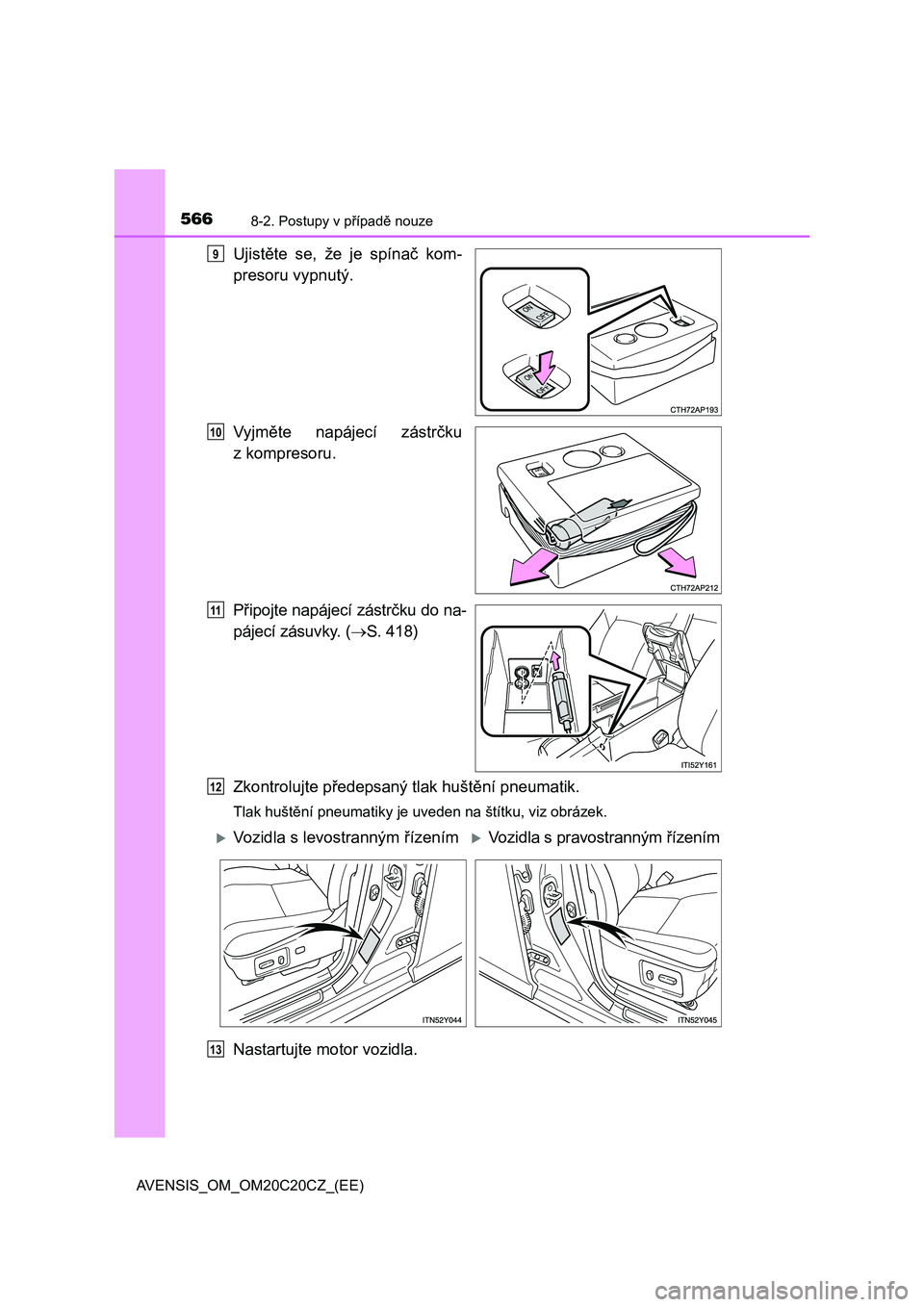

Ujistěte se, že je spínač kom-
presoru vypnutý.
Vyjměte napájecí zástrčku
z kompresoru.
Připojte napájecí zástrčku do na-
pájecí zásuvky. (S. 418)
Zkontrolujte předepsaný tlak huštění pneumatik.
Tlak huštění pneumatiky je uveden na štítku, viz obrázek.
Nastartujte motor vozidla.
9
10
11
12
Vozidla s levostranným řízenímVozidla s pravostranným řízením
13

5678-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže

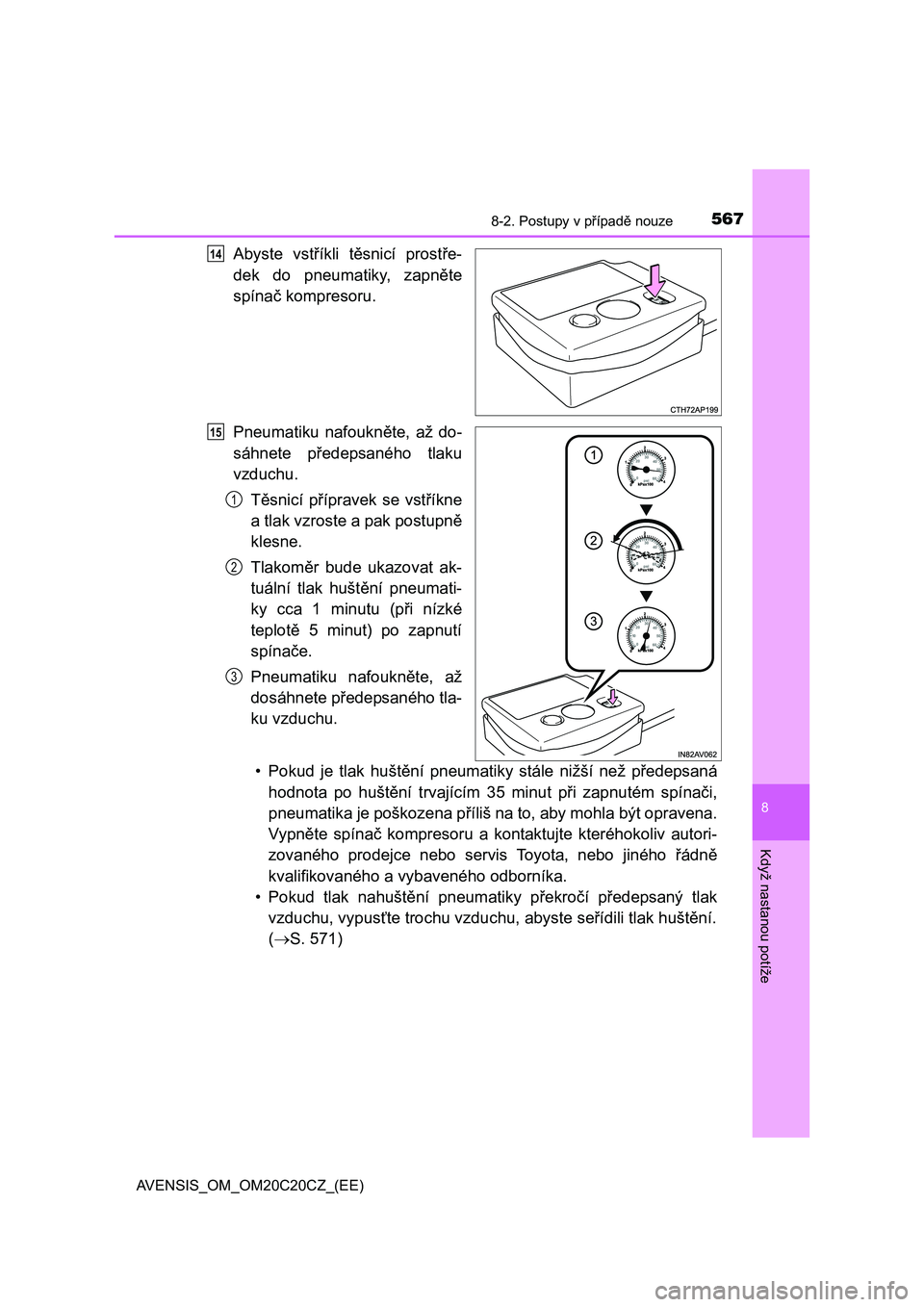

Abyste vstříkli těsnicí prostře-
dek do pneumatiky, zapněte
spínač kompresoru.
Pneumatiku nafoukněte, až do-
sáhnete předepsaného tlaku
vzduchu.
Těsnicí přípravek se vstříkne
a tlak vzroste a pak postupně
klesne.
Tlakoměr bude ukazovat ak-
tuální tlak huštění pneumati-
ky cca 1 minutu (při nízké
teplotě 5 minut) po zapnutí
spínače.
Pneumatiku nafoukněte, až
dosáhnete předepsaného tla-
ku vzduchu.
• Pokud je tlak huštění pneumatiky stále nižší než předepsaná
hodnota po huštění trvajícím 35 minut při zapnutém spínači,
pneumatika je poškozena příliš na to, aby mohla být opravena.
Vypněte spínač kompresoru a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně
kvalifikovaného a vybaveného odborníka.
• Pokud tlak nahuštění pneumatiky překročí předepsaný tlak
vzduchu, vypusťte trochu vzduchu, abyste seřídili tlak huštění.
(S. 571)14
15
1
2
3

5688-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)

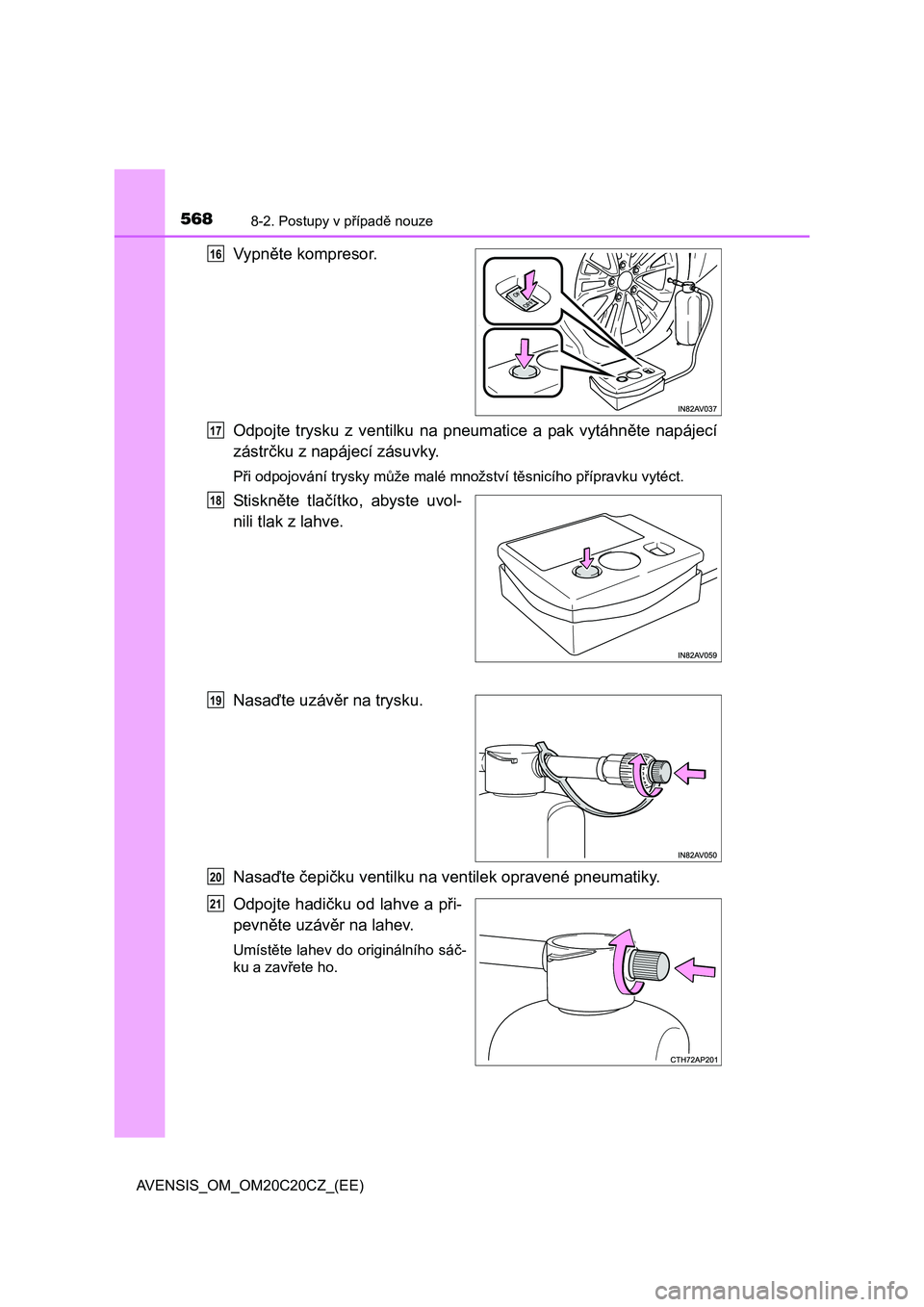

Vypněte kompresor.
Odpojte trysku z ventilku na pneumatice a pak vytáhněte napájecí
zástrčku z napájecí zásuvky.
Při odpojování trysky může malé množství těsnicího přípravku vytéct.
St i sk něte tlačítko, abyste uvol-
nili tlak z lahve.
Nasaďte uzávěr na trysku.
Nasaďte čepičku ventilku na ventilek opravené pneumatiky.
Odpojte hadičku od lahve a při-
pevněte uzávěr na lahev.
Umístěte lahev do originálního sáč-
ku a zavřete ho.
16
17
18
19
20
21

5698-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)
8
Když nastanou potíže

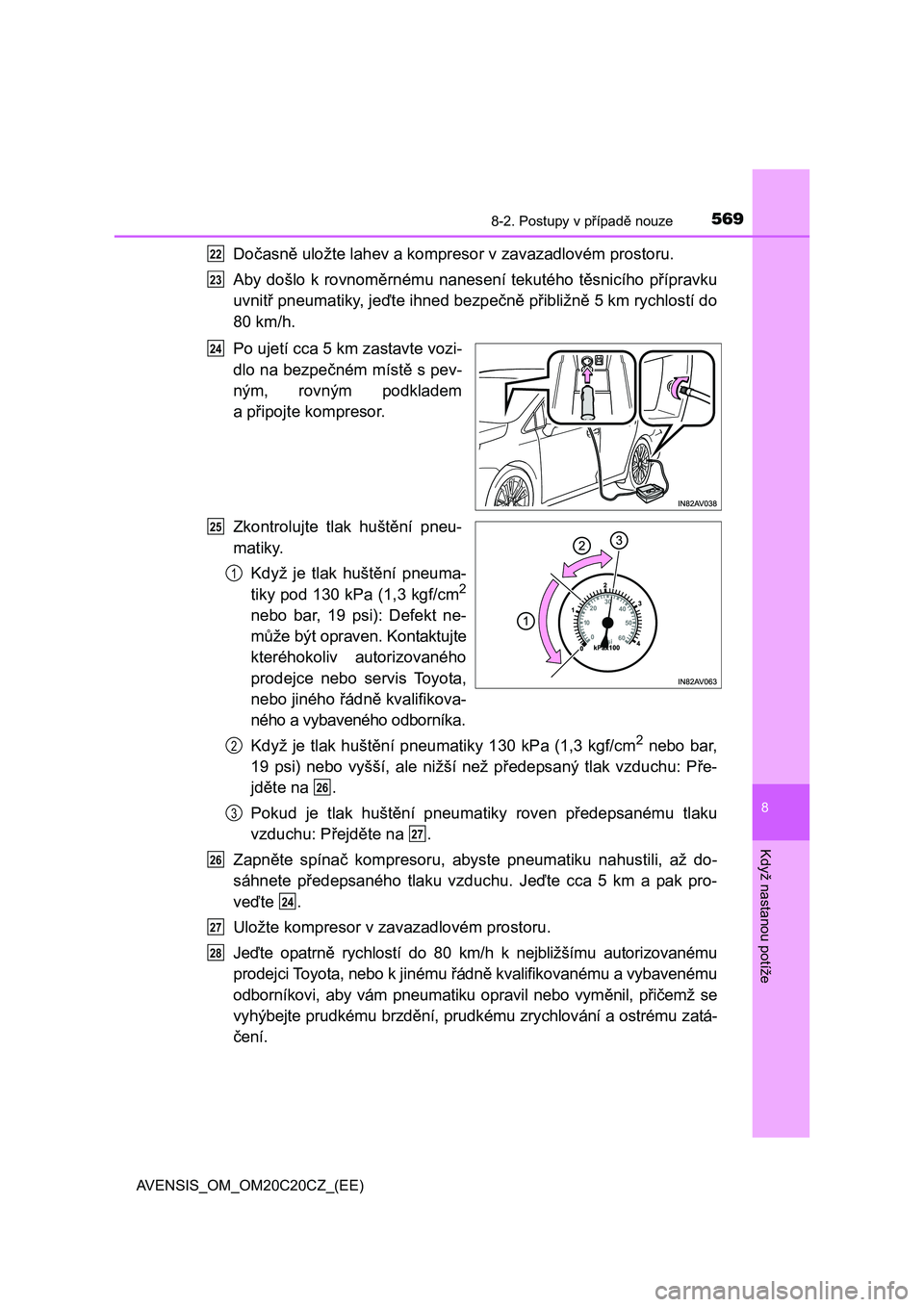

Dočasně uložte lahev a kompresor v zavazadlovém prostoru.
Aby došlo k rovnoměrnému nanesení tekutého těsnicího přípravku
uvnitř pneumatiky, jeďte ihned bezpečně přibližně 5 km rychlostí do
80 km/h.
Po ujetí cca 5 km zastavte vozi-
dlo na bezpečném místě s pev-
ným, rovným podkladem
apřipojte kompresor.
Zkontrolujte tlak huštění pneu-
matiky.
Když je tlak huštění pneuma-
tiky pod 130 kPa (1,3 kgf/cm
2
nebo bar, 19 psi): Defekt ne-
může být opraven. Kontaktujte
kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
Když je tlak huštění pneumatiky 130 kPa (1,3 kgf/cm
2 nebo bar,
19 psi) nebo vyšší, ale nižší než předepsaný tlak vzduchu: Pře-
jděte na .
Pokud je tlak huštění pneumatiky roven předepsanému tlaku
vzduchu: Přejděte na .
Zapněte spínač kompresoru, abyste pneumatiku nahustili, až do-
sáhnete předepsaného tlaku vzduchu. Jeďte cca 5 km a pak pro-
veďte .
Uložte kompresor v zavazadlovém prostoru.
Jeďte opatrně rychlostí do 80 km/h k nejbližšímu autorizovanému
prodejci Toyota, nebo k jinému řádně kvalifikovanému a vybavenému
odborníkovi, aby vám pneumatiku opravil nebo vyměnil, přičemž se
vyhýbejte prudkému brzdění, prudkému zrychlování a ostrému zatá-
čení.
22
23
24
25
1
2
26
3
27
26
24
27
28

5708-2. Postupy v případě nouze
AVENSIS_OM_OM20C20CZ_(EE)

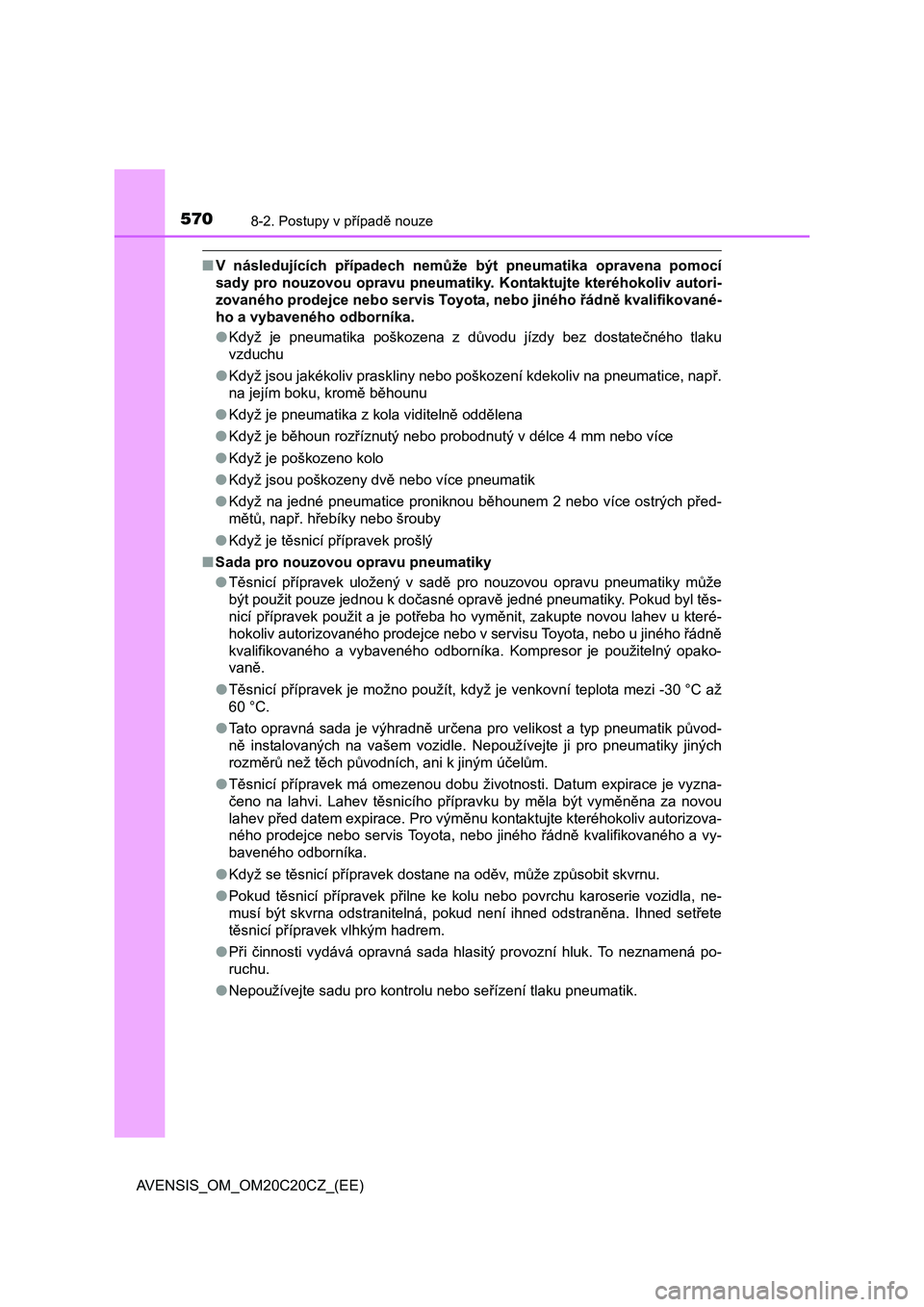

■V následujících případech nemůže být pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
●Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
●Když jsou jakékoliv praskliny nebo poškození kdekoliv na pneumatice, např.
na jejím boku, kromě běhounu
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo probodnutý v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více pneumatik
●Když na jedné pneumatice proniknou běhounem 2 nebo více ostrých před-
mětů, např. hřebíky nebo šrouby
●Když je těsnicí přípravek prošlý
■Sada pro nouzovou opravu pneumatiky
●Těsnicí přípravek uložený v sadě pro nouzovou opravu pneumatiky může
být použit pouze jednou k dočasné opravě jedné pneumatiky. Pokud byl těs-
nicí přípravek použit a je potřeba ho vyměnit, zakupte novou lahev u které-
hokoliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiného řádně
kvalifikovaného a vybaveného odborníka. Kompresor je použitelný opako-
van
ě.
●Těsnicí přípravek je možno použít, když je venkovní teplota mezi -30 °C až
60 °C.
●Tato opravná sada je výhradně určena pro velikost a typ pneumatik původ-
ně instalovaných na vašem vozidle. Nepoužívejte ji pro pneumatiky jiných
rozměrů než těch původních, ani k jiným účelům.
●Těsnicí přípravek má omezenou dobu životnosti. Datum expirace je vyzna-
čeno na lahvi. Lahev těsnicího přípravku by měla být vyměněna za novou
lahev před datem expirace. Pro výměnu kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka.
●Když se těsnicí přípravek dostane na oděv, může způsobit skvrnu.
●Pokud těsnicí přípravek přilne ke kolu nebo povrchu karoserie vozidla, ne-
musí být skvrna odstranitelná, pokud není ihned odstraněna. Ihned setřete
těsnicí přípravek vlhkým hadrem.
●Při činnosti vydává opravná sada hlasitý provozní hluk. To neznamená po-
ruchu.
●Nepoužívejte sadu pro kontrolu nebo se
řízení tlaku pneumatik.
