TOYOTA AVENSIS 2015 Omistajan Käsikirja (in Finnish)

611-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi

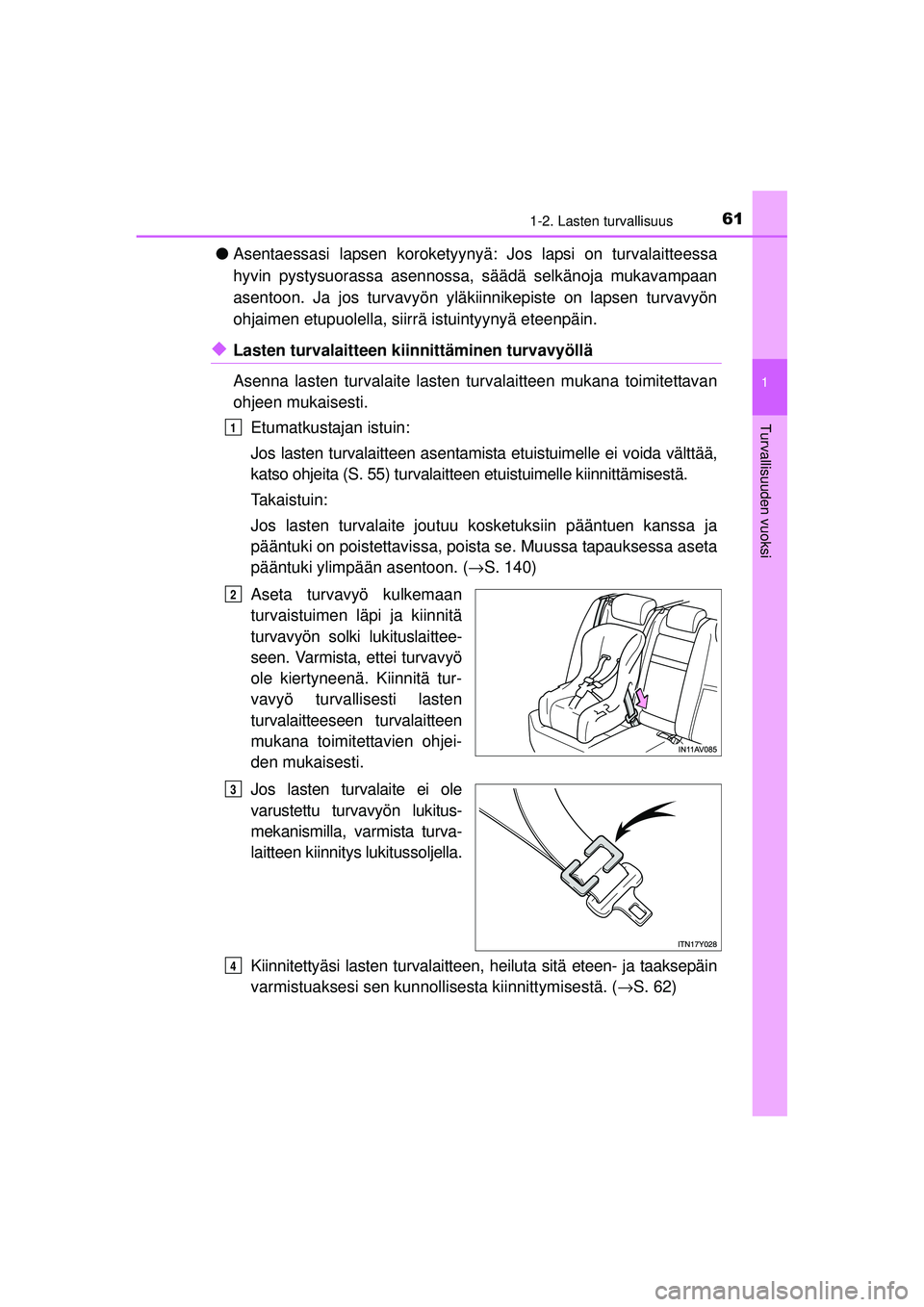

●Asentaessasi lapsen koroketyynyä: Jos lapsi on turvalaitteessa
hyvin pystysuorassa asennossa, säädä selkänoja mukavampaan
asentoon. Ja jos turvavyön yläkiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä istuintyynyä eteenpäin.
◆Lasten turvalaitteen kiinnittäminen turvavyöllä
Asenna lasten turvalaite lasten tu rvalaitteen mukana toimitettavan
ohjeen mukaisesti.
Etumatkustajan istuin:
Jos lasten turvalaitteen asentamista etuistuimelle ei voida välttää,
katso ohjeita (S. 55) turvalaitteen etuistuimelle kiinnittämisestä.
Takaistuin:
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poist a se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 140)
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turvavyö
ole kiertyneenä. Kiinnitä tur-
vavyö turvallisesti lasten
turvalaitteeseen turvalaitteen
mukana toimitettavien ohjei-
den mukaisesti.
Jos lasten turvalaite ei ole
varustettu turvavyön lukitus-
mekanismilla, varmista turva-
laitteen kiinnitys lukitussoljella.
Kiinnitettyäsi lasten turvalaitteen, heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (→S. 62)
1
2
3
4
OM20C20FI.book Page 61 Saturday, May 23, 2015 4:27 PM

621-2. Lasten turvallisuus
OM20C20FI

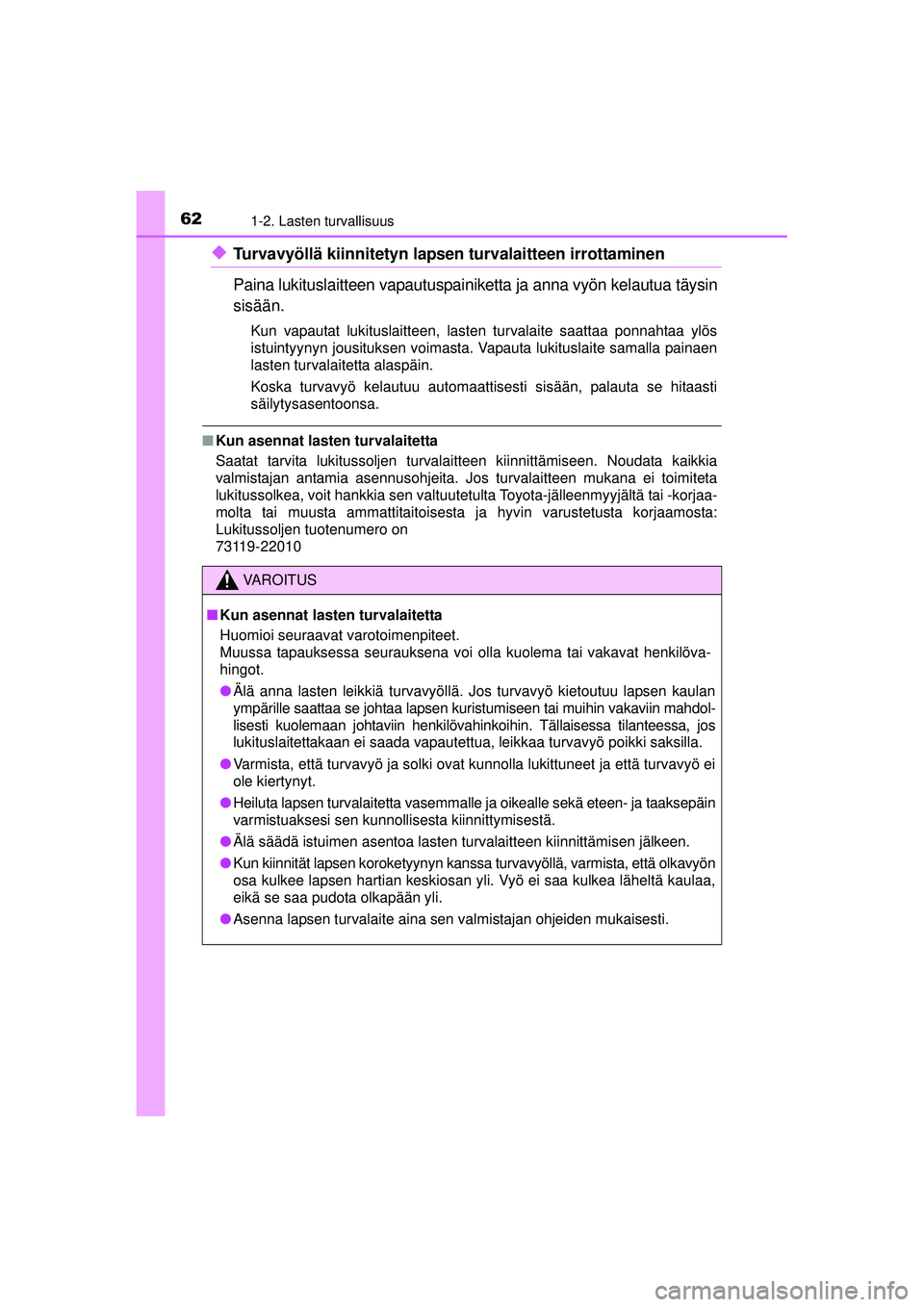

◆Turvavyöllä kiinnitetyn lapsen turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspainiketta ja anna vyön kelautua täysin
sisään.
Kun vapautat lukituslaitteen, lasten turvalaite saattaa ponnahtaa ylös
istuintyynyn jousituksen voimasta. Vapauta lukituslaite samalla painaen
lasten turvalaitetta alaspäin.
Koska turvavyö kelautuu automaattisesti sisään, palauta se hitaasti
säilytysasentoonsa.
■Kun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen turvalaitteen kiinnittämiseen. Noudata kaikkia
valmistajan antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muusta ammattitaitoisesta ja hyvin varustetusta korjaamosta:
Lukitussoljen tuotenumero on
73119-22010
VAROITUS
■ Kun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
● Älä anna lasten leikkiä turvavyöllä. Jos turvavyö kietoutuu lapsen kaulan
ympärille saattaa se johtaa lapsen kuristumiseen tai muihin vakaviin mahdol-
lisesti kuolemaan johtaviin henkilövah inkoihin. Tällaisessa tilanteessa, jos
lukituslaitettakaan ei saada vapautettua, leikkaa turvavyö poikki saksilla.
● Varmista, että turvavyö ja solki ovat kunnolla lukittuneet ja että tur\
vavyö ei
ole kiertynyt.
● Heiluta lapsen turvalaitetta vasemmalle ja oikealle sekä eteen- ja taaksepäin
varmistuaksesi sen kunnollisesta kiinnittymisestä.
● Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
● Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä, varmista, että olkavyön
osa kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä kaulaa,
eikä se saa pudota olkapään yli.
● Asenna lapsen turvalaite aina sen valmistajan ohjeiden mukaisesti.
OM20C20FI.book Page 62 Saturday, May 23, 2015 4:27 PM

631-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi

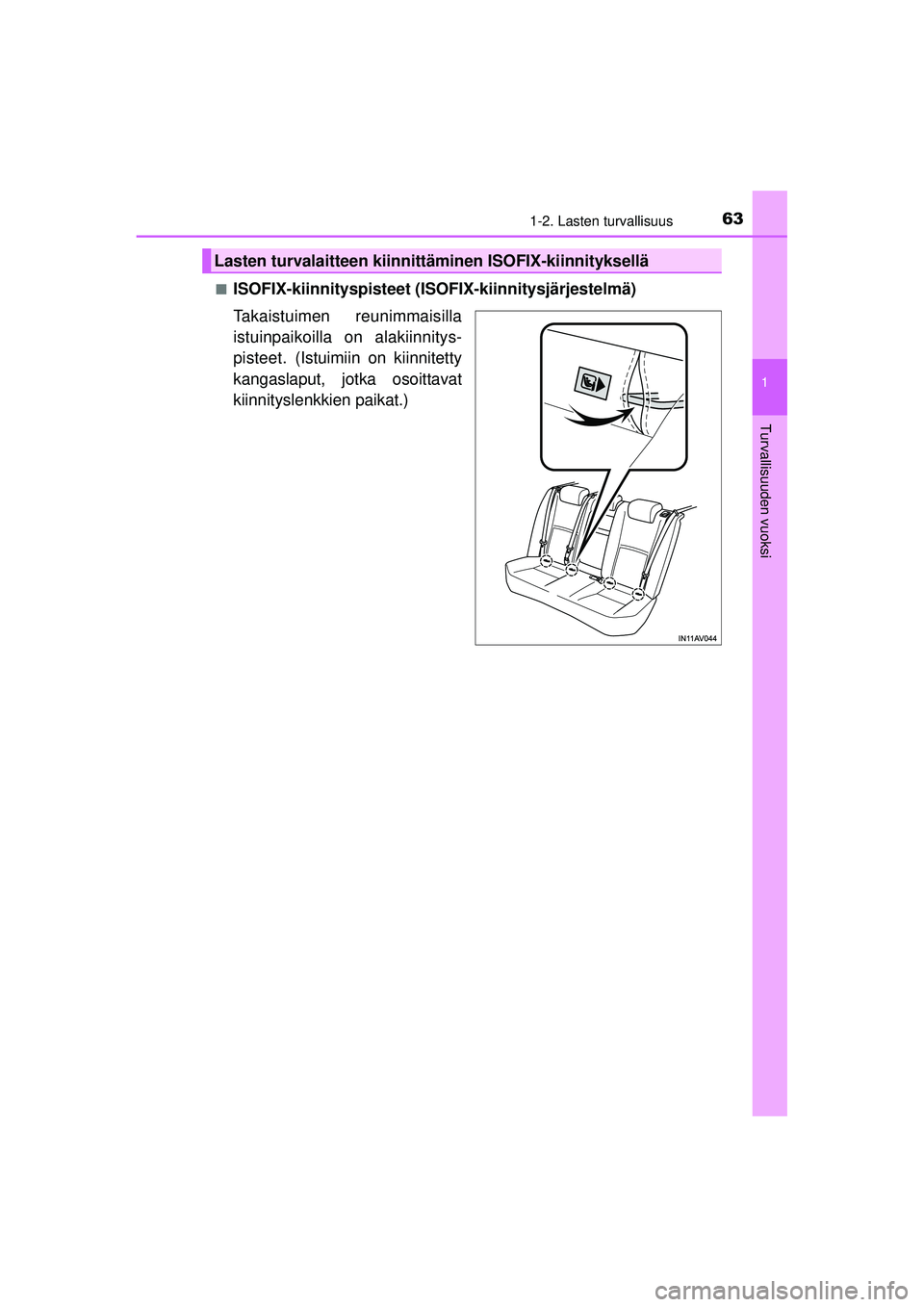

■ISOFIX-kiinnityspisteet (ISOFIX-kiinnitysjärjestelmä)
Takaistuimen reunimmaisilla
istuinpaikoilla on alakiinnitys-
pisteet. (Istuimiin on kiinnitetty
kangaslaput, jotka osoittavat
kiinnityslenkkien paikat.)
Lasten turvalaitteen kiinnittäminen ISOFIX-kiinnityksellä
OM20C20FI.book Page 63 Saturday, May 23, 2015 4:27 PM

641-2. Lasten turvallisuus
OM20C20FI■
ECE R44 ISOFIX mukaisten last
en turvalaitteiden painoluokan
ja kokoluokan varmistaminen
Varmista vastaava [Painoluokka] lapsen painon perusteella
(→ S. 52)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Kokoluokan varmistaminen
Valitse kokoluokka, joka vastaa kohdassa vahvistettua [Pai-
noluokkaa] taulukosta [Lasten tu rvalaitteiden ISOFIX (ECE R44)
kiinnitys - suositeltujen last en turvalaitteiden taulukko] ( →S. 65)
*.
(Esim. 1) Kun [Painoluokka on 0+] vastaa se kokoluokkia [C],
[D], [E].
(Esim. 2) Kun [Painoluokka on I] va staa se kokoluokkia [A], [B],
[B1], [C], [D].
*: Kuitenkaan merkinnällä [X] merkityt istuinpaikat eivät ole valittavissa, vaikka niillä olisi vastaava kokoluokka soveltuvuustaulukossa [Istuin-
paikka]. Valitse myös tuote, joka on määritelty kohdassa [Suositellut
lasten turvalaitteet] ( →S. 66), jos luettelossa on merkintä [IL].
1
2
1
OM20C20FI.book Page 64 Saturday, May 23, 2015 4:27 PM

651-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi

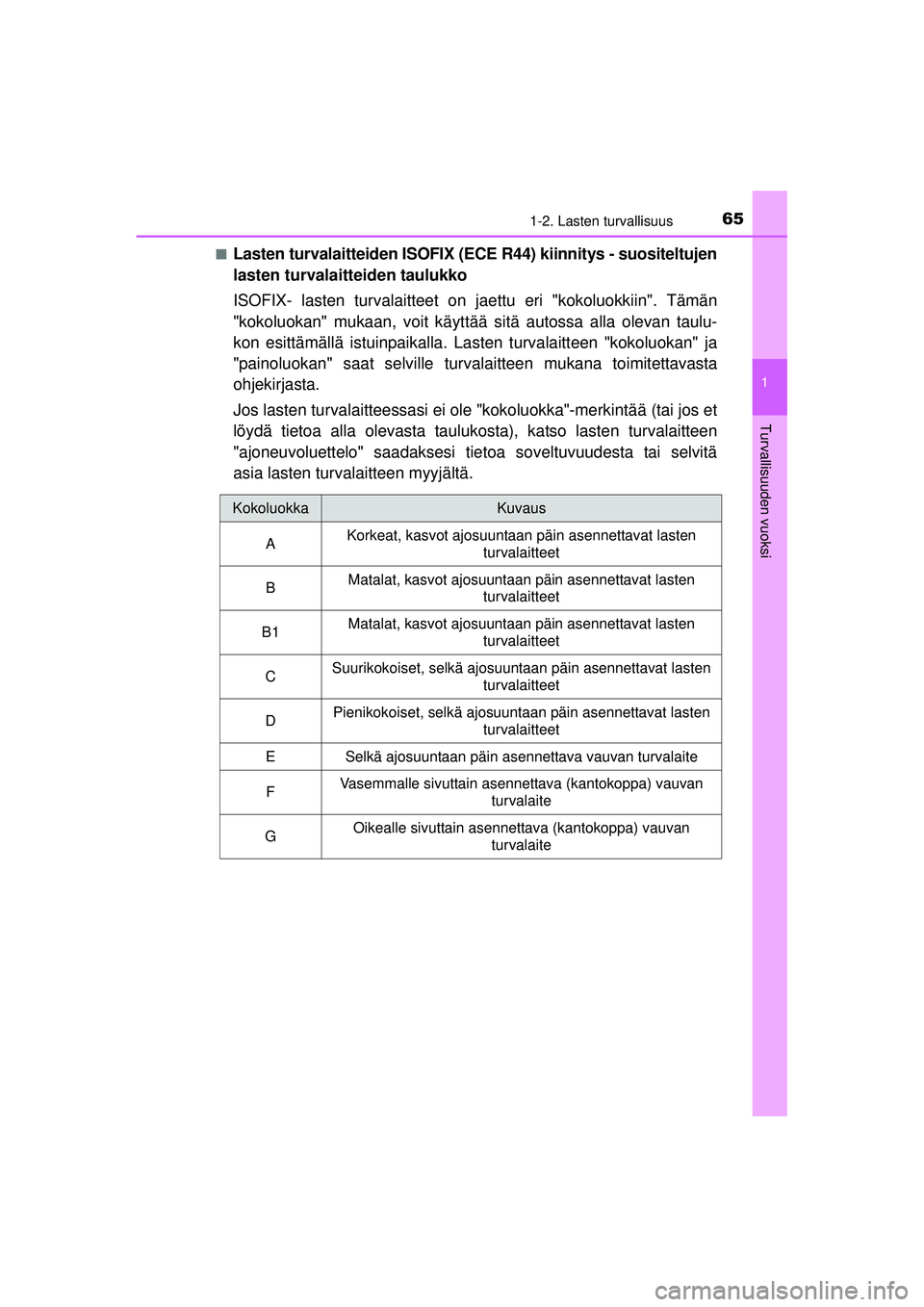

■Lasten turvalaitteiden ISOFIX (ECE R44) kiinnitys - suositeltujen
lasten turvalaitteiden taulukko
ISOFIX- lasten turvalaitteet on jaettu eri "kokoluokkiin". Tämän
"kokoluokan" mukaan, voit käyttää sitä autossa alla olevan taulu-
kon esittämällä istuinpaikalla. Las ten turvalaitteen "kokoluokan" ja
"painoluokan" saat selville turval aitteen mukana toimitettavasta
ohjekirjasta.
Jos lasten turvalaitteessasi ei ole "kokoluokka"-merkintää (tai jos et
löydä tietoa alla olevasta tauluk osta), katso lasten turvalaitteen
"ajoneuvoluettelo" saadaksesi tietoa soveltuvuudesta tai selvitä
asia lasten turvalaitteen myyjältä.
KokoluokkaKuvaus
A Korkeat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B1 Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
C Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
D Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten
turvalaitteet
E Selkä ajosuuntaan päin asennettava vauvan turvalaite
F Vasemmalle sivuttain asennettava (kantokoppa) vauvan
turvalaite
G Oikealle sivuttain asennettava (kantokoppa) vauvan
turvalaite
OM20C20FI.book Page 65 Saturday, May 23, 2015 4:27 PM

661-2. Lasten turvallisuus
OM20C20FI

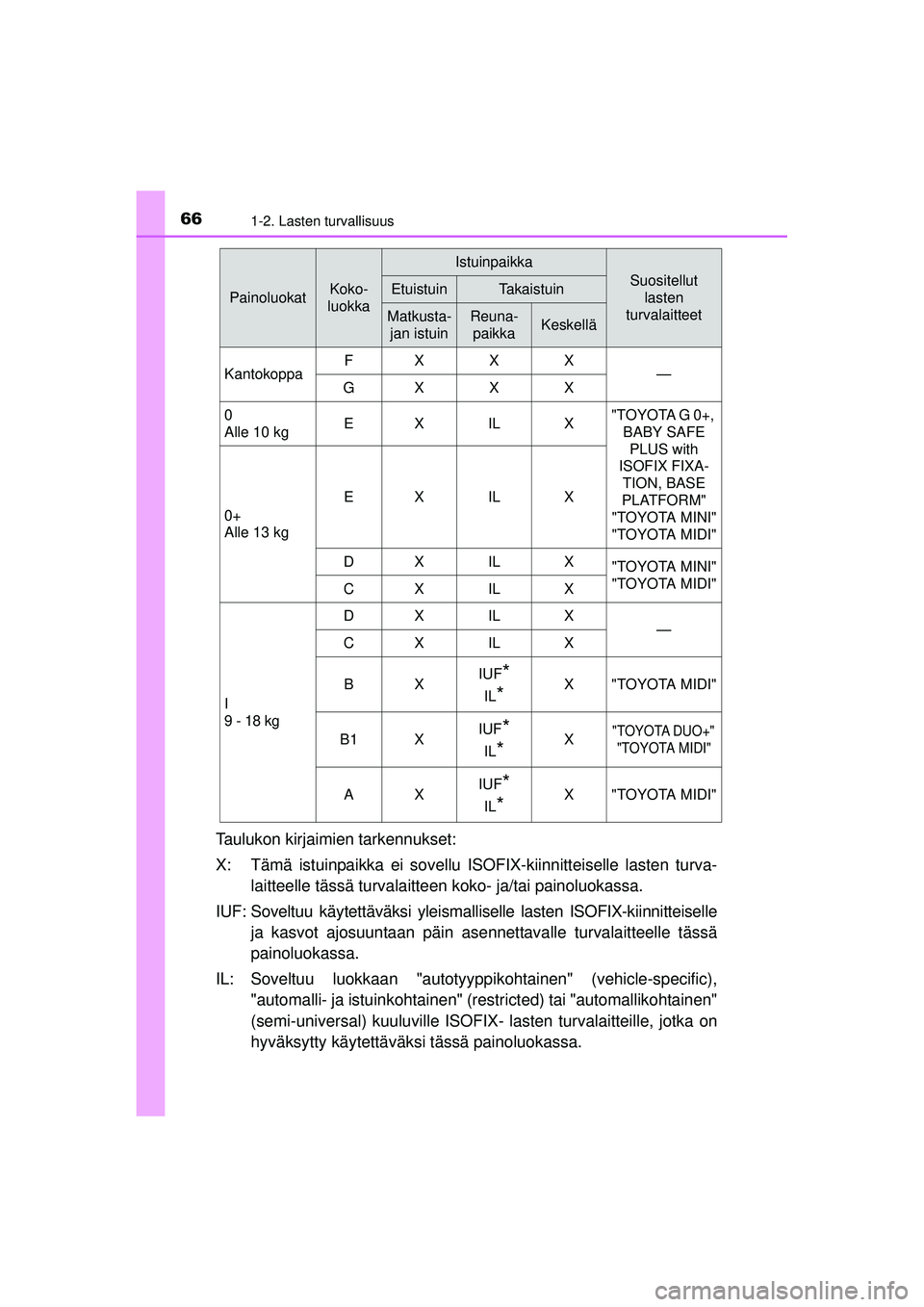

Taulukon kirjaimien tarkennukset:
X: Tämä istuinpaikka ei sovellu ISOFIX-kiinnitteiselle lasten turva-laitteelle tässä turvalaitteen koko- ja/tai painoluokassa.
IUF: Soveltuu käytettäväksi yleismalli selle lasten ISOFIX-kiinnitteiselle
ja kasvot ajosuuntaan päin ase nnettavalle turvalaitteelle tässä
painoluokassa.
IL: Soveltuu luokkaan "autotyyppi kohtainen" (vehicle-specific),
"automalli- ja istuinkohtainen" (r estricted) tai "automallikohtainen"
(semi-universal) kuuluville ISOFIX - lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
PainoluokatKoko-
luokka
Istuinpaikka
Suositellut lasten
turvalaitteetEtuistuinTakaistuin
Matkusta- jan istuinReuna-paikkaKeskellä
Kantokoppa FXXX
—
GXXX
0
Alle 10 kg EX IL X "TOYOTA G 0+,
BABY SAFE
PLUS with
ISOFIX FIXA- TION, BASE
PLATFORM"
"TOYOTA MINI"
"TOYOTA MIDI"
0+
Alle 13 kg EX IL X
DX IL X "TOYOTA MINI"
"TOYOTA MIDI"
CX IL X
I
9 - 18 kg DX IL X
—
CX IL X
BX IUF
*
IL*X"TOYOTA MIDI"
B1 X IUF
*
IL*X"TOYOTA DUO+"
"TOYOTA MIDI"
AX IUF*
IL*X"TOYOTA MIDI"
OM20C20FI.book Page 66 Saturday, May 23, 2015 4:27 PM

671-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi

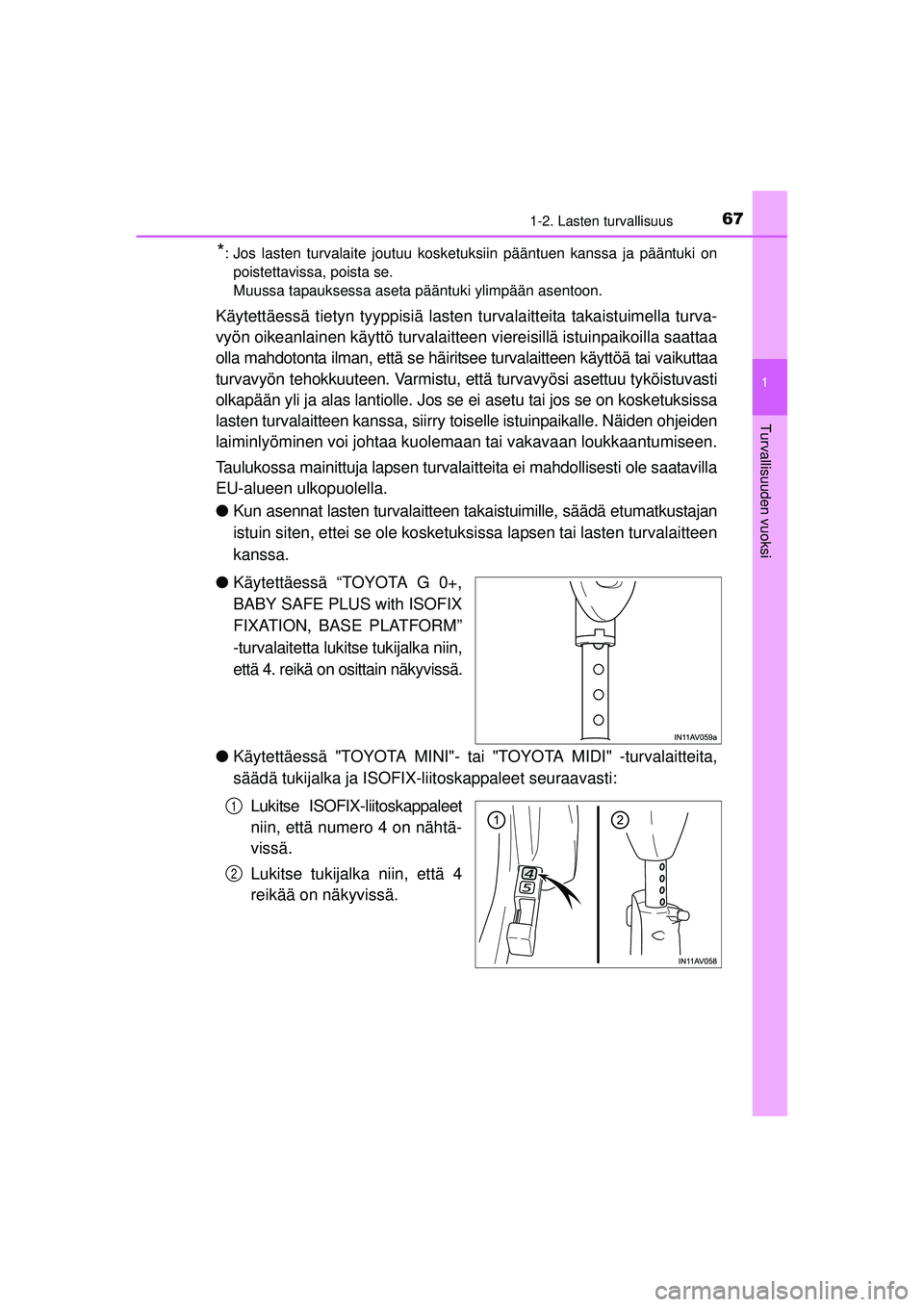

*: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvalaitteen viereisillä istuinpaikoilla saattaa
olla mahdotonta ilman, että se häirit see turvalaitteen käyttöä tai vaikuttaa
turvavyön tehokkuuteen. Varmistu, että turvavyösi asettuu tyköistuvasti
olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se on kosketuksissa
lasten turvalaitteen kanssa, siirry toiselle istuinpaikalle. Näiden ohjeiden
laiminlyöminen voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
Taulukossa mainittuja lapsen turvalai tteita ei mahdollisesti ole saatavilla
EU-alueen ulkopuolella.
● Kun asennat lasten turvalaitteen takaistuimille, säädä etumatkustajan
istuin siten, ettei se ole kosketuksi ssa lapsen tai lasten turvalaitteen
kanssa.
● Käytettäessä “TOYOTA G 0+,
BABY SAFE PLUS with ISOFIX
FIXATION, BASE PLATFORM”
-turvalaitetta lukitse tukijalka niin,
että 4. reikä on osittain näkyvissä.
● Käytettäessä "TOYOTA MINI"- ta i "TOYOTA MIDI" -turvalaitteita,
säädä tukijalka ja ISOFIX- liitoskappaleet seuraavasti:
Lukitse ISOFIX-liitoskappaleet
niin, että numero 4 on nähtä-
vissä.
Lukitse tukijalka niin, että 4
reikää on näkyvissä.
1
2
OM20C20FI.book Page 67 Saturday, May 23, 2015 4:27 PM

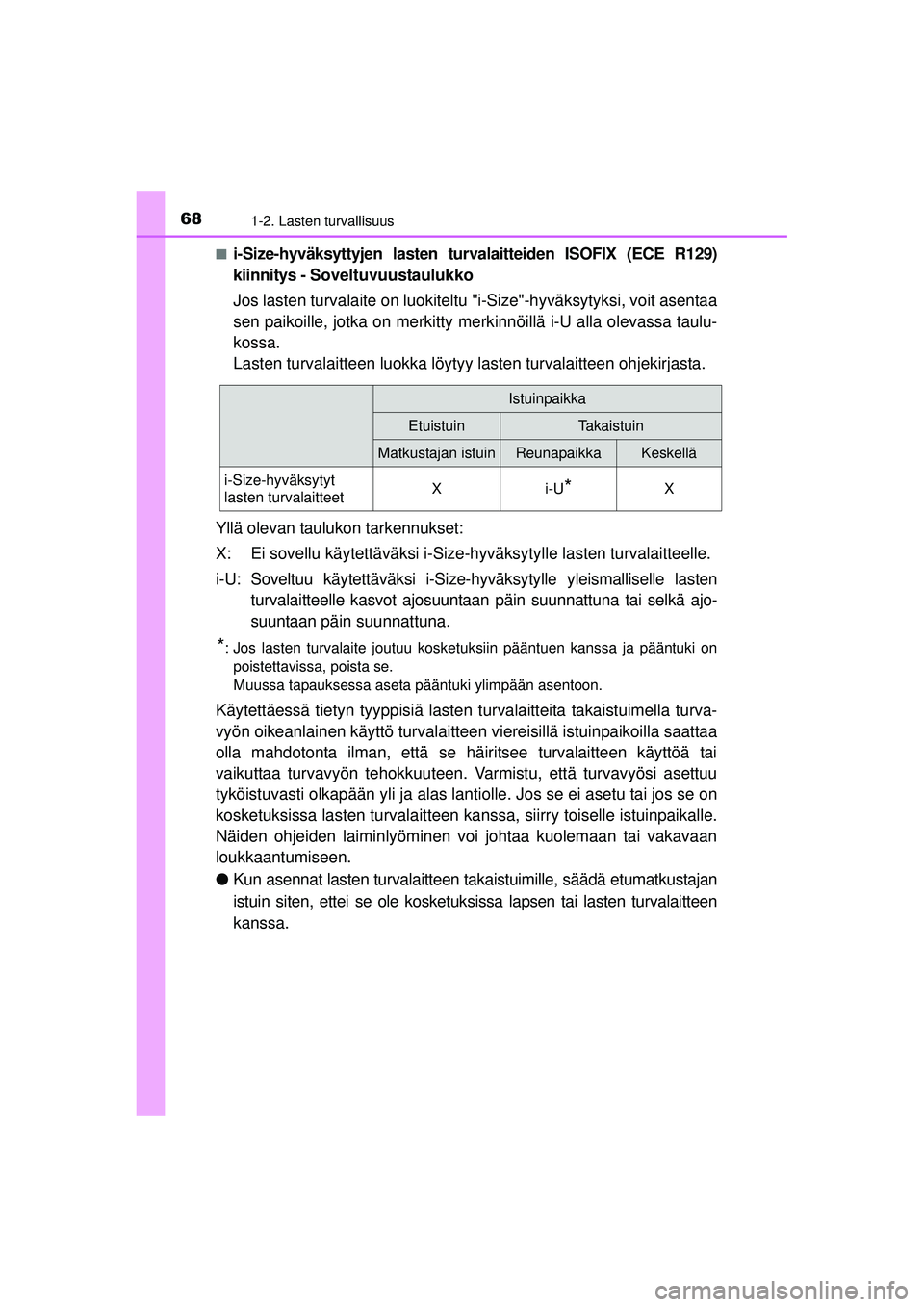

681-2. Lasten turvallisuus
OM20C20FI■
i-Size-hyväksyttyjen lasten turval
aitteiden ISOFIX (ECE R129)
kiinnitys - Soveltuvuustaulukko
Jos lasten turvalaite on luokiteltu "i-Size"-hyväksytyksi, voit asentaa
sen paikoille, jotka on merkitty merk innöillä i-U alla olevassa taulu-
kossa.
Lasten turvalaitteen luokka löytyy lasten turvalaitteen ohjekirjasta.
Yllä olevan taulukon tarkennukset:
X: Ei sovellu käytettäväksi i-Size-h yväksytylle lasten turvalaitteelle.
i-U: Soveltuu käytettäväksi i-Size -hyväksytylle yleismalliselle lasten
turvalaitteelle kasvot ajosuuntaan päin suunnattuna tai selkä ajo-
suuntaan päin suunnattuna.
*: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvalaitteen viereisillä istuinpaikoilla saattaa
olla mahdotonta ilman, että se häiritsee turvalaitteen käyttöä tai
vaikuttaa turvavyön tehokkuuteen. Va rmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se on
kosketuksissa lasten turval aitteen kanssa, siirry toiselle istuinpaikalle.
Näiden ohjeiden laiminlyöminen voi johtaa kuolemaan tai vakavaan
loukkaantumiseen.
● Kun asennat lasten turvalaitteen takaistuimille, säädä etumatkustajan
istuin siten, ettei se ole kosketuksissa lapsen tai lasten turvalaitteen
kanssa.
Istuinpaikka
EtuistuinTa k a i s t u i n
Matkustajan istuinReunapaikkaKeskellä
i-Size-hyväksytyt
lasten turvalaitteetXi-U*X
OM20C20FI.book Page 68 Saturday, May 23, 2015 4:27 PM

691-2. Lasten turvallisuus
1
OM20C20FI
Turvallisuuden vuoksi

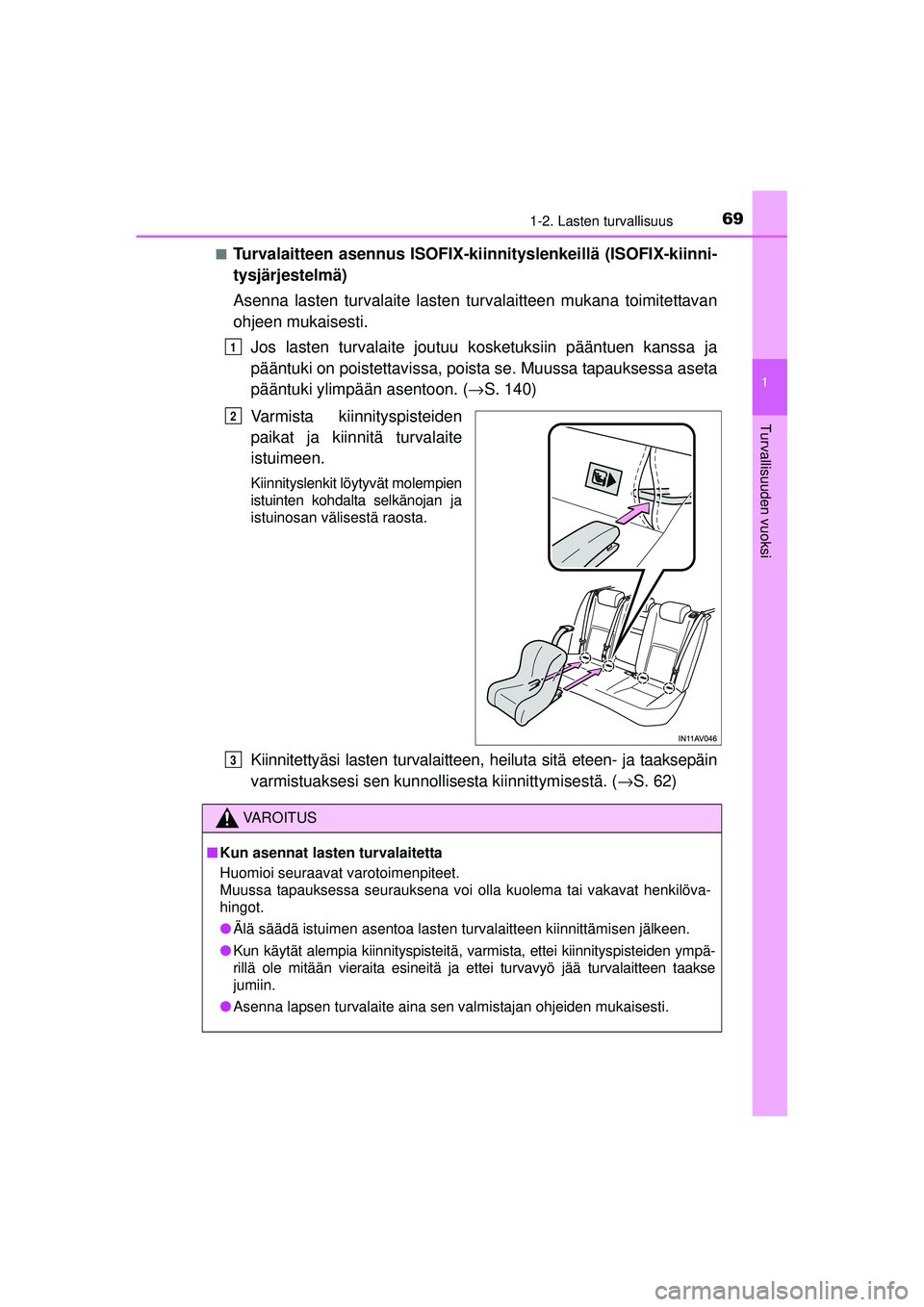

■Turvalaitteen asennus ISOFIX-kiinnityslenkeillä (ISOFIX-kiinni-
tysjärjestelmä)
Asenna lasten turvalaite lasten tu rvalaitteen mukana toimitettavan
ohjeen mukaisesti.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poist a se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 140)
Varmista kiinnityspisteiden
paikat ja kiinnitä turvalaite
istuimeen.
Kiinnityslenkit löytyvät molempien
istuinten kohdalta selkänojan ja
istuinosan välisestä raosta.
Kiinnitettyäsi lasten turvalaitteen, heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (→S. 62)
1
2
VAROITUS
■ Kun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
● Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
● Kun käytät alempia kiinnityspisteitä, va rmista, ettei kiinnityspisteiden ympä-
rillä ole mitään vieraita es ineitä ja ettei turvavyö jää turvalaitteen taakse
jumiin.
● Asenna lapsen turvalaite aina sen valmistajan ohjeiden mukaisesti.
3
OM20C20FI.book Page 69 Saturday, May 23, 2015 4:27 PM

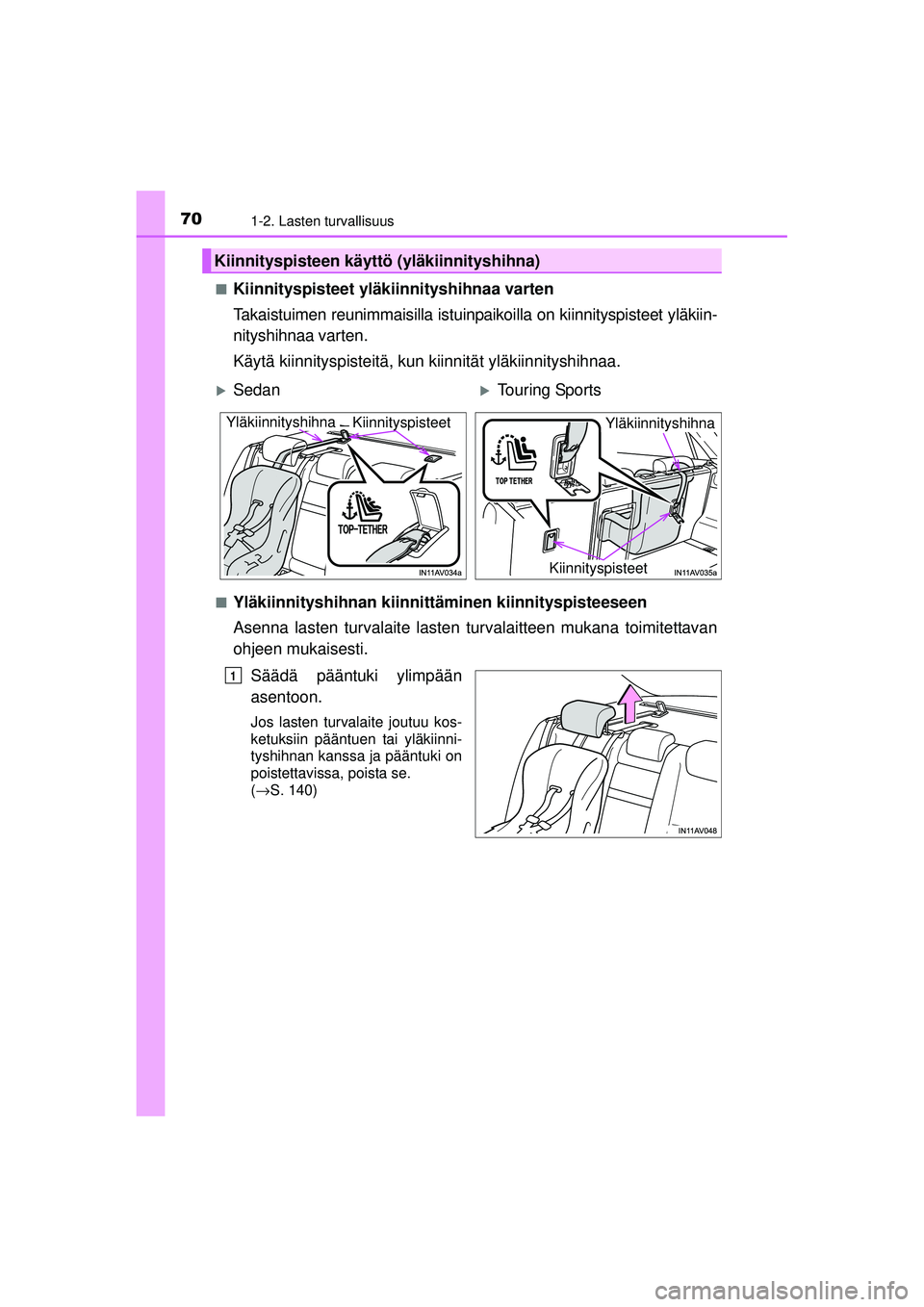

701-2. Lasten turvallisuus
OM20C20FI■
Kiinnityspisteet yläkiinnityshihnaa varten
Takaistuimen reunimmaisilla istuinpaikoilla on kiinnityspisteet yläkiin-
nityshihnaa varten.
Käytä kiinnityspisteitä, kun kiinnität yläkiinnityshihnaa.
■Yläkiinnityshihnan kiinnittä
minen kiinnityspisteeseen
Asenna lasten turvalaite lasten tu rvalaitteen mukana toimitettavan
ohjeen mukaisesti.
Säädä pääntuki ylimpään
asentoon.
Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen tai yläkiinni-
tyshihnan kanssa ja pääntuki on
poistettavissa, poista se.
(→S. 140)
Kiinnityspisteen käyttö (yläkiinnityshihna)
XSedanXTouring Sports
KiinnityspisteetYläkiinnityshihna
Kiinnityspisteet
Yläkiinnityshihna
1
OM20C20FI.book Page 70 Saturday, May 23, 2015 4:27 PM
