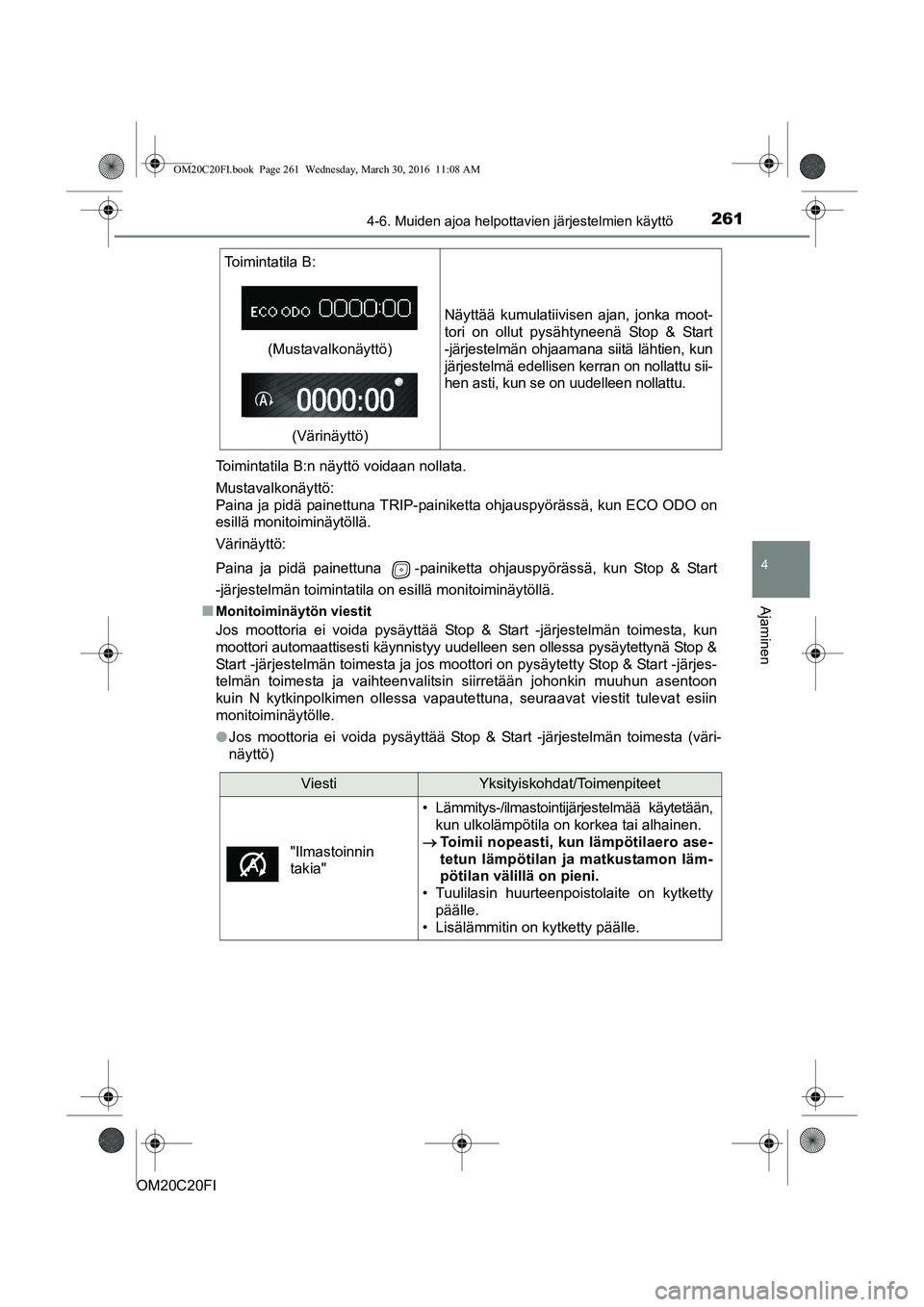

2614-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C20FIToimintatila B:n näyttö voidaan nollata.
Mustavalkonäyttö:
Paina ja pidä painettuna TRIP-painiketta ohjauspyörässä, kun ECO ODO on
esillä monitoiminäytöllä.
Värinäyttö:
Paina ja pidä painettuna -painiketta ohjauspyörässä, kun Stop & Start
-järjestelmän toimintatila on esillä monitoiminäytöllä.
n
Monitoiminäytön viestit
Jos moottoria ei voida pysäyttää Stop & Start -järjestelmän toimesta, kun
moottori automaattisesti käynnistyy uudelleen sen ollessa pysäytettynä Stop &
Start -järjestelmän toimesta ja jos moottori on pysäytetty Stop & Start -järjes-
telmän toimesta ja vaihteenvalitsin siirretään johonkin muuhun asentoon
kuin N kytkinpolkimen ollessa vapautettuna, seuraavat viestit tulevat esiin
monitoiminäytölle.
l Jos moottoria ei voida pysäyttää Stop & Start -järjestelmän toimesta (väri-
näyttö)
Toimintatila B:
(Mustavalkonäyttö)
(Värinäyttö) Näyttää kumulatiivisen ajan, jonka moot-
tori on ollut pysähtyneenä Stop & Start
-järjestelmän ohjaamana siitä lähtien, kun
järjestelmä edellisen kerran on nollattu sii-
hen asti, kun se on uudelleen nollattu.
ViestiYksityiskohdat/Toimenpiteet
• Lämmitys-/ilmastointijärjestelmää käytetään, kun ulkolämpötila on korkea tai alhainen.
 Toimii nopeasti, kun lämpötilaero ase-
tetun lämpötilan ja matkustamon läm-
pötilan välillä on pieni.
• Tuulilasin huurteenpoistolaite on kytketty
päälle.
• Lisälämmitin on kytketty päälle.
"Ilmastoinnin
takia"
OM20C20FI.book Page 261 Wednesday, March 30, 2016 11:08 AM

2624-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C20FI

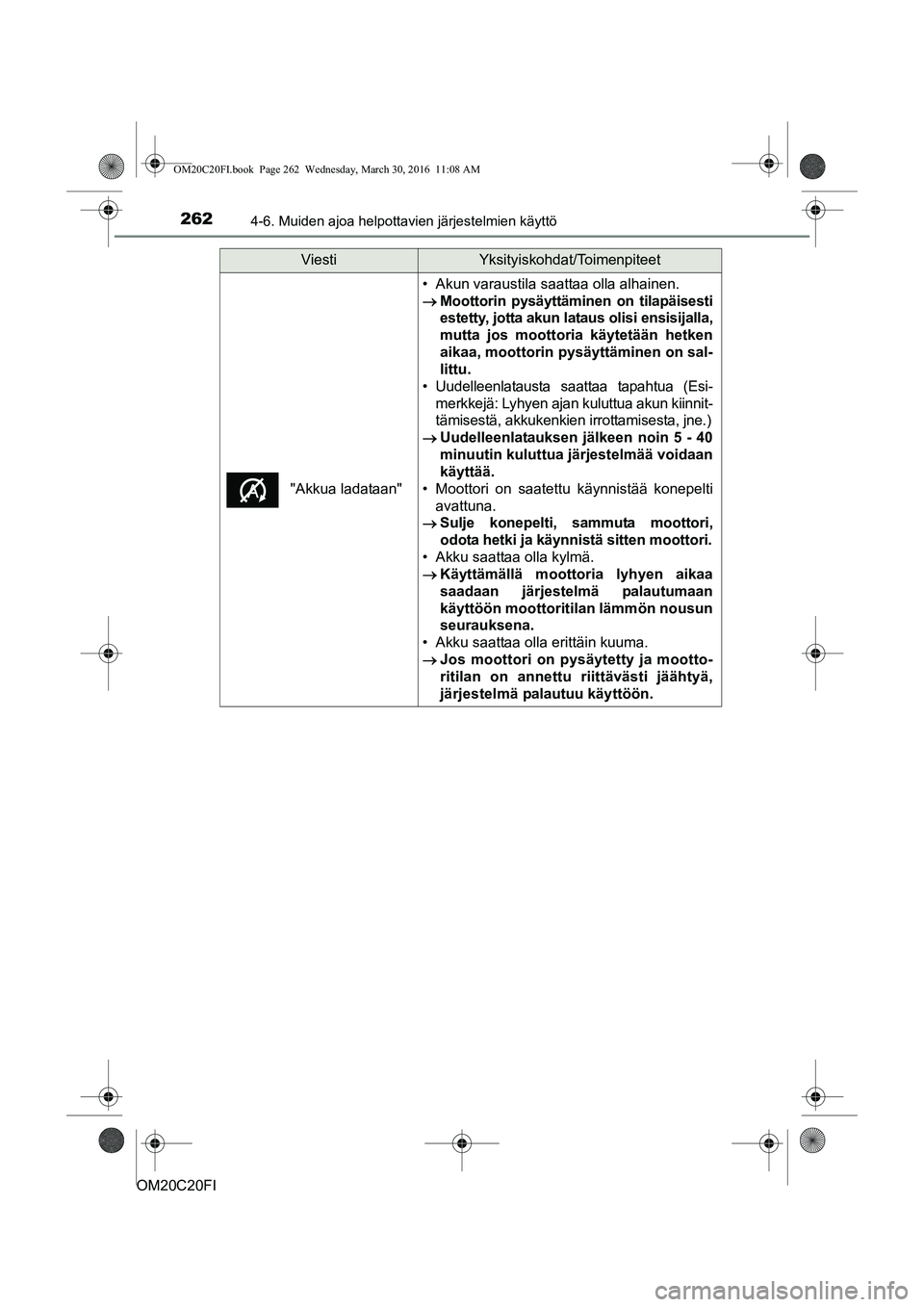

"Akkua ladataan"
• Akun varaustila saattaa olla alhainen.
Moottorin pysäyttämi nen on tilapäisesti
estetty, jotta akun lataus olisi ensisijalla,
mutta jos moottoria käytetään hetken
aikaa, moottorin pysäyttäminen on sal-
littu.
• Uudelleenlatausta saattaa tapahtua (Esi-
merkkejä: Lyhyen ajan kuluttua akun kiinnit-
tämisestä, akkukenkien irrottamisesta, jne.)
 Uudelleenlatauksen jälkeen noin 5 - 40
minuutin kuluttua järjestelmää voidaan
käyttää.
• Moottori on saatettu käynnistää konepelti avattuna.
 Sulje konepelti, sammuta moottori,
odota hetki ja käynni stä sitten moottori.
• Akku saattaa olla kylmä.
 Käyttämällä moottoria lyhyen aikaa
saadaan järjestelmä palautumaan
käyttöön moottoritilan lämmön nousun
seurauksena.
• Akku saattaa olla erittäin kuuma.
 Jos moottori on pysäytetty ja mootto-
ritilan on annettu riittävästi jäähtyä,
järjestelmä palautuu käyttöön.
ViestiYksityiskohdat/Toimenpiteet
OM20C20FI.book Page 262 Wednesday, March 30, 2016 11:08 AM

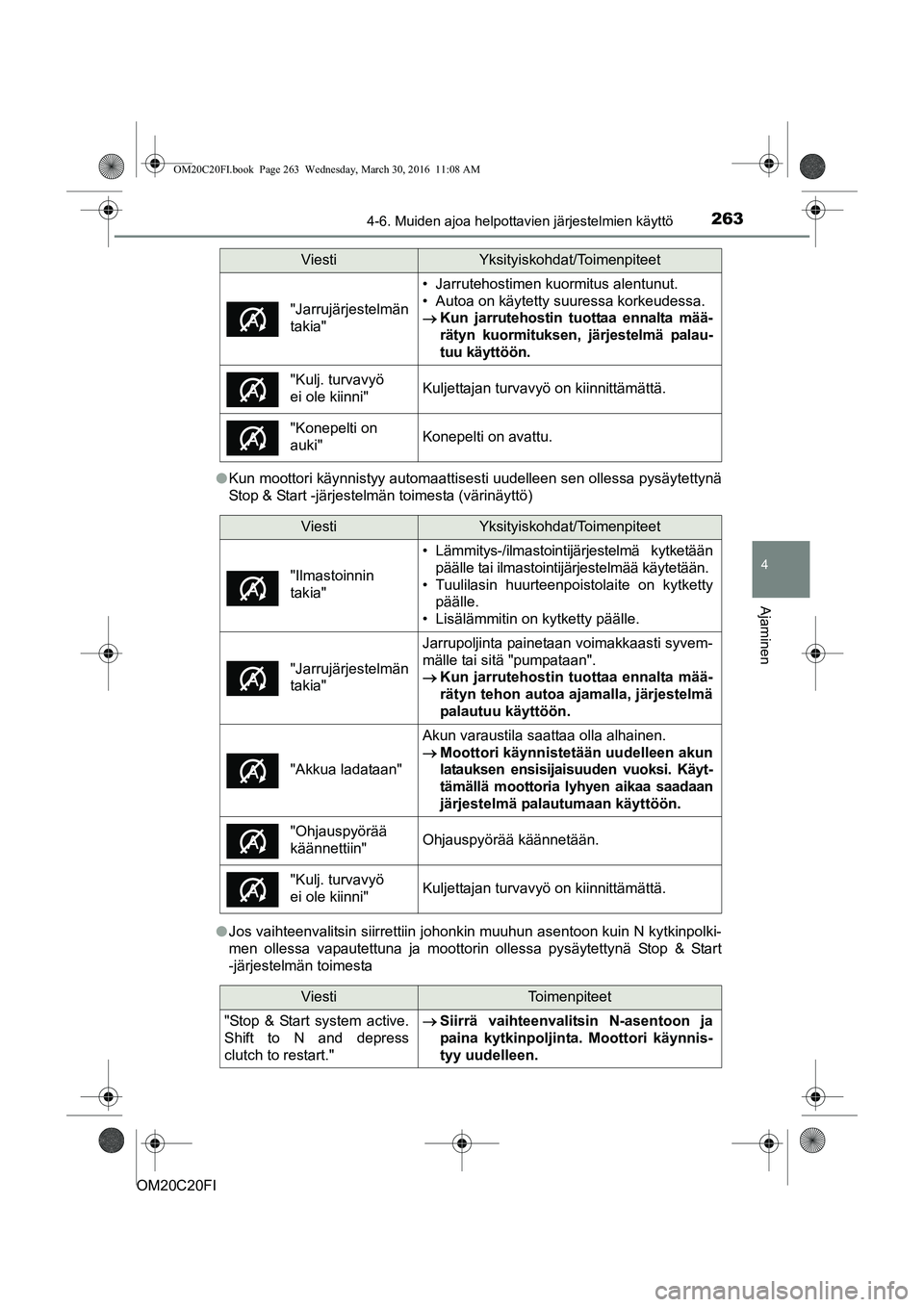

2634-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C20FIl
Kun moottori käynnistyy automaattisesti uudelleen sen ollessa pysäytettynä
Stop & Start -järjestelmän toimesta (värinäyttö)
l Jos vaihteenvalitsin siirrettiin johonkin muuhun asentoon kuin N kytkinpolki-
men ollessa vapautettuna ja moottorin ollessa pysäytettynä Stop & Start
-järjestelmän toimesta
"Jarrujärjestelmän
takia"
• Jarrutehostimen kuormitus alentunut.
• Autoa on käytetty suuressa korkeudessa.
 Kun jarrutehostin tuottaa ennalta mää-
rätyn kuormituksen, järjestelmä palau-
tuu käyttöön.
"Kulj. turvavyö
ei ole kiinni"Kuljettajan turvavyö on kiinnittämättä.
"Konepelti on
auki"Konepelti on avattu.
ViestiYksityiskohdat/Toimenpiteet
• Lämmitys-/ilmastointijärjestelmä kytketään
päälle tai ilmastointijärjestelmää käytetään.
• Tuulilasin huurteenpoistolaite on kytketty päälle.
• Lisälämmitin on kytketty päälle.
"Jarrujärjestelmän
takia"
Jarrupoljinta painetaan voimakkaasti syvem-
mälle tai sitä "pumpataan".
 Kun jarrutehostin tuottaa ennalta mää-
rätyn tehon autoa ajamalla, järjestelmä
palautuu käyttöön.
"Akkua ladataan"
Akun varaustila saattaa olla alhainen.
Moottori käynnistet ään uudelleen akun
latauksen ensisijaisuuden vuoksi. Käyt-
tämällä moottoria lyhyen aikaa saadaan
järjestelmä palautumaan käyttöön.
"Ohjauspyörää
käännettiin"Ohjauspyörää käännetään.
"Kulj. turvavyö
ei ole kiinni"Kuljettajan turvavyö on kiinnittämättä.
ViestiToimenpiteet
"Stop & Start system active.
Shift to N and depress
clutch to restart."
 Siirrä vaihteenvalitsin N-asentoon ja
paina kytkinpoljinta. Moottori käynnis-
tyy uudelleen.
ViestiYksityiskohdat/Toimenpiteet
"Ilmastoinnin
takia"
OM20C20FI.book Page 263 Wednesday, March 30, 2016 11:08 AM

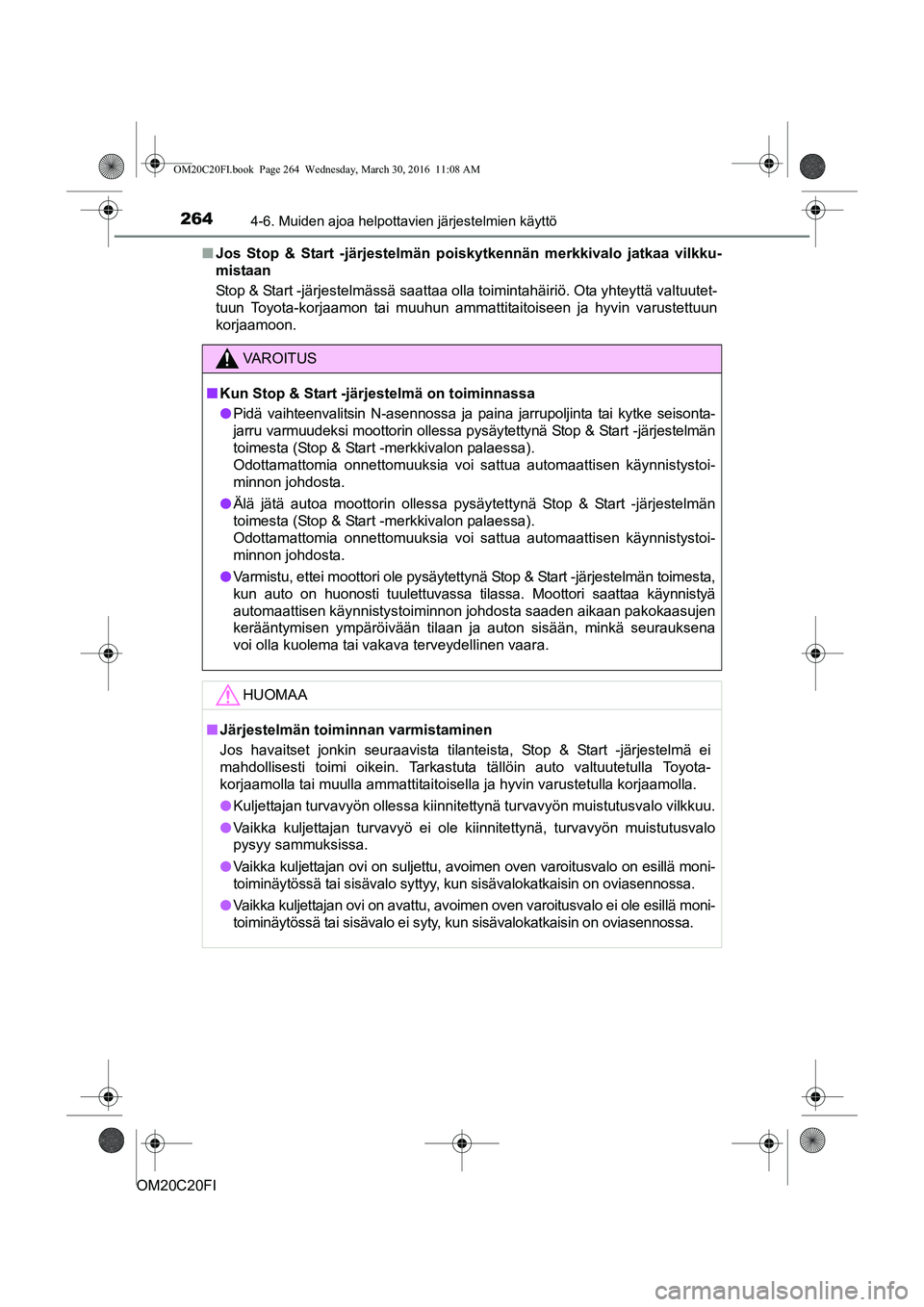

2644-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C20FIn
Jos Stop & Start -järjestelmän poiskytkennän merkkivalo jatkaa vilkku-
mistaan
Stop & Start -järjestelmässä saattaa olla toimintahäiriö. Ota yhteyttä valtuutet-
tuun Toyota-korjaamon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
VAROITUS
nKun Stop & Start -järjestelmä on toiminnassa
l Pidä vaihteenvalitsin N-asennossa ja paina jarrupoljinta tai kytke seisonta-
jarru varmuudeksi moottorin ollessa pysäytettynä Stop & Start -järjestelmän
toimesta (Stop & Start -merkkivalon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
l Älä jätä autoa moottorin ollessa pysäytettynä Stop & Start -järjestelmän
toimesta (Stop & Start -merkkivalon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
l Varmistu, ettei moottori ole pysäytettynä Stop & Start -järjestelmän toimesta,
kun auto on huonosti tuulettuvassa tilassa. Moottori saattaa käynnistyä
automaattisen käynnistystoiminnon johdosta saaden aikaan pakokaasujen
kerääntymisen ympäröivään tilaan ja auton sisään, minkä seurauksena
voi olla kuolema tai vakava terveydellinen vaara.
HUOMAA
nJärjestelmän toiminnan varmistaminen
Jos havaitset jonkin seuraavista tilanteista, Stop & Start -järjestelmä ei
mahdollisesti toimi oikein. Tarkastuta tällöin auto valtuutetulla Toyota-
korjaamolla tai muulla ammattitaitoisella ja hyvin varustetulla korjaamolla.
l Kuljettajan turvavyön ollessa kiinnitettynä turvavyön muistutusvalo vilkkuu.
l Vaikka kuljettajan turvavyö ei ole kiinnitettynä, turvavyön muistutusvalo
pysyy sammuksissa.
l Vaikka kuljettajan ovi on suljettu, avoimen oven varoitusvalo on esillä moni-
toiminäytössä tai sisävalo syttyy, kun sisävalokatkaisin on oviasennossa.
l Vaikka kuljettajan ovi on avattu, avoimen oven varoitusvalo ei ole esillä moni-
toiminäytössä tai sisävalo ei syty, kun sisävalokatkaisin on oviasennossa.
OM20C20FI.book Page 264 Wednesday, March 30, 2016 11:08 AM

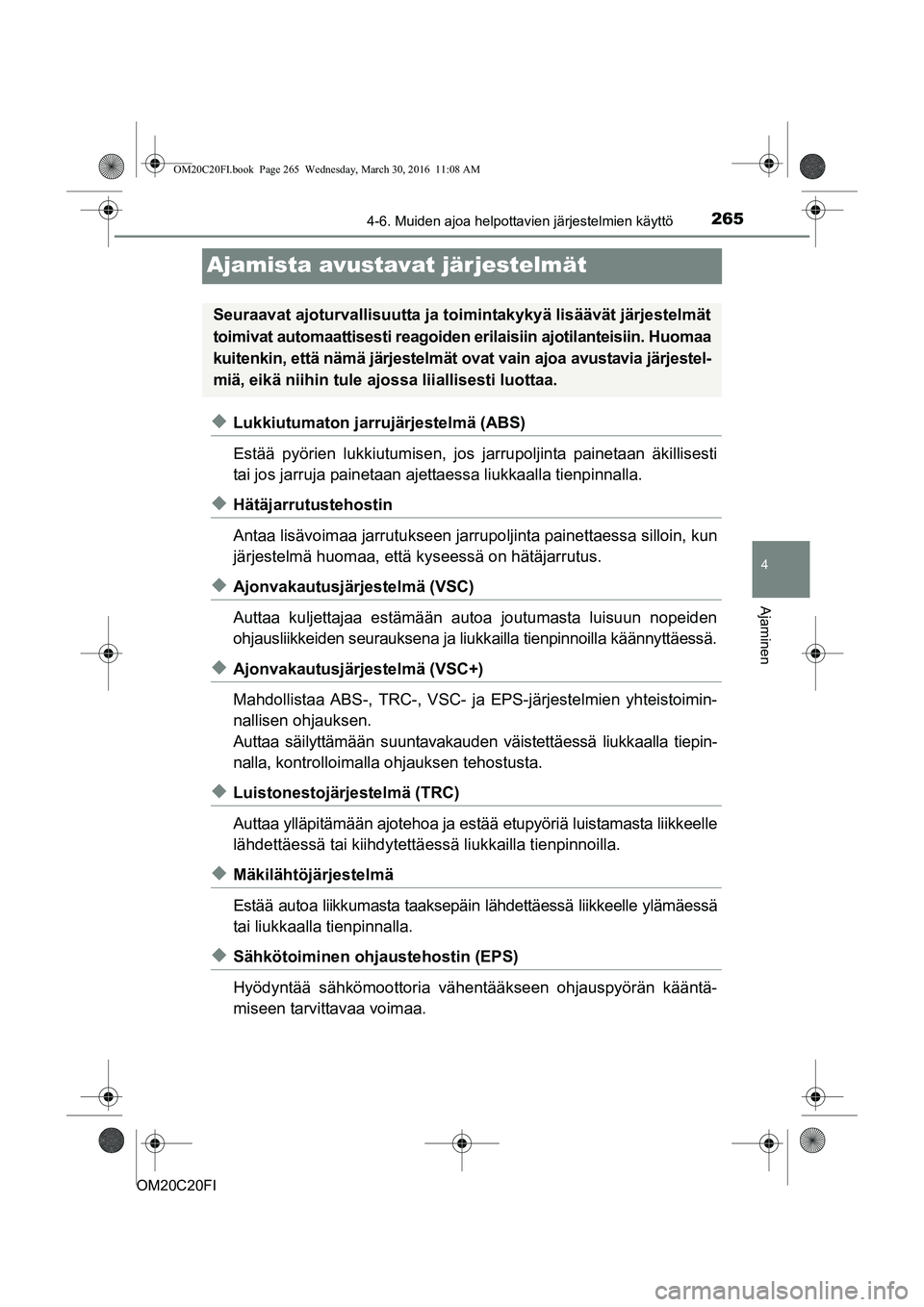

265
4
4-6. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM20C20FI
Ajamista avustavat järjestelmät
uLukkiutumaton jarrujärjestelmä (ABS)
Estää pyörien lukkiutumisen, jos jarrupoljinta painetaan äkillisesti
tai jos jarruja painetaan ajet taessa liukkaalla tienpinnalla.
uHätäjarrutustehostin
Antaa lisävoimaa jarrutukseen jarrupo ljinta painettaessa silloin, kun
järjestelmä huomaa, että kyseessä on hätäjarrutus.
uAjonvakautusjärjestelmä (VSC)
Auttaa kuljettajaa estämään autoa joutumasta luisuun nopeiden
ohjausliikkeiden seurauksena ja liukkailla tienpinnoilla käännyttäessä.
uAjonvakautusjärjestelmä (VSC+)
Mahdollistaa ABS-, TRC-, VSC- ja EPS-järjestelmien yhteistoimin-
nallisen ohjauksen.
Auttaa säilyttämään suuntavakauden väistettäessä liukkaalla tiepin-
nalla, kontrolloimalla ohjauksen tehostusta.
uLuistonestojärjestelmä (TRC)
Auttaa ylläpitämään ajotehoa ja estää etupyöriä luistamasta liikkeelle
lähdettäessä tai k iihdytettäessä liukka illa tienpinnoilla.
uMäkilähtöjärjestelmä
Estää autoa liikkumasta taaksepäin lähdettäessä liikkeelle ylämäessä
tai liukkaalla tienpinnalla.
uSähkötoiminen ohjau stehostin (EPS)
Hyödyntää sähkömoottoria väh entääkseen ohjauspyörän kääntä-
miseen tarvittavaa voimaa.
Seuraavat ajoturvallisuutta ja toimintakykyä lisäävät järjestelmät
toimivat automaattisesti reagoiden erilaisiin ajotilanteisiin. Huomaa
kuitenkin, että nämä järjestelmät ovat vain ajoa avustavia järjestel-
miä, eikä niihin tule ajossa liiallisesti luottaa.
OM20C20FI.book Page 265 Wednesday, March 30, 2016 11:08 AM

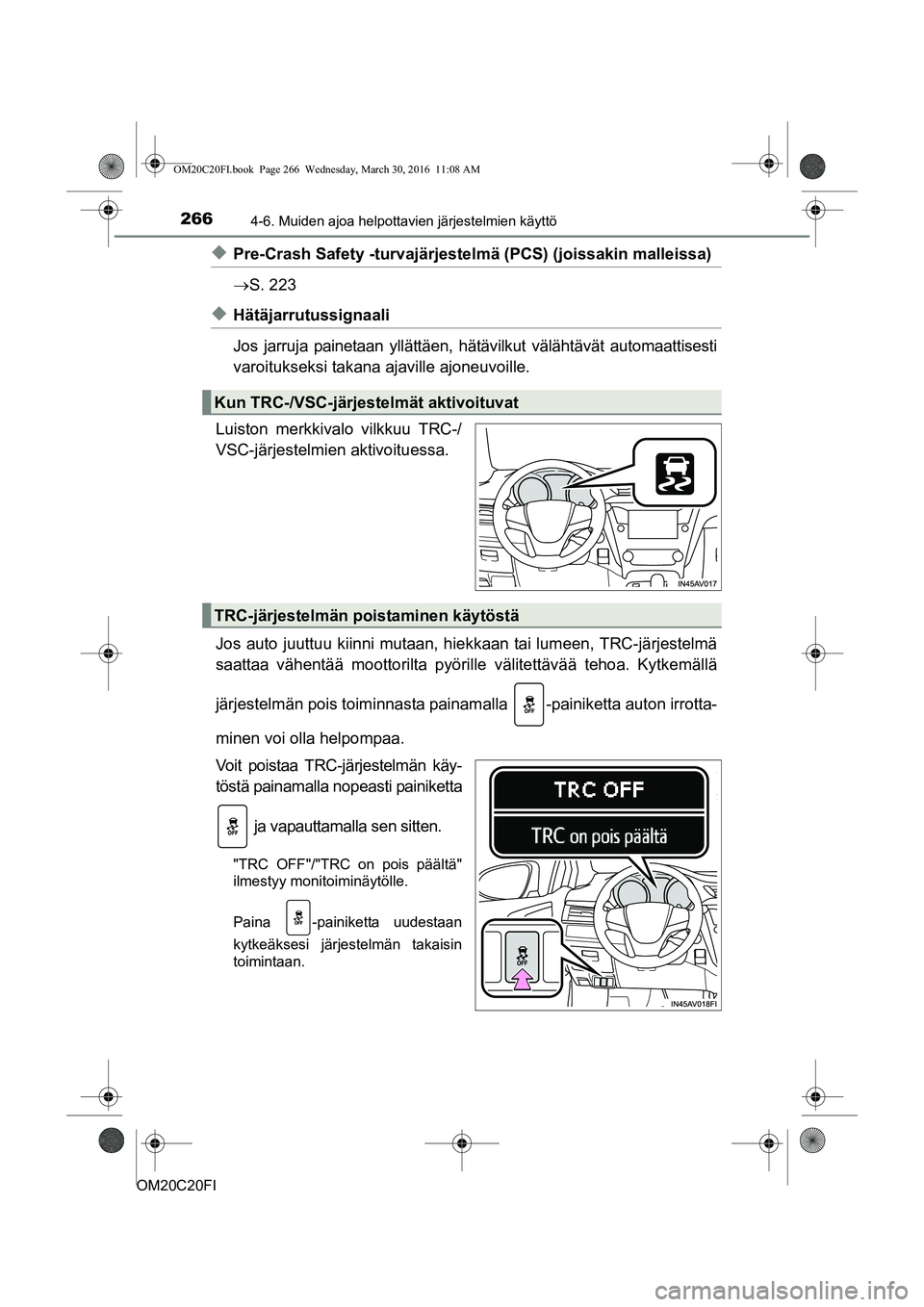

2664-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C20FI
uPre-Crash Safety -turvajärjestelmä (PCS) (joissakin malleissa)
S. 223
uHätäjarrutussignaali
Jos jarruja painetaan yllättäen, hätävilkut välähtävät automaattisesti
varoitukseksi takana ajaville ajoneuvoille.
Luiston merkkivalo vilkkuu TRC-/
VSC-järjestelmien aktivoituessa.
Jos auto juuttuu kiinni mutaan, hiek kaan tai lumeen, TRC-järjestelmä
saattaa vähentää moottorilta pyöril le välitettävää tehoa. Kytkemällä
järjestelmän pois toiminnasta painamalla -painiketta auton irrotta-
minen voi olla helpompaa.
Voit poistaa TRC-järjestelmän käy-
töstä painamalla nopeasti painiketta ja vapauttamalla sen sitten.
"TRC OFF"/"TRC on pois päältä"
ilmestyy monitoiminäytölle.
Paina -painiketta uudestaan
kytkeäksesi järjestelmän takaisin
toimintaan.
Kun TRC-/VSC-järjestelmät aktivoituvat
TRC-järjestelmän poistaminen käytöstä
OM20C20FI.book Page 266 Wednesday, March 30, 2016 11:08 AM

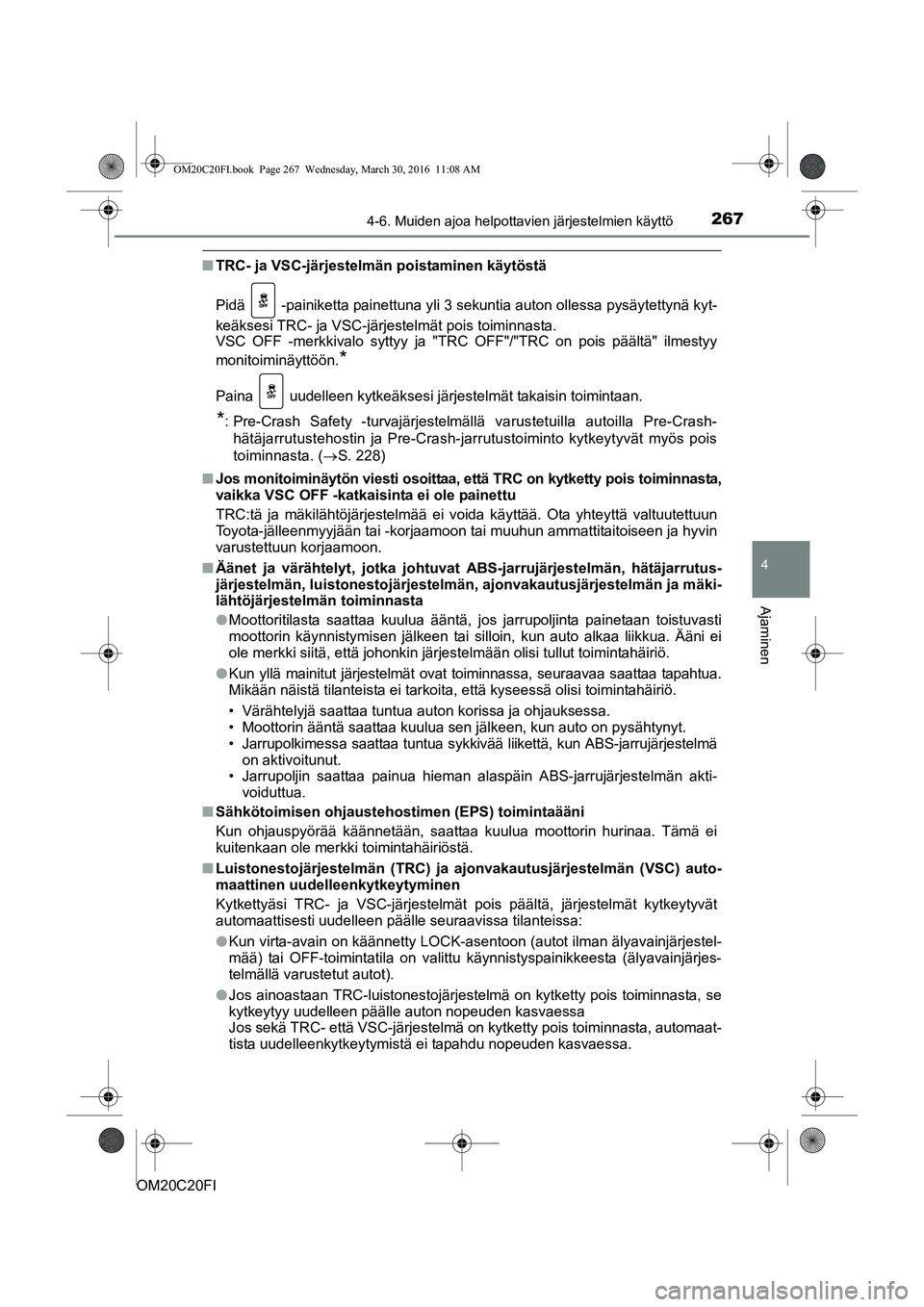

2674-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C20FI
nTRC- ja VSC-järjestelmän poistaminen käytöstä
Pidä -painiketta painettuna yli 3 sekuntia auton ollessa pysäytettynä kyt-
keäksesi TRC- ja VSC-järjestelmät pois toiminnasta.
VSC OFF -merkkivalo syttyy ja "TRC OFF"/"TRC on pois päältä" ilmestyy
monitoiminäyttöön.
*
Paina uudelleen kytkeäksesi järjestelmät takaisin toimintaan.
*: Pre-Crash Safety -turvajärjestelmällä varustetuilla autoilla Pre-Crash- hätäjarrutustehostin ja Pre-Crash-jarrutustoiminto kytkeytyvät myös pois
toiminnasta. ( S. 228)
n Jos monitoiminäytön viesti osoittaa, et tä TRC on kytketty pois toiminnasta,
vaikka VSC OFF -katkaisinta ei ole painettu
TRC:tä ja mäkilähtöjärjestelmää ei voida käyttää. Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
n Äänet ja värähtelyt, jotka johtuvat ABS-jarrujärjestelmän, hätäjarrutus-
järjestelmän, luistonestojärjestelmä n, ajonvakautusjärjestelmän ja mäki-
lähtöjärjestelmän toiminnasta
l Moottoritilasta saattaa kuulua ääntä, jos jarrupoljinta painetaan toistuvasti
moottorin käynnistymisen jälkeen tai silloin, kun auto alkaa liikkua. Ääni ei
ole merkki siitä, että johonkin järjestelmään olisi tullut toimintahäiriö.
l Kun yllä mainitut järjestelmät ovat toiminnassa, seuraavaa saattaa tapahtua.
Mikään näistä tilanteista ei tarkoita, että kyseessä olisi toimintahäiriö.
• Värähtelyjä saattaa tuntua auton korissa ja ohjauksessa.
• Moottorin ääntä saattaa kuulua sen jälkeen, kun auto on pysähtynyt.
• Jarrupolkimessa saattaa tuntua sykkivää liikettä, kun ABS-jarrujärjestelmä
on aktivoitunut.
• Jarrupoljin saattaa painua hieman alaspäin ABS-jarrujärjestelmän akti- voiduttua.
n Sähkötoimisen ohjaustehos timen (EPS) toimintaääni
Kun ohjauspyörää käännetään, saattaa kuulua moottorin hurinaa. Tämä ei
kuitenkaan ole merkki toimintahäiriöstä.
n Luistonestojärjestelmän (TRC) ja ajonvakautusjärjestelmän (VSC) auto-
maattinen uudelleenkytkeytyminen
Kytkettyäsi TRC- ja VSC-järjestelmät pois päältä, järjestelmät kytkeytyvät
automaattisesti uudelleen päälle seuraavissa tilanteissa:
l Kun virta-avain on käännetty LOCK-asentoon (autot ilman älyavainjärjestel-
mää) tai OFF-toimintatila on valittu käynnistyspainikkeesta (älyavainjärjes-
telmällä varustetut autot).
l Jos ainoastaan TRC-luistonestojärjestelmä on kytketty pois toiminnasta, se
kytkeytyy uudelleen päälle auton nopeuden kasvaessa
Jos sekä TRC- että VSC-järjestelmä on kytketty pois toiminnasta, automaat-
tista uudelleenkytkeytymistä ei tapahdu nopeuden kasvaessa.
OM20C20FI.book Page 267 Wednesday, March 30, 2016 11:08 AM

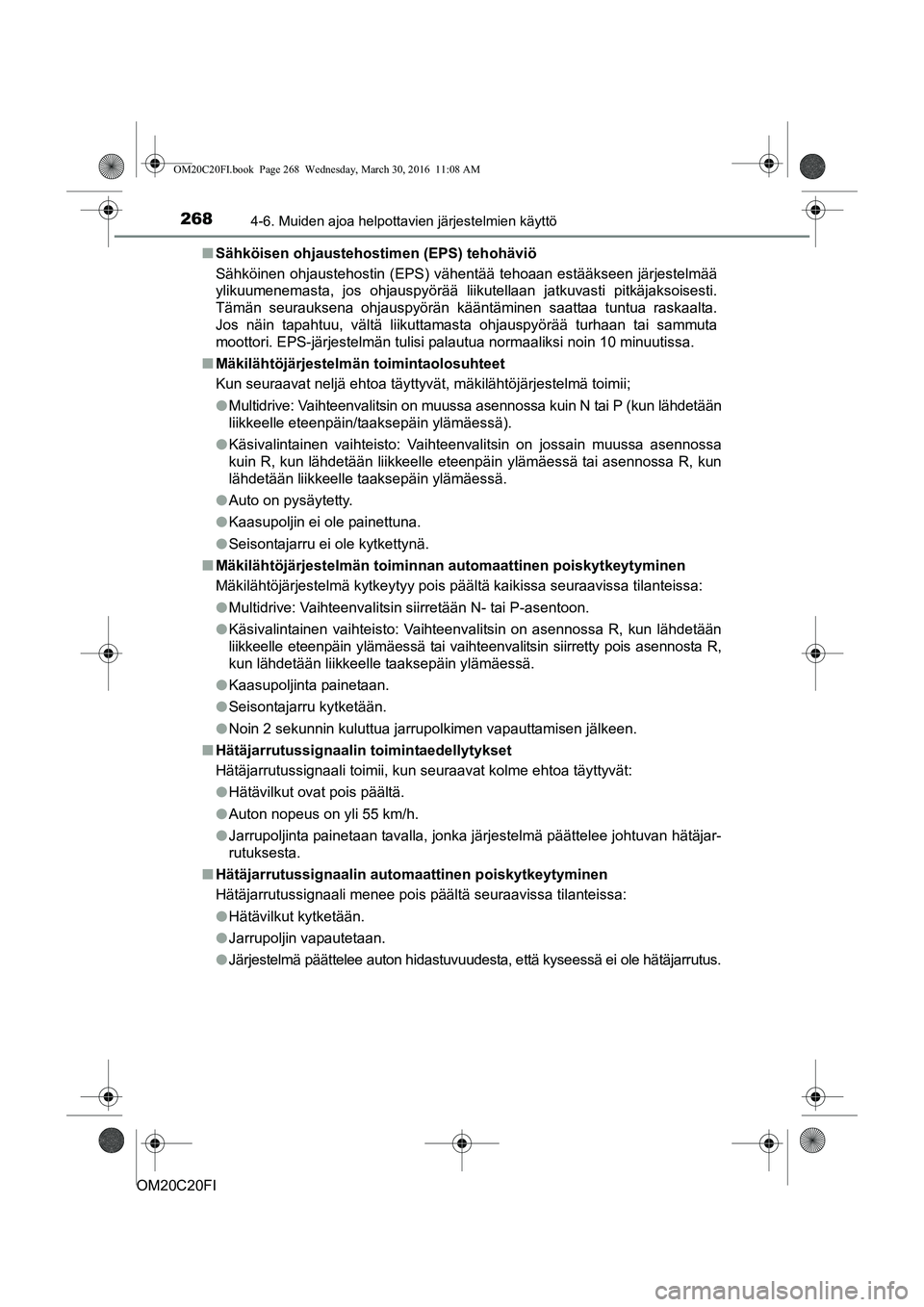

2684-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C20FIn
Sähköisen ohjaustehostimen (EPS) tehohäviö
Sähköinen ohjaustehostin (EPS) vähentää tehoaan estääkseen järjestelmää
ylikuumenemasta, jos ohjauspyörää liikutellaan jatkuvasti pitkäjaksoisesti.
Tämän seurauksena ohjauspyörän kääntäminen saattaa tuntua raskaalta.
Jos näin tapahtuu, vältä liikuttamasta ohjauspyörää turhaan tai sammuta
moottori. EPS-järjestelm än tulisi palautua normaaliksi noin 10 minuutissa.
n Mäkilähtöjärjestelmän toimintaolosuhteet
Kun seuraavat neljä ehtoa täyttyvät, mäkilähtöjärje\
stelmä toimii;
lMultidrive: Vaihteenvalitsin on muussa asennossa kuin N tai P (kun lähdetään
liikkeelle eteenpäin/taaksepäin ylämäessä).
l Käsivalintainen vaihteisto: Vaihteenvalitsin on jossain muussa asennossa
kuin R, kun lähdetään liikkeelle eteenpäin ylämäessä tai asennossa R, kun
lähdetään liikkeelle taaksepäin ylämäessä.
l Auto on pysäytetty.
l Kaasupoljin ei ole painettuna.
l Seisontajarru ei ole kytkettynä.
n Mäkilähtöjärjestelmän toiminnan automaattinen poiskytkeytyminen
Mäkilähtöjärjestelmä kytkeytyy pois päältä kaiki\
ssa seuraavissa tilanteissa:
l Multidrive: Vaihteenvalitsin siirretään N- tai P-asentoon.
l Käsivalintainen vaihteisto: Vaihteenvalitsin on asennossa R, kun lähdetään
liikkeelle eteenpäin ylämäessä tai vaih teenvalitsin siirretty pois asennosta R,
kun lähdetään liikkeelle taaksepäin ylämäessä.
l Kaasupoljinta painetaan.
l Seisontajarru kytketään.
l Noin 2 sekunnin kuluttua jarrupolkimen vapauttamisen jälkeen.
n Hätäjarrutussignaalin toimintaedellytykset
Hätäjarrutussignaali toimii, kun seuraavat kolme ehtoa täyttyvät:
lHätävilkut ovat pois päältä.
l Auton nopeus on yli 55 km/h.
l Jarrupoljinta painetaan tavalla, jonka järjestelmä päättelee johtuvan hätäjar-
rutuksesta.
n Hätäjarrutussignaalin auto maattinen poiskytkeytyminen
Hätäjarrutussignaali menee pois päältä seuraavissa tilanteissa:
l Hätävilkut kytketään.
l Jarrupoljin vapautetaan.
l Järjestelmä päättelee auton hidastuvuudesta, että kyseessä ei ole hätäjarrutus.
OM20C20FI.book Page 268 Wednesday, March 30, 2016 11:08 AM

2694-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C20FI
VAROITUS
Jokin seuraavista olosuhteista voi aiheuttaa onnettomuuden, joka voi johtaa
kuolemaan tai vakavaan loukkaantumiseen:
nJarrujen lukkiutumisenestojärjestelmä ABS ei välttämättä toimi tehok-
kaasti, jos
l Renkaiden pito ei riitä (esim. liian kuluneet renkaat lumisella tiellä).
l Auto joutuu vesiliirtoon ajettaessa suurella nopeudella märällä tai liukkaalla
tienpinnalla.
n Jarrutusmatka pitenee ABS-järj estelmän ollessa toiminnassa
ABS-järjestelmää ei ole tarkoitett u lyhentämään jarrutusmatkaa. Pidä aina
riittävä turvaväli edellä ajavaan erityisesti seuraavissa ti\
lanteissa:
l Ajaessasi sorapintaisella tai lumisella tiellä
l Ajaessasi lumiketjujen kanssa
l Ajaessasi epätasaisuuksien yli
l Ajaessasi kuoppaisilla tai hyvin epätasaisilla pinnoilla
n Luistonestojärjestelmä ei väl ttämättä toimi tehokkaasti, jos
Auton suuntavakautta ja voimansiirtoa pyöriin ei välttämättä pystytä säilyttä-
mään ajettaessa liukkailla tienpinnoilla, vaikka luistonestojärjestelmä (TRC)
olisi toiminnassa.
Aja autoa varovaisesti olosuhteissa, joissa suuntavakaus ja pito voidaan
menettää.
n Mäkilähtöavustin ei välttämättä toimi tehokkaasti seuraavissa olosuh-
teissa
l Älä luota liikaa mäkilähtöavustimeen. Mäkilähtöavustin ei välttämättä toimi
kunnolla jyrkissä mäissä tai jäisillä teillä.
l Toisin kuin seisontajarrua, mäkilähtöavustinta ei ole suunniteltu pitämään
autoa paikallaan pitkiä aikoja. Älä käytä mäkilähtöavus\
tinta pitämään
autoa paikoillaan mäessä, koska se voi johtaa onnettomuuteen.
n Kun VSC on toiminnassa
Luiston merkkivalo vilkkuu. Aja aina varovaisesti.
Holtiton ajaminen saattaa aiheuttaa onnettomuuden. Noudata erityistä varo-
vaisuutta, jos merkkivalo vilkkuu.
n Jos TRC-/VSC-järjestelmät on kytketty pois toiminnasta
Noudata erityistä varovaisuutta ja aja ajo-olosuhteisiin sopivalla nopeudella.
Koska järjestelmät huolehtivat auton vakauden ja ajovoiman säilyttämisestä,
kytke TRC/VSC-järjestelmät pois päältä va in silloin, kun se on välttämätöntä.
OM20C20FI.book Page 269 Wednesday, March 30, 2016 11:08 AM

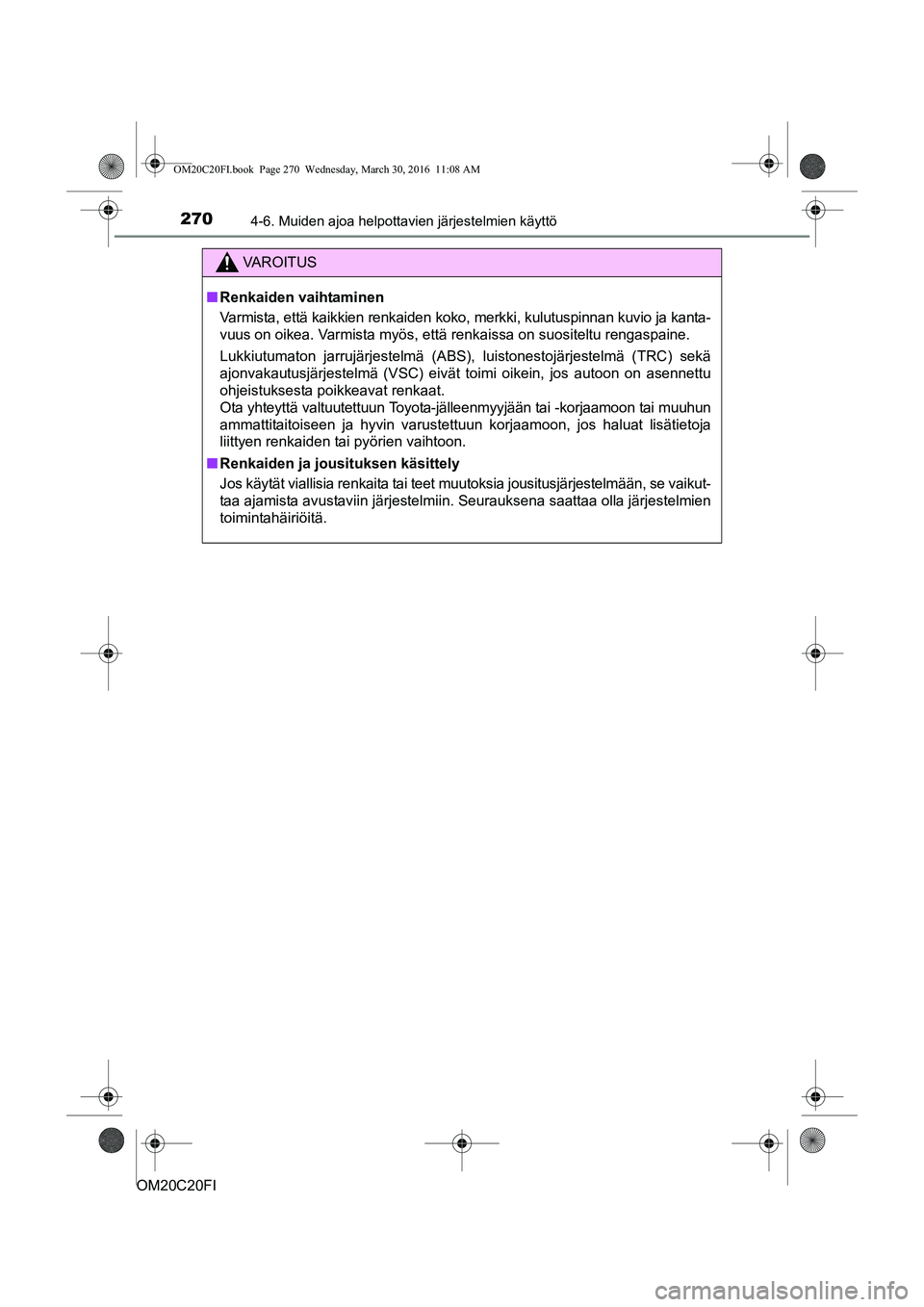

2704-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C20FI
VAROITUS
nRenkaiden vaihtaminen
Varmista, että kaikkien renkaiden koko, merkki, kulutuspinnan kuvio ja kanta-
vuus on oikea. Varmista myös, että renkaissa on suositeltu rengaspaine.
Lukkiutumaton jarrujärjestelmä (ABS), luistonestojärjestelmä (TRC) sekä
ajonvakautusjärjestelmä (VSC) eivät toimi oikein, jos autoon on asennettu
ohjeistuksesta poikkeavat renkaat.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon, jos haluat lisätietoja
liittyen renkaiden tai pyörien vaihtoon.
n Renkaiden ja jousituksen käsittely
Jos käytät viallisia renkaita tai teet muutoksia jousitusjärjestelmään, se vaikut-
taa ajamista avustaviin järjestelmiin. Seurauksena saattaa olla järjestelmien
toimintahäiriöitä.
OM20C20FI.book Page 270 Wednesday, March 30, 2016 11:08 AM
