TOYOTA AVENSIS 2017 Betriebsanleitungen (in German)

291
4
4-6. Verwenden der Fahrerassistenzsysteme
Fahren
AVENSIS_OM_OM20C68M_(EM)

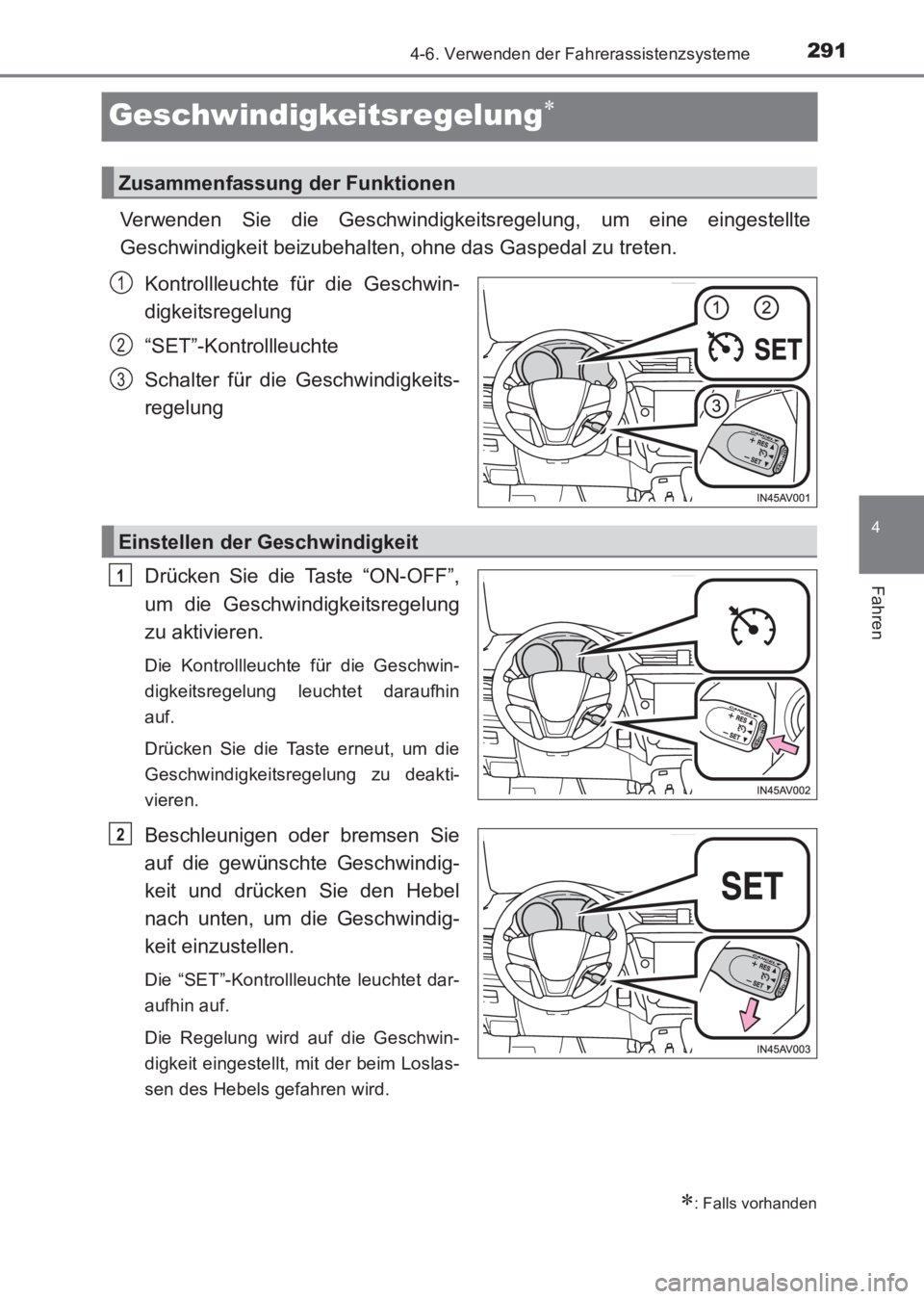

Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten.Kontrollleuchte für die Geschwin-
digkeitsregelung
“SET”-Kontrollleuchte
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Geschwin-
digkeitsregelung leuchtet daraufhin
auf.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder bremsen Sie
auf die gewünschte Geschwindig-
keit und drücken Sie den Hebel
nach unten, um die Geschwindig-
keit einzustellen.
Die “SET”-Kontrollleuchte leuchtet dar-
aufhin auf.
Die Regelung wird auf die Geschwin-
digkeit eingestellt, mit der beim Loslas-
sen des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
Einstellen der Geschwindigkeit
1
2
AVENSIS_OM_OM20C68M_(EM).book Page 291 Wednesday, June 15, 20 16 11:21 AM

2924-6. Verwenden der Fahrerassistenzsysteme
AVENSIS_OM_OM20C68M_(EM)

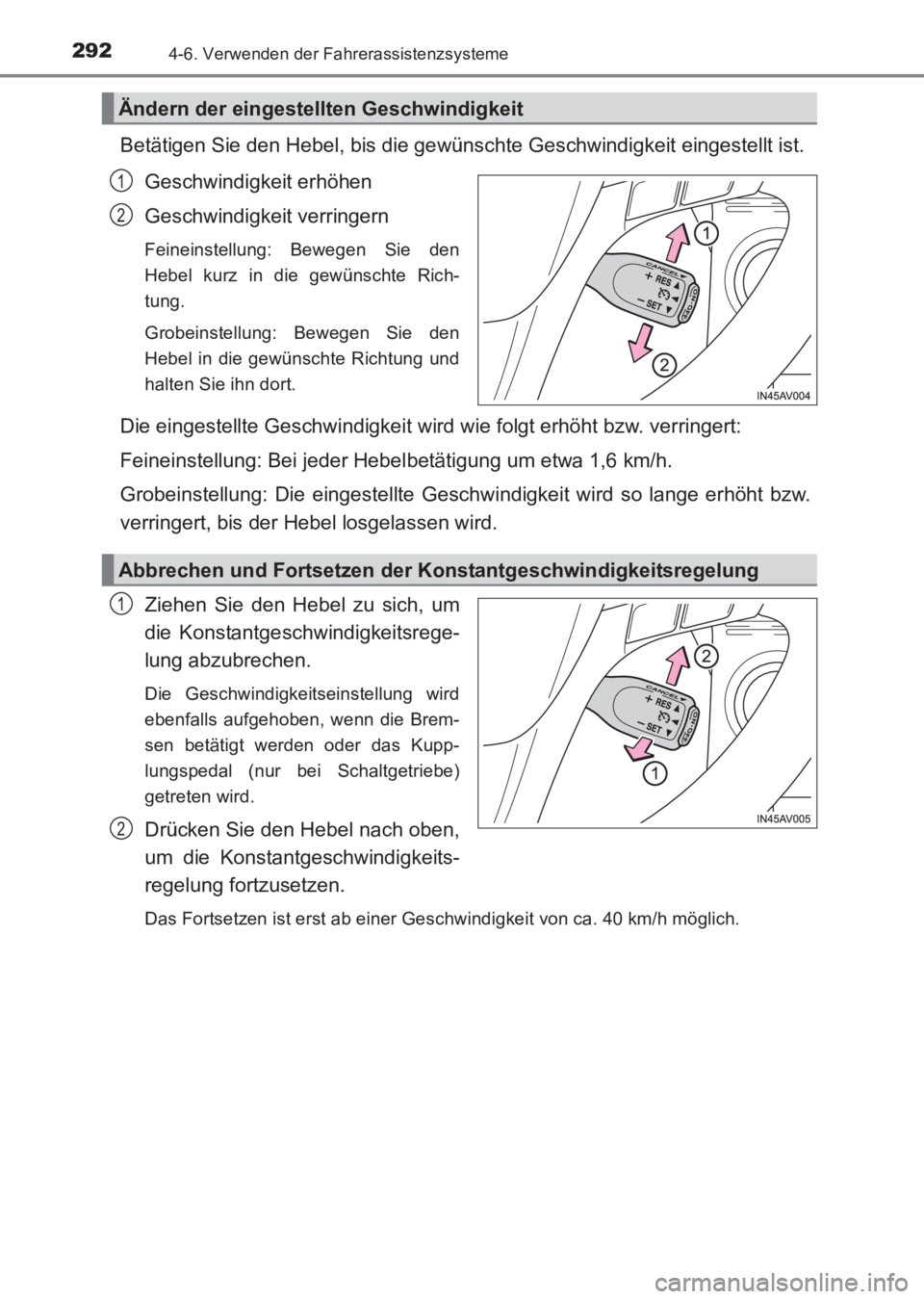

Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit eingestellt ist.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebel betätigung um etwa 1,6 km/h.
Grobeinstellung: Die eingestellte Geschw indigkeit wird so lange erhöht bzw.
verringert, bis der Hebel losgelassen wird.
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
ebenfalls aufgehoben, wenn die Brem-
sen betätigt werden oder das Kupp-
lungspedal (nur bei Schaltgetriebe)
getreten wird.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwindigkeit von ca. 40 km/h möglich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2
AVENSIS_OM_OM20C68M_(EM).book Page 292 Wednesday, June 15, 20 16 11:21 AM

2934-6. Verwenden der Fahrerassistenzsysteme
4
Fahren
AVENSIS_OM_OM20C68M_(EM)

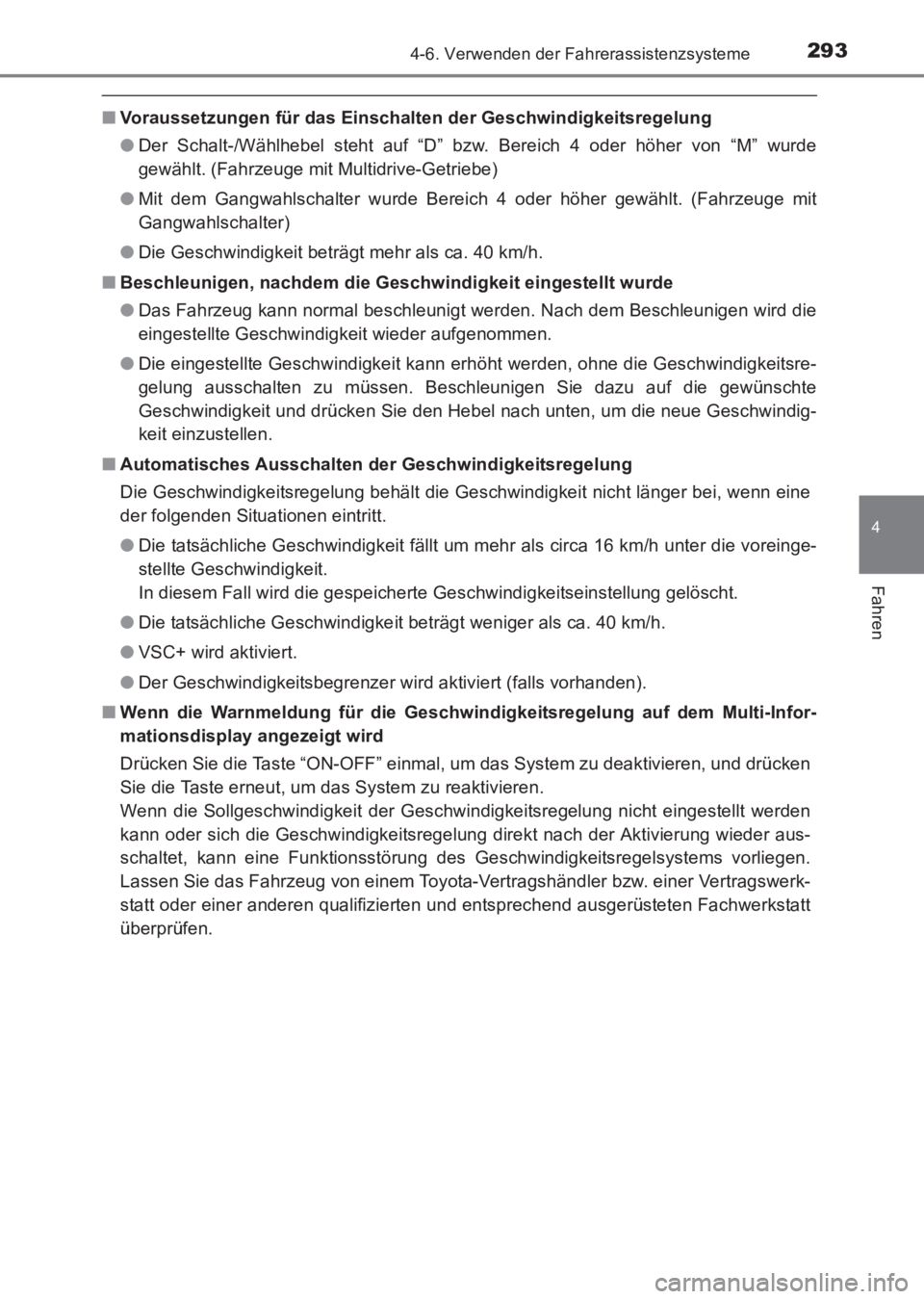

■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich 4 oder höher von “M” wurde
gewählt. (Fahrzeuge mit Multidrive-Getriebe)
● Mit dem Gangwahlschalter wurde Bereich 4 oder höher gewählt. (Fahrzeuge mit
Gangwahlschalter)
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt.
●Die tatsächliche Geschwindigkeit fällt um mehr als circa 16 km/h unter die voreinge-
stellte Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
● VSC+ wird aktiviert.
● Der Geschwindigkeitsbegrenzer wird aktiviert (falls vorhanden).
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und drücken
Sie die Taste erneut, um das System zu reaktivieren.
Wenn die Sollgeschwindigkeit der Geschwindigkeitsregelung nicht eingestellt werden
kann oder sich die Geschwindigkeitsregelung direkt nach der Aktivierung wieder aus-
schaltet, kann eine Funktionsstörung des Geschwindigkeitsregelsystems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
AVENSIS_OM_OM20C68M_(EM).book Page 293 Wednesday, June 15, 20 16 11:21 AM

2944-6. Verwenden der Fahrerassistenzsysteme
AVENSIS_OM_OM20C68M_(EM)

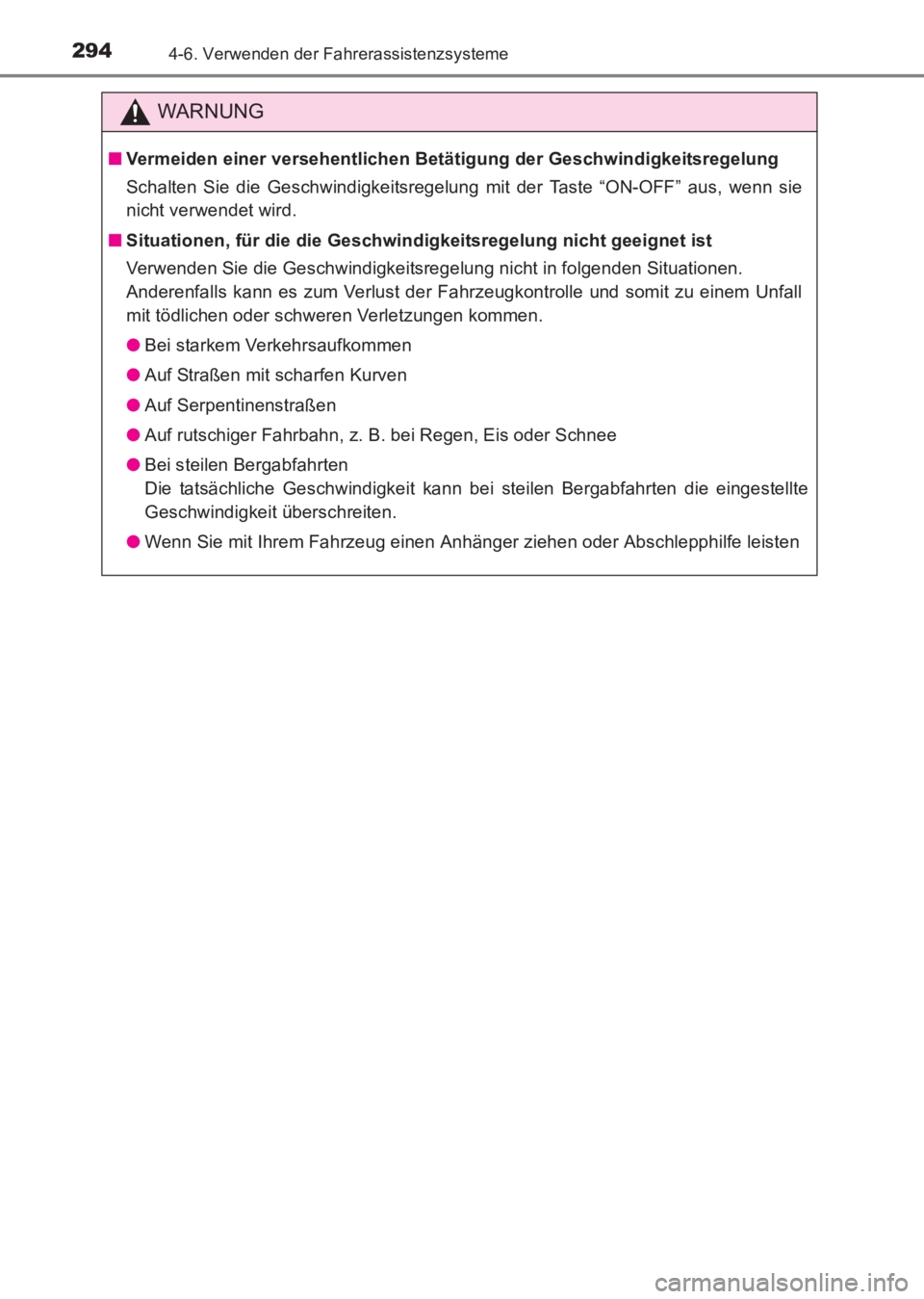

WARNUNG
■Vermeiden einer versehentlichen Betätigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwin digkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls kann es zum Verlust der Fahrzeugkontrolle und somit zu einem Unfall
mit tödlichen oder schweren Verletzungen kommen.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
AVENSIS_OM_OM20C68M_(EM).book Page 294 Wednesday, June 15, 20 16 11:21 AM

295
4
4-6. Verwenden der Fahrerassistenzsysteme
Fahren
AVENSIS_OM_OM20C68M_(EM)

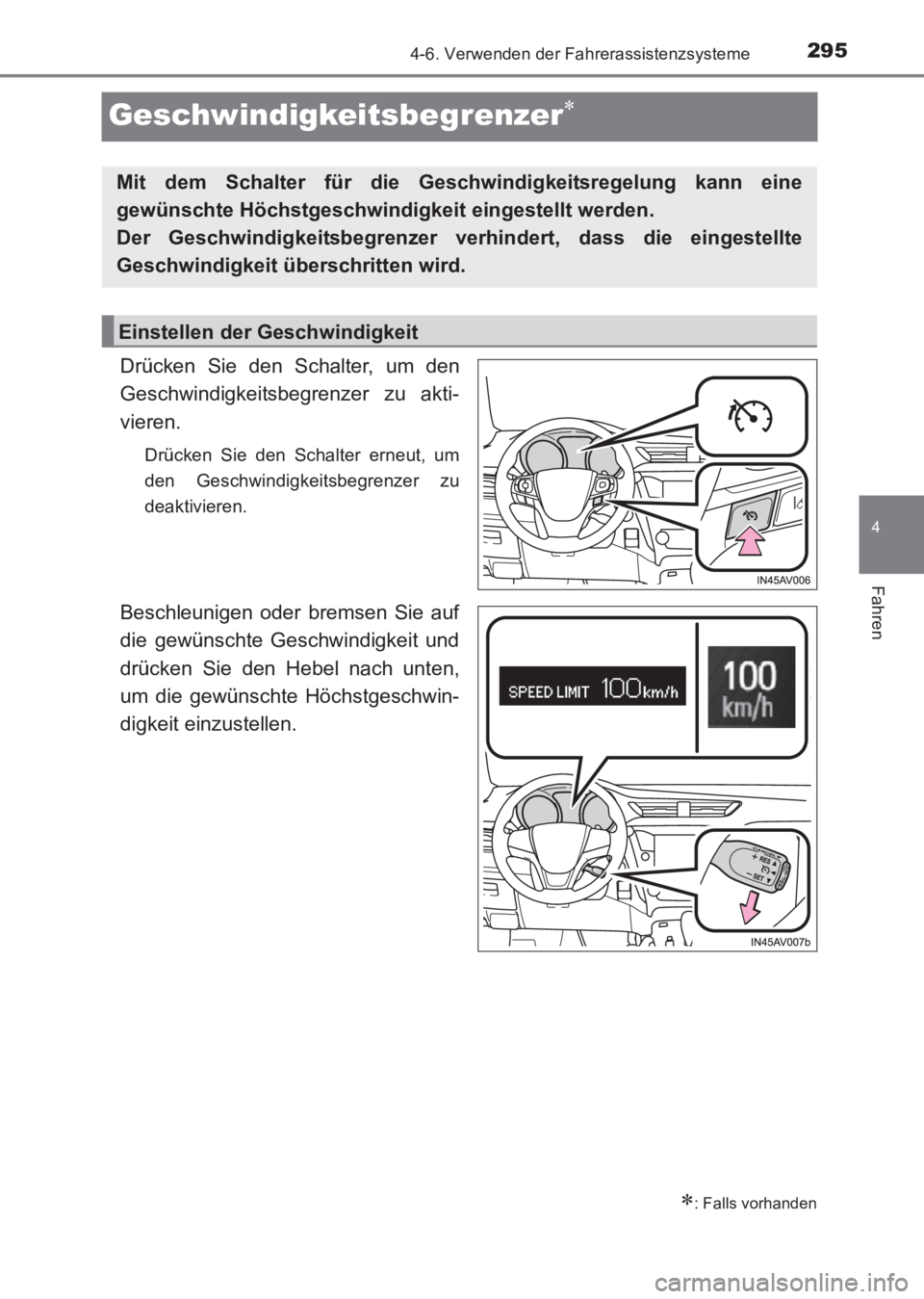

Geschwindigkeitsbegrenzer∗
Drücken Sie den Schalter, um den
Geschwindigkeitsbegrenzer zu akti-
vieren.
Drücken Sie den Schalter erneut, um
den Geschwindigkeitsbegrenzer zu
deaktivieren.
Beschleunigen oder bremsen Sie auf
die gewünschte Geschwindigkeit und
drücken Sie den Hebel nach unten,
um die gewünschte Höchstgeschwin-
digkeit einzustellen.
∗: Falls vorhanden
Mit dem Schalter für die Geschwindigkeitsregelung kann eine
gewünschte Höchstgeschwindigkeit eingestellt werden.
Der Geschwindigkeitsbegrenzer verhindert, dass die eingestellte
Geschwindigkeit überschritten wird.
Einstellen der Geschwindigkeit
AVENSIS_OM_OM20C68M_(EM).book Page 295 Wednesday, June 15, 2016 11:21 AM

2964-6. Verwenden der Fahrerassistenzsysteme
AVENSIS_OM_OM20C68M_(EM)
Geschwindigkeit erhöhen
Geschwindigkeit verringern
Halten Sie den Hebel, bis die
gewünschte Geschwindigkeitseinstel-
lung erreicht ist.
Die Feineinstellung der eingestellten
Geschwindigkeit kann durchgeführt
werden, indem der Hebel leicht auf-
oder abwärts gedrückt und dann losge-
lassen wird.
Ausschalten
Ziehen Sie den Hebel zu sich, um den
Geschwindigkeitsbegrenzer auszu-
schalten.
Wiederaufnahme
Um die Funktion des Geschwindig-
keitsbegrenzers fortzusetzen, drücken
Sie den Hebel nach oben.
Anpassen der Geschwindigkeitseinstellung
1
2
Ausschalten und Fortsetzen des Geschwindigkeitsbegrenzers
1
2
AVENSIS_OM_OM20C68M_(EM).book Page 296 Wednesday, June 15, 2016 11:21 AM

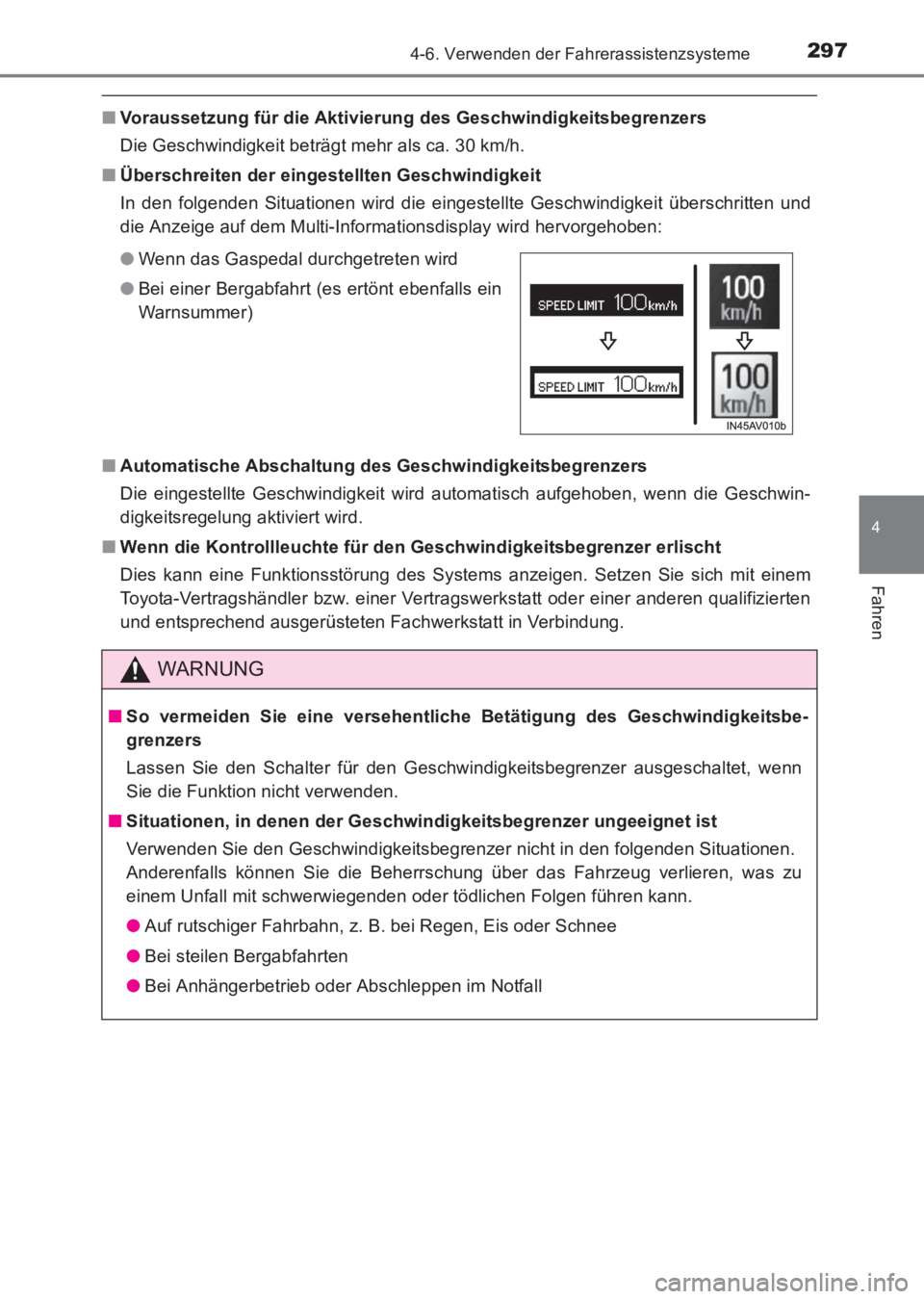

2974-6. Verwenden der Fahrerassistenzsysteme
4
Fahren
AVENSIS_OM_OM20C68M_(EM)
■Voraussetzung für die Aktivierung des Geschwindigkeitsbegrenzers
Die Geschwindigkeit beträgt mehr als ca. 30 km/h.
■ Überschreiten der eingestellten Geschwindigkeit
In den folgenden Situationen wird die eingestellte Geschwindigkeit überschritten und
die Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
■ Automatische Abschaltung des Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird automatisch aufgehoben, wenn die Geschwin-
digkeitsregelung aktiviert wird.
■ Wenn die Kontrollleuchte für den Geschwindigkeitsbegrenzer erlischt
Dies kann eine Funktionsstörung des Systems anzeigen. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung. ●Wenn das Gaspedal durchgetreten wird
● Bei einer Bergabfahrt (es ertönt ebenfalls ein
Warnsummer)
WARNUNG
■So vermeiden Sie eine versehentliche Betätigung des Geschwindigkeitsbe-
grenzers
Lassen Sie den Schalter für den Geschwindigkeitsbegrenzer ausgeschaltet, wenn
Sie die Funktion nicht verwenden.
■ Situationen, in denen der Gesch windigkeitsbegrenzer ungeeignet ist
Verwenden Sie den Geschwindigkeitsbegrenzer nicht in den folgenden Situationen.
Anderenfalls können Sie die Beherrschung über das Fahrzeug verlieren, was zu
einem Unfall mit schwerwiegenden oder tödlichen Folgen führen kann.
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
● Bei Anhängerbetrieb oder Abschleppen im Notfall
AVENSIS_OM_OM20C68M_(EM).book Page 297 Wednesday, June 15, 20 16 11:21 AM

2984-6. Verwenden der Fahrerassistenzsysteme
AVENSIS_OM_OM20C68M_(EM)

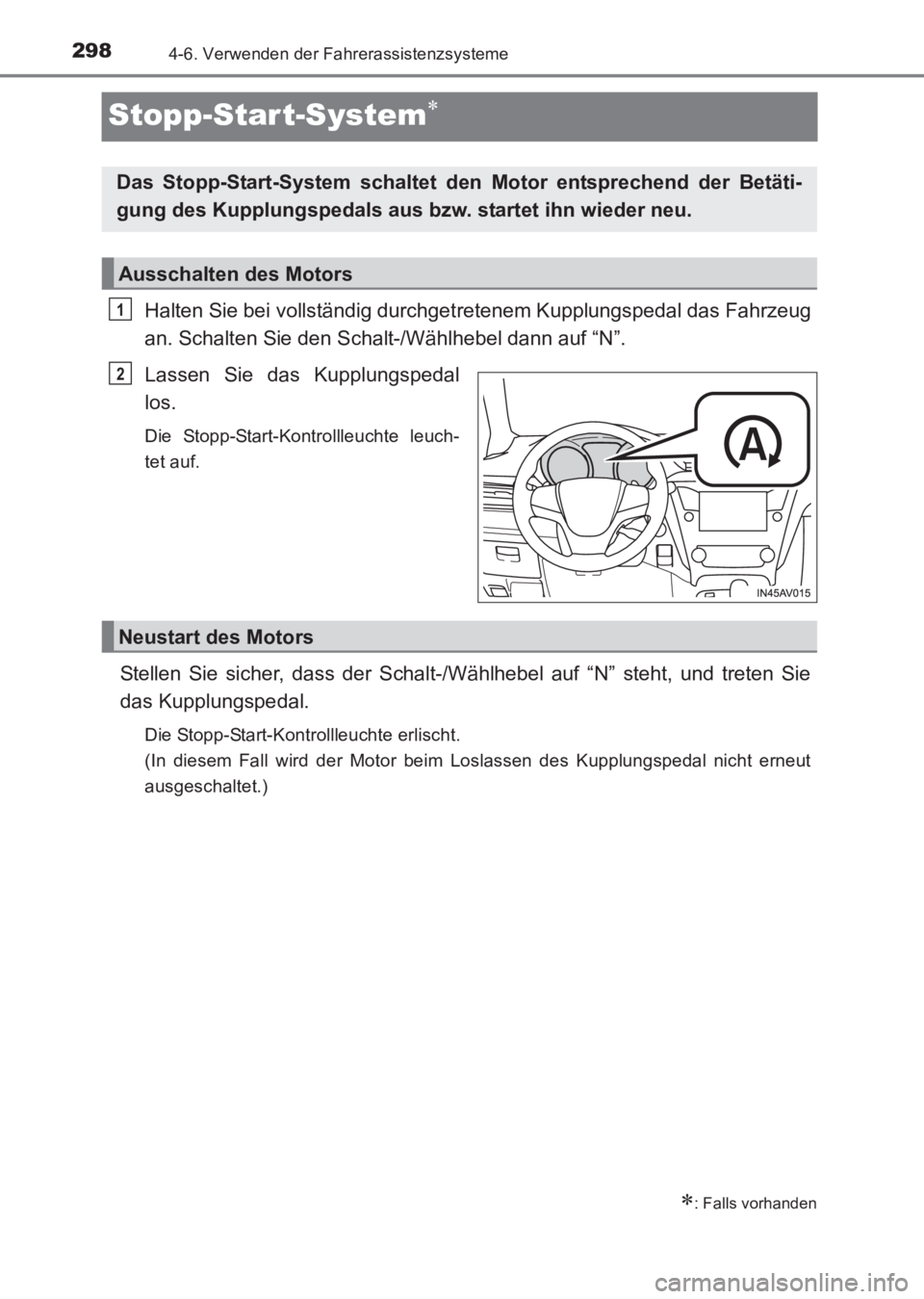

Stopp-Start-System∗
Halten Sie bei vollständig durchgetretenem Kupplungspedal das Fahrzeug
an. Schalten Sie den Schalt-/Wählhebel dann auf “N”.
Lassen Sie das Kupplungspedal
los.
Die Stopp-Start-Kontrollleuchte leuch-
tet auf.
Stellen Sie sicher, dass der Schalt-/Wählhebel auf “N” steht, und treten Sie
das Kupplungspedal.
Die Stopp-Start-Kontrollleuchte erlischt.
(In diesem Fall wird der Motor beim Loslassen des Kupplungspedal nicht erneut
ausgeschaltet.)
∗: Falls vorhanden
Das Stopp-Start-System schaltet den Motor entsprechend der Betäti-
gung des Kupplungspedals aus bzw. startet ihn wieder neu.
Ausschalten des Motors
1
2
Neustart des Motors
AVENSIS_OM_OM20C68M_(EM).book Page 298 Wednesday, June 15, 20 16 11:21 AM

2994-6. Verwenden der Fahrerassistenzsysteme
4
Fahren
AVENSIS_OM_OM20C68M_(EM)

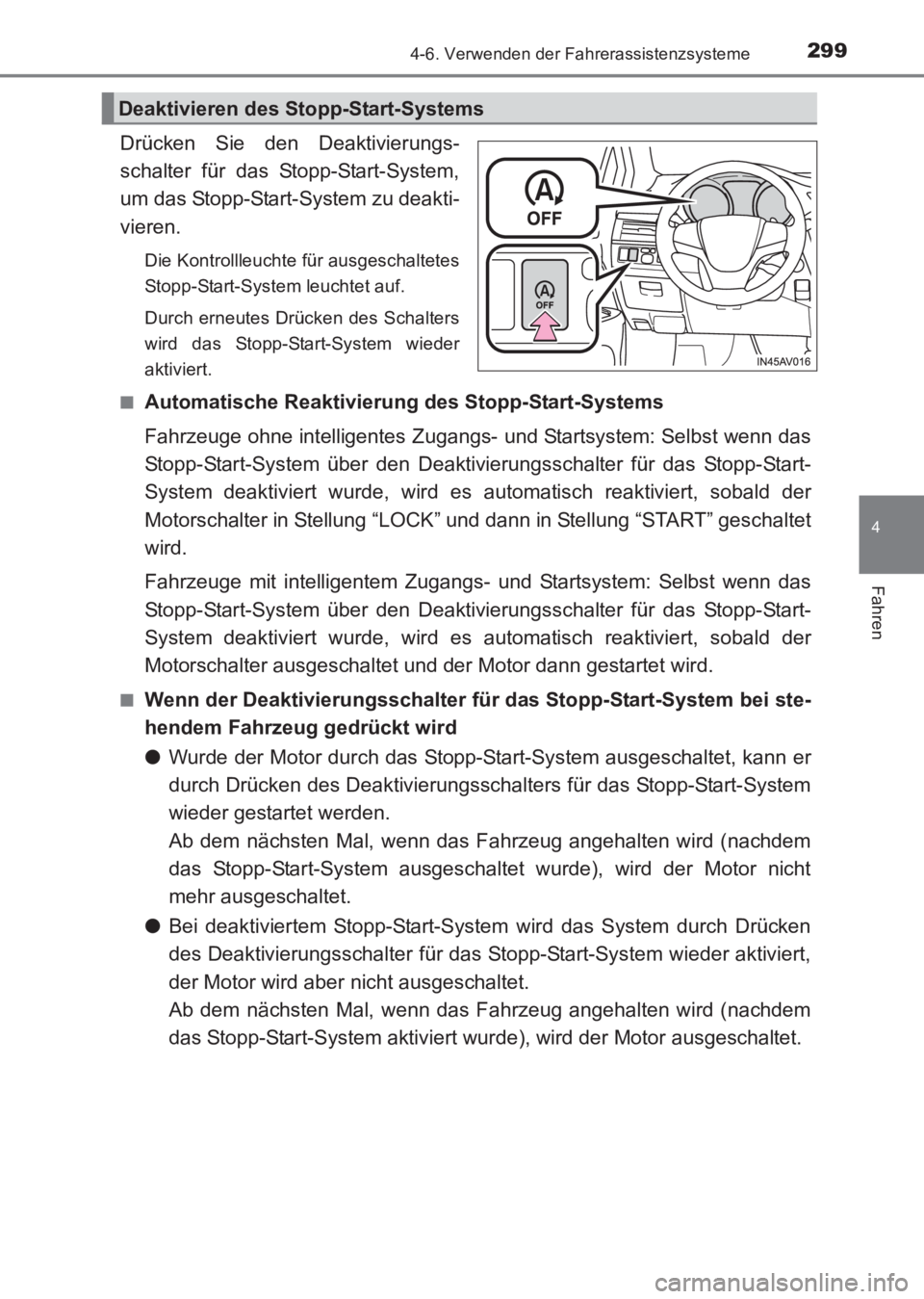

Drücken Sie den Deaktivierungs-
schalter für das Stopp-Start-System,
um das Stopp-Start-System zu deakti-
vieren.
Die Kontrollleuchte für ausgeschaltetes
Stopp-Start-System leuchtet auf.
Durch erneutes Drücken des Schalters
wird das Stopp-Start-System wieder
aktiviert.
■
Automatische Reaktivierung des Stopp-Start-Systems
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Selbst wenn das
Stopp-Start-System über den Deaktivierungsschalter für das Stopp-Start-
System deaktiviert wurde, wird es automatisch reaktiviert, sobald der
Motorschalter in Stellung “LOCK” und dann in Stellung “START” geschaltet
wird.
Fahrzeuge mit intelligentem Zugangs- und Startsystem: Selbst wenn das
Stopp-Start-System über den Deaktivierungsschalter für das Stopp-Start-
System deaktiviert wurde, wird es automatisch reaktiviert, sobald der
Motorschalter ausgeschaltet und der Motor dann gestartet wird.
■Wenn der Deaktivierungsschalter für das Stopp-Start-System bei ste-
hendem Fahrzeug gedrückt wird
● Wurde der Motor durch das Stopp-St art-System ausgeschaltet, kann er
durch Drücken des Deaktivierungsschalters für das Stopp-Start-System
wieder gestartet werden.
Ab dem nächsten Mal, wenn das Fahrzeug angehalten wird (nachdem
das Stopp-Start-System ausgeschaltet wurde), wird der Motor nicht
mehr ausgeschaltet.
● Bei deaktiviertem Stopp-Start-System wird das System durch Drücken
des Deaktivierungsschalter für das Stopp-Start-System wieder aktiviert,
der Motor wird aber nicht ausgeschaltet.
Ab dem nächsten Mal, wenn das Fahrzeug angehalten wird (nachdem
das Stopp-Start-System aktiviert wurde), wird der Motor ausgeschaltet.
Deaktivieren des Stopp-Start-Systems
AVENSIS_OM_OM20C68M_(EM).book Page 299 Wednesday, June 15, 20 16 11:21 AM

3004-6. Verwenden der Fahrerassistenzsysteme
AVENSIS_OM_OM20C68M_(EM)

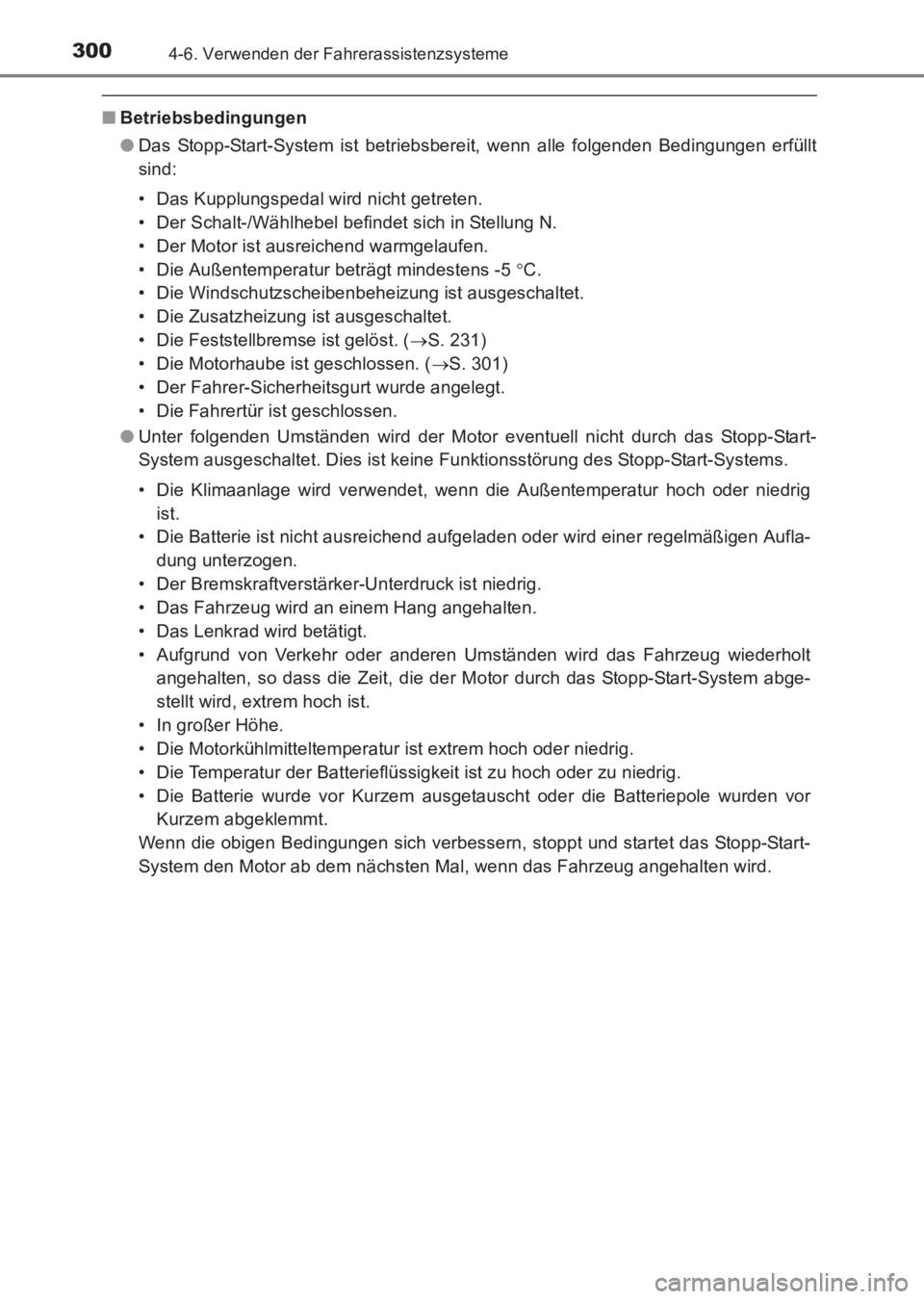

■Betriebsbedingungen
●Das Stopp-Start-System ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt
sind:
• Das Kupplungspedal wird nicht getreten.
• Der Schalt-/Wählhebel befindet sich in Stellung N.
• Der Motor ist ausreichend warmgelaufen.
• Die Außentemperatur beträgt mindestens -5 °C.
• Die Windschutzscheibenbeheizung ist ausgeschaltet.
• Die Zusatzheizung ist ausgeschaltet.
• Die Feststellbremse ist gelöst. ( →S. 231)
• Die Motorhaube ist geschlossen. ( →S. 301)
• Der Fahrer-Sicherheitsgurt wurde angelegt.
• Die Fahrertür ist geschlossen.
● Unter folgenden Umständen wird der Motor eventuell nicht durch das Stopp-Start-
System ausgeschaltet. Dies ist keine Funktionsstörung des Stopp-Start-Systems.
• Die Klimaanlage wird verwendet, wenn die Außentemperatur hoch oder niedrig
ist.
• Die Batterie ist nicht ausreichend aufgeladen oder wird einer regelmäßigen Aufla-
dung unterzogen.
• Der Bremskraftverstärker-Unterdruck ist niedrig.
• Das Fahrzeug wird an einem Hang angehalten.
• Das Lenkrad wird betätigt.
• Aufgrund von Verkehr oder anderen Umständen wird das Fahrzeug wiederholt angehalten, so dass die Zeit, die der Motor durch das Stopp-Start-System abge-
stellt wird, extrem hoch ist.
• In großer Höhe.
• Die Motorkühlmitteltemperatur ist extrem hoch oder niedrig.
• Die Temperatur der Batterieflüssigkeit ist zu hoch oder zu niedrig.
• Die Batterie wurde vor Kurzem ausgetauscht oder die Batteriepole wurden vor Kurzem abgeklemmt.
Wenn die obigen Bedingungen sich verbessern, stoppt und startet das Stopp-Start-
System den Motor ab dem nächsten Mal, wenn das Fahrzeug angehalten wird.
AVENSIS_OM_OM20C68M_(EM).book Page 300 Wednesday, June 15, 20 16 11:21 AM
