411-1. Para una utilización segura
1
AVENSIS_OM_OM20C69S_(ES)
Seguridad de los pasajeros y del vehículo
ADVERTENCIA
●No intente montar, quitar, modificar, desmontar ni desechar usted mismo los cintu-
rones de seguridad. Para cualquier reparación que sea necesaria, lleve el vehículo
a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado. Una mala mani-
pulación del pretensor puede impedir su correcto funcionamiento, con el consi-
guiente riesgo de lesiones graves o incluso mortales.
● Cuando utilice el cinturón de hombro, asegúrese de que pase a través de la guía.
La colocación incorrecta del cinturón puede disminuir la protección en caso de
accidente y aumentar las posibilidades de sufrir lesiones graves en caso de coli-
sión o frenazo.
● Asegúrese siempre de que el cinturón de seguridad no está retorcido ni atrapado
en la guía o en el respaldo y de que está colocado correctamente.
AVENSIS_OM_OM20C69S_(ES).book Page 41 Wednesday, June 15, 201 6 12:26 PM

421-1. Para una utilización segura
AVENSIS_OM_OM20C69S_(ES)

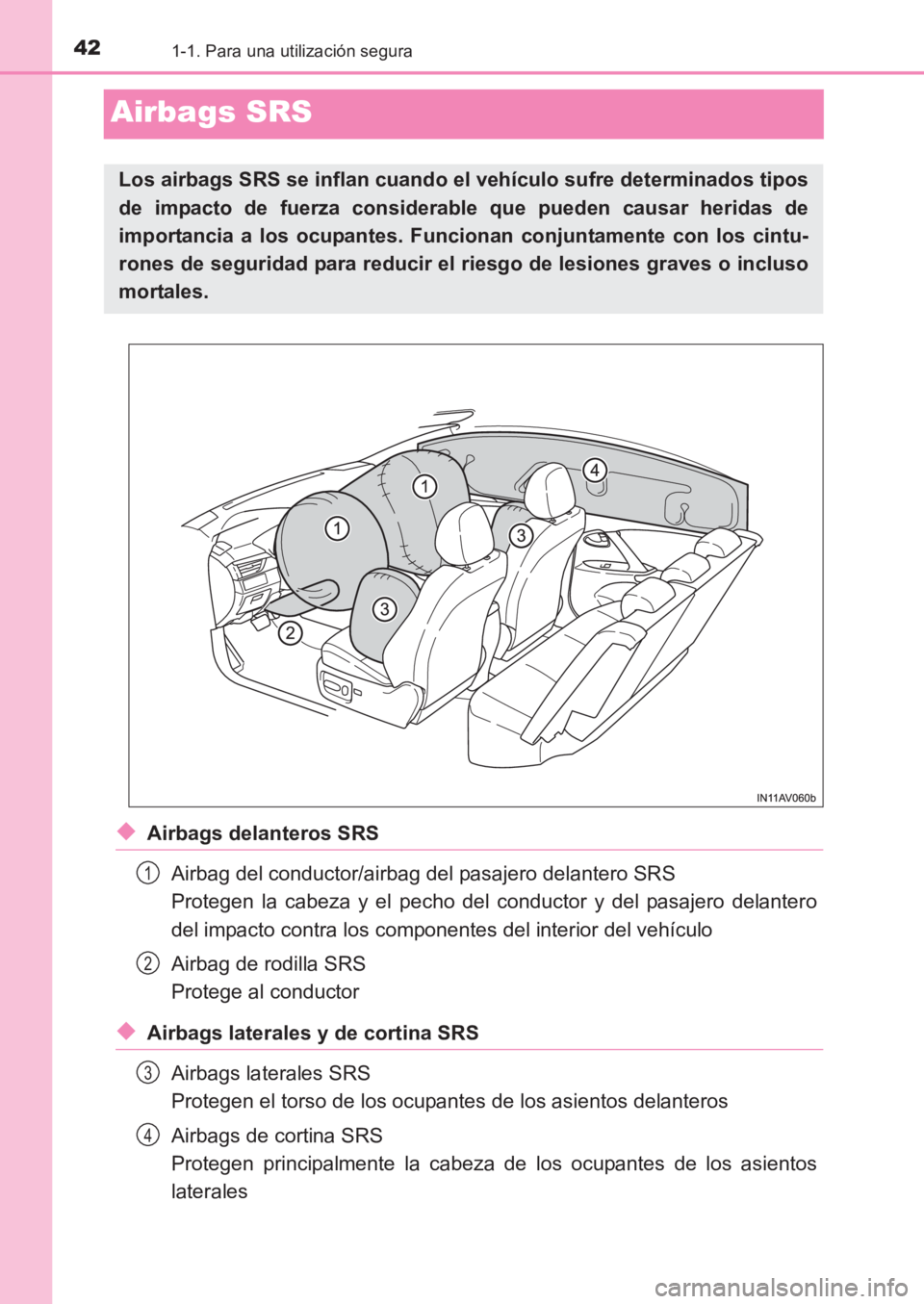

Airbags SRS
◆Airbags delanteros SRSAirbag del conductor/airbag del pasajero delantero SRS
Protegen la cabeza y el pecho del conductor y del pasajero delantero
del impacto contra los componentes del interior del vehículo
Airbag de rodilla SRS
Protege al conductor
◆Airbags laterales y de cortina SRSAirbags laterales SRS
Protegen el torso de los ocupantes de los asientos delanteros
Airbags de cortina SRS
Protegen principalmente la cabeza de los ocupantes de los asientos
laterales
Los airbags SRS se inflan cuando el vehículo sufre determinados tipos
de impacto de fuerza considerable que pueden causar heridas de
importancia a los ocupantes. Funcionan conjuntamente con los cintu-
rones de seguridad para reducir el riesgo de lesiones graves o incluso
mortales.
1
2
3
4
AVENSIS_OM_OM20C69S_(ES).book Page 42 Wednesday, June 15, 201 6 12:26 PM

431-1. Para una utilización segura
1
AVENSIS_OM_OM20C69S_(ES)
Seguridad de los pasajeros y del vehículo

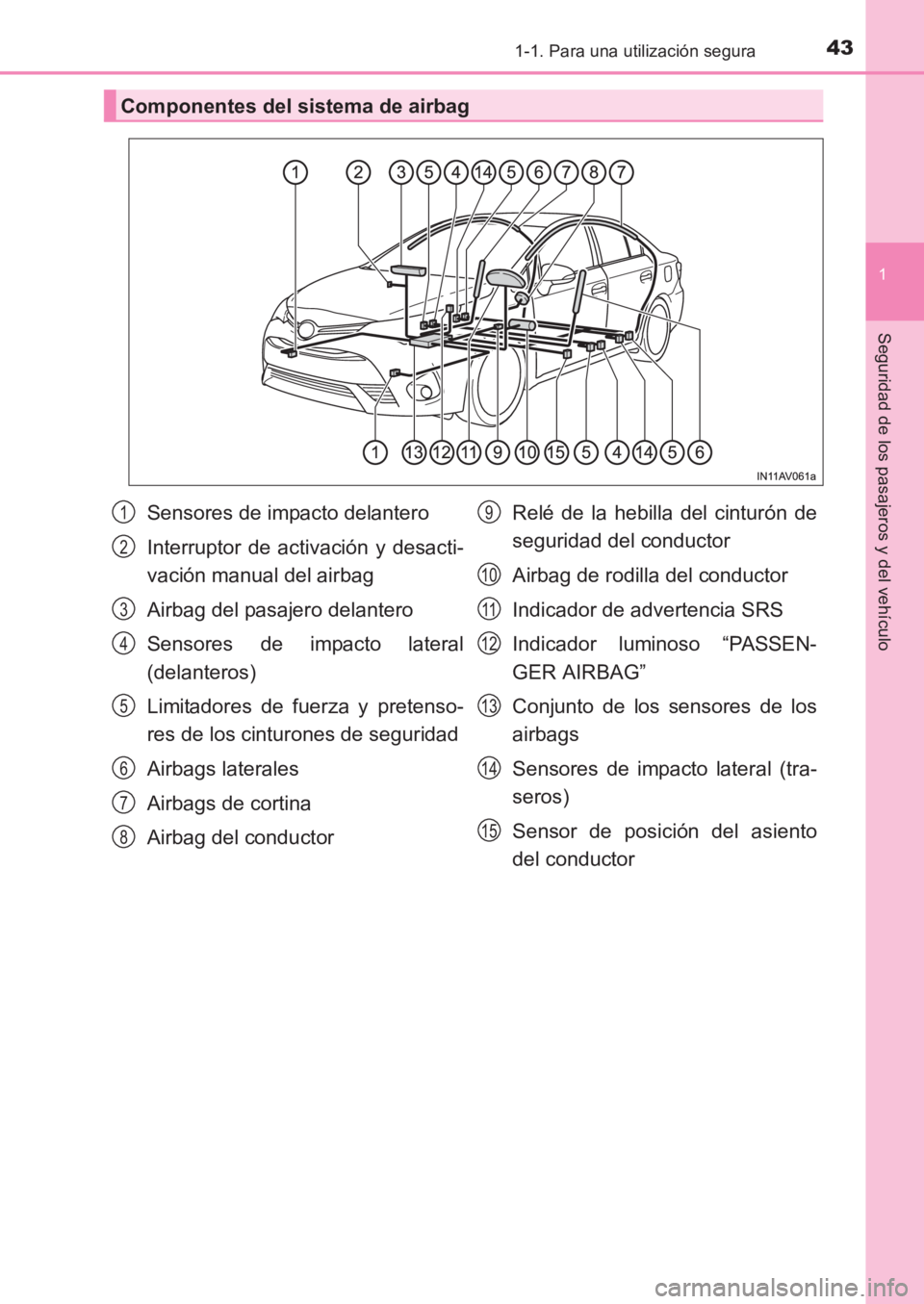

Componentes del sistema de airbag
Sensores de impacto delantero
Interruptor de activación y desacti-
vación manual del airbag
Airbag del pasajero delantero
Sensores de impacto lateral
(delanteros)
Limitadores de fuerza y pretenso-
res de los cinturones de seguridad
Airbags laterales
Airbags de cortina
Airbag del conductorRelé de la hebilla del cinturón de
seguridad del conductor
Airbag de rodilla del conductor
Indicador de advertencia SRS
Indicador luminoso “PASSEN-
GER AIRBAG”
Conjunto de los sensores de los
airbags
Sensores de impacto lateral (tra-
seros)
Sensor de posición del asiento
del conductor1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
AVENSIS_OM_OM20C69S_(ES).book Page 43 Wednesday, June 15, 201
6 12:26 PM

441-1. Para una utilización segura
AVENSIS_OM_OM20C69S_(ES)

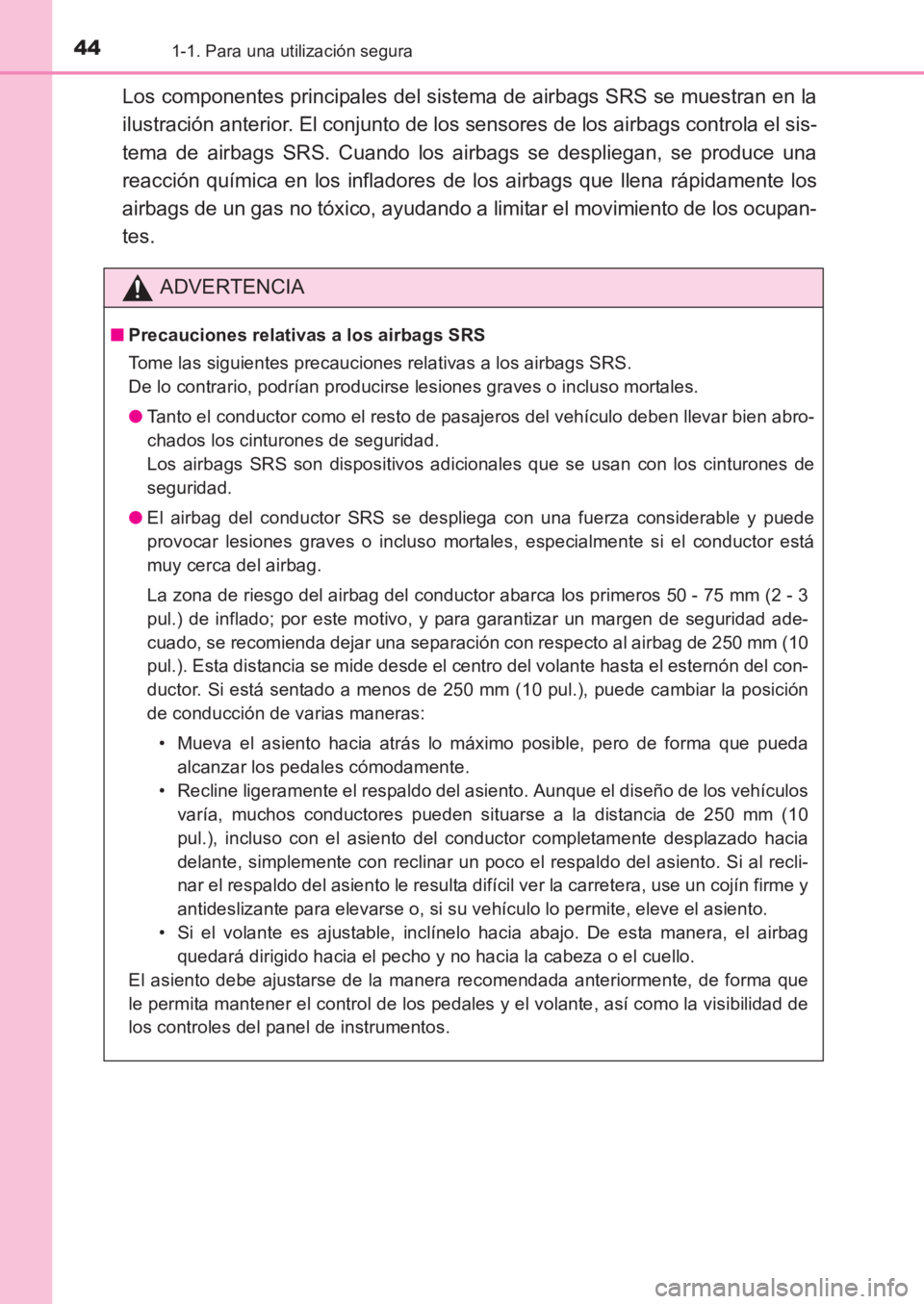

Los componentes principales del sistema de airbags SRS se muestran en la
ilustración anterior. El conjunto de los sensores de los airbags controla el sis-
tema de airbags SRS. Cuando los airbags se despliegan, se produce una
reacción química en los infladores de los airbags que llena rápidamente los
airbags de un gas no tóxico, ayudando a limitar el movimiento de los ocupan-
tes.
ADVERTENCIA
■Precauciones relativas a los airbags SRS
Tome las siguientes precauciones relativas a los airbags SRS.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
●Tanto el conductor como el resto de pasajeros del vehículo deben llevar bien abro-
chados los cinturones de seguridad.
Los airbags SRS son dispositivos adicionales que se usan con los cinturones de
seguridad.
● El airbag del conductor SRS se despliega con una fuerza considerable y puede
provocar lesiones graves o incluso mortales, especialmente si el conductor está
muy cerca del airbag.
La zona de riesgo del airbag del conductor abarca los primeros 50 - 75 mm (2 - 3
pul.) de inflado; por este motivo, y para garantizar un margen de seguridad ade-
cuado, se recomienda dejar una separación con respecto al airbag de 250 mm (10
pul.). Esta distancia se mide desde el centro del volante hasta el esternón del con-
ductor. Si está sentado a menos de 250 mm (10 pul.), puede cambiar la posición
de conducción de varias maneras:
• Mueva el asiento hacia atrás lo máximo posible, pero de forma que pueda alcanzar los pedales cómodamente.
• Recline ligeramente el respaldo del asiento. Aunque el diseño de los vehículos varía, muchos conductores pueden situarse a la distancia de 250 mm (10
pul.), incluso con el asiento del conductor completamente desplazado hacia
delante, simplemente con reclinar un poco el respaldo del asiento. Si al recli-
nar el respaldo del asiento le resulta difícil ver la carretera, use un cojín firme y
antideslizante para elevarse o, si su vehículo lo permite, eleve el asiento.
• Si el volante es ajustable, inclínelo hacia abajo. De esta manera, el airbag quedará dirigido hacia el pecho y no hacia la cabeza o el cuello.
El asiento debe ajustarse de la manera recomendada anteriormente, de forma que
le permita mantener el control de los pedales y el volante, así como la visibilidad de
los controles del panel de instrumentos.
AVENSIS_OM_OM20C69S_(ES).book Page 44 Wednesday, June 15, 201 6 12:26 PM

451-1. Para una utilización segura
1
AVENSIS_OM_OM20C69S_(ES)
Seguridad de los pasajeros y del vehículo
ADVERTENCIA
■Precauciones relativas a los airbags SRS

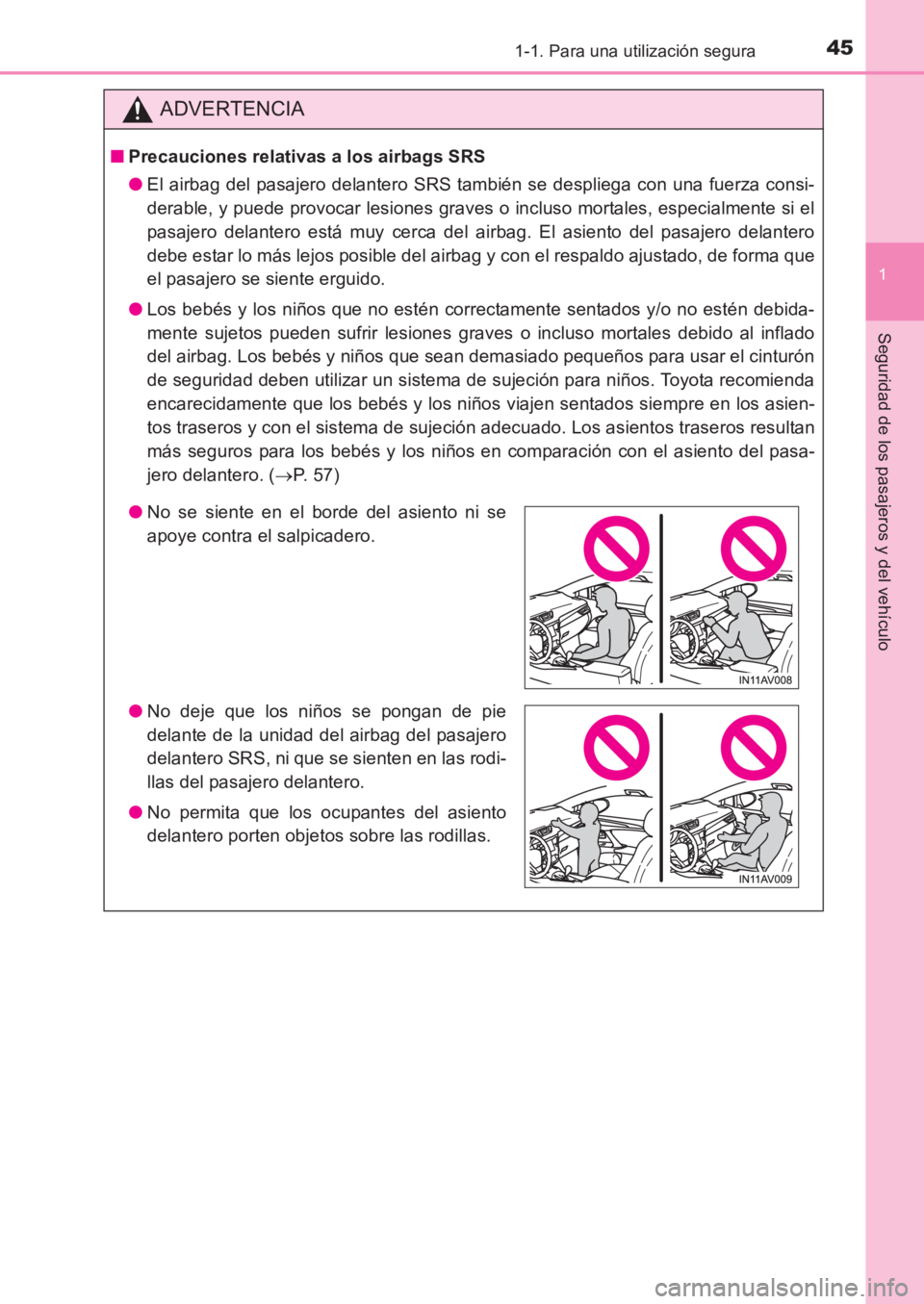

●El airbag del pasajero delantero SRS también se despliega con una fuerza consi-
derable, y puede provocar lesiones graves o incluso mortales, especialmente si el
pasajero delantero está muy cerca del airbag. El asiento del pasajero delantero
debe estar lo más lejos posible del airbag y con el respaldo ajustado, de forma que
el pasajero se siente erguido.
● Los bebés y los niños que no estén correctamente sentados y/o no estén debida-
mente sujetos pueden sufrir lesiones graves o incluso mortales debido al inflado
del airbag. Los bebés y niños que sean demasiado pequeños para usar el cinturón
de seguridad deben utilizar un sistema de sujeción para niños. Toyota recomienda
encarecidamente que los bebés y los niños viajen sentados siempre en los asien-
tos traseros y con el sistema de sujeción adecuado. Los asientos traseros resultan
más seguros para los bebés y los niños en comparación con el asiento del pasa-
jero delantero. ( →P. 5 7 )
● No se siente en el borde del asiento ni se
apoye contra el salpicadero.
● No deje que los niños se pongan de pie
delante de la unidad del airbag del pasajero
delantero SRS, ni que se sienten en las rodi-
llas del pasajero delantero.
● No permita que los ocupantes del asiento
delantero porten objetos sobre las rodillas.
AVENSIS_OM_OM20C69S_(ES).book Page 45 Wednesday, June 15, 201 6 12:26 PM

461-1. Para una utilización segura
AVENSIS_OM_OM20C69S_(ES)
ADVERTENCIA
■Precauciones relativas a los airbags SRS

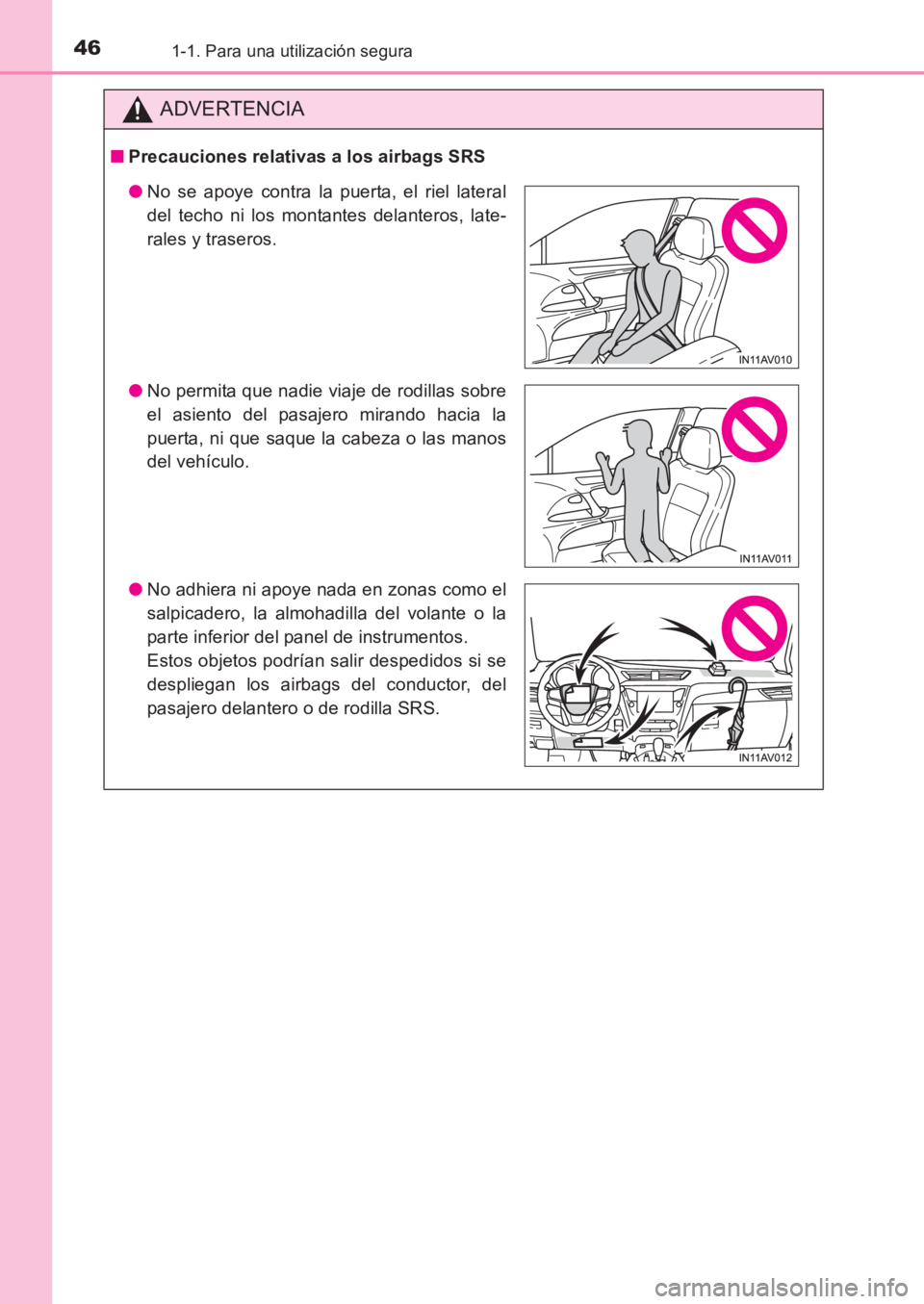

●No se apoye contra la puerta, el riel lateral
del techo ni los montantes delanteros, late-
rales y traseros.
● No permita que nadie viaje de rodillas sobre
el asiento del pasajero mirando hacia la
puerta, ni que saque la cabeza o las manos
del vehículo.
● No adhiera ni apoye nada en zonas como el
salpicadero, la almohadilla del volante o la
parte inferior del panel de instrumentos.
Estos objetos podrían salir despedidos si se
despliegan los airbags del conductor, del
pasajero delantero o de rodilla SRS.
AVENSIS_OM_OM20C69S_(ES).book Page 46 Wednesday, June 15, 201 6 12:26 PM

471-1. Para una utilización segura
1
AVENSIS_OM_OM20C69S_(ES)
Seguridad de los pasajeros y del vehículo
ADVERTENCIA
■Precauciones relativas a los airbags SRS

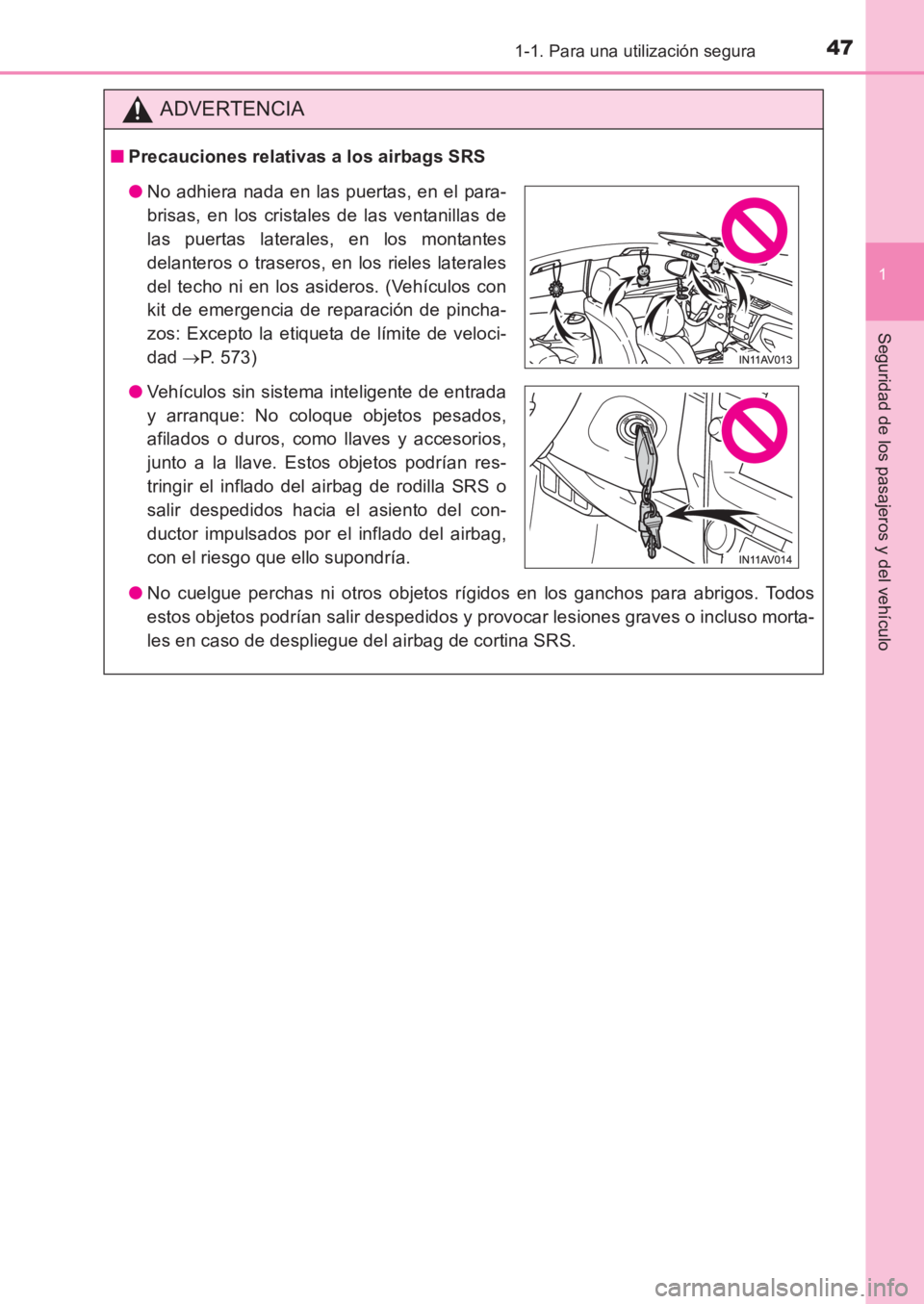

●No cuelgue perchas ni otros objetos rígidos en los ganchos para abrigos. Todos
estos objetos podrían salir despedidos y provocar lesiones graves o incluso morta-
les en caso de despliegue del airbag de cortina SRS.
●No adhiera nada en las puertas, en el para-
brisas, en los cristales de las ventanillas de
las puertas laterales, en los montantes
delanteros o traseros, en los rieles laterales
del techo ni en los asideros. (Vehículos con
kit de emergencia de reparación de pincha-
zos: Excepto la etiqueta de límite de veloci-
dad →P. 573)
● Vehículos sin sistema inteligente de entrada
y arranque: No coloque objetos pesados,
afilados o duros, como llaves y accesorios,
junto a la llave. Estos objetos podrían res-
tringir el inflado del airbag de rodilla SRS o
salir despedidos hacia el asiento del con-
ductor impulsados por el inflado del airbag,
con el riesgo que ello supondría.
AVENSIS_OM_OM20C69S_(ES).book Page 47 Wednesday, June 15, 201 6 12:26 PM

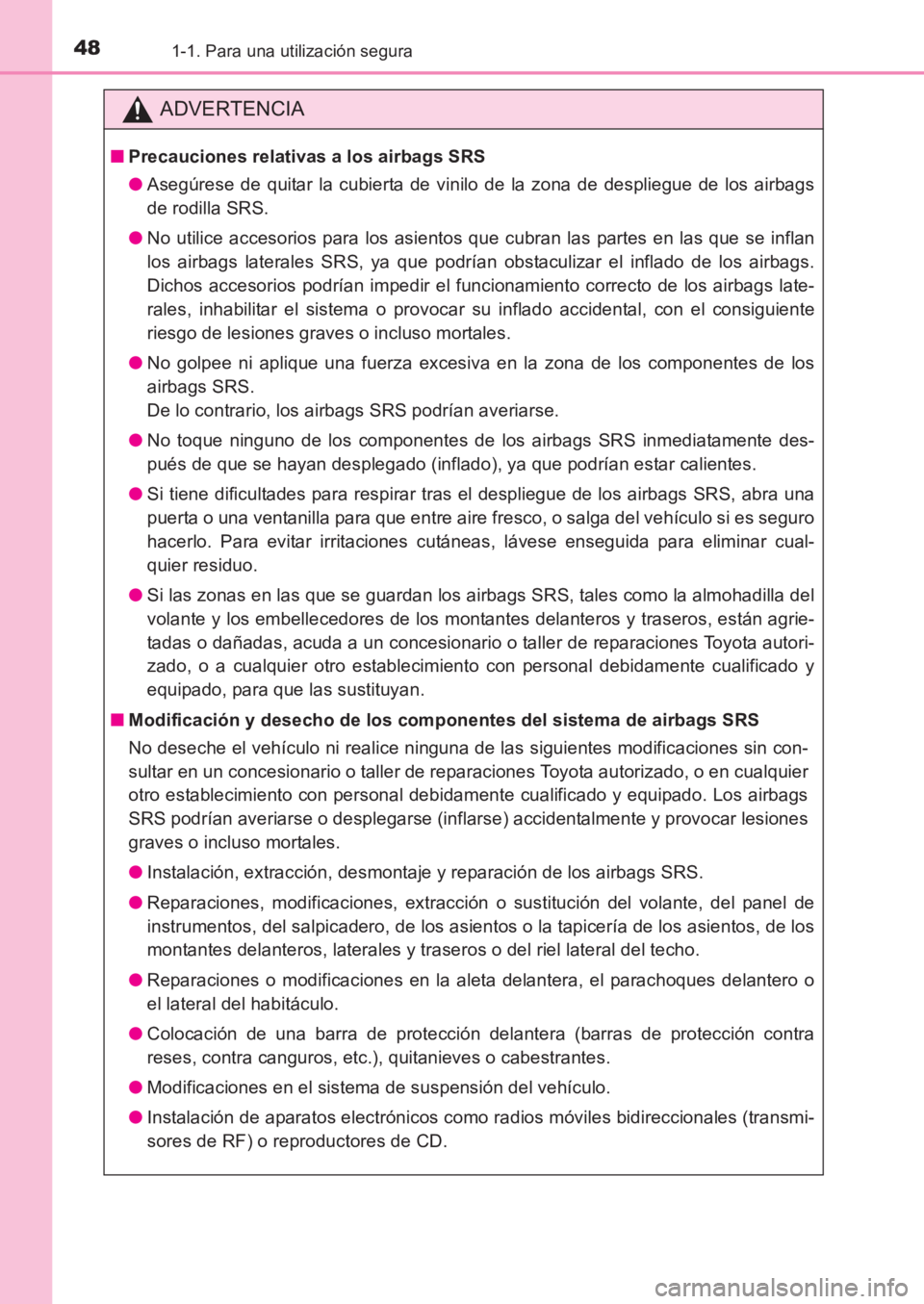

481-1. Para una utilización segura
AVENSIS_OM_OM20C69S_(ES)
ADVERTENCIA
■Precauciones relativas a los airbags SRS
●Asegúrese de quitar la cubierta de vinilo de la zona de despliegue de los airbags
de rodilla SRS.
● No utilice accesorios para los asientos que cubran las partes en las que se inflan
los airbags laterales SRS, ya que podrían obstaculizar el inflado de los airbags.
Dichos accesorios podrían impedir el funcionamiento correcto de los airbags late-
rales, inhabilitar el sistema o provocar su inflado accidental, con el consiguiente
riesgo de lesiones graves o incluso mortales.
● No golpee ni aplique una fuerza excesiva en la zona de los componentes de los
airbags SRS.
De lo contrario, los airbags SRS podrían averiarse.
● No toque ninguno de los componentes de los airbags SRS inmediatamente des-
pués de que se hayan desplegado (inflado), ya que podrían estar calientes.
● Si tiene dificultades para respirar tras el despliegue de los airbags SRS, abra una
puerta o una ventanilla para que entre aire fresco, o salga del vehículo si es seguro
hacerlo. Para evitar irritaciones cutáneas, lávese enseguida para eliminar cual-
quier residuo.
● Si las zonas en las que se guardan los airbags SRS, tales como la almohadilla del
volante y los embellecedores de los montantes delanteros y traseros, están agrie-
tadas o dañadas, acuda a un concesionario o taller de reparaciones Toyota autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y
equipado, para que las sustituyan.
■ Modificación y desecho de los componentes del sistema de airbags SRS
No deseche el vehículo ni realice ninguna de las siguientes modificaciones sin con-
sultar en un concesionario o taller de reparaciones Toyota autorizado, o en cualquier
otro establecimiento con personal debidamente cualificado y equipado. Los airbags
SRS podrían averiarse o desplegarse (inflarse) accidentalmente y provocar lesiones
graves o incluso mortales.
●Instalación, extracción, desmontaje y reparación de los airbags SRS.
● Reparaciones, modificaciones, extracción o sustitución del volante, del panel de
instrumentos, del salpicadero, de los asientos o la tapicería de los asientos, de los
montantes delanteros, laterales y traseros o del riel lateral del techo.
● Reparaciones o modificaciones en la aleta delantera, el parachoques delantero o
el lateral del habitáculo.
● Colocación de una barra de protección delantera (barras de protección contra
reses, contra canguros, etc.), quitanieves o cabestrantes.
● Modificaciones en el sistema de suspensión del vehículo.
● Instalación de aparatos electrónicos como radios móviles bidireccionales (transmi-
sores de RF) o reproductores de CD.
AVENSIS_OM_OM20C69S_(ES).book Page 48 Wednesday, June 15, 201 6 12:26 PM

491-1. Para una utilización segura
1
AVENSIS_OM_OM20C69S_(ES)
Seguridad de los pasajeros y del vehículo

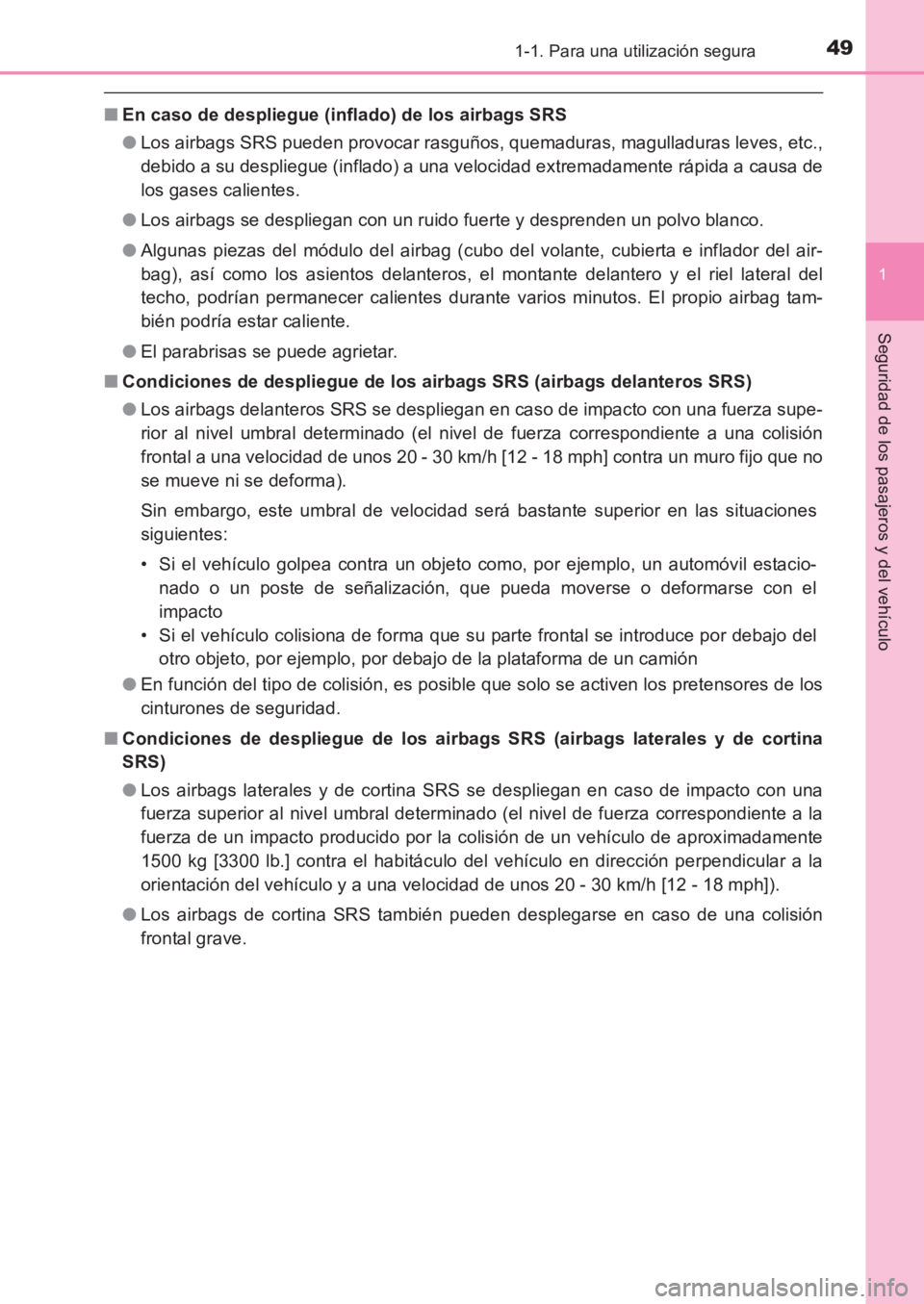

■En caso de despliegue (inflado) de los airbags SRS
●Los airbags SRS pueden provocar rasguños, quemaduras, magulladuras leves, etc.,
debido a su despliegue (inflado) a una velocidad extremadamente rápida a causa de
los gases calientes.
● Los airbags se despliegan con un ruido fuerte y desprenden un polvo blanco.
● Algunas piezas del módulo del airbag (cubo del volante, cubierta e inflador del air-
bag), así como los asientos delanteros, el montante delantero y el riel lateral del
techo, podrían permanecer calientes durante varios minutos. El propio airbag tam-
bién podría estar caliente.
● El parabrisas se puede agrietar.
■ Condiciones de despliegue de los airbags SRS (airbags delanteros SRS)
●Los airbags delanteros SRS se despliegan en caso de impacto con una fuerza supe-
rior al nivel umbral determinado (el nivel de fuerza correspondiente a una colisión
frontal a una velocidad de unos 20 - 30 km/h [12 - 18 mph] contra un muro fijo que no
se mueve ni se deforma).
Sin embargo, este umbral de velocidad será bastante superior en las situaciones
siguientes:
• Si el vehículo golpea contra un objeto como, por ejemplo, un automóvil estacio-
nado o un poste de señalización, que pueda moverse o deformarse con el
impacto
• Si el vehículo colisiona de forma que su parte frontal se introduce por debajo del otro objeto, por ejemplo, por debajo de la plataforma de un camión
● En función del tipo de colisión, es posible que solo se activen los pretensores de los
cinturones de seguridad.
■ Condiciones de despliegue de los airbags SRS (airbags laterales y de cortina
SRS)
●Los airbags laterales y de cortina SRS se despliegan en caso de impacto con una
fuerza superior al nivel umbral determinado (el nivel de fuerza correspondiente a la
fuerza de un impacto producido por la colisión de un vehículo de aproximadamente
1500 kg [3300 lb.] contra el habitáculo del vehículo en dirección perpendicular a la
orientación del vehículo y a una velocidad de unos 20 - 30 km/h [12 - 18 mph]).
● Los airbags de cortina SRS también pueden desplegarse en caso de una colisión
frontal grave.
AVENSIS_OM_OM20C69S_(ES).book Page 49 Wednesday, June 15, 201 6 12:26 PM

501-1. Para una utilización segura
AVENSIS_OM_OM20C69S_(ES)■

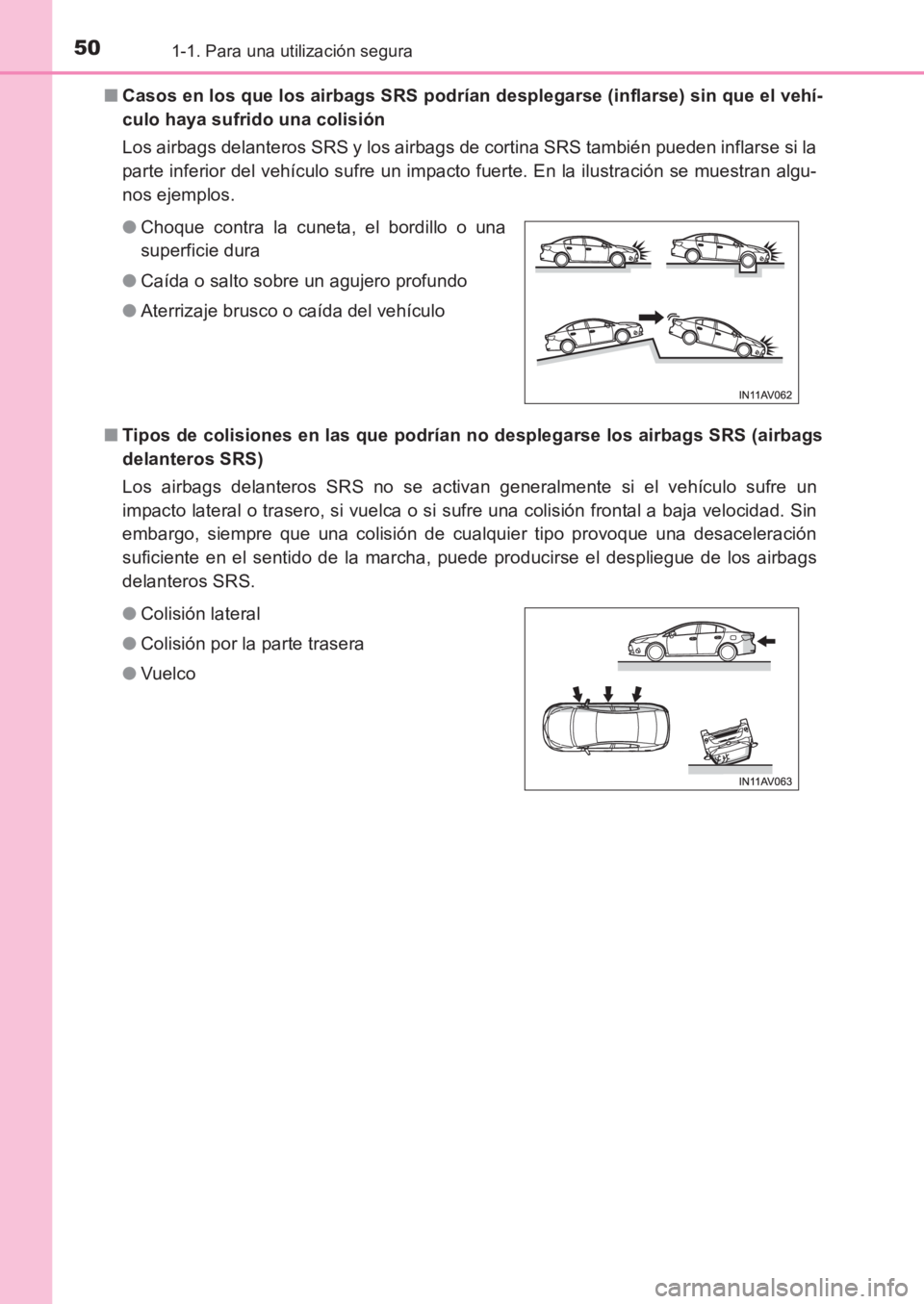

Casos en los que los airbags SRS podrían desplegarse (inflarse) sin que el vehí-
culo haya sufrido una colisión
Los airbags delanteros SRS y los airbags de cortina SRS también pueden inflarse si la
parte inferior del vehículo sufre un impacto fuerte. En la ilustración se muestran algu-
nos ejemplos.
■ Tipos de colisiones en las que podrían no desplegarse los airbags SRS (airbags
delanteros SRS)
Los airbags delanteros SRS no se activan generalmente si el vehículo sufre un
impacto lateral o trasero, si vuelca o si sufre una colisión frontal a baja velocidad. Sin
embargo, siempre que una colisión de cualquier tipo provoque una desaceleración
suficiente en el sentido de la marcha, puede producirse el despliegue de los airbags
delanteros SRS. ●Choque contra la cuneta, el bordillo o una
superficie dura
● Caída o salto sobre un agujero profundo
● Aterrizaje brusco o caída del vehículo
● Colisión lateral
● Colisión por la parte trasera
● Vu elco
AVENSIS_OM_OM20C69S_(ES).book Page 50 Wednesday, June 15, 201 6 12:26 PM
