4917-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

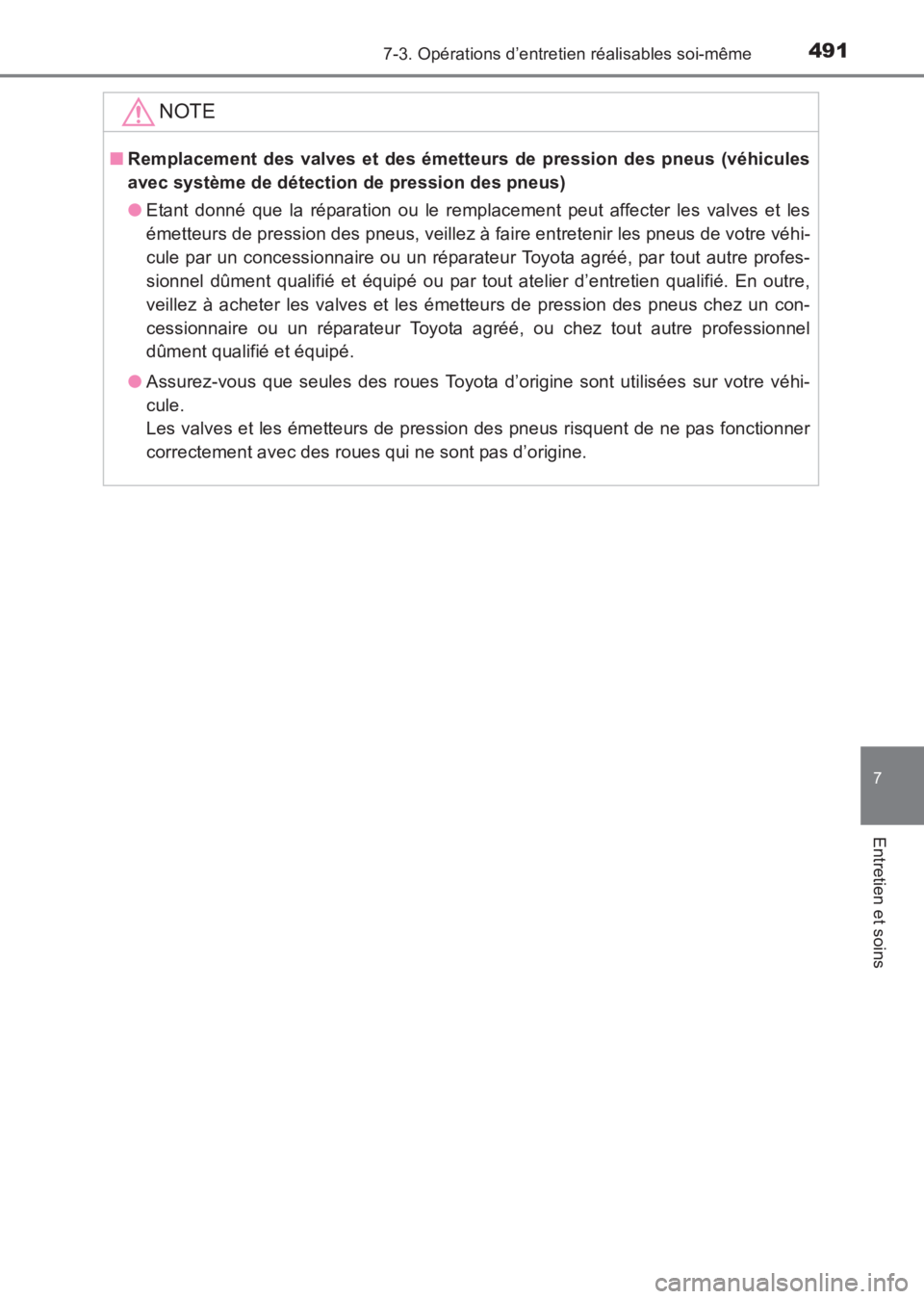

NOTE
■Remplacement des valves et des émetteurs de pression des pneus (véhicules
avec système de détection de pression des pneus)
●Etant donné que la réparation ou le remplacement peut affecter les valves et les
émetteurs de pression des pneus, veillez à faire entretenir les pneus de votre véhi-
cule par un concessionnaire ou un réparateur Toyota agréé, par tout autre profes-
sionnel dûment qualifié et équipé ou par tout atelier d’entretien qualifié. En outre,
veillez à acheter les valves et les émetteurs de pression des pneus chez un con-
cessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel
dûment qualifié et équipé.
● Assurez-vous que seules des roues Toyota d’origine sont utilisées sur votre véhi-
cule.
Les valves et les émetteurs de pression des pneus risquent de ne pas fonctionner
correctement avec des roues qui ne sont pas d’origine.
AVENSIS_OM_OM20C67K_(EK).book Page 491 Wednesday, June 15, 20 16 10:33 AM

4927-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)

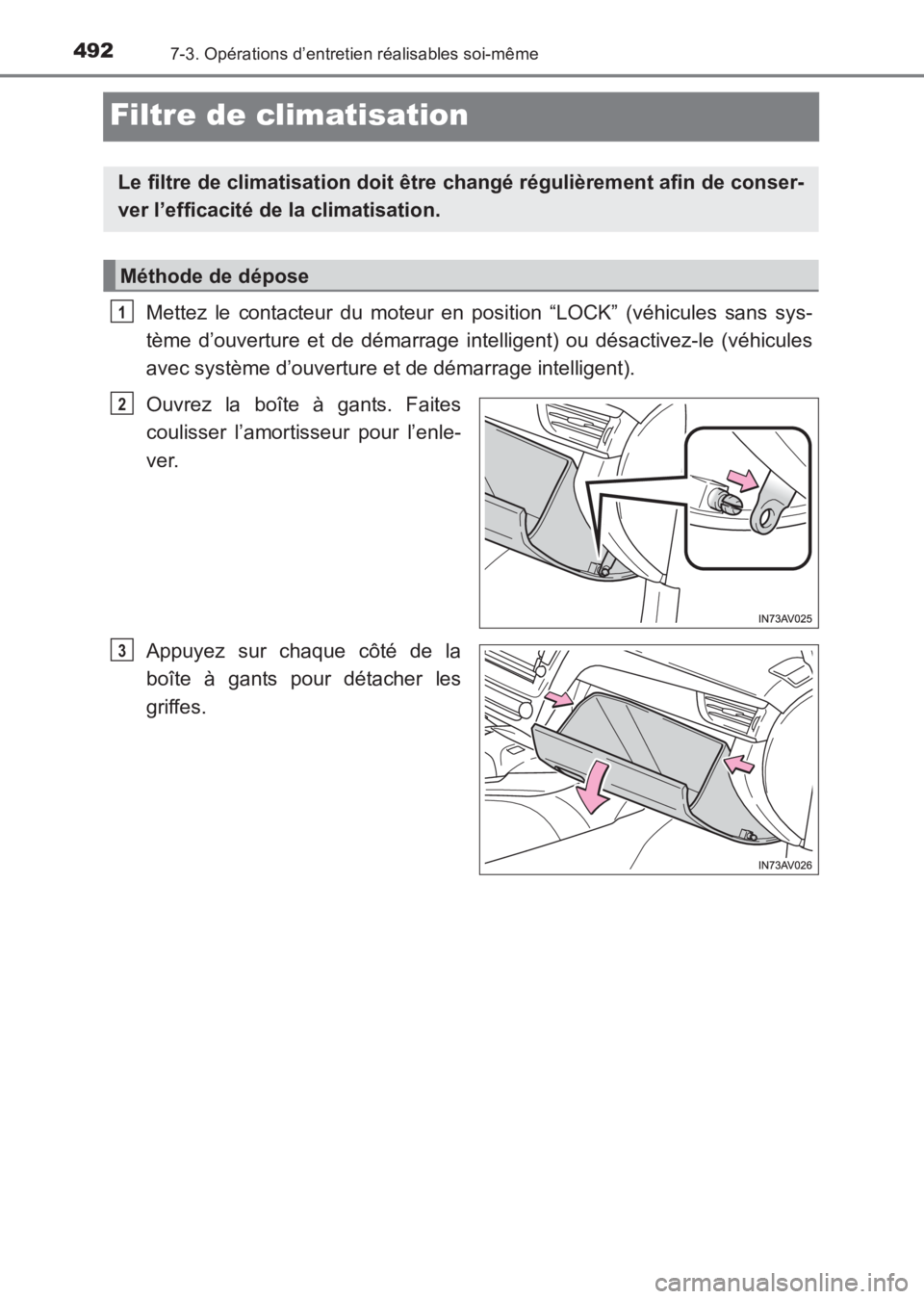

Filtre de climatisation
Mettez le contacteur du moteur en position “LOCK” (véhicules sans sys-
tème d’ouverture et de démarrage intelligent) ou désactivez-le (véhicules
avec système d’ouverture et de démarrage intelligent).
Ouvrez la boîte à gants. Faites
coulisser l’amortisseur pour l’enle-
ver.
Appuyez sur chaque côté de la
boîte à gants pour détacher les
griffes.
Le filtre de climatisation doit être changé régulièrement afin de conser-
ver l’efficacité de la climatisation.
Méthode de dépose
1
2
3
AVENSIS_OM_OM20C67K_(EK).book Page 492 Wednesday, June 15, 20 16 10:33 AM

4937-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

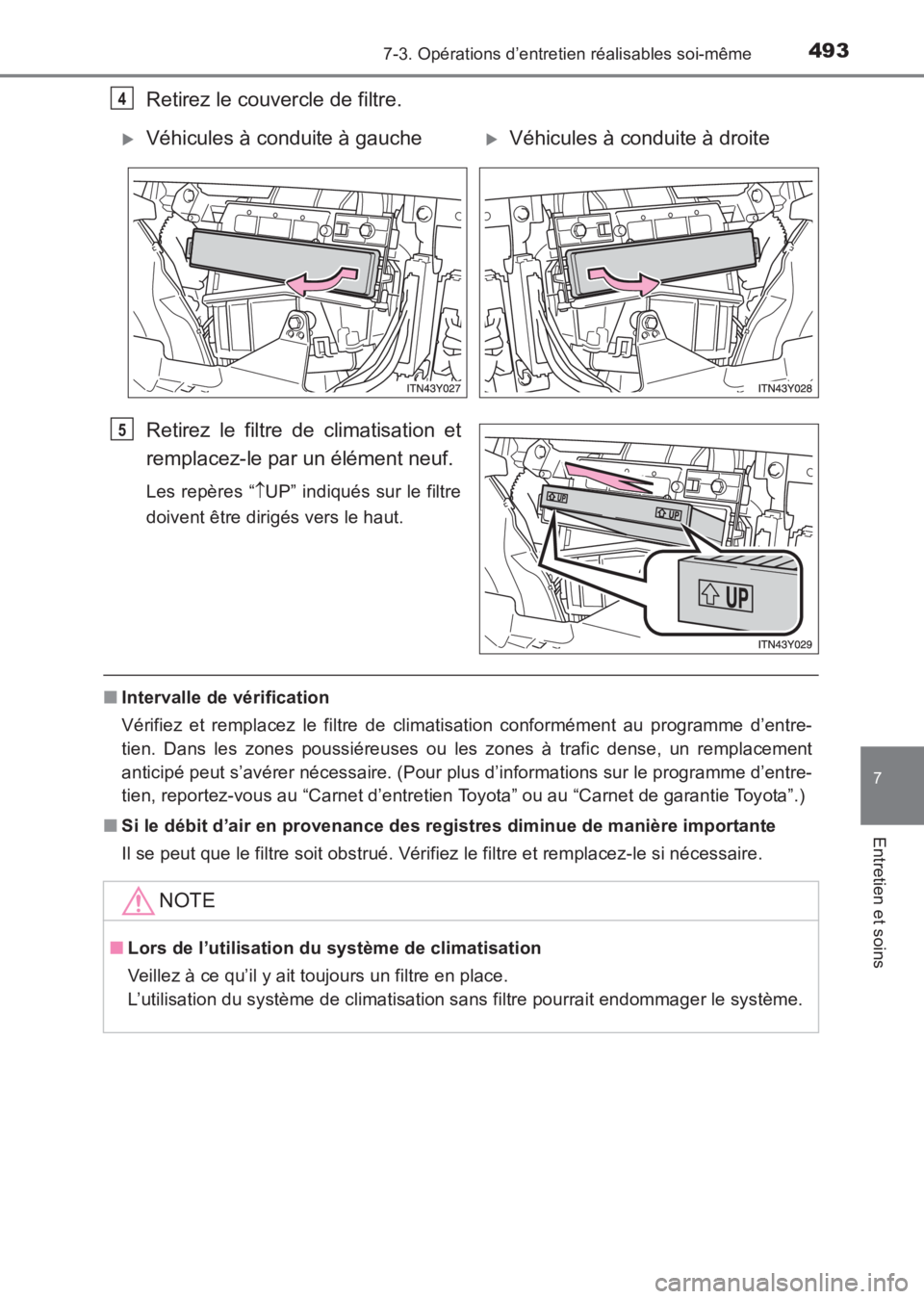

Retirez le couvercle de filtre.
Retirez le filtre de climatisation et
remplacez-le par un élément neuf.
Les repères “↑UP” indiqués sur le filtre
doivent être dirigés vers le haut.
■ Intervalle de vérification
Vérifiez et remplacez le filtre de climatisation conformément au programme d’entre-
tien. Dans les zones poussiéreuses ou les zones à trafic dense, un remplacement
anticipé peut s’avérer nécessaire. (Pour plus d’informations sur le programme d’entre-
tien, reportez-vous au “Carnet d’entretien Toyota” ou au “Carnet de garantie Toyota”.)
■ Si le débit d’air en provenance des registres diminue de manière importante
Il se peut que le filtre soit obstrué. Vérifiez le filtre et remplacez-le si nécessaire.
4
XVéhicules à conduite à gaucheXVéhicules à conduite à droite
5
NOTE
■Lors de l’utilisation du système de climatisation
Veillez à ce qu’il y ait toujours un filtre en place.
L’utilisation du système de climatisation sans filtre pourrait endommager le système.
AVENSIS_OM_OM20C67K_(EK).book Page 493 Wednesday, June 15, 20 16 10:33 AM

4947-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)

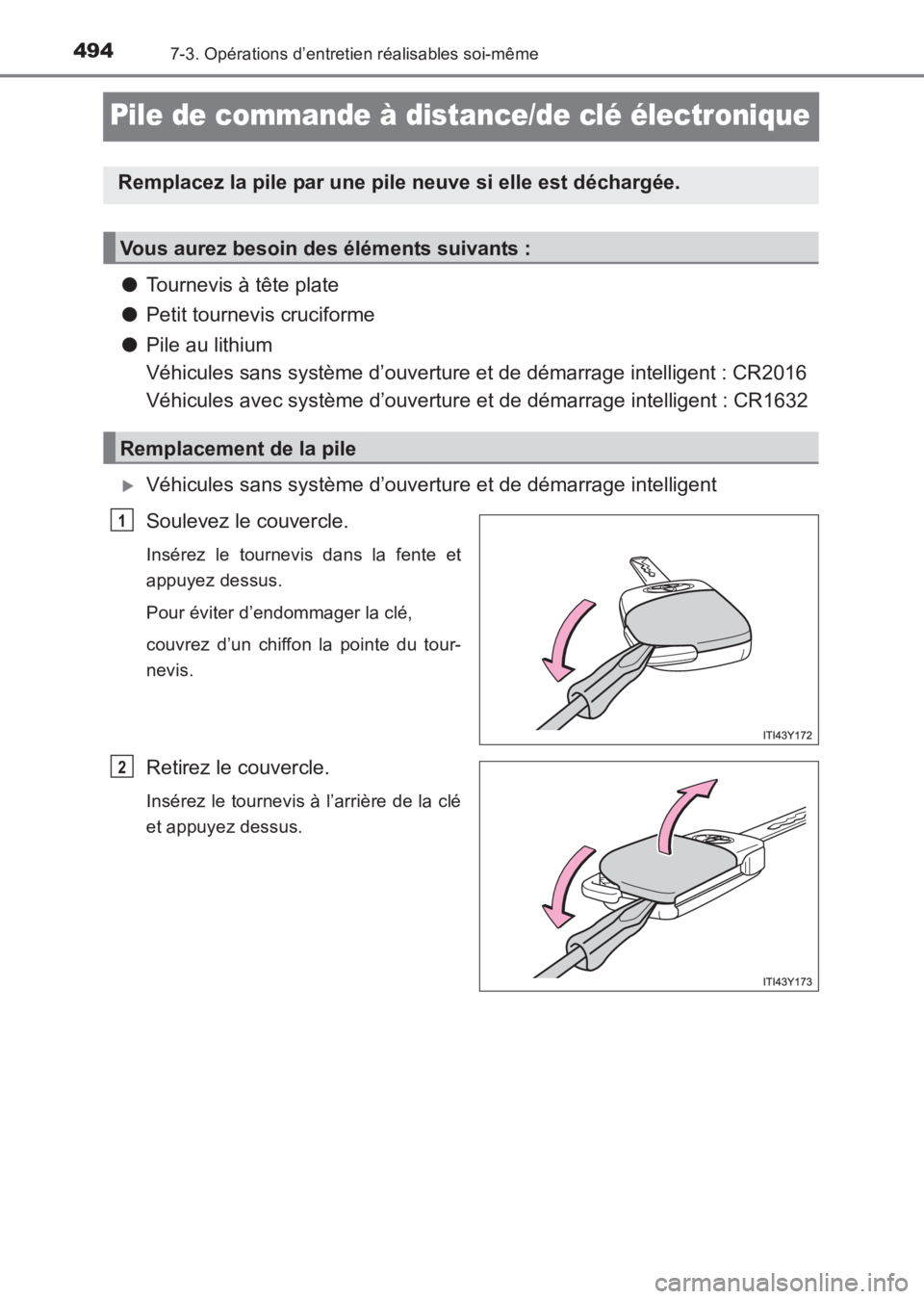

Pile de commande à distance/de clé électronique
●Tournevis à tête plate
● Petit tournevis cruciforme
● Pile au lithium
Véhicules sans système d’ouverture et de démarrage intelligent : CR2016
Véhicules avec système d’ouverture et de démarrage intelligent : CR1632
XVéhicules sans système d’ouverture et de démarrage intelligent
Soulevez le couvercle.
Insérez le tournevis dans la fente et
appuyez dessus.
Pour éviter d’endommager la clé,
couvrez d’un chiffon la pointe du tour-
nevis.
Retirez le couvercle.
Insérez le tournevis à l’arrière de la clé
et appuyez dessus.
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2
AVENSIS_OM_OM20C67K_(EK).book Page 494 Wednesday, June 15, 20 16 10:33 AM

4957-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

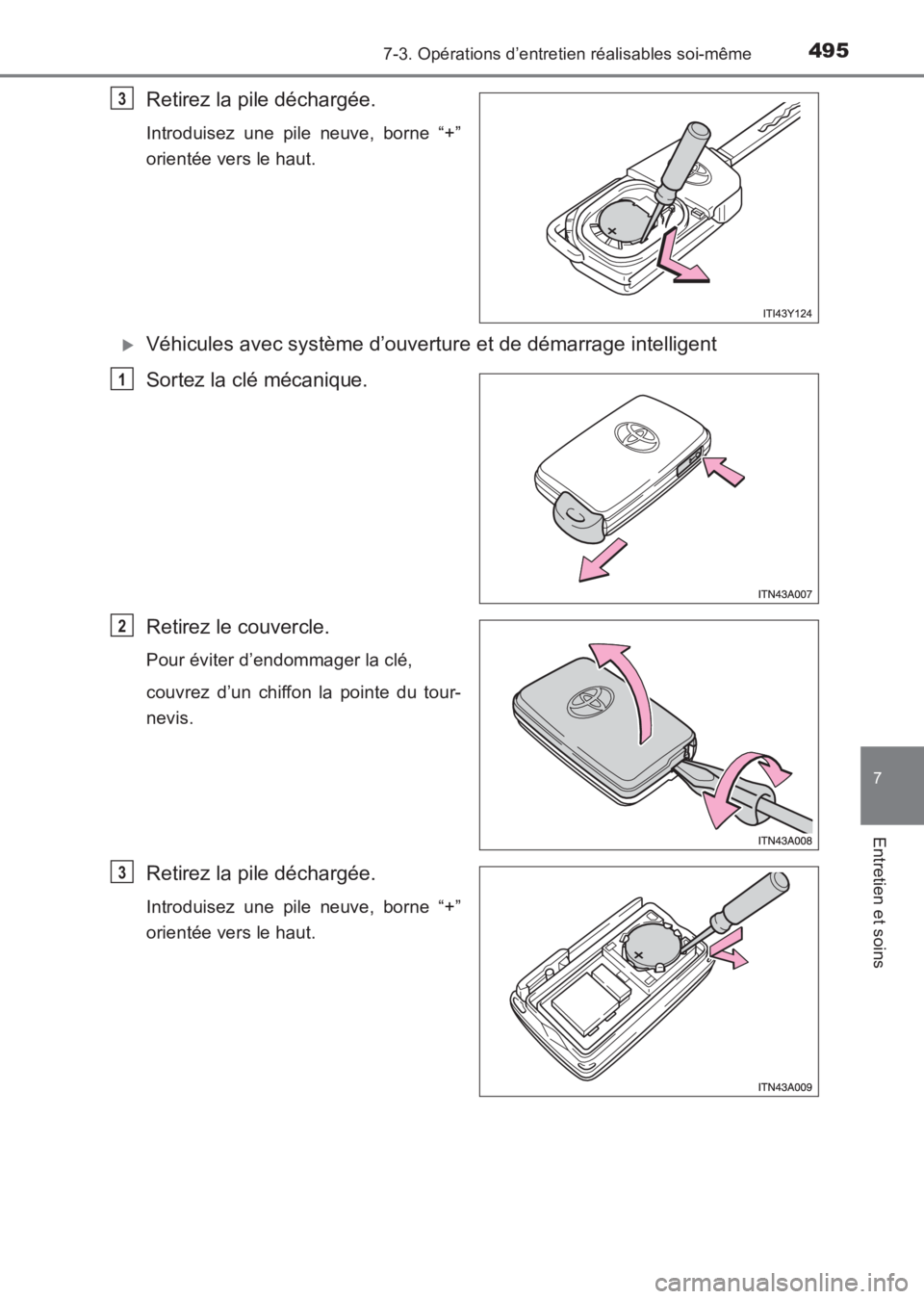

Retirez la pile déchargée.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
XVéhicules avec système d’ouverture et de démarrage intelligent
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé,
couvrez d’un chiffon la pointe du tour-
nevis.
Retirez la pile déchargée.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
3
1
2
3
AVENSIS_OM_OM20C67K_(EK).book Page 495 Wednesday, June 15, 2016 10:33 AM

4967-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)

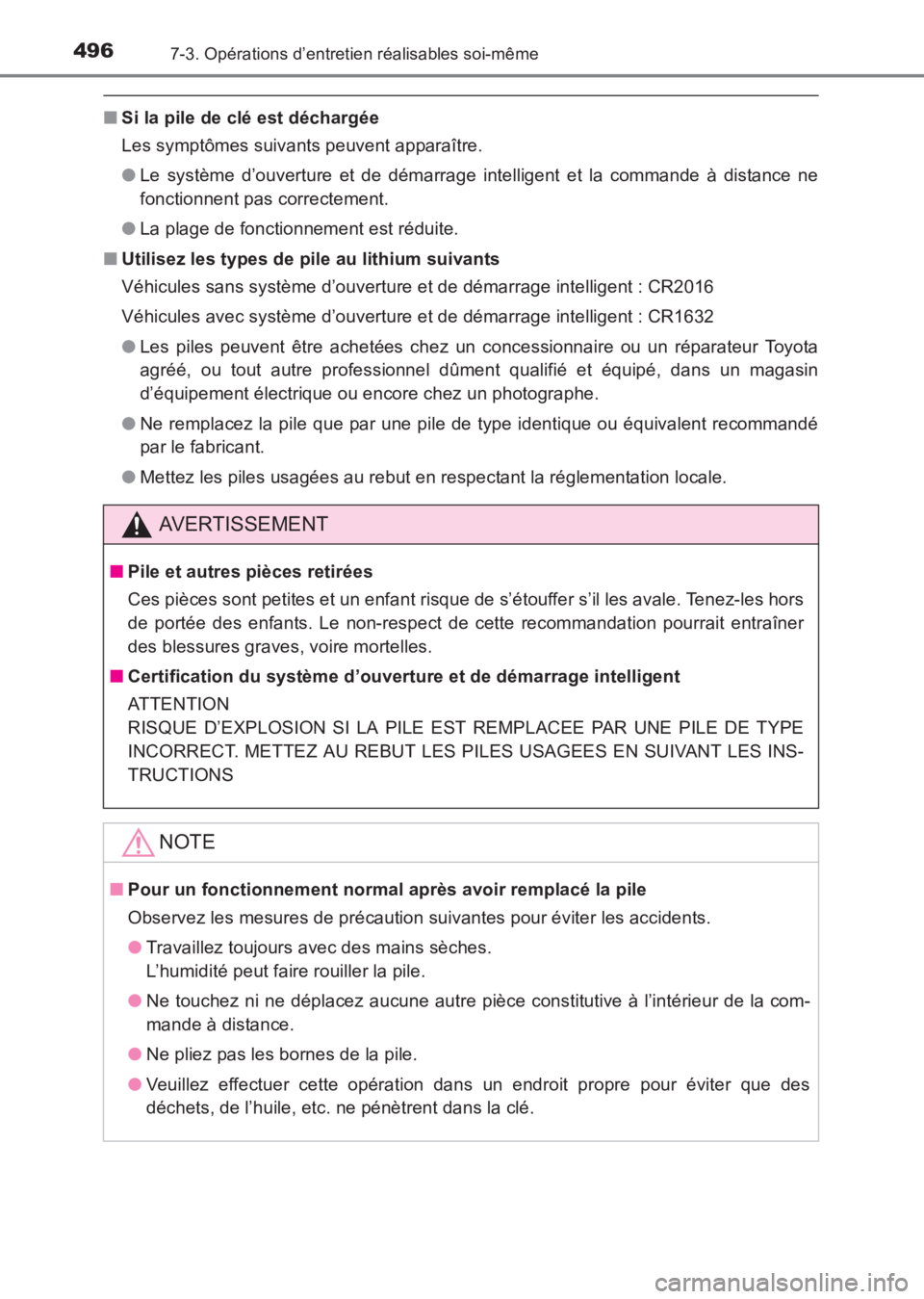

■Si la pile de clé est déchargée
Les symptômes suivants peuvent apparaître.
●Le système d’ouverture et de démarrage intelligent et la commande à distance ne
fonctionnent pas correctement.
● La plage de fonctionnement est réduite.
■ Utilisez les types de pile au lithium suivants
Véhicules sans système d’ouverture et de démarrage intelligent : CR2016
Véhicules avec système d’ouverture et de démarrage intelligent : CR1632
●Les piles peuvent être achetées chez un concessionnaire ou un réparateur Toyota
agréé, ou tout autre professionnel dûment qualifié et équipé, dans un magasin
d’équipement électrique ou encore chez un photographe.
● Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
● Mettez les piles usagées au rebut en respectant la réglementation locale.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque de s’étouffer s’il les avale. Tenez-les hors
de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■ Certification du système d’ouverture et de démarrage intelligent
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT. METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES INS-
TRUCTIONS
NOTE
■Pour un fonctionnement normal après avoir remplacé la pile
Observez les mesures de précaution suivantes pour éviter les accidents.
●Travaillez toujours avec des mains sèches.
L’humidité peut faire rouiller la pile.
● Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
● Ne pliez pas les bornes de la pile.
● Veuillez effectuer cette opération dans un endroit propre pour éviter que des
déchets, de l’huile, etc. ne pénètrent dans la clé.
AVENSIS_OM_OM20C67K_(EK).book Page 496 Wednesday, June 15, 20 16 10:33 AM

4977-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

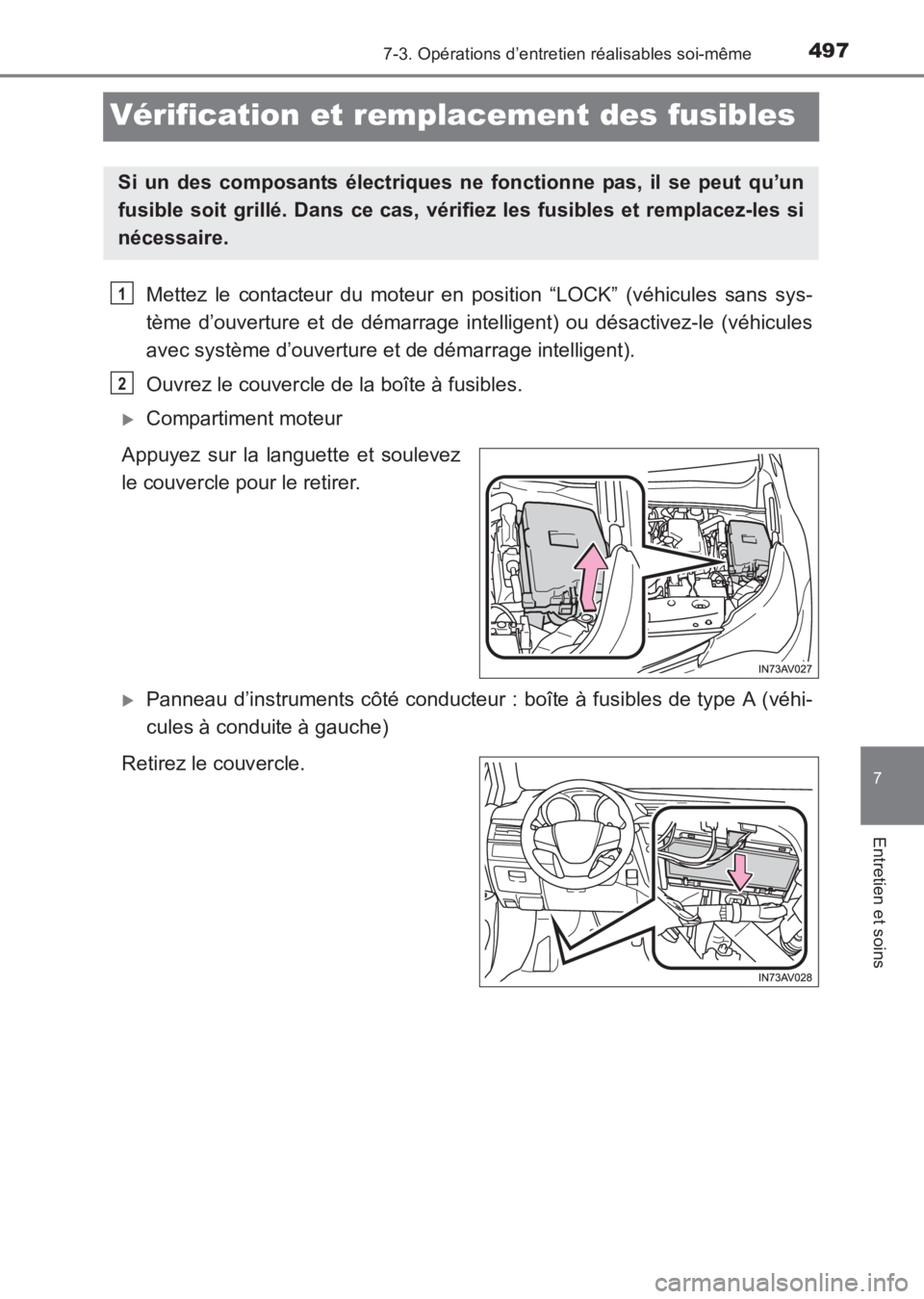

Vérification et remplacement des fusibles
Mettez le contacteur du moteur en position “LOCK” (véhicules sans sys-
tème d’ouverture et de démarrage intelligent) ou désactivez-le (véhicules
avec système d’ouverture et de démarrage intelligent).
Ouvrez le couvercle de la boîte à fusibles.
XCompartiment moteur
Appuyez sur la languette et soulevez
le couvercle pour le retirer.
XPanneau d’instruments côté conducteur : boîte à fusibles de type A (véhi-
cules à conduite à gauche)
Retirez le couvercle.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2
AVENSIS_OM_OM20C67K_(EK).book Page 497 Wednesday, June 15, 20 16 10:33 AM

4987-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)

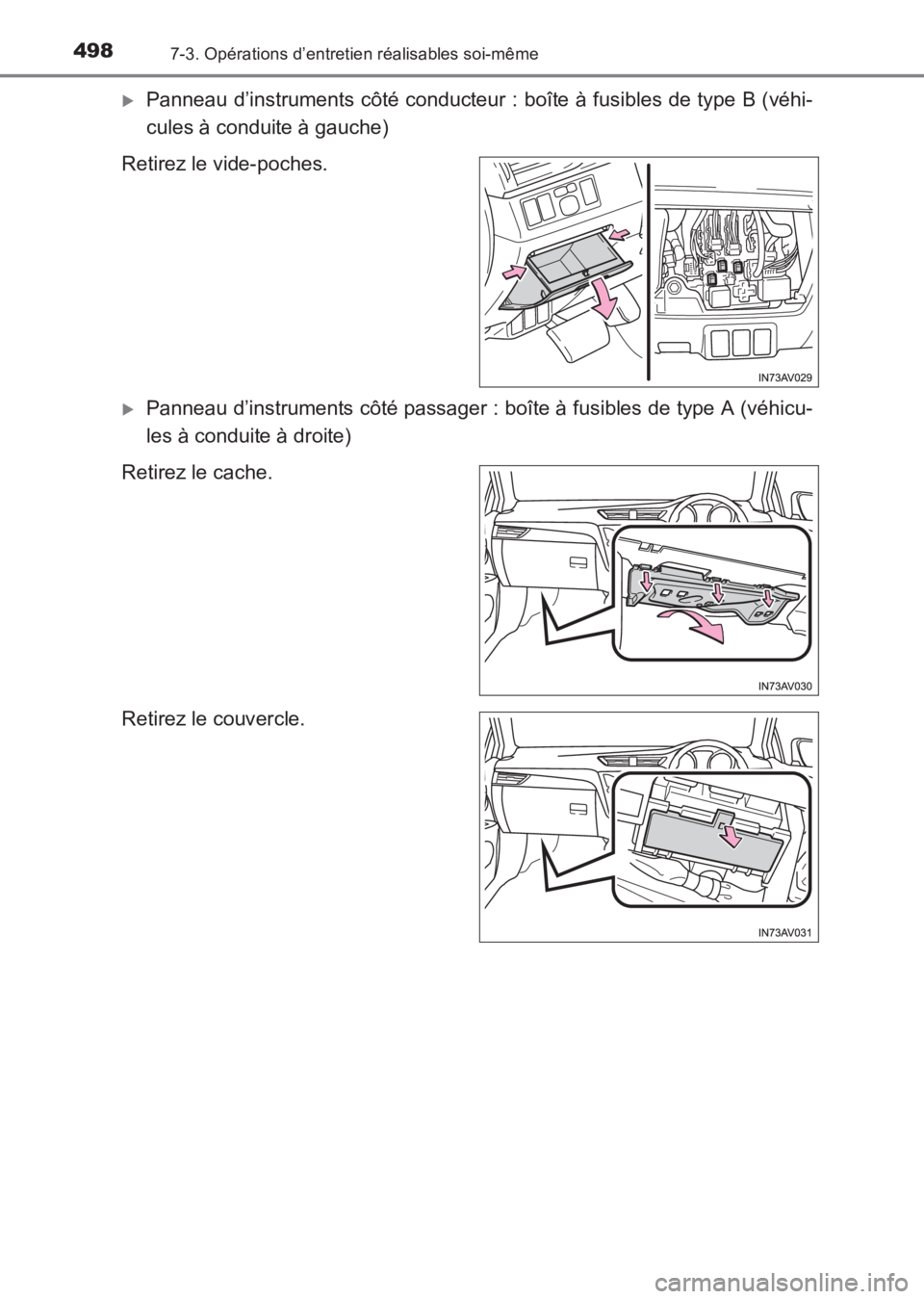

XPanneau d’instruments côté conducteur : boîte à fusibles de type B (véhi-
cules à conduite à gauche)
Retirez le vide-poches.
XPanneau d’instruments côté passager : boîte à fusibles de type A (véhicu-
les à conduite à droite)
Retirez le cache.
Retirez le couvercle.
AVENSIS_OM_OM20C67K_(EK).book Page 498 Wednesday, June 15, 20 16 10:33 AM

4997-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

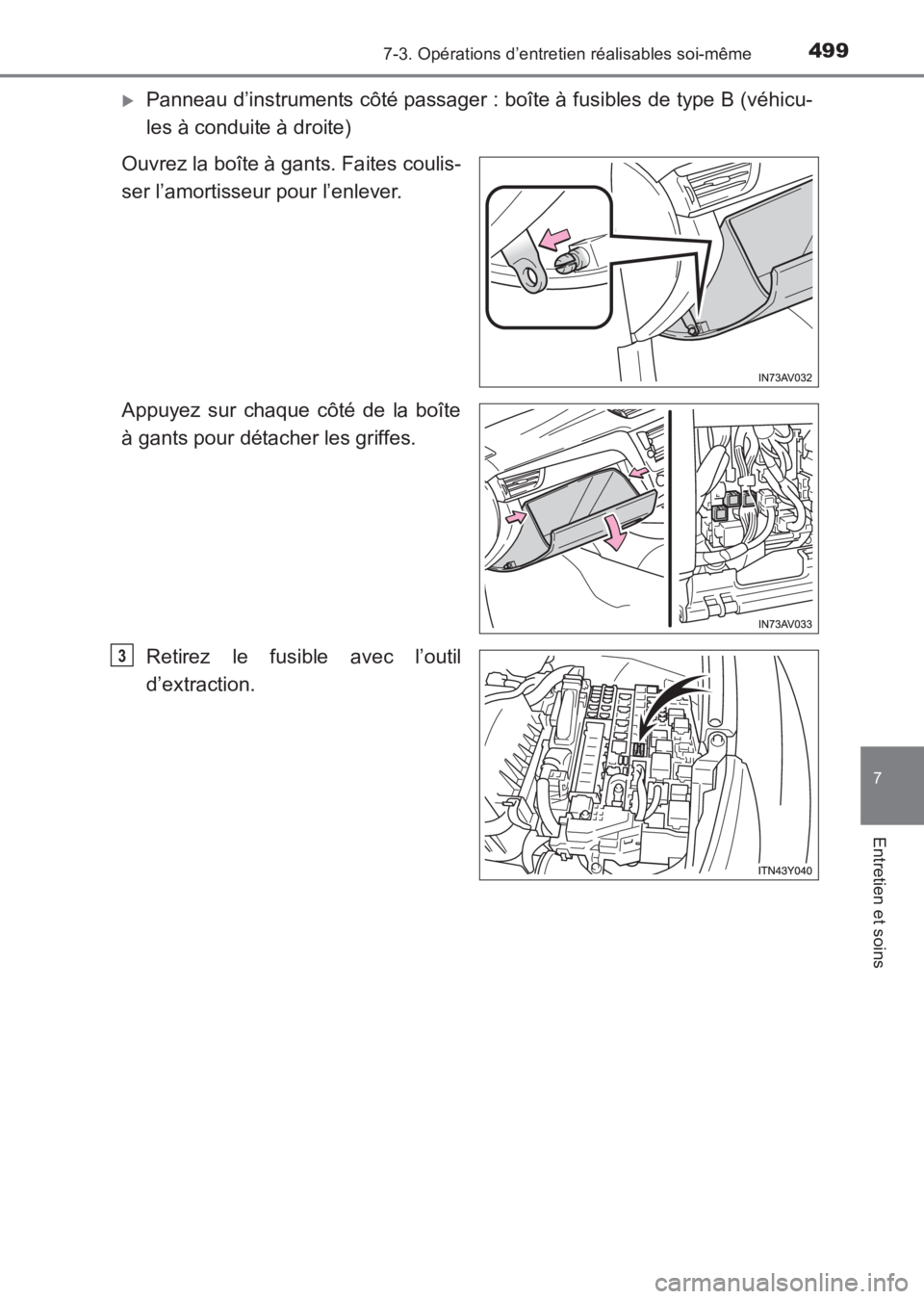

XPanneau d’instruments côté passager : boîte à fusibles de type B (véhicu-
les à conduite à droite)
Ouvrez la boîte à gants. Faites coulis-
ser l’amortisseur pour l’enlever.
Appuyez sur chaque côté de la boîte
à gants pour détacher les griffes.
Retirez le fusible avec l’outil
d’extraction.
3
AVENSIS_OM_OM20C67K_(EK).book Page 499 Wednesday, June 15, 20 16 10:33 AM

5007-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)

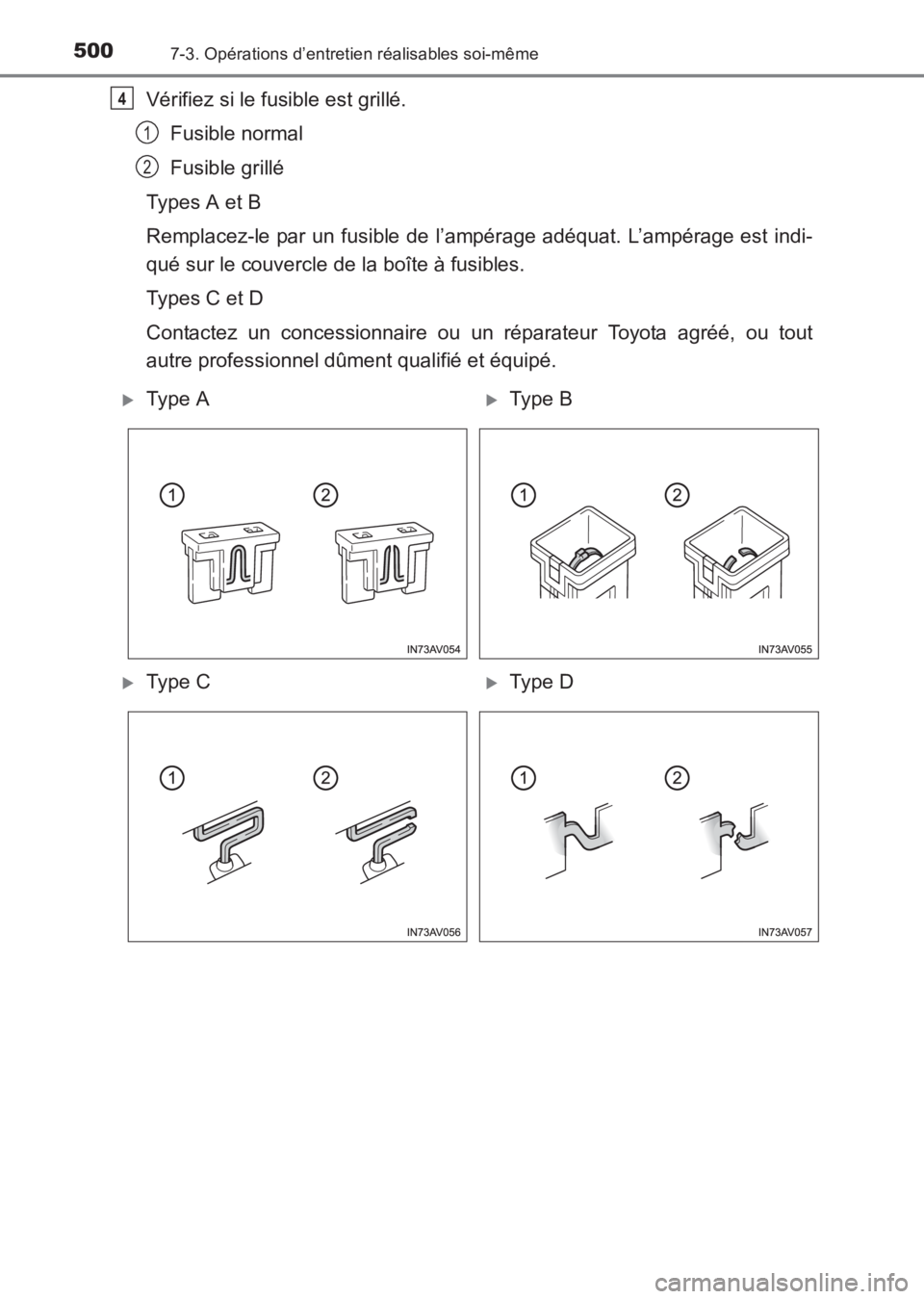

Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B
Remplacez-le par un fusible de l’ampérage adéquat. L’ampérage est indi-
qué sur le couvercle de la boîte à fusibles.
Types C et D
Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout
autre professionnel dûment qualifié et équipé.4
1
2
XType AXType B
XType CXType D
AVENSIS_OM_OM20C67K_(EK).book Page 500 Wednesday, June 15, 20 16 10:33 AM
