TOYOTA AVENSIS 2017 Notices Demploi (in French)

5117-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

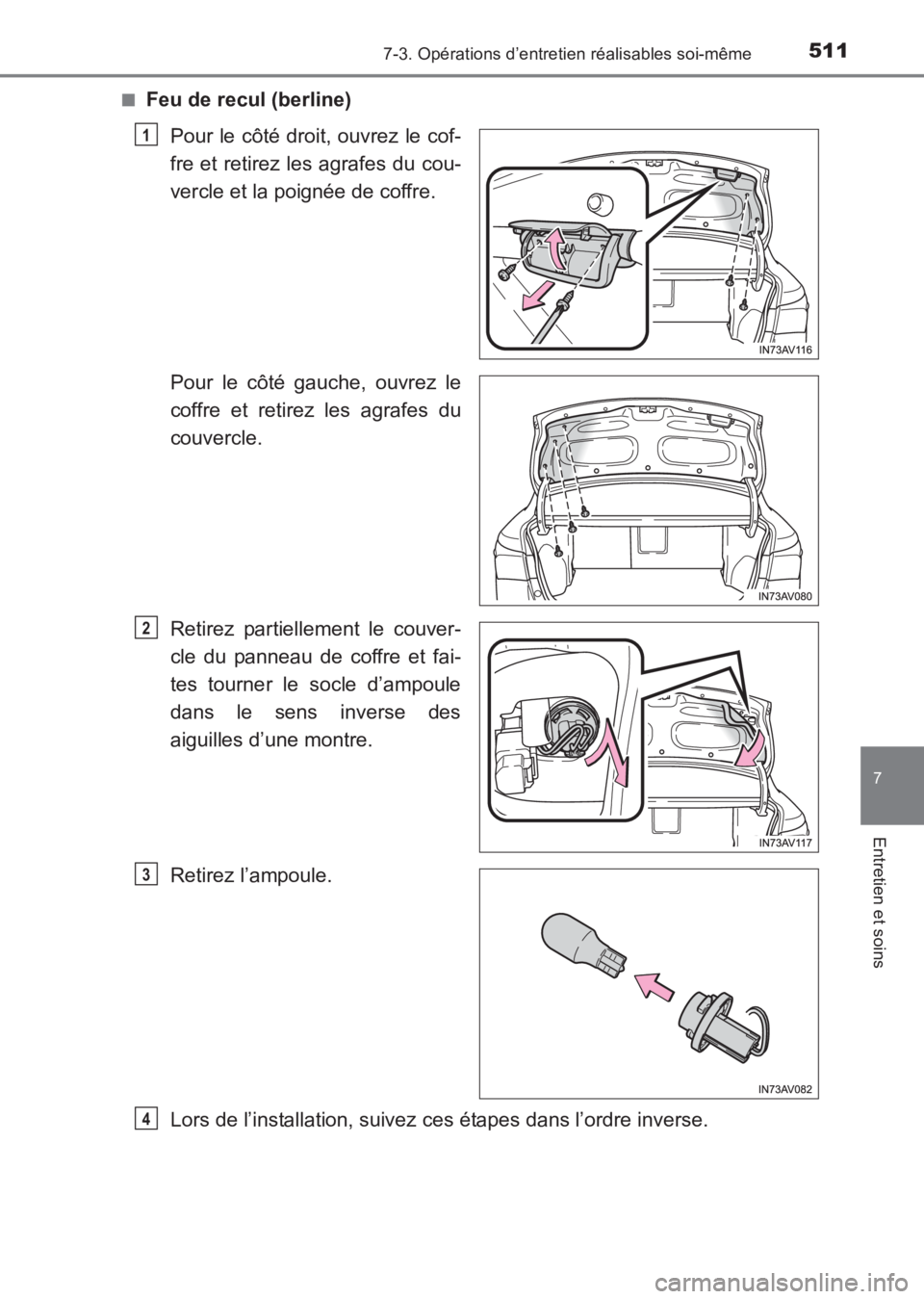

■Feu de recul (berline)Pour le côté droit, ouvrez le cof-
fre et retirez les agrafes du cou-
vercle et la poignée de coffre.
Pour le côté gauche, ouvrez le
coffre et retirez les agrafes du
couvercle.
Retirez partiellement le couver-
cle du panneau de coffre et fai-
tes tourner le socle d’ampoule
dans le sens inverse des
aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
AVENSIS_OM_OM20C67K_(EK).book Page 511 Wednesday, June 15, 20 16 10:33 AM

5127-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)■

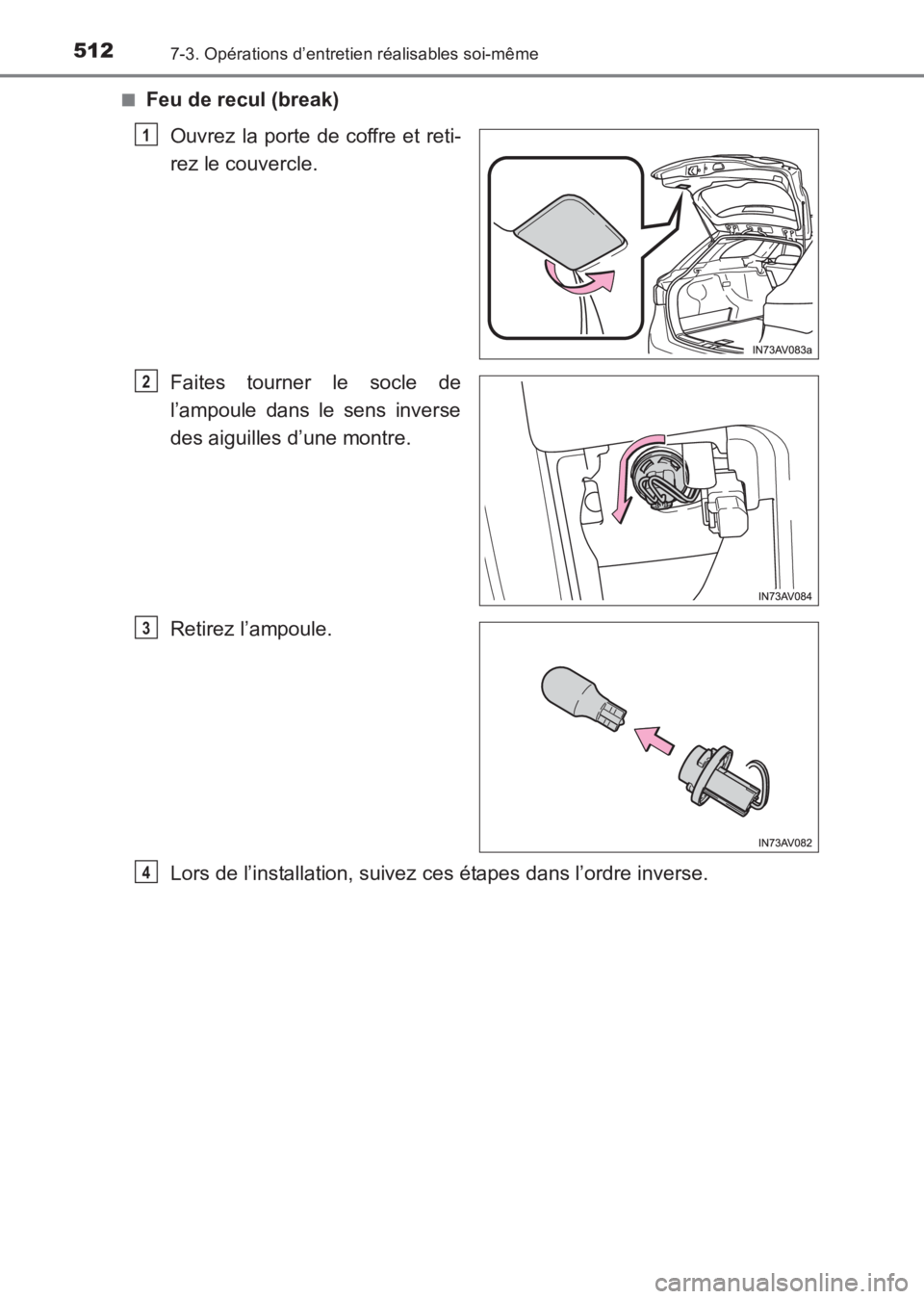

Feu de recul (break)
Ouvrez la porte de coffre et reti-
rez le couvercle.
Faites tourner le socle de
l’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
AVENSIS_OM_OM20C67K_(EK).book Page 512 Wednesday, June 15, 20 16 10:33 AM

5137-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

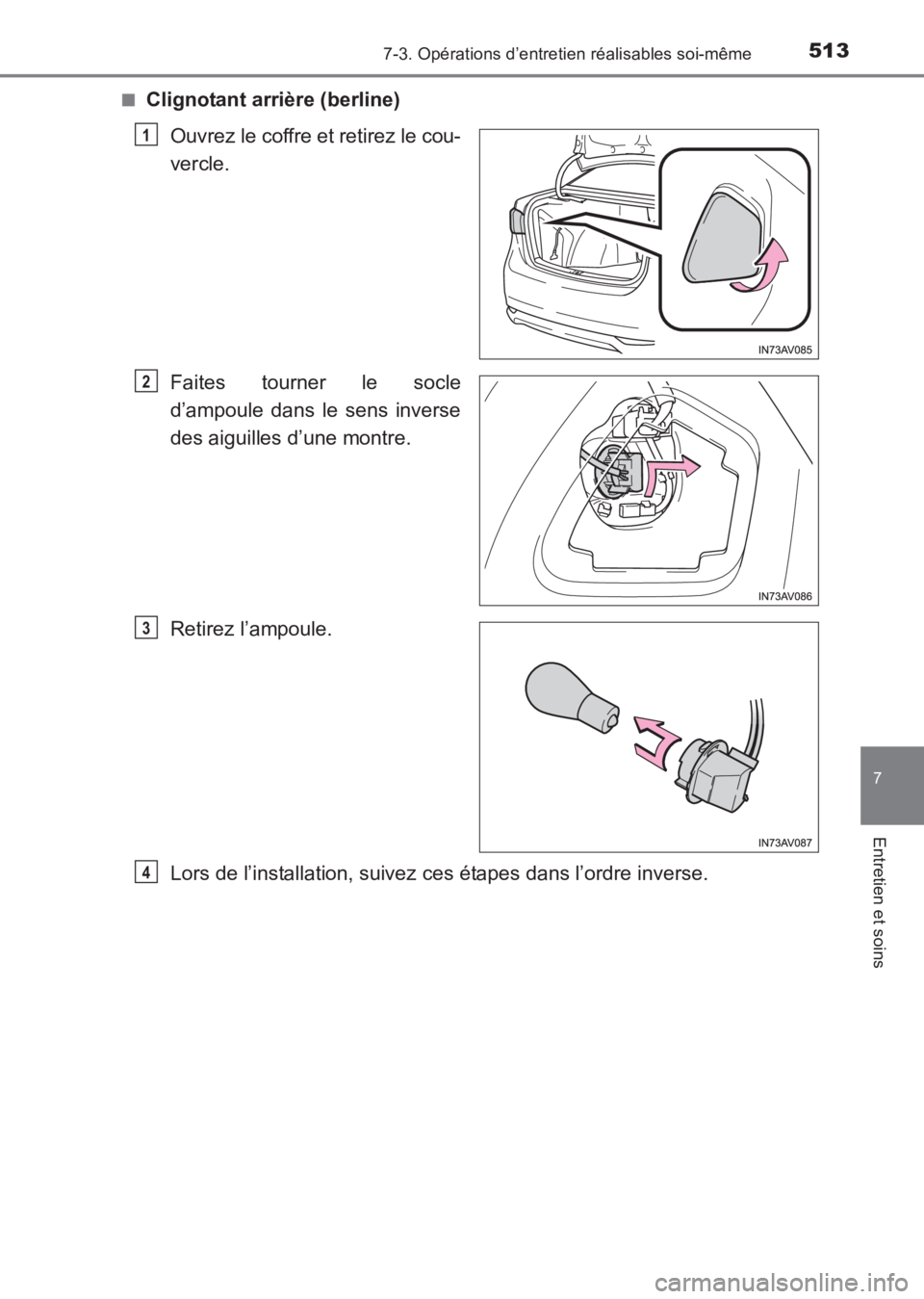

■Clignotant arrière (berline)Ouvrez le coffre et retirez le cou-
vercle.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
AVENSIS_OM_OM20C67K_(EK).book Page 513 Wednesday, June 15, 20 16 10:33 AM

5147-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)■

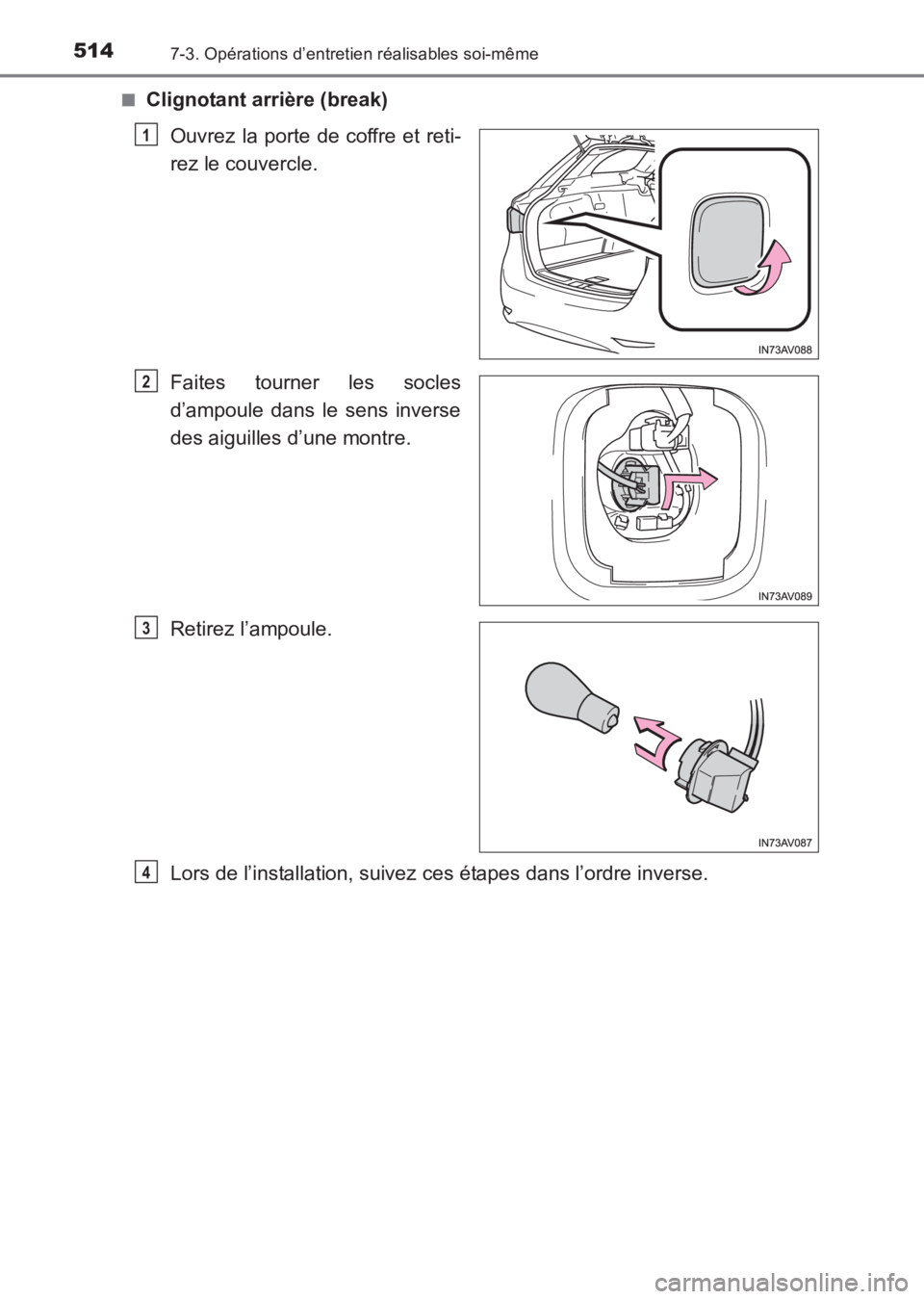

Clignotant arrière (break)
Ouvrez la porte de coffre et reti-
rez le couvercle.
Faites tourner les socles
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
AVENSIS_OM_OM20C67K_(EK).book Page 514 Wednesday, June 15, 20 16 10:33 AM

5157-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

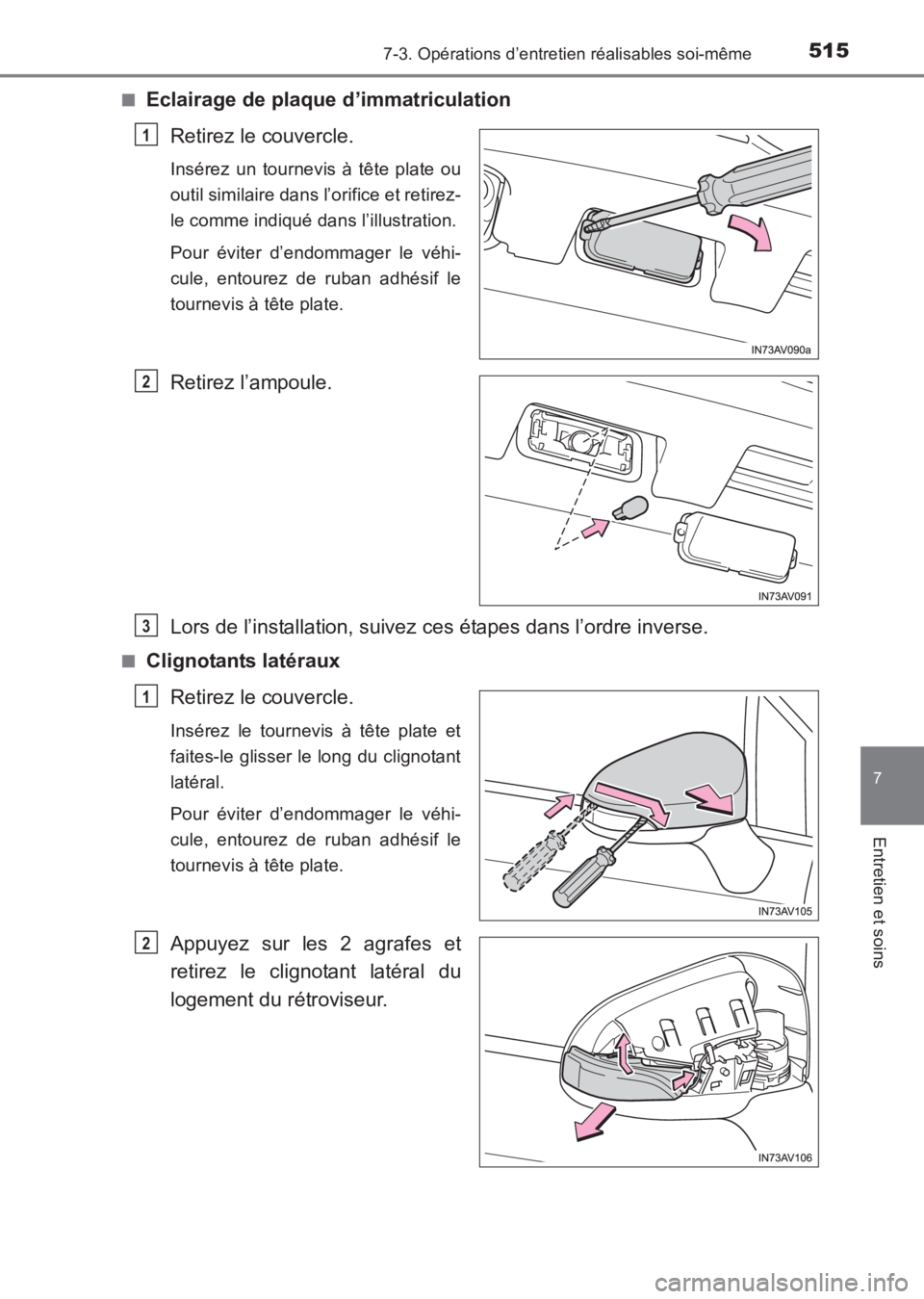

■Eclairage de plaque d’immatriculationRetirez le couvercle.
Insérez un tournevis à tête plate ou
outil similaire dans l’orifice et retirez-
le comme indiqué dans l’illustration.
Pour éviter d’endommager le véhi-
cule, entourez de ruban adhésif le
tournevis à tête plate.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
■Clignotants latérauxRetirez le couvercle.
Insérez le tournevis à tête plate et
faites-le glisser le long du clignotant
latéral.
Pour éviter d’endommager le véhi-
cule, entourez de ruban adhésif le
tournevis à tête plate.
Appuyez sur les 2 agrafes et
retirez le clignotant latéral du
logement du rétroviseur.
1
2
3
1
2
AVENSIS_OM_OM20C67K_(EK).book Page 515 Wednesday, June 15, 20 16 10:33 AM

5167-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)

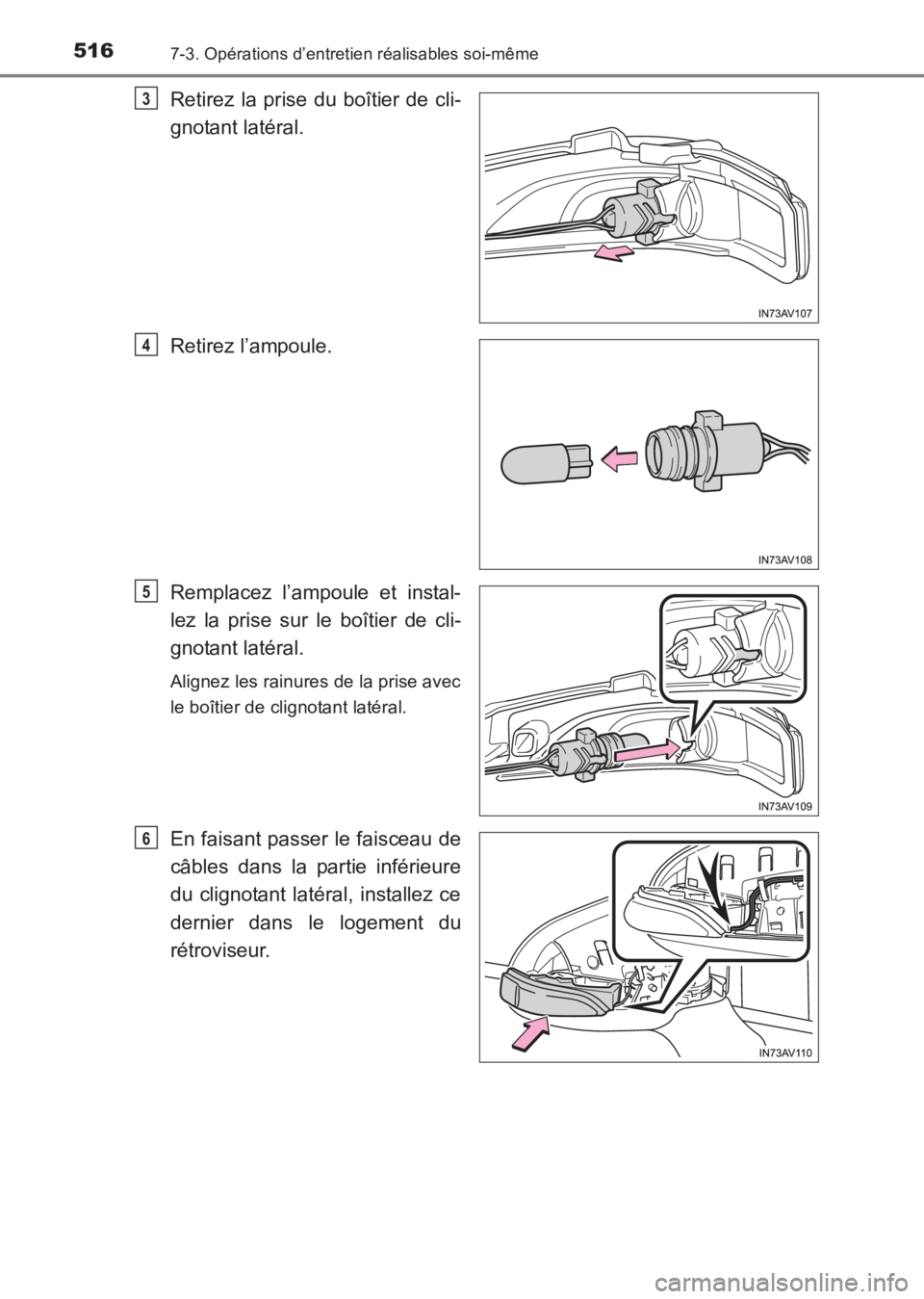

Retirez la prise du boîtier de cli-
gnotant latéral.
Retirez l’ampoule.
Remplacez l’ampoule et instal-
lez la prise sur le boîtier de cli-
gnotant latéral.
Alignez les rainures de la prise avec
le boîtier de clignotant latéral.
En faisant passer le faisceau de
câbles dans la partie inférieure
du clignotant latéral, installez ce
dernier dans le logement du
rétroviseur.
3
4
5
6
AVENSIS_OM_OM20C67K_(EK).book Page 516 Wednesday, June 15, 2016 10:33 AM

5177-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)
7
Entretien et soins

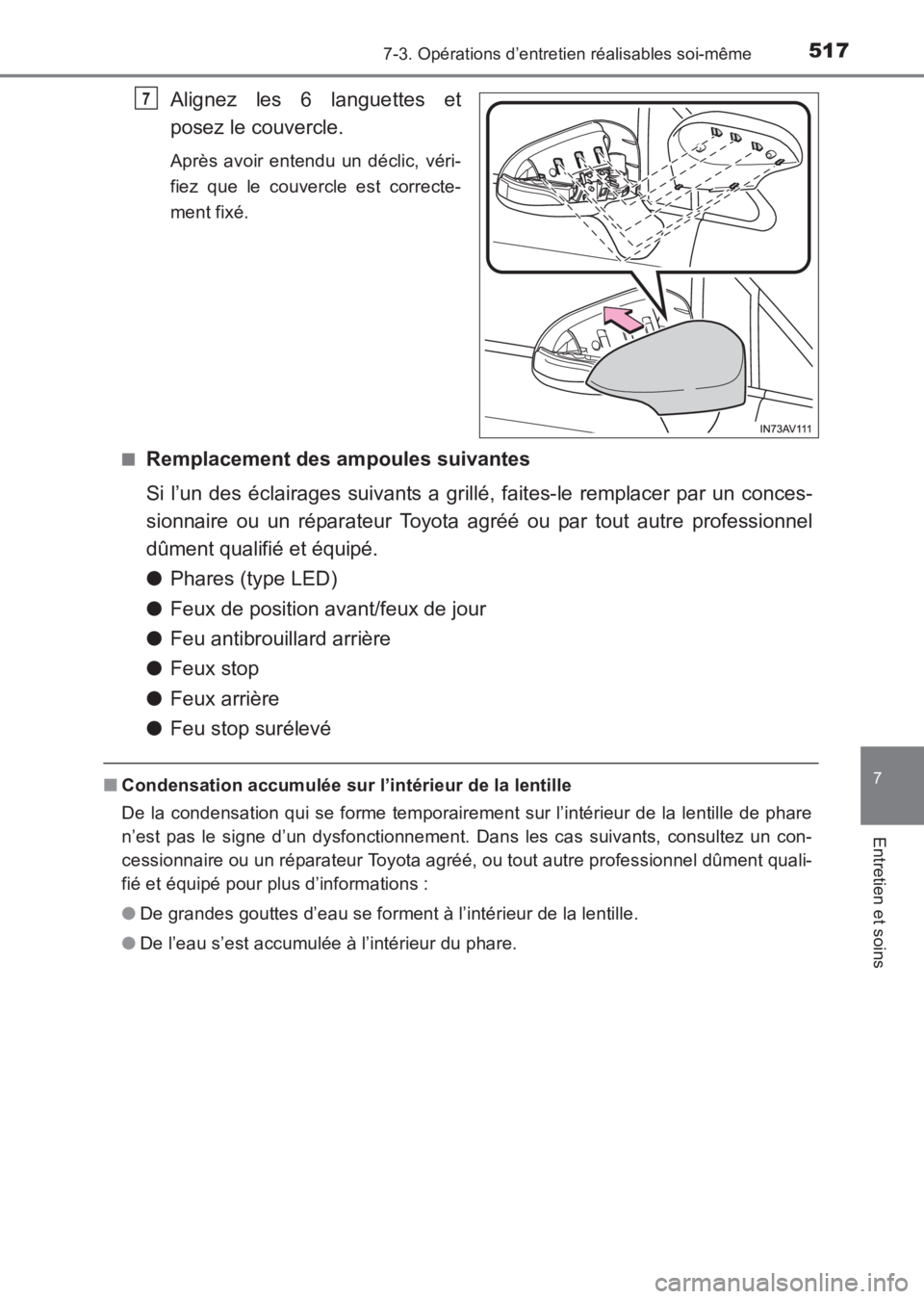

Alignez les 6 languettes et
posez le couvercle.
Après avoir entendu un déclic, véri-
fiez que le couvercle est correcte-
ment fixé.
■
Remplacement des ampoules suivantes
Si l’un des éclairages suivants a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre professionnel
dûment qualifié et équipé.
● Phares (type LED)
● Feux de position avant/feux de jour
● Feu antibrouillard arrière
● Feux stop
● Feux arrière
● Feu stop surélevé
■Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille de phare
n’est pas le signe d’un dysfonctionnement. Dans les cas suivants, consultez un con-
cessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment quali-
fié et équipé pour plus d’informations :
●De grandes gouttes d’eau se forment à l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
7
AVENSIS_OM_OM20C67K_(EK).book Page 517 Wednesday, June 15, 20 16 10:33 AM

5187-3. Opérations d’entretien réalisables soi-même
AVENSIS_OM_OM20C67K_(EK)■

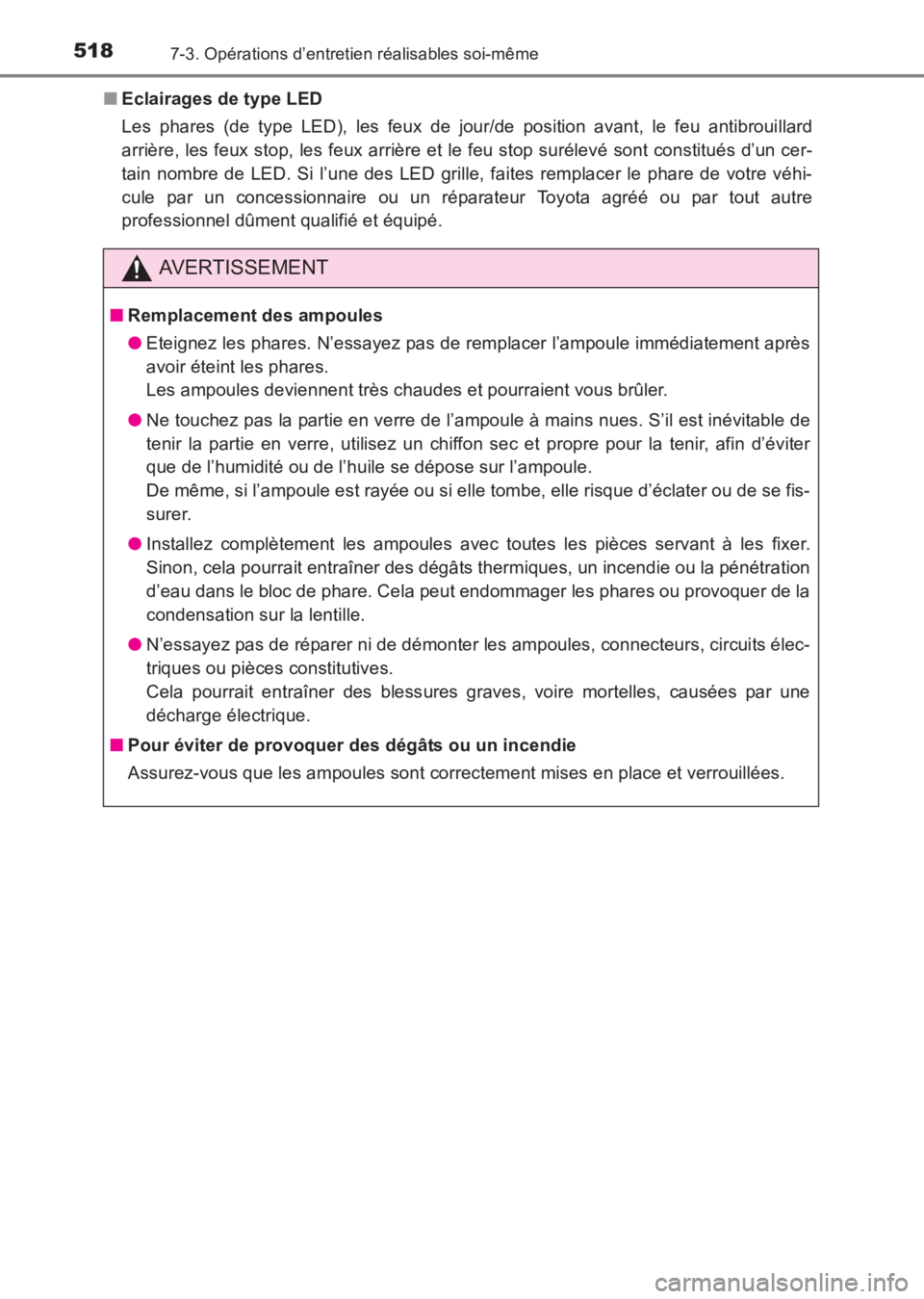

Eclairages de type LED
Les phares (de type LED), les feux de jour/de position avant, le feu antibrouillard
arrière, les feux stop, les feux arrière et le feu stop surélevé sont constitués d’un cer-
tain nombre de LED. Si l’une des LED grille, faites remplacer le phare de votre véhi-
cule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre
professionnel dûment qualifié et équipé.
AVERTISSEMENT
■Remplacement des ampoules
●Eteignez les phares. N’essayez pas de remplacer l’ampoule immédiatement après
avoir éteint les phares.
Les ampoules deviennent très chaudes et pourraient vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est inévitable de
tenir la partie en verre, utilisez un chiffon sec et propre pour la tenir, afin d’éviter
que de l’humidité ou de l’huile se dépose sur l’ampoule.
De même, si l’ampoule est rayée ou si elle tombe, elle risque d’éclater ou de se fis-
surer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans le bloc de phare. Cela peut endommager les phares ou provoquer de la
condensation sur la lentille.
● N’essayez pas de réparer ni de démonter les ampoules, connecteurs, circuits élec-
triques ou pièces constitutives.
Cela pourrait entraîner des blessures graves, voire mortelles, causées par une
décharge électrique.
■ Pour éviter de provoquer des dégâts ou un incendie
Assurez-vous que les ampoules sont correctement mises en place et verrouillées.
AVENSIS_OM_OM20C67K_(EK).book Page 518 Wednesday, June 15, 20 16 10:33 AM

519

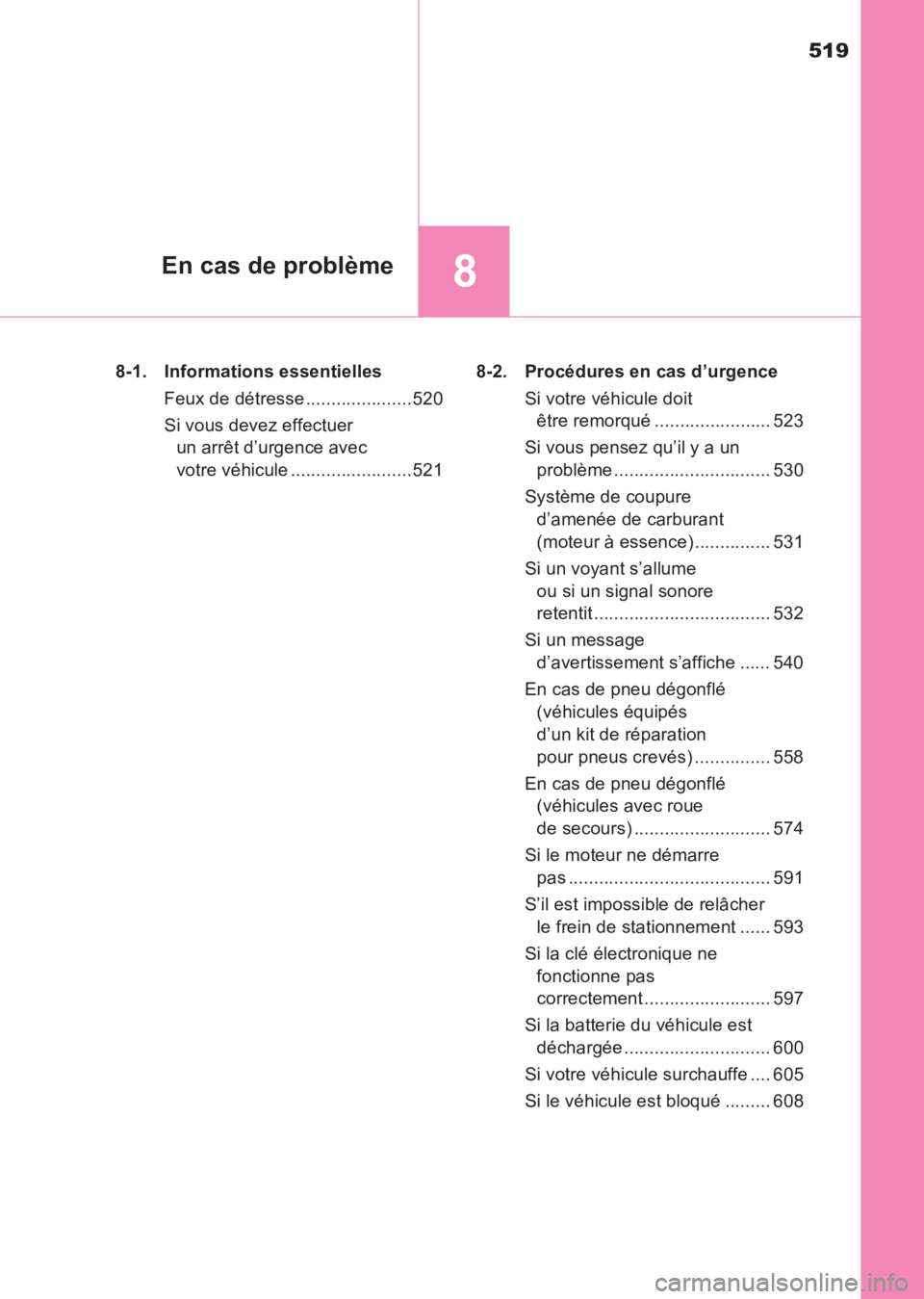

8En cas de problème
AVENSIS_OM_OM20C67K_(EK)8-1. Informations essentielles
Feux de détresse .....................520
Si vous devez effectuer un arrêt d’urgence avec
votre véhicule ........................521 8-2. Procédures en cas d’urgence
Si votre véhicule doit être remorqué ....................... 523
Si vous pensez qu’il y a un problème ............................... 530
Système de coupure d’amenée de carburant
(moteur à essence) ............... 531
Si un voyant s’allume ou si un signal sonore
retentit ................................... 532
Si un message d’avertissement s’affiche ...... 540
En cas de pneu dégonflé (véhicules équipés
d’un kit de réparation
pour pneus crevés) ............... 558
En cas de pneu dégonflé (véhicules avec roue
de secours) ........................... 574
Si le moteur ne démarre pas ........................................ 591
S’il est impossible de relâcher le frein de stationnement ...... 593
Si la clé électronique ne fonctionne pas
correctement ......................... 597
Si la batterie du véhicule est déchargée ............................. 600
Si votre véhicule surchauffe .... 605
Si le véhicule est bloqué ......... 608
AVENSIS_OM_OM20C67K_(EK).book Page 519 Wednesday, June 15, 20 16 10:33 AM

5208-1. Informations essentielles
AVENSIS_OM_OM20C67K_(EK)

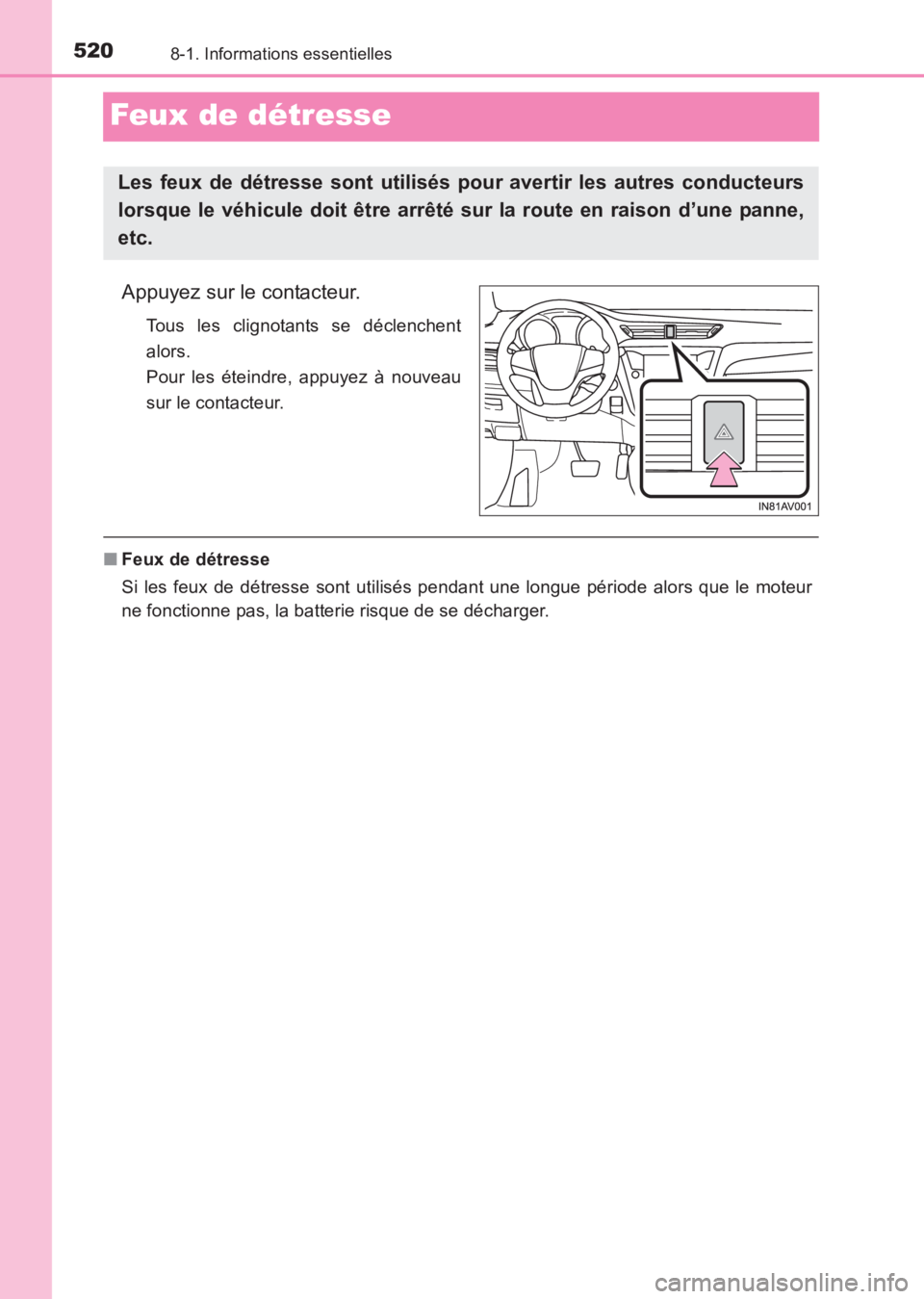

Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants se déclenchent
alors.
Pour les éteindre, appuyez à nouveau
sur le contacteur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période alors que le moteur
ne fonctionne pas, la batterie risque de se décharger.
Les feux de détresse sont utilisés pour avertir les autres conducteurs
lorsque le véhicule doit être arrêté sur la route en raison d’une panne,
etc.
