TOYOTA AVENSIS 2018 Manuale duso (in Italian)

4617-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

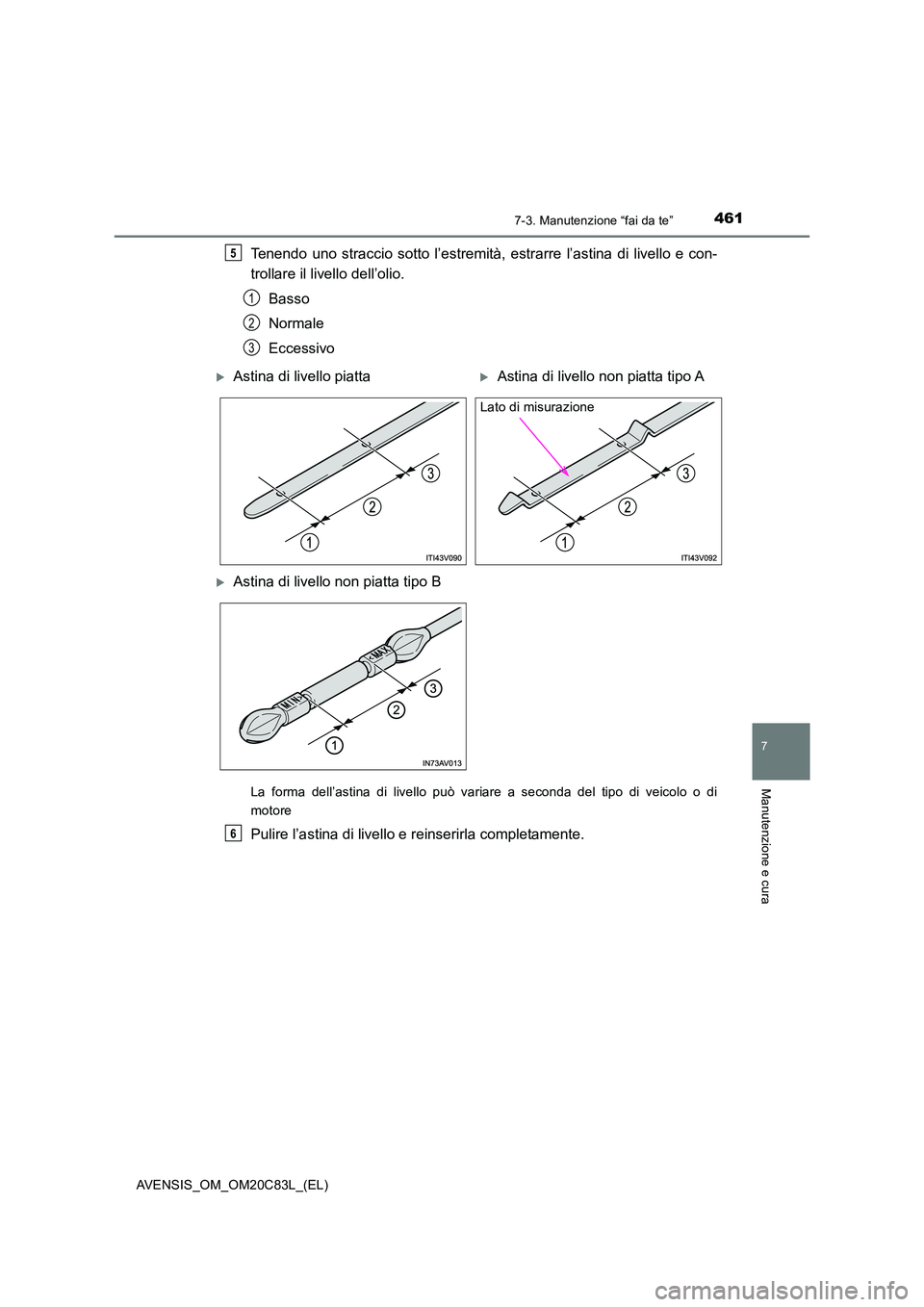

Tenendo uno straccio sotto l’estremità, estrarre l’astina di livello e con-
trollare il livello dell’olio.
Basso
Normale
Eccessivo
La forma dell’astina di livello può variare a seconda del tipo di veicolo o di
motore
Pulire l’astina di livello e reinserirla completamente.
5
1
2
3
Astina di livello piattaAstina di livello non piatta tipo A
Astina di livello non piatta tipo B
Lato di misurazione
6

4627-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)■

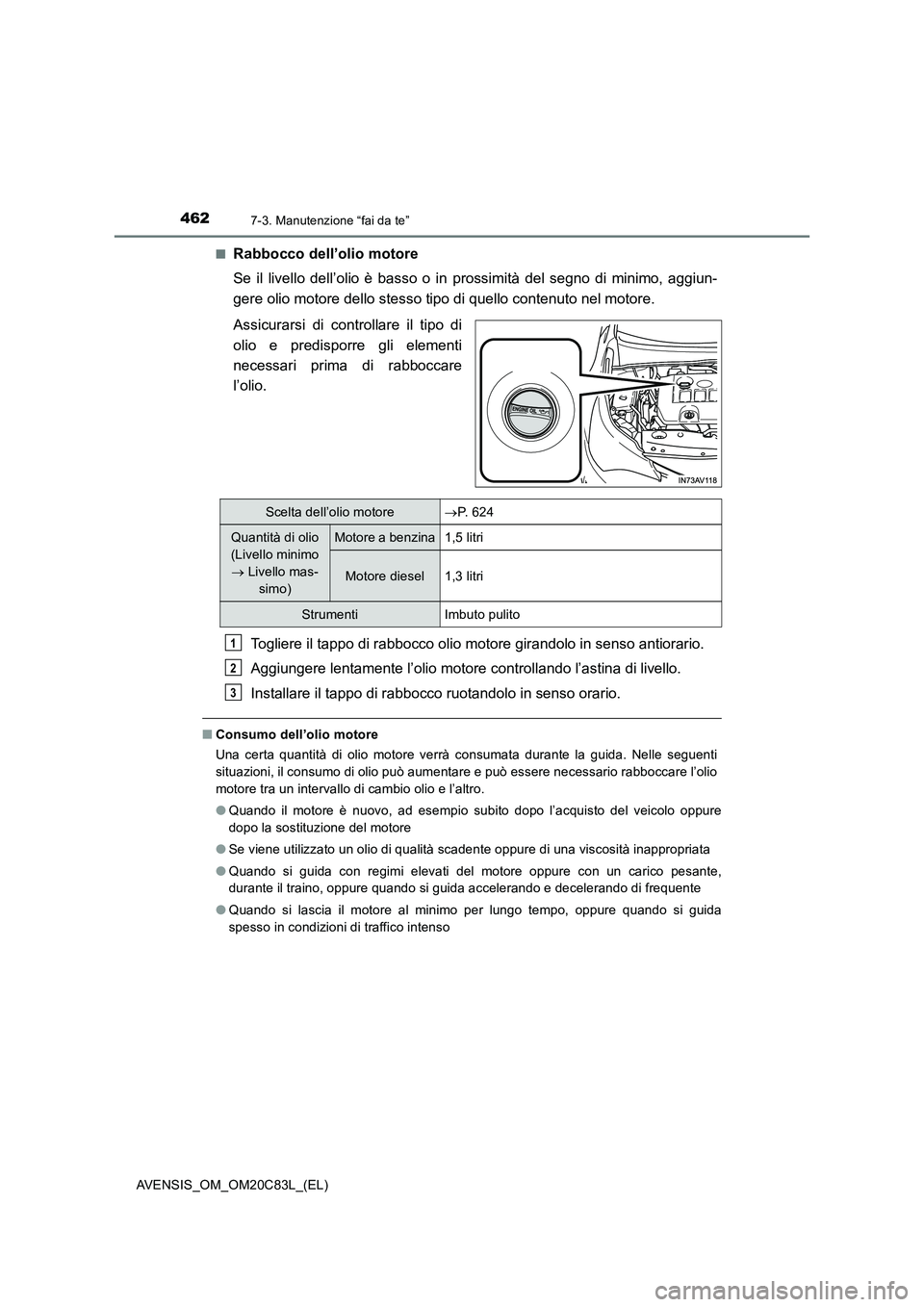

Rabbocco dell’olio motore
Se il livello dell’olio è basso o in prossimità del segno di minimo, aggiun-
gere olio motore dello stesso tipo di quello contenuto nel motore.
Assicurarsi di controllare il tipo di
olio e predisporre gli elementi
necessari prima di rabboccare
l’olio.
Togliere il tappo di rabbocco olio motore girandolo in senso antiorario.
Aggiungere lentamente l’olio motore controllando l’astina di livello.
Installare il tappo di rabbocco ruotandolo in senso orario.
■Consumo dell’olio motore
Una certa quantità di olio motore verrà consumata durante la guida. Nelle seguenti
situazioni, il consumo di olio può aumentare e può essere necessario rabboccare l’olio
motore tra un intervallo di cambio olio e l’altro.
●Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo oppure
dopo la sostituzione del motore
●Se viene utilizzato un olio di qualità scadente oppure di una viscosità inappropriata
●Quando si guida con regimi elevati del motore oppure con un carico pesante,
durante il traino, oppure quando si guida accelerando e decelerando di frequente
●Quando si lascia il motore al minimo per lungo tempo, oppure quando si guida
spesso in condizioni di traffico intenso
Scelta dell’olio motoreP. 6 2 4
Quantità di olio
(Livello minimo
 Livello mas-
simo)Motore a benzina 1,5 litri
Motore diesel 1,3 litri
Strumenti Imbuto pulito
1
2
3

4637-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

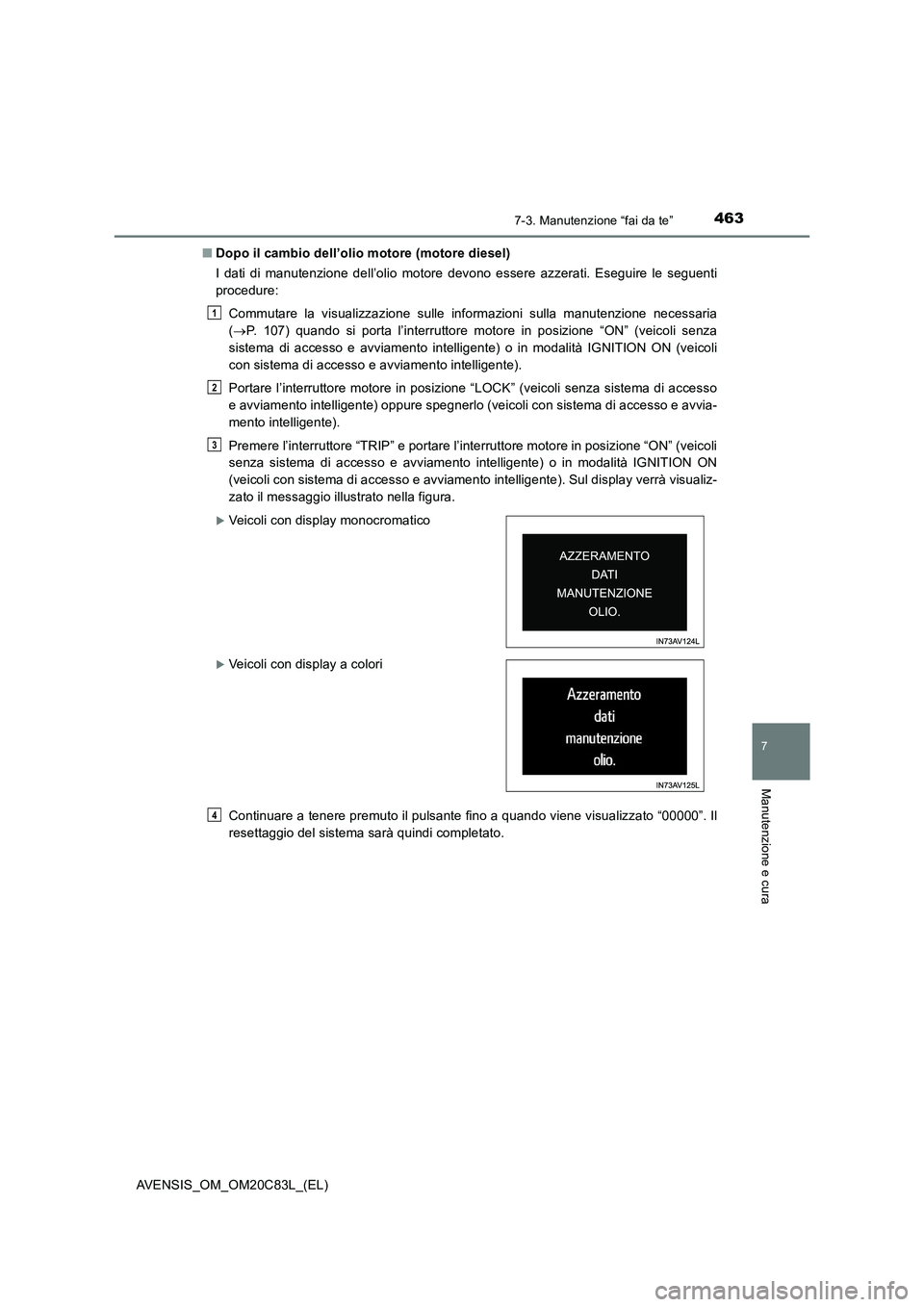

■Dopo il cambio dell’olio motore (motore diesel)
I dati di manutenzione dell’olio motore devono essere azzerati. Eseguire le seguenti
procedure:
Commutare la visualizzazione sulle informazioni sulla manutenzione necessaria
(P. 107) quando si porta l’interruttore motore in posizione “ON” (veicoli senza
sistema di accesso e avviamento intelligente) o in modalità IGNITION ON (veicoli
con sistema di accesso e avviamento intelligente).
Portare l’interruttore motore in posizione “LOCK” (veicoli senza sistema di accesso
e avviamento intelligente) oppure spegnerlo (veicoli con sistema di accesso e avvia-
mento intelligente).
Premere l’interruttore “TRIP” e portare l’interruttore motore in posizione “ON” (veicoli
senza sistema di accesso e avviamento intelligente) o in modalità IGNITION ON
(veicoli con sistema di accesso e avviamento intelligente). Sul display verrà visualiz-
zato il messaggio illustrato nella figura.
Continuare a tenere premuto il pulsante fino a quando viene visualizzato “00000”. Il
resettaggio del sistema sarà quindi completato.
Veicoli con display monocromatico
Veicoli con display a colori
1
2
3
4

4647-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

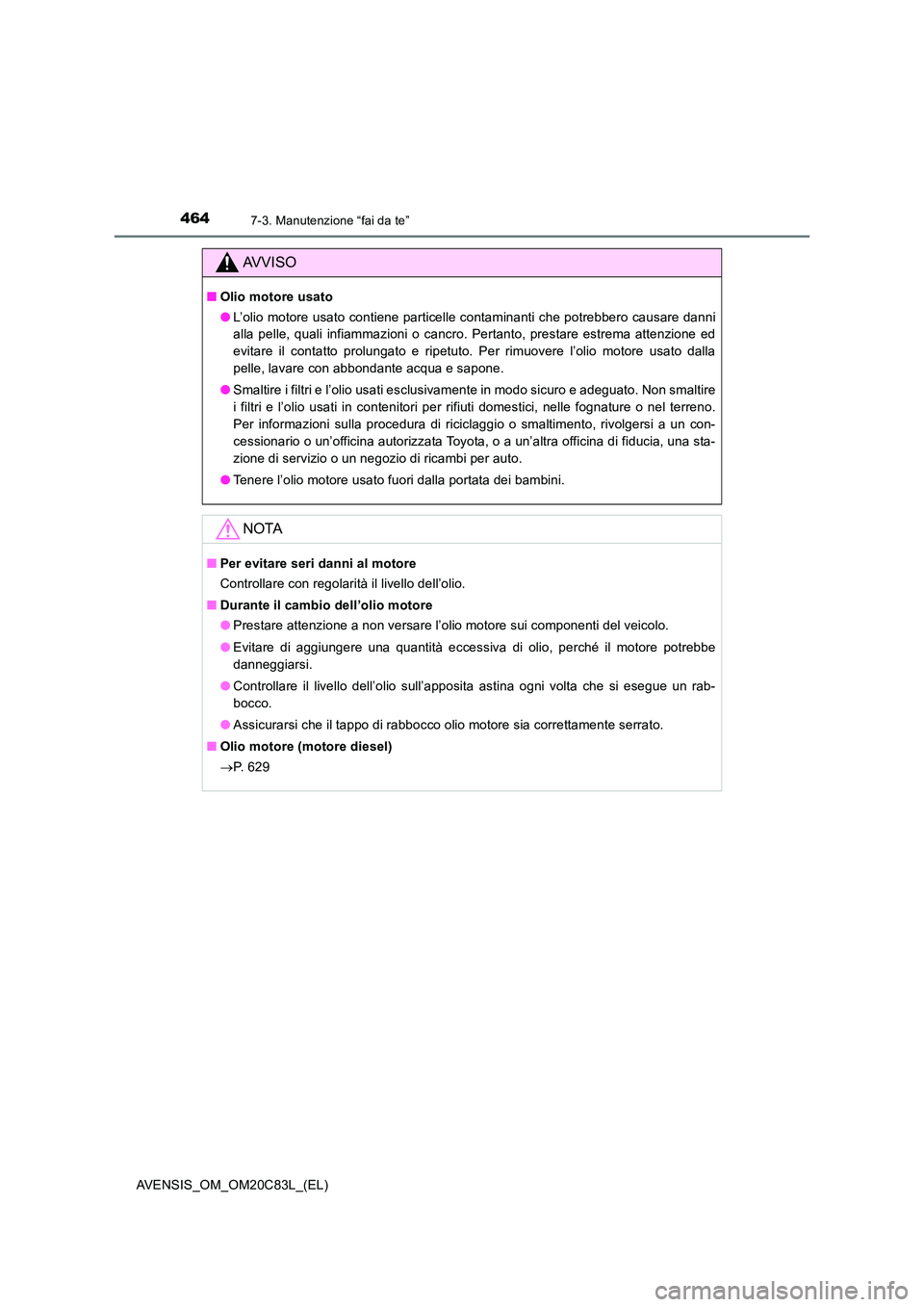

AVVISO
■Olio motore usato
● L’olio motore usato contiene particelle contaminanti che potrebbero causare danni
alla pelle, quali infiammazioni o cancro. Pertanto, prestare estrema attenzione ed
evitare il contatto prolungato e ripetuto. Per rimuovere l’olio motore usato dalla
pelle, lavare con abbondante acqua e sapone.
● Smaltire i filtri e l’olio usati esclusivamente in modo sicuro e adeguato. Non smaltire
i filtri e l’olio usati in contenitori per rifiuti domestici, nelle fognature o nel terreno.
Per informazioni sulla procedura di riciclaggio o smaltimento, rivolgersi a un con-
cessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia, una sta-
zione di servizio o un negozio di ricambi per auto.
● Tenere l’olio motore usato fuori dalla portata dei bambini.
NOTA
■Per evitare seri danni al motore
Controllare con regolarità il livello dell’olio.
■ Durante il cambio dell’olio motore
● Prestare attenzione a non versare l’olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, perché il motore potrebbe
danneggiarsi.
● Controllare il livello dell’olio sull’apposita astina ogni volta che si esegue un rab-
bocco.
● Assicurarsi che il tappo di rabbocco olio motore sia correttamente serrato.
■ Olio motore (motore diesel)
 P. 6 2 9

4657-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

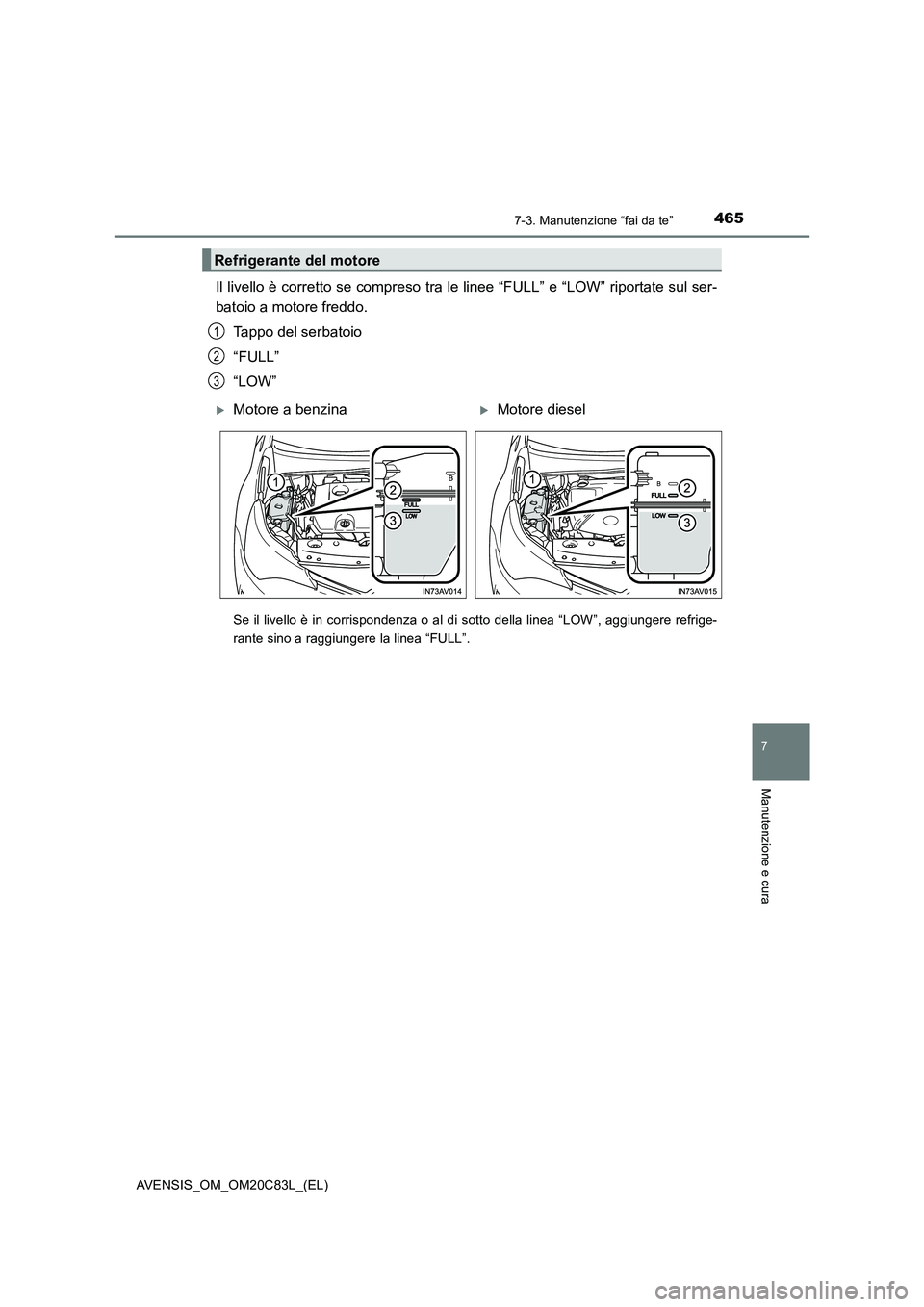

Il livello è corretto se compreso tra le linee “FULL” e “LOW” riportate sul ser-
batoio a motore freddo.
Tappo del serbatoio
“FULL”
“LOW”
Se il livello è in corrispondenza o al di sotto della linea “LOW”, aggiungere refrige-
rante sino a raggiungere la linea “FULL”.
Refrigerante del motore
1
2
3
Motore a benzinaMotore diesel

4667-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

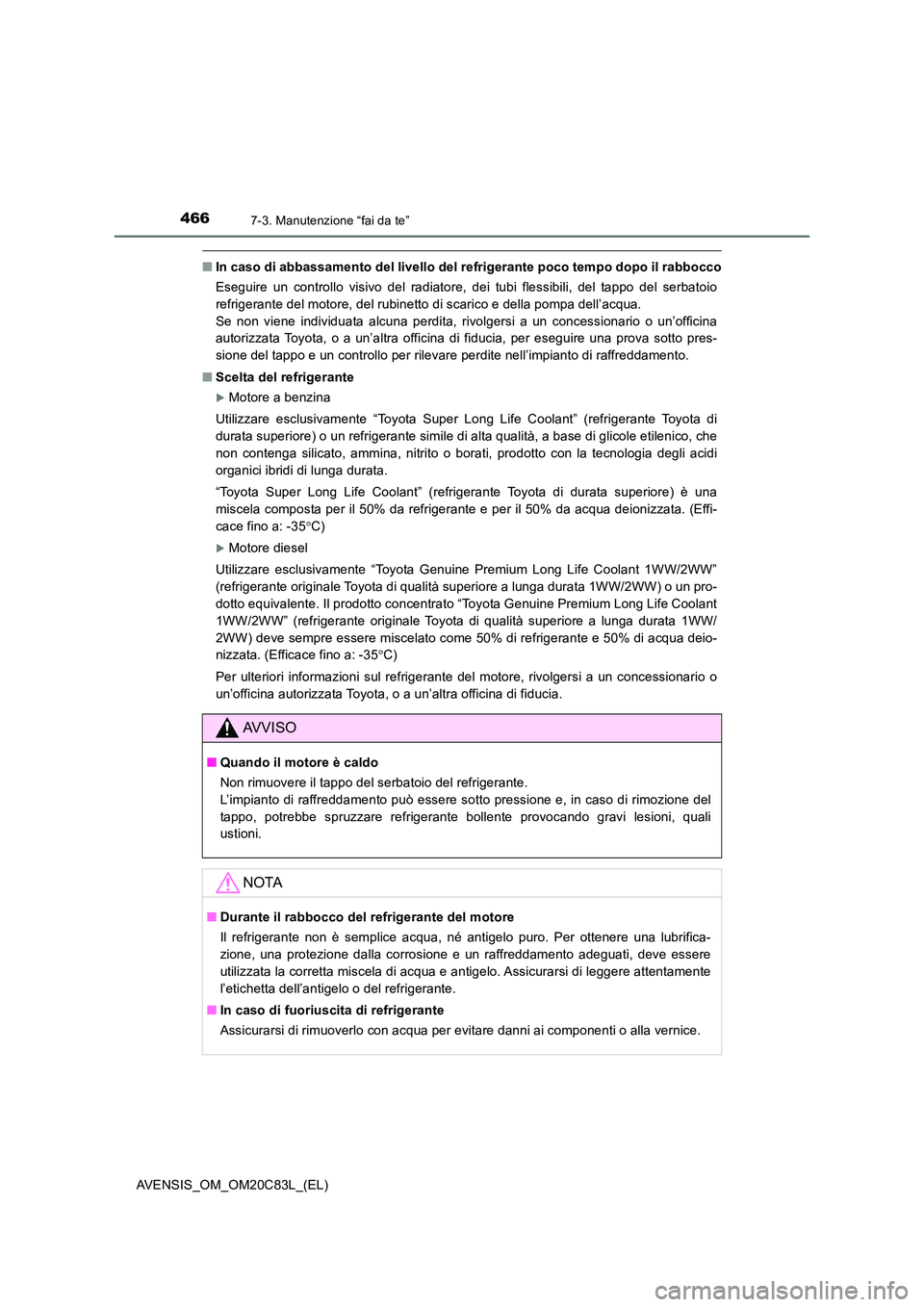

■In caso di abbassamento del livello del refrigerante poco tempo dopo il rabbocco
Eseguire un controllo visivo del radiatore, dei tubi flessibili, del tappo del serbatoio
refrigerante del motore, del rubinetto di scarico e della pompa dell’acqua.
Se non viene individuata alcuna perdita, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia, per eseguire una prova sotto pres-
sione del tappo e un controllo per rilevare perdite nell’impianto di raffreddamento.
■ Scelta del refrigerante
Motore a benzina
Utilizzare esclusivamente “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o un refrigerante simile di alta qualità, a base di glicole etilenico, che
non contenga silicato, ammina, nitrito o borati, prodotto con la tecnologia degli acidi
organici ibridi di lunga durata.
“Toyota Super Long Life Coolant” (refrigerante Toyota di durata superiore) è una
miscela composta per il 50% da refrigerante e per il 50% da acqua deionizzata. (Effi-
cace fino a: -35 C)
Motore diesel
Utilizzare esclusivamente “Toyota Genuine Premium Long Life Coolant 1WW/2WW”
(refrigerante originale Toyota di qualità superiore a lunga durata 1WW/2WW) o un pro-
dotto equivalente. Il prodotto concentrato “Toyota Genuine Premium Long Life Coolant
1WW/2WW” (refrigerante originale Toyota di qualità superiore a lunga durata 1WW/
2WW) deve sempre essere miscelato come 50% di refrigerante e 50% di acqua deio-
nizzata. (Efficace fino a: -35 C)
Per ulteriori informazioni sul refrigerante del motore, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
AVVISO
■ Quando il motore è caldo
Non rimuovere il tappo del serbatoio del refrigerante.
L’impianto di raffreddamento può essere sotto pressione e, in caso di rimozione del
tappo, potrebbe spruzzare refrigerante bollente provocando gravi lesioni, quali
ustioni.
NOTA
■ Durante il rabbocco del refrigerante del motore
Il refrigerante non è semplice acqua, né antigelo puro. Per ottenere una lubrifica-
zione, una protezione dalla corrosione e un raffreddamento adeguati, deve essere
utilizzata la corretta miscela di acqua e antigelo. Assicurarsi di leggere attentamente
l’etichetta dell’antigelo o del refrigerante.
■ In caso di fuoriuscita di refrigerante
Assicurarsi di rimuoverlo con acqua per evitare danni ai componenti o alla vernice.

4677-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

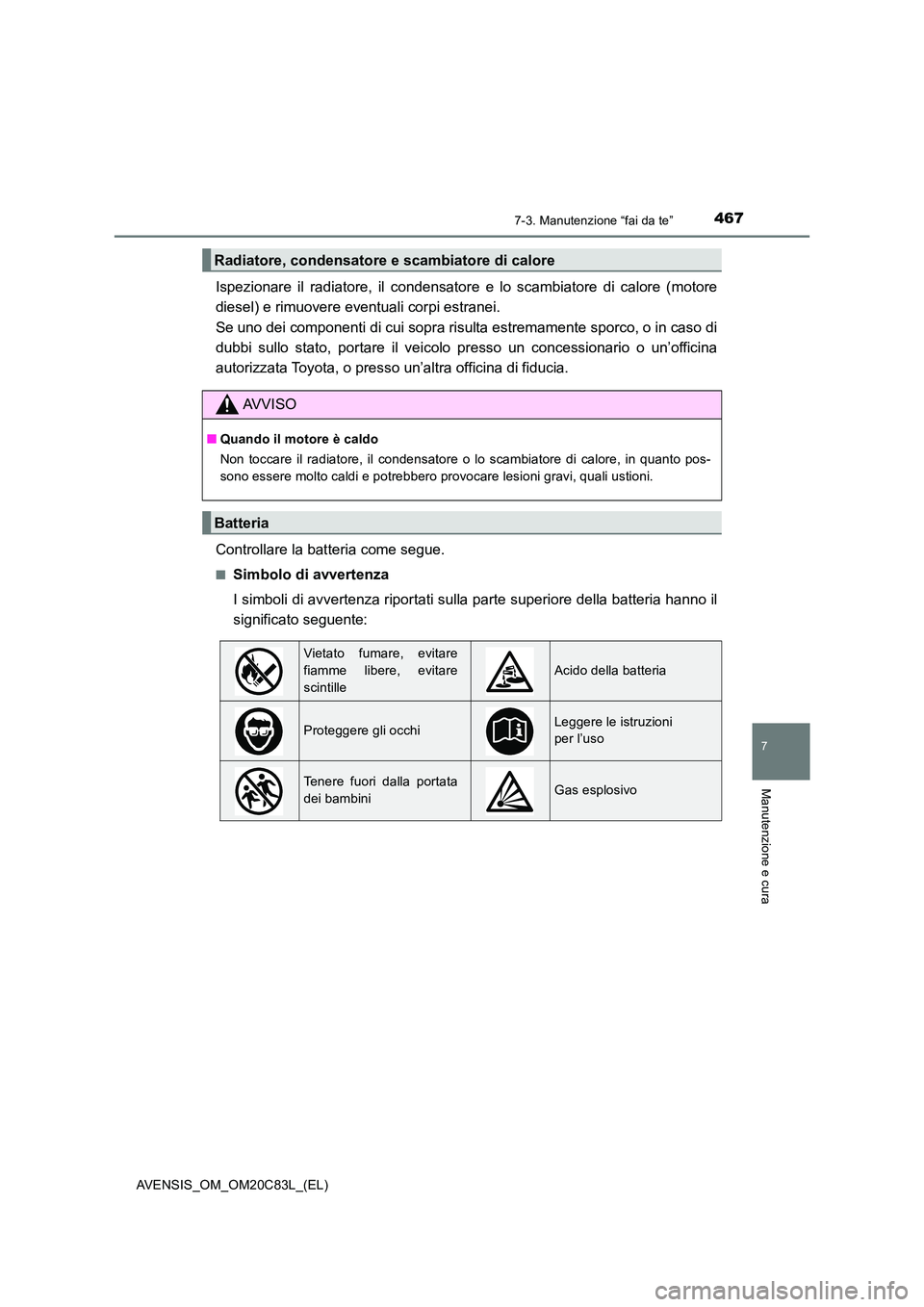

Ispezionare il radiatore, il condensatore e lo scambiatore di calore (motore
diesel) e rimuovere eventuali corpi estranei.
Se uno dei componenti di cui sopra risulta estremamente sporco, o in caso di
dubbi sullo stato, portare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
Controllare la batteria come segue.
■Simbolo di avvertenza
I simboli di avvertenza riportati sulla parte superiore della batteria hanno il
significato seguente:
Radiatore, condensatore e scambiatore di calore
AVVISO
■ Quando il motore è caldo
Non toccare il radiatore, il condensatore o lo scambiatore di calore, in quanto pos-
sono essere molto caldi e potrebbero provocare lesioni gravi, quali ustioni.
Batteria
Vietato fumare, evitare
fiamme libere, evitare
scintille
Acido della batteria
Proteggere gli occhiLeggere le istruzioni
per l’uso
Tenere fuori dalla portata
dei bambiniGas esplosivo

4687-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)■

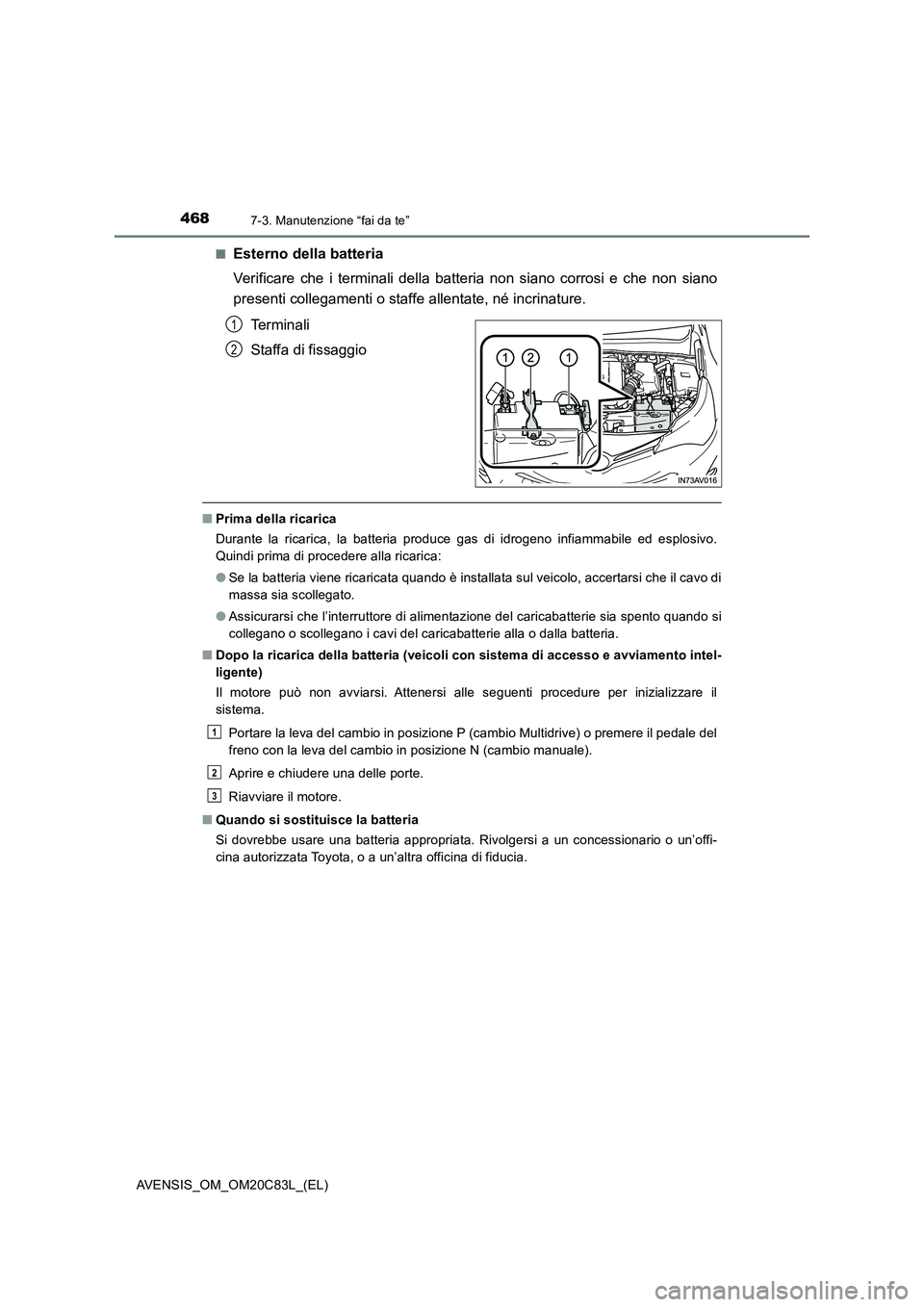

Esterno della batteria
Verificare che i terminali della batteria non siano corrosi e che non siano
presenti collegamenti o staffe allentate, né incrinature.
Terminali
Staffa di fissaggio
■Prima della ricarica
Durante la ricarica, la batteria produce gas di idrogeno infiammabile ed esplosivo.
Quindi prima di procedere alla ricarica:
●Se la batteria viene ricaricata quando è installata sul veicolo, accertarsi che il cavo di
massa sia scollegato.
●Assicurarsi che l’interruttore di alimentazione del caricabatterie sia spento quando si
collegano o scollegano i cavi del caricabatterie alla o dalla batteria.
■Dopo la ricarica della batteria (veicoli con sistema di accesso e avviamento intel-
ligente)
Il motore può non avviarsi. Attenersi alle seguenti procedure per inizializzare il
sistema.
Portare la leva del cambio in posizione P (cambio Multidrive) o premere il pedale del
freno con la leva del cambio in posizione N (cambio manuale).
Aprire e chiudere una delle porte.
Riavviare il motore.
■Quando si sostituisce la batteria
Si dovrebbe usare una batteria appropriata. Rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra officina di fiducia.
1
2
1
2
3

4697-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

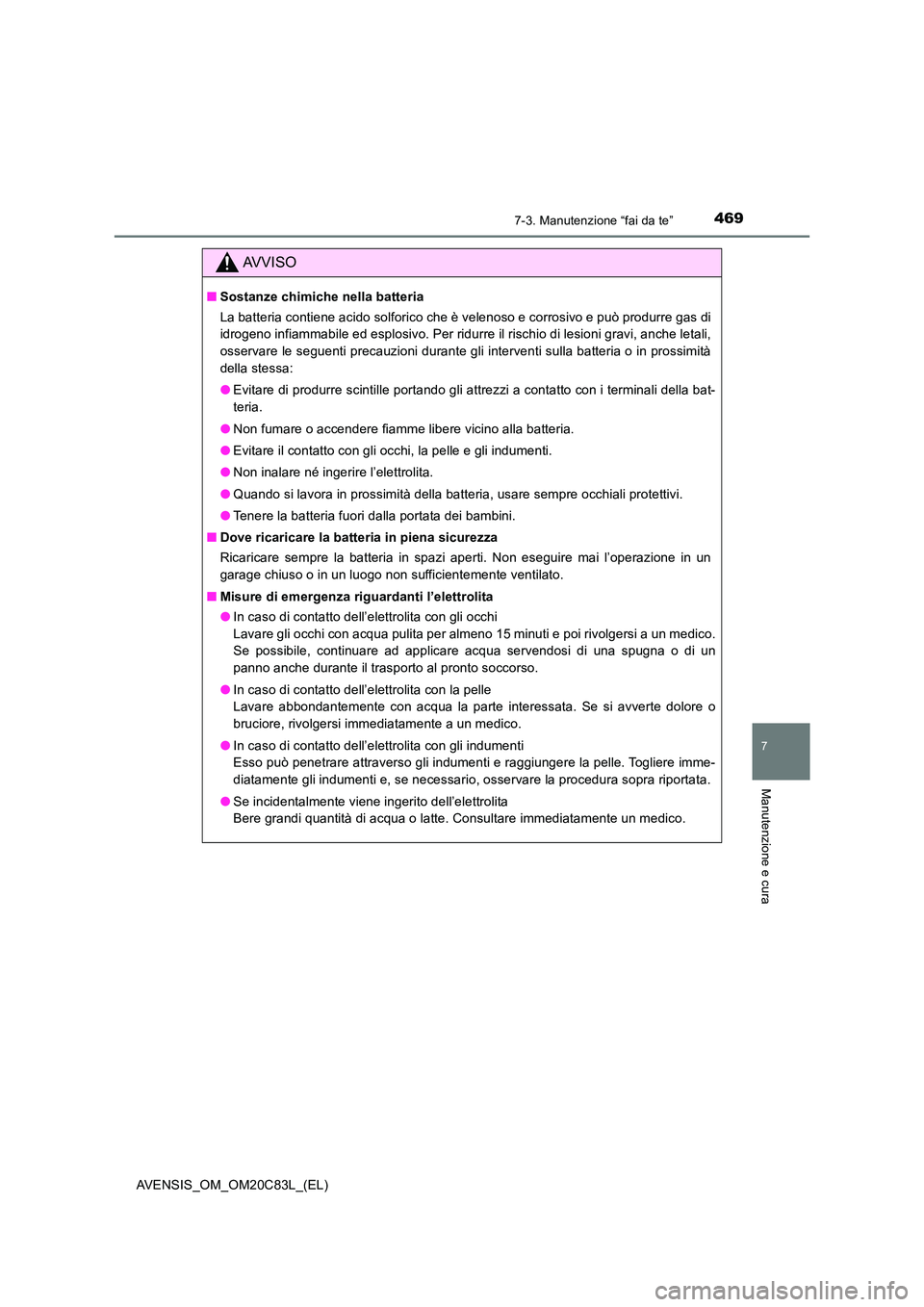

AVVISO
■Sostanze chimiche nella batteria
La batteria contiene acido solforico che è velenoso e corrosivo e può produrre gas di
idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi, anche letali,
osservare le seguenti precauzioni durante gli interventi sulla batteria o in prossimità
della stessa:
● Evitare di produrre scintille portando gli attrezzi a contatto con i terminali della bat-
teria.
● Non fumare o accendere fiamme libere vicino alla batteria.
● Evitare il contatto con gli occhi, la pelle e gli indumenti.
● Non inalare né ingerire l’elettrolita.
● Quando si lavora in prossimità della batteria, usare sempre occhiali protettivi.
● Tenere la batteria fuori dalla portata dei bambini.
■ Dove ricaricare la batteria in piena sicurezza
Ricaricare sempre la batteria in spazi aperti. Non eseguire mai l’operazione in un
garage chiuso o in un luogo non sufficientemente ventilato.
■ Misure di emergenza riguardanti l’elettrolita
● In caso di contatto dell’elettrolita con gli occhi
Lavare gli occhi con acqua pulita per almeno 15 minuti e poi rivolgersi a un medico.
Se possibile, continuare ad applicare acqua servendosi di una spugna o di un
panno anche durante il trasporto al pronto soccorso.
● In caso di contatto dell’elettrolita con la pelle
Lavare abbondantemente con acqua la parte interessata. Se si avverte dolore o
bruciore, rivolgersi immediatamente a un medico.
● In caso di contatto dell’elettrolita con gli indumenti
Esso può penetrare attraverso gli indumenti e raggiungere la pelle. Togliere imme-
diatamente gli indumenti e, se necessario, osservare la procedura sopra riportata.
● Se incidentalmente viene ingerito dell’elettrolita
Bere grandi quantità di acqua o latte. Consultare immediatamente un medico.

4707-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

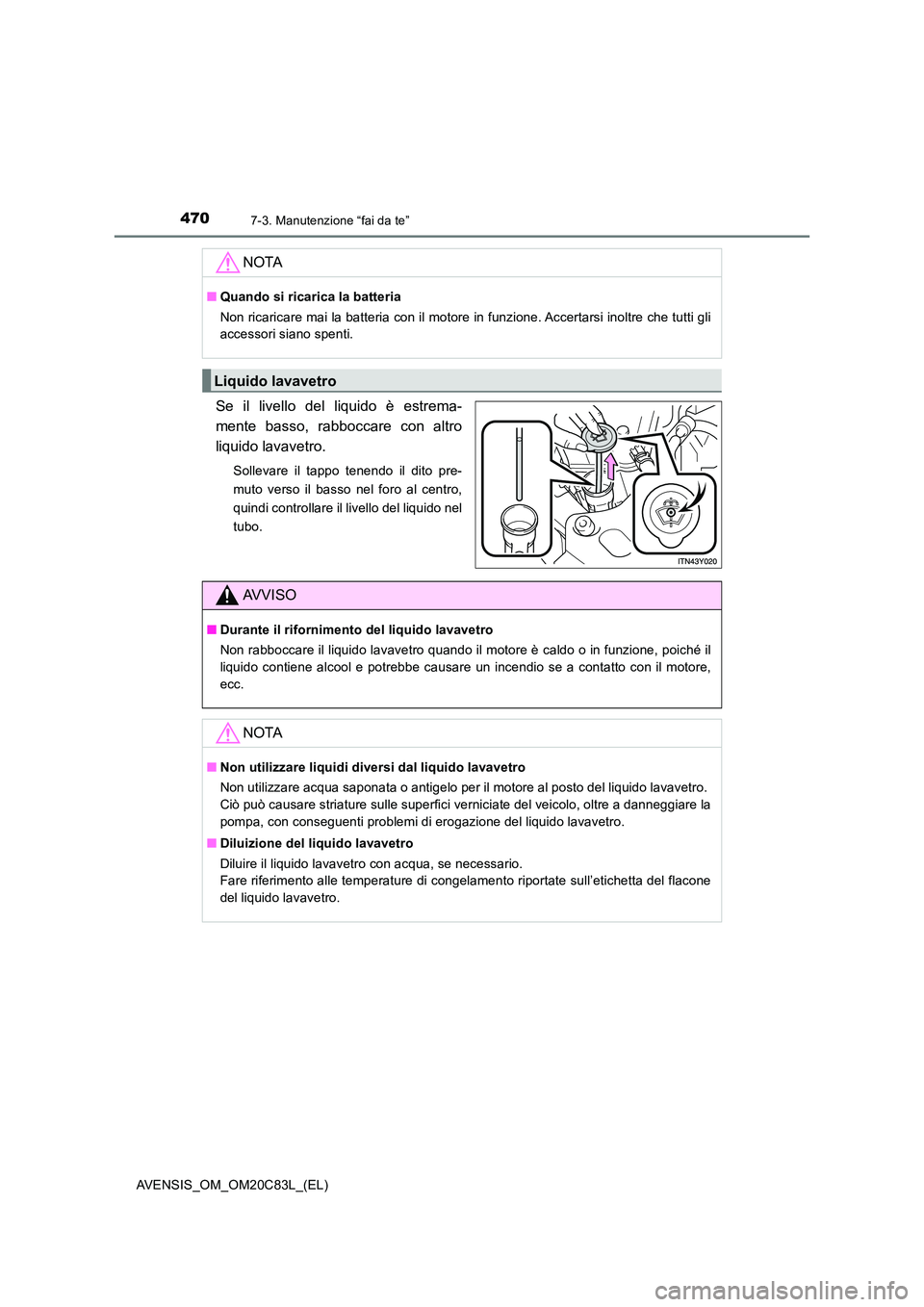

Se il livello del liquido è estrema-
mente basso, rabboccare con altro
liquido lavavetro.
Sollevare il tappo tenendo il dito pre-
muto verso il basso nel foro al centro,
quindi controllare il livello del liquido nel
tubo.
NOTA
■ Quando si ricarica la batteria
Non ricaricare mai la batteria con il motore in funzione. Accertarsi inoltre che tutti gli
accessori siano spenti.
Liquido lavavetro
AVVISO
■ Durante il rifornimento del liquido lavavetro
Non rabboccare il liquido lavavetro quando il motore è caldo o in funzione, poiché il
liquido contiene alcool e potrebbe causare un incendio se a contatto con il motore,
ecc.
NOTA
■ Non utilizzare liquidi diversi dal liquido lavavetro
Non utilizzare acqua saponata o antigelo per il motore al posto del liquido lavavetro.
Ciò può causare striature sulle superfici verniciate del veicolo, oltre a danneggiare la
pompa, con conseguenti problemi di erogazione del liquido lavavetro.
■ Diluizione del liquido lavavetro
Diluire il liquido lavavetro con acqua, se necessario.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del flacone
del liquido lavavetro.
