5017-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

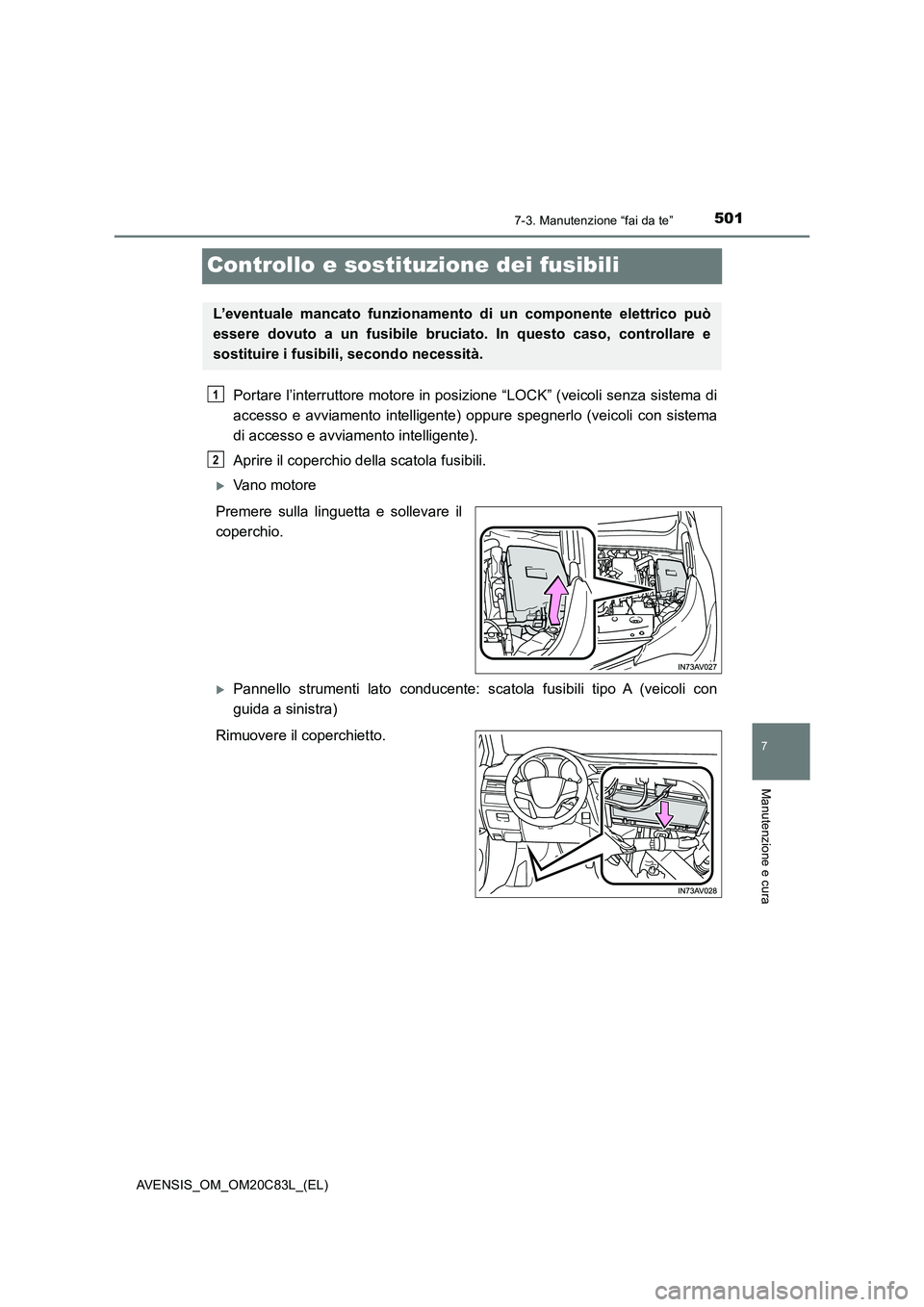

Controllo e sostituzione dei fusibili
Portare l’interruttore motore in posizione “LOCK” (veicoli senza sistema di
accesso e avviamento intelligente) oppure spegnerlo (veicoli con sistema
di accesso e avviamento intelligente).
Aprire il coperchio della scatola fusibili.
Vano motore
Premere sulla linguetta e sollevare il
coperchio.
Pannello strumenti lato conducente: scatola fusibili tipo A (veicoli con
guida a sinistra)
Rimuovere il coperchietto.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2

5027-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

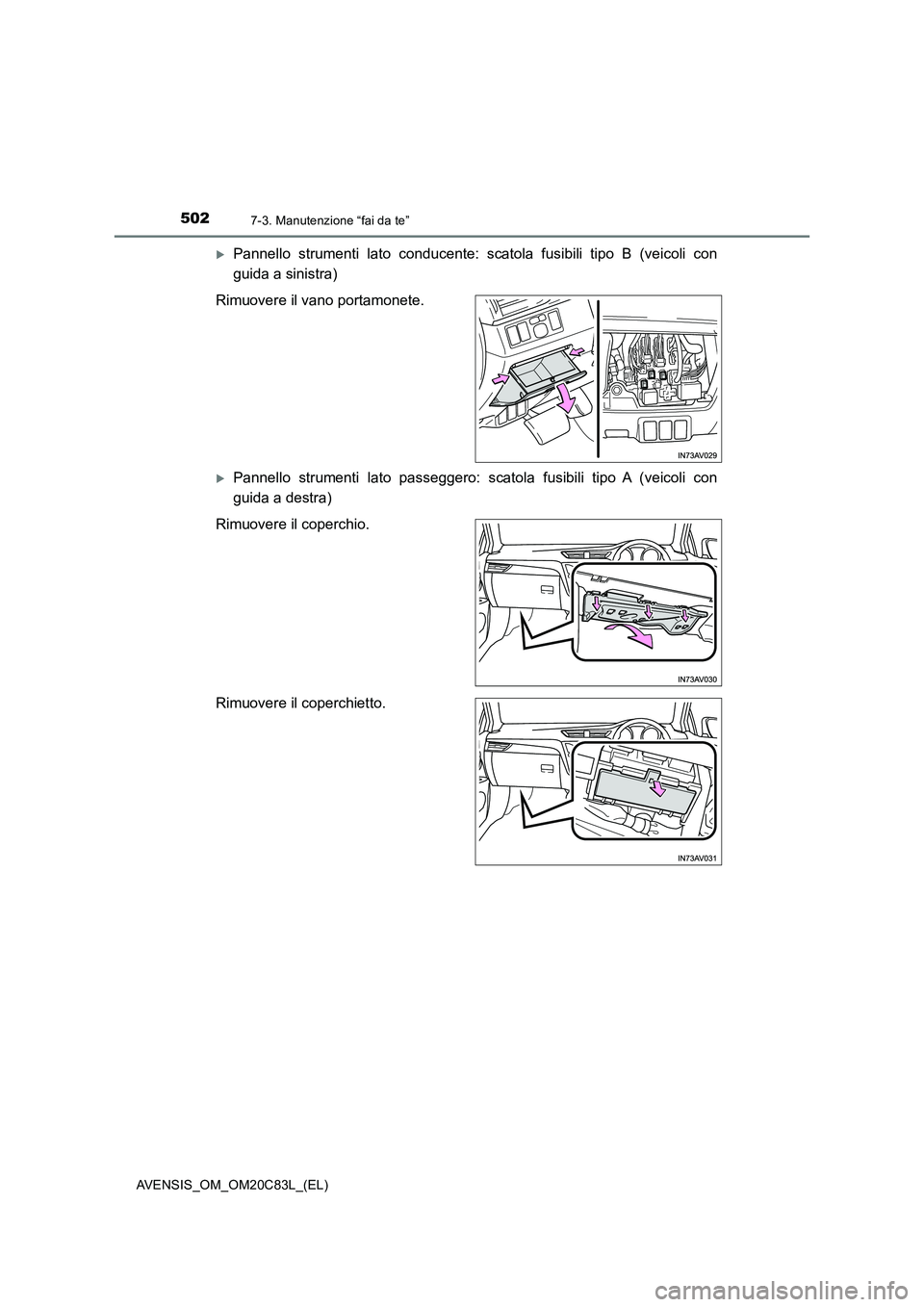

Pannello strumenti lato conducente: scatola fusibili tipo B (veicoli con
guida a sinistra)
Rimuovere il vano portamonete.
Pannello strumenti lato passeggero: scatola fusibili tipo A (veicoli con
guida a destra)
Rimuovere il coperchio.
Rimuovere il coperchietto.

5037-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

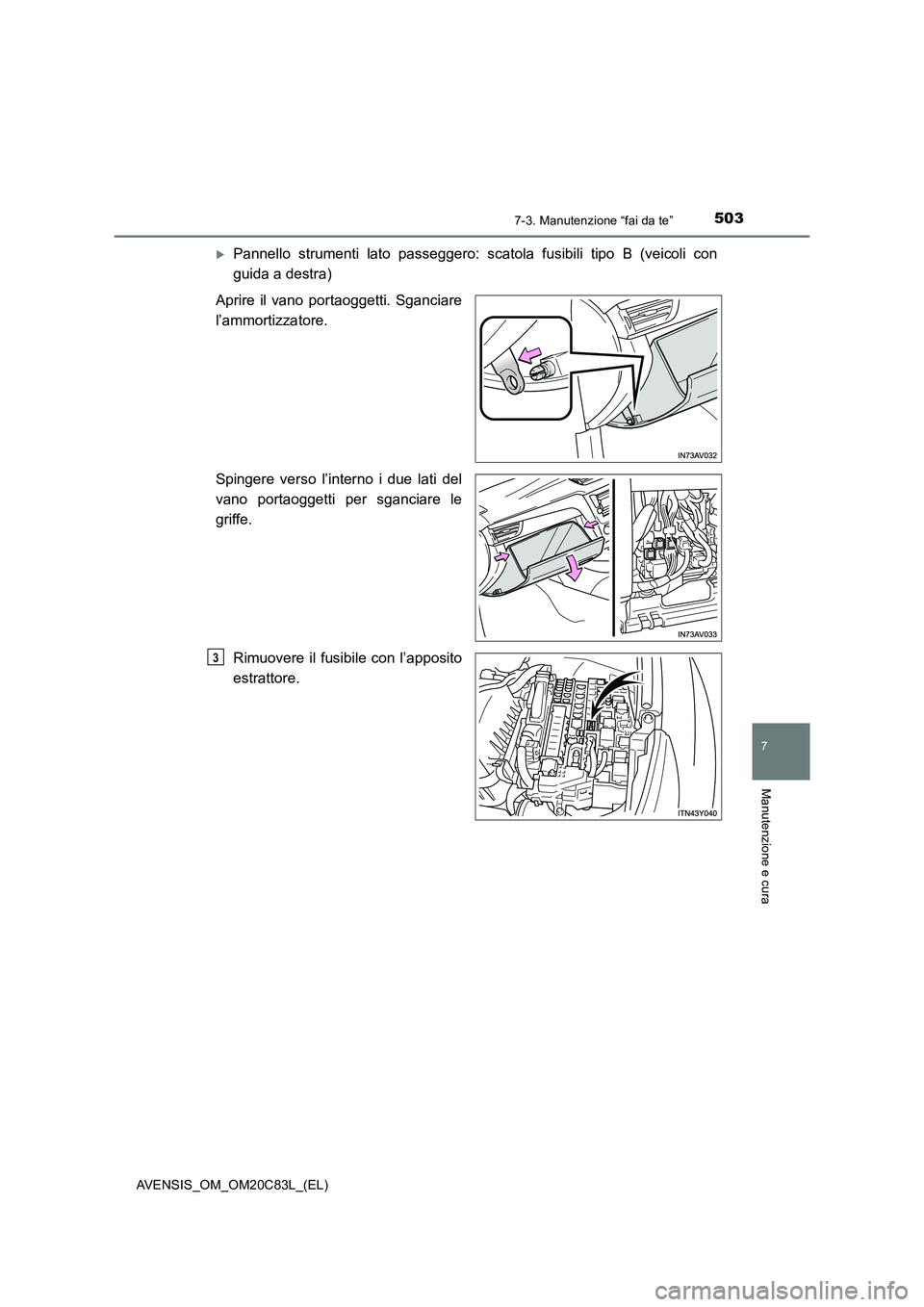

Pannello strumenti lato passeggero: scatola fusibili tipo B (veicoli con
guida a destra)
Aprire il vano portaoggetti. Sganciare
l’ammortizzatore.
Spingere verso l’interno i due lati del
vano portaoggetti per sganciare le
griffe.
Rimuovere il fusibile con l’apposito
estrattore.
3

5047-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

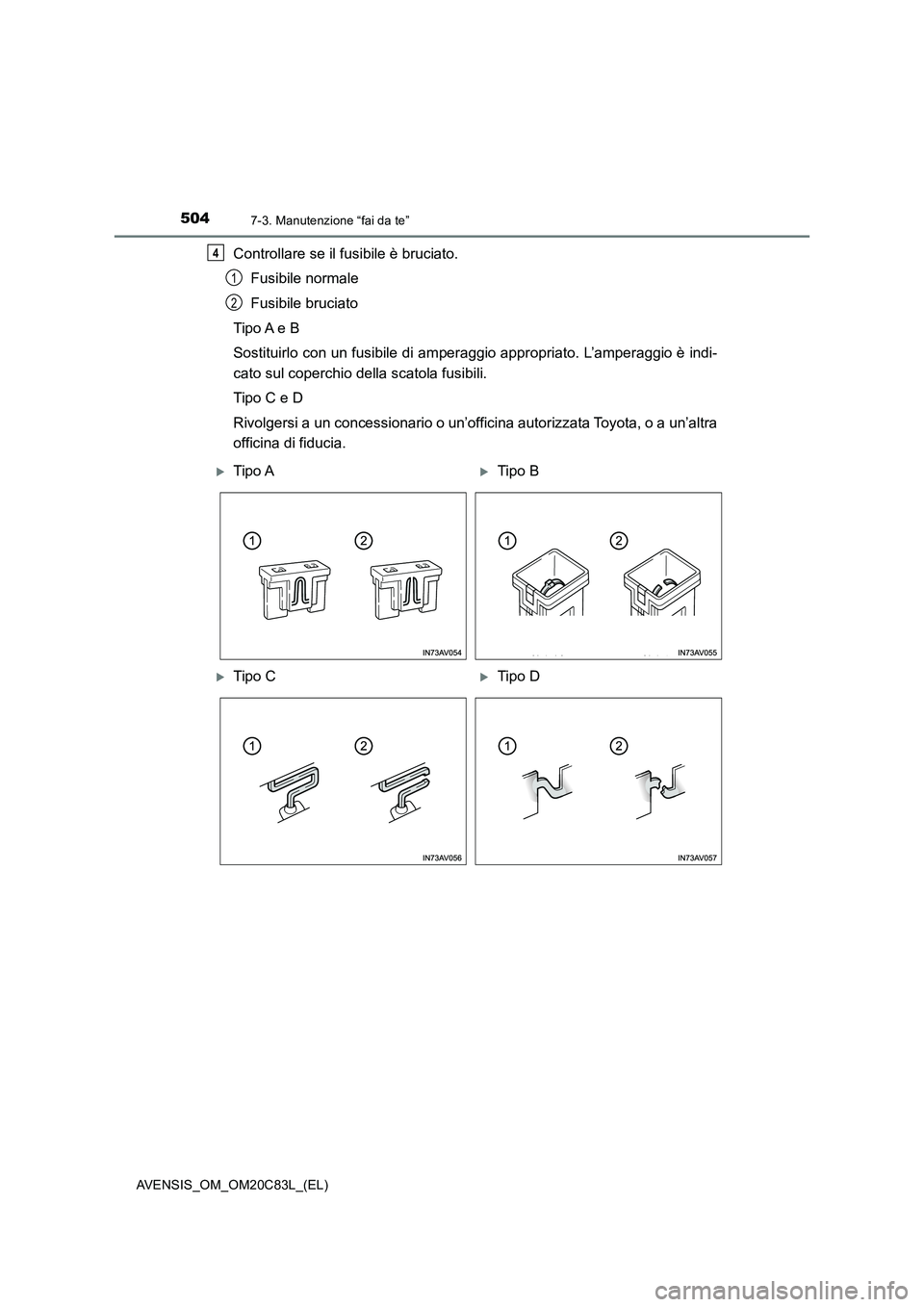

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Tipo A e B
Sostituirlo con un fusibile di amperaggio appropriato. L’amperaggio è indi-
cato sul coperchio della scatola fusibili.
Tipo C e D
Rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.4
1
2
Tipo ATipo B
Tipo CTipo D

5057-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

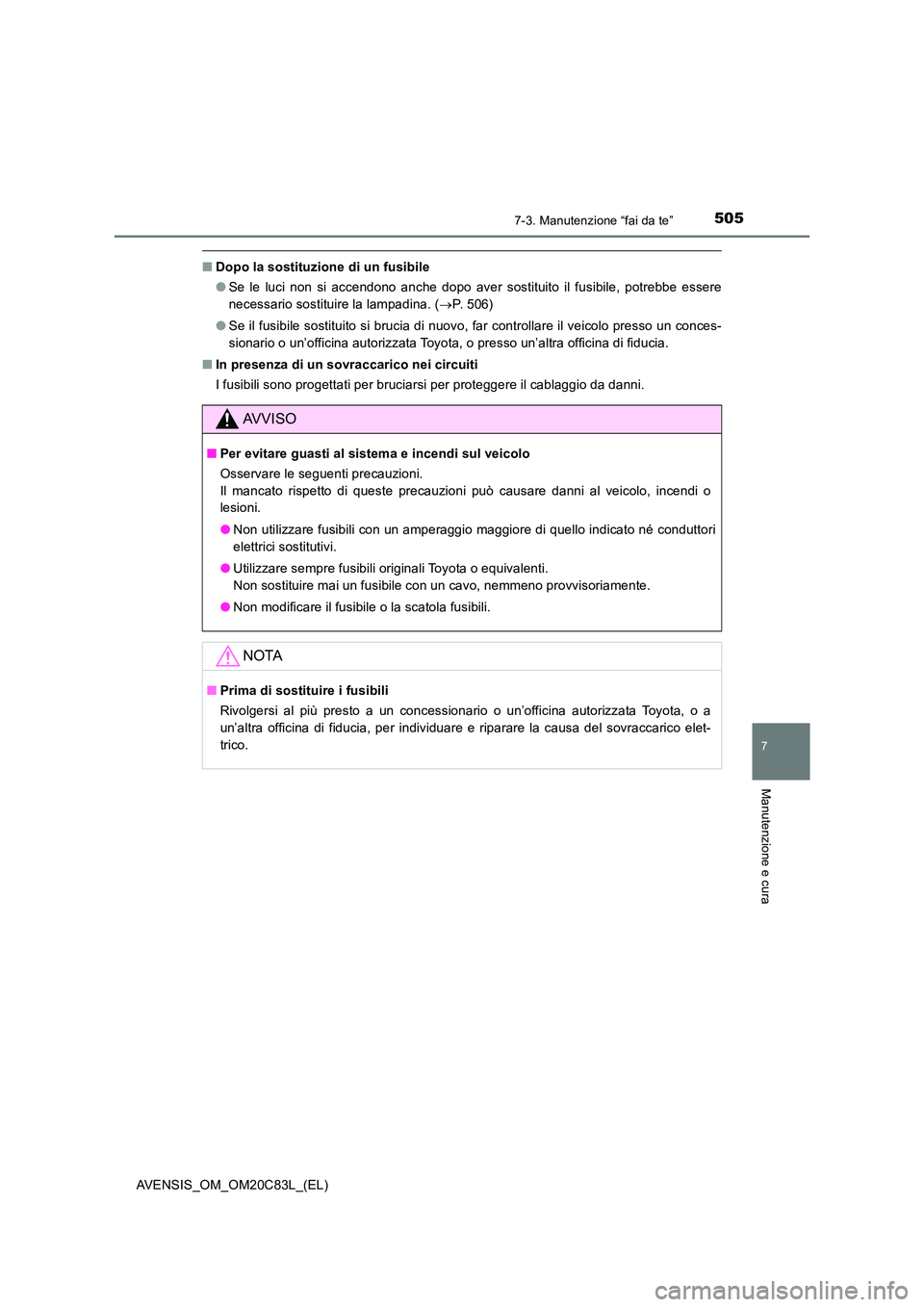

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( P. 5 0 6 )
● Se il fusibile sostituito si brucia di nuovo, far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■ In presenza di un sovraccarico nei circuiti
I fusibili sono progettati per bruciarsi per proteggere il cablaggio da danni.
AVVISO
■ Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
● Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare il fusibile o la scatola fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia, per individuare e riparare la causa del sovraccarico elet-
trico.

5067-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)

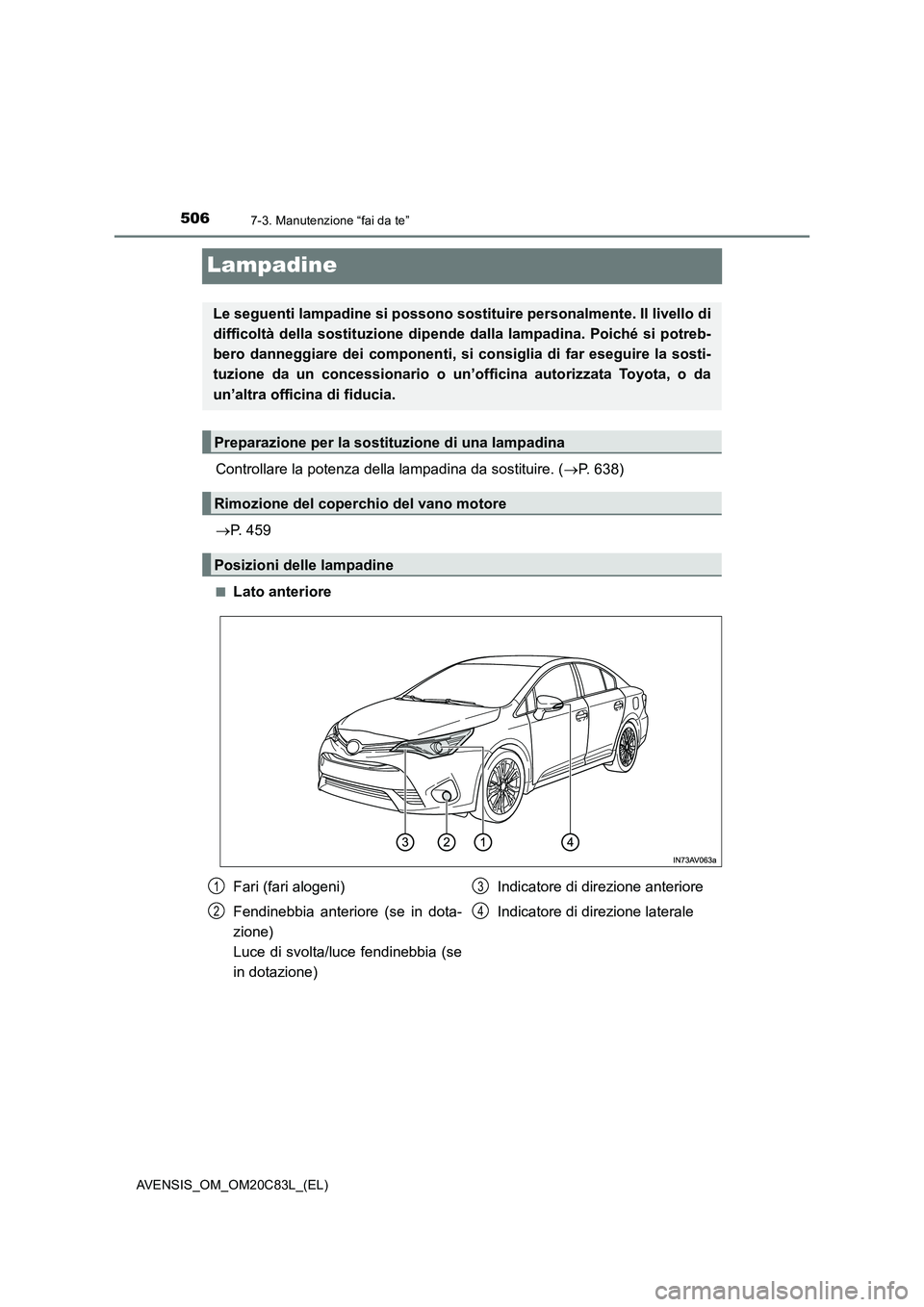

Lampadine
Controllare la potenza della lampadina da sostituire. (P. 638)
P. 459
■Lato anteriore
Le seguenti lampadine si possono sostituire personalmente. Il livello di
difficoltà della sostituzione dipende dalla lampadina. Poiché si potreb-
bero danneggiare dei componenti, si consiglia di far eseguire la sosti-
tuzione da un concessionario o un’officina autorizzata Toyota, o da
un’altra officina di fiducia.
Preparazione per la sostituzione di una lampadina
Rimozione del coperchio del vano motore
Posizioni delle lampadine
Fari (fari alogeni)
Fendinebbia anteriore (se in dota-
zione)
Luce di svolta/luce fendinebbia (se
in dotazione)Indicatore di direzione anteriore
Indicatore di direzione laterale1
2
3
4

5077-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

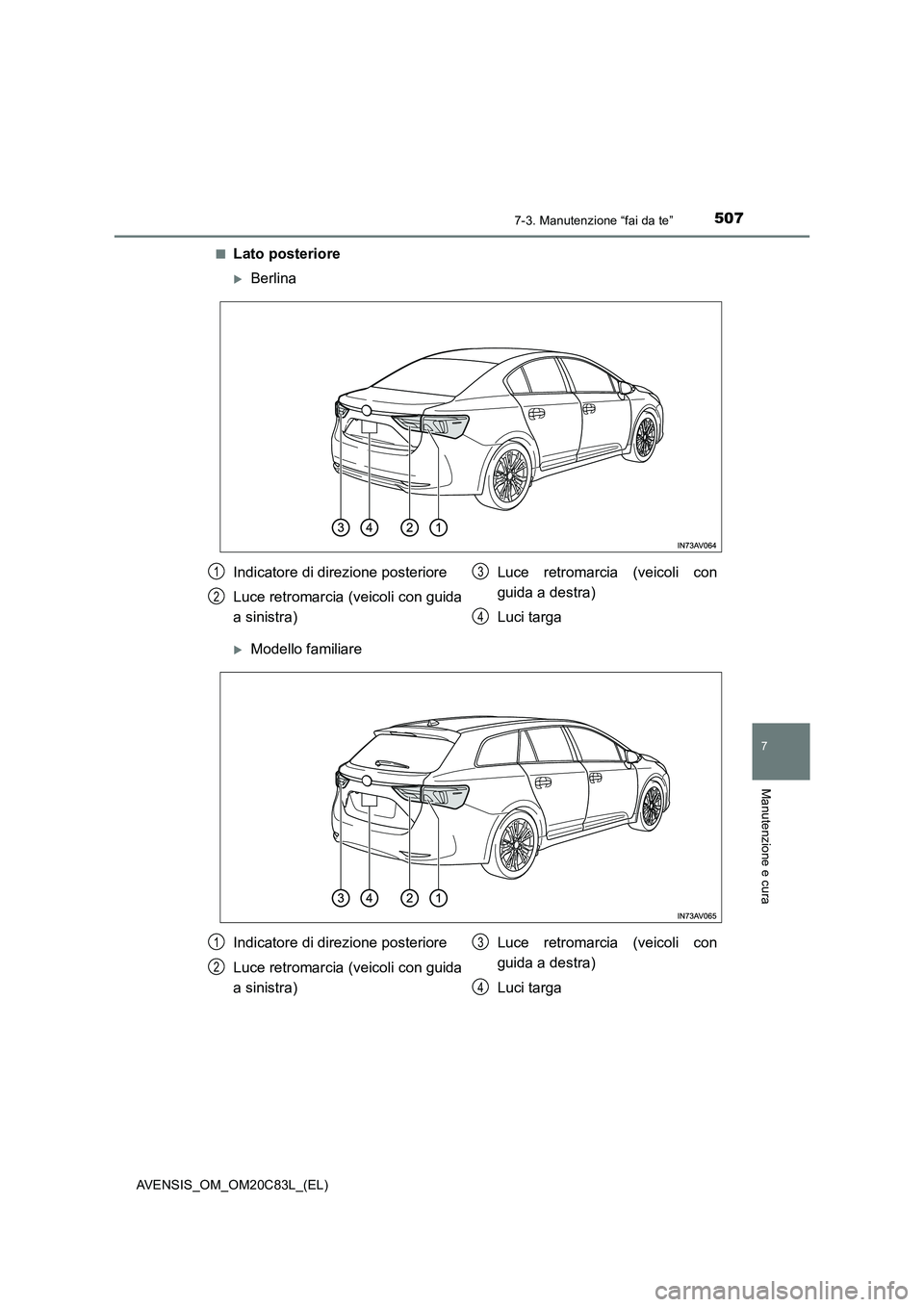

■Lato posteriore
Berlina
Modello familiare
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4
Indicatore di direzione posteriore
Luce retromarcia (veicoli con guida
a sinistra)Luce retromarcia (veicoli con
guida a destra)
Luci targa1
2
3
4

5087-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)■

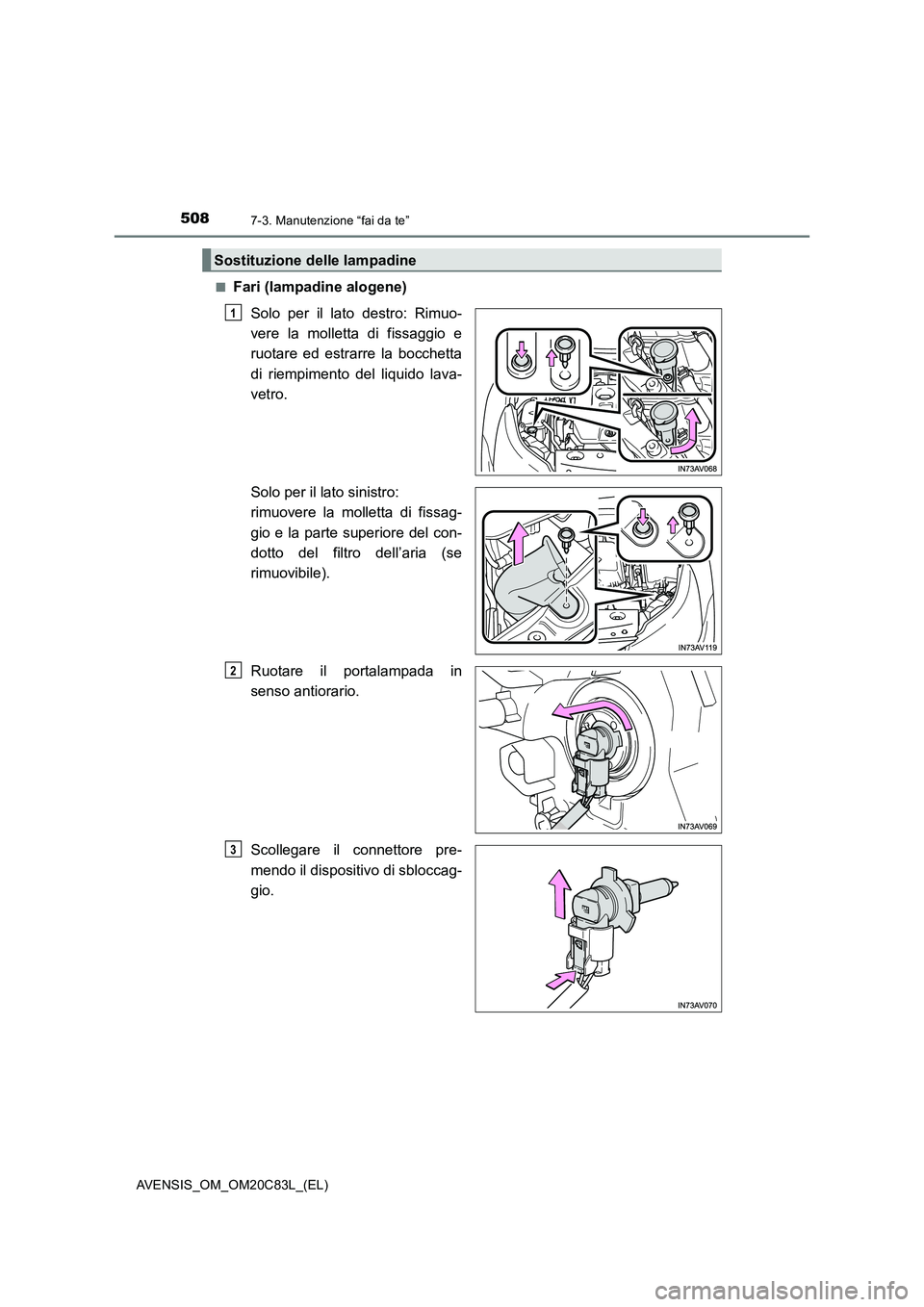

Fari (lampadine alogene)
Solo per il lato destro: Rimuo-
vere la molletta di fissaggio e
ruotare ed estrarre la bocchetta
di riempimento del liquido lava-
vetro.
Solo per il lato sinistro:
rimuovere la molletta di fissag-
gio e la parte superiore del con-
dotto del filtro dell’aria (se
rimuovibile).
Ruotare il portalampada in
senso antiorario.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Sostituzione delle lampadine
1
2
3

5097-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)
7
Manutenzione e cura

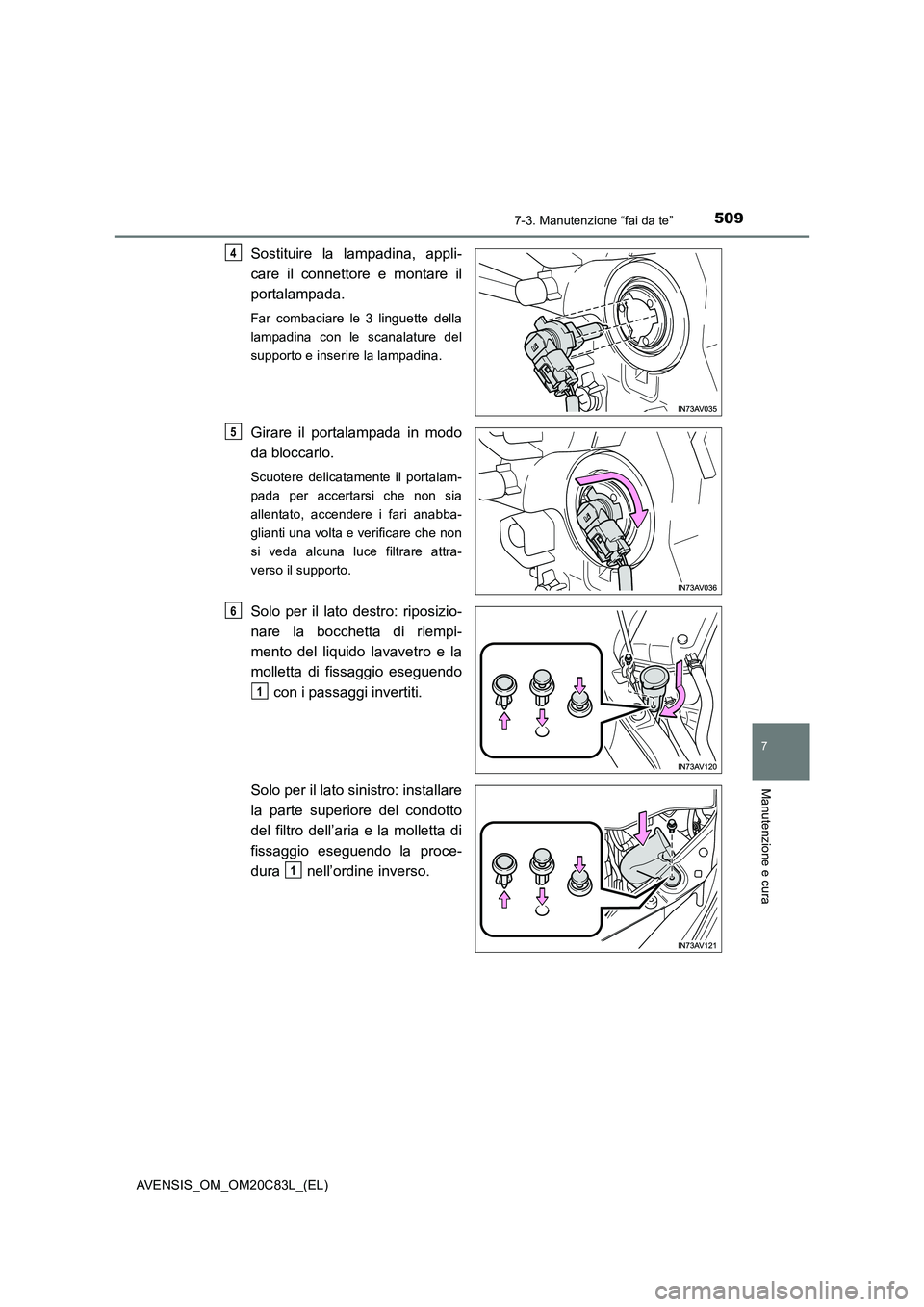

Sostituire la lampadina, appli-
care il connettore e montare il
portalampada.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari anabba-
glianti una volta e verificare che non
si veda alcuna luce filtrare attra-
verso il supporto.
Solo per il lato destro: riposizio-
nare la bocchetta di riempi-
mento del liquido lavavetro e la
molletta di fissaggio eseguendo
con i passaggi invertiti.
Solo per il lato sinistro: installare
la parte superiore del condotto
del filtro dell’aria e la molletta di
fissaggio eseguendo la proce-
dura nell’ordine inverso.
4
5
6
1
1

5107-3. Manutenzione “fai da te”
AVENSIS_OM_OM20C83L_(EL)■
Fendinebbia anteriore (se in dotazione)
Rimuovere i bulloni rivesti-
mento passaruota. Rimuovere
parzialmente il rivestimento pas-
saruota.
Scollegare il connettore pre-
mendo contemporaneamente
sul dispositivo di sbloccaggio.
Ruotare il portalampada in
senso antiorario.
1
2
3
