CARACTERISTIQUES291
Section 8
CARACTERISTIQUES
DDimensions 292...........................................
DPoids 293.................................................
DMoteur 294................................................
DCarburant 294.............................................
DCaractéristiques d’entretien 294............................
DPneus 299................................................
DFusibles 300..............................................
AYGO WK 99E38K11 02.21

292CARACTERISTIQUES
Dimensionsmm (in.):
Longueur hors tout
3415 (134,4)
Largeur hors tout1615 (63,6)
Hauteur hors tout1465 (57,7)
Empattement2340 (92,1)
Voie avant1420 (55,9)
Voie arrière1410 (55,5)
AYGO WK 99E38K11 02.21

CARACTERISTIQUES293
Poids
kg (lb.):
Modèle
∗Masse totale du véhicule(GVM)
Capacité maximale admise
pour chaque essieu (MPAC)
Modèle(GVM)AvantArrière
KGB10L−AGMRKW1180 (2601)695 (1532)695 (1532)
KGB10R−AGMRKW1180 (2601)695 (1532)695 (1532)
KGB10L−AGMGKW1180 (2601)695 (1532)695 (1532)
KGB10R−AGMGKW1180 (2601)695 (1532)695 (1532)
KGB10L−AHMRKW1190 (2623)695 (1532)695 (1532)
KGB10R−AHMRKW1190 (2623)695 (1532)695 (1532)
KGB10L−AHMGKW1190 (2623)695 (1532)695 (1532)
KGB10R−AHMGKW1190 (2623)695 (1532)695 (1532)
KGB10L−AGGGKW1180 (2601)695 (1532)695 (1532)
KGB10L−AHGGKW1190 (2623)695 (1532)695 (1532)
KGB10R−AGGGKW1180 (2601)695 (1532)695 (1532)
KGB10R−AHGGKW1190 (2623)695 (1532)695 (1532)
∗: Le code de modèle figure sur la plaque du fabricant avec le titre “MODEL”.
Pour l’emplacement de l’étiquette du fabricant, reportez−vous à “Identification de votre
Toyota”, à la page 206 de la section 2.
AYGO WK 99E38K11 02.21

294CARACTERISTIQUES
Moteur
Modèle:
1KR−FE
Type:
3 cylindres en ligne, 4 temps, essence
Alésage et course, mm (in.):
71,0×84,0 (2,79×3,30)
Cylindrée, cm
3(cu. in.):
998 (60,9)
Carburant
Type de carburant:
Zone UE:
Essence sans plomb conforme à la
norme européenne EN228, Nombre
d’octane recherche 95 ou plus
Sauf zone UE:
Essence sans plomb, Nombre d’octane
recherche 95 ou supérieur
Contenance du reservoir de carburant,
L (gal., Imp. gal.):
35 (9,2, 7,7)
Caractéristiques d’entretien
MOTEUR
Jeu des soupapes (moteur froid), mm (in.):
Admission
0,145—0,235 (0,006—0,009)
Echappement
0,275—0,365 (0,011—0,014)
Type de bougies d’allumage:
DENSO K16HR−U11
Ecartement des électrodes de bougies,
mm (in.):
1,1 (0,043)
Flèche de la courroie de entraînement
(courroie ayant déjà servi) sous pression du
pouce de 98 N (10 kgf, 22 lbf), mm (in.):
9,0—11,0 (0,35—0,43)
AYGO WK 99E38K11 02.21

CARACTERISTIQUES295

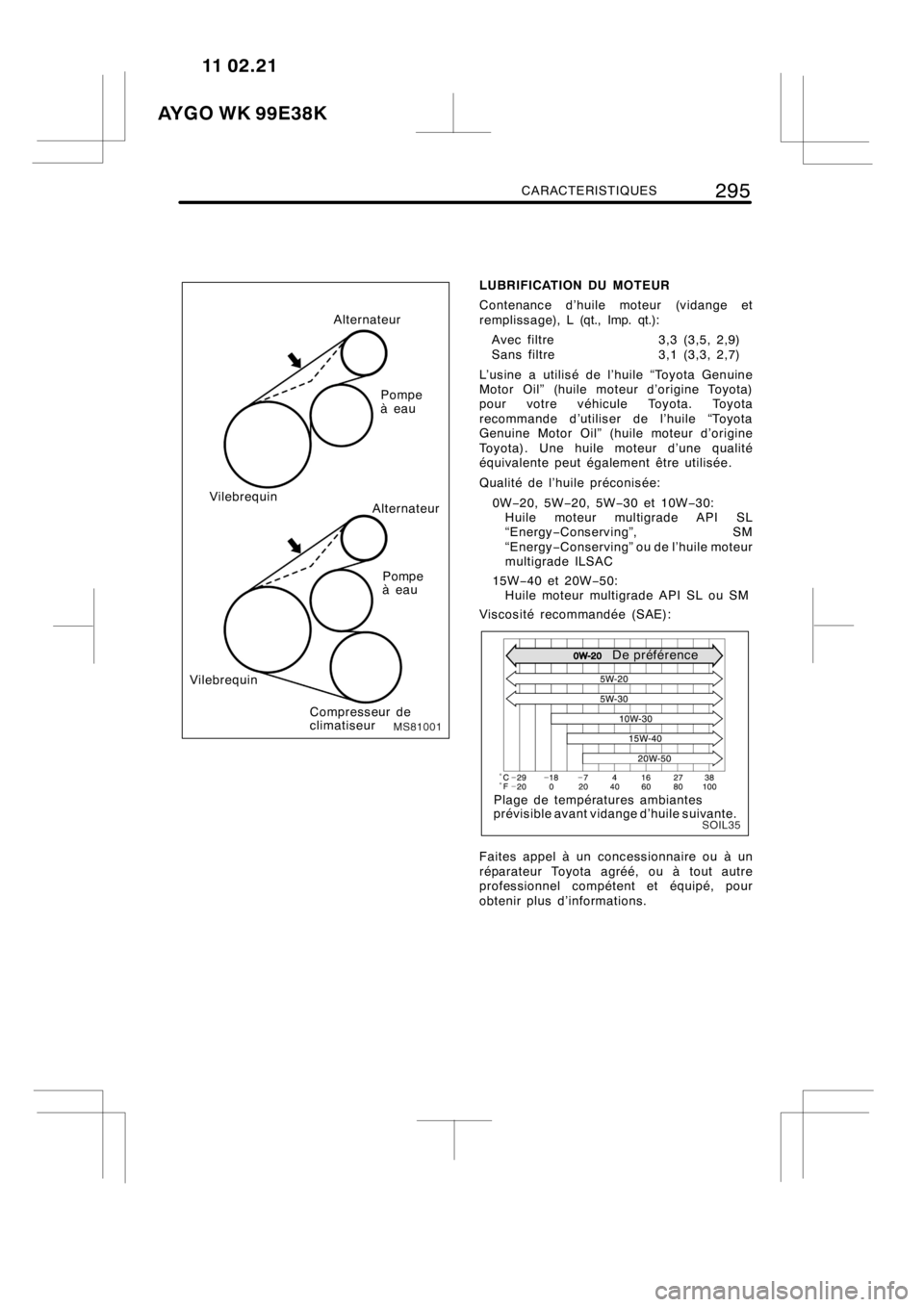

MS81001
Alternateur
Pompe
à eau
Vilebrequin
Alternateur
Pompe
à eau
Vilebrequin
Compresseur de
climatiseurLUBRIFICATION DU MOTEUR
Contenance d’huile moteur (vidange et
remplissage), L(qt., Imp. qt.):
Avec filtre 3,3 (3,5, 2,9)
Sans filtre 3,1 (3,3, 2,7)
L’usine a utilisé de l’huile “Toyota Genuine
Motor Oil” (huile moteur d’origine Toyota)
pour votre véhicule Toyota. Toyota
recommande d’utiliser de l’huile “Toyota
Genuine Motor Oil” (huile moteur d’origine
Toyota). Une huile moteur d’une qualité
équivalente peut également être utilisée.
Qualité de l’huile préconisée:
0W−20, 5W−20, 5W−30 et 10W−30:
Huile moteur multigrade API SL
“Energy−Conserving”, SM
“Energy−Conserving” ou de l’huile moteur
multigrade ILSAC
15W−40 et 20W−50:
Huile moteur multigrade API SL ou SM
Viscosité recommandée (SAE):
SOIL35
Plage de températures ambiantes
prévisible avant vidange d’huile suivante.De préférence
Faites appel à un concessionnaire ou à un
réparateur Toyota agréé, ou à tout autre
professionnel compétent et équipé, pour
obtenir plus d’informations.
AYGO WK 99E38K11 02.21

296CARACTERISTIQUES
CIRCUIT DE REFROIDISSEMENT
Contenance totale, L (qt., Imp. qt.):
0Q07
∗
4,4 (4,6, 3,9)

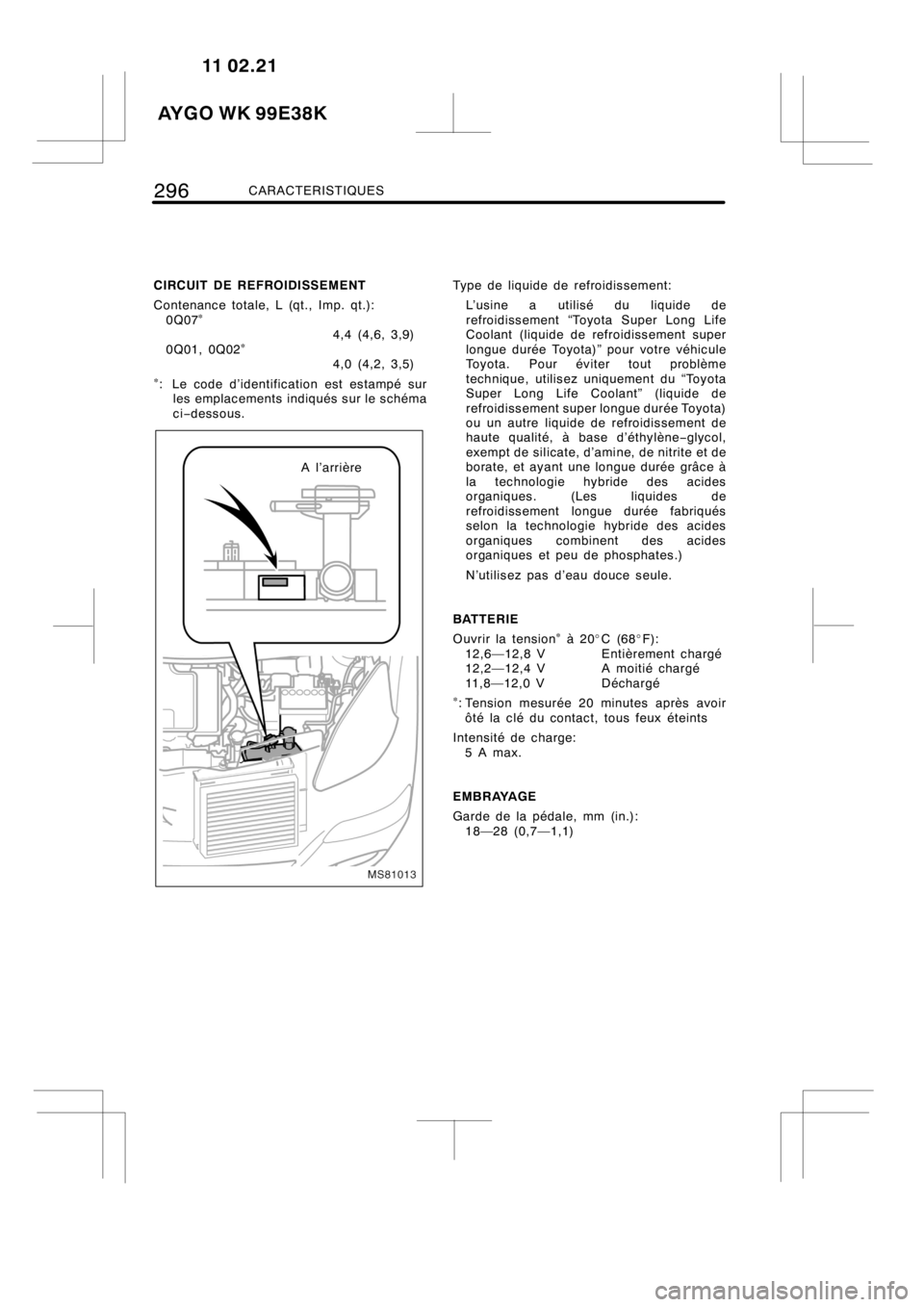

0Q01, 0Q02∗
4,0 (4,2, 3,5)∗: Le code d’identification est estampé sur
les emplacements indiqués sur le schéma
ci−dessous.
MS81013
A l’arrièreType de liquide de refroidissement:
L’usine a utilisé du liquide de
refroidissement “Toyota Super Long Life
Coolant (liquide de refroidissement super
longue durée Toyota)” pour votre véhicule
Toyota. Pour éviter tout problème
technique, utilisez uniquement du “Toyota
Super Long Life Coolant” (liquide de
refroidissement super longue durée Toyota)
ou un autre liquide de refroidissement de
haute qualité, à base d’éthylène−glycol,
exempt de silicate, d’amine, de nitrite et de
borate, et ayant une longue durée grâce à
la technologie hybride des acides
organiques. (Les liquides de
refroidissement longue durée fabriqués
selon la technologie hybride des acides
organiques combinent des acides
organiques et peu de phosphates.)
N’utilisez pas d’eau douce seule.
BATTERIE
Ouvrir la tension
∗à20_C(68_F):
12,6—12,8 V Entièrement chargé
12,2—12,4 V A moitié chargé
11,8—12,0 V Déchargé
∗: Tension mesurée 20 minutes après avoir
ôté la clé du contact, tous feux éteints
Intensité de charge:
5Amax.
EMBRAYAGE
Garde de la pédale, mm (in.):
18—28 (0,7—1,1)
AYGO WK 99E38K11 02.21

CARACTERISTIQUES297
BOITE−PONT MECANIQUE
Contenance d’huile, L (qt., Imp. qt.):
1,7 (1,8, 1,5)
Type d’huile:
“TOYOTA Genuine Manual Transmission
Gear Oil LV API GL−4” (huile pignons de
boîte de vitesses mécanique d’origine
TOYOTA LV API GL−4)
Viscosité d’huile recommandée:
SAE 75W
Ne changer l’huile des pignons de boîte de
vitesses mécanique que si nécessaire.
Généralement, l’huile des pignons de boîte
de vitesses mécanique doit uniquement
être changée lorsque le véhicule roule
dans l’une des conditions spéciales
reprises dans le “Livret d’entretien Toyota”
ou le “Livret de garantie Toyota”. Lorsque
vous changez l’huile de pignons de boîte
de vitesses mécanique, utilisez seulement
l’huile “TOYOTA Genuine Manual
Transmission Gear Oil LV API GL−4 SAE
75W” (huile pignons de boîte de vitesses
mécanique d’origine TOYOTA LV API GL−4
SAE 75W) pour garantir des performances
optimales de la boîte de vitesses.
Note: L’utilisation d’une huile de
pignons de boîte de vitesses mécanique
autre que l’huile “TOYOTA Genuine
Manual Transmission Gear Oil LV API
GL−4 SAE 75W” (huile pignons de boîte
de vitesses mécanique d’origine
T O Y O TA LV A P I G L−4 SAE 75W) risque
de produire des cliquetis au ralenti et
une consommation de carburant
incorrecte.
Faites appel à un concessionnaire ou à un
réparateur Toyota agréé, ou à tout autre
professionnel compétent et équipé, pour
obtenir plus d’informations.BOITE−PONT MECANIQUE MULTIMODE
Contenance d’huile, L (qt., Imp. qt.):
1,7 (1,8, 1,5)
Type d’huile:
“TOYOTA Genuine Manual Transmission
Gear Oil LV API GL−4” (huile pignons de
boîte de vitesses mécanique d’origine
TOYOTA LV API GL−4)
Viscosité d’huile recommandée:
SAE 75W
Ne changer l’huile des pignons de boîte de
vitesses mécanique que si nécessaire.
Généralement, l’huile des pignons de boîte
de vitesses mécanique doit uniquement
être changée lorsque le véhicule roule
dans l’une des conditions spéciales
reprises dans le “Livret d’entretien Toyota”
ou le “Livret de garantie Toyota”. Lorsque
vous changez l’huile de pignons de boîte
de vitesses mécanique, utilisez seulement
l’huile “TOYOTA Genuine Manual
Transmission Gear Oil LV API GL−4 SAE
75W” (huile pignons de boîte de vitesses
mécanique d’origine TOYOTA LV API GL−4
SAE 75W) pour garantir des performances
optimales de la boîte de vitesses.
Note: L’utilisation d’une huile de
pignons de boîte de vitesses mécanique
autre que l’huile “TOYOTA Genuine
Manual Transmission Gear Oil LV API
GL−4 SAE 75W” (huile pignons de boîte
de vitesses mécanique d’origine
T O Y O TA LV A P I G L−4 SAE 75W) risque
de produire des cliquetis au ralenti et
une consommation de carburant
incorrecte.
Faites appel à un concessionnaire ou à un
réparateur Toyota agréé, ou à tout autre
professionnel compétent et équipé, pour
obtenir plus d’informations.
AYGO WK 99E38K11 02.21

298CARACTERISTIQUES
FREINS
Garde minimale lorsque la pédale est
enfoncée avec une force de 490 N (50 kgf,
110 lbf) pendant que le moteur tourne, mm
(in.):
Véhicules à conduite à gauche
84 (3,3)
Véhicules à conduite à droite
77 (3,0)
Garde de la pédale, mm (in.):
1—6 (0,04—0,24)
Réglage du frein de stationnement tiré avec
une force de 196 N (20 kgf, 44 lbf):
5—8 déclics
Type de liquide:
SAE J1704 ou FMVSS No. 116 DOT 4
DIRECTION
Jeu du volant:
Moinsde30mm(1,2in.)
AYGO WK 99E38K11 02.21

CARACTERISTIQUES299
Pneus
Dimension des pneumatiques et pression de gonflage des pneus à froid:
Pour une vitesses de 160 km/h (100 mph) ou plus
kPa (kgf/cm
2ou bar, psi)
Dimensions des
pneus
Pour une vitesses inférieure
160 km/h (100 mph)Pour une vitesses de 160 km/h
(100 mph) ou plus
pneusAvantArrièreAvantArrière
155/65R14 75T220 (2,2, 32)220 (2,2, 32)230 (2,3, 34)230 (2,3, 34)
Couple de serrage des boulons de roue, N·m (kgf·m, ft·lbf):
103 (10,5, 76)
NOTA: Pour plus amples informations sur les pneus (ex: remplacement des pneus ou des
jantes), reportez−vous à “Vérification de la pression de gonflage des pneus” jusqu’à
“Précautions pour les roues en aluminium” de la page 269 à 276 de la section 7−2.
AYGO WK 99E38K11 02.21

300CARACTERISTIQUES

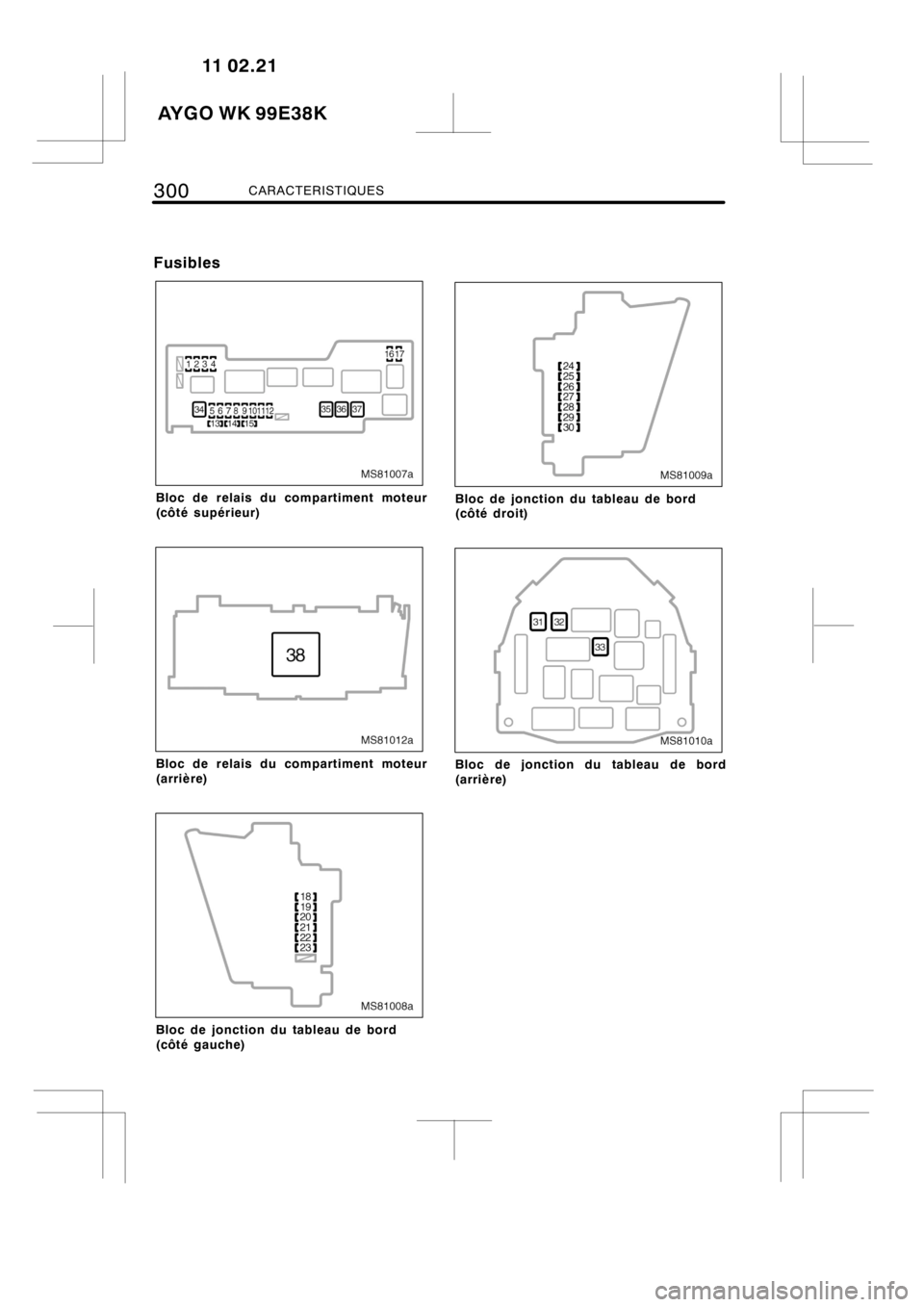

Fusibles
MS81007a
Bloc de relais du compartiment moteur
(côté supérieur)
MS81012a
Bloc de relais du compartiment moteur
(arrière)
MS81008a
Bloc de jonction du tableau de bord
(côté gauche)
MS81009a
Bloc de jonction du tableau de bord
(côté droit)
MS81010a
Bloc de jonction du tableau de bord
(arrière)
