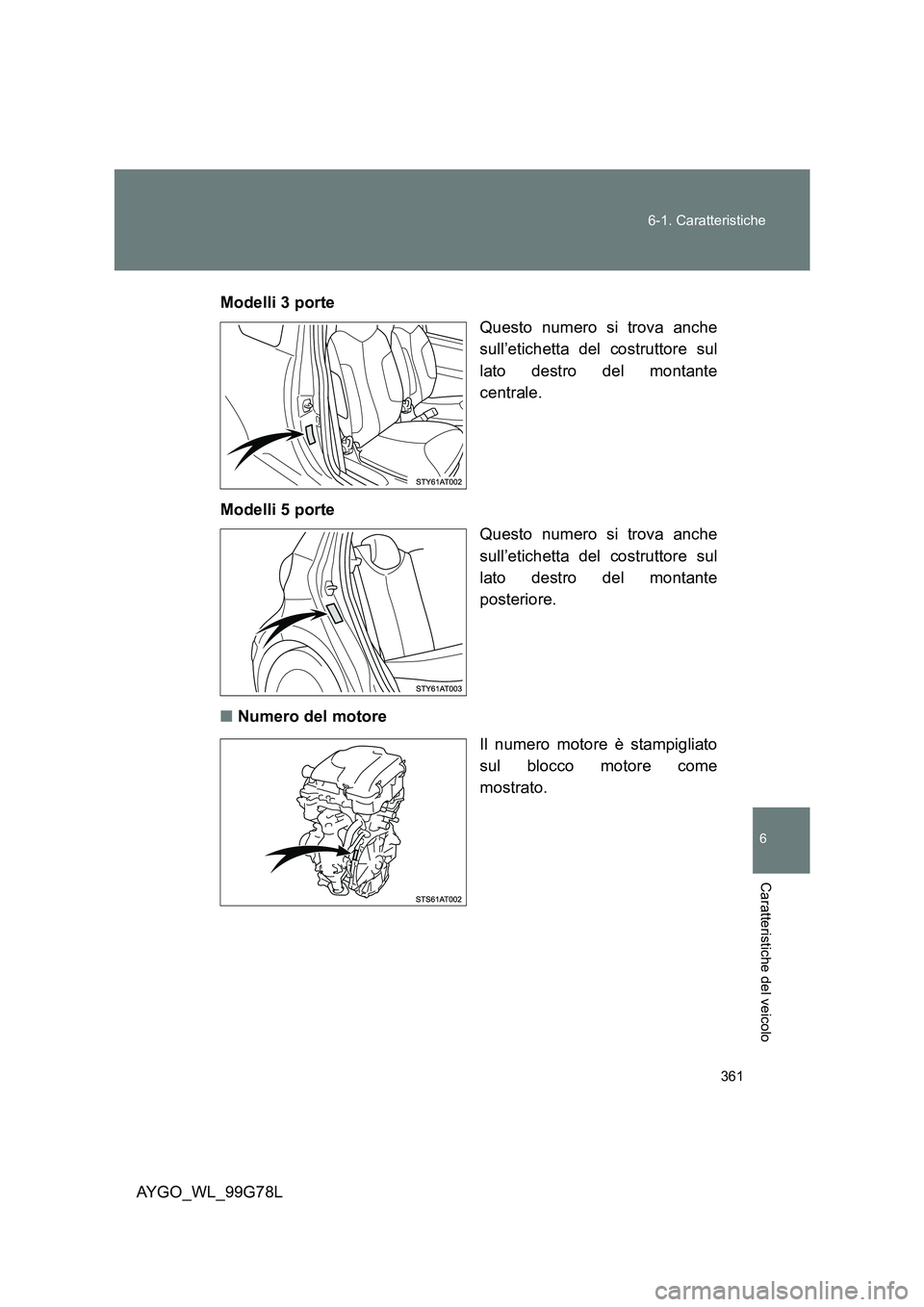

6-1. Caratteristiche
6
Caratteristiche del veicolo
AYGO_WL_99G78L
Modelli 3 porte
Questo numero si trova anche
sull’etichetta del costruttore sul
lato destro del montante
centrale.
Modelli 5 porte
Questo numero si trova anche
sull’etichetta del costruttore sul
lato destro del montante
posteriore.
■ Numero del motore
Il numero motore è stampigliato
sul blocco motore come
mostrato.

362

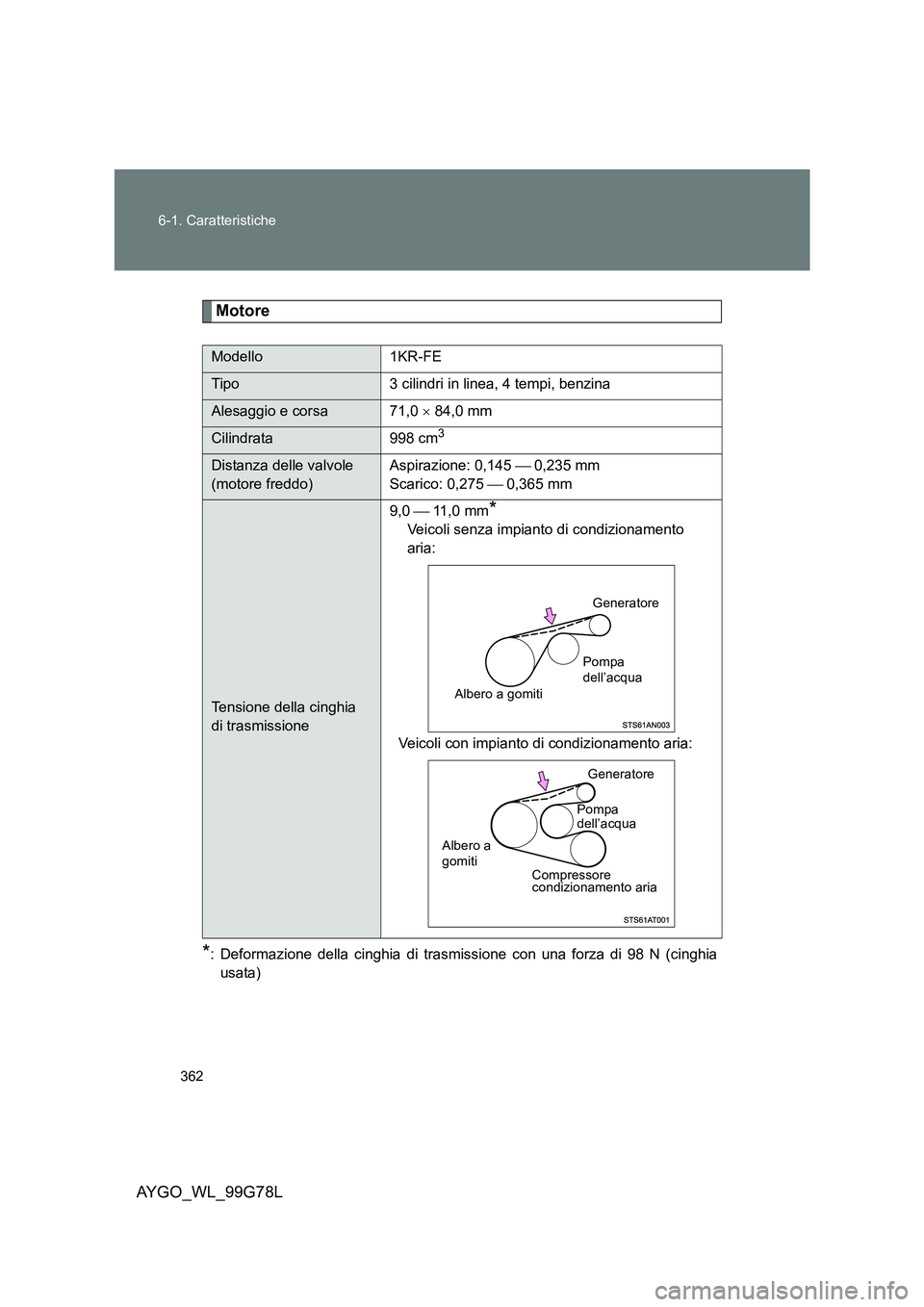

6-1. Caratteristiche
AYGO_WL_99G78L
Motore
*: Deformazione della cinghia di trasmissione con una forza di 98 N (cinghia
usata)
Modello 1KR-FE
Tipo 3 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa 71,0 × 84,0 mm
Cilindrata 998 cm3
Distanza delle valvole
(motore freddo)
Aspirazione: 0,145  0,235 mm
Scarico: 0,275  0,365 mm
Tensione della cinghia
di trasmissione
9,0  11 , 0 m m*
Veicoli senza impianto di condizionamento
aria:
Veicoli con impianto di condizionamento aria:
Generatore
Pompa
dell’acqua
Albero a gomiti
Albero a gomiti
Pompa dell’acqua
Generatore
Compressore condizionamento aria

363

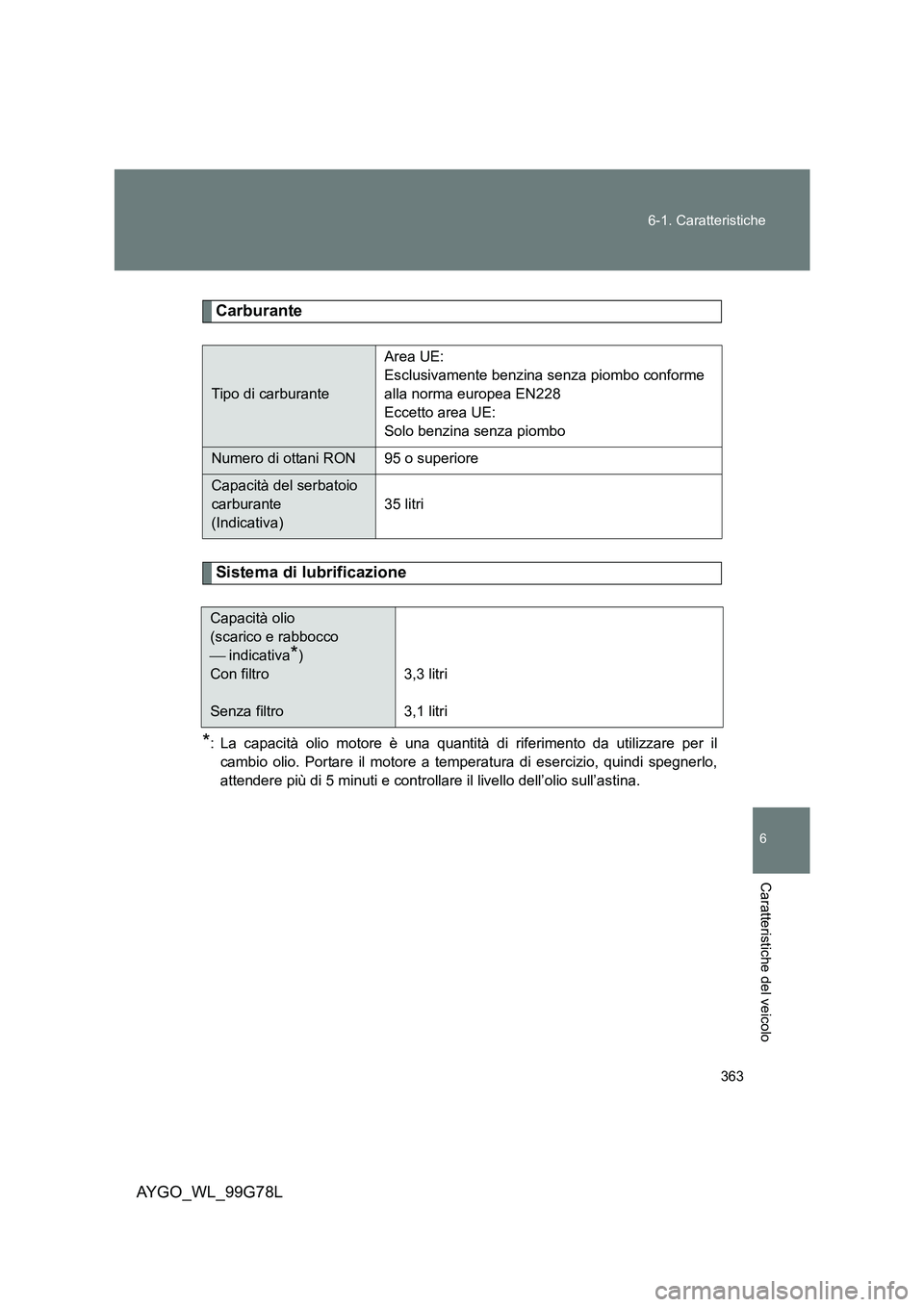

6-1. Caratteristiche
6
Caratteristiche del veicolo
AYGO_WL_99G78L
Carburante
Sistema di lubrificazione
*: La capacità olio motore è una quantità di riferimento da utilizzare per il
cambio olio. Portare il motore a temperatura di esercizio, quindi spegnerlo,
attendere più di 5 minuti e controllare il livello dell’olio sull’astina.
Tipo di carburante
Area UE:
Esclusivamente benzina senza piombo conforme
alla norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani RON 95 o superiore
Capacità del serbatoio
carburante
(Indicativa)
35 litri
Capacità olio
(scarico e rabbocco
 indicativa*)
Con filtro
Senza filtro
3,3 litri
3,1 litri

364

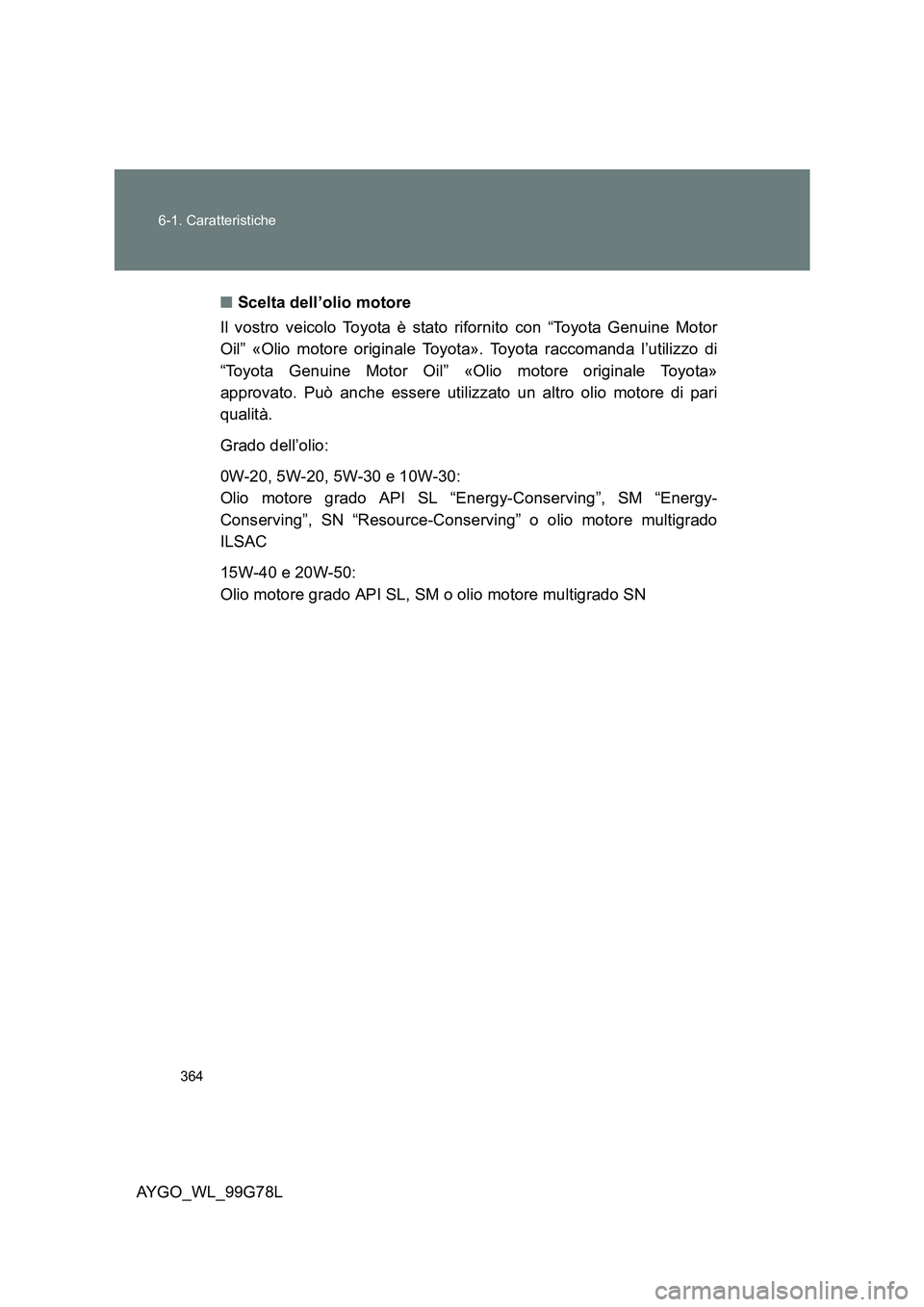

6-1. Caratteristiche
AYGO_WL_99G78L
■ Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor
Oil” «Olio motore originale Toyota». Toyota raccomanda l’utilizzo di
“Toyota Genuine Motor Oil” «Olio motore originale Toyota»
approvato. Può anche essere utilizzato un altro olio motore di pari
qualità.
Grado dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” o olio motore multigrado
ILSAC
15W-40 e 20W-50:
Olio motore grado API SL, SM o olio motore multigrado SN

365
6-1. Caratteristiche
6
Caratteristiche del veicolo
AYGO_WL_99G78L

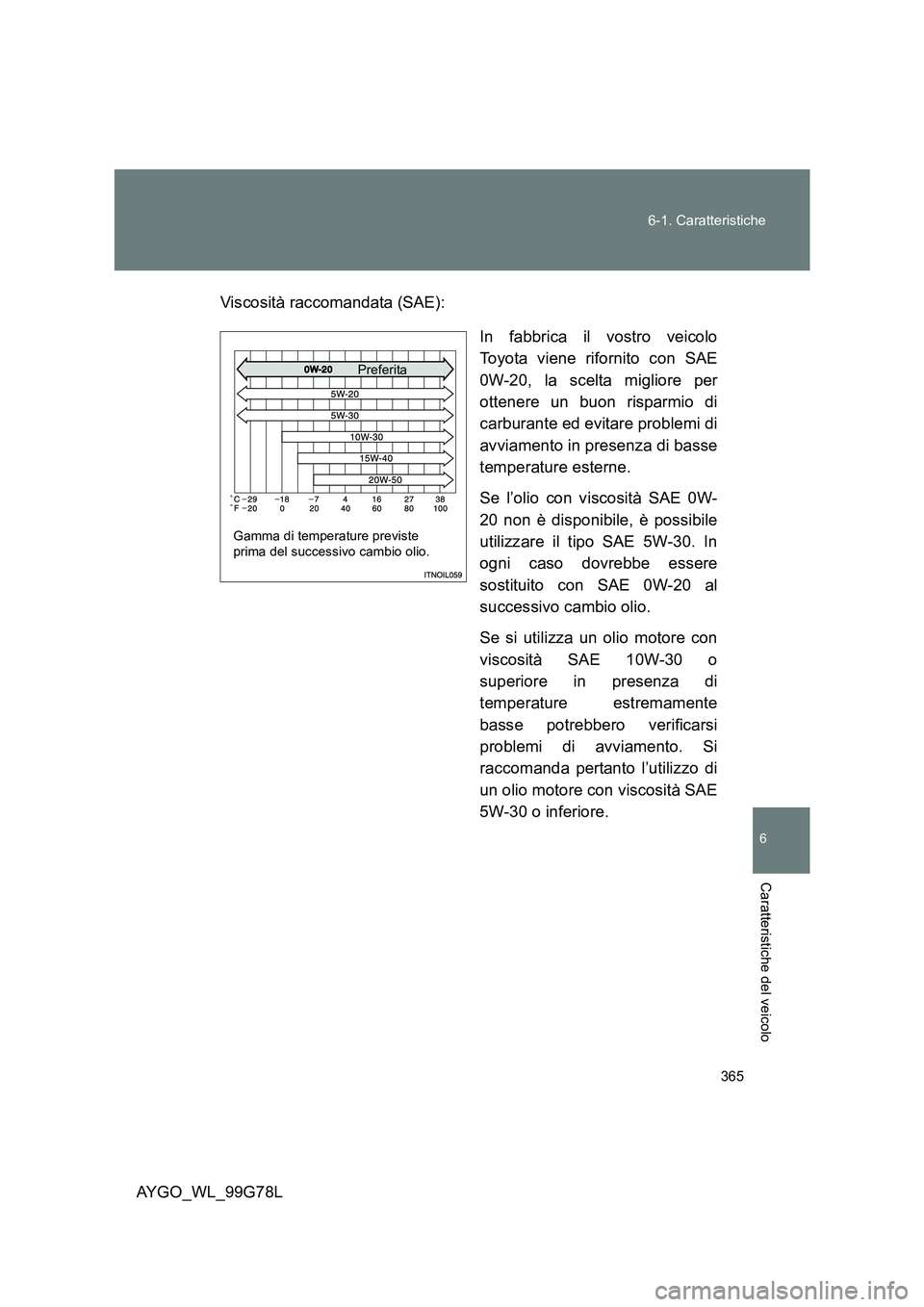

Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo
Toyota viene rifornito con SAE
0W-20, la scelta migliore per
ottenere un buon risparmio di
carburante ed evitare problemi di
avviamento in presenza di basse
temperature esterne.
Se l’olio con viscosità SAE 0W-
20 non è disponibile, è possibile
utilizzare il tipo SAE 5W-30. In
ogni caso dovrebbe essere
sostituito con SAE 0W-20 al
successivo cambio olio.
Se si utilizza un olio motore con
viscosità SAE 10W-30 o
superiore in presenza di
temperature estremamente
basse potrebbero verificarsi
problemi di avviamento. Si
raccomanda pertanto l’utilizzo di
un olio motore con viscosità SAE
5W-30 o inferiore.
Gamma di temperature previste
prima del successivo cambio olio.
Preferita

366
6-1. Caratteristiche
AYGO_WL_99G78L
Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.

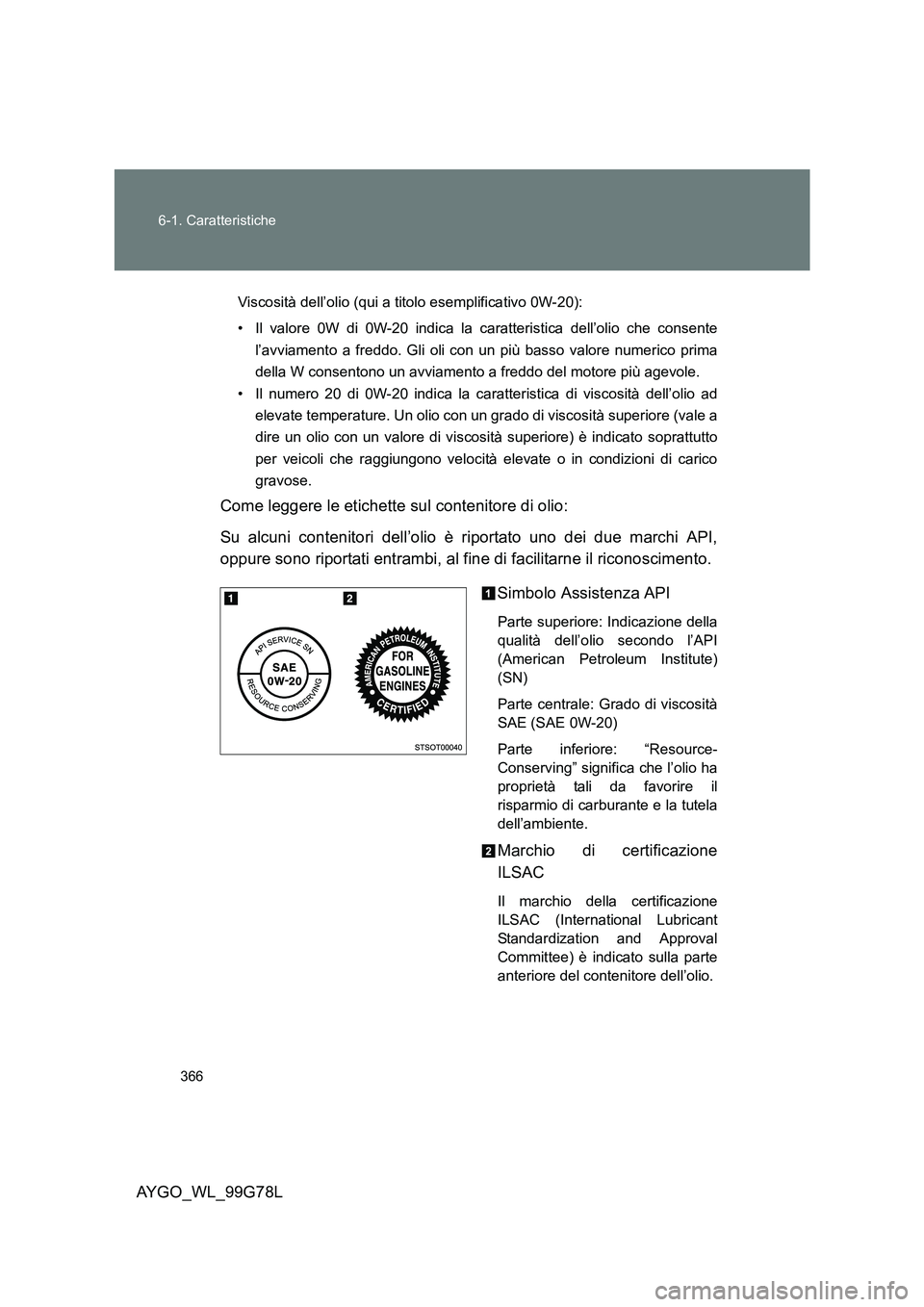

Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API,
oppure sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: Indicazione della
qualità dell’olio secondo l’API
(American Petroleum Institute)
(SN)
Parte centrale: Grado di viscosità
SAE (SAE 0W-20)
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il
risparmio di carburante e la tutela
dell’ambiente.
Marchio di certificazione
ILSAC
Il marchio della certificazione
ILSAC (International Lubricant
Standardization and Approval
Committee) è indicato sulla parte
anteriore del contenitore dell’olio.

367

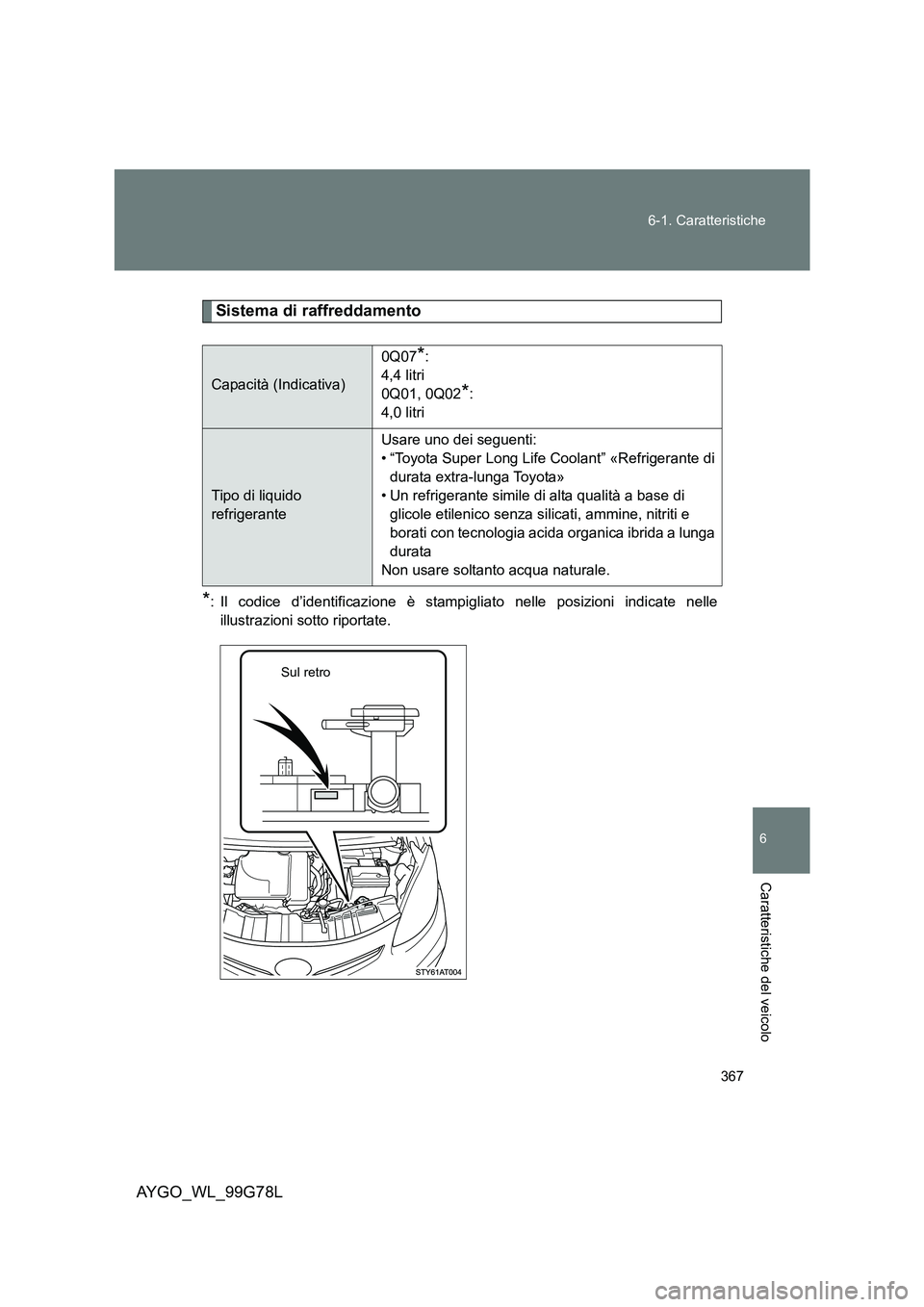

6-1. Caratteristiche
6
Caratteristiche del veicolo
AYGO_WL_99G78L
Sistema di raffreddamento
*: Il codice d’identificazione è stampigl iato nelle posizioni indicate nelle
illustrazioni sotto riportate.
Capacità (Indicativa)
0Q07*:
4,4 litri
0Q01, 0Q02*:
4,0 litri
Tipo di liquido
refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di
durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a lunga
durata
Non usare soltanto acqua naturale.
Sul retro

368

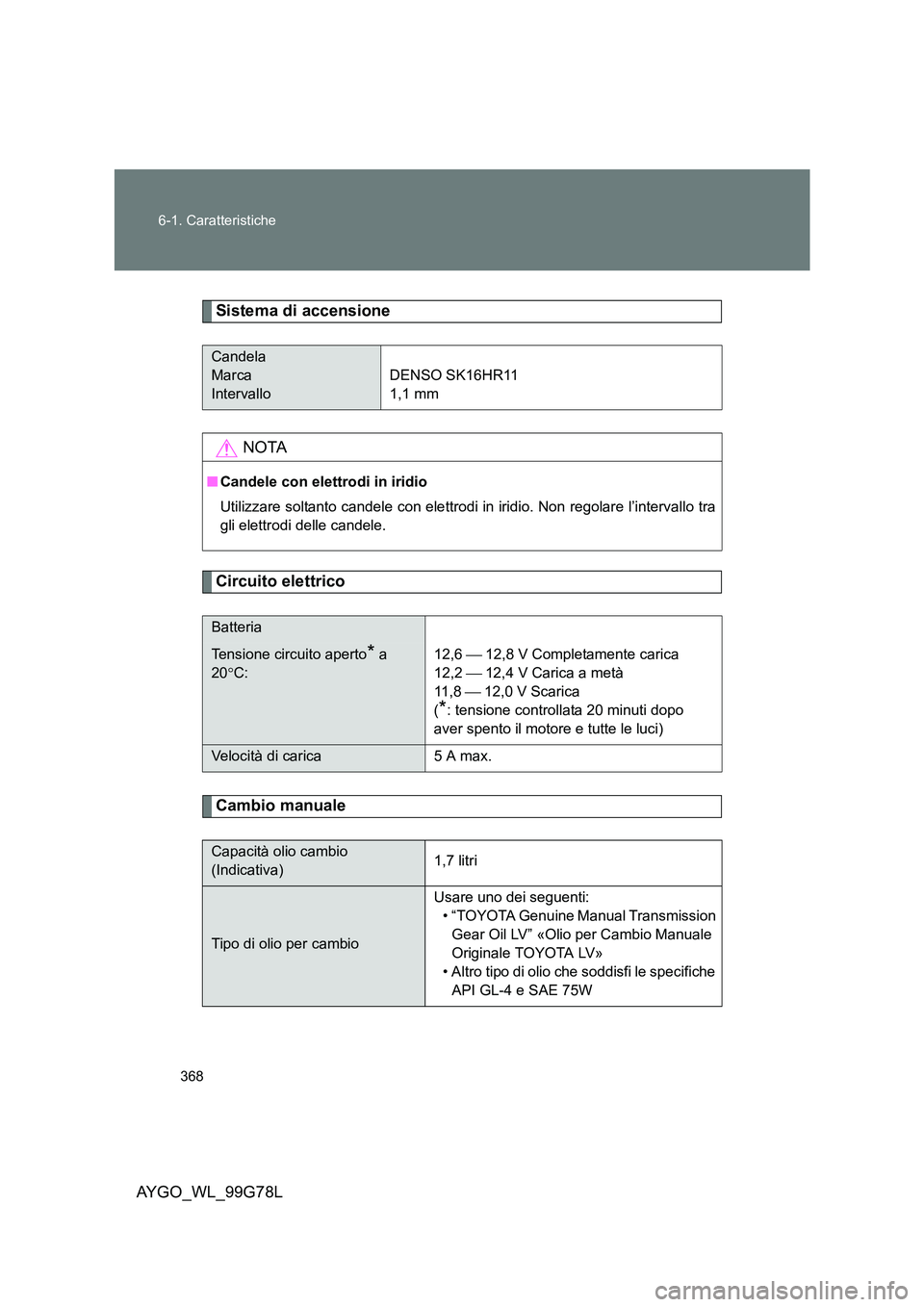

6-1. Caratteristiche
AYGO_WL_99G78L
Sistema di accensione
Circuito elettrico
Cambio manuale
Candela
Marca
Intervallo
DENSO SK16HR11
1,1 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra
gli elettrodi delle candele.
Batteria
Tensione circuito aperto* a
20 °C:
12,6  12,8 V Completamente carica
12,2  12,4 V Carica a metà
11 , 8  12,0 V Scarica
(*: tensione controllata 20 minuti dopo
aver spento il motore e tutte le luci)
Velocità di carica 5 A max.
Capacità olio cambio
(Indicativa) 1,7 litri
Tipo di olio per cambio
Usare uno dei seguenti:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Olio per Cambio Manuale
Originale TOYOTA LV»
• Altro tipo di olio che soddisfi le specifiche
API GL-4 e SAE 75W

369

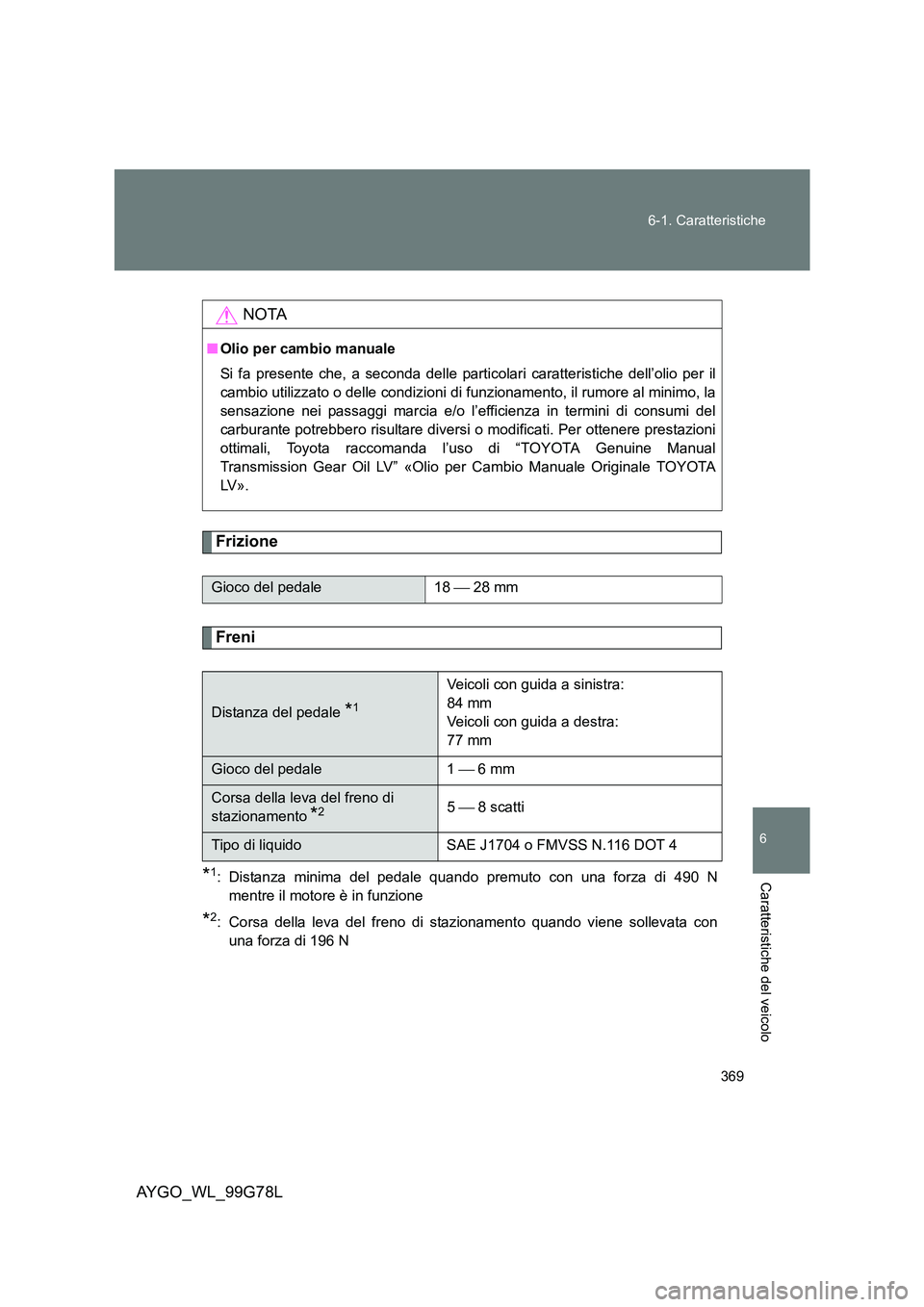

6-1. Caratteristiche
6
Caratteristiche del veicolo
AYGO_WL_99G78L
Frizione
Freni
*1: Distanza minima del pedale quando premuto con una forza di 490 N
mentre il motore è in funzione
*2: Corsa della leva del freno di stazionamento quando viene sollevata con
una forza di 196 N
NOTA
■ Olio per cambio manuale
Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il
cambio utilizzato o delle condizioni di funzionamento, il rumore al minimo, la
sensazione nei passaggi marcia e/o l’efficienza in termini di consumi del
carburante potrebbero risultare diversi o modificati. Per ottenere prestazioni
ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine Manual
Transmission Gear Oil LV” «Olio per Cambio Manuale Originale TOYOTA
LV » .
Gioco del pedale 18  28 mm
Distanza del pedale *1
Veicoli con guida a sinistra:
84 mm
Veicoli con guida a destra:
77 mm
Gioco del pedale 1  6 mm
Corsa della leva del freno di
stazionamento *25  8 scatti
Tipo di liquido SAE J1704 o FMVSS N.116 DOT 4

370

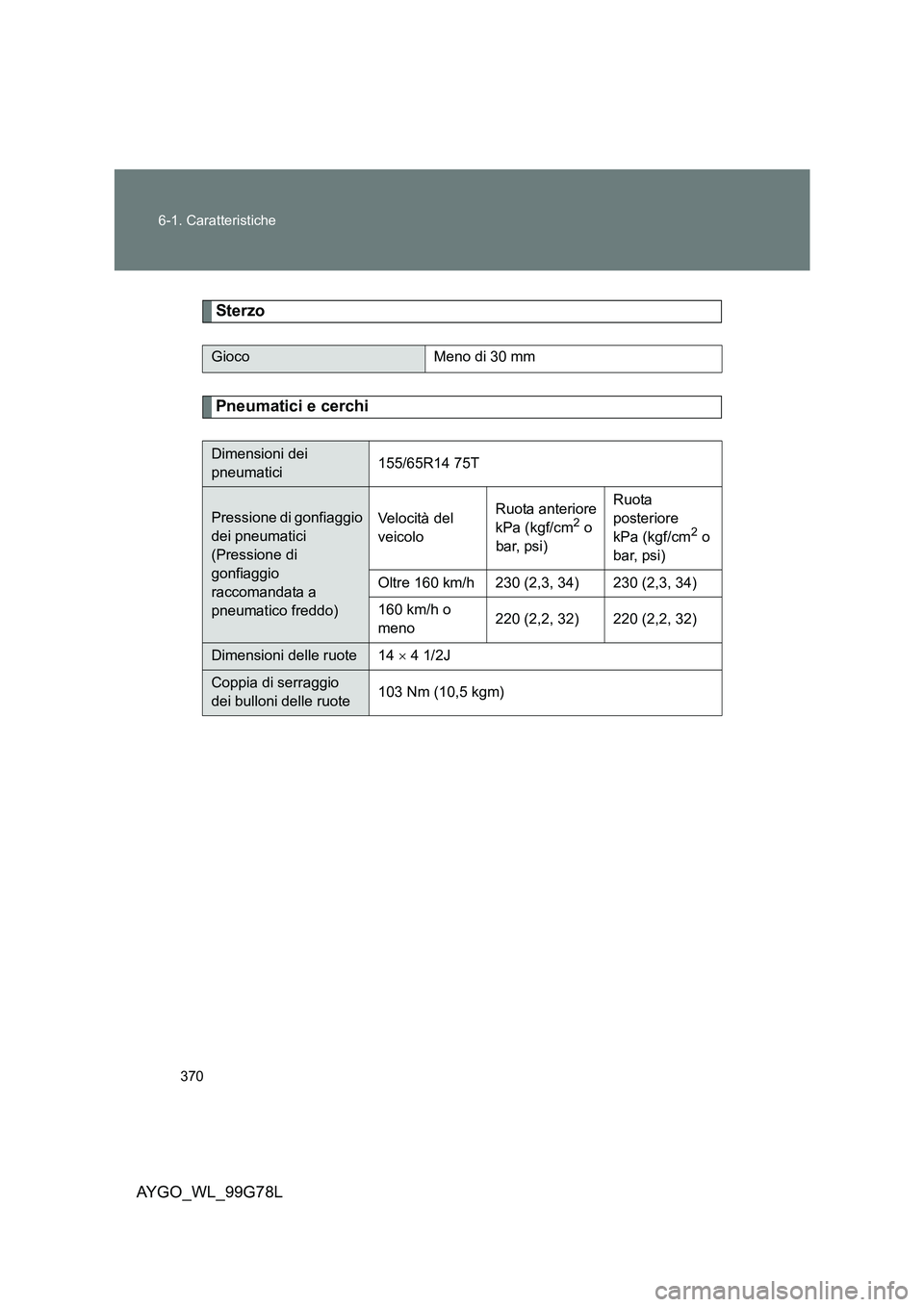

6-1. Caratteristiche
AYGO_WL_99G78L
Sterzo
Pneumatici e cerchi
Gioco Meno di 30 mm
Dimensioni dei
pneumatici 155/65R14 75T
Pressione di gonfiaggio
dei pneumatici
(Pressione di
gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota
posteriore
kPa (kgf/cm2 o
bar, psi)
Oltre 160 km/h 230 (2,3, 34) 230 (2,3, 34)
160 km/h o
meno 220 (2,2, 32) 220 (2,2, 32)
Dimensioni delle ruote 14 × 4 1/2J
Coppia di serraggio
dei bulloni delle ruote 103 Nm (10,5 kgm)
