Page 85 of 452
85
2
2. Kombiinstrument
Kombiinstrument
AYGO_EM_OM99J94M
Multi-Infor mationsanzeige
Die Multi-Informationsanzeige liefert dem Fahrer eine Vielzahl von Fahrda-
ten, einschließlich der momentanen Außenlufttemperatur.
● Außentemperaturanzeige
( →S. 287)
● Fahrtinformationen (→S. 85)
Zeigt Reichweite, Kraftstoffverbrauch
und andere streckenbezogene Infor-
mationen an.
● Helligkeitsregler für Kombiinstru-
ment ( →S. 88)
● Schaltstellung (Fahrzeuge mit Multi-Mode-Schaltgetriebe)
Zeigt die ausgewählte Schaltstellung an (→S. 166)
●Geschwindigkeitsbegrenzungsanzeige (je nach Ausstattung) (→S. 188)
■Umschalten des Displays
Die angezeigten Elemente können
durch einen Druck auf die “DISP”-
Tasten gewechselt werden.
Vo r w ä r ts
Rückwärts
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler “A” und “B”
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler “A” und “B” können verwendet werden, um
unterschiedliche Strecken unabhängig voneinander aufzuzeichnen und
anzuzeigen.
Wenn eine der “DISP”-Tasten gedrückt gehalten wird, wird der momentan ange-
zeigte Tageskilometerzähler zurückgesetzt.
Anzeigeinhalte
Fahrtinformationen
1
2
Page 87 of 452
872. Kombiinstrument
2
Kombiinstrument
AYGO_EM_OM99J94M
■Restreichweite
Zeigt die geschätzte Restreichweite mit dem verbleibenden Kraftstoff im
Tank an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Motorschalter aus. Wenn der Motorschalter beim
Tanken nicht ausgeschaltet wird, wird die Anzeige unter Umständen nicht aktua-
lisiert.
• Bei einem niedrigen Kraftstofffüllstand wird im Display “Lo FUEL” angezeigt.
■Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeugges chwindigkeit seit dem Zurückset-
zen der Funktion an.
Sie können die Funktion zurücksetzen, indem Sie bei angezeigter Durch-
schnittsgeschwindigkeit eine der “DISP”-Tasten länger als 1 Sekunde drücken.
■Helligkeitsregler für Kombiinstrument
Zeigt das Display für die Helligkeitsregelung des Kombiinstruments an.
• Dieser Bildschirm wird nur angezeigt, wenn die Schlussleuchten eingeschaltet
sind.
• Die Helligkeit des Kombiinstruments kann eingestellt werden. ( →S. 88)
Page 89 of 452
892. Kombiinstrument
2
Kombiinstrument
AYGO_EM_OM99J94M
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Tageskilometerzähler “A” und “B”
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsverbrauch
● Durchschnittsgeschwindigkeit
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher pro-
blemlos weiterverwendet werden.
WARNUNG
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Multi-Mode-
Schaltgetriebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit schweren Verletzungen
und sogar Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid (CO)) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Schaltge-
triebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.
Page 170 of 452
1704-2. Hinweise zum Fahrbetrieb
AYGO_EM_OM99J94M
WARNUNG
■Display der Schaltanzeige
Aus Sicherheitsgründen sollte der Fahrer nicht dauerhaft auf die Anzeige schauen.
Lesen Sie die Anzeige nur dann ab, wenn es die Umstände erlauben, und berück-
sichtigen Sie dabei gleichzeitig die aktuellen Verkehrs- und Straßenbedingungen.
Andernfalls kann ein Unfall verursacht werden.
Page 172 of 452
1724-2. Hinweise zum Fahrbetrieb
AYGO_EM_OM99J94M
■Display der Schaltanzeige
Die Schaltanzeige wird möglicherweise nicht angezeigt, wenn sich der Fuß auf dem
Kupplungspedal befindet.
■ Höchstgeschwindigkeit zum Herunterschalten
Die in folgender Tabelle angegebenen Höchstgeschwindigkeiten zum
Herunterschalten müssen eingehalten werden, um ein Überdrehen des Motors zu
verhindern.
km/h
SchaltstellungHöchstgeschwindigkeit
Motor 1KRMotor HM01
15251
29797
3142137
4170
WARNUNG
■ Display der Schaltanzeige
Aus Sicherheitsgründen sollte der Fahrer nicht dauerhaft auf die Anzeige schauen.
Lesen Sie die Anzeige nur dann ab, wenn es die Umstände erlauben, und berück-
sichtigen Sie dabei gleichzeitig die aktuellen Verkehrs- und Straßenbedingungen.
Andernfalls kann ein Unfall verursacht werden.
Page 222 of 452
2225-4. Verwenden eines externen Geräts
AYGO_EM_OM99J94M
Drehen Sie den Knopf “MENU” oder drücken Sie auf “∧” oder “∨” auf der
Taste “SEEK/FILE” (Typ A) oder auf die Taste “ ∧” oder “∨” (Typ B), um den
gewünschten Titel auszuwählen.
Drücken Sie (List).
Die Liederliste wird angezeigt.
Drehen Sie den Knopf “MENU”, um einen Titel auszuwählen.
Drücken Sie den Knopf, um den Titel wiederzugeben.
Zur Rückkehr zur vorherigen Anzeige drücken Sie (Back).
Halten Sie “ ∧” oder “∨” auf der Taste “SEEK/FILE” (Typ A) oder die Taste “∧”
oder “ ∨” (Typ B) gedrückt.
Drücken Sie (RPT).
Zum Abbrechen drücken Sie die Taste erneut.
Durch Drücken von (RDM) werden di e Modi in folgender Reihenfolge
geändert:
Titel zufällig → Album zufällig → Aus
Drücken Sie (Text), um den Albumtitel anzuzeigen oder auszublen-
den.
Wenn weiterer Text vorhanden ist, wird angezeigt.
Halten Sie die Taste gedrückt, um den restlichen Text anzuzeigen.
Auswählen von Liedern
Auswählen eines Lieds aus der Liederliste
Schneller Vorlauf und Rücklauf von Titeln
Abspielen wiederholen
Zufallswiedergabe
Umschalten des Displays
1
2
3
Page 230 of 452
2305-4. Verwenden eines externen Geräts
AYGO_EM_OM99J94M
Drücken Sie (Text), um den Albumtitel anzuzeigen oder auszublen-
den.
Wenn weiterer Text vorhanden ist, wird angezeigt.
Halten Sie die Taste gedrückt, um den restlichen Text anzuzeigen.
■ Funktionen des USB-Speichers
● Je nach am System angeschlossenen USB-Speicher ist möglicherweise das Gerät
selbst nicht funktionsfähig und bestimmte Funktionen sind möglicherweise nicht ver-
fügbar. Ist das Gerät nicht funktionsfähig oder eine Funktion aufgrund einer Störung
(abweichend von den Systemkenndaten) nicht verfügbar, kann das Problem unter
Umständen durch Trennen und Wiederanschließen des Geräts behoben werden.
● Nimmt der USB-Speicher nach dem Trennen und Wiederanschließen den Betrieb
immer noch nicht auf, formatieren Sie den Speicher.
■ Anzeige
→ S. 223
■ Fehlermeldungen
Wenn eine Fehlermeldung angezeigt wird, finden Sie in der folgenden Tabelle Infor-
mationen über den Fehler und die entsprechenden Gegenmaßnahmen. Wenn das
Problem nicht beseitigt werden kann, lassen Sie das Fahrzeug von einem autorisier-
ten Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen entspre-
chend qualifizierten und ausgestatteten Fachbetrieb überprüfen.
Umschalten des Displays
MeldungUrsache/Beseitigung
“USB ERROR”Gibt an, dass die Daten auf dem USB-Speicher
nicht gelesen werden können.
“ERROR 3”Gibt an, dass auf dem USB-Speicher unter
Umständen eine Funktionsstörung aufgetreten ist.
“ERROR 4”Gibt an, dass ein Überstromfehler aufgetreten ist.
“ERROR 5”Gibt an, dass ein USB-Speicher-Kommunikations-
fehler aufgetreten ist.
“NO MUSIC”Zeigt an, dass im USB-Speicher keine MP3/WMA-
Dateien enthalten sind.
Page 237 of 452
2375-5. Verwenden von Bluetooth®- Geräten
5
Audiosystem
AYGO_EM_OM99J94M
Einschaltknopf/Lautstärkeregler
Drehen: Ein- bzw. Ausschalten des
Audiosystems
Drehen: Ändern der Lautstärke
Bluetooth®-Verbindungsparameter
Wenn “BT” nicht angezeigt wird, kann
Bluetooth®-Audio/-Telefon nicht ver-
wendet werden.
Display
Hier werden Nachrichten, Namen, Nummern usw. angezeigt.
Kleinbuchstaben und Sonderzeichen werden unter Umständen nicht ange-
zeigt.
Knopf “MENU”
Ruft das Setup-Menü auf oder wählt Elemente wie Menüs und Nummern
aus.
Drehen: Wählt ein Element aus
Drücken: Ruft das Setup-Menü auf oder übernimmt das ausgewählte Ele-
ment.
Wählt Schnellwahlnummern aus (Bluetooth®-Telefonbetrieb)
Auflegen-Schalter
Schaltet das Freisprechsystem aus/beendet ein Gespräch/weist einen
Anruf ab
Abnehmen-Schalter
Schaltet das Freisprechsystem ein/beginnt ein Gespräch
Gedrückt halten: Zeigt Informationen an, die zu lang sind, um vollständig
auf dem Displays angezeigt zu werden (Bluetooth®-Audiobetrieb)
Audio-Einheit
1
2
3
4
5
6
7
8
Page 239 of 452
2395-5. Verwenden von Bluetooth®- Geräten
5
Audiosystem
AYGO_EM_OM99J94M
Zum Aufrufen eines Menüs drücken Sie den Knopf “MENU” und navigieren
dann mit dem Knopf in den Menüs.
*: Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc.
Menü-Liste für Bluetooth®-Audio/-Telefon
Erstes MenüZweites MenüDrittes MenüBeschreibung
“Bluetooth*”
“Pairing” - Registrieren eines
Bluetooth®-Geräts
“List phone” - Auflistung der regist-
rierten Mobiltelefone
“List audio” -
Auflistung der regist-
rierten tragbaren
Player
“Passkey” - Ändern des Passkeys
“BT power” -
Aktivieren/Deaktivie-
ren der automatischen
Verbindung des Geräts
“Bluetooth* info” “Device name”
“Device address”
Anzeigen des Gerätes-
tatus
“Display setting” -
Aktivieren/Deaktivie-
ren der Bestätigungs-
anzeige für die
automatische Verbin-
dung
“Reset”
“Reset all”
“Sound settings”
“Car device info”
Initialisieren der Ein-
stellungen

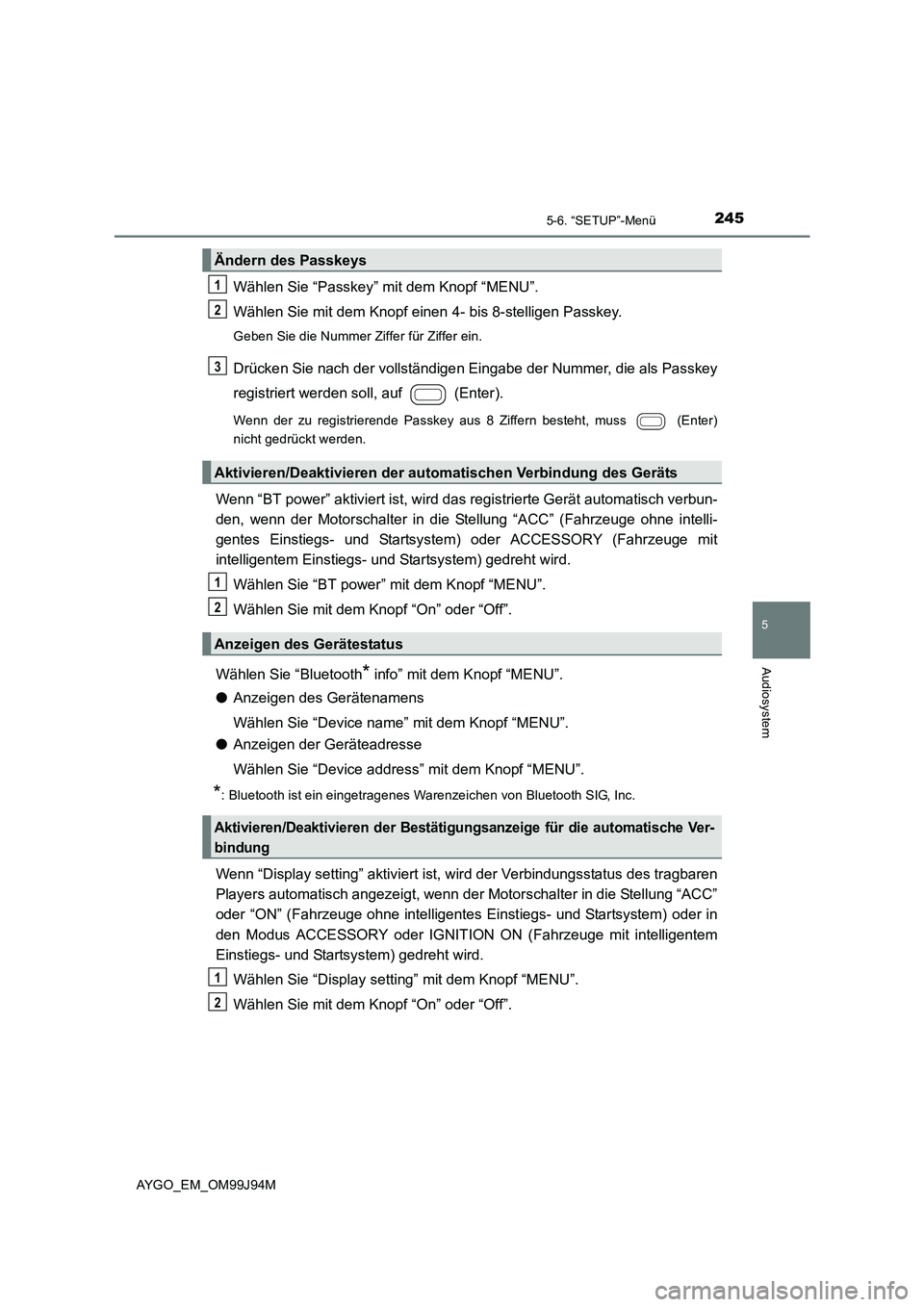

Page 245 of 452
2455-6. “SETUP”-Menü
5
Audiosystem
AYGO_EM_OM99J94M
Wählen Sie “Passkey” mit dem Knopf “MENU”.
Wählen Sie mit dem Knopf einen 4- bis 8-stelligen Passkey.
Geben Sie die Nummer Ziffer für Ziffer ein.
Drücken Sie nach der vollständigen Eingabe der Nummer, die als Passkey
registriert werden soll, auf (Enter).
Wenn der zu registrierende Passkey aus 8 Ziffern besteht, muss (Enter)
nicht gedrückt werden.
Wenn “BT power” aktiviert ist, wird das registrierte Gerät automatisch verbun-
den, wenn der Motorschalter in die Stellung “ACC” (Fahrzeuge ohne intelli-
gentes Einstiegs- und Startsystem) oder ACCESSORY (Fahrzeuge mit
intelligentem Einstiegs- und Startsystem) gedreht wird.
Wählen Sie “BT power” mi t dem Knopf “MENU”.
Wählen Sie mit dem Knopf “On” oder “Off”.
Wählen Sie “Bluetooth* info” mit dem Knopf “MENU”.
● Anzeigen des Gerätenamens
Wählen Sie “Device name” mit dem Knopf “MENU”.
● Anzeigen der Geräteadresse
Wählen Sie “Device address” mit dem Knopf “MENU”.
*: Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc.
Wenn “Display setting” aktiviert ist, wird der Verbindungsstatus des tragbaren
Players automatisch angezeigt, wenn der Motorschalter in die Stellung “ACC”
oder “ON” (Fahrzeuge ohne intelligentes Einstiegs- und Startsystem) oder in
den Modus ACCESSORY oder IGNITION ON (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem) gedreht wird.
Wählen Sie “Display setting” mit dem Knopf “MENU”.
Wählen Sie mit dem Knopf “On” oder “Off”.
Ändern des Passkeys
Aktivieren/Deaktivieren der automatischen Verbindung des Geräts
Anzeigen des Gerätestatus
Aktivieren/Deaktivieren der Bestätigungsanzeige für die automatische Ver-
bindung
1
2
3
1
2
1
2
