Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (→P. 430)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
le risque existe que des pièces soient endommagées, nous vous
recommandons de confier le remplacement par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Projecteurs
Clignotants avant
Projecteurs antibrouillard
(sur modèles équipés)
1
2
3

3427-3. Entretien à faire soi-même
AYGO_EK_OM99J93K

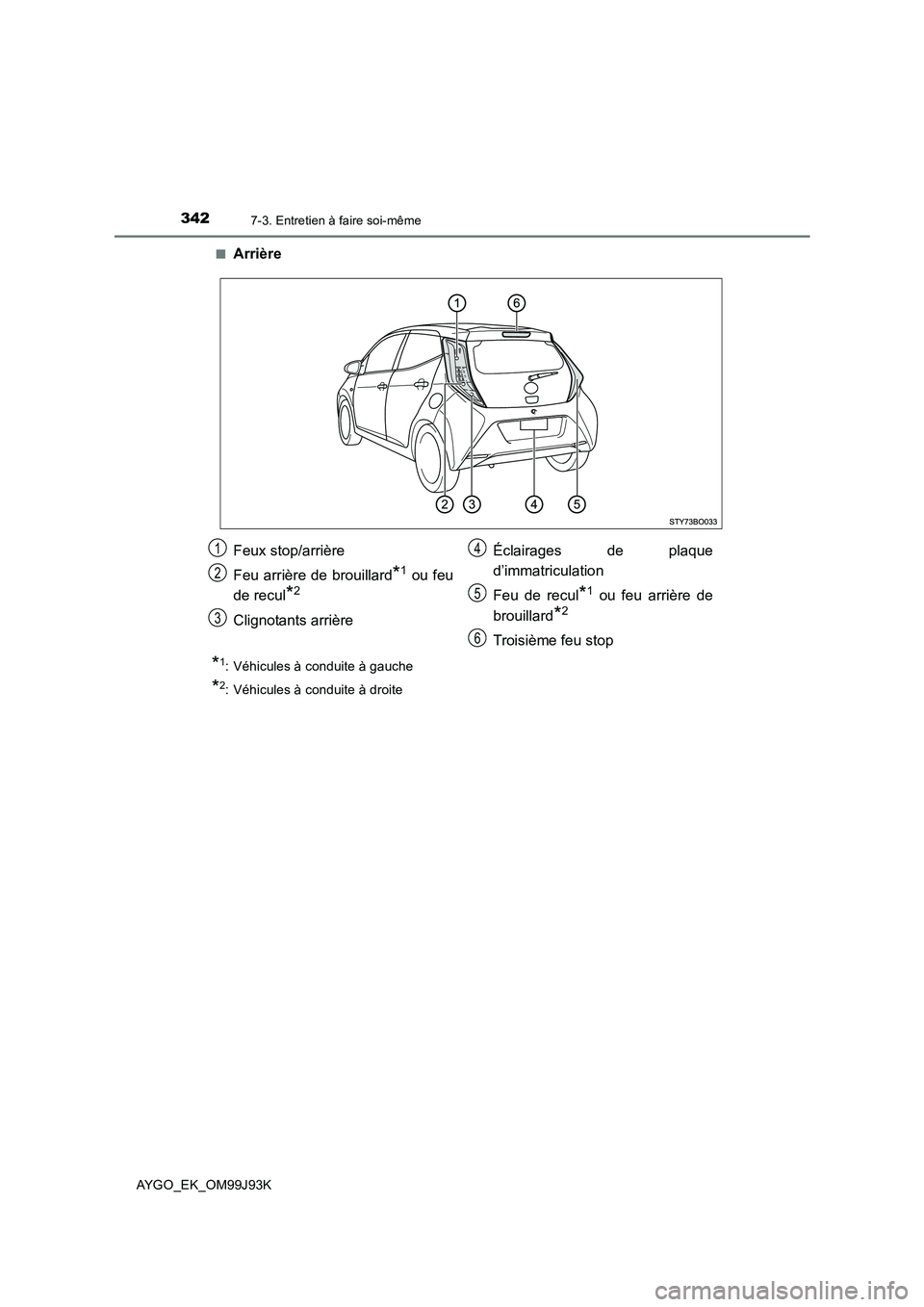

■Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feux stop/arrière
Feu arrière de brouillard*1 ou feu
de recul*2
Clignotants arrière
Éclairages de plaque
d’immatriculation
Feu de recul*1 ou feu arrière de
brouillard*2
Troisième feu stop
1
2
3
4
5
6

3437-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99J93K
■Projecteurs
Tournez le culot de l’ampoule
vers la gauche.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.

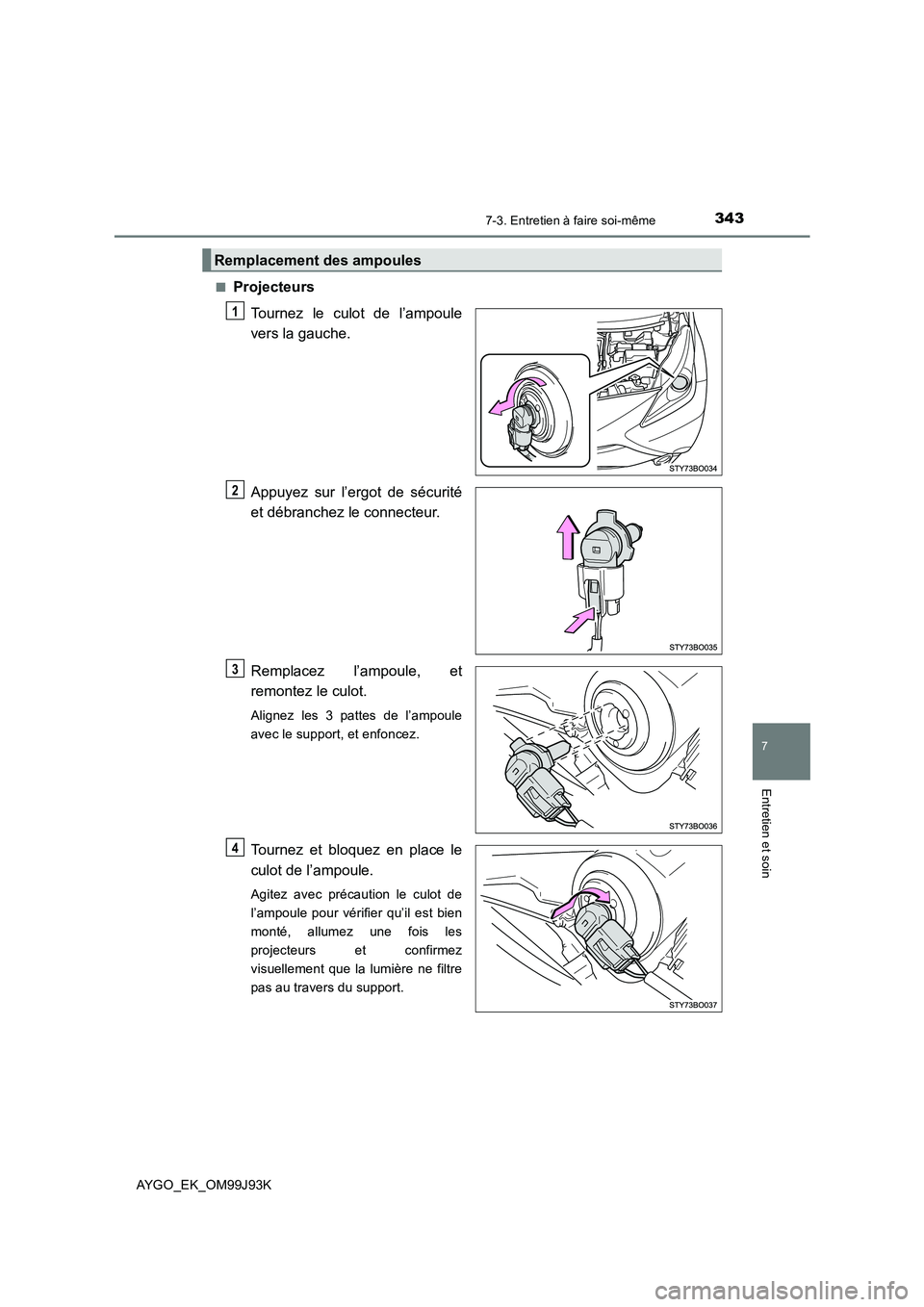

Remplacement des ampoules
1
2
3
4

3447-3. Entretien à faire soi-même
AYGO_EK_OM99J93K

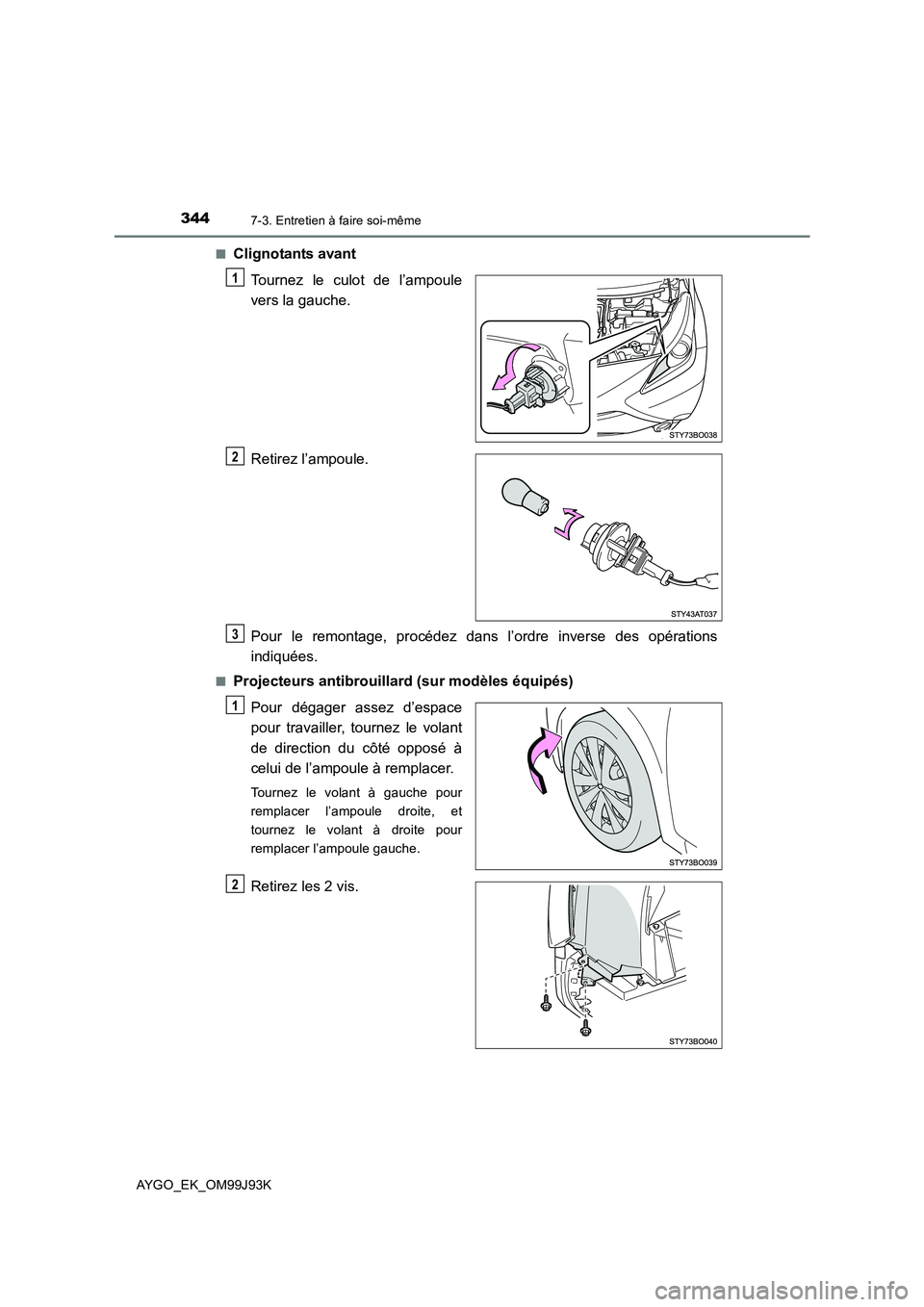

■Clignotants avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Projecteurs antibrouillard (sur modèles équipés)
Pour dégager assez d’espace
pour travailler, tournez le volant
de direction du côté opposé à
celui de l’ampoule à remplacer.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Retirez les 2 vis.
1
2
3
1
2

3457-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99J93K

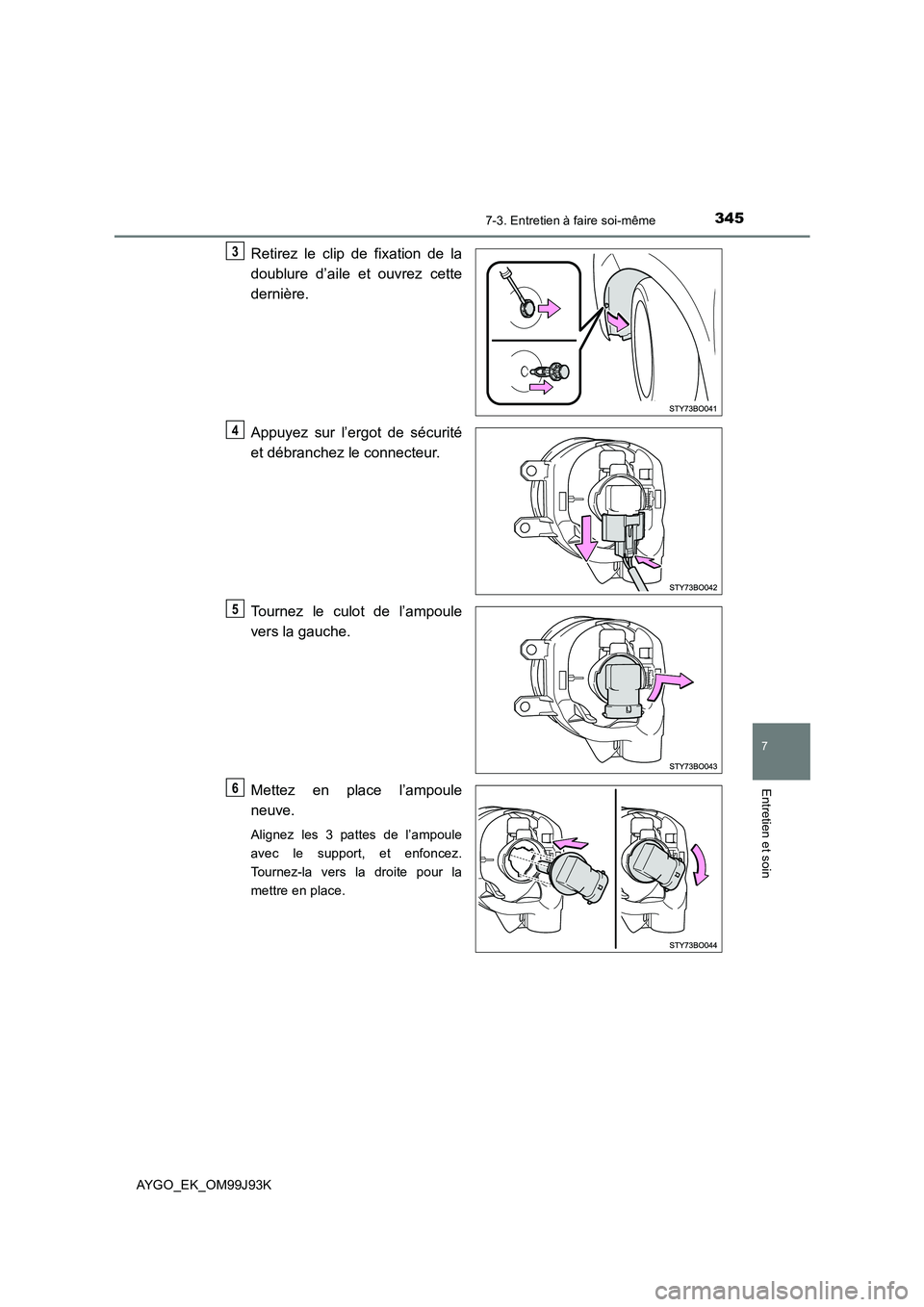

Retirez le clip de fixation de la
doublure d’aile et ouvrez cette
dernière.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l’ampoule
vers la gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez-la vers la droite pour la
mettre en place.
3
4
5
6

3467-3. Entretien à faire soi-même
AYGO_EK_OM99J93K

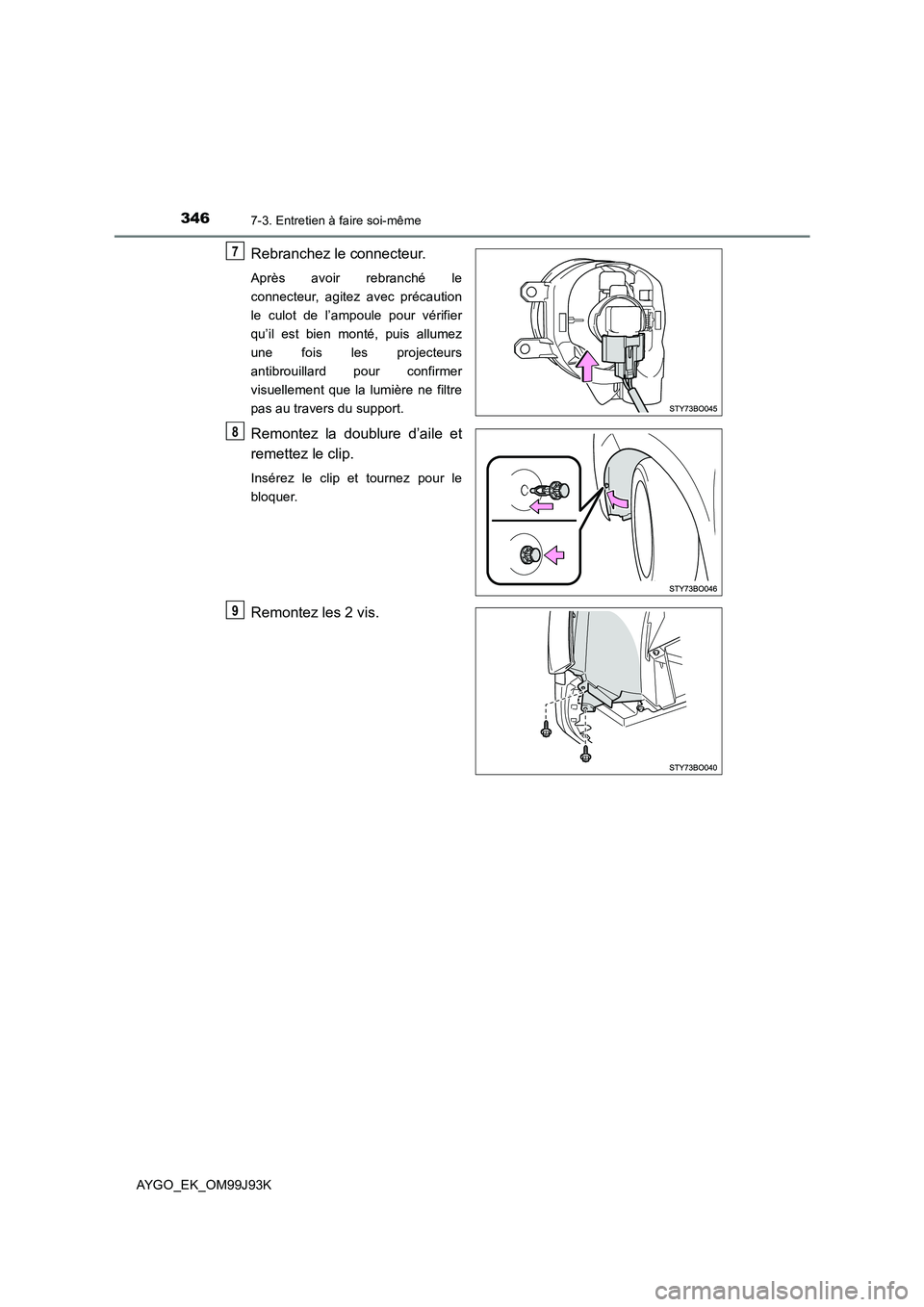

Rebranchez le connecteur.
Après avoir rebranché le
connecteur, agitez avec précaution
le culot de l’ampoule pour vérifier
qu’il est bien monté, puis allumez
une fois les projecteurs
antibrouillard pour confirmer
visuellement que la lumière ne filtre
pas au travers du support.
Remontez la doublure d’aile et
remettez le clip.
Insérez le clip et tournez pour le
bloquer.
Remontez les 2 vis.
7
8
9

3477-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99J93K

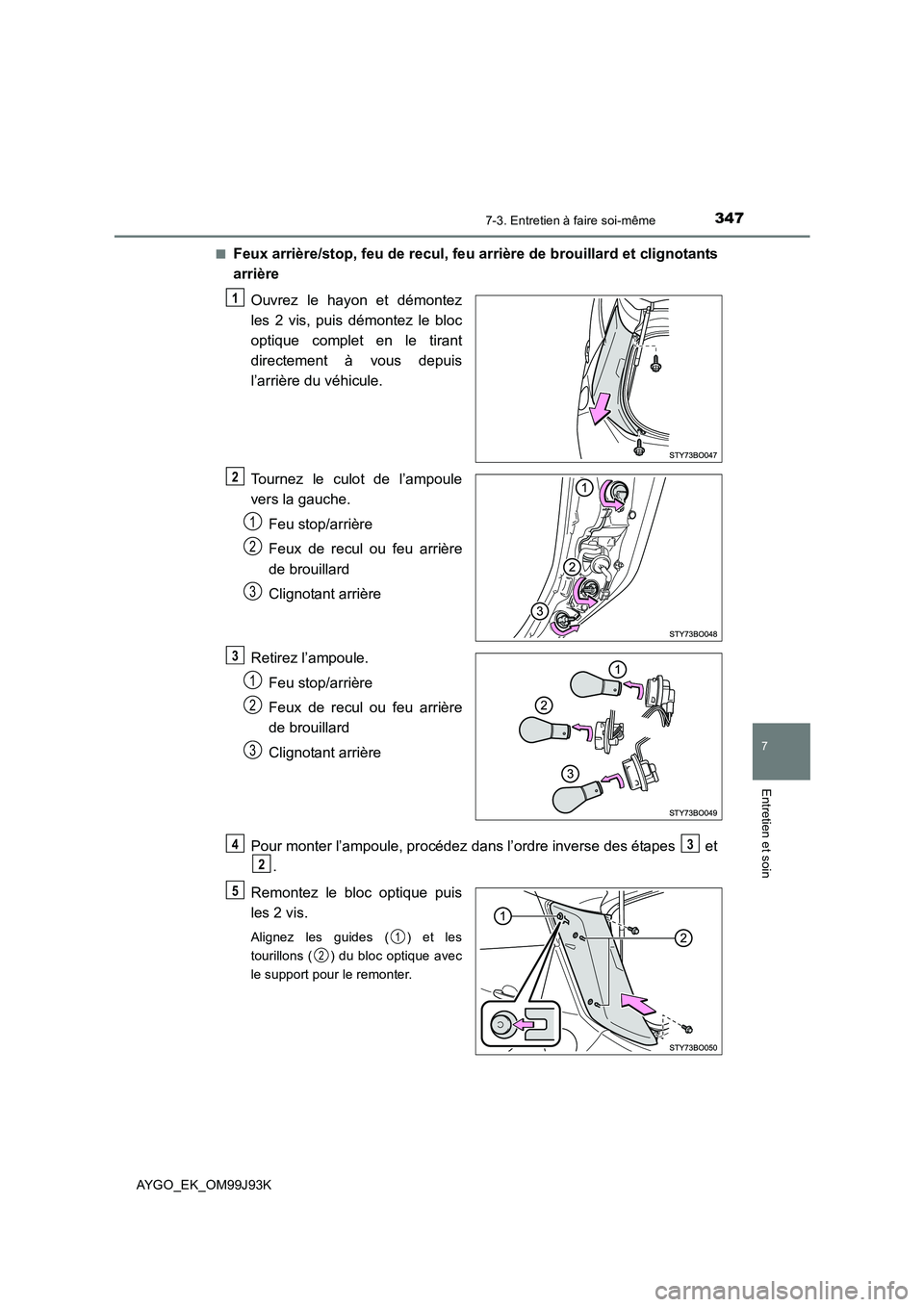

■Feux arrière/stop, feu de recul, fe u arrière de brouillard et clignotants
arrière
Ouvrez le hayon et démontez
les 2 vis, puis démontez le bloc
optique complet en le tirant
directement à vous depuis
l’arrière du véhicule.
Tournez le culot de l’ampoule
vers la gauche.
Feu stop/arrière
Feux de recul ou feu arrière
de brouillard
Clignotant arrière
Retirez l’ampoule.
Feu stop/arrière
Feux de recul ou feu arrière
de brouillard
Clignotant arrière
Pour monter l’ampoule, procédez dans l’ordre inverse des étapes et
.
Remontez le bloc optique puis
les 2 vis.
Alignez les guides ( ) et les
tourillons ( ) du bloc optique avec
le support pour le remonter.
1
2
1
2
3
3
1
2
3
43
2
5
1
2

3487-3. Entretien à faire soi-même
AYGO_EK_OM99J93K

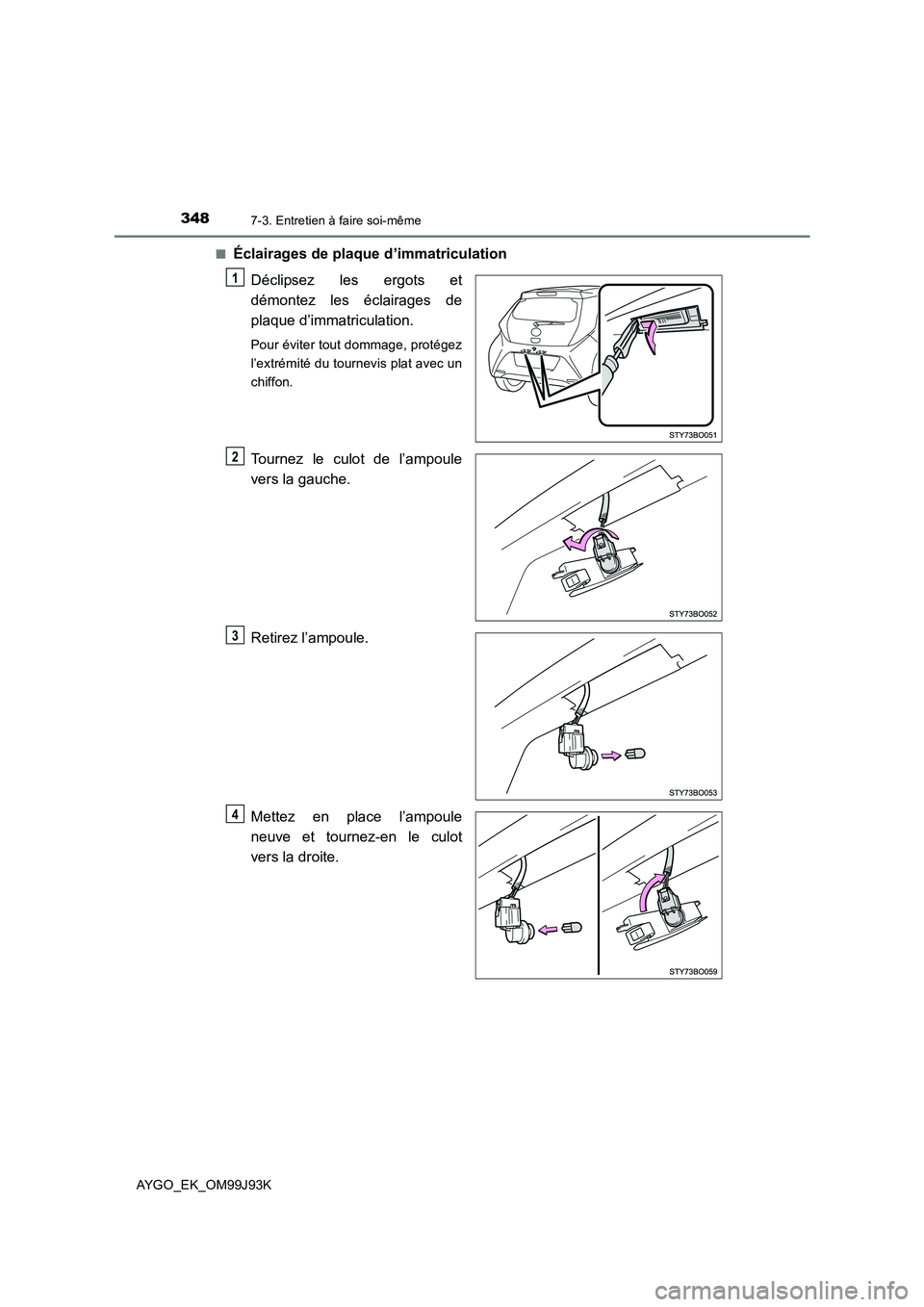

■Éclairages de plaque d’immatriculation
Déclipsez les ergots et
démontez les éclairages de
plaque d’immatriculation.
Pour éviter tout dommage, protégez
l’extrémité du tournevis plat avec un
chiffon.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Mettez en place l’ampoule
neuve et tournez-en le culot
vers la droite.
1
2
3
4

3497-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_EK_OM99J93K
Remontez les éclairages de
plaque d’immatriculation comme
indiqué sur la figure.
Alignez les encoches et les ergots
des éclairages de plaque
d’immatriculation sur le support pour
remonter.

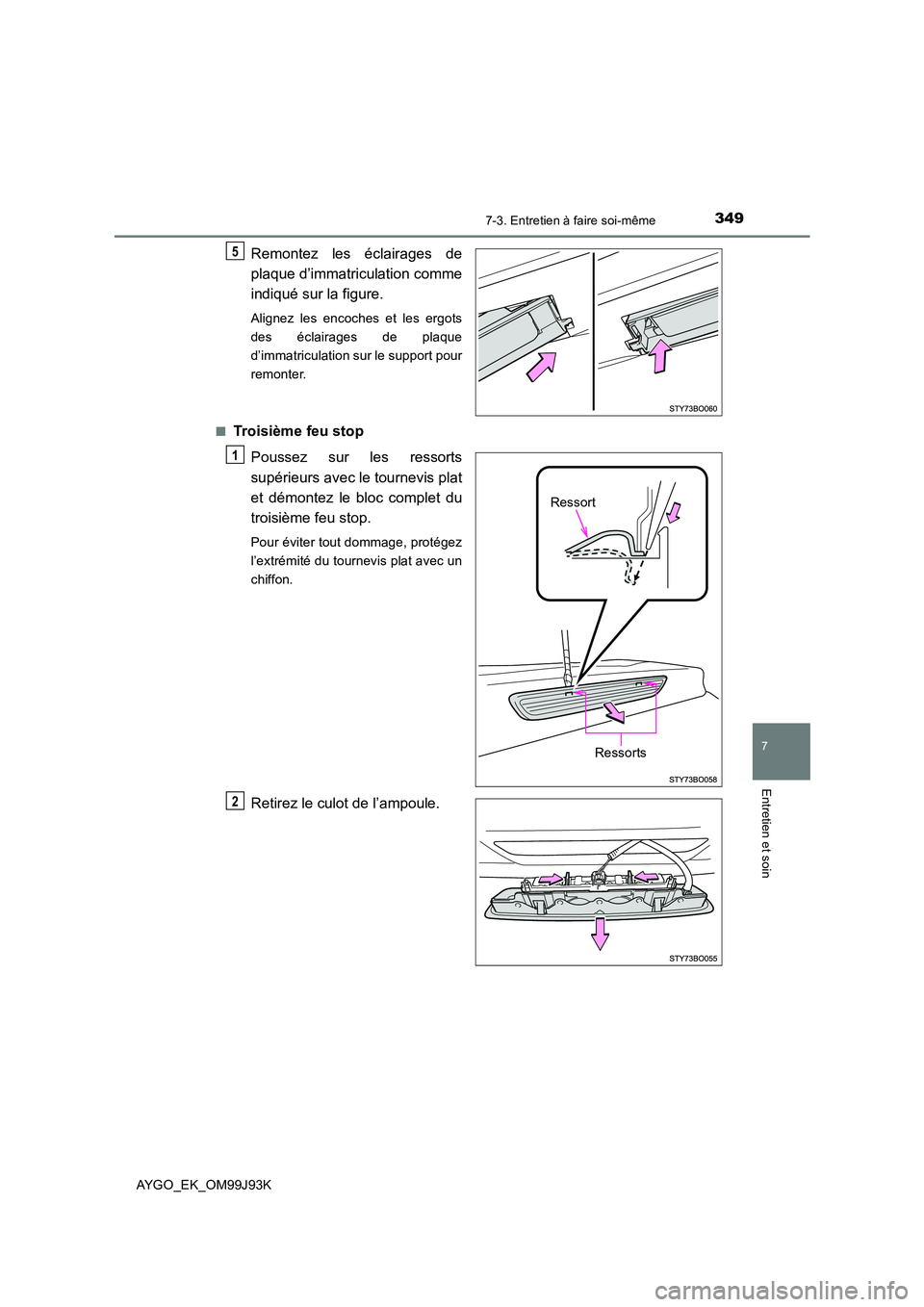

■Troisième feu stop
Poussez sur les ressorts
supérieurs avec le tournevis plat
et démontez le bloc complet du
troisième feu stop.
Pour éviter tout dommage, protégez
l’extrémité du tournevis plat avec un
chiffon.
Retirez le culot de l’ampoule.
5
Ressort
Ressorts
1
2

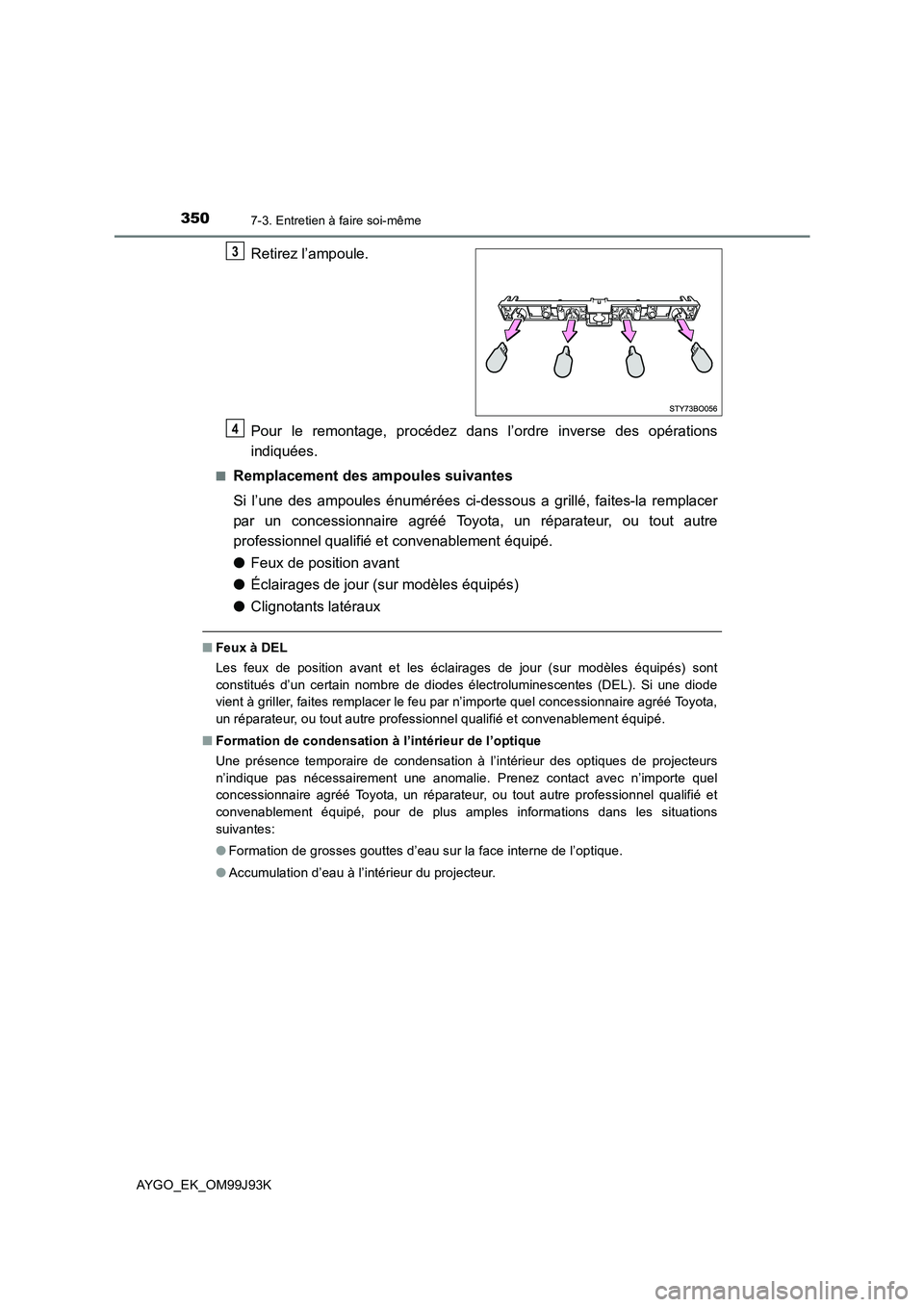

3507-3. Entretien à faire soi-même
AYGO_EK_OM99J93K
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la remplacer
par un concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
● Feux de position avant
● Éclairages de jour (sur modèles équipés)
● Clignotants latéraux
■Feux à DEL
Les feux de position avant et les éclairages de jour (sur modèles équipés) sont
constitués d’un certain nombre de diodes électroluminescentes (DEL). Si une diode
vient à griller, faites remplacer le feu par n’importe quel concessionnaire agréé Toyota,
un réparateur, ou tout autre professionnel qualifié et convenablement équipé.
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques de projecteurs
n’indique pas nécessairement une anomalie. Prenez contact avec n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé, pour de plus amples informations dans les situations
suivantes:
● Formation de grosses gouttes d’eau sur la face interne de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
3
