3818-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K

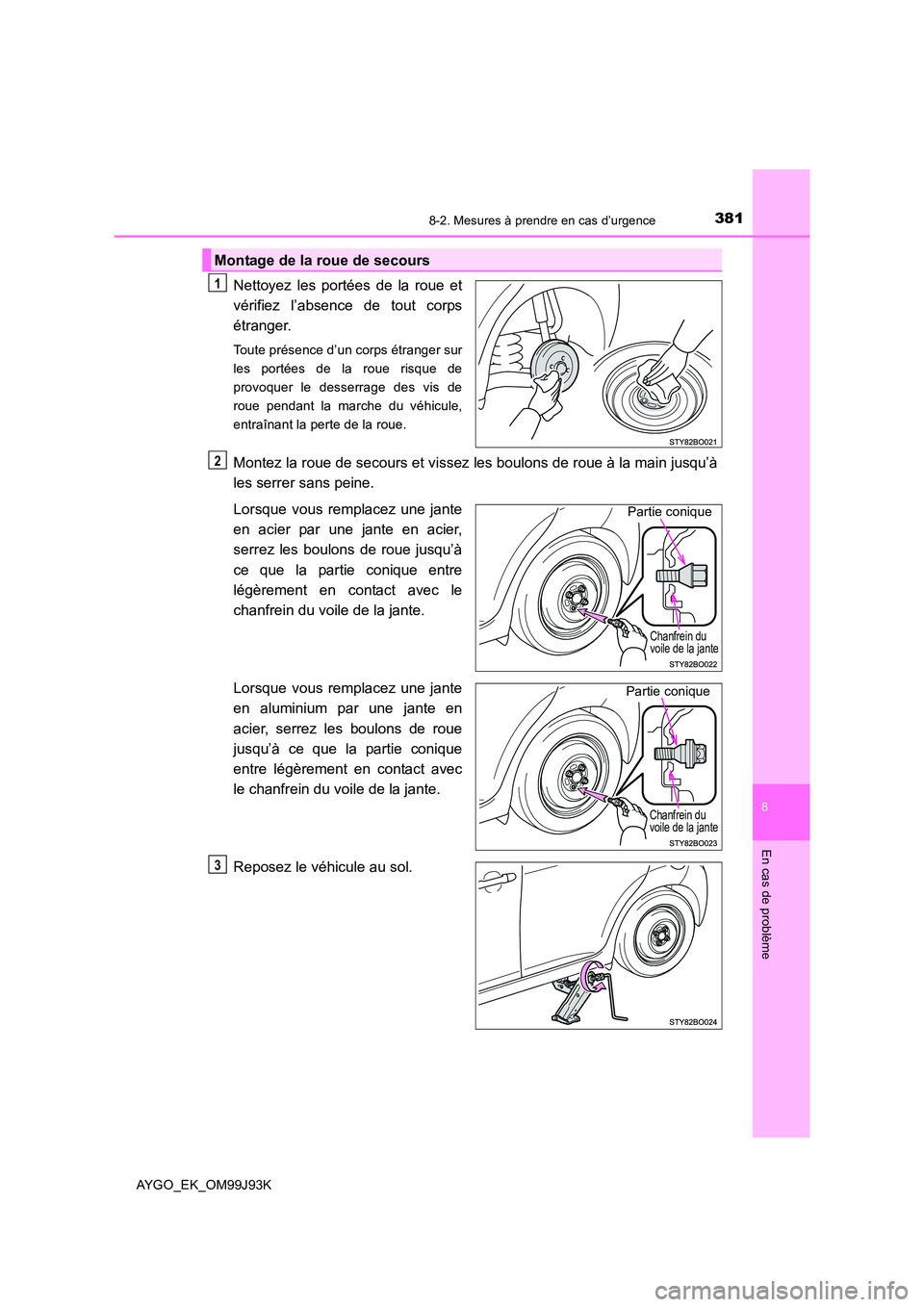

Nettoyez les portées de la roue et
vérifiez l’absence de tout corps
étranger.
Toute présence d’un corps étranger sur
les portées de la roue risque de
provoquer le desserrage des vis de
roue pendant la marche du véhicule,
entraînant la perte de la roue.
Montez la roue de secours et vissez les boulons de roue à la main jusqu’à
les serrer sans peine.
Lorsque vous remplacez une jante
en acier par une jante en acier,
serrez les boulons de roue jusqu’à
ce que la partie conique entre
légèrement en contact avec le
chanfrein du voile de la jante.
Lorsque vous remplacez une jante
en aluminium par une jante en
acier, serrez les boulons de roue
jusqu’à ce que la partie conique
entre légèrement en contact avec
le chanfrein du voile de la jante.
Reposez le véhicule au sol.
Montage de la roue de secours
1
2
Partie conique
Chanfrein du voile de la jante
Partie conique
Chanfrein du voile de la jante
3

3828-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K

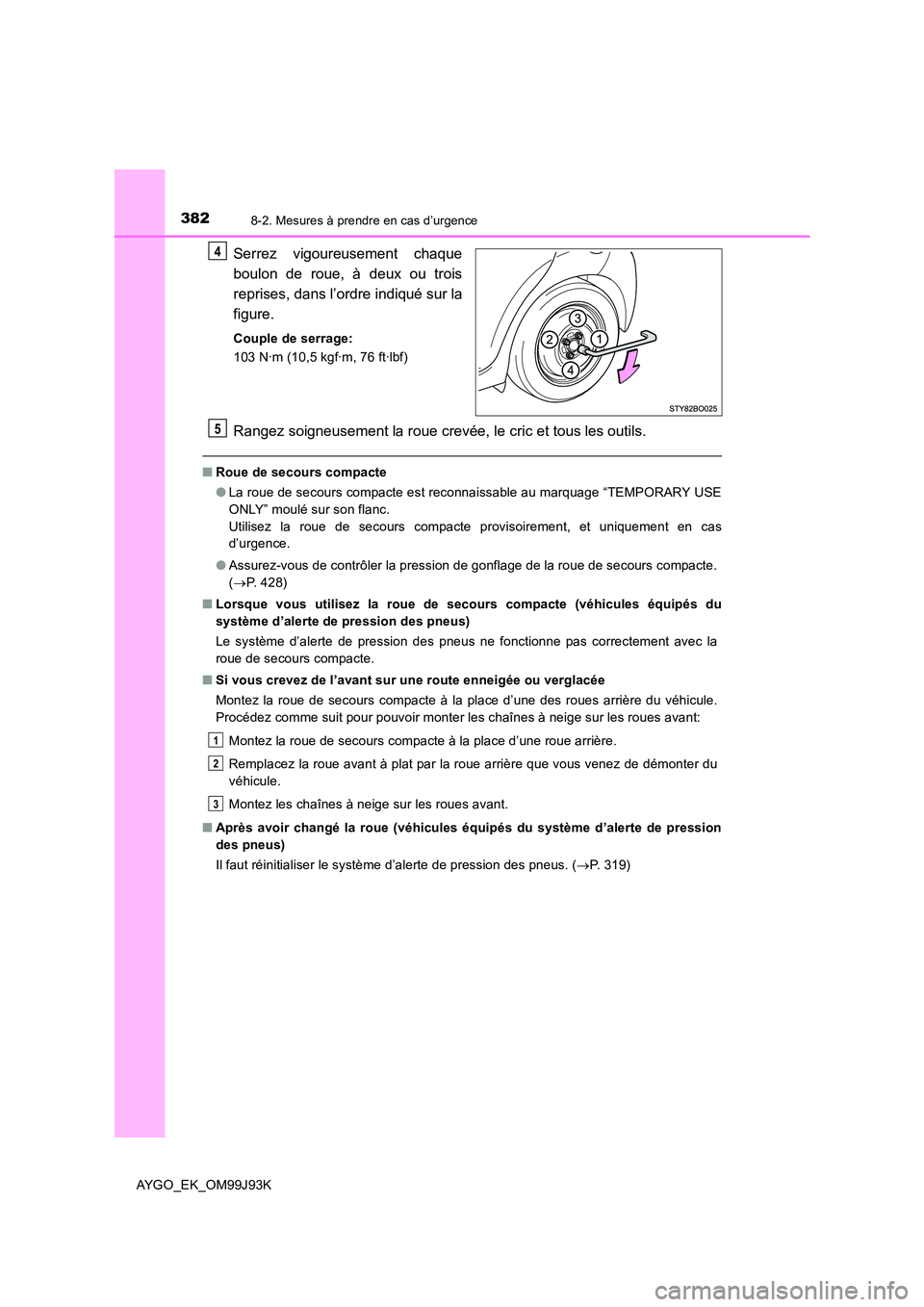

Serrez vigoureusement chaque
boulon de roue, à deux ou trois
reprises, dans l’ordre indiqué sur la
figure.
Couple de serrage:
103 N·m (10,5 kgf·m, 76 ft·lbf)
Rangez soigneusement la roue crevée, le cric et tous les outils.
■ Roue de secours compacte
● La roue de secours compacte est reconnaissable au marquage “TEMPORARY USE
ONLY” moulé sur son flanc.
Utilisez la roue de secours compacte provisoirement, et uniquement en cas
d’urgence.
● Assurez-vous de contrôler la pression de gonflage de la roue de secours compacte.
( →P. 428)
■ Lorsque vous utilisez la roue de secours compacte (véhicules équipés du
système d’alerte de pression des pneus)
Le système d’alerte de pression des pneus ne fonctionne pas correctement avec la
roue de secours compacte.
■ Si vous crevez de l’avant sur une route enneigée ou verglacée
Montez la roue de secours compacte à la place d’une des roues arrière du véhicule.
Procédez comme suit pour pouvoir monter les chaînes à neige sur les roues avant:
Montez la roue de secours compacte à la place d’une roue arrière.
Remplacez la roue avant à plat par la roue arrière que vous venez de démonter du
véhicule.
Montez les chaînes à neige sur les roues avant.
■ Après avoir changé la roue (véhicules équipés du système d’alerte de pression
des pneus)
Il faut réinitialiser le système d’alerte de pression des pneus. ( →P. 319)
4
5
1
2
3

3838-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K

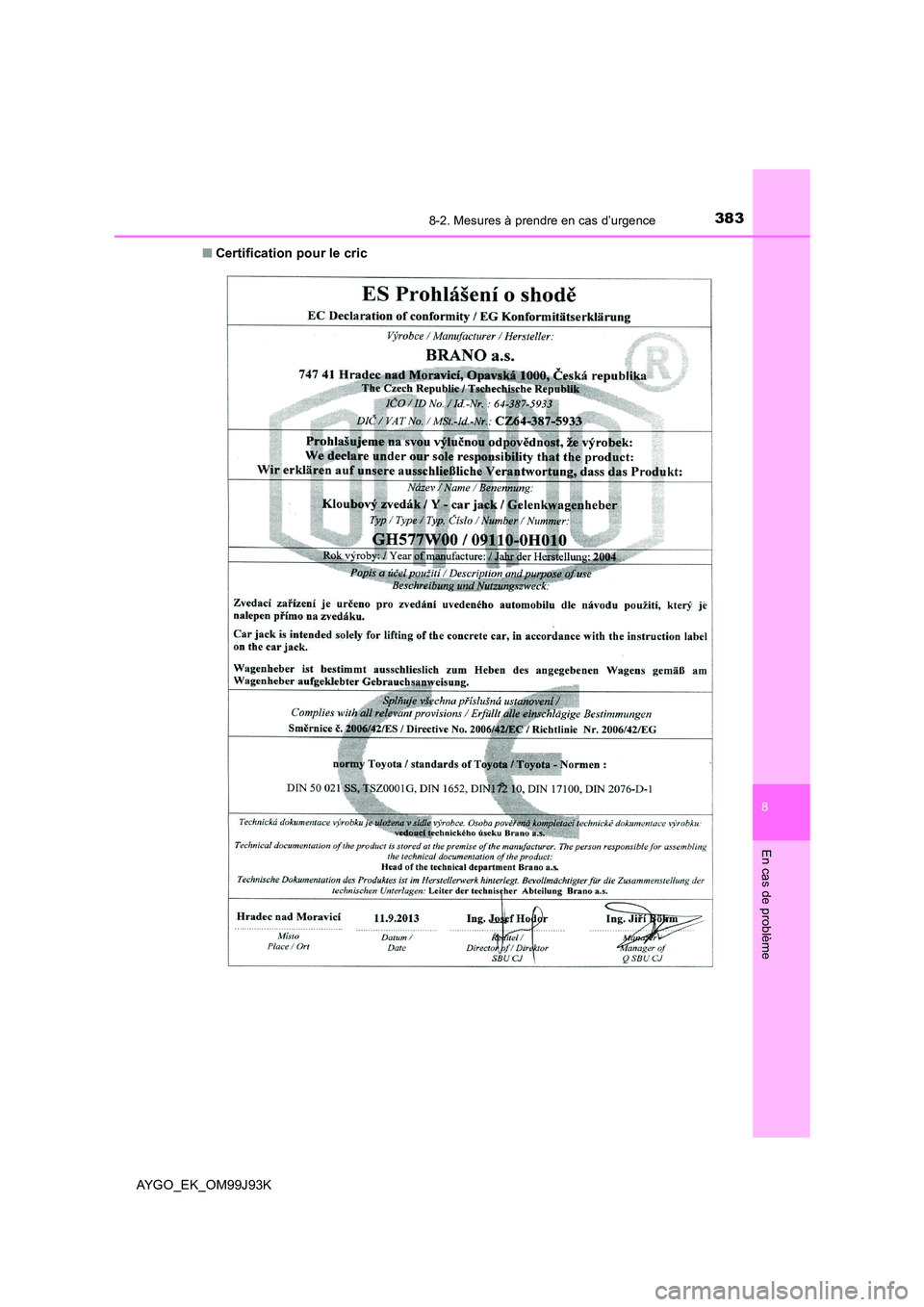

■ Certification pour le cric

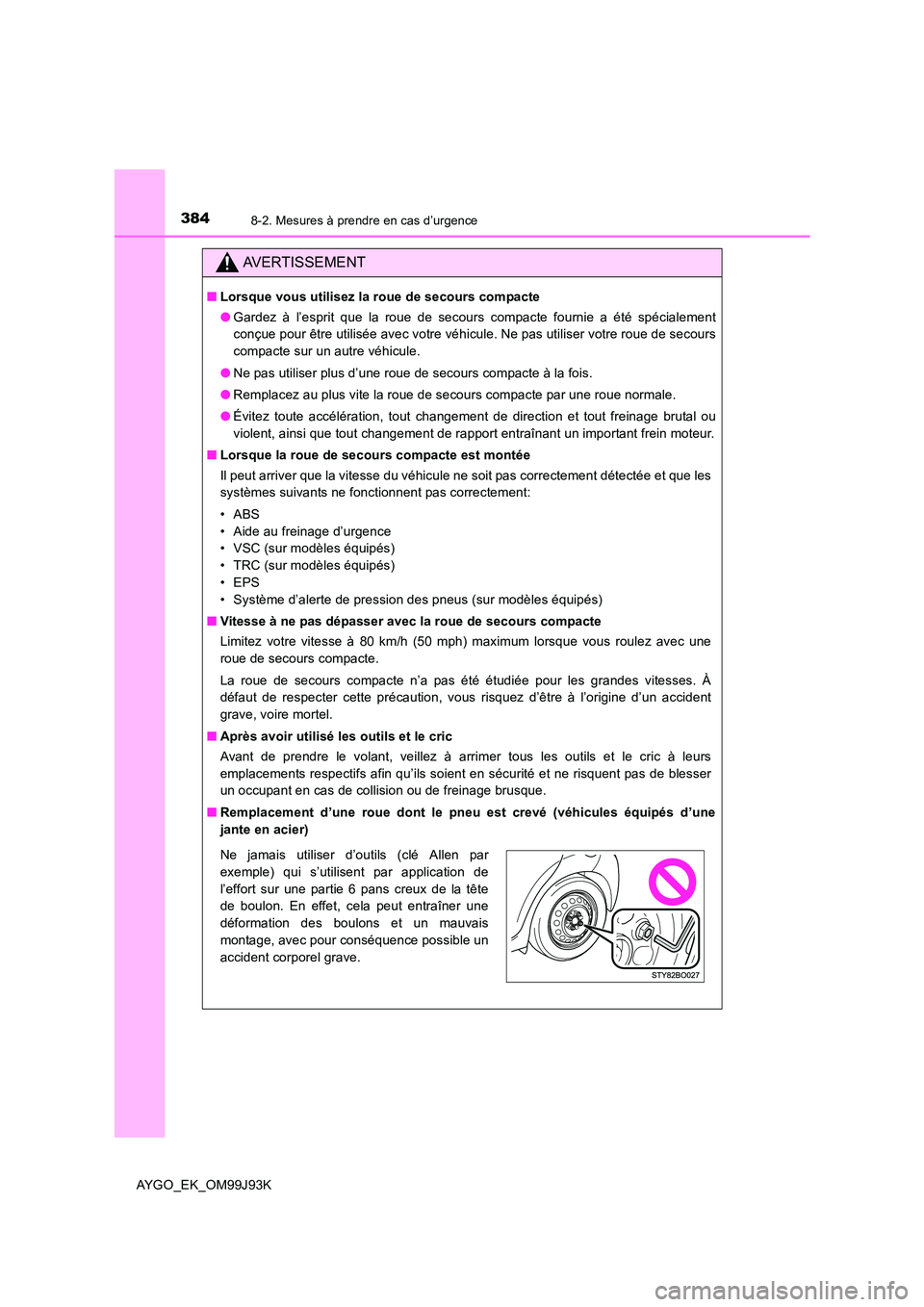

3848-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K
AVERTISSEMENT
■Lorsque vous utilisez la roue de secours compacte
● Gardez à l’esprit que la roue de secours compacte fournie a été spécialement
conçue pour être utilisée avec votre véhicule. Ne pas utiliser votre roue de secours
compacte sur un autre véhicule.
● Ne pas utiliser plus d’une roue de secours compacte à la fois.
● Remplacez au plus vite la roue de secours compacte par une roue normale.
● Évitez toute accélération, tout changement de direction et tout freinage brutal ou
violent, ainsi que tout changement de rapport entraînant un important frein moteur.
■ Lorsque la roue de secours compacte est montée
Il peut arriver que la vitesse du véhicule ne soit pas correctement détectée et que les
systèmes suivants ne fonctionnent pas correctement:
•ABS
• Aide au freinage d’urgence
• VSC (sur modèles équipés)
• TRC (sur modèles équipés)
•EPS
• Système d’alerte de pression des pneus (sur modèles équipés)
■ Vitesse à ne pas dépasser avec la roue de secours compacte
Limitez votre vitesse à 80 km/h (50 mph) maximum lorsque vous roulez avec une
roue de secours compacte.
La roue de secours compacte n’a pas été étudiée pour les grandes vitesses. À
défaut de respecter cette précaution, vous risquez d’être à l’origine d’un accident
grave, voire mortel.
■ Après avoir utilisé les outils et le cric
Avant de prendre le volant, veillez à arrimer tous les outils et le cric à leurs
emplacements respectifs afin qu’ils soient en sécurité et ne risquent pas de blesser
un occupant en cas de collision ou de freinage brusque.
■ Remplacement d’une roue dont le pneu est crevé (véhicules équipés d’une
jante en acier)
Ne jamais utiliser d’outils (clé Allen par
exemple) qui s’utilisent par application de
l’effort sur une partie 6 pans creux de la tête
de boulon. En effet, cela peut entraîner une
déformation des boulons et un mauvais
montage, avec pour conséquence possible un
accident corporel grave.

3858-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K

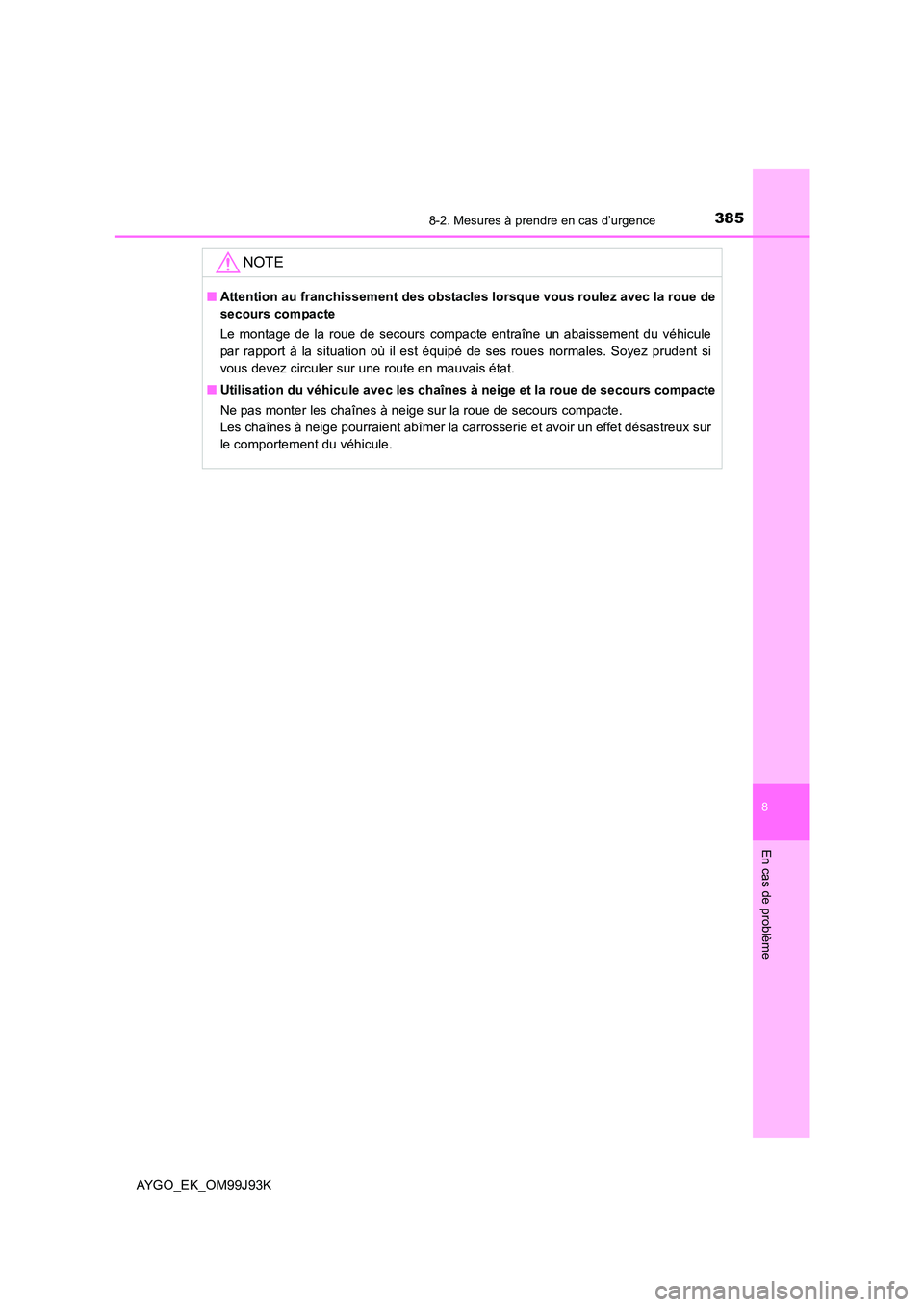

NOTE
■Attention au franchissement des obstacles lorsque vous roulez avec la roue de
secours compacte
Le montage de la roue de secours compacte entraîne un abaissement du véhicule
par rapport à la situation où il est équipé de ses roues normales. Soyez prudent si
vous devez circuler sur une route en mauvais état.
■ Utilisation du véhicule avec les chaînes à neige et la roue de secours compacte
Ne pas monter les chaînes à neige sur la roue de secours compacte.
Les chaînes à neige pourraient abîmer la carrosserie et avoir un effet désastreux sur
le comportement du véhicule.

3868-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K

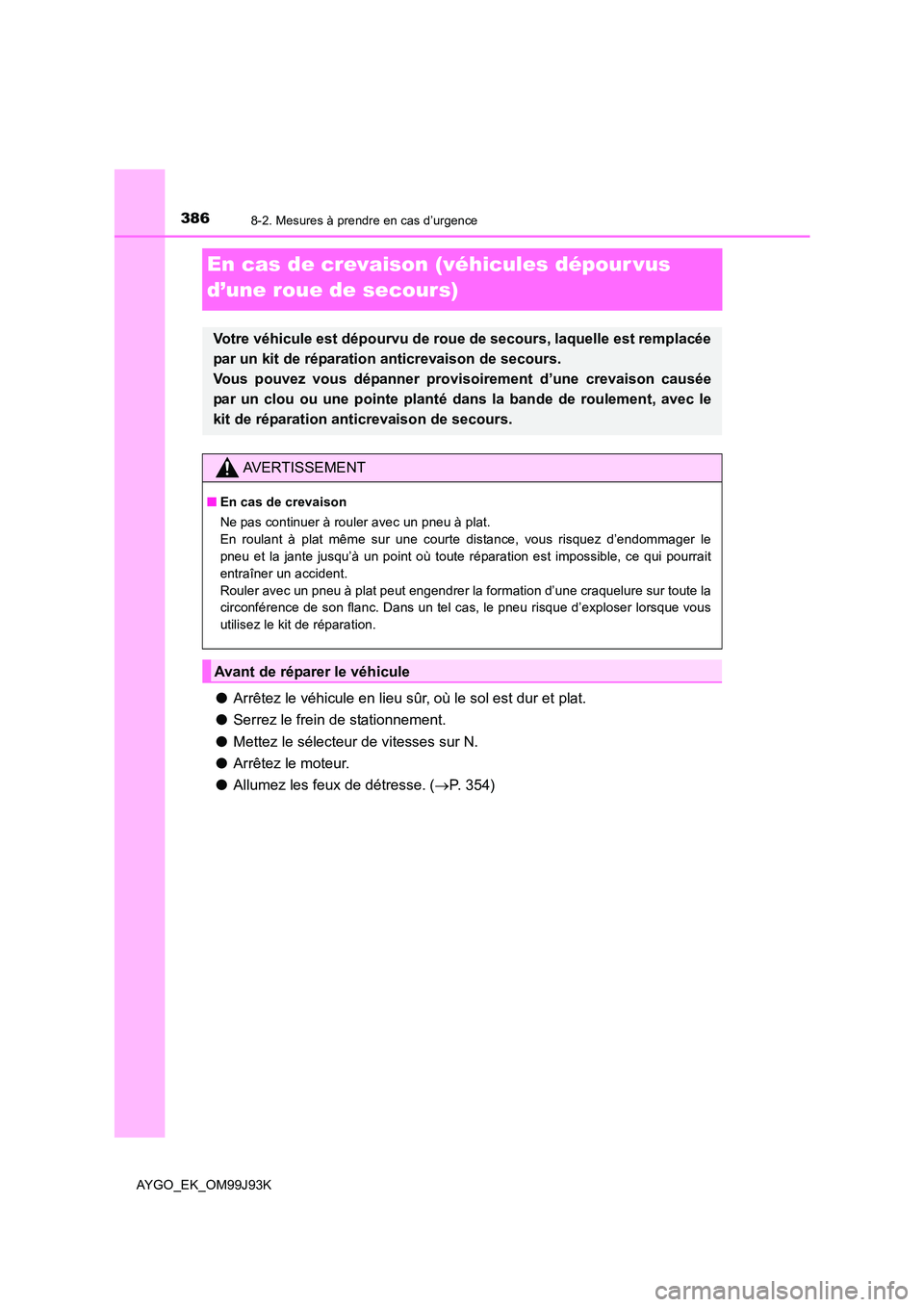

En cas de crevaison (véhicules dépour vus
d’une roue de secours)
●Arrêtez le véhicule en lieu sûr, où le sol est dur et plat.
●Serrez le frein de stationnement.
●Mettez le sélecteur de vitesses sur N.
●Arrêtez le moteur.
●Allumez les feux de détresse. (→P. 354)
Votre véhicule est dépourvu de roue de secours, laquelle est remplacée
par un kit de réparation anticrevaison de secours.
Vous pouvez vous dépanner provisoirement d’une crevaison causée
par un clou ou une pointe planté dans la bande de roulement, avec le
kit de réparation anticrevaison de secours.
AVERTISSEMENT
■En cas de crevaison
Ne pas continuer à rouler avec un pneu à plat.
En roulant à plat même sur une courte distance, vous risquez d’endommager le
pneu et la jante jusqu’à un point où toute réparation est impossible, ce qui pourrait
entraîner un accident.
Rouler avec un pneu à plat peut engendrer la formation d’une craquelure sur toute la
circonférence de son flanc. Dans un tel cas, le pneu risque d’exploser lorsque vous
utilisez le kit de réparation.
Avant de réparer le véhicule

3878-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K
*: Utilisation du cric et de la clé à boulons de roue (→P. 378)
Un cric et une clé à boulons de roue peuvent être achetés à n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.

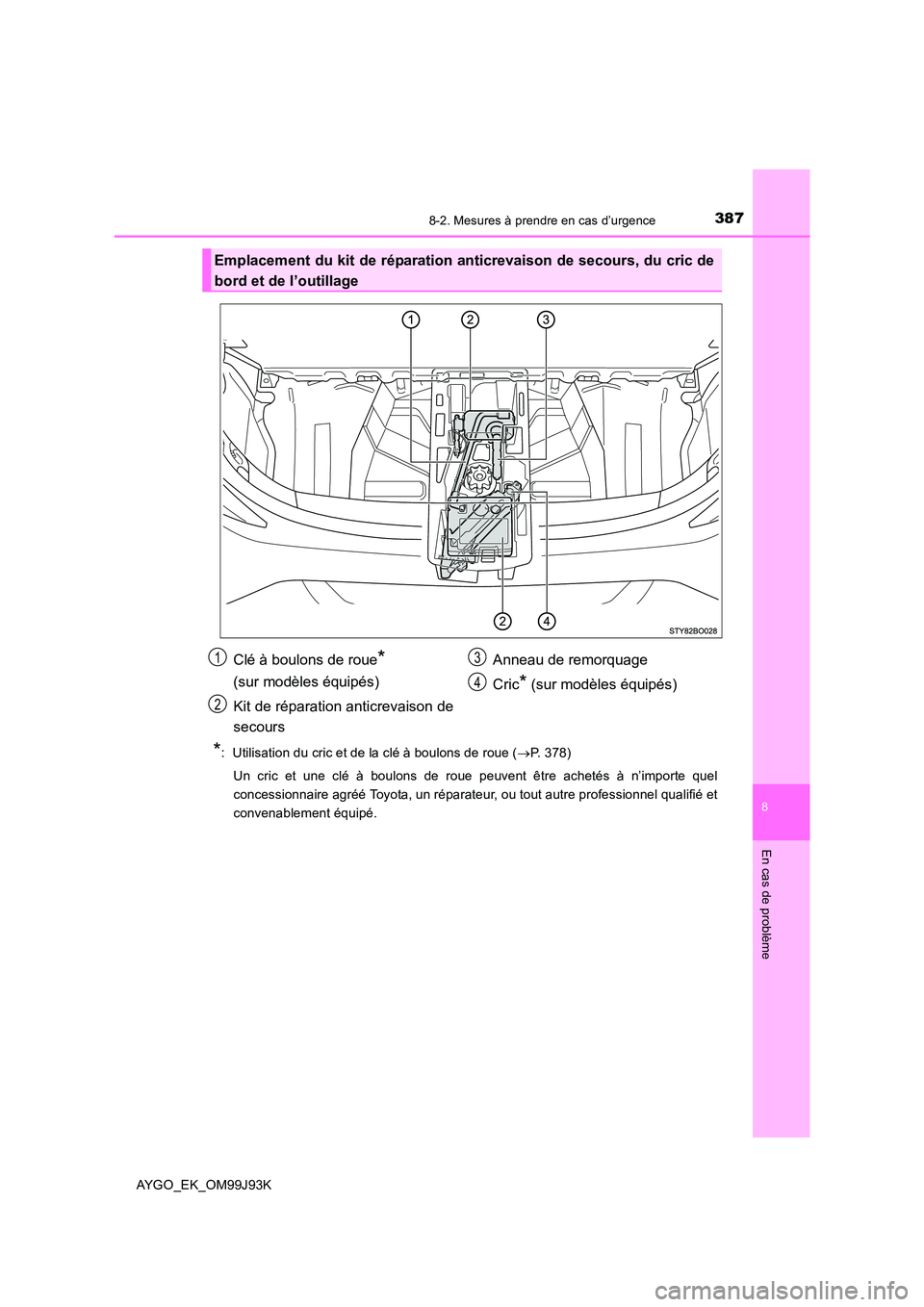

Emplacement du kit de réparation anticrevaison de secours, du cric de
bord et de l’outillage
Clé à boulons de roue*
(sur modèles équipés)
Kit de réparation anticrevaison de
secours
Anneau de remorquage
Cric* (sur modèles équipés)
1
2
3
4

3888-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K

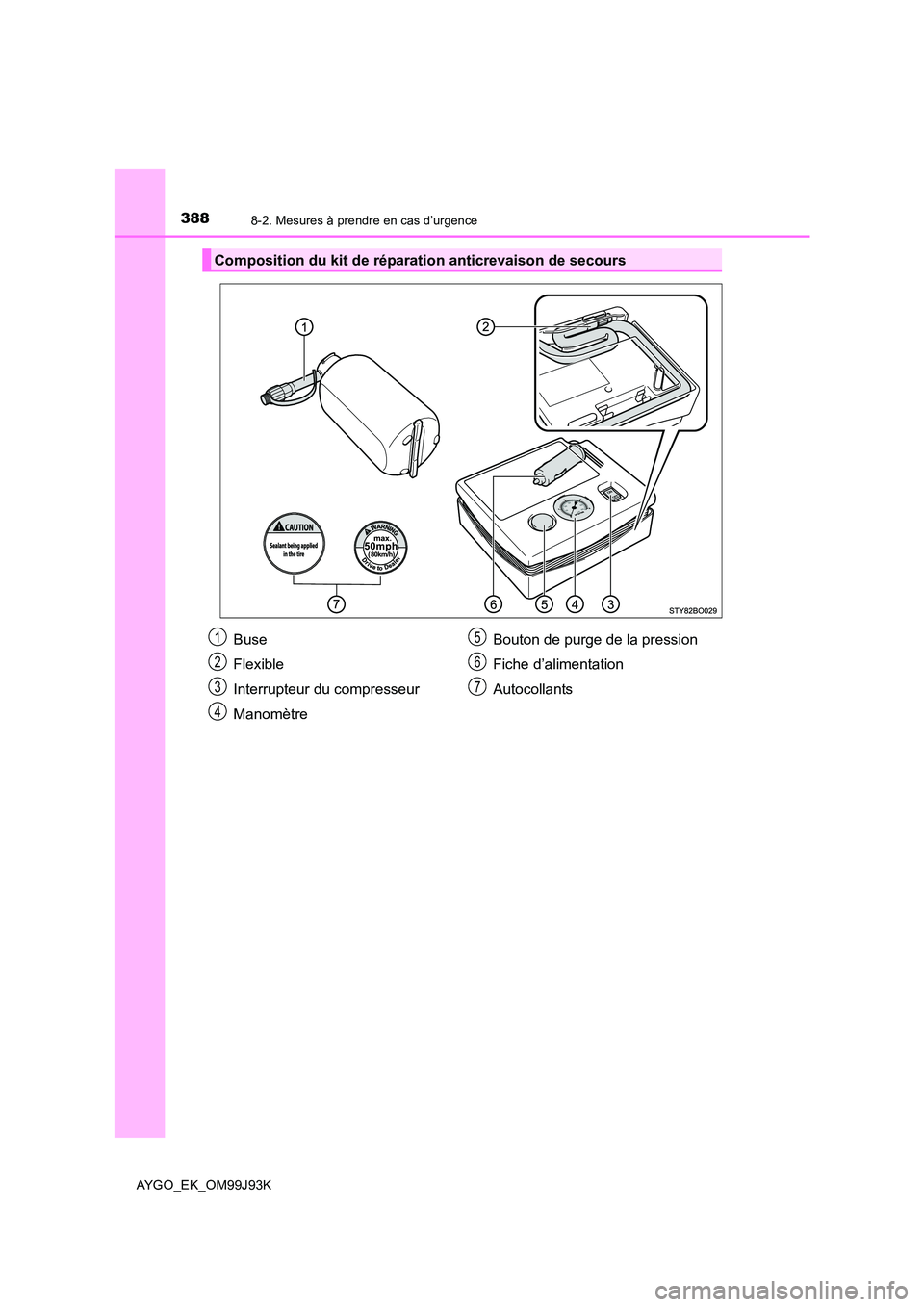

Composition du kit de réparation anticrevaison de secours
Buse
Flexible
Interrupteur du compresseur
Manomètre
Bouton de purge de la pression
Fiche d’alimentation
Autocollants
1
2
3
4
5
6
7

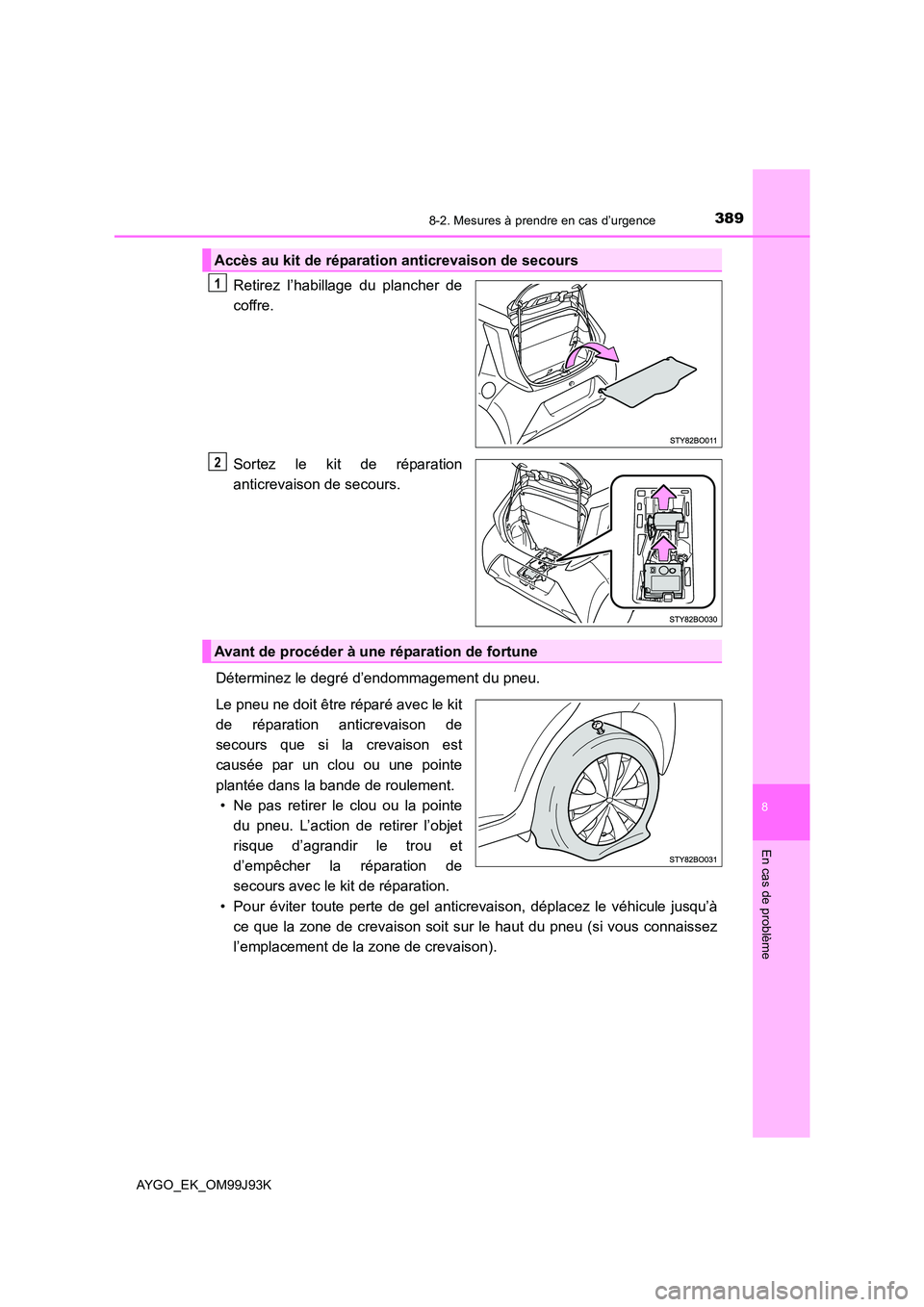

3898-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K
Retirez l’habillage du plancher de
coffre.
Sortez le kit de réparation
anticrevaison de secours.
Déterminez le degré d’endommagement du pneu.
Le pneu ne doit être réparé avec le kit
de réparation anticrevaison de
secours que si la crevaison est
causée par un clou ou une pointe
plantée dans la bande de roulement.
• Ne pas retirer le clou ou la pointe
du pneu. L’action de retirer l’objet
risque d’agrandir le trou et
d’empêcher la réparation de
secours avec le kit de réparation.
• Pour éviter toute perte de gel anticrevaison, déplacez le véhicule jusqu’à
ce que la zone de crevaison soit sur le haut du pneu (si vous connaissez
l’emplacement de la zone de crevaison).
Accès au kit de réparation anticrevaison de secours
1
2
Avant de procéder à une réparation de fortune

3908-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K

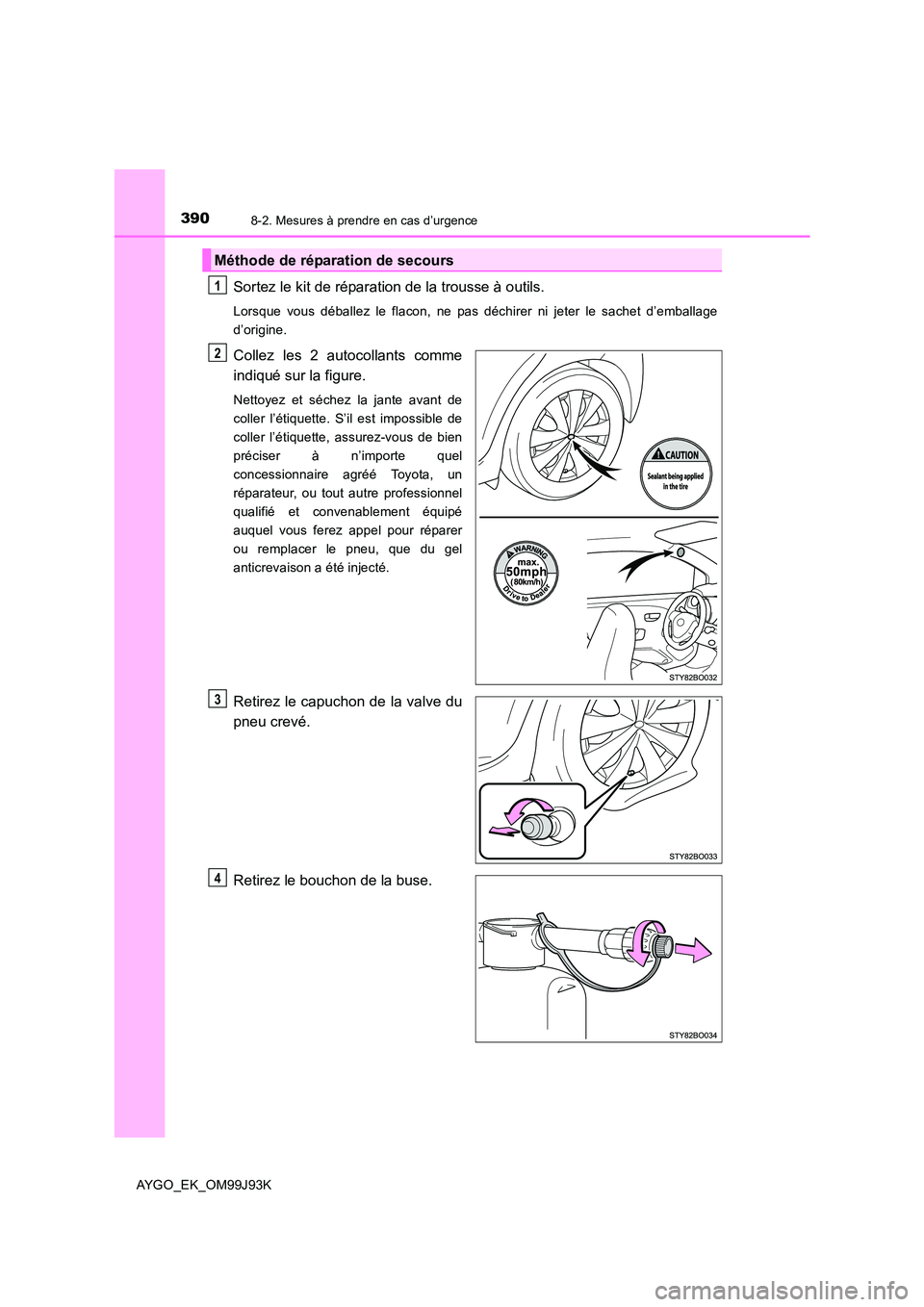

Sortez le kit de réparation de la trousse à outils.
Lorsque vous déballez le flacon, ne pas déchirer ni jeter le sachet d’emballage
d’origine.
Collez les 2 autocollants comme
indiqué sur la figure.
Nettoyez et séchez la jante avant de
coller l’étiquette. S’il est impossible de
coller l’étiquette, assurez-vous de bien
préciser à n’importe quel
concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel
qualifié et convenablement équipé
auquel vous ferez appel pour réparer
ou remplacer le pneu, que du gel
anticrevaison a été injecté.
Retirez le capuchon de la valve du
pneu crevé.
Retirez le bouchon de la buse.
Méthode de réparation de secours
1
2
3
4
