4218-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M

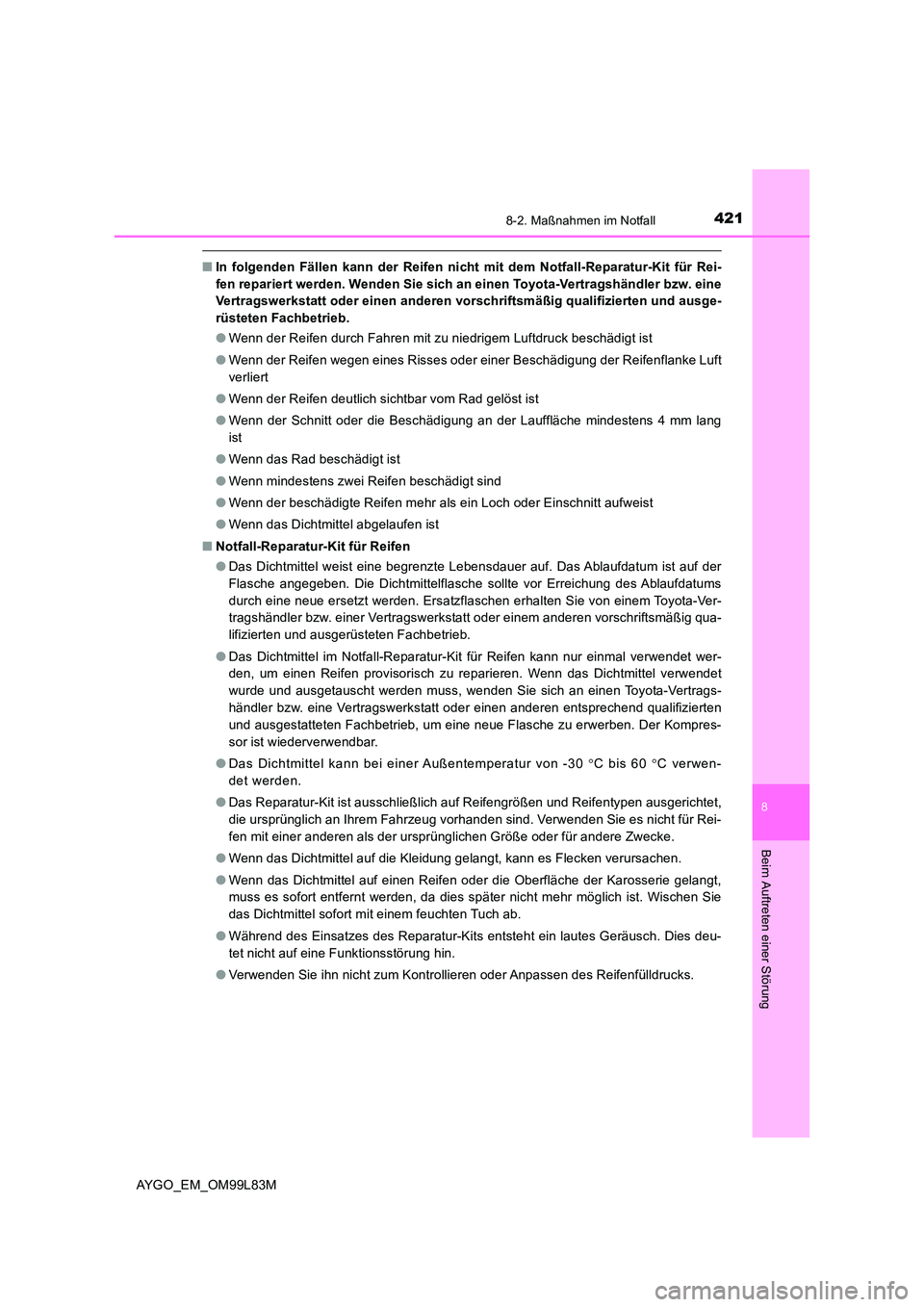

■In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Rei-
fen repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn der Reifen wegen eines Risses oder einer Beschädigung der Reifenflanke Luft
verliert
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn der beschädigte Reifen mehr als ein Loch oder Einschnitt aufweist
● Wenn das Dichtmittel abgelaufen ist
■ Notfall-Reparatur-Kit für Reifen
● Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum ist auf der
Flasche angegeben. Die Dichtmittelflasche sollte vor Erreichung des Ablaufdatums
durch eine neue ersetzt werden. Ersatzflaschen erhalten Sie von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb.
● Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal verwendet wer-
den, um einen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwendet
wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen entsprechend qualifizierten
und ausgestatteten Fachbetrieb, um eine neue Flasche zu erwerben. Der Kompres-
sor ist wiederverwendbar.
● Das Dichtmittel kann bei einer Außentemperatur von -30 C bis 60 C verwen-
det werden.
● Das Reparatur-Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet,
die ursprünglich an Ihrem Fahrzeug vorhanden sind. Verwenden Sie es nicht für Rei-
fen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
● Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
● Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie gelangt,
muss es sofort entfernt werden, da dies später nicht mehr möglich ist. Wischen Sie
das Dichtmittel sofort mit einem feuchten Tuch ab.
● Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies deu-
tet nicht auf eine Funktionsstörung hin.
● Verwenden Sie ihn nicht zum Kontrollieren oder Anpassen des Reifenfülldrucks.

4228-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M
■ Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
Überprüfen Sie, ob der Luftdruckprüfer den empfohlenen Druck anzeigt.
Wenn der Luftdruck unter dem empfohlenen Druck liegt, schalten Sie den Kompres-
sorschalter erneut ein, und wiederholen Sie den Aufpumpvorgang, bis der empfoh-
lene Druck erreicht ist.
■ Ventil eines reparierten Reifens
Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen sollte das
Ventil ausgetauscht werden.
■ Hinweis zur Überprüfung des Notfall-Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels gelegentlich.
Das Ablaufdatum ist auf der Flasche angegeben.
Verwenden Sie das Dichtmittel nicht mehr nach dem angegebenen Ablaufdatum. Sie
können den Reifen unter Umständen nicht mehr mit dem Notfall-Reparatur-Kit für Rei-
fen reparieren.
Drücken Sie auf die Taste, um den Luftaus-
lass zu öffnen.
WARNUNG
■ Vorsicht während der Fahrt
● Bewahren Sie das Reparatur-Kit im Gepäckraum auf.
Andernfalls besteht bei einem abrupten Bremsmanöver, bei einem plötzlichen
Spurwechsel oder bei einem Unfall Verletzungsgefahr.
● Das Notfall-Reparatur-Kit für Reifen ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie es nicht an anderen Fahrzeugen, da das zu einem Unfall mit
schweren oder sogar tödlichen Verletzungen führen kann.
● Verwenden Sie das Notfall-Reparatur-Kit nicht für Reifen mit einer anderen als der
angegebenen Größe oder für andere Zwecke. In dem Fall werden die Reifen unter
Umständen nicht ordnungsgemäß repariert, was zu einem Unfall mit schweren
oder sogar tödlichen Verletzungen führen kann.
■ Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
● Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie Dichtmittel
verschluckt haben, trinken Sie so viel Wasser wie möglich, und gehen Sie sofort
zum Arzt.
● Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es sofort
mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
1
2

4238-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M
WARNUNG

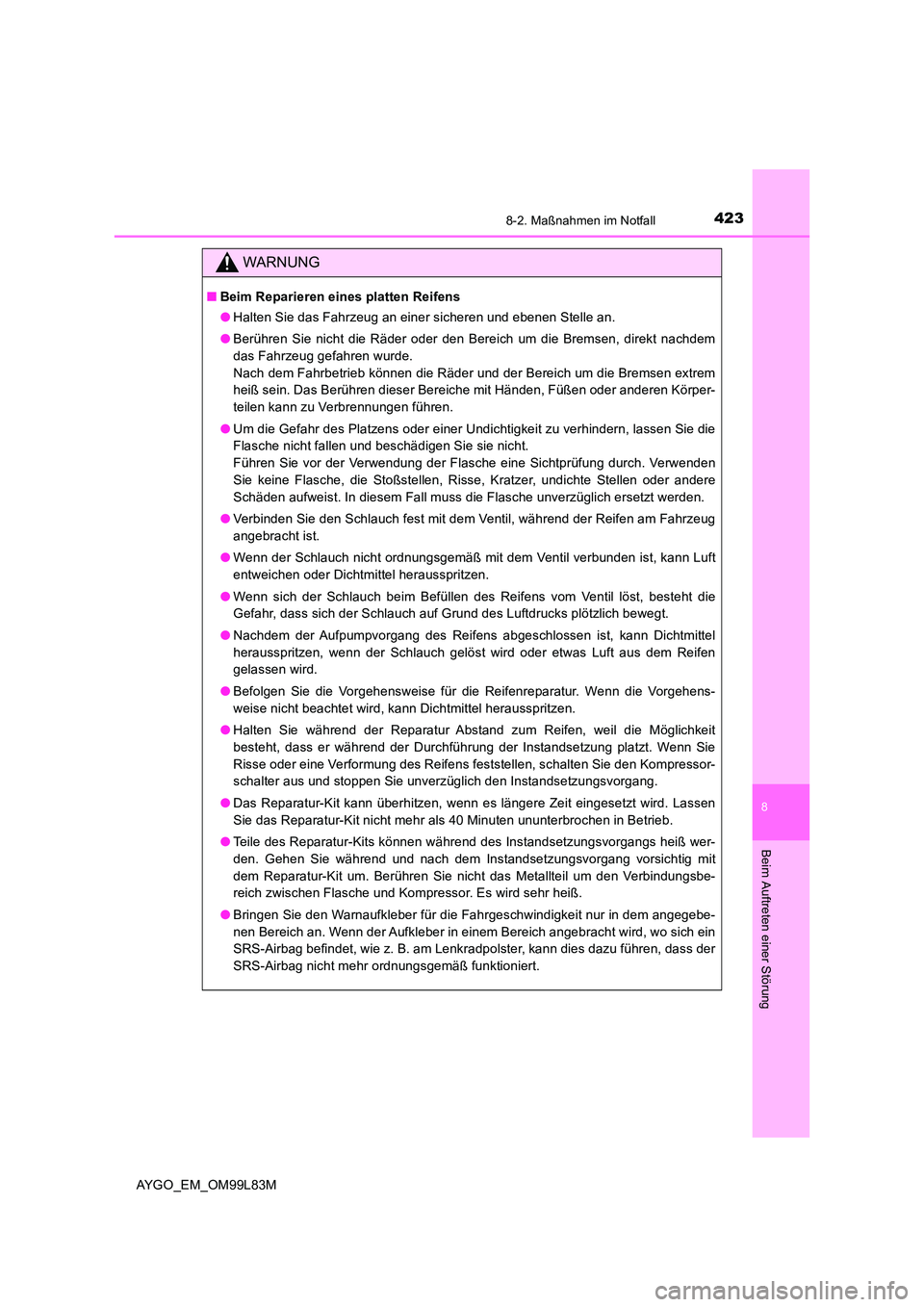

■Beim Reparieren eines platten Reifens
● Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
● Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb können die Räder und der Bereich um die Bremsen extrem
heiß sein. Das Berühren dieser Bereiche mit Händen, Füßen oder anderen Körper-
teilen kann zu Verbrennungen führen.
● Um die Gefahr des Platzens oder einer Undichtigkeit zu verhindern, lassen Sie die
Flasche nicht fallen und beschädigen Sie sie nicht.
Führen Sie vor der Verwendung der Flasche eine Sichtprüfung durch. Verwenden
Sie keine Flasche, die Stoßstellen, Risse, Kratzer, undichte Stellen oder andere
Schäden aufweist. In diesem Fall muss die Flasche unverzüglich ersetzt werden.
● Verbinden Sie den Schlauch fest mit dem Ventil, während der Reifen am Fahrzeug
angebracht ist.
● Wenn der Schlauch nicht ordnungsgemäß mit dem Ventil verbunden ist, kann Luft
entweichen oder Dichtmittel herausspritzen.
● Wenn sich der Schlauch beim Befüllen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch auf Grund des Luftdrucks plötzlich bewegt.
● Nachdem der Aufpumpvorgang des Reifens abgeschlossen ist, kann Dichtmittel
herausspritzen, wenn der Schlauch gelöst wird oder etwas Luft aus dem Reifen
gelassen wird.
● Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorgehens-
weise nicht beachtet wird, kann Dichtmittel herausspritzen.
● Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglichkeit
besteht, dass er während der Durchführung der Instandsetzung platzt. Wenn Sie
Risse oder eine Verformung des Reifens feststellen, schalten Sie den Kompressor-
schalter aus und stoppen Sie unverzüglich den Instandsetzungsvorgang.
● Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen
Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in Betrieb.
● Teile des Reparatur-Kits können während des Instandsetzungsvorgangs heiß wer-
den. Gehen Sie während und nach dem Instandsetzungsvorgang vorsichtig mit
dem Reparatur-Kit um. Berühren Sie nicht das Metallteil um den Verbindungsbe-
reich zwischen Flasche und Kompressor. Es wird sehr heiß.
● Bringen Sie den Warnaufkleber für die Fahrgeschwindigkeit nur in dem angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, wo sich ein
SRS-Airbag befindet, wie z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.

4248-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M
WARNUNG

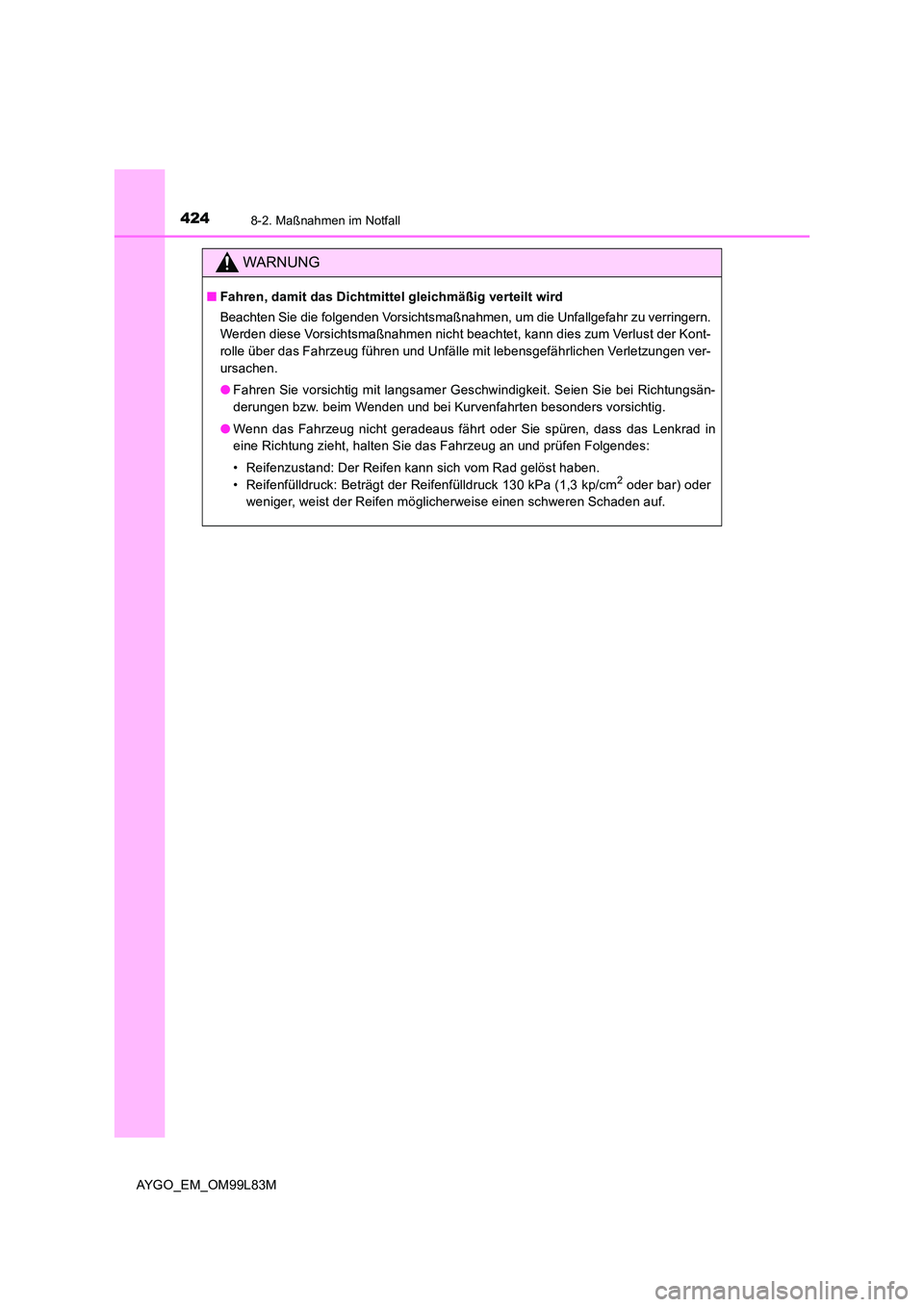

■Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um die Unfallgefahr zu verringern.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kont-
rolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen ver-
ursachen.
● Fahren Sie vorsichtig mit langsamer Geschwindigkeit. Seien Sie bei Richtungsän-
derungen bzw. beim Wenden und bei Kurvenfahrten besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Folgendes:
• Reifenzustand: Der Reifen kann sich vom Rad gelöst haben.
• Reifenfülldruck: Beträgt der Reifenfülldruck 130 kPa (1,3 kp/cm2 oder bar) oder
weniger, weist der Reifen möglicherweise einen schweren Schaden auf.

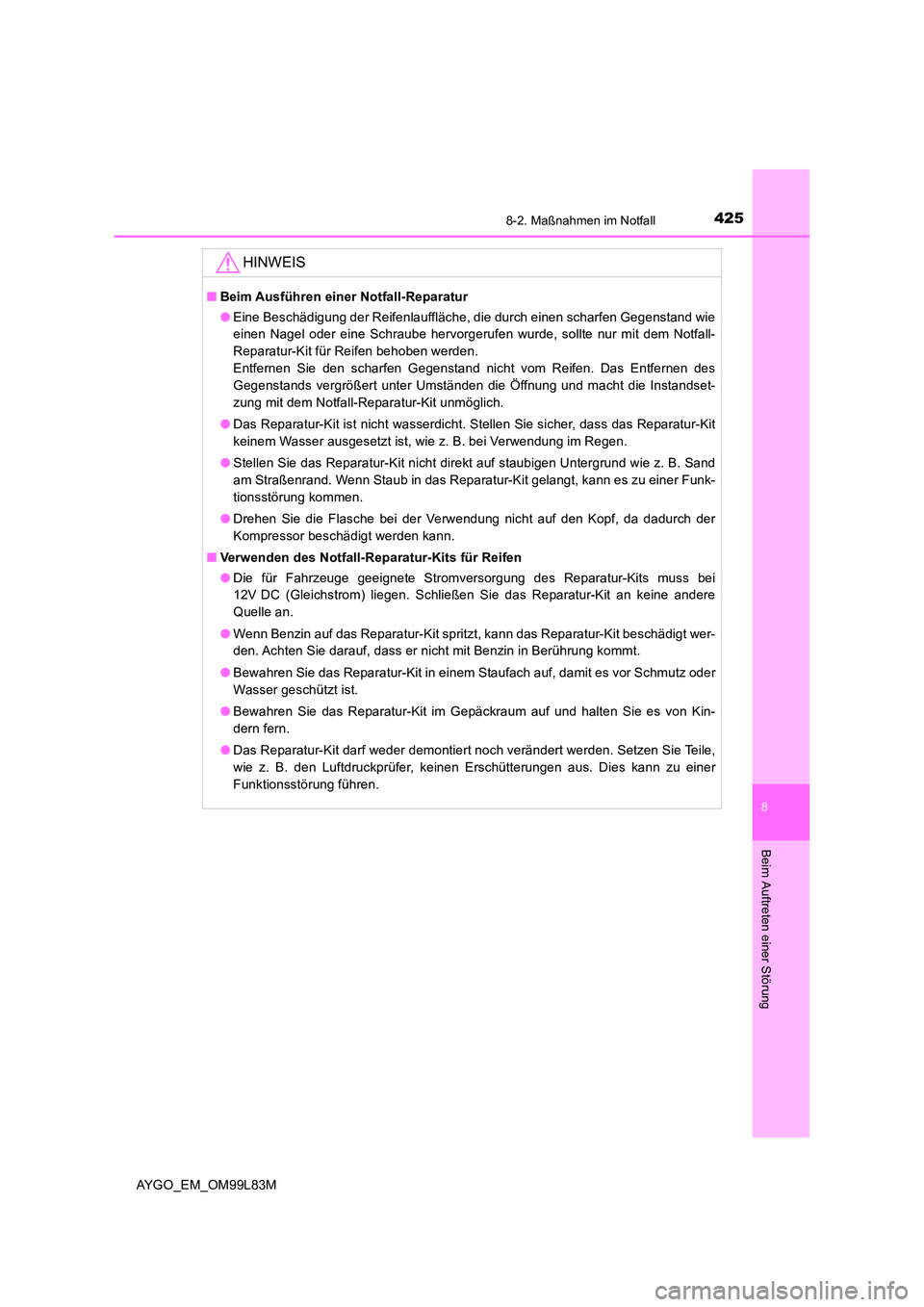

4258-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M
HINWEIS
■Beim Ausführen einer Notfall-Reparatur
● Eine Beschädigung der Reifenlauffläche, die durch einen scharfen Gegenstand wie
einen Nagel oder eine Schraube hervorgerufen wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben werden.
Entfernen Sie den scharfen Gegenstand nicht vom Reifen. Das Entfernen des
Gegenstands vergrößert unter Umständen die Öffnung und macht die Instandset-
zung mit dem Notfall-Reparatur-Kit unmöglich.
● Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-Kit
keinem Wasser ausgesetzt ist, wie z. B. bei Verwendung im Regen.
● Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z. B. Sand
am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu einer Funk-
tionsstörung kommen.
● Drehen Sie die Flasche bei der Verwendung nicht auf den Kopf, da dadurch der
Kompressor beschädigt werden kann.
■ Verwenden des Notfall-Reparatur-Kits für Reifen
● Die für Fahrzeuge geeignete Stromversorgung des Reparatur-Kits muss bei
12V DC (Gleichstrom) liegen. Schließen Sie das Reparatur-Kit an keine andere
Quelle an.
● Wenn Benzin auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschädigt wer-
den. Achten Sie darauf, dass er nicht mit Benzin in Berührung kommt.
● Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor Schmutz oder
Wasser geschützt ist.
● Bewahren Sie das Reparatur-Kit im Gepäckraum auf und halten Sie es von Kin-
dern fern.
● Das Reparatur-Kit darf weder demontiert noch verändert werden. Setzen Sie Teile,
wie z. B. den Luftdruckprüfer, keinen Erschütterungen aus. Dies kann zu einer
Funktionsstörung führen.

4268-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M

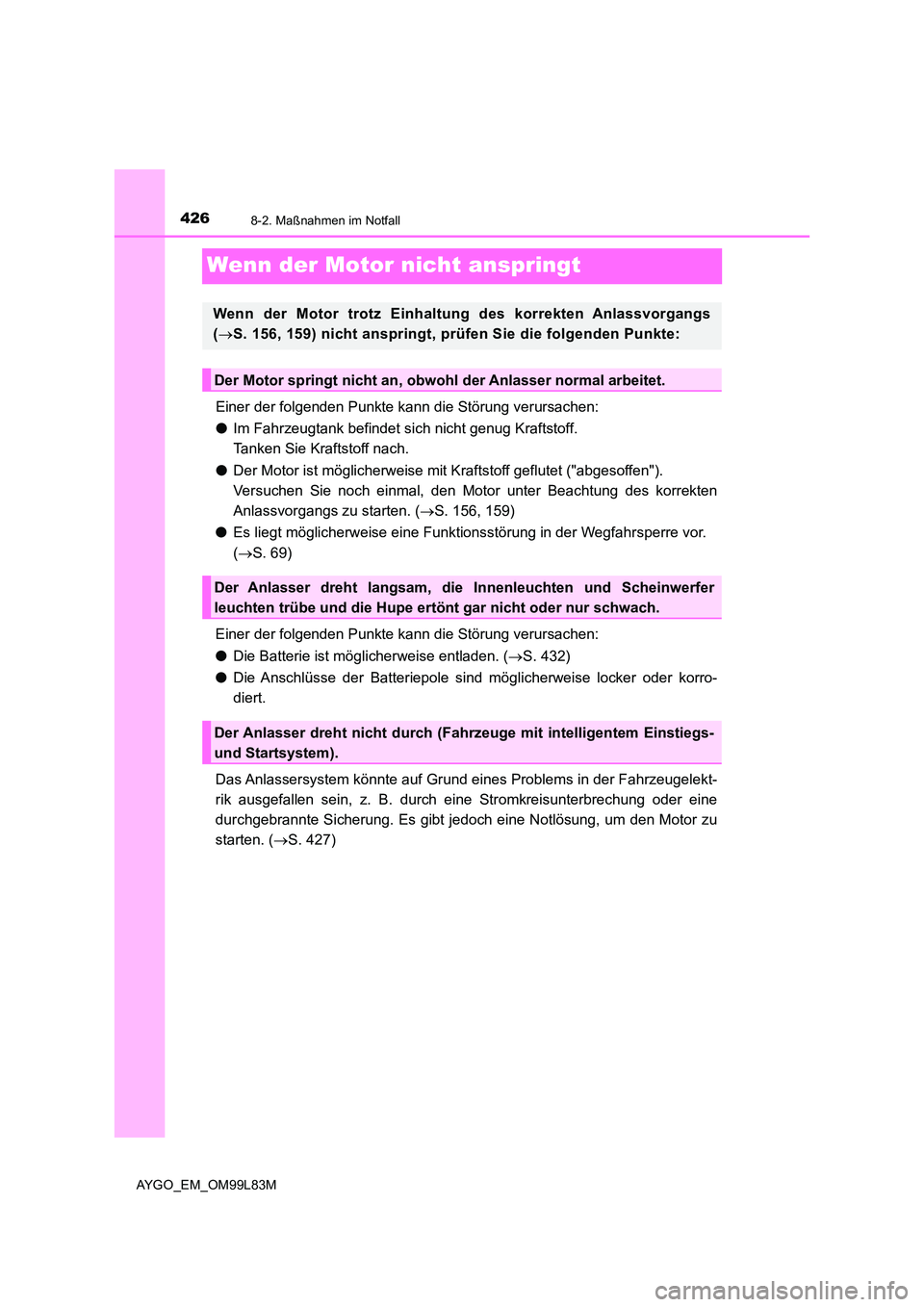

Wenn der Motor nicht anspringt
Einer der folgenden Punkte kann die Störung verursachen:
● Im Fahrzeugtank befindet sich nicht genug Kraftstoff.
Tanken Sie Kraftstoff nach.
● Der Motor ist möglicherweise mit Kraftstoff geflutet ("abgesoffen").
Versuchen Sie noch einmal, den Motor unter Beachtung des korrekten
Anlassvorgangs zu starten. ( S. 156, 159)
● Es liegt möglicherweise eine Funktionsstörung in der Wegfahrsperre vor.
( S. 69)
Einer der folgenden Punkte kann die Störung verursachen:
● Die Batterie ist möglicherweise entladen. (S. 432)
● Die Anschlüsse der Batteriepole sind möglicherweise locker oder korro-
diert.
Das Anlassersystem könnte auf Grund eines Problems in der Fahrzeugelekt-
rik ausgefallen sein, z. B. durch eine Stromkreisunterbrechung oder eine
durchgebrannte Sicherung. Es gibt j edoch eine Notlösung, um den Motor zu
starten. ( S. 427)
Wenn der Motor trotz Einhaltung des korrekten Anlassvorgangs
( S. 156, 159) nicht anspringt, prüfen Sie die folgenden Punkte:
Der Motor springt nicht an, obwohl der Anlasser normal arbeitet.
Der Anlasser dreht langsam, die Innenleuchten und Scheinwerfer
leuchten trübe und die Hupe ertönt gar nicht oder nur schwach.
Der Anlasser dreht nicht durch (Fahrzeuge mit intelligentem Einstiegs-
und Startsystem).

4278-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M

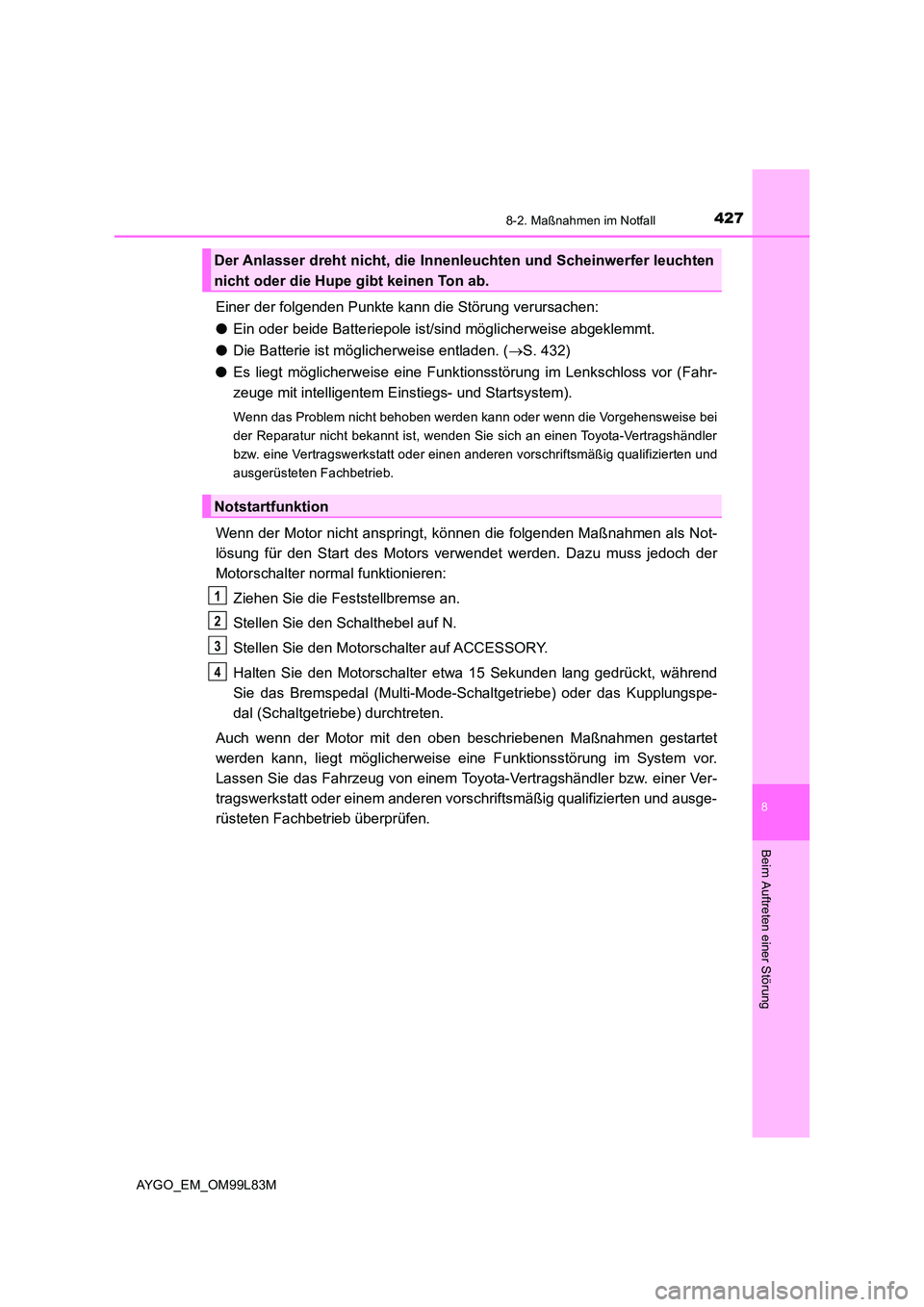

Einer der folgenden Punkte kann die Störung verursachen:
● Ein oder beide Batteriepole ist/sind möglicherweise abgeklemmt.
● Die Batterie ist möglicherweise entladen. (S. 432)
● Es liegt möglicherweise eine Funktionsstörung im Lenkschloss vor (Fahr-
zeuge mit intelligentem Einstiegs- und Startsystem).
Wenn das Problem nicht behoben werden kann oder wenn die Vorgehensweise bei
der Reparatur nicht bekannt ist, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
Wenn der Motor nicht anspringt, können die folgenden Maßnahmen als Not-
lösung für den Start des Motors verwendet werden. Dazu muss jedoch der
Motorschalter normal funktionieren:
Ziehen Sie die Feststellbremse an.
Stellen Sie den Schalthebel auf N.
Stellen Sie den Motorschalter auf ACCESSORY.
Halten Sie den Motorschalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal (Multi-Mode-Sc haltgetriebe) oder das Kupplungspe-
dal (Schaltgetriebe) durchtreten.
Auch wenn der Motor mit den oben beschriebenen Maßnahmen gestartet
werden kann, liegt möglicherweise eine Funktionsstörung im System vor.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb überprüfen.
Der Anlasser dreht nicht, die Innenleuchten und Scheinwerfer leuchten
nicht oder die Hupe gibt keinen Ton ab.
Notstartfunktion
1
2
3
4

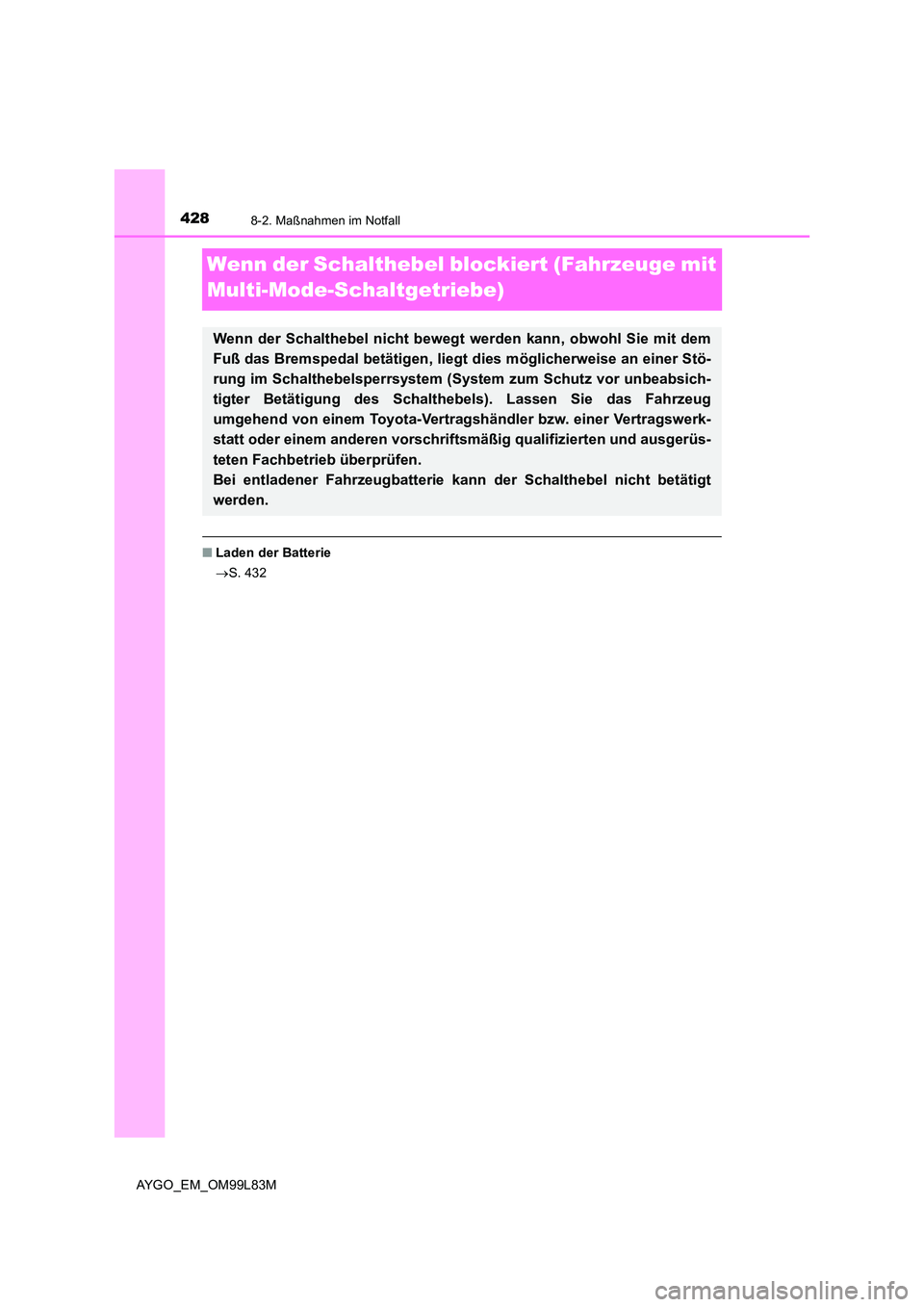

4288-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M
Wenn der Schalthebel blockiert (Fahrzeuge mit
Multi-Mode-Schaltgetriebe)
■ Laden der Batterie
 S. 432
Wenn der Schalthebel nicht bewegt werden kann, obwohl Sie mit dem
Fuß das Bremspedal betätigen, liegt dies möglicherweise an einer Stö-
rung im Schalthebelsperrsystem (System zum Schutz vor unbeabsich-
tigter Betätigung des Schalthebels). Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb überprüfen.
Bei entladener Fahrzeugbatterie kann der Schalthebel nicht betätigt
werden.

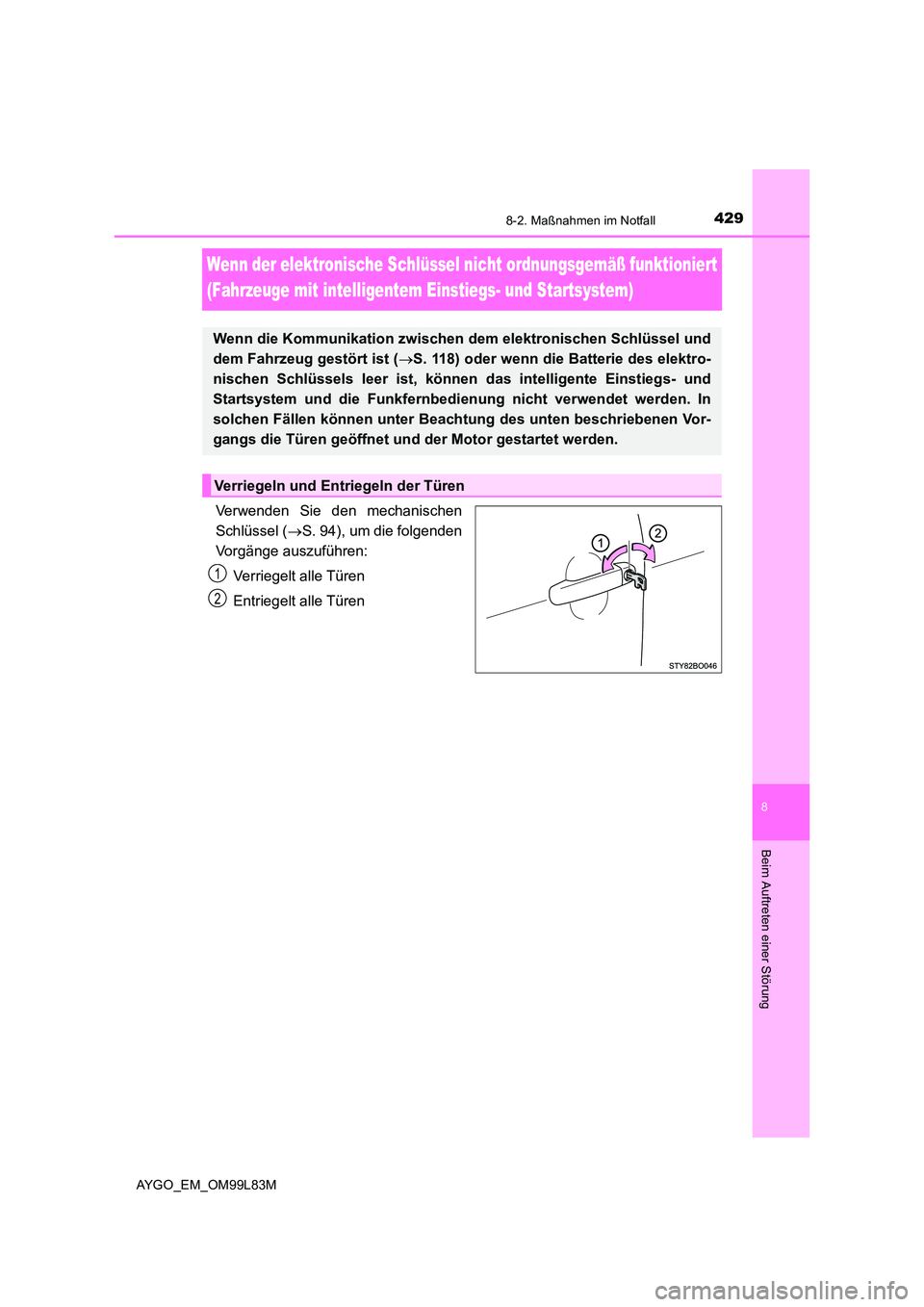

4298-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M
Wenn der elektronische Schlüssel nicht ordnungsgemäß funktioniert
(Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Verwenden Sie den mechanischen
Schlüssel ( S. 94), um die folgenden
Vorgänge auszuführen:
Verriegelt alle Türen
Entriegelt alle Türen
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug gestört ist ( S. 118) oder wenn die Batterie des elektro-
nischen Schlüssels leer ist, können das intelligente Einstiegs- und
Startsystem und die Funkfernbedi enung nicht verwendet werden. In
solchen Fällen können unter Beach tung des unten beschriebenen Vor-
gangs die Türen geöffnet und der Motor gestartet werden.
Verriegeln und Entriegeln der Türen
1
2

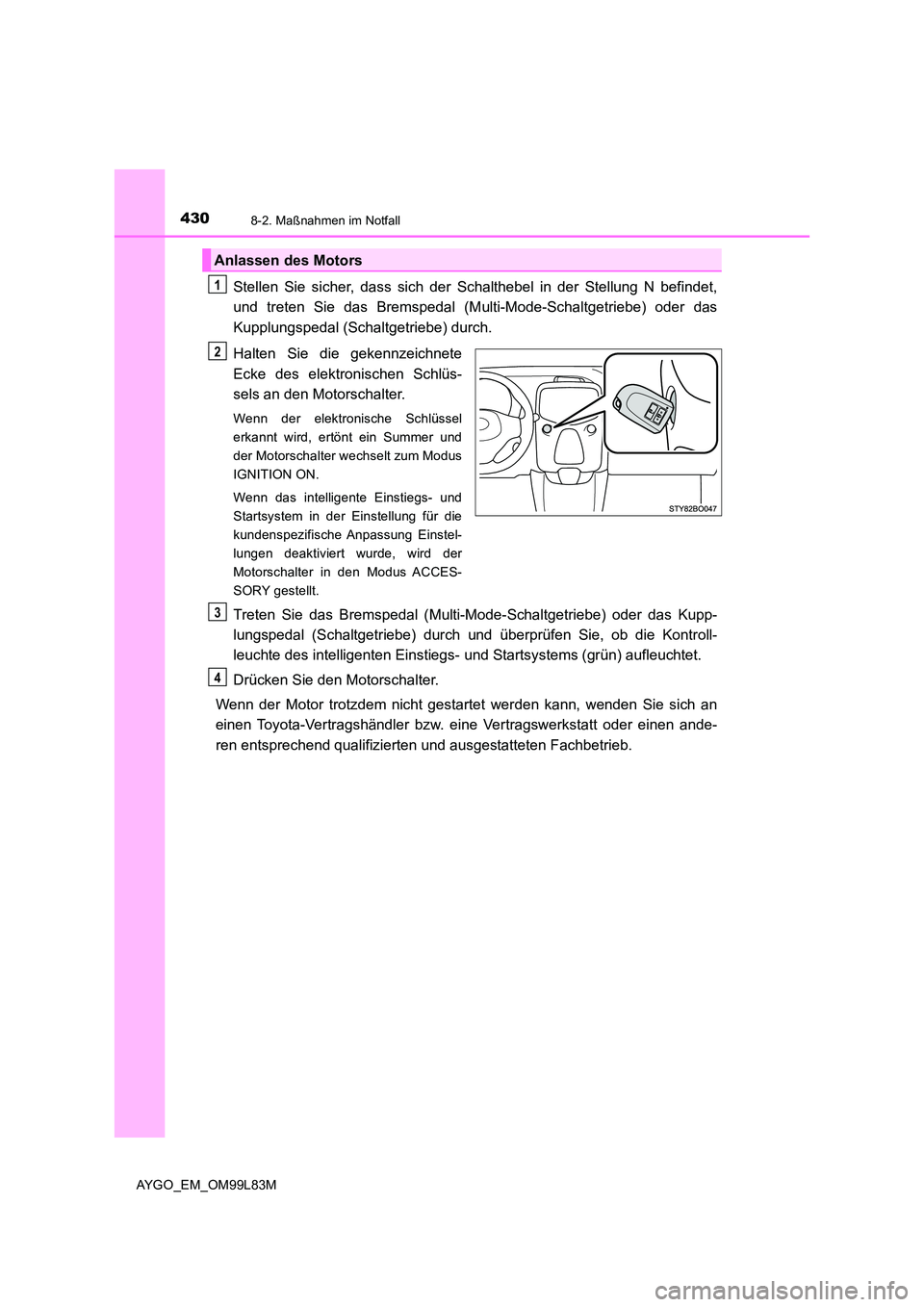

4308-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M
Stellen Sie sicher, dass sich der Schalthebel in der Stellung N befindet,
und treten Sie das Bremspedal (M ulti-Mode-Schaltgetriebe) oder das
Kupplungspedal (Schal tgetriebe) durch.
Halten Sie die gekennzeichnete
Ecke des elektronischen Schlüs-
sels an den Motorschalter.
Wenn der elektronische Schlüssel
erkannt wird, ertönt ein Summer und
der Motorschalter wechselt zum Modus
IGNITION ON.
Wenn das intelligente Einstiegs- und
Startsystem in der Einstellung für die
kundenspezifische Anpassung Einstel-
lungen deaktiviert wurde, wird der
Motorschalter in den Modus ACCES-
SORY gestellt.
Treten Sie das Bremspedal (Multi-Mode-Schaltgetriebe) oder das Kupp-
lungspedal (Schaltgetriebe) durch und überprüfen Sie, ob die Kontroll-
leuchte des intelligenten Einstiegs- und Startsystems (grün) aufleuchtet.
Drücken Sie den Motorschalter.
Wenn der Motor trotzdem nicht gestartet werden kann, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren entsprechend qualifizierten und ausgestatteten Fachbetrieb.
Anlassen des Motors
1
2
3
4
