3818-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M

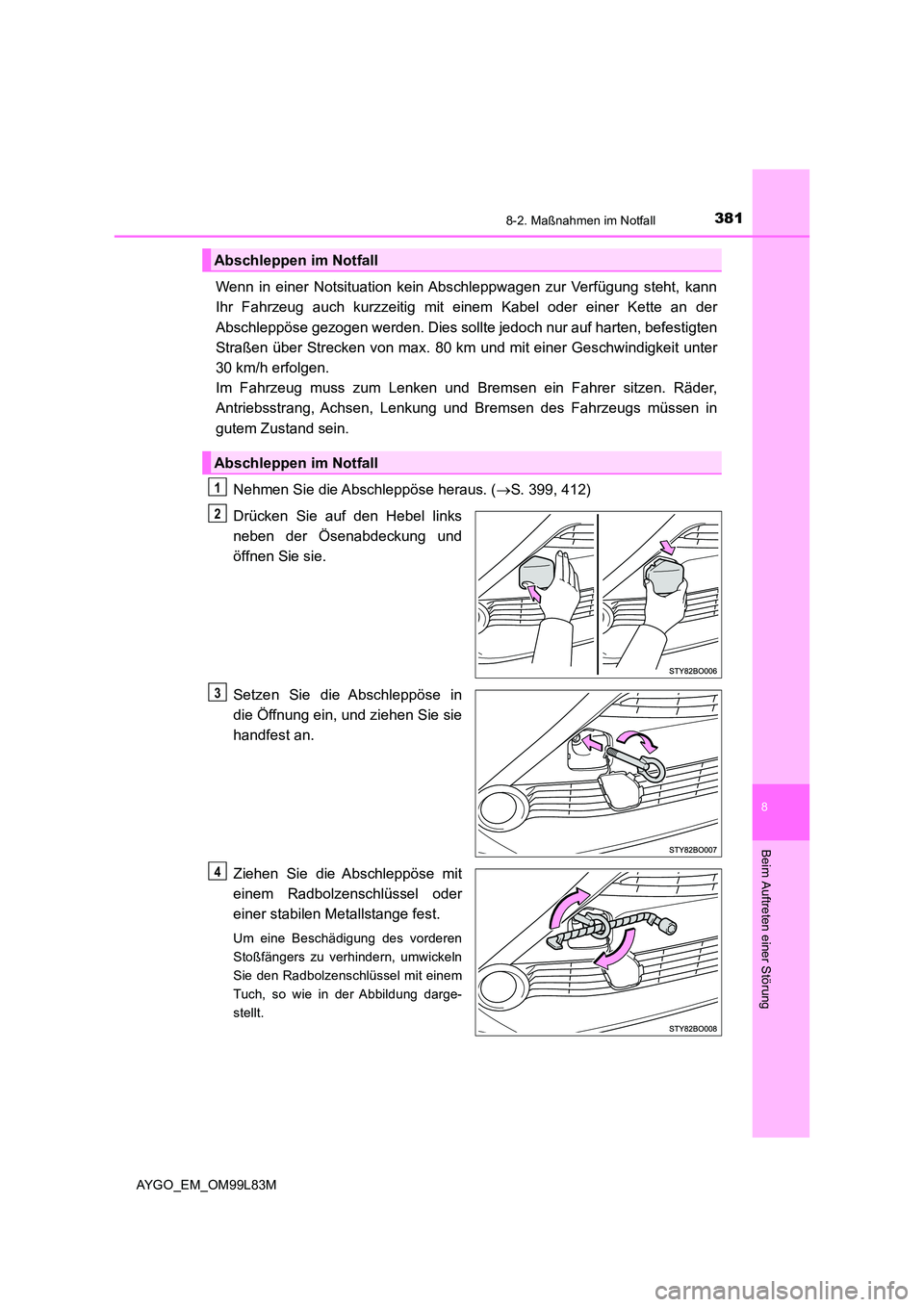

Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch kurzzeitig mit einem Kabel oder einer Kette an der
Abschleppöse gezogen werden. Dies sollte jedoch nur auf harten, befestigten
Straßen über Strecken von max. 80 km und mit einer Geschwindigkeit unter
30 km/h erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Nehmen Sie die Abschleppöse heraus. ( S. 399, 412)
Drücken Sie auf den Hebel links
neben der Ösenabdeckung und
öffnen Sie sie.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radbolzenschlüssel oder
einer stabilen Metallstange fest.
Um eine Beschädigung des vorderen
Stoßfängers zu verhindern, umwickeln
Sie den Radbolzenschlüssel mit einem
Tuch, so wie in der Abbildung darge-
stellt.
Abschleppen im Notfall
Abschleppen im Notfall
1
2
3
4

3828-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M

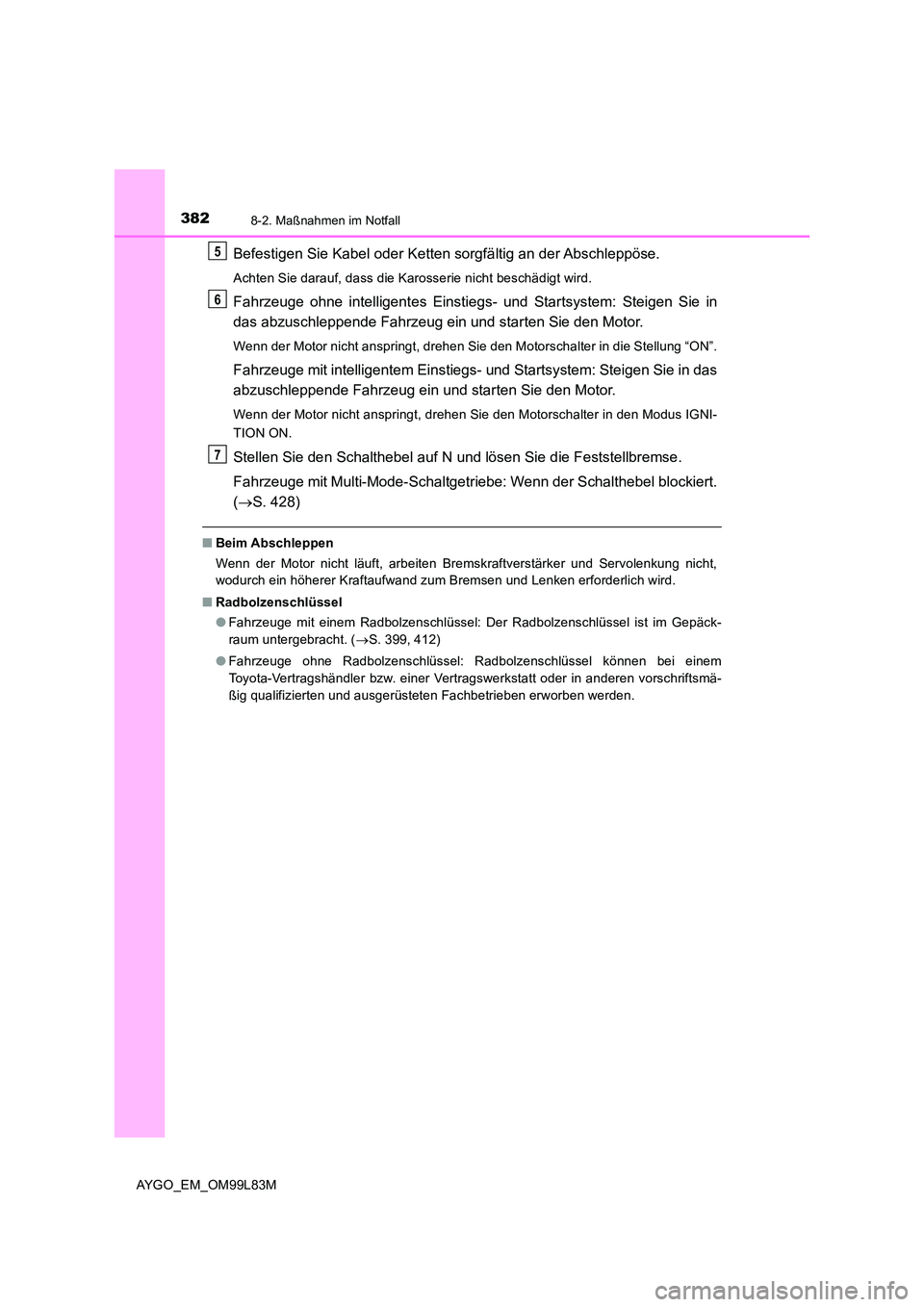

Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Steigen Sie in
das abzuschleppende Fahrzeug ein und starten Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in die Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Steigen Sie in das
abzuschleppende Fahrzeug ein und starten Sie den Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in den Modus IGNI-
TION ON.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Fahrzeuge mit Multi-Mode-Schaltgetriebe: Wenn der Schalthebel blockiert.
( S. 428)
■Beim Abschleppen
Wenn der Motor nicht läuft, arbeiten Bremskraftverstärker und Servolenkung nicht,
wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforderlich wird.
■ Radbolzenschlüssel
● Fahrzeuge mit einem Radbolzenschlüssel: Der Radbolzenschlüssel ist im Gepäck-
raum untergebracht. ( S. 399, 412)
● Fahrzeuge ohne Radbolzenschlüssel: Radbolzenschlüssel können bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder in anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieben erworben werden.
5
6
7

3838-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M

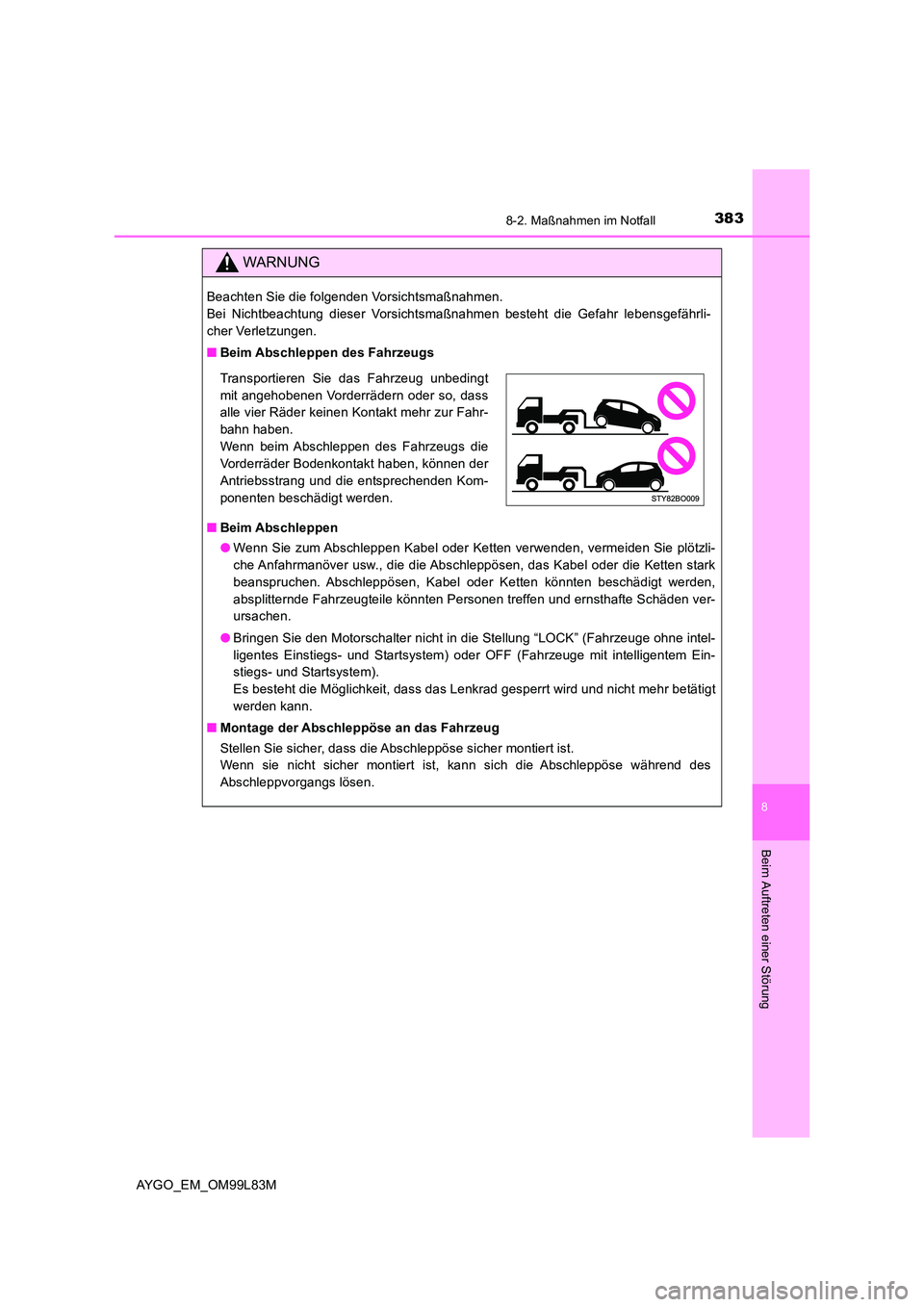

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie plötzli-
che Anfahrmanöver usw., die die Abschleppösen, das Kabel oder die Ketten stark
beanspruchen. Abschleppösen, Kabel oder Ketten könnten beschädigt werden,
absplitternde Fahrzeugteile könnten Personen treffen und ernsthafte Schäden ver-
ursachen.
● Bringen Sie den Motorschalter nicht in die Stellung “LOCK” (Fahrzeuge ohne intel-
ligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem).
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
■ Montage der Abschleppöse an das Fahrzeug
Stellen Sie sicher, dass die Abschleppöse sicher montiert ist.
Wenn sie nicht sicher montiert ist, kann sich die Abschleppöse während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben.
Wenn beim Abschleppen des Fahrzeugs die
Vorderräder Bodenkontakt haben, können der
Antriebsstrang und die entsprechenden Kom-
ponenten beschädigt werden.

3848-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M

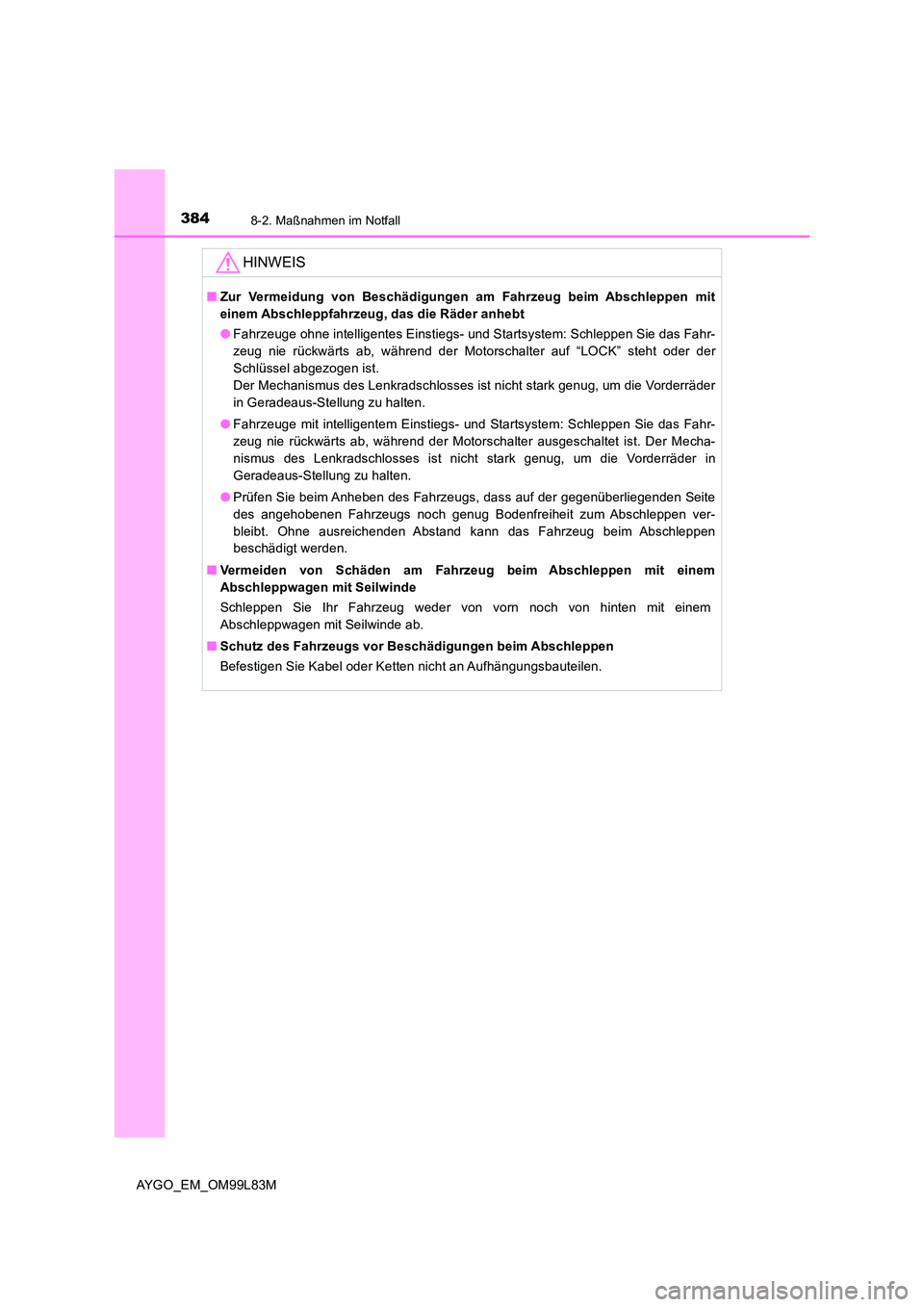

HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Abschleppfahrzeug, das die Räder anhebt
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Motorschalter auf “LOCK” steht oder der
Schlüssel abgezogen ist.
Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder
in Geradeaus-Stellung zu halten.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Motorschalter ausgeschaltet ist. Der Mecha-
nismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegenden Seite
des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschleppen ver-
bleibt. Ohne ausreichenden Abstand kann das Fahrzeug beim Abschleppen
beschädigt werden.
■ Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■ Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.

3858-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M

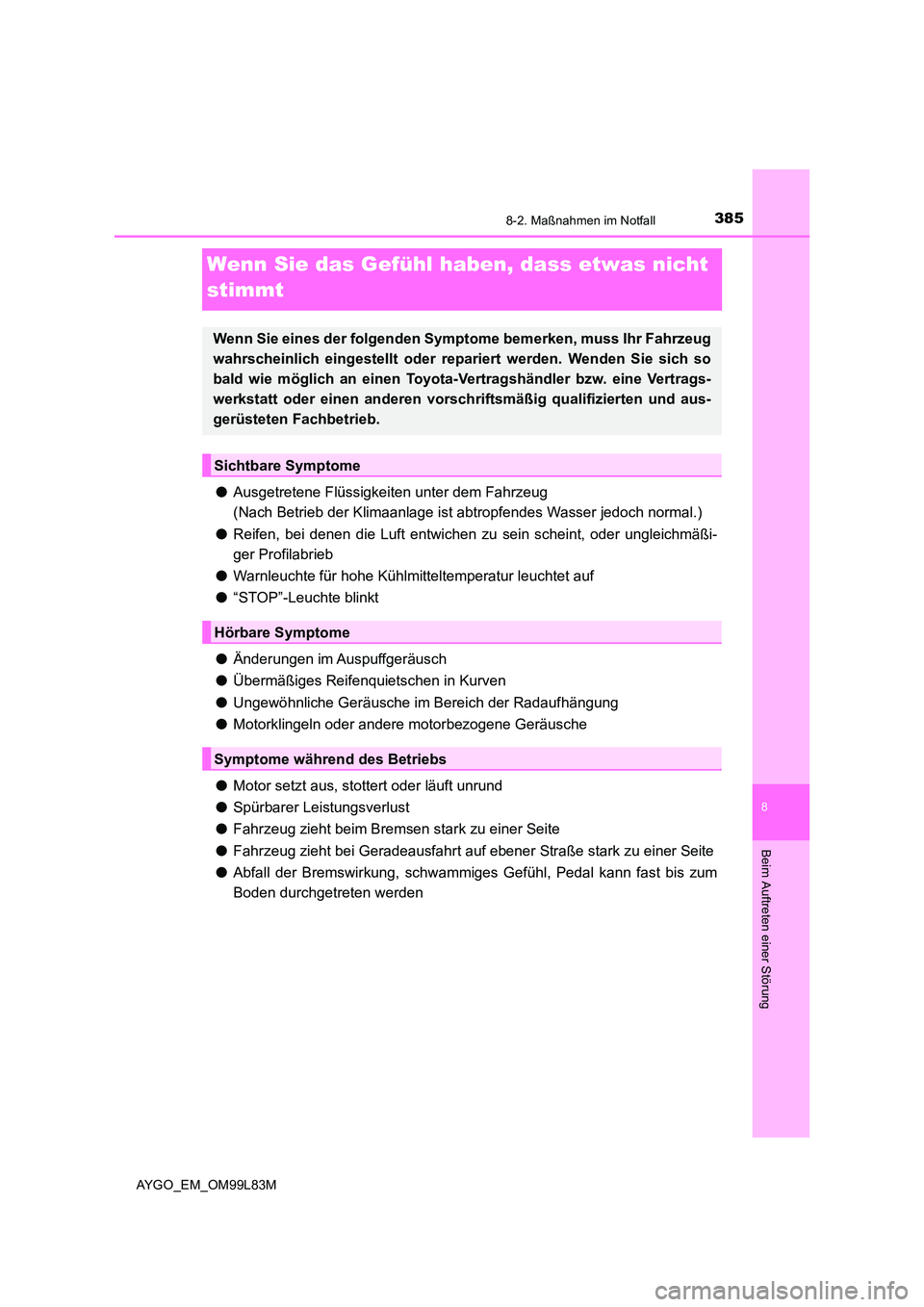

Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
● Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Nach Betrieb der Klimaanlage ist abtropfendes Wasser jedoch normal.)
● Reifen, bei denen die Luft entwichen zu sein scheint, oder ungleichmäßi-
ger Profilabrieb
● Warnleuchte für hohe Kühlmitteltemperatur leuchtet auf
● “STOP”-Leuchte blinkt
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Motorklingeln oder andere motorbezogene Geräusche
● Motor setzt aus, stottert oder läuft unrund
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repa riert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Ver tragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs

3868-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M

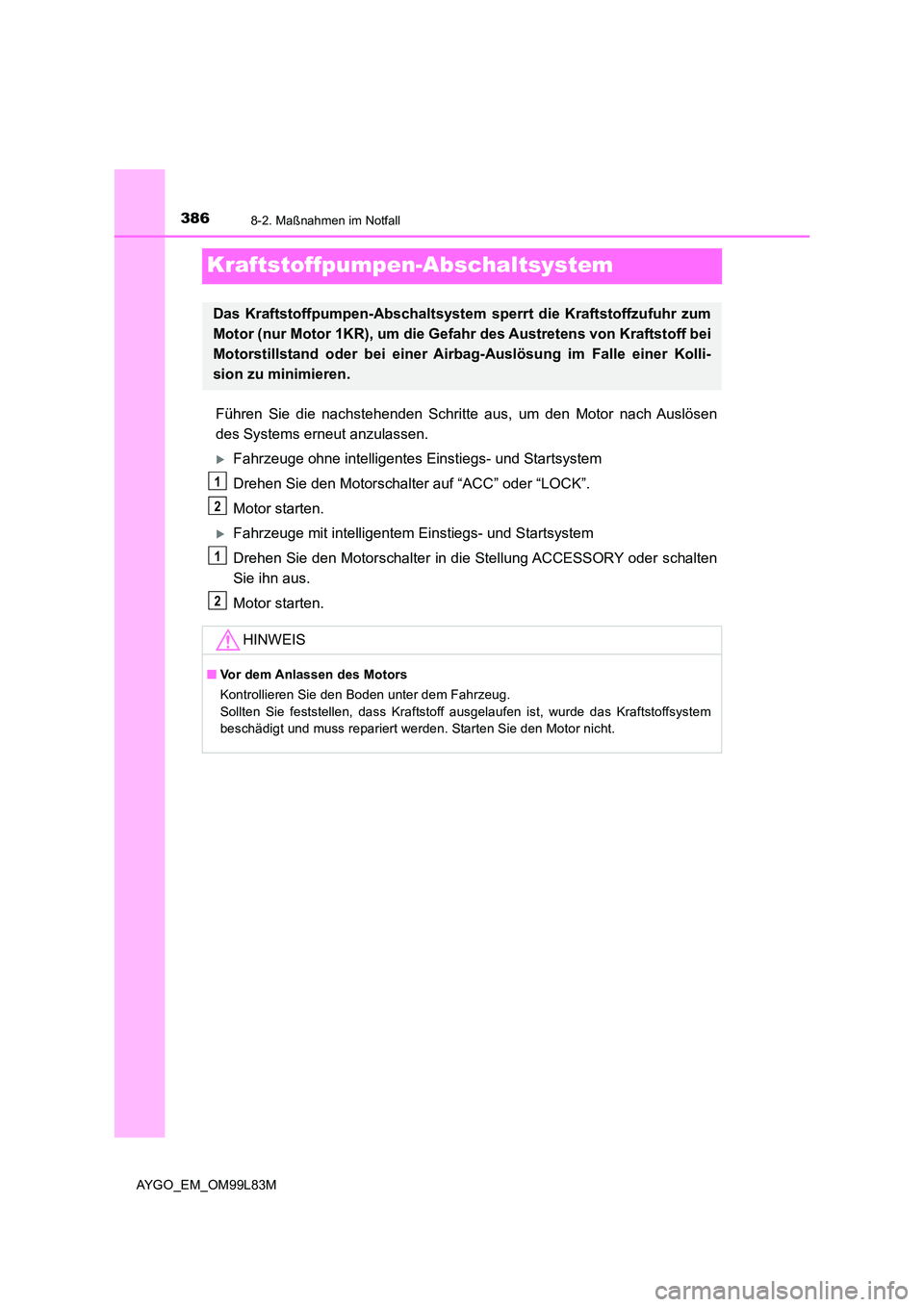

Kraftstoffpumpen-Abschaltsystem
Führen Sie die nachstehenden Schritte aus, um den Motor nach Auslösen
des Systems erneut anzulassen.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Drehen Sie den Motorschalter auf “ACC” oder “LOCK”.
Motor starten.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Drehen Sie den Motorschalter in die Stellung ACCESSORY oder schalten
Sie ihn aus.
Motor starten.
Das Kraftstoffpumpen-Abschaltsystem sperrt die Kraftstoffzufuhr zum
Motor (nur Motor 1KR), um die Gefahr des Austretens von Kraftstoff bei
Motorstillstand oder bei einer Airb ag-Auslösung im Falle einer Kolli-
sion zu minimieren.
HINWEIS
■ Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem Fahrzeug.
Sollten Sie feststellen, dass Kraftstoff ausgelaufen ist, wurde das Kraftstoffsystem
beschädigt und muss repariert werden. Starten Sie den Motor nicht.
1
2
1
2

3878-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M

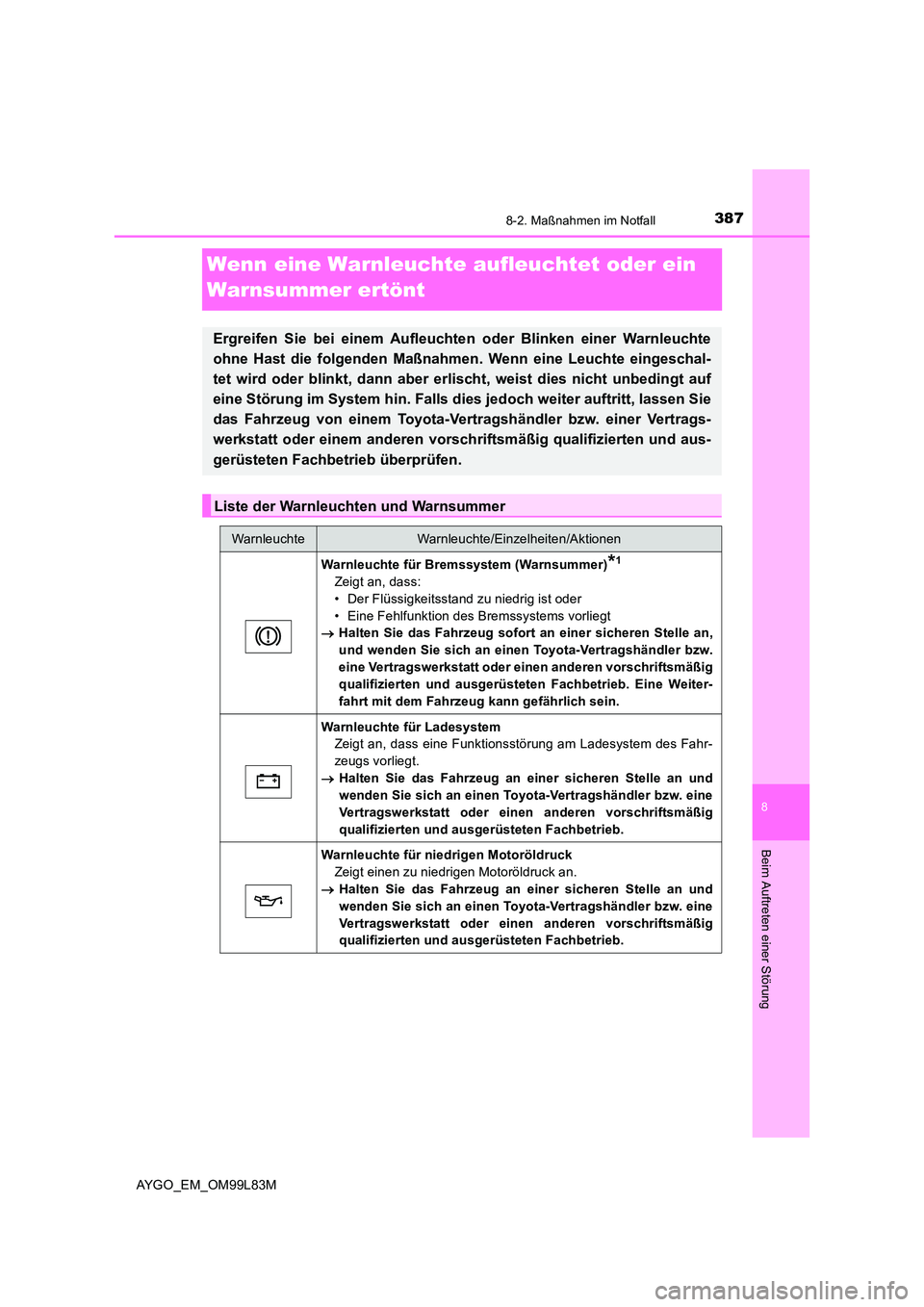

Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Ergreifen Sie bei einem Aufleuchte n oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte eingeschal-
tet wird oder blinkt, dann aber erlischt, weist dies nicht unbedingt auf
eine Störung im System hin. Falls di es jedoch weiter auftritt, lassen Sie
das Fahrzeug von einem Toyota-Vertr agshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorsch riftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
Warnleuchte für Bremssystem (Warnsummer)*1
Zeigt an, dass:
• Der Flüssigkeitsstand zu niedrig ist oder
• Eine Fehlfunktion des Bremssystems vorliegt
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an,
und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb. Eine Weiter-
fahrt mit dem Fahrzeug kann gefährlich sein.
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahr-
zeugs vorliegt.
 Halten Sie das Fahrzeug an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
 Halten Sie das Fahrzeug an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.

3888-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M

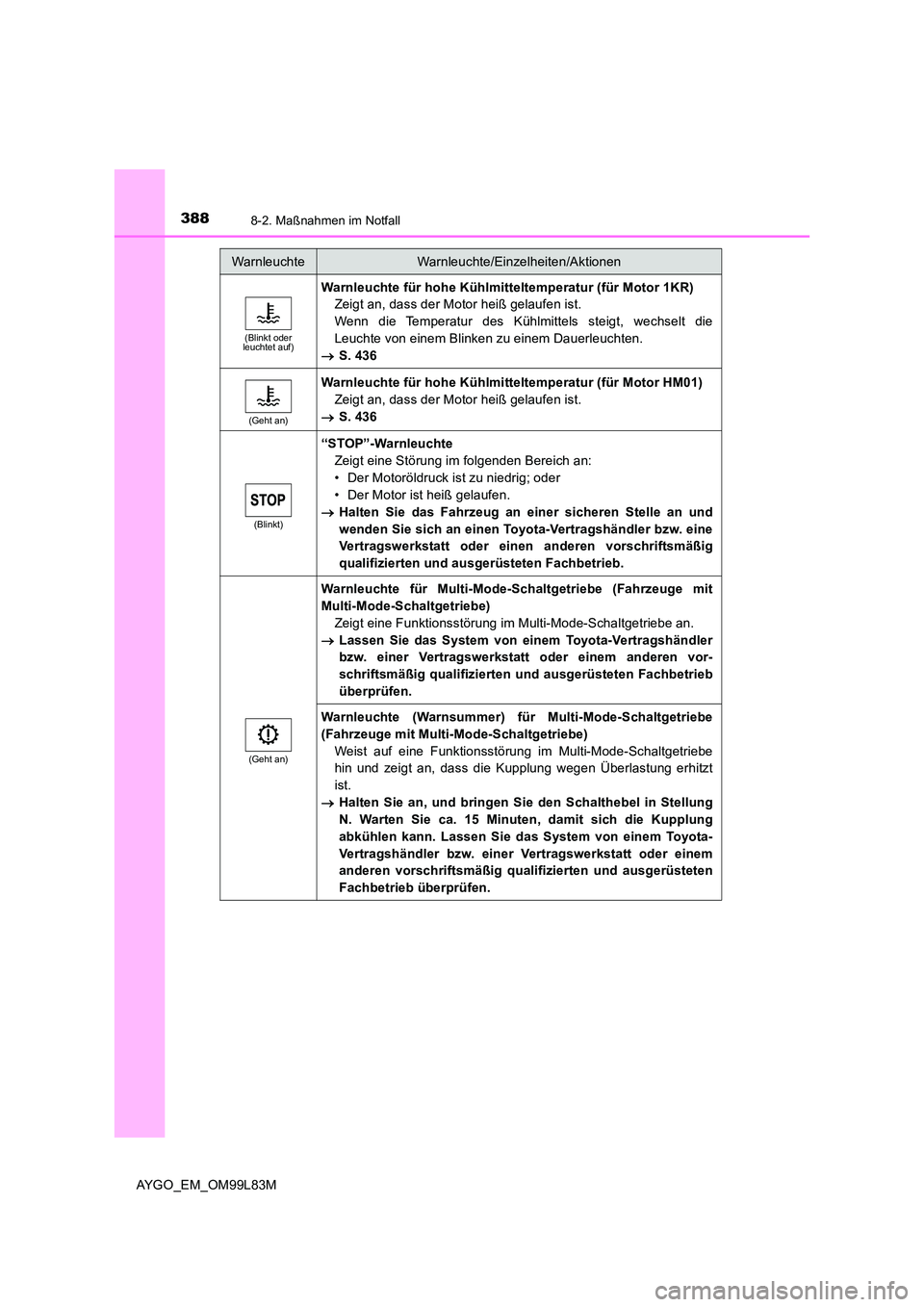

(Blinkt oder leuchtet auf)
Warnleuchte für hohe Kühlmitteltemperatur (für Motor 1KR)
Zeigt an, dass der Motor heiß gelaufen ist.
Wenn die Temperatur des Kühlmittels steigt, wechselt die
Leuchte von einem Blinken zu einem Dauerleuchten.
 S. 436
(Geht an)
Warnleuchte für hohe Kühlmitteltemperatur (für Motor HM01)
Zeigt an, dass der Motor heiß gelaufen ist.
 S. 436
(Blinkt)
“STOP”-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• Der Motoröldruck ist zu niedrig; oder
• Der Motor ist heiß gelaufen.
 Halten Sie das Fahrzeug an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
(Geht an)
Warnleuchte für Multi-Mode-Schaltgetriebe (Fahrzeuge mit
Multi-Mode-Schaltgetriebe)
Zeigt eine Funktionsstörung im Multi-Mode-Schaltgetriebe an.
 Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
Warnleuchte (Warnsummer) für Multi-Mode-Schaltgetriebe
(Fahrzeuge mit Multi-Mode-Schaltgetriebe)
Weist auf eine Funktionsstörung im Multi-Mode-Schaltgetriebe
hin und zeigt an, dass die Kupplung wegen Überlastung erhitzt
ist.
 Halten Sie an, und bringen Sie den Schalthebel in Stellung
N. Warten Sie ca. 15 Minuten, damit sich die Kupplung
abkühlen kann. Lassen Sie das System von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

3898-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
AYGO_EM_OM99L83M

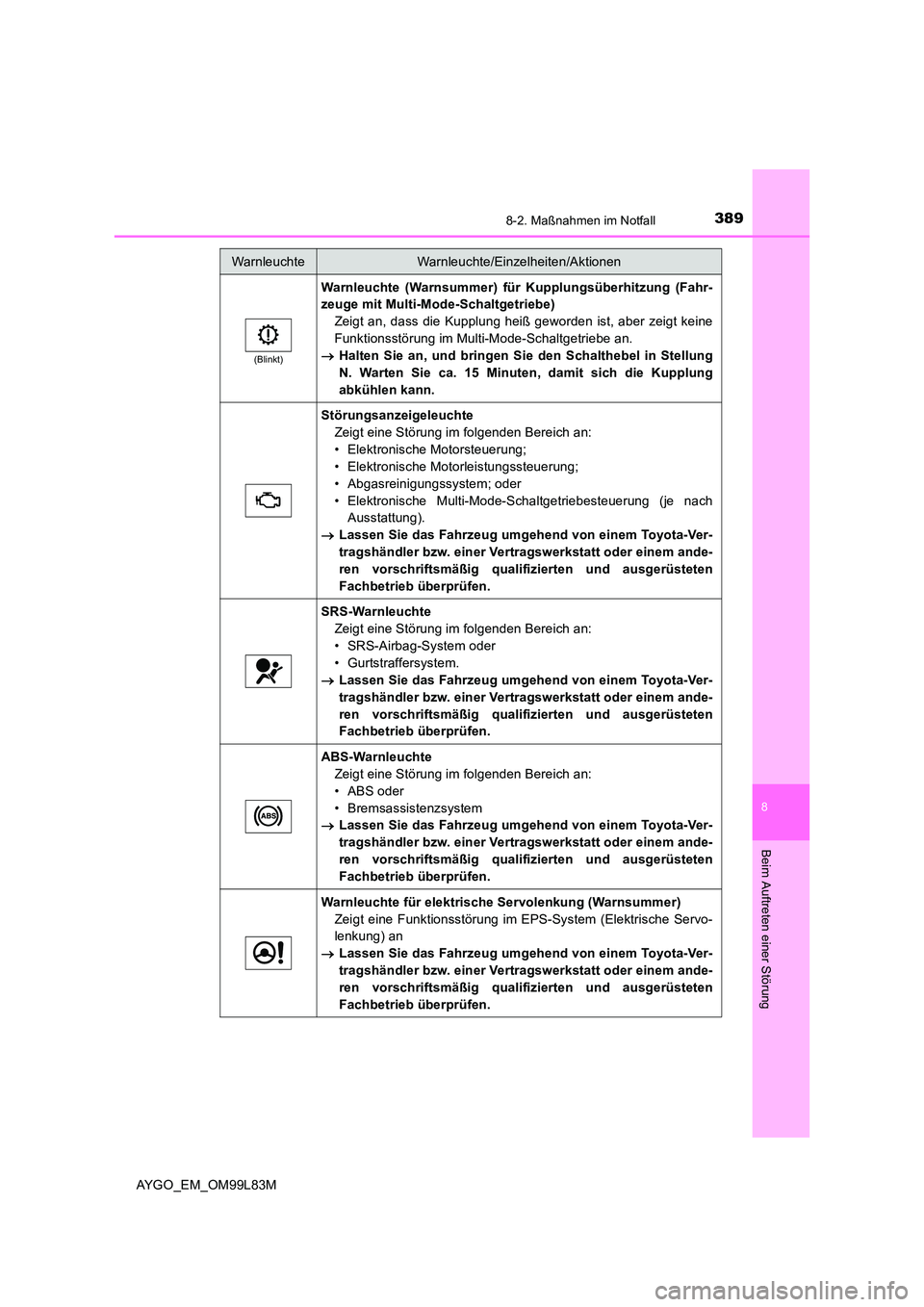

(Blinkt)
Warnleuchte (Warnsummer) für Kupplungsüberhitzung (Fahr-
zeuge mit Multi-Mode-Schaltgetriebe)
Zeigt an, dass die Kupplung heiß geworden ist, aber zeigt keine
Funktionsstörung im Multi-Mode-Schaltgetriebe an.
 Halten Sie an, und bringen Sie den Schalthebel in Stellung
N. Warten Sie ca. 15 Minuten, damit sich die Kupplung
abkühlen kann.
Störungsanzeigeleuchte
Zeigt eine Störung im folgenden Bereich an:
• Elektronische Motorsteuerung;
• Elektronische Motorleistungssteuerung;
• Abgasreinigungssystem; oder
• Elektronische Multi-Mode-Schaltgetriebesteuerung (je nach
Ausstattung).
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
SRS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• SRS-Airbag-System oder
• Gurtstraffersystem.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• ABS oder
• Bremsassistenzsystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für elektrische Servolenkung (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servo-
lenkung) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

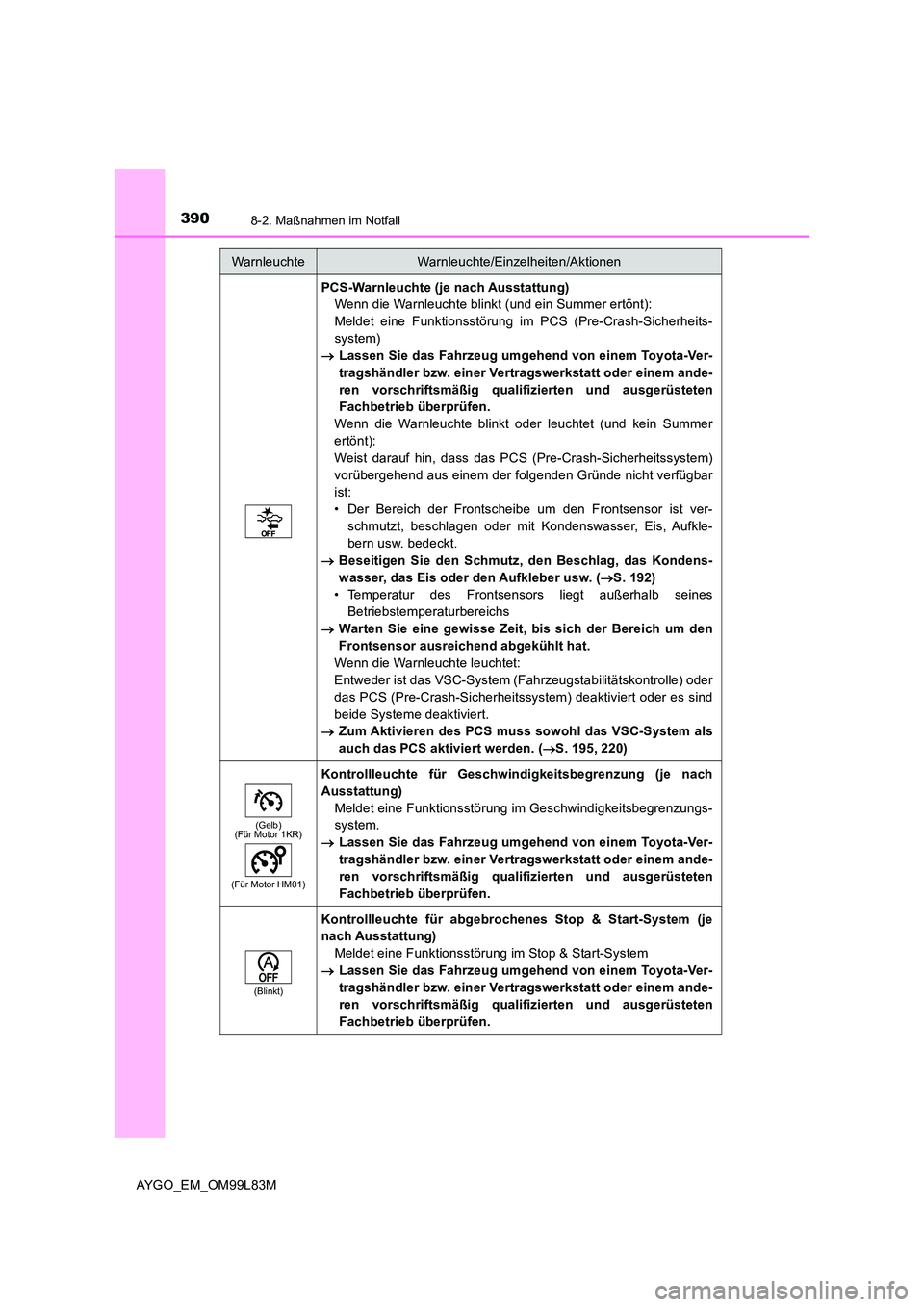

3908-2. Maßnahmen im Notfall
AYGO_EM_OM99L83M
PCS-Warnleuchte (je nach Ausstattung)
Wenn die Warnleuchte blinkt (und ein Summer ertönt):
Meldet eine Funktionsstörung im PCS (Pre-Crash-Sicherheits-
system)
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Wenn die Warnleuchte blinkt oder leuchtet (und kein Summer
ertönt):
Weist darauf hin, dass das PCS (Pre-Crash-Sicherheitssystem)
vorübergehend aus einem der folgenden Gründe nicht verfügbar
ist:
• Der Bereich der Frontscheibe um den Frontsensor ist ver-
schmutzt, beschlagen oder mit Kondenswasser, Eis, Aufkle-
bern usw. bedeckt.
 Beseitigen Sie den Schmutz, den Beschlag, das Kondens-
wasser, das Eis oder den Aufkleber usw. ( S. 192)
• Temperatur des Frontsensors liegt außerhalb seines
Betriebstemperaturbereichs
 Warten Sie eine gewisse Zeit, bis sich der Bereich um den
Frontsensor ausreichend abgekühlt hat.
Wenn die Warnleuchte leuchtet:
Entweder ist das VSC-System (Fahrzeugstabilitätskontrolle) oder
das PCS (Pre-Crash-Sicherheitssystem) deaktiviert oder es sind
beide Systeme deaktiviert.
 Zum Aktivieren des PCS muss sowohl das VSC-System als
auch das PCS aktiviert werden. ( S. 195, 220)
(Gelb) (Für Motor 1KR)
(Für Motor HM01)
Kontrollleuchte für Geschwindigkeitsbegrenzung (je nach
Ausstattung)
Meldet eine Funktionsstörung im Geschwindigkeitsbegrenzungs-
system.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Blinkt)
Kontrollleuchte für abgebrochenes Stop & Start-System (je
nach Ausstattung)
Meldet eine Funktionsstörung im Stop & Start-System
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
