TOYOTA AYGO 2016 Betriebsanleitungen (in German)

4519-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_EM_OM99L83M

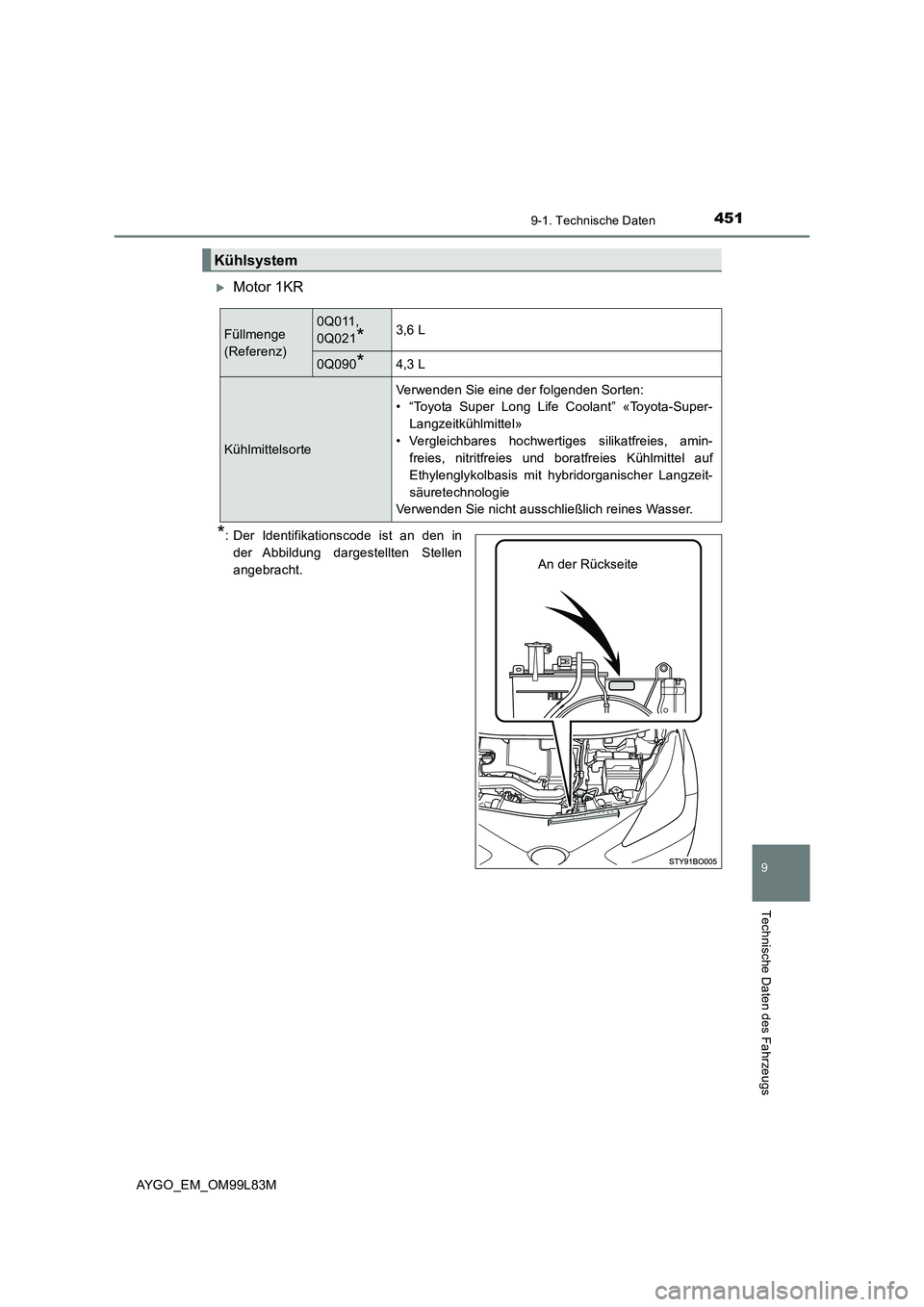

Motor 1KR
*: Der Identifikationscode ist an den in
der Abbildung dargestellten Stellen
angebracht.
Kühlsystem
Füllmenge
(Referenz)
0Q011,
0Q021*3,6 L
0Q090*4,3 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Langzeit-
säuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
An der Rückseite

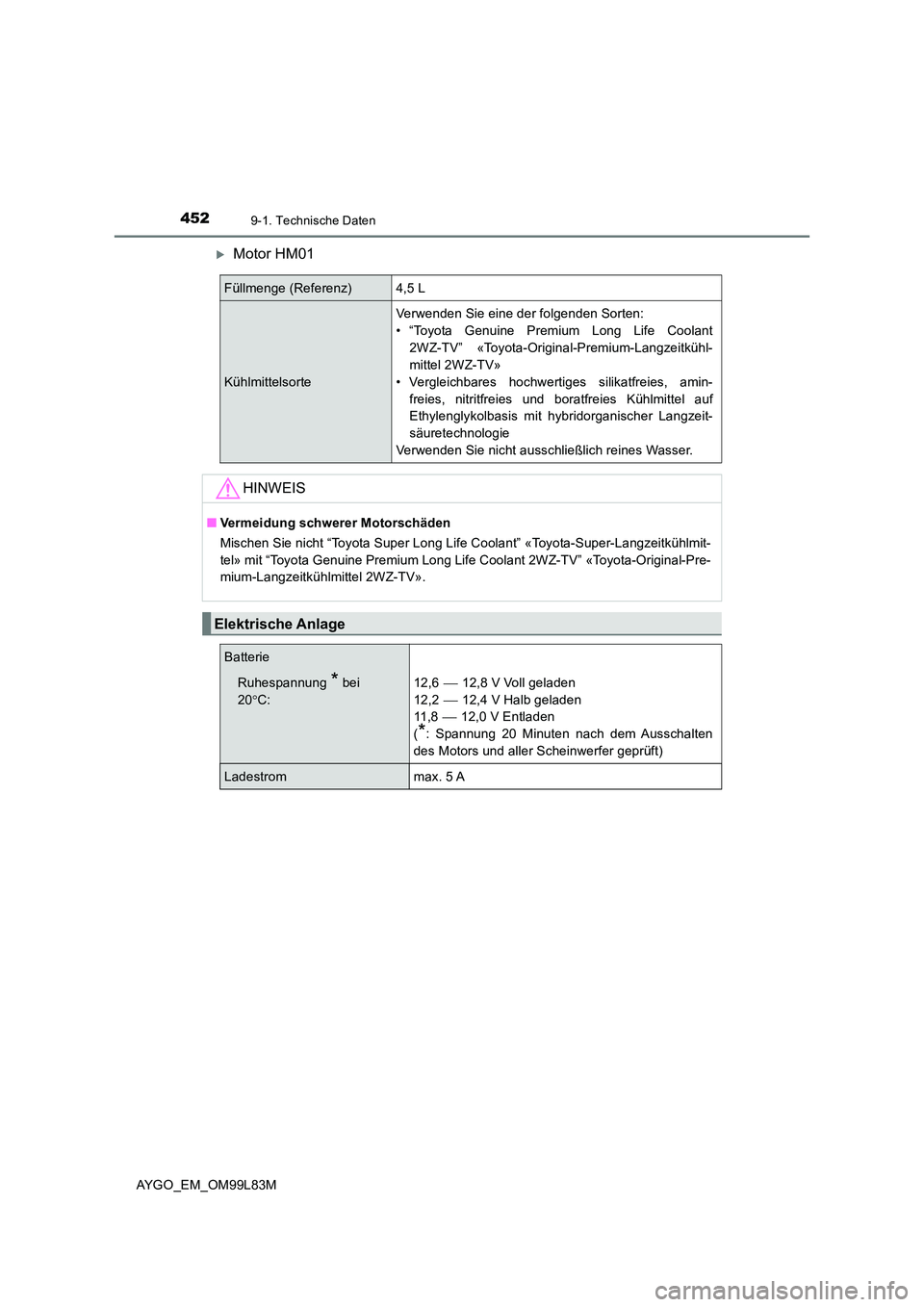

4529-1. Technische Daten
AYGO_EM_OM99L83M
Motor HM01
Füllmenge (Referenz)4,5 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Genuine Premium Long Life Coolant
2WZ-TV” «Toyota-Original-Premium-Langzeitkühl-
mittel 2WZ-TV»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Langzeit-
säuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
HINWEIS
■ Vermeidung schwerer Motorschäden
Mischen Sie nicht “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» mit “Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Toyota-Original-Pre-
mium-Langzeitkühlmittel 2WZ-TV».
Elektrische Anlage
Batterie
Ruhespannung * bei
20 C:
12,6  12,8 V Voll geladen
12,2  12,4 V Halb geladen
11 , 8  12,0 V Entladen
(*: Spannung 20 Minuten nach dem Ausschalten
des Motors und aller Scheinwerfer geprüft)
Ladestrommax. 5 A

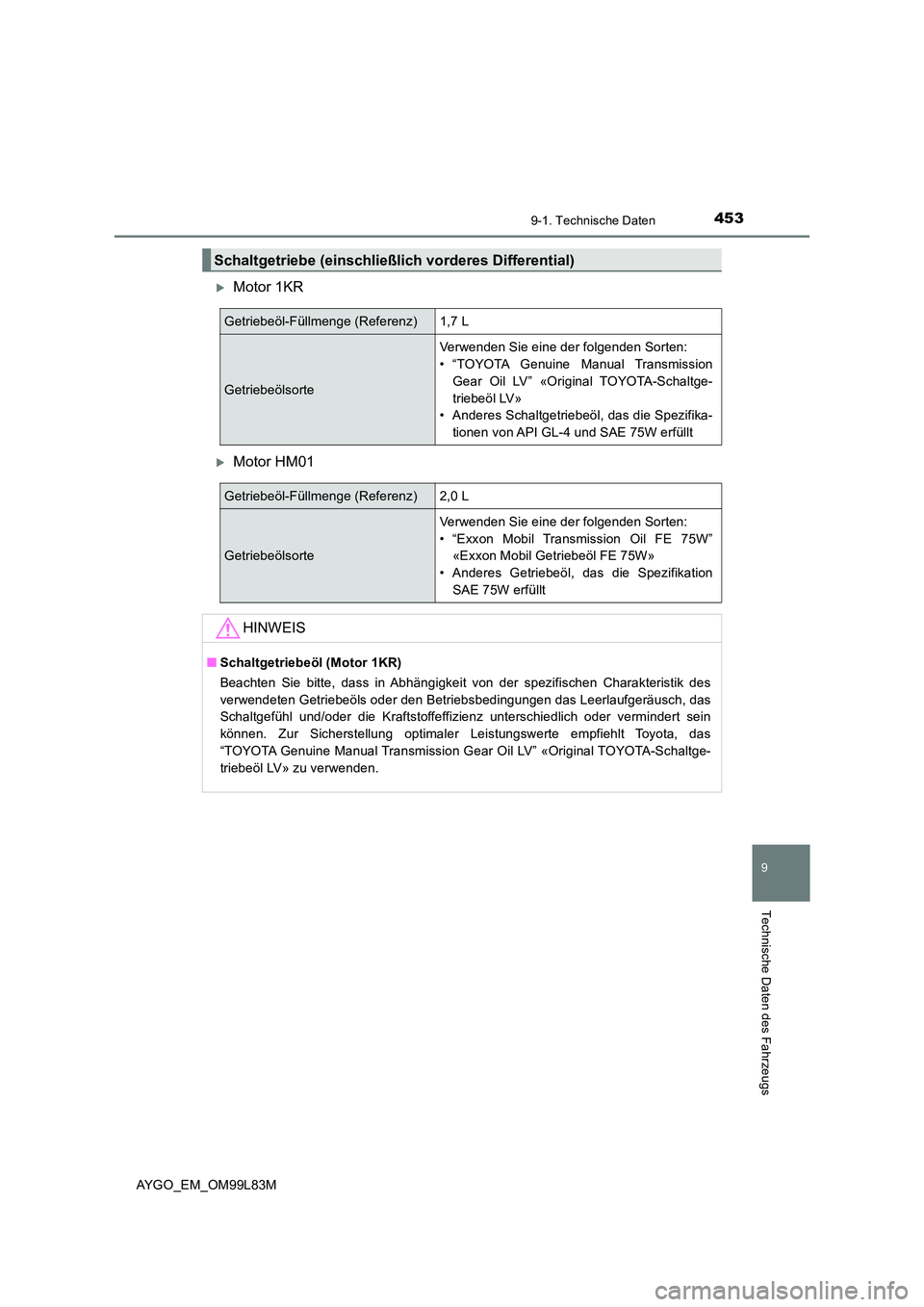

4539-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_EM_OM99L83M
Motor 1KR
Motor HM01
Schaltgetriebe (einschließlich vorderes Differential)
Getriebeöl-Füllmenge (Referenz)1,7 L
Getriebeölsorte
Verwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Original TOYOTA-Schaltge-
triebeöl LV»
• Anderes Schaltgetriebeöl, das die Spezifika-
tionen von API GL-4 und SAE 75W erfüllt
Getriebeöl-Füllmenge (Referenz)2,0 L
Getriebeölsorte
Verwenden Sie eine der folgenden Sorten:
• “Exxon Mobil Transmission Oil FE 75W”
«Exxon Mobil Getriebeöl FE 75W»
• Anderes Getriebeöl, das die Spezifikation
SAE 75W erfüllt
HINWEIS
■ Schaltgetriebeöl (Motor 1KR)
Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch, das
Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert sein
können. Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das
“TOYOTA Genuine Manual Transmission Gear Oil LV” «Original TOYOTA-Schaltge-
triebeöl LV» zu verwenden.

4549-1. Technische Daten
AYGO_EM_OM99L83M
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(30,6 kp).
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 196 N (20 kp).

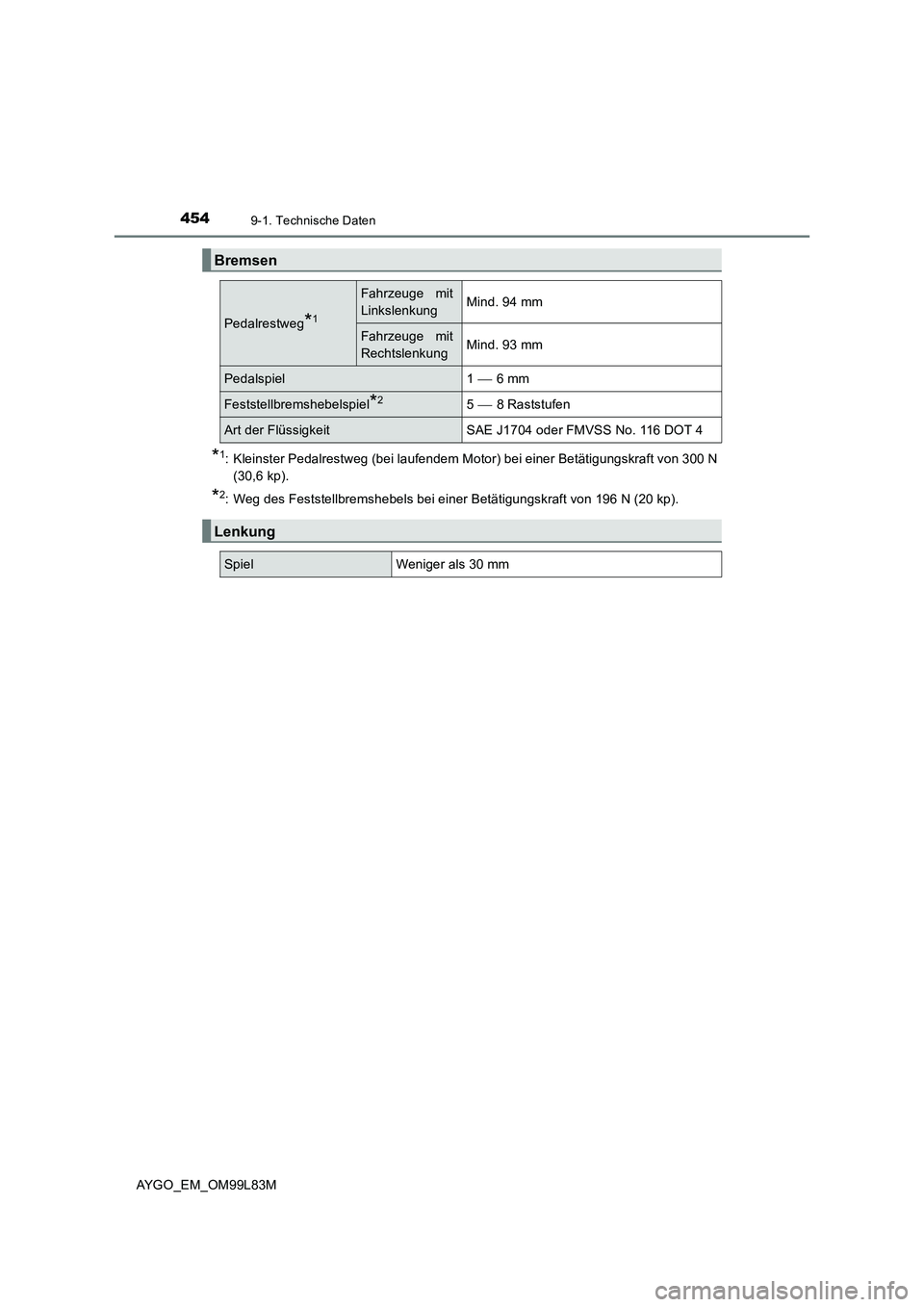

Bremsen
Pedalrestweg*1
Fahrzeuge mit
LinkslenkungMind. 94 mm
Fahrzeuge mit
RechtslenkungMind. 93 mm
Pedalspiel1  6 mm
Feststellbremshebelspiel*25  8 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No. 116 DOT 4
Lenkung
SpielWeniger als 30 mm

4559-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_EM_OM99L83M

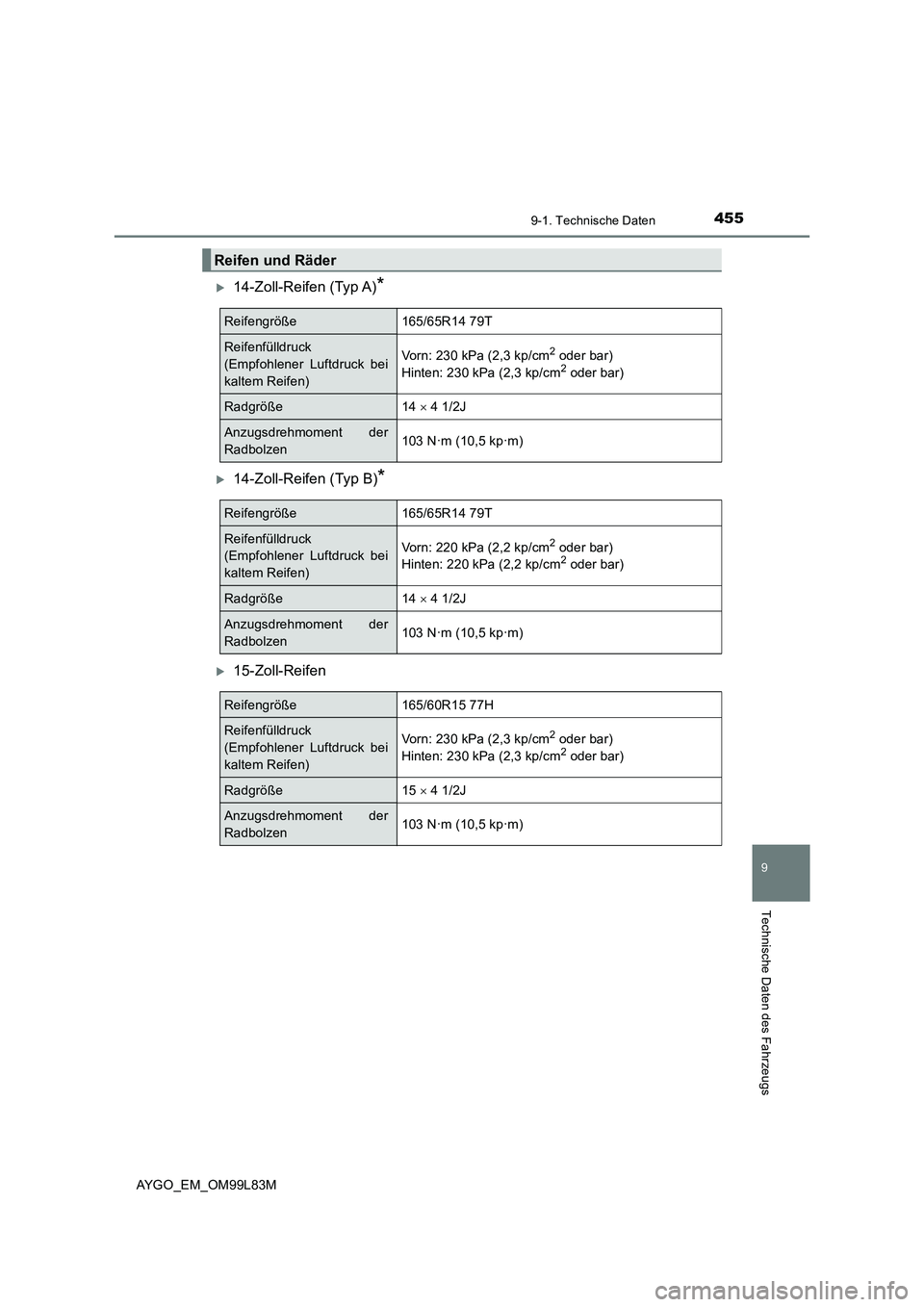

14-Zoll-Reifen (Typ A)*
14-Zoll-Reifen (Typ B)*
15-Zoll-Reifen
Reifen und Räder
Reifengröße165/65R14 79T
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
Vorn: 230 kPa (2,3 kp/cm2 oder bar)
Hinten: 230 kPa (2,3 kp/cm2 oder bar)
Radgröße14  4 1/2J
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)
Reifengröße165/65R14 79T
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
Vorn: 220 kPa (2,2 kp/cm2 oder bar)
Hinten: 220 kPa (2,2 kp/cm2 oder bar)
Radgröße14  4 1/2J
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)
Reifengröße165/60R15 77H
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
Vorn: 230 kPa (2,3 kp/cm2 oder bar)
Hinten: 230 kPa (2,3 kp/cm2 oder bar)
Radgröße15  4 1/2J
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)

4569-1. Technische Daten
AYGO_EM_OM99L83M

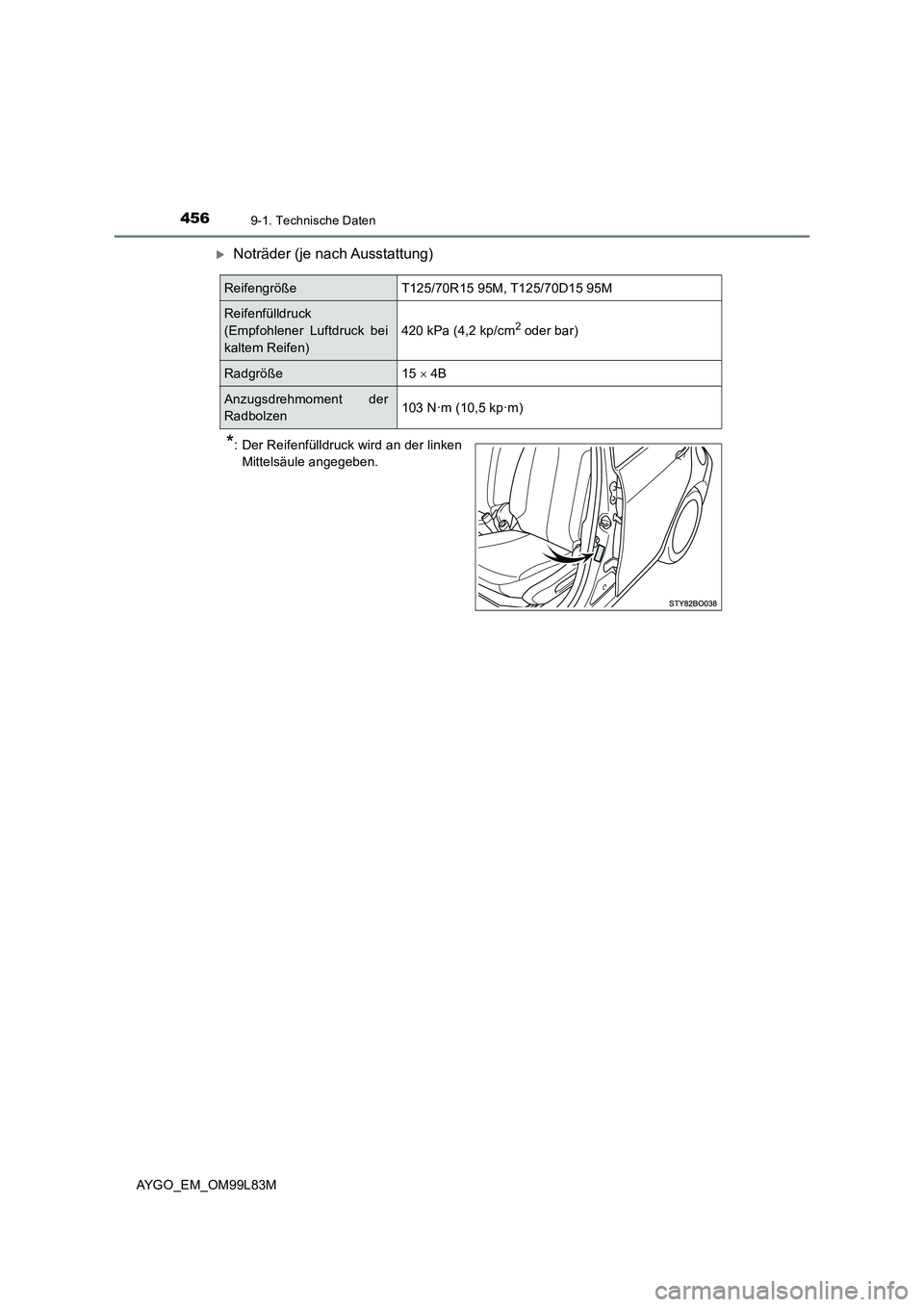

Noträder (je nach Ausstattung)
*: Der Reifenfülldruck wird an der linken
Mittelsäule angegeben.
ReifengrößeT125/70R15 95M, T125/70D15 95M
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
420 kPa (4,2 kp/cm2 oder bar)
Radgröße15  4B
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)

4579-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_EM_OM99L83M

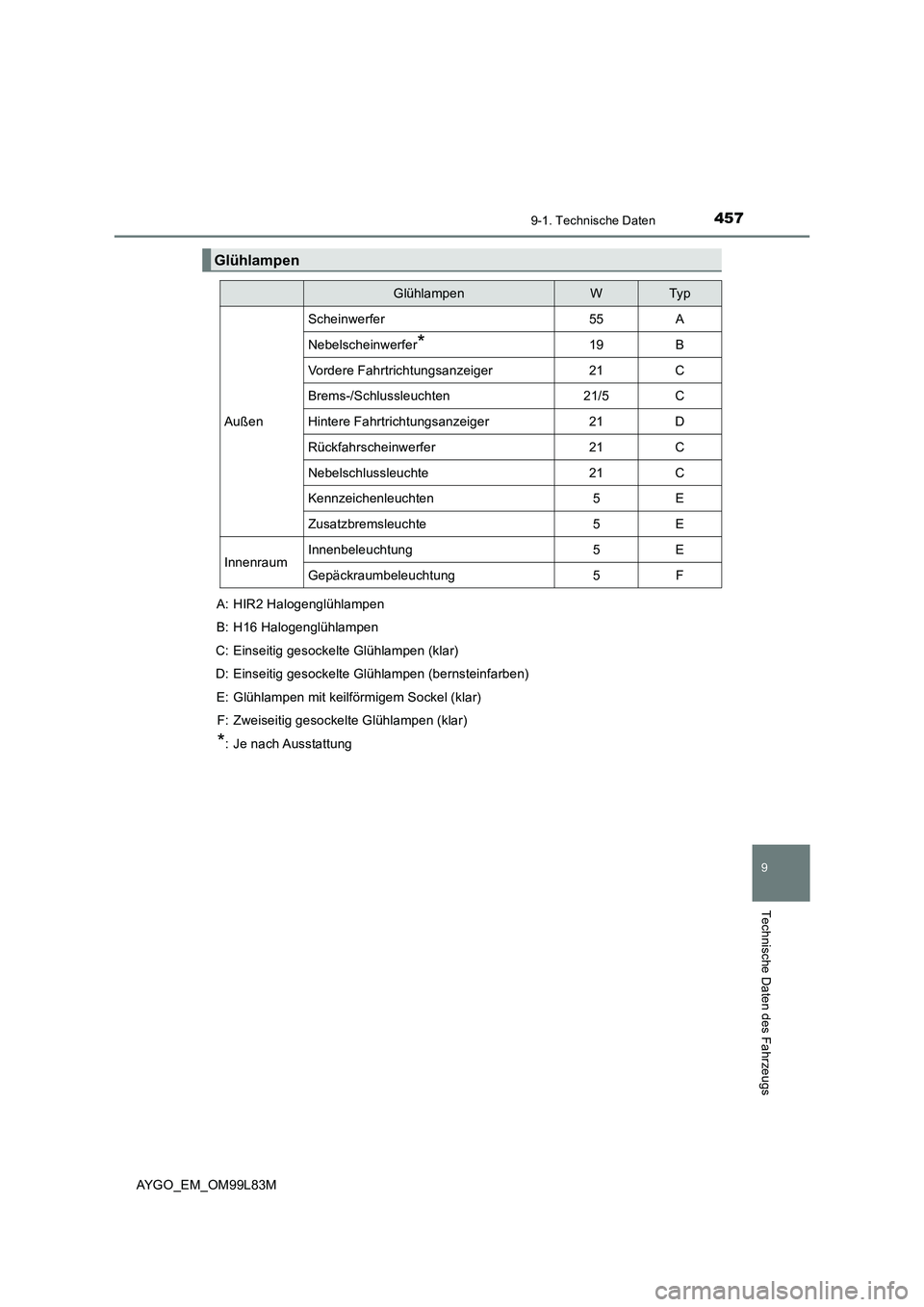

Glühlampen
GlühlampenWTy p
Außen
Scheinwerfer55A
Nebelscheinwerfer*19B
Vordere Fahrtrichtungsanzeiger21C
Brems-/Schlussleuchten21/5C
Hintere Fahrtrichtungsanzeiger21D
Rückfahrscheinwerfer21C
Nebelschlussleuchte21C
Kennzeichenleuchten5E
Zusatzbremsleuchte5E
InnenraumInnenbeleuchtung5E
Gepäckraumbeleuchtung5F
A: HIR2 Halogenglühlampen
B: H16 Halogenglühlampen
C: Einseitig gesockelte Glühlampen (klar)
D: Einseitig gesockelte Glühlampen (bernsteinfarben)
E: Glühlampen mit keilförmigem Sockel (klar)
F: Zweiseitig gesockelte Glühlampen (klar)
*: Je nach Ausstattung

4589-1. Technische Daten
AYGO_EM_OM99L83M

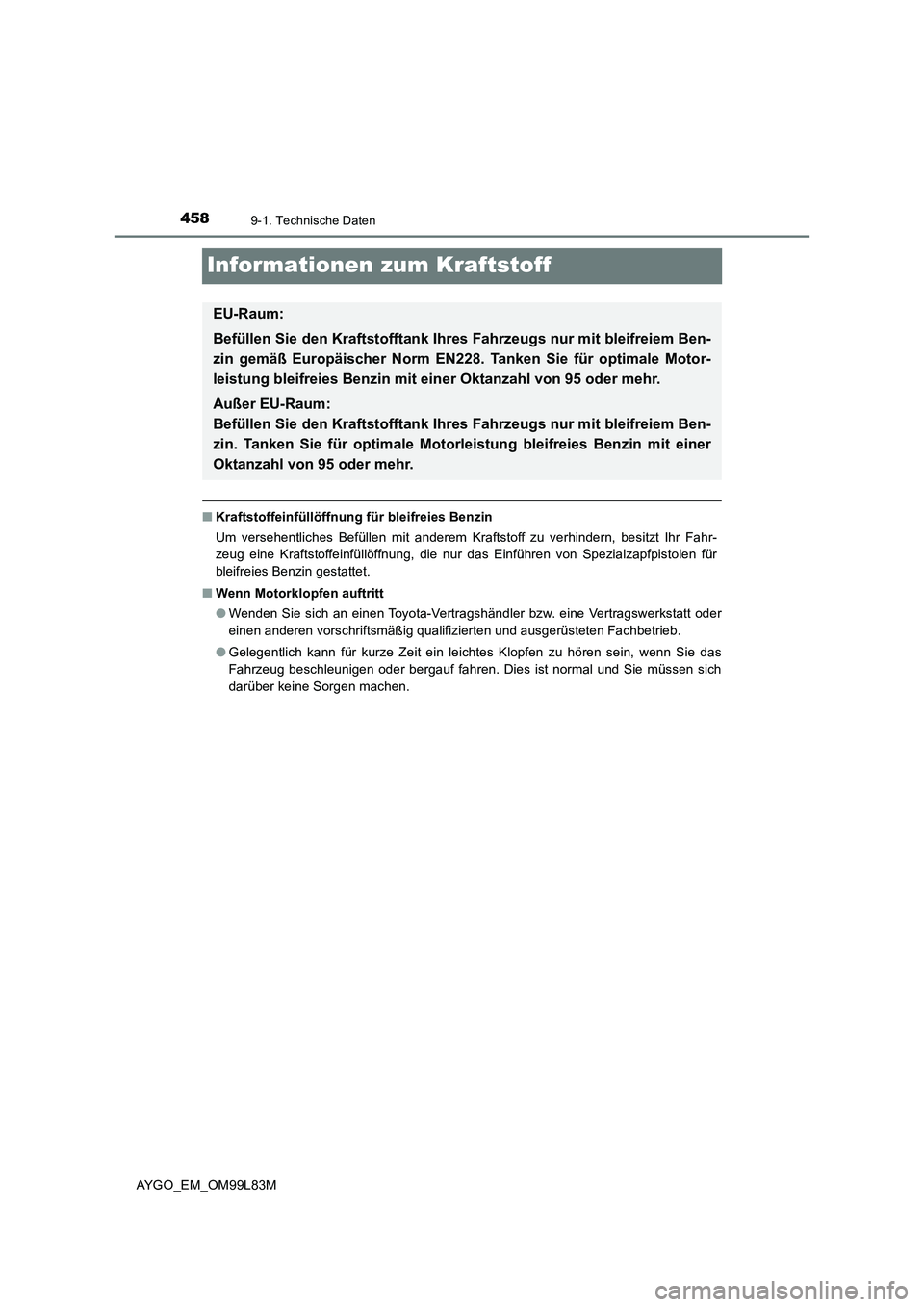

Informationen zum Kraftstoff
■Kraftstoffeinfüllöffnung für bleifreies Benzin
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt Ihr Fahr-
zeug eine Kraftstoffeinfüllöffnung, die nur das Einführen von Spezialzapfpistolen für
bleifreies Benzin gestattet.
■ Wenn Motorklopfen auftritt
● Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit bleifreiem Ben-
zin gemäß Europäischer Norm EN228. Tanken Sie für optimale Motor-
leistung bleifreies Benzin mit einer Oktanzahl von 95 oder mehr.
Außer EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit bleifreiem Ben-
zin. Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer
Oktanzahl von 95 oder mehr.

4599-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_EM_OM99L83M

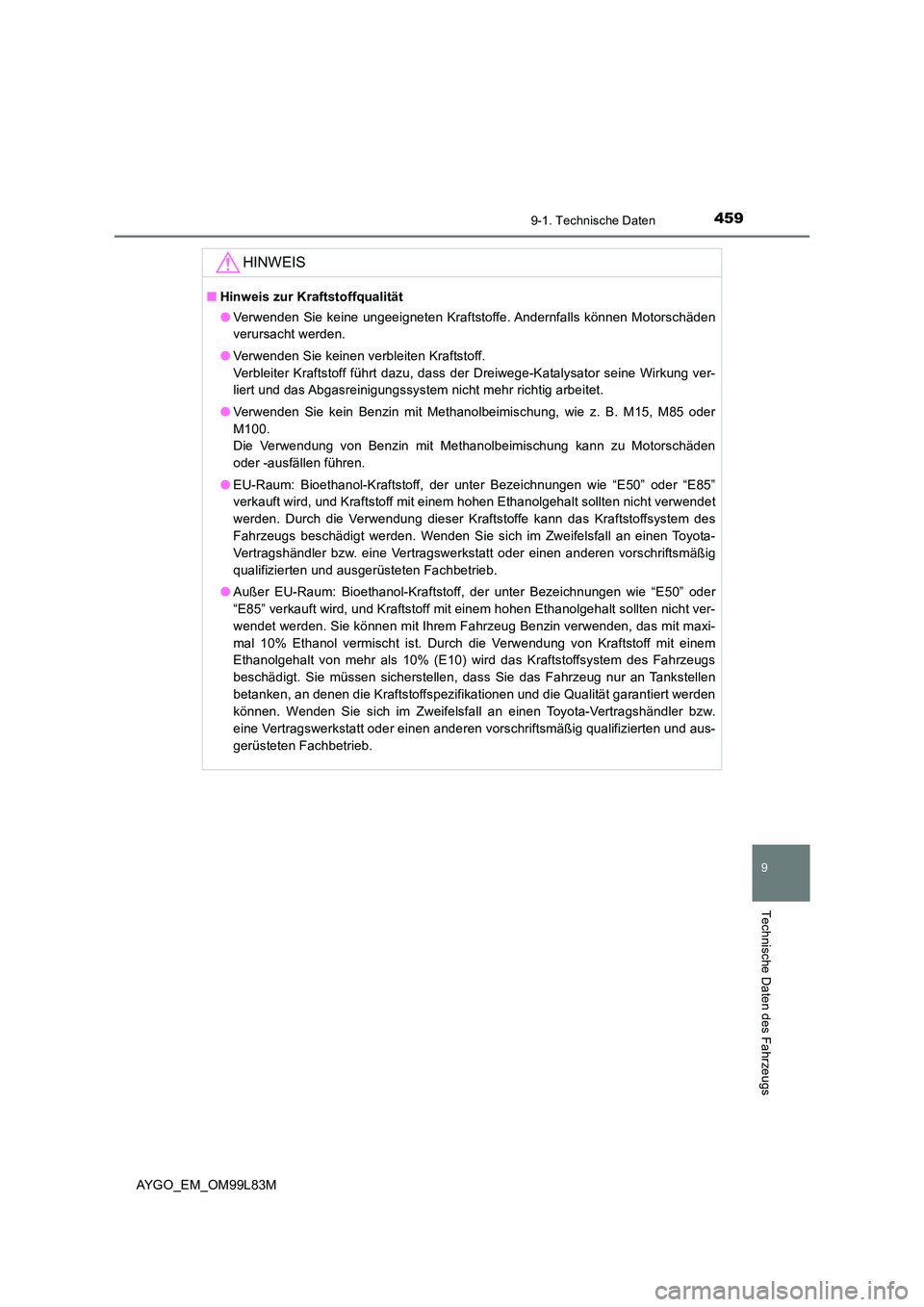

HINWEIS
■Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
● Verwenden Sie keinen verbleiten Kraftstoff.
Verbleiter Kraftstoff führt dazu, dass der Dreiwege-Katalysator seine Wirkung ver-
liert und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● Verwenden Sie kein Benzin mit Methanolbeimischung, wie z. B. M15, M85 oder
M100.
Die Verwendung von Benzin mit Methanolbeimischung kann zu Motorschäden
oder -ausfällen führen.
● EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder “E85”
verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet
werden. Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des
Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Außer EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht ver-
wendet werden. Sie können mit Ihrem Fahrzeug Benzin verwenden, das mit maxi-
mal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen
betanken, an denen die Kraftstoffspezifikationen und die Qualität garantiert werden
können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.

4609-2. Kundenspezifische Anpassung
AYGO_EM_OM99L83M

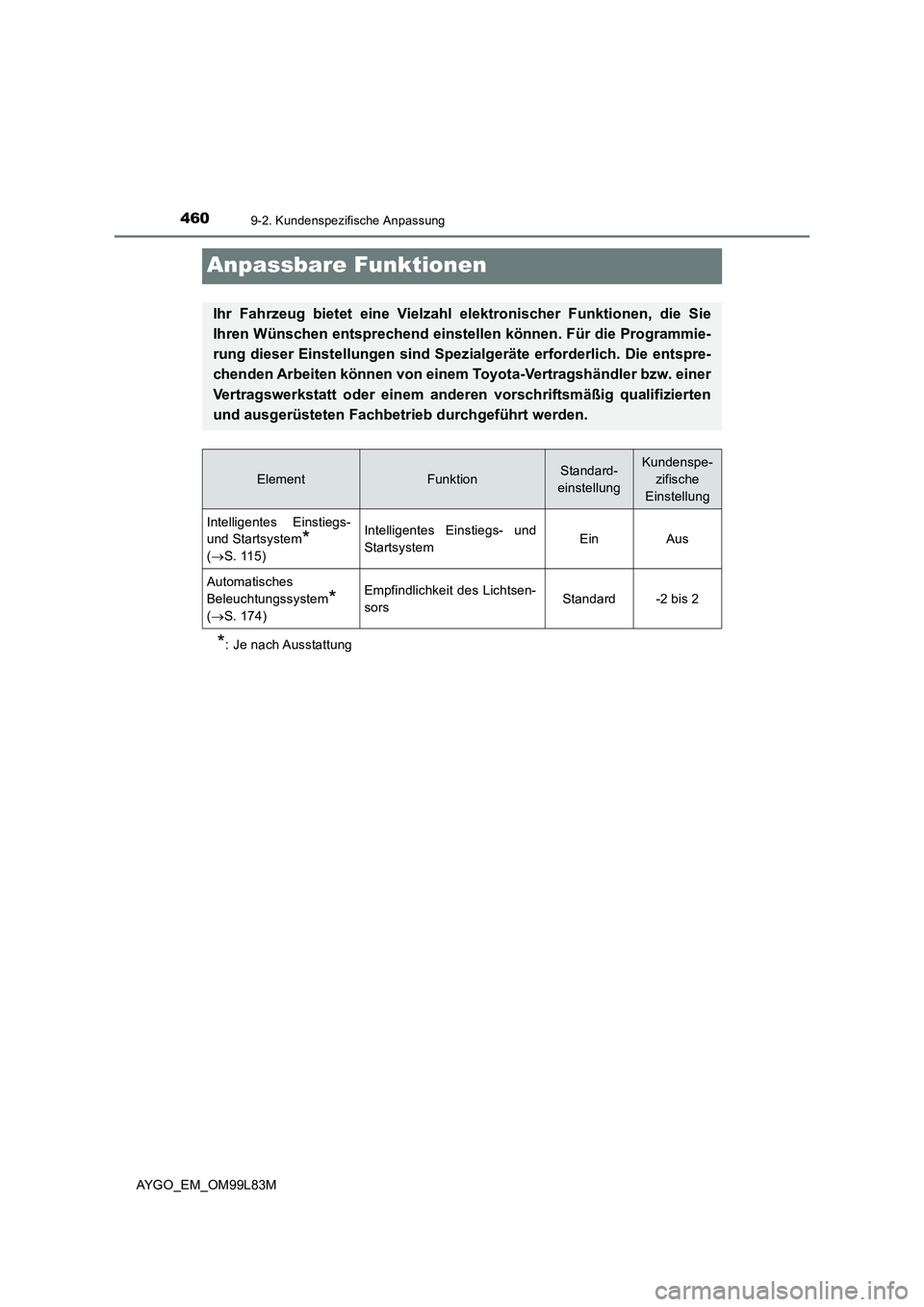

Anpassbare Funktionen
*: Je nach Ausstattung
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend einstellen können. Für die Programmie-
rung dieser Einstellungen sind Spez ialgeräte erforderlich. Die entspre-
chenden Arbeiten können von einem To yota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb durchgeführt werden.
ElementFunktionStandard-
einstellung
Kundenspe-
zifische
Einstellung
Intelligentes Einstiegs-
und Startsystem*
( S. 115)
Intelligentes Einstiegs- und
StartsystemEinAus
Automatisches
Beleuchtungssystem*
( S. 174)
Empfindlichkeit des Lichtsen-
sorsStandard-2 bis 2
