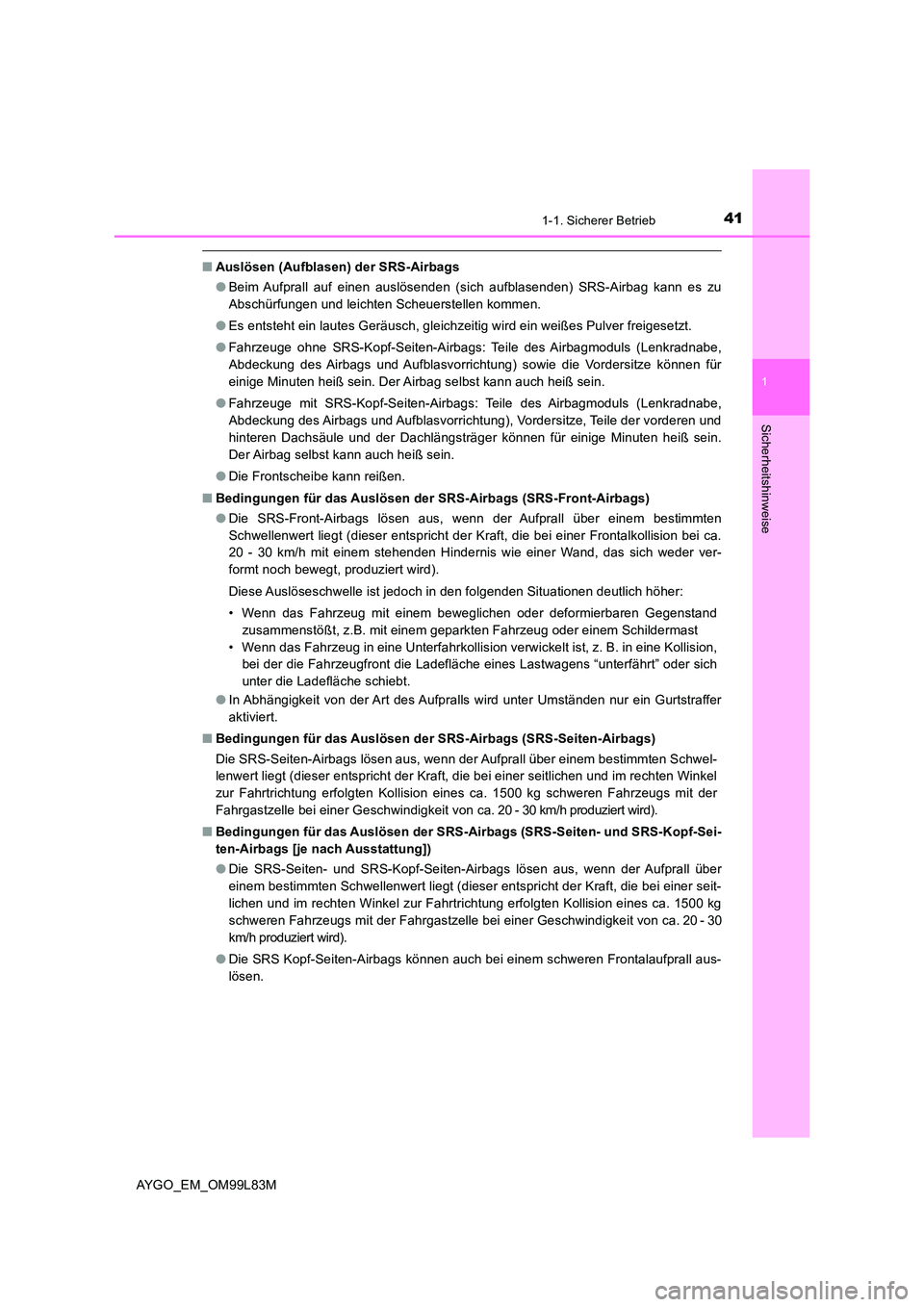

Page 41 of 480
411-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
■Auslösen (Aufblasen) der SRS-Airbags
● Beim Aufprall auf einen auslösenden (sich aufblasenden) SRS-Airbag kann es zu
Abschürfungen und leichten Scheuerstellen kommen.
● Es entsteht ein lautes Geräusch, gleichzeitig wird ein weißes Pulver freigesetzt.
● Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung) sowie die Vordersitze können für
einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung), Vordersitze, Teile der vorderen und
hinteren Dachsäule und der Dachlängsträger können für einige Minuten heiß sein.
Der Airbag selbst kann auch heiß sein.
● Die Frontscheibe kann reißen.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
● Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten
Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca.
20 - 30 km/h mit einem stehenden Hindernis wie einer Wand, das sich weder ver-
formt noch bewegt, produziert wird).
Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:
• Wenn das Fahrzeug mit einem beweglichen oder deformierbaren Gegenstand
zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn das Fahrzeug in eine Unterfahrkollision verwickelt ist, z. B. in eine Kollision,
bei der die Fahrzeugfront die Ladefläche eines Lastwagens “unterfährt” oder sich
unter die Ladefläche schiebt.
● In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer
aktiviert.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags)
Die SRS-Seiten-Airbags lösen aus, wenn der Aufprall über einem bestimmten Schwel-
lenwert liegt (dieser entspricht der Kraft, die bei einer seitlichen und im rechten Winkel
zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg schweren Fahrzeugs mit der
Fahrgastzelle bei einer Geschwindigkeit von ca. 20 - 30 km/h produziert wird).
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und SRS-Kopf-Sei-
ten-Airbags [je nach Ausstattung])
● Die SRS-Seiten- und SRS-Kopf-Seiten-Airbags lösen aus, wenn der Aufprall über
einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer seit-
lichen und im rechten Winkel zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg
schweren Fahrzeugs mit der Fahrgastzelle bei einer Geschwindigkeit von ca. 20 - 30
km/h produziert wird).
● Die SRS Kopf-Seiten-Airbags können auch bei einem schweren Frontalaufprall aus-
lösen.

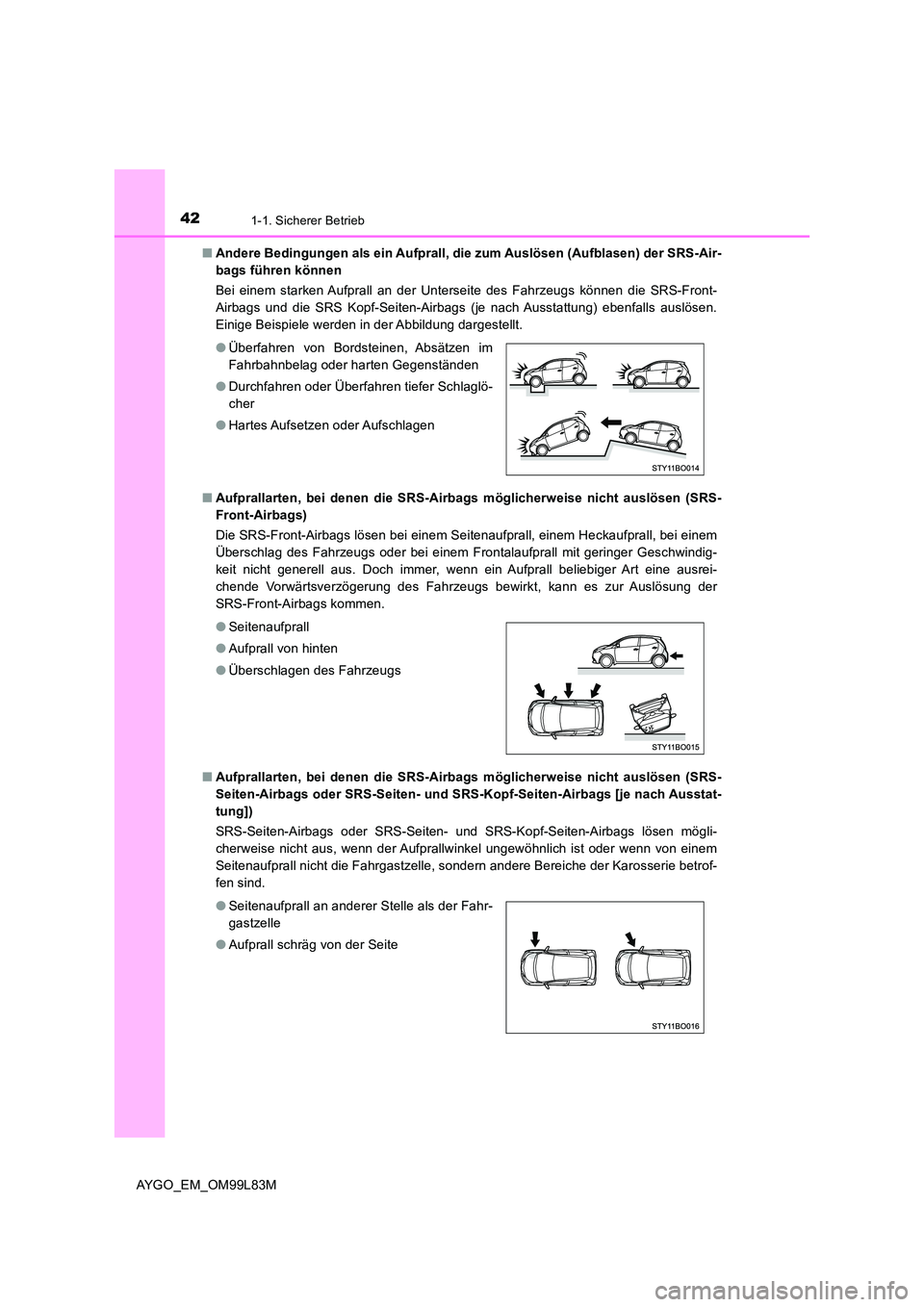

Page 42 of 480
421-1. Sicherer Betrieb
AYGO_EM_OM99L83M
■ Andere Bedingungen als ein Aufprall, die zum Auslösen (Aufblasen) der SRS-Air-
bags führen können
Bei einem starken Aufprall an der Unterseite des Fahrzeugs können die SRS-Front-
Airbags und die SRS Kopf-Seiten-Airbags (je nach Ausstattung) ebenfalls auslösen.
Einige Beispiele werden in der Abbildung dargestellt.
■ Aufprallarten, bei denen die SRS-Airbags möglicherweise nicht auslösen (SRS-
Front-Airbags)
Die SRS-Front-Airbags lösen bei einem Seitenaufprall, einem Heckaufprall, bei einem
Überschlag des Fahrzeugs oder bei einem Frontalaufprall mit geringer Geschwindig-
keit nicht generell aus. Doch immer, wenn ein Aufprall beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen.
■ Aufprallarten, bei denen die SRS-Airbags möglicherweise nicht auslösen (SRS-
Seiten-Airbags oder SRS-Seiten- und SRS-Kopf-Seiten-Airbags [je nach Ausstat-
tung])
SRS-Seiten-Airbags oder SRS-Seiten- und SRS-Kopf-Seiten-Airbags lösen mögli-
cherweise nicht aus, wenn der Aufprallwinkel ungewöhnlich ist oder wenn von einem
Seitenaufprall nicht die Fahrgastzelle, sondern andere Bereiche der Karosserie betrof-
fen sind.
● Überfahren von Bordsteinen, Absätzen im
Fahrbahnbelag oder harten Gegenständen
● Durchfahren oder Überfahren tiefer Schlaglö-
cher
● Hartes Aufsetzen oder Aufschlagen
● Seitenaufprall
● Aufprall von hinten
● Überschlagen des Fahrzeugs
● Seitenaufprall an anderer Stelle als der Fahr-
gastzelle
● Aufprall schräg von der Seite

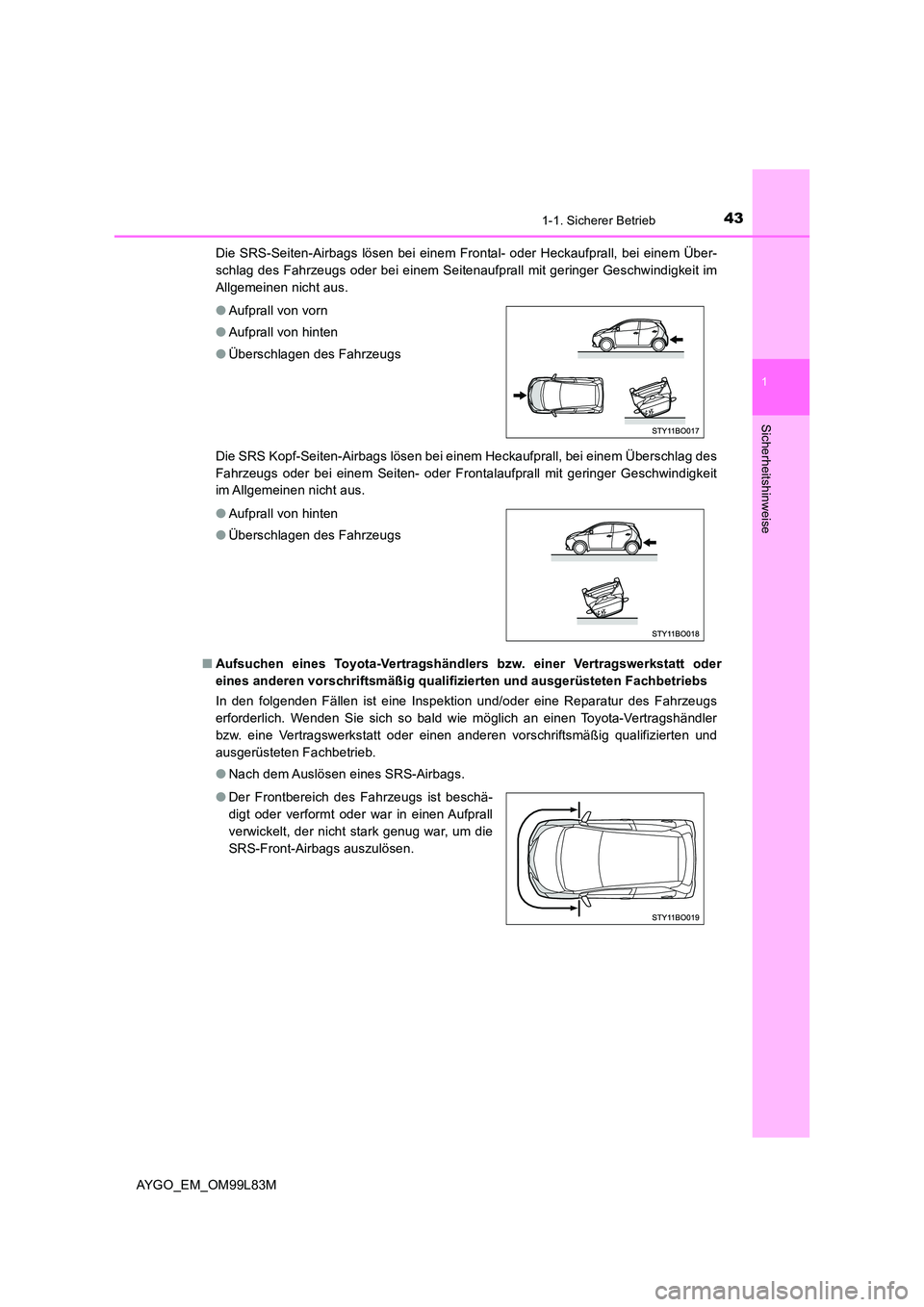

Page 43 of 480
431-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
Die SRS-Seiten-Airbags lösen bei einem Frontal- oder Heckaufprall, bei einem Über-
schlag des Fahrzeugs oder bei einem Seitenaufprall mit geringer Geschwindigkeit im
Allgemeinen nicht aus.
Die SRS Kopf-Seiten-Airbags lösen bei einem Heckaufprall, bei einem Überschlag des
Fahrzeugs oder bei einem Seiten- oder Frontalaufprall mit geringer Geschwindigkeit
im Allgemeinen nicht aus.
■ Aufsuchen eines Toyota-Vertragshändlers bzw. einer Vertragswerkstatt oder
eines anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetriebs
In den folgenden Fällen ist eine Inspektion und/oder eine Reparatur des Fahrzeugs
erforderlich. Wenden Sie sich so bald wie möglich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
● Nach dem Auslösen eines SRS-Airbags.
● Aufprall von vorn
● Aufprall von hinten
● Überschlagen des Fahrzeugs
● Aufprall von hinten
● Überschlagen des Fahrzeugs
● Der Frontbereich des Fahrzeugs ist beschä-
digt oder verformt oder war in einen Aufprall
verwickelt, der nicht stark genug war, um die
SRS-Front-Airbags auszulösen.

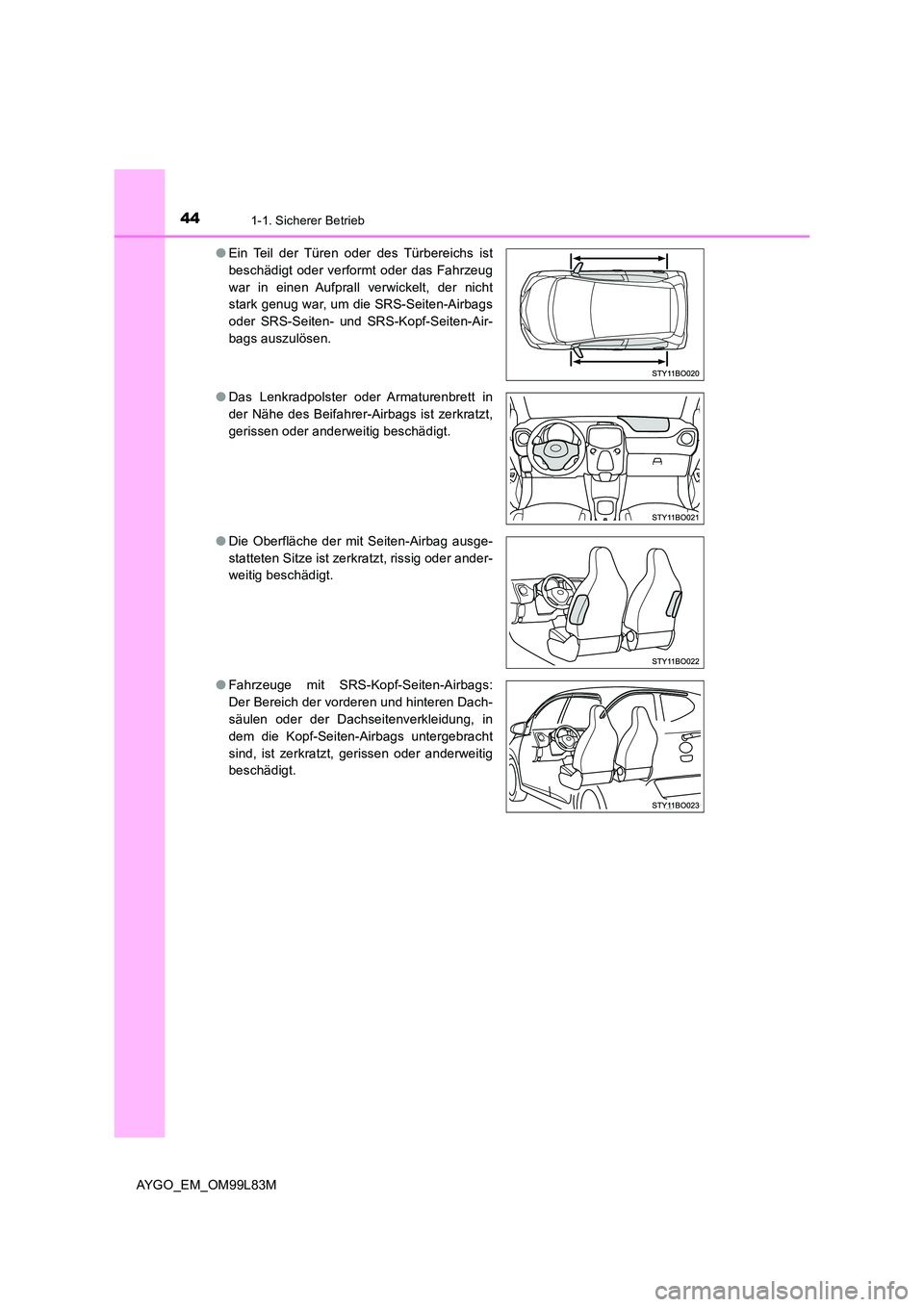

Page 44 of 480
441-1. Sicherer Betrieb
AYGO_EM_OM99L83M
● Ein Teil der Türen oder des Türbereichs ist
beschädigt oder verformt oder das Fahrzeug
war in einen Aufprall verwickelt, der nicht
stark genug war, um die SRS-Seiten-Airbags
oder SRS-Seiten- und SRS-Kopf-Seiten-Air-
bags auszulösen.
● Das Lenkradpolster oder Armaturenbrett in
der Nähe des Beifahrer-Airbags ist zerkratzt,
gerissen oder anderweitig beschädigt.
● Die Oberfläche der mit Seiten-Airbag ausge-
statteten Sitze ist zerkratzt, rissig oder ander-
weitig beschädigt.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags:
Der Bereich der vorderen und hinteren Dach-
säulen oder der Dachseitenverkleidung, in
dem die Kopf-Seiten-Airbags untergebracht
sind, ist zerkratzt, gerissen oder anderweitig
beschädigt.

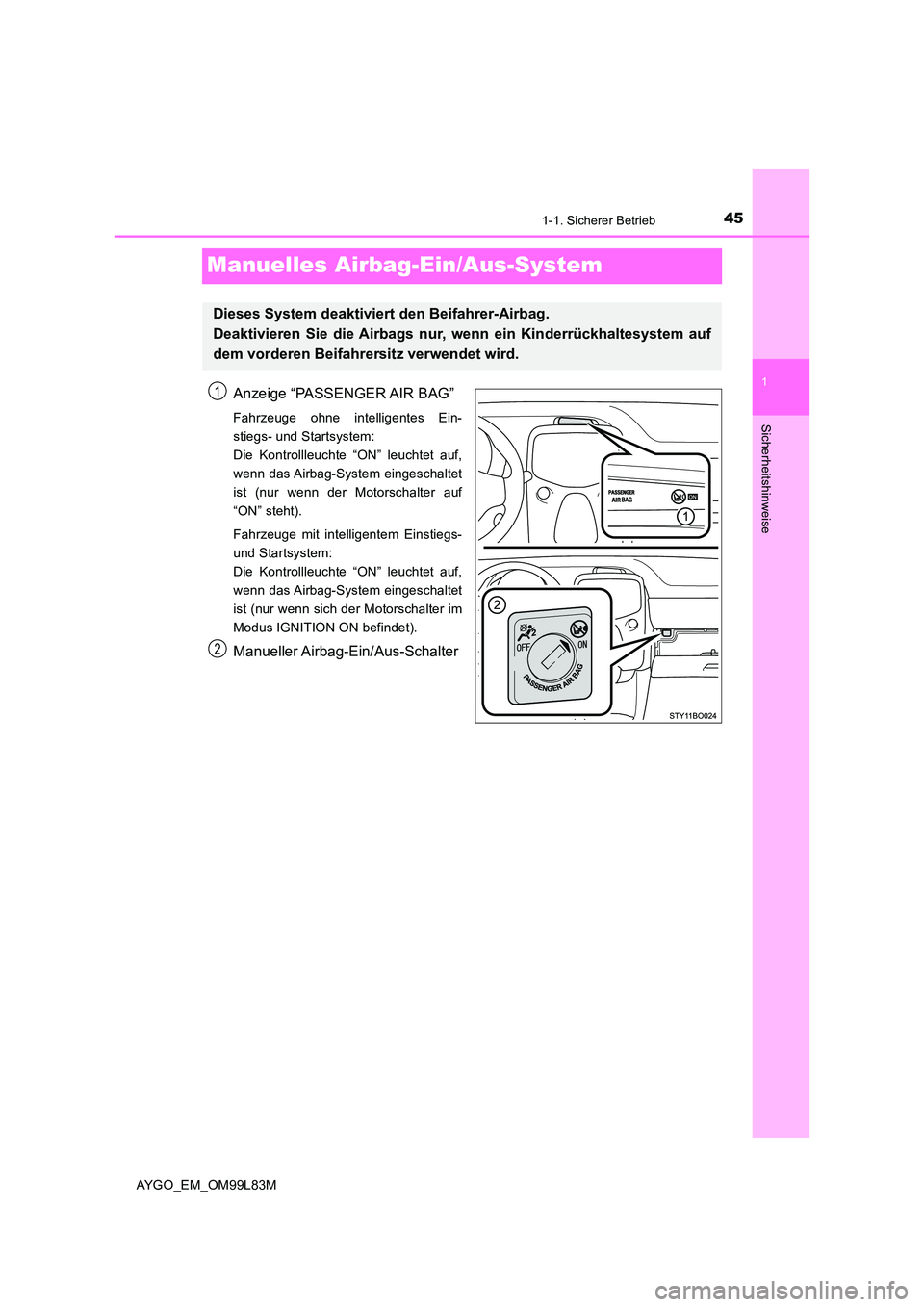

Page 45 of 480
451-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
Manuelles Airbag-Ein/Aus-System
Anzeige “PASSENGER AIR BAG”
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbag-System eingeschaltet
ist (nur wenn der Motorschalter auf
“ON” steht).
Fahrzeuge mit intelligentem Einstiegs-
und Startsystem:
Die Kontrollleuchte “ON” leuchtet auf,
wenn das Airbag-System eingeschaltet
ist (nur wenn sich der Motorschalter im
Modus IGNITION ON befindet).
Manueller Airbag-Ein/Aus-Schalter
Dieses System deaktiviert den Beifahrer-Airbag.
Deaktivieren Sie die Airbags nur, wenn ein Kinderrückhaltesystem auf
dem vorderen Beifahrersitz verwendet wird.
1
2

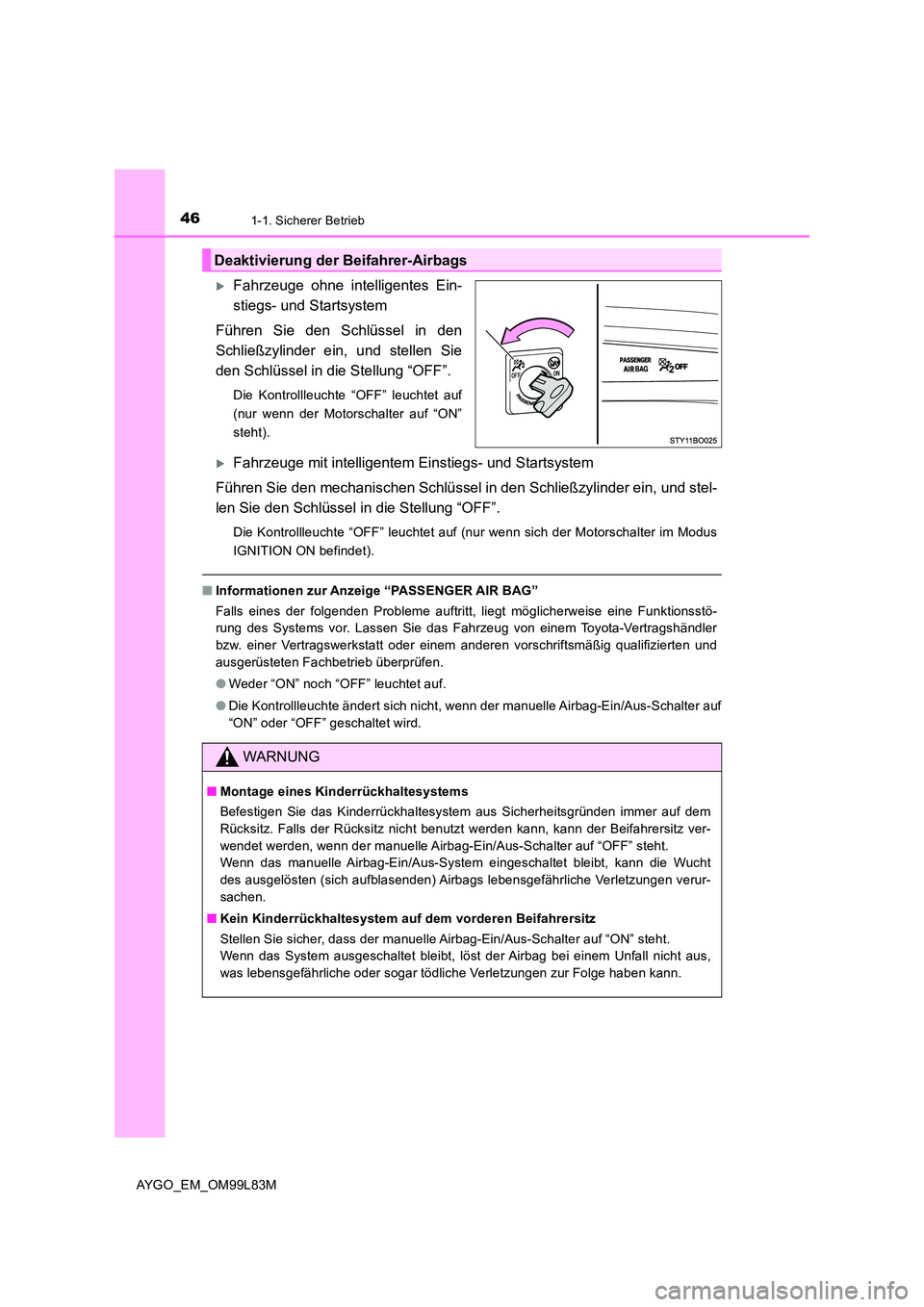

Page 46 of 480
461-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem
Führen Sie den Schlüssel in den
Schließzylinder ein, und stellen Sie
den Schlüssel in die Stellung “OFF”.
Die Kontrollleuchte “OFF” leuchtet auf
(nur wenn der Motorschalter auf “ON”
steht).
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Führen Sie den mechanischen Schlüssel in den Schließzylinder ein, und stel-
len Sie den Schlüssel in die Stellung “OFF”.
Die Kontrollleuchte “OFF” leuchtet auf (nur wenn sich der Motorschalter im Modus
IGNITION ON befindet).
■ Informationen zur Anzeige “PASSENGER AIR BAG”
Falls eines der folgenden Probleme auftritt, liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
● Weder “ON” noch “OFF” leuchtet auf.
● Die Kontrollleuchte ändert sich nicht, wenn der manuelle Airbag-Ein/Aus-Schalter auf
“ON” oder “OFF” geschaltet wird.
Deaktivierung der Beifahrer-Airbags
WARNUNG
■ Montage eines Kinderrückhaltesystems
Befestigen Sie das Kinderrückhaltesystem aus Sicherheitsgründen immer auf dem
Rücksitz. Falls der Rücksitz nicht benutzt werden kann, kann der Beifahrersitz ver-
wendet werden, wenn der manuelle Airbag-Ein/Aus-Schalter auf “OFF” steht.
Wenn das manuelle Airbag-Ein/Aus-System eingeschaltet bleibt, kann die Wucht
des ausgelösten (sich aufblasenden) Airbags lebensgefährliche Verletzungen verur-
sachen.
■ Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz
Stellen Sie sicher, dass der manuelle Airbag-Ein/Aus-Schalter auf “ON” steht.
Wenn das System ausgeschaltet bleibt, löst der Airbag bei einem Unfall nicht aus,
was lebensgefährliche oder sogar tödliche Verletzungen zur Folge haben kann.

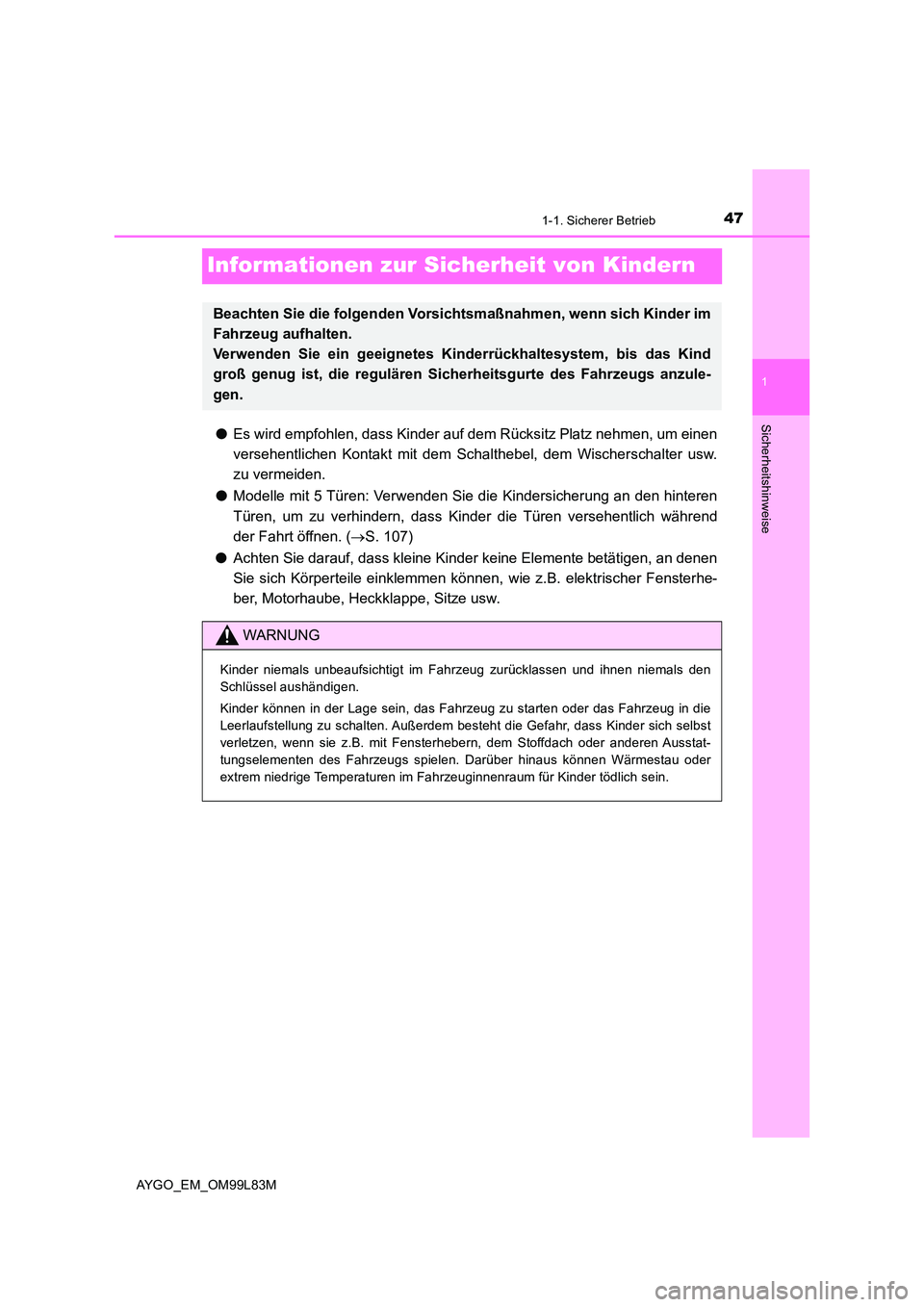

Page 47 of 480
471-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
Informationen zur Sicherheit von Kindern
●Es wird empfohlen, dass Kinder auf dem Rücksitz Platz nehmen, um einen
versehentlichen Kontakt mit dem Schalthebel, dem Wischerschalter usw.
zu vermeiden.
● Modelle mit 5 Türen: Verwenden Sie die Kindersicherung an den hinteren
Türen, um zu verhindern, dass Kinder die Türen versehentlich während
der Fahrt öffnen. ( S. 107)
● Achten Sie darauf, dass kleine Kinder keine Elemente betätigen, an denen
Sie sich Körperteile einklemmen können, wie z.B. elektrischer Fensterhe-
ber, Motorhaube, Heckklappe, Sitze usw.
Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn sich Kinder im
Fahrzeug aufhalten.
Verwenden Sie ein geeignetes Kinderrückhaltesystem, bis das Kind
groß genug ist, die regulären Sicherheitsgurte des Fahrzeugs anzule-
gen.
WARNUNG
Kinder niemals unbeaufsichtigt im Fahrzeug zurücklassen und ihnen niemals den
Schlüssel aushändigen.
Kinder können in der Lage sein, das Fahrzeug zu starten oder das Fahrzeug in die
Leerlaufstellung zu schalten. Außerdem besteht die Gefahr, dass Kinder sich selbst
verletzen, wenn sie z.B. mit Fensterhebern, dem Stoffdach oder anderen Ausstat-
tungselementen des Fahrzeugs spielen. Darüber hinaus können Wärmestau oder
extrem niedrige Temperaturen im Fahrzeuginnenraum für Kinder tödlich sein.

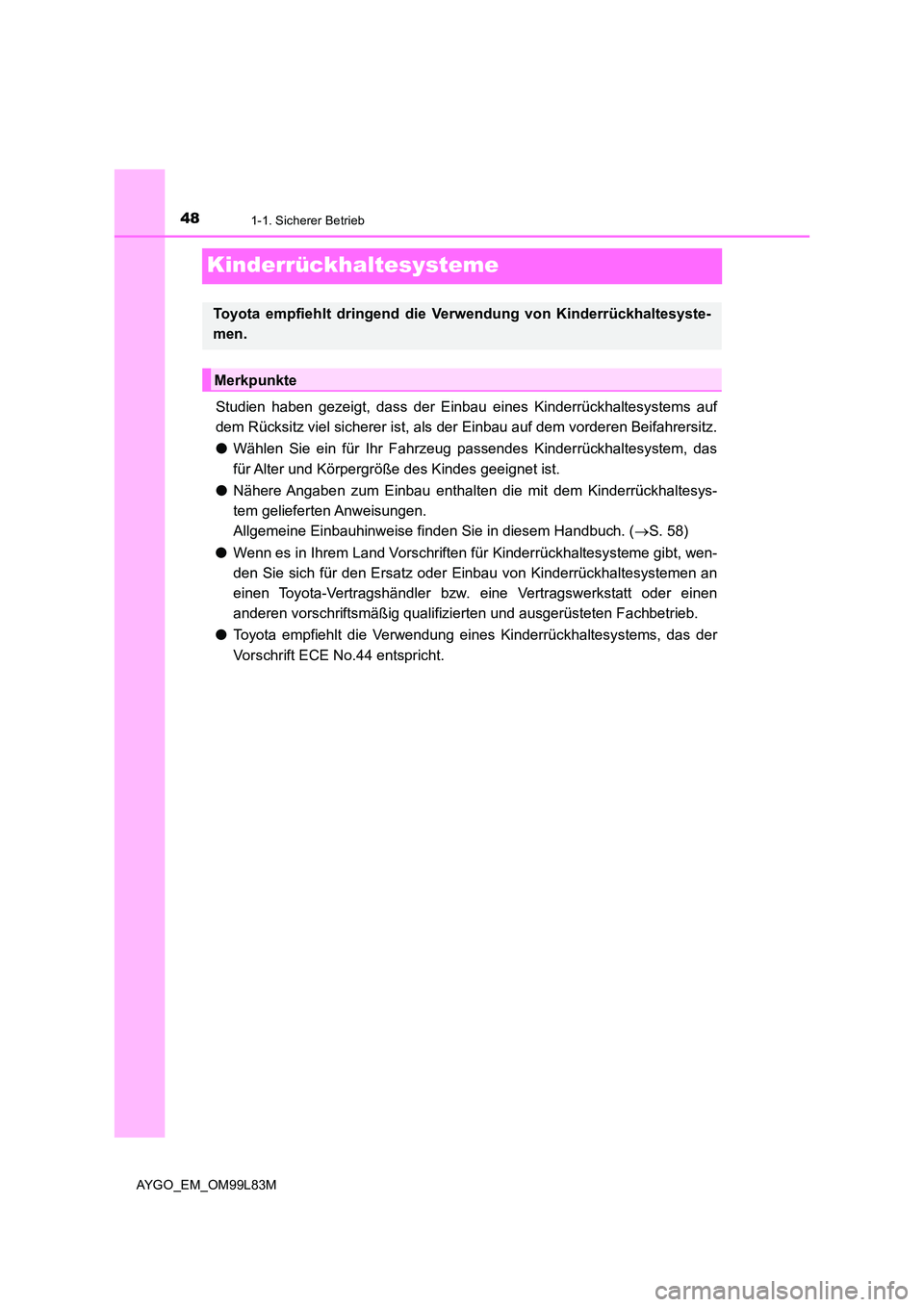

Page 48 of 480
481-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Kinderrückhaltesysteme
Studien haben gezeigt, dass der Einbau eines Kinderrückhaltesystems auf
dem Rücksitz viel sicherer ist, als der Einbau auf dem vorderen Beifahrersitz.
● Wählen Sie ein für Ihr Fahrzeug passendes Kinderrückhaltesystem, das
für Alter und Körpergröße des Kindes geeignet ist.
● Nähere Angaben zum Einbau enthalten die mit dem Kinderrückhaltesys-
tem gelieferten Anweisungen.
Allgemeine Einbauhinweise finden Sie in diesem Handbuch. ( S. 58)
● Wenn es in Ihrem Land Vorschriften für Kinderrückhaltesysteme gibt, wen-
den Sie sich für den Ersatz oder Einbau von Kinderrückhaltesystemen an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Toyota empfiehlt die Verwendung eines Kinderrückhaltesystems, das der
Vorschrift ECE No.44 entspricht.
Toyota empfiehlt dringend die Verwendung von Kinderrückhaltesyste-
men.
Merkpunkte

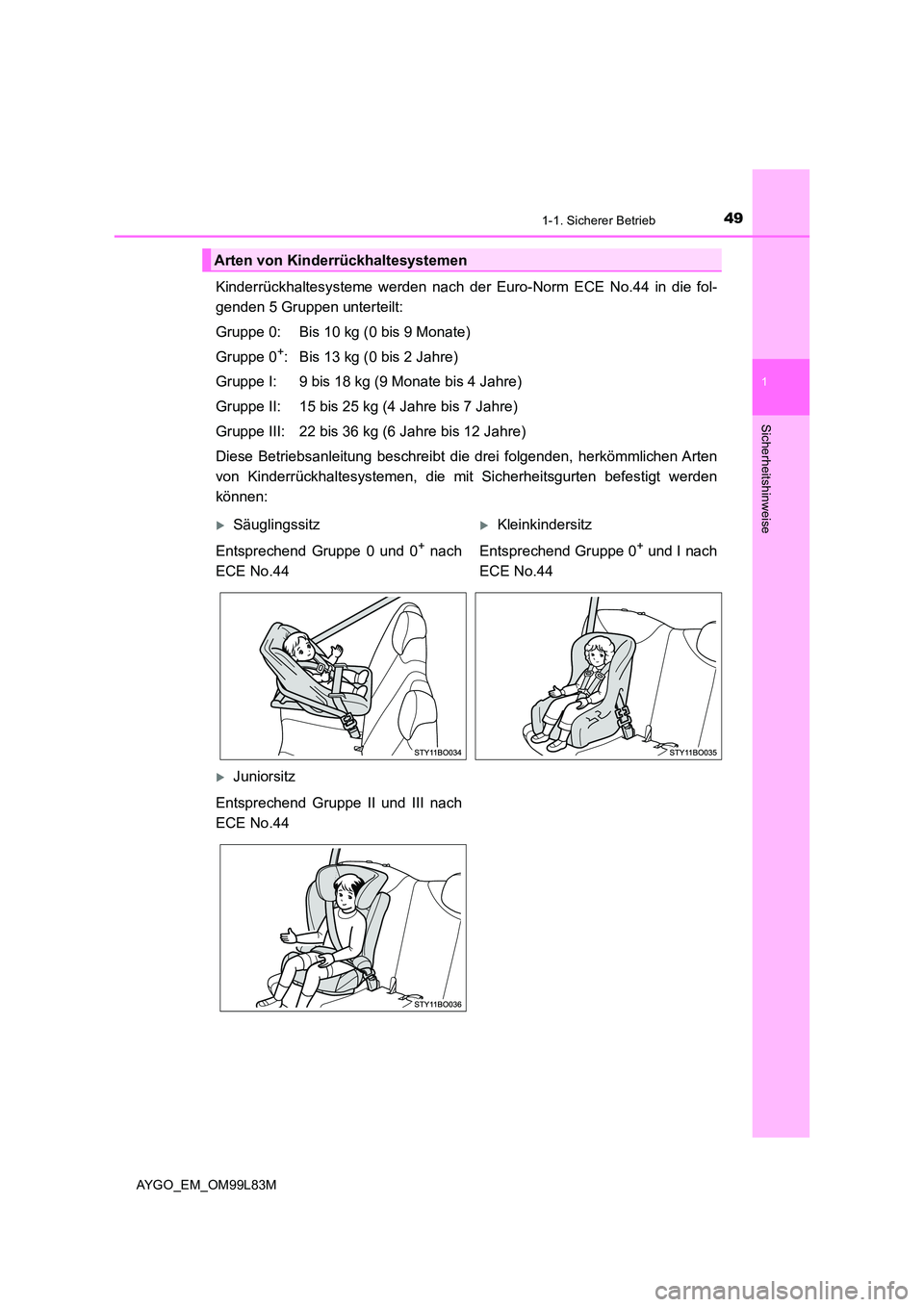

Page 49 of 480
491-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
Kinderrückhaltesysteme werden nach der Euro-Norm ECE No.44 in die fol-
genden 5 Gruppen unterteilt:
Gruppe 0: Bis 10 kg (0 bis 9 Monate)
Gruppe 0+: Bis 13 kg (0 bis 2 Jahre)
Gruppe I: 9 bis 18 kg (9 Monate bis 4 Jahre)
Gruppe II: 15 bis 25 kg (4 Jahre bis 7 Jahre)
Gruppe III: 22 bis 36 kg (6 Jahre bis 12 Jahre)
Diese Betriebsanleitung beschreibt di e drei folgenden, herkömmlichen Arten
von Kinderrückhaltesystemen, die mit Sicherheitsgurten befestigt werden
können:
Arten von Kinderrückhaltesystemen
SäuglingssitzKleinkindersitz
Entsprechend Gruppe 0 und 0+ nach
ECE No.44
Entsprechend Gruppe 0+ und I nach
ECE No.44
Juniorsitz
Entsprechend Gruppe II und III nach
ECE No.44

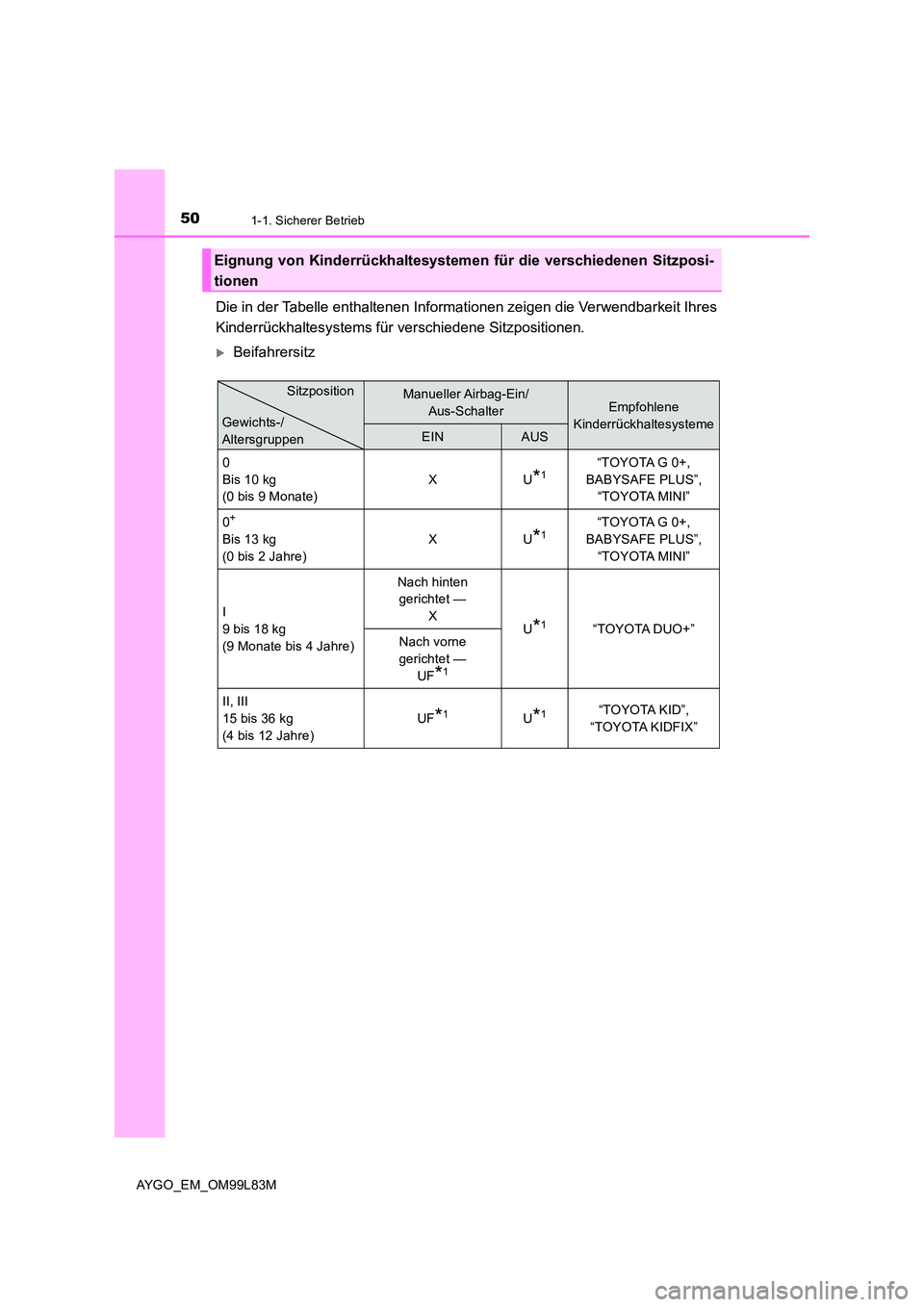

Page 50 of 480
501-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbarkeit Ihres
Kinderrückhaltesystems für verschiedene Sitzpositionen.
Beifahrersitz
Eignung von Kinderrückhaltesystemen für die verschiedenen Sitzposi-
tionen
Manueller Airbag-Ein/
Aus-SchalterEmpfohlene
KinderrückhaltesystemeEINAUS
0
Bis 10 kg
(0 bis 9 Monate)
XU*1“TOYOTA G 0+,
BABYSAFE PLUS”,
“TOYOTA MINI”
0+
Bis 13 kg
(0 bis 2 Jahre)
XU*1“TOYOTA G 0+,
BABYSAFE PLUS”,
“TOYOTA MINI”
I
9 bis 18 kg
(9 Monate bis 4 Jahre)
Nach hinten
gerichtet —
X U*1“TOYOTA DUO+”Nach vorne
gerichtet —
UF*1
II, III
15 bis 36 kg
(4 bis 12 Jahre)
UF*1U*1“TOYOTA KID”,
“TOYOTA KIDFIX”
Gewichts-/
Altersgruppen
Sitzposition
