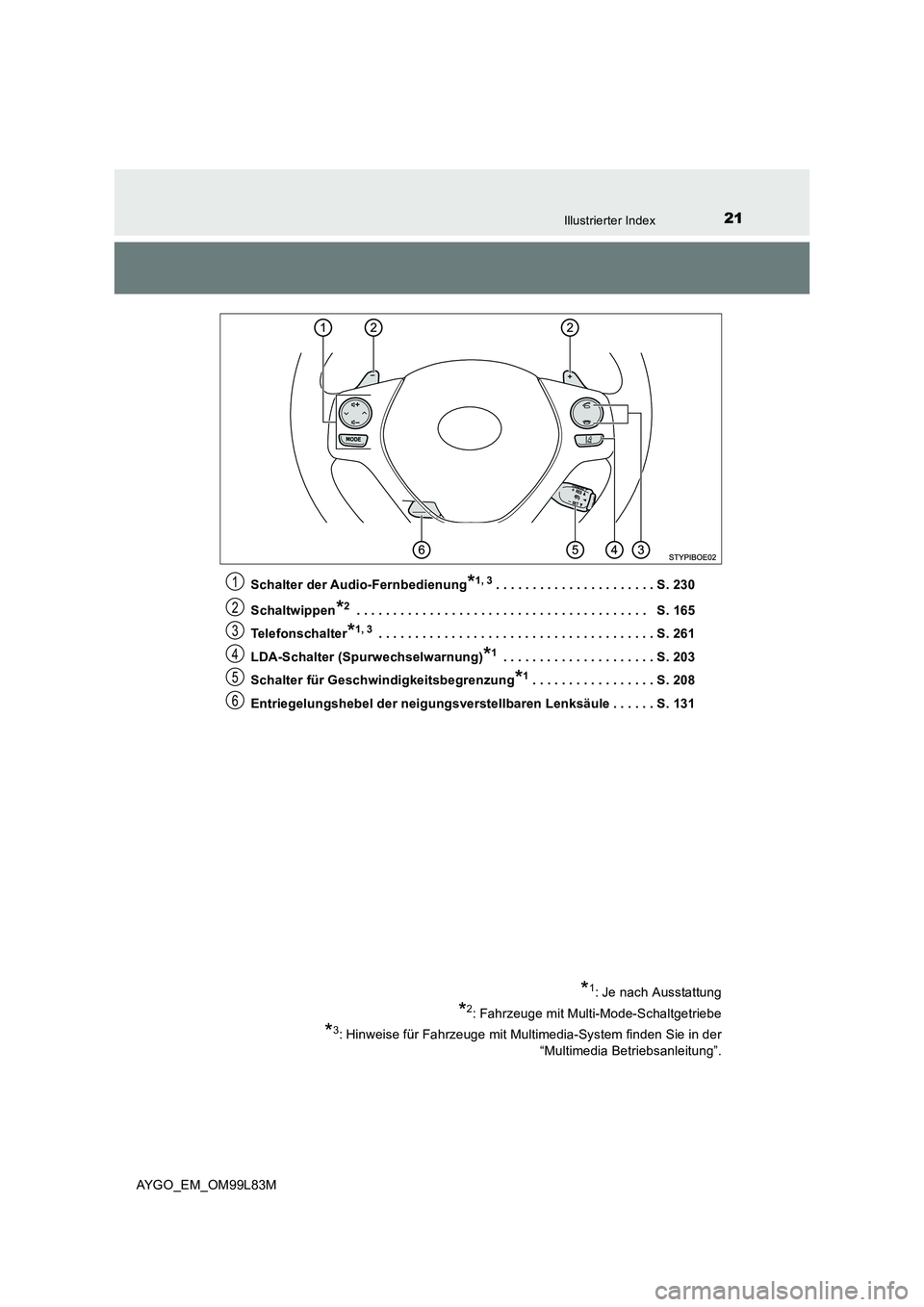

Page 21 of 480
21Illustrierter Index
AYGO_EM_OM99L83M
Schalter der Audio-Fernbedienung*1, 3. . . . . . . . . . . . . . . . . . . . . . S. 230
Schaltwippen*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 165
Telefonschalter*1, 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 261
LDA-Schalter (Spurwechselwarnung)*1 . . . . . . . . . . . . . . . . . . . . . S. 203
Schalter für Geschwindigkeitsbegrenzung*1 . . . . . . . . . . . . . . . . . S. 208
Entriegelungshebel der neigungsverstellbaren Lenksäule . . . . . . S. 131
*1: Je nach Ausstattung
*2: Fahrzeuge mit Multi-Mode-Schaltgetriebe
*3: Hinweise für Fahrzeuge mit Multimedia-System finden Sie in der
“Multimedia Betriebsanleitung”.
1
2
3
4
5
6

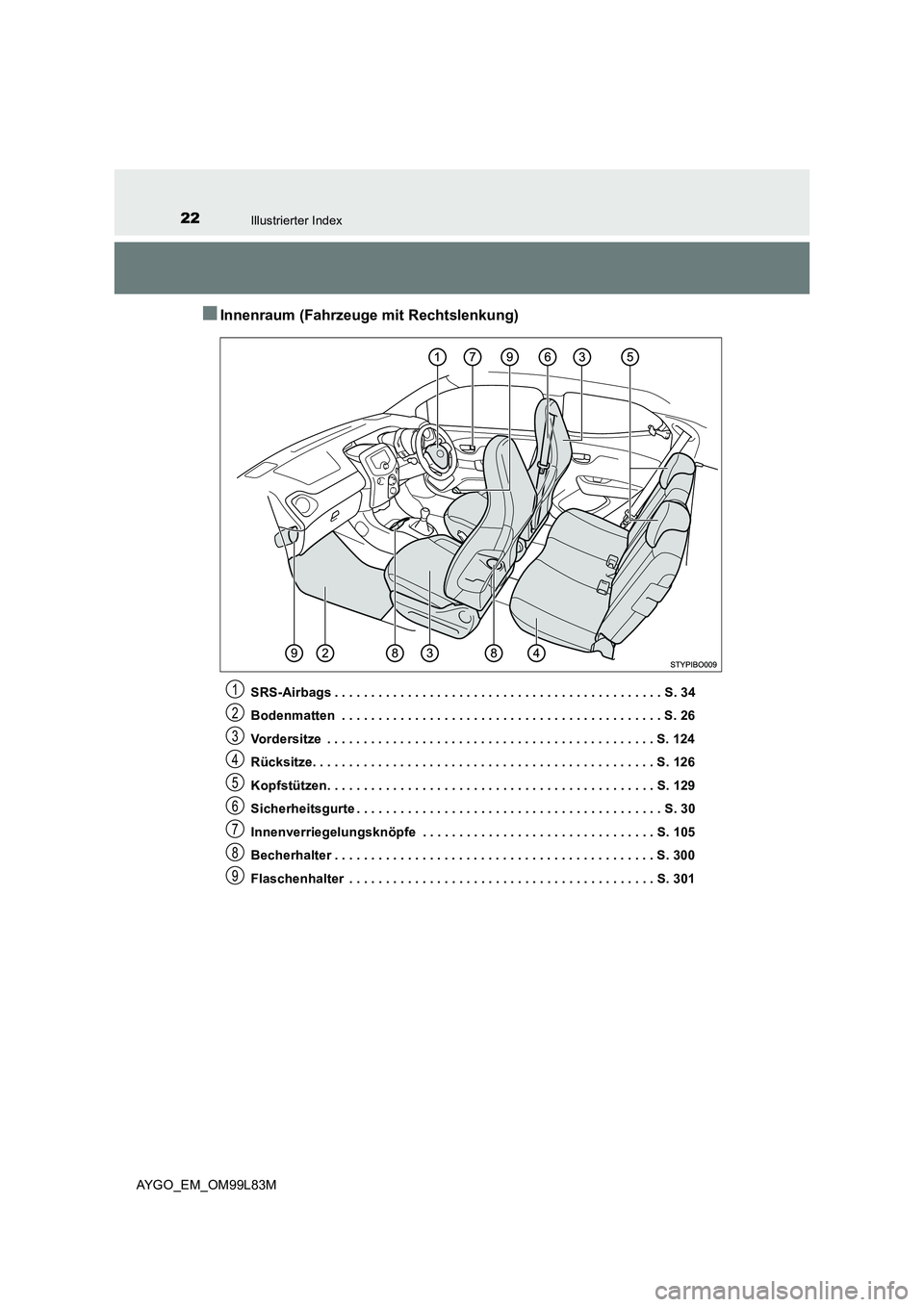

Page 22 of 480
22Illustrierter Index
AYGO_EM_OM99L83M
■Innenraum (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 34
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 26
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 124
Rücksitze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 126
Kopfstützen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 129
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 30
Innenverriegelungsknöpfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 105
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 300
Flaschenhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 301
1
2
3
4
5
6
7
8
9

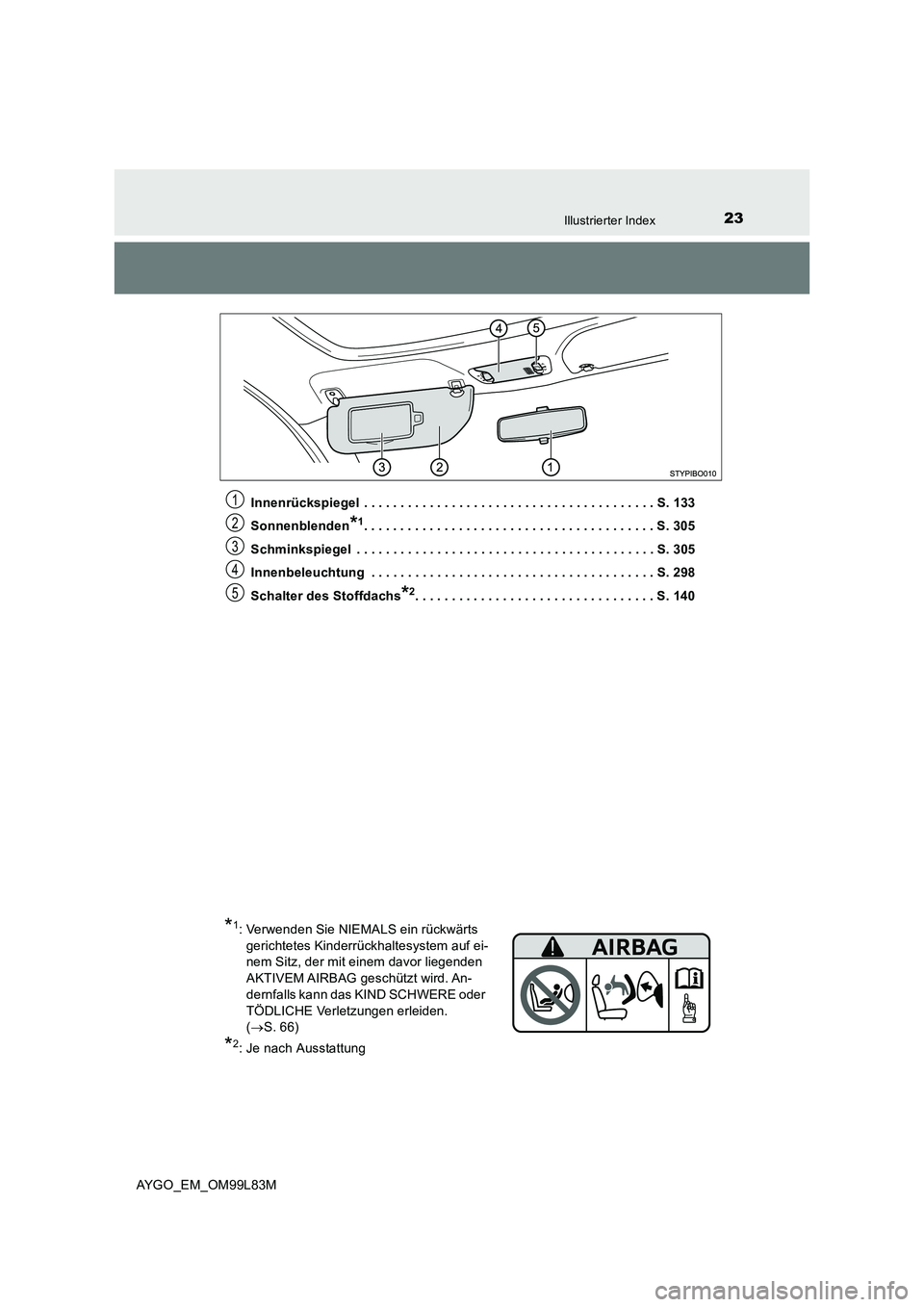

Page 23 of 480
23Illustrierter Index
AYGO_EM_OM99L83M
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 133
Sonnenblenden*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 305
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 305
Innenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 298
Schalter des Stoffdachs*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
1
2
3
4
5
*1: Verwenden Sie NIEMALS ein rückwärts
gerichtetes Kinderrückhaltesystem auf ei-
nem Sitz, der mit einem davor liegenden
AKTIVEM AIRBAG geschützt wird. An-
dernfalls kann das KIND SCHWERE oder
TÖDLICHE Verletzungen erleiden.
( S. 66)
*2: Je nach Ausstattung

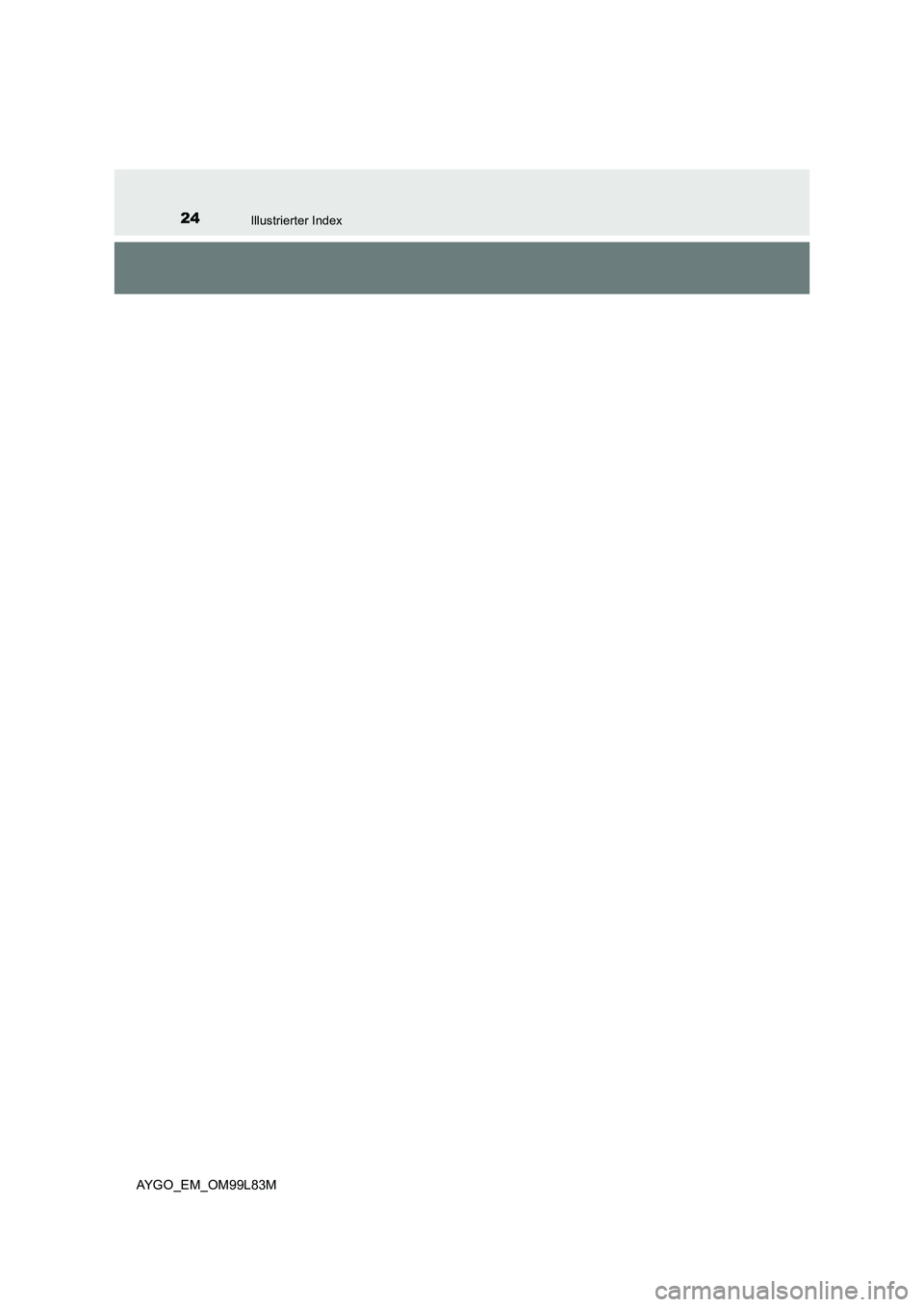

Page 24 of 480
24Illustrierter Index
AYGO_EM_OM99L83M

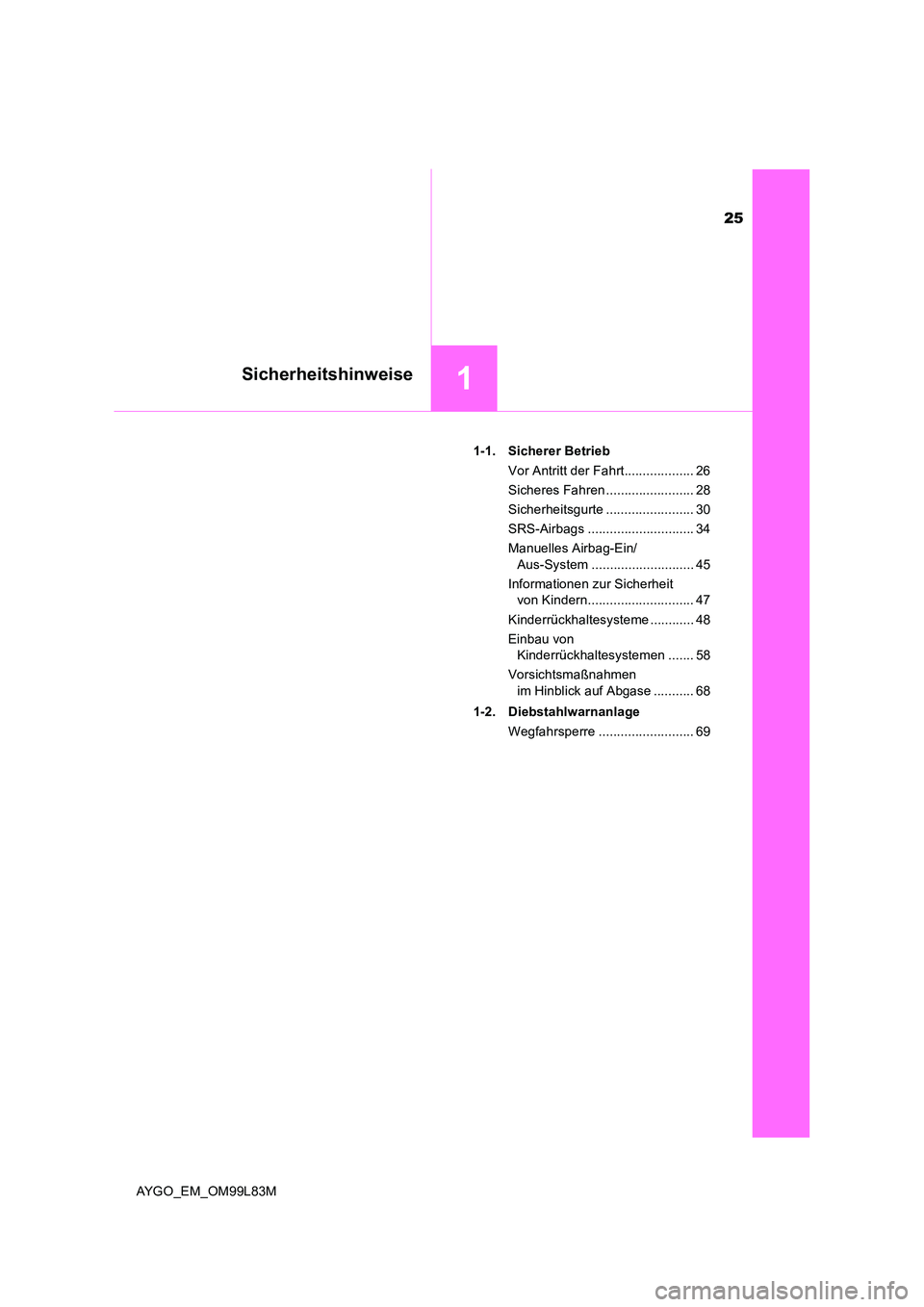

Page 25 of 480
25
1Sicherheitshinweise
AYGO_EM_OM99L83M
1-1. Sicherer Betrieb
Vor Antritt der Fahrt................... 26
Sicheres Fahren ........................ 28
Sicherheitsgurte ........................ 30
SRS-Airbags ............................. 34
Manuelles Airbag-Ein/
Aus-System ............................ 45
Informationen zur Sicherheit
von Kindern............................. 47
Kinderrückhaltesysteme ............ 48
Einbau von
Kinderrückhaltesystemen ....... 58
Vorsichtsmaßnahmen
im Hinblick auf Abgase ........... 68
1-2. Diebstahlwarnanlage
Wegfahrsperre .......................... 69
Page 26 of 480

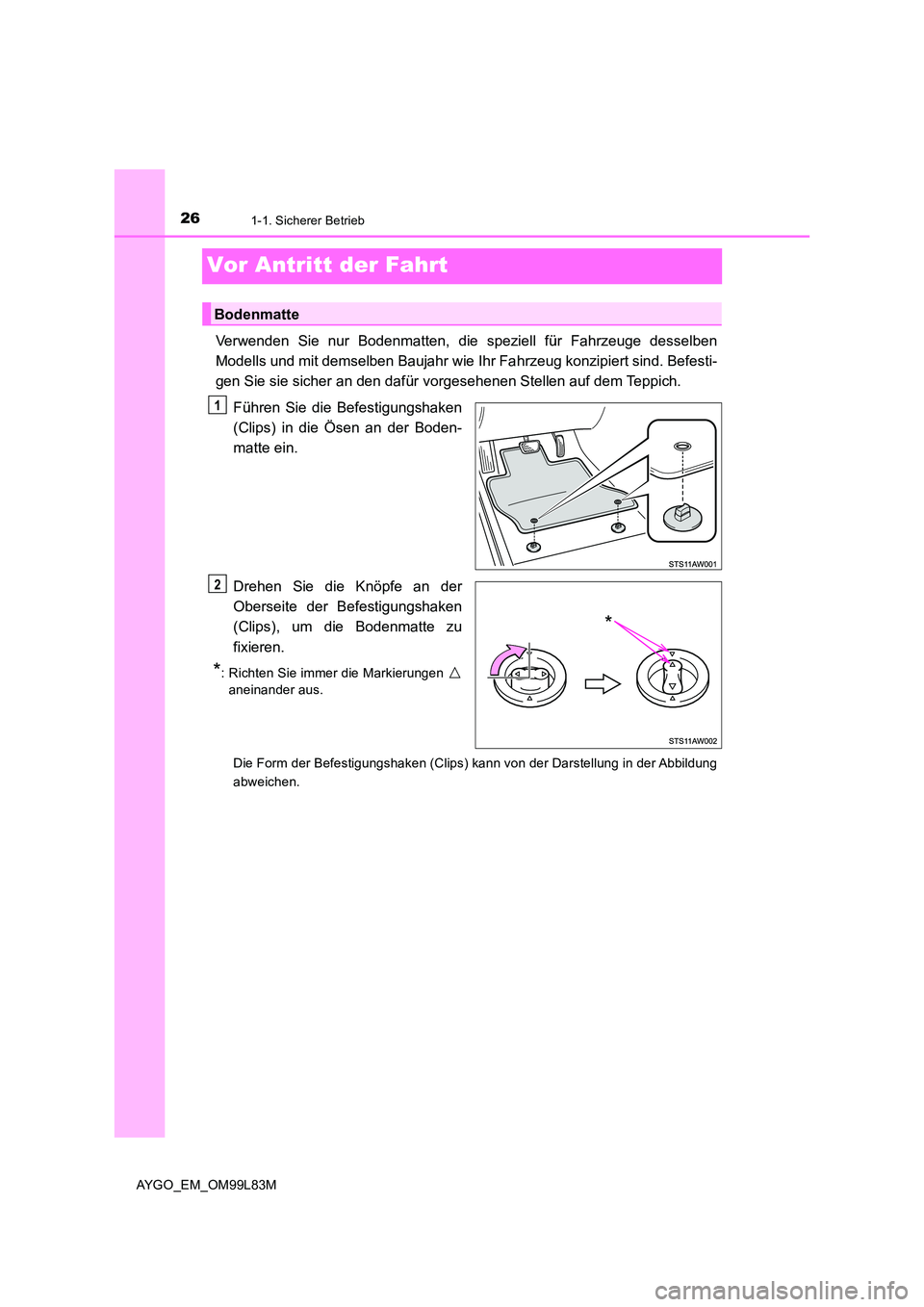

261-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Vor Antritt der Fahrt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge desselben
Modells und mit demselben Baujahr wie Ihr Fahrzeug konzipiert sind. Befesti-
gen Sie sie sicher an den dafür vorgesehenen Stellen auf dem Teppich.
Führen Sie die Befestigungshaken
(Clips) in die Ösen an der Boden-
matte ein.
Drehen Sie die Knöpfe an der
Oberseite der Befestigungshaken
(Clips), um die Bodenmatte zu
fixieren.
*: Richten Sie immer die Markierungen
aneinander aus.
Die Form der Befestigungshaken (Clips) kann von der Darstellung in der Abbildung
abweichen.
Bodenmatte
1
*
2

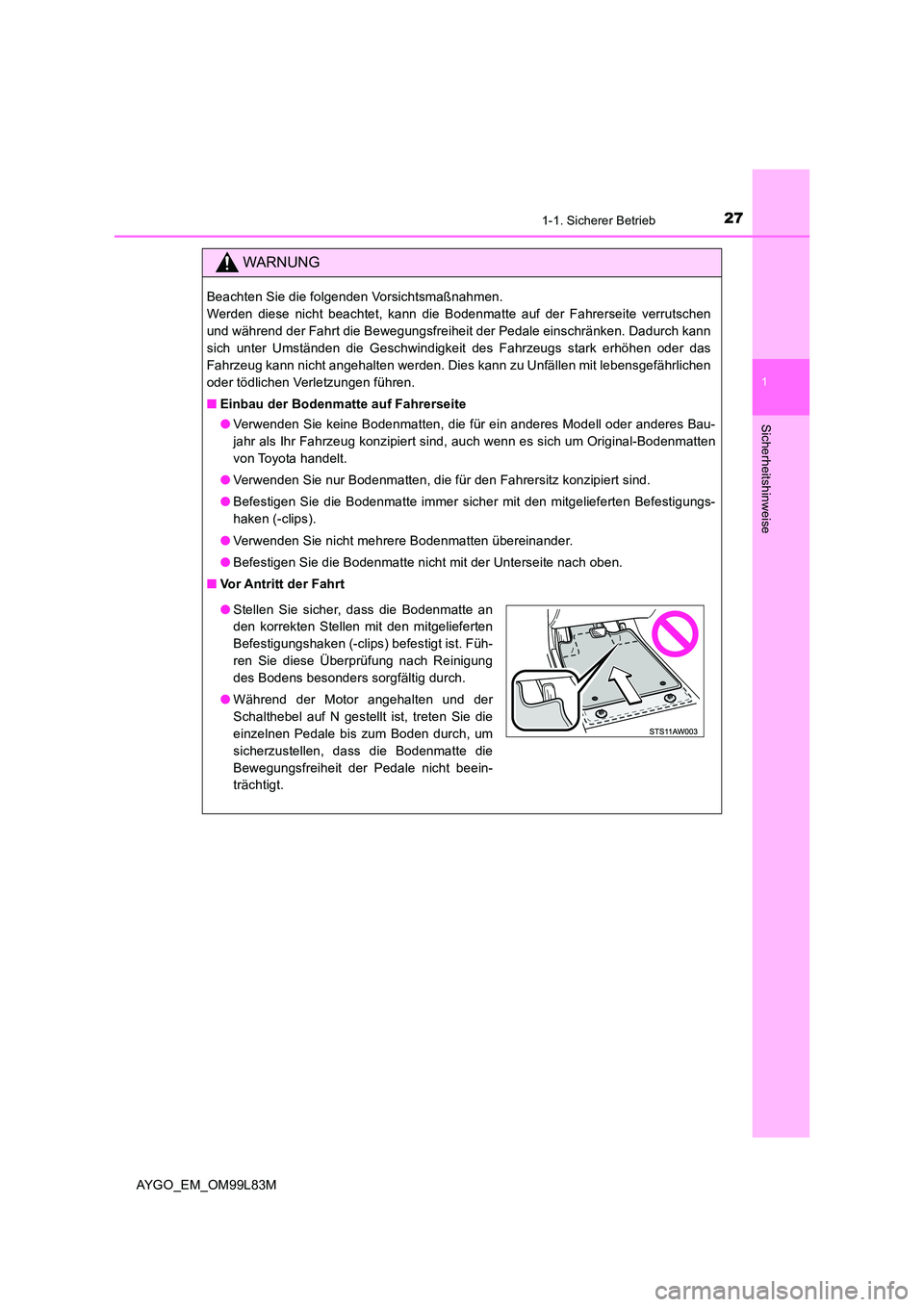

Page 27 of 480
271-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Werden diese nicht beachtet, kann die Bodenmatte auf der Fahrerseite verrutschen
und während der Fahrt die Bewegungsfreiheit der Pedale einschränken. Dadurch kann
sich unter Umständen die Geschwindigkeit des Fahrzeugs stark erhöhen oder das
Fahrzeug kann nicht angehalten werden. Dies kann zu Unfällen mit lebensgefährlichen
oder tödlichen Verletzungen führen.
■ Einbau der Bodenmatte auf Fahrerseite
● Verwenden Sie keine Bodenmatten, die für ein anderes Modell oder anderes Bau-
jahr als Ihr Fahrzeug konzipiert sind, auch wenn es sich um Original-Bodenmatten
von Toyota handelt.
● Verwenden Sie nur Bodenmatten, die für den Fahrersitz konzipiert sind.
● Befestigen Sie die Bodenmatte immer sicher mit den mitgelieferten Befestigungs-
haken (-clips).
● Verwenden Sie nicht mehrere Bodenmatten übereinander.
● Befestigen Sie die Bodenmatte nicht mit der Unterseite nach oben.
■ Vor Antritt der Fahrt
●Stellen Sie sicher, dass die Bodenmatte an
den korrekten Stellen mit den mitgelieferten
Befestigungshaken (-clips) befestigt ist. Füh-
ren Sie diese Überprüfung nach Reinigung
des Bodens besonders sorgfältig durch.
● Während der Motor angehalten und der
Schalthebel auf N gestellt ist, treten Sie die
einzelnen Pedale bis zum Boden durch, um
sicherzustellen, dass die Bodenmatte die
Bewegungsfreiheit der Pedale nicht beein-
trächtigt.

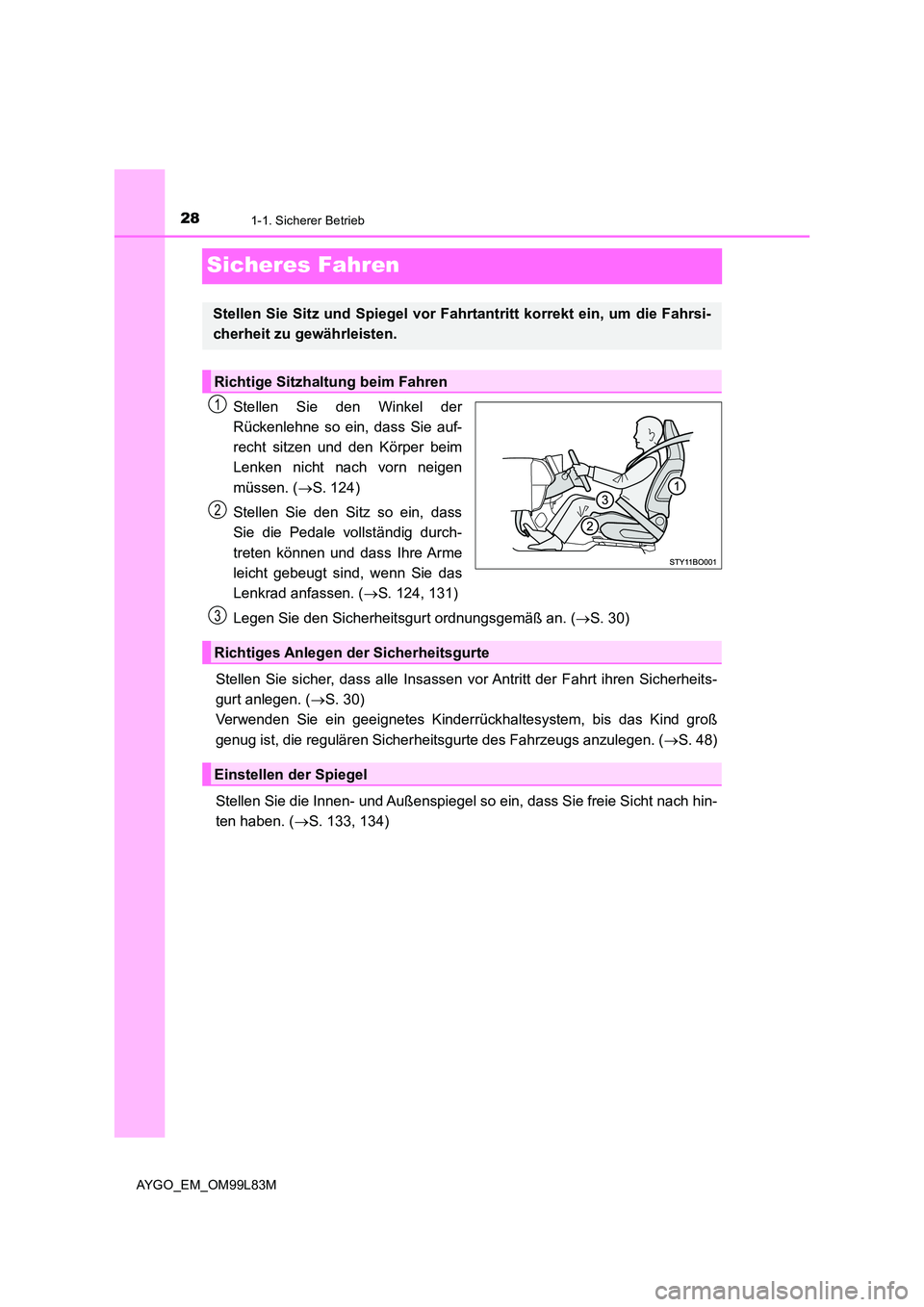

Page 28 of 480
281-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Sicheres Fahren
Stellen Sie den Winkel der
Rückenlehne so ein, dass Sie auf-
recht sitzen und den Körper beim
Lenken nicht nach vorn neigen
müssen. ( S. 124)
Stellen Sie den Sitz so ein, dass
Sie die Pedale vollständig durch-
treten können und dass Ihre Arme
leicht gebeugt sind, wenn Sie das
Lenkrad anfassen. ( S. 124, 131)
Legen Sie den Sicherheitsgurt ordnungsgemäß an. ( S. 30)
Stellen Sie sicher, dass alle Insassen vor Antritt der Fahrt ihren Sicherheits-
gurt anlegen. ( S. 30)
Verwenden Sie ein geeignetes Kinderrückhaltesystem, bis das Kind groß
genug ist, die regulären Sicherheitsgurte des Fahrzeugs anzulegen. ( S. 48)
Stellen Sie die Innen- und Außenspiegel so ein, dass Sie freie Sicht nach hin-
ten haben. ( S. 133, 134)
Stellen Sie Sitz und Spiegel vor Fahrtantritt korrekt ein, um die Fahrsi-
cherheit zu gewährleisten.
Richtige Sitzhaltung beim Fahren
1
2
Richtiges Anlegen der Sicherheitsgurte
Einstellen der Spiegel
3
Page 29 of 480

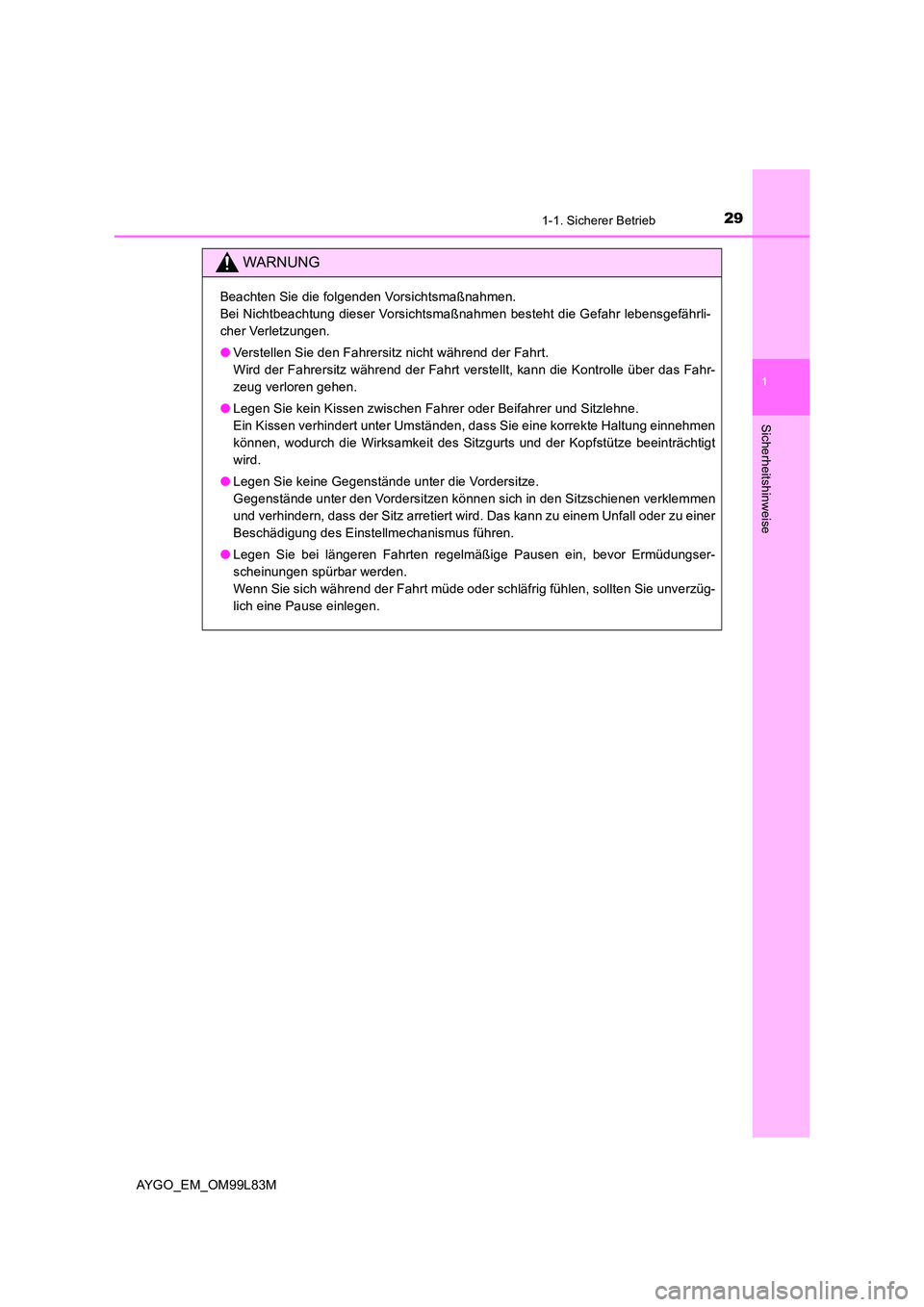

291-1. Sicherer Betrieb
1
Sicherheitshinweise
AYGO_EM_OM99L83M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Verstellen Sie den Fahrersitz nicht während der Fahrt.
Wird der Fahrersitz während der Fahrt verstellt, kann die Kontrolle über das Fahr-
zeug verloren gehen.
● Legen Sie kein Kissen zwischen Fahrer oder Beifahrer und Sitzlehne.
Ein Kissen verhindert unter Umständen, dass Sie eine korrekte Haltung einnehmen
können, wodurch die Wirksamkeit des Sitzgurts und der Kopfstütze beeinträchtigt
wird.
● Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können sich in den Sitzschienen verklemmen
und verhindern, dass der Sitz arretiert wird. Das kann zu einem Unfall oder zu einer
Beschädigung des Einstellmechanismus führen.
● Legen Sie bei längeren Fahrten regelmäßige Pausen ein, bevor Ermüdungser-
scheinungen spürbar werden.
Wenn Sie sich während der Fahrt müde oder schläfrig fühlen, sollten Sie unverzüg-
lich eine Pause einlegen.

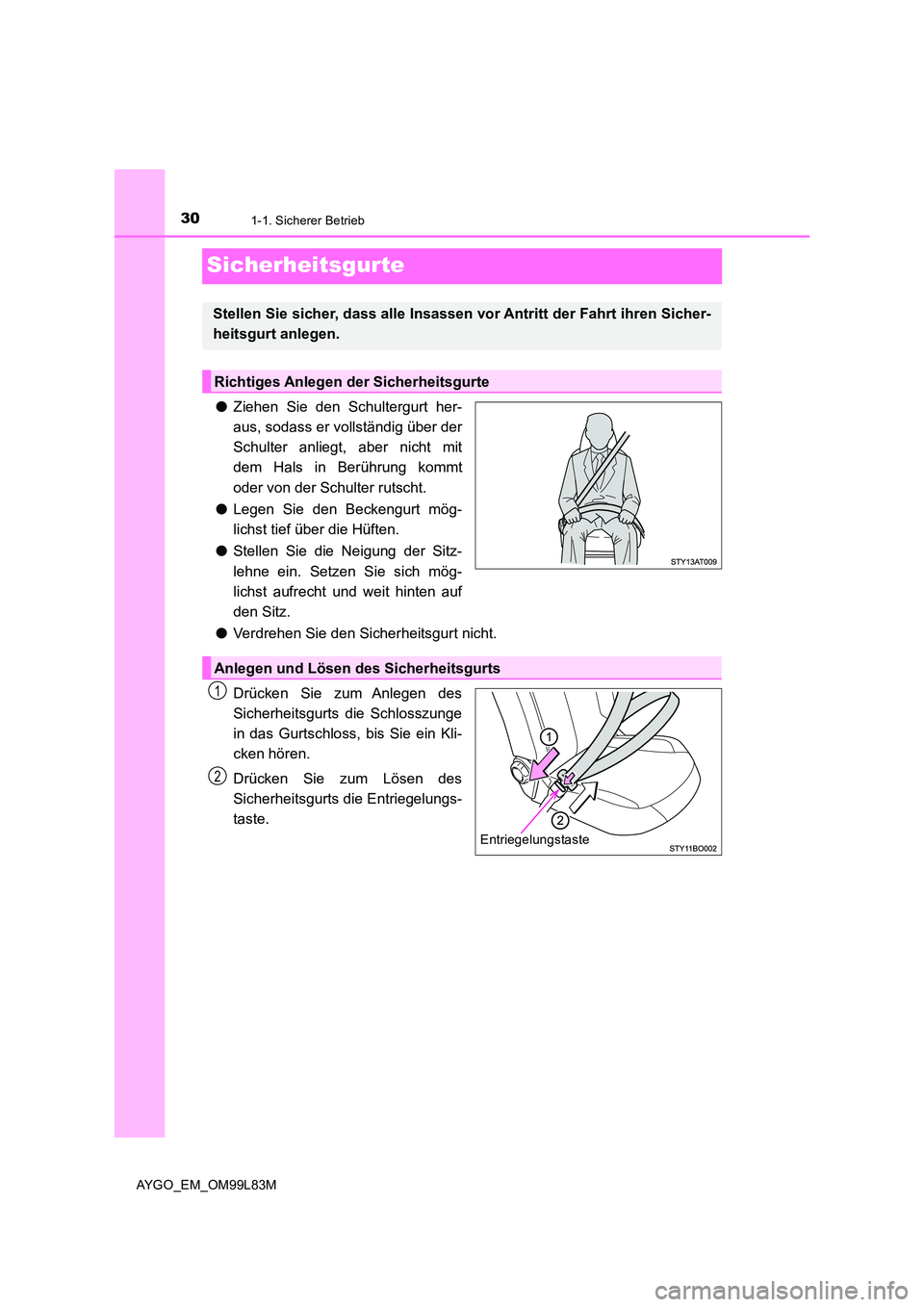

Page 30 of 480
301-1. Sicherer Betrieb
AYGO_EM_OM99L83M
Sicherheitsgurte
●Ziehen Sie den Schultergurt her-
aus, sodass er vollständig über der
Schulter anliegt, aber nicht mit
dem Hals in Berührung kommt
oder von der Schulter rutscht.
● Legen Sie den Beckengurt mög-
lichst tief über die Hüften.
● Stellen Sie die Neigung der Sitz-
lehne ein. Setzen Sie sich mög-
lichst aufrecht und weit hinten auf
den Sitz.
● Verdrehen Sie den Sicherheitsgurt nicht.
Drücken Sie zum Anlegen des
Sicherheitsgurts die Schlosszunge
in das Gurtschloss, bis Sie ein Kli-
cken hören.
Drücken Sie zum Lösen des
Sicherheitsgurts die Entriegelungs-
taste.
Stellen Sie sicher, dass alle Insassen vor Antritt der Fahrt ihren Sicher-
heitsgurt anlegen.
Richtiges Anlegen der Sicherheitsgurte
Anlegen und Lösen des Sicherheitsgurts
Entriegelungstaste
1
2
