4519-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_EL_OM99L85L
Motore 1KR

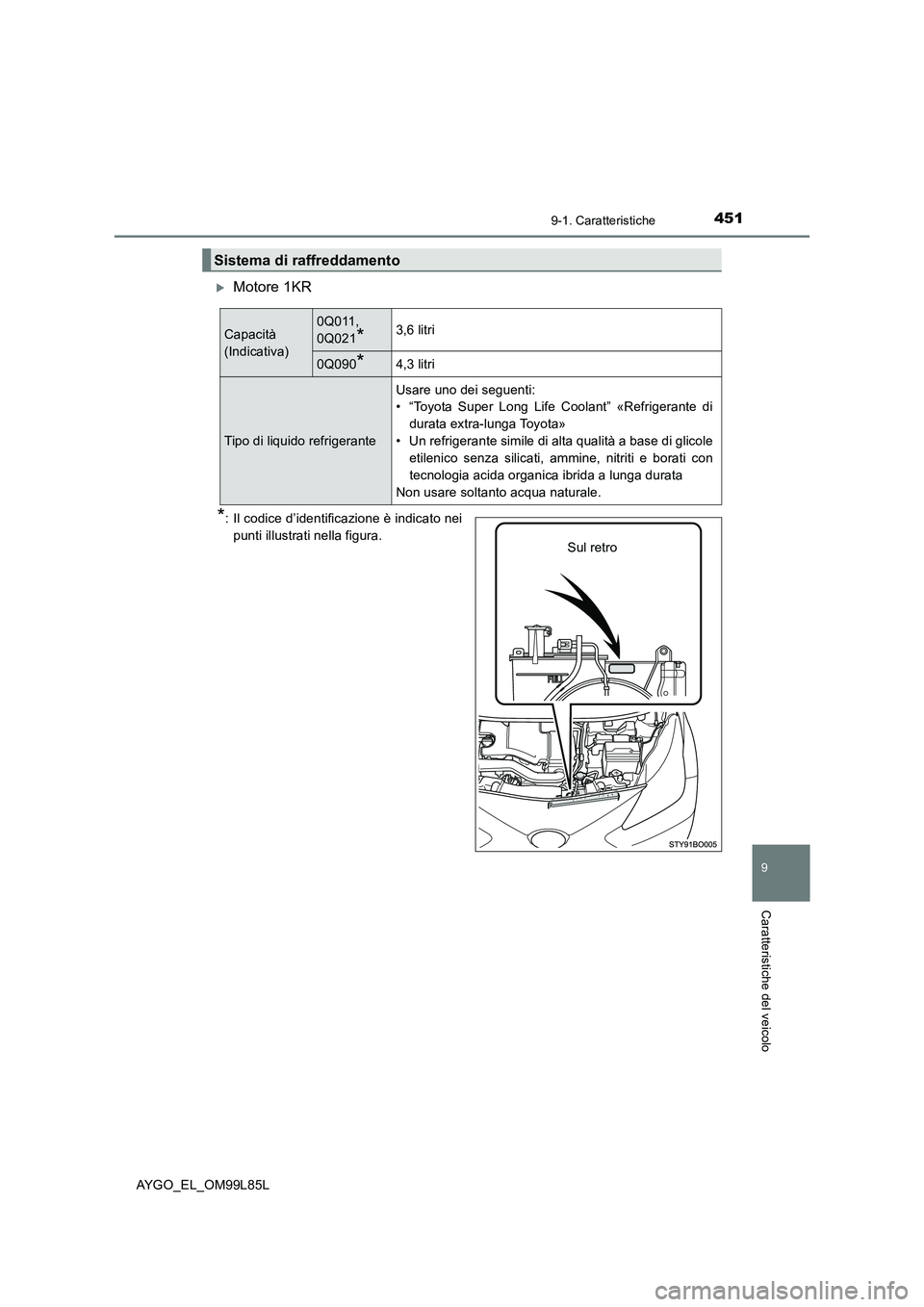

*: Il codice d’identificazione è indicato nei
punti illustrati nella figura.
Sistema di raffreddamento
Capacità
(Indicativa)
0Q011,
0Q021*3,6 litri
0Q090*4,3 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante di
durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di glicole
etilenico senza silicati, ammine, nitriti e borati con
tecnologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sul retro

4529-1. Caratteristiche
AYGO_EL_OM99L85L

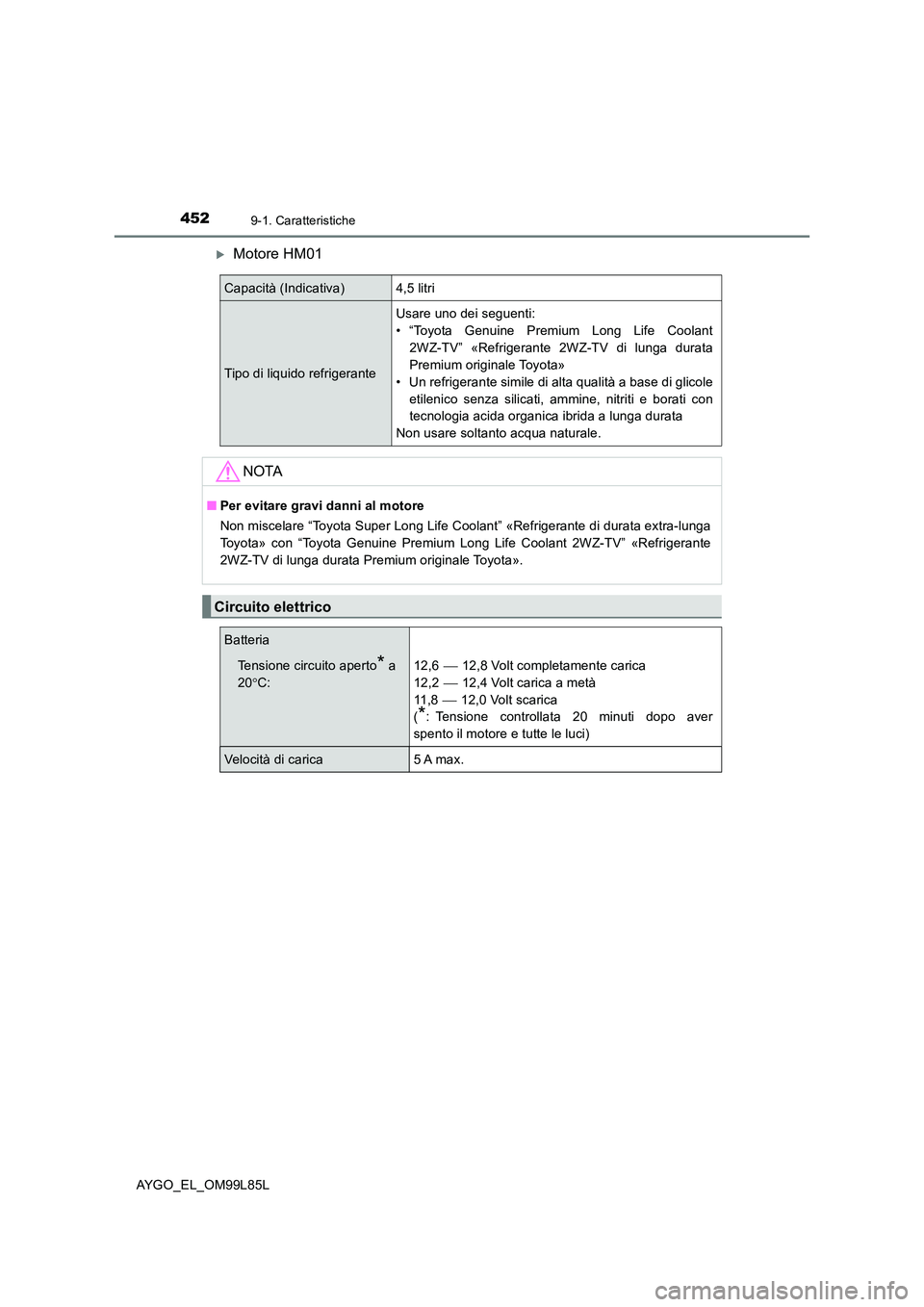

Motore HM01
Capacità (Indicativa)4,5 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Genuine Premium Long Life Coolant
2WZ-TV” «Refrigerante 2WZ-TV di lunga durata
Premium originale Toyota»
• Un refrigerante simile di alta qualità a base di glicole
etilenico senza silicati, ammine, nitriti e borati con
tecnologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
NOTA
■ Per evitare gravi danni al motore
Non miscelare “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga
Toyota» con “Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Refrigerante
2WZ-TV di lunga durata Premium originale Toyota».
Circuito elettrico
Batteria
Tensione circuito aperto* a
20 C:
12,6  12,8 Volt completamente carica
12,2  12,4 Volt carica a metà
11 , 8  12,0 Volt scarica
(*: Tensione controllata 20 minuti dopo aver
spento il motore e tutte le luci)
Velocità di carica5 A max.

4539-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_EL_OM99L85L
Motore 1KR
Motore HM01

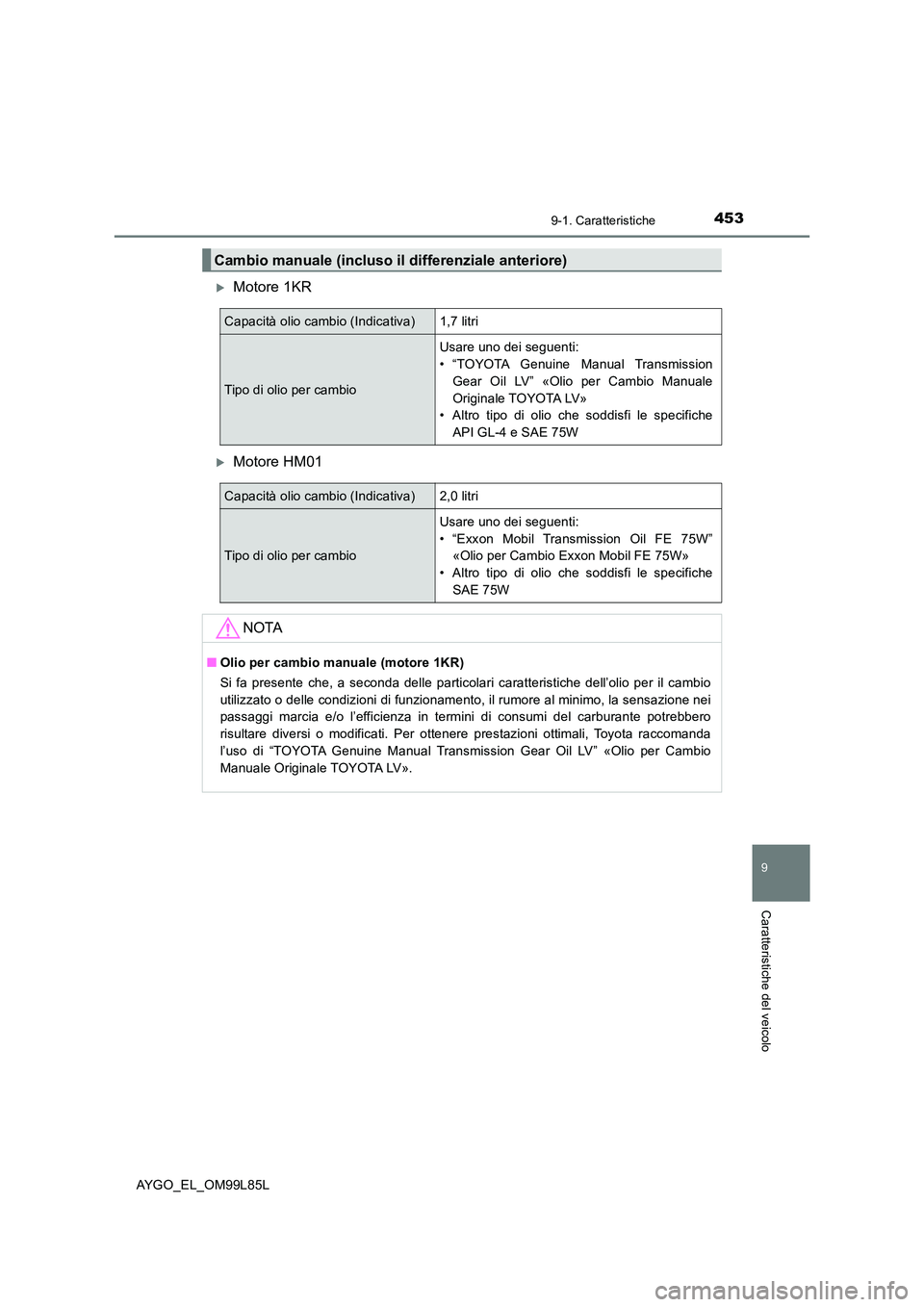

Cambio manuale (incluso il differenziale anteriore)
Capacità olio cambio (Indicativa)1,7 litri
Tipo di olio per cambio
Usare uno dei seguenti:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Olio per Cambio Manuale
Originale TOYOTA LV»
• Altro tipo di olio che soddisfi le specifiche
API GL-4 e SAE 75W
Capacità olio cambio (Indicativa)2,0 litri
Tipo di olio per cambio
Usare uno dei seguenti:
• “Exxon Mobil Transmission Oil FE 75W”
«Olio per Cambio Exxon Mobil FE 75W»
• Altro tipo di olio che soddisfi le specifiche
SAE 75W
NOTA
■ Olio per cambio manuale (motore 1KR)
Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio
utilizzato o delle condizioni di funzionamento, il rumore al minimo, la sensazione nei
passaggi marcia e/o l’efficienza in termini di consumi del carburante potrebbero
risultare diversi o modificati. Per ottenere prestazioni ottimali, Toyota raccomanda
l’uso di “TOYOTA Genuine Manual Transmission Gear Oil LV” «Olio per Cambio
Manuale Originale TOYOTA LV».

4549-1. Caratteristiche
AYGO_EL_OM99L85L

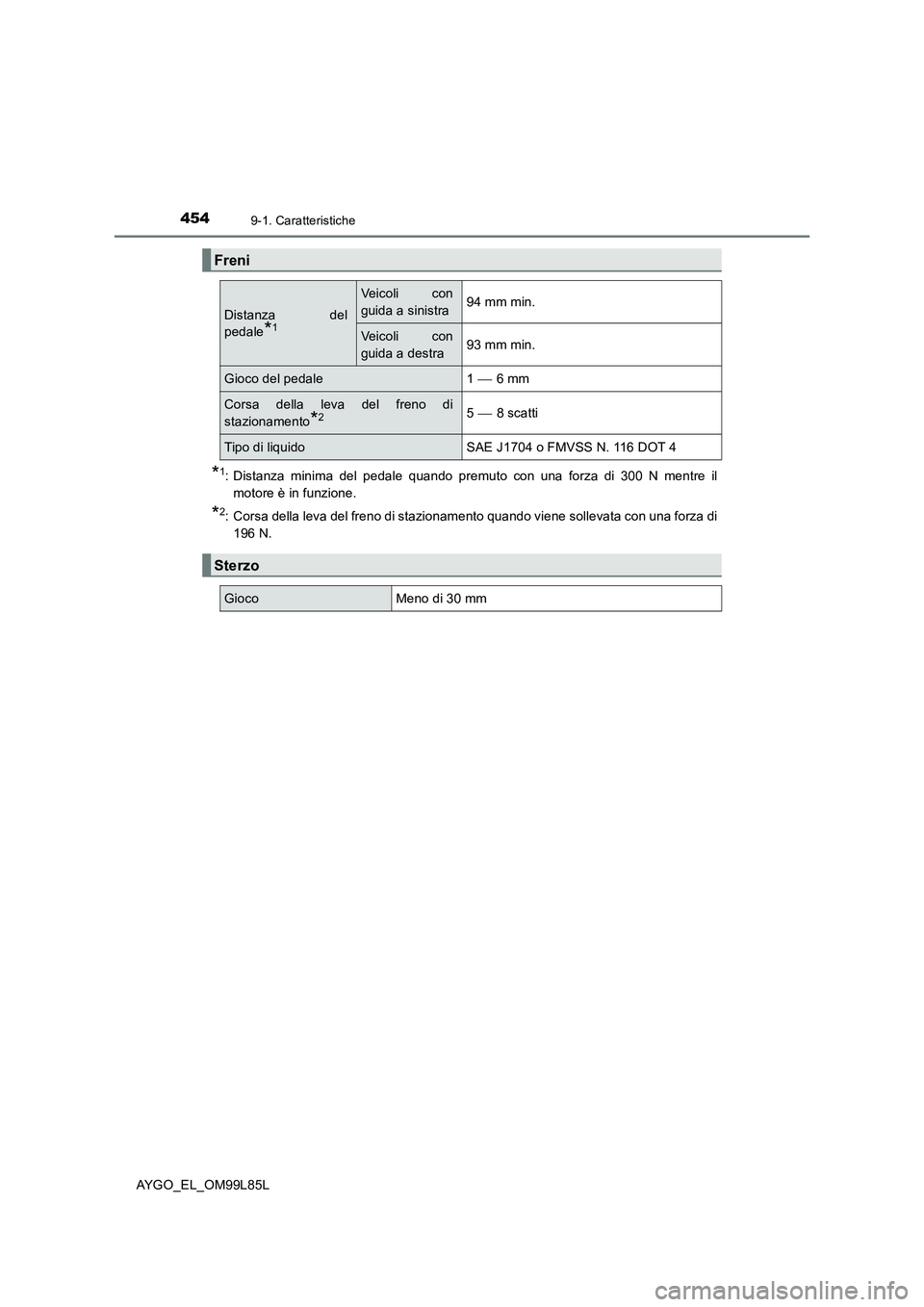

*1: Distanza minima del pedale quando premuto con una forza di 300 N mentre il
motore è in funzione.
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di
196 N.
Freni
Distanza del
pedale*1
Veicoli con
guida a sinistra94 mm min.
Veicoli con
guida a destra93 mm min.
Gioco del pedale1  6 mm
Corsa della leva del freno di
stazionamento*25  8 scatti
Tipo di liquidoSAE J1704 o FMVSS N. 116 DOT 4
Sterzo
GiocoMeno di 30 mm

4559-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_EL_OM99L85L

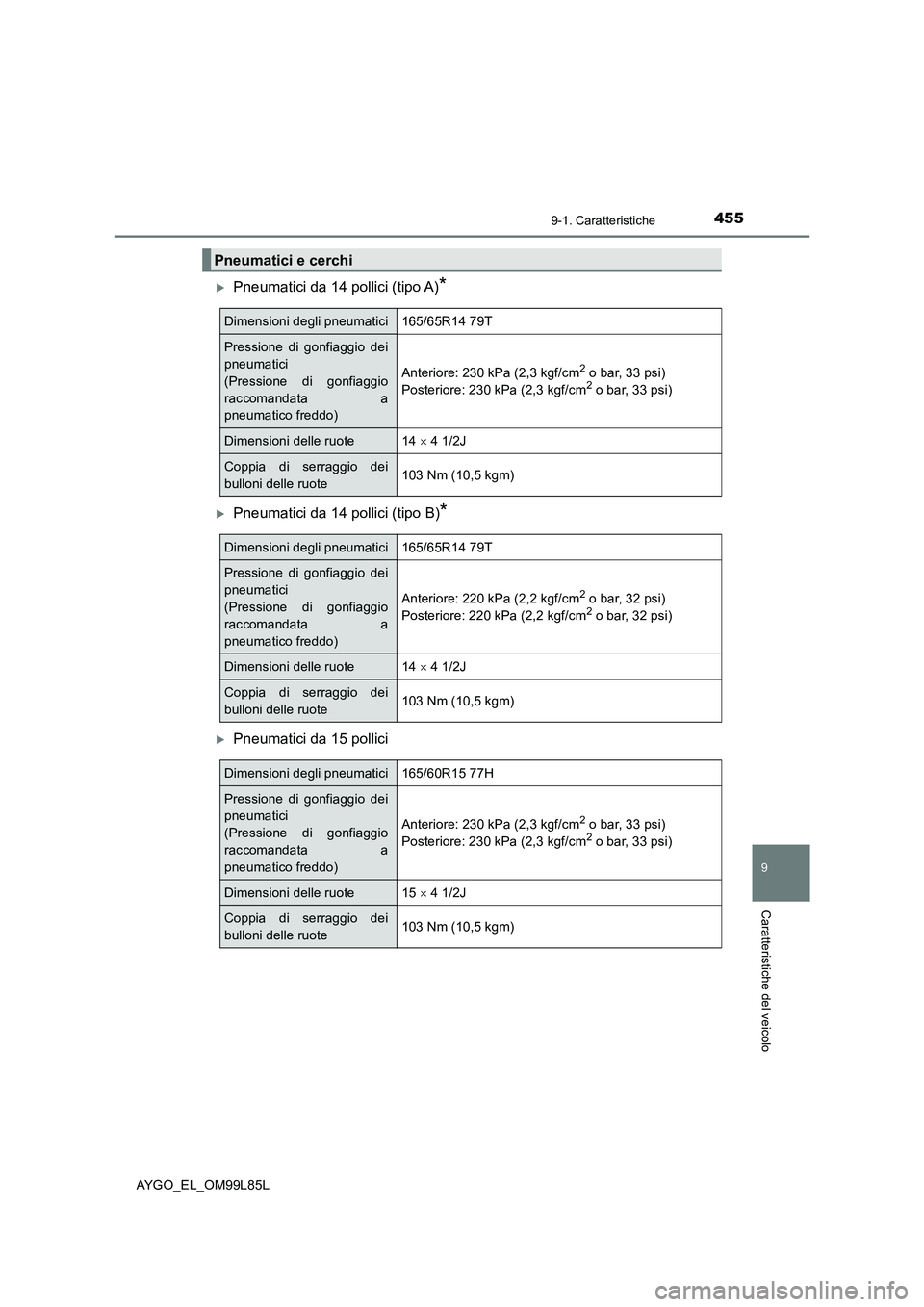

Pneumatici da 14 pollici (tipo A)*
Pneumatici da 14 pollici (tipo B)*
Pneumatici da 15 pollici
Pneumatici e cerchi
Dimensioni degli pneumatici165/65R14 79T
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Anteriore: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni delle ruote14  4 1/2J
Coppia di serraggio dei
bulloni delle ruote103 Nm (10,5 kgm)
Dimensioni degli pneumatici165/65R14 79T
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Anteriore: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Posteriore: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni delle ruote14  4 1/2J
Coppia di serraggio dei
bulloni delle ruote103 Nm (10,5 kgm)
Dimensioni degli pneumatici165/60R15 77H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Anteriore: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni delle ruote15  4 1/2J
Coppia di serraggio dei
bulloni delle ruote103 Nm (10,5 kgm)

4569-1. Caratteristiche
AYGO_EL_OM99L85L

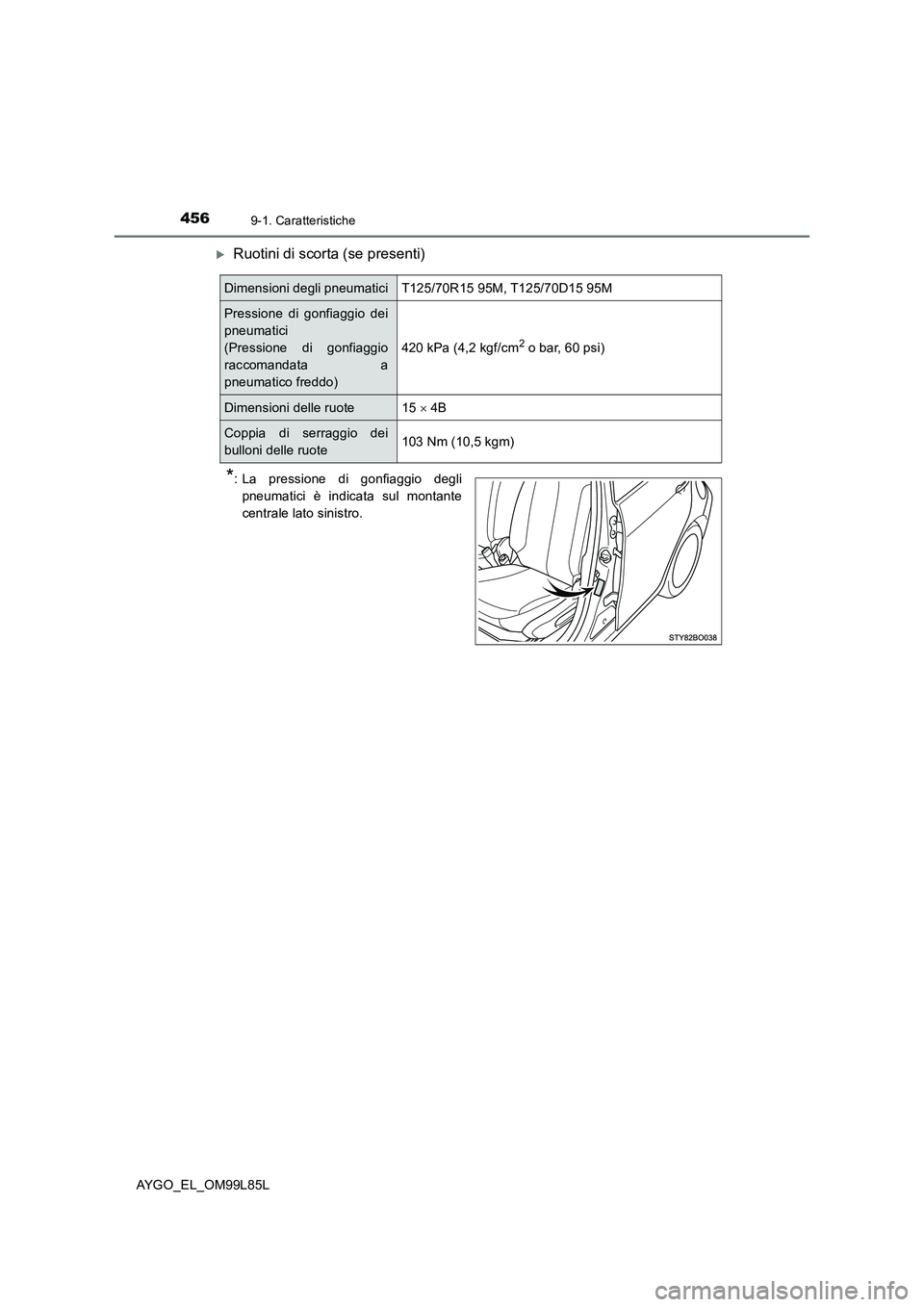

Ruotini di scorta (se presenti)
*: La pressione di gonfiaggio degli
pneumatici è indicata sul montante
centrale lato sinistro.
Dimensioni degli pneumaticiT125/70R15 95M, T125/70D15 95M
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote15  4B
Coppia di serraggio dei
bulloni delle ruote103 Nm (10,5 kgm)

4579-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_EL_OM99L85L

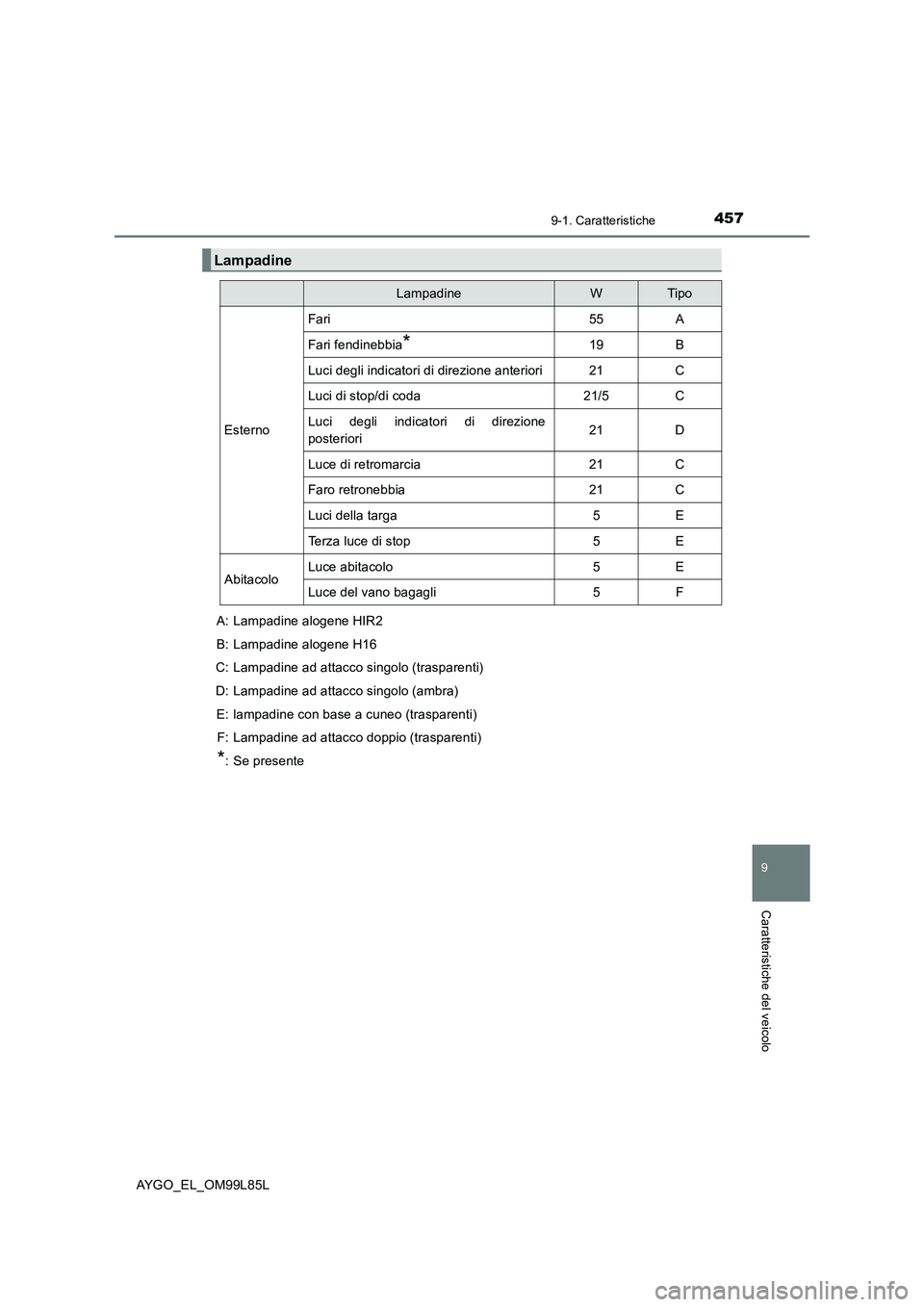

Lampadine
LampadineWTipo
Esterno
Fari55A
Fari fendinebbia*19B
Luci degli indicatori di direzione anteriori21C
Luci di stop/di coda21/5C
Luci degli indicatori di direzione
posteriori21D
Luce di retromarcia21C
Faro retronebbia21C
Luci della targa5E
Terza luce di stop5E
AbitacoloLuce abitacolo5E
Luce del vano bagagli5F
A: Lampadine alogene HIR2
B: Lampadine alogene H16
C: Lampadine ad attacco singolo (trasparenti)
D: Lampadine ad attacco singolo (ambra)
E: lampadine con base a cuneo (trasparenti)
F: Lampadine ad attacco doppio (trasparenti)
*: Se presente

4589-1. Caratteristiche
AYGO_EL_OM99L85L

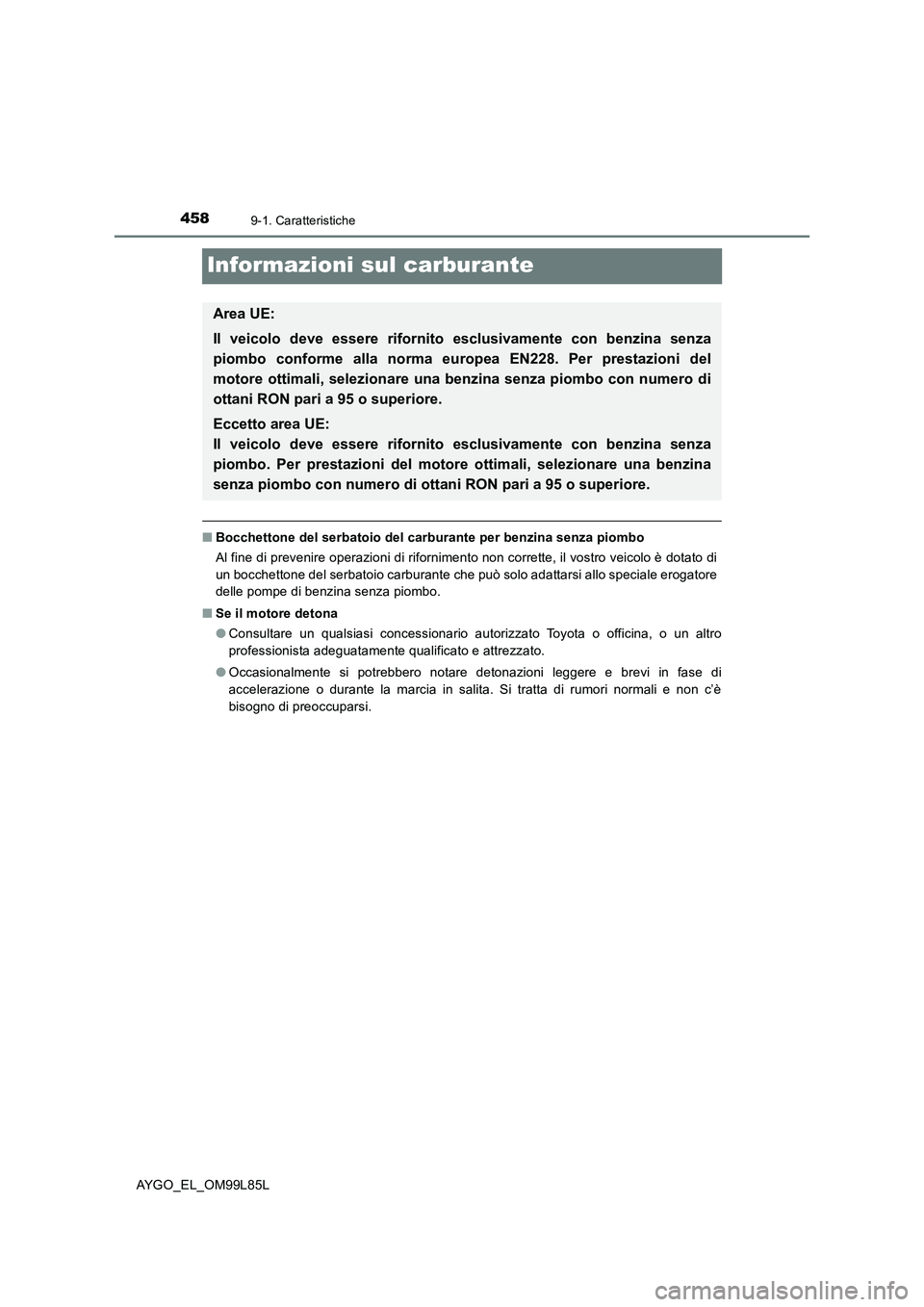

Informazioni sul carburante
■Bocchettone del serbatoio del carburante per benzina senza piombo
Al fine di prevenire operazioni di rifornimento non corrette, il vostro veicolo è dotato di
un bocchettone del serbatoio carburante che può solo adattarsi allo speciale erogatore
delle pompe di benzina senza piombo.
■ Se il motore detona
● Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di
accelerazione o durante la marcia in salita. Si tratta di rumori normali e non c’è
bisogno di preoccuparsi.
Area UE:
Il veicolo deve essere rifornito es clusivamente con benzina senza
piombo conforme alla norma europea EN228. Per prestazioni del
motore ottimali, selezionare una benzina senza piombo con numero di
ottani RON pari a 95 o superiore.
Eccetto area UE:
Il veicolo deve essere rifornito es clusivamente con benzina senza
piombo. Per prestazioni del motore ottimali, selezionare una benzina
senza piombo con numero di ottani RON pari a 95 o superiore.

4599-1. Caratteristiche
9
Caratteristiche del veicolo
AYGO_EL_OM99L85L

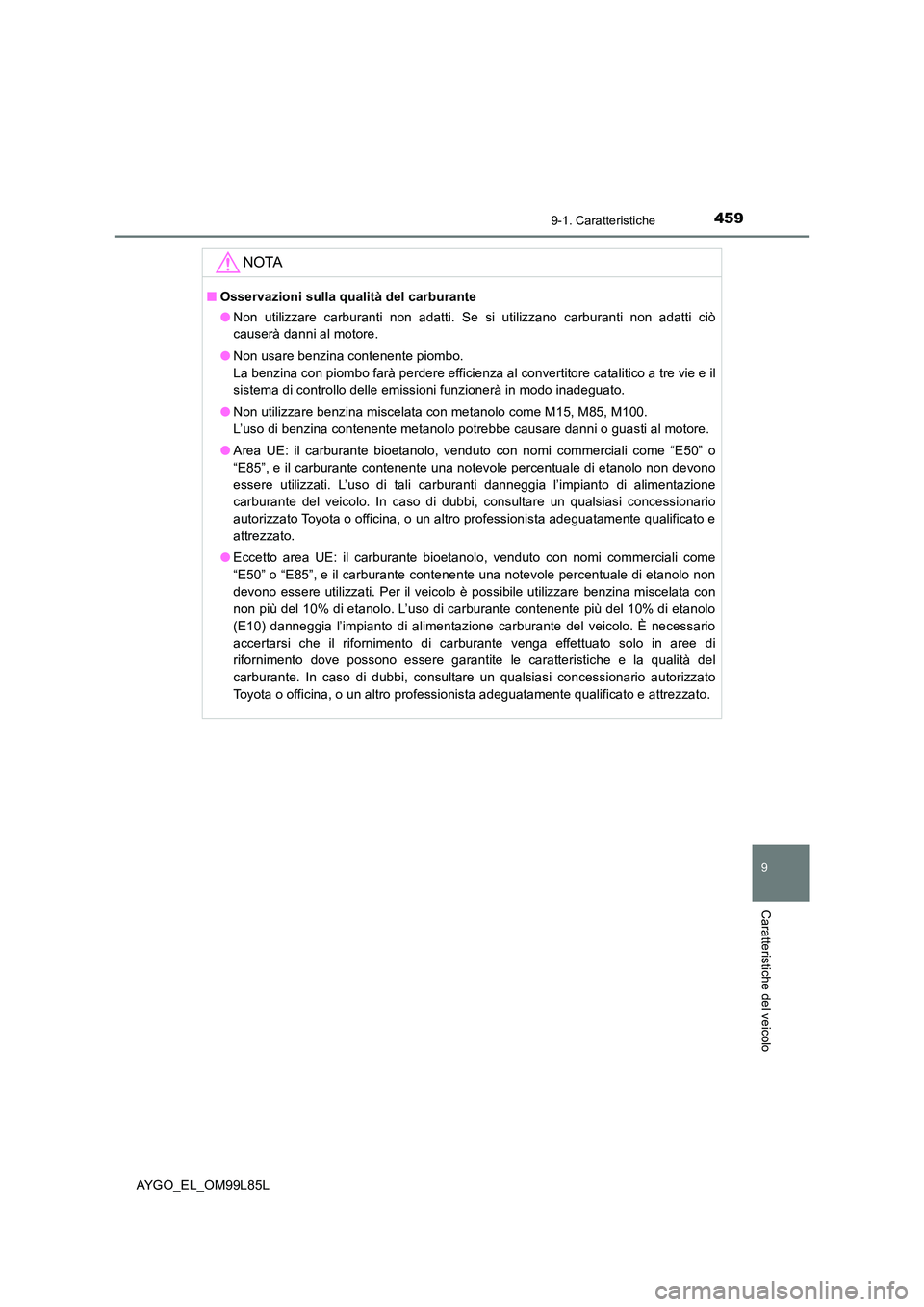

NOTA
■Osservazioni sulla qualità del carburante
● Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò
causerà danni al motore.
● Non usare benzina contenente piombo.
La benzina con piombo farà perdere efficienza al convertitore catalitico a tre vie e il
sistema di controllo delle emissioni funzionerà in modo inadeguato.
● Non utilizzare benzina miscelata con metanolo come M15, M85, M100.
L’uso di benzina contenente metanolo potrebbe causare danni o guasti al motore.
● Area UE: il carburante bioetanolo, venduto con nomi commerciali come “E50” o
“E85”, e il carburante contenente una notevole percentuale di etanolo non devono
essere utilizzati. L’uso di tali carburanti danneggia l’impianto di alimentazione
carburante del veicolo. In caso di dubbi, consultare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Eccetto area UE: il carburante bioetanolo, venduto con nomi commerciali come
“E50” o “E85”, e il carburante contenente una notevole percentuale di etanolo non
devono essere utilizzati. Per il veicolo è possibile utilizzare benzina miscelata con
non più del 10% di etanolo. L’uso di carburante contenente più del 10% di etanolo
(E10) danneggia l’impianto di alimentazione carburante del veicolo. È necessario
accertarsi che il rifornimento di carburante venga effettuato solo in aree di
rifornimento dove possono essere garantite le caratteristiche e la qualità del
carburante. In caso di dubbi, consultare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

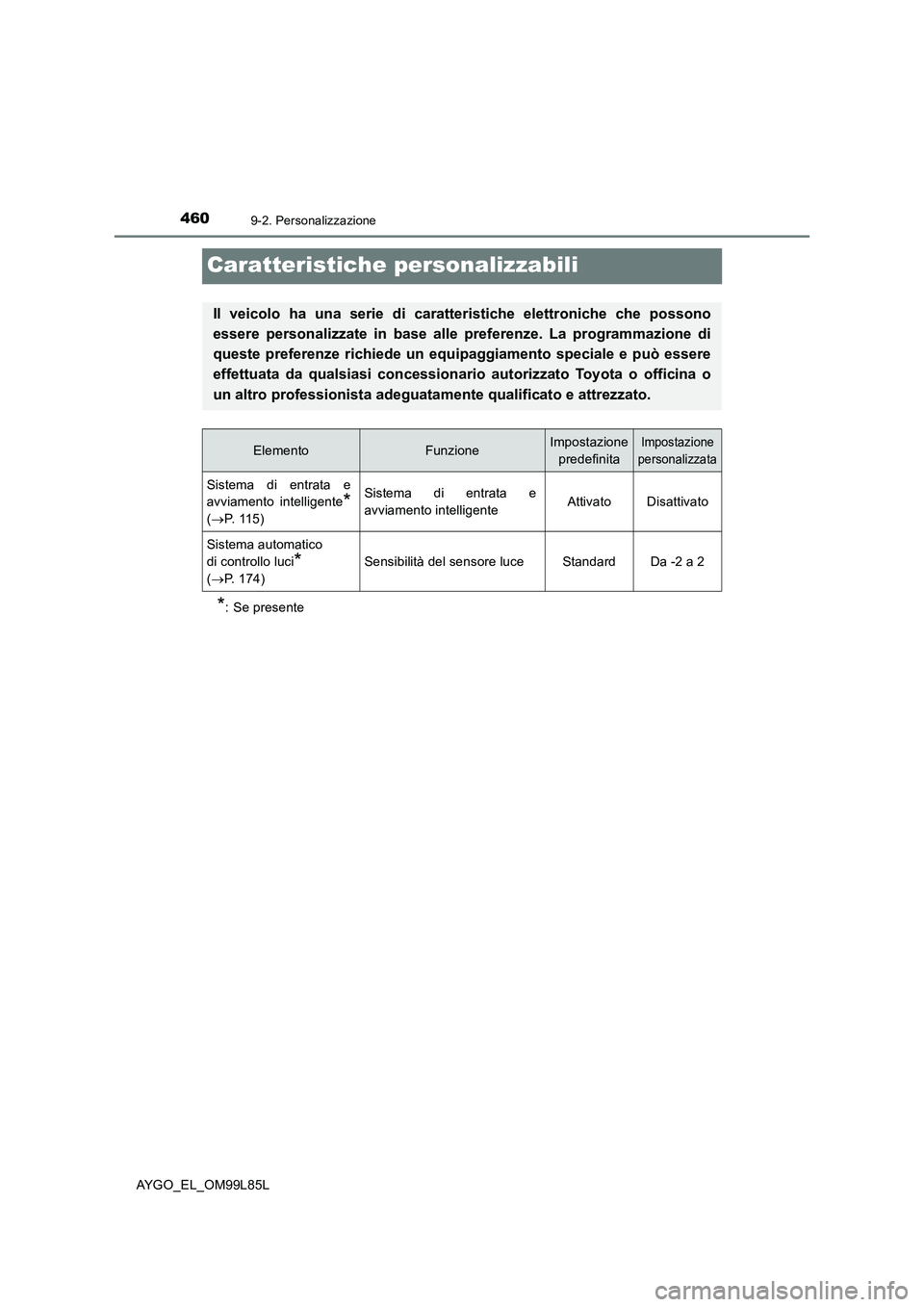

4609-2. Personalizzazione
AYGO_EL_OM99L85L
Caratteristiche personalizzabili
*: Se presente
Il veicolo ha una serie di caratteristiche elettroniche che possono
essere personalizzate in base alle preferenze. La programmazione di
queste preferenze richiede un equipaggiamento speciale e può essere
effettuata da qualsiasi concessionario autorizzato Toyota o officina o
un altro professionista adeguata mente qualificato e attrezzato.
ElementoFunzioneImpostazione
predefinita
Impostazione
personalizzata
Sistema di entrata e
avviamento intelligente*( P. 1 1 5 )
Sistema di entrata e
avviamento intelligenteAttivatoDisattivato
Sistema automatico
di controllo luci*
( P. 174)
Sensibilità del sensore luceStandardDa -2 a 2
