TOYOTA AYGO 2016 Notices Demploi (in French)

711-2. Système antivol
1
Sécurité routière et antivol
AYGO_EK_OM99L82K

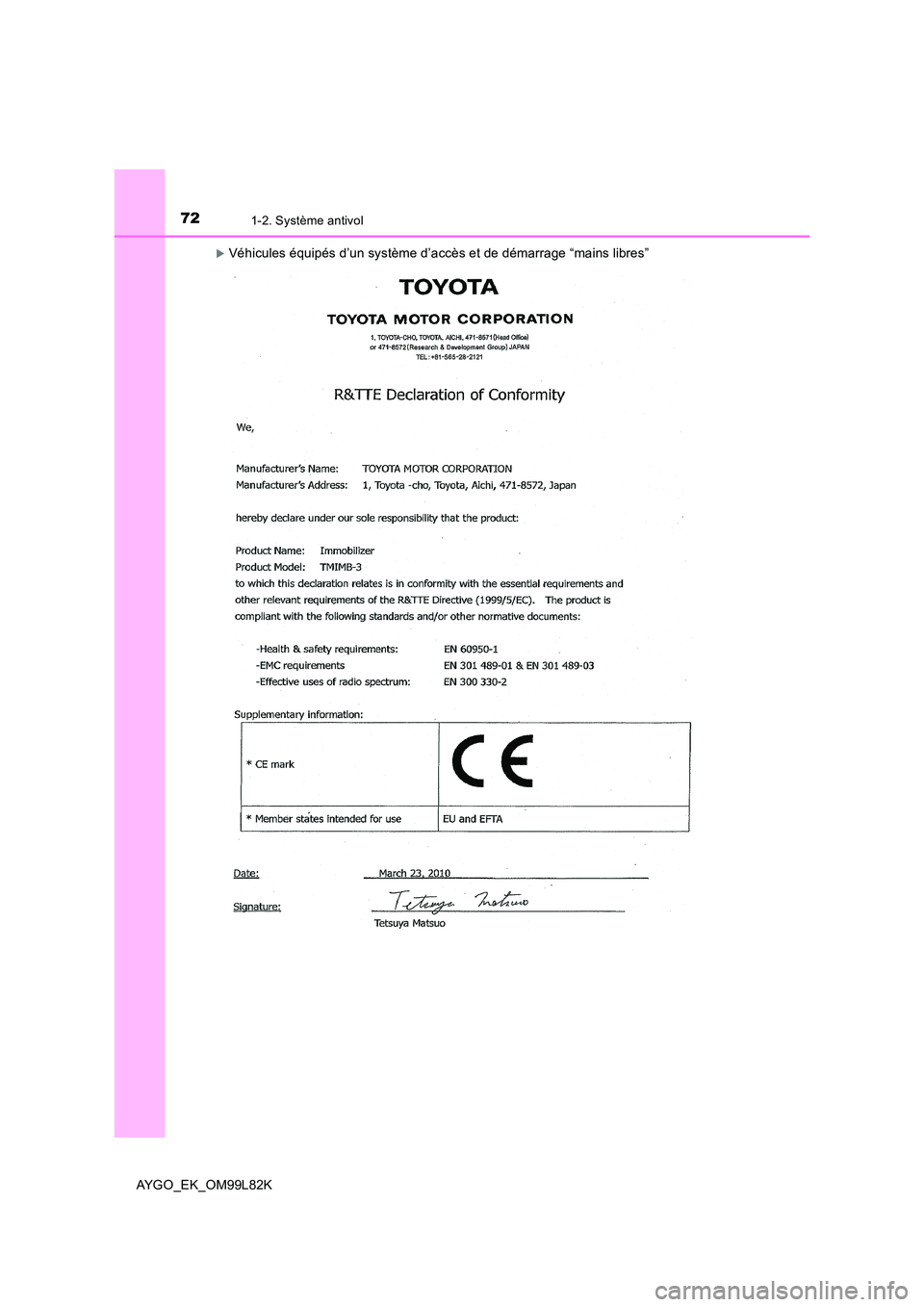

721-2. Système antivol
AYGO_EK_OM99L82K
Véhicules équipés d’un système d’accès et de démarrage “mains libres”

731-2. Système antivol
1
Sécurité routière et antivol
AYGO_EK_OM99L82K

741-2. Système antivol
AYGO_EK_OM99L82K

751-2. Système antivol
1
Sécurité routière et antivol
AYGO_EK_OM99L82K

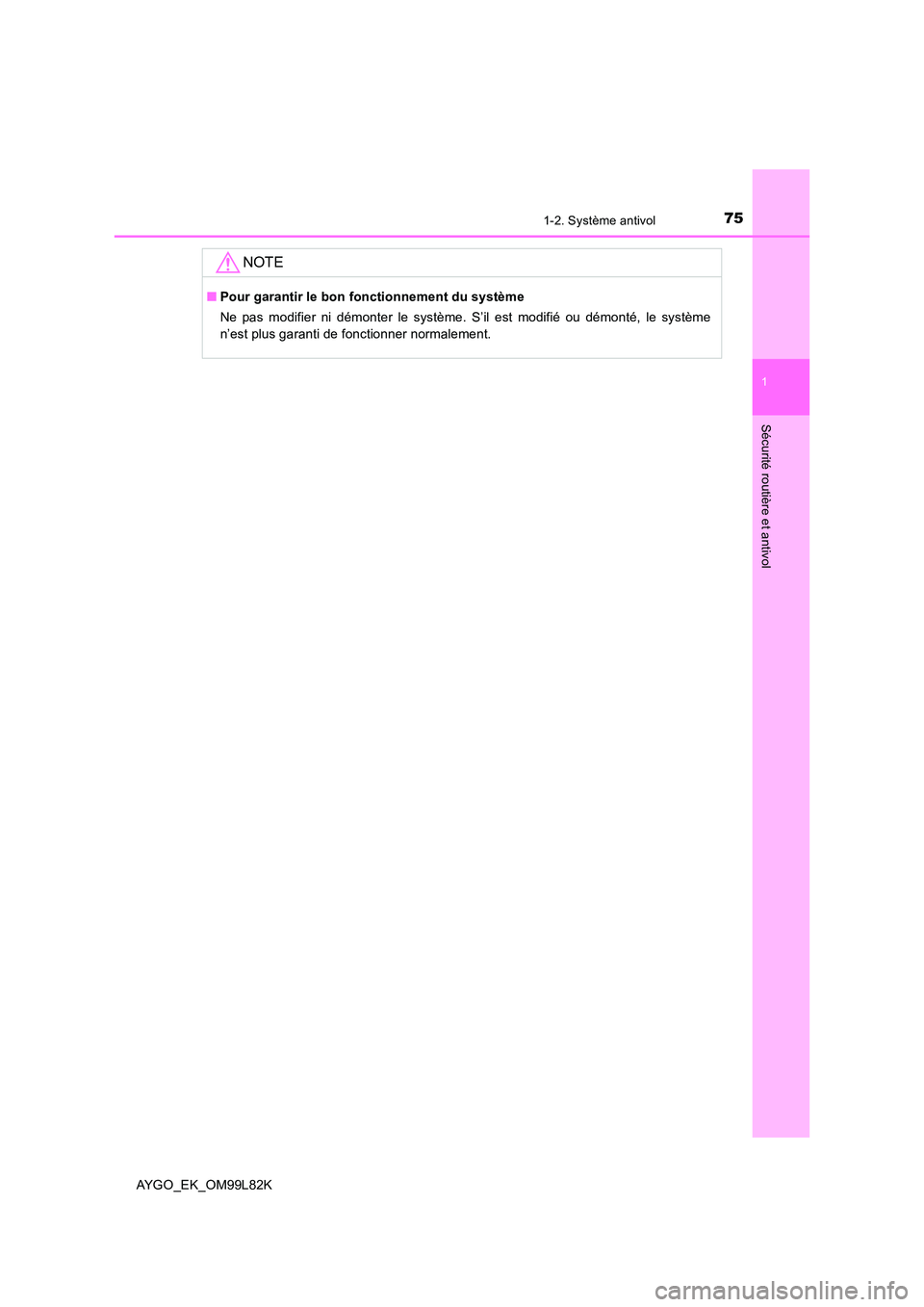

NOTE
■Pour garantir le bon fonctionnement du système
Ne pas modifier ni démonter le système. S’il est modifié ou démonté, le système
n’est plus garanti de fonctionner normalement.

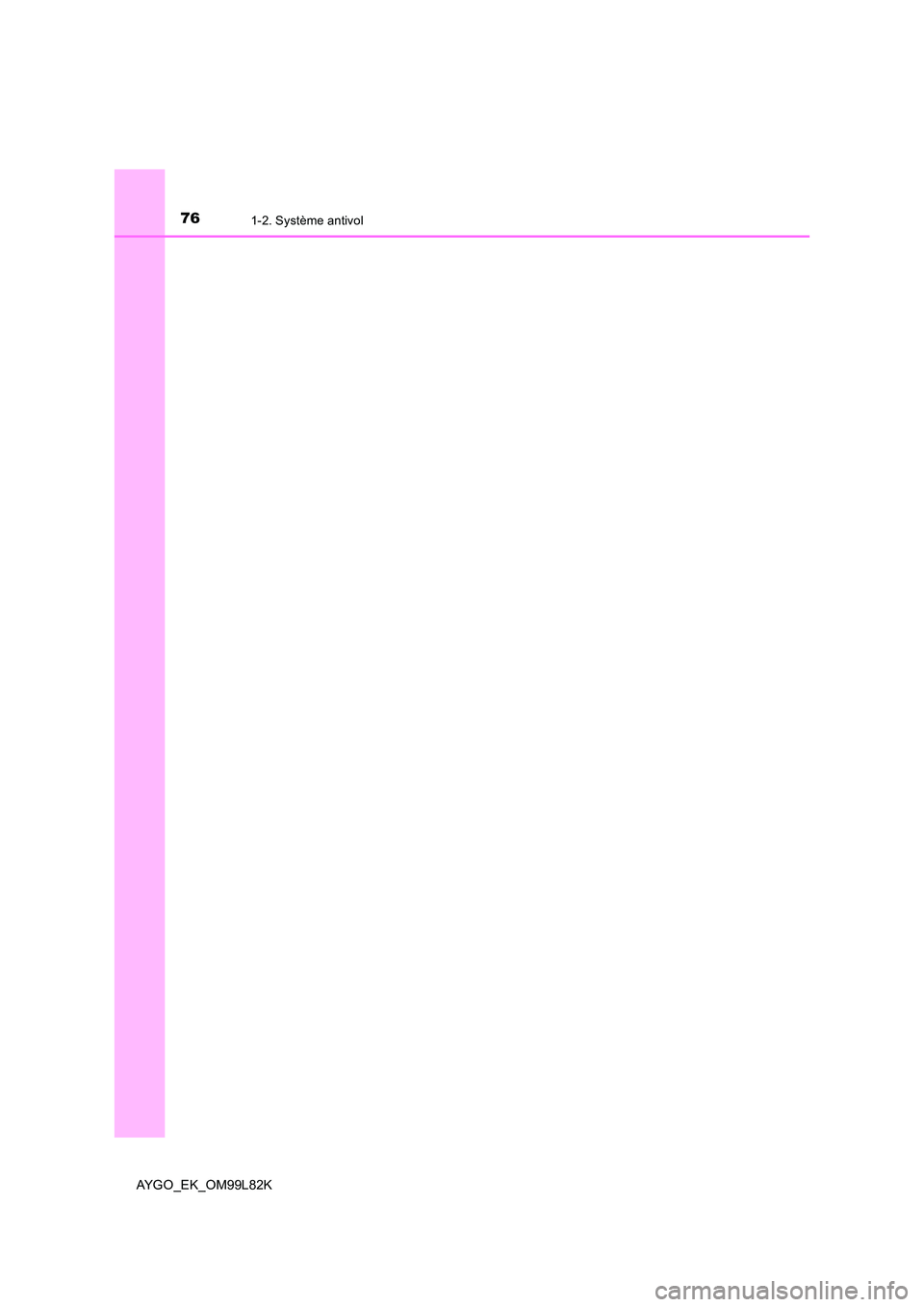

761-2. Système antivol
AYGO_EK_OM99L82K

77
2Combiné d’instruments
AYGO_EK_OM99L82K
2. Combiné d’instruments
Témoins d’alerte
et indicateurs .......................... 78
Instruments et compteurs.......... 83
Écran moniteur de conduite ...... 85

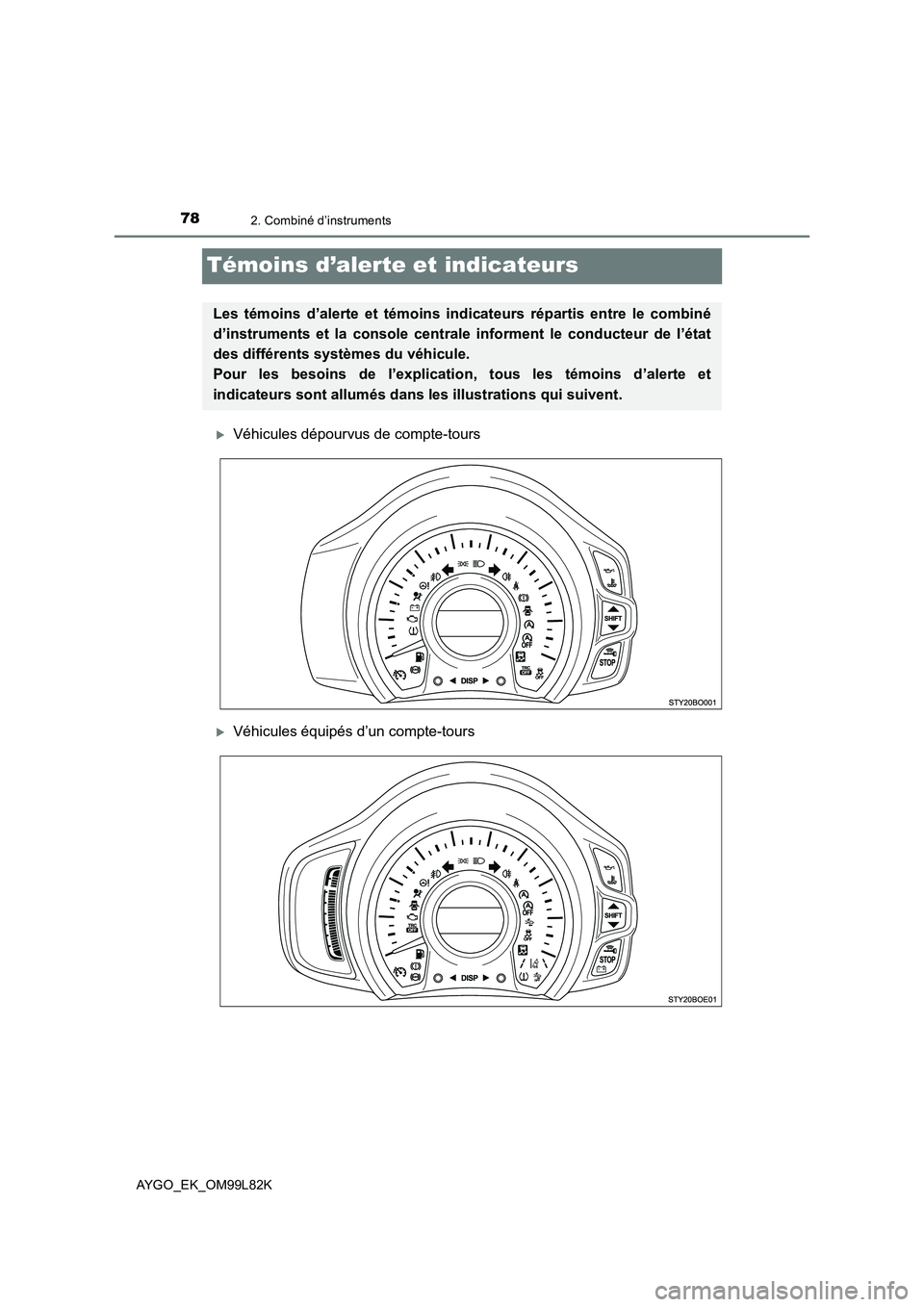

782. Combiné d’instruments
AYGO_EK_OM99L82K
Témoins d’alerte et indicateurs
Véhicules dépourvus de compte-tours
Véhicules équipés d’un compte-tours
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

792. Combiné d’instruments
2
Combiné d’instruments
AYGO_EK_OM99L82K
Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1Témoin d’alerte de système
de freinage ( P. 387)
*1, 2, 6Témoin d’alerte PCS
( P. 390)
*1
Témoin d’alerte du circuit
de charge ( P. 387)
*2, 3, 4
(Jaune)
Témoin de limiteur de
vitesse ( P. 390)
*1Témoin d’alerte de basse
pression d’huile moteur
( P. 387)
*2, 5
Témoin de limiteur de
vitesse ( P. 390)
*1Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( P. 388)
*1, 2, 6
Témoin de désactivation
Stop & Start ( P. 3 9 0 )
*1Témoin d’alerte “STOP”
( P. 388)
*1, 2Témoin de perte
d’adhérence ( P. 391)
*1, 2Témoin d’alerte de boîte de
vitesses robotisée MMT
( P. 388)
*2
(Jaune)
Témoin LDA (P. 391)
*1Témoin indicateur
d’anomalie de
fonctionnement ( P. 389)
*2, 9
(Jaune)
Indicateurs de marquage
de voie ( P. 391)
*1Témoin d’alerte SRS
( P. 389)
*2, 7
(Jaune)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( P. 391, 396)
*1
Témoin d’alerte ABS
( P. 389)
Témoin d’alerte de porte
ouverte ( P. 391)
*1Témoin d’alerte du système
de direction assistée
électrique ( P. 389)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( P. 391)

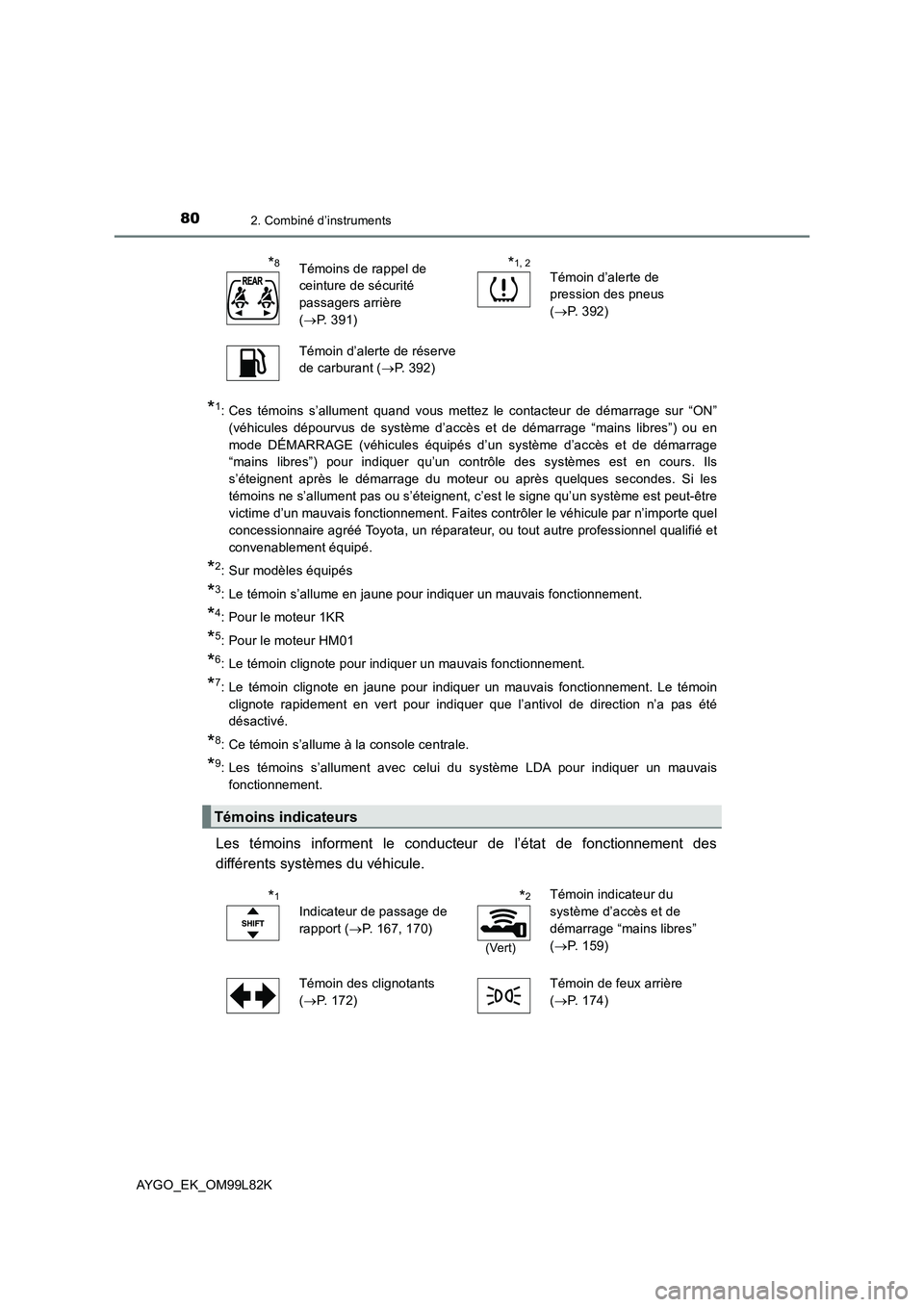

802. Combiné d’instruments
AYGO_EK_OM99L82K
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si les
témoins ne s’allument pas ou s’éteignent, c’est le signe qu’un système est peut-être
victime d’un mauvais fonctionnement. Faites contrôler le véhicule par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin s’allume en jaune pour indiquer un mauvais fonctionnement.
*4: Pour le moteur 1KR
*5: Pour le moteur HM01
*6: Le témoin clignote pour indiquer un mauvais fonctionnement.
*7: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*8: Ce témoin s’allume à la console centrale.
*9: Les témoins s’allument avec celui du système LDA pour indiquer un mauvais
fonctionnement.
Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
*8Témoins de rappel de
ceinture de sécurité
passagers arrière
( P. 391)
*1, 2Témoin d’alerte de
pression des pneus
( P. 392)
Témoin d’alerte de réserve
de carburant ( P. 392)
Témoins indicateurs
*1
Indicateur de passage de
rapport ( P. 167, 170)
*2
(Vert)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( P. 159)
Témoin des clignotants
( P. 172)
Témoin de feux arrière
( P. 174)
