TOYOTA AYGO 2016 Návod na použití (in Czech)

3117-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ

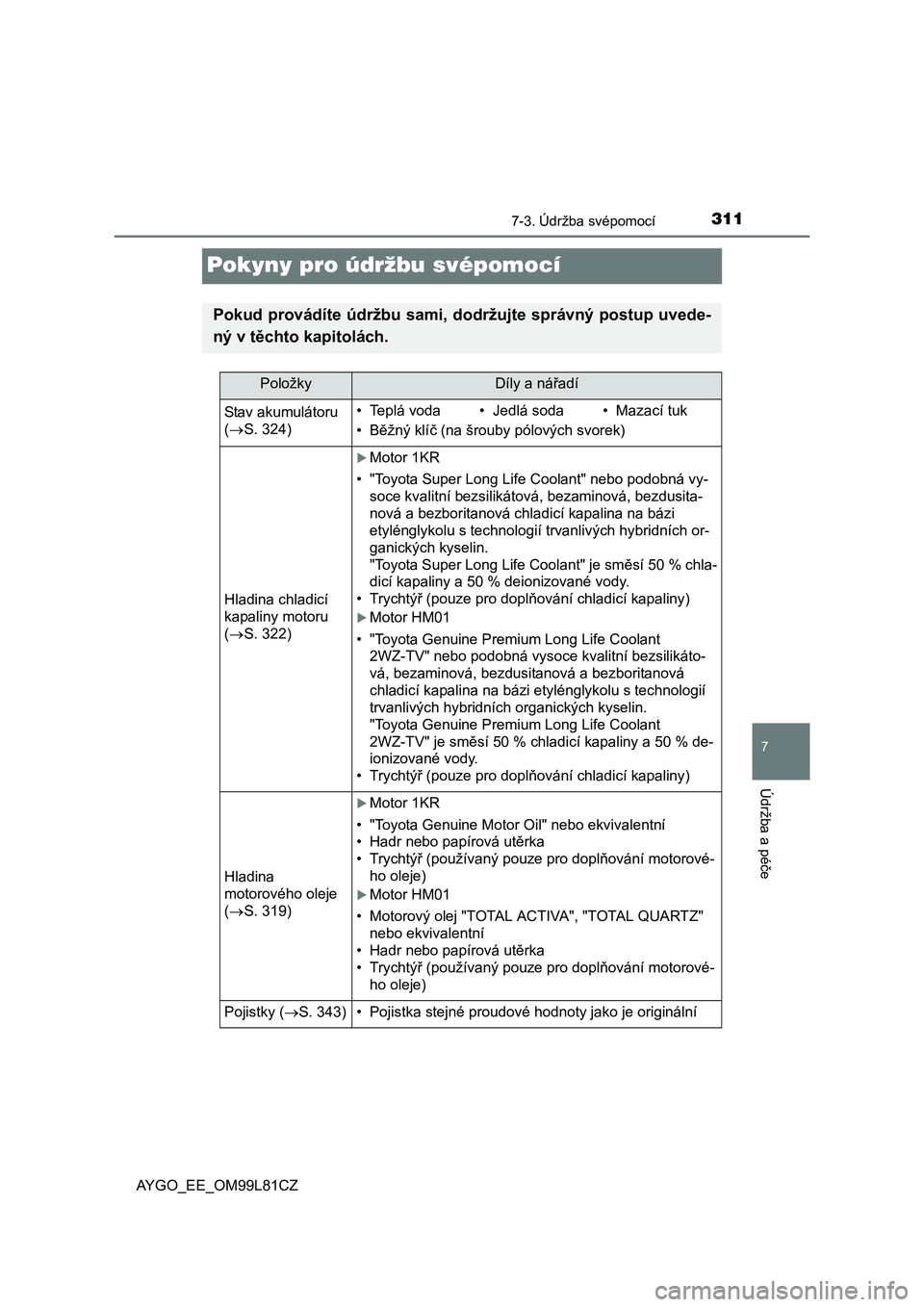

Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 324)• Teplá voda• Jedlá soda• Mazací tuk
•Běžný klíč (na šrouby pólových svorek)
Hladina chladicí
kapaliny motoru
(S. 322)
Motor 1KR
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusita-
nová a bezboritanová chladicí kapalina na bázi
etylénglykolu s technologií trvanlivých hybridních or-
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Motor HM01
• "Toyota Genuine Premium Long Life Coolant
2WZ-TV" nebo podobná vysoce kvalitní bezsilikáto-
vá, bezaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu s technologií
trvanlivých hybridních organických kyselin.
"Toyota Genuine Premium Long Life Coolant
2WZ-TV" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina
motorového oleje
(S. 319)
Motor 1KR
• "Toyota Genuine Motor Oil" nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Motor HM01
• Motorový olej "TOTAL ACTIVA", "TOTAL QUARTZ"
nebo ekvivalentní
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 343)• Pojistka stejné proudové hodnoty jako je originální

3127-3. Údržba svépomocí
AYGO_EE_OM99L81CZ

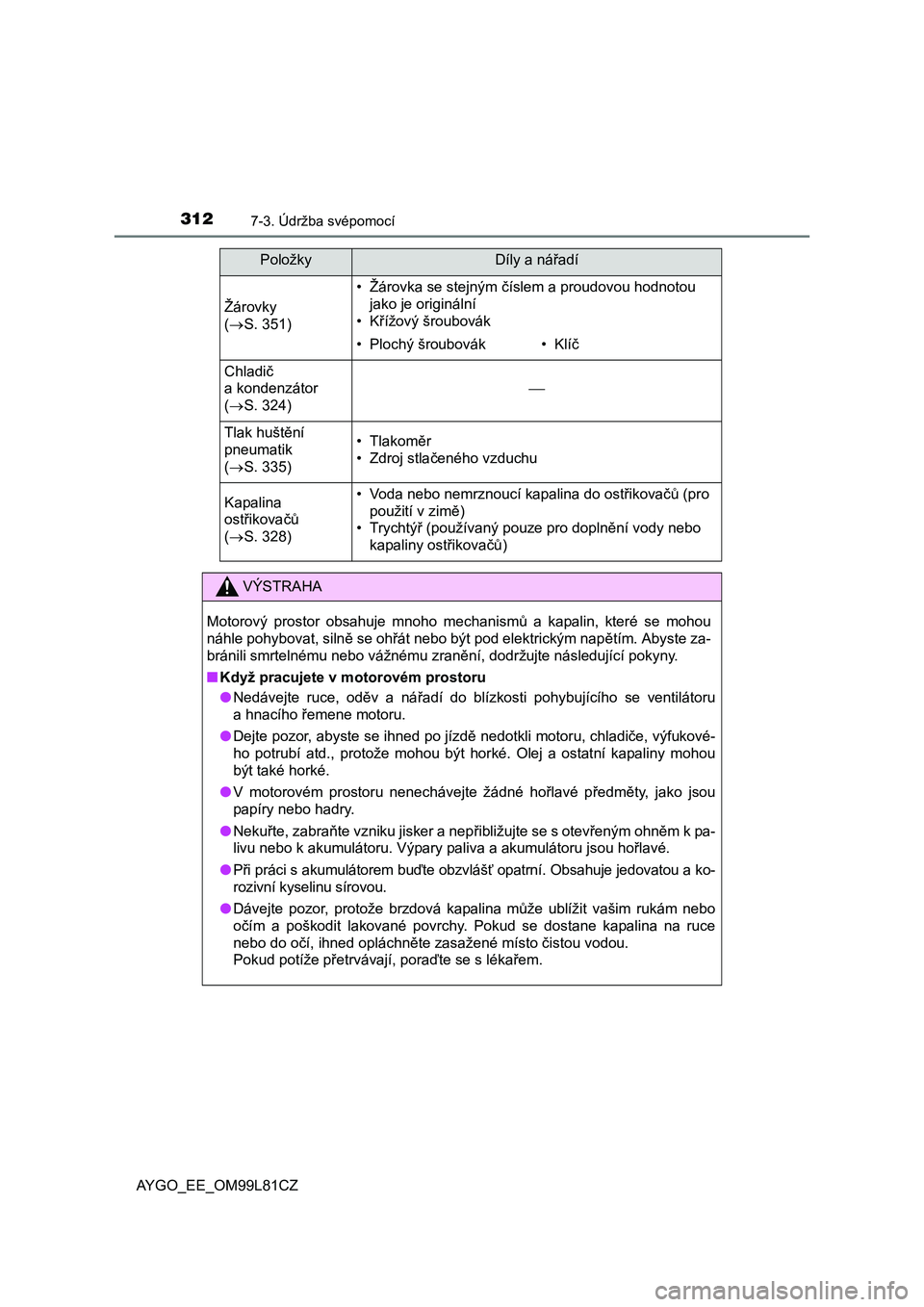

Žárovky
(S. 351)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
•Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič
a kondenzátor
(S. 324)

Tlak huštění
pneumatik
(S. 335)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina
ostřikovačů
(S. 328)• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
PoložkyDíly a nářadí

3137-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ

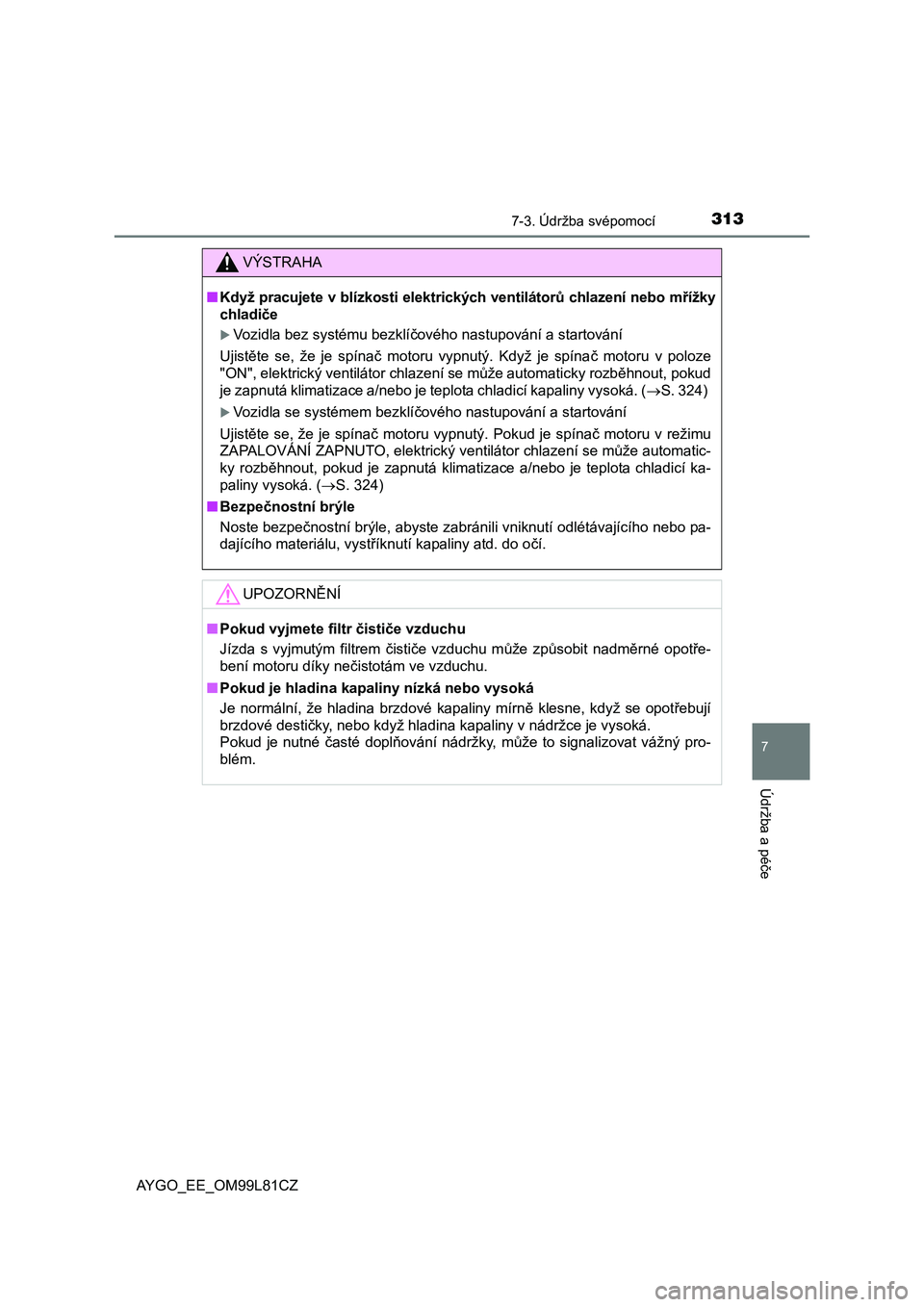

VÝSTRAHA
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče
Vozidla bez systému bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý. Když je spínač motoru v poloze
"ON", elektrický ventilátor chlazení se může automaticky rozběhnout, pokud
je zapnutá klimatizace a/nebo je teplota chladicí kapaliny vysoká. (S. 324)
Vozidla se systémem bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý. Pokud je spínač motoru v režimu
ZAPALOVÁNÍ ZAPNUTO, elektrický ventilátor chlazení se může automatic-
ky rozběhnout, pokud je zapnutá klimatizace a/nebo je teplota chladicí ka-
paliny vysoká. (S. 324)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.
UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

3147-3. Údržba svépomocí
AYGO_EE_OM99L81CZ

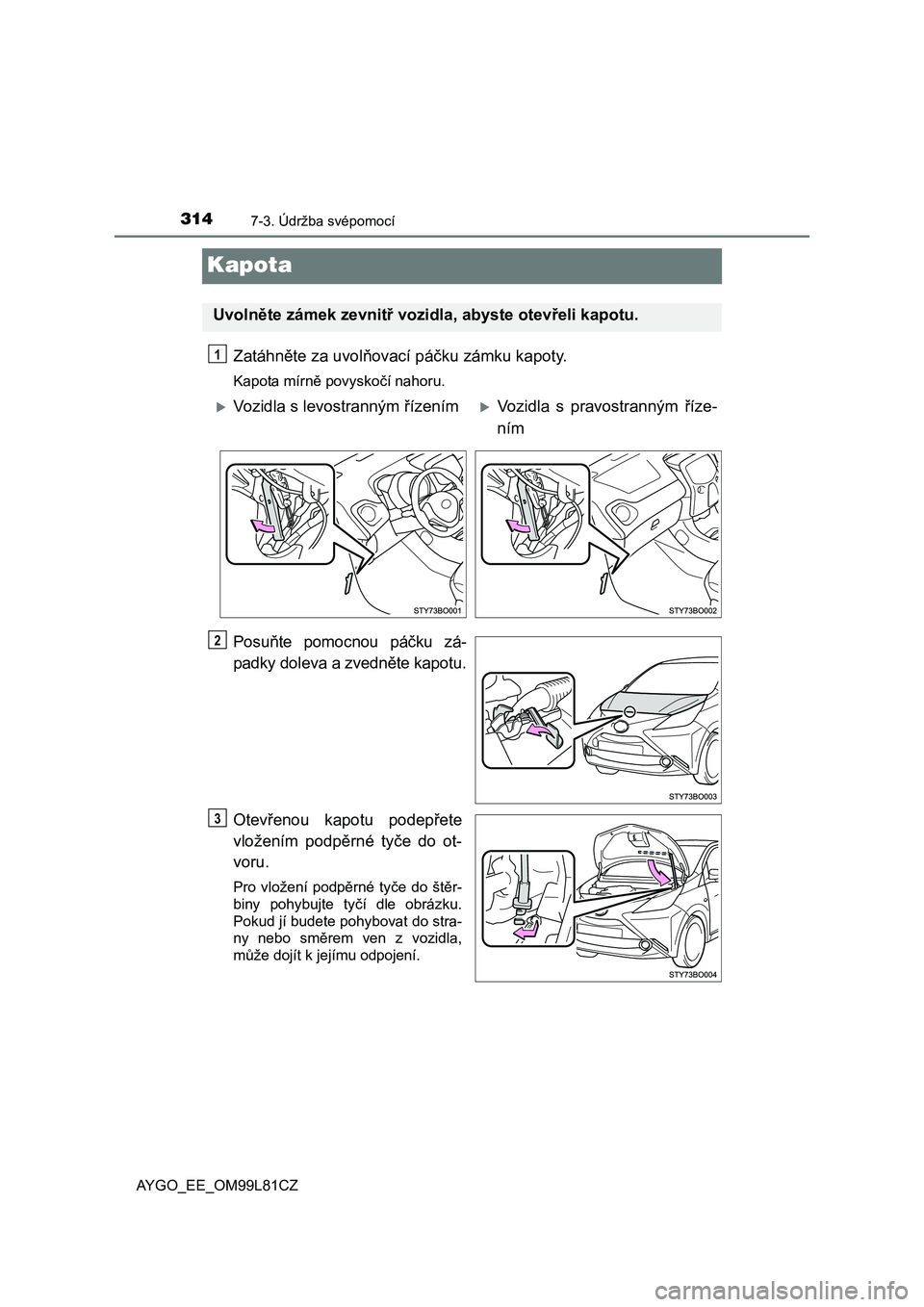

Kapota
Zatáhněte za uvolňovací páčku zámku kapoty.
Kapota mírně povyskočí nahoru.
Posuňte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Pro vložení podpěrné tyče do štěr-
biny pohybujte tyčí dle obrázku.
Pokud jí budete pohybovat do stra-
ny nebo směrem ven z vozidla,
může dojít k jejímu odpojení.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním
2
3

3157-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ

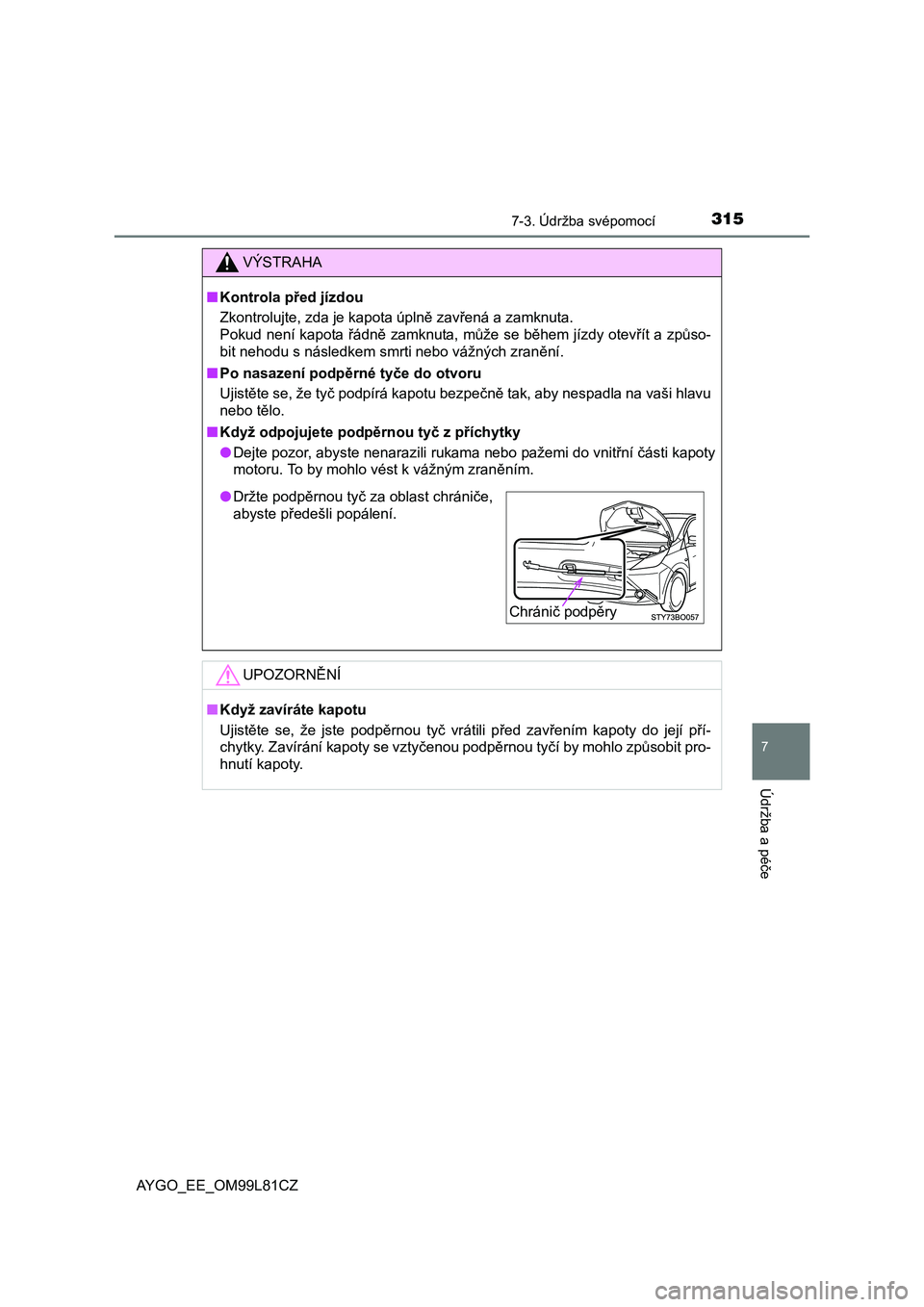

VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
■Když odpojujete podpěrnou tyč z příchytky
●Dejte pozor, abyste nenarazili rukama nebo pažemi do vnitřní části kapoty
motoru. To by mohlo vést k vážným zraněním.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty se vztyčenou podpěrnou tyčí by mohlo způsobit pro-
hnutí kapoty.
●Držte podpěrnou tyč za oblast chrániče,
abyste předešli popálení.
Chránič podpěry

3167-3. Údržba svépomocí
AYGO_EE_OM99L81CZ

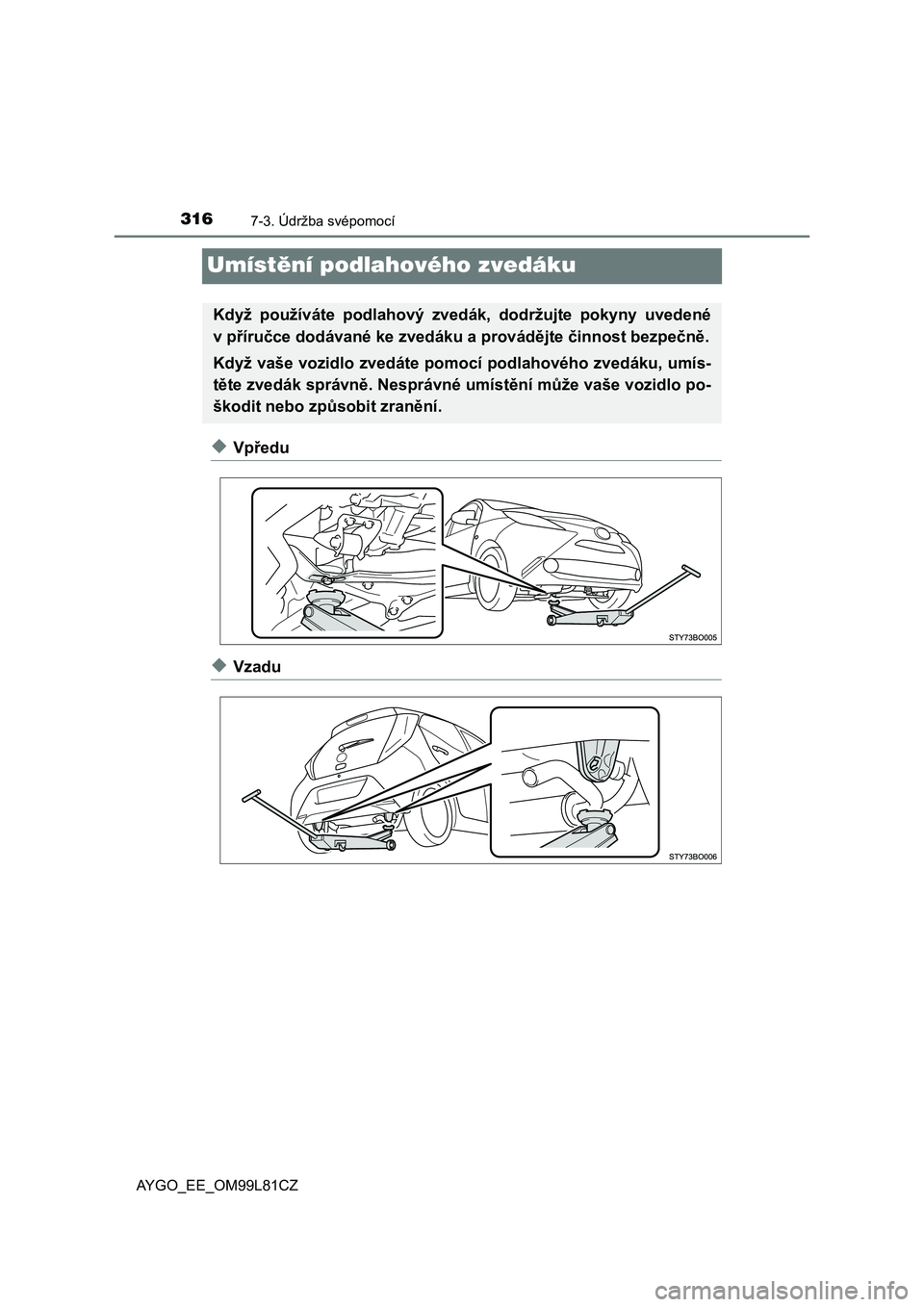

Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
vpříručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

3177-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ

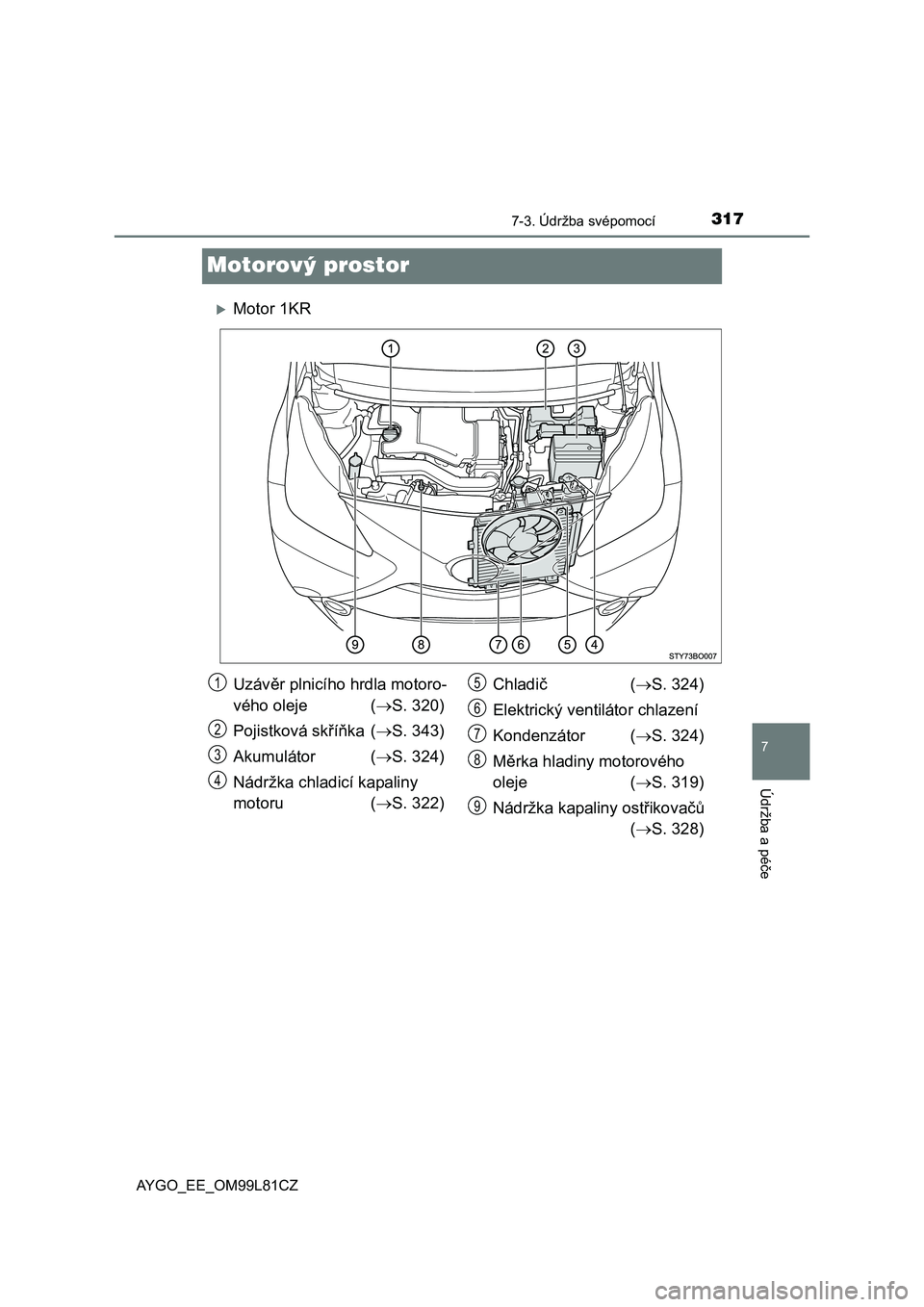

Motorový prostor
Motor 1KR
Uzávěr plnicího hrdla motoro-
vého oleje (S. 320)
Pojistková skříňka (S. 343)
Akumulátor (S. 324)
Nádržka chladicí kapaliny
motoru (S. 322)Chladič (S. 324)
Elektrický ventilátor chlazení
Kondenzátor (S. 324)
Měrka hladiny motorového
oleje (S. 319)
Nádržka kapaliny ostřikovačů
(S. 328)1
2
3
4
5
6
7
8
9

3187-3. Údržba svépomocí
AYGO_EE_OM99L81CZ
Motor HM01
Nádržka chladicí kapaliny mo-
toru (S. 322)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 320)
Pojistková skříňka (S. 343)
Akumulátor (S. 324)Chladič (S. 324)
Elektrický ventilátor chlazení
Kondenzátor (S. 324)
Měrka hladiny motorového
oleje (S. 319)
Nádržka kapaliny ostřikovačů
(S. 328)1
2
3
4
5
6
7
8
9

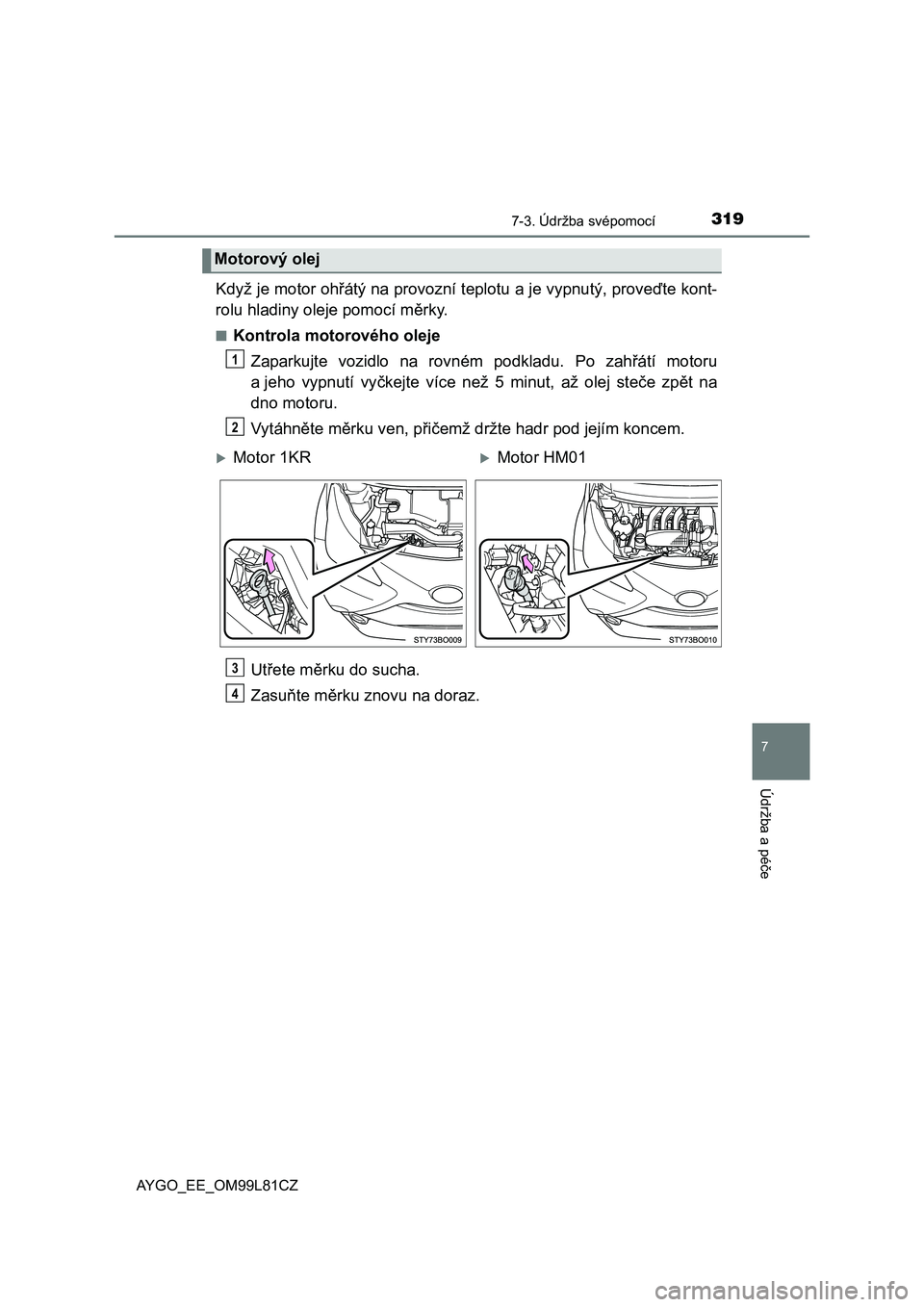

3197-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru
a jeho vypnutí vyčkejte více než 5 minut, až olej steče zpět na
dno motoru.
Vytáhněte měrku ven, přičemž držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Motorový olej
1
2
Motor 1KRMotor HM01
3
4

3207-3. Údržba svépomocí
AYGO_EE_OM99L81CZ

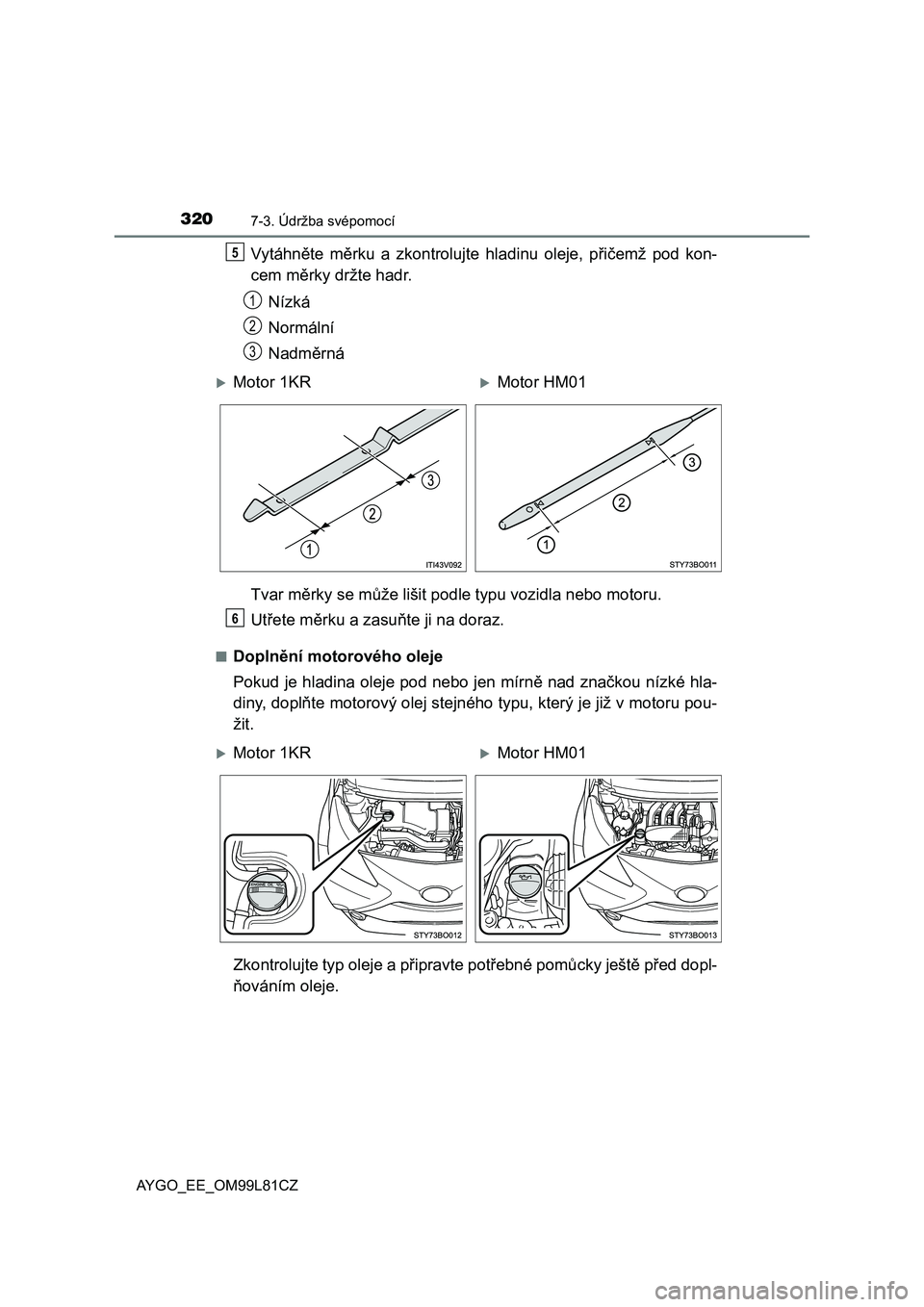

Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mírně nad značkou nízké hla-
diny, doplňte motorový olej stejného typu, který je již v motoru pou-
žit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
5
1
2
3
Motor 1KRMotor HM01
6
Motor 1KRMotor HM01
