TOYOTA AYGO 2016 Návod na použití (in Czech)

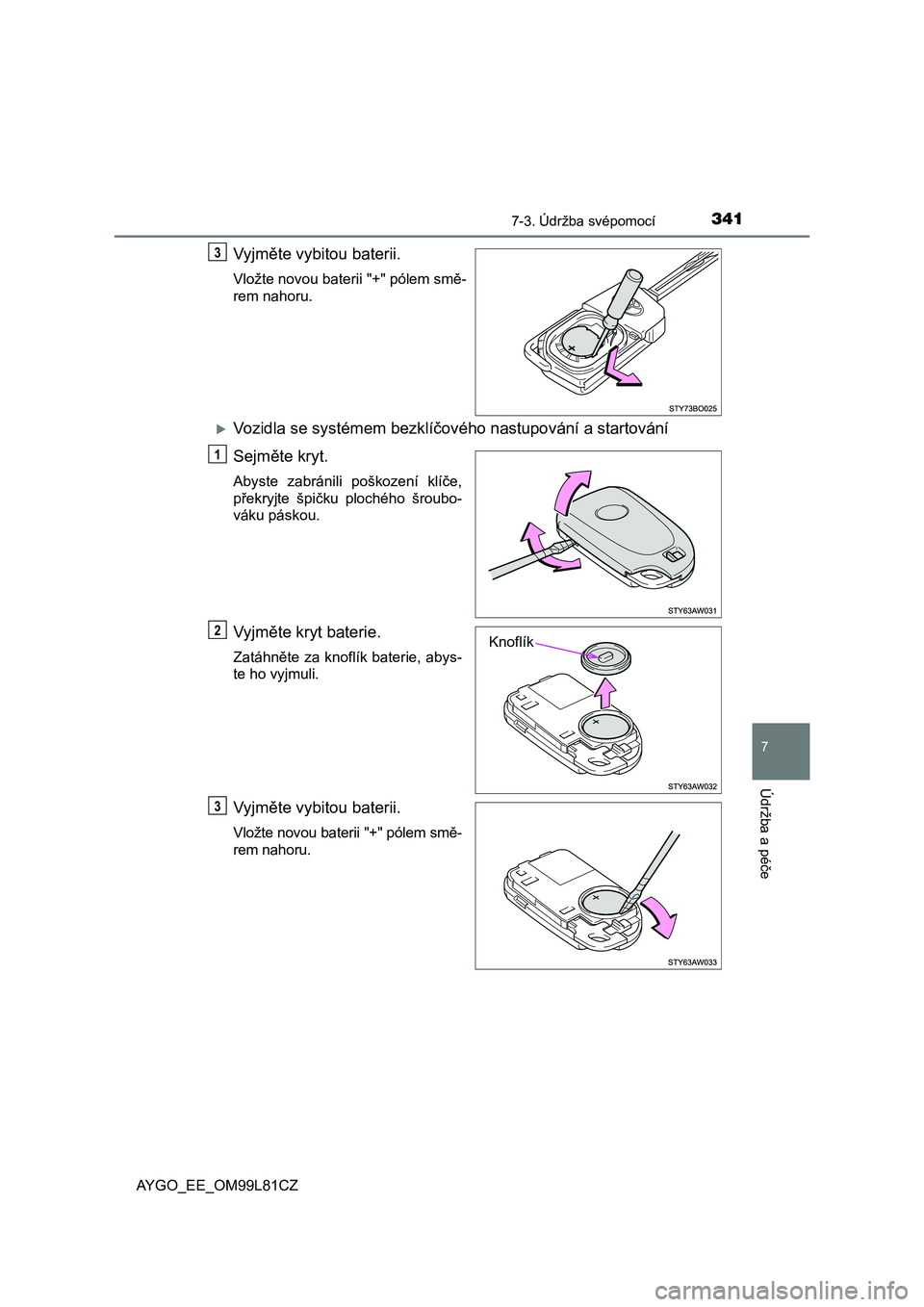

3417-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
Vozidla se systémem bezklíčového nastupování a startování
Sejměte kryt.
Abyste zabránili poškození klíče,
překryjte špičku plochého šroubo-
váku páskou.
Vyjměte kryt baterie.
Zatáhněte za knoflík baterie, abys-
te ho vyjmuli.
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
3
1
Knoflík2
3

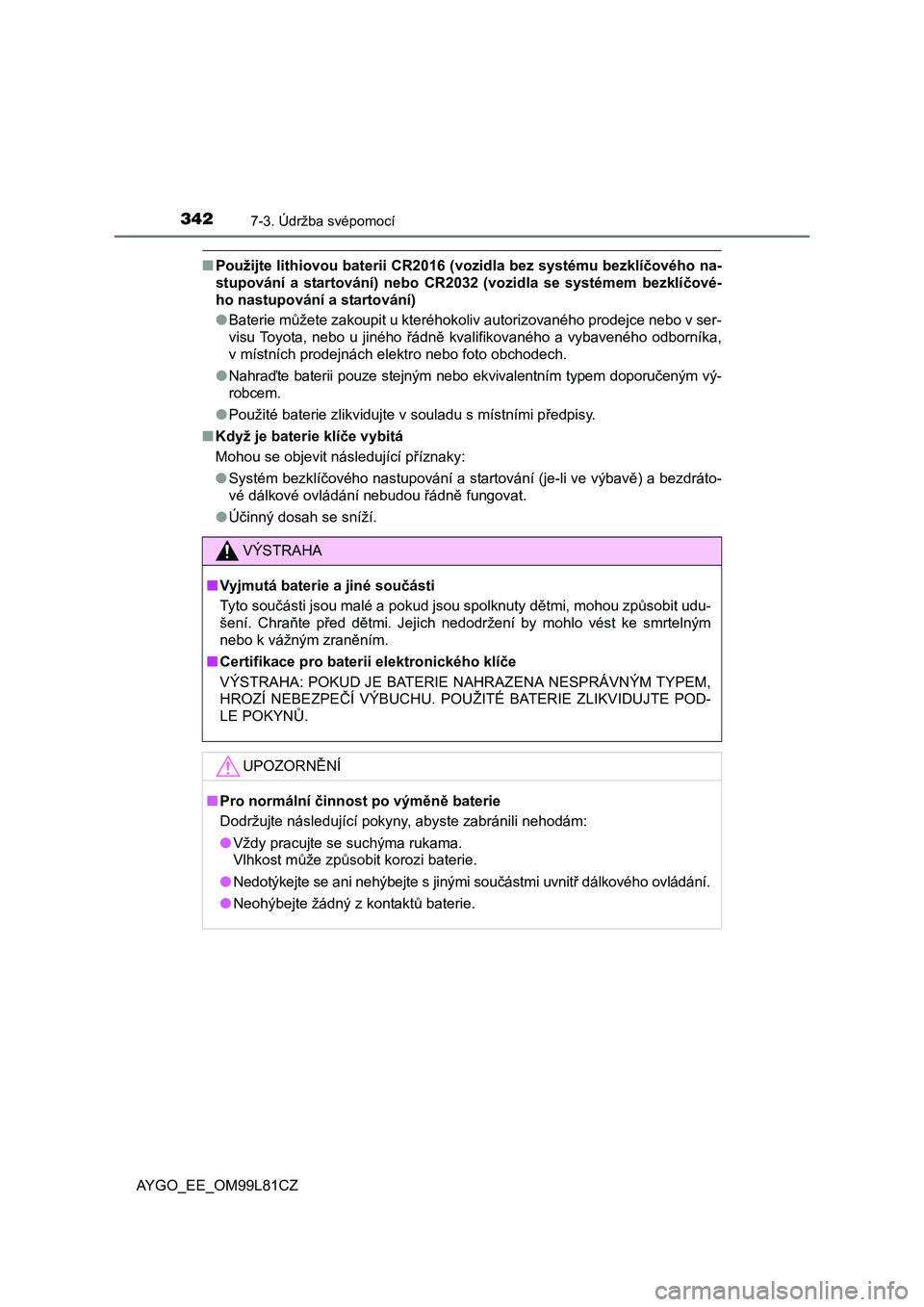

3427-3. Údržba svépomocí
AYGO_EE_OM99L81CZ
■Použijte lithiovou baterii CR2016 (vozidla bez systému bezklíčového na-
stupování a startování) nebo CR2032 (vozidla se systémem bezklíčové-
ho nastupování a startování)
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného odborníka,
v místních prodejnách elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným vý-
robcem.
●Použité baterie zlikvidujte v souladu s místními předpisy.
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém bezklíčového nastupování a startování (je-li ve výbavě) a bezdráto-
vé dálkové ovládání nebudou řádně fungovat.
●Účinný dosah se sníží.
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Ty t o s o učásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro baterii elektronického klíče
VÝSTRAHA: POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM,
HROZÍ NEBEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE POD-
LE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

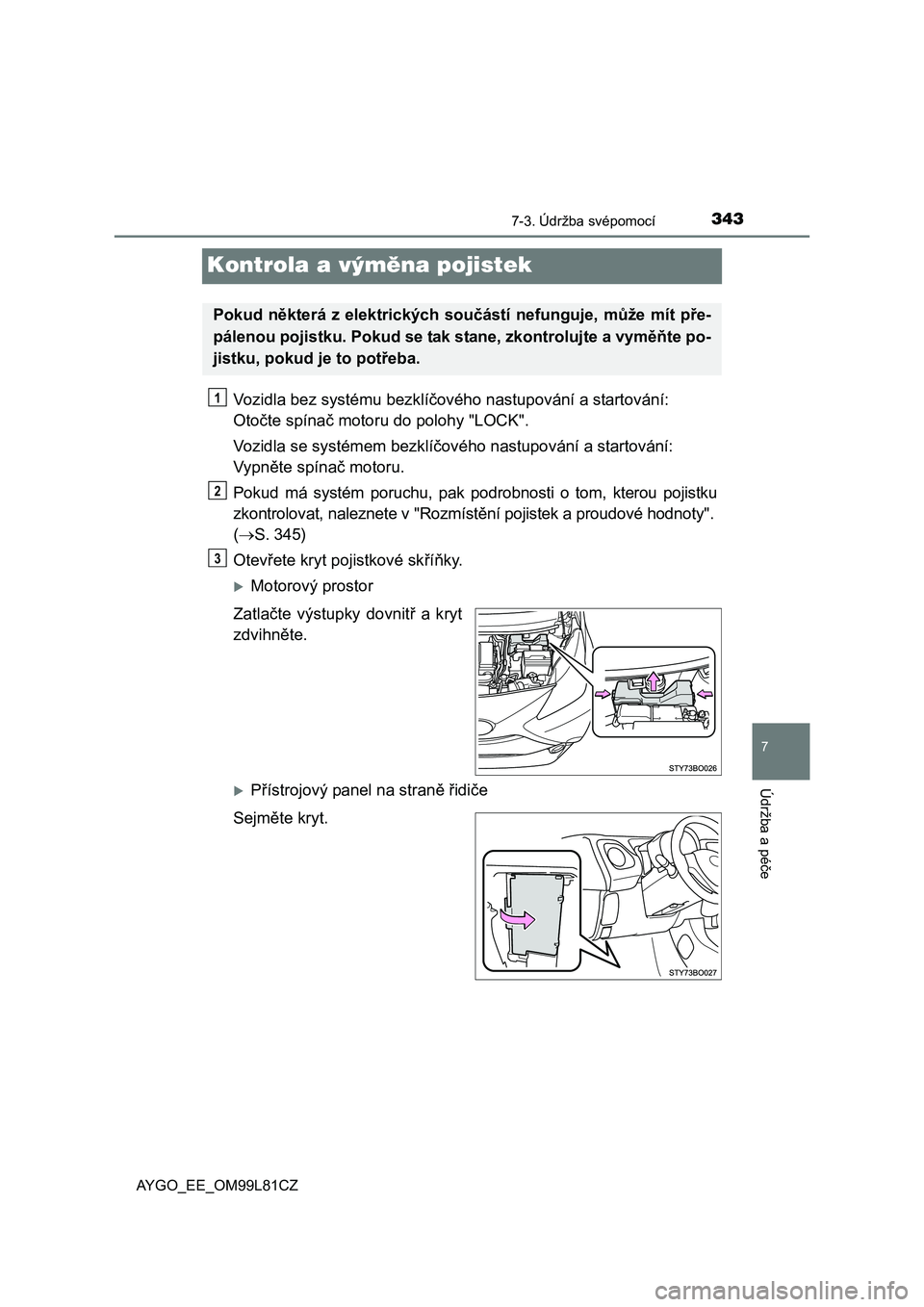

3437-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ
Kontrola a výměna pojistek
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Vypněte spínač motoru.
Pokud má systém poruchu, pak podrobnosti o tom, kterou pojistku
zkontrolovat, naleznete v "Rozmístění pojistek a proudové hodnoty".
(S. 345)
Otevřete kryt pojistkové skříňky.
Motorový prostor
Zatlačte výstupky dovnitř a kryt
zdvihněte.
Přístrojový panel na straně řidiče
Sejměte kryt.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
3

3447-3. Údržba svépomocí
AYGO_EE_OM99L81CZ
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A, B a C:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodnoty.
Ty p D :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
jiného řádně kvalifikovaného a vybaveného odborníka.
4
5
1
2
Ty p ATy p B
Ty p CTy p D

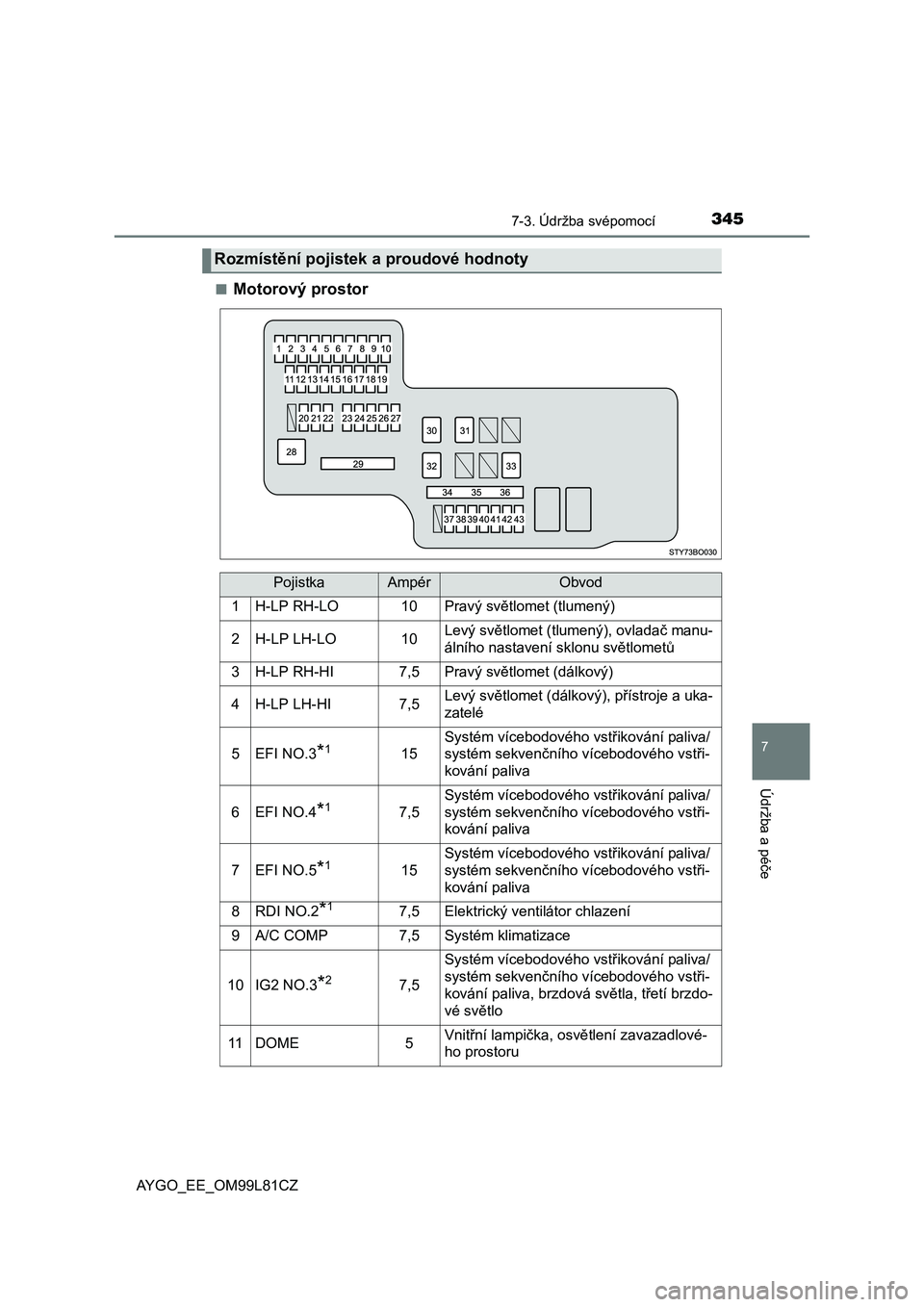

3457-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ■
Motorový prostor
Rozmístění pojistek a proudové hodnoty
PojistkaAmpérObvod
1H-LP RH-LO10Pravý světlomet (tlumený)
2H-LP LH-LO10Levý světlomet (tlumený), ovladač manu-
álního nastavení sklonu světlometů
3H-LP RH-HI7,5Pravý světlomet (dálkový)
4H-LP LH-HI7,5Levý světlomet (dálkový), přístroje a uka-
zatelé
5EFI NO.3*115
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
6EFI NO.4*17,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
7EFI NO.5*115
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
8RDI NO.2*17,5Elektrický ventilátor chlazení
9A/C COMP7,5Systém klimatizace
10IG2 NO.3*27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, brzdová světla, třetí brzdo-
vé světlo
11DOME5Vnitřní lampička, osvětlení zavazadlové-
ho prostoru

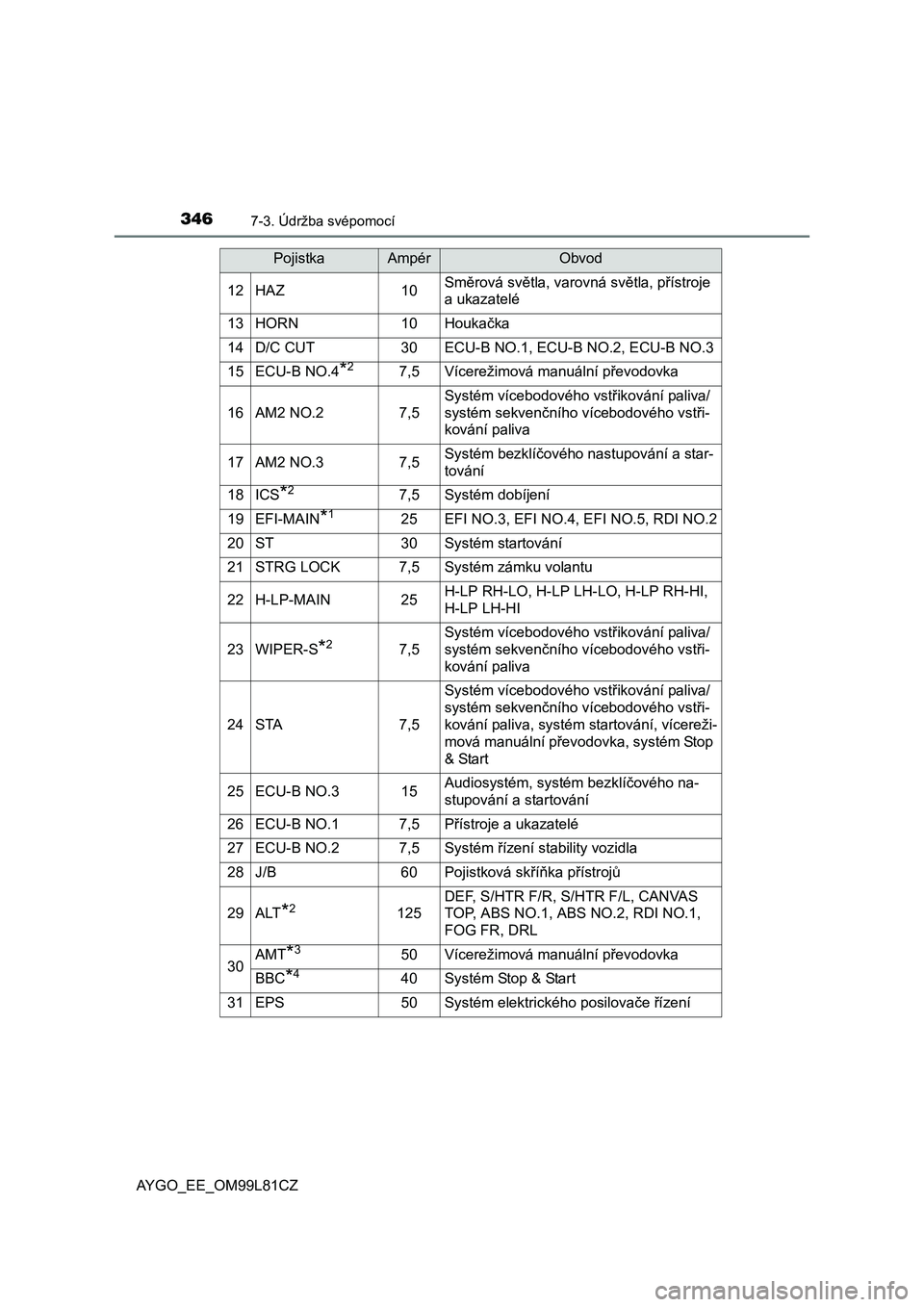

3467-3. Údržba svépomocí
AYGO_EE_OM99L81CZ
12HAZ10Směrová světla, varovná světla, přístroje
a ukazatelé
13HORN10Houkačka
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Vícerežimová manuální převodovka
16AM2 NO.27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
17AM2 NO.37,5Systém bezklíčového nastupování a star-
tování
18ICS*27,5Systém dobíjení
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Systém startování
21STRG LOCK7,5Systém zámku volantu
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
24STA7,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, systém startování, vícereži-
mová manuální převodovka, systém Stop
& Start
25ECU-B NO.315Audiosystém, systém bezklíčového na-
stupování a startování
26ECU-B NO.17,5Přístroje a ukazatelé
27ECU-B NO.27,5Systém řízení stability vozidla
28J/B60Pojistková skříňka přístrojů
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO.1, ABS NO.2, RDI NO.1,
FOG FR, DRL
30AMT*350Vícerežimová manuální převodovka
BBC*440Systém Stop & Start
31EPS50Systém elektrického posilovače řízení
PojistkaAmpérObvod

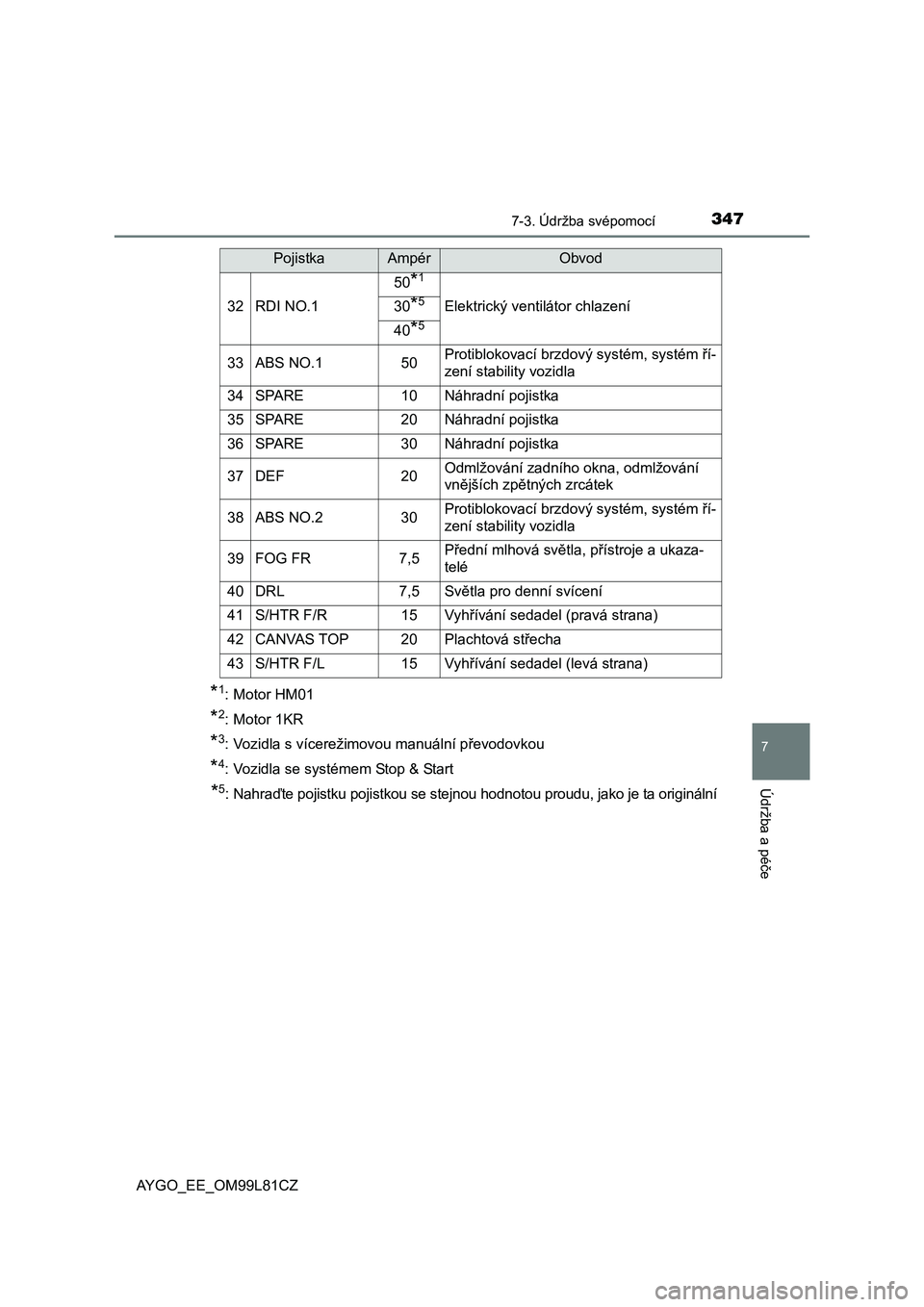

3477-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ
*1: Motor HM01
*2: Motor 1KR
*3: Vozidla s vícerežimovou manuální převodovkou
*4: Vozidla se systémem Stop & Start
*5:Nahraďte pojistku pojistkou se stejnou hodnotou proudu, jako je ta originální
32RDI NO.1
50*1
Elektrický ventilátor chlazení30*5
40*5
33ABS NO.150Protiblokovací brzdový systém, systém ří-
zení stability vozidla
34SPARE10Náhradní pojistka
35SPARE20Náhradní pojistka
36SPARE30Náhradní pojistka
37DEF20Odmlžování zadního okna, odmlžování
vnějších zpětných zrcátek
38ABS NO.230Protiblokovací brzdový systém, systém ří-
zení stability vozidla
39FOG FR7,5Přední mlhová světla, přístroje a ukaza-
telé
40DRL7,5Světla pro denní svícení
41S/HTR F/R15Vyhřívání sedadel (pravá strana)
42CANVAS TOP20Plachtová střecha
43S/HTR F/L15Vyhřívání sedadel (levá strana)
PojistkaAmpérObvod

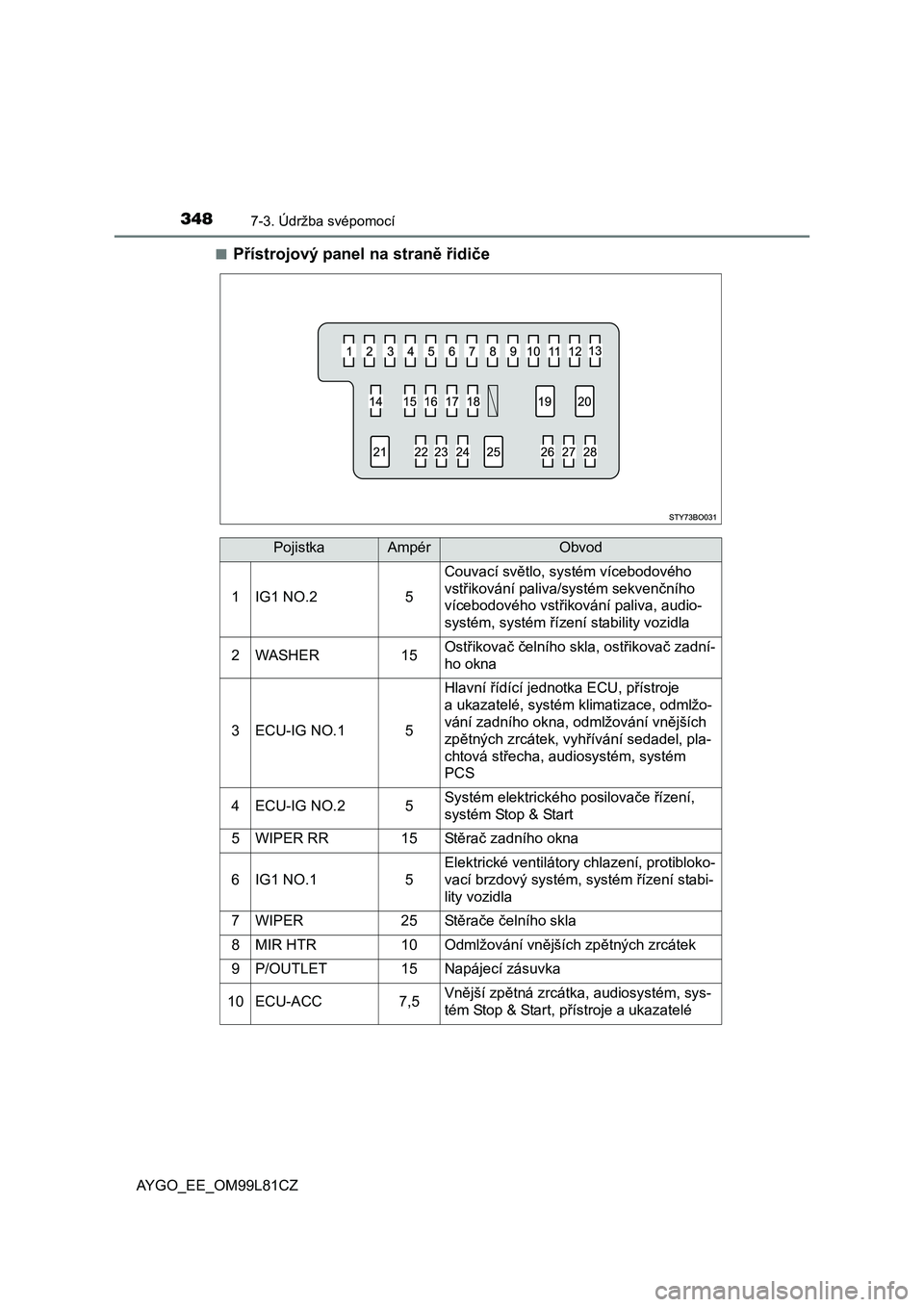

3487-3. Údržba svépomocí
AYGO_EE_OM99L81CZ■
Přístrojový panel na straně řidiče
PojistkaAmpérObvod
1IG1 NO.25
Couvací světlo, systém vícebodového
vstřikování paliva/systém sekvenčního
vícebodového vstřikování paliva, audio-
systém, systém řízení stability vozidla
2WASHER15Ostřikovač čelního skla, ostřikovač zadní-
ho okna
3ECU-IG NO.15
Hlavní řídící jednotka ECU, přístroje
a ukazatelé, systém klimatizace, odmlžo-
vání zadního okna, odmlžování vnějších
zpětných zrcátek, vyhřívání sedadel, pla-
chtová střecha, audiosystém, systém
PCS
4ECU-IG NO.25Systém elektrického posilovače řízení,
systém Stop & Start
5WIPER RR15Stěrač zadního okna
6IG1 NO.15
Elektrické ventilátory chlazení, protibloko-
vací brzdový systém, systém řízení stabi-
lity vozidla
7WIPER25Stěrače čelního skla
8MIR HTR10Odmlžování vnějších zpětných zrcátek
9P/OUTLET15Napájecí zásuvka
10ECU-ACC7,5Vnější zpětná zrcátka, audiosystém, sys-
tém Stop & Start, přístroje a ukazatelé

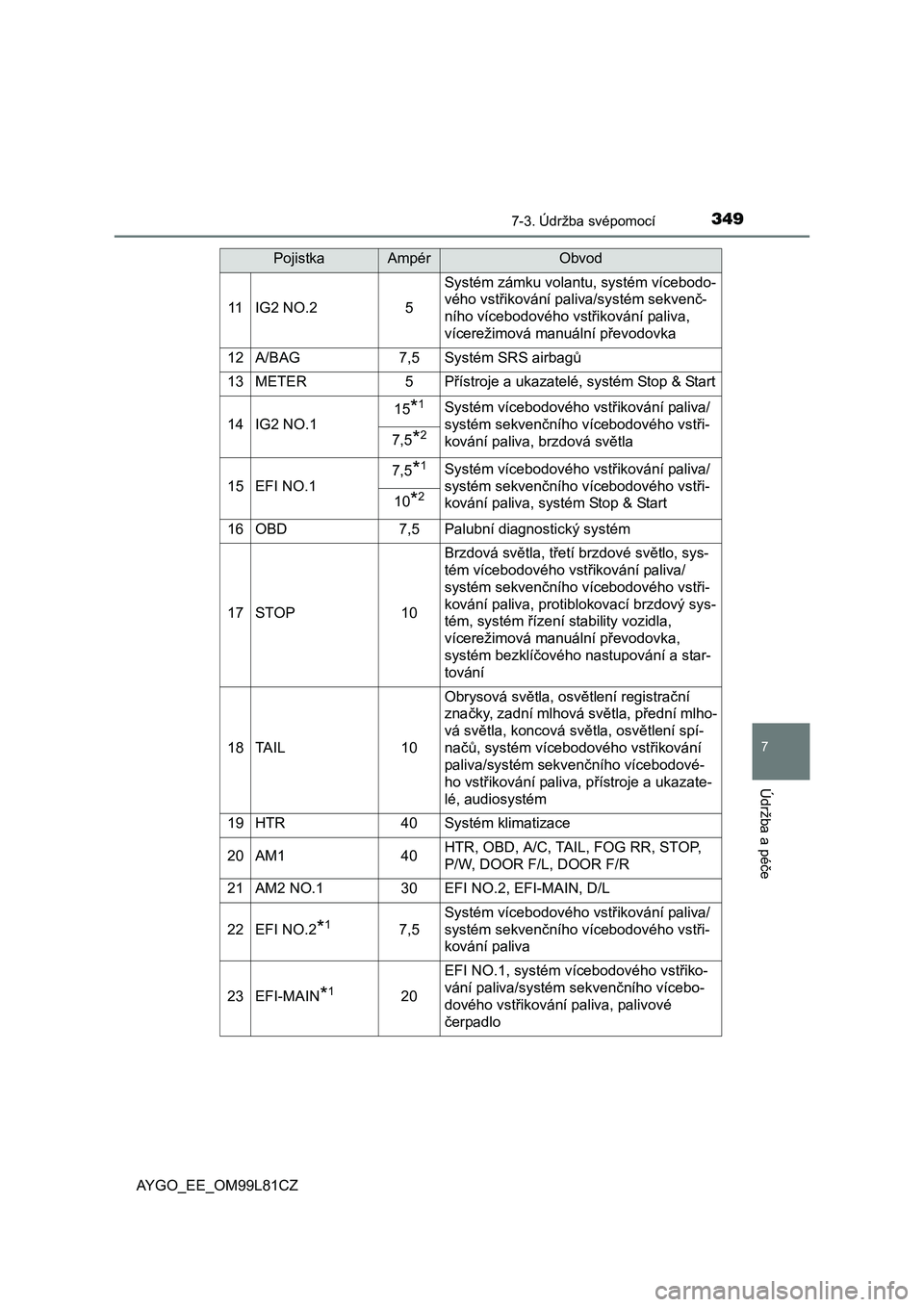

3497-3. Údržba svépomocí
7
Údržba a péče
AYGO_EE_OM99L81CZ
11IG2 NO.25
Systém zámku volantu, systém vícebodo-
vého vstřikování paliva/systém sekvenč-
ního vícebodového vstřikování paliva,
vícerežimová manuální převodovka
12A/BAG7,5Systém SRS airbagů
13METER5Přístroje a ukazatelé, systém Stop & Start
14IG2 NO.115*1Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, brzdová světla
7,5*2
15EFI NO.17,5*1Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, systém Stop & Start
10*2
16OBD7,5Palubní diagnostický systém
17STOP10
Brzdová světla, třetí brzdové světlo, sys-
tém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva, protiblokovací brzdový sys-
tém, systém řízení stability vozidla,
vícerežimová manuální převodovka,
systém bezklíčového nastupování a star-
tování
18TA I L10
Obrysová světla, osvětlení registrační
značky, zadní mlhová světla, přední mlho-
vá světla, koncová světla, osvětlení spí-
načů, systém vícebodového vstřikování
paliva/systém sekvenčního vícebodové-
ho vstřikování paliva, přístroje a ukazate-
lé, audiosystém
19HTR40Systém klimatizace
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.2*17,5
Systém vícebodového vstřikování paliva/
systém sekvenčního vícebodového vstři-
kování paliva
23EFI-MAIN*120
EFI NO.1, systém vícebodového vstřiko-
vání paliva/systém sekvenčního vícebo-
dového vstřikování paliva, palivové
čerpadlo
PojistkaAmpérObvod

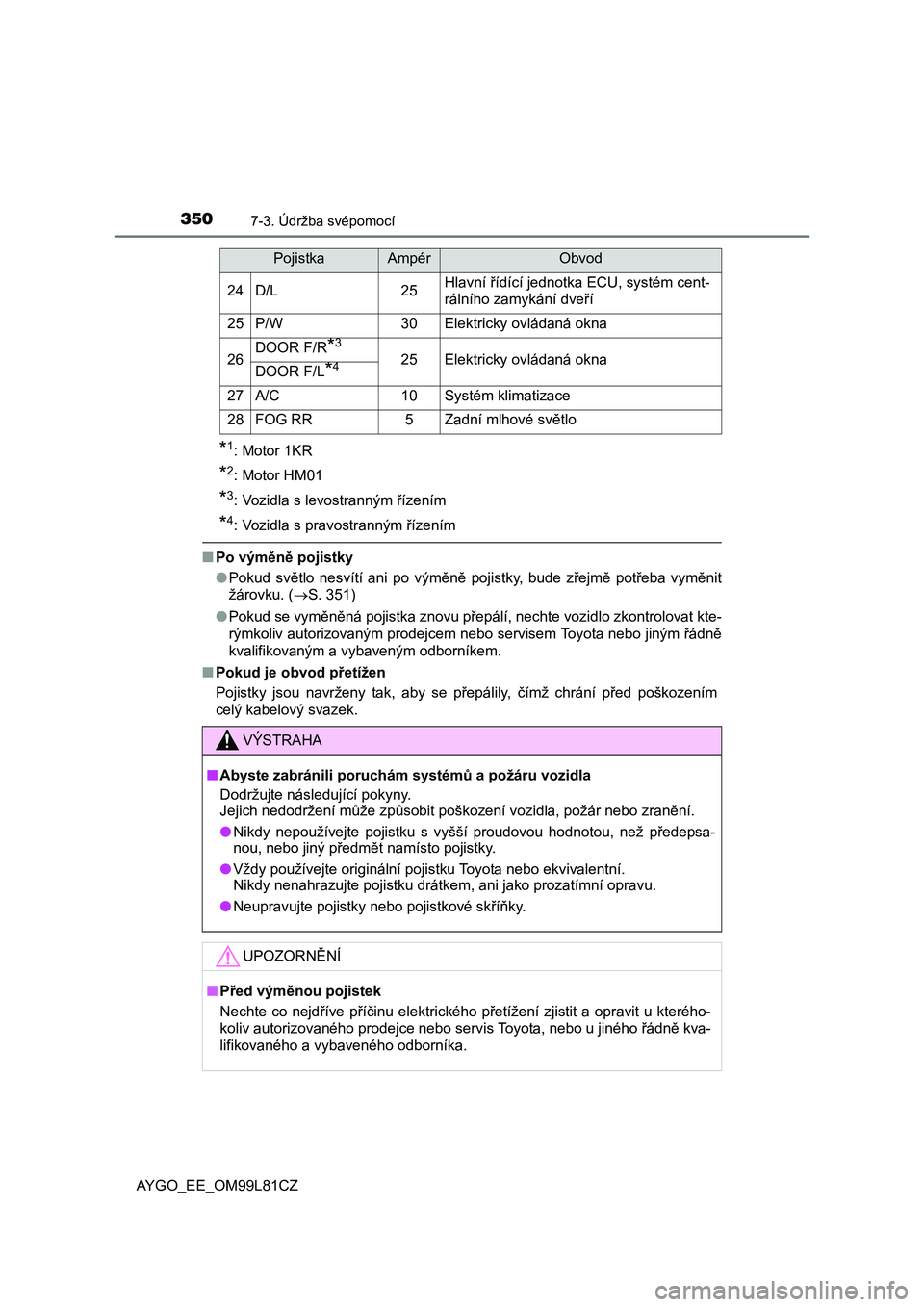

3507-3. Údržba svépomocí
AYGO_EE_OM99L81CZ
*1: Motor 1KR
*2: Motor HM01
*3: Vozidla s levostranným řízením
*4: Vozidla s pravostranným řízením
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 351)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
24D/L25Hlavní řídící jednotka ECU, systém cent-
rálního zamykání dveří
25P/W30Elektricky ovládaná okna
26DOOR F/R*3
25Elektricky ovládaná oknaDOOR F/L*4
27A/C10Systém klimatizace
28FOG RR5Zadní mlhové světlo
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo u jiného řádně kva-
lifikovaného a vybaveného odborníka.
PojistkaAmpérObvod
