TOYOTA AYGO 2019 Betriebsanleitungen (in German)

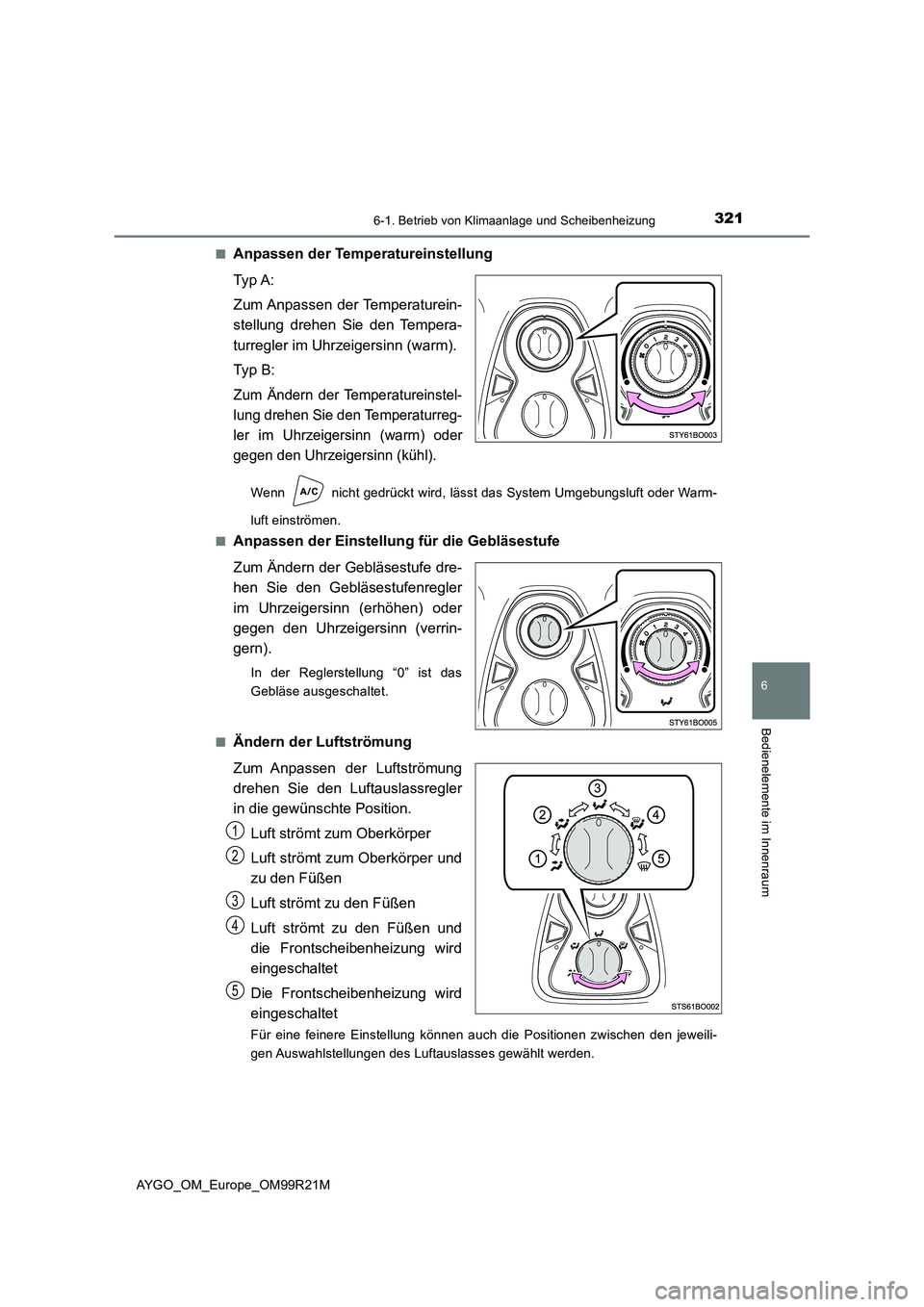

3216-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
AYGO_OM_Europe_OM99R21M
■Anpassen der Temperatureinstellung
Ty p A:
Zum Anpassen der Temperaturein-
stellung drehen Sie den Tempera-
turregler im Uhrzeigersinn (warm).
Ty p B :
Zum Ändern der Temperatureinstel-
lung drehen Sie den Temperaturreg-
ler im Uhrzeigersinn (warm) oder
gegen den Uhrzeigersinn (kühl).
Wenn nicht gedrückt wird, lässt das System Umgebungsluft oder Warm-
luft einströmen.
■Anpassen der Einstellung für die Gebläsestufe
Zum Ändern der Gebläsestufe dre-
hen Sie den Gebläsestufenregler
im Uhrzeigersinn (erhöhen) oder
gegen den Uhrzeigersinn (verrin-
gern).
In der Reglerstellung “0” ist das
Gebläse ausgeschaltet.
■Ändern der Luftströmung
Zum Anpassen der Luftströmung
drehen Sie den Luftauslassregler
in die gewünschte Position.
Luft strömt zum Oberkörper
Luft strömt zum Oberkörper und
zu den Füßen
Luft strömt zu den Füßen
Luft strömt zu den Füßen und
die Frontscheibenheizung wird
eingeschaltet
Die Frontscheibenheizung wird
eingeschaltet
Für eine feinere Einstellung können auch die Positionen zwischen den jeweili-
gen Auswahlstellungen des Luftauslasses gewählt werden.
1
2
3
4
5

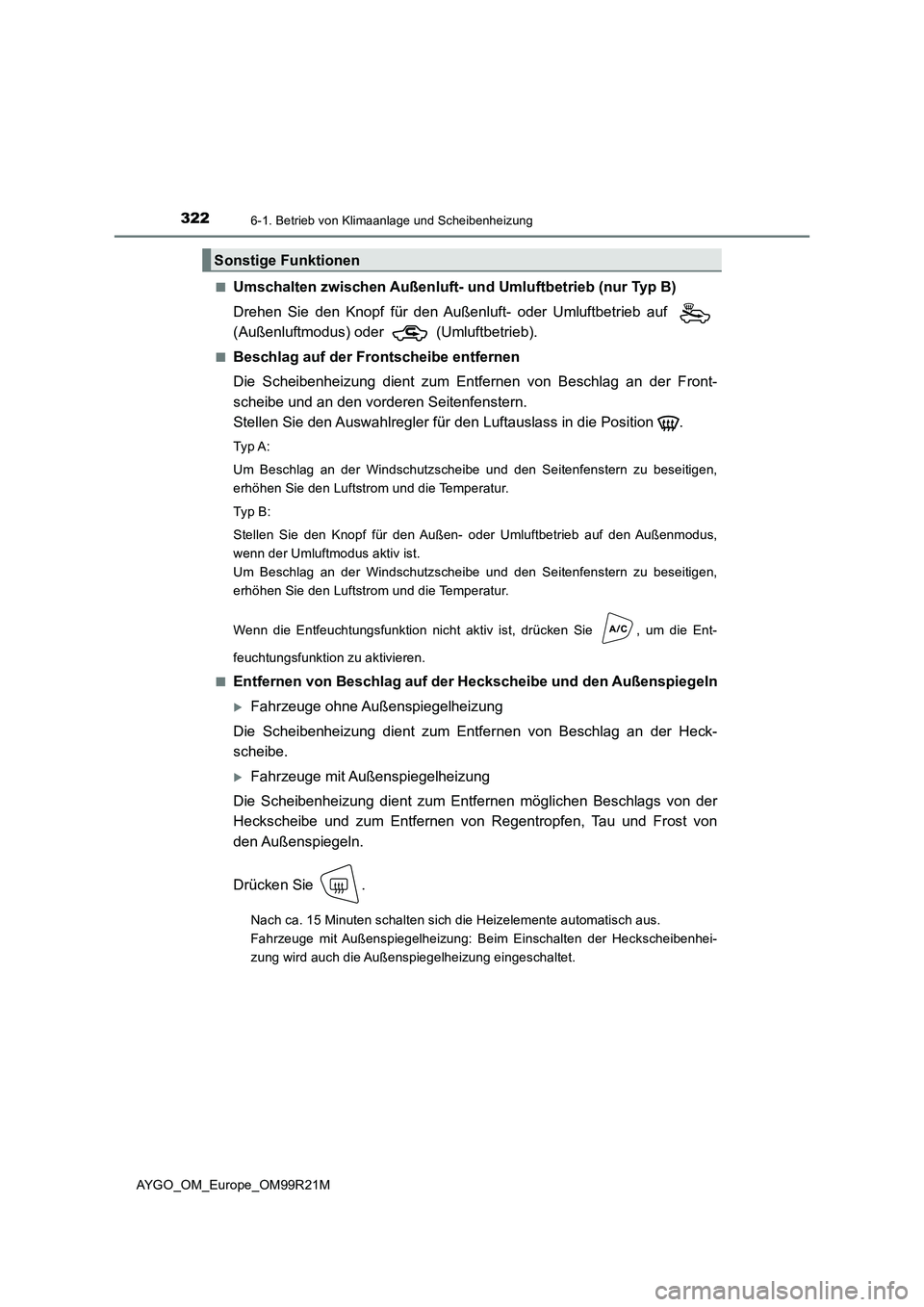

3226-1. Betrieb von Klimaanlage und Scheibenheizung
AYGO_OM_Europe_OM99R21M
■Umschalten zwischen Außenluft- und Umluftbetrieb (nur Typ B)
Drehen Sie den Knopf für den Außenluft- oder Umluftbetrieb auf
(Außenluftmodus) oder (Umluftbetrieb).
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Stellen Sie den Auswahlregler für den Luftauslass in die Position .
Typ A :
Um Beschlag an der Windschutzscheibe und den Seitenfenstern zu beseitigen,
erhöhen Sie den Luftstrom und die Temperatur.
Typ B :
Stellen Sie den Knopf für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist.
Um Beschlag an der Windschutzscheibe und den Seitenfenstern zu beseitigen,
erhöhen Sie den Luftstrom und die Temperatur.
Wenn die Entfeuchtungsfunktion nicht aktiv ist, drücken Sie , um die Ent-
feuchtungsfunktion zu aktivieren.
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Fahrzeuge ohne Außenspiegelheizung
Die Scheibenheizung dient zum Entfernen von Beschlag an der Heck-
scheibe.
Fahrzeuge mit Außenspiegelheizung
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost von
den Außenspiegeln.
Drücken Sie .
Nach ca. 15 Minuten schalten sich die Heizelemente automatisch aus.
Fahrzeuge mit Außenspiegelheizung: Beim Einschalten der Heckscheibenhei-
zung wird auch die Außenspiegelheizung eingeschaltet.
Sonstige Funktionen

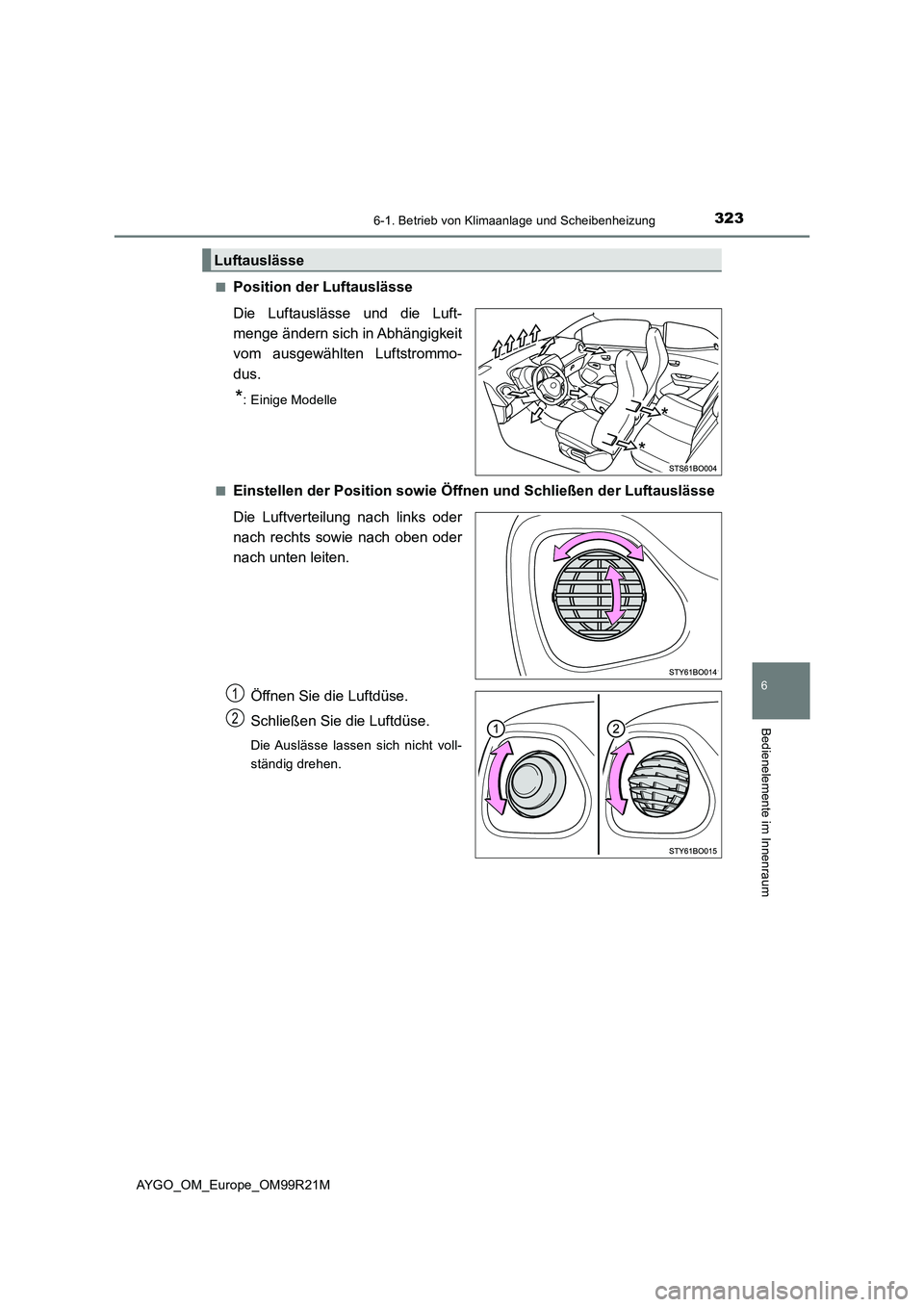

3236-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
AYGO_OM_Europe_OM99R21M
■Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus.
*: Einige Modelle
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Die Luftverteilung nach links oder
nach rechts sowie nach oben oder
nach unten leiten.
Öffnen Sie die Luftdüse.
Schließen Sie die Luftdüse.
Die Auslässe lassen sich nicht voll-
ständig drehen.
Luftauslässe
*
*
1
2

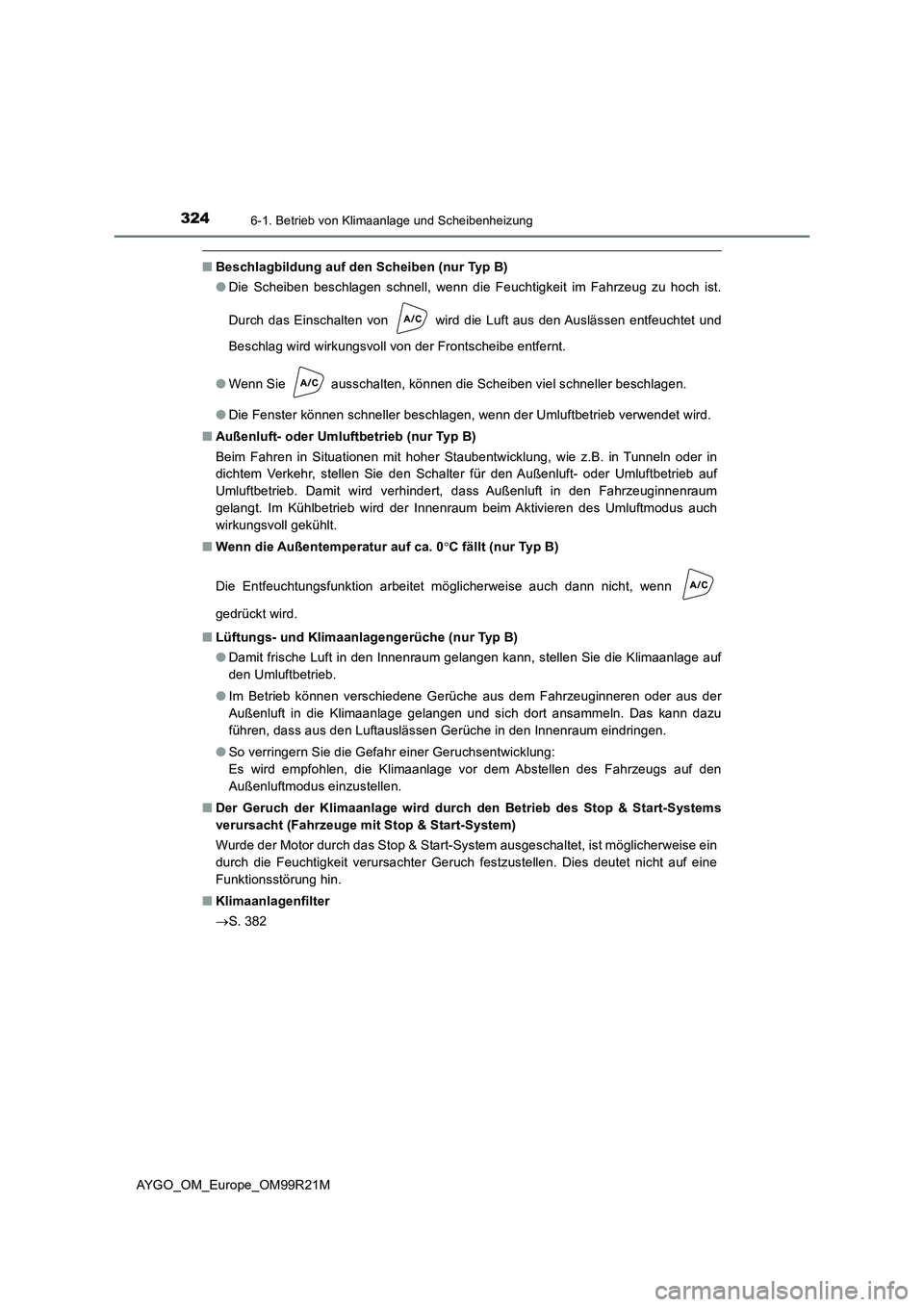

3246-1. Betrieb von Klimaanlage und Scheibenheizung
AYGO_OM_Europe_OM99R21M
■Beschlagbildung auf den Scheiben (nur Typ B)
● Die Scheiben beschlagen schnell, wenn die Feuchtigkeit im Fahrzeug zu hoch ist.
Durch das Einschalten von wird die Luft aus den Auslässen entfeuchtet und
Beschlag wird wirkungsvoll von der Frontscheibe entfernt.
● Wenn Sie ausschalten, können die Scheiben viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außenluft- oder Umluftbetrieb (nur Typ B)
Beim Fahren in Situationen mit hoher Staubentwicklung, wie z.B. in Tunneln oder in
dichtem Verkehr, stellen Sie den Schalter für den Außenluft- oder Umluftbetrieb auf
Umluftbetrieb. Damit wird verhindert, dass Außenluft in den Fahrzeuginnenraum
gelangt. Im Kühlbetrieb wird der Innenraum beim Aktivieren des Umluftmodus auch
wirkungsvoll gekühlt.
■ Wenn die Außentemperatur auf ca. 0C fällt (nur Typ B)
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn
gedrückt wird.
■ Lüftungs- und Klimaanlagengerüche (nur Typ B)
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
■ Der Geruch der Klimaanlage wird durch den Betrieb des Stop & Start-Systems
verursacht (Fahrzeuge mit Stop & Start-System)
Wurde der Motor durch das Stop & Start-System ausgeschaltet, ist möglicherweise ein
durch die Feuchtigkeit verursachter Geruch festzustellen. Dies deutet nicht auf eine
Funktionsstörung hin.
■ Klimaanlagenfilter
 S. 382

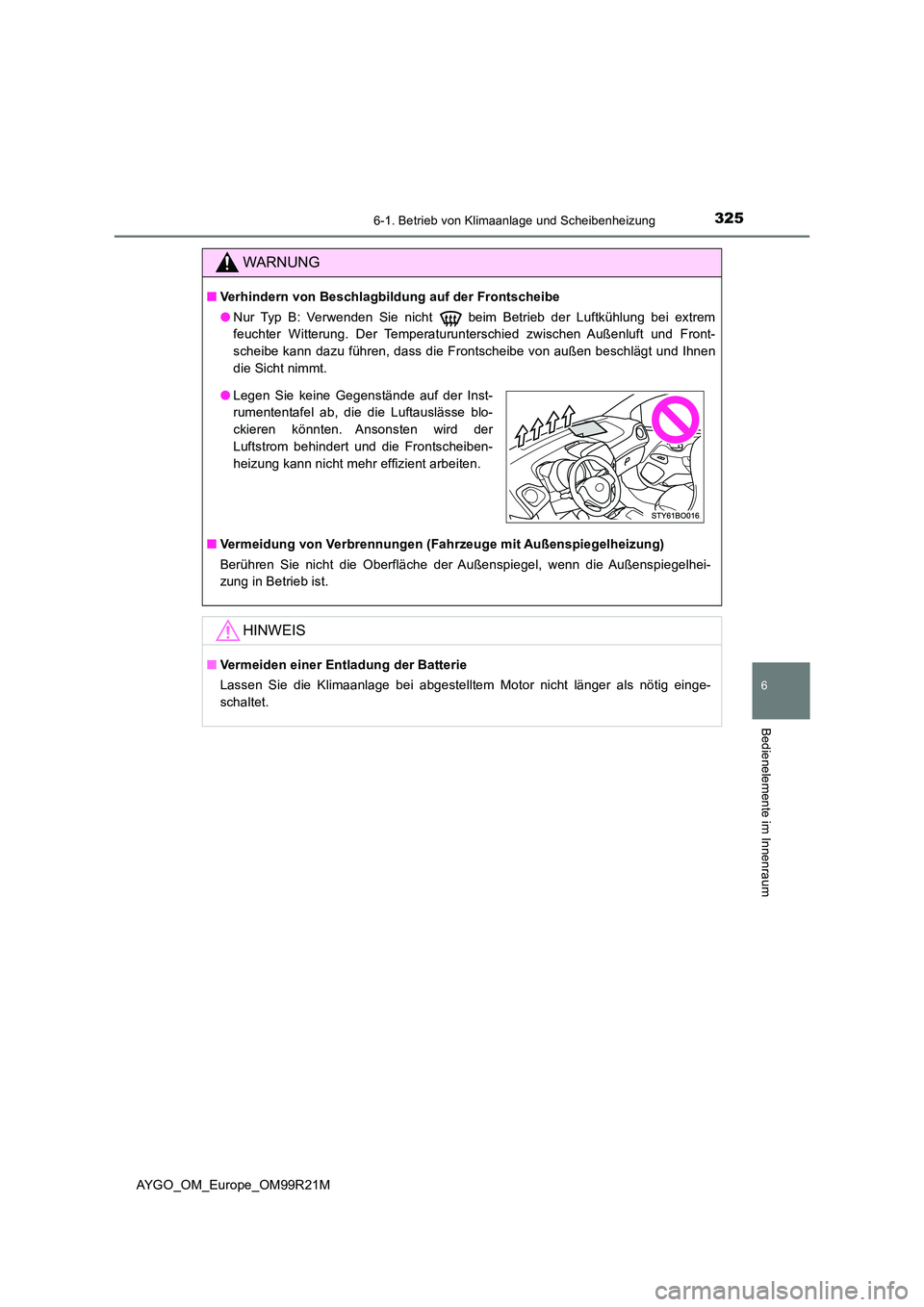

3256-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
AYGO_OM_Europe_OM99R21M
WARNUNG
■Verhindern von Beschlagbildung auf der Frontscheibe
● Nur Typ B: Verwenden Sie nicht beim Betrieb der Luftkühlung bei extrem
feuchter Witterung. Der Temperaturunterschied zwischen Außenluft und Front-
scheibe kann dazu führen, dass die Frontscheibe von außen beschlägt und Ihnen
die Sicht nimmt.
■ Vermeidung von Verbrennungen (Fahrzeuge mit Außenspiegelheizung)
Berühren Sie nicht die Oberfläche der Außenspiegel, wenn die Außenspiegelhei-
zung in Betrieb ist.
HINWEIS
■ Vermeiden einer Entladung der Batterie
Lassen Sie die Klimaanlage bei abgestelltem Motor nicht länger als nötig einge-
schaltet.
● Legen Sie keine Gegenstände auf der Inst-
rumententafel ab, die die Luftauslässe blo-
ckieren könnten. Ansonsten wird der
Luftstrom behindert und die Frontscheiben-
heizung kann nicht mehr effizient arbeiten.

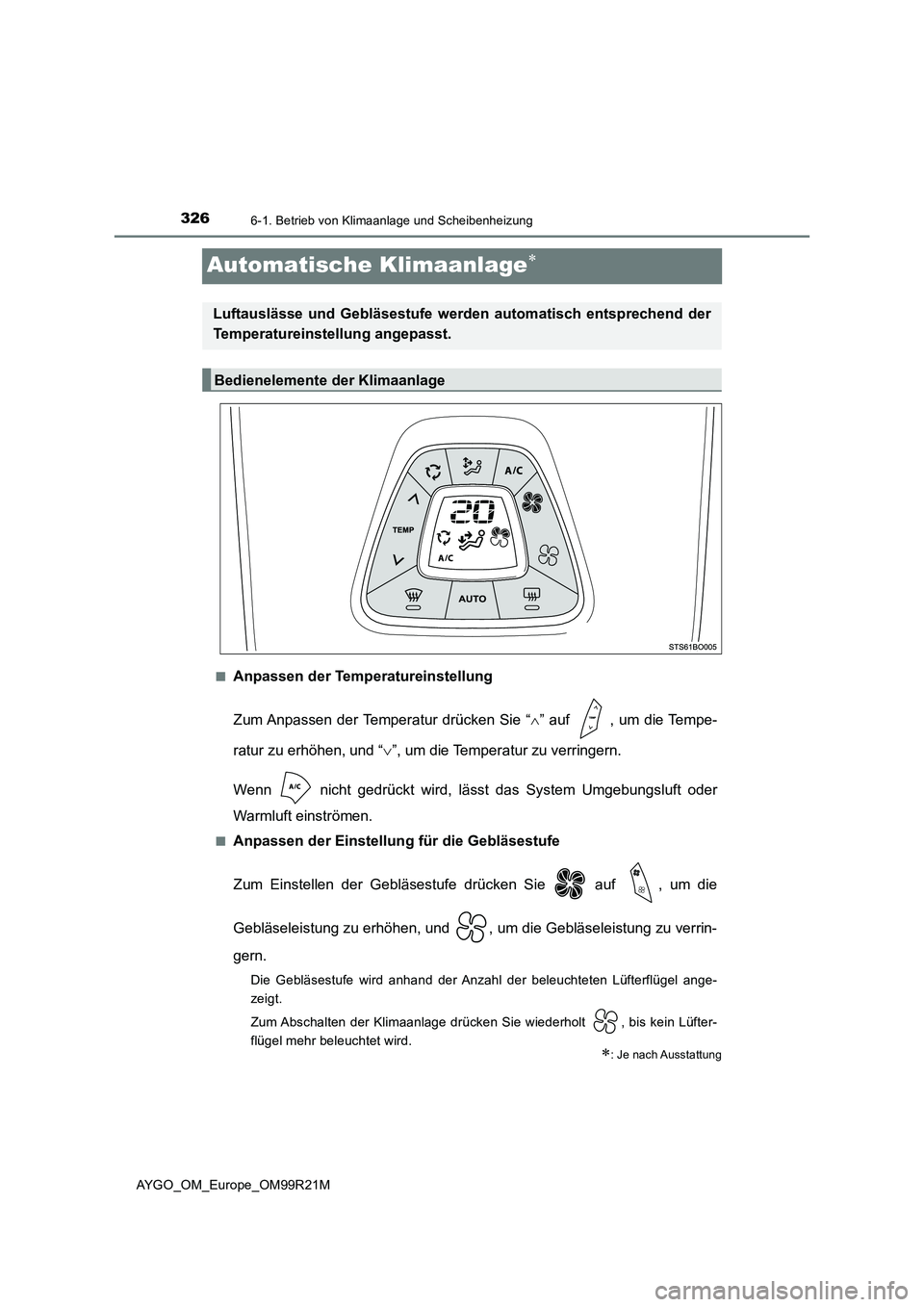

3266-1. Betrieb von Klimaanlage und Scheibenheizung
AYGO_OM_Europe_OM99R21M
Automatische Klimaanlage
■Anpassen der Temperatureinstellung
Zum Anpassen der Temperatur drücken Sie “ ” auf , um die Tempe-
ratur zu erhöhen, und “ ”, um die Temperatur zu verringern.
Wenn nicht gedrückt wird, lässt das System Umgebungsluft oder
Warmluft einströmen.
■Anpassen der Einstellung für die Gebläsestufe
Zum Einstellen der Gebläsestufe drücken Sie auf , um die
Gebläseleistung zu erhöhen, und , um die Gebläseleistung zu verrin-
gern.
Die Gebläsestufe wird anhand der Anzahl der beleuchteten Lüfterflügel ange-
zeigt.
Zum Abschalten der Klimaanlage drücken Sie wiederholt , bis kein Lüfter-
flügel mehr beleuchtet wird.: Je nach Ausstattung
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage

3276-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
AYGO_OM_Europe_OM99R21M
■Ändern der Luftströmung
Zum Ändern der Luftströmung drü-
cken Sie .
Die Luftauslässe werden mit jedem
Druck auf die Taste angepasst.
Luft strömt zum Oberkörper, zu
den Füßen und zur Front-
scheibe
Luft strömt zum Oberkörper
Luft strömt zur Frontscheibe
Luft strömt zu den Füßen und
zur Frontscheibe
Luft strömt zu den Füßen
Luft strömt zum Oberkörper und zu den Füßen
Beim Drücken auf werden die automatischen Modi in folgender Rei-
henfolge geändert.
Modus “AUTO” Modus “FAST”*1  Modus “SOFT”*2
*1: Betrieb mit effizienter Gebläsestufe
*2: Betrieb mit leiser Gebläsestufe
Passen Sie die Temperatureinstellung an.
Drücken Sie zum Anhalten des Vorgangs wiederholt auf , bis kein
Flügel mehr leuchtet.
■Anzeige Automatischer Modus
Wenn die Einstellung der Gebläsestufe oder der Luftströmungsmodus
betätigt werden, geht die Anzeige zum Automatik-Modus aus. Der Auto-
matik-Modus für andere Funktionen als di e betätigte bleibt jedoch erhal-
ten.
1
2
3
4
Verwenden des automatischen Modus
5
6

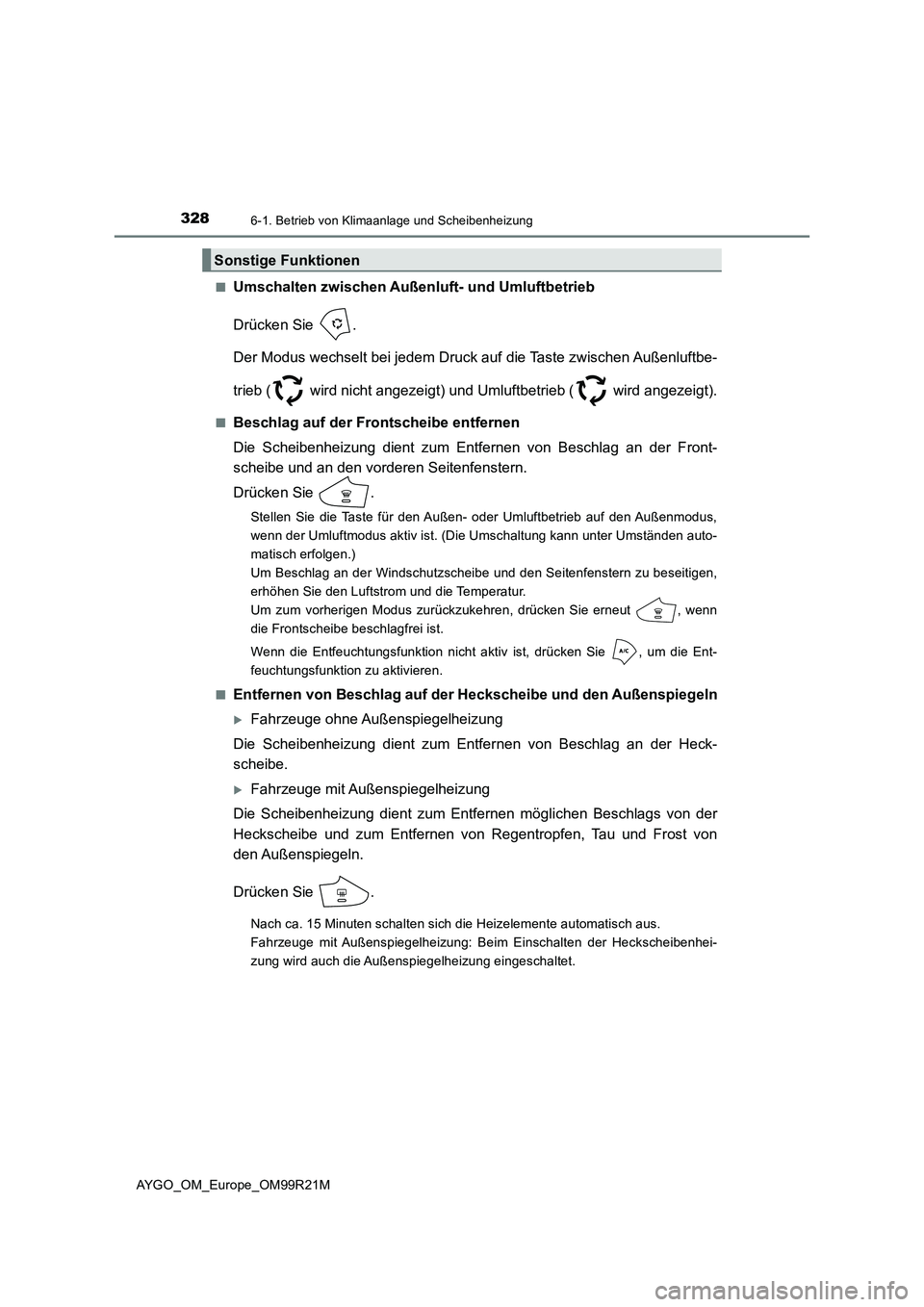

3286-1. Betrieb von Klimaanlage und Scheibenheizung
AYGO_OM_Europe_OM99R21M
■Umschalten zwischen Außenluft- und Umluftbetrieb
Drücken Sie .
Der Modus wechselt bei jedem Druck auf die Taste zwischen Außenluftbe-
trieb ( wird nicht angezeigt) und Umluftbetrieb ( wird angezeigt).
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Drücken Sie .
Stellen Sie die Taste für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist. (Die Umschaltung kann unter Umständen auto-
matisch erfolgen.)
Um Beschlag an der Windschutzscheibe und den Seitenfenstern zu beseitigen,
erhöhen Sie den Luftstrom und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut , wenn
die Frontscheibe beschlagfrei ist.
Wenn die Entfeuchtungsfunktion nicht aktiv ist, drücken Sie , um die Ent-
feuchtungsfunktion zu aktivieren.
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Fahrzeuge ohne Außenspiegelheizung
Die Scheibenheizung dient zum Entfernen von Beschlag an der Heck-
scheibe.
Fahrzeuge mit Außenspiegelheizung
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost von
den Außenspiegeln.
Drücken Sie .
Nach ca. 15 Minuten schalten sich die Heizelemente automatisch aus.
Fahrzeuge mit Außenspiegelheizung: Beim Einschalten der Heckscheibenhei-
zung wird auch die Außenspiegelheizung eingeschaltet.
Sonstige Funktionen

3296-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
AYGO_OM_Europe_OM99R21M
■Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus.
*: Einige Modelle
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Die Luftverteilung nach links oder
nach rechts sowie nach oben oder
nach unten leiten.
Öffnen Sie die Luftdüse.
Schließen Sie die Luftdüse.
Die Auslässe lassen sich nicht voll-
ständig drehen.
Luftauslässe
*
*
1
2

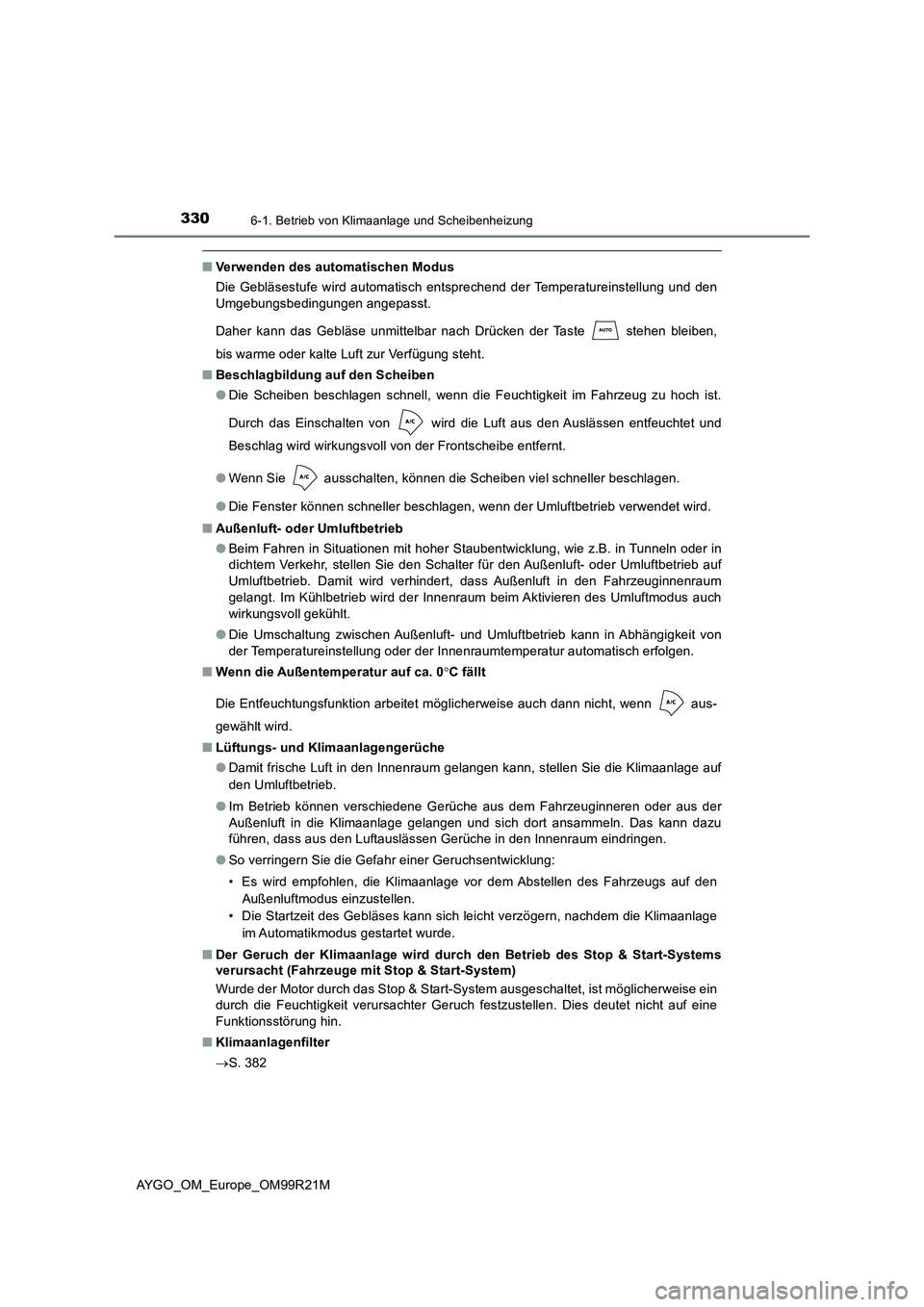

3306-1. Betrieb von Klimaanlage und Scheibenheizung
AYGO_OM_Europe_OM99R21M
■Verwenden des automatischen Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach Drücken der Taste stehen bleiben,
bis warme oder kalte Luft zur Verfügung steht.
■ Beschlagbildung auf den Scheiben
● Die Scheiben beschlagen schnell, wenn die Feuchtigkeit im Fahrzeug zu hoch ist.
Durch das Einschalten von wird die Luft aus den Auslässen entfeuchtet und
Beschlag wird wirkungsvoll von der Frontscheibe entfernt.
● Wenn Sie ausschalten, können die Scheiben viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außenluft- oder Umluftbetrieb
● Beim Fahren in Situationen mit hoher Staubentwicklung, wie z.B. in Tunneln oder in
dichtem Verkehr, stellen Sie den Schalter für den Außenluft- oder Umluftbetrieb auf
Umluftbetrieb. Damit wird verhindert, dass Außenluft in den Fahrzeuginnenraum
gelangt. Im Kühlbetrieb wird der Innenraum beim Aktivieren des Umluftmodus auch
wirkungsvoll gekühlt.
● Die Umschaltung zwischen Außenluft- und Umluftbetrieb kann in Abhängigkeit von
der Temperatureinstellung oder der Innenraumtemperatur automatisch erfolgen.
■ Wenn die Außentemperatur auf ca. 0C fällt
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn aus-
gewählt wird.
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
• Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
• Die Startzeit des Gebläses kann sich leicht verzögern, nachdem die Klimaanlage
im Automatikmodus gestartet wurde.
■ Der Geruch der Klimaanlage wird durch den Betrieb des Stop & Start-Systems
verursacht (Fahrzeuge mit Stop & Start-System)
Wurde der Motor durch das Stop & Start-System ausgeschaltet, ist möglicherweise ein
durch die Feuchtigkeit verursachter Geruch festzustellen. Dies deutet nicht auf eine
Funktionsstörung hin.
■ Klimaanlagenfilter
 S. 382
