TOYOTA AYGO 2019 Betriebsanleitungen (in German)

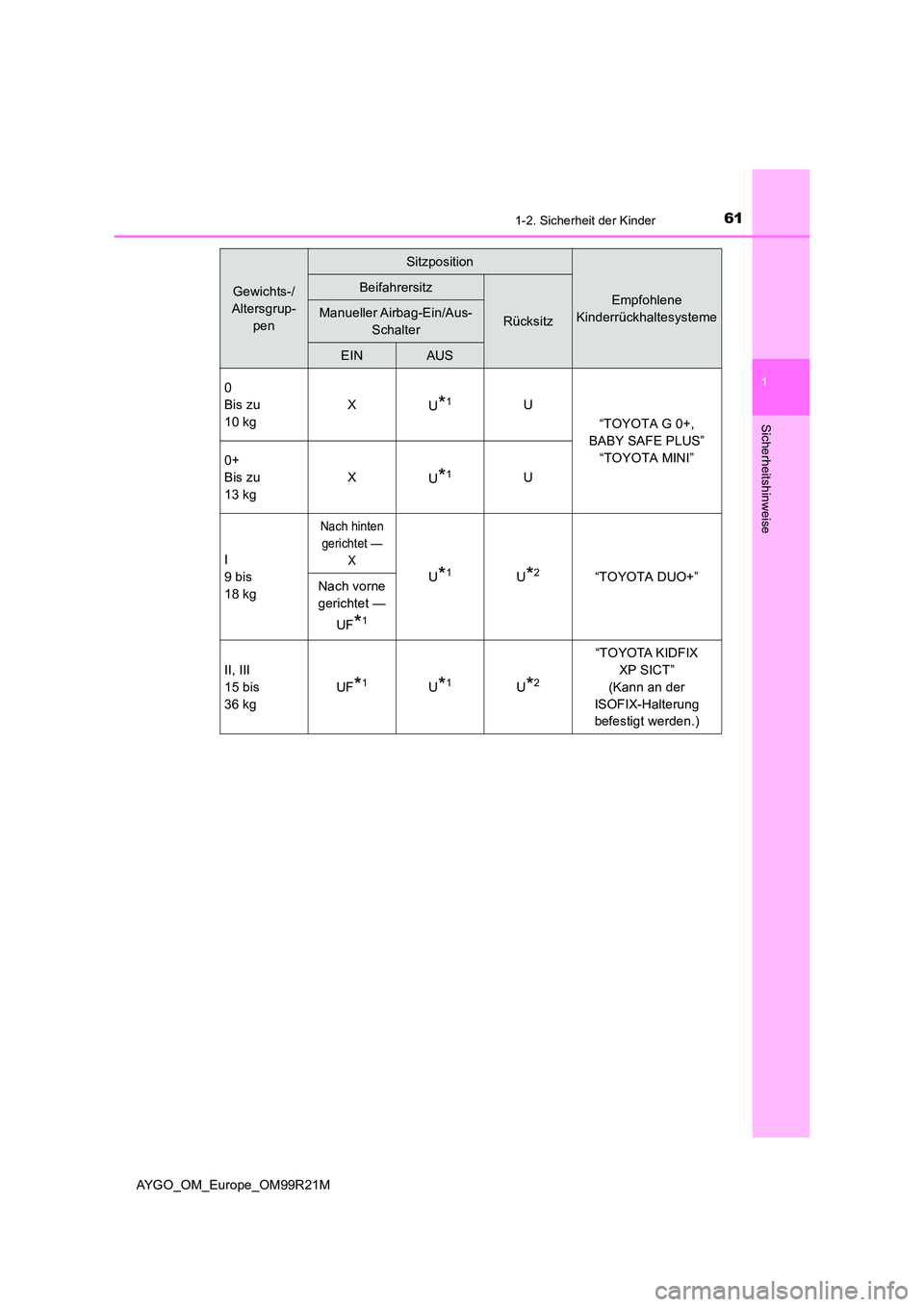

611-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM99R21M
Gewichts-/
Altersgrup-
pen
Sitzposition
Empfohlene
Kinderrückhaltesysteme
Beifahrersitz
RücksitzManueller Airbag-Ein/Aus-
Schalter
EINAUS
0
Bis zu
10 kg
X U*1U
“TOYOTA G 0+,
BABY SAFE PLUS”
“TOYOTA MINI” 0+
Bis zu
13 kg
X U*1U
I
9 bis
18 kg
Nach hinten
gerichtet —
X
U*1U*2“TOYOTA DUO+” Nach vorne
gerichtet —
UF*1
II, III
15 bis
36 kg
UF*1U*1U*2
“TOYOTA KIDFIX
XP SICT”
(Kann an der
ISOFIX-Halterung
befestigt werden.)

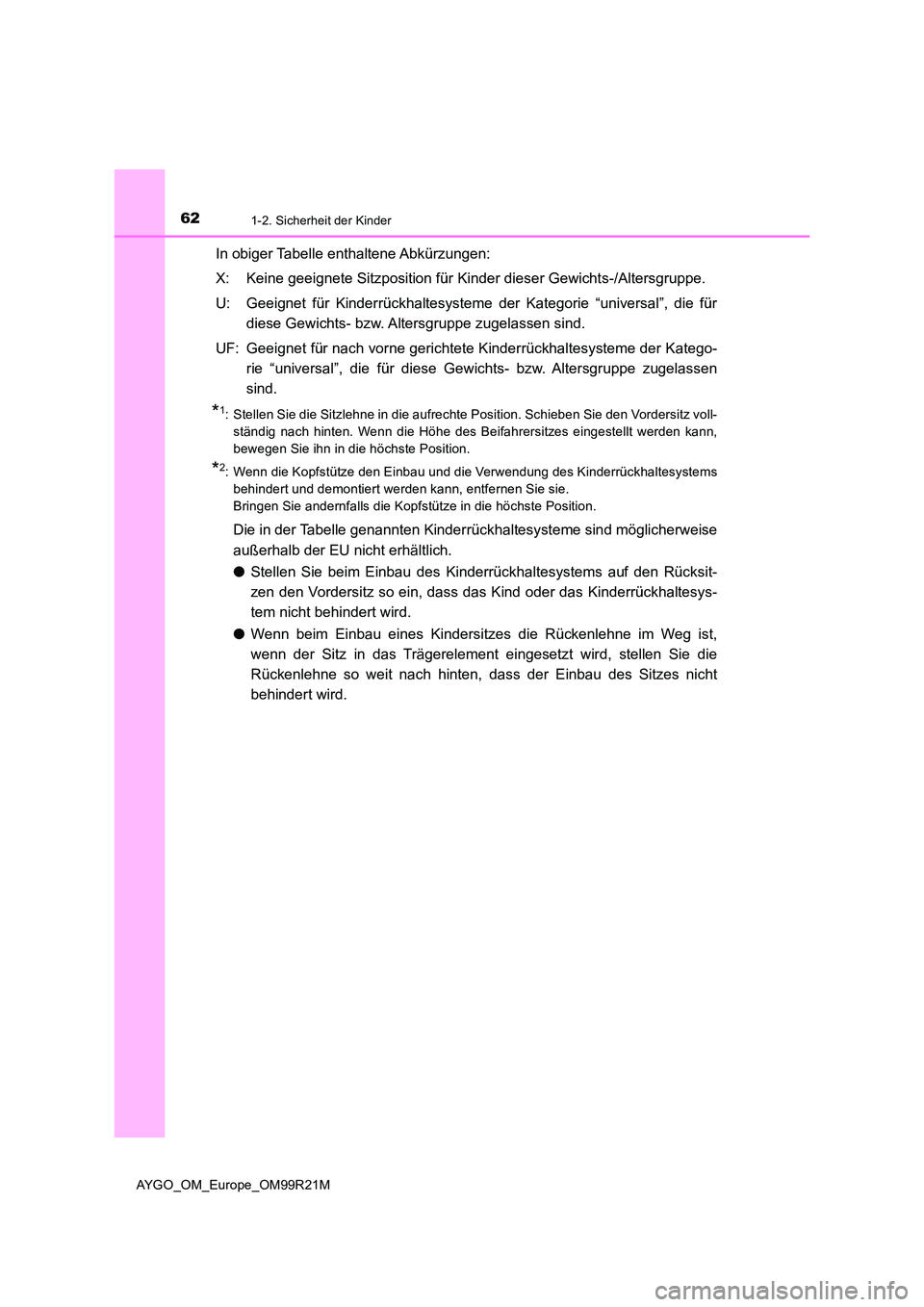

621-2. Sicherheit der Kinder
AYGO_OM_Europe_OM99R21M
In obiger Tabelle enthaltene Abkürzungen:
X: Keine geeignete Sitzposition für Kinder dieser Gewichts-/Altersgruppe.
U: Geeignet für Kinderrückhaltesysteme der Kategorie “universal”, die für
diese Gewichts- bzw. Altersgruppe zugelassen sind.
UF: Geeignet für nach vorne gerichtete Kinderrückhaltesysteme der Katego-
rie “universal”, die für diese Ge wichts- bzw. Altersgruppe zugelassen
sind.
*1: Stellen Sie die Sitzlehne in die aufrechte Position. Schieben Sie den Vordersitz voll-
ständig nach hinten. Wenn die Höhe des Beifahrersitzes eingestellt werden kann,
bewegen Sie ihn in die höchste Position.
*2: Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrückhaltesystems
behindert und demontiert werden kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in die höchste Position.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
● Stellen Sie beim Einbau des Kinderrückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das Kind oder das Kinderrückhaltesys-
tem nicht behindert wird.
● Wenn beim Einbau eines Kindersitzes die Rückenlehne im Weg ist,
wenn der Sitz in das Trägerelement eingesetzt wird, stellen Sie die
Rückenlehne so weit nach hinten, dass der Einbau des Sitzes nicht
behindert wird.

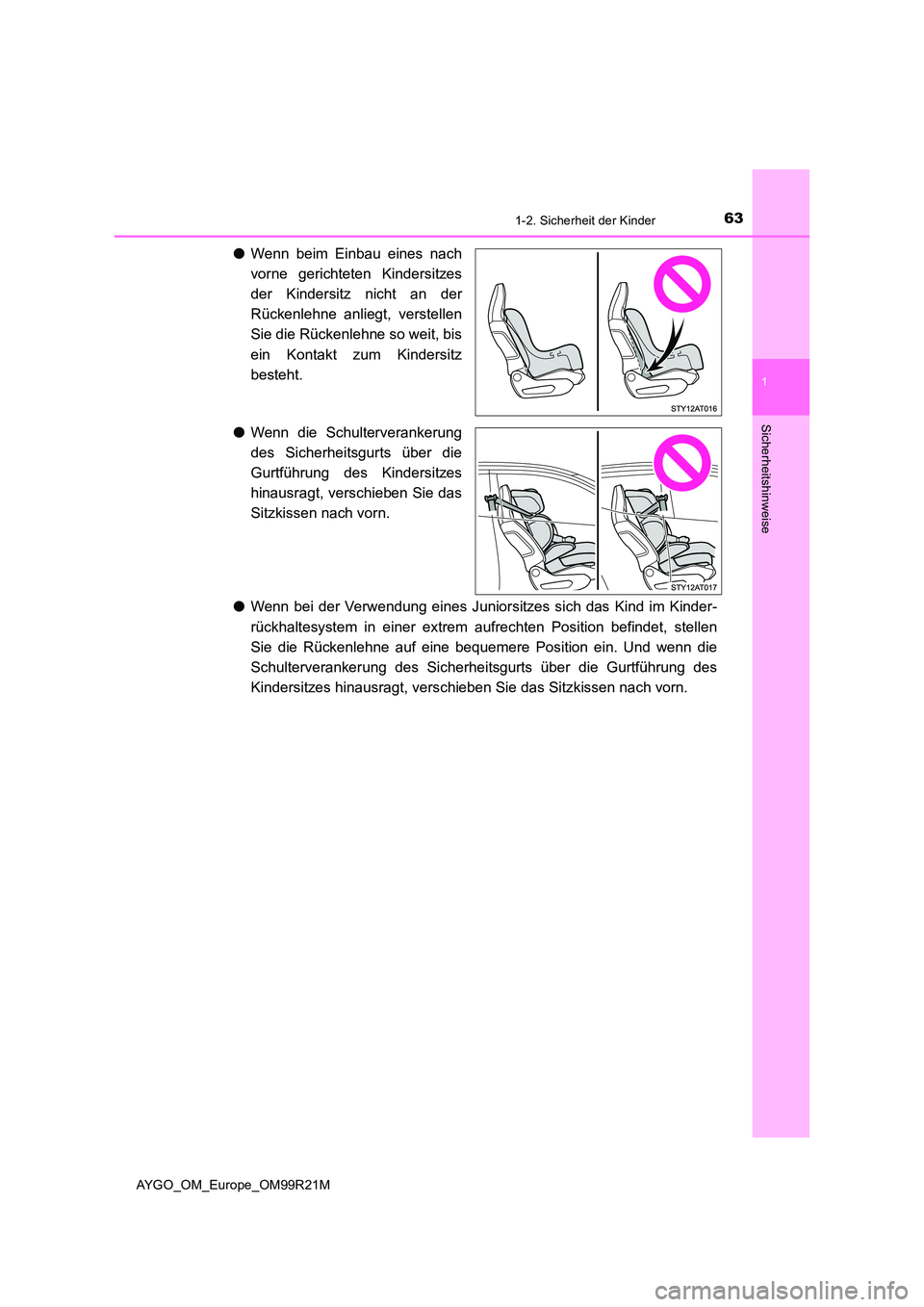

631-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM99R21M
●Wenn beim Einbau eines nach
vorne gerichteten Kindersitzes
der Kindersitz nicht an der
Rückenlehne anliegt, verstellen
Sie die Rückenlehne so weit, bis
ein Kontakt zum Kindersitz
besteht.
● Wenn die Schulterverankerung
des Sicherheitsgurts über die
Gurtführung des Kindersitzes
hinausragt, verschieben Sie das
Sitzkissen nach vorn.
● Wenn bei der Verwendung eines Juniorsitzes sich das Kind im Kinder-
rückhaltesystem in einer extrem aufrechten Position befindet, stellen
Sie die Rückenlehne auf eine bequemere Position ein. Und wenn die
Schulterverankerung des Sicherheitsgurts über die Gurtführung des
Kindersitzes hinausragt, verschieben Sie das Sitzkissen nach vorn.

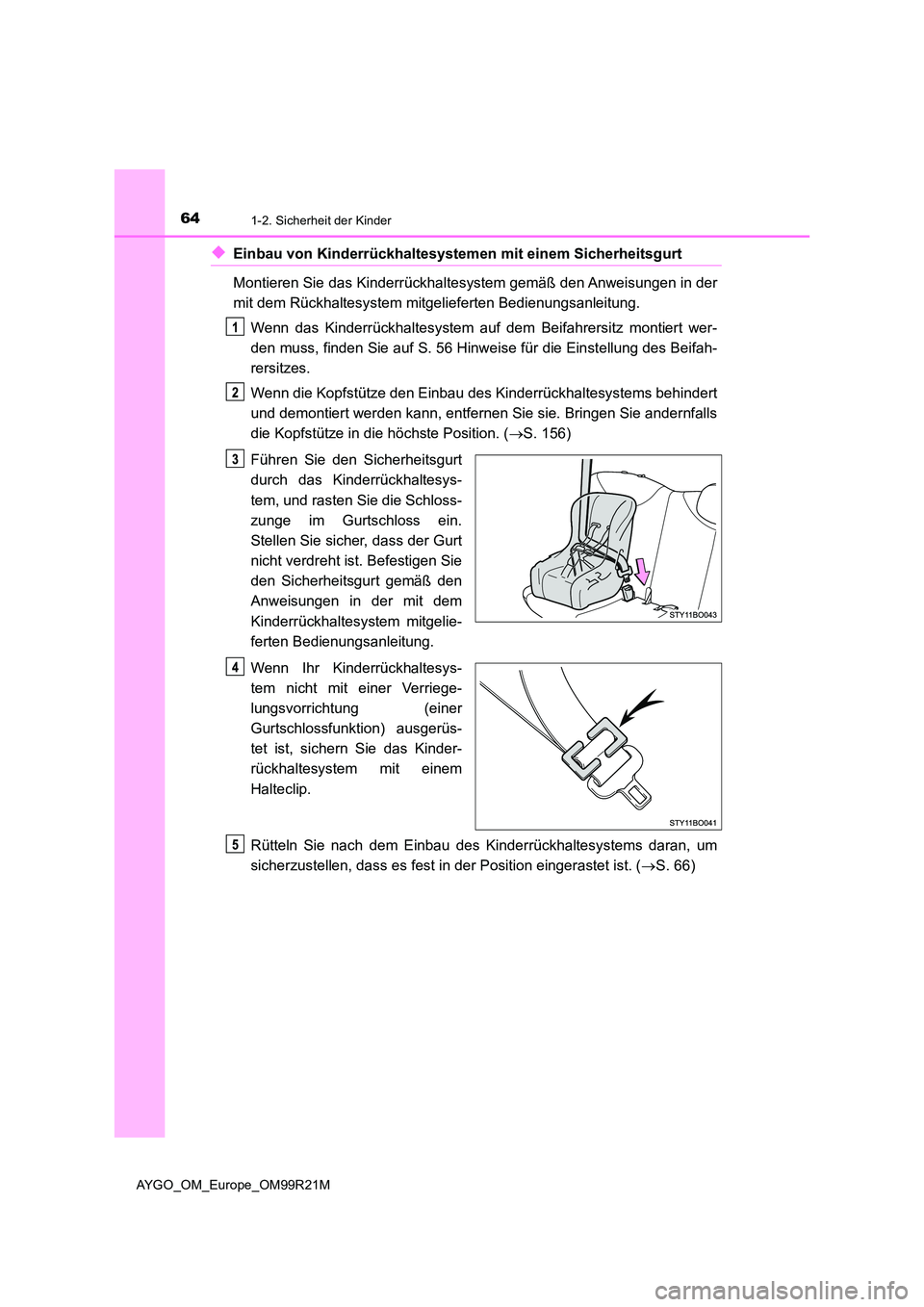

641-2. Sicherheit der Kinder
AYGO_OM_Europe_OM99R21M
◆Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt
Montieren Sie das Kinderrückhaltesystem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgelieferten Bedienungsanleitung.
Wenn das Kinderrückhaltesystem auf dem Beifahrersitz montiert wer-
den muss, finden Sie auf S. 56 Hinweise für die Einstellung des Beifah-
rersitzes.
Wenn die Kopfstütze den Einbau des Kinderrückhaltesystems behindert
und demontiert werden kann, entfernen Sie sie. Bringen Sie andernfalls
die Kopfstütze in die höchste Position. ( S. 156)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem, und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist. Befestigen Sie
den Sicherheitsgurt gemäß den
Anweisungen in der mit dem
Kinderrückhaltesystem mitgelie-
ferten Bedienungsanleitung.
Wenn Ihr Kinderrückhaltesys-
tem nicht mit einer Verriege-
lungsvorrichtung (einer
Gurtschlossfunktion) ausgerüs-
tet ist, sichern Sie das Kinder-
rückhaltesystem mit einem
Halteclip.
Rütteln Sie nach dem Einbau des Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der Position eingerastet ist. ( S. 66)

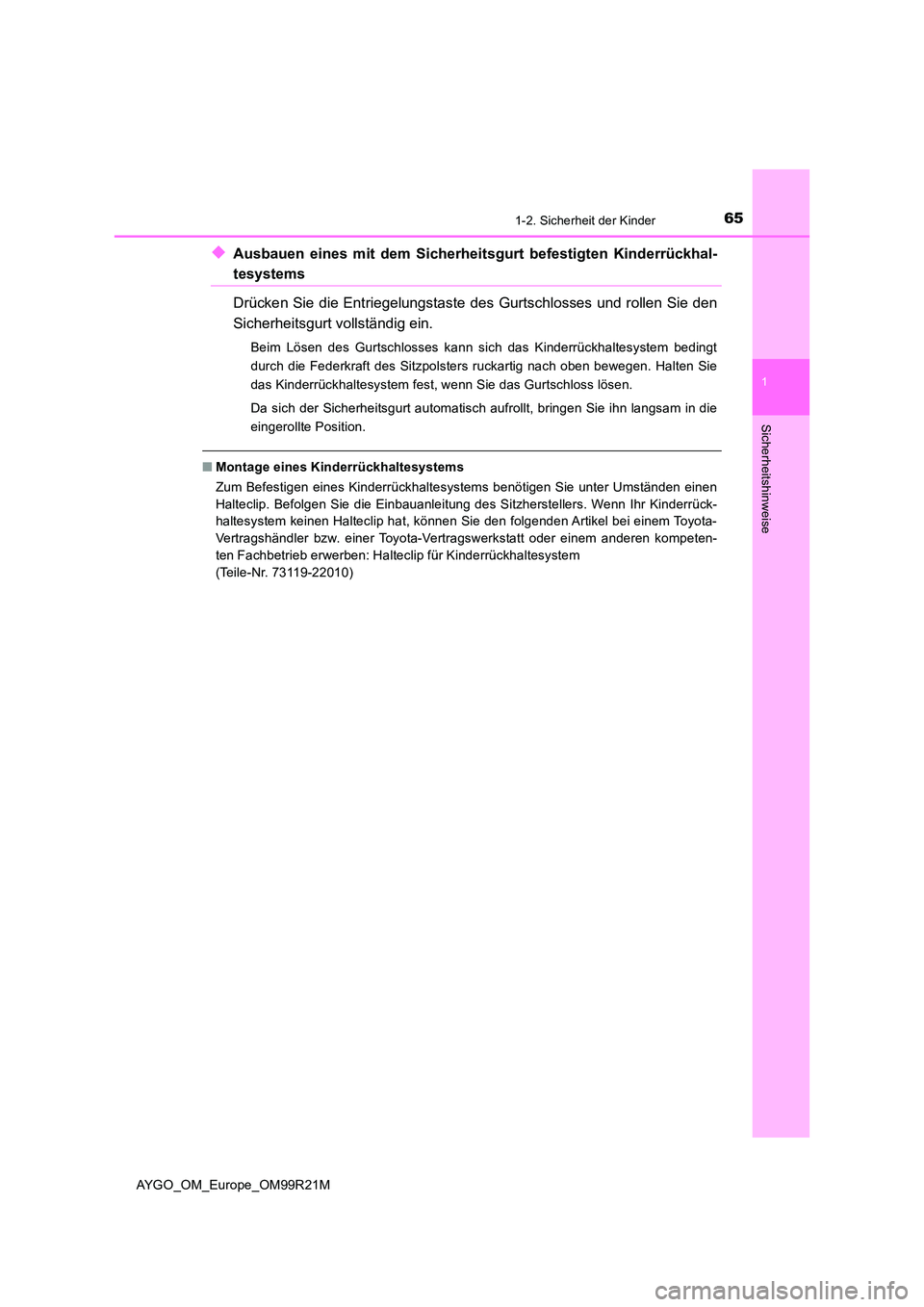

651-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM99R21M
◆Ausbauen eines mit dem Sicherheitsgurt befestigten Kinderrückhal-
tesystems
Drücken Sie die Entriegelungstaste des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
Beim Lösen des Gurtschlosses kann sich das Kinderrückhaltesystem bedingt
durch die Federkraft des Sitzpolsters ruckartig nach oben bewegen. Halten Sie
das Kinderrückhaltesystem fest, wenn Sie das Gurtschloss lösen.
Da sich der Sicherheitsgurt automatisch aufrollt, bringen Sie ihn langsam in die
eingerollte Position.
■ Montage eines Kinderrückhaltesystems
Zum Befestigen eines Kinderrückhaltesystems benötigen Sie unter Umständen einen
Halteclip. Befolgen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kinderrück-
haltesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompeten-
ten Fachbetrieb erwerben: Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)

661-2. Sicherheit der Kinder
AYGO_OM_Europe_OM99R21M
WARNUNG
■Montage eines Kinderrückhaltesystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
● Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der Gurt
um den Hals eines Kindes legt, kann das Kind ersticken oder andere lebensgefähr-
liche bzw. tödliche Verletzungen davontragen. Wenn das Gurtschloss in einem sol-
chen Fall nicht entriegelt werden kann, sollte der Gurt mit einer Schere durchtrennt
werden.
● Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und der Gurt
nicht verdreht ist.
● Schütteln Sie das Kinderrückhaltesystem nach links und rechts sowie nach vorn
und hinten, um sicherzustellen, dass es fest eingebaut ist.
● Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
● Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt
dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals fernge-
halten werden, darf aber auch nicht von der Schulter abrutschen.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Ein-
bauanleitungen.

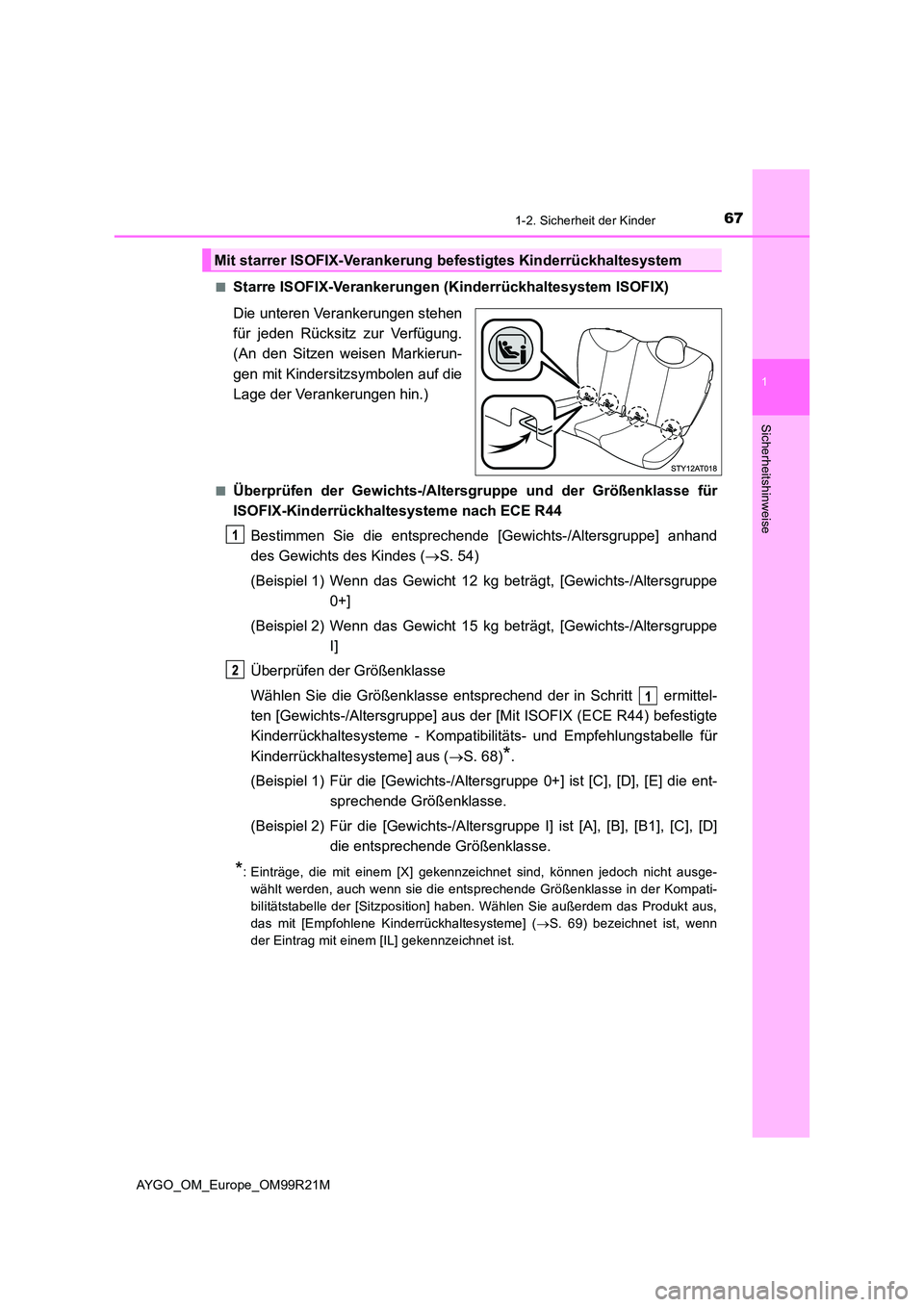

671-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM99R21M
■Starre ISOFIX-Verankerungen (Kinderrückhaltesystem ISOFIX)
Die unteren Verankerungen stehen
für jeden Rücksitz zur Verfügung.
(An den Sitzen weisen Markierun-
gen mit Kindersitzsymbolen auf die
Lage der Verankerungen hin.)
■Überprüfen der Gewichts-/Altersgruppe und der Größenklasse für
ISOFIX-Kinderrückhalt esysteme nach ECE R44
Bestimmen Sie die entsprechende [Gewichts-/Altersgruppe] anhand
des Gewichts des Kindes ( S. 54)
(Beispiel 1) Wenn das Gewicht 12 kg beträgt, [Gewichts-/Altersgruppe
0+]
(Beispiel 2) Wenn das Gewicht 15 kg beträgt, [Gewichts-/Altersgruppe
I]
Überprüfen der Größenklasse
Wählen Sie die Größenklasse entsprechend der in Schritt ermittel-
ten [Gewichts-/Altersgruppe] aus der [Mit ISOFIX (ECE R44) befestigte
Kinderrückhaltesysteme - Kompatibilitäts- und Empfehlungstabelle für
Kinderrückhaltesysteme] aus ( S. 68)*.
(Beispiel 1) Für die [Gewichts-/Altersgruppe 0+] ist [C], [D], [E] die ent-
sprechende Größenklasse.
(Beispiel 2) Für die [Gewichts-/Altersgruppe I] ist [A], [B], [B1], [C], [D]
die entsprechende Größenklasse.
*: Einträge, die mit einem [X] gekennzeichnet sind, können jedoch nicht ausge-
wählt werden, auch wenn sie die entsprechende Größenklasse in der Kompati-
bilitätstabelle der [Sitzposition] haben. Wählen Sie außerdem das Produkt aus,
das mit [Empfohlene Kinderrückhaltesysteme] ( S. 69) bezeichnet ist, wenn
der Eintrag mit einem [IL] gekennzeichnet ist.
Mit starrer ISOFIX-Verankerung befestigtes Kinderrückhaltesystem

681-2. Sicherheit der Kinder
AYGO_OM_Europe_OM99R21M
■Mit ISOFIX (ECE R44) befestigte Kinderrückhaltesysteme - Kompati-
bilitäts- und Empfehlungstabelle für Kinderrückhaltesysteme
ISOFIX-Kinderrückhaltesysteme we rden in verschiedene “size class”
unterteilt. Entsprechend der “size class” dürfen Sie das System an der in
der folgenden Tabelle beschriebenen Sitzposition im Fahrzeug verwen-
den. Die “size class” und die “mass group” Ihres Kinderrückhaltesystems
finden Sie in der Bedienungsanleitung des Kinderrückhaltesystems.
Wenn Ihr Kinderrückhaltesystem keine “size class” hat (oder wenn Sie
keine Informationen in der folgenden Tabelle finden), informieren Sie sich
bitte in der “vehicle list” des Ki nderrückhaltesystems über die Eignung des
Systems oder wenden Sie sich an den Händler Ihres Kindersitzes.
Größenklassifizie-
rungBeschreibung
A Vorwärts gerichtete Kinderrückhaltesysteme mit voller Höhe
B Vorwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Höhe
B1 Vorwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Höhe
C Rückwärts gerichtete Kinderrückhaltesysteme mit voller Größe
D Rückwärts gerichtete Kinderrückhaltesysteme mit reduzierter
Größe
E Rückwärts gerichteter Kleinkindersitz
F Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz),
links
G Zur Seite gerichteter Kleinkindersitz (Kinderwagenaufsatz),
rechts

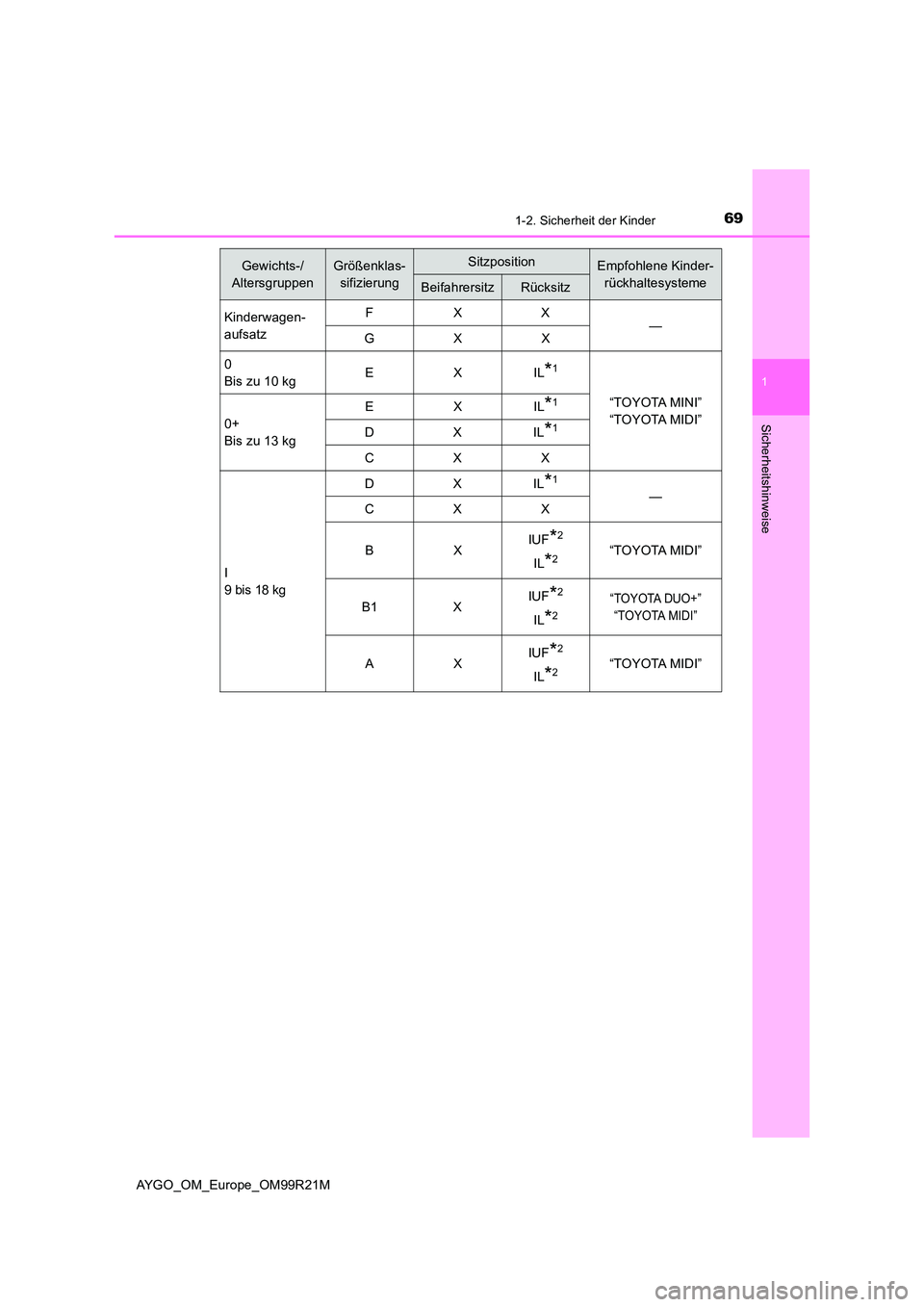

691-2. Sicherheit der Kinder
1
Sicherheitshinweise
AYGO_OM_Europe_OM99R21M
Gewichts-/
Altersgruppen
Größenklas-
sifizierung
SitzpositionEmpfohlene Kinder-
rückhaltesystemeBeifahrersitzRücksitz
Kinderwagen-
aufsatz
FXX —GXX
0
Bis zu 10 kg EXIL*1
“TOYOTA MINI”
“TOYOTA MIDI” 0+
Bis zu 13 kg
EXIL*1
DXIL*1
CXX
I
9 bis 18 kg
DXIL*1
— CXX
BX IUF*2
IL*2“TOYOTA MIDI”
B1 X IUF*2
IL*2
“TOYOTA DUO+”
“TOYOTA MIDI”
AX IUF*2
IL*2“TOYOTA MIDI”

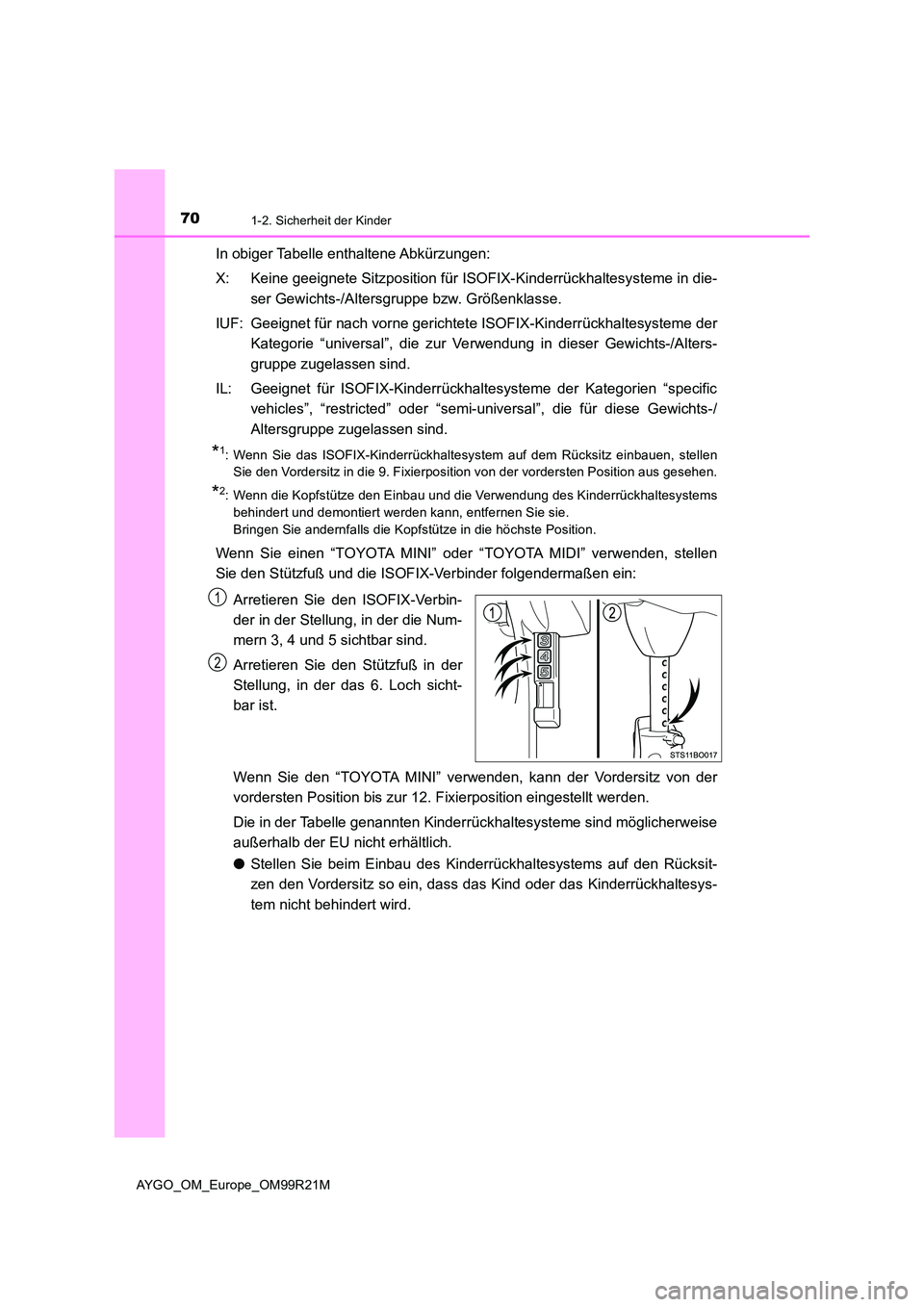

701-2. Sicherheit der Kinder
AYGO_OM_Europe_OM99R21M
In obiger Tabelle enthaltene Abkürzungen:
X: Keine geeignete Sitzposition für ISOFIX-Kinderrückhaltesysteme in die-
ser Gewichts-/Altersgruppe bzw. Größenklasse.
IUF: Geeignet für nach vorne gerichtet e ISOFIX-Kinderrückhaltesysteme der
Kategorie “universal”, die zur Ve rwendung in dieser Gewichts-/Alters-
gruppe zugelassen sind.
IL: Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorien “specific
vehicles”, “restricted” oder “semi-universal”, die für diese Gewichts-/
Altersgruppe zugelassen sind.
*1: Wenn Sie das ISOFIX-Kinderrückhaltesystem auf dem Rücksitz einbauen, stellen
Sie den Vordersitz in die 9. Fixierposition von der vordersten Position aus gesehen.
*2: Wenn die Kopfstütze den Einbau und die Verwendung des Kinderrückhaltesystems
behindert und demontiert werden kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in die höchste Position.
Wenn Sie einen “TOYOTA MINI” oder “TOYOTA MIDI” verwenden, stellen
Sie den Stützfuß und die ISOFIX-Verbinder folgendermaßen ein:
Arretieren Sie den ISOFIX-Verbin-
der in der Stellung, in der die Num-
mern 3, 4 und 5 sichtbar sind.
Arretieren Sie den Stützfuß in der
Stellung, in der das 6. Loch sicht-
bar ist.
Wenn Sie den “TOYOTA MINI” verwenden, kann der Vordersitz von der
vordersten Position bis zur 12. Fixierposition eingestellt werden.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
● Stellen Sie beim Einbau des Kinderrückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das Kind oder das Kinderrückhaltesys-
tem nicht behindert wird.
