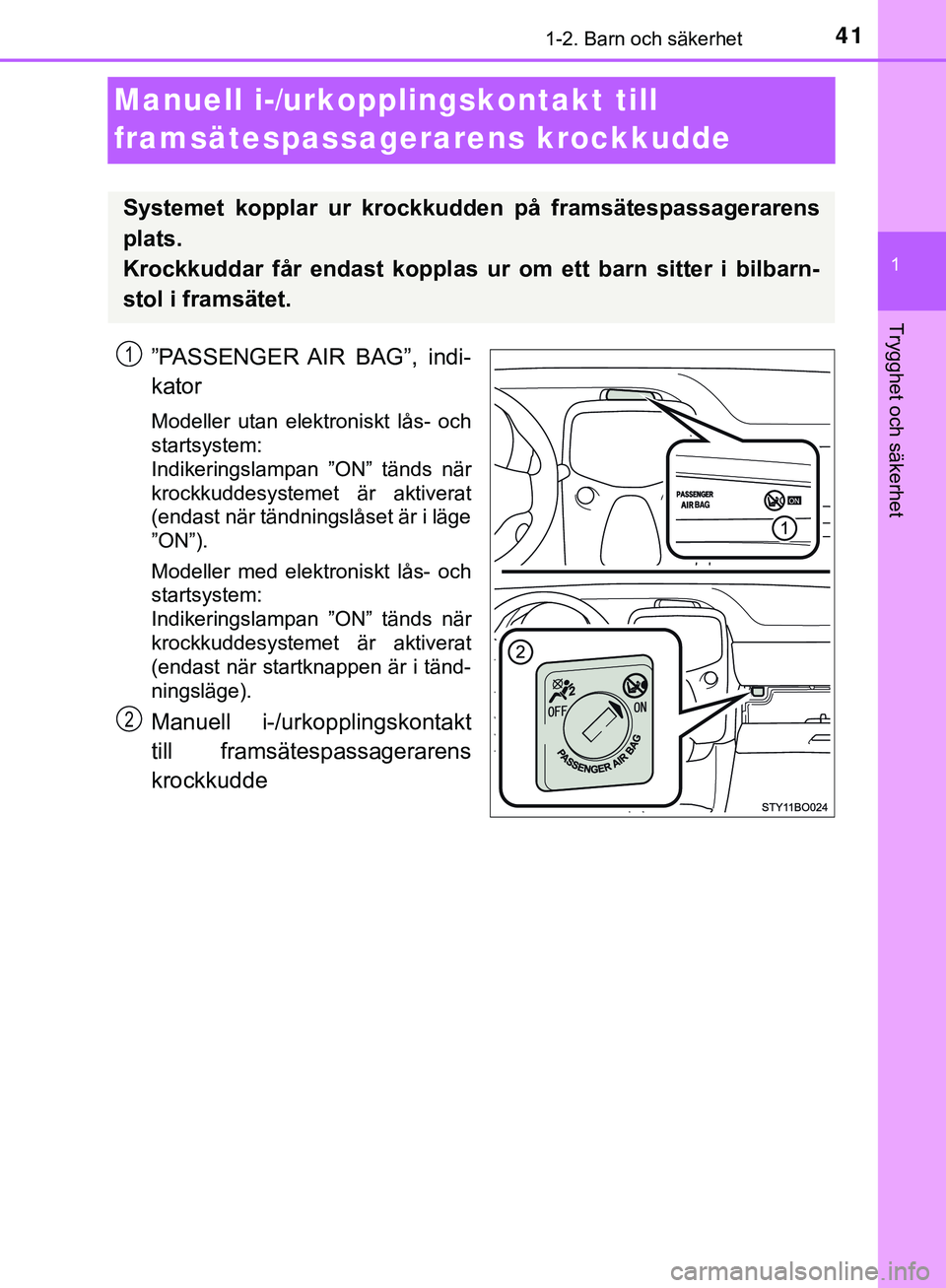

Page 41 of 442
411-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
Manuell i-/urkopplingskontakt till
framsätespassagera rens krockkudde
”PASSENGER AIR BAG”, indi-
kator
Modeller utan elektroniskt lås- och
startsystem:
Indikeringslampan ”ON” tänds när
krockkuddesystemet är aktiverat
(endast när tändningslåset är i läge
”ON”).
Modeller med elektroniskt lås- och
startsystem:
Indikeringslampan ”ON” tänds när
krockkuddesystemet är aktiverat
(endast när startknappen är i tänd-
ningsläge).
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Systemet kopplar ur krockkudde n på framsätespassagerarens
plats.
Krockkuddar får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
1
2
AYGO_OM_Europe_OM99R19SE.book Page 41 Thursday, April 19, 201 8 10:45 AM

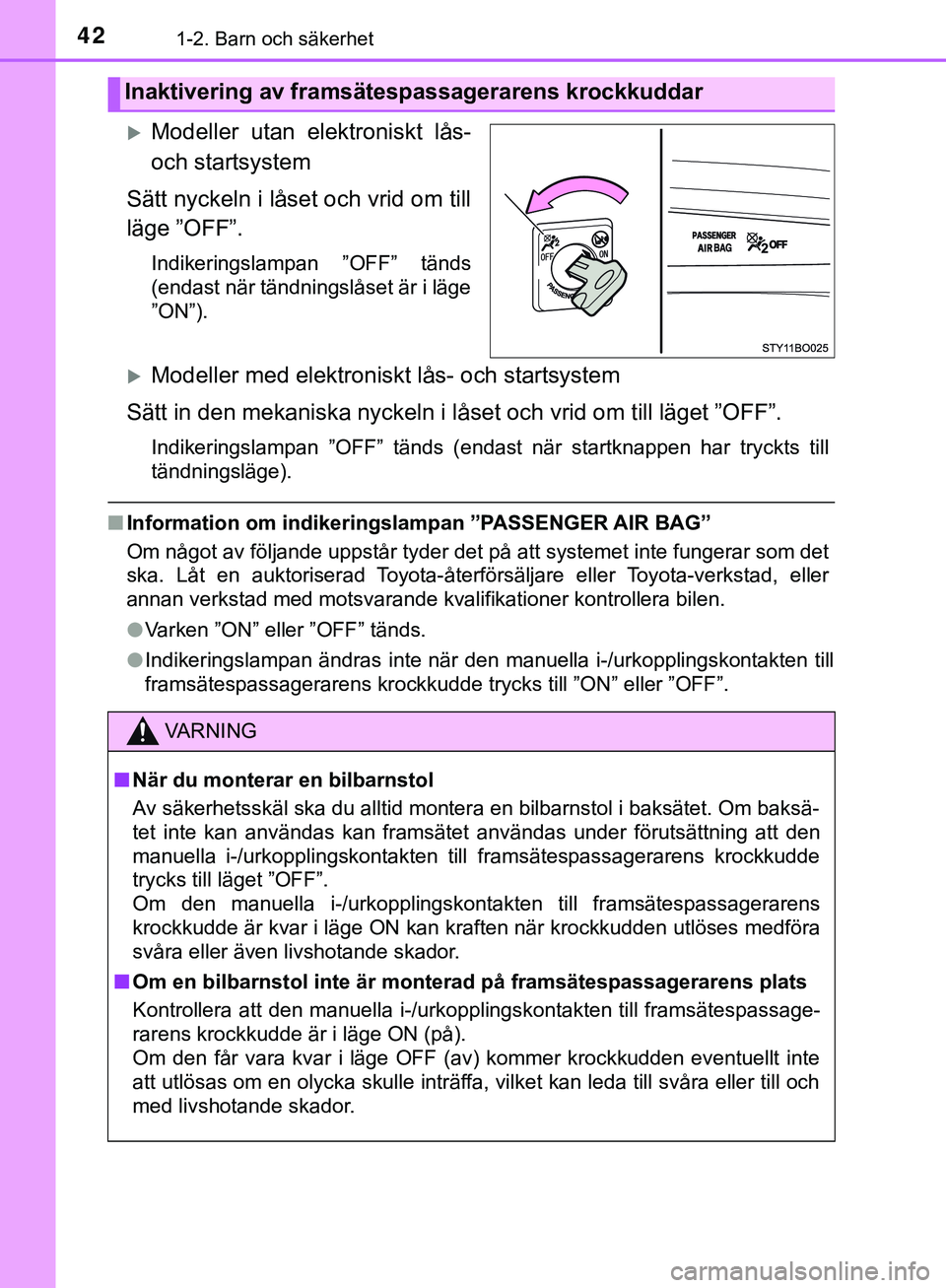

Page 42 of 442
421-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
Modeller utan elektroniskt lås-
och startsystem
Sätt nyckeln i låset och vrid om till
läge ”OFF”.
Indikeringslampan ”OFF” tänds
(endast när tändningslåset är i läge
”ON”).
Modeller med elektroniskt lås- och startsystem
Sätt in den mekaniska nyckeln i lå set och vrid om till läget ”OFF”.
Indikeringslampan ”OFF” tänds (endast när startknappen har tryckts till
tändningsläge).
nInformation om indikeringslampan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
lVarken ”ON” eller ”OFF” tänds.
l Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsätespassagerarens krockkuddar
VARNING
n När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läget ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON kan kraften när krockkudden utlöses medföra
svåra eller även livshotande skador.
n Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten till framsätespassage-
rarens krockkudde är i läge ON (på).
Om den får vara kvar i läge OFF (av) kommer krockkudden eventuellt inte
att utlösas om en olycka skulle inträffa, vilket kan leda till svåra eller till och
med livshotande skador.
AYGO_OM_Europe_OM99R19SE.book Page 42 Thursday, April 19, 201 8 10:45 AM

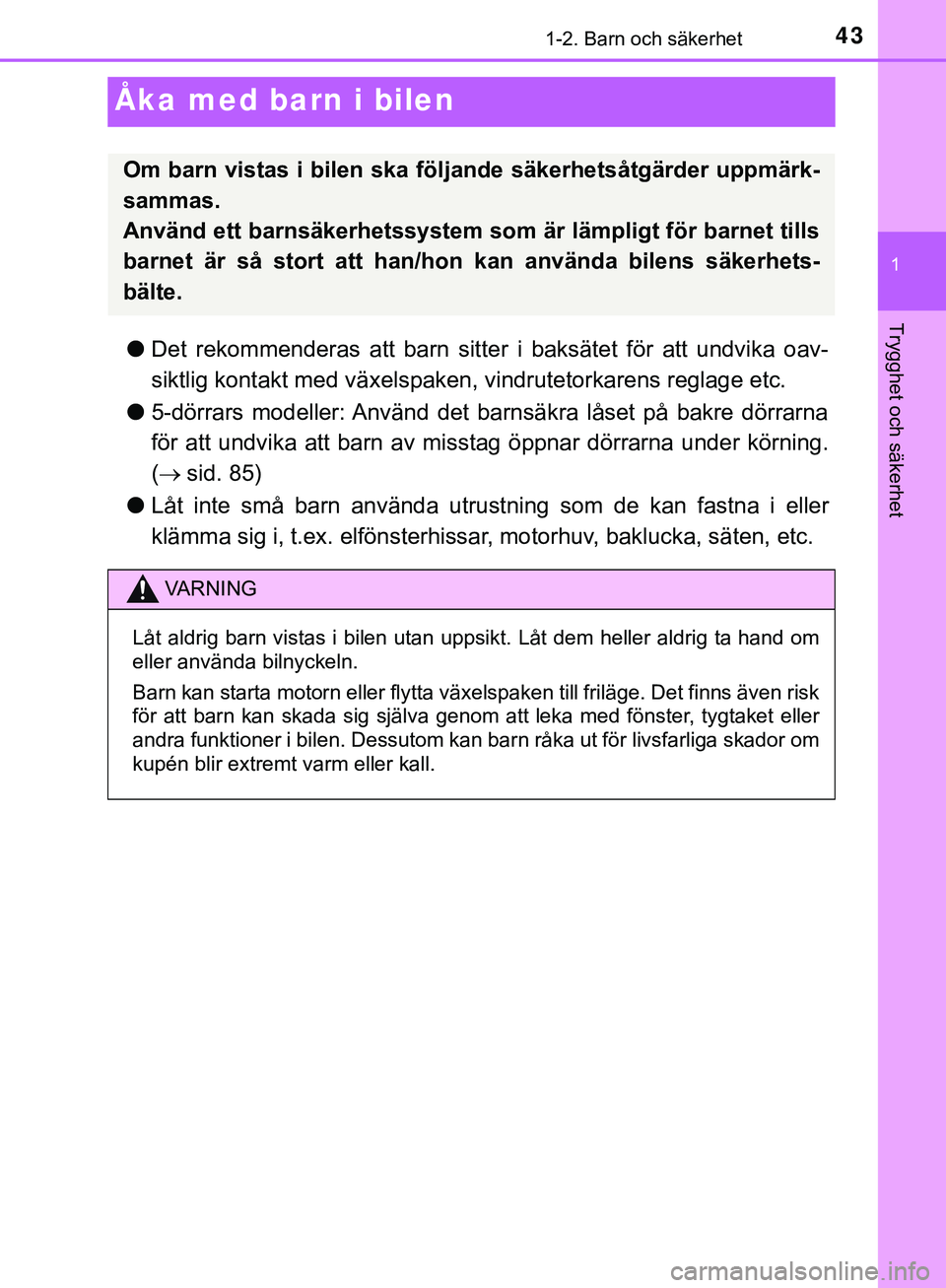

Page 43 of 442
431-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
Åka med barn i bilen
lDet rekommenderas att barn sitte r i baksätet för att undvika oav-
siktlig kontakt med växelspaken, vindrutetorkarens reglage etc.
l 5-dörrars modeller: Använd det barnsäkra låset på bakre dörrarna
för att undvika att barn av misstag öppnar dörrarna under körning.
( sid. 85)
l Låt inte små barn använda utrustning som de kan fastna i eller
klämma sig i, t.ex. el fönsterhissar, motorhuv, baklucka, säten, etc.
Om barn vistas i bilen ska följande säkerhetså tgärder uppmärk-
sammas.
Använd ett barnsäkerhetssystem som är lämpligt för barnet tills
barnet är så stort att han/hon kan använda bilens säkerhets-
bälte.
VARNING
Låt aldrig barn vistas i bilen utan uppsikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta växelspaken till friläge. Det finns även risk
för att barn kan skada sig själva genom att leka med fönster, tygtaket eller
andra funktioner i bilen. Dessutom kan barn råka ut för livsfarliga skador om
kupén blir extremt varm eller kall.
AYGO_OM_Europe_OM99R19SE.book Page 43 Thursday, April 19, 201 8 10:45 AM

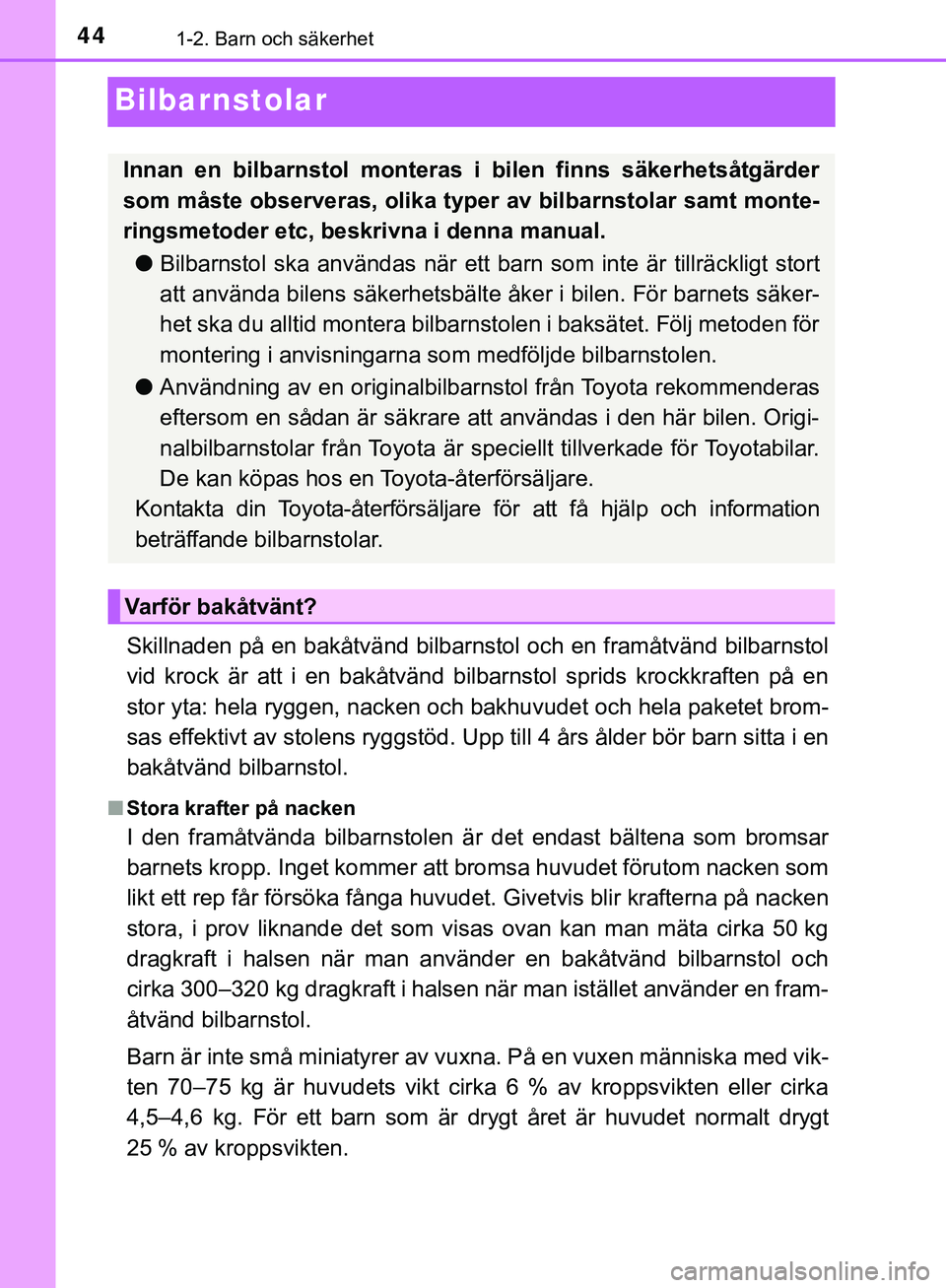

Page 44 of 442
441-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
Bilbarnstolar
Skillnaden på en bakåtvänd bilbarnstol och en framåtvänd bilbarnstol
vid krock är att i en bakåtvänd bilbarnstol sprids krockkraften på en
stor yta: hela ryggen, nacken och bakhuvudet och hela paketet brom-
sas effektivt av stolens ryggstöd. Upp till 4 års ålder bör barn sitta i en
bakåtvänd bilbarnstol.
n Stora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken som
likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på nacken
stora, i prov liknande det som visas ovan kan man mäta cirka 50 kg
dragkraft i halsen när man använder en bakåtvänd bilbarnstol och
cirka 300–320 kg dragkraft i halsen när man istället använder en fram-
åtvänd bilbarnstol.
Barn är inte små miniatyrer av vuxna. På en vuxen människa med vik-
ten 70–75 kg är huvudets vikt cirka 6 % av kroppsvikten eller cirka
4,5–4,6 kg. För ett barn som är drygt året är huvudet normalt drygt
25 % av kroppsvikten.
Innan en bilbarnstol monteras i bilen finns säkerhetsåtgärder
som måste observeras, olika typer av bilbarnstolar samt monte-
ringsmetoder etc, beskrivna i denna manual.
l Bilbarnstol ska användas när ett barn som inte är tillräckligt stort
att använda bilens säkerhetsbälte åker i bilen. För barnets säker-
het ska du alltid montera bilbarnstolen i baksätet. Följ metoden för
montering i anvisningarna so m medföljde bilbarnstolen.
l Användning av en originalbilbarnstol från Toyota rekommenderas
eftersom en sådan är säkrare att användas i den här bilen. Origi-
nalbilbarnstolar från Toyota är speciellt tillverkade för Toyotabilar.
De kan köpas hos en Toyota-återförsäljare.
Kontakta din Toyota-återförsäljare för att få hjälp och information
beträffande bilbarnstolar.
Varför bakåtvänt?
AYGO_OM_Europe_OM99R19SE.book Page 44 Thursday, April 19, 201 8 10:45 AM

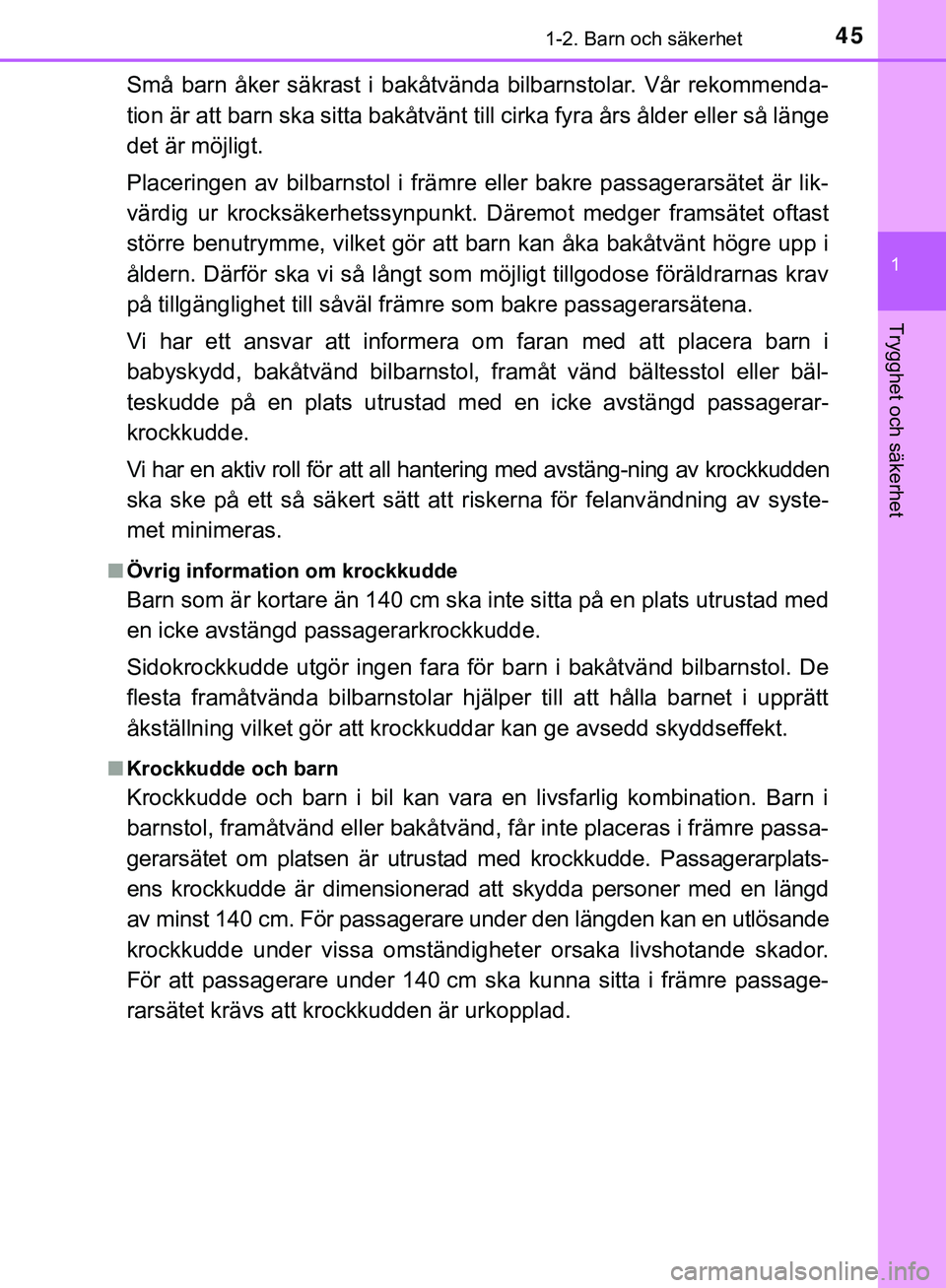

Page 45 of 442
451-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommenda-
tion är att barn ska sitta bakåtvänt till cirka fyra års ålder eller så länge
det är möjligt.
Placeringen av bilbarnstol i främre eller bakre passagerarsätet är lik-
värdig ur krocksäkerhetssynpunkt. Däremot medger framsätet oftast
större benutrymme, vilket gör att barn kan åka bakåtvänt högre upp i
åldern. Därför ska vi så långt som möjligt tillgodose föräldrarnas krav
på tillgänglighet till såväl fr ämre som bakre passagerarsätena.
Vi har ett ansvar att informera om faran med att placera barn i
babyskydd, bakåtvänd bilbarnstol, framåt vänd bältesstol eller bäl-
teskudde på en plats utrustad med en icke avstängd passagerar-
krockkudde.
Vi har en aktiv roll för att all hantering med avstäng-ning av krockkudden
ska ske på ett så säkert sätt att riskerna för felanvändning av syste-
met minimeras.
n Övrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad med
en icke avstängd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara för barn i bakåtvänd bilbarnstol. De
flesta framåtvända bilbarnstolar hj älper till att hålla barnet i upprätt
åkställning vilket gör att krockkuddar kan ge avsedd skyddseffekt.
n Krockkudde och barn
Krockkudde och barn i bil kan vara en livsfarlig kombination. Barn i
barnstol, framåtvänd eller bakåtvänd, får inte placeras i främre passa-
gerarsätet om platsen är utrustad med krockkudde. Passagerarplats-
ens krockkudde är dimensionerad att skydda personer med en längd
av minst 140 cm. För passagerare under den längden kan en utlösande
krockkudde under vissa omständighet er orsaka livshotande skador.
För att passagerare under 140 cm sk a kunna sitta i främre passage-
rarsätet krävs att krockkudden är urkopplad.
AYGO_OM_Europe_OM99R19SE.book Page 45 Thursday, April 19, 201 8 10:45 AM
Page 46 of 442
461-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE

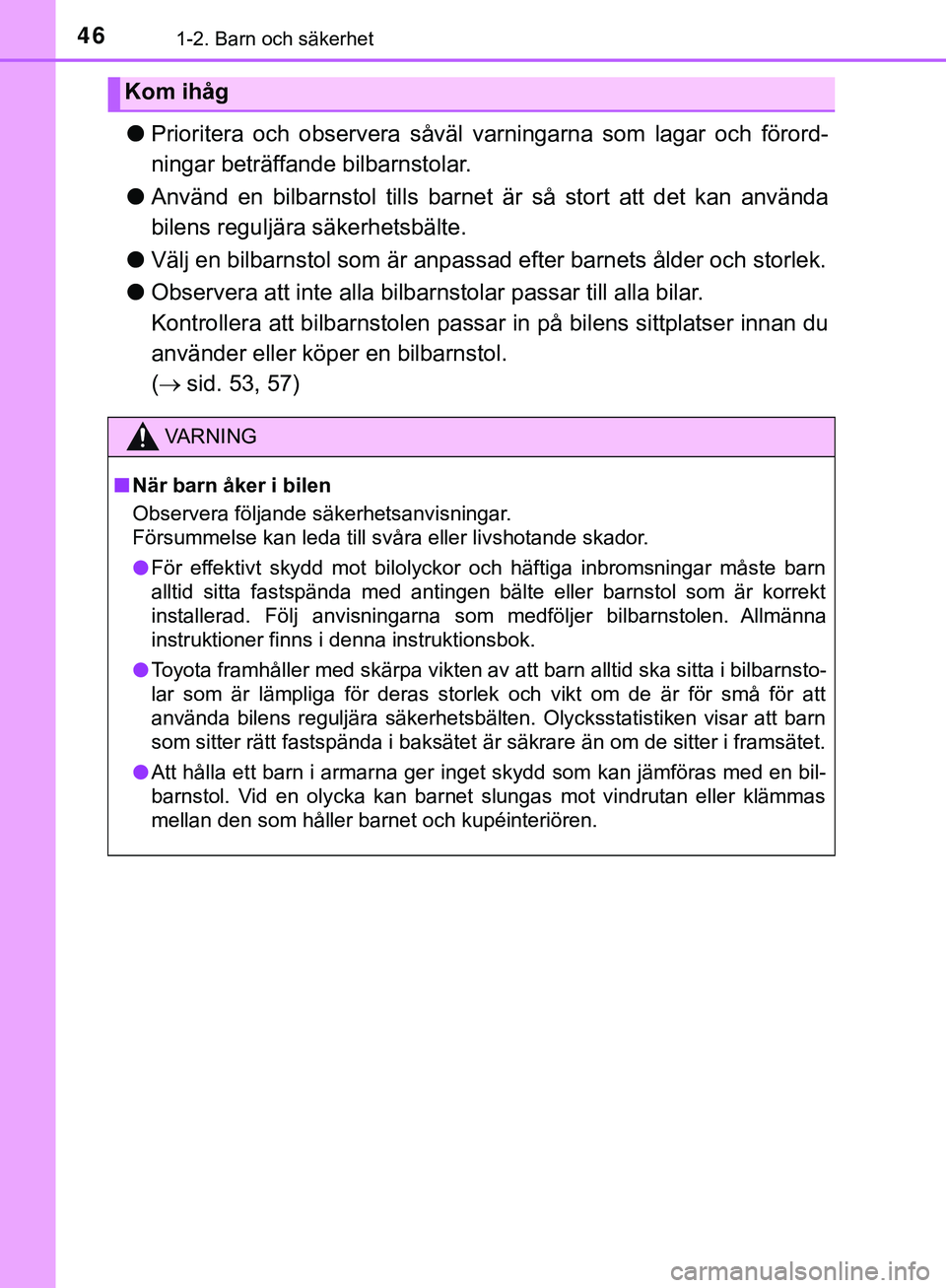

lPrioritera och observera såväl varningarna som lagar och förord-
ningar beträffande bilbarnstolar.
l Använd en bilbarnstol tills barnet är så stort att det kan använda
bilens reguljära säkerhetsbälte.
l Välj en bilbarnstol som är anpassad efter barnets ålder och storlek.
l Observera att inte alla bilbarnstolar passar till alla bilar.
Kontrollera att bilbarnstolen passar in på bilens sittplatser innan du
använder eller köper en bilbarnstol.
( sid. 53, 57)
Kom ihåg
VARNING
n När barn åker i bilen
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l För effektivt skydd mot bilolyckor och häftiga inbromsningar måste barn
alltid sitta fastspända med antingen bälte eller barnstol som är korrekt
installerad. Följ anvisningarna som medföljer bilbarnstolen. Allmänna
instruktioner finns i denna instruktionsbok.
l Toyota framhåller med skärpa vikten av att barn alltid ska sitta i bilbarnsto-
lar som är lämpliga för deras storlek och vikt om de är för små för att
använda bilens reguljära säkerhetsbälten. Olycksstatistiken visar att barn
som sitter rätt fastspända i baksätet är säkrare än om de sitter i framsätet.
l Att hålla ett barn i armarna ger inget skydd som kan jämföras med en bil-
barnstol. Vid en olycka kan barnet slungas mot vindrutan eller klämmas
mellan den som håller barnet och kupéinteriören.
AYGO_OM_Europe_OM99R19SE.book Page 46 Thursday, April 19, 201 8 10:45 AM

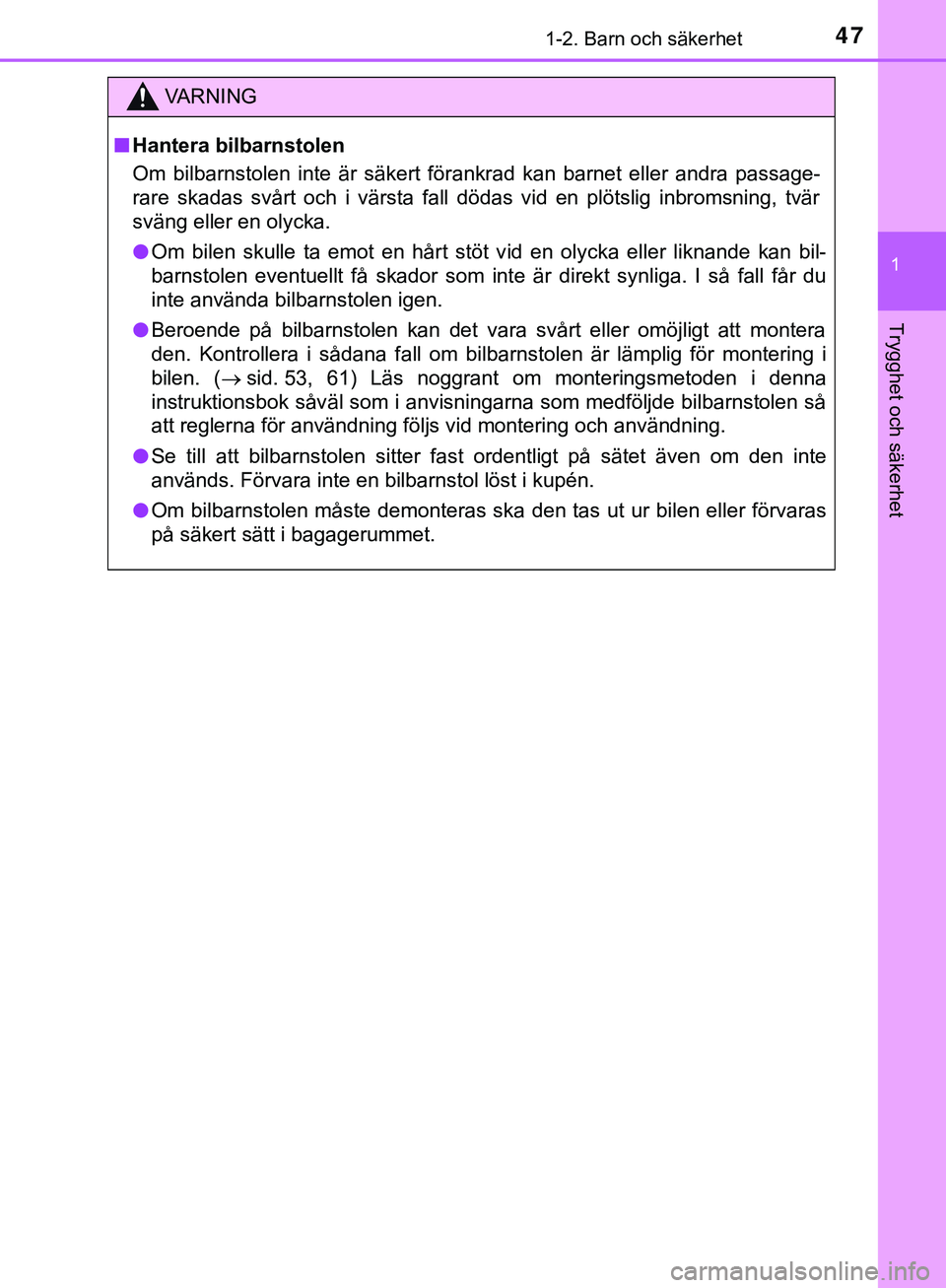

Page 47 of 442
471-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
VARNING
n Hantera bilbarnstolen
Om bilbarnstolen inte är säkert förankrad kan barnet eller andra passage-
rare skadas svårt och i värsta fall dödas vid en plötslig inbromsning, tvär
sväng eller en olycka.
l Om bilen skulle ta emot en hårt stöt vid en olycka eller liknande kan bil-
barnstolen eventuellt få skador som inte är direkt synliga. I så fall får du
inte använda bilbarnstolen igen.
l Beroende på bilbarnstolen kan det vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bilbarnstolen är lämplig för montering i
bilen. ( sid. 53, 61) Läs noggrant om monteringsmetoden i denna
instruktionsbok såväl som i anvisni ngarna som medföljde bilbarnstolen så
att reglerna för användning följs vid montering och användning.
l Se till att bilbarnstolen sitter fast ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol löst i kupén.
l Om bilbarnstolen måste demonteras ska den tas ut ur bilen eller förvaras
på säkert sätt i bagagerummet.
AYGO_OM_Europe_OM99R19SE.book Page 47 Thursday, April 19, 201 8 10:45 AM

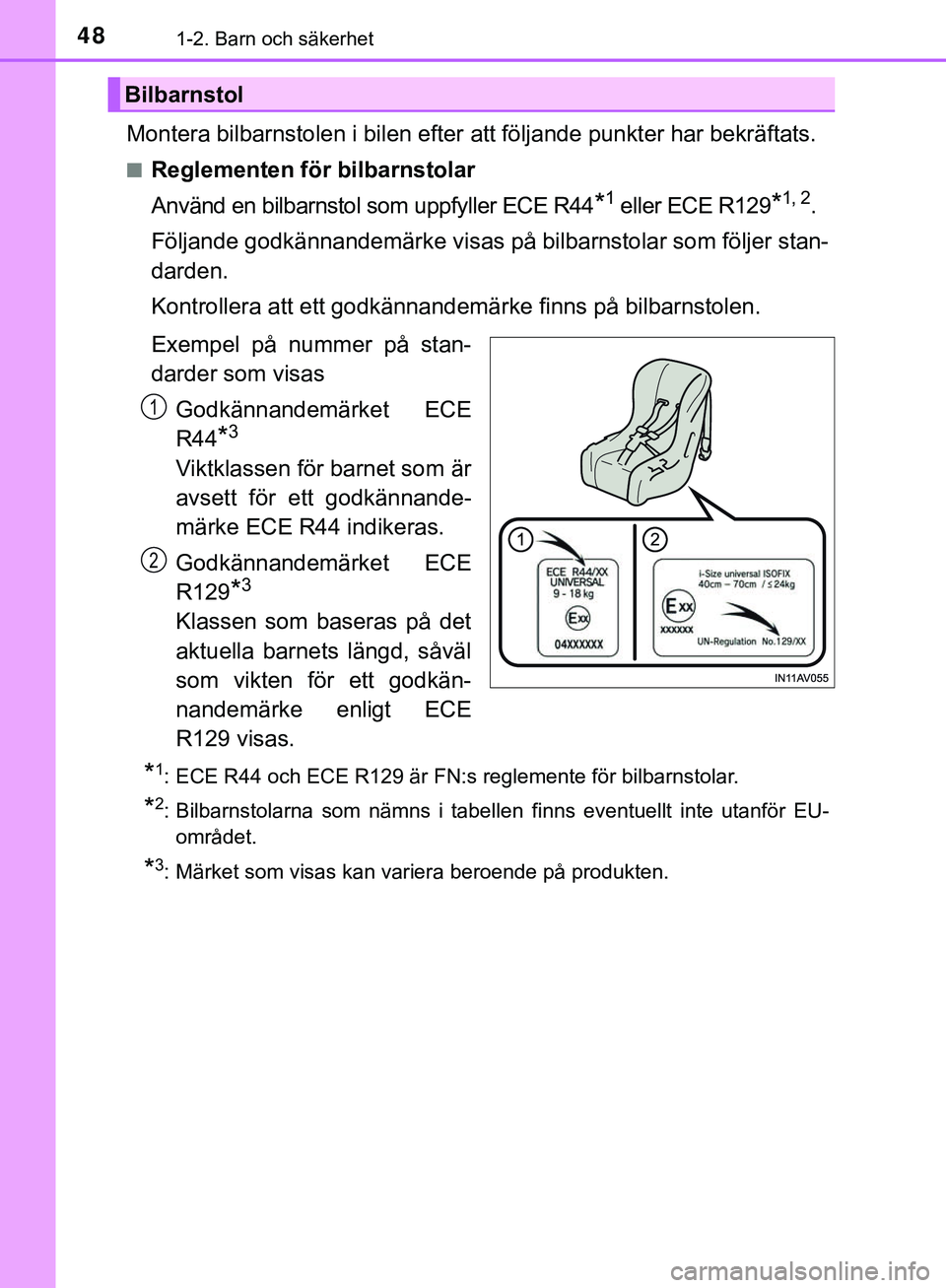

Page 48 of 442
481-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
Montera bilbarnstolen i bilen efter att följande punkter har bekräftats.
nReglementen för bilbarnstolar
Använd en bilbarnstol som uppfyller ECE R44
*1 eller ECE R129*1, 2.
Följande godkännandemärke visas på bilbarnstolar som följer stan-
darden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Exempel på nummer på stan-
darder som visas Godkännandemärket ECE
R44
*3
Viktklassen för barnet som är
avsett för ett godkännande-
märke ECE R44 indikeras.
Godkännandemärket ECE
R129
*3
Klassen som baseras på det
aktuella barnets längd, såväl
som vikten för ett godkän-
nandemärke enligt ECE
R129 visas.
*1: ECE R44 och ECE R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Bilbarnstol
1
2
AYGO_OM_Europe_OM99R19SE.book Page 48 Thursday, April 19, 201 8 10:45 AM
Page 49 of 442
491-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SEn

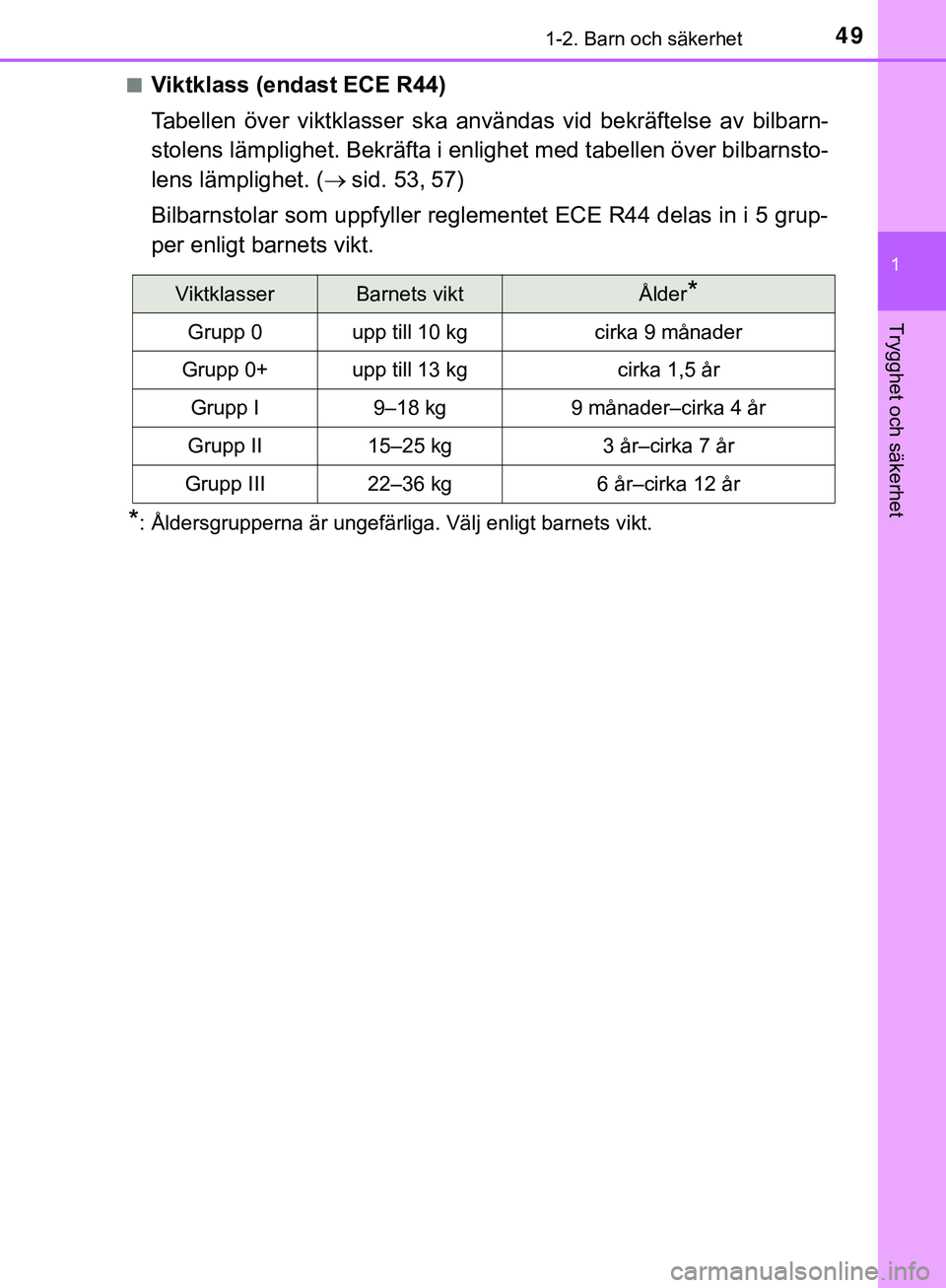

Viktklass (endast ECE R44)
Tabellen över viktklasser ska an
vändas vid bekräftelse av bilbarn-
stolens lämplighet. Bekräfta i enlighet med tabellen över bilbarnsto-
lens lämplighet. ( sid. 53, 57)
Bilbarnstolar som uppfyller reglementet ECE R44 delas in i 5 grup-
per enligt barnets vikt.
*: Åldersgrupperna är ungefärliga. Välj enligt barnets vikt.
ViktklasserBarnets viktÅlder*
Grupp 0upp till 10 kgcirka 9 månader
Grupp 0+upp till 13 kgcirka 1,5 år
Grupp I9–18 kg 9 månader–cirka 4 år
Grupp II15–25 kg 3 år–cirka 7 år
Grupp III22–36 kg 6 år–cirka 12 år
AYGO_OM_Europe_OM99R19SE.book Page 49 Thursday, April 19, 201 8 10:45 AM
Page 50 of 442
501-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE

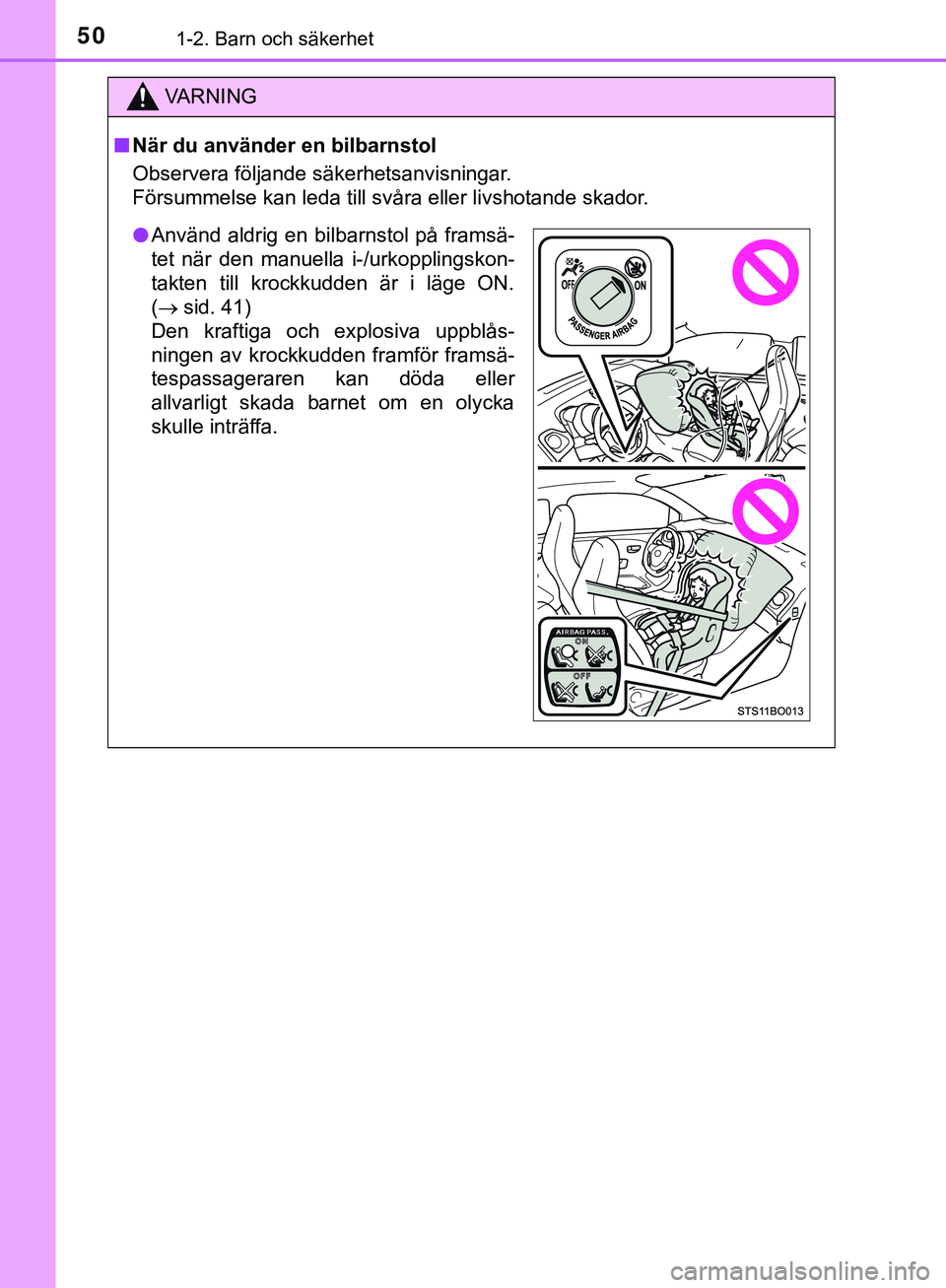

VARNING
n När du använder en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
lAnvänd aldrig en bilbarnstol på framsä-
tet när den manuella i-/urkopplingskon-
takten till krockkudden är i läge ON.
( sid. 41)
Den kraftiga och explosiva uppblås-
ningen av krockkudden framför framsä-
tespassageraren kan döda eller
allvarligt skada barnet om en olycka
skulle inträffa.
AYGO_OM_Europe_OM99R19SE.book Page 50 Thursday, April 19, 201 8 10:45 AM
