TOYOTA AYGO 2019 Bruksanvisningar (in Swedish)

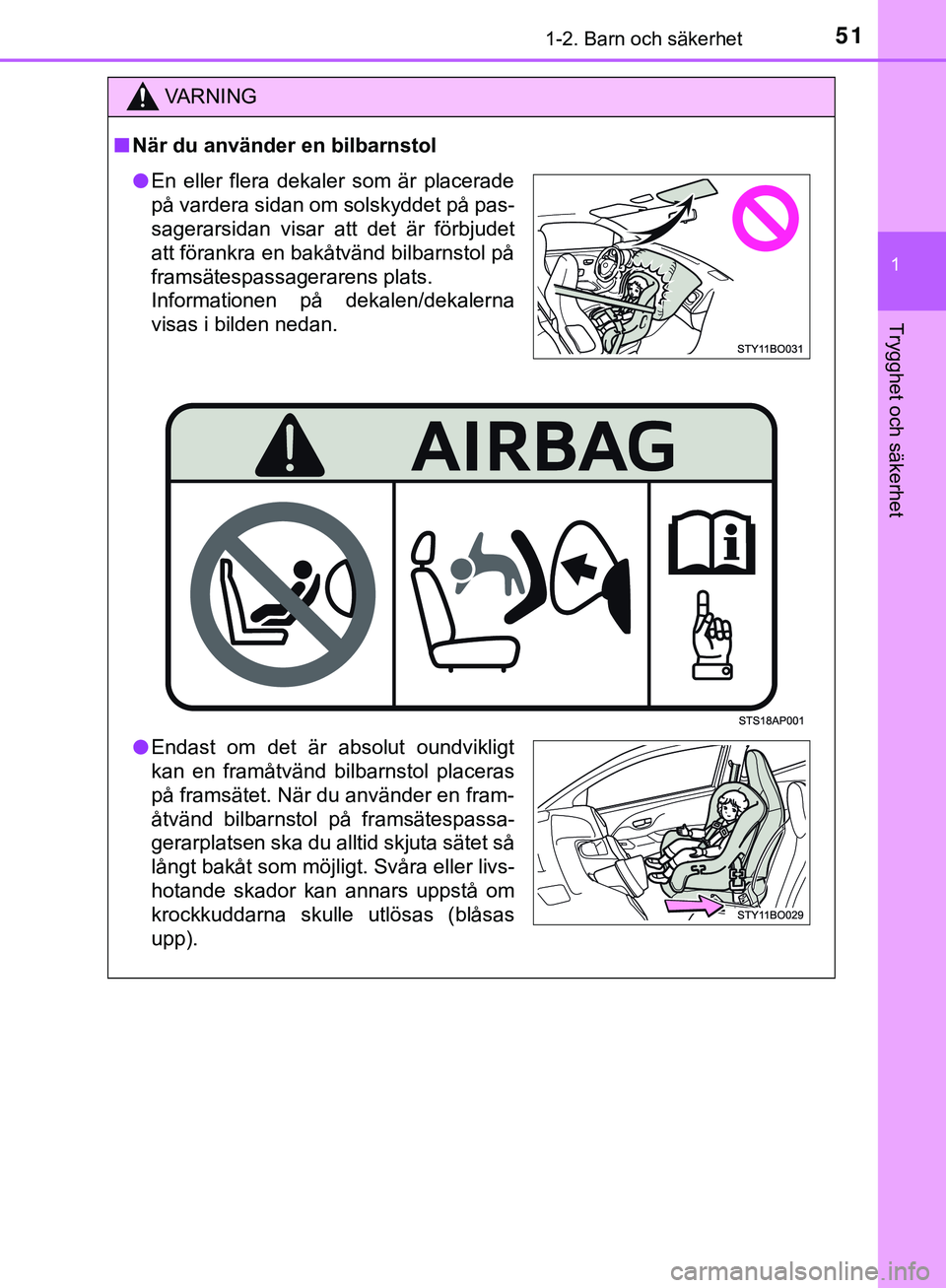

511-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
VARNING
n När du använder en bilbarnstol
lEn eller flera dekaler som är placerade
på vardera sidan om solskyddet på pas-
sagerarsidan visar att det är förbjudet
att förankra en bakåtvänd bilbarnstol på
framsätespassagerarens plats.
Informationen på dekalen/dekalerna
visas i bilden nedan.
lEndast om det är absolut oundvikligt
kan en framåtvänd bilbarnstol placeras
på framsätet. När du använder en fram-
åtvänd bilbarnstol på framsätespassa-
gerarplatsen ska du alltid skjuta sätet så
långt bakåt som möjligt. Svåra eller livs-
hotande skador kan annars uppstå om
krockkuddarna skulle utlösas (blåsas
upp).
AYGO_OM_Europe_OM99R19SE.book Page 51 Thursday, April 19, 201 8 10:45 AM

521-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
VARNING
n När du använder en bilbarnstol
l Modeller med sidokrockgardiner: Låt inte ett barn luta huvudet eller någon
annan kroppsdel mot framdörren eller mot den del av stolen, främre och
bakre stolpen eller takets sidolist varifrån sidokrockkuddar och sidokrock-
gardiner utlöses även om han/hon sitter i en bilbarnstol. Sidokrockkuddar
och sidokrockgardiner blåses upp med våldsam kraft och kan orsaka bar-
net svåra eller livshotande skador.
l När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
l Använd bilbarnstol som är lämplig för barnets ålder och storlek, och mon-
tera den på baksätet.
lModeller utan sidokrockgardiner: Låt
inte ett barn luta huvudet eller någon
annan kroppsdel mot dörren eller mot
sätesytan där sidokrockkudden blåses
upp även om han/hon sitter i en bilbarn-
stol. En sidokrockkudde blåses upp
med våldsam kraft och kan orsaka livs-
farliga skador.
lOm förarstolen hindrar att en bilbarnstol
förankras ordentligt ska bilbarnstolen
placeras på baksätets högra sida.
( sid. 53, 57)
AYGO_OM_Europe_OM99R19SE.book Page 52 Thursday, April 19, 201 8 10:45 AM

531-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
uBekräfta möjliga platser för montering samt viktklasser för bil-
barnstolar som monteras med säkerhetsbälte.
Bekräfta motsvarande [Viktk lass] från barnets vikt (sid. 49)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta och välj en lämplig och möjlig placering för bilbarnstolen
och motsvarande stoltyp från tabellen [Bilbarnstolar förankrade
med SÄKERHETSBÄLTE – Lämplighet och rekommendationer
för bilbarnstolar]. ( sid. 53)
uBilbarnstolar förankrade me d SÄKERHETSBÄLTE – Lämplig-
het och rekommendationer för bilbarnstolar
Om din bilbarnstol är av kategorin ”universal” kan du installera den
på platserna som anges under U eller UF i tabellen nedan (UF gäl-
ler endast framåtvända bilbarnstola r). Kategori och viktklass för bil-
barnstolar återfinns i bilbarnstolens instruktionsbok.
Om din bilbarnstol inte är av kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se ”fordonslistan” för din bil-
barnstol för uppgifter om lämplighet, eller kontakta leverantören av
din bilbarnstol.
Bilbarnstol som monteras med säkerhetsbälte
AYGO_OM_Europe_OM99R19SE.book Page 53 Thursday, April 19, 201 8 10:45 AM

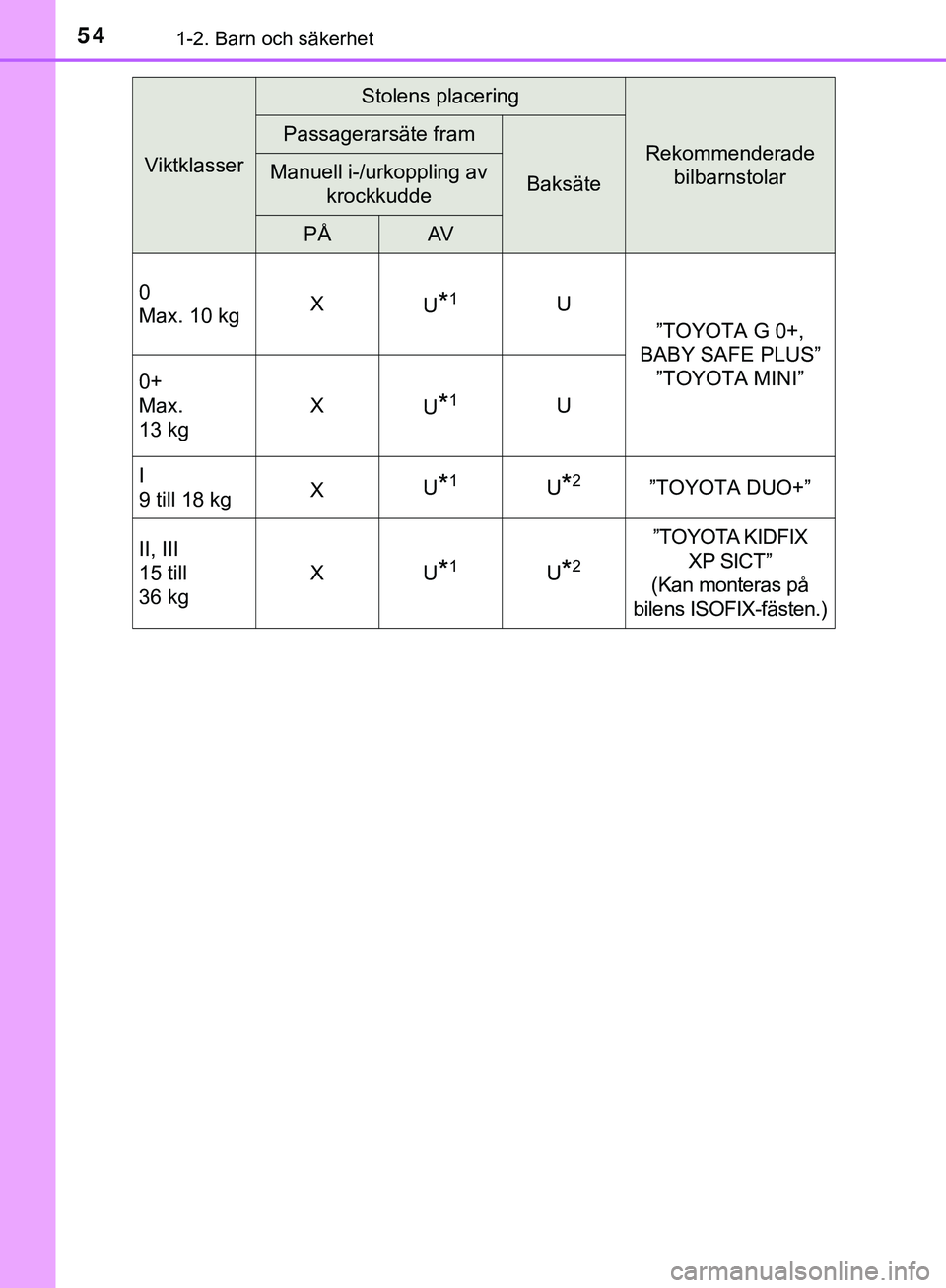

541-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
Viktklasser
Stolens placering
RekommenderadebilbarnstolarPassagerarsäte fram
BaksäteManuell i-/urkoppling av
krockkudde
PÅAV
0
Max. 10 kg X
U
*1U
”TOYOTA G 0+,
BABY SAFE PLUS” ”TOYOTA MINI”
0+
Max.
13 kg X
U
*1U
I
9 till 18 kg X
U
*1U*2”TOYOTA DUO+”
II, III
15 till
36 kg XU
*1U*2
”TOYOTA KIDFIX
XP SICT”
(Kan monteras på
bilens ISOFIX-fästen.)
AYGO_OM_Europe_OM99R19SE.book Page 54 Thursday, April 19, 201 8 10:45 AM

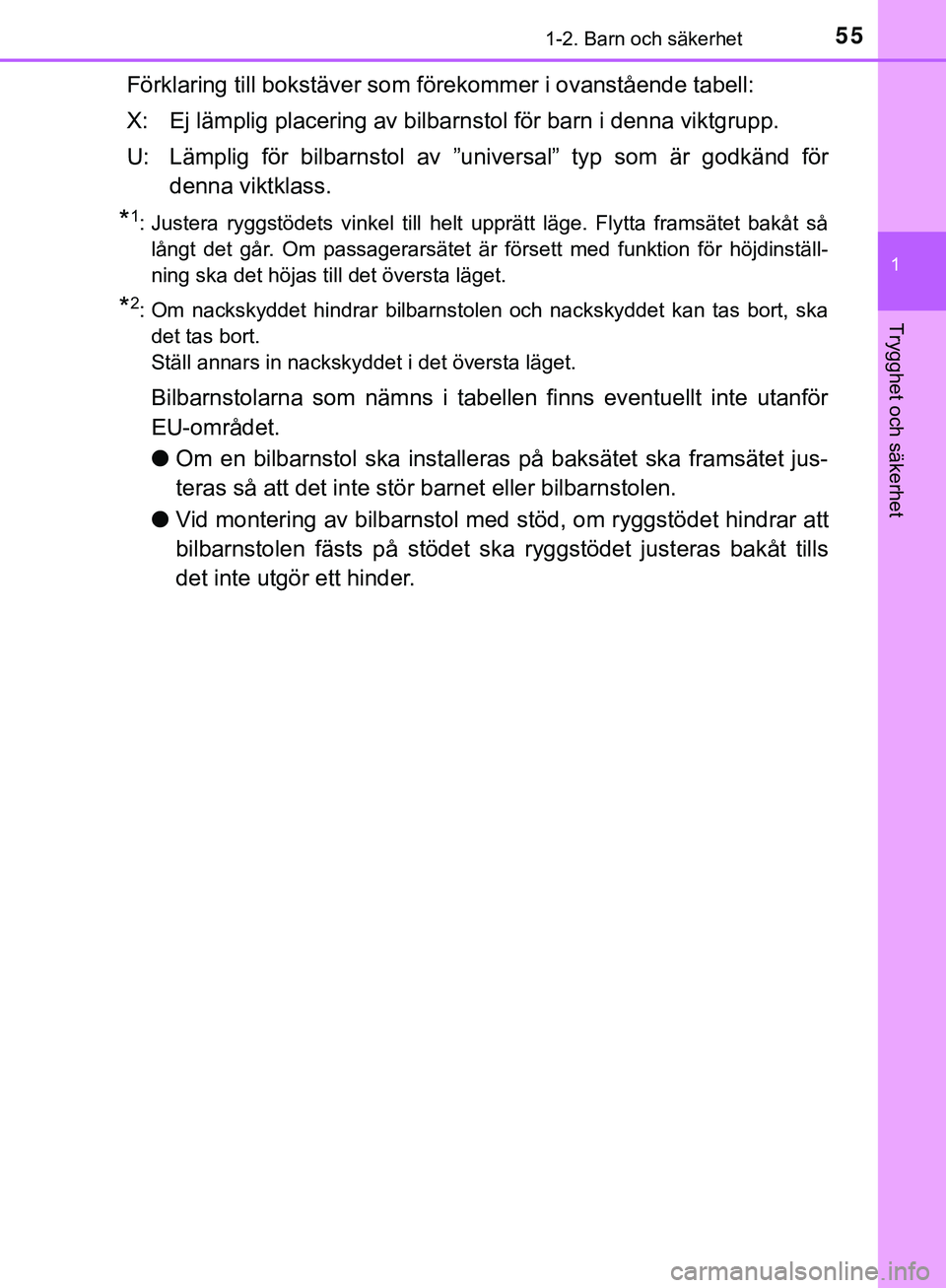

551-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt sålångt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska det höjas till det översta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför
EU-området.
l Om en bilbarnstol ska installeras på baksätet ska framsätet jus-
teras så att det inte stör barnet eller bilbarnstolen.
l Vid montering av bilbarnstol med stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska ryggstödet justeras bakåt tills
det inte utgör ett hinder.
AYGO_OM_Europe_OM99R19SE.book Page 55 Thursday, April 19, 201 8 10:45 AM

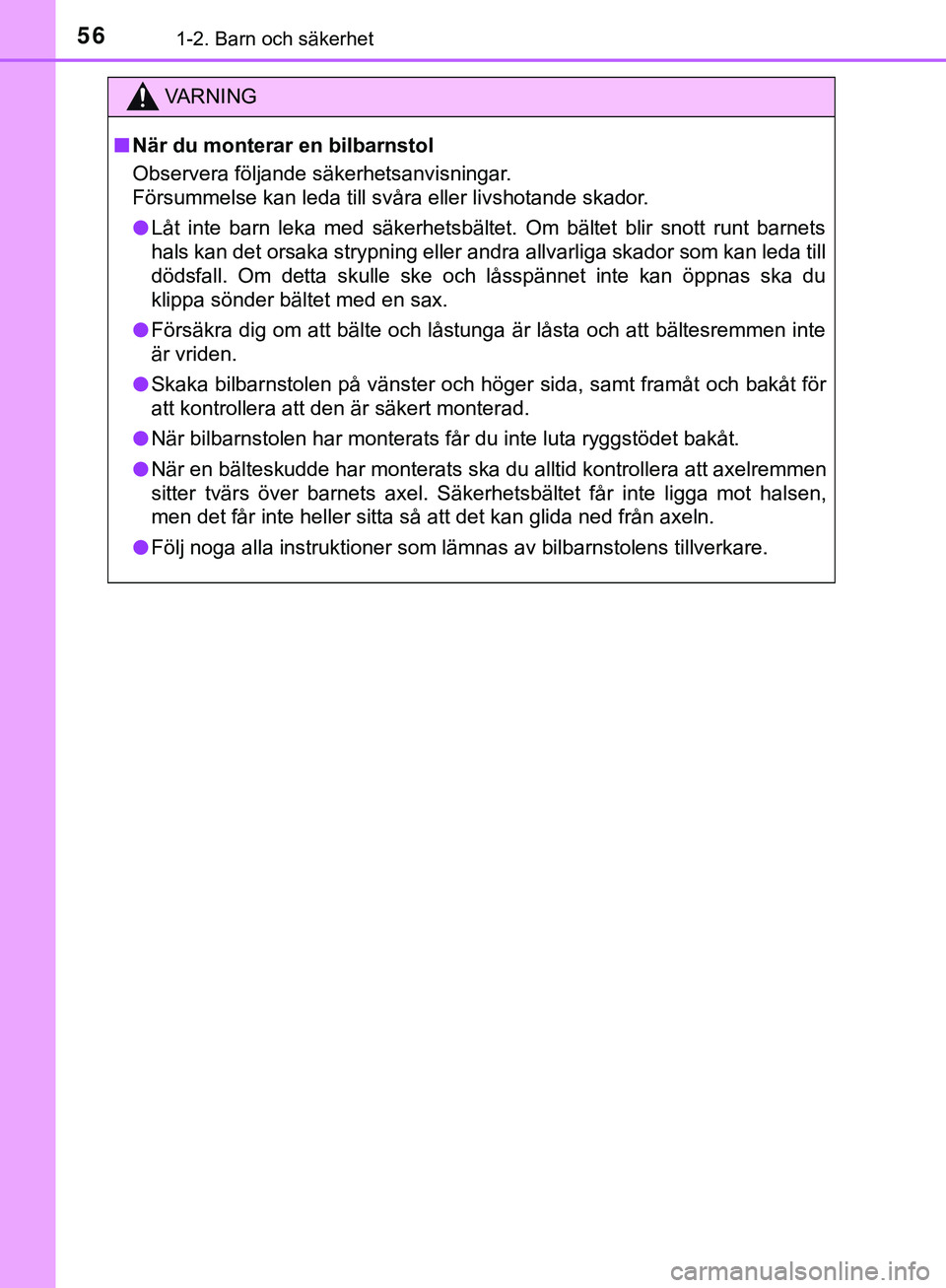

561-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
VARNING
n När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andra allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du
klippa sönder bältet med en sax.
l Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
l Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverkare.
AYGO_OM_Europe_OM99R19SE.book Page 56 Thursday, April 19, 201 8 10:45 AM

571-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SEn
Bilbarnstolar förankrade med IS
OFIX (ECE R44) – Lämplighet
och rekommendationer för bilbarnstolar
ISOFIX bilbarnstolar är uppdelade i olika ”storleksklasser”. Enligt
denna ”storleksklass” kan du använda den i bilens sätesplacering
som anges i tabellen nedan. Se bilbarnstolens instruktionsbok för
att bekräfta ”storlek sklass” och ”viktgrupp” för din bilbarnstol.
Om din bilbarnstol inte har en ”sto rleksklass” (eller om du inte hittar
information i tabellen nedan), se ”fordonslistan” för din bilbarnstol
för uppgifter om lämplighet, eller kontakta leverantören av din bil-
barnstol.
StorleksklassBeskrivning
A Framåtvända bilbarnstolar med full höjd
B Framåtvända bilbarnstolar med reducerad höjd
B1 Framåtvända bilbarnstolar med reducerad höjd
C Bakåtvända bilbarnstolar i standardstorlek
D Bakåtvända bilbarnstolar med reducerad storlek
E Bakåtvänt babyskydd
F Vänstervänt liggande babyskydd
G Högervänt liggande babyskydd
AYGO_OM_Europe_OM99R19SE.book Page 57 Thursday, April 19, 201 8 10:45 AM

581-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
ViktklasserStorleks-klassStolens placeringRekommende-
rade bilbarnstolarPassage-
rarsäte framBaksäte
Babyskydd FXX
–
GX X
0
Max. 10 kg E
X IL
*1
”TOYOTA MINI”
”TOYOTA MIDI”
0+
Max. 13 kg E
X IL*1
D XI L*1
CXX
I
9 till 18 kg D
X IL
*1
–
CXX
BX IUF
*2
IL*2”TOYOTA MIDI”
B1 XIUF
*2
IL*2”TOYOTA DUO+”
”TOYOTA MIDI”
AX IUF*2
IL*2”TOYOTA MIDI”
AYGO_OM_Europe_OM99R19SE.book Page 58 Thursday, April 19, 201
8 10:45 AM

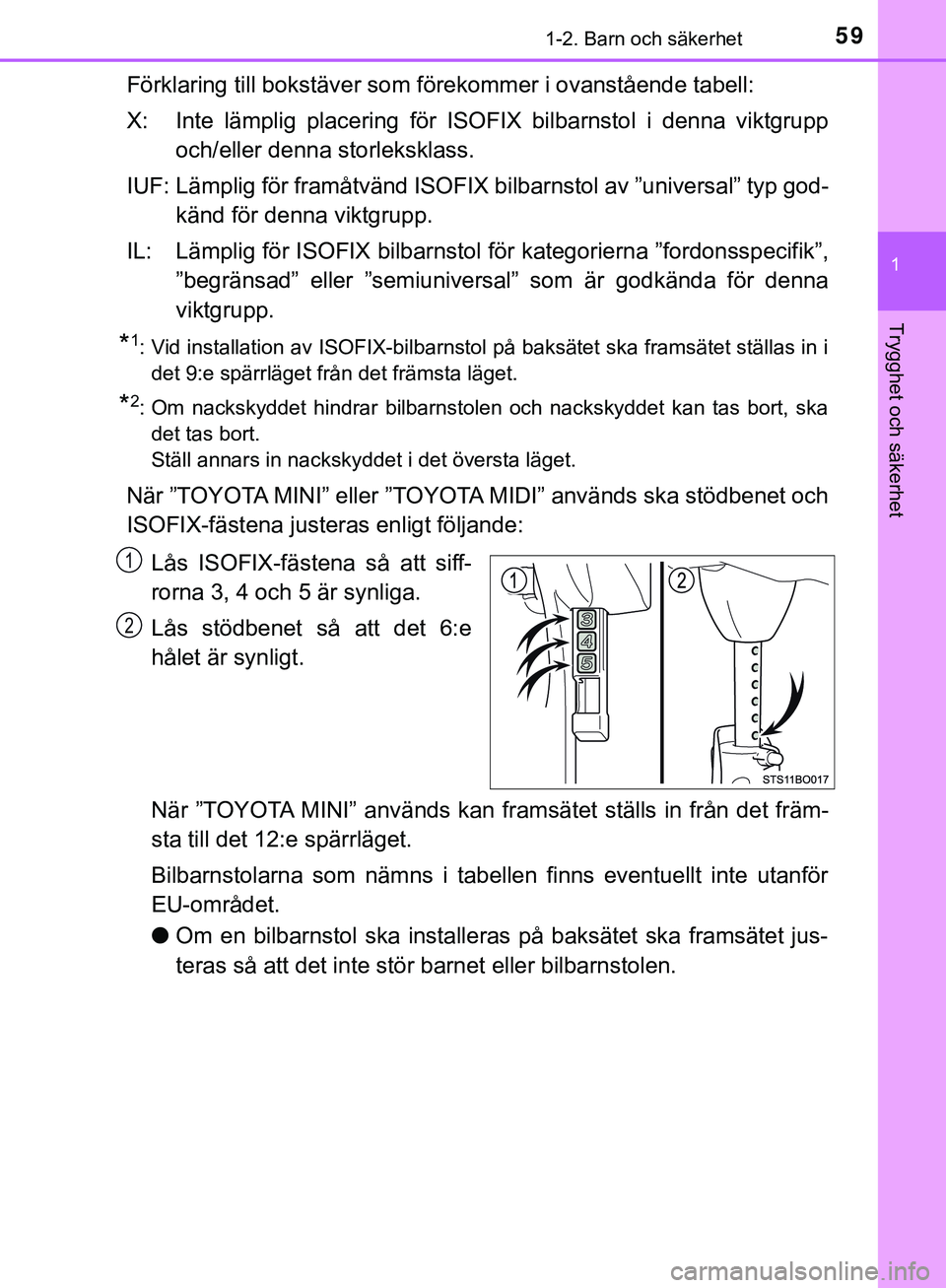

591-2. Barn och säkerhet
1
Trygghet och säkerhet
AYGO_OM_Europe_OM99R19SE
Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Inte lämplig placering för ISOFIX bilbarnstol i denna viktgrupp och/eller denna storleksklass.
IUF: Lämplig för framåtvänd ISOFIX bilbarnstol av ”universal” typ god- känd för denna viktgrupp.
IL: Lämplig för ISOFIX bilbarnstol för kategorierna ”fordonsspecifik”, ”begränsad” eller ”semiuniversal” som är godkända för denna
viktgrupp.
*1: Vid installation av ISOFIX-bilbarnstol på baksätet ska framsätet\
ställas in idet 9:e spärrläget från det främsta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort.
Ställ annars in nackskyddet i det översta läget.
När ”TOYOTA MINI” eller ”TOYOTA MIDI” används sk a stödbenet och
ISOFIX-fästena justeras enligt följande:
Lås ISOFIX-fästena så att siff-
rorna 3, 4 och 5 är synliga.
Lås stödbenet så att det 6:e
hålet är synligt.
När ”TOYOTA MINI” används kan framsätet ställs in från det främ-
sta till det 12:e spärrläget.
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför
EU-området.
lOm en bilbarnstol ska installeras på baksätet ska framsätet jus-
teras så att det inte stör barnet eller bilbarnstolen.
1
2
AYGO_OM_Europe_OM99R19SE.book Page 59 Thursday, April 19, 201 8 10:45 AM

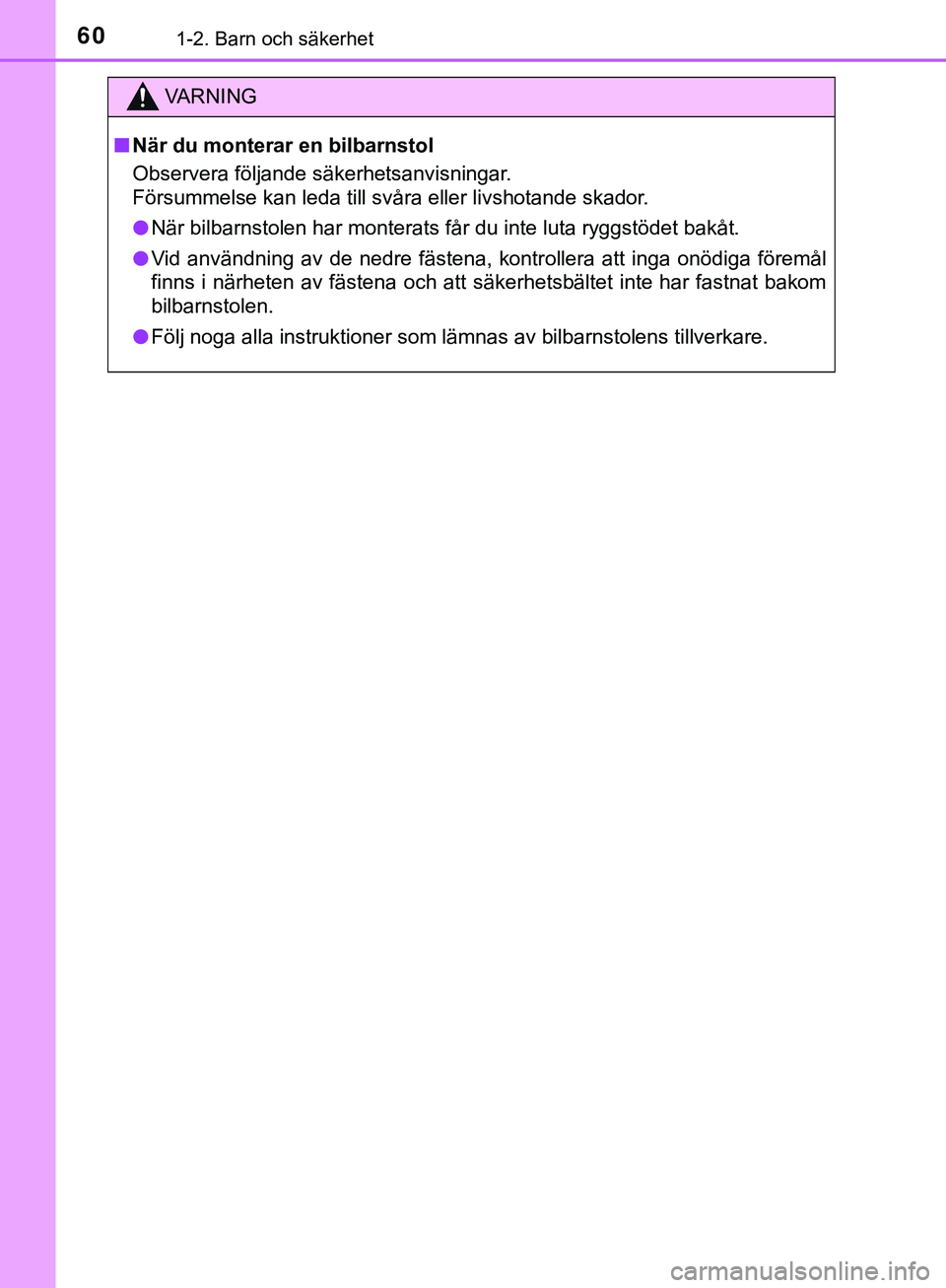

601-2. Barn och säkerhet
AYGO_OM_Europe_OM99R19SE
VARNING
n När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l Vid användning av de nedre fästena, kontrollera att inga onödiga föremål
finns i närheten av fästena och att säkerhetsbältet inte har fastnat bakom
bilbarnstolen.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverkare.
AYGO_OM_Europe_OM99R19SE.book Page 60 Thursday, April 19, 201 8 10:45 AM
