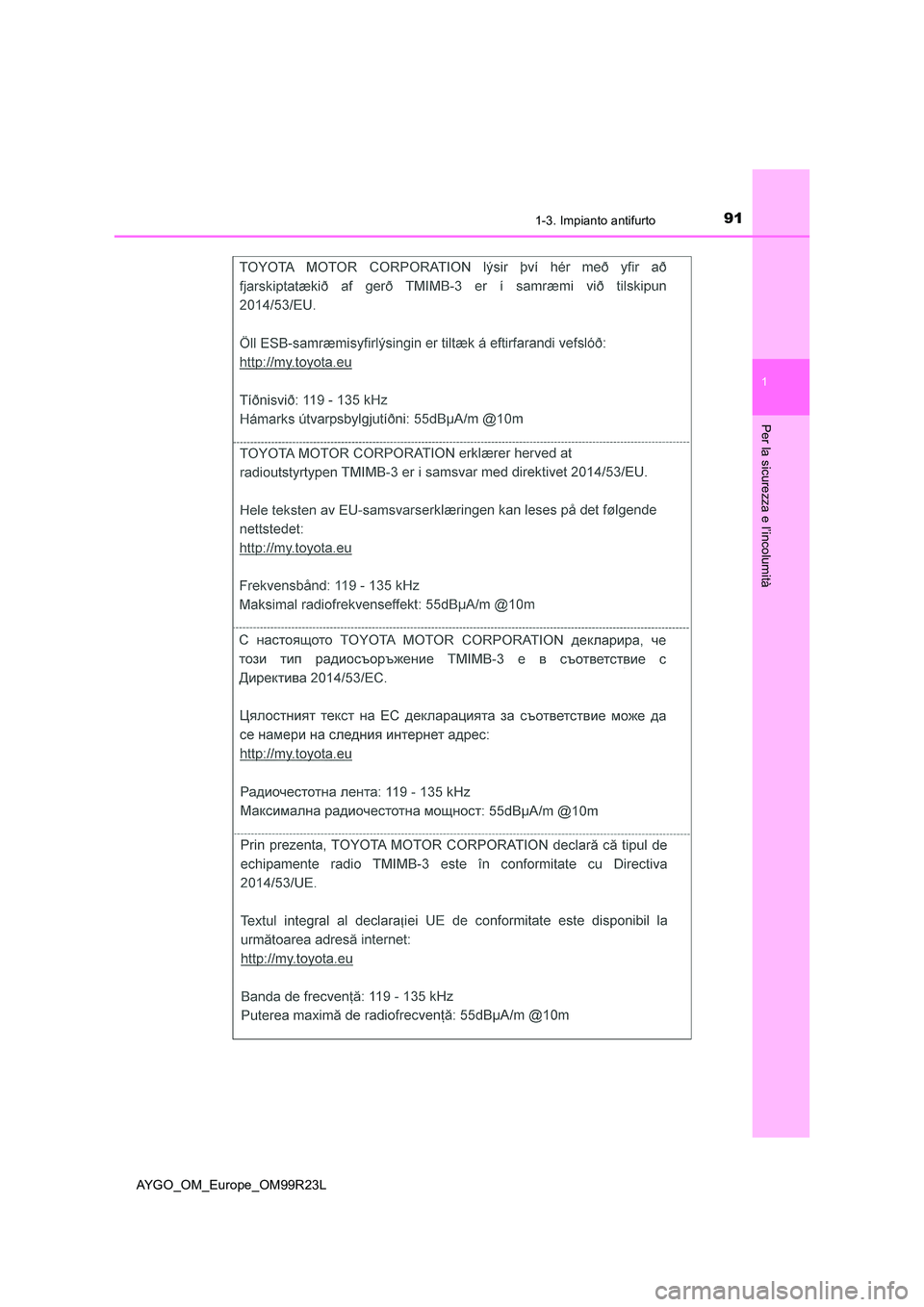

911-3. Impianto antifurto
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM99R23L

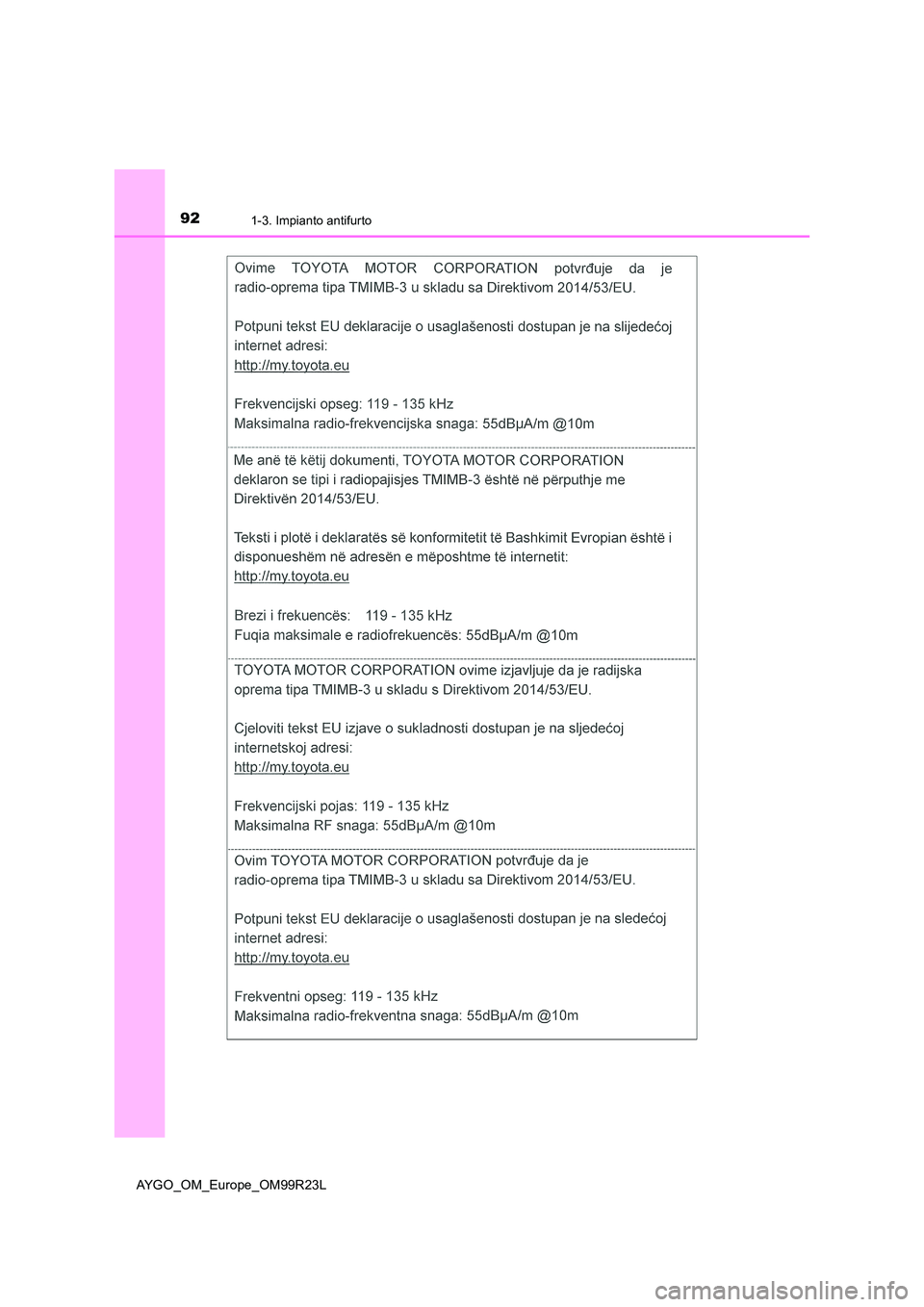

921-3. Impianto antifurto
AYGO_OM_Europe_OM99R23L

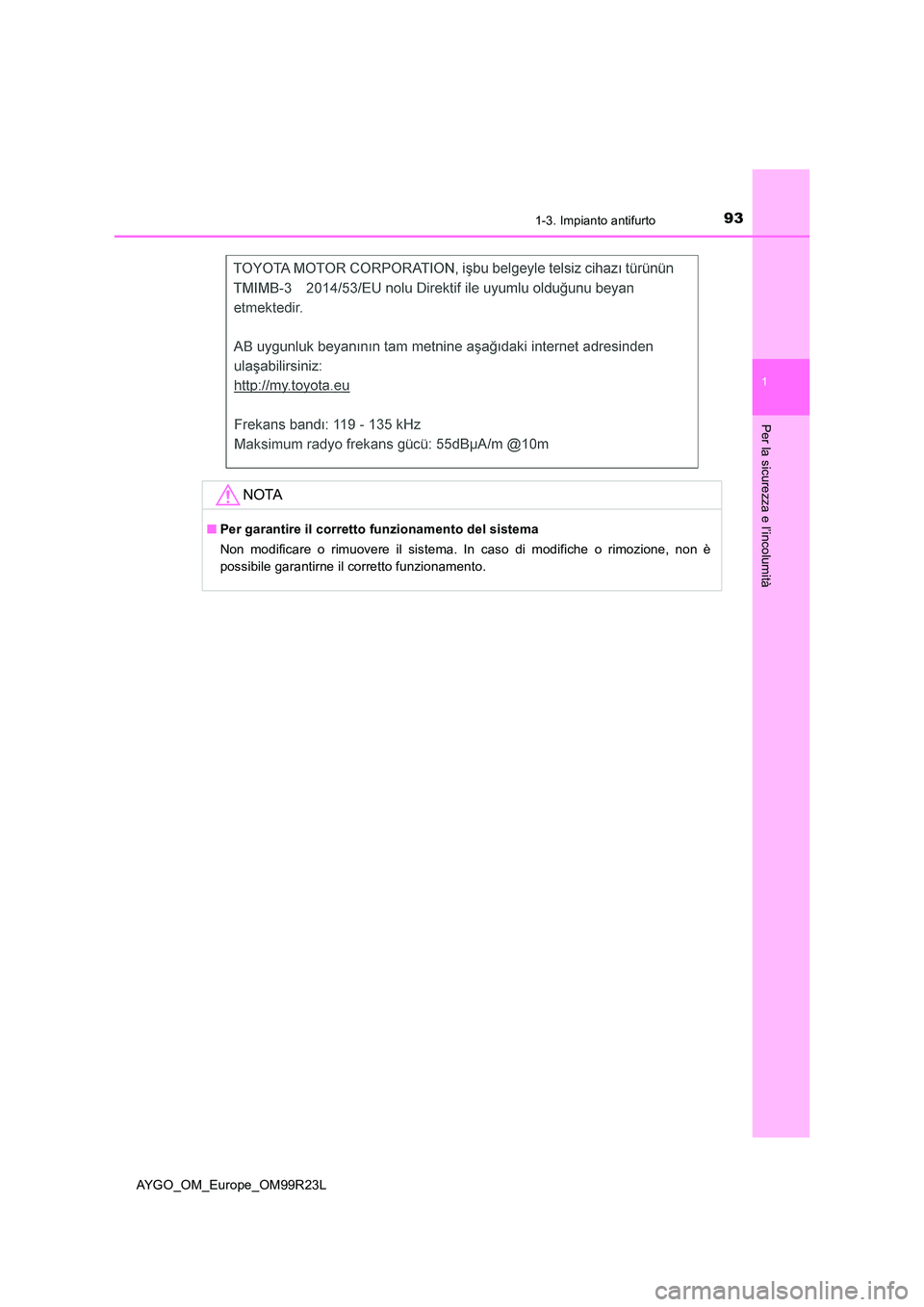

931-3. Impianto antifurto
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM99R23L
NOTA
■Per garantire il corretto funzionamento del sistema
Non modificare o rimuovere il sistema. In caso di modifiche o rimozione, non è
possibile garantirne il corretto funzionamento.

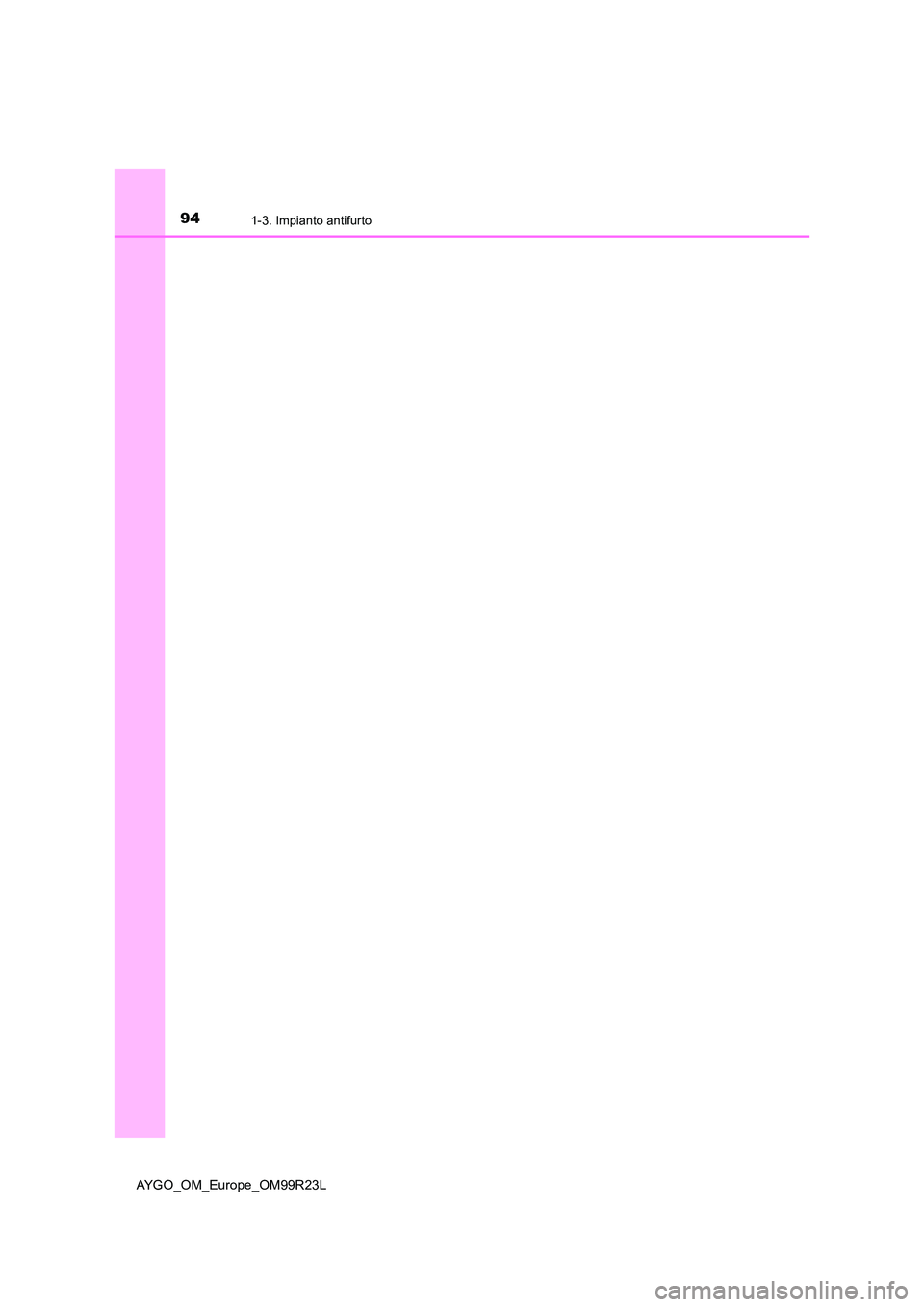

941-3. Impianto antifurto
AYGO_OM_Europe_OM99R23L

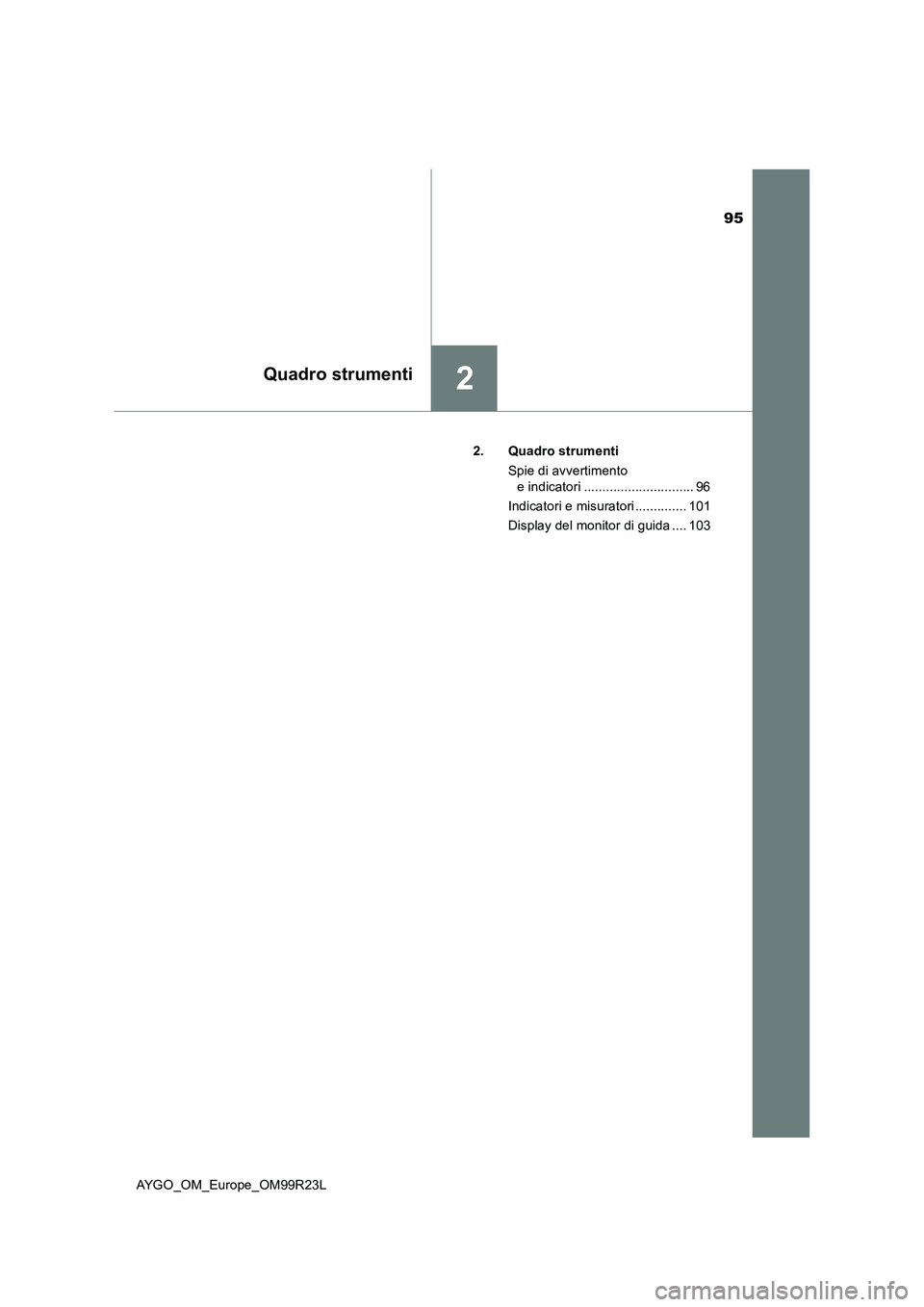

95
2Quadro strumenti
AYGO_OM_Europe_OM99R23L
2. Quadro strumenti
Spie di avvertimento
e indicatori .............................. 96
Indicatori e misuratori .............. 101
Display del monitor di guida .... 103

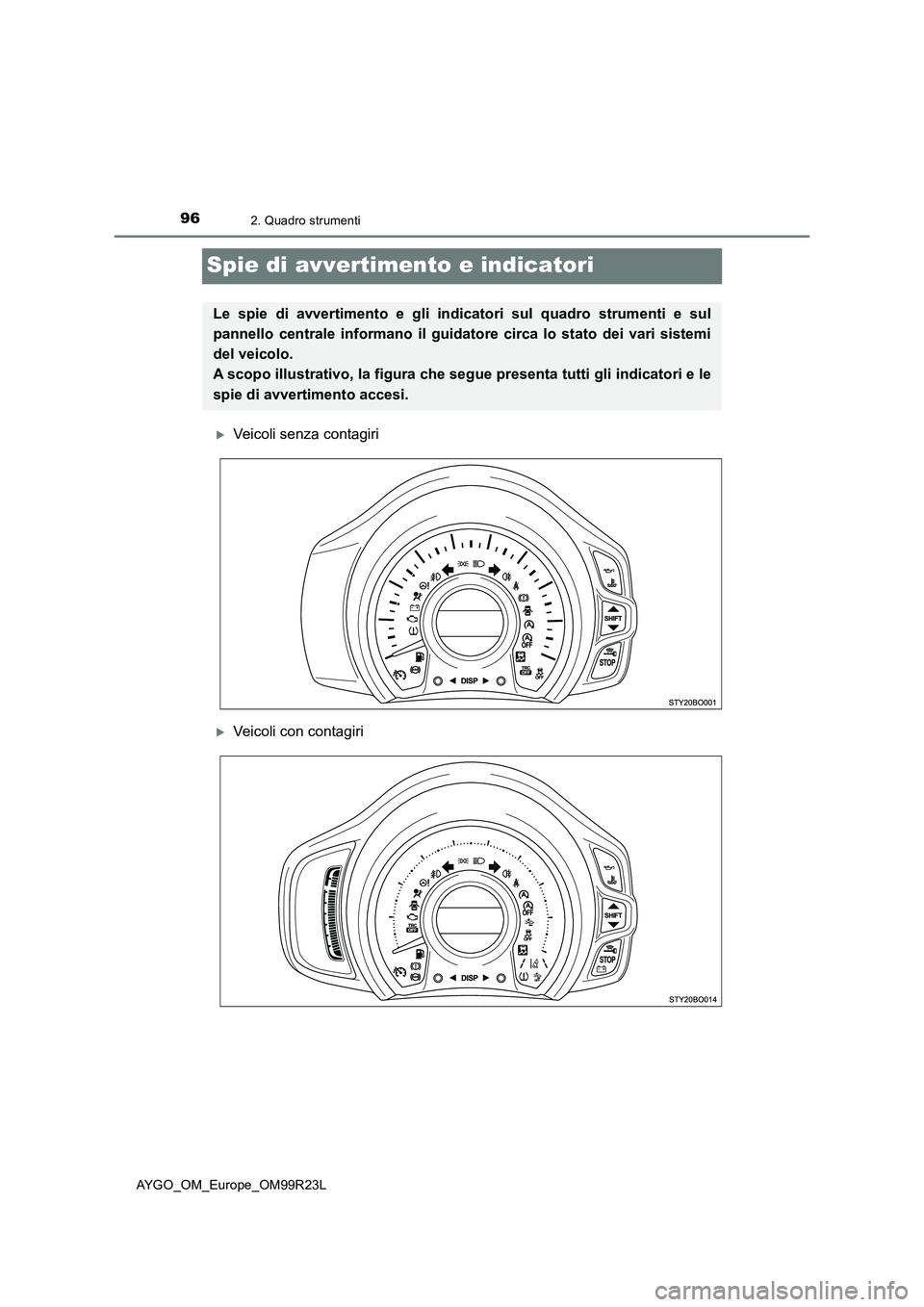

962. Quadro strumenti
AYGO_OM_Europe_OM99R23L
Spie di avvertimento e indicatori
Veicoli senza contagiri
Veicoli con contagiri
Le spie di avvertimento e gli indicatori sul quadro strumenti e sul
pannello centrale informano il guid atore circa lo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

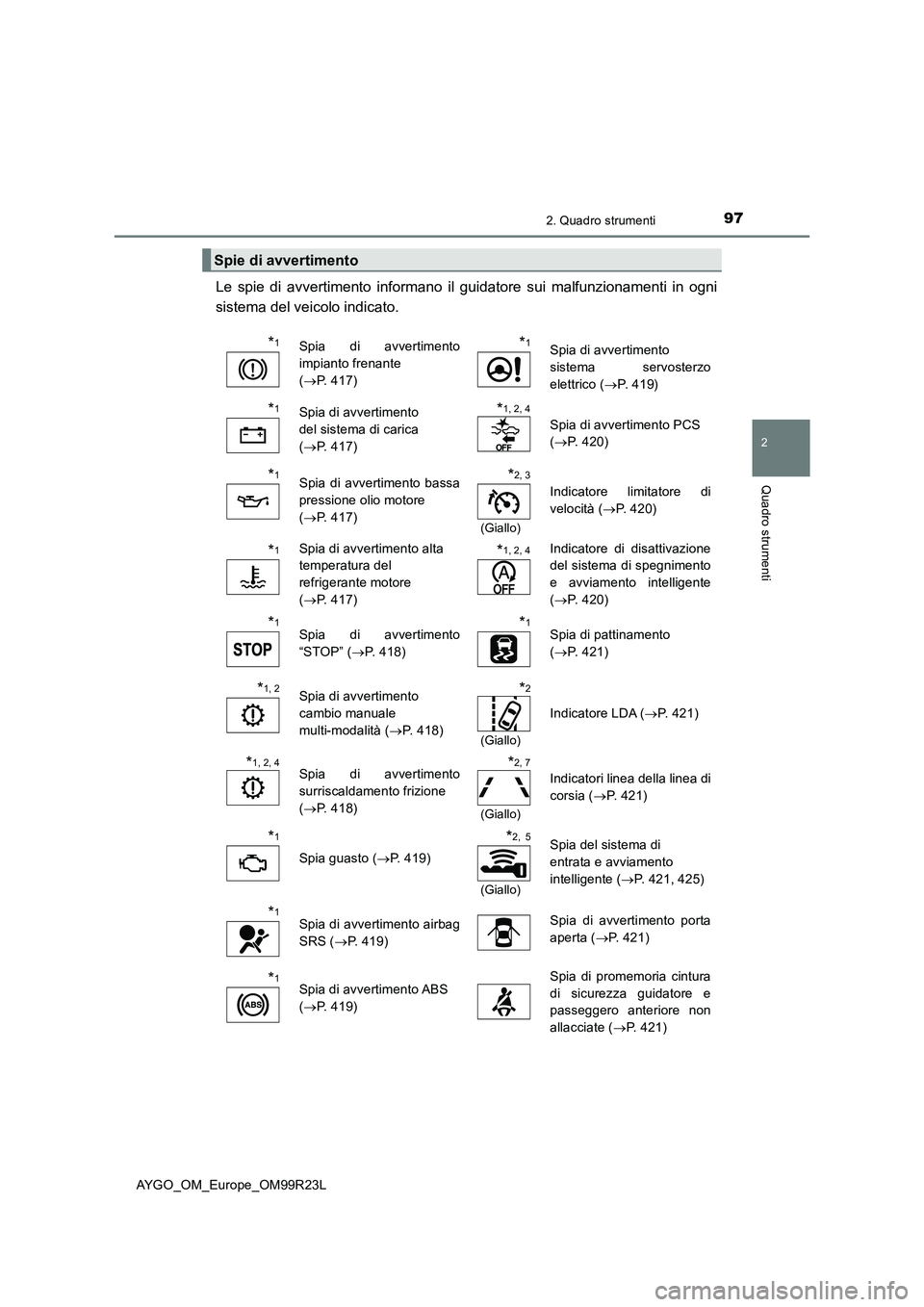

972. Quadro strumenti
2
Quadro strumenti
AYGO_OM_Europe_OM99R23L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
*1Spia di avvertimento
impianto frenante
( P. 417)
*1Spia di avvertimento
sistema servosterzo
elettrico ( P. 4 1 9 )
*1Spia di avvertimento
del sistema di carica
( P. 417)
*1, 2, 4
Spia di avvertimento PCS
( P. 420)
*1Spia di avvertimento bassa
pressione olio motore
( P. 417)
*2, 3
(Giallo)
Indicatore limitatore di
velocità ( P. 420)
*1Spia di avvertimento alta
temperatura del
refrigerante motore
( P. 417)
*1, 2, 4Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
( P. 420)
*1Spia di avvertimento
“STOP” ( P. 418)
*1Spia di pattinamento
( P. 421)
*1, 2Spia di avvertimento
cambio manuale
multi-modalità ( P. 418)
*2
(Giallo)
Indicatore LDA (P. 421)
*1, 2, 4Spia di avvertimento
surriscaldamento frizione
( P. 418)
*2, 7
(Giallo)
Indicatori linea della linea di
corsia ( P. 4 2 1 )
*1
Spia guasto (P. 419)
*2, 5
(Giallo)
Spia del sistema di
entrata e avviamento
intelligente ( P. 421, 425)
*1Spia di avvertimento airbag
SRS ( P. 419)
Spia di avvertimento porta
aperta ( P. 421)
*1Spia di avvertimento ABS
( P. 419)
Spia di promemoria cintura
di sicurezza guidatore e
passeggero anteriore non
allacciate ( P. 421)

982. Quadro strumenti
AYGO_OM_Europe_OM99R23L
*1: Queste spie si accendono quando la chiave del blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o quando
l’interruttore motore si trova nella modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
Potrebbe essere presente un malfunzionamento nel sistema se le luci non si
accendono o non si spengono. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia si accende in giallo per segnalare un malfunzionamento.
*4: La spia lampeggia per segnalare un malfunzionamento.
*5: La spia lampeggia in giallo per segnalare un malfunzionamento. La spia lampeggia
rapidamente in verde per indicare che il bloccasterzo non è stato rilasciato.
*6: Questa spia si accende sul pannello centrale.
*7: Le spie si accendono con l’indicatore LDA per segnalare un malfunzionamento.
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
*6Spie di promemoria
cinture di sicurezza
passeggeri posteriori
( P. 421)
*1, 2Spia di avvertimento
pressione pneumatici
( P. 422)
Spia di avvertimento basso
livello carburante ( P. 422)
Indicatori
*1Indicatore di marcia
( P. 192, 195)
Indicatore fari abbaglianti
( P. 2 0 0 )
Indicatore di direzione
( P. 197)
*2Indicatore faro fendinebbia
( P. 203)
*2
(Verde)
Spia del sistema di
entrata e avviamento
intelligente ( P. 185)
Indicatore faro retronebbia
( P. 203)
Indicatore luce di coda
( P. 199)
*1, 3Spia di pattinamento
( P. 248)

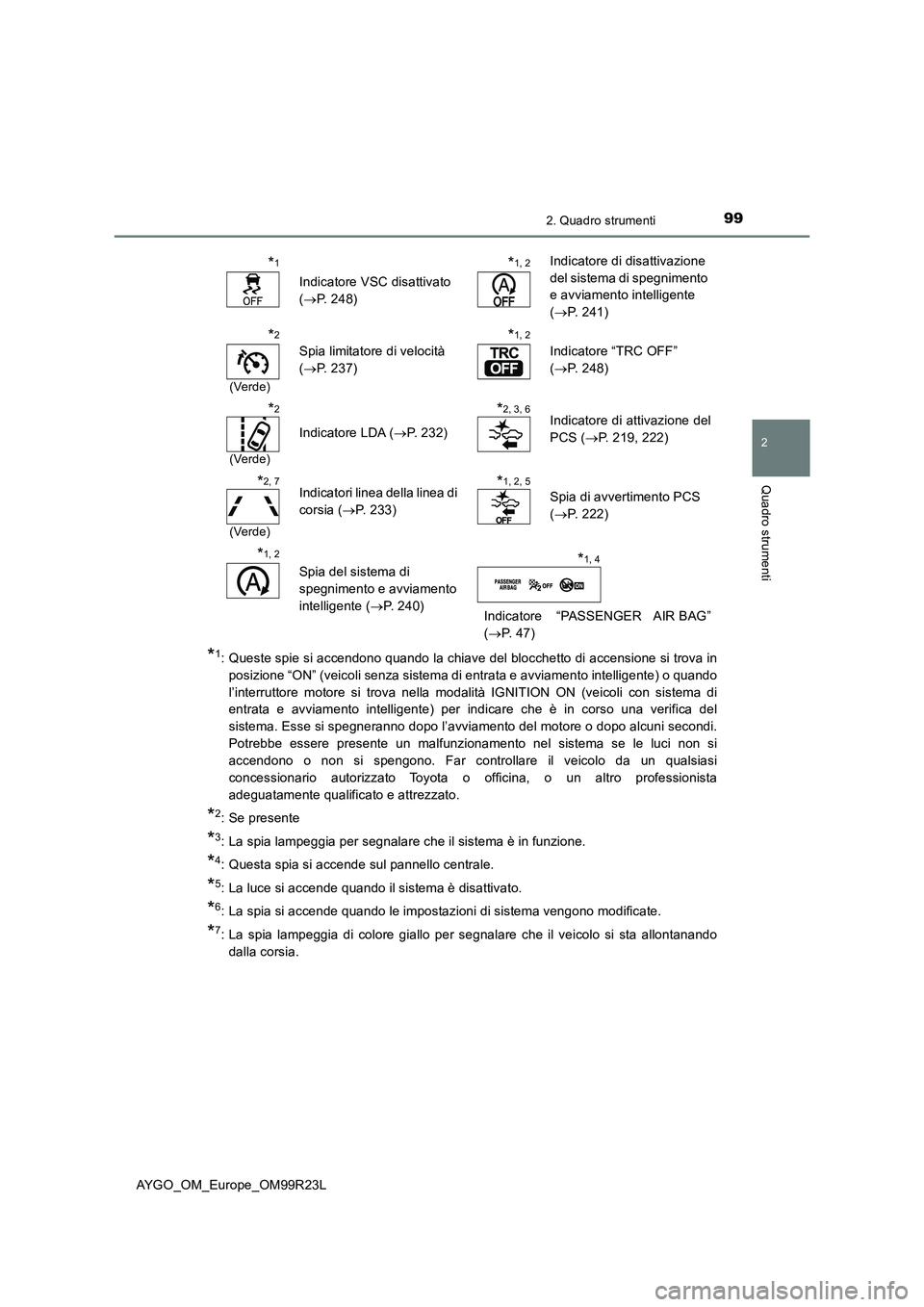

992. Quadro strumenti
2
Quadro strumenti
AYGO_OM_Europe_OM99R23L
*1: Queste spie si accendono quando la chiave del blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o quando
l’interruttore motore si trova nella modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
Potrebbe essere presente un malfunzionamento nel sistema se le luci non si
accendono o non si spengono. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale.
*5: La luce si accende quando il sistema è disattivato.
*6: La spia si accende quando le impostazioni di sistema vengono modificate.
*7: La spia lampeggia di colore giallo per segnalare che il veicolo si sta allontanando
dalla corsia.
*1
Indicatore VSC disattivato
( P. 248)
*1, 2Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
( P. 241)
*2
(Verde)
Spia limitatore di velocità
( P. 237)
*1, 2
Indicatore “TRC OFF”
( P. 248)
*2
(Verde)
Indicatore LDA (P. 232)
*2, 3, 6Indicatore di attivazione del
PCS ( P. 219, 222)
*2, 7
(Verde)
Indicatori linea della linea di
corsia ( P. 233)
*1, 2, 5
Spia di avvertimento PCS
( P. 222)
*1, 2
Spia del sistema di
spegnimento e avviamento
intelligente ( P. 240) Indicatore “PASSENGER AIR BAG”
( P. 47)
*1, 4

1002. Quadro strumenti
AYGO_OM_Europe_OM99R23L
AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento SRS, non si accende all’avviamento del motore, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare immediatamente
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 465)
