TOYOTA AYGO 2019 Manuale duso (in Italian)

101
2
2. Quadro strumenti
Quadro strumenti
AYGO_OM_Europe_OM99R23L

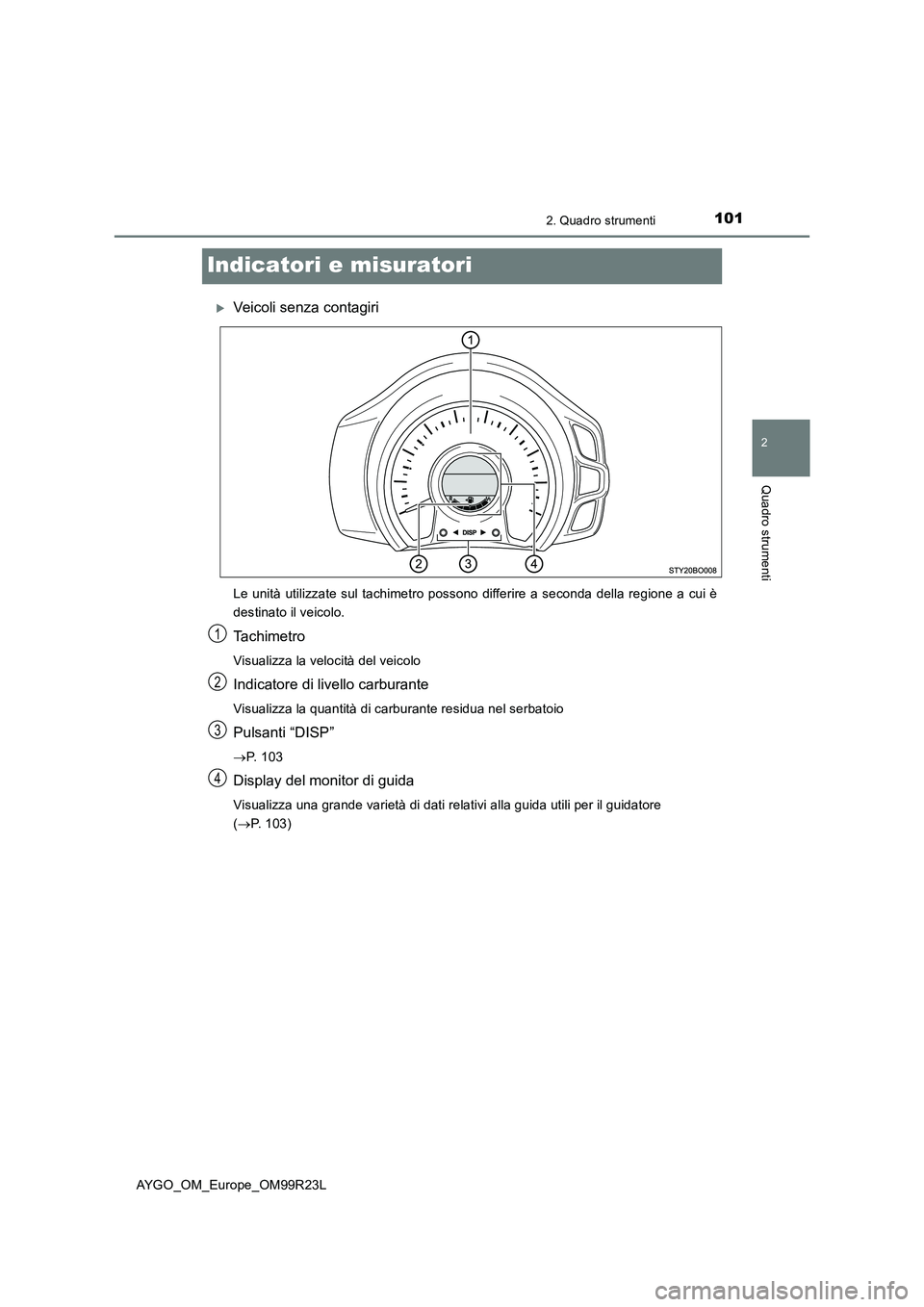

Indicatori e misuratori
Veicoli senza contagiri
Le unità utilizzate sul tachimetro possono differire a seconda della regione a cui è
destinato il veicolo.
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Pulsanti “DISP”
 P. 1 0 3
Display del monitor di guida
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore
( P. 103)
1
2
3
4

1022. Quadro strumenti
AYGO_OM_Europe_OM99R23L

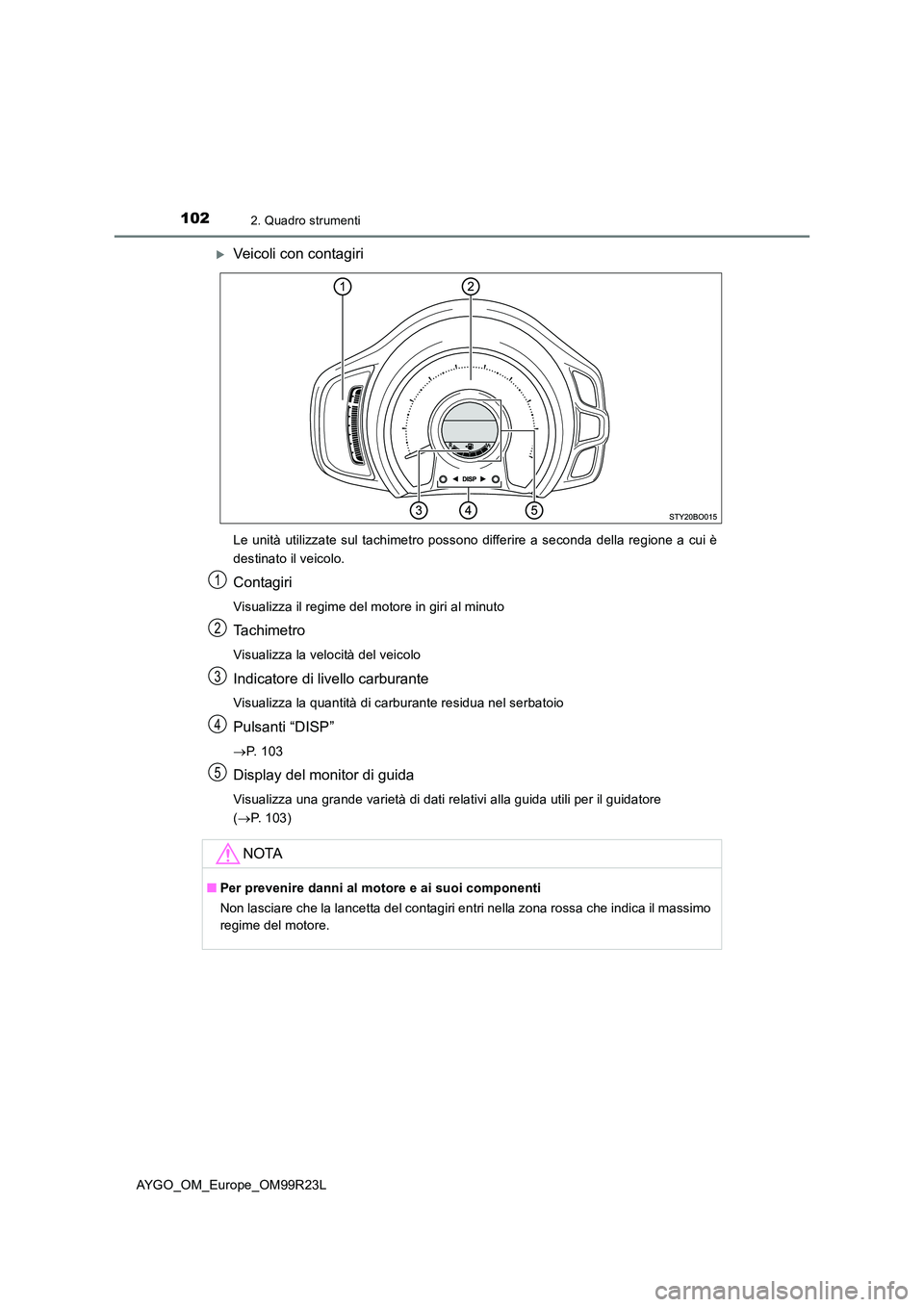

Veicoli con contagiri
Le unità utilizzate sul tachimetro possono differire a seconda della regione a cui è
destinato il veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Pulsanti “DISP”
 P. 1 0 3
Display del monitor di guida
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore
( P. 103)
NOTA
■Per prevenire danni al motore e ai suoi componenti
Non lasciare che la lancetta del contagiri entri nella zona rossa che indica il massimo
regime del motore.
1
2
3
4
5

103
2
2. Quadro strumenti
Quadro strumenti
AYGO_OM_Europe_OM99R23L

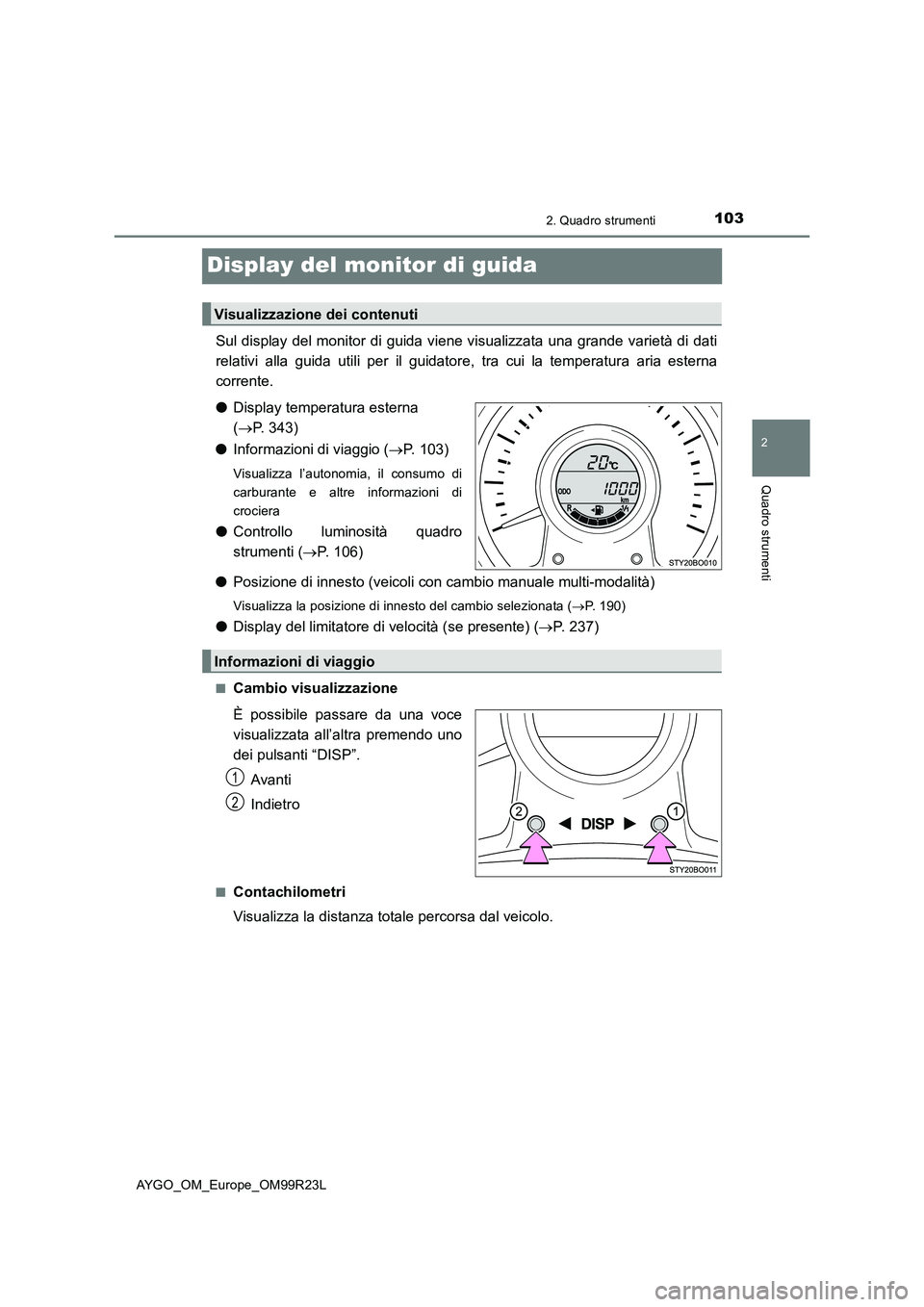

Display del monitor di guida
Sul display del monitor di guida viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, tra cui la temperatura aria esterna
corrente.
● Display temperatura esterna
( P. 343)
● Informazioni di viaggio (P. 103)
Visualizza l’autonomia, il consumo di
carburante e altre informazioni di
crociera
● Controllo luminosità quadro
strumenti ( P. 106)
● Posizione di innesto (veicoli con cambio manuale multi-modalità)
Visualizza la posizione di innesto del cambio selezionata (P. 190)
●Display del limitatore di velocità (se presente) (P. 2 3 7 )
■Cambio visualizzazione
È possibile passare da una voce
visualizzata all’altra premendo uno
dei pulsanti “DISP”.
Avanti
Indietro
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
Visualizzazione dei contenuti
Informazioni di viaggio
1
2

1042. Quadro strumenti
AYGO_OM_Europe_OM99R23L

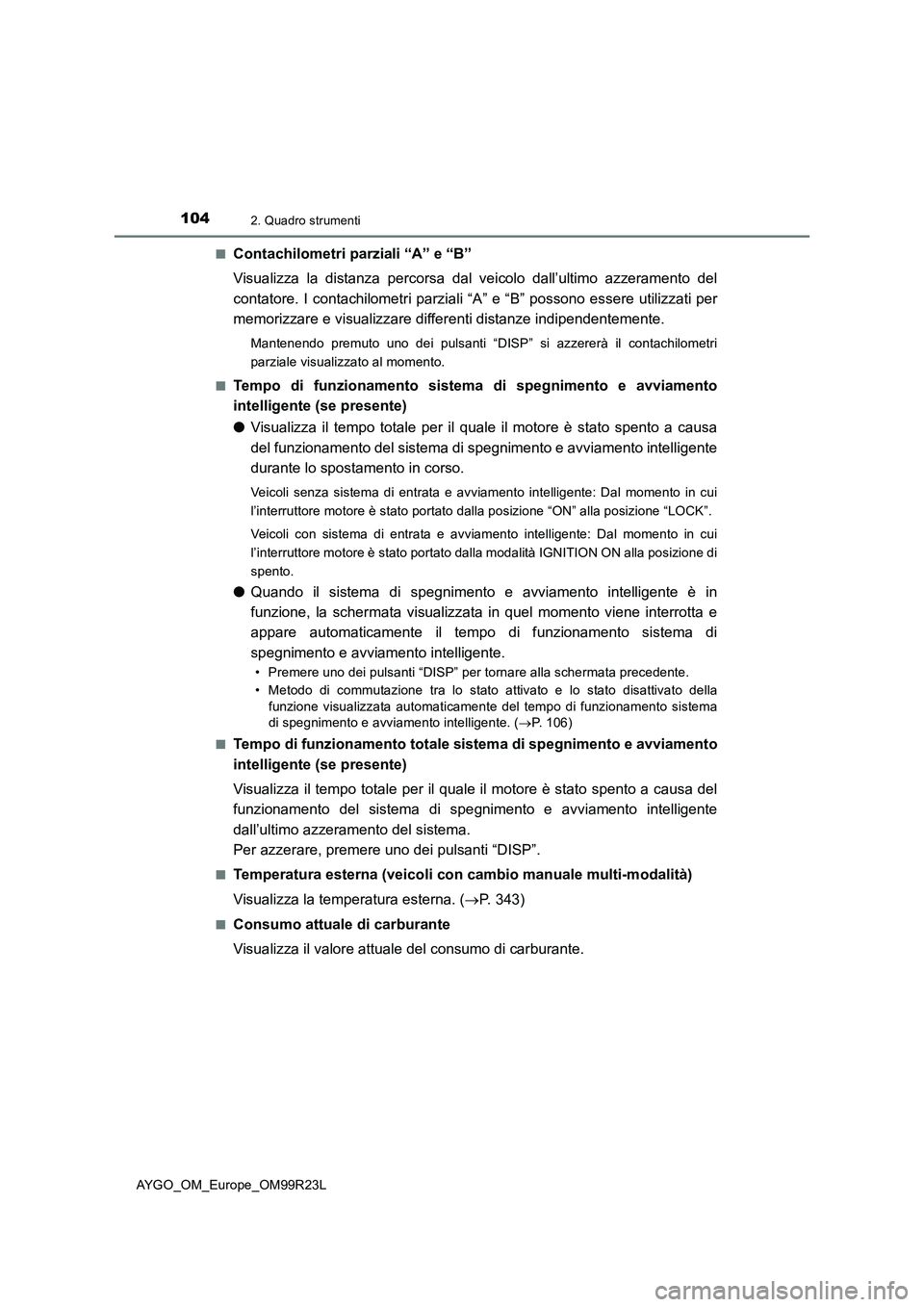

■Contachilometri parziali “A” e “B”
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parziali “A” e “B” possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Mantenendo premuto uno dei pulsanti “DISP” si azzererà il contachilometri
parziale visualizzato al momento.
■Tempo di funzionamento sistema di spegnimento e avviamento
intelligente (se presente)
● Visualizza il tempo totale per il quale il motore è stato spento a causa
del funzionamento del sistema di spegnimento e avviamento intelligente
durante lo spostamento in corso.
Veicoli senza sistema di entrata e avviamento intelligente: Dal momento in cui
l’interruttore motore è stato portato dalla posizione “ON” alla posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente: Dal momento in cui
l’interruttore motore è stato portato dalla modalità IGNITION ON alla posizione di
spento.
● Quando il sistema di spegnimento e avviamento intelligente è in
funzione, la schermata visualizzata in quel momento viene interrotta e
appare automaticamente il tempo di funzionamento sistema di
spegnimento e avviamento intelligente.
• Premere uno dei pulsanti “DISP” per tornare alla schermata precedente.
• Metodo di commutazione tra lo stato attivato e lo stato disattivato della
funzione visualizzata automaticamente del tempo di funzionamento sistema
di spegnimento e avviamento intelligente. ( P. 106)
■Tempo di funzionamento totale sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
dall’ultimo azzeramento del sistema.
Per azzerare, premere uno dei pulsanti “DISP”.
■Temperatura esterna (veicoli con cambio manuale multi-modalità)
Visualizza la temperatura esterna. ( P. 343)
■Consumo attuale di carburante
Visualizza il valore attuale del consumo di carburante.

1052. Quadro strumenti
2
Quadro strumenti
AYGO_OM_Europe_OM99R23L

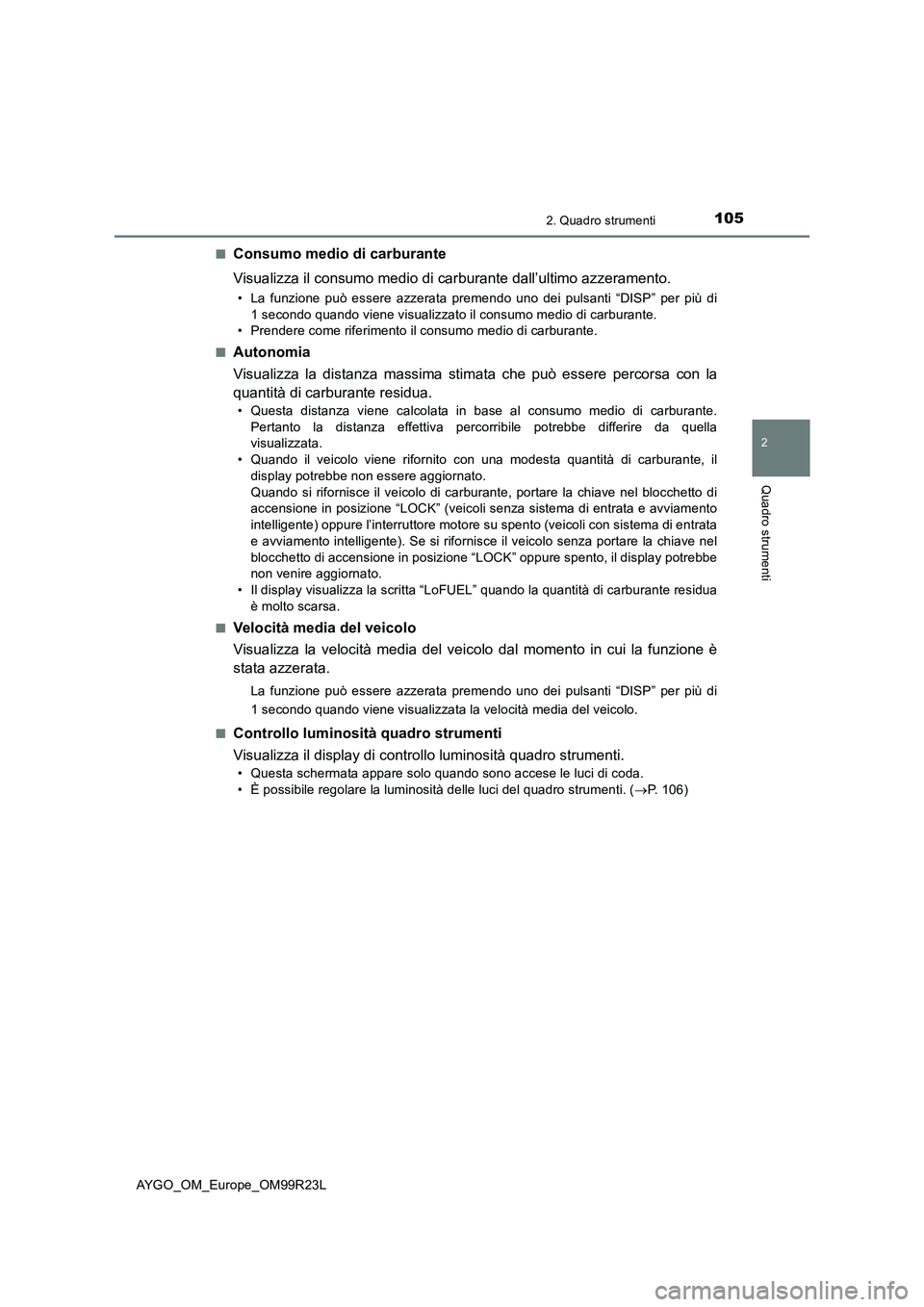

■Consumo medio di carburante
Visualizza il consumo medio di carburante dall’ultimo azzeramento.
• La funzione può essere azzerata premendo uno dei pulsanti “DISP” per più di
1 secondo quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare la chiave nel blocchetto di
accensione in posizione “LOCK” (veicoli senza sistema di entrata e avviamento
intelligente) oppure l’interruttore motore su spento (veicoli con sistema di entrata
e avviamento intelligente). Se si rifornisce il veicolo senza portare la chiave nel
blocchetto di accensione in posizione “LOCK” oppure spento, il display potrebbe
non venire aggiornato.
• Il display visualizza la scritta “LoFUEL” quando la quantità di carburante residua
è molto scarsa.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dal momento in cui la funzione è
stata azzerata.
La funzione può essere azzerata premendo uno dei pulsanti “DISP” per più di
1 secondo quando viene visualizzata la velocità media del veicolo.
■Controllo luminosità quadro strumenti
Visualizza il display di controllo luminosità quadro strumenti.
• Questa schermata appare solo quando sono accese le luci di coda.
• È possibile regolare la luminosità delle luci del quadro strumenti. ( P. 106)

1062. Quadro strumenti
AYGO_OM_Europe_OM99R23L
La funzione visualizzata automaticamente del tempo di funzionamento
sistema di spegnimento e avviamento intelligente può essere attivata o
disattivata.
Premere i pulsanti “DISP” per visualizzare il tempo di funzionamento
sistema di spegnimento e avviamento intelligente, con il veicolo fermo.
Tenere premuti per 5 secondi i pulsanti “DISP”.
Premere i pulsanti “DISP” per
attivare o disattivare l’interruttore.
Attivato
Disattivato
Lo schermo tornerà a visualizzare la
schermata precedente una volta
trascorsi 6 secondi oppure se si tiene
premuto uno dei pulsanti “DISP” per
2 secondi.
Premere uno dei pulsanti “DISP” e il controllo luminosità quadro strumenti
mentre le luci di coda sono accese e il veicolo è fermo.
Mantenere premuto uno dei pulsanti “DISP” finché il display di controllo
luminosità del quadro strumenti non inizia a lampeggiare.
Premere uno dei pulsanti “DISP”.
Più chiaro
Più scuro
Il livello di luminosità può essere
impostato mantenendo premuto uno
dei pulsanti “DISP”, spegnendo le luci
di coda, oppure l’operazione avviene
automaticamente una volta trascorsi
6 secondi dopo l’ultima pressione del
pulsante.
Personalizzazione del tempo di funz ionamento sistema di spegnimento
e avviamento intellig ente (se presente)
1
2
Controllo luminosità quadro strumenti
1
2

1072. Quadro strumenti
2
Quadro strumenti
AYGO_OM_Europe_OM99R23L
■Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati:
● Contachilometri parziali “A” e “B”
● Tempo di funzionamento totale sistema di spegnimento e avviamento intelligente (se
presente)
● Consumo medio di carburante
● Velocità media del veicolo
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
AVVISO
■ Visualizzazione delle informazioni alle basse temperature (veicoli con cambio
manuale multi-modalità)
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display multifunzione potrebbe
rispondere lentamente e i cambiamenti del display potrebbero avvenire in ritardo.
Per esempio, esiste un lasso di tempo tra il momento in cui il guidatore cambia
marcia e la comparsa sul display del numero corrispondente alla nuova marcia.
Questa differenza potrebbe indurre il guidatore a scalare nuovamente marcia
provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti,
con conseguenti lesioni gravi o mortali.
■ Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Visualizzazione delle informazioni alle basse temperature (veicoli con cambio
manuale)
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display multifunzione potrebbe
rispondere lentamente e i cambiamenti del display potrebbero avvenire in ritardo.

1082. Quadro strumenti
AYGO_OM_Europe_OM99R23L

109
3

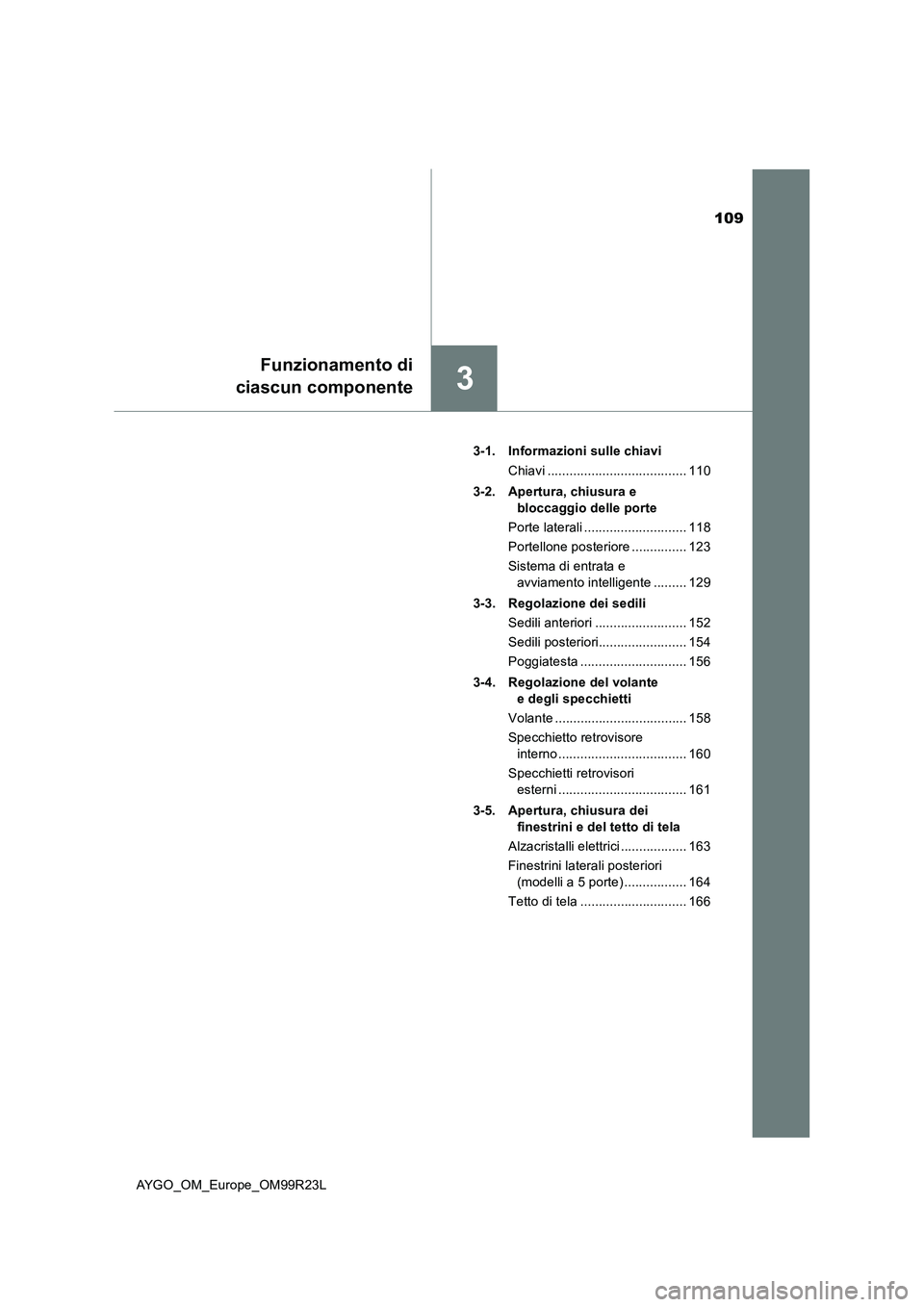

Funzionamento di
ciascun componente
AYGO_OM_Europe_OM99R23L
3-1. Informazioni sulle chiavi
Chiavi ...................................... 110
3-2. Apertura, chiusura e
bloccaggio delle porte
Porte laterali ............................ 118
Portellone posteriore ............... 123
Sistema di entrata e
avviamento intelligente ......... 129
3-3. Regolazione dei sedili
Sedili anteriori ......................... 152
Sedili posteriori........................ 154
Poggiatesta ............................. 156
3-4. Regolazione del volante
e degli specchietti
Volante .................................... 158
Specchietto retrovisore
interno ................................... 160
Specchietti retrovisori
esterni ................................... 161
3-5. Apertura, chiusura dei
finestrini e del tetto di tela
Alzacristalli elettrici .................. 163
Finestrini laterali posteriori
(modelli a 5 porte) ................. 164
Tetto di tela ............................. 166

1103-1. Informazioni sulle chiavi
AYGO_OM_Europe_OM99R23L

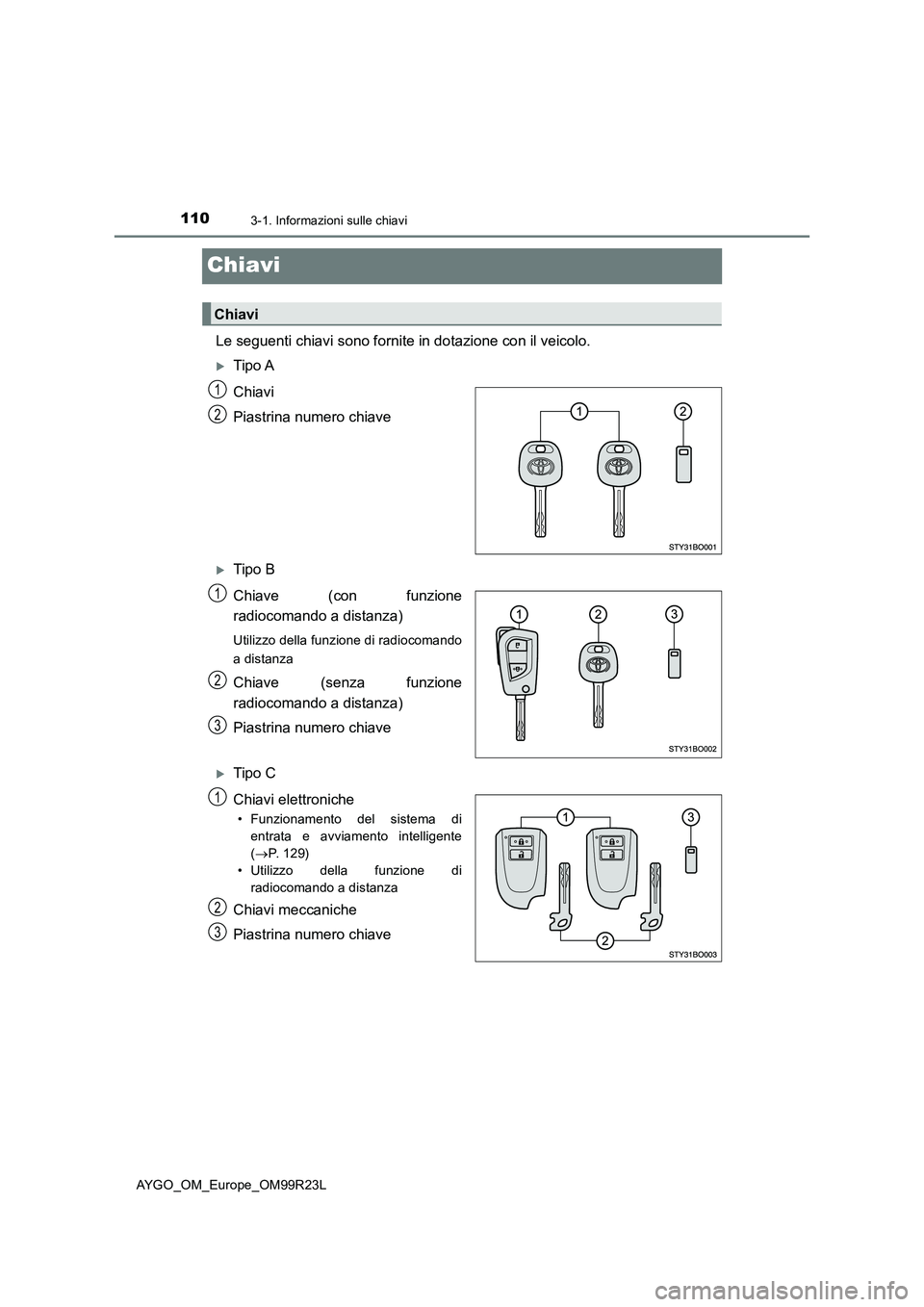

Chiavi
Le seguenti chiavi sono fornite in dotazione con il veicolo.
Tipo A
Chiavi
Piastrina numero chiave
Tipo B
Chiave (con funzione
radiocomando a distanza)
Utilizzo della funzione di radiocomando
a distanza
Chiave (senza funzione
radiocomando a distanza)
Piastrina numero chiave
Tipo C
Chiavi elettroniche
• Funzionamento del sistema di
entrata e avviamento intelligente
( P. 1 2 9 )
• Utilizzo della funzione di
radiocomando a distanza
Chiavi meccaniche
Piastrina numero chiave
Chiavi
1
2
1
2
3
1
2
3
