TOYOTA AYGO 2021 Instructieboekje (in Dutch)

4608-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM9A012E

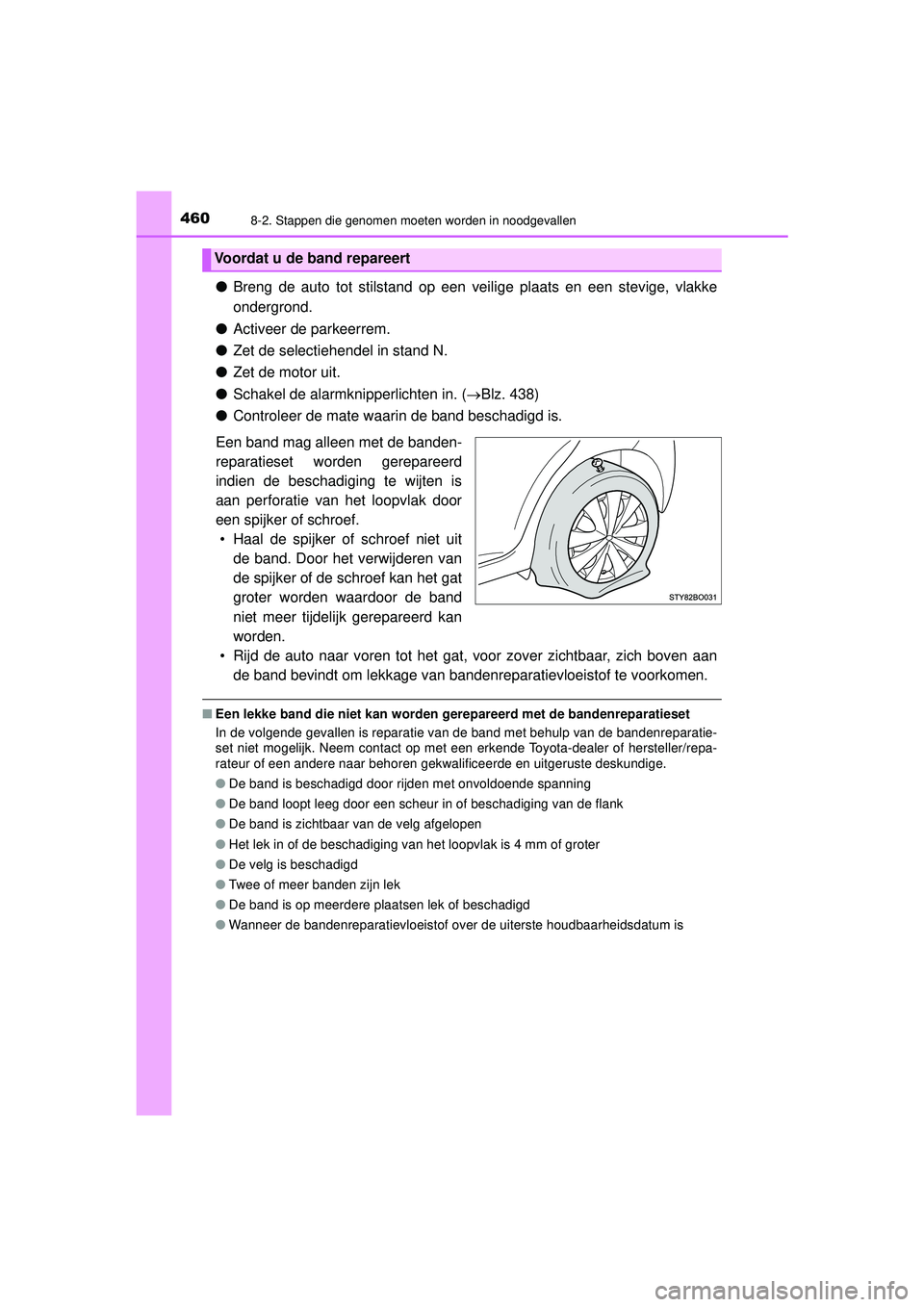

●Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke\
ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand N.
● Zet de motor uit.
● Schakel de alarmknipperlichten in. ( Blz. 438)
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de banden-
reparatieset worden gerepareerd
indien de beschadiging te wijten is
aan perforatie van het loopvlak door
een spijker of schroef. • Haal de spijker of schroef niet uit
de band. Door het verwijderen van
de spijker of de schroef kan het gat
groter worden waardoor de band
niet meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van bandenreparatievloeistof te voorkomen.
■ Een lekke band die niet kan worden gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de band met behulp van de bandenreparatie-
set niet mogelijk. Neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwali ficeerde en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● De band loopt leeg door een scheur in of beschadiging van de flank
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● De band is op meerdere plaatsen lek of beschadigd
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
Voordat u de band repareert
AYGO_OM_Europe_OM9A012E.book Page 460 Wednesday, October 28, 2020 10:30 AM

4618-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM9A012E
*: Gebruik van de krik (Blz. 486)
U kunt een krik aanschaffen bij een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Plaats van bandenreparatieset, krik en gereedschap
Bandenreparatieset
Sleepoog Krik* (indien aanwezig)
Wieldopclip (indien aanwezig)1
2
3
4
AYGO_OM_Europe_OM9A012E.book Page 461 Wednesday, October 28, 2020 10:30 AM

4628-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM9A012E
Type A
Onderdelen van de bandenreparatieset
Spuitmond
Slang
Compressorschakelaar
BandenspanningsmeterOntgrendelknop
Voedingsaansluiting
Stickers1
2
3
4
5
6
7
AYGO_OM_Europe_OM9A012E.book Page 462 Wednesday, October 28, 2020 10:30 AM

4638-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM9A012E

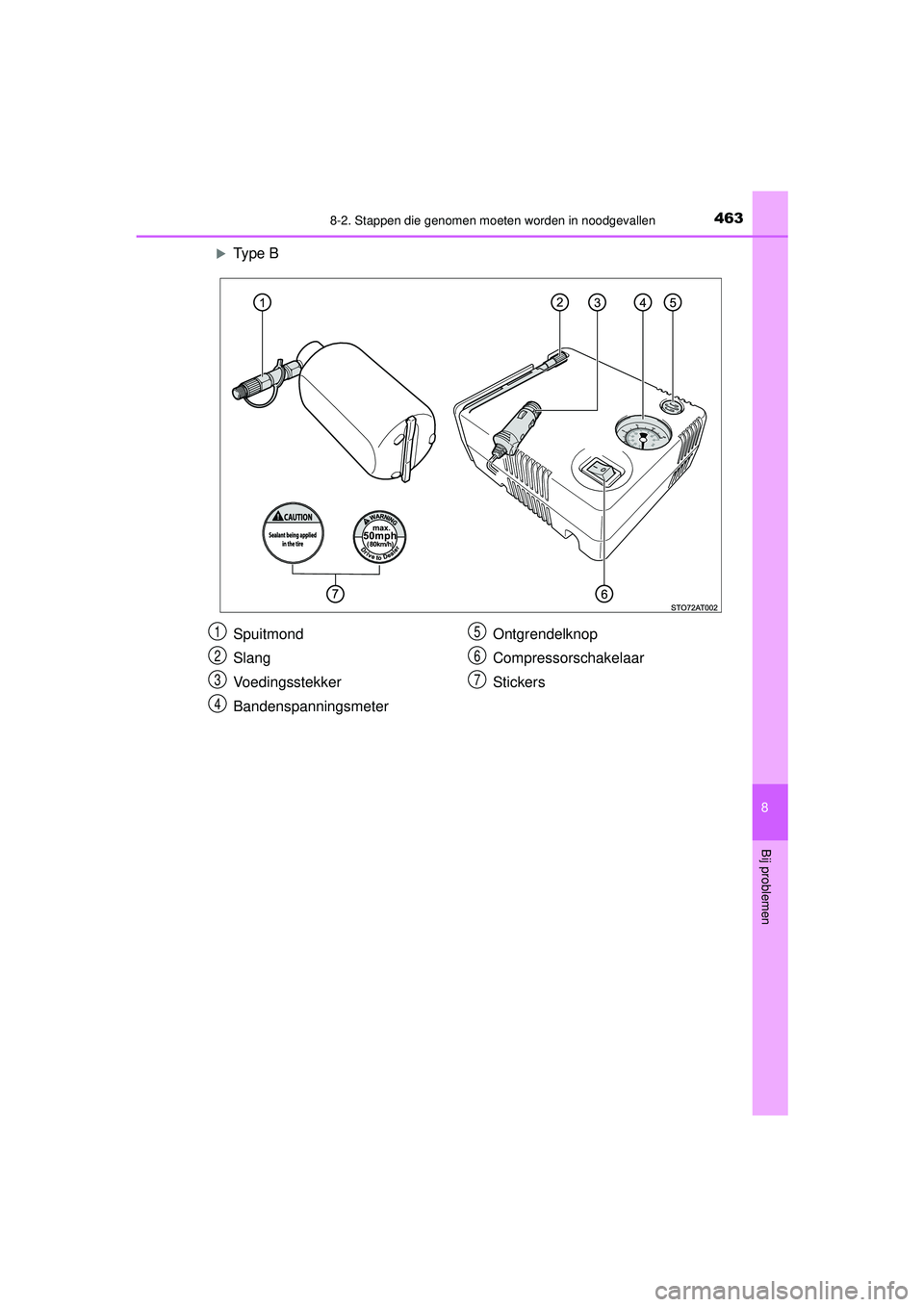

Type B
Spuitmond
Slang
Voedingsstekker
BandenspanningsmeterOntgrendelknop
Compressorschakelaar
Stickers1
2
3
4
5
6
7
AYGO_OM_Europe_OM9A012E.book Page 463 Wednesday, October 28, 2020 10:30 AM

4648-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM9A012E

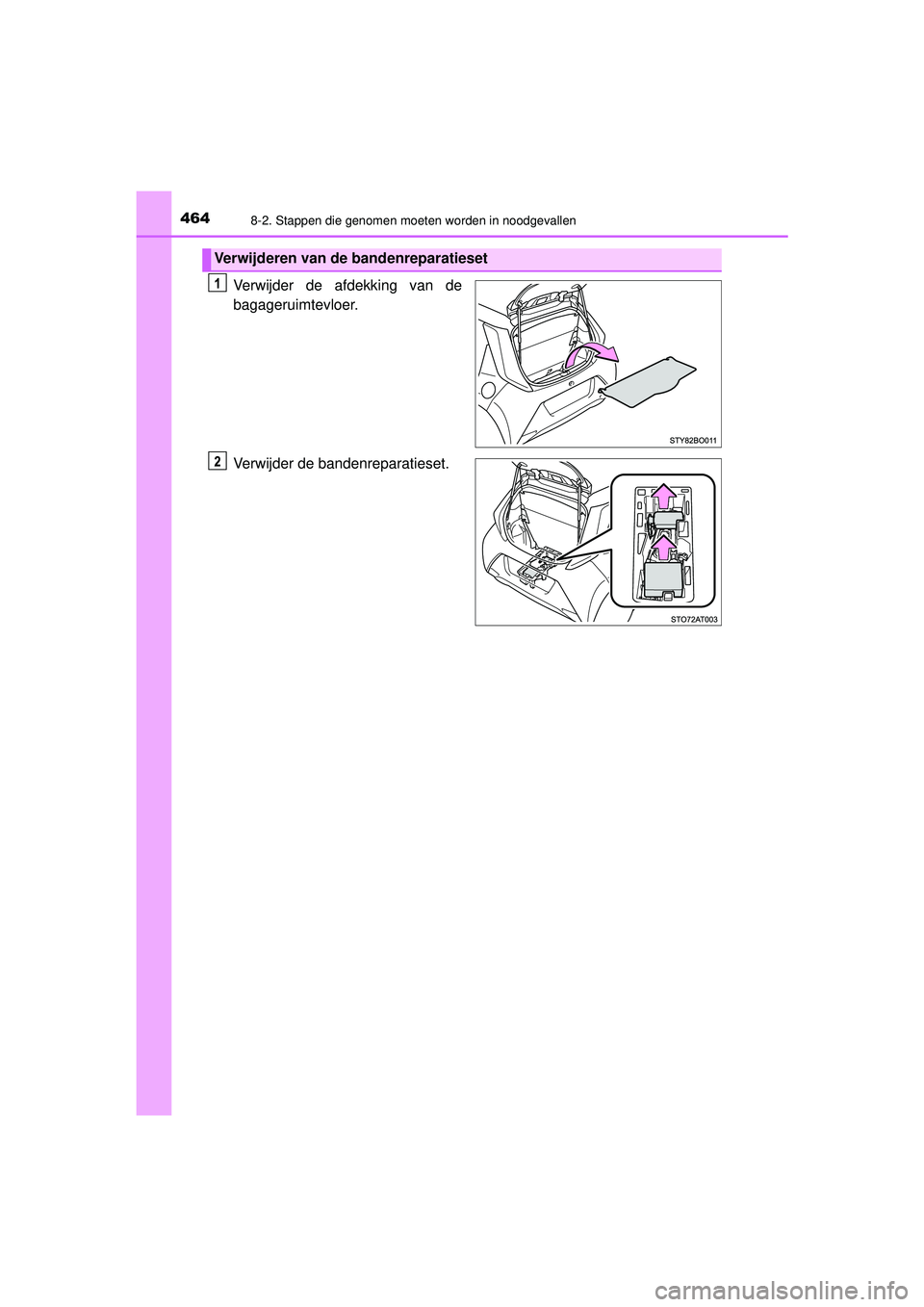

Verwijder de afdekking van de
bagageruimtevloer.
Verwijder de bandenreparatieset.
Verwijderen van de bandenreparatieset
AYGO_OM_Europe_OM9A012E.book Page 464 Wednesday, October 28, 2020 10:30 AM

4658-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM9A012E

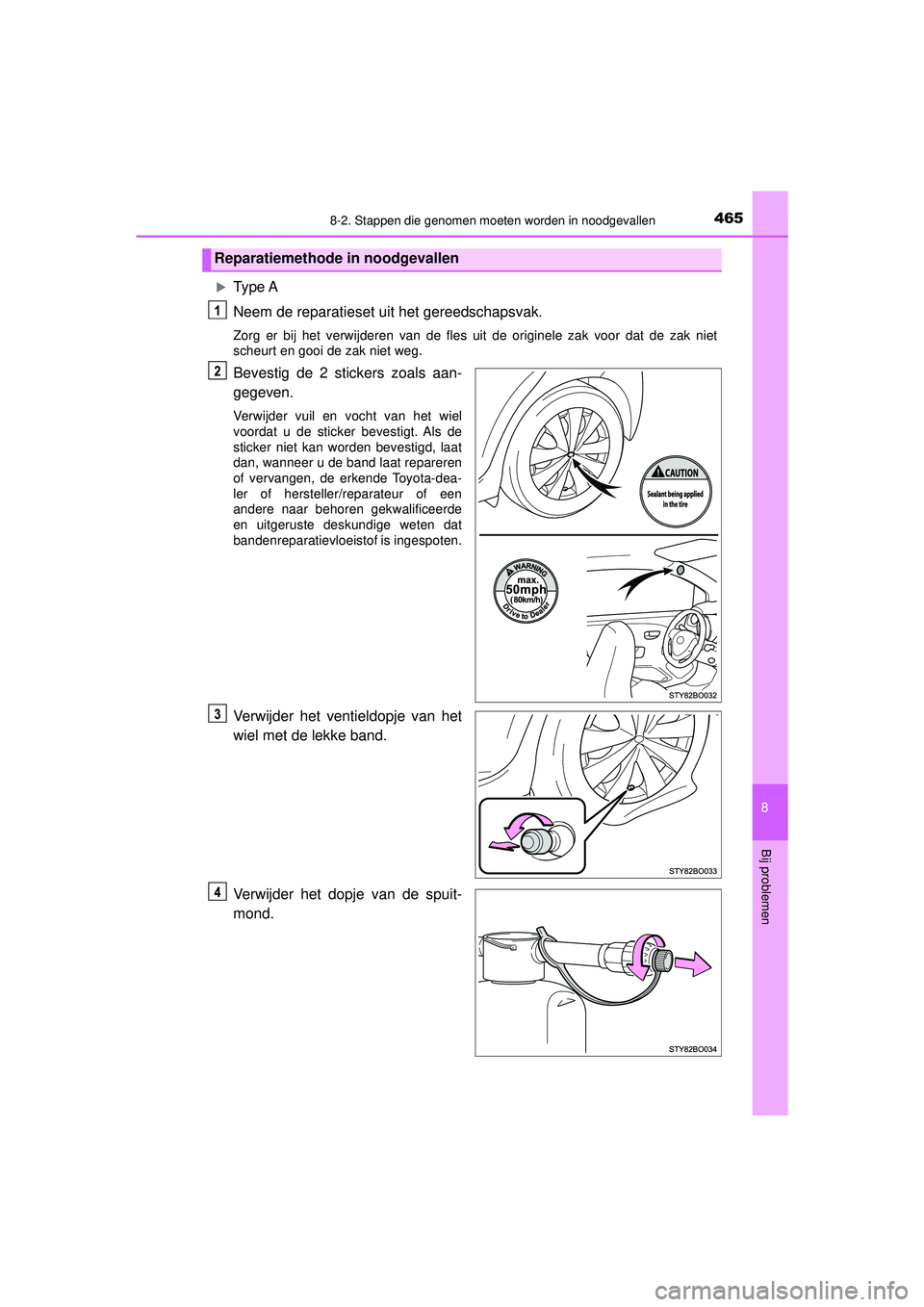

Type A
Neem de reparatieset uit het gereedschapsvak.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat de zak niet
scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals aan-
gegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als de
sticker niet kan worden bevestigd, laat
dan, wanneer u de band laat repareren
of vervangen, de erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige weten dat
bandenreparatievloeistof is ingespoten.
Verwijder het ventieldopje van het
wiel met de lekke band.
Verwijder het dopje van de spuit-
mond.
Reparatiemethode in noodgevallen
AYGO_OM_Europe_OM9A012E.book Page 465 Wednesday, October 28, 2020 10:30 AM

4668-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM9A012E

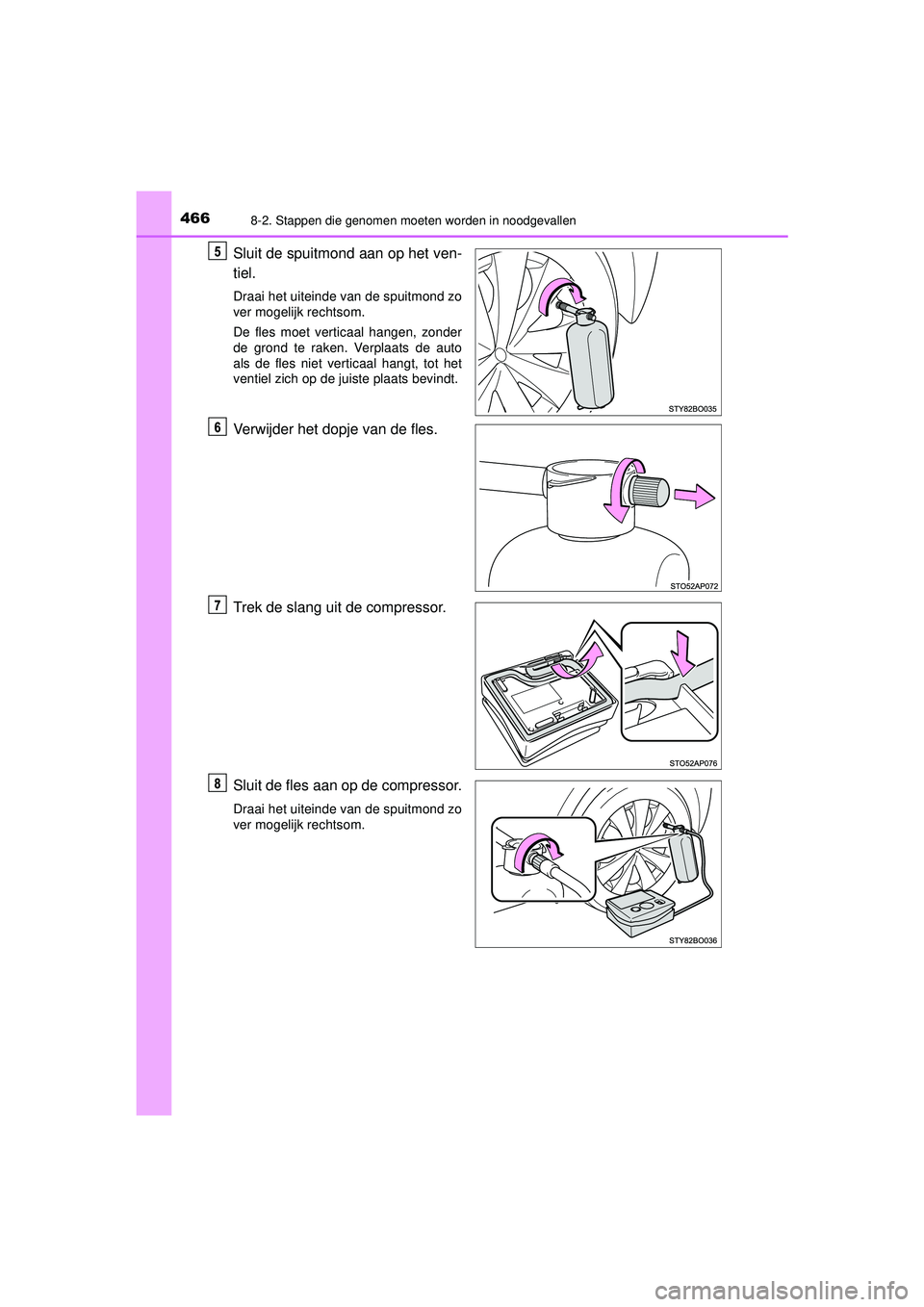

Sluit de spuitmond aan op het ven-
tiel.
Draai het uiteinde van de spuitmond zo
ver mogelijk rechtsom.
De fles moet verticaal hangen, zonder
de grond te raken. Verplaats de auto
als de fles niet verticaal hangt, tot het
ventiel zich op de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compressor.
Sluit de fles aan op de compressor.
Draai het uiteinde van de spuitmond zo
ver mogelijk rechtsom.
AYGO_OM_Europe_OM9A012E.book Page 466 Wednesday, October 28, 2020 10:30 AM

4678-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM9A012E

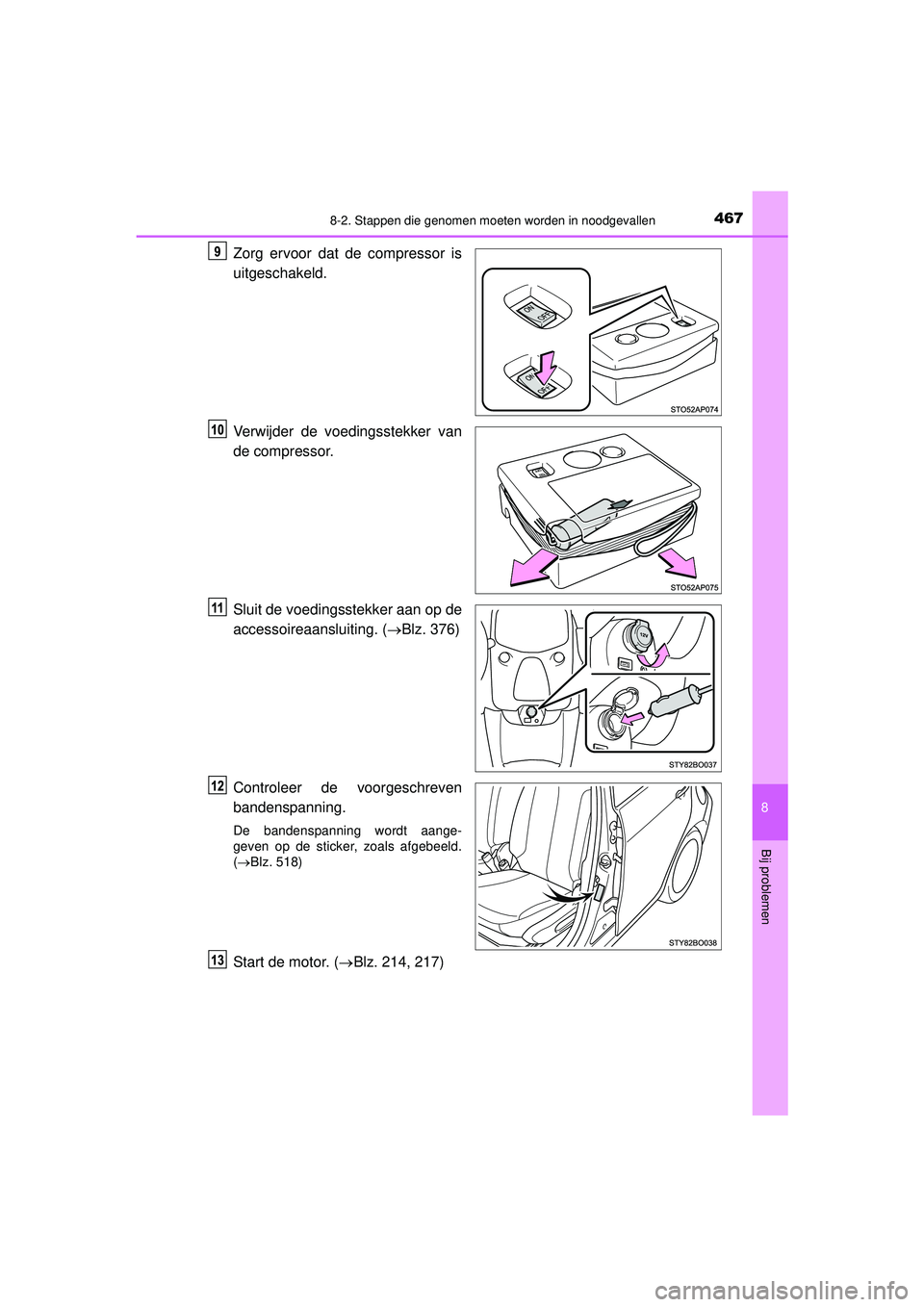

Zorg ervoor dat de compressor is
uitgeschakeld.
Verwijder de voedingsstekker van
de compressor.
Sluit de voedingsstekker aan op de
accessoireaansluiting. (Blz. 376)
Controleer de voorgeschreven
bandenspanning.
De bandenspanning wordt aange-
geven op de sticker, zoals afgebeeld.
( Blz. 518)
Start de motor. ( Blz. 214, 217)
AYGO_OM_Europe_OM9A012E.book Page 467 Wednesday, October 28, 2020 10:30 AM

4688-2. Stappen die genomen moeten worden in noodgevallen
AYGO_OM_Europe_OM9A012E

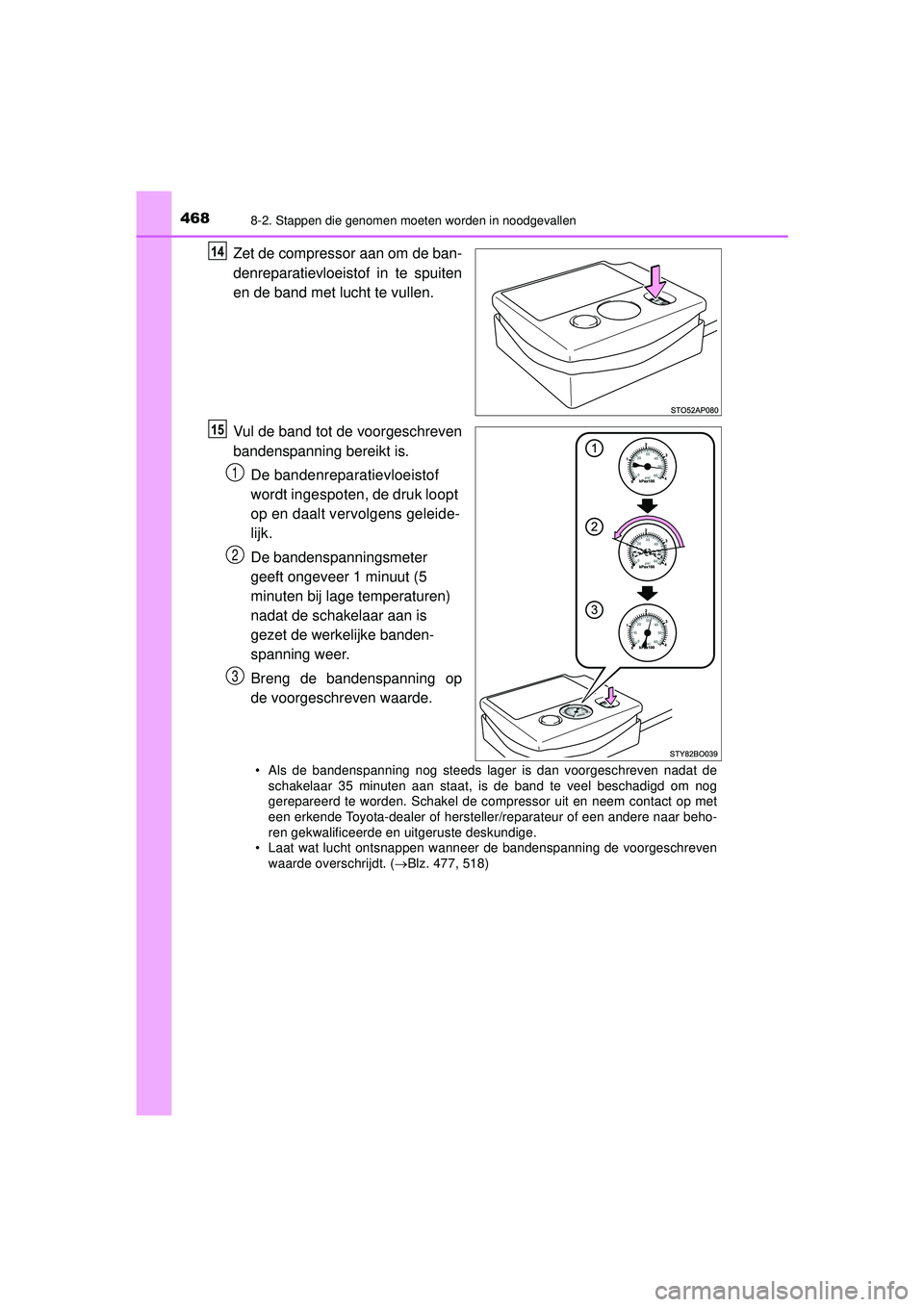

Zet de compressor aan om de ban-
denreparatievloeistof in te spuiten
en de band met lucht te vullen.
Vul de band tot de voorgeschreven
bandenspanning bereikt is.De bandenreparatievloeistof
wordt ingespoten, de druk loopt
op en daalt vervolgens geleide-
lijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperaturen)
nadat de schakelaar aan is
gezet de werkelijke banden-
spanning weer.
Breng de bandenspanning op
de voorgeschreven waarde.
• Als de bandenspanning nog steeds lager is dan voorgeschreven nadat deschakelaar 35 minuten aan staat, is de band te veel beschadigd om nog
gerepareerd te worden. Schakel de compressor uit en neem contact op met
een erkende Toyota-dealer of herstelle r/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorgeschreven
waarde overschrijdt. ( Blz. 477, 518)
1
2
3
AYGO_OM_Europe_OM9A012E.book Page 468 Wednesday, October 28, 2020 10:30 AM

4698-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_OM_Europe_OM9A012E

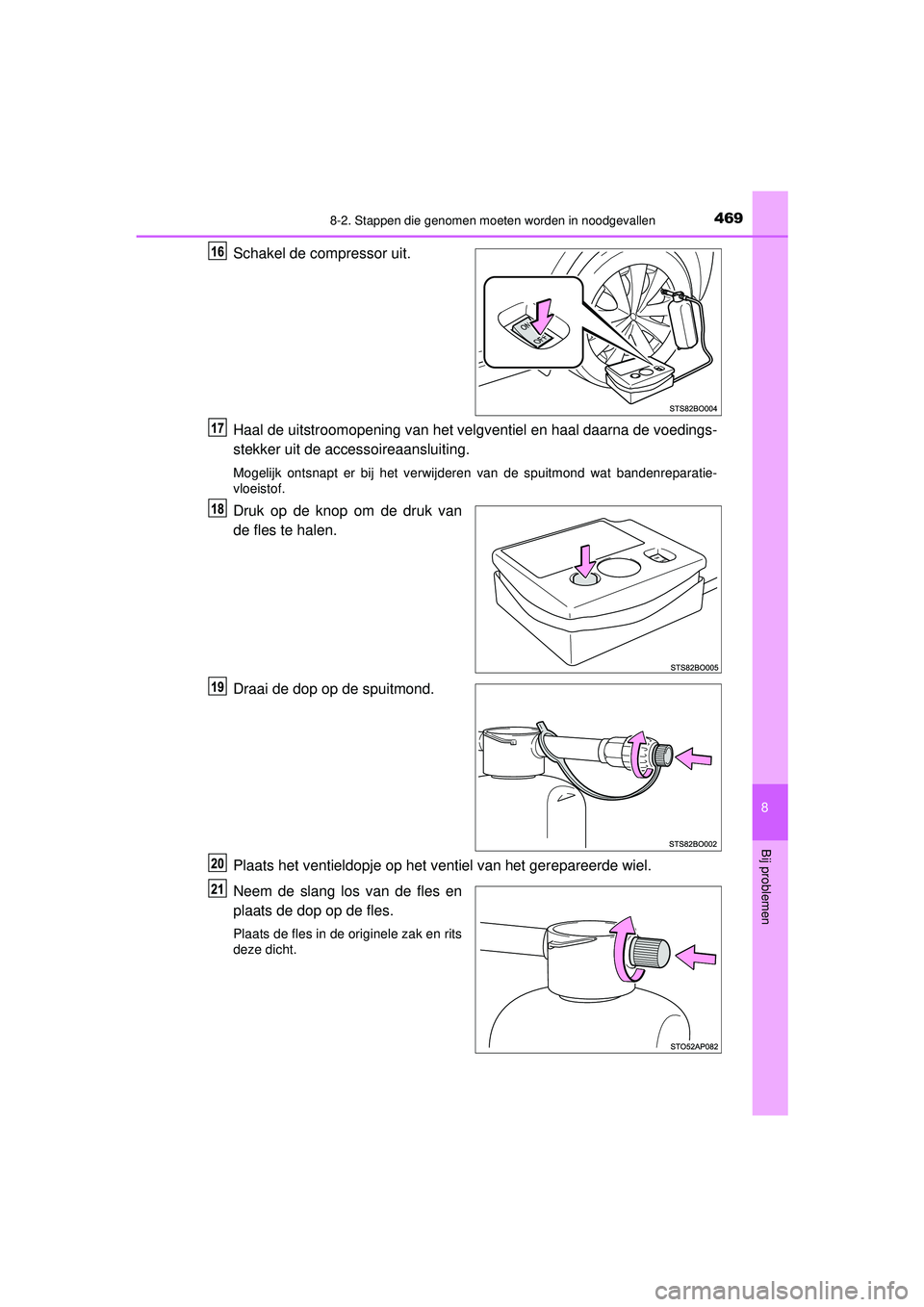

Schakel de compressor uit.
Haal de uitstroomopening van het velgventiel en haal daarna de voedings-
stekker uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de spuitmond wat bandenreparatie-
vloeistof.
Druk op de knop om de druk van
de fles te halen.
Draai de dop op de spuitmond.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Neem de slang los van de fles en
plaats de dop op de fles.
Plaats de fles in de originele zak en rits
deze dicht.
AYGO_OM_Europe_OM9A012E.book Page 469 Wednesday, October 28, 2020 10:30 AM
