4207-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E■
Motorruimte
Plaats en stroomster
kte van zekeringen
ZekeringAmpèreCircuit
1H-LP RH-LO10Rechter koplamp (dimlicht)
2H-LP LH-LO10Linker koplamp (dimlicht), draaiknop koplamp-
verstelling
3H-LP RH-HI7,5Rechter grootlicht
4H-LP LH-HI7,5Linker koplamp (grootlicht), meters en tellers
5A/C COMP7,5Airconditioning
6IG2 NR. 37,5(Sequentieel) multipoint brandstofinspuitsys-
teem, remlichten, derde remlicht
7DOME5Interieurverlichting, bagageruimteverlichting
8HAZ10Richtingaanwijzers, alarmknipperlichten, tel-
lers en meters
9HORN10Claxon
10D/C CUT30ECU-B NR. 1, ECU-B NR. 2, ECU-B NR. 3
AYGO_OM_Europe_OM9A012E.book Page 420 Wednesday, October 28, 2020 10:30 AM

4217-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E
11ECU-B NR. 4*17,5Multi-Mode Transmissie
12AM2 NR. 27,5(Sequentieel) multipoint brandstofinspuitsys-
teem
13AM2 NR. 37,5Smart entry-systeem met startknop
14ICS*27,5Laadsysteem
15ST30Startsysteem
16STRG LOCK7,5Stuurslot
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
18WIPER-S*27,5(Sequentieel) multipoint brandstofinspuitsys-
teem
19STA7,5
(Sequentieel) multipoint brandstofinspuitsys-
teem, startsysteem, Multi-Mode Transmissie,
Stop & Start-systeem
20ECU-B NR. 315Audiosysteem, Smart entry-systeem met
startknop
21ECU-B NR. 17,5Meters en tellers
22ECU-B NR. 27,5Vehicle Stability Control
23Verbindingsblok60Zekeringenkast dashboard
24ALT125DEF, S/HTR F/R, S/HTR F/L, SOFTTOP, ABS
NR. 1, ABS NR. 2, RDI NR. 1, FOG FR, DRL
25AMT*150Multi-Mode Transmissie
BBC*240Stop & Start-systeem
ZekeringAmpèreCircuit
AYGO_OM_Europe_OM9A012E.book Page 421 Wednesday, October 28, 2020 10:30 AM

4227-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
*1: Auto's met Multi-Mode Transmissie
*2: Auto's met Stop & Start-systeem
*3: Vervang de zekering door een zekering met dezelfde stroomsterkte.
26EPS50Elektrische stuurbekrachtiging
27RDI NR. 130*3
Elektrische koelventilator40*3
28ABS NR. 150Antiblokkeersysteem, Vehicle Stability Control
29SPARE10Reservezekering
30SPARE20Reservezekering
31SPARE30Reservezekering
32DEF20Achterruitverwarming, buitenspiegelverwar-
ming
33ABS NR. 230Antiblokkeersysteem, Vehicle Stability Control
34FOG FR7,5Mistlampen voor, meters en tellers
35DRL7,5Dagrijverlichting
36S/HTR F/R15Stoelverwarming (rechts)
37SOFTTOP20Softtop
38S/HTR F/L15Stoelverwarming (links)
ZekeringAmpèreCircuit
AYGO_OM_Europe_OM9A012E.book Page 422 Wednesday, October 28, 2020 10:30 AM

4237-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E■
Dashboard bestuurderszijde
ZekeringAmpèreCircuit
1IG1 NR. 25
Achteruitrijlicht, (sequentieel) multipoint
brandstofinspuitsysteem, audiosysteem, Vehi-
cle Stability Control (VSC)
2WASHER15Ruitensproeier, ruitensproeier achter
3ECU-IG NR. 15
Hoofd-body-ECU, meters en tellers, airconditi-
oning, achterruitverwarming, buitenspiegel-
verwarming, stoelverwarming, softtop,
audiosysteem, PCS-systeem
4ECU-IG NR. 25Elektrische stuurbekrachtiging, Stop & Start-
systeem
5WIPER RR15Achterruitenwisser
6IG1 NR. 15Elektrische koelventilator, antiblokkeersys-
teem, Vehicle Stability Control (VSC)
7WIPER25Ruitenwisser
8MIR HTR10Buitenspiegelverwarming
9P/OUTLET15Accessoireaansluiting
10ECU-ACC7,5Buitenspiegels, audiosysteem, Stop & Start-
systeem, meters en tellers
11IG2 NR. 25Stuurslot, (sequentieel) multipoint brandstofin-
spuitsysteem, Multi-Mode Transmissie
12A/BAG7,5SRS-airbagsysteem
13METER5Meters en tellers, Stop & Start-systeem
AYGO_OM_Europe_OM9A012E.book Page 423 Wednesday, October 28, 2020 10:30 AM

4247-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
14IG2 NR. 115(Sequentieel) multipoint brandstofinspuitsys-
teem, remlichten
15EFI NR. 17,5(Sequentieel) multipoint brandstofinspuitsys-
teem, Stop & Start-systeem
16OBD7,5Diagnosesysteem
17STOP10
Remlichten, derde remlicht, (sequentieel) mul-
tipoint brandstofinspuitsysteem, antiblokkeer-
systeem, Vehicle Stability Control (VSC),
Multi-Mode Transmissie, Smart entry-systeem
met startknop
18TA I L10
Parkeerlichten, kentekenplaatverlichting, mist-
achterlicht, mistlampen voor, achterlichten,
schakelaarverlichting, (sequentieel) multi-
point brandstofinspuitsysteem, meters en tel-
lers, audiosysteem
19HTR40Airconditioning
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W,
DOOR F/L, DOOR F/R
21AM2 NR. 130EFI NR. 2, EFI-MAIN, D/L
22EFI NR. 27,5(Sequentieel) multipoint brandstofinspuitsys-
teem
23EFI-MAIN20EFI NR. 1, (sequentieel) multipoint brandstof-
inspuitsysteem, brandstofpomp
24D/L25Hoofd-body-ECU, centrale vergrendeling
25P/W30Elektrisch bedienbare ruiten
26DOOR F/R*1
25Elektrisch bedienbare ruitenDOOR F/L*2
27A/C10Airconditioning
28FOG RR5Mistachterlicht
ZekeringAmpèreCircuit
AYGO_OM_Europe_OM9A012E.book Page 424 Wednesday, October 28, 2020 10:30 AM

4257-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E

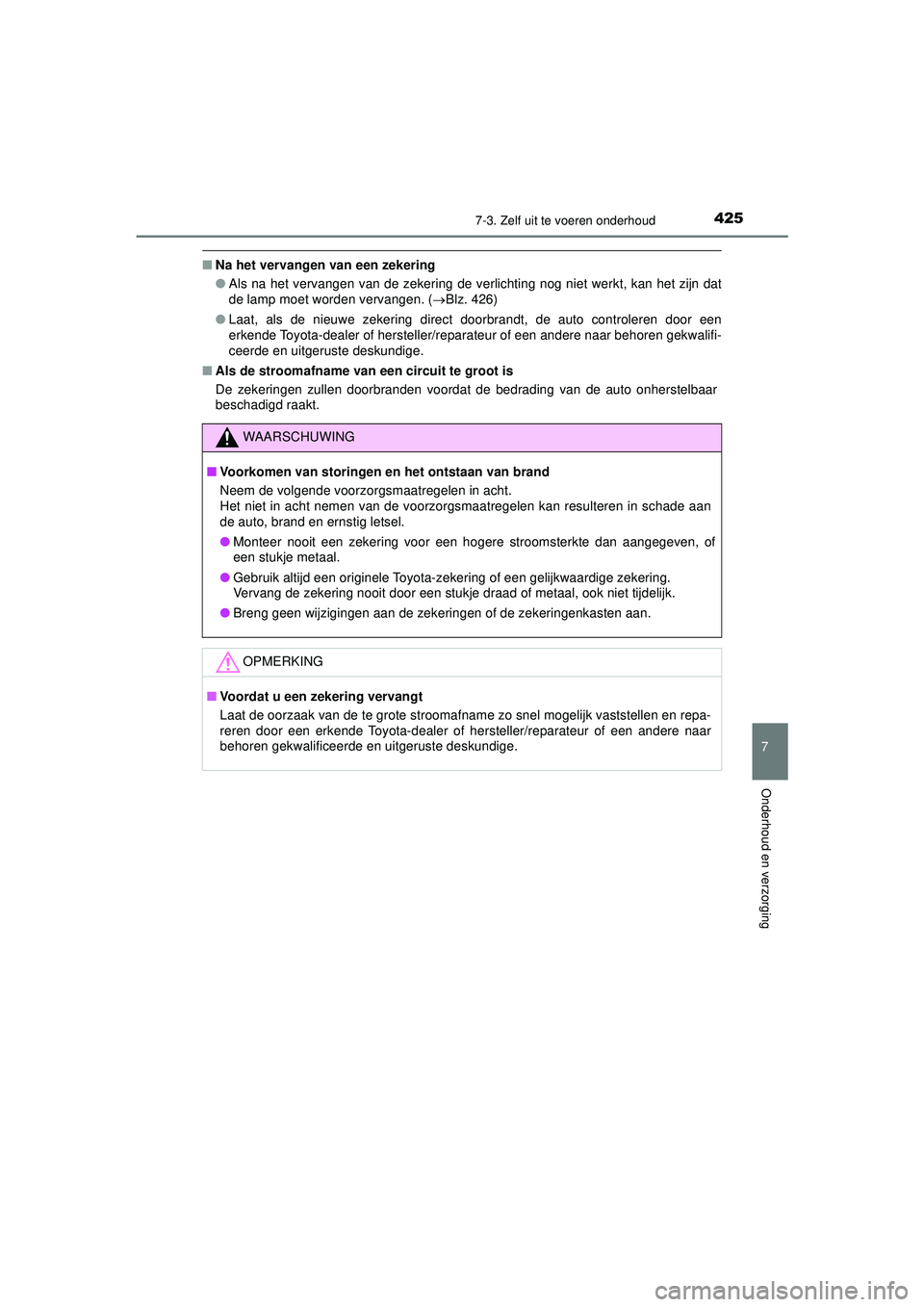

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen. ( Blz. 426)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
AYGO_OM_Europe_OM9A012E.book Page 425 Wednesday, October 28, 2020 10:30 AM

4267-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E

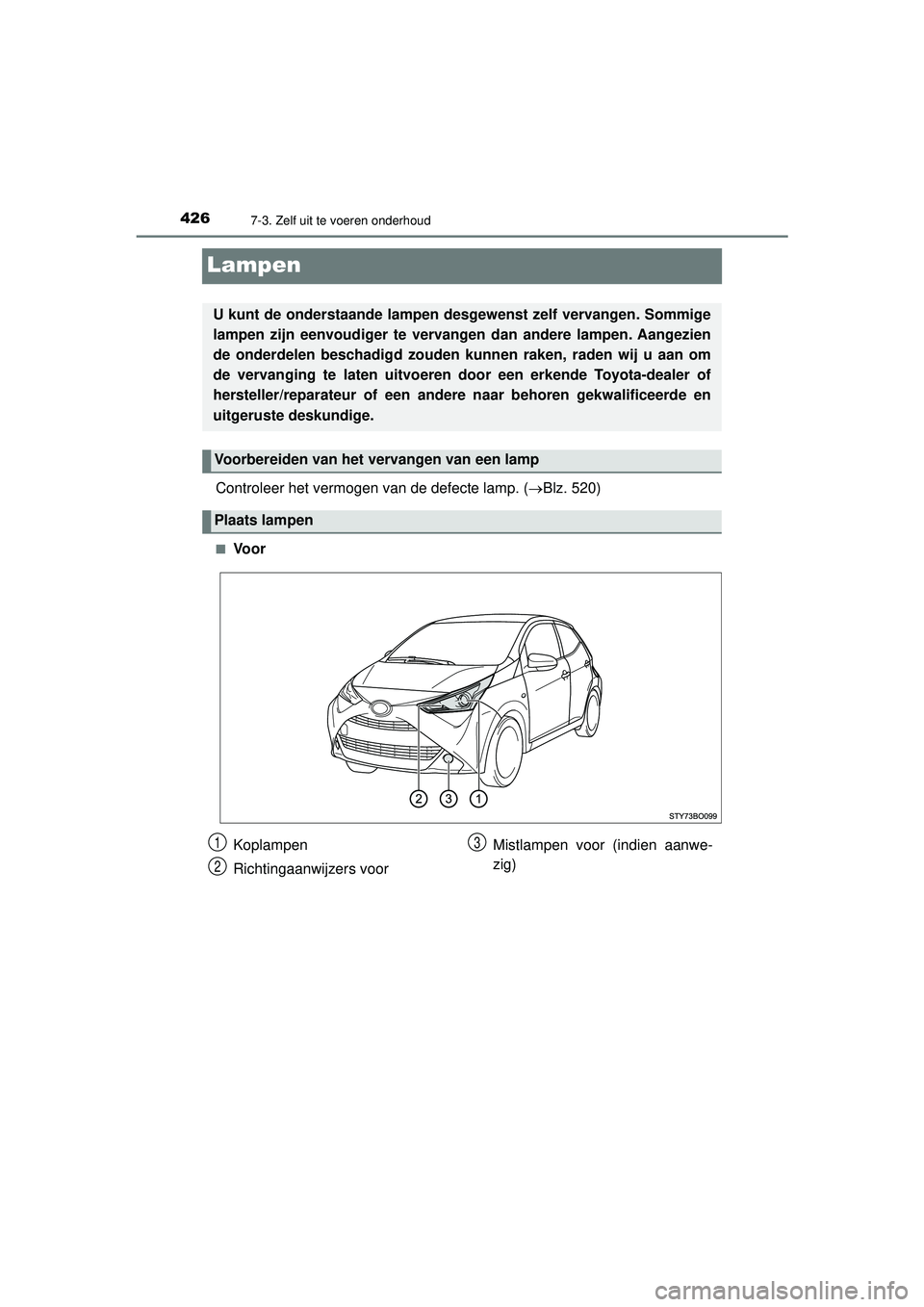

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 520)
■Vo o r
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervan gen dan andere lampen. Aangezien
de onderdelen beschadigd zouden kunnen raken, raden wij u aan om
de vervanging te laten uitvoeren d oor een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Koplampen
Richtingaanwijzers voor Mistlampen voor (indien aanwe-
zig)1
2
3
AYGO_OM_Europe_OM9A012E.book Page 426 Wednesday, October 28, 2020 10:30 AM

4277-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E■

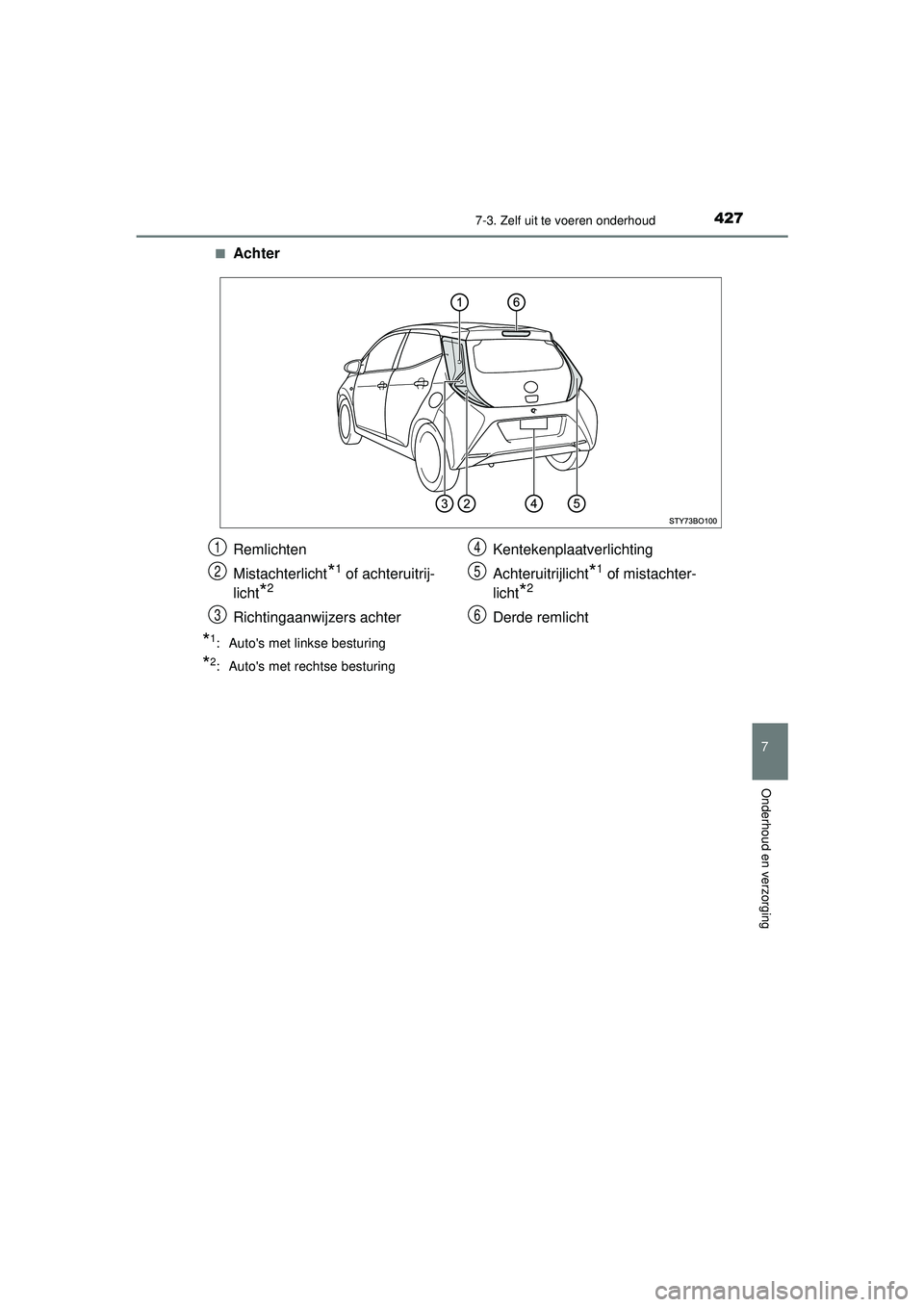

Achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Remlichten
Mistachterlicht
*1 of achteruitrij-
licht
*2
Richtingaanwijzers achter Kentekenplaatverlichting
Achteruitrijlicht
*1 of mistachter-
licht
*2
Derde remlicht
1
2
3
4
5
6
AYGO_OM_Europe_OM9A012E.book Page 427 Wednesday, October 28, 2020 10:30 AM

4287-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM9A012E■

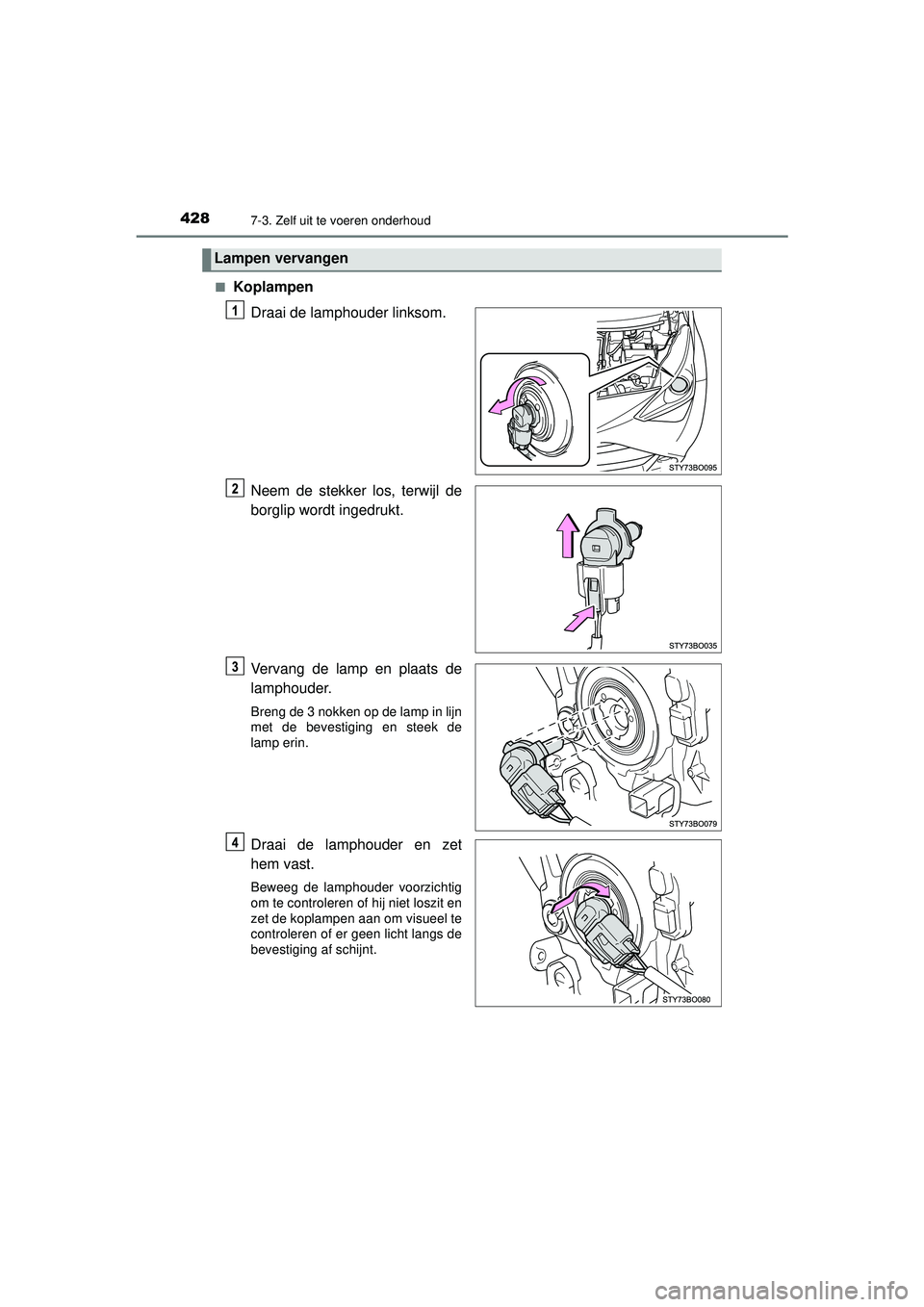

Koplampen
Draai de lamphouder linksom.
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de
lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voorzichtig
om te controleren of hij niet loszit en
zet de koplampen aan om visueel te
controleren of er geen licht langs de
bevestiging af schijnt.
Lampen vervangen
AYGO_OM_Europe_OM9A012E.book Page 428 Wednesday, October 28, 2020 10:30 AM

4297-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM9A012E■

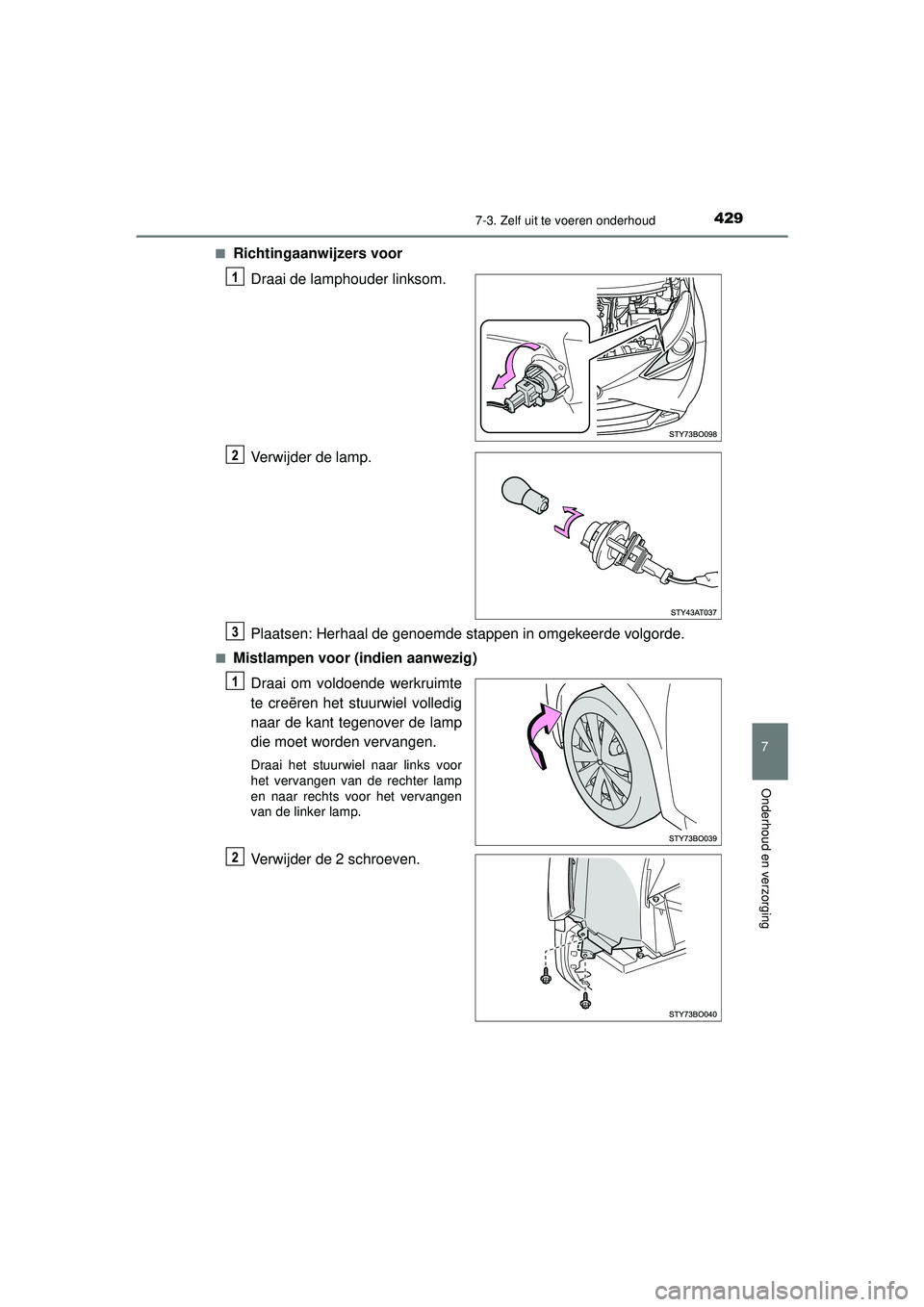

Richtingaanwijzers voor
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Mistlampen voor (indien aanwezig)Draai om voldoende werkruimte
te creëren het stuurwiel volledig
naar de kant tegenover de lamp
die moet worden vervangen.
Draai het stuurwiel naar links voor
het vervangen van de rechter lamp
en naar rechts voor het vervangen
van de linker lamp.
Verwijder de 2 schroeven.
