4998-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM9A016L

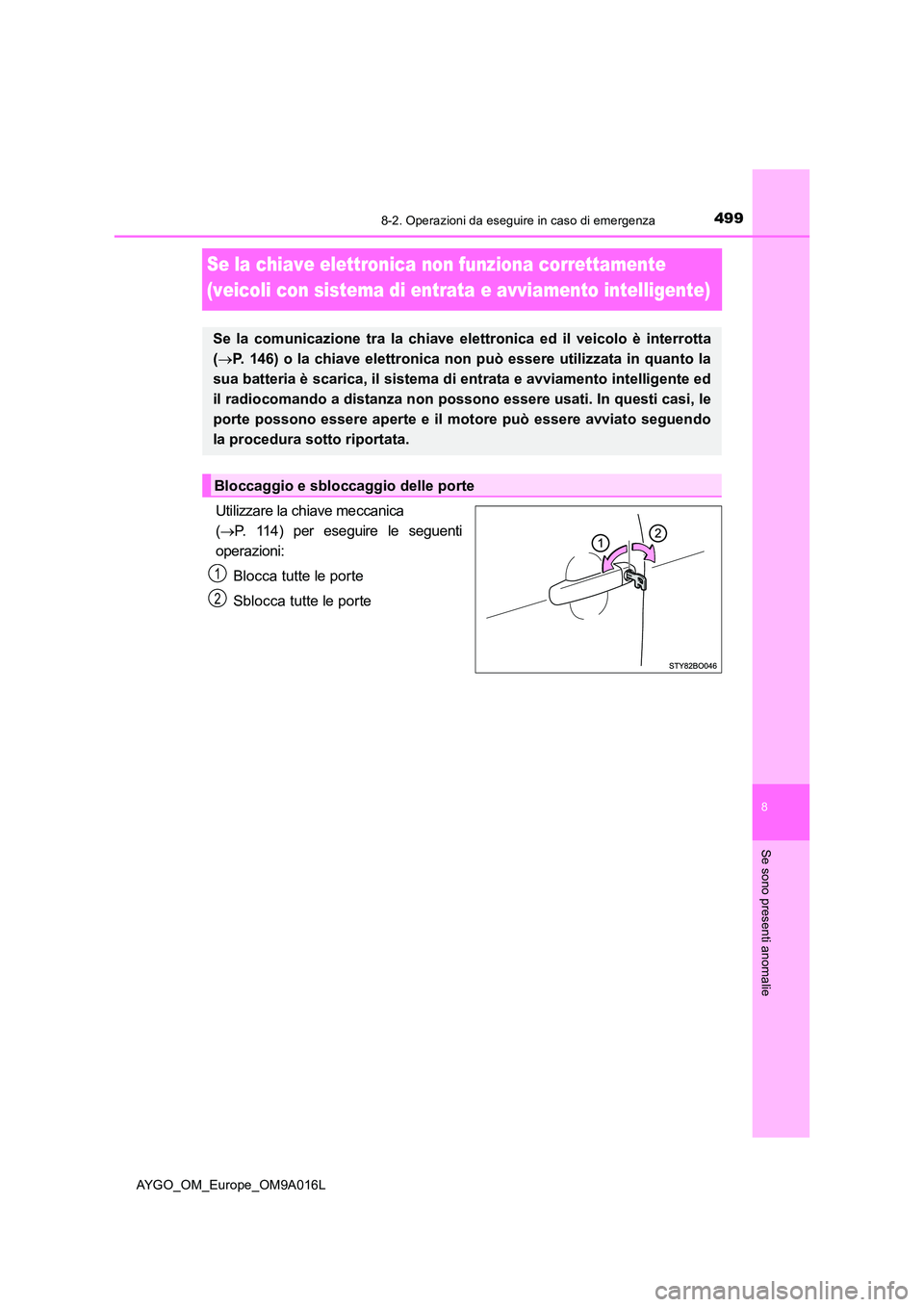

Se la chiave elettronica non funziona correttamente
(veicoli con sistema di entrata e avviamento intelligente)
Utilizzare la chiave meccanica
( P. 114) per eseguire le seguenti
operazioni:
Blocca tutte le porte
Sblocca tutte le porte
Se la comunicazione tra la chiave elettronica ed il veicolo è interrotta
( P. 146) o la chiave elettronica non può essere utilizzata in quanto la
sua batteria è scarica, il sistema di entrata e avviamento intelligente ed
il radiocomando a distanza non possono essere usati. In questi casi, le
porte possono essere aperte e il motore può essere avviato seguendo
la procedura sotto riportata.
Bloccaggio e sbloccaggio delle porte
1
2

5008-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM9A016L

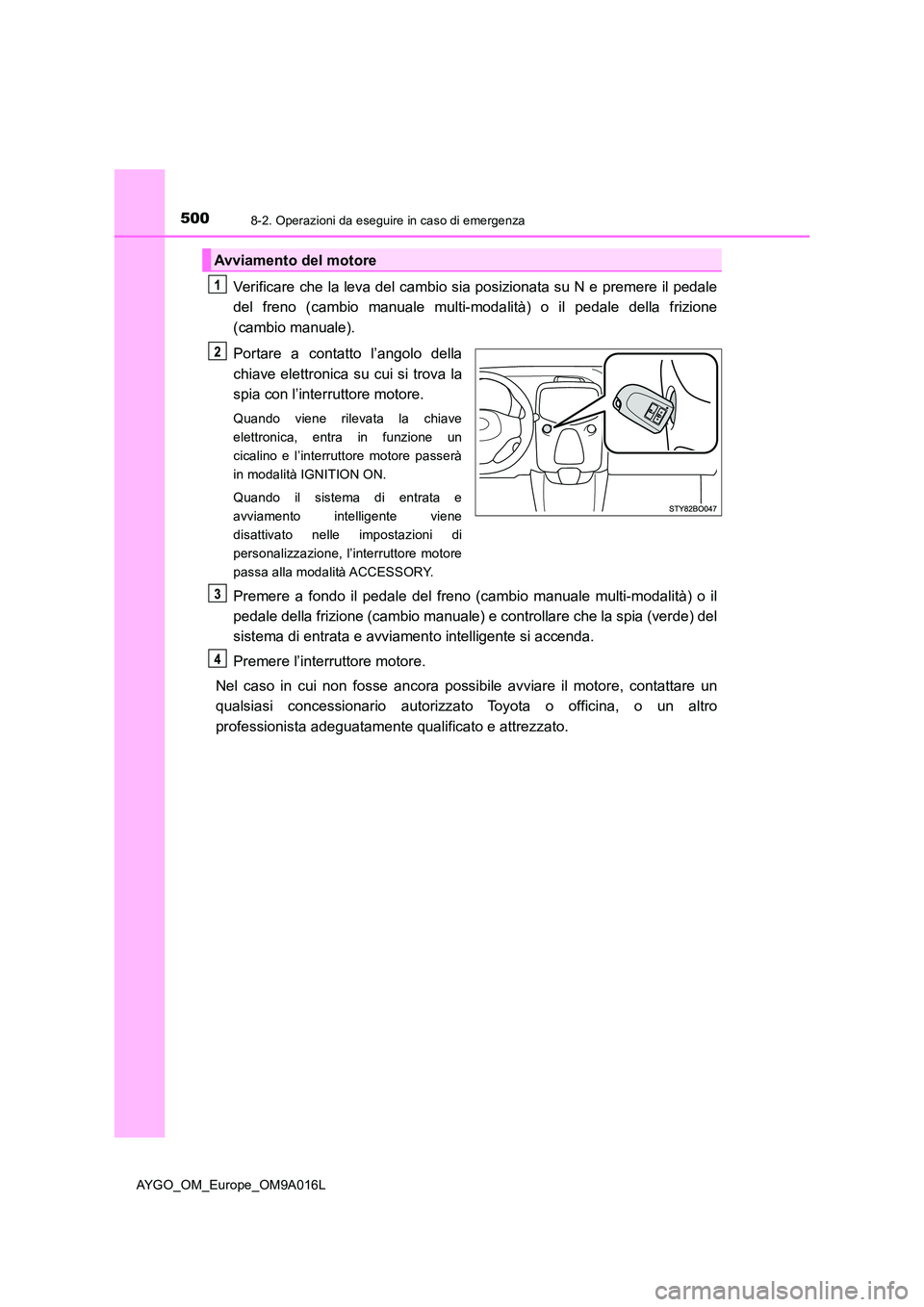

Verificare che la leva del cambio sia posizionata su N e premere il pedale
del freno (cambio manuale multi-modalità) o il pedale della frizione
(cambio manuale).
Portare a contatto l’angolo della
chiave elettronica su cui si trova la
spia con l’interruttore motore.
Quando viene rilevata la chiave
elettronica, entra in funzione un
cicalino e l’interruttore motore passerà
in modalità IGNITION ON.
Quando il sistema di entrata e
avviamento intelligente viene
disattivato nelle impostazioni di
personalizzazione, l’interruttore motore
passa alla modalità ACCESSORY.
Premere a fondo il pedale del freno (cambio manuale multi-modalità) o il
pedale della frizione (cambio manuale) e controllare che la spia (verde) del
sistema di entrata e avviamento intelligente si accenda.
Premere l’interruttore motore.
Nel caso in cui non fosse ancora possibile avviare il motore, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Avviamento del motore

5018-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM9A016L

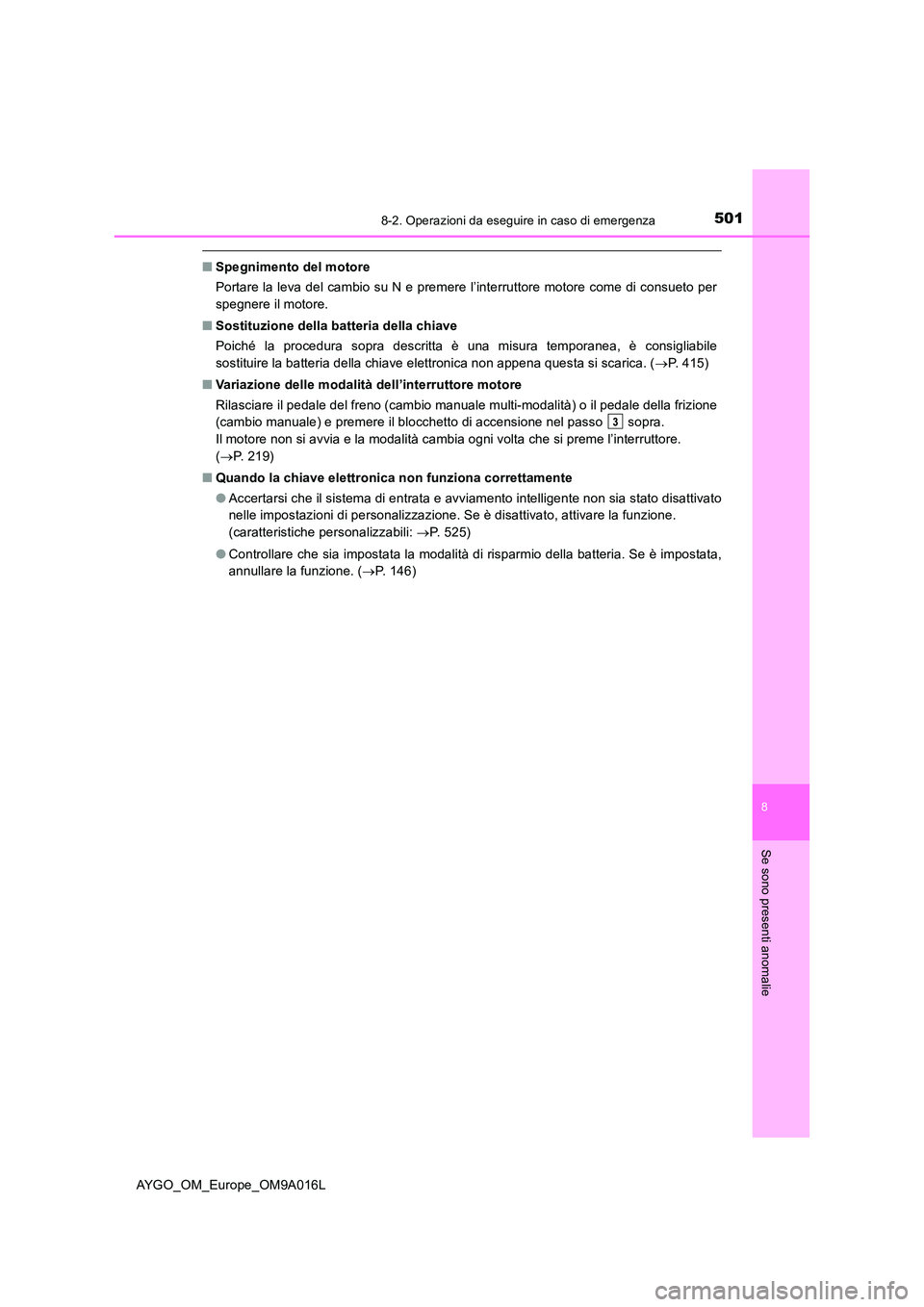

■Spegnimento del motore
Portare la leva del cambio su N e premere l’interruttore motore come di consueto per
spegnere il motore.
■ Sostituzione della batteria della chiave
Poiché la procedura sopra descritta è una misura temporanea, è consigliabile
sostituire la batteria della chiave elettronica non appena questa si scarica. ( P. 415)
■ Variazione delle modalità dell’interruttore motore
Rilasciare il pedale del freno (cambio manuale multi-modalità) o il pedale della frizione
(cambio manuale) e premere il blocchetto di accensione nel passo sopra.
Il motore non si avvia e la modalità cambia ogni volta che si preme l’interruttore.
( P. 2 1 9 )
■ Quando la chiave elettronica non funziona correttamente
● Accertarsi che il sistema di entrata e avviamento intelligente non sia stato disattivato
nelle impostazioni di personalizzazione. Se è disattivato, attivare la funzione.
(caratteristiche personalizzabili: P. 5 2 5 )
● Controllare che sia impostata la modalità di risparmio della batteria. Se è impostata,
annullare la funzione. ( P. 146)

5028-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM9A016L

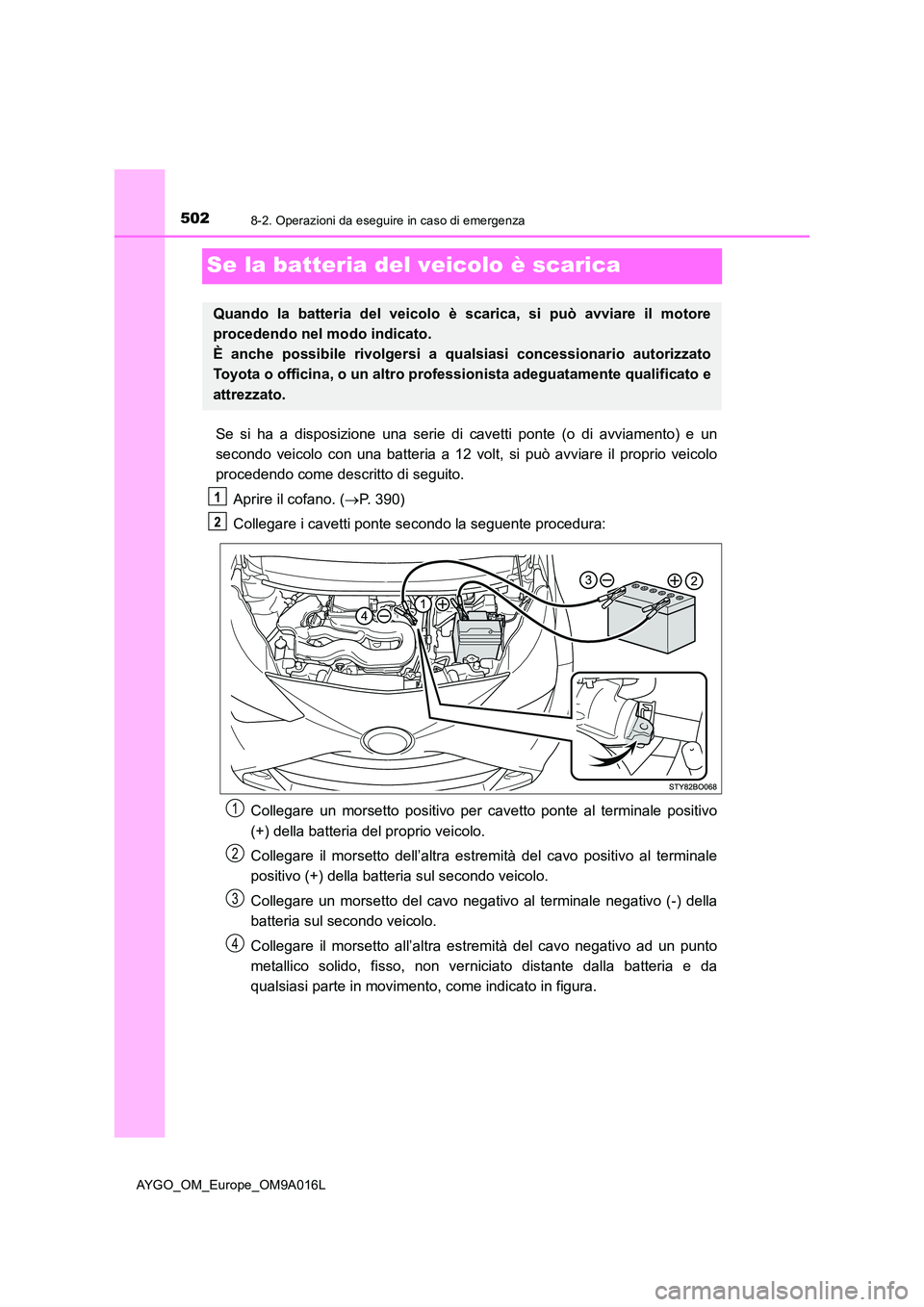

Se la batteria del veicolo è scarica
Se si ha a disposizione una serie di cavetti ponte (o di avviamento) e un
secondo veicolo con una batteria a 12 volt, si può avviare il proprio veicolo
procedendo come descritto di seguito.
Aprire il cofano. ( P. 390)
Collegare i cavetti ponte secondo la seguente procedura:
Collegare un morsetto positivo per cavetto ponte al terminale positivo
(+) della batteria del proprio veicolo.
Collegare il morsetto dell’altra estremità del cavo positivo al terminale
positivo (+) della batteria sul secondo veicolo.
Collegare un morsetto del cavo negativo al terminale negativo (-) della
batteria sul secondo veicolo.
Collegare il morsetto all’altra estremità del cavo negativo ad un punto
metallico solido, fisso, non verniciato distante dalla batteria e da
qualsiasi parte in movimento, come indicato in figura.
Quando la batteria del veicolo è scarica, si può avviare il motore
procedendo nel modo indicato.
È anche possibile rivolgersi a qualsiasi concessionario autorizzato
Toyota o officina, o un altro professi onista adeguatamente qualificato e
attrezzato.
1
2
3
4

5038-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM9A016L

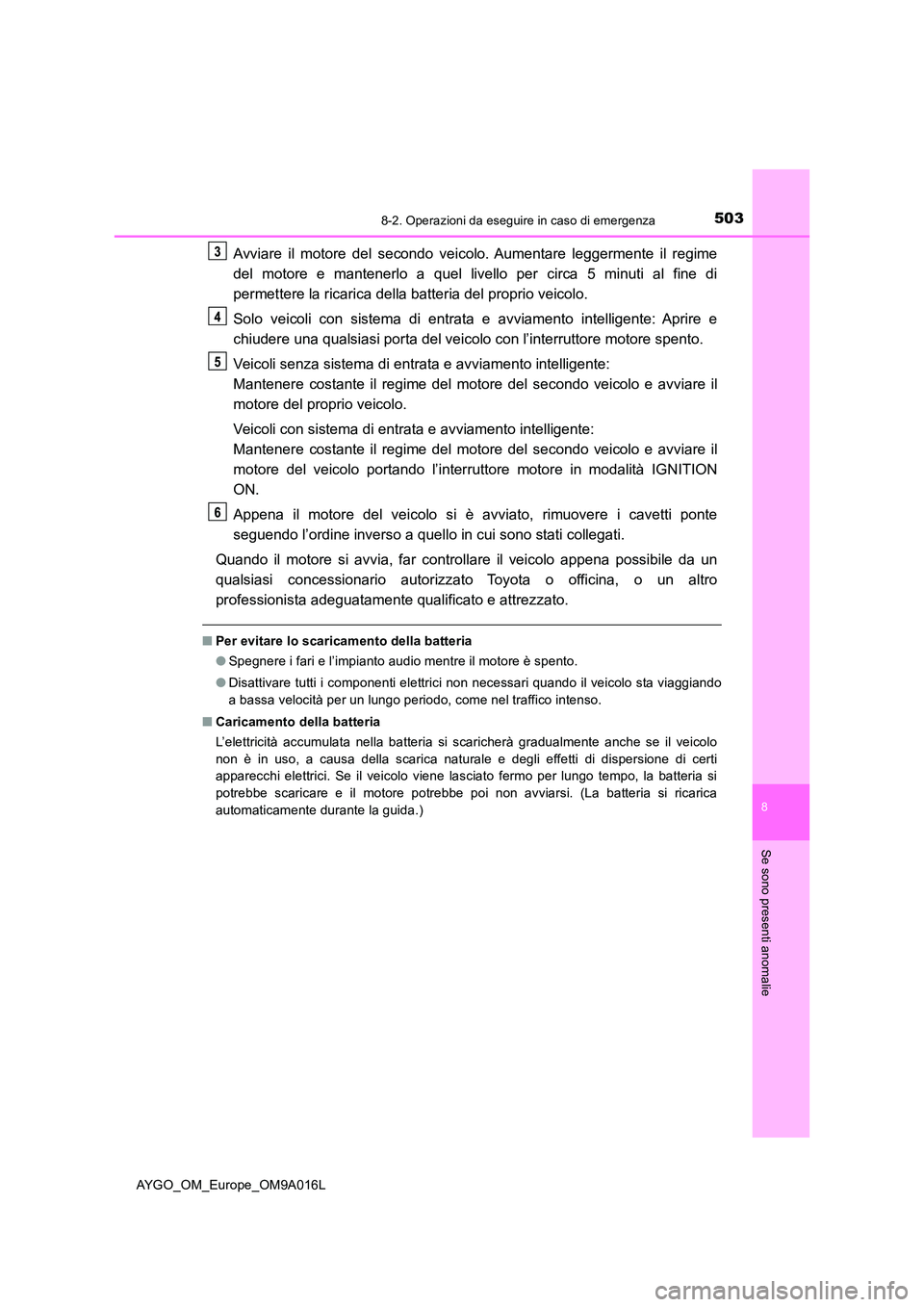

Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenerlo a quel livello per circa 5 minuti al fine di
permettere la ricarica della batteria del proprio veicolo.
Solo veicoli con sistema di entrata e avviamento intelligente: Aprire e
chiudere una qualsiasi porta del veicolo con l’interruttore motore spento.
Veicoli senza sistema di entrata e avviamento intelligente:
Mantenere costante il regime del motore del secondo veicolo e avviare il
motore del proprio veicolo.
Veicoli con sistema di entrata e avviamento intelligente:
Mantenere costante il regime del motore del secondo veicolo e avviare il
motore del veicolo portando l’interruttore motore in modalità IGNITION
ON.
Appena il motore del veicolo si è avviato, rimuovere i cavetti ponte
seguendo l’ordine inverso a quello in cui sono stati collegati.
Quando il motore si avvia, far controllare il veicolo appena possibile da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Per evitare lo scaricamento della batteria
● Spegnere i fari e l’impianto audio mentre il motore è spento.
● Disattivare tutti i componenti elettrici non necessari quando il veicolo sta viaggiando
a bassa velocità per un lungo periodo, come nel traffico intenso.
■ Caricamento della batteria
L’elettricità accumulata nella batteria si scaricherà gradualmente anche se il veicolo
non è in uso, a causa della scarica naturale e degli effetti di dispersione di certi
apparecchi elettrici. Se il veicolo viene lasciato fermo per lungo tempo, la batteria si
potrebbe scaricare e il motore potrebbe poi non avviarsi. (La batteria si ricarica
automaticamente durante la guida.)

5048-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM9A016L

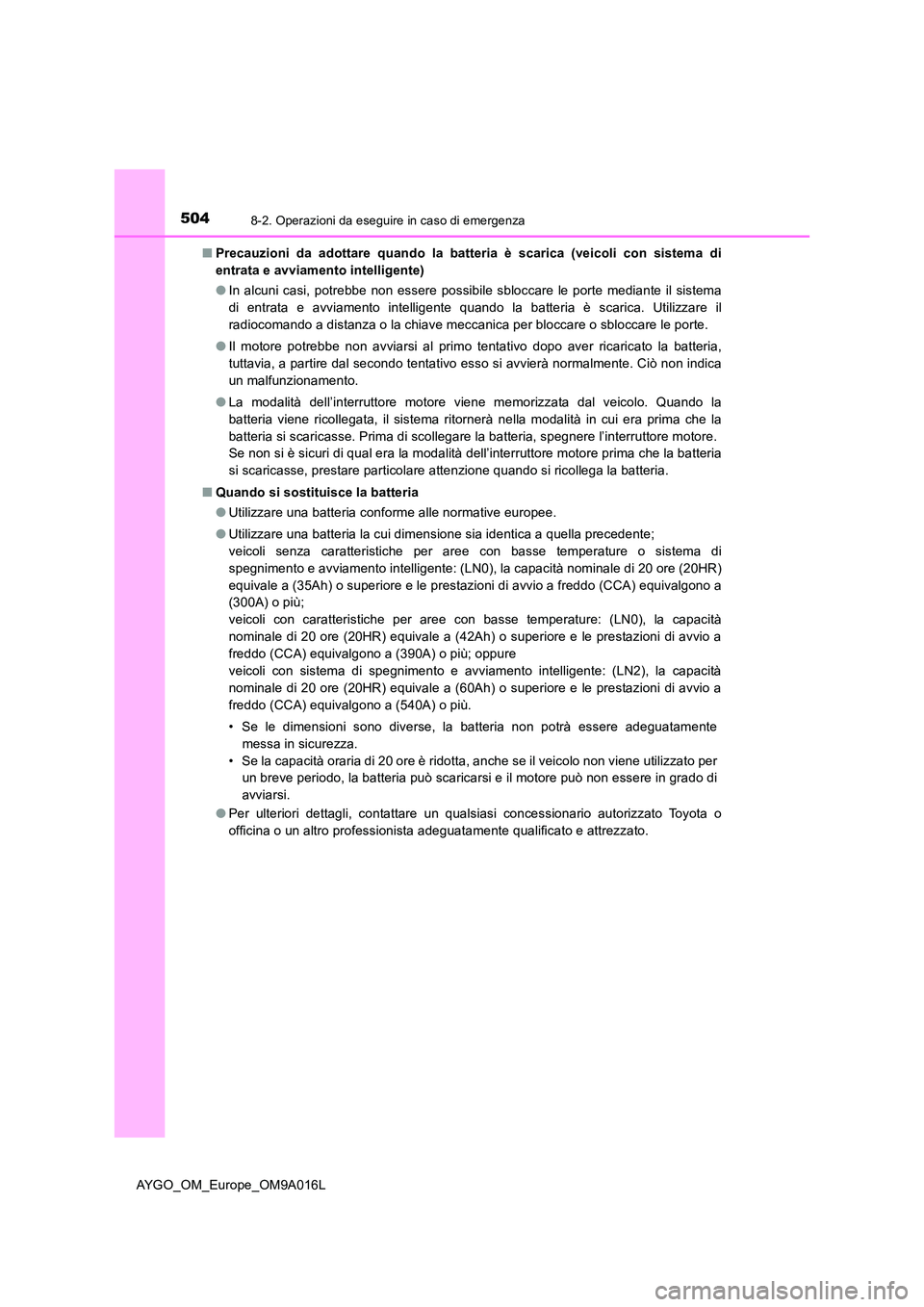

■ Precauzioni da adottare quando la batteria è scarica (veicoli con sistema di
entrata e avviamento intelligente)
● In alcuni casi, potrebbe non essere possibile sbloccare le porte mediante il sistema
di entrata e avviamento intelligente quando la batteria è scarica. Utilizzare il
radiocomando a distanza o la chiave meccanica per bloccare o sbloccare le porte.
● Il motore potrebbe non avviarsi al primo tentativo dopo aver ricaricato la batteria,
tuttavia, a partire dal secondo tentativo esso si avvierà normalmente. Ciò non indica
un malfunzionamento.
● La modalità dell’interruttore motore viene memorizzata dal veicolo. Quando la
batteria viene ricollegata, il sistema ritornerà nella modalità in cui era prima che la
batteria si scaricasse. Prima di scollegare la batteria, spegnere l’interruttore motore.
Se non si è sicuri di qual era la modalità dell’interruttore motore prima che la batteria
si scaricasse, prestare particolare attenzione quando si ricollega la batteria.
■ Quando si sostituisce la batteria
● Utilizzare una batteria conforme alle normative europee.
● Utilizzare una batteria la cui dimensione sia identica a quella precedente;
veicoli senza caratteristiche per aree con basse temperature o sistema di
spegnimento e avviamento intelligente: (LN0), la capacità nominale di 20 ore (20HR)
equivale a (35Ah) o superiore e le prestazioni di avvio a freddo (CCA) equivalgono a
(300A) o più;
veicoli con caratteristiche per aree con basse temperature: (LN0), la capacità
nominale di 20 ore (20HR) equivale a (42Ah) o superiore e le prestazioni di avvio a
freddo (CCA) equivalgono a (390A) o più; oppure
veicoli con sistema di spegnimento e avviamento intelligente: (LN2), la capacità
nominale di 20 ore (20HR) equivale a (60Ah) o superiore e le prestazioni di avvio a
freddo (CCA) equivalgono a (540A) o più.
• Se le dimensioni sono diverse, la batteria non potrà essere adeguatamente
messa in sicurezza.
• Se la capacità oraria di 20 ore è ridotta, anche se il veicolo non viene utilizzato per
un breve periodo, la batteria può scaricarsi e il motore può non essere in grado di
avviarsi.
● Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o
officina o un altro professionista adeguatamente qualificato e attrezzato.

5058-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM9A016L

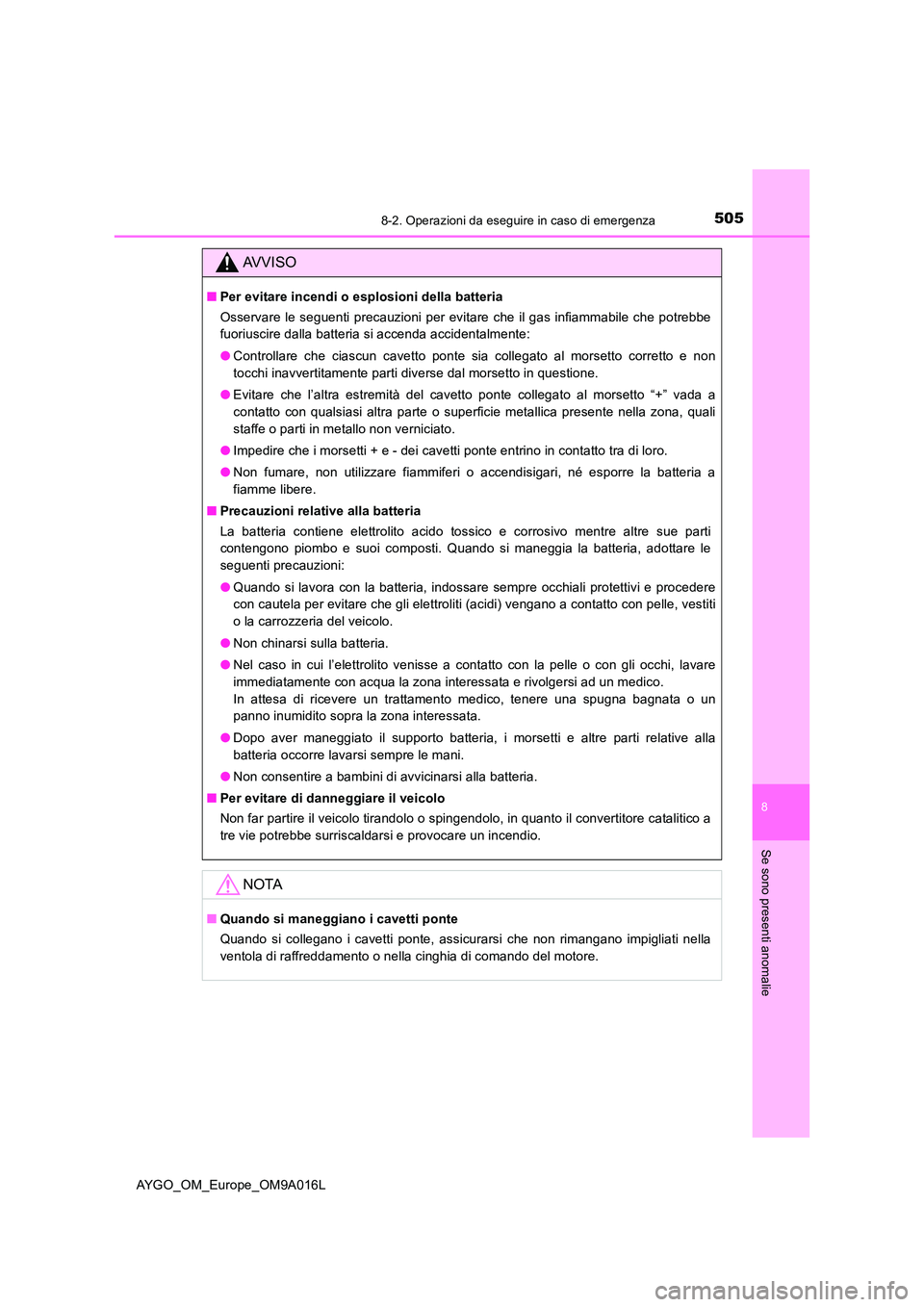

AVVISO
■Per evitare incendi o esplosioni della batteria
Osservare le seguenti precauzioni per evitare che il gas infiammabile che potrebbe
fuoriuscire dalla batteria si accenda accidentalmente:
● Controllare che ciascun cavetto ponte sia collegato al morsetto corretto e non
tocchi inavvertitamente parti diverse dal morsetto in questione.
● Evitare che l’altra estremità del cavetto ponte collegato al morsetto “+” vada a
contatto con qualsiasi altra parte o superficie metallica presente nella zona, quali
staffe o parti in metallo non verniciato.
● Impedire che i morsetti + e - dei cavetti ponte entrino in contatto tra di loro.
● Non fumare, non utilizzare fiammiferi o accendisigari, né esporre la batteria a
fiamme libere.
■ Precauzioni relative alla batteria
La batteria contiene elettrolito acido tossico e corrosivo mentre altre sue parti
contengono piombo e suoi composti. Quando si maneggia la batteria, adottare le
seguenti precauzioni:
● Quando si lavora con la batteria, indossare sempre occhiali protettivi e procedere
con cautela per evitare che gli elettroliti (acidi) vengano a contatto con pelle, vestiti
o la carrozzeria del veicolo.
● Non chinarsi sulla batteria.
● Nel caso in cui l’elettrolito venisse a contatto con la pelle o con gli occhi, lavare
immediatamente con acqua la zona interessata e rivolgersi ad un medico.
In attesa di ricevere un trattamento medico, tenere una spugna bagnata o un
panno inumidito sopra la zona interessata.
● Dopo aver maneggiato il supporto batteria, i morsetti e altre parti relative alla
batteria occorre lavarsi sempre le mani.
● Non consentire a bambini di avvicinarsi alla batteria.
■ Per evitare di danneggiare il veicolo
Non far partire il veicolo tirandolo o spingendolo, in quanto il convertitore catalitico a
tre vie potrebbe surriscaldarsi e provocare un incendio.
NOTA
■ Quando si maneggiano i cavetti ponte
Quando si collegano i cavetti ponte, assicurarsi che non rimangano impigliati nella
ventola di raffreddamento o nella cinghia di comando del motore.

5068-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM9A016L

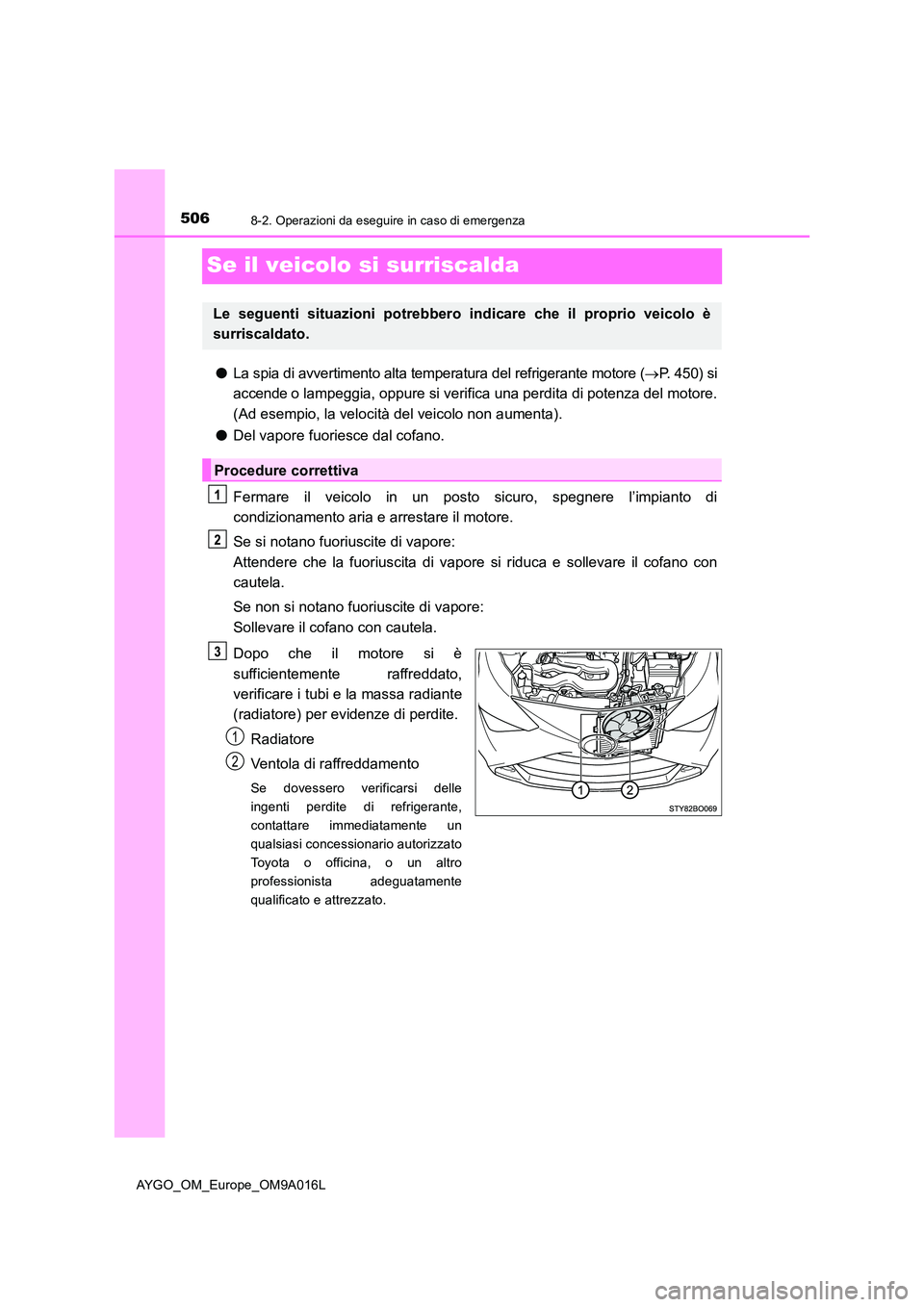

Se il veicolo si surriscalda
●La spia di avvertimento alta temperatura del refrigerante motore (P. 450) si
accende o lampeggia, oppure si verifica una perdita di potenza del motore.
(Ad esempio, la velocità del veicolo non aumenta).
● Del vapore fuoriesce dal cofano.
Fermare il veicolo in un posto sicuro, spegnere l’impianto di
condizionamento aria e arrestare il motore.
Se si notano fuoriuscite di vapore:
Attendere che la fuoriuscita di vapore si riduca e sollevare il cofano con
cautela.
Se non si notano fuoriuscite di vapore:
Sollevare il cofano con cautela.
Dopo che il motore si è
sufficientemente raffreddato,
verificare i tubi e la massa radiante
(radiatore) per evidenze di perdite.
Radiatore
Ventola di raffreddamento
Se dovessero verificarsi delle
ingenti perdite di refrigerante,
contattare immediatamente un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Le seguenti situazioni potrebbero indicare che il proprio veicolo è
surriscaldato.
Procedure correttiva
1
2

5078-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
AYGO_OM_Europe_OM9A016L

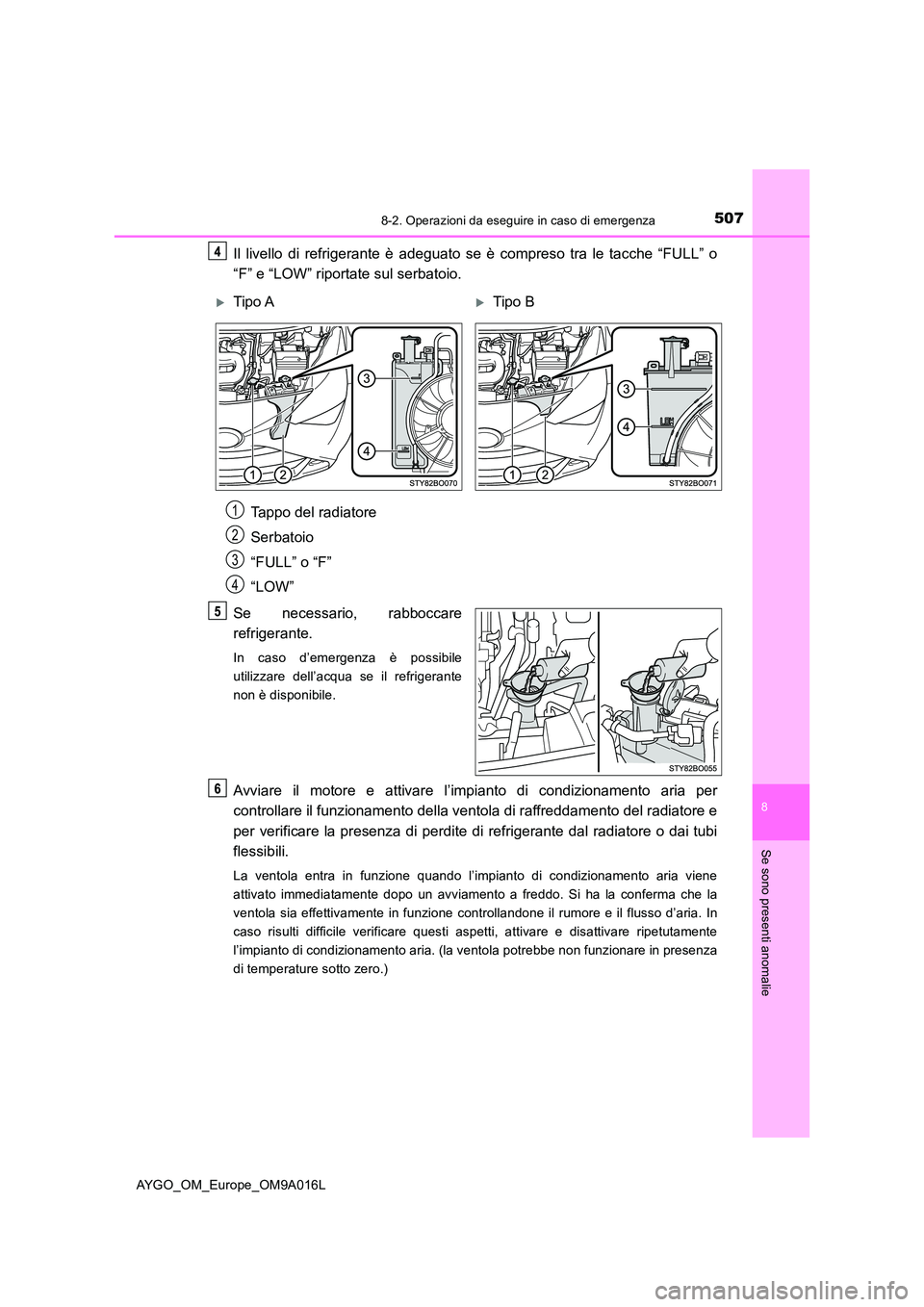

Il livello di refrigerante è adeguato se è compreso tra le tacche “FULL” o
“F” e “LOW” riportate sul serbatoio.
Tappo del radiatore
Serbatoio
“FULL” o “F”
“LOW”
Se necessario, rabboccare
refrigerante.
In caso d’emergenza è possibile
utilizzare dell’acqua se il refrigerante
non è disponibile.
Avviare il motore e attivare l’impianto di condizionamento aria per
controllare il funzionamento della ventola di raffreddamento del radiatore e
per verificare la presenza di perdite di refrigerante dal radiatore o dai tubi
flessibili.
La ventola entra in funzione quando l’impianto di condizionamento aria viene
attivato immediatamente dopo un avviamento a freddo. Si ha la conferma che la
ventola sia effettivamente in funzione controllandone il rumore e il flusso d’aria. In
caso risulti difficile verificare questi aspetti, attivare e disattivare ripetutamente
l’impianto di condizionamento aria. (la ventola potrebbe non funzionare in presenza
di temperature sotto zero.)
Tipo ATipo B
1
2
3
4

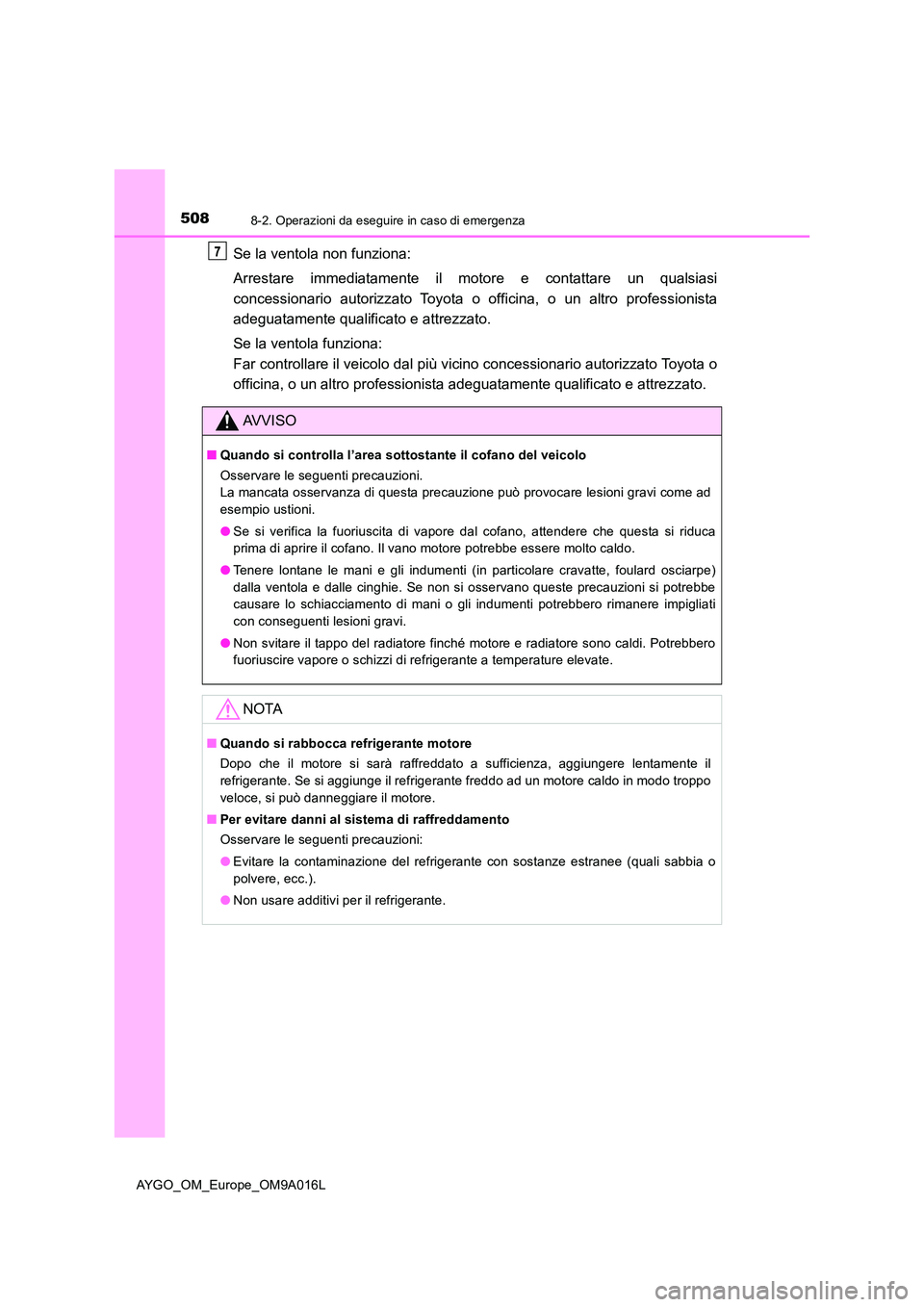

5088-2. Operazioni da eseguire in caso di emergenza
AYGO_OM_Europe_OM9A016L
Se la ventola non funziona:
Arrestare immediatamente il motore e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Se la ventola funziona:
Far controllare il veicolo dal più vicino concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Quando si controlla l’area sottostante il cofano del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di questa precauzione può provocare lesioni gravi come ad
esempio ustioni.
● Se si verifica la fuoriuscita di vapore dal cofano, attendere che questa si riduca
prima di aprire il cofano. Il vano motore potrebbe essere molto caldo.
● Tenere lontane le mani e gli indumenti (in particolare cravatte, foulard osciarpe)
dalla ventola e dalle cinghie. Se non si osservano queste precauzioni si potrebbe
causare lo schiacciamento di mani o gli indumenti potrebbero rimanere impigliati
con conseguenti lesioni gravi.
● Non svitare il tappo del radiatore finché motore e radiatore sono caldi. Potrebbero
fuoriuscire vapore o schizzi di refrigerante a temperature elevate.
NOTA
■ Quando si rabbocca refrigerante motore
Dopo che il motore si sarà raffreddato a sufficienza, aggiungere lentamente il
refrigerante. Se si aggiunge il refrigerante freddo ad un motore caldo in modo troppo
veloce, si può danneggiare il motore.
■ Per evitare danni al sistema di raffreddamento
Osservare le seguenti precauzioni:
● Evitare la contaminazione del refrigerante con sostanze estranee (quali sabbia o
polvere, ecc.).
● Non usare additivi per il refrigerante.
