591-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM9A016L

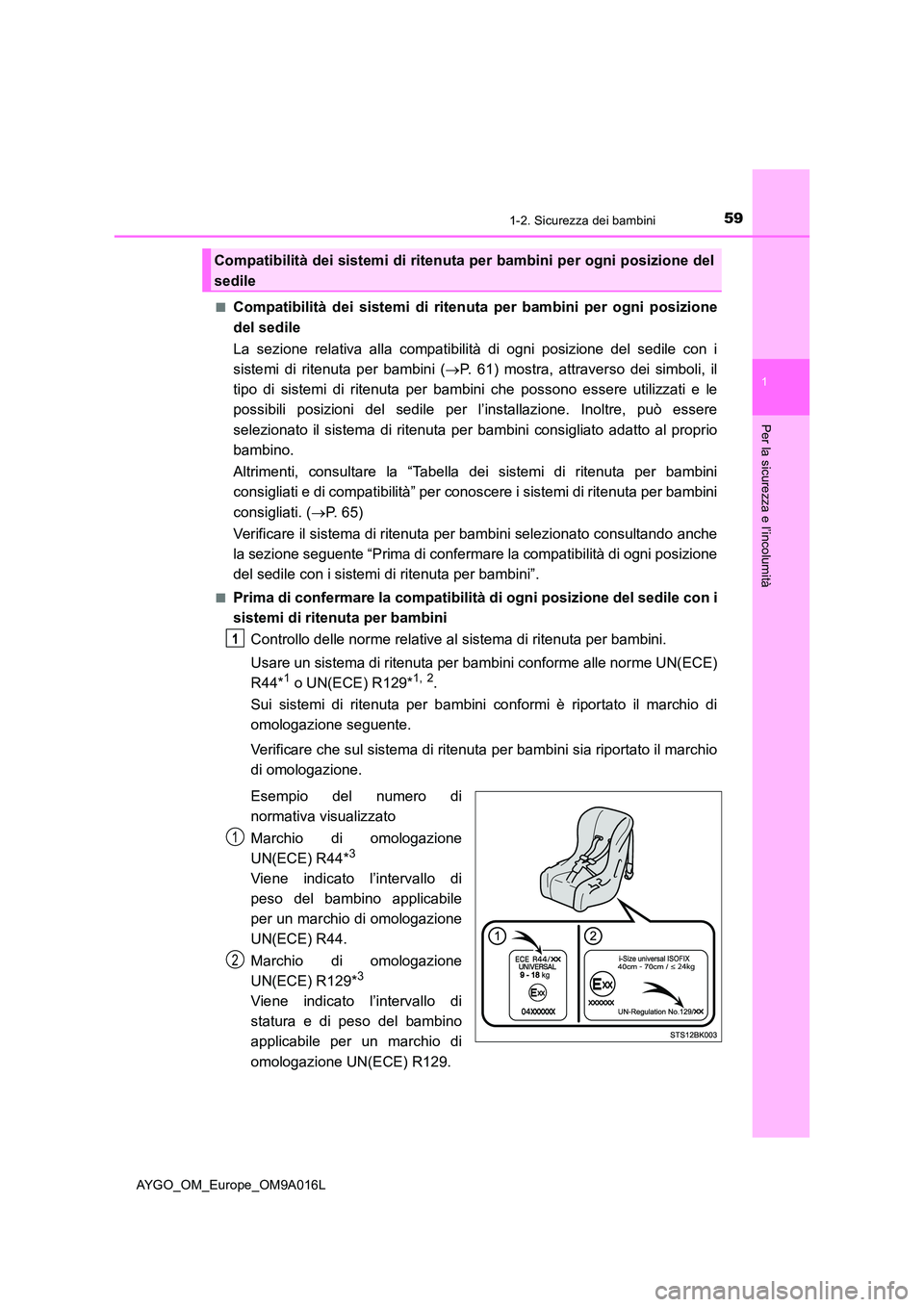

■Compatibilità dei sistemi di ritenuta per bambini per ogni posizione
del sedile
La sezione relativa alla compatibilità di ogni posizione del sedile con i
sistemi di ritenuta per bambini ( P. 61) mostra, attraverso dei simboli, il
tipo di sistemi di ritenuta per bambini che possono essere utilizzati e le
possibili posizioni del sedile per l’installazione. Inoltre, può essere
selezionato il sistema di ritenuta per bambini consigliato adatto al proprio
bambino.
Altrimenti, consultare la “Tabella dei sistemi di ritenuta per bambini
consigliati e di compatibilità” per conoscere i sistemi di ritenuta per bambini
consigliati. ( P. 65)
Verificare il sistema di ritenuta per bambini selezionato consultando anche
la sezione seguente “Prima di confermare la compatibilità di ogni posizione
del sedile con i sistemi di ritenuta per bambini”.
■Prima di confermare la compatibilità di ogni posizione del sedile con i
sistemi di ritenuta per bambini
Controllo delle norme relative al sistema di ritenuta per bambini.
Usare un sistema di ritenuta per bambi ni conforme alle norme UN(ECE)
R44*1 o UN(ECE) R129*1, 2.
Sui sistemi di ritenuta per bambini conformi è riportato il marchio di
omologazione seguente.
Verificare che sul sistema di ritenuta per bambini sia riportato il marchio
di omologazione.
Esempio del numero di
normativa visualizzato
Marchio di omologazione
UN(ECE) R44*3
Viene indicato l’intervallo di
peso del bambino applicabile
per un marchio di omologazione
UN(ECE) R44.
Marchio di omologazione
UN(ECE) R129*3
Viene indicato l’intervallo di
statura e di peso del bambino
applicabile per un marchio di
omologazione UN(ECE) R129.
Compatibilità dei sistemi di ritenuta per bambini per ogni posizione del
sedile
1
2

601-2. Sicurezza dei bambini
AYGO_OM_Europe_OM9A016L

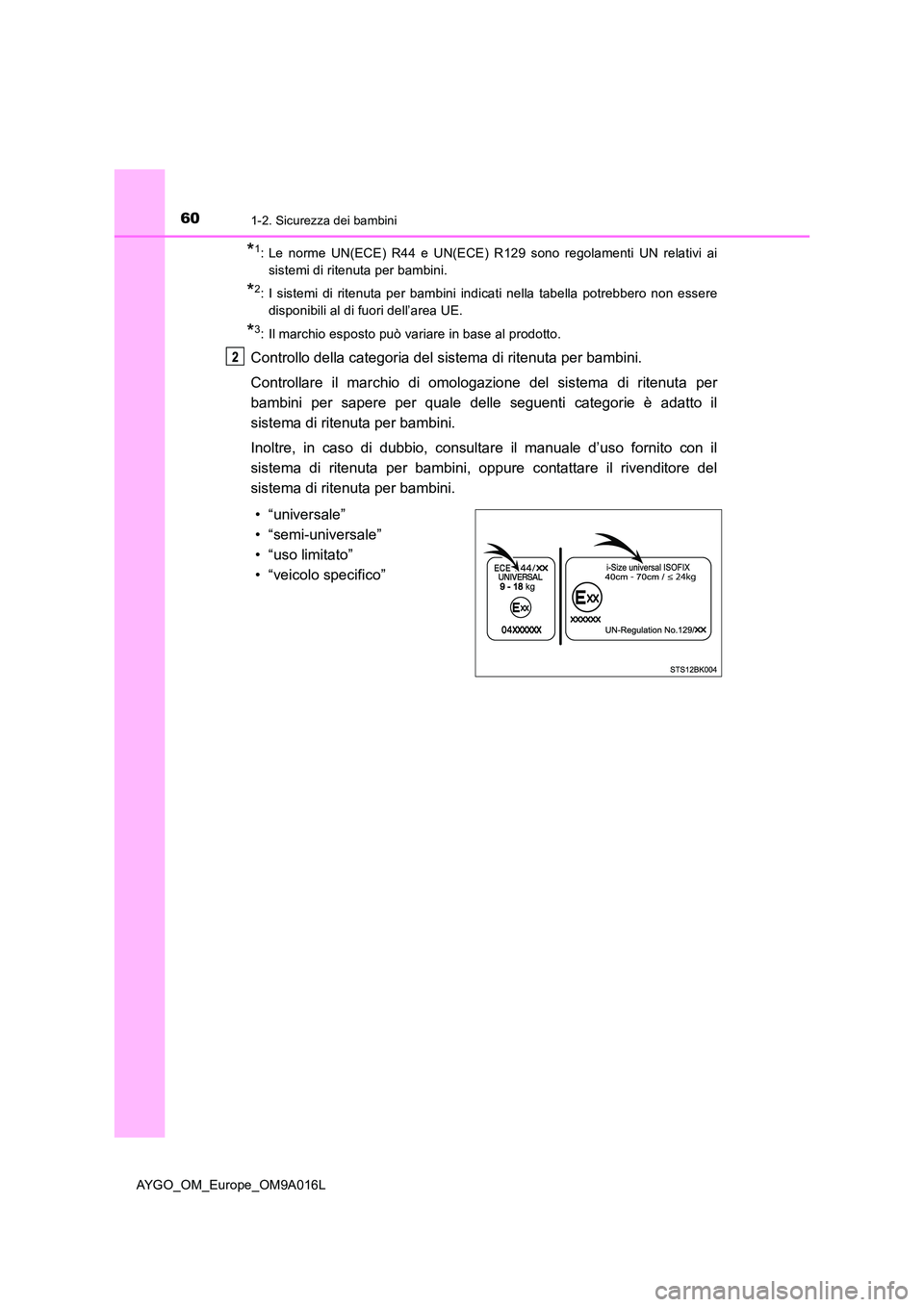

*1: Le norme UN(ECE) R44 e UN(ECE) R129 sono regolamenti UN relativi ai
sistemi di ritenuta per bambini.
*2: I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere
disponibili al di fuori dell’area UE.
*3: Il marchio esposto può variare in base al prodotto.
Controllo della categoria del sistema di ritenuta per bambini.
Controllare il marchio di omologazione del sistema di ritenuta per
bambini per sapere per quale delle seguenti categorie è adatto il
sistema di ritenuta per bambini.
Inoltre, in caso di dubbio, consultare il manuale d’uso fornito con il
sistema di ritenuta per bambini, oppure contattare il rivenditore del
sistema di ritenuta per bambini.
• “universale”
• “semi-universale”
• “uso limitato”
• “veicolo specifico”

611-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM9A016L

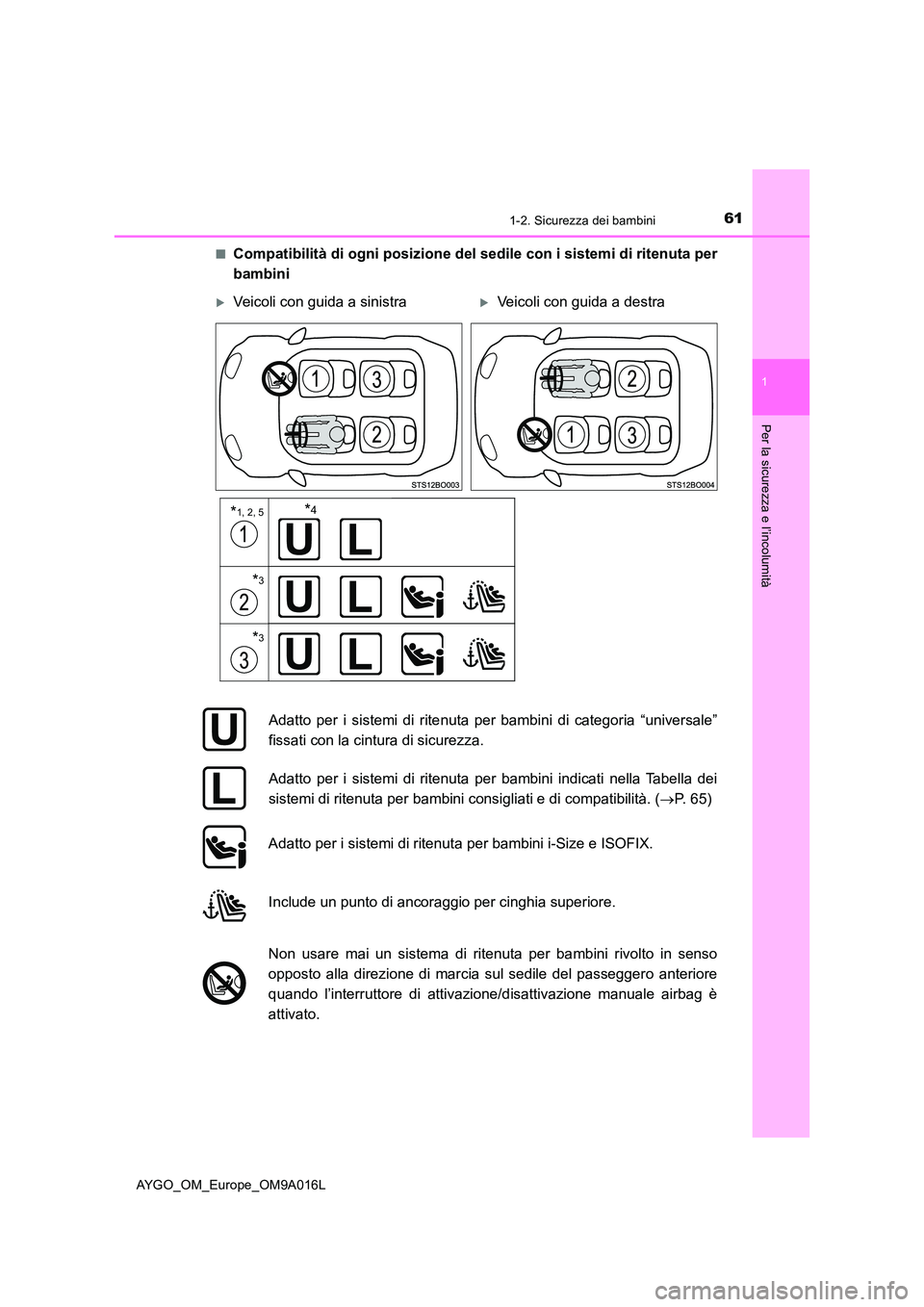

■Compatibilità di ogni posizione del sedile con i sistemi di ritenuta per
bambini
Veicoli con guida a sinistraVeicoli con guida a destra
*1, 2, 5
*3
*3
Adatto per i sistemi di ritenuta per bambini di categoria “universale”
fissati con la cintura di sicurezza.
Adatto per i sistemi di ritenuta per bambini indicati nella Tabella dei
sistemi di ritenuta per bambini consigliati e di compatibilità. ( P. 65)
Adatto per i sistemi di ritenuta per bambini i-Size e ISOFIX.
Include un punto di ancoraggio per cinghia superiore.
Non usare mai un sistema di ritenuta per bambini rivolto in senso
opposto alla direzione di marcia sul sedile del passeggero anteriore
quando l’interruttore di attivazione/ disattivazione manuale airbag è
attivato.
*4

621-2. Sicurezza dei bambini
AYGO_OM_Europe_OM9A016L
*1: Portare il sedile anteriore nella posizione più arretrata. Se il sedile del passeggero è
dotato di regolatore di altezza, esso deve essere portato nella posizione più
elevata.
*2: Portare lo schienale nella posizione più
eretta possibile.
Quando si installa un seggiolino per
bambini rivolto in senso di marcia, se
c’è uno spazio tra il seggiolino per
bambini e lo schienale, regolare
l’inclinazione dello schienale finché non
risulteranno ben a contatto tra loro.
*3: Se il poggiatesta interferisce con il sistema di ritenuta per bambini, ed è possibile
rimuoverlo, rimuovere il poggiatesta.
Se ciò non è possibile, regolare il poggiatesta nella posizione più elevata.
*4: Utilizzare esclusivamente un sistema di ritenuta per bambini rivolto in direzione di
marcia quando l’interruttore di attivazione/disattivazione manuale airbag è attivato.
*5: Non adatto ai sistemi di ritenuta per bambini con piede di supporto.

631-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM9A016L

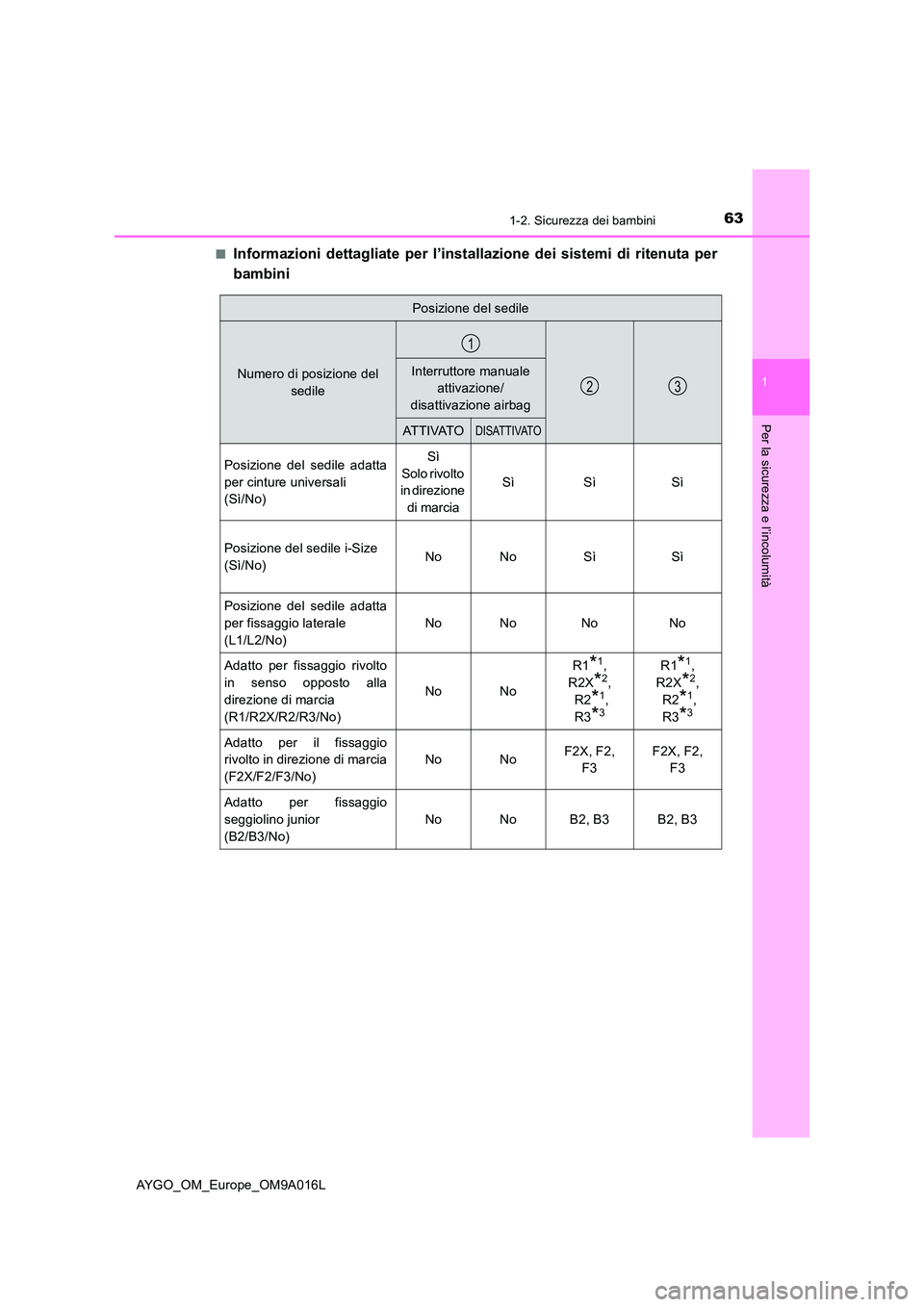

■Informazioni dettagliate per l’installazione dei sistemi di ritenuta per
bambini
Posizione del sedile
Numero di posizione del
sedile
Interruttore manuale
attivazione/
disattivazione airbag
AT T I VAT ODISATTIVATO
Posizione del sedile adatta
per cinture universali
(Sì/No)
Sì
Solo rivolto
in direzione
di marcia
Sì Sì Sì
Posizione del sedile i-Size
(Sì/No) No No Sì Sì
Posizione del sedile adatta
per fissaggio laterale
(L1/L2/No)
No No No No
Adatto per fissaggio rivolto
in senso opposto alla
direzione di marcia
(R1/R2X/R2/R3/No)
No No
R1*1,
R2X*2,
R2*1,
R3*3
R1*1,
R2X*2,
R2*1,
R3*3
Adatto per il fissaggio
rivolto in direzione di marcia
(F2X/F2/F3/No)
No No F2X, F2,
F3
F2X, F2,
F3
Adatto per fissaggio
seggiolino junior
(B2/B3/No)
No No B2, B3 B2, B3
1
23

641-2. Sicurezza dei bambini
AYGO_OM_Europe_OM9A016L

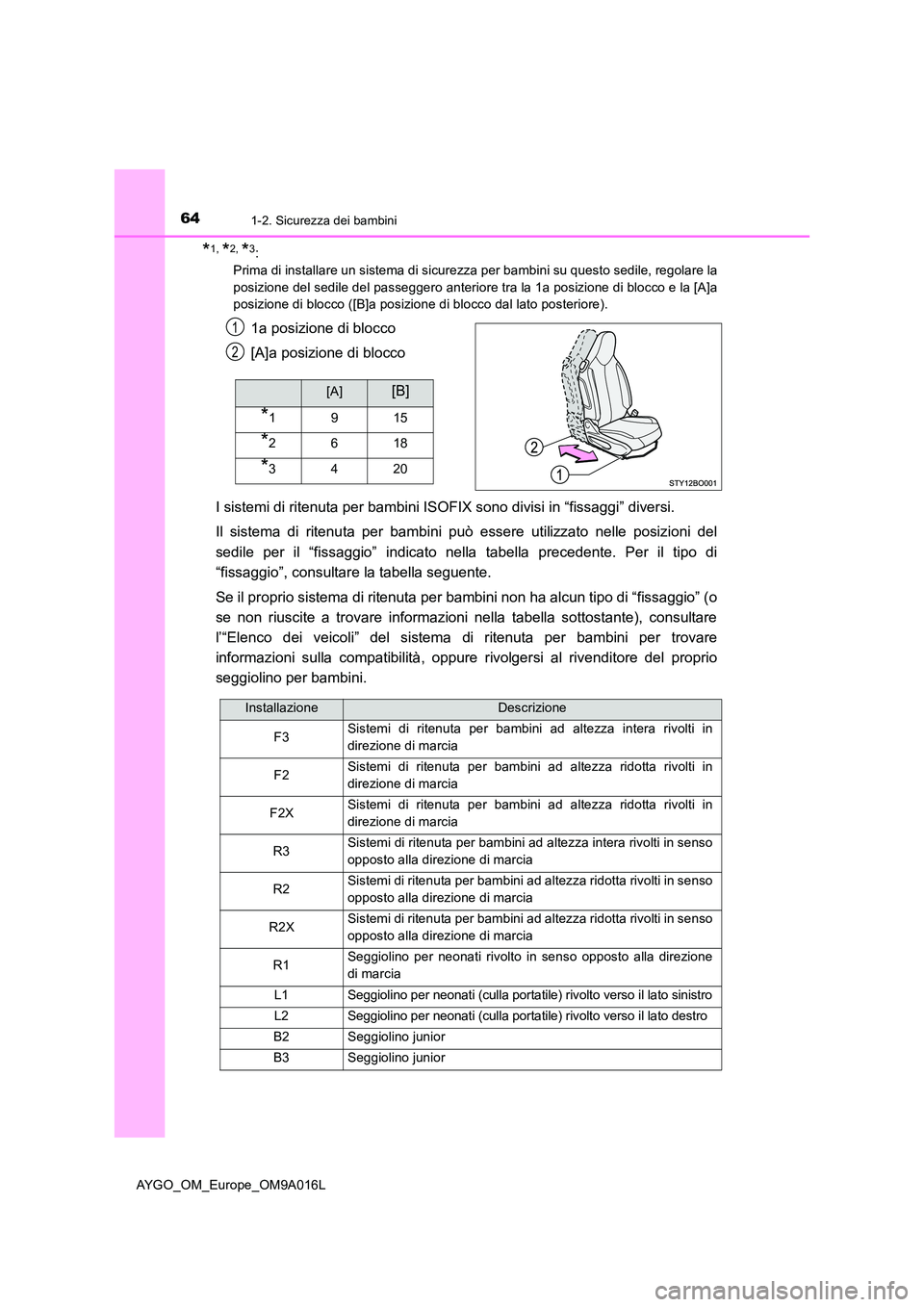

*1, *2, *3:
Prima di installare un sistema di sicurezza per bambini su questo sedile, regolare la
posizione del sedile del passeggero anteriore tra la 1a posizione di blocco e la [A]a
posizione di blocco ([B]a posizione di blocco dal lato posteriore).
1a posizione di blocco
[A]a posizione di blocco
I sistemi di ritenuta per bambini ISOF IX sono divisi in “fissaggi” diversi.
Il sistema di ritenuta per bambini può essere utilizzato nelle posizioni del
sedile per il “fissaggio” indicato nella tabella precedente. Per il tipo di
“fissaggio”, consultare la tabella seguente.
Se il proprio sistema di ritenuta per bambini non ha alcun tipo di “fissaggio” (o
se non riuscite a trovare informazioni nella tabella sottostante), consultare
l’“Elenco dei veicoli” del sistema di ritenuta per bambini per trovare
informazioni sulla compatibilità, oppure rivolgersi al rivenditore del proprio
seggiolino per bambini.
[A][B]
*1915
*2618
*3420
1
2
InstallazioneDescrizione
F3Sistemi di ritenuta per bambini ad altezza intera rivolti in
direzione di marcia
F2Sistemi di ritenuta per bambini ad altezza ridotta rivolti in
direzione di marcia
F2XSistemi di ritenuta per bambini ad altezza ridotta rivolti in
direzione di marcia
R3Sistemi di ritenuta per bambini ad altezza intera rivolti in senso
opposto alla direzione di marcia
R2Sistemi di ritenuta per bambini ad altezza ridotta rivolti in senso
opposto alla direzione di marcia
R2XSistemi di ritenuta per bambini ad altezza ridotta rivolti in senso
opposto alla direzione di marcia
R1Seggiolino per neonati rivolto in senso opposto alla direzione
di marcia
L1Seggiolino per neonati (culla portatile) rivolto verso il lato sinistro
L2Seggiolino per neonati (culla portatile) rivolto verso il lato destro
B2Seggiolino junior
B3Seggiolino junior

651-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM9A016L

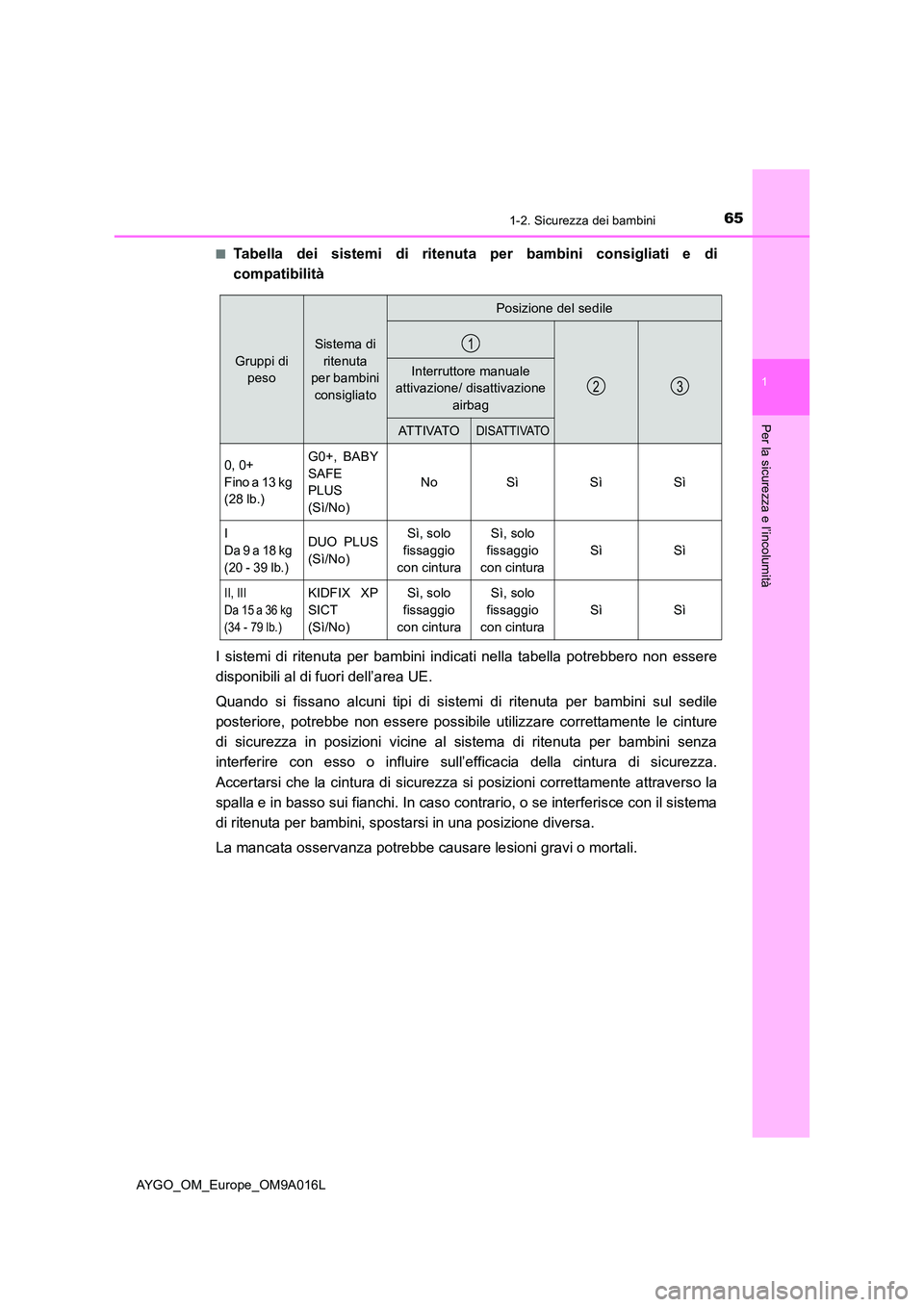

■Tabella dei sistemi di ritenuta per bambini consigliati e di
compatibilità
I sistemi di ritenuta per bambini indi cati nella tabella potrebbero non essere
disponibili al di fuori dell’area UE.
Quando si fissano alcuni tipi di sist emi di ritenuta per bambini sul sedile
posteriore, potrebbe non essere possibile utilizzare correttamente le cinture
di sicurezza in posizioni vicine al sistema di ritenuta per bambini senza
interferire con esso o influire sull’efficacia della cintura di sicurezza.
Accertarsi che la cintura di sicurezza si posizioni correttamente attraverso la
spalla e in basso sui fianchi. In caso contrario, o se interferisce con il sistema
di ritenuta per bambini, spostarsi in una posizione diversa.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
Gruppi di
peso
Sistema di
ritenuta
per bambini
consigliato
Posizione del sedile
Interruttore manuale
attivazione/ disattivazione
airbag
AT T I VAT ODISATTIVATO
0, 0+
Fino a 13 kg
(28 lb.)
G0+, BABY
SAFE
PLUS
(Sì/No)
No Sì Sì Sì
I
Da 9 a 18 kg
(20 - 39 lb.)
DUO PLUS
(Sì/No)
Sì, solo
fissaggio
con cintura
Sì, solo
fissaggio
con cintura
Sì Sì
II, III
Da 15 a 36 kg
(34 - 79 lb.)
KIDFIX XP
SICT
(Sì/No)
Sì, solo
fissaggio
con cintura
Sì, solo
fissaggio
con cintura
Sì Sì
1
23

661-2. Sicurezza dei bambini
AYGO_OM_Europe_OM9A016L

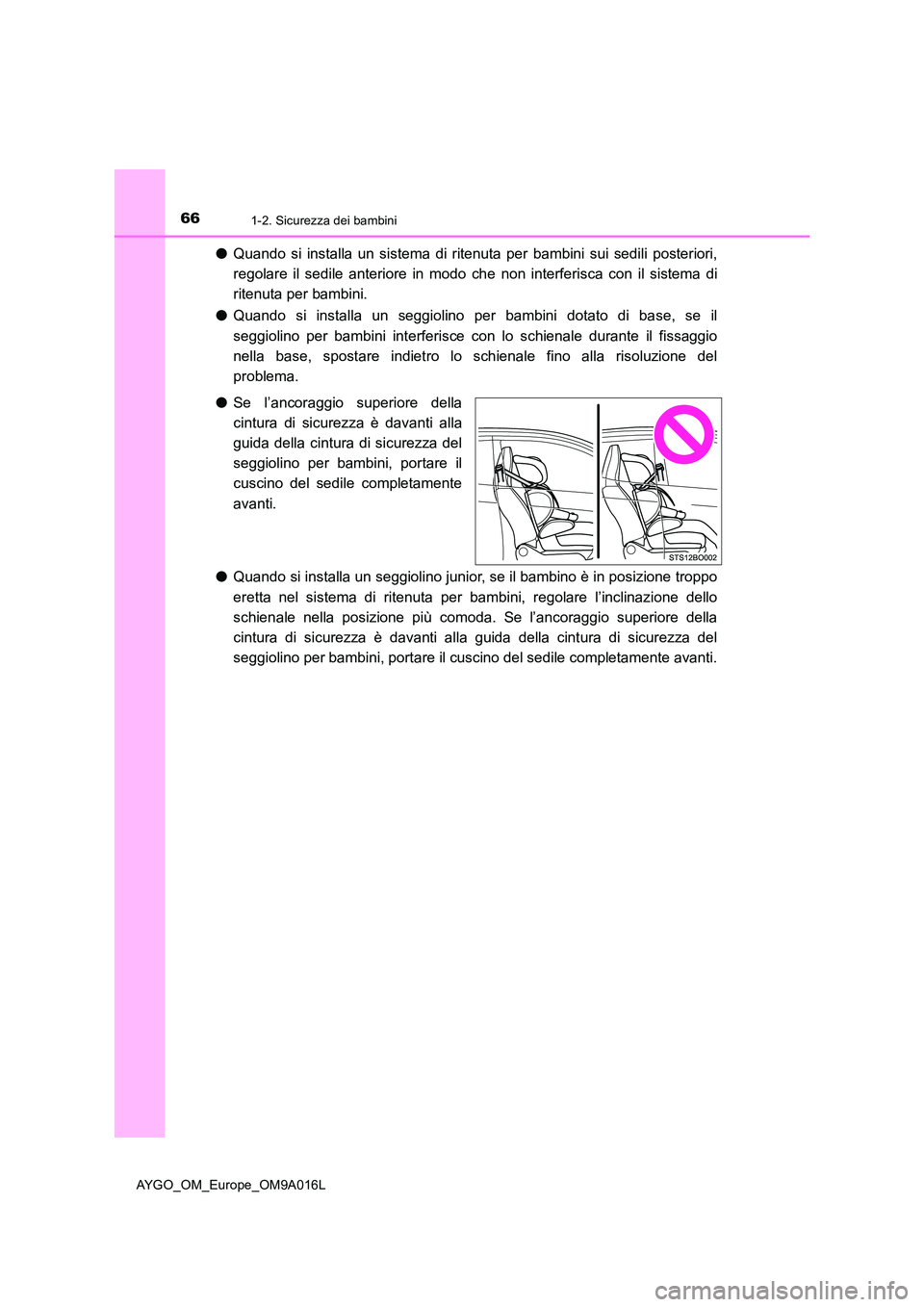

●Quando si installa un sistema di ritenuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo che non interferisca con il sistema di
ritenuta per bambini.
● Quando si installa un seggiolino per bambini dotato di base, se il
seggiolino per bambini interferisce con lo schienale durante il fissaggio
nella base, spostare indietro lo schienale fino alla risoluzione del
problema.
● Se l’ancoraggio superiore della
cintura di sicurezza è davanti alla
guida della cintura di sicurezza del
seggiolino per bambini, portare il
cuscino del sedile completamente
avanti.
● Quando si installa un seggiolino junior, se il bambino è in posizione troppo
eretta nel sistema di ritenuta per bambini, regolare l’inclinazione dello
schienale nella posizione più comoda. Se l’ancoraggio superiore della
cintura di sicurezza è davanti alla guida della cintura di sicurezza del
seggiolino per bambini, portare il cuscino del sedile completamente avanti.

671-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
AYGO_OM_Europe_OM9A016L
Consultando il manuale d’uso allegato al sistema di ritenuta per bambini,
verificare le modalità di installazione.

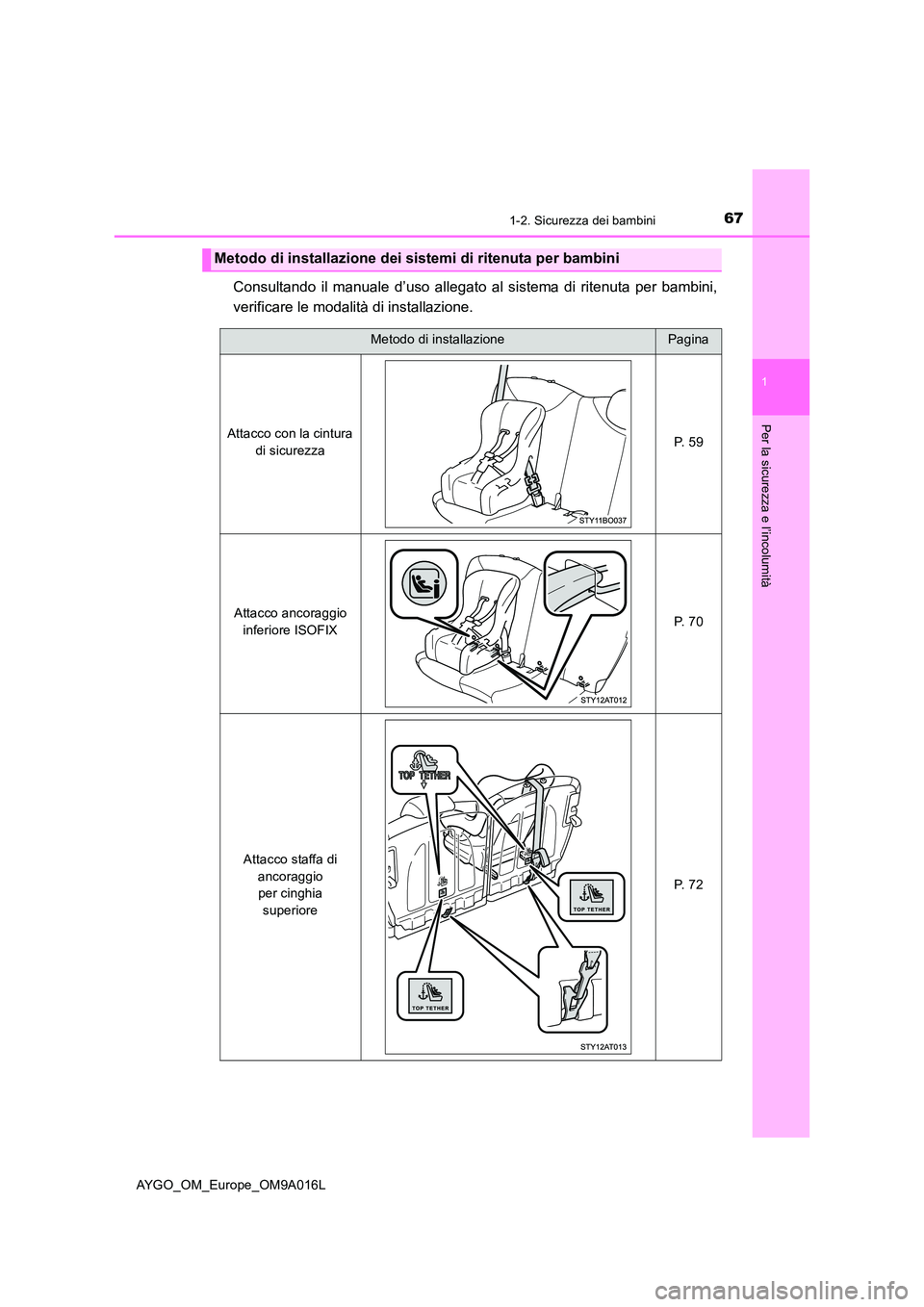

Metodo di installazione dei sistemi di ritenuta per bambini
Metodo di installazionePagina
Attacco con la cintura
di sicurezza P. 5 9
Attacco ancoraggio
inferiore ISOFIX P. 7 0
Attacco staffa di
ancoraggio
per cinghia
superiore
P. 7 2

681-2. Sicurezza dei bambini
AYGO_OM_Europe_OM9A016L

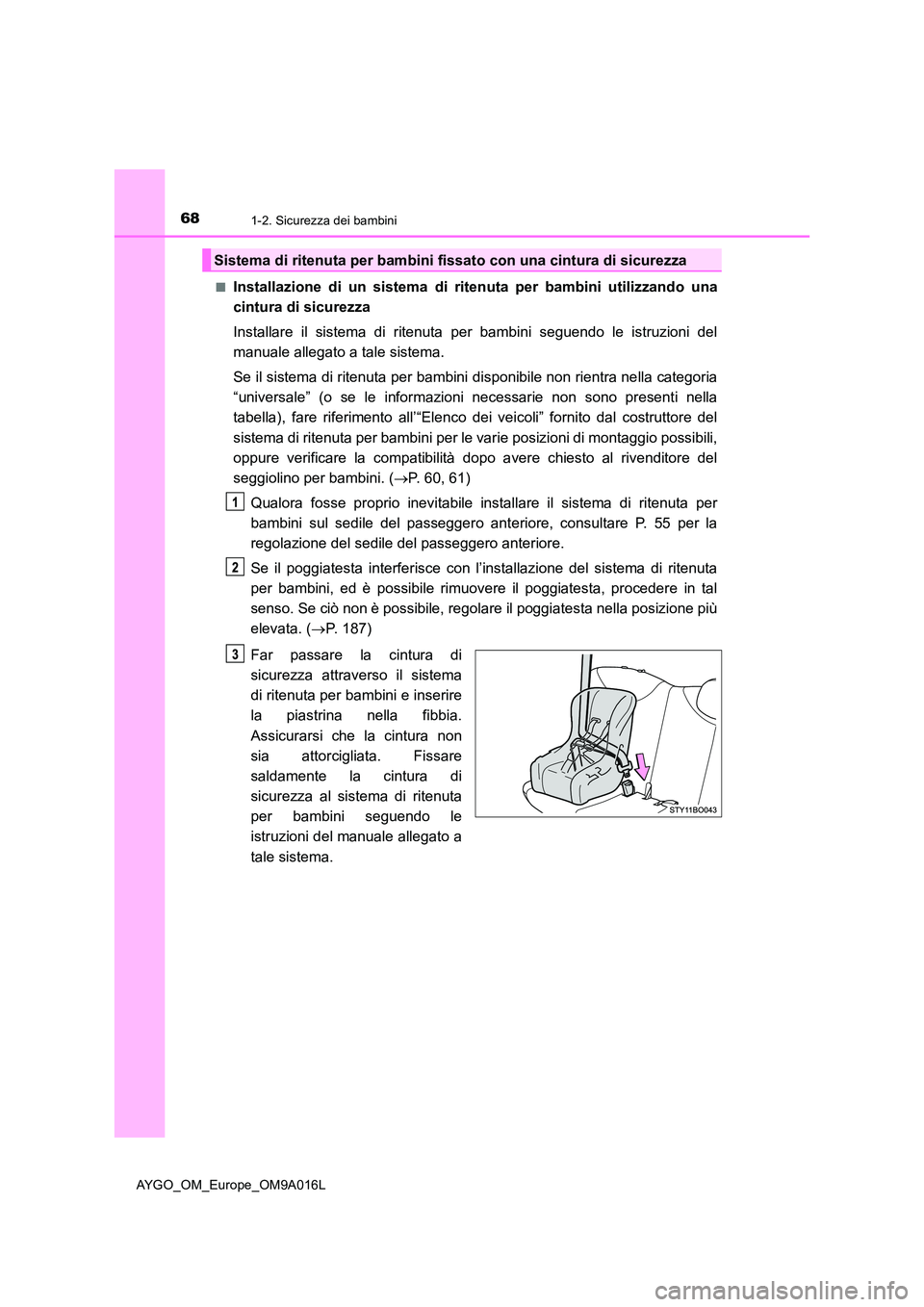

■Installazione di un sistema di ritenuta per bambini utilizzando una
cintura di sicurezza
Installare il sistema di ritenuta per bambini seguendo le istruzioni del
manuale allegato a tale sistema.
Se il sistema di ritenuta per bambini disponibile non rientra nella categoria
“universale” (o se le informazioni necessarie non sono presenti nella
tabella), fare riferimento all’“Elenco dei veicoli” fornito dal costruttore del
sistema di ritenuta per bambini per le varie posizioni di montaggio possibili,
oppure verificare la compatibilità dopo avere chiesto al rivenditore del
seggiolino per bambini. ( P. 60, 61)
Qualora fosse proprio inevitabile installare il sistema di ritenuta per
bambini sul sedile del passeggero anteriore, consultare P. 55 per la
regolazione del sedile del passeggero anteriore.
Se il poggiatesta interferisce con l’installazione del sistema di ritenuta
per bambini, ed è possibile rimuovere il poggiatesta, procedere in tal
senso. Se ciò non è possibile, regolar e il poggiatesta nella posizione più
elevata. ( P. 187)
Far passare la cintura di
sicurezza attraverso il sistema
di ritenuta per bambini e inserire
la piastrina nella fibbia.
Assicurarsi che la cintura non
sia attorcigliata. Fissare
saldamente la cintura di
sicurezza al sistema di ritenuta
per bambini seguendo le
istruzioni del manuale allegato a
tale sistema.
Sistema di ritenuta per bambini fissato con una cintura di sicurezza
