992. Quadro strumenti
2
Quadro strumenti
AYGO_OM_Europe_OM9A016L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.

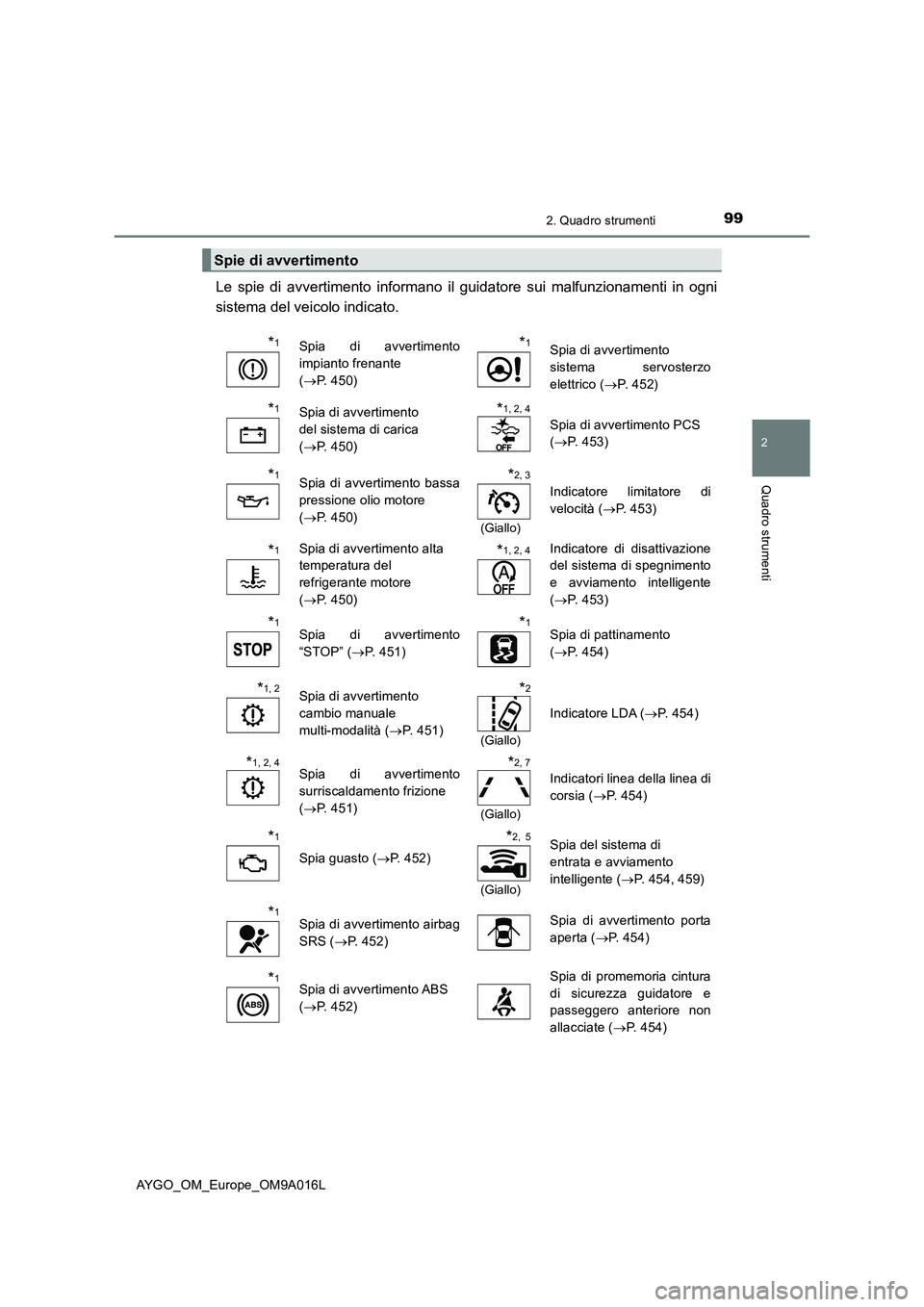

Spie di avvertimento
*1Spia di avvertimento
impianto frenante
( P. 450)
*1Spia di avvertimento
sistema servosterzo
elettrico ( P. 4 5 2 )
*1Spia di avvertimento
del sistema di carica
( P. 450)
*1, 2, 4
Spia di avvertimento PCS
( P. 453)
*1Spia di avvertimento bassa
pressione olio motore
( P. 450)
*2, 3
(Giallo)
Indicatore limitatore di
velocità ( P. 453)
*1Spia di avvertimento alta
temperatura del
refrigerante motore
( P. 450)
*1, 2, 4Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
( P. 453)
*1Spia di avvertimento
“STOP” ( P. 451)
*1Spia di pattinamento
( P. 454)
*1, 2Spia di avvertimento
cambio manuale
multi-modalità ( P. 451)
*2
(Giallo)
Indicatore LDA (P. 454)
*1, 2, 4Spia di avvertimento
surriscaldamento frizione
( P. 451)
*2, 7
(Giallo)
Indicatori linea della linea di
corsia ( P. 4 5 4 )
*1
Spia guasto (P. 452)
*2, 5
(Giallo)
Spia del sistema di
entrata e avviamento
intelligente ( P. 454, 459)
*1Spia di avvertimento airbag
SRS ( P. 452)
Spia di avvertimento porta
aperta ( P. 454)
*1Spia di avvertimento ABS
( P. 452)
Spia di promemoria cintura
di sicurezza guidatore e
passeggero anteriore non
allacciate ( P. 454)

1002. Quadro strumenti
AYGO_OM_Europe_OM9A016L
*1: Queste spie si accendono quando la chiave del blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o quando
l’interruttore motore si trova nella modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
Potrebbe essere presente un malfunzionamento nel sistema se le luci non si
accendono o non si spengono. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia si accende in giallo per segnalare un malfunzionamento.
*4: La spia lampeggia per segnalare un malfunzionamento.
*5: La spia lampeggia in giallo per segnalare un malfunzionamento. La spia lampeggia
rapidamente in verde per indicare che il bloccasterzo non è stato rilasciato.
*6: Questa spia si accende sul pannello centrale.
*7: Le spie si accendono con l’indicatore LDA per segnalare un malfunzionamento.
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.

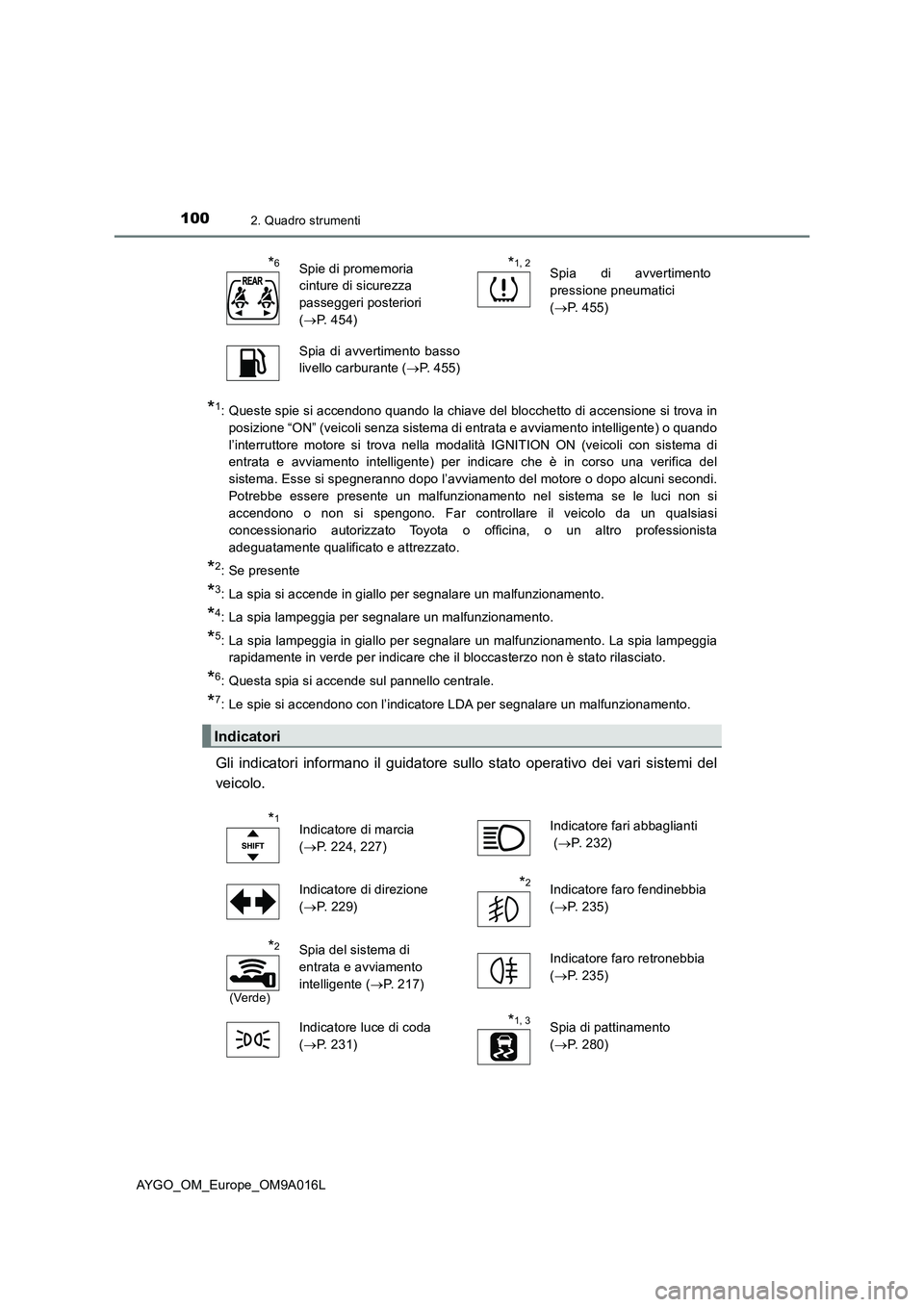

*6Spie di promemoria
cinture di sicurezza
passeggeri posteriori
(P. 454)*1, 2Spia di avvertimento
pressione pneumatici
(P. 455)
Spia di avvertimento basso
livello carburante (P. 455)
Indicatori
*1Indicatore di marcia
(P. 224, 227)Indicatore fari abbaglianti
(P. 2 3 2 )
Indicatore di direzione
(P. 229)
*2Indicatore faro fendinebbia
(P. 235)
*2
(Verde)
Spia del sistema di
entrata e avviamento
intelligente (P. 217)Indicatore faro retronebbia
(P. 235)
Indicatore luce di coda
(P. 231)
*1, 3Spia di pattinamento
(P. 280)

1012. Quadro strumenti
2
Quadro strumenti
AYGO_OM_Europe_OM9A016L
*1: Queste spie si accendono quando la chiave del blocchetto di accensione si trova in
posizione “ON” (veicoli senza sistema di entrata e avviamento intelligente) o quando
l’interruttore motore si trova nella modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una verifica del
sistema. Esse si spegneranno dopo l’avviamento del motore o dopo alcuni secondi.
Potrebbe essere presente un malfunzionamento nel sistema se le luci non si
accendono o non si spengono. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale.
*5: La luce si accende quando il sistema è disattivato.
*6: La spia si accende quando le impostazioni di sistema vengono modificate.
*7: La spia lampeggia di colore giallo per segnalare che il veicolo si sta allontanando
dalla corsia.

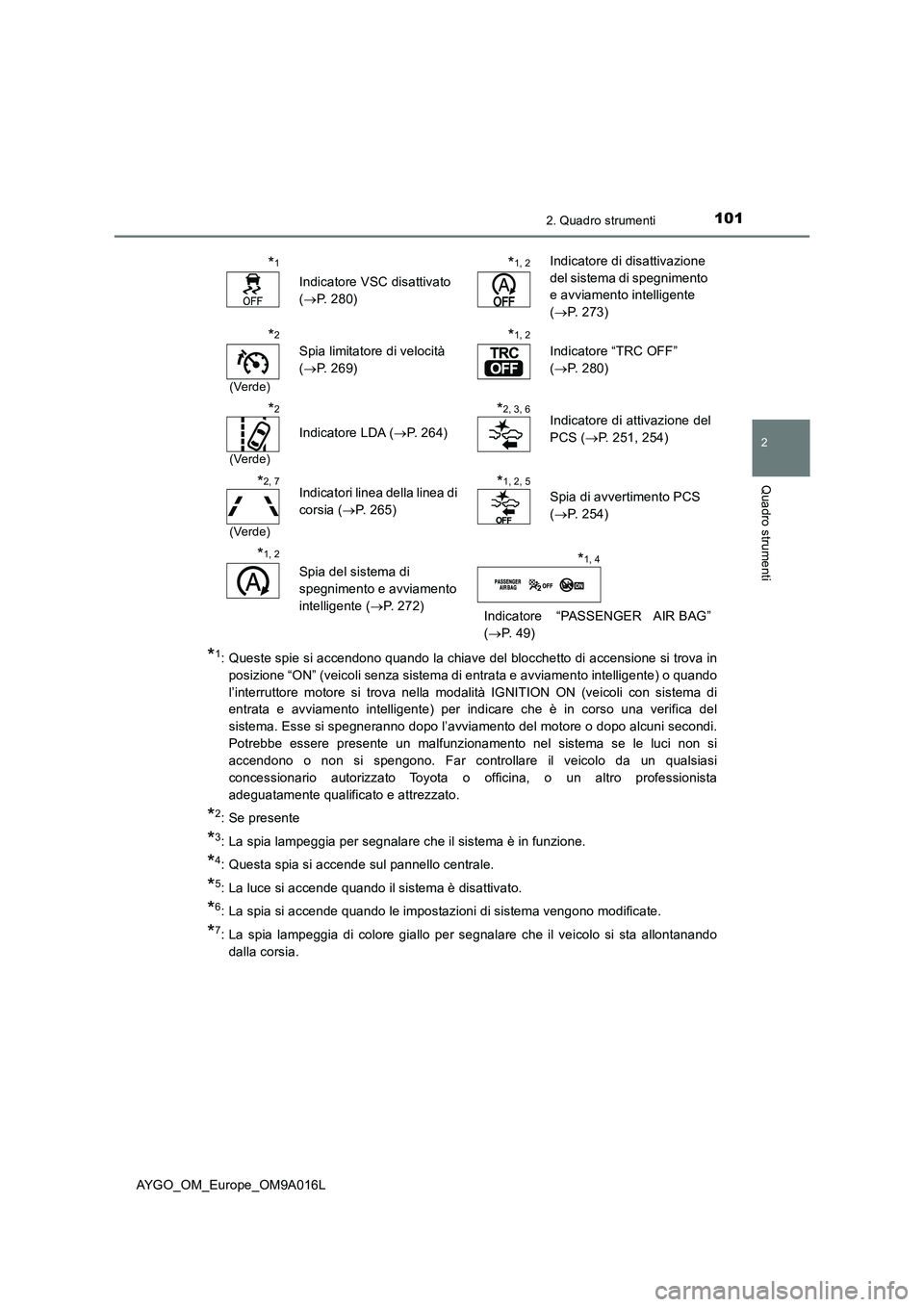

*1
Indicatore VSC disattivato
( P. 280)
*1, 2Indicatore di disattivazione
del sistema di spegnimento
e avviamento intelligente
( P. 273)
*2
(Verde)
Spia limitatore di velocità
( P. 269)
*1, 2
Indicatore “TRC OFF”
( P. 280)
*2
(Verde)
Indicatore LDA (P. 264)
*2, 3, 6Indicatore di attivazione del
PCS ( P. 251, 254)
*2, 7
(Verde)
Indicatori linea della linea di
corsia ( P. 265)
*1, 2, 5
Spia di avvertimento PCS
( P. 254)
*1, 2
Spia del sistema di
spegnimento e avviamento
intelligente ( P. 272) Indicatore “PASSENGER AIR BAG”
( P. 49)
*1, 4

1022. Quadro strumenti
AYGO_OM_Europe_OM9A016L

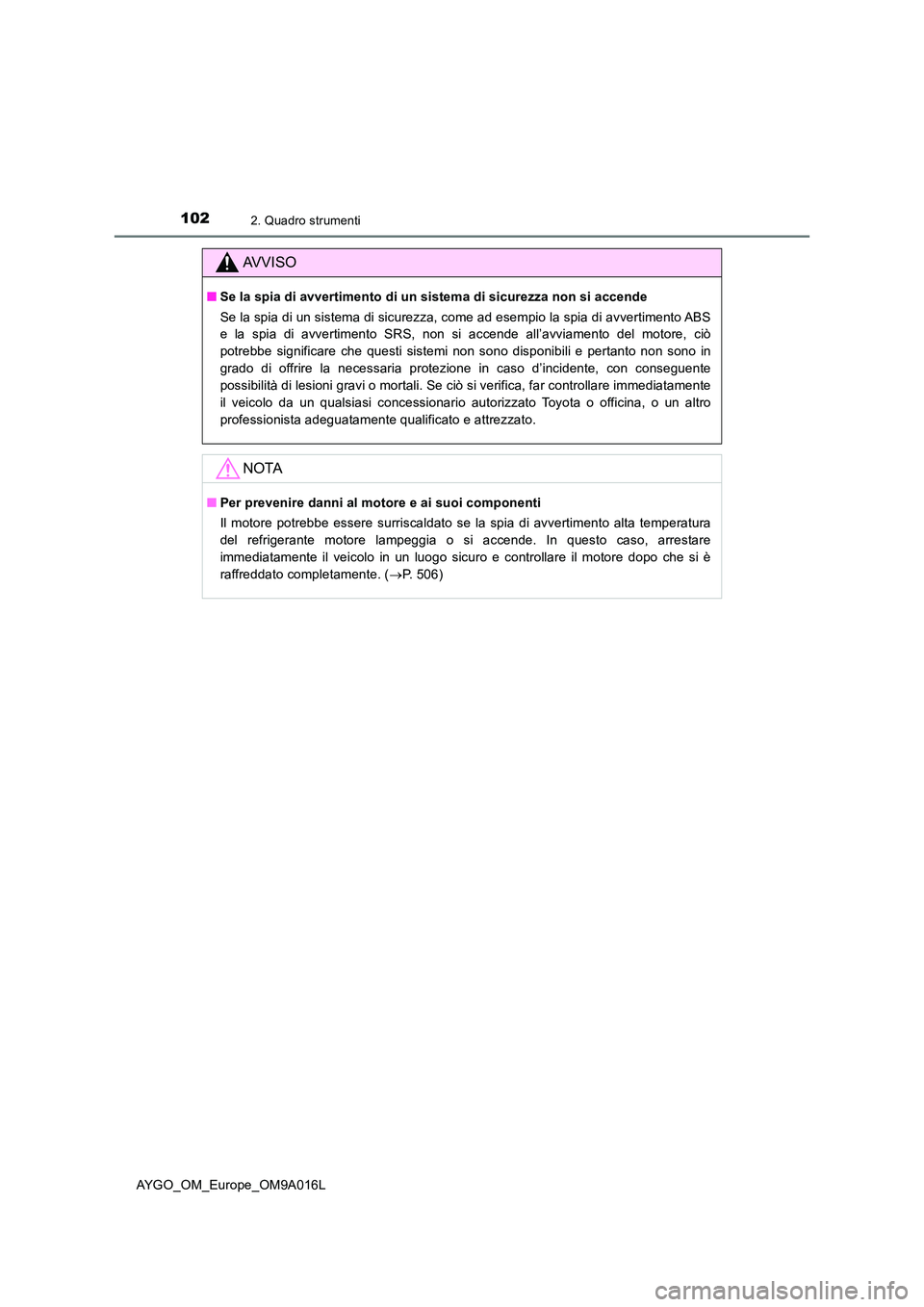

AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento SRS, non si accende all’avviamento del motore, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare immediatamente
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 506)

103
2
2. Quadro strumenti
Quadro strumenti
AYGO_OM_Europe_OM9A016L

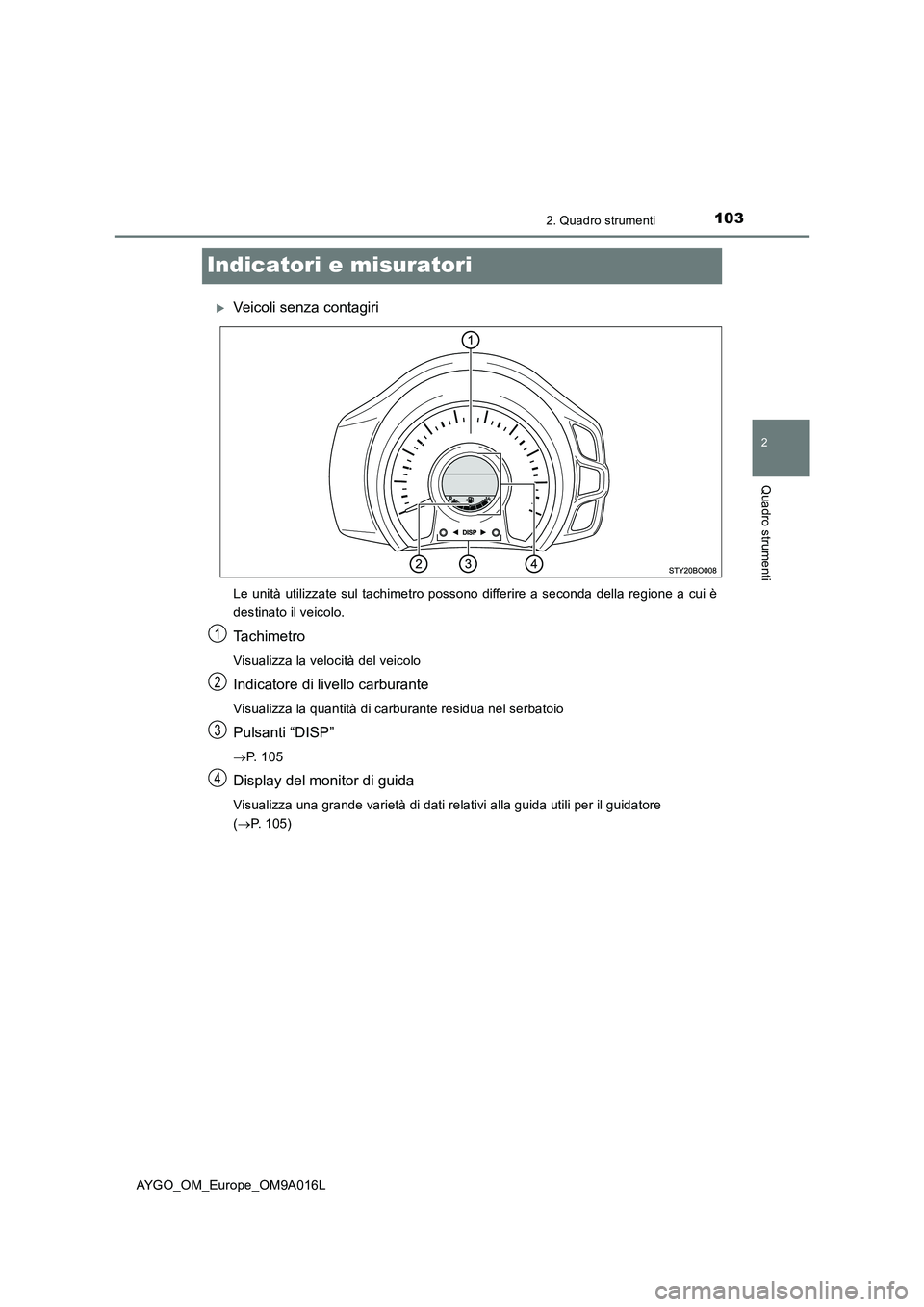

Indicatori e misuratori
Veicoli senza contagiri
Le unità utilizzate sul tachimetro possono differire a seconda della regione a cui è
destinato il veicolo.
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Pulsanti “DISP”
P. 1 0 5
Display del monitor di guida
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore
(P. 105)
1
2
3
4

1042. Quadro strumenti
AYGO_OM_Europe_OM9A016L

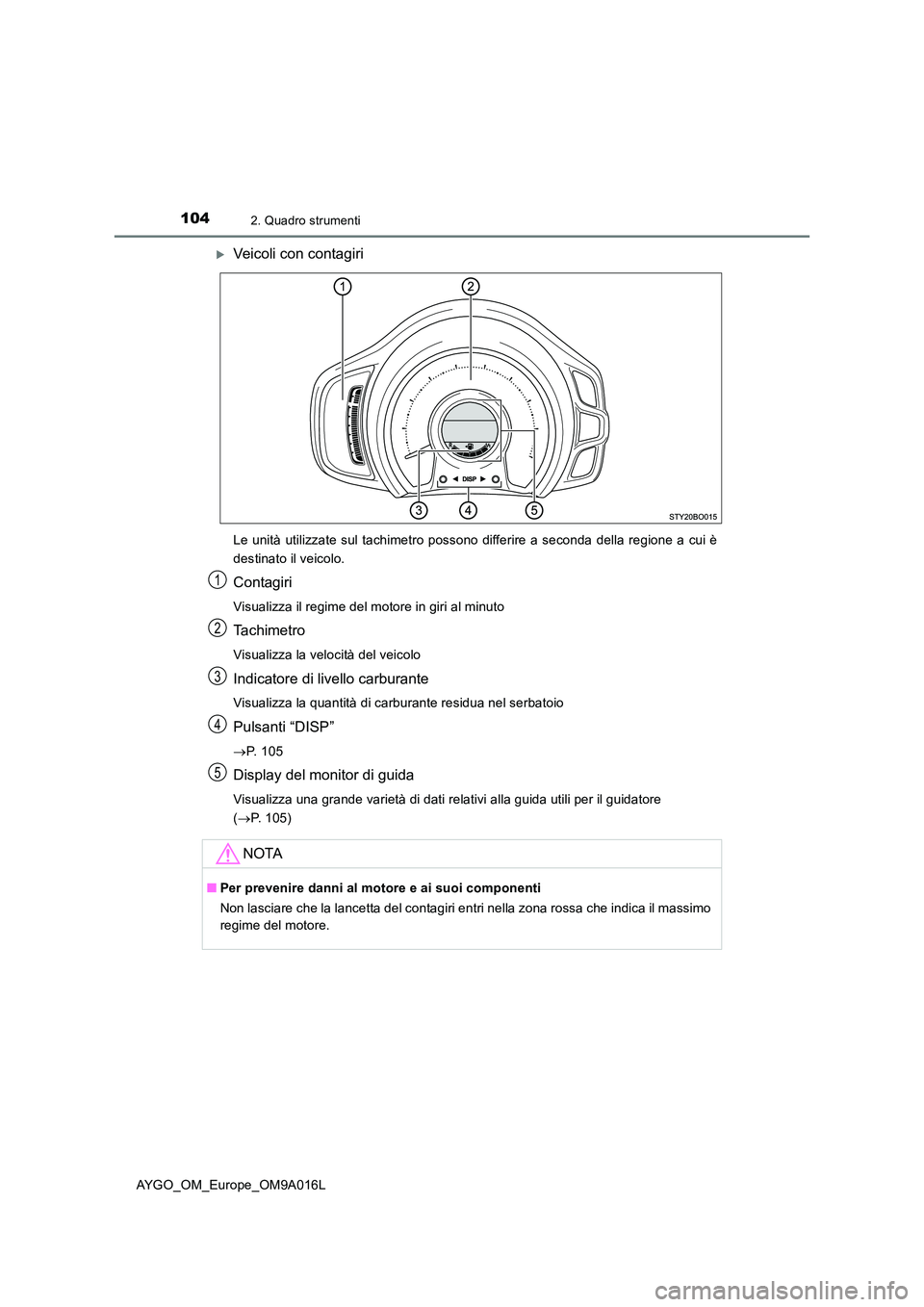

Veicoli con contagiri
Le unità utilizzate sul tachimetro possono differire a seconda della regione a cui è
destinato il veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Pulsanti “DISP”
 P. 1 0 5
Display del monitor di guida
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore
( P. 105)
NOTA
■Per prevenire danni al motore e ai suoi componenti
Non lasciare che la lancetta del contagiri entri nella zona rossa che indica il massimo
regime del motore.
1
2
3
4
5

105
2
2. Quadro strumenti
Quadro strumenti
AYGO_OM_Europe_OM9A016L

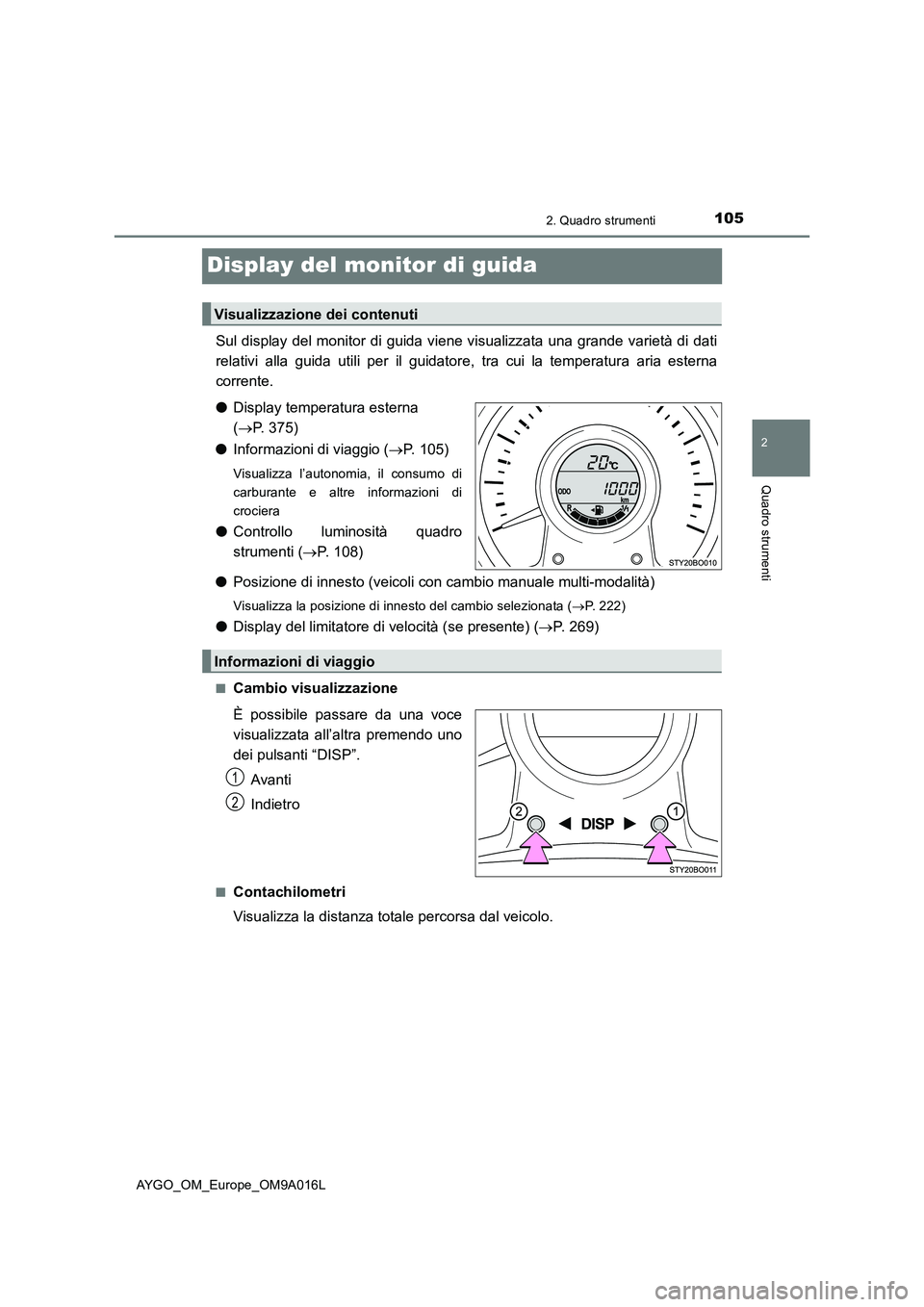

Display del monitor di guida
Sul display del monitor di guida viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, tra cui la temperatura aria esterna
corrente.
●Display temperatura esterna
(P. 375)
●Informazioni di viaggio (P. 105)
Visualizza l’autonomia, il consumo di
carburante e altre informazioni di
crociera
●Controllo luminosità quadro
strumenti (P. 108)
●Posizione di innesto (veicoli con cambio manuale multi-modalità)
Visualizza la posizione di innesto del cambio selezionata (P. 222)
●Display del limitatore di velocità (se presente) (P. 2 6 9 )
■Cambio visualizzazione
È possibile passare da una voce
visualizzata all’altra premendo uno
dei pulsanti “DISP”.
Avanti
Indietro
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
Visualizzazione dei contenuti
Informazioni di viaggio
1
2

1062. Quadro strumenti
AYGO_OM_Europe_OM9A016L■

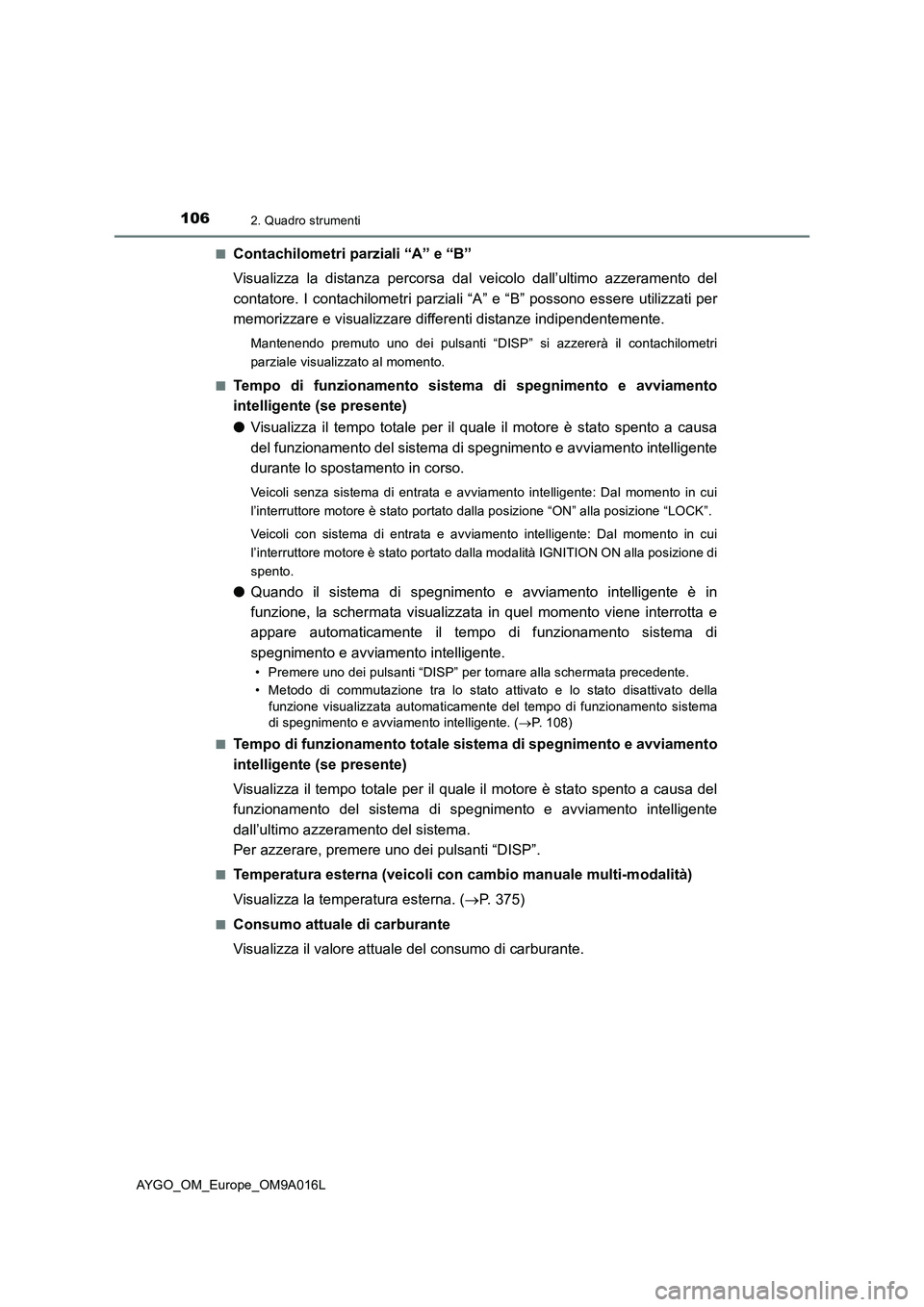

Contachilometri parziali “A” e “B”
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parziali “A” e “B” possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Mantenendo premuto uno dei pulsanti “DISP” si azzererà il contachilometri
parziale visualizzato al momento.
■
Tempo di funzionamento sistema di spegnimento e avviamento
intelligente (se presente)
●Visualizza il tempo totale per il quale il motore è stato spento a causa
del funzionamento del sistema di spegnimento e avviamento intelligente
durante lo spostamento in corso.
Veicoli senza sistema di entrata e avviamento intelligente: Dal momento in cui
l’interruttore motore è stato portato dalla posizione “ON” alla posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente: Dal momento in cui
l’interruttore motore è stato portato dalla modalità IGNITION ON alla posizione di
spento.
●Quando il sistema di spegnimento e avviamento intelligente è in
funzione, la schermata visualizzata in quel momento viene interrotta e
appare automaticamente il tempo di funzionamento sistema di
spegnimento e avviamento intelligente.
• Premere uno dei pulsanti “DISP” per tornare alla schermata precedente.
• Metodo di commutazione tra lo stato attivato e lo stato disattivato della
funzione visualizzata automaticamente del tempo di funzionamento sistema
di spegnimento e avviamento intelligente. (P. 108)
■
Tempo di funzionamento totale sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
dall’ultimo azzeramento del sistema.
Per azzerare, premere uno dei pulsanti “DISP”.
■Temperatura esterna (veicoli con cambio manuale multi-modalità)
Visualizza la temperatura esterna. (P. 375)
■Consumo attuale di carburante
Visualizza il valore attuale del consumo di carburante.

1072. Quadro strumenti
2
Quadro strumenti
AYGO_OM_Europe_OM9A016L■

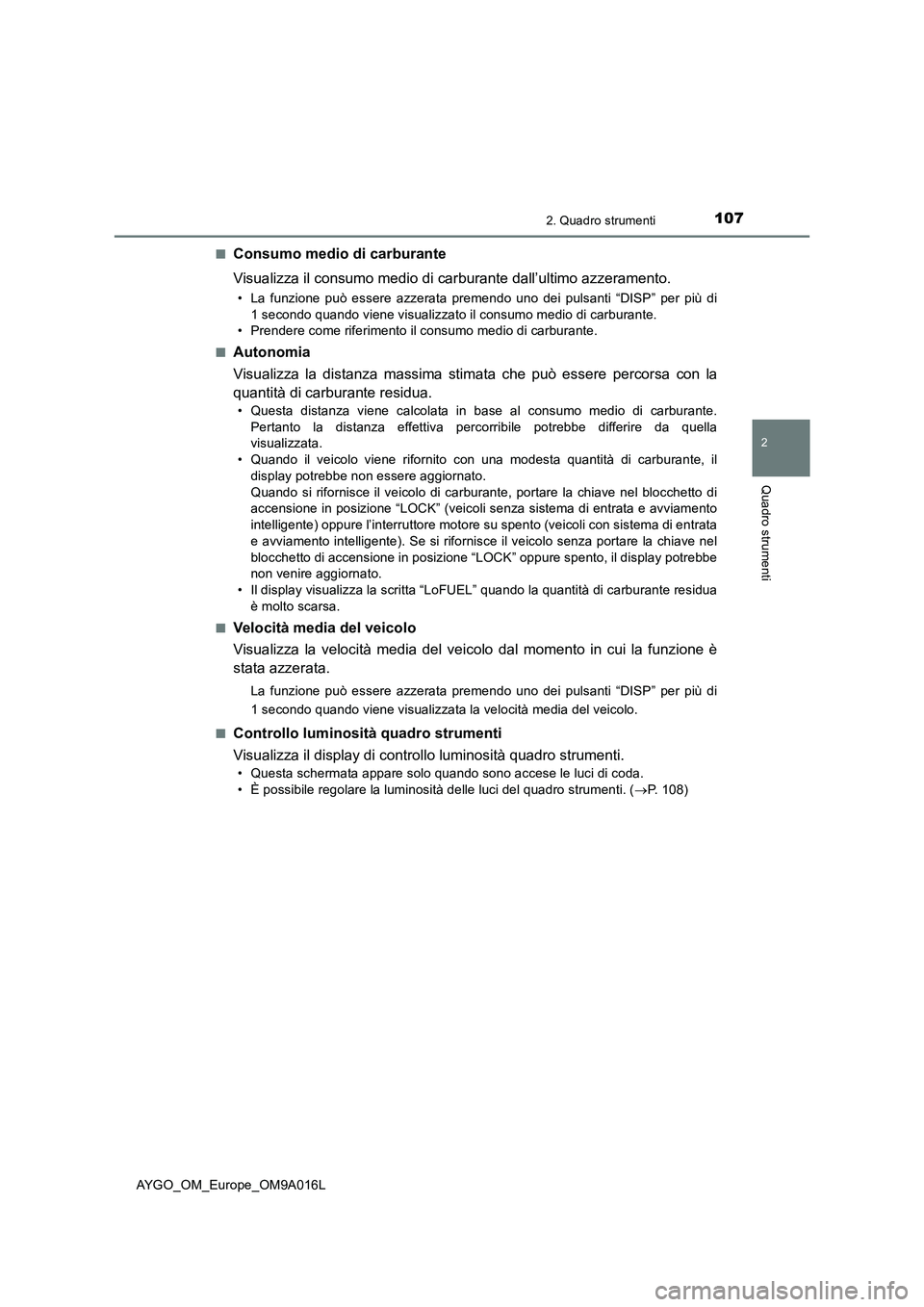

Consumo medio di carburante
Visualizza il consumo medio di carburante dall’ultimo azzeramento.
• La funzione può essere azzerata premendo uno dei pulsanti “DISP” per più di
1 secondo quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■
Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare la chiave nel blocchetto di
accensione in posizione “LOCK” (veicoli senza sistema di entrata e avviamento
intelligente) oppure l’interruttore motore su spento (veicoli con sistema di entrata
e avviamento intelligente). Se si rifornisce il veicolo senza portare la chiave nel
blocchetto di accensione in posizione “LOCK” oppure spento, il display potrebbe
non venire aggiornato.
• Il display visualizza la scritta “LoFUEL” quando la quantità di carburante residua
è molto scarsa.
■
Velocità media del veicolo
Visualizza la velocità media del veicolo dal momento in cui la funzione è
stata azzerata.
La funzione può essere azzerata premendo uno dei pulsanti “DISP” per più di
1 secondo quando viene visualizzata la velocità media del veicolo.
■
Controllo luminosità quadro strumenti
Visualizza il display di controllo luminosità quadro strumenti.
• Questa schermata appare solo quando sono accese le luci di coda.
• È possibile regolare la luminosità delle luci del quadro strumenti. (P. 108)

1082. Quadro strumenti
AYGO_OM_Europe_OM9A016L
La funzione visualizzata automaticamente del tempo di funzionamento
sistema di spegnimento e avviamento intelligente può essere attivata o
disattivata.
Premere i pulsanti “DISP” per visualizzare il tempo di funzionamento
sistema di spegnimento e avviamento intelligente, con il veicolo fermo.
Tenere premuti per 5 secondi i pulsanti “DISP”.
Premere i pulsanti “DISP” per
attivare o disattivare l’interruttore.
Attivato
Disattivato
Lo schermo tornerà a visualizzare la
schermata precedente una volta
trascorsi 6 secondi oppure se si tiene
premuto uno dei pulsanti “DISP” per
2 secondi.
Premere uno dei pulsanti “DISP” e il controllo luminosità quadro strumenti
mentre le luci di coda sono accese e il veicolo è fermo.
Mantenere premuto uno dei pulsanti “DISP” finché il display di controllo
luminosità del quadro strumenti non inizia a lampeggiare.
Premere uno dei pulsanti “DISP”.
Più chiaro
Più scuro
Il livello di luminosità può essere
impostato mantenendo premuto uno
dei pulsanti “DISP”, spegnendo le luci
di coda, oppure l’operazione avviene
automaticamente una volta trascorsi
6 secondi dopo l’ultima pressione del
pulsante.
Personalizzazione del tempo di funzionamento sistema di spegnimento
e avviamento intelligente (se presente)
1
2
Controllo luminosità quadro strumenti
1
2
