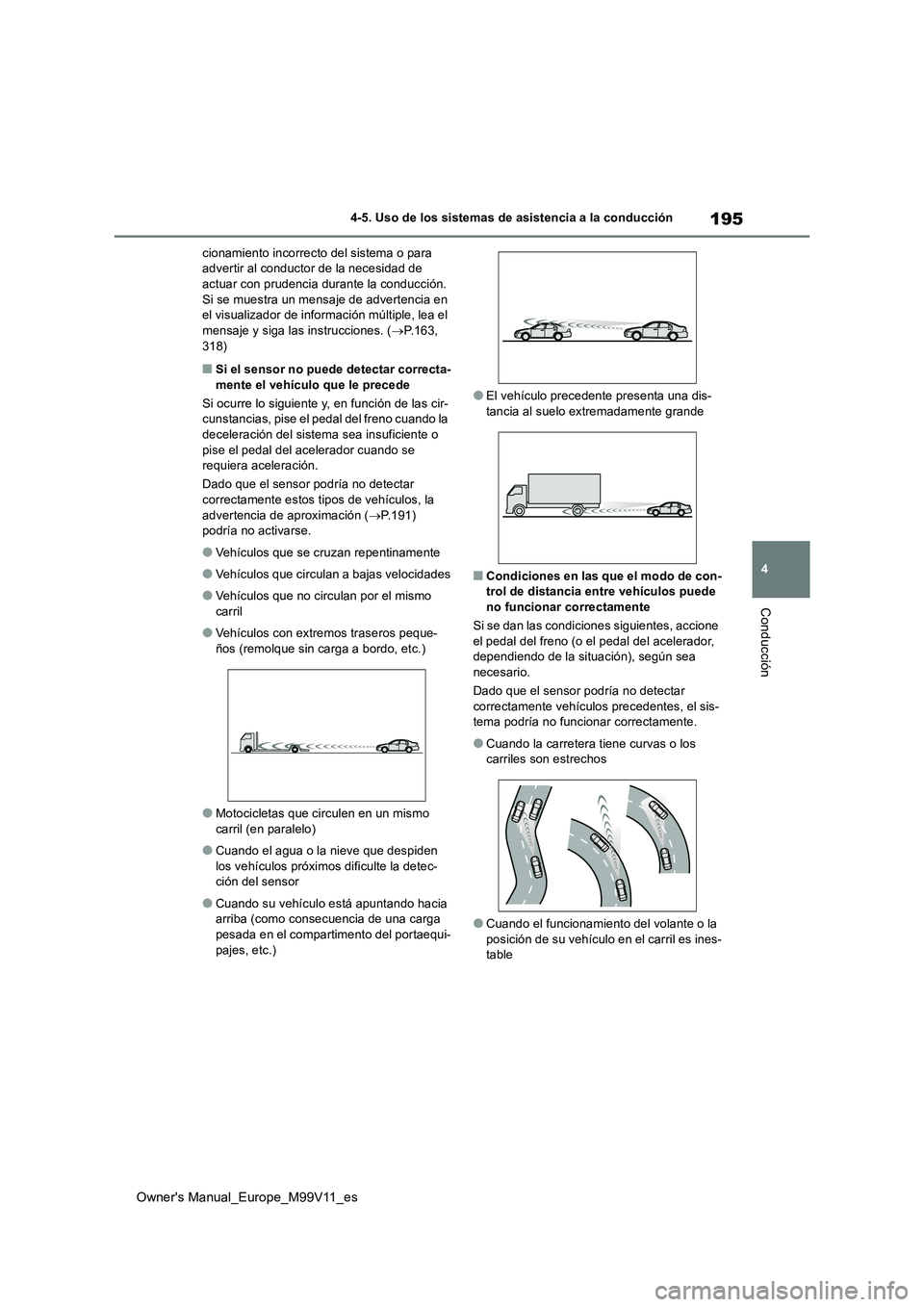

195
4
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
cionamiento incorrecto del sistema o para advertir al conductor de la necesidad de actuar con prudencia durante la conducción.
Si se muestra un mensaje de advertencia en el visualizador de información múltiple, lea el mensaje y siga las instrucciones. ( P.163,
318)
■Si el sensor no puede detectar correcta- mente el vehículo que le precede
Si ocurre lo siguiente y, en función de las cir- cunstancias, pise el pedal del freno cuando la
deceleración del sistema sea insuficiente o pise el pedal del acelerador cuando se requiera aceleración.
Dado que el sensor podría no detectar
correctamente estos tipos de vehículos, la advertencia de aproximación ( P.191) podría no activarse.
●Vehículos que se cruzan repentinamente
●Vehículos que circulan a bajas velocidades
●Vehículos que no circulan por el mismo
carril
●Vehículos con extremos traseros peque-
ños (remolque sin carga a bordo, etc.)
●Motocicletas que circulen en un mismo
carril (en paralelo)
●Cuando el agua o la nieve que despiden
los vehículos próximos dificulte la detec- ción del sensor
●Cuando su vehículo está apuntando hacia arriba (como consecuencia de una carga pesada en el compartimento del portaequi-
pajes, etc.)
●El vehículo precedente presenta una dis- tancia al suelo extremadamente grande
■Condiciones en las que el modo de con-trol de distancia entre vehículos puede no funcionar correctamente
Si se dan las condiciones siguientes, accione
el pedal del freno (o el pedal del acelerador, dependiendo de la situación), según sea necesario.
Dado que el sensor podría no detectar
correctamente vehículos precedentes, el sis- tema podría no funcionar correctamente.
●Cuando la carretera tiene curvas o los carriles son estrechos
●Cuando el funcionamiento del volante o la posición de su vehículo en el carril es ines-table

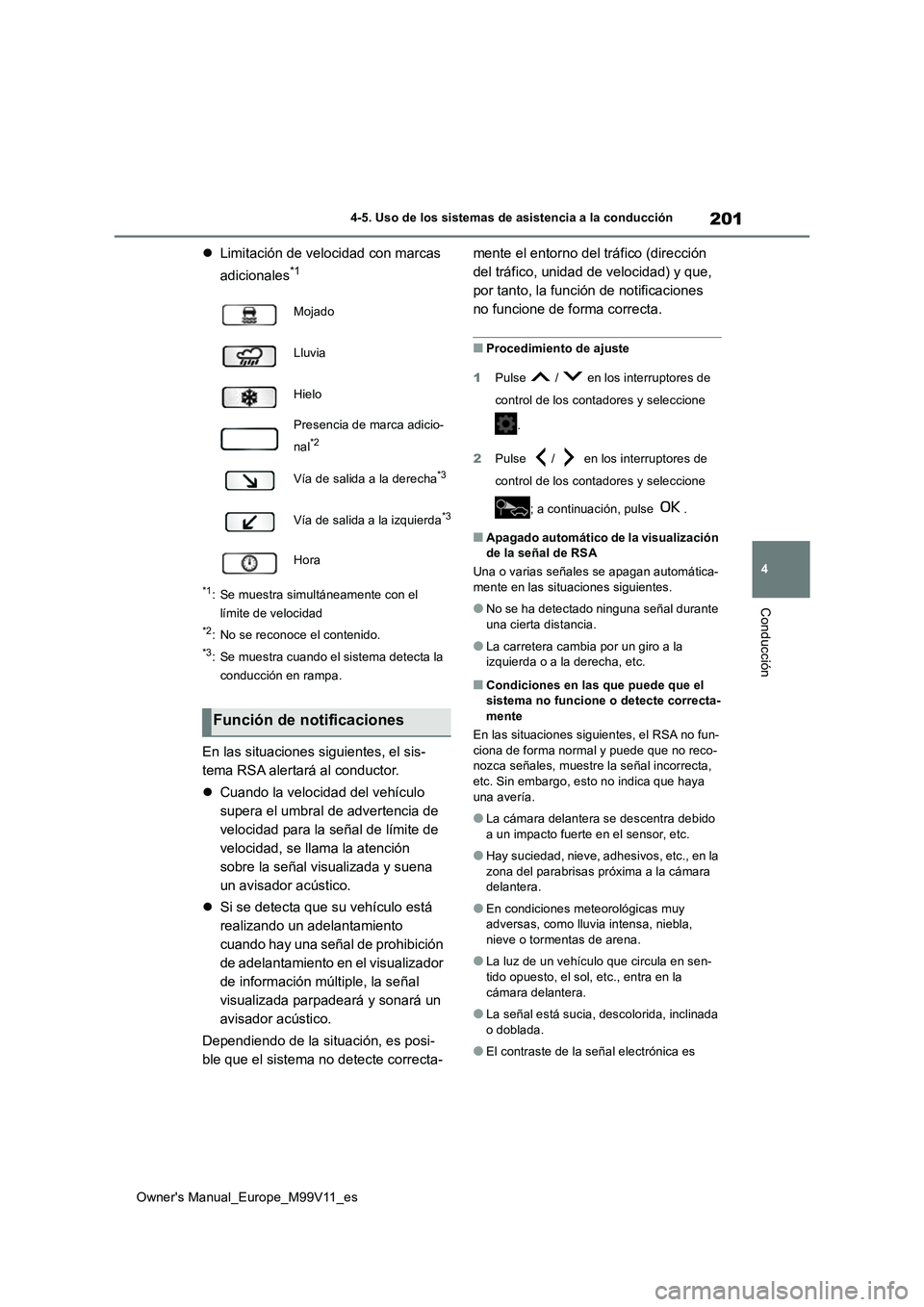

201
4
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Limitación de velocidad con marcas
adicionales*1
*1: Se muestra simultáneamente con el
límite de velocidad
*2: No se reconoce el contenido.
*3: Se muestra cuando el sistema detecta la
conducción en rampa.
En las situaciones siguientes, el sis-
tema RSA alertará al conductor.
 Cuando la velocidad del vehículo
supera el umbral de advertencia de
velocidad para la señal de límite de
velocidad, se llama la atención
sobre la señal visualizada y suena
un avisador acústico.
 Si se detecta que su vehículo está
realizando un adelantamiento
cuando hay una señal de prohibición
de adelantamiento en el visualizador
de información múltiple, la señal
visualizada parpadeará y sonará un
avisador acústico.
Dependiendo de la situación, es posi-
ble que el sistema no detecte correcta-
mente el entorno del tráfico (dirección
del tráfico, unidad de velocidad) y que,
por tanto, la función de notificaciones
no funcione de forma correcta.
■Procedimiento de ajuste
1 Pulse / en los interruptores de
control de los contadores y seleccione
.
2 Pulse / en los interruptores de
control de los contadores y seleccione
; a continuación, pulse .
■Apagado automático de la visualización de la señal de RSA
Una o varias señales se apagan automática-
mente en las situaciones siguientes.
●No se ha detectado ninguna señal durante
una cierta distancia.
●La carretera cambia por un giro a la izquierda o a la derecha, etc.
■Condiciones en las que puede que el sistema no funcione o detecte correcta-
mente
En las situaciones siguientes, el RSA no fun- ciona de forma normal y puede que no reco-nozca señales, muestre la señal incorrecta,
etc. Sin embargo, esto no indica que haya una avería.
●La cámara delantera se descentra debido a un impacto fuerte en el sensor, etc.
●Hay suciedad, nieve, adhesivos, etc., en la zona del parabrisas próxima a la cámara delantera.
●En condiciones meteorológicas muy adversas, como lluvia intensa, niebla,
nieve o tormentas de arena.
●La luz de un vehículo que circula en sen-
tido opuesto, el sol, etc., entra en la cámara delantera.
●La señal está sucia, descolorida, inclinada o doblada.
●El contraste de la señal electrónica es
Mojado
Lluvia
Hielo
Presencia de marca adicio-
nal*2
Vía de salida a la derecha*3
Vía de salida a la izquierda*3
Hora
Función de notificaciones

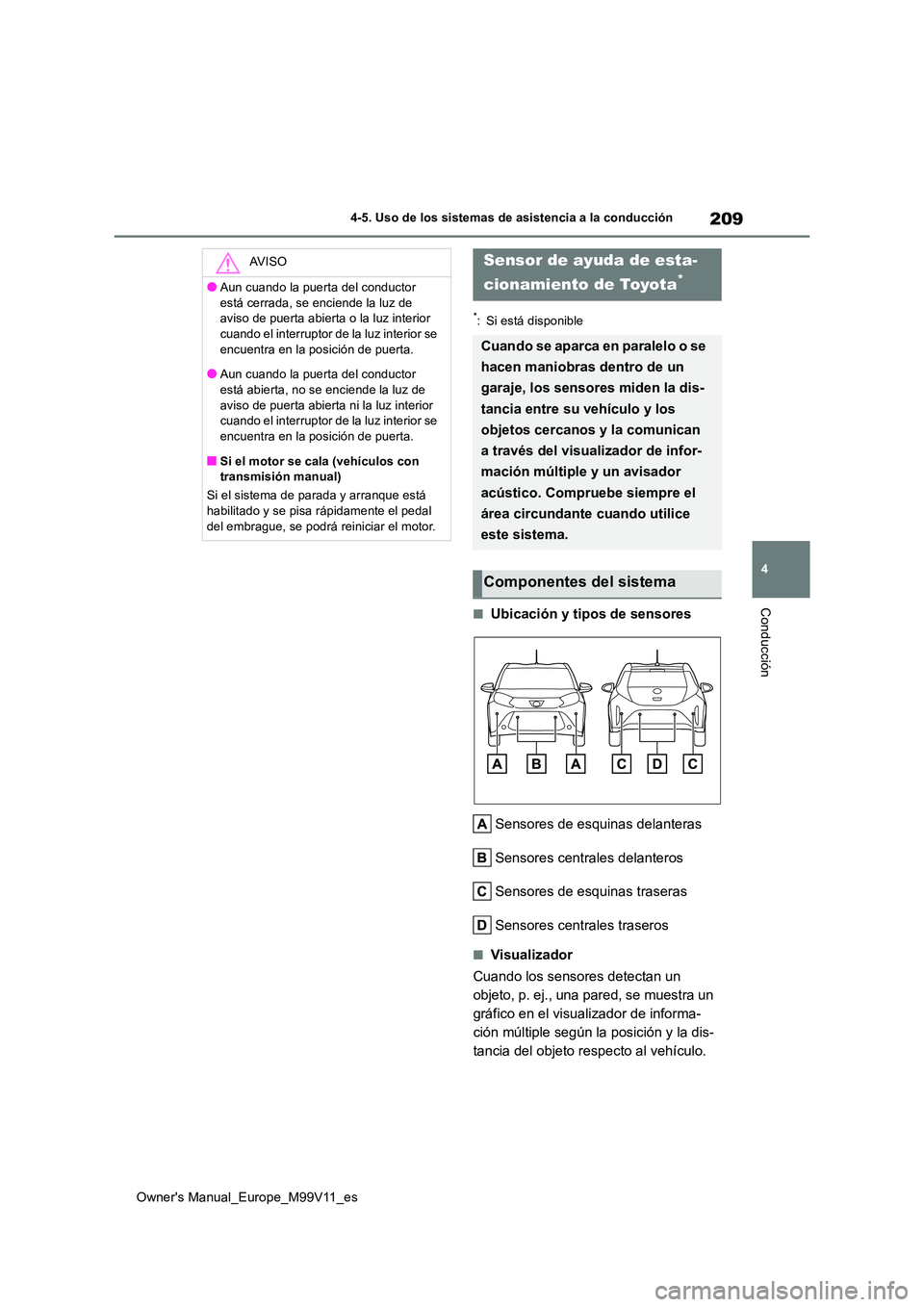

209
4
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
*: Si está disponible
■Ubicación y tipos de sensores
Sensores de esquinas delanteras
Sensores centrales delanteros
Sensores de esquinas traseras
Sensores centrales traseros
■Visualizador
Cuando los sensores detectan un
objeto, p. ej., una pared, se muestra un
gráfico en el visualizador de informa-
ción múltiple según la posición y la dis-
tancia del objeto respecto al vehículo.
AV I S O
●Aun cuando la puerta del conductor
está cerrada, se enciende la luz de aviso de puerta abierta o la luz interior cuando el interruptor de la luz interior se
encuentra en la posición de puerta.
●Aun cuando la puerta del conductor está abierta, no se enciende la luz de
aviso de puerta abierta ni la luz interior cuando el interruptor de la luz interior se encuentra en la posición de puerta.
■Si el motor se cala (vehículos con transmisión manual)
Si el sistema de parada y arranque está habilitado y se pisa rápidamente el pedal
del embrague, se podrá reiniciar el motor.
Sensor de ayuda de esta-
cionamiento de Toyota*
Cu an d o s e ap a rca e n p a ral e l o o s e
hacen maniobras dentro de un
garaje, los sensores miden la dis-
tancia entre su vehículo y los
objetos cercanos y la comunican
a través del visualizador de infor-
mación múltiple y un avisador
acústico. Compruebe siempre el
área circundante cuando utilice
este sistema.
Componentes del sistema

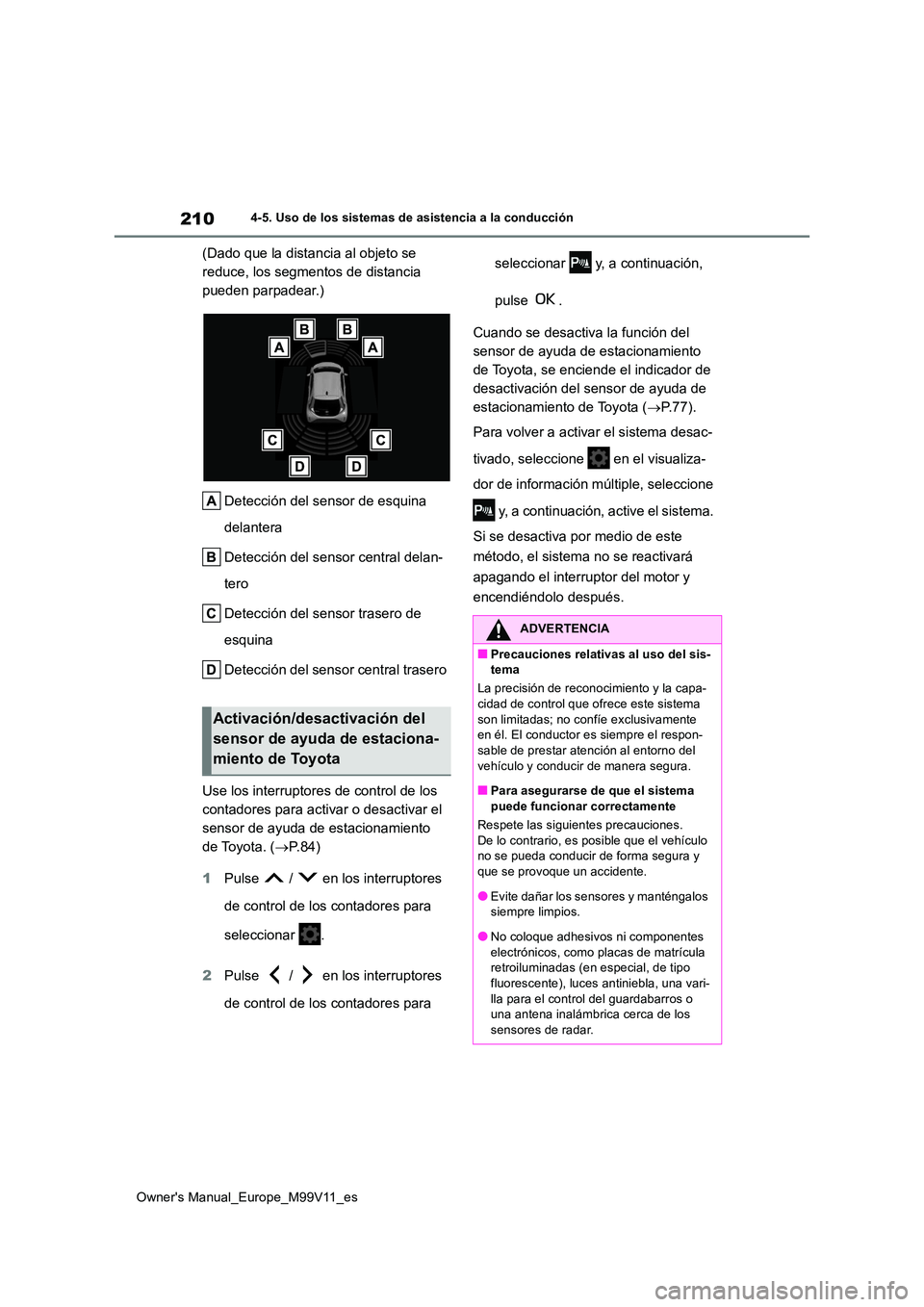

210
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
(Dado que la distancia al objeto se
reduce, los segmentos de distancia
pueden parpadear.)
Detección del sensor de esquina
delantera
Detección del sensor central delan-
tero
Detección del sensor trasero de
esquina
Detección del sensor central trasero
Use los interruptores de control de los
contadores para activar o desactivar el
sensor de ayuda de estacionamiento
de Toyota. ( P.84)
1 Pulse / en los interruptores
de control de los contadores para
seleccionar .
2 Pulse / en los interruptores
de control de los contadores para
seleccionar y, a continuación,
pulse .
Cuando se desactiva la función del
sensor de ayuda de estacionamiento
de Toyota, se enciende el indicador de
desactivación del sensor de ayuda de
estacionamiento de Toyota ( P.77).
Para volver a activar el sistema desac-
tivado, seleccione en el visualiza-
dor de información múltiple, seleccione
y, a continuación, active el sistema.
Si se desactiva por medio de este
método, el sistema no se reactivará
apagando el interruptor del motor y
encendiéndolo después.
Activación/desactivación del
sensor de ayuda de estaciona-
miento de Toyota
ADVERTENCIA
■Precauciones relativas al uso del sis- tema
La precisión de reconocimiento y la capa-
cidad de control que ofrece este sistema son limitadas; no confíe exclusivamente en él. El conductor es siempre el respon-
sable de prestar atención al entorno del vehículo y conducir de manera segura.
■Para asegurarse de que el sistema
puede funcionar correctamente
Respete las siguientes precauciones. De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y
que se provoque un accidente.
●Evite dañar los sensores y manténgalos siempre limpios.
●No coloque adhesivos ni componentes electrónicos, como placas de matrícula retroiluminadas (en especial, de tipo
fluorescente), luces antiniebla, una vari- lla para el control del guardabarros o una antena inalámbrica cerca de los
sensores de radar.

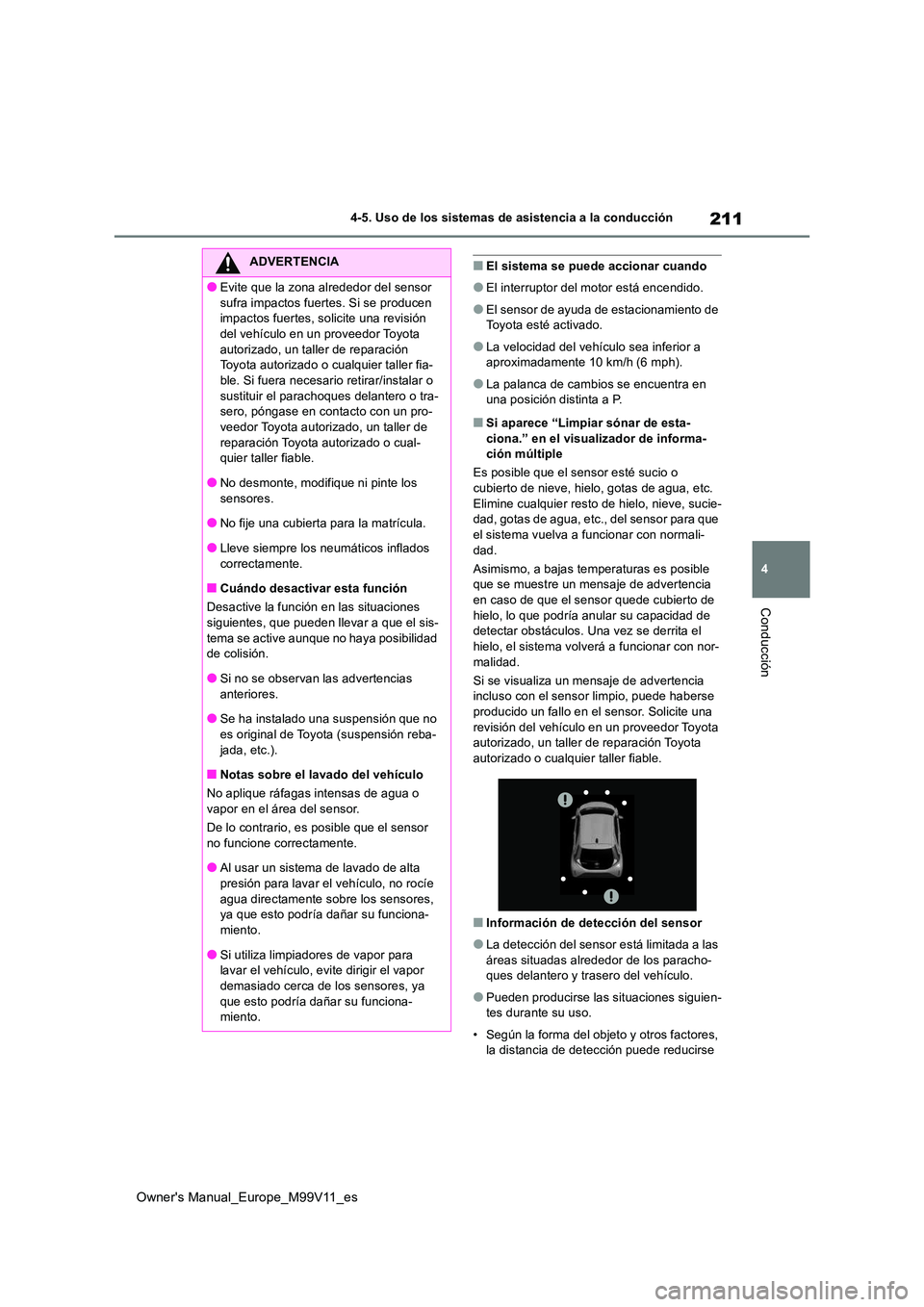

211
4
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■El sistema se puede accionar cuando
●El interruptor del motor está encendido.
●El sensor de ayuda de estacionamiento de Toyota esté activado.
●La velocidad del vehículo sea inferior a aproximadamente 10 km/h (6 mph).
●La palanca de cambios se encuentra en una posición distinta a P.
■Si aparece “Limpiar sónar de esta-
ciona.” en el visualizador de informa- ción múltiple
Es posible que el sensor esté sucio o cubierto de nieve, hielo, gotas de agua, etc.
Elimine cualquier resto de hielo, nieve, sucie- dad, gotas de agua, etc., del sensor para que el sistema vuelva a funcionar con normali-
dad.
Asimismo, a bajas temperaturas es posible que se muestre un mensaje de advertencia en caso de que el sensor quede cubierto de
hielo, lo que podría anular su capacidad de detectar obstáculos. Una vez se derrita el hielo, el sistema volverá a funcionar con nor-
malidad.
Si se visualiza un mensaje de advertencia incluso con el sensor limpio, puede haberse producido un fallo en el sensor. Solicite una
revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■Información de detección del sensor
●La detección del sensor está limitada a las áreas situadas alrededor de los paracho-ques delantero y trasero del vehículo.
●Pueden producirse las s ituaciones siguien- tes durante su uso.
• Según la forma del objeto y otros factores, la distancia de det ección puede reducirse
ADVERTENCIA
●Evite que la zona alrededor del sensor
sufra impactos fuertes. Si se producen impactos fuertes, solicite una revisión del vehículo en un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fia-ble. Si fuera necesario retirar/instalar o
sustituir el parachoques delantero o tra- sero, póngase en contacto con un pro-veedor Toyota autorizado, un taller de
reparación Toyota autorizado o cual- quier taller fiable.
●No desmonte, modifique ni pinte los
sensores.
●No fije una cubierta para la matrícula.
●Lleve siempre los neumáticos inflados
correctamente.
■Cuándo desactivar esta función
Desactive la función en las situaciones siguientes, que pueden llevar a que el sis-
tema se active aunque no haya posibilidad de colisión.
●Si no se observan las advertencias
anteriores.
●Se ha instalado una suspensión que no
es original de Toyota (suspensión reba- jada, etc.).
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o
vapor en el área del sensor.
De lo contrario, es posible que el sensor no funcione correctamente.
●Al usar un sistema de lavado de alta
presión para lavar el vehículo, no rocíe agua directamente sobre los sensores, ya que esto podría dañar su funciona-
miento.
●Si utiliza limpiadores de vapor para lavar el vehículo, evite dirigir el vapor
demasiado cerca de los sensores, ya que esto podría dañar su funciona-miento.

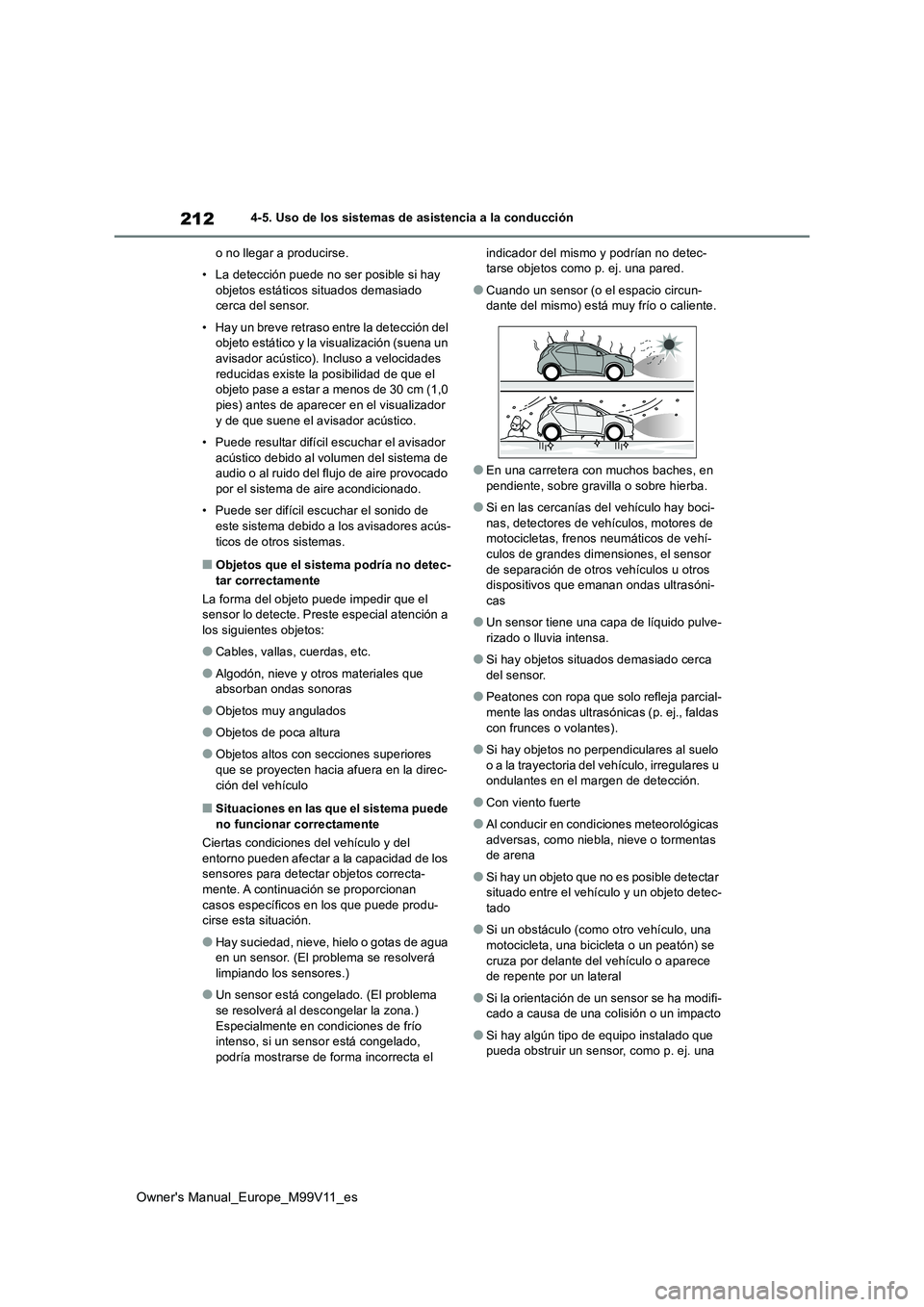

212
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
o no llegar a producirse.
• La detección puede no ser posible si hay
objetos estáticos situados demasiado cerca del sensor.
• Hay un breve retraso entre la detección del objeto estático y la visualización (suena un avisador acústico). Incluso a velocidades
reducidas existe la posibilidad de que el objeto pase a estar a menos de 30 cm (1,0 pies) antes de aparecer en el visualizador
y de que suene el avisador acústico.
• Puede resultar difícil escuchar el avisador
acústico debido al volumen del sistema de audio o al ruido del flujo de aire provocado por el sistema de aire acondicionado.
• Puede ser difícil escuchar el sonido de este sistema debido a los avisadores acús-
ticos de otros sistemas.
■Objetos que el sistema podría no detec- tar correctamente
La forma del objeto puede impedir que el sensor lo detecte. Preste especial atención a
los siguientes objetos:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que absorban ondas sonoras
●Objetos muy angulados
●Objetos de poca altura
●Objetos altos con secciones superiores
que se proyecten hacia afuera en la direc- ción del vehículo
■Situaciones en las que el sistema puede no funcionar correctamente
Ciertas condiciones del vehículo y del
entorno pueden afectar a la capacidad de los sensores para detectar objetos correcta-mente. A continuación se proporcionan
casos específicos en los que puede produ- cirse esta situación.
●Hay suciedad, nieve, hielo o gotas de agua en un sensor. (El problema se resolverá limpiando los sensores.)
●Un sensor está congelado. (El problema se resolverá al descongelar la zona.)
Especialmente en condiciones de frío intenso, si un sensor está congelado, podría mostrarse de forma incorrecta el
indicador del mismo y podrían no detec- tarse objetos como p. ej. una pared.
●Cuando un sensor (o el espacio circun-dante del mismo) está muy frío o caliente.
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
●Si en las cercanías del vehículo hay boci-nas, detectores de vehículos, motores de motocicletas, frenos neumáticos de vehí-
culos de grandes dimensiones, el sensor de separación de otros vehículos u otros dispositivos que emanan ondas ultrasóni-
cas
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa.
●Si hay objetos situados demasiado cerca
del sensor.
●Peatones con ropa que solo refleja parcial-
mente las ondas ultrasónicas (p. ej., faldas con frunces o volantes).
●Si hay objetos no perpendiculares al suelo o a la trayectoria del vehículo, irregulares u ondulantes en el margen de detección.
●Con viento fuerte
●Al conducir en condiciones meteorológicas adversas, como niebla, nieve o tormentas de arena
●Si hay un objeto que no es posible detectar situado entre el vehículo y un objeto detec-
tado
●Si un obstáculo (como otro vehículo, una
motocicleta, una bicicleta o un peatón) se cruza por delante del vehículo o aparece de repente por un lateral
●Si la orientación de un sensor se ha modifi-cado a causa de una colisión o un impacto
●Si hay algún tipo de equipo instalado que pueda obstruir un sensor, como p. ej. una

213
4
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

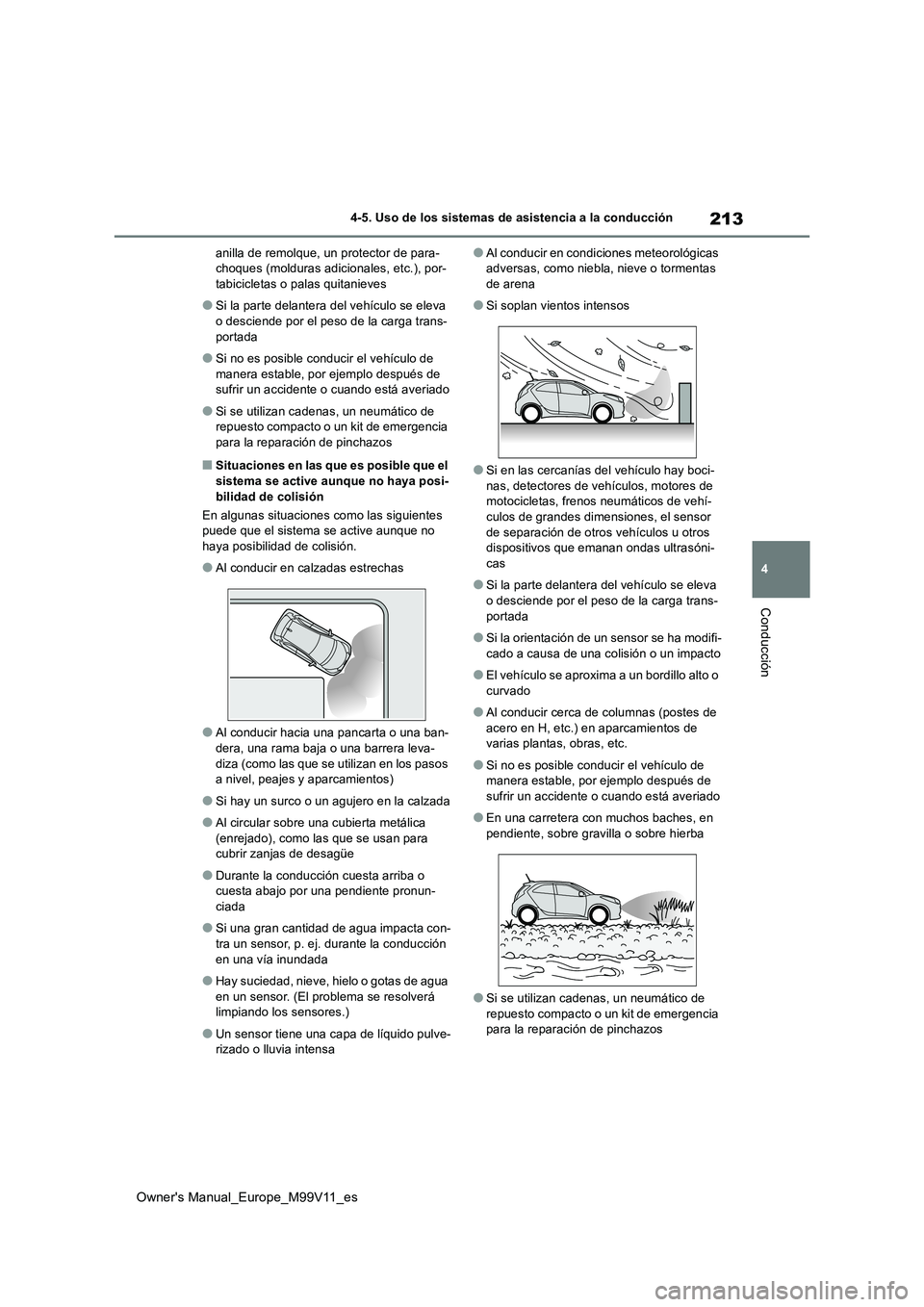

anilla de remolque, un protector de para- choques (molduras adicionales, etc.), por-tabicicletas o palas quitanieves
●Si la parte delantera del vehículo se eleva o desciende por el peso de la carga trans-
portada
●Si no es posible conducir el vehículo de
manera estable, por ejemplo después de sufrir un accidente o cuando está averiado
●Si se utilizan cadenas, un neumático de repuesto compacto o un kit de emergencia para la reparación de pinchazos
■Situaciones en las que es posible que el
sistema se active aunque no haya posi- bilidad de colisión
En algunas situaciones como las siguientes puede que el sistema se active aunque no
haya posibilidad de colisión.
●Al conducir en calzadas estrechas
●Al conducir hacia una pancarta o una ban- dera, una rama baja o una barrera leva-
diza (como las que se utilizan en los pasos a nivel, peajes y aparcamientos)
●Si hay un surco o un agujero en la calzada
●Al circular sobre una cubierta metálica
(enrejado), como las que se usan para cubrir zanjas de desagüe
●Durante la conducción cuesta arriba o cuesta abajo por una pendiente pronun-ciada
●Si una gran cantidad de agua impacta con-tra un sensor, p. ej. durante la conducción
en una vía inundada
●Hay suciedad, nieve, hielo o gotas de agua
en un sensor. (El problema se resolverá limpiando los sensores.)
●Un sensor tiene una capa de líquido pulve-rizado o lluvia intensa
●Al conducir en condiciones meteorológicas adversas, como niebla, nieve o tormentas de arena
●Si soplan vientos intensos
●Si en las cercanías del vehículo hay boci-nas, detectores de vehículos, motores de motocicletas, frenos neumáticos de vehí-
culos de grandes dimensiones, el sensor de separación de otros vehículos u otros dispositivos que emanan ondas ultrasóni-
cas
●Si la parte delantera del vehículo se eleva
o desciende por el peso de la carga trans- portada
●Si la orientación de un sensor se ha modifi-cado a causa de una colisión o un impacto
●El vehículo se aproxima a un bordillo alto o curvado
●Al conducir cerca de columnas (postes de acero en H, etc.) en aparcamientos de varias plantas, obras, etc.
●Si no es posible conducir el vehículo de manera estable, por ejemplo después de
sufrir un accidente o cuando está averiado
●En una carretera con muchos baches, en
pendiente, sobre gravilla o sobre hierba
●Si se utilizan cadenas, un neumático de
repuesto compacto o un kit de emergencia para la reparación de pinchazos

214
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción

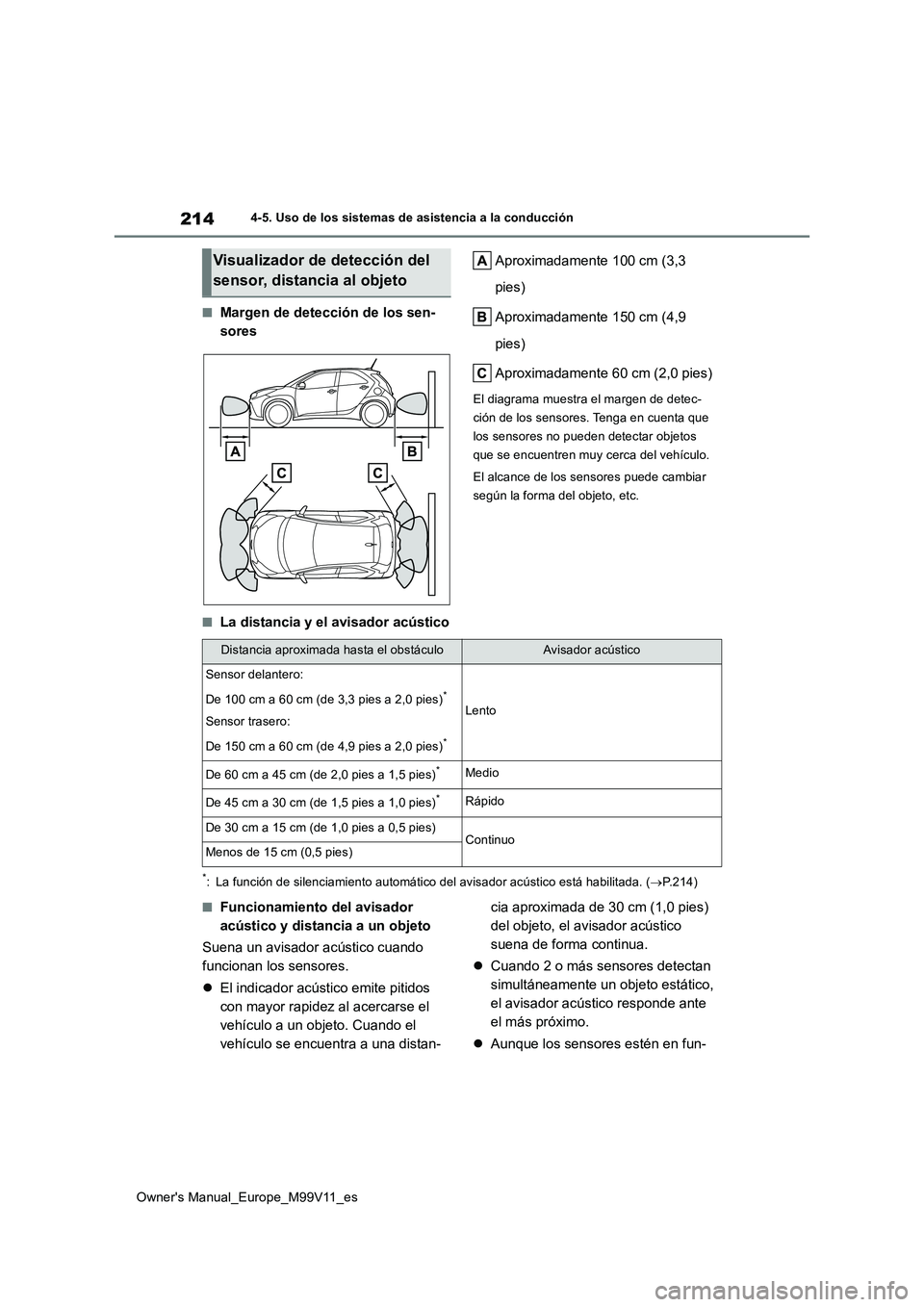

■Margen de detección de los sen-
sores
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 60 cm (2,0 pies)
El diagrama muestra el margen de detec-
ción de los sensores. Tenga en cuenta que
los sensores no pueden detectar objetos
que se encuentren muy cerca del vehículo.
El alcance de los sensores puede cambiar
según la forma del objeto, etc.
■La distancia y el avisador acústico
*: La función de silenciamiento automático del avisador acústico está habilitada. (P.214)
■Funcionamiento del avisador
acústico y distancia a un objeto
Suena un avisador acústico cuando
funcionan los sensores.
 El indicador acústico emite pitidos
con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el
vehículo se encuentra a una distan-
cia aproximada de 30 cm (1,0 pies)
del objeto, el avisador acústico
suena de forma continua.
 Cuando 2 o más sensores detectan
simultáneamente un objeto estático,
el avisador acústico responde ante
el más próximo.
 Aunque los sensores estén en fun-
Visualizador de detección del
sensor, distancia al objeto
Distancia aproximada hasta el obstáculoAvisador acústico
Sensor delantero:
De 100 cm a 60 cm (de 3,3 pies a 2,0 pies)*
Sensor trasero:
De 150 cm a 60 cm (de 4,9 pies a 2,0 pies)*
Lento
De 60 cm a 45 cm (de 2,0 pies a 1,5 pies)*Medio
De 45 cm a 30 cm (de 1,5 pies a 1,0 pies)*Rápido
De 30 cm a 15 cm (de 1,0 pies a 0,5 pies)ContinuoMenos de 15 cm (0,5 pies)

215
4
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

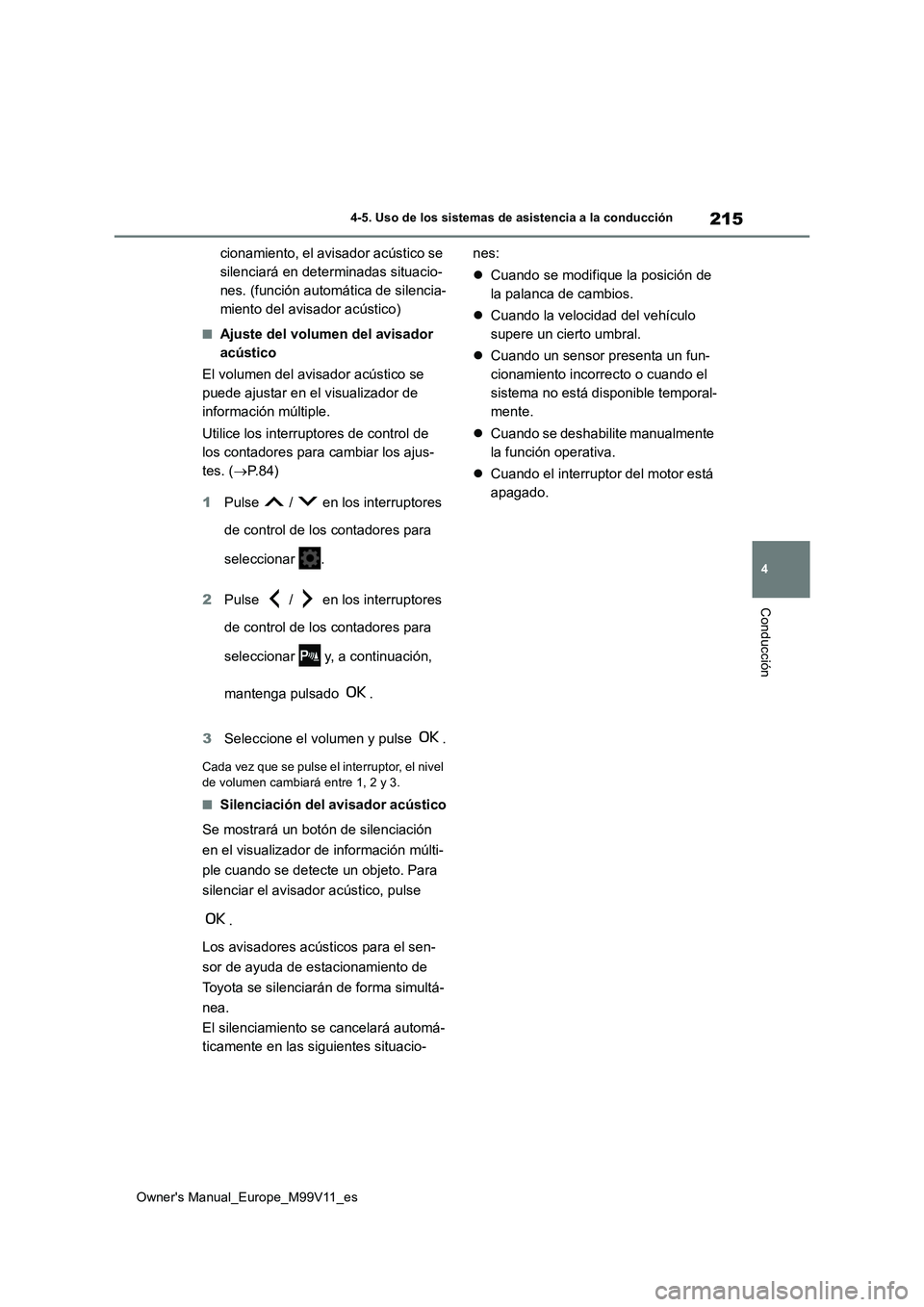

cionamiento, el avisador acústico se
silenciará en determinadas situacio-
nes. (función automática de silencia-
miento del avisador acústico)
■Ajuste del volumen del avisador
acústico
El volumen del avisador acústico se
puede ajustar en el visualizador de
información múltiple.
Utilice los interruptores de control de
los contadores para cambiar los ajus-
tes. ( P. 8 4 )
1 Pulse / en los interruptores
de control de los contadores para
seleccionar .
2 Pulse / en los interruptores
de control de los contadores para
seleccionar y, a continuación,
mantenga pulsado .
3 Seleccione el volumen y pulse .
Cada vez que se pulse el interruptor, el nivel de volumen cambiará entre 1, 2 y 3.
■Silenciación del avisador acústico
Se mostrará un botón de silenciación
en el visualizador de información múlti-
ple cuando se detecte un objeto. Para
silenciar el avisador acústico, pulse
.
Los avisadores acústicos para el sen-
sor de ayuda de estacionamiento de
Toyota se silenciarán de forma simultá-
nea.
El silenciamiento se cancelará automá-
ticamente en las siguientes situacio-
nes:
 Cuando se modifique la posición de
la palanca de cambios.
 Cuando la velocidad del vehículo
supere un cierto umbral.
 Cuando un sensor presenta un fun-
cionamiento incorrecto o cuando el
sistema no está disponible temporal-
mente.
 Cuando se deshabilite manualmente
la función operativa.
 Cuando el interruptor del motor está
apagado.

217
4
Owner's Manual_Europe_M99V11_es
4-5. Uso de los sistemas de asistencia a la conducción

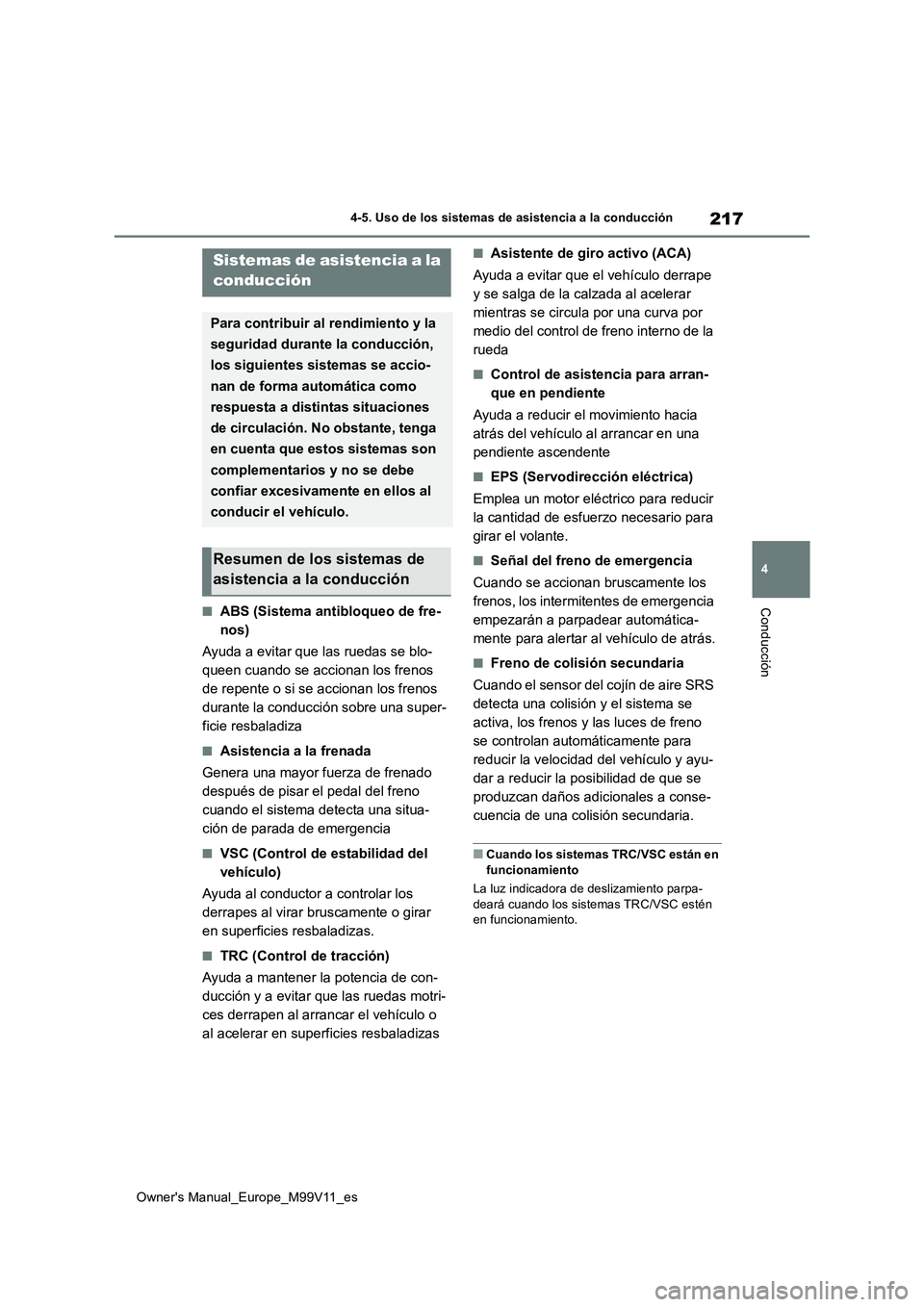

Conducción■ABS (Sistema antibloqueo de fre-
nos)
Ayuda a evitar que las ruedas se blo-
queen cuando se accionan los frenos
de repente o si se accionan los frenos
durante la conducción sobre una super-
ficie resbaladiza
■Asistencia a la frenada
Genera una mayor fuerza de frenado
después de pisar el pedal del freno
cuando el sistema detecta una situa-
ción de parada de emergencia
■VSC (Control de estabilidad del
vehículo)
Ayuda al conductor a controlar los
derrapes al virar bruscamente o girar
en superficies resbaladizas.
■TRC (Control de tracción)
Ayuda a mantener la potencia de con-
ducción y a evitar que las ruedas motri-
ces derrapen al arrancar el vehículo o
al acelerar en superficies resbaladizas
■Asistente de giro activo (ACA)
Ayuda a evitar que el vehículo derrape
y se salga de la calzada al acelerar
mientras se circula por una curva por
medio del control de freno interno de la
rueda
■Control de asistencia para arran-
que en pendiente
Ayuda a reducir el movimiento hacia
atrás del vehículo al arrancar en una
pendiente ascendente
■EPS (Servodirección eléctrica)
Emplea un motor eléctrico para reducir
la cantidad de esfuerzo necesario para
girar el volante.
■Señal del freno de emergencia
Cuando se accionan bruscamente los
frenos, los intermitentes de emergencia
empezarán a parpadear automática-
mente para alertar al vehículo de atrás.
■Freno de colisión secundaria
Cuando el sensor del cojín de aire SRS
detecta una colisión y el sistema se
activa, los frenos y las luces de freno
se controlan automáticamente para
reducir la velocidad del vehículo y ayu-
dar a reducir la posibilidad de que se
produzcan daños adicionales a conse-
cuencia de una colisión secundaria.
■Cuando los sistemas TRC/VSC están en funcionamiento
La luz indicadora de deslizamiento parpa-
deará cuando los sistemas TRC/VSC estén en funcionamiento.
Sistemas de asistencia a la
conducción
Para contribuir al rendimiento y la
seguridad durante la conducción,
los siguientes sistemas se accio-
nan de forma automática como
respuesta a distintas situaciones
de circulación. No obstante, tenga
en cuenta que estos sistemas son
complementarios y no se debe
confiar excesivamente en ellos al
conducir el vehículo.
Resumen de los sistemas de
asistencia a la conducción
