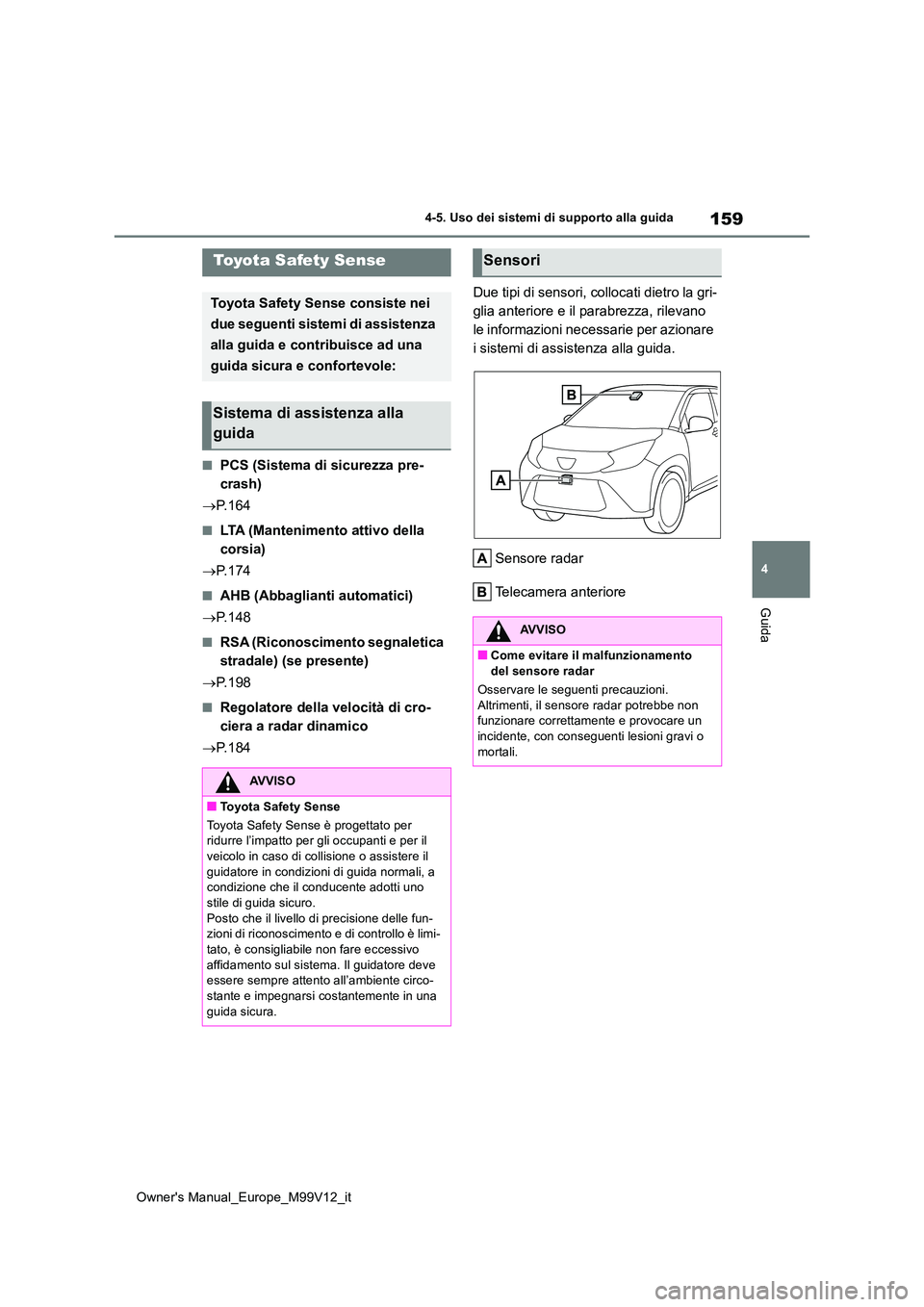

4-5. Uso dei sistemi di supporto alla guida
Guida
4-5.Uso dei sis te mi di su pporto alla gu ida
■PCS (Sistema di sicurezza pre-
crash)
 P. 1 6 4
■LTA (Mantenimento attivo della
corsia)
 P. 1 7 4
■AHB (Abbaglianti automatici)
 P. 1 4 8
■RSA (Riconoscimento segnaletica
stradale) (se presente)
 P. 1 9 8
■Regolatore della velocità di cro-
ciera a radar dinamico
 P. 1 8 4
Due tipi di sensori, collocati dietro la gri-
glia anteriore e il parabrezza, rilevano
le informazioni necessarie per azionare
i sistemi di assistenza alla guida.
Sensore radar
Te l e c a m e r a a n t e r i o r e
Toyota Safety Sense
Toyota Safety Sense consiste nei
due seguenti sistemi di assistenza
alla guida e contribuisce ad una
guida sicura e confortevole:
Sistema di assistenza alla
guida
AVVISO
■Toyota Safety Sense
Toyota Safety Sense è progettato per ridurre l’impatto per gli occupanti e per il
veicolo in caso di collisione o assistere il guidatore in condizioni di guida normali, a condizione che il conducente adotti uno
stile di guida sicuro. Posto che il livello di precisione delle fun-zioni di riconoscimento e di controllo è limi-
tato, è consigliabile non fare eccessivo affidamento sul sistema. Il guidatore deve essere sempre attent o all’ambiente circo-
stante e impegnarsi costantemente in una guida sicura.
Sensori
AVVISO
■Come evitare il malfunzionamento del sensore radar
Osservare le seguenti precauzioni.
Altrimenti, il sensore radar potrebbe non funzionare correttamente e provocare un incidente, con conseguenti lesioni gravi o
mortali.

160
Owner's Manual_Europe_M99V12_it
4-5. Uso dei sistemi di supporto alla guida

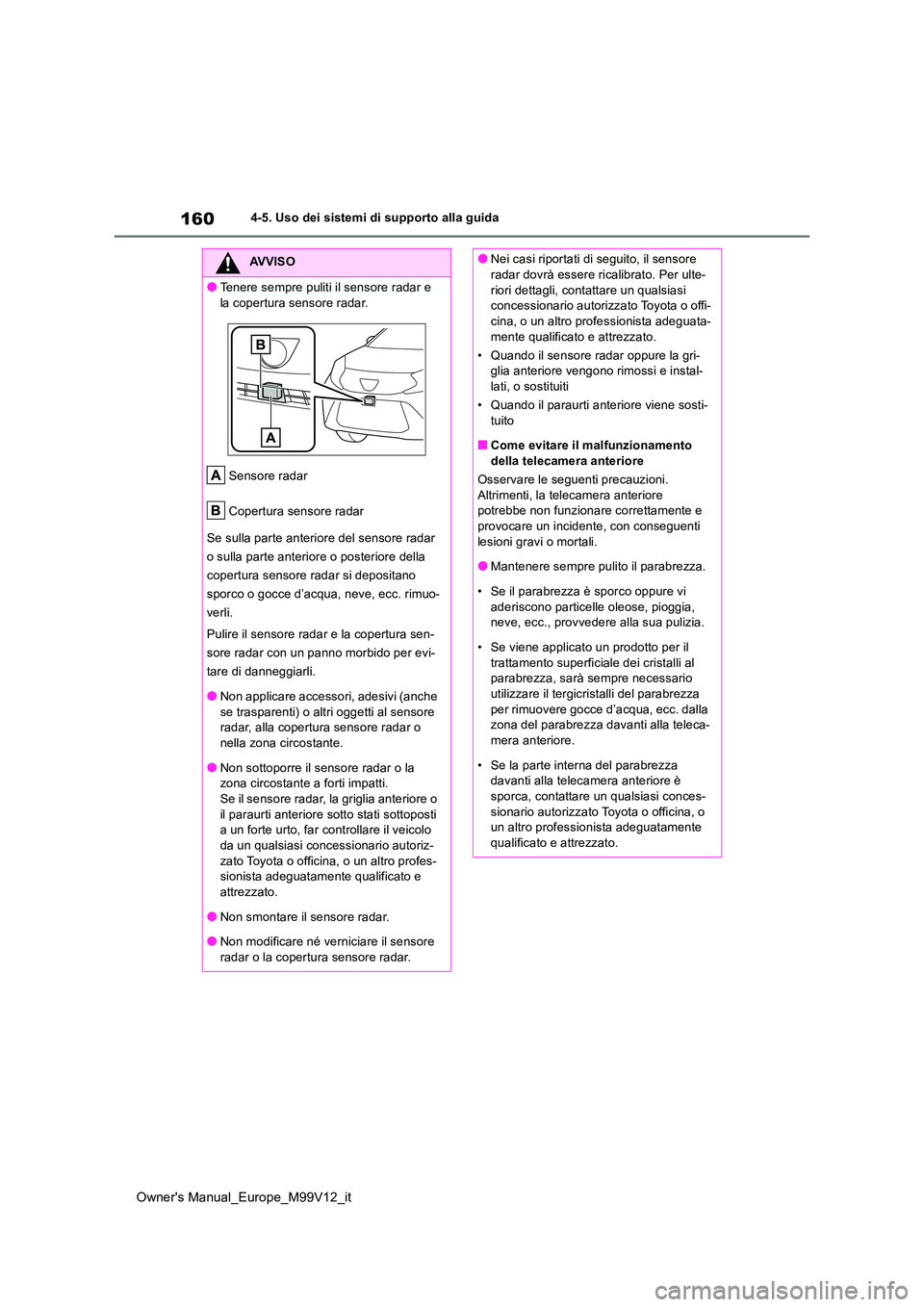

AVVISO
●Tenere sempre puliti il sensore radar e
la copertura sensore radar.
Sensore radar
Copertura sensore radar
Se sulla parte anteriore del sensore radar
o sulla parte anteriore o posteriore della
copertura sensore radar si depositano
sporco o gocce d’acqua, neve, ecc. rimuo-
verli.
Pulire il sensore radar e la copertura sen-
sore radar con un panno morbido per evi-
tare di danneggiarli.
●Non applicare accessori, adesivi (anche
se trasparenti) o altri oggetti al sensore radar, alla copertura sensore radar o nella zona circostante.
●Non sottoporre il sensore radar o la zona circostante a forti impatti.Se il sensore radar, la griglia anteriore o
il paraurti anteriore sotto stati sottoposti a un forte urto, far controllare il veicolo da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro profes- sionista adeguatamente qualificato e attrezzato.
●Non smontare il sensore radar.
●Non modificare né verniciare il sensore radar o la copertura sensore radar.
●Nei casi riportati di seguito, il sensore radar dovrà essere ricalibrato. Per ulte-
riori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o offi-cina, o un altro professionista adeguata-
mente qualificato e attrezzato.
• Quando il sensore radar oppure la gri- glia anteriore vengono rimossi e instal-lati, o sostituiti
• Quando il paraurti anteriore viene sosti-
tuito
■Come evitare il malfunzionamento della telecamera anteriore
Osservare le seguenti precauzioni.
Altrimenti, la telecamera anteriore potrebbe non funzionare correttamente e provocare un incidente, con conseguenti
lesioni gravi o mortali.
●Mantenere sempre pulito il parabrezza.
• Se il parabrezza è sporco oppure vi
aderiscono particelle oleose, pioggia, neve, ecc., provvedere alla sua pulizia.
• Se viene applicato un prodotto per il
trattamento superficiale dei cristalli al parabrezza, sarà sempre necessario utilizzare il tergicristalli del parabrezza
per rimuovere gocce d’acqua, ecc. dalla zona del parabrezza davanti alla teleca-mera anteriore.
• Se la parte interna del parabrezza davanti alla telecamera anteriore è sporca, contattare un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

163
4
Owner's Manual_Europe_M99V12_it
4-5. Uso dei sistemi di supporto alla guida
Guida
●Nelle situazioni seguenti, se le condizioni sono cambiate (o se il veicolo è stato guidato per un po’ di tempo) e vengono rilevate delle condizioni operative normali, il messaggio scom- pare e il sistema torna a funzionare.
Se il messaggio non scompare, contattare un qualsiasi concessio nario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
• Se la temperatura attorno al s ensore radar è al di fuori della gamma operativa, per esempio con il veicolo esposto al sole o in un ambiente estremamente fr eddo • Se la telecamera anteriore non riesce a rilevare gli oggetti d avanti al veicolo, per esempio
durante la marcia di notte, con neve o nebbia, oppure se la tel ecamera anteriore è colpita da una luce particolarmente brillante• In base alle condizioni in prossimità del veicolo, il radar po trebbe valutare che non è possi-
bile riconoscere correttamente l’ambiente circostante. In tal c aso, apparirà il messaggio “Sistema PCS Non disponibile Vedere Manuale d’uso”.
L’area di fronte alla telecamera anteriore è
ostruita, per esempio se il cofano è aperto o
se è stato attaccato un adesivo alla parte del
parabrezza di fronte alla telecamera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.
per liberare l’ostruzione.
Quando viene visualizzato il messaggio
“Sistema PCS Radar in calibrazione automa-
tica Non disponibile Vedere Manuale d’uso”.
Controllare se vi sono materiali attaccati sul
sensore radar e sulla c opertura sensore radar,
e, in caso affermativo, rimuoverli.
SituazioneInterventi

164
Owner's Manual_Europe_M99V12_it
4-5. Uso dei sistemi di supporto alla guida

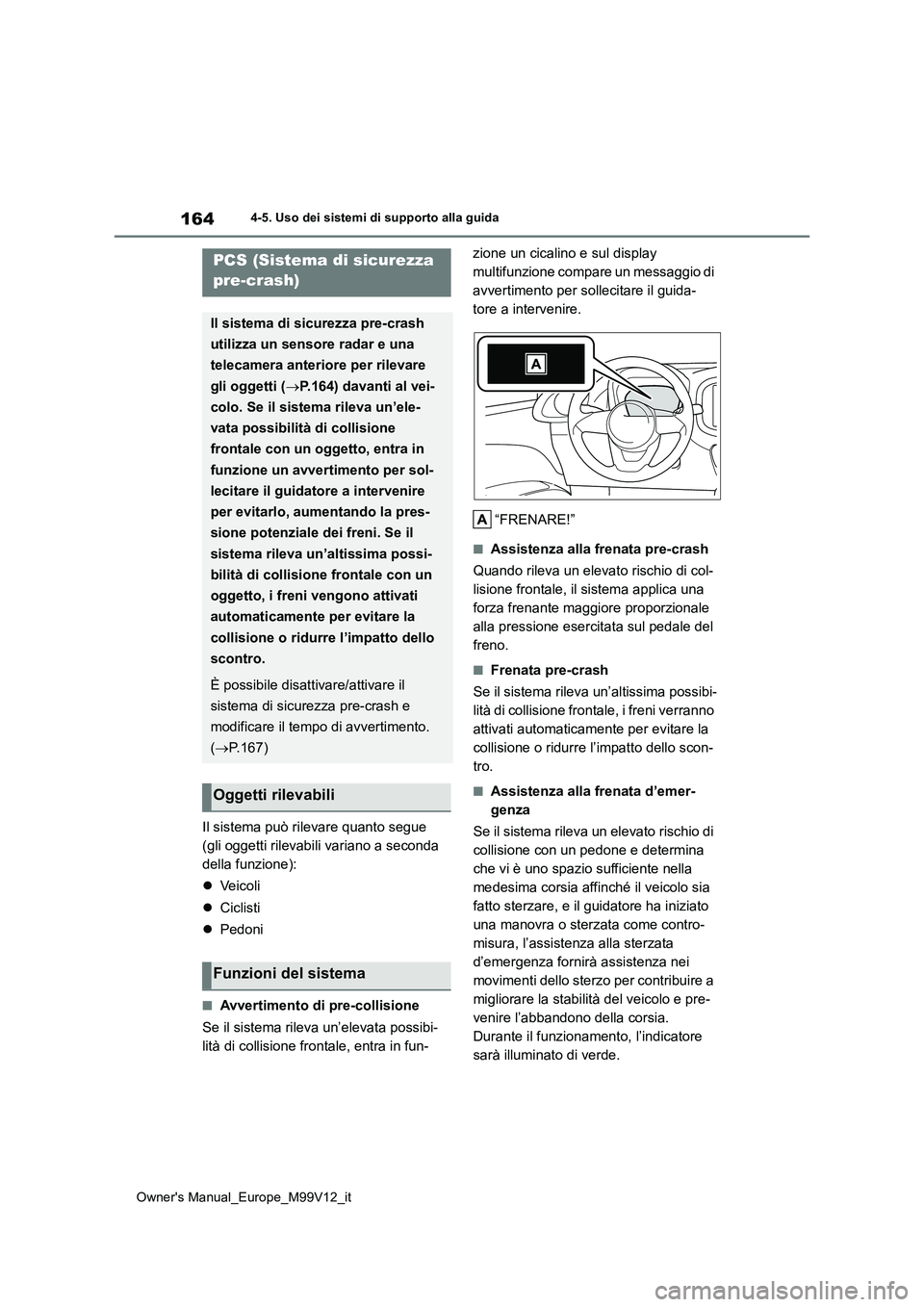

Il sistema può rilevare quanto segue
(gli oggetti rilevabili variano a seconda
della funzione):
 Ve i c o l i
 Ciclisti
 Pedoni
■Avvertimento di pre-collisione
Se il sistema rileva un’elevata possibi-
lità di collisione frontale, entra in fun-
zione un cicalino e sul display
multifunzione compare un messaggio di
avvertimento per sollecitare il guida-
tore a intervenire.
“FRENARE!”
■Assistenza alla frenata pre-crash
Quando rileva un elevato rischio di col-
lisione frontale, il sistema applica una
forza frenante maggiore proporzionale
alla pressione esercitata sul pedale del
freno.
■Frenata pre-crash
Se il sistema rileva un’altissima possibi-
lità di collisione frontale, i freni verranno
attivati automaticamente per evitare la
collisione o ridurre l’impatto dello scon-
tro.
■Assistenza alla frenata d’emer-
genza
Se il sistema rileva un elevato rischio di
collisione con un pedone e determina
che vi è uno spazio sufficiente nella
medesima corsia affinché il veicolo sia
fatto sterzare, e il guidatore ha iniziato
una manovra o sterzata come contro-
misura, l’assistenza alla sterzata
d’emergenza fornirà assistenza nei
movimenti dello sterzo per contribuire a
migliorare la stabilità del veicolo e pre-
venire l’abbandono della corsia.
Durante il funzionamento, l’indicatore
sarà illuminato di verde.
PCS (Sistema di sicurezza
pre-crash)
Il sistema di sicurezza pre-crash
utilizza un sensore radar e una
telecamera anteriore per rilevare
gli oggetti ( P.164) davanti al vei-
colo. Se il sistema rileva un’ele-
vata possibilità di collisione
frontale con un oggetto, entra in
funzione un avvertimento per sol-
lecitare il guidatore a intervenire
per evitarlo, aumentando la pres-
sione potenziale dei freni. Se il
sistema rileva un’altissima possi-
bilità di collisione frontale con un
oggetto, i freni vengono attivati
automaticamente per evitare la
collisione o ridurre l’impatto dello
scontro.
È possibile disattivare/attivare il
sistema di sicurezza pre-crash e
modificare il tempo di avvertimento.
( P.167)
Oggetti rilevabili
Funzioni del sistema

167
4
Owner's Manual_Europe_M99V12_it
4-5. Uso dei sistemi di supporto alla guida
Guida

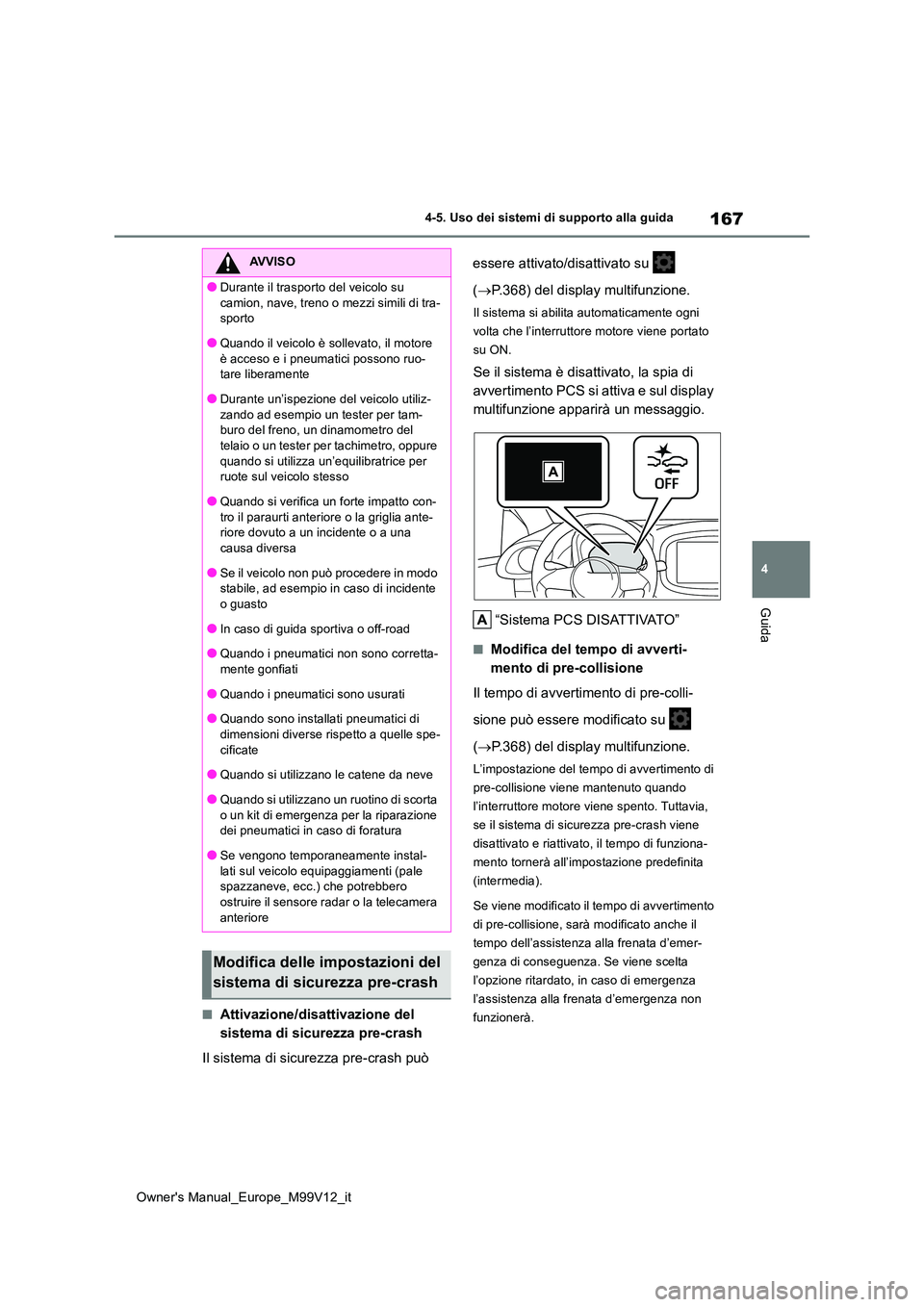

■Attivazione/disattivazione del
sistema di sicurezza pre-crash
Il sistema di sicurezza pre-crash può
essere attivato/disattivato su
( P.368) del display multifunzione.
Il sistema si abilita automaticamente ogni
volta che l’interruttore motore viene portato
su ON.
Se il sistema è disattivato, la spia di
avvertimento PCS si attiva e sul display
multifunzione apparirà un messaggio.
“Sistema PCS DISATTIVATO”
■Modifica del tempo di avverti-
mento di pre-collisione
Il tempo di avvertimento di pre-colli-
sione può essere modificato su
( P.368) del display multifunzione.
L’impostazione del tempo di avvertimento di
pre-collisione viene mantenuto quando
l’interruttore motore viene spento. Tuttavia,
se il sistema di sicurezza pre-crash viene
disattivato e riattivato, il tempo di funziona-
mento tornerà all’impostazione predefinita
(intermedia).
Se viene modificato il tempo di avvertimento
di pre-collisione, sarà modificato anche il
tempo dell’assistenza alla frenata d’emer-
genza di conseguenza. Se viene scelta
l’opzione ritardato, in caso di emergenza
l’assistenza alla frenata d’emergenza non
funzionerà.
AVVISO
●Durante il trasporto del veicolo su
camion, nave, treno o mezzi simili di tra- sporto
●Quando il veicolo è sollevato, il motore
è acceso e i pneumatici possono ruo- tare liberamente
●Durante un’ispezione del veicolo utiliz-
zando ad esempio un tester per tam- buro del freno, un dinamometro del telaio o un tester per tachimetro, oppure
quando si utilizza un’equilibratrice per ruote sul veicolo stesso
●Quando si verifica un forte impatto con-
tro il paraurti anteriore o la griglia ante- riore dovuto a un incidente o a una causa diversa
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o guasto
●In caso di guida sportiva o off-road
●Quando i pneumatici non sono corretta-mente gonfiati
●Quando i pneumatici sono usurati
●Quando sono installati pneumatici di
dimensioni diverse rispetto a quelle spe- cificate
●Quando si utilizzano le catene da neve
●Quando si utilizzano un ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Se vengono temporaneamente instal-lati sul veicolo equipaggiamenti (pale spazzaneve, ecc.) che potrebbero
ostruire il sensore radar o la telecamera anteriore
Modifica delle impostazioni del
sistema di sicurezza pre-crash

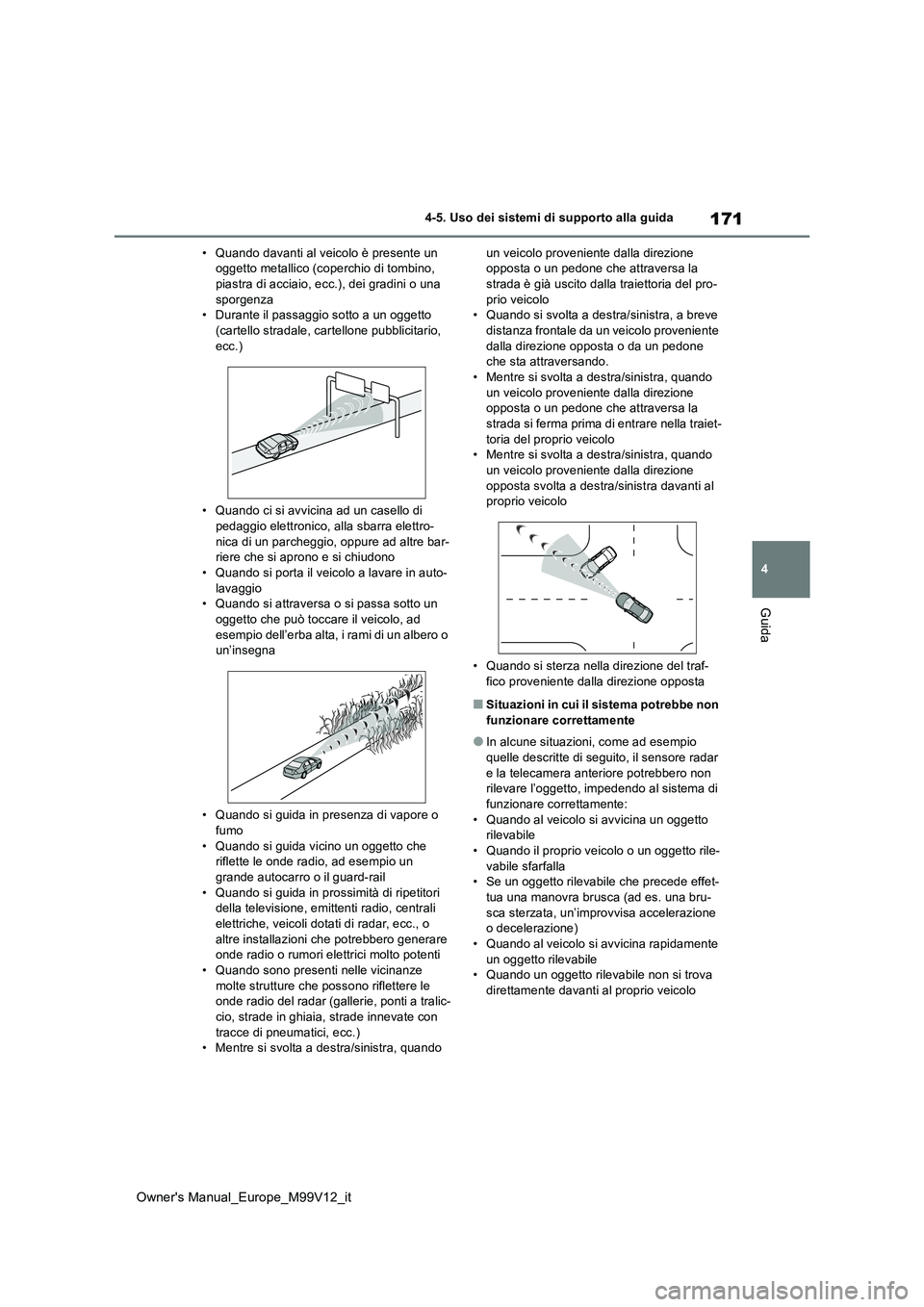

171
4
Owner's Manual_Europe_M99V12_it
4-5. Uso dei sistemi di supporto alla guida
Guida
• Quando davanti al veicolo è presente un oggetto metallico (coperchio di tombino, piastra di acciaio, ecc.), dei gradini o una
sporgenza • Durante il passaggio sotto a un oggetto (cartello stradale, cartellone pubblicitario,
ecc.)
• Quando ci si avvicina ad un casello di
pedaggio elettronico, alla sbarra elettro- nica di un parcheggio, oppure ad altre bar-riere che si aprono e si chiudono
• Quando si porta il veicolo a lavare in auto- lavaggio• Quando si attraversa o si passa sotto un
oggetto che può toccare il veicolo, ad esempio dell’erba alta, i rami di un albero o un’insegna
• Quando si guida in presenza di vapore o fumo
• Quando si guida vicino un oggetto che riflette le onde radio, ad esempio un grande autocarro o il guard-rail
• Quando si guida in prossimità di ripetitori della televisione, emittenti radio, centrali elettriche, veicoli dotati di radar, ecc., o
altre installazioni che potrebbero generare onde radio o rumori elettrici molto potenti• Quando sono presenti nelle vicinanze
molte strutture che possono riflettere le onde radio del radar (gallerie, ponti a tralic-cio, strade in ghiaia, strade innevate con
tracce di pneumatici, ecc.) • Mentre si svolta a destra/sinistra, quando
un veicolo proveniente dalla direzione opposta o un pedone che attraversa la strada è già uscito dalla traiettoria del pro-
prio veicolo • Quando si svolta a destra/sinistra, a breve distanza frontale da un veicolo proveniente
dalla direzione opposta o da un pedone che sta attraversando.• Mentre si svolta a destra/sinistra, quando
un veicolo proveniente dalla direzione opposta o un pedone che attraversa la strada si ferma prima di entrare nella traiet-
toria del proprio veicolo • Mentre si svolta a destra/sinistra, quando un veicolo proveniente dalla direzione
opposta svolta a destra/sinistra davanti al proprio veicolo
• Quando si sterza nella direzione del traf- fico proveniente dalla direzione opposta
■Situazioni in cui il sistema potrebbe non funzionare correttamente
●In alcune situazioni, come ad esempio quelle descritte di seguito, il sensore radar
e la telecamera anteriore potrebbero non rilevare l’oggetto, impedendo al sistema di funzionare correttamente:
• Quando al veicolo si avvicina un oggetto rilevabile• Quando il proprio veicolo o un oggetto rile-
vabile sfarfalla • Se un oggetto rilevabile che precede effet-tua una manovra brusca (ad es. una bru-
sca sterzata, un’improvvisa accelerazione o decelerazione)• Quando al veicolo si avvicina rapidamente
un oggetto rilevabile • Quando un oggetto rilevabile non si trova direttamente davanti al proprio veicolo

173
4
Owner's Manual_Europe_M99V12_it
4-5. Uso dei sistemi di supporto alla guida
Guida

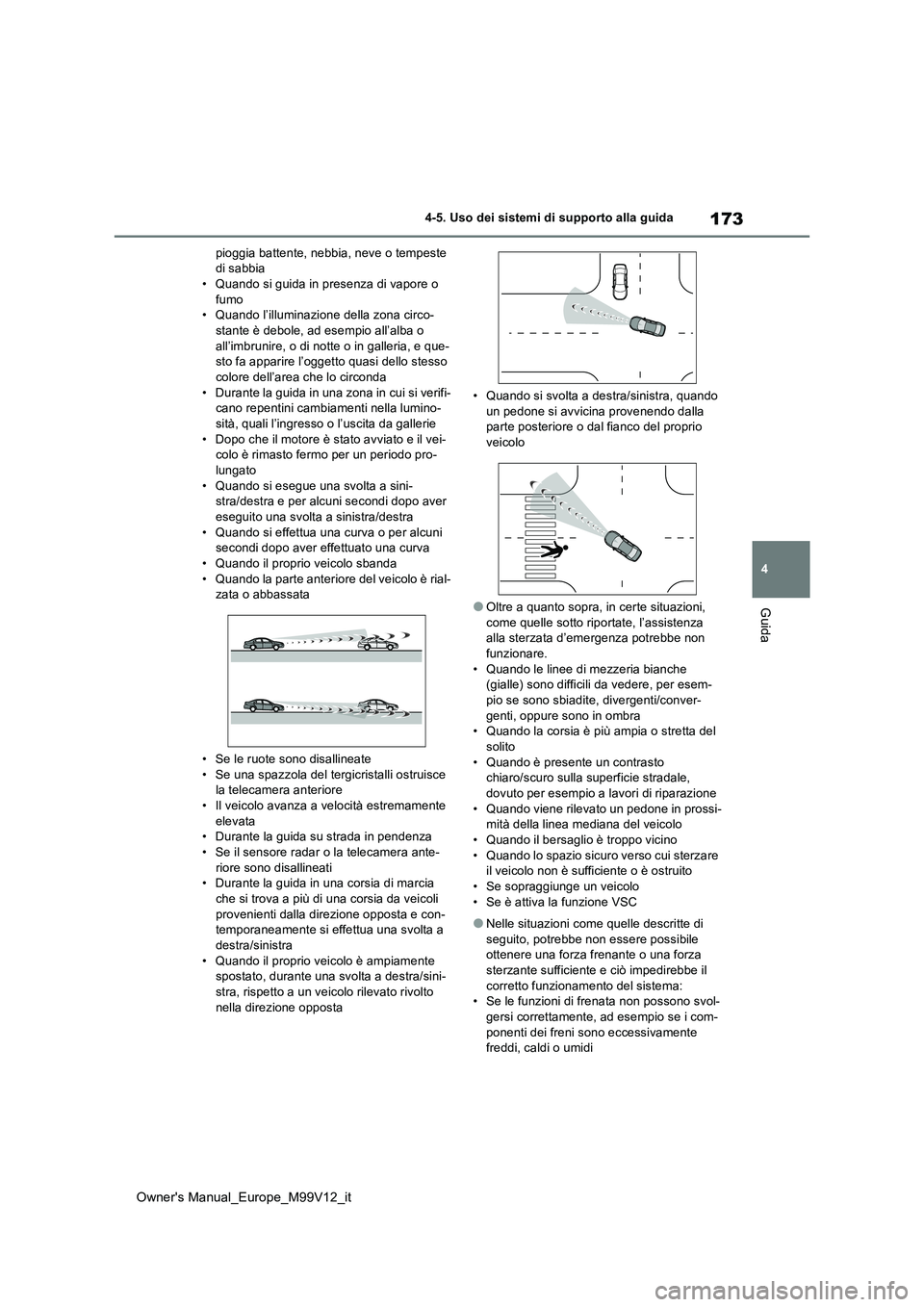

pioggia battente, nebbia, neve o tempeste di sabbia• Quando si guida in presenza di vapore o
fumo • Quando l’illuminazione della zona circo-stante è debole, ad esempio all’alba o
all’imbrunire, o di notte o in galleria, e que- sto fa apparire l’oggetto quasi dello stesso colore dell’area che lo circonda
• Durante la guida in una zona in cui si verifi- cano repentini cambiamenti nella lumino-sità, quali l’ingresso o l’uscita da gallerie
• Dopo che il motore è stato avviato e il vei- colo è rimasto fermo per un periodo pro-lungato
• Quando si esegue una svolta a sini- stra/destra e per alcuni secondi dopo aver eseguito una svolta a sinistra/destra
• Quando si effettua una curva o per alcuni secondi dopo aver effettuato una curva• Quando il proprio veicolo sbanda
• Quando la parte anteriore del veicolo è rial- zata o abbassata
• Se le ruote sono disallineate • Se una spazzola del tergicristalli ostruisce la telecamera anteriore
• Il veicolo avanza a velocità estremamente elevata• Durante la guida su strada in pendenza
• Se il sensore radar o la telecamera ante- riore sono disallineati• Durante la guida in una corsia di marcia
che si trova a più di una corsia da veicoli provenienti dalla direzione opposta e con-temporaneamente si effettua una svolta a
destra/sinistra • Quando il proprio veicolo è ampiamente spostato, durante una svolta a destra/sini-
stra, rispetto a un veicolo rilevato rivolto nella direzione opposta
• Quando si svolta a destra/sinistra, quando un pedone si avvicina provenendo dalla parte posteriore o dal fianco del proprio
veicolo
●Oltre a quanto sopra, in certe situazioni,
come quelle sotto riportate, l’assistenza alla sterzata d’emergenza potrebbe non funzionare.
• Quando le linee di mezzeria bianche (gialle) sono difficili da vedere, per esem-pio se sono sbiadite, divergenti/conver-
genti, oppure sono in ombra • Quando la corsia è più ampia o stretta del solito
• Quando è presente un contrasto chiaro/scuro sulla superficie stradale, dovuto per esempio a lavori di riparazione
• Quando viene rilevato un pedone in prossi- mità della linea mediana del veicolo• Quando il bersaglio è troppo vicino
• Quando lo spazio sicuro verso cui sterzare il veicolo non è sufficiente o è ostruito• Se sopraggiunge un veicolo
• Se è attiva la funzione VSC
●Nelle situazioni come quelle descritte di
seguito, potrebbe non essere possibile ottenere una forza frenante o una forza sterzante sufficiente e ciò impedirebbe il
corretto funzionamento del sistema: • Se le funzioni di frenata non possono svol-gersi correttamente, ad esempio se i com-
ponenti dei freni sono eccessivamente freddi, caldi o umidi

183
4
Owner's Manual_Europe_M99V12_it

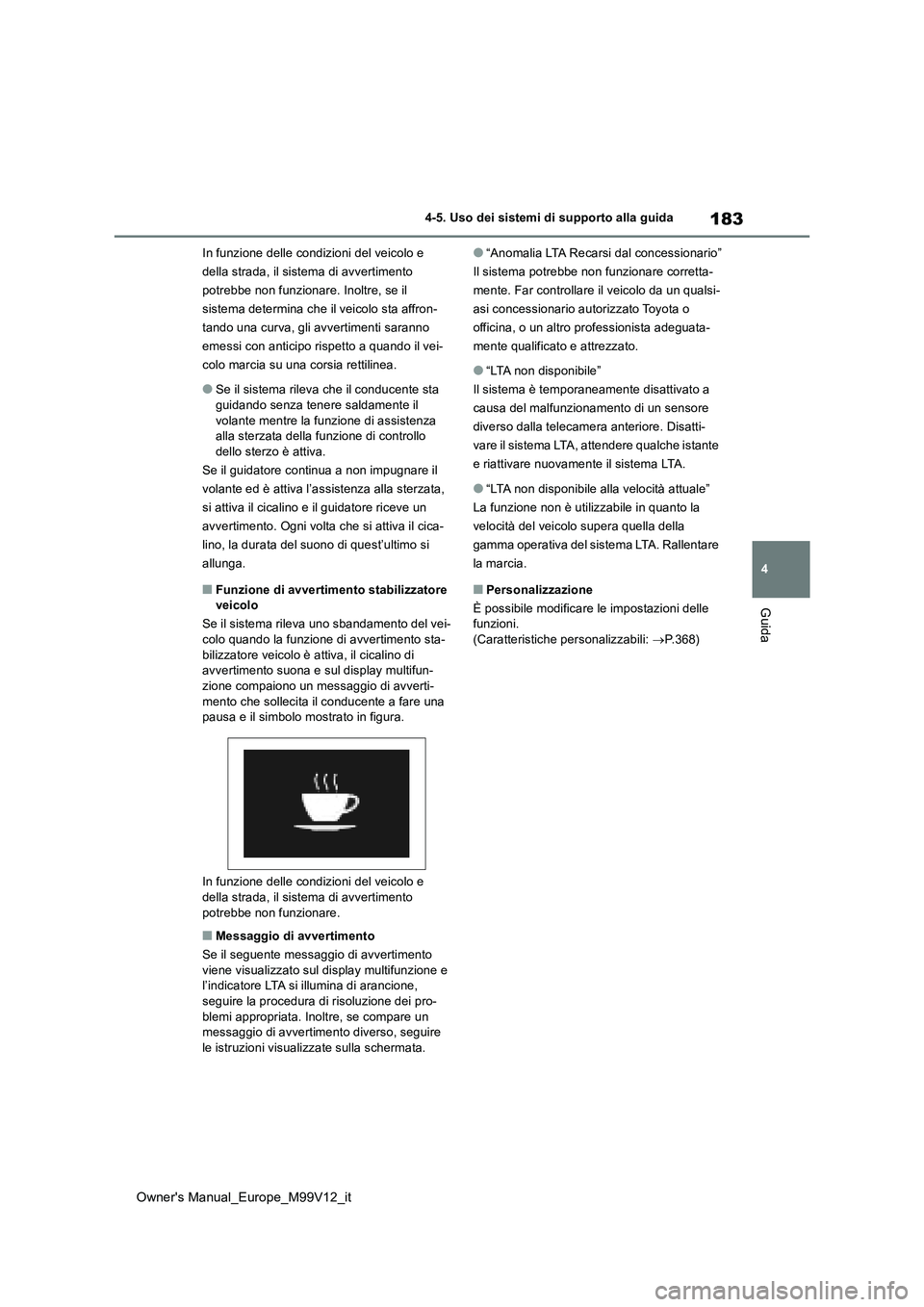

4-5. Uso dei sistemi di supporto alla guida
Guida
In funzione delle condizioni del veicolo e
della strada, il sistema di avvertimento
potrebbe non funzionare. Inoltre, se il
sistema determina che il veicolo sta affron-
tando una curva, gli avvertimenti saranno
emessi con anticipo rispetto a quando il vei-
colo marcia su una corsia rettilinea.
●Se il sistema rileva che il conducente sta guidando senza tenere saldamente il
volante mentre la funzione di assistenza alla sterzata della funzione di controllo dello sterzo è attiva.
Se il guidatore continua a non impugnare il
volante ed è attiva l’assistenza alla sterzata,
si attiva il cicalino e il guidatore riceve un
avvertimento. Ogni volta che si attiva il cica-
lino, la durata del suono di quest’ultimo si
allunga.
■Funzione di avvertimento stabilizzatore veicolo
Se il sistema rileva uno sbandamento del vei-
colo quando la funzione di avvertimento sta- bilizzatore veicolo è attiva, il cicalino di avvertimento suona e sul display multifun-
zione compaiono un messaggio di avverti- mento che sollecita il conducente a fare una pausa e il simbolo mostrato in figura.
In funzione delle condizioni del veicolo e della strada, il sistema di avvertimento
potrebbe non funzionare.
■Messaggio di avvertimento
Se il seguente messaggio di avvertimento viene visualizzato sul display multifunzione e l’indicatore LTA si illumina di arancione,
seguire la procedura di risoluzione dei pro- blemi appropriata. Inoltre, se compare un messaggio di avvertimento diverso, seguire
le istruzioni visualizzate sulla schermata.
●“Anomalia LTA Recarsi dal concessionario”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo da un qualsi-
asi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata-
mente qualificato e attrezzato.
●“LTA non disponibile”
Il sistema è temporaneamente disattivato a
causa del malfunzionam ento di un sensore
diverso dalla telecamera anteriore. Disatti-
vare il sistema LTA, attendere qualche istante
e riattivare nuovamente il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non è utilizzabile in quanto la
velocità del veicolo supera quella della
gamma operativa del sistema LTA. Rallentare
la marcia.
■Personalizzazione
È possibile modificare le impostazioni delle funzioni.
(Caratteristiche personalizzabili: P.368)

185
4
Owner's Manual_Europe_M99V12_it

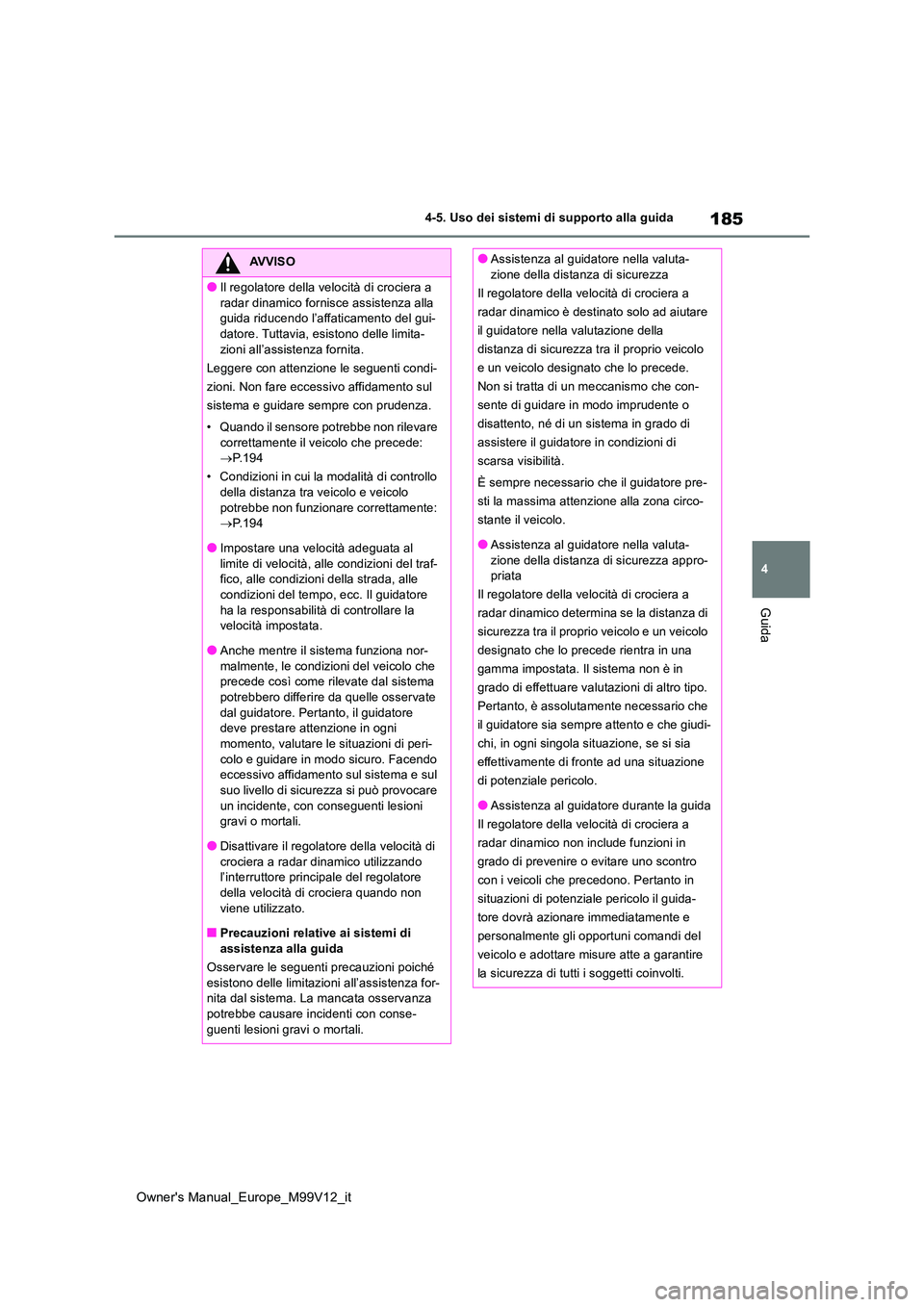

4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
●Il regolatore della velocità di crociera a
radar dinamico fornisce assistenza alla guida riducendo l’affaticamento del gui-datore. Tuttavia, esistono delle limita-
zioni all’assistenza fornita.
Leggere con attenzione le seguenti condi-
zioni. Non fare eccessivo affidamento sul
sistema e guidare sempre con prudenza.
• Quando il sensore potrebbe non rilevare
correttamente il veicolo che precede:  P.194
• Condizioni in cui la modalità di controllo della distanza tra veicolo e veicolo
potrebbe non funzionare correttamente:  P.194
●Impostare una velocità adeguata al
limite di velocità, alle condizioni del traf- fico, alle condizioni della strada, alle condizioni del tempo, ecc. Il guidatore
ha la responsabilità di controllare la velocità impostata.
●Anche mentre il sistema funziona nor-
malmente, le condizioni del veicolo che precede così come rilevate dal sistema potrebbero differire da quelle osservate
dal guidatore. Pertanto, il guidatore deve prestare attenzione in ogni
momento, valutare le situazioni di peri- colo e guidare in modo sicuro. Facendo eccessivo affidamento sul sistema e sul
suo livello di sicurezza si può provocare un incidente, con conseguenti lesioni gravi o mortali.
●Disattivare il regolatore della velocità di crociera a radar dinamico utilizzando l’interruttore principale del regolatore
della velocità di crociera quando non viene utilizzato.
■Precauzioni relative ai sistemi di
assistenza alla guida
Osservare le seguenti precauzioni poiché esistono delle limitazioni all’assistenza for-nita dal sistema. La mancata osservanza
potrebbe causare incidenti con conse- guenti lesioni gravi o mortali.
●Assistenza al guidatore nella valuta-zione della distanza di sicurezza
Il regolatore della velocità di crociera a
radar dinamico è destinato solo ad aiutare
il guidatore nella valutazione della
distanza di sicurezza tra il proprio veicolo
e un veicolo designato che lo precede.
Non si tratta di un meccanismo che con-
sente di guidare in modo imprudente o
disattento, né di un sistema in grado di
assistere il guidatore in condizioni di
scarsa visibilità.
È sempre necessario che il guidatore pre-
sti la massima attenzione alla zona circo-
stante il veicolo.
●Assistenza al guidatore nella valuta-
zione della distanza di sicurezza appro- priata
Il regolatore della velocità di crociera a
radar dinamico determina se la distanza di
sicurezza tra il proprio veicolo e un veicolo
designato che lo precede rientra in una
gamma impostata. Il sistema non è in
grado di effettuare valutazioni di altro tipo.
Pertanto, è assolutamente necessario che
il guidatore sia sempre attento e che giudi-
chi, in ogni singola situazione, se si sia
effettivamente di fronte ad una situazione
di potenziale pericolo.
●Assistenza al guidatore durante la guida
Il regolatore della velocità di crociera a
radar dinamico non include funzioni in
grado di prevenire o evitare uno scontro
con i veicoli che precedono. Pertanto in
situazioni di potenziale pericolo il guida-
tore dovrà azionare immediatamente e
personalmente gli opportuni comandi del
veicolo e adottare misure atte a garantire
la sicurezza di tutti i soggetti coinvolti.

186
Owner's Manual_Europe_M99V12_it

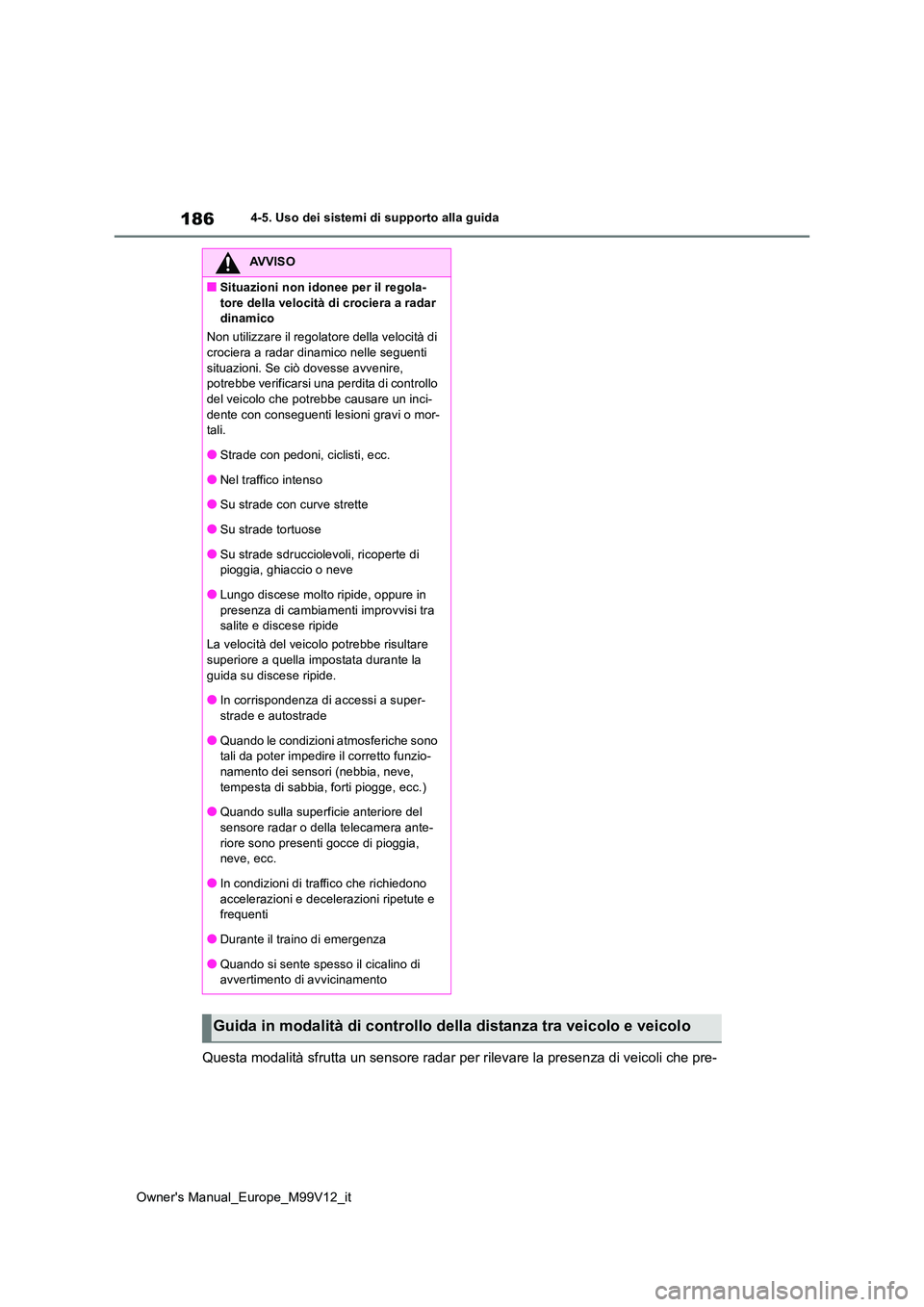

4-5. Uso dei sistemi di supporto alla guida
Questa modalità sfrutta un sensore radar per rilevare la presenza di veicoli che pre-
AVVISO
■Situazioni non idonee per il regola-
tore della velocità di crociera a radar dinamico
Non utilizzare il regolatore della velocità di crociera a radar dinamico nelle seguenti
situazioni. Se ciò dovesse avvenire, potrebbe verificarsi una perdita di controllo del veicolo che potrebbe causare un inci-
dente con conseguenti lesioni gravi o mor- tali.
●Strade con pedoni, ciclisti, ecc.
●Nel traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, ricoperte di pioggia, ghiaccio o neve
●Lungo discese molto ripide, oppure in
presenza di cambiamenti improvvisi tra salite e discese ripide
La velocità del veicolo potrebbe risultare superiore a quella impostata durante la
guida su discese ripide.
●In corrispondenza di accessi a super-
strade e autostrade
●Quando le condizioni atmosferiche sono tali da poter impedire il corretto funzio-
namento dei sensori (nebbia, neve, tempesta di sabbia, forti piogge, ecc.)
●Quando sulla superficie anteriore del
sensore radar o della telecamera ante- riore sono presenti gocce di pioggia, neve, ecc.
●In condizioni di traffico che richiedono accelerazioni e decelerazioni ripetute e frequenti
●Durante il traino di emergenza
●Quando si sente spesso il cicalino di avvertimento di avvicinamento
Guida in modalità di controllo d ella distanza tra veicolo e veicolo
