TOYOTA BZ4X 2022 Bruksanvisningar (in Swedish)

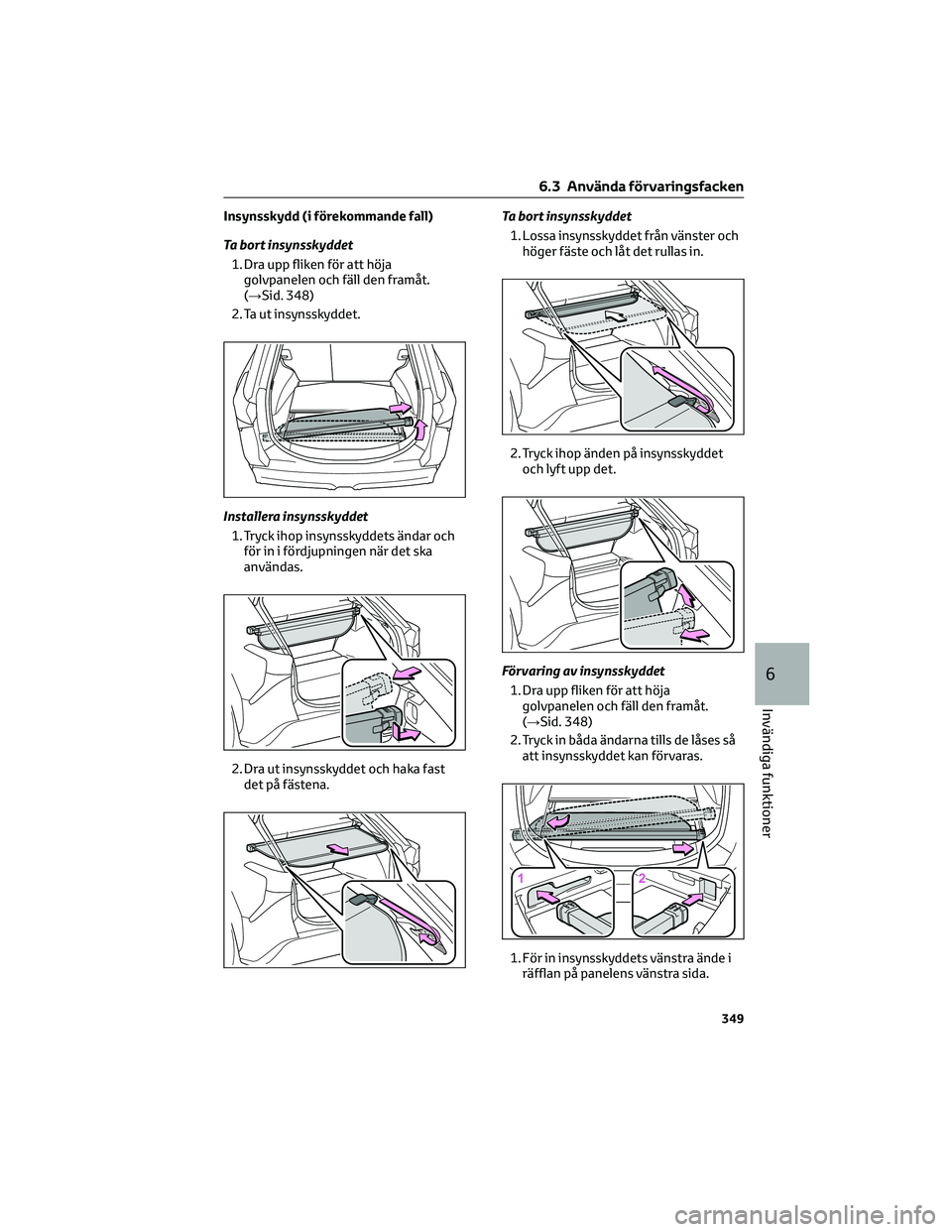

Insynsskydd (i förekommande fall)
Ta bort insynsskyddet
1. Dra upp fliken för att höja
golvpanelen och fäll den framåt.
(→Sid. 348)
2. Ta ut insynsskyddet.
Installera insynsskyddet
1. Tryck ihop insynsskyddets ändar och
för in i fördjupningen när det ska
användas.
2. Dra ut insynsskyddet och haka fast
det på fästena.Ta bort insynsskyddet
1. Lossa insynsskyddet från vänster och
höger fäste och låt det rullas in.
2. Tryck ihop änden på insynsskyddet
och lyft upp det.
Förvaring av insynsskyddet
1. Dra upp fliken för att höja
golvpanelen och fäll den framåt.
(→Sid. 348)
2. Tryck in båda ändarna tills de låses så
att insynsskyddet kan förvaras.
1. För in insynsskyddets vänstra ände i
räfflan på panelens vänstra sida.
6.3 Använda förvaringsfacken
349
6
Invändiga funktioner

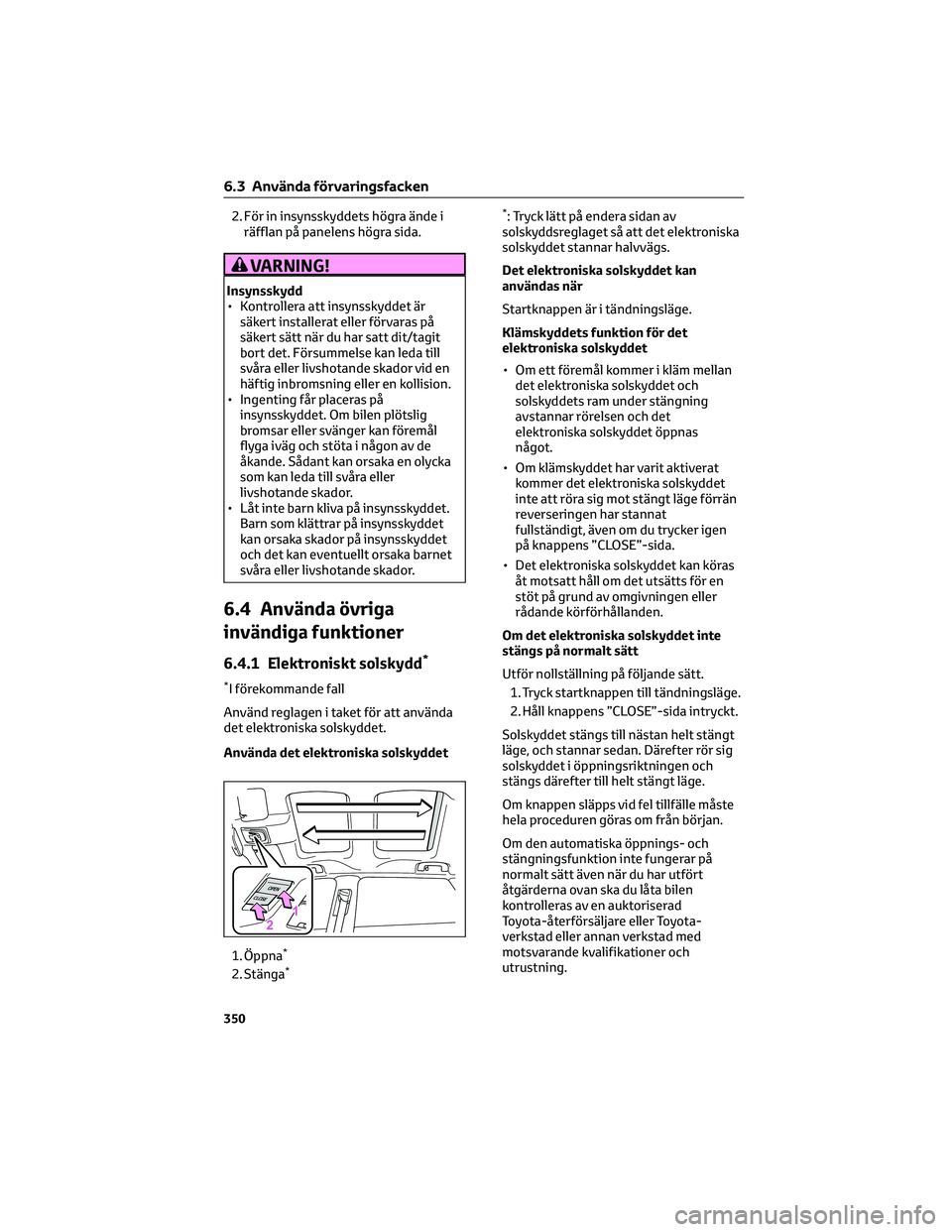

2. För in insynsskyddets högra ände i
räfflan på panelens högra sida.
VARNING!
Insynsskydd
• Kontrollera att insynsskyddet är
säkert installerat eller förvaras på
säkert sätt när du har satt dit/tagit
bort det. Försummelse kan leda till
svåra eller livshotande skador vid en
häftig inbromsning eller en kollision.
• Ingenting får placeras på
insynsskyddet. Om bilen plötslig
bromsar eller svänger kan föremål
flyga iväg och stöta i någon av de
åkande. Sådant kan orsaka en olycka
som kan leda till svåra eller
livshotande skador.
• Låt inte barn kliva på insynsskyddet.
Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet
och det kan eventuellt orsaka barnet
svåra eller livshotande skador.
6.4 Använda övriga
invändiga funktioner
6.4.1 Elektroniskt solskydd*
*I förekommande fall
Använd reglagen i taket för att använda
det elektroniska solskyddet.
Använda det elektroniska solskyddet
1. Öppna
*
2. Stänga**
: Tryck lätt på endera sidan av
solskyddsreglaget så att det elektroniska
solskyddet stannar halvvägs.
Det elektroniska solskyddet kan
användas när
Startknappen är i tändningsläge.
Klämskyddets funktion för det
elektroniska solskyddet
• Om ett föremål kommer i kläm mellan
det elektroniska solskyddet och
solskyddets ram under stängning
avstannar rörelsen och det
elektroniska solskyddet öppnas
något.
• Om klämskyddet har varit aktiverat
kommer det elektroniska solskyddet
inte att röra sig mot stängt läge förrän
reverseringen har stannat
fullständigt, även om du trycker igen
på knappens ”CLOSE”-sida.
• Det elektroniska solskyddet kan köras
åt motsatt håll om det utsätts för en
stöt på grund av omgivningen eller
rådande körförhållanden.
Om det elektroniska solskyddet inte
stängs på normalt sätt
Utför nollställning på följande sätt.
1. Tryck startknappen till tändningsläge.
2. Håll knappens ”CLOSE”-sida intryckt.
Solskyddet stängs till nästan helt stängt
läge, och stannar sedan. Därefter rör sig
solskyddet i öppningsriktningen och
stängs därefter till helt stängt läge.
Om knappen släpps vid fel tillfälle måste
hela proceduren göras om från början.
Om den automatiska öppnings- och
stängningsfunktion inte fungerar på
normalt sätt även när du har utfört
åtgärderna ovan ska du låta bilen
kontrolleras av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
6.3 Använda förvaringsfacken
350

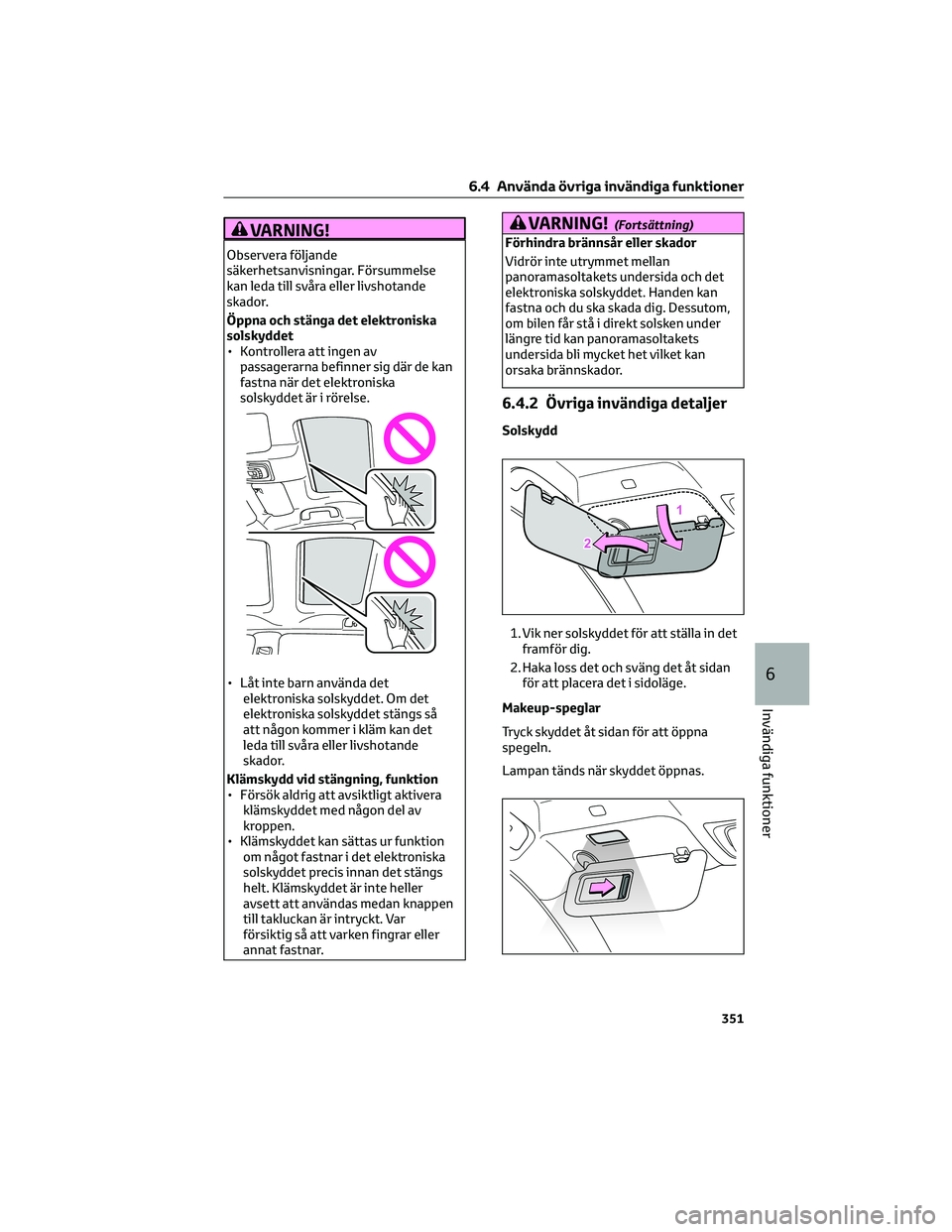

VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Öppna och stänga det elektroniska
solskyddet
• Kontrollera att ingen av
passagerarna befinner sig där de kan
fastna när det elektroniska
solskyddet är i rörelse.
• Låt inte barn använda det
elektroniska solskyddet. Om det
elektroniska solskyddet stängs så
att någon kommer i kläm kan det
leda till svåra eller livshotande
skador.
Klämskydd vid stängning, funktion
• Försök aldrig att avsiktligt aktivera
klämskyddet med någon del av
kroppen.
• Klämskyddet kan sättas ur funktion
om något fastnar i det elektroniska
solskyddet precis innan det stängs
helt. Klämskyddet är inte heller
avsett att användas medan knappen
till takluckan är intryckt. Var
försiktig så att varken fingrar eller
annat fastnar.
VARNING!(Fortsättning)
Förhindra brännsår eller skador
Vidrör inte utrymmet mellan
panoramasoltakets undersida och det
elektroniska solskyddet. Handen kan
fastna och du ska skada dig. Dessutom,
om bilen får stå i direkt solsken under
längre tid kan panoramasoltakets
undersida bli mycket het vilket kan
orsaka brännskador.
6.4.2 Övriga invändiga detaljer
Solskydd
1. Vik ner solskyddet för att ställa in det
framför dig.
2. Haka loss det och sväng det åt sidan
för att placera det i sidoläge.
Makeup-speglar
Tryck skyddet åt sidan för att öppna
spegeln.
Lampan tänds när skyddet öppnas.
6.4 Använda övriga invändiga funktioner
351
6
Invändiga funktioner

Makeup-spegelbelysning
Om makeup-spegelbelysningen
fortfarande är tänd när startknappen
trycks till avstängt läge slocknar
belysningen automatiskt efter
20 minuter.
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte belysningen i makeup-spegeln
vara tänd under längre stunder när
EV-systemet är avstängt.
Eluttag
Använd elektriska tillbehör som förbrukar
mindre än 12 VDC/10 A
(effektförbrukning på 120 W).
Vid användning av elektriska tillbehör ska
du se till att effektförbrukningen för
samtliga anslutna uttag är mindre än
120 W.
Öppna locket.
Eluttaget kan användas när
Startknappen är i radioläge eller
tändningsläge.
När EV-systemet stängs av
Koppla från elektriska apparater med
laddningsfunktioner, t.ex. mobila s.k.
powerbanks.
Om sådana enheter lämnas på laddning
stannar vanligen inte EV-systemet.
OBSERVERA
När eluttaget inte används
Stäng locket till eluttaget om det inte
används för att undvika att eluttaget
skadas.
Främmande föremål eller vätskor som
tränger in i eluttaget kan orsaka
kortslutning.
Undvik att 12-voltsbatteriet laddas ur
Använd inte eluttaget längre än
nödvändigt om EV-systemet är
avstängt.
Undvik olämplig användning av bilen
När trycker startknappen till avstängt
läge, kom ihåg att lossa tillbehör som är
avsedda för laddning, t.ex. bärbara
laddare, powerbanks etc från eluttagen.
Om ett sådant tillbehör lämnas anslutet
kan följande inträffa:
• Dörrarna kan inte låsas.
• Startskärmen visas på
informationsdisplayen.
• Kupébelysningen,
instrumentpanelbelysningen etc
tänds.
USB-laddningsportar, typ C
USB-laddningsportarna av typ C används
för tillförsel av 3 A elektricitet vid5Vför
externa enheter.
USB-laddningsportarna, typ C, ska endast
användas för laddning. De är inte avsedda
för dataöverföring eller andra ändamål.
Den laddar eventuellt inte ordentligt
beroende på den externa enheten. Se
manualen som medföljde enheten innan
en USB-laddningsport används.
Se instruktionsboken till
multimediasystemet för information om
USB Typ-A.
6.4 Använda övriga invändiga funktioner
352

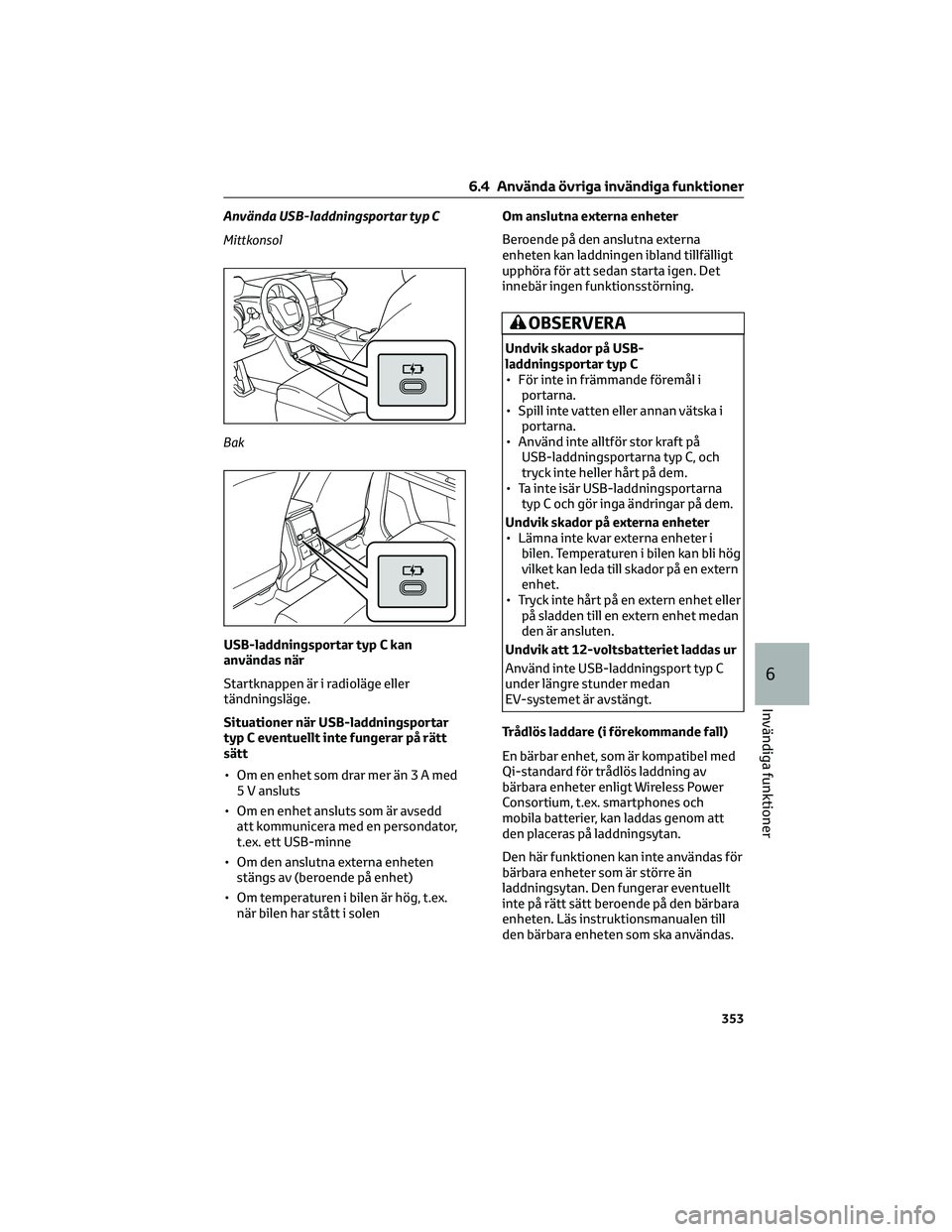

Använda USB-laddningsportar typ C
Mittkonsol
Bak
USB-laddningsportar typ C kan
användas när
Startknappen är i radioläge eller
tändningsläge.
Situationer när USB-laddningsportar
typ C eventuellt inte fungerar på rätt
sätt
• Om en enhet som drar mer än3Amed
5 V ansluts
• Om en enhet ansluts som är avsedd
att kommunicera med en persondator,
t.ex. ett USB-minne
• Om den anslutna externa enheten
stängs av (beroende på enhet)
• Om temperaturen i bilen är hög, t.ex.
när bilen har stått i solenOm anslutna externa enheter
Beroende på den anslutna externa
enheten kan laddningen ibland tillfälligt
upphöra för att sedan starta igen. Det
innebär ingen funktionsstörning.
OBSERVERA
Undvik skador på USB-
laddningsportar typ C
• För inte in främmande föremål i
portarna.
• Spill inte vatten eller annan vätska i
portarna.
• Använd inte alltför stor kraft på
USB-laddningsportarna typ C, och
tryck inte heller hårt på dem.
• Ta inte isär USB-laddningsportarna
typ C och gör inga ändringar på dem.
Undvik skador på externa enheter
• Lämna inte kvar externa enheter i
bilen. Temperaturen i bilen kan bli hög
vilket kan leda till skador på en extern
enhet.
• Tryck inte hårt på en extern enhet eller
på sladden till en extern enhet medan
den är ansluten.
Undvik att 12-voltsbatteriet laddas ur
Använd inte USB-laddningsport typ C
under längre stunder medan
EV-systemet är avstängt.
Trådlös laddare (i förekommande fall)
En bärbar enhet, som är kompatibel med
Qi-standard för trådlös laddning av
bärbara enheter enligt Wireless Power
Consortium, t.ex. smartphones och
mobila batterier, kan laddas genom att
den placeras på laddningsytan.
Den här funktionen kan inte användas för
bärbara enheter som är större än
laddningsytan. Den fungerar eventuellt
inte på rätt sätt beroende på den bärbara
enheten. Läs instruktionsmanualen till
den bärbara enheten som ska användas.
6.4 Använda övriga invändiga funktioner
353
6
Invändiga funktioner

Symbolen "Qi"
Symbolen "Qi" är ett varumärke som
tillhör Wireless Power Consortium.
Delarnas beteckning
ALaddningsbricka
BLaddningsområde*
CFunktionslampa
*Bärbara enheter och trådlösa laddare
innehåller laddningsspolar.
Laddningsspolen i den trådlösa laddaren
kan flyttas inom laddningsytan nära
mitten på laddningsbrickan. Om
laddningsspolen i en bärbar enhet
detekteras i laddningsområdet rör sig
laddningsspolen i den trådlösa laddaren
mot den och laddningen börjar. Om
laddningsspolen i den bärbara enheten
flyttas utanför laddningsområdet upphör
laddningen automatiskt.
Om två eller fler bärbara enheter placeras
på laddningsbrickan blir deras
laddningsspolar eventuellt inte
detekterade och de laddas då inte.Användning av trådlös laddare
1. Öppna locket.
2. Placera den bärbara enheten på
laddningsbrickan
Placera den bärbara enhetens
laddningssida nedåt med mitten av
enheten mitt på laddningsytan.
Beroende på den bärbara enheten är
laddningsspolen eventuellt inte placerad i
mitten av enheten. Placera i så fall den
bärbara enheten så att laddningsspolen
är centrerad på laddningsytan.
Under uppladdning lyser
funktionslampan (orange).
Om laddning inte sker ska du försöka
placera den bärbara enheten så nära
mitten på laddningsytan som möjligt.
När laddningen är avslutad tänds
funktionslampan (grön).
Laddningsfunktion
• När laddningen är avslutad och efter
en fastställd tid i laddningsviloläge
startar laddningen igen.
• När en bärbar enhet flyttas nämnvärt
inom laddningsytan kopplas
laddningsspolen bort och laddningen
stoppas tillfälligt. Om det finns en
laddningsspole i laddningsområdet
rör sig laddningsspolen i den trådlösa
laddaren mot den och laddningen
startar om.
6.4 Använda övriga invändiga funktioner
354

Snabbladdning
• Följande bärbara enheter har stöd för
snabbladdning.
– Bärbara enheter som
överensstämmer med WPC Ver
1.2.4 och kompatibla med
snabbladdning– iPhone med iOS-version som stöder
7,5 W-laddning (iPhone 8 och
senare modeller)
• När du laddar en bärbar enhet som
stöder snabbladdning växlar
laddningen automatiskt till
snabbladdningsfunktionen.
Ljusförhållanden för funktionslampan
Funktionslampa
Förhållanden
På laddningsbrickanPå multimediasyste-
mets skärm
Avstängd FörsvinnerNär den trådlösa laddarens strömtillförsel är
avstängd
Grön (lyser) GråI viloläge (läge för möjlig laddning)
*1
När laddningen är avslutad*2
Orange (lyser) BlåNär den bärbara enheten placeras på ladd-
ningsytan (detekterar den bärbara enheten)
Laddning
*1Ingen uppladdning sker i viloläge. Om ett metallföremål placeras på laddningsbrickan i
detta läge värms föremålet inte upp.
*2: Beroende på den bärbara enheten förekommer det att funktionslampan fortsätter att
lysa med orange sken även när laddningen har avslutats.
Den trådlösa laddaren fungerar inte på rätt sätt.
Följande är situationer när den trådlösa laddaren inte fungerar på rätt sätt och möjliga
orsaker med åtgärder.
FunktionslampaMultimediasyste-
mets skärmMöjliga orsaker/Åtgärder
Orange (Blinkar upp-
repade gånger en
gång/sekund)GråFel i kommunikationen mellan trådlös laddare
och elektronisk nyckel
Stäng av EV-systemet om det är igång och
starta sedan om det
Starta EV-systemet om startknappen är i ra-
dioläge. (→Sid. 188)
Grön (Blinkar upp-
repade gånger en
gång/sekund)FörsvinnerFel i kommunikationen mellan trådlös laddare
och multimediasystem
Stäng av EV-systemet om det är igång och
starta sedan om det
Starta EV-systemet om startknappen är i ra-
dioläge. (→Sid. 188)
Grön (lyser) BlåAM-kanaler söks automatiskt
Vänta tills systemet har avslutat det auto-
matiska valet av AM-radiokanaler. Stoppa
det automatiska valet om det inte kan av-
slutas.
Det elektroniska lås- och startsystemet de-
tekterar nyckeln
Vänta tills nyckeldetekteringen är avslutad.
6.4 Använda övriga invändiga funktioner
355
6
Invändiga funktioner

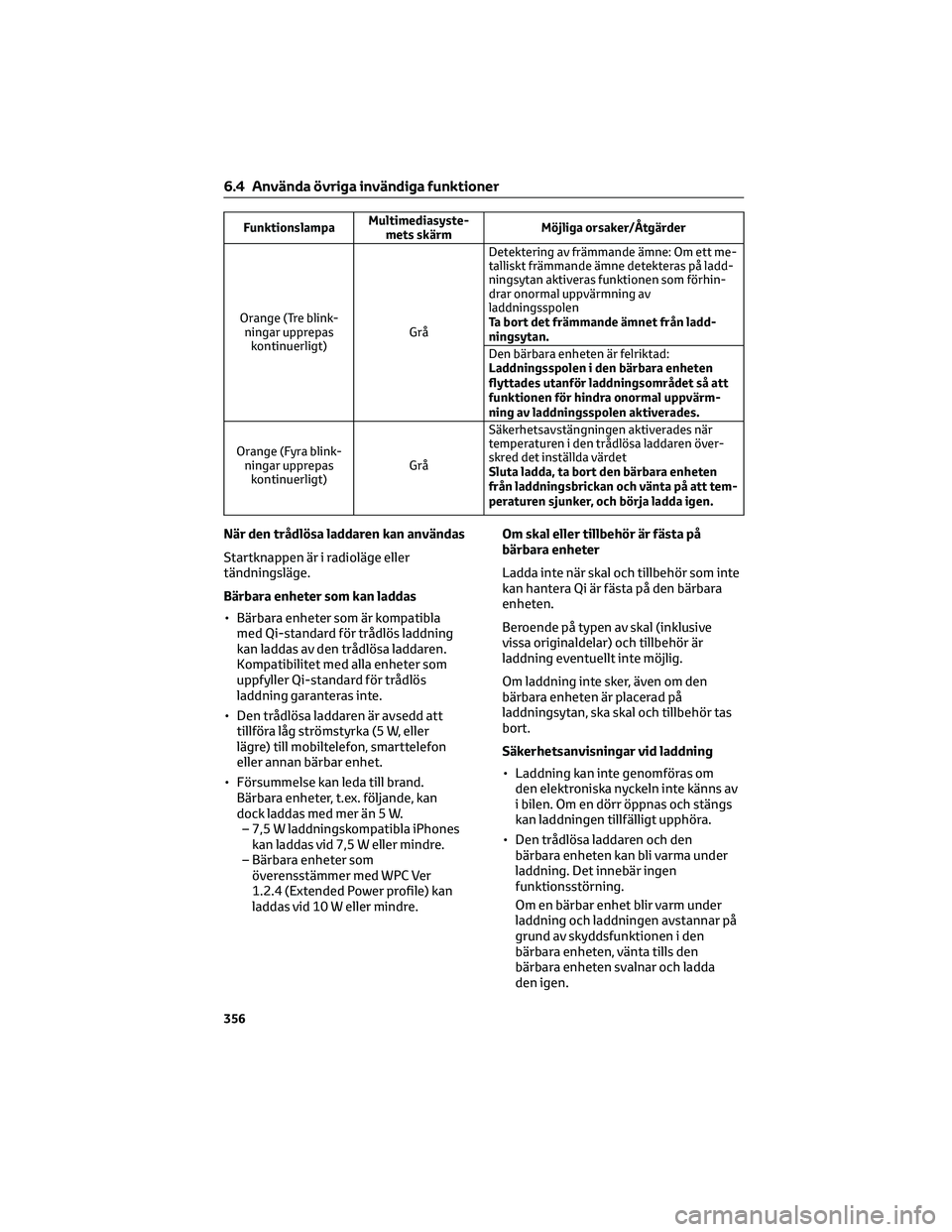

FunktionslampaMultimediasyste-
mets skärmMöjliga orsaker/Åtgärder
Orange (Tre blink-
ningar upprepas
kontinuerligt)GråDetektering av främmande ämne: Om ett me-
talliskt främmande ämne detekteras på ladd-
ningsytan aktiveras funktionen som förhin-
drar onormal uppvärmning av
laddningsspolen
Ta bort det främmande ämnet från ladd-
ningsytan.
Den bärbara enheten är felriktad:
Laddningsspolen i den bärbara enheten
flyttades utanför laddningsområdet så att
funktionen för hindra onormal uppvärm-
ning av laddningsspolen aktiverades.
Orange (Fyra blink-
ningar upprepas
kontinuerligt)GråSäkerhetsavstängningen aktiverades när
temperaturen i den trådlösa laddaren över-
skred det inställda värdet
Sluta ladda, ta bort den bärbara enheten
från laddningsbrickan och vänta på att tem-
peraturen sjunker, och börja ladda igen.
När den trådlösa laddaren kan användas
Startknappen är i radioläge eller
tändningsläge.
Bärbara enheter som kan laddas
• Bärbara enheter som är kompatibla
med Qi-standard för trådlös laddning
kan laddas av den trådlösa laddaren.
Kompatibilitet med alla enheter som
uppfyller Qi-standard för trådlös
laddning garanteras inte.
• Den trådlösa laddaren är avsedd att
tillföra låg strömstyrka (5 W, eller
lägre) till mobiltelefon, smarttelefon
eller annan bärbar enhet.
• Försummelse kan leda till brand.
Bärbara enheter, t.ex. följande, kan
dock laddas med mer än 5 W.
– 7,5 W laddningskompatibla iPhones
kan laddas vid 7,5 W eller mindre.
– Bärbara enheter som
överensstämmer med WPC Ver
1.2.4 (Extended Power profile) kan
laddas vid 10 W eller mindre.Om skal eller tillbehör är fästa på
bärbara enheter
Ladda inte när skal och tillbehör som inte
kan hantera Qi är fästa på den bärbara
enheten.
Beroende på typen av skal (inklusive
vissa originaldelar) och tillbehör är
laddning eventuellt inte möjlig.
Om laddning inte sker, även om den
bärbara enheten är placerad på
laddningsytan, ska skal och tillbehör tas
bort.
Säkerhetsanvisningar vid laddning
• Laddning kan inte genomföras om
den elektroniska nyckeln inte känns av
i bilen. Om en dörr öppnas och stängs
kan laddningen tillfälligt upphöra.
• Den trådlösa laddaren och den
bärbara enheten kan bli varma under
laddning. Det innebär ingen
funktionsstörning.
Om en bärbar enhet blir varm under
laddning och laddningen avstannar på
grund av skyddsfunktionen i den
bärbara enheten, vänta tills den
bärbara enheten svalnar och ladda
den igen.
6.4 Använda övriga invändiga funktioner
356

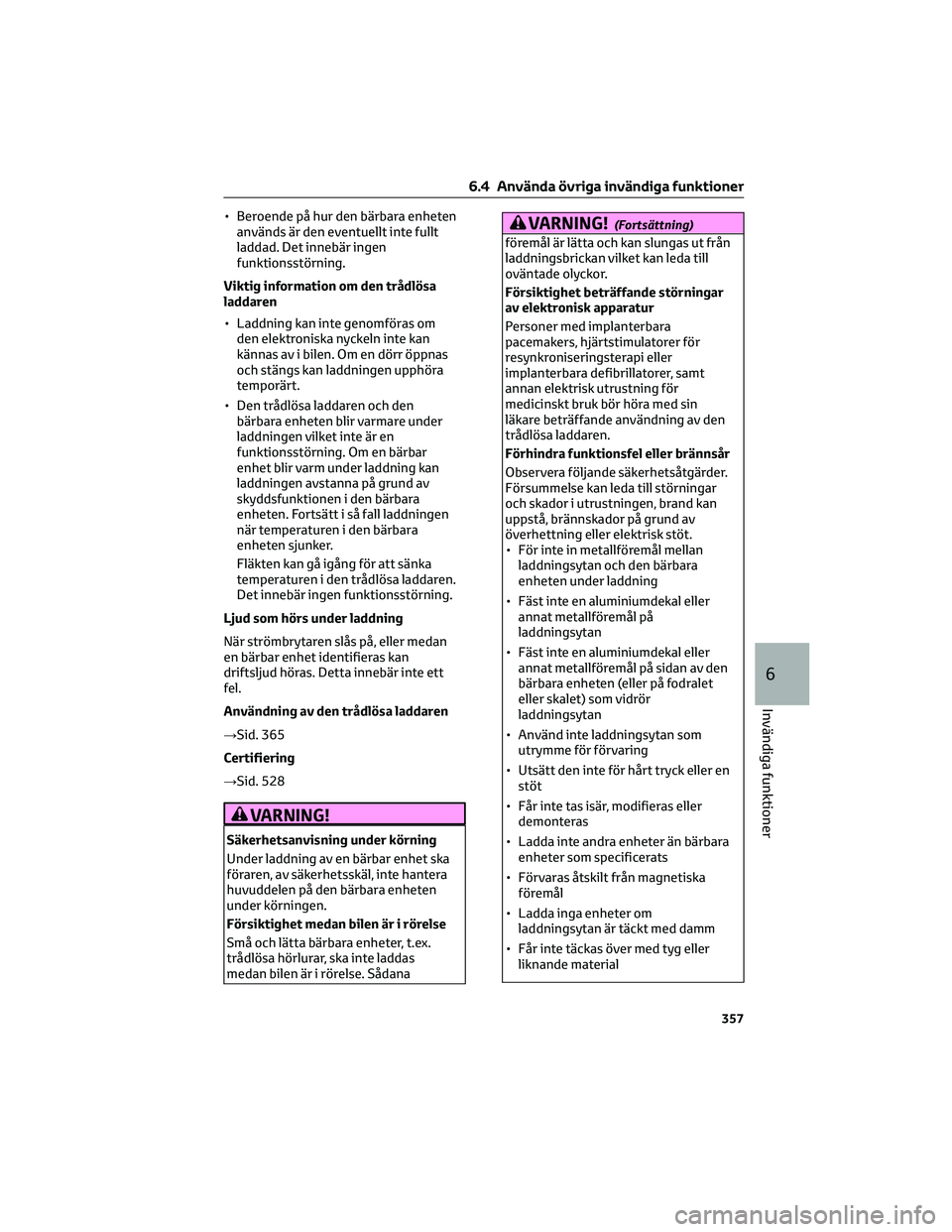

• Beroende på hur den bärbara enheten
används är den eventuellt inte fullt
laddad. Det innebär ingen
funktionsstörning.
Viktig information om den trådlösa
laddaren
• Laddning kan inte genomföras om
den elektroniska nyckeln inte kan
kännas av i bilen. Om en dörr öppnas
och stängs kan laddningen upphöra
temporärt.
• Den trådlösa laddaren och den
bärbara enheten blir varmare under
laddningen vilket inte är en
funktionsstörning. Om en bärbar
enhet blir varm under laddning kan
laddningen avstanna på grund av
skyddsfunktionen i den bärbara
enheten. Fortsätt i så fall laddningen
när temperaturen i den bärbara
enheten sjunker.
Fläkten kan gå igång för att sänka
temperaturen i den trådlösa laddaren.
Det innebär ingen funktionsstörning.
Ljud som hörs under laddning
När strömbrytaren slås på, eller medan
en bärbar enhet identifieras kan
driftsljud höras. Detta innebär inte ett
fel.
Användning av den trådlösa laddaren
→Sid. 365
Certifiering
→Sid. 528
VARNING!
Säkerhetsanvisning under körning
Under laddning av en bärbar enhet ska
föraren, av säkerhetsskäl, inte hantera
huvuddelen på den bärbara enheten
under körningen.
Försiktighet medan bilen är i rörelse
Små och lätta bärbara enheter, t.ex.
trådlösa hörlurar, ska inte laddas
medan bilen är i rörelse. Sådana
VARNING!(Fortsättning)
föremål är lätta och kan slungas ut från
laddningsbrickan vilket kan leda till
oväntade olyckor.
Försiktighet beträffande störningar
av elektronisk apparatur
Personer med implanterbara
pacemakers, hjärtstimulatorer för
resynkroniseringsterapi eller
implanterbara defibrillatorer, samt
annan elektrisk utrustning för
medicinskt bruk bör höra med sin
läkare beträffande användning av den
trådlösa laddaren.
Förhindra funktionsfel eller brännsår
Observera följande säkerhetsåtgärder.
Försummelse kan leda till störningar
och skador i utrustningen, brand kan
uppstå, brännskador på grund av
överhettning eller elektrisk stöt.
• För inte in metallföremål mellan
laddningsytan och den bärbara
enheten under laddning
• Fäst inte en aluminiumdekal eller
annat metallföremål på
laddningsytan
• Fäst inte en aluminiumdekal eller
annat metallföremål på sidan av den
bärbara enheten (eller på fodralet
eller skalet) som vidrör
laddningsytan
• Använd inte laddningsytan som
utrymme för förvaring
• Utsätt den inte för hårt tryck eller en
stöt
• Får inte tas isär, modifieras eller
demonteras
• Ladda inte andra enheter än bärbara
enheter som specificerats
• Förvaras åtskilt från magnetiska
föremål
• Ladda inga enheter om
laddningsytan är täckt med damm
• Får inte täckas över med tyg eller
liknande material
6.4 Använda övriga invändiga funktioner
357
6
Invändiga funktioner

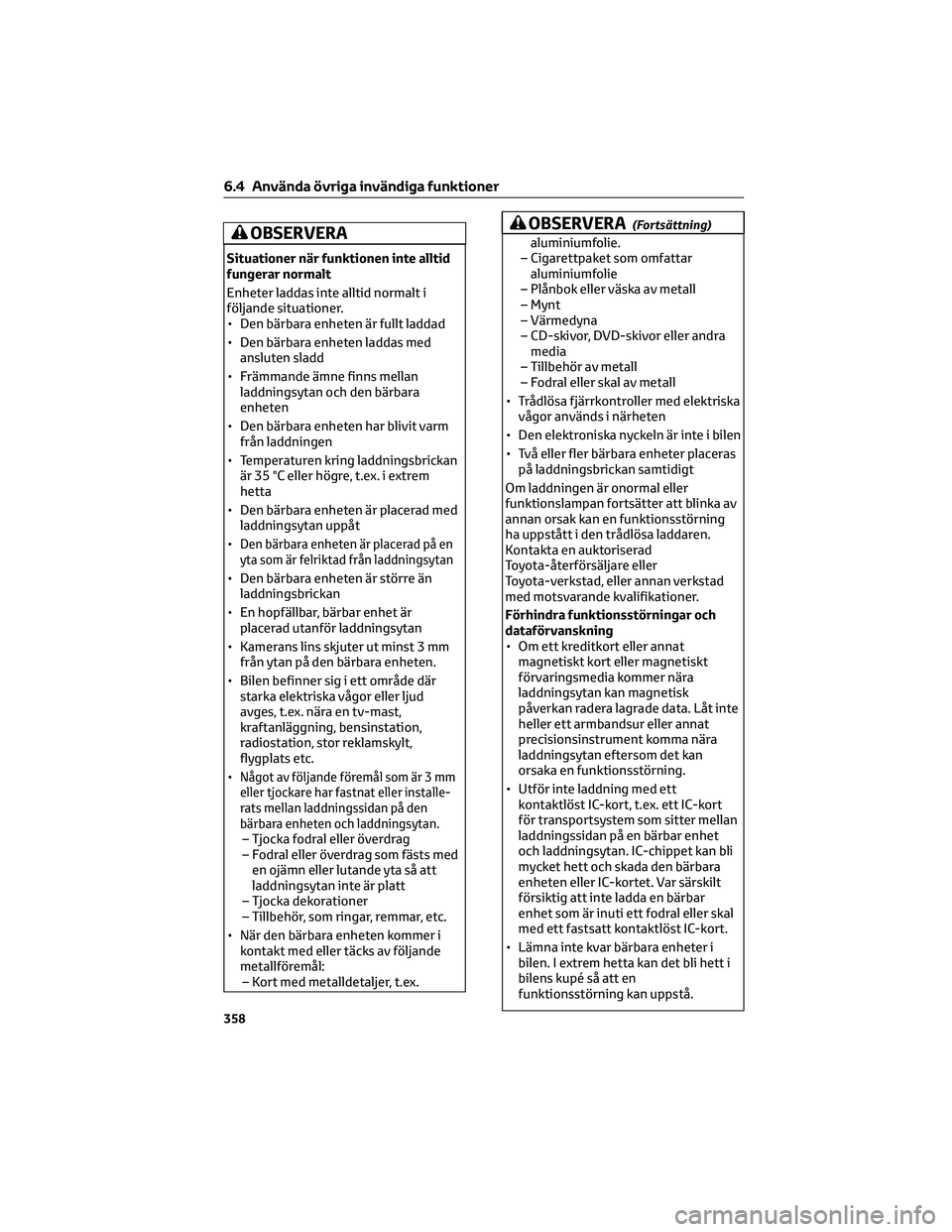

OBSERVERA
Situationer när funktionen inte alltid
fungerar normalt
Enheter laddas inte alltid normalt i
följande situationer.
• Den bärbara enheten är fullt laddad
• Den bärbara enheten laddas med
ansluten sladd
• Främmande ämne finns mellan
laddningsytan och den bärbara
enheten
• Den bärbara enheten har blivit varm
från laddningen
• Temperaturen kring laddningsbrickan
är 35 °C eller högre, t.ex. i extrem
hetta
• Den bärbara enheten är placerad med
laddningsytan uppåt
•
Den bärbara enheten är placerad på en
yta som är felriktad från laddningsytan
• Den bärbara enheten är större än
laddningsbrickan
• En hopfällbar, bärbar enhet är
placerad utanför laddningsytan
• Kamerans lins skjuter ut minst 3 mm
från ytan på den bärbara enheten.
• Bilen befinner sig i ett område där
starka elektriska vågor eller ljud
avges, t.ex. nära en tv-mast,
kraftanläggning, bensinstation,
radiostation, stor reklamskylt,
flygplats etc.
•
Något av följande föremål som är 3 mm
eller tjockare har fastnat eller installe-
rats mellan laddningssidan på den
bärbara enheten och laddningsytan.
– Tjocka fodral eller överdrag
– Fodral eller överdrag som fästs med
en ojämn eller lutande yta så att
laddningsytan inte är platt
– Tjocka dekorationer
– Tillbehör, som ringar, remmar, etc.
• När den bärbara enheten kommer i
kontakt med eller täcks av följande
metallföremål:
– Kort med metalldetaljer, t.ex.
OBSERVERA(Fortsättning)
aluminiumfolie.
– Cigarettpaket som omfattar
aluminiumfolie
– Plånbok eller väska av metall
– Mynt
– Värmedyna
– CD-skivor, DVD-skivor eller andra
media
– Tillbehör av metall
– Fodral eller skal av metall
• Trådlösa fjärrkontroller med elektriska
vågor används i närheten
• Den elektroniska nyckeln är inte i bilen
• Två eller fler bärbara enheter placeras
på laddningsbrickan samtidigt
Om laddningen är onormal eller
funktionslampan fortsätter att blinka av
annan orsak kan en funktionsstörning
ha uppstått i den trådlösa laddaren.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Förhindra funktionsstörningar och
dataförvanskning
• Om ett kreditkort eller annat
magnetiskt kort eller magnetiskt
förvaringsmedia kommer nära
laddningsytan kan magnetisk
påverkan radera lagrade data. Låt inte
heller ett armbandsur eller annat
precisionsinstrument komma nära
laddningsytan eftersom det kan
orsaka en funktionsstörning.
• Utför inte laddning med ett
kontaktlöst IC-kort, t.ex. ett IC-kort
för transportsystem som sitter mellan
laddningssidan på en bärbar enhet
och laddningsytan. IC-chippet kan bli
mycket hett och skada den bärbara
enheten eller IC-kortet. Var särskilt
försiktig att inte ladda en bärbar
enhet som är inuti ett fodral eller skal
med ett fastsatt kontaktlöst IC-kort.
• Lämna inte kvar bärbara enheter i
bilen. I extrem hetta kan det bli hett i
bilens kupé så att en
funktionsstörning kan uppstå.
6.4 Använda övriga invändiga funktioner
358
