TOYOTA BZ4X 2022 Bruksanvisningar (in Swedish)

9.1 Specifikationer.............440
9.1.1 Information om underhåll.....440
9.2 Specialinställning............445
9.2.1 Anpassningsbara funktioner....445
9.3Nollställning...............455
9.3.1 Funktioner som ska nollställas . . .455
Fordonsspecifikationer9
439

9.1 Specifikationer
9.1.1 Information om underhåll
Mått och vikt
Total längd 4690 mm
Totalbredd 1860 mm
Totalhöjd
*11650 mm
Axelavstånd 2850 mm
SpårviddFram 1600 mm
Bak 1610 mm
Totalvikt2465 kg
*2
2550 kg*3
Max. tillåtet axeltryckFram 1355 kg
Bak1355 kg*2
1400 kg*3
Kultryck*475 kg
Släpvagnsvikt*4750 kg
*1Olastat fordon
*22WD-modeller
*3AWD-modeller
*4Modeller med draganordning
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen.
Endast högerstyrda bilar: Numret
återfinns på instrumentpanelens övre
vänstra sida.Numret anges också på tillverkarens
typskylt.
9.1 Specifikationer
440

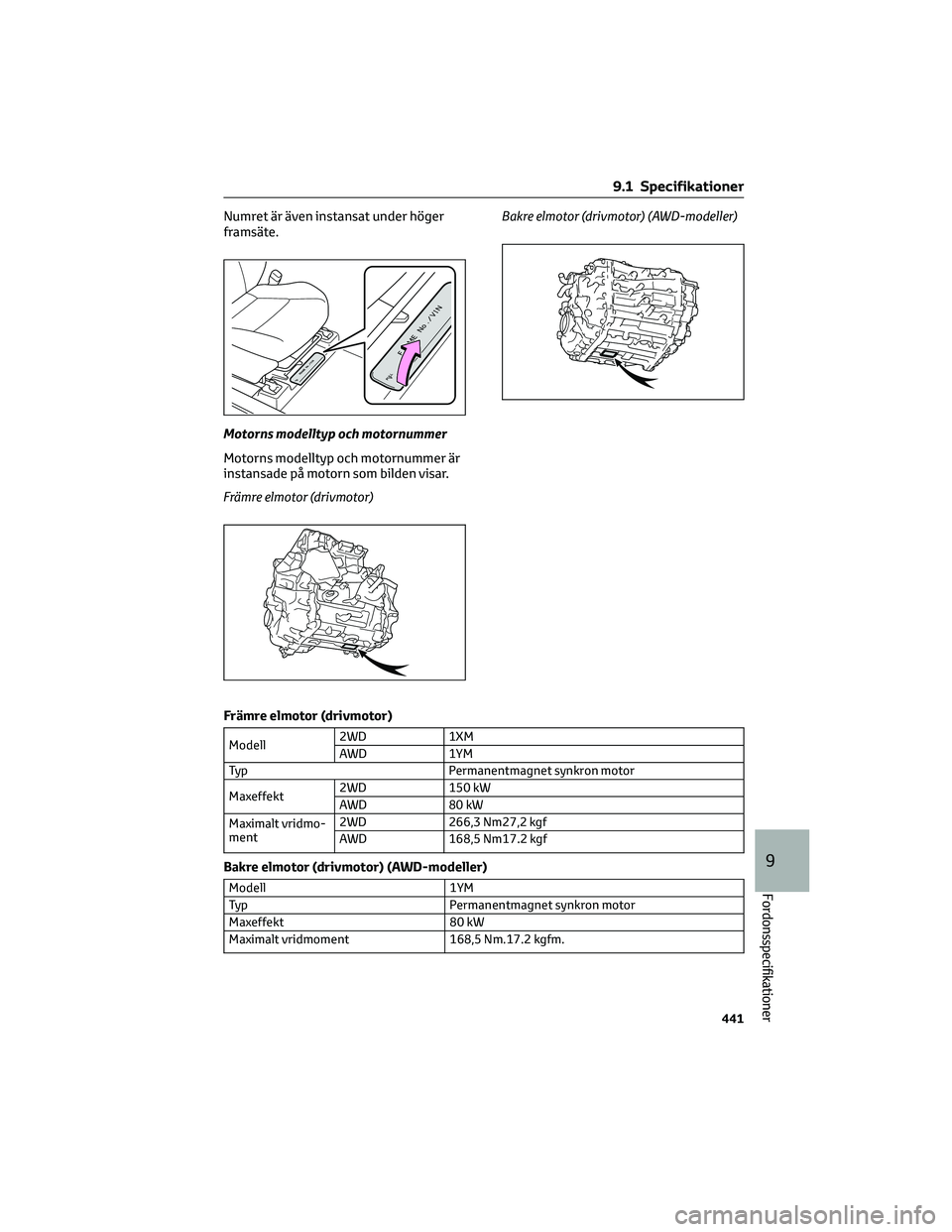

Numret är även instansat under höger
framsäte.
Motorns modelltyp och motornummer
Motorns modelltyp och motornummer är
instansade på motorn som bilden visar.
Främre elmotor (drivmotor)Bakre elmotor (drivmotor) (AWD-modeller)
Främre elmotor (drivmotor)
Modell 2WD 1XM
AWD 1YM
Typ Permanentmagnet synkron motor
Maxeffekt 2WD 150 kW
AWD 80 kW
Maximalt vridmo-
ment 2WD 266,3 Nm27,2 kgf
AWD 168,5 Nm17.2 kgf
Bakre elmotor (drivmotor) (AWD-modeller)
Modell
1YM
Typ Permanentmagnet synkron motor
Maxeffekt 80 kW
Maximalt vridmoment 168,5 Nm.17.2 kgfm.
9.1 Specifikationer
441
9

Fordonsspecifikationer

Drivbatteri
Typ Litiumjonbatteri
Spänning 3,7 V/cell
Volym 201 Ah
Antal 96 celler
Nominell spänning 355,2 V
Kylsystem
Volym*15,9 liter*2
7,4 liter*3
KylarvätskaDu kan använda någon av följande:
■“Toyota Genuine Traction Battery Coolant”
■Likvärdig etylenglykolbaserad kylvätska,
kylvätska med låg elektrisk ledningsförmåga av
hög kvalitet som inte innehåller amin och borat
med azoltillsatser.
Använd inte enbart vatten.
*1Kylarvätskans volym anges som referensmått. Om kylvätskan behöver bytas ska du
kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
*22WD-modeller
*3AWD-modeller
OBSERVERA
Kylsystemets kylvätska
För att maximera drivbatteriets
kylsystems prestanda och begränsa
risken av kortslutning i batteriet och
andra skador på bilen rekommenderar
Toyota användning av "Toyota Genuine
Traction Battery Coolant" eller likvärdig
etylenglykolbaserad kylarvätska,
kylvätska med låg elektrisk
ledningsförmåga som inte innehåller
amin och borat med azoltillsatser.
Toyota kan inte garantera att
användning av annan produkt än
“Toyota Genuine Traction Battery
Coolant” förhindrar risken för
kortslutning i batteriet eller annan
skada.
Använd aldrig vatten eftersom det
orsakar skador.
Återanvänd inte kylvätska som har
tappats ur kylaren.
OBSERVERA(Fortsättning)
9.1 Specifikationer
442

Värmesystem
Volym4,0 liter
Kylarvätska Du kan använda någon av följande:
■
"Toyota Super Long Life Coolant"
■ Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin, nitrit
eller borat med Hybrid Organic Acid-teknik med
lång livslängd
Använd inte enbart vatten.
Elsystem
12-voltsbatteri
Elektrolytens densitet vid 20 °C: 1,250 eller högre
Om elektrolytens densitet är lägre än standardvärdet
ska 12-voltsbatteriet laddas upp.
Laddströmstyrka:
Snabbladdning
Normalladdning Max. 15 A
Max. 5 A
Främre eAxle
Oljevolym*3,9 liter
Oljetyp e-Transaxle Fluid TE
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Typ av oljetyp för främre eAxle
Användning av annan växellådsolja är ovanstående typ kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada främre eAxle i din bil.
Bakre eAxle (Modeller med AWD)
Oljevolym*3,1 liter
Oljetyp e-Transaxle Fluid TE
*Vätskekapaciteten anges som referensmått. Om kylvätskan behöver bytas ska du
kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
OBSERVERA
Oljetyp för bakre eAxle
Användning av annan växellådsolja är ovanstående typ kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada bakre eAxle i din bil.
9.1 Specifikationer
443
9

Fordonsspecifikationer

Bromsar
Pedalens avstånd till golvet*1Min. 58 mm*3
Min. 62 mm*4
Pedalspel 1,0 - 6,0 mm
Parkeringsbroms, kontrollampa
*2
Tryck på parkeringsbromsens reglage i 1–4 sekunder:
slocknar
Dra i parkeringsbromsens reglage i 1–4 sekunder:
tänds
OljetypSAE J1703 eller FMVSS No.116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
*1Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och EV-systemet
är igång.
*2Kom ihåg att kontrollera att bromssystemets varningslampa (gul) inte tänds. (Om
bromssystemets varningslampa tänds, se sid. 408.)
*3Vänsterstyrda modeller
*4Högerstyrda modeller
Styrning
Fritt spel Mindre än 30 mm
Däck och fälgar
18-tumsdäck
Däckdimension 235/60R18 103H
Däcktryck
(Rekommenderat lufttryck för kalla
däck)Fram: 260 kPa (2,6 kgf/cm
2eller bar)
Bak: 260 kPa (2.6 kgf/cm2eller bar)
Fälgdimension 18×7 1/2 J
Hjulmutter, åtdragningsmoment 140 Nm 14,3 kgf
20-tumsdäck
Däckdimension 235/50R20 104V XL
Däcktryck
(Rekommenderat lufttryck för kalla
däck)Fram: 260 kPa (2,6 kgf/cm
2eller bar)
Bak: 260 kPa (2.6 kgf/cm2eller bar)
Fälgdimension 20×71/2J
Hjulmutter, åtdragningsmoment 140 Nm 14,3 kgf
Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör i hastigheter under
100 km/tim.
9.1 Specifikationer
444

9.2 Specialinställning
9.2.1 Anpassningsbara
funktioner
I din bil finns ett antal elektroniska
funktioner som kan ställas in efter eget
önskemål. Inställningarna av dessa
funktioner kan ändras med
informationsdisplayen,
multimediasystemet eller hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Anpassningsbara bilfunktioner
Ändringar som utförs på
informationsdisplayen1. Tryck på
ellerpå ratten och
välj.
2. Tryck på
ellerpå ratten för att
välja funktionen.
3. För att växla funktionen På/Av, tryck på symbolen
för att växla till
önskad inställning.
4. Håll
intryckt och visa
inställningsskärmen för att göra
detaljerad inställning av funktionen.
Metoden för detaljerad inställning
varierar för varje skärm. Se
rekommendationstexten som visas på
skärmen.
Tryck på
för att gå tillbaka till
föregående skärm eller lämna läget
för specialinställning.
Ändringar via multimediasystemet 1. Välj
på huvudmenyn
2. Välj "Vehicle customize".
3. Välj önskad inställning enligt displayen.
Ett antal inställningar kan ändras.
Se ytterligare uppgifter i listan över
inställningar som kan ändras. Vid anpassning med
multimediasystemet eller
informationsdisplayen
Stanna bilen på en säker plats, ansätt
parkeringsbromsen och ändra växelläge
till P. Undvik att 12-voltsbatteriet laddas
ur genom att låta EV-systemet vara igång
medan funktionerna specialinställs.
OBSERVERA
När specialinställning utförs
För att undvika att 12-voltsbatteriet
laddas ur ska EV-systemet vara i gång
medan specialinställningarna utförs.
9.2 Specialinställning
445
9

Fordonsspecifikationer

Anpassningsbara funktioner
Vissa funktionsinställningar ändras samtidigt med specialinställning av andra funktioner.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för ytterligare information.
AInställningar som kan ändras med multimediasystemet
BInställningar som kan ändras via informationsdisplayen
CInställningar som kan ändras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler:O=Tillgänglig, — = Inte tillgänglig
Larm (→Sid. 56)
Funktion Standardinställning Anpassad inställningABC
Avaktiverar larmet när
dörrarna låses upp med
den mekaniska nyckelnAvstängd På — — O
Laddningssystem (→Sid. 91, Sid. 98)
Funktion Standardinställning Anpassad inställningABC
Laddströmstyrka MAX8A
OO –
16A
Laddningsgräns Full90%
OO – 80%
70%
60%
50%
DC-laddstyrka MAX125 kW
OO – 100 kW
75 kW
50 kW
Batterikylning På Avstängd O O –
Instrument, mätare och informationsdisplay (→Sid. 130, Sid. 133)
Funktion*1Standardinställning Anpassad inställningABC
Språk*2Svenska Utom engelska*3—O—
Enheter
*2km (kWh/100 km)km (km/kWh)
—O—
miles (miles/kWh)
KraftförbrukningSnitt totalt (Genom-
snittlig kraftförbrukning
[efter nollställning])Snitt resa (Genomsnitt-
lig kraftförbrukning
[efter start])—O—
Ljudsystemslänkad dis-
playPå Avstängd — O —
AWD-system, display
*4På Avstängd — O —
9.2 Specialinställning
446

Funktion*1Standardinställning Anpassad inställningABC
Typ av körinfoEfter startEfter nollställning — O —
Färdinformationsfunk- tioner SträckaMedelhastighet
—O—
Total tid
Popup-display PåAvstängd — O —
Stängningsdisplay FörarinfoLaddningsschema — O —
Förslagsfunktion PåPå (när bilen har stan-
nat) O—O
Avstängd
*1För ytterligare information om respektive funktion: →Sid. 135
*2Grundinställningen varierar mellan olika länder.
*3Tillgängliga språk kan variera beroende på region.
*4I förekommande fall
Påminnare för baksätet (→Sid. 142)
Funktion Standardinställ-
ning Anpassad inställ-
ningABC
Indikering för att förhindra fel-aktig placering på baksätet På Avstängd — O —
Dörrlås (→Sid. 140, Sid. 430)
FunktionStandardinställ-
ning Anpassad inställ-
ningABC
Upplåsning med mekanisk nyckel Alla dörrar låses upp
samtidigt Förardörren låses
upp i ett steg, alla dörrar låses upp i två steg —— O
Dörrlåsning länkad till hastig- heten På
Avstängd O — O
Dörrlåsning länkad till växelläget Avstängd PåO — O
Dörrupplåsning länkad till växel- läget Avstängd
PåO — O
Upplåsning länkad till förardörren På Avstängd O — O
Elbaklucka*(→Sid. 147)
FunktionStandardinställ-
ning Anpassad inställ-
ningABC
Elbaklucka, öppningsläge 51 till 4 — O —
Manövrera elbakluckan PåAvstängd — O —
Summertonens ljudvolym Nivå 3Nivå 1
—O—
Nivå 2
Summerton AvstängdPå — — O
9.2 Specialinställning
447
9

Fordonsspecifikationer

FunktionStandardinställ-
ningAnpassad inställ-
ningABC
Elbaklucka med handsfree-
funktion (sparksensor)*På Avstängd — O O
Insparkssummer (sparksensor)
*På Avstängd — — O
Elbaklucka med handsfree-
funktion (sparksensor) när start-
knappen är i avstängt läge
*På Avstängd — — O
*I förekommande fall
Elektroniskt lås- och startsystem och fjärrkontroll (→Sid. 139, Sid. 157)
FunktionStandardinställ-
ningAnpassad inställ-
ningABC
Tiden innan den automatiska
dörrlåsfunktionen aktiveras om
dörren inte öppnas efter att den
låsts upp30 sekunder60 sekunder
—— O
120 sekunder
Öppen dörr, varningssummer På Avstängd — — O
Elektroniskt lås- och startsystem (→Sid. 157)
FunktionStandardinställ-
ningAnpassad inställ-
ningABC
Elektroniskt lås- och startsystem På Avstängd O — O
Anpassad dörrupplåsning Alla dörrar Förardörren O — O
Tiden innan alla dörrarna låses
upp när man håller i förardörrens
dörrhandtag2 sekunderAvstängd
—— O 1,5 sekunder
2,5 sekunder
Antal på varandra följande dörr-
låsningarEfter önskemål 2 gånger — — O
Trådlös fjärrkontroll (→Sid. 139)
FunktionStandardinställ-
ningAnpassad inställ-
ningABC
Trådlös fjärrkontroll På Avstängd — — O
UpplåsningAlla dörrar låses upp
samtidigtFörardörren låses
upp i ett steg, alla
dörrar låses upp i
två stegO—O
Funktionen som aktiverar knap-
pen
på fjärrkontrollen
när dörren låses (→Sid. 147)
*
AvstängdPå (Låsa upp alla
dörrar)
—— O
På (Låsa upp enbart
bakluckan)
*I förekommande fall
9.2 Specialinställning
448
