TOYOTA BZ4X 2022 Bruksanvisningar (in Swedish)

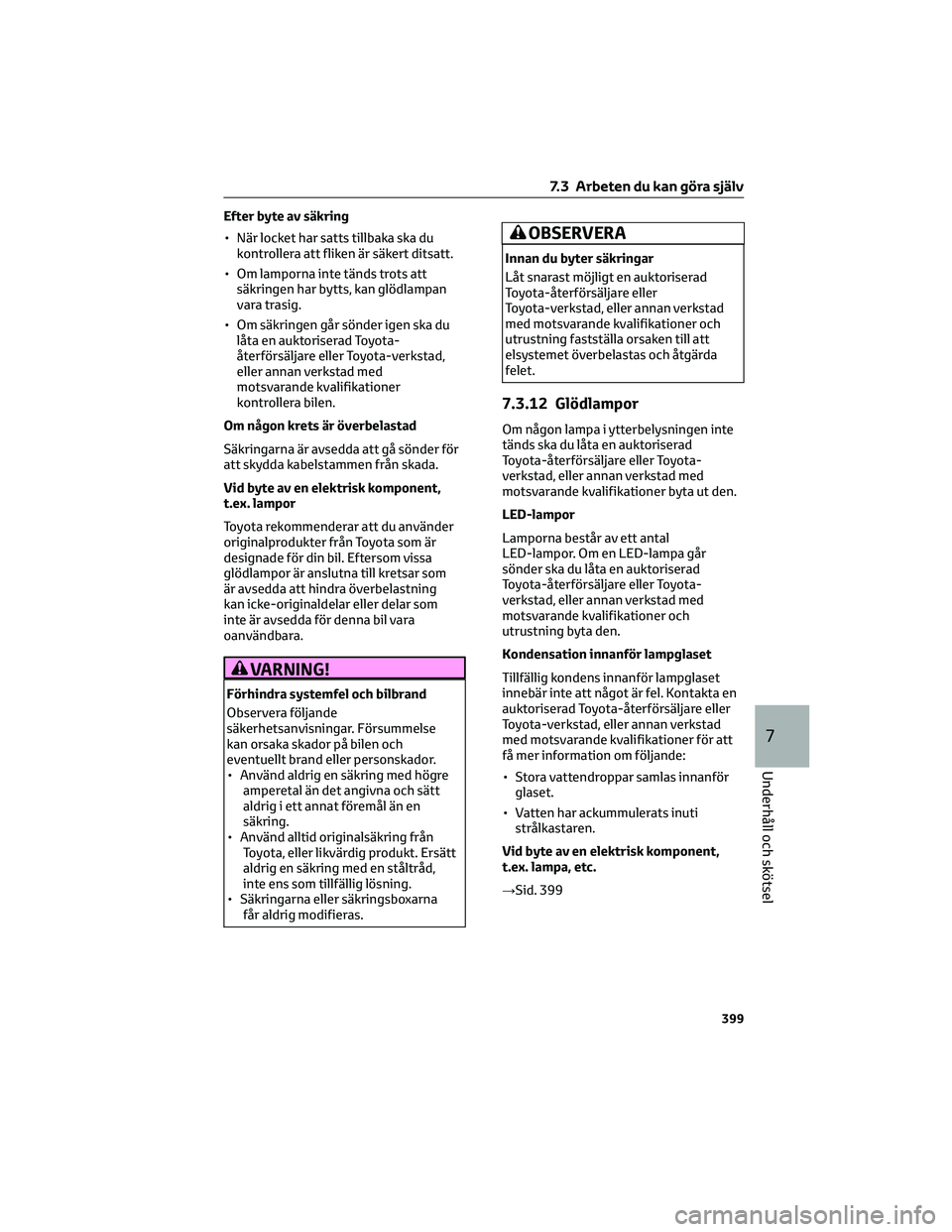

Efter byte av säkring
• När locket har satts tillbaka ska du
kontrollera att fliken är säkert ditsatt.
• Om lamporna inte tänds trots att
säkringen har bytts, kan glödlampan
vara trasig.
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av en elektrisk komponent,
t.ex. lampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.
VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
7.3.12 Glödlampor
Om någon lampa i ytterbelysningen inte
tänds ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer byta ut den.
LED-lampor
Lamporna består av ett antal
LED-lampor. Om en LED-lampa går
sönder ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning byta den.
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
• Stora vattendroppar samlas innanför
glaset.
• Vatten har ackummulerats inuti
strålkastaren.
Vid byte av en elektrisk komponent,
t.ex. lampa, etc.
→Sid. 399
7.3 Arbeten du kan göra själv
399
7
Underhåll och skötsel

7.3 Arbeten du kan göra själv
400

8.1 Viktig information............402
8.1.1 Varningsblinkers..........402
8.1.2 Om du måste få stopp på bilen
i en akut situation.........402
8.1.3 Om bilen befinner sig under vatten
eller vatten på vägen stiger....403
8.2 Åtgärder i en nödsituation.......403
8.2.1 Om bilen måste bogseras.....403
8.2.2 Om du tycker att något är fel....407
8.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......408
8.2.4 Om ett varningsmeddelande visas .414
8.2.5 Om du får punktering.......419
8.2.6 Om EV-systemet inte startar....429
8.2.7 Om du tappar bort nycklarna....430
8.2.8 Om laddningsluckorna inte kan
öppnas..............430
8.2.9 Den elektroniska nyckeln fungerar
inte på rätt sätt..........430
8.2.10 Om 12-voltsbatteriet är urladdat .432
8.2.11Ombilenöverhettas.......435
8.2.12 Om bilen fastnar.........437
Om problem uppstår8
401

8.1 Viktig information
8.1.1 Varningsblinkers
Varningsblinkers används till att varna
andra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat
problem.
Användaranvisningar
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
Varningsblinkers
• Om varningsblinkers används en
längre tid medan EV-systemet inte är
igång (medan "READY"-indikatorn
inte är tänd) kan 12-voltsbatteriet
laddas ur.
• Om krockkuddarna utlöses (blåses
upp) eller om bilen utsätts för en
kraftig stöt bakifrån aktiveras
varningsblinkers automatiskt.
Varningsblinkers stängs av
automatiskt efter cirka 20 minuter.
Tryck på knappen två gånger för att
stänga av varningsblinkers manuellt.
(Varningsblinkers slocknar eventuellt
inte automatiskt beroende på hur hård
sammanstötningen är och
förhållandena vid kollisionen.)
8.1.2 Om du måste få stopp på
bilen i en akut situation
Endast i en akut situation, som när det
blir omöjligt att få stopp på bilen på
normalt sätt, får du använda följande
metod för att stanna bilen:
Stanna bilen
1. Trampa ned bromspedalen stadigt med
båda fötter och trampa ner ordentligt.
Pumpa inte på bromspedalen upprepade
gånger eftersom då behövs ytterligare
kraft att sakta ner bilen.
2. Ändra växelläget till N.
Om växelläget ändras till N
3. Stanna bilen på en säker plats vid
vägen när du saktat ner.
4. Stäng av EV-systemet.
Om växelläget inte kan ändras till N
3. Fortsätt att trampa ner bromspedalen
med båda fötterna för att minska
körhastigheten så mycket som möjligt.
4. För att stanna EV-systemet, håll
startknappen intryckt i minst 2 sekunder i
följd, eller tryck snabbt på den minst
3 gånger i följd.
5. Stanna bilen på en säker plats vid
vägen.
8.1 Viktig information
402

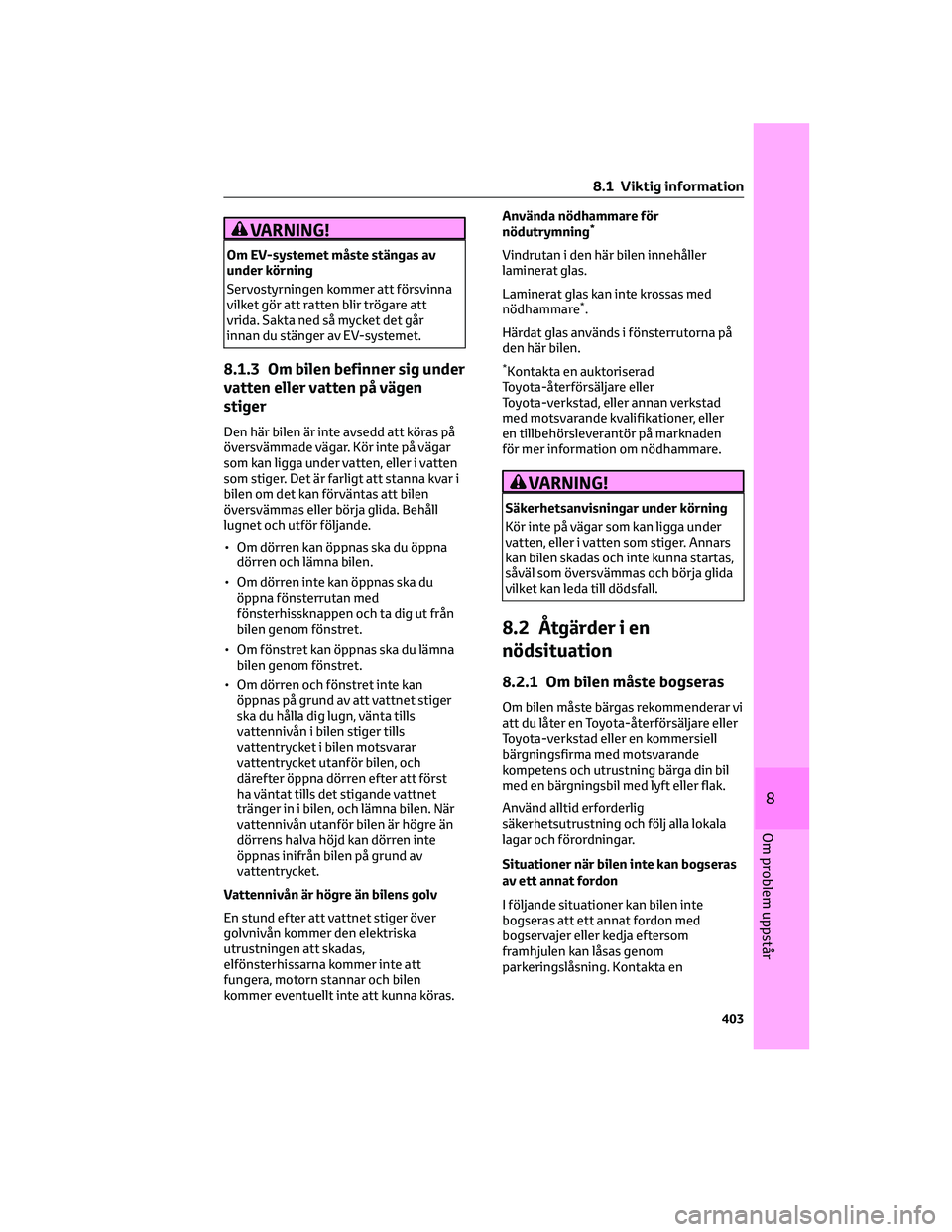

VARNING!
Om EV-systemet måste stängas av
under körning
Servostyrningen kommer att försvinna
vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går
innan du stänger av EV-systemet.
8.1.3 Om bilen befinner sig under
vatten eller vatten på vägen
stiger
Den här bilen är inte avsedd att köras på
översvämmade vägar. Kör inte på vägar
som kan ligga under vatten, eller i vatten
som stiger. Det är farligt att stanna kvar i
bilen om det kan förväntas att bilen
översvämmas eller börja glida. Behåll
lugnet och utför följande.
• Om dörren kan öppnas ska du öppna
dörren och lämna bilen.
• Om dörren inte kan öppnas ska du
öppna fönsterrutan med
fönsterhissknappen och ta dig ut från
bilen genom fönstret.
• Om fönstret kan öppnas ska du lämna
bilen genom fönstret.
• Om dörren och fönstret inte kan
öppnas på grund av att vattnet stiger
ska du hålla dig lugn, vänta tills
vattennivån i bilen stiger tills
vattentrycket i bilen motsvarar
vattentrycket utanför bilen, och
därefter öppna dörren efter att först
ha väntat tills det stigande vattnet
tränger in i bilen, och lämna bilen. När
vattennivån utanför bilen är högre än
dörrens halva höjd kan dörren inte
öppnas inifrån bilen på grund av
vattentrycket.
Vattennivån är högre än bilens golv
En stund efter att vattnet stiger över
golvnivån kommer den elektriska
utrustningen att skadas,
elfönsterhissarna kommer inte att
fungera, motorn stannar och bilen
kommer eventuellt inte att kunna köras.Använda nödhammare för
nödutrymning
*
Vindrutan i den här bilen innehåller
laminerat glas.
Laminerat glas kan inte krossas med
nödhammare
*.
Härdat glas används i fönsterrutorna på
den här bilen.
*Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer, eller
en tillbehörsleverantör på marknaden
för mer information om nödhammare.
VARNING!
Säkerhetsanvisningar under körning
Kör inte på vägar som kan ligga under
vatten, eller i vatten som stiger. Annars
kan bilen skadas och inte kunna startas,
såväl som översvämmas och börja glida
vilket kan leda till dödsfall.
8.2 Åtgärder i en
nödsituation
8.2.1 Om bilen måste bogseras
Om bilen måste bärgas rekommenderar vi
att du låter en Toyota-återförsäljare eller
Toyota-verkstad eller en kommersiell
bärgningsfirma med motsvarande
kompetens och utrustning bärga din bil
med en bärgningsbil med lyft eller flak.
Använd alltid erforderlig
säkerhetsutrustning och följ alla lokala
lagar och förordningar.
Situationer när bilen inte kan bogseras
av ett annat fordon
I följande situationer kan bilen inte
bogseras att ett annat fordon med
bogservajer eller kedja eftersom
framhjulen kan låsas genom
parkeringslåsning. Kontakta en
8.1 Viktig information
403
8
Om problem uppstår

auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• En funktionsstörning har uppstått i
växellådans styrsystem. (→Sid. 191,
Sid. 418)
• En funktionsstörning har uppstått i
startspärrsystemet. (→Sid. 55)
• En funktionsstörning har uppstått i
det elektroniska lås- och
startsystemet. (→Sid. 430)
• 12-voltsbatteriet är urladdat.
(→Sid. 432)
Situationer när en återförsäljare måste
kontaktas före bogsering
Följande kan tyda på fel i växellådan. Före
bogsering, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
• EV-systemets varningsmeddelande
visas på informationsdisplayen och
bilen rör sig inte.
• Bilen ger ifrån sig ovanliga ljud.
Bärgningsbil med hjullyft
Framifrån (modeller med 2WD)
Lossa parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 197)Framifrån (modeller med AWD)
Använd en rullvagn under bakhjulen.
Bakifrån
Använd en rullvagn under framhjulen.
VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Under bogsering av bilen
Modeller med 2WD
Bilen måste transporteras med
framhjulen upplyfta eller med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med framhjulen på marken kan
drivlinan och tillhörande delar skadas,
eller elektricitet som genereras från
elmotorn kan orsaka brand beroende
på typen av skada eller
funktionsstörning.
8.2 Åtgärder i en nödsituation
404

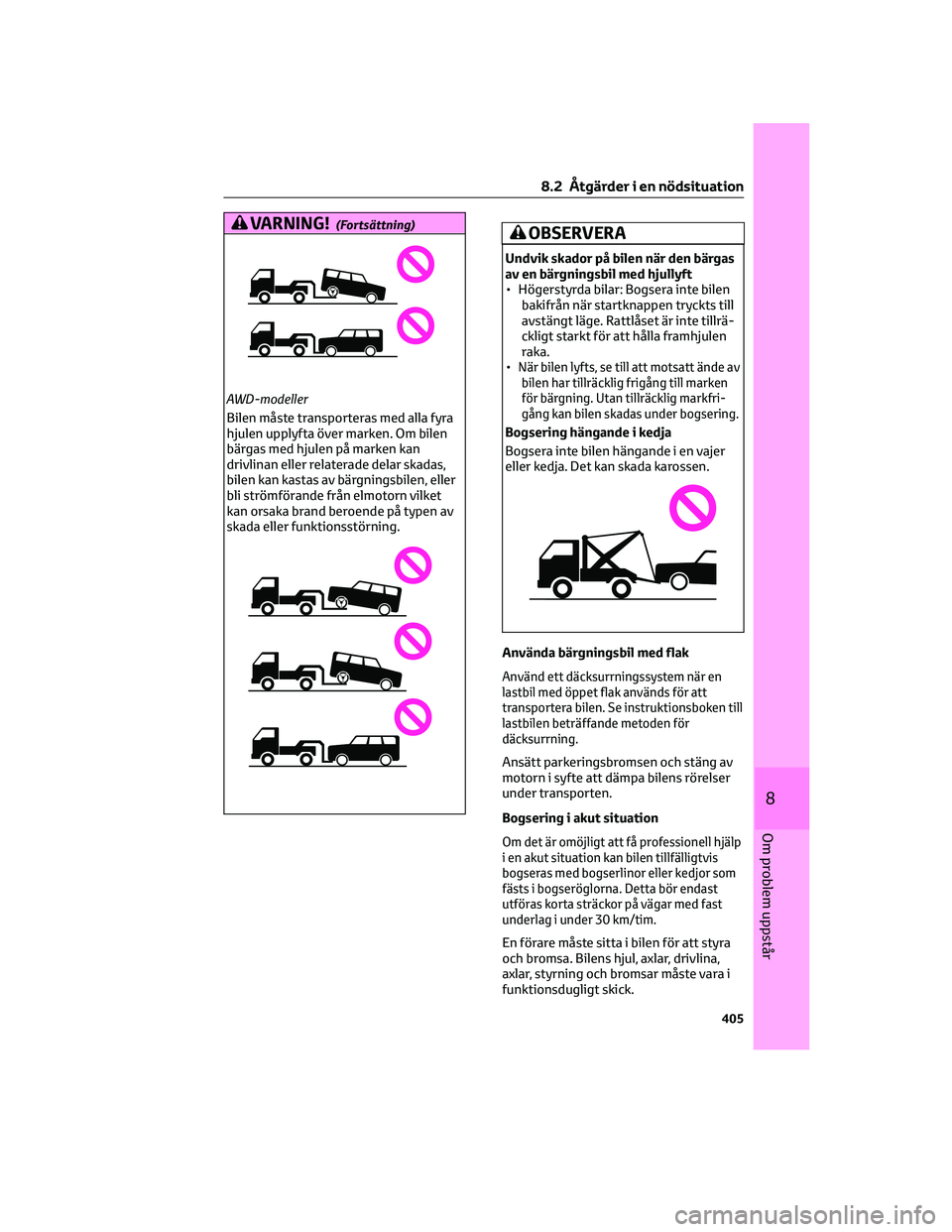

VARNING!(Fortsättning)
AWD-modeller
Bilen måste transporteras med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med hjulen på marken kan
drivlinan eller relaterade delar skadas,
bilen kan kastas av bärgningsbilen, eller
bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
OBSERVERA
Undvik skador på bilen när den bärgas
av en bärgningsbil med hjullyft
• Högerstyrda bilar: Bogsera inte bilen
bakifrån när startknappen tryckts till
avstängt läge. Rattlåset är inte tillrä-
ckligt starkt för att hålla framhjulen
raka.
•
När bilen lyfts, se till att motsatt ände av
bilen har tillräcklig frigång till marken
för bärgning. Utan tillräcklig markfri-
gång kan bilen skadas under bogsering.
Bogsering hängande i kedja
Bogsera inte bilen hängande i en vajer
eller kedja. Det kan skada karossen.
Använda bärgningsbil med flak
Använd ett däcksurrningssystem när en
lastbil med öppet flak används för att
transportera bilen. Se instruktionsboken till
lastbilen beträffande metoden för
däcksurrning.
Ansätt parkeringsbromsen och stäng av
motorn i syfte att dämpa bilens rörelser
under transporten.
Bogsering i akut situation
Om det är omöjligt att få professionell hjälp
i en akut situation kan bilen tillfälligtvis
bogseras med bogserlinor eller kedjor som
fästs i bogseröglorna. Detta bör endast
utföras korta sträckor på vägar med fast
underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra
och bromsa. Bilens hjul, axlar, drivlina,
axlar, styrning och bromsar måste vara i
funktionsdugligt skick.
8.2 Åtgärder i en nödsituation
405
8
Om problem uppstår

Bogsering vid nödfall
För att din bil ska kunna bogseras av ett
annat fordon måste bogseröglan vara
installerad på din bil. Montera
bogseröglan på följande sätt.
1. Ta fram hjulmutternyckeln och
bogseröglan. (→Sid. 387, Sid. 421)
2. Ta bort kåpan till bogseröglan med en
spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karossen,
som bilden visar.
3. För in bogseröglan i hålet och dra åt
den för hand.
4. Dra åt bogseröglan hårdare med en
hjulmutternyckel eller en hård
metallstång.5. Fäst bogservajrar eller kedjor säkert i
bogseröglan.
Var försiktig så att du inte skadar
karossen.
6. Sitt i bilen som ska bogseras och
starta EV-systemet.
Om EV-systemet inte startar ska
startknappen tryckas till
tändningsläge.
7. Ändra växelläget till N och lossa
parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 197)
Under bogsering
Om EV-systemet är avstängt, fungerar
inte servoassistansen för bromsar och
styrning, vilket gör det svårare att styra
och bromsa bilen.
Hjulmutternyckel
En hjulmutternyckel är installerad i
bagagerummet. (→Sid. 387, Sid. 421)
VARNING!
Observera följande
försiktighetsåtgärder. Försummelse
kan leda till svåra eller livshotande
skador.
Under bogsering
• Om bogservajrar eller kedjor används
vid bogsering ska plötsliga starter
etc., undvikas som kan belasta
bogseröglor, vajrar eller kedjor
alltför mycket. Bogseröglorna,
vajrarna eller kedjorna kan skadas,
avbrutna delar kan träffa människor
och orsaka allvarlig skada.
• Gör inget av följande:
Parkeringslåsmekanismen kan
spärras så att framhjulen låses vilket
kan leda till en olycka som resulterar
i svåra eller livshotande skador:
– Lossa förarens säkerhetsbälte och
öppna förardörren.
– Tryck startknappen till avstängt
läge.
8.2 Åtgärder i en nödsituation
406

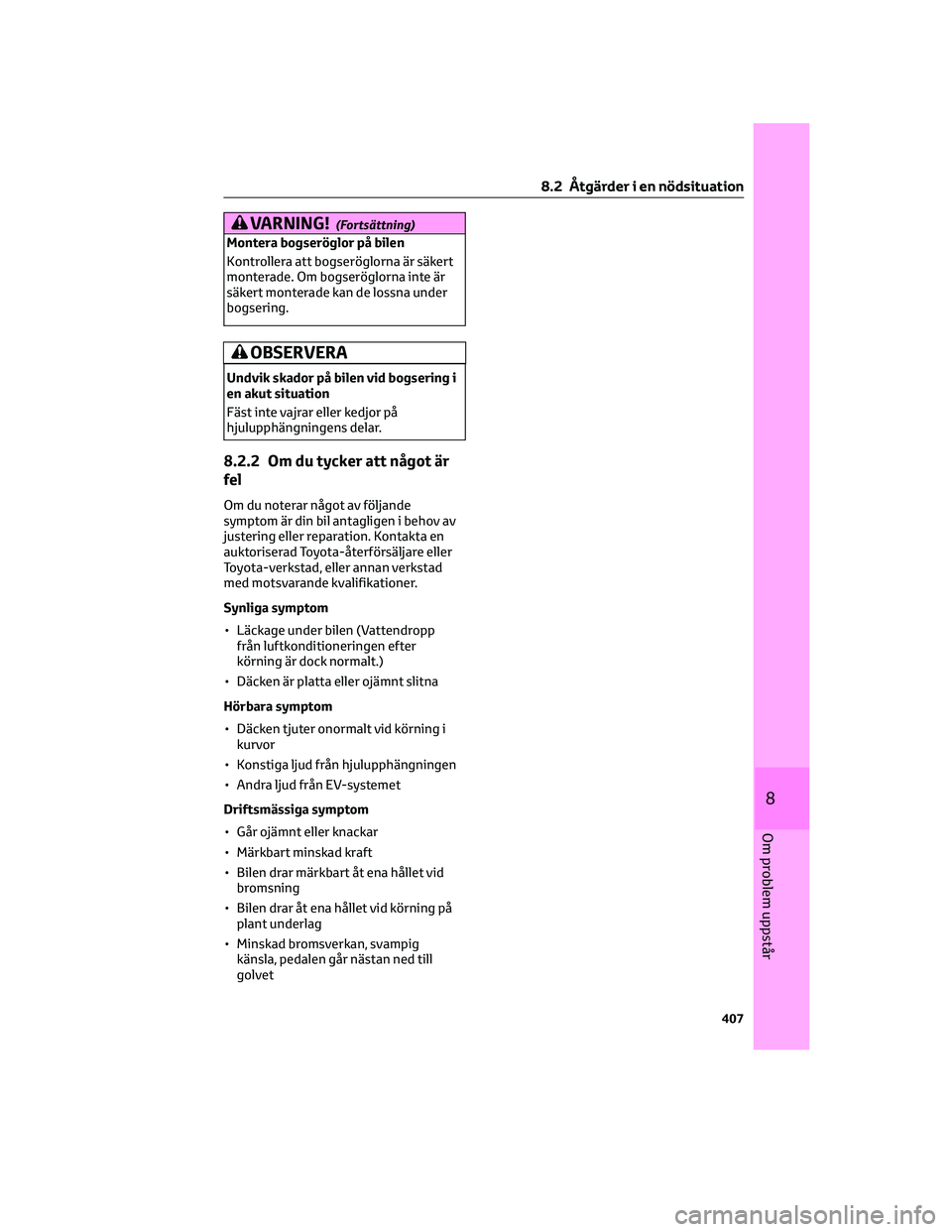

VARNING!(Fortsättning)
Montera bogseröglor på bilen
Kontrollera att bogseröglorna är säkert
monterade. Om bogseröglorna inte är
säkert monterade kan de lossna under
bogsering.
OBSERVERA
Undvik skador på bilen vid bogsering i
en akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
8.2.2 Om du tycker att något är
fel
Om du noterar något av följande
symptom är din bil antagligen i behov av
justering eller reparation. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Synliga symptom
• Läckage under bilen (Vattendropp
från luftkonditioneringen efter
körning är dock normalt.)
• Däcken är platta eller ojämnt slitna
Hörbara symptom
• Däcken tjuter onormalt vid körning i
kurvor
• Konstiga ljud från hjulupphängningen
• Andra ljud från EV-systemet
Driftsmässiga symptom
• Går ojämnt eller knackar
• Märkbart minskad kraft
• Bilen drar märkbart åt ena hållet vid
bromsning
• Bilen drar åt ena hållet vid körning på
plant underlag
• Minskad bromsverkan, svampig
känsla, pedalen går nästan ned till
golvet
8.2 Åtgärder i en nödsituation
407
8
Om problem uppstår

8.2.3 Om en varningslampa tänds eller en varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna tänds eller blinkar. Om en
lampa tänds eller blinkar, och därefter slocknar, betyder det inte att ett fel uppstått i
systemet. Om detta fortsätter ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer kontrollera bilen.
Åtgärder vid varningslampor eller varningssummer
Bromssystem, varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
(Röd)Indikerar att:
■Bromsvätskenivån är låg; eller
■Fel på bromssystemet
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer. Det
kan vara farligt att fortsätta köra.
Bromssystemets varningslampa
Varningslampa Detaljer/åtgärder
(gul)Indikerar funktionsstörning i:
â– Det regenerativa bromssystemet;
â– Det elektroniskt styrda bromssystemet; eller
â– Parkeringsbromssystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Laddningssystem, varningslampa*
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i bilens laddningssystem
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
*Den här lampan tänds på informationsdisplayen med ett meddelande.
SRS-varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
â– Krockkuddesystemet; eller
■Bältessträckarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
8.2 Åtgärder i en nödsituation
408
