side 1 TOYOTA BZ4X 2022 Instruksjoner for bruk (in Norwegian)

Til informasjon....................5
Slik leser du denne håndboken..........7
Lete opp et emne..................8
Bildeinnholdsfortegnelse.............9
1.SIKKERHET
1.1 Sikker bruk...................22
1.1.1 Før du begynner å kjøre.......22
1.1.2Forsikkerkjøring ...........23
1.1.3 Sikkerhetsbelter...........23
1.1.4 SRS-kollisjonsputer.........27
1.2 Barnesikkerhet................34
1.2.1 Manuelt av/på-system for
kollisjonspute.............34
1.2.2Hamedbarnibilen ..........35
1.2.3 Barneseter...............35
1.3 Nødassistanse.................48
1.3.1 eCall
*..................48
1.4 Tyverisikringssystem.............55
1.4.1 Startsperresystem..........55
1.4.2 Dobbelt låsesystem
*.........55
1.4.3 Alarm*.................56
2. Elektrisk bilsystem
2.1 Elektrisk bilsystem..............62
2.1.1 Funksjoner for elektrisk bilsystem . 62
2.1.2 Forholdsregler for elektrisk
bilsystem................65
2.1.3Kjøretipsforelektriskbil .......69
2.1.4Kjørerekkevidde ............70
2.2Lading .....................71
2.2.1 Ladeutstyr...............71
2.2.2 AC-ladekabel.............74
2.2.3 Låse og låse opp AC-ladekontakt . . 83
2.2.4Strømkildersomkanbrukes ....84
2.2.5 Lademetoder.............86
2.2.6Ladetips ................87
2.2.7 Godt å vite før lading.........88
2.2.8 Slik brukes lading med
vekselstrøm..............91
2.2.9 Slik brukes lading med likestrøm . . 98
2.2.10 Bruke ladetidsplanfunksjonen . 102
2.2.11 Bruke Mitt rom-modus......110
2.2.12 Soldrevet ladesystem
*......113
2.2.13Nårladingikkekanutføres ....116
3. Bilens statusinformasjon og
indikatorer
3.1 Instrumentpanel..............126
3.1.1 Indikatorer og varsellamper....126
3.1.2 Instrumenter og målere......130
3.1.3 Multiinformasjonsdisplay.....133
4. Før du begynner å kjøre
4.1 Informasjon om nøkler...........138
4.1.1Nøkler .................138
4.2 Åpne, lukke og låse dørene........140
4.2.1 Sidedører...............140
4.2.2 Bakluke................144
4.2.3 Smart inngangs- og startsystem . 156
4.3 Justere setene................161
4.3.1 Forseter................161
4.3.2 Bakseter...............162
4.3.3 Hodestøtter.............163
4.4 Justere rattet og speilene.........166
4.4.1 Ratt..................166
4.4.2 Innvendig speil...........166
4.4.3 Utvendige speil...........167
4.5 Åpne, lukke vinduene............169
4.5.1 Elektriske vinduer..........169
4.6 Favorittinnstillinger............171
4.6.1 Minne for kjørestilling
*.......171
4.6.2 Mine innstillinger..........174
5. Kjøring
5.1 Før du begynner å kjøre..........178
5.1.1Kjørebilen ..............178
5.1.2 Last og bagasje...........183
5.1.3 Kjøring med tilhenger.......183
5.2 Kjøreprosedyrer...............188
5.2.1 Tenningsbryter...........188
5.2.2 Girkasse...............192
5.2.3 Blinklyshendel............196
5.2.4 Parkeringsbrems..........197
5.2.5 Bremseholdfunksjon........200
5.3 Bruke lys og viskere.............201
5.3.1 Hovedlysbryter...........201
5.3.2 AHS (Adaptivt fjernlyssystem)
*. . 204
5.3.3 AHB (automatisk fjernlys)*....207
5.3.4 Tåkelysbryter............209
2

Bildeinnholdsfortegnelse
Utvendig
ASidedører s. 140
Låse / låse opp s. 140
Åpne/lukke sidevinduene s. 169
Låse / låse opp med den mekaniske
nøkkelen s. 430
Varselmeldinger s. 413
BBakluke s. 144
Låse / låse opp s. 145
Åpne/lukke bakluken s. 146
Elektrisk bakluke
*1s. 147
Varselmeldinger s. 413
CUtvendige speil s. 167
Justere speilvinkelen (→s. 167)
Folde inn speilene (→s. 168)
Fjerne dugg fra speilene (→s. 334)
DVindusviskere s. 209
Forholdsregler for vintersesongen
s. 325
Forhindre frost (isfjerner /
varmetråder under
vindusviskere)
*1s. 335Forholdsregler for bilvask
(vindusviskere med
regndråpeføler)
*1s. 363
ELokk til ladeporter s. 71
Lademetoder s. 86
FDekk s. 377
Dekkdimensjon/dekktrykk s. 441
Vinterdekk/kjettinger s. 325
Kontrollere / rotasjon / varselsystem
for dekktrykk s. 377
Hvis du punkterer s. 419
GPanser s. 369
Åpne s. 369
Hvis bilen overopphetes s. 434
Varselmeldinger s. 413
Lyspærer til utvendige kjørelys
(Skifte: s. 399)
HFrontlys / parklys foran / kjørelys
s. 201
Blinklys s. 196
Formen på frontlyktene varierer i forhold til graden på bilen osv.
BILDEINNHOLDSFORTEGNELSE
9
BILDEINNHOLDSFORTEGNELSE

IBaklys s. 201
Blinklys s. 196
Bremselys
Nødbremssignal s. 321
JBaklys s. 201
Tåkelys bak*1, 2s. 209
Ryggelys
Sette giret i R-stilling s. 192
KSkiltlys s. 201
LBaklys s. 201
MBlinklys s. 196
*1Utstyrsavhengig*2De kan være plassert på motsatt side, avhengig av regionen.
Dashbord (biler med venstreratt)
ATenningsbryter s. 188
Starte EV-systemet / skifte modus
s. 188, s. 191
Nødstopp av EV-systemet s. 402
Når EV-systemet ikke starter s. 428
Varselmeldinger s. 413
BGirvrider s. 192
Skifte girstilling s. 192
Forholdsregler ved tauing s. 403
CMålere s. 130
Lese målerne/justere styrken på
lysene i dashbordet s. 130, s. 132
Varsellamper/indikatorlamper s. 126
Hvis noen av varsellampene tennes
s. 407
DMultiinformasjonsdisplay s. 133
Display s. 133
Hvis det vises varselmeldinger s. 413
EBlinklyshendel s. 196
Hovedlysbryter s. 201
Frontlys/parklys foran/baklys/
skiltlys/ kjørelys s. 201
Tåkelys bak s. 209
FBryter for vindusvisker og -spyler
s. 209
Bruk s. 209
Fylle spylervæske s. 376
Frontlyktespyler
*1s. 209
Varselmeldinger s. 413
GBryter for varselblinklys s. 402
BILDEINNHOLDSFORTEGNELSE
10

1.1 Sikker bruk
1.1.1 Før du begynner å kjøre
Ta hensyn til følgende før du kjører
avgårde i bilen, med tanke på
kjøresikkerhet.
Installere gulvmatter
Bruk kun gulvmatter som er laget spesielt
for biler av samme modell og årsmodell
som bilen din. Fest dem skikkelig til
teppet.
1. Sett fast festekrokene (klipsene) i
maljene på gulvmatten.
2. Vri på den øvre bryteren på hver av
festekrokene (klipsene) for å holde
mattene trygt på plass.
Juster alltid merkene
i forhold til
hverandre
A.
Formen på festekrokene (klipsene) kan
avvike fra bildene som vises i
illustrasjonen.
ADVARSEL!
Ta følgende forholdsregler. Gjør du ikke
det, kan det føre til at førerens
gulvmatte begynner å gli, noe som kan
forstyrre bruken av pedalene under
kjøring. Bilen kan komme opp i en
uventet høy hastighet eller det kan bli
vanskelig å stoppe bilen. Det kan føre
til en alvorlig ulykke eller alvorlige
personskader.
Når du plasserer gulvmatten på
førersiden
• Bruk ikke gulvmatter som er laget for
andre modeller eller årsmodeller enn
bilen din, selv om det er snakk om
originale gulvmatter fra Toyota.
• Bruk kun gulvmatter som er laget
spesielt for førersiden.
• Fest alltid gulvmatten skikkelig ved
hjelp av festekrokene (klipsene) som
følger med.
• Legg aldri to eller flere gulvmatter
oppå hverandre.
• Plasser ikke gulvmatten med
undersiden opp eller bak frem.
Før du begynner å kjøre
• Kontroller at gulvmatten er festet
skikkelig på riktig sted med alle
festekrokene (klipsene) som følger
med. Vær ekstra nøye med å foreta
denne kontrollen etter at du har
rengjort gulvet.
• Trykk hver pedal helt ned til gulvet
mens EV-systemet er slått av og
giret står i P for å forsikre deg om at
pedalene ikke forstyrres av
gulvmatten.
1 .1 Sikker bruk
22

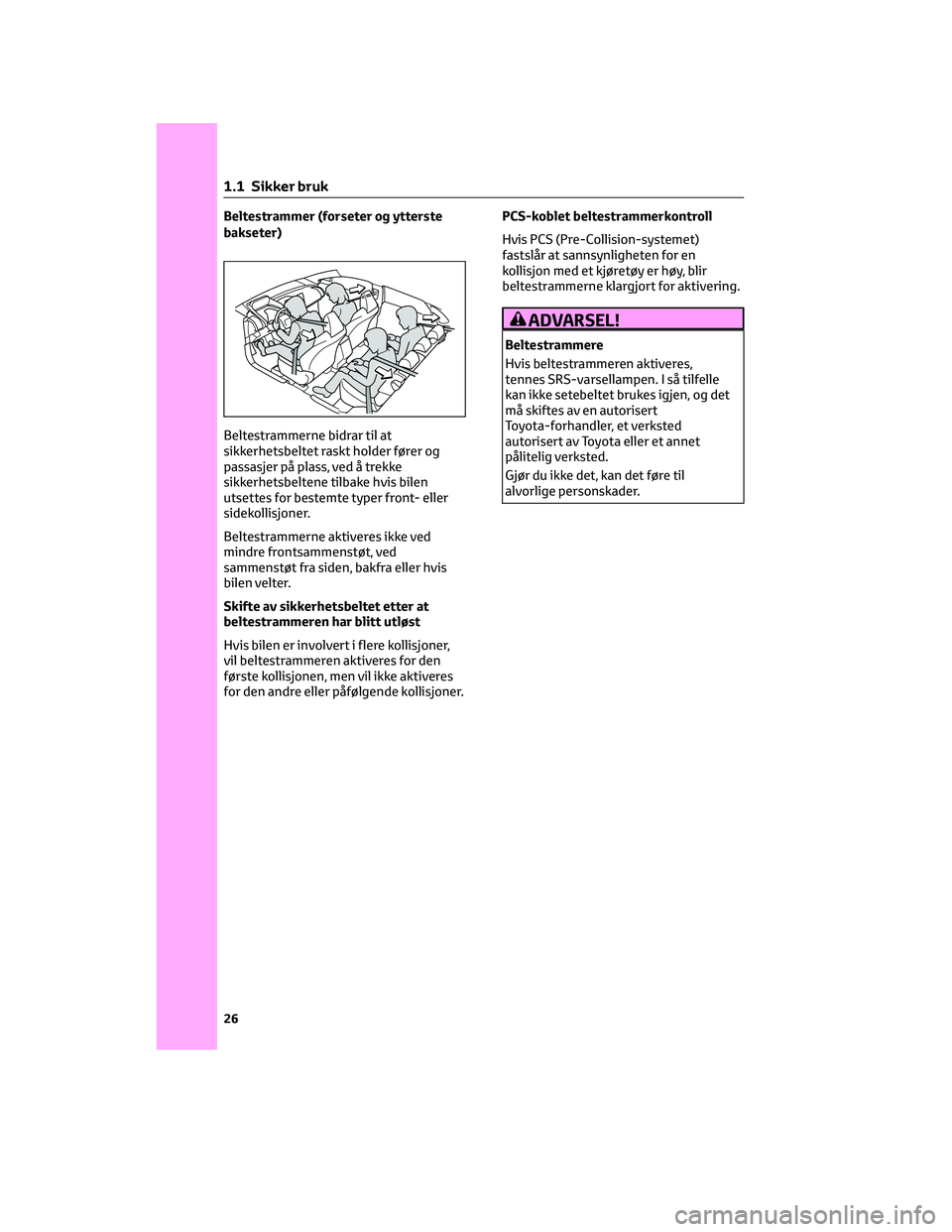

Beltestrammer (forseter og ytterste
bakseter)
Beltestrammerne bidrar til at
sikkerhetsbeltet raskt holder fører og
passasjer på plass, ved å trekke
sikkerhetsbeltene tilbake hvis bilen
utsettes for bestemte typer front- eller
sidekollisjoner.
Beltestrammerne aktiveres ikke ved
mindre frontsammenstøt, ved
sammenstøt fra siden, bakfra eller hvis
bilen velter.
Skifte av sikkerhetsbeltet etter at
beltestrammeren har blitt utløst
Hvis bilen er involvert i flere kollisjoner,
vil beltestrammeren aktiveres for den
første kollisjonen, men vil ikke aktiveres
for den andre eller påfølgende kollisjoner.PCS-koblet beltestrammerkontroll
Hvis PCS (Pre-Collision-systemet)
fastslår at sannsynligheten for en
kollisjon med et kjøretøy er høy, blir
beltestrammerne klargjort for aktivering.
ADVARSEL!
Beltestrammere
Hvis beltestrammeren aktiveres,
tennes SRS-varsellampen. I så tilfelle
kan ikke setebeltet brukes igjen, og det
må skiftes av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
Gjør du ikke det, kan det føre til
alvorlige personskader.
1 .1 Sikker bruk
26

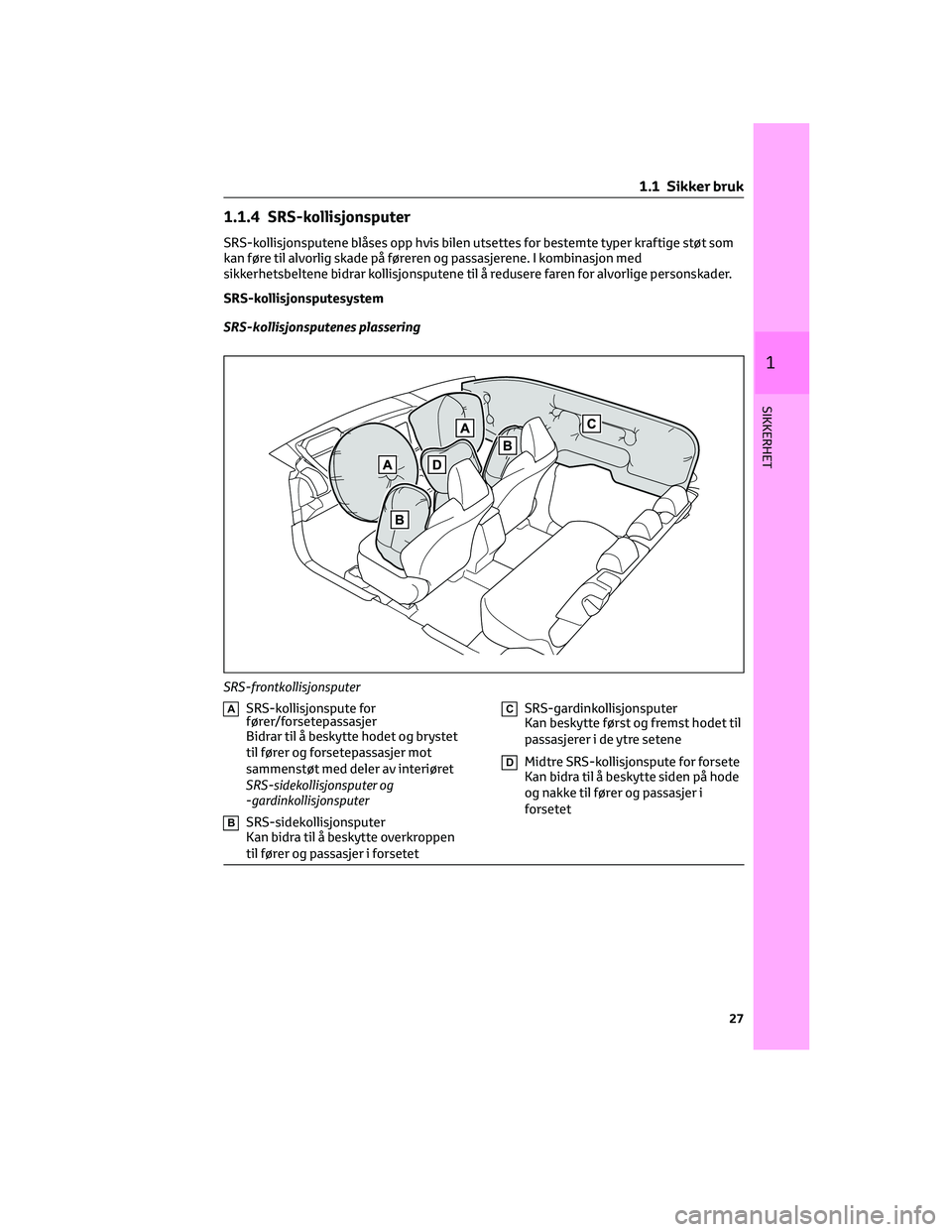

1.1.4 SRS-kollisjonsputer
SRS-kollisjonsputene blåses opp hvis bilen utsettes for bestemte typer kraftige støt som
kan føre til alvorlig skade på føreren og passasjerene. I kombinasjon med
sikkerhetsbeltene bidrar kollisjonsputene til å redusere faren for alvorlige personskader.
SRS-kollisjonsputesystem
SRS-kollisjonsputenes plassering
ASRS-kollisjonspute for
fører/forsetepassasjer
Bidrar til å beskytte hodet og brystet
til fører og forsetepassasjer mot
sammenstøt med deler av interiøret
SRS-sidekollisjonsputer og
-gardinkollisjonsputer
BSRS-sidekollisjonsputer
Kan bidra til å beskytte overkroppen
til fører og passasjer i forsetet
CSRS-gardinkollisjonsputer
Kan beskytte først og fremst hodet til
passasjerer i de ytre setene
DMidtre SRS-kollisjonspute for forsete
Kan bidra til å beskytte siden på hode
og nakke til fører og passasjer i
forsetet
SRS-frontkollisjonsputer
1 .1 Sikker bruk
27
1
SIKKERHET

Komponenter i SRS-kollisjonsputesystemet
AKollisjonsfølere foran
BManuell av/på-bryter for
kollisjonspute
CKollisjonspute for forsetepassasjer
DSidekollisjonsfølere (fordør)
ESidekollisjonsfølere (foran)
FBeltestrammere for sikkerhetsbeltene
og kraftbegrensere
GSidekollisjonsputer
H"PASSENGER AIR BAG"-
indikatorlamper
IMidtre kollisjonspute for forsete
JGardinkollisjonsputer
KSidekollisjonsfølere (bak)
LKollisjonspute for fører
MSRS-varsellampe
NKollisjonsputefølerenhet
Hovedkomponentene i SRS-kollisjonsputesystemet er vist ovenfor. SRS-
kollisjonsputesystemet styres av kollisjonsputefølerenheten. Når kollisjonsputene løses
ut, starter en kjemisk reaksjon i oppblåserne som meget raskt fyller kollisjonsputene med
ikke-giftig gass. Dette reduserer bevegelsen for passasjerene.
Hvis SRS-kollisjonsputene utløses
(blåses opp)
• Litt slitasje, brannsår, blåmerker o.l.
kan oppstå fra SRS-kollisjonsputer.
Dette er på grunn av ekstremt høy
hastighet ved utløsning (oppblåste)
av varme gasser.
• Utløsing av kollisjonsputene ledsages
av en kraftig lyd og et hvitt pulver.• Deler av kollisjonsputemodulen
(rattnavet, kollisjonsputedekselet og
oppblåsingsenheten), forsetene, deler
av fremre og bakre stolpe og
takskinnene kan være varme i flere
minutter. Selve kollisjonsputen kan
også være varm.
• Frontruten kan sprekke.
• EV-systemet stopper. (→s. 68)
• Alle dørene låses opp. (→s. 141)
1 .1 Sikker bruk
28

• Bremsene og bremselysene styres
automatisk. (→s. 321)
• Kupélysene slås på automatisk.
(→s. 342)
• Varselblinklysene slås på automatisk.
(→s. 402)
• Hvis noen av de følgende situasjonene
oppstår, er systemet designet til å
sende et nødanrop til eCall-
kontrollsenteret, som varsler dem om
bilens plassering (uten at det er
nødvendig å trykke på ”SOS”-
knappen), og en representant vil
forsøke å snakke med passasjerene for
å finne ut hvor alvorlig det er og hva
slags hjelp som trengs. Hvis
passasjerene ikke kan kommunisere,
behandler operatøren anropet som en
nødssituasjon og sender nødvendig
nødhjelp. (→s. 48)
– En SRS-kollisjonspute utløses.
– En beltestrammer aktiveres.
– Bilen er involvert i en alvorlig
kollisjon bakfra.
Utløsningsforhold for SRS-
kollisjonsputer
(SRS-frontkollisjonsputer)
• SRS-frontkollisjonsputene løses ut
hvis et sammenstøt overskrider
terskelnivået (et kraftnivå som
tilsvarer en frontkollisjon med en
murvegg som ikke gir etter, ved ca.
20–30 km/t). Dette terskelnivået vil
imidlertid være betydelig høyere i
følgende situasjoner:
– Dersom bilen treffer noe som kan
flytte seg eller deformeres i en
kollisjon, som for eksempel en
parkert bil eller en skiltstolpe
– Dersom bilen utsettes for en
underkjøringskollisjon, som for
eksempel en kollisjon der bilens
front kommer under lasteplanet på
en lastebil
• Avhengig av typen kollisjon, er det
mulig at bare beltestrammerne for
sikkerhetsbelte aktiveres.Utløsingsbetingelser for
SRS-kollisjonsputer (SRS-
sidekollisjonsputer og
-gardinkollisjonsputer og
SRS-frontkollisjonspute i midten)
• SRS-side- og -gardinkollisjonsputene
og SRS-frontkollisjonsputen i midten
løses ut ved sammenstøt som
overskrider et bestemt terskelnivå (et
kraftnivå som tilsvarer et sammenstøt
med en bil på ca. 1500 kg som
kolliderer med bilens kupé i en
hastighet på ca. 20–30 km/t i en
retning som er vinkelrett til bilens
posisjon).
• Begge SRS-gardinkollisjonsputene
utløses i tilfelle en alvorlig kollisjon fra
siden.
• Begge SRS-gardinkollisjonsputene
kan også bli løst ut dersom bilen er
involvert i en kraftig frontkollisjon.
Forhold som kan føre til at
SRS-kollisjonsputene utløses (blåses
opp), bortsett fra en kollisjon
SRS-frontkollisjonsputene og
SRS-kollisjonsgardinene kan også
utløses hvis bilen utsettes for harde støt
mot undersiden. Noen eksempler er vist
i illustrasjonen.
• Når bilen treffer en fortauskant,
veikant eller et hardt underlag
• Når bilen kjører ned i eller hopper over
et dypt hull
• Når bilen lander hardt eller faller
1 .1 Sikker bruk
29
1
SIKKERHET

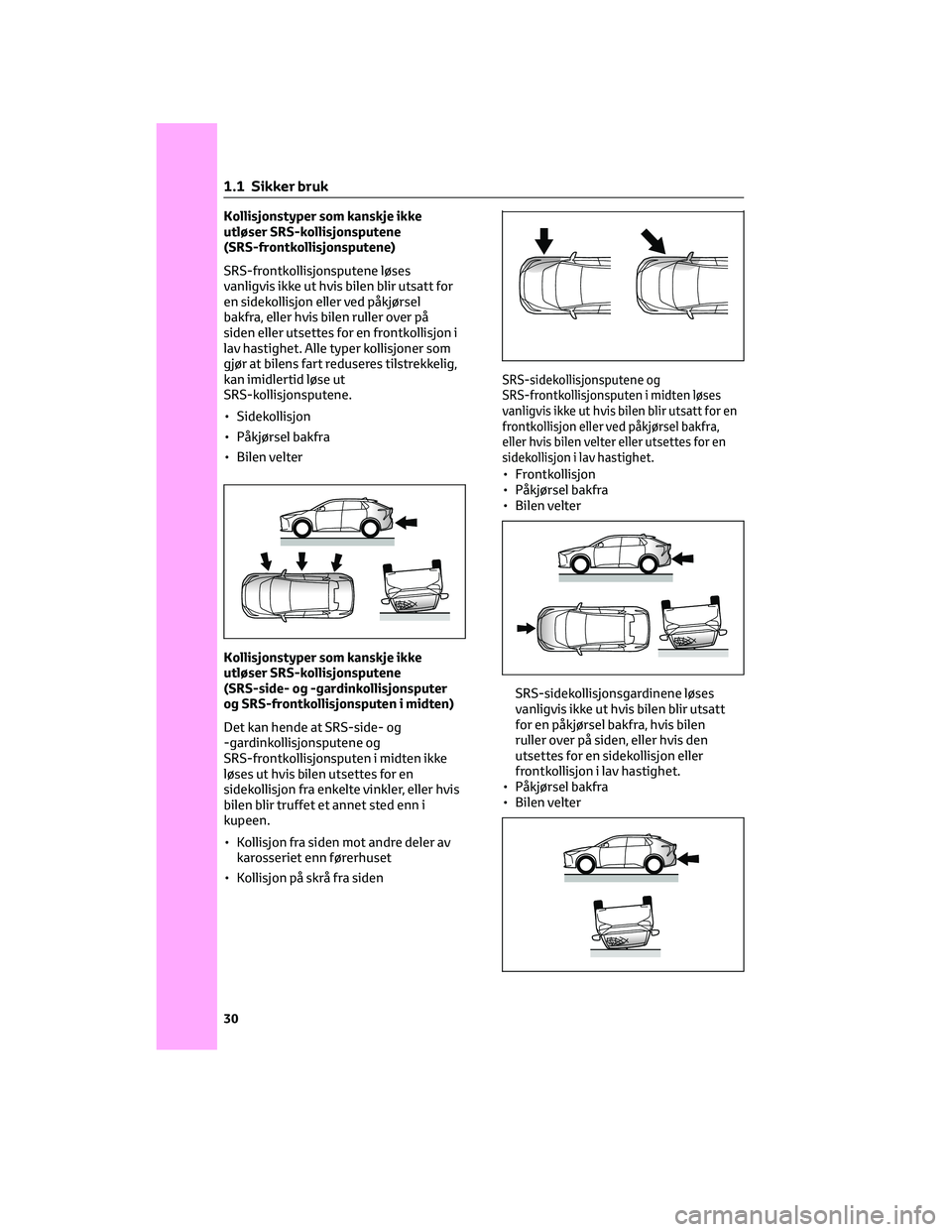

Kollisjonstyper som kanskje ikke
utløser SRS-kollisjonsputene
(SRS-frontkollisjonsputene)
SRS-frontkollisjonsputene løses
vanligvis ikke ut hvis bilen blir utsatt for
en sidekollisjon eller ved påkjørsel
bakfra, eller hvis bilen ruller over på
siden eller utsettes for en frontkollisjon i
lav hastighet. Alle typer kollisjoner som
gjør at bilens fart reduseres tilstrekkelig,
kan imidlertid løse ut
SRS-kollisjonsputene.
• Sidekollisjon
• Påkjørsel bakfra
• Bilen velter
Kollisjonstyper som kanskje ikke
utløser SRS-kollisjonsputene
(SRS-side- og -gardinkollisjonsputer
og SRS-frontkollisjonsputen i midten)
Det kan hende at SRS-side- og
-gardinkollisjonsputene og
SRS-frontkollisjonsputen i midten ikke
løses ut hvis bilen utsettes for en
sidekollisjon fra enkelte vinkler, eller hvis
bilen blir truffet et annet sted enn i
kupeen.
• Kollisjon fra siden mot andre deler avkarosseriet enn førerhuset
• Kollisjon på skrå fra siden
SRS-sidekollisjonsputene og
SRS-frontkollisjonsputen i midten løses
vanligvis ikke ut hvis bilen blir utsatt for en
frontkollisjon eller ved påkjørsel bakfra,
eller hvis bilen velter eller utsettes for en
sidekollisjon i lav hastighet.
• Frontkollisjon
• Påkjørsel bakfra
• Bilen velter
SRS-sidekollisjonsgardinene løses
vanligvis ikke ut hvis bilen blir utsatt
for en påkjørsel bakfra, hvis bilen
ruller over på siden, eller hvis den
utsettes for en sidekollisjon eller
frontkollisjon i lav hastighet.
• Påkjørsel bakfra
• Bilen velter
1 .1 Sikker bruk
30

Når bør man kontakte en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted
I følgende tilfeller vil bilen trenge
inspeksjon og/eller reparasjon. Kontakt
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted så snart som
mulig.
• Én eller flere av SRS-kollisjonsputene
er utløst.
• Bilens frontparti er skadet eller
deformert eller har vært utsatt for en
ulykke som ikke var kraftig nok til å
løse ut SRS-frontkollisjonsputene.
• En del av en dør eller området rundt
døren er skadet, deformert eller har et
hull, eller bilen har vært utsatt for en
ulykke som ikke var kraftig nok til å
utløse SRS-side- og
-gardinkollisjonsputene og
SRS-frontkollisjonsputen i midten.• Putedelen av rattet eller dashbordet
er ripet opp, sprukket eller skadet.
• Overflaten på setene med
SRS-sidekollisjonsputen og
SRS-frontkollisjonspute i midten er
ripet opp, sprukket eller skadet.
• En del av stolpen foran, på siden eller
bak, eller polstringen på sideskinnen i
taket hvor SRS-
gardinkollisjonsputene er montert, er
ripet opp, sprukket eller skadet.
1 .1 Sikker bruk
31
1
SIKKERHET
