Page 21 of 562

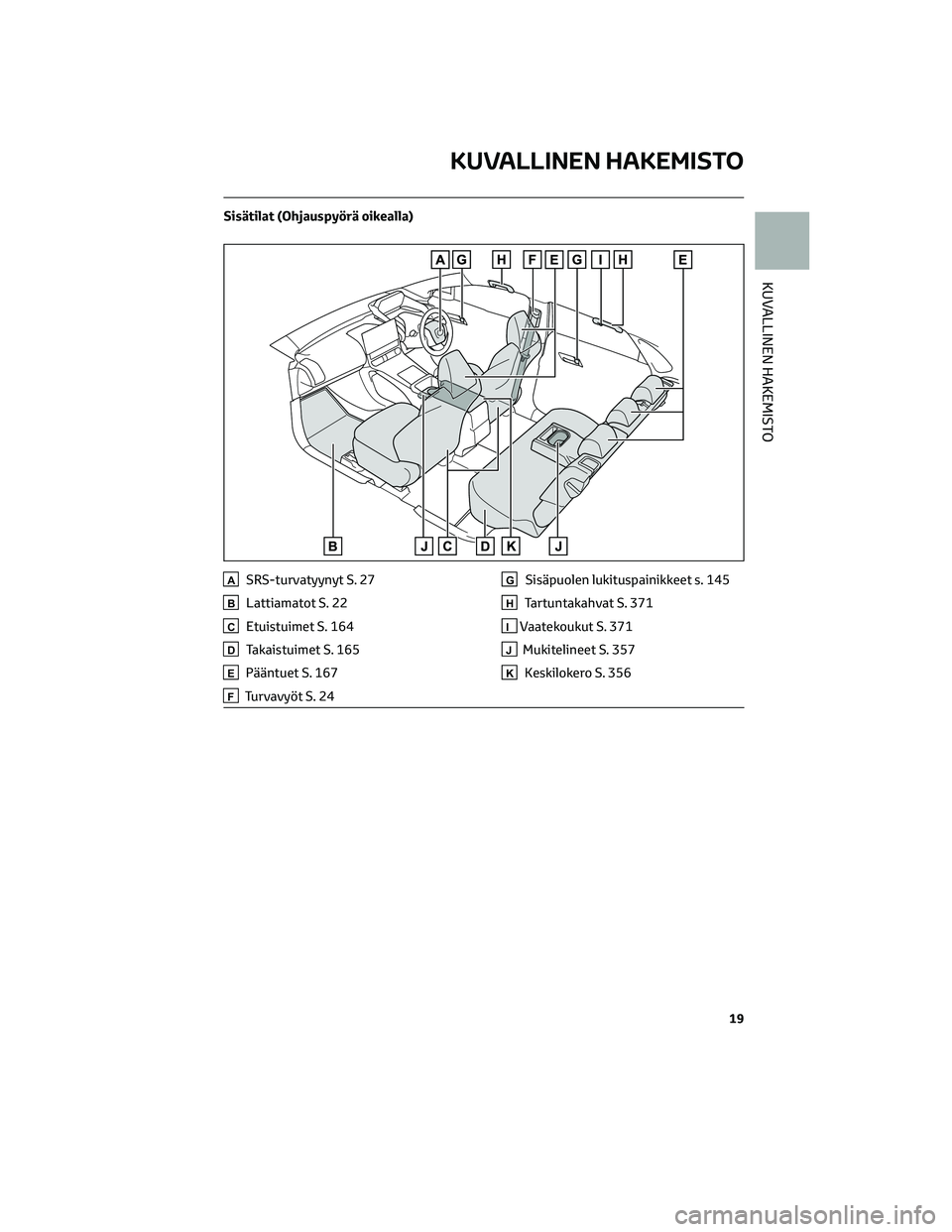

Sisätilat (Ohjauspyörä oikealla)
ASRS-turvatyynyt S. 27
BLattiamatot S. 22
CEtuistuimet S. 164
DTakaistuimet S. 165
EPääntuet S. 167
FTurvavyöt S. 24
GSisäpuolen lukituspainikkeet s. 145
HTartuntakahvat S. 371
IVaatekoukut S. 371
JMukitelineet S. 357
KKeskilokero S. 356
KUVALLINEN HAKEMISTO
19
KUVALLINEN HAKEMISTO
Page 22 of 562

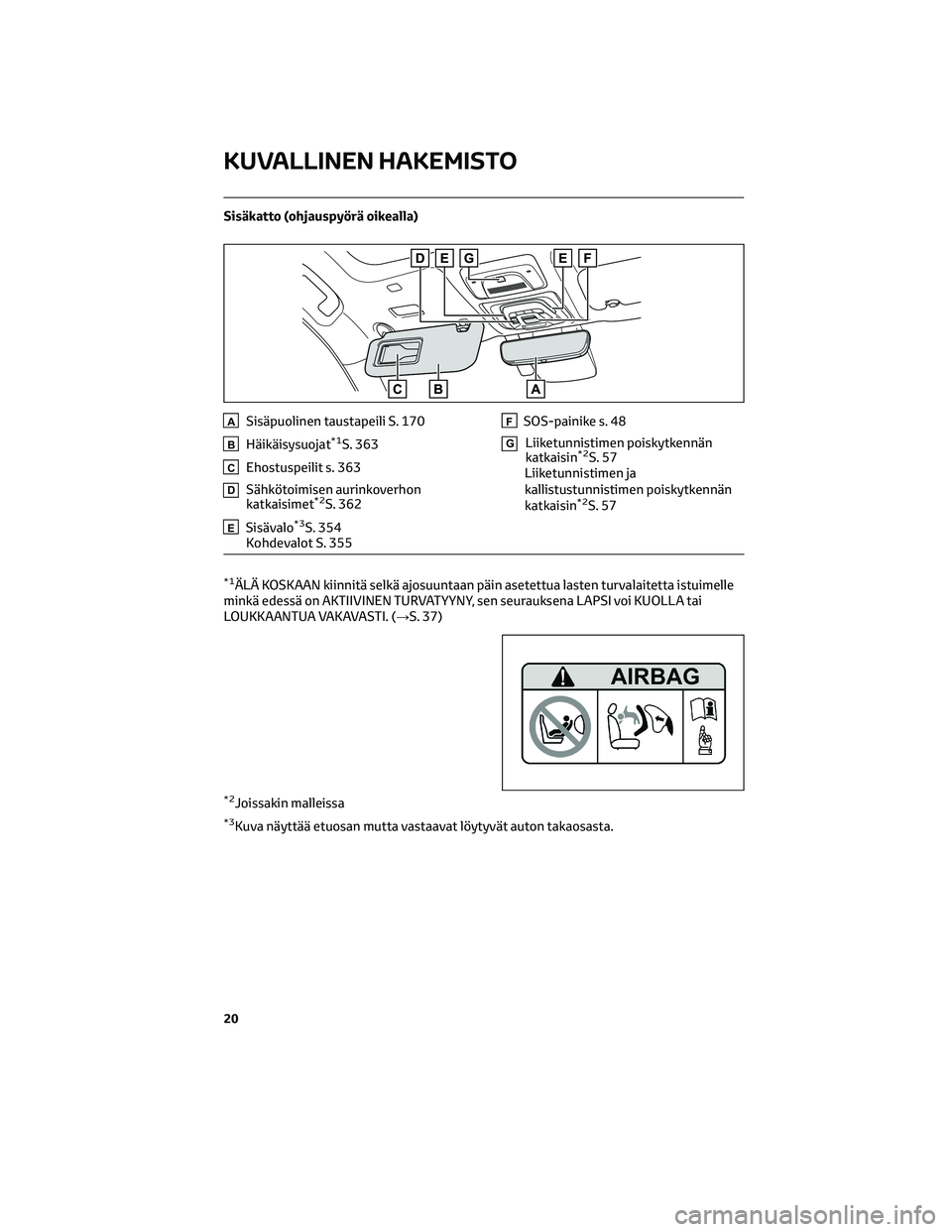

Sisäkatto (ohjauspyörä oikealla)
ASisäpuolinen taustapeili S. 170
BHäikäisysuojat*1S. 363
CEhostuspeilit s. 363
DSähkötoimisen aurinkoverhon
katkaisimet*2S. 362
ESisävalo*3S. 354
Kohdevalot S. 355
FSOS-painike s. 48
GLiiketunnistimen poiskytkennän
katkaisin*2S. 57
Liiketunnistimen ja
kallistustunnistimen poiskytkennän
katkaisin
*2S. 57
*1ÄLÄ KOSKAAN kiinnitä selkä ajosuuntaan päin asetettua lasten turvalaitetta istuimelle
minkä edessä on AKTIIVINEN TURVATYYNY, sen seurauksena LAPSI voi KUOLLA tai
LOUKKAANTUA VAKAVASTI. (→S. 37)
*2Joissakin malleissa
*3Kuva näyttää etuosan mutta vastaavat löytyvät auton takaosasta.
KUVALLINEN HAKEMISTO
20

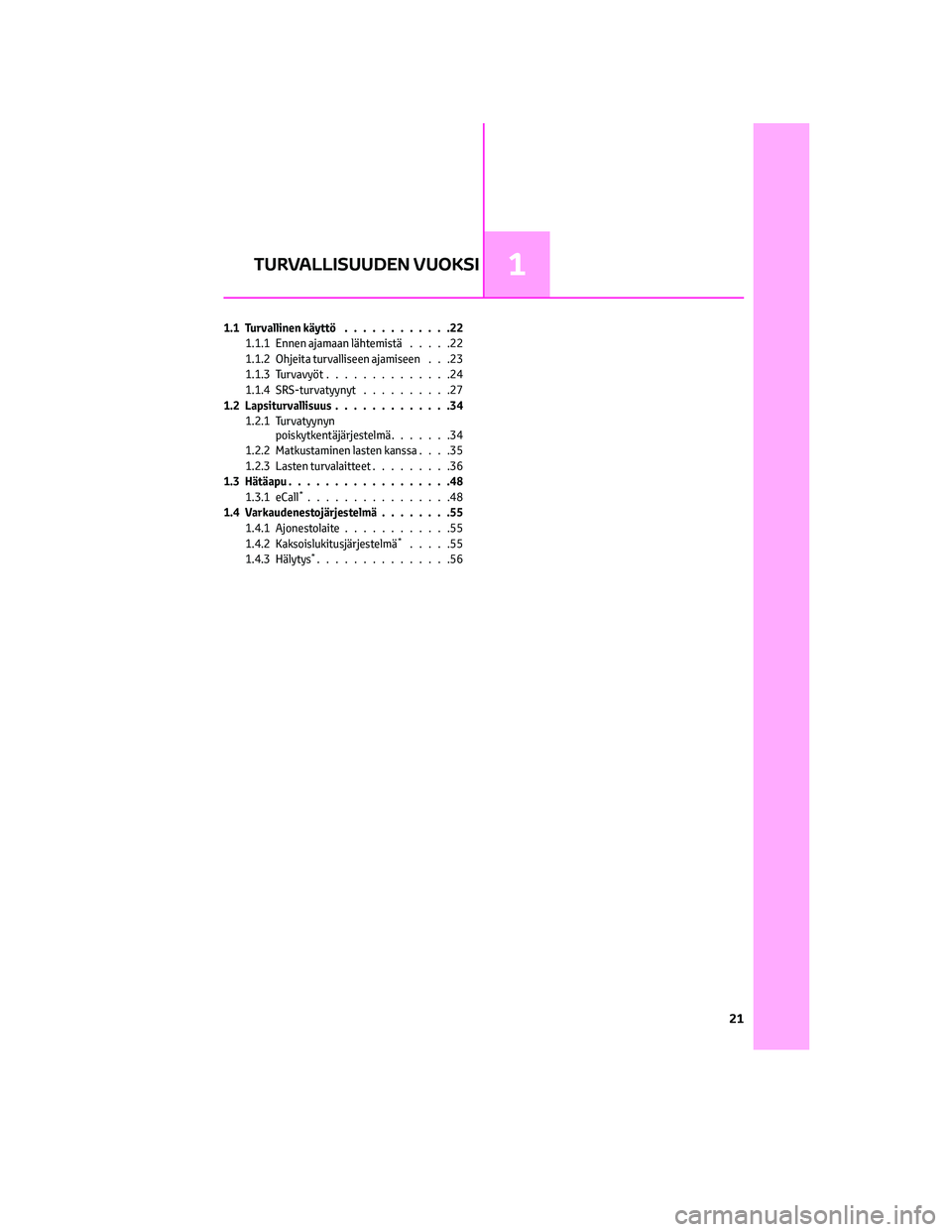

Page 23 of 562
1.1 Turvallinen käyttö............22
1.1.1 Ennen ajamaan lähtemistä.....22
1.1.2 Ohjeita turvalliseen ajamiseen . . .23
1.1.3 Turvavyöt..............24
1.1.4 SRS-turvatyynyt..........27
1.2 Lapsiturvallisuus.............34
1.2.1 Turvatyynyn
poiskytkentäjärjestelmä.......34
1.2.2 Matkustaminen lasten kanssa....35
1.2.3Lastenturvalaitteet.........36
1.3 Hätäapu..................48
1.3.1 eCall
*................48
1.4 Varkaudenestojärjestelmä........55
1.4.1 Ajonestolaite............55
1.4.2 Kaksoislukitusjärjestelmä
*.....55
1.4.3 Hälytys*...............56
TURVALLISUUDEN VUOKSI1
21
Page 24 of 562

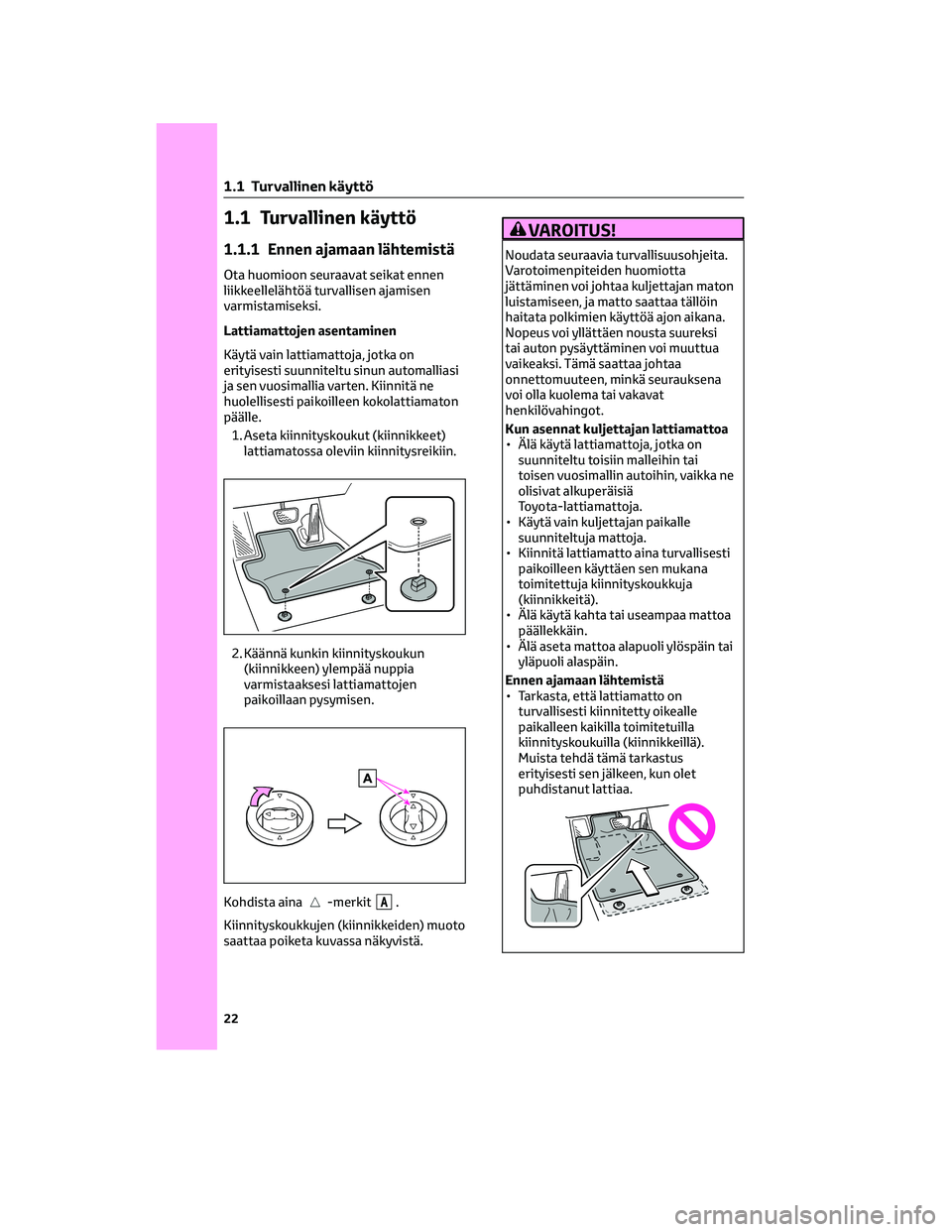

1.1 Turvallinen käyttö
1.1.1 Ennen ajamaan lähtemistä
Ota huomioon seuraavat seikat ennen
liikkeellelähtöä turvallisen ajamisen
varmistamiseksi.
Lattiamattojen asentaminen
Käytä vain lattiamattoja, jotka on
erityisesti suunniteltu sinun automalliasi
ja sen vuosimallia varten. Kiinnitä ne
huolellisesti paikoilleen kokolattiamaton
päälle.
1. Aseta kiinnityskoukut (kiinnikkeet)
lattiamatossa oleviin kiinnitysreikiin.
2. Käännä kunkin kiinnityskoukun
(kiinnikkeen) ylempää nuppia
varmistaaksesi lattiamattojen
paikoillaan pysymisen.
Kohdista aina
-merkitA.
Kiinnityskoukkujen (kiinnikkeiden) muoto
saattaa poiketa kuvassa näkyvistä.
VAROITUS!
Noudata seuraavia turvallisuusohjeita.
Varotoimenpiteiden huomiotta
jättäminen voi johtaa kuljettajan maton
luistamiseen, ja matto saattaa tällöin
haitata polkimien käyttöä ajon aikana.
Nopeus voi yllättäen nousta suureksi
tai auton pysäyttäminen voi muuttua
vaikeaksi. Tämä saattaa johtaa
onnettomuuteen, minkä seurauksena
voi olla kuolema tai vakavat
henkilövahingot.
Kun asennat kuljettajan lattiamattoa
• Älä käytä lattiamattoja, jotka on
suunniteltu toisiin malleihin tai
toisen vuosimallin autoihin, vaikka ne
olisivat alkuperäisiä
Toyota-lattiamattoja.
• Käytä vain kuljettajan paikalle
suunniteltuja mattoja.
• Kiinnitä lattiamatto aina turvallisesti
paikoilleen käyttäen sen mukana
toimitettuja kiinnityskoukkuja
(kiinnikkeitä).
• Älä käytä kahta tai useampaa mattoa
päällekkäin.
• Älä aseta mattoa alapuoli ylöspäin tai
yläpuoli alaspäin.
Ennen ajamaan lähtemistä
• Tarkasta, että lattiamatto on
turvallisesti kiinnitetty oikealle
paikalleen kaikilla toimitetuilla
kiinnityskoukuilla (kiinnikkeillä).
Muista tehdä tämä tarkastus
erityisesti sen jälkeen, kun olet
puhdistanut lattiaa.
1 .1 Turvallinen käyttö
22
Page 25 of 562

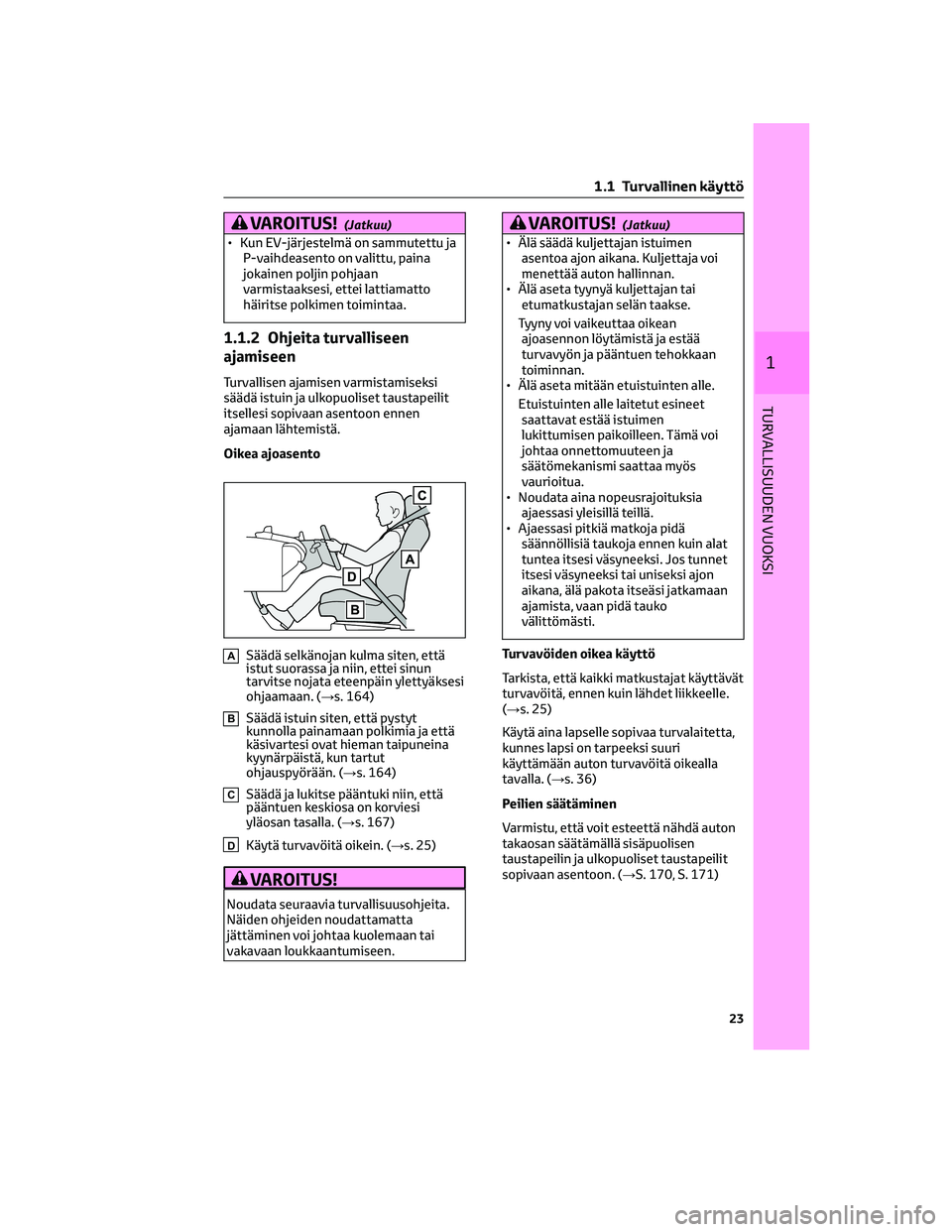

VAROITUS!(Jatkuu)
• Kun EV-järjestelmä on sammutettu ja
P-vaihdeasento on valittu, paina
jokainen poljin pohjaan
varmistaaksesi, ettei lattiamatto
häiritse polkimen toimintaa.
1.1.2 Ohjeita turvalliseen
ajamiseen
Turvallisen ajamisen varmistamiseksi
säädä istuin ja ulkopuoliset taustapeilit
itsellesi sopivaan asentoon ennen
ajamaan lähtemistä.
Oikea ajoasento
ASäädä selkänojan kulma siten, että
istut suorassa ja niin, ettei sinun
tarvitse nojata eteenpäin ylettyäksesi
ohjaamaan. (→s. 164)
BSäädä istuin siten, että pystyt
kunnolla painamaan polkimia ja että
käsivartesi ovat hieman taipuneina
kyynärpäistä, kun tartut
ohjauspyörään. (→s. 164)
CSäädä ja lukitse pääntuki niin, että
pääntuen keskiosa on korviesi
yläosan tasalla. (→s. 167)
DKäytä turvavöitä oikein. (→s. 25)
VAROITUS!
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
VAROITUS!(Jatkuu)
• Älä säädä kuljettajan istuimen
asentoa ajon aikana. Kuljettaja voi
menettää auton hallinnan.
• Älä aseta tyynyä kuljettajan tai
etumatkustajan selän taakse.
Tyyny voi vaikeuttaa oikean
ajoasennon löytämistä ja estää
turvavyön ja pääntuen tehokkaan
toiminnan.
• Älä aseta mitään etuistuinten alle.
Etuistuinten alle laitetut esineet
saattavat estää istuimen
lukittumisen paikoilleen. Tämä voi
johtaa onnettomuuteen ja
säätömekanismi saattaa myös
vaurioitua.
• Noudata aina nopeusrajoituksia
ajaessasi yleisillä teillä.
• Ajaessasi pitkiä matkoja pidä
säännöllisiä taukoja ennen kuin alat
tuntea itsesi väsyneeksi. Jos tunnet
itsesi väsyneeksi tai uniseksi ajon
aikana, älä pakota itseäsi jatkamaan
ajamista, vaan pidä tauko
välittömästi.
Turvavöiden oikea käyttö
Tarkista, että kaikki matkustajat käyttävät
turvavöitä, ennen kuin lähdet liikkeelle.
(→s. 25)
Käytä aina lapselle sopivaa turvalaitetta,
kunnes lapsi on tarpeeksi suuri
käyttämään auton turvavöitä oikealla
tavalla. (→s. 36)
Peilien säätäminen
Varmistu, että voit esteettä nähdä auton
takaosan säätämällä sisäpuolisen
taustapeilin ja ulkopuoliset taustapeilit
sopivaan asentoon. (→S. 170, S. 171)
1 .1 Turvallinen käyttö
23
1
TURVALLISUUDEN VUOKSI
Page 26 of 562

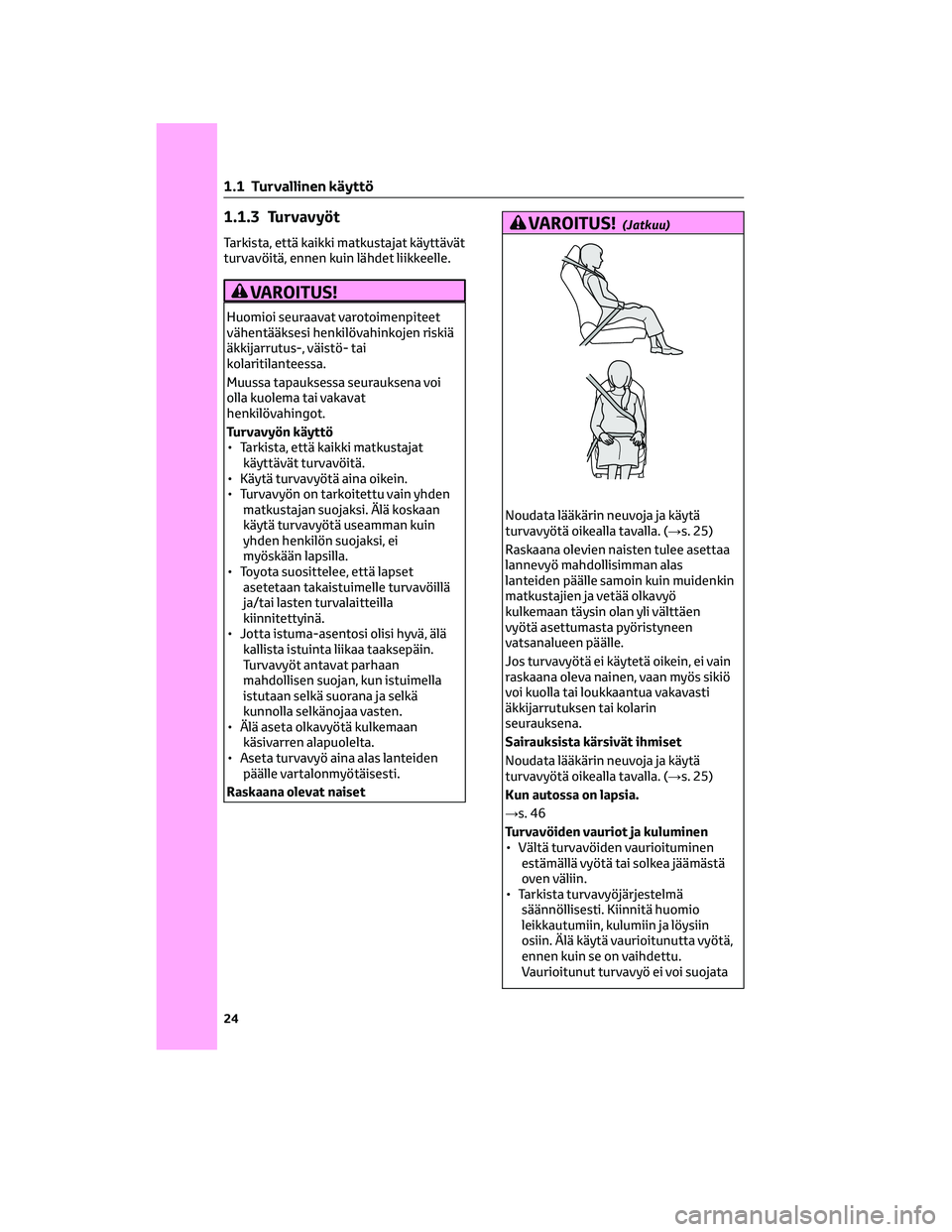

1.1.3 Turvavyöt
Tarkista, että kaikki matkustajat käyttävät
turvavöitä, ennen kuin lähdet liikkeelle.
VAROITUS!
Huomioi seuraavat varotoimenpiteet
vähentääksesi henkilövahinkojen riskiä
äkkijarrutus-, väistö- tai
kolaritilanteessa.
Muussa tapauksessa seurauksena voi
olla kuolema tai vakavat
henkilövahingot.
Turvavyön käyttö
• Tarkista, että kaikki matkustajat
käyttävät turvavöitä.
• Käytä turvavyötä aina oikein.
• Turvavyön on tarkoitettu vain yhden
matkustajan suojaksi. Älä koskaan
käytä turvavyötä useamman kuin
yhden henkilön suojaksi, ei
myöskään lapsilla.
• Toyota suosittelee, että lapset
asetetaan takaistuimelle turvavöillä
ja/tai lasten turvalaitteilla
kiinnitettyinä.
• Jotta istuma-asentosi olisi hyvä, älä
kallista istuinta liikaa taaksepäin.
Turvavyöt antavat parhaan
mahdollisen suojan, kun istuimella
istutaan selkä suorana ja selkä
kunnolla selkänojaa vasten.
• Älä aseta olkavyötä kulkemaan
käsivarren alapuolelta.
• Aseta turvavyö aina alas lanteiden
päälle vartalonmyötäisesti.
Raskaana olevat naiset
VAROITUS!(Jatkuu)
Noudata lääkärin neuvoja ja käytä
turvavyötä oikealla tavalla. (→s. 25)
Raskaana olevien naisten tulee asettaa
lannevyö mahdollisimman alas
lanteiden päälle samoin kuin muidenkin
matkustajien ja vetää olkavyö
kulkemaan täysin olan yli välttäen
vyötä asettumasta pyöristyneen
vatsanalueen päälle.
Jos turvavyötä ei käytetä oikein, ei vain
raskaana oleva nainen, vaan myös sikiö
voi kuolla tai loukkaantua vakavasti
äkkijarrutuksen tai kolarin
seurauksena.
Sairauksista kärsivät ihmiset
Noudata lääkärin neuvoja ja käytä
turvavyötä oikealla tavalla. (→s. 25)
Kun autossa on lapsia.
→s. 46
Turvavöiden vauriot ja kuluminen
• Vältä turvavöiden vaurioituminen
estämällä vyötä tai solkea jäämästä
oven väliin.
• Tarkista turvavyöjärjestelmä
säännöllisesti. Kiinnitä huomio
leikkautumiin, kulumiin ja löysiin
osiin. Älä käytä vaurioitunutta vyötä,
ennen kuin se on vaihdettu.
Vaurioitunut turvavyö ei voi suojata
1 .1 Turvallinen käyttö
24

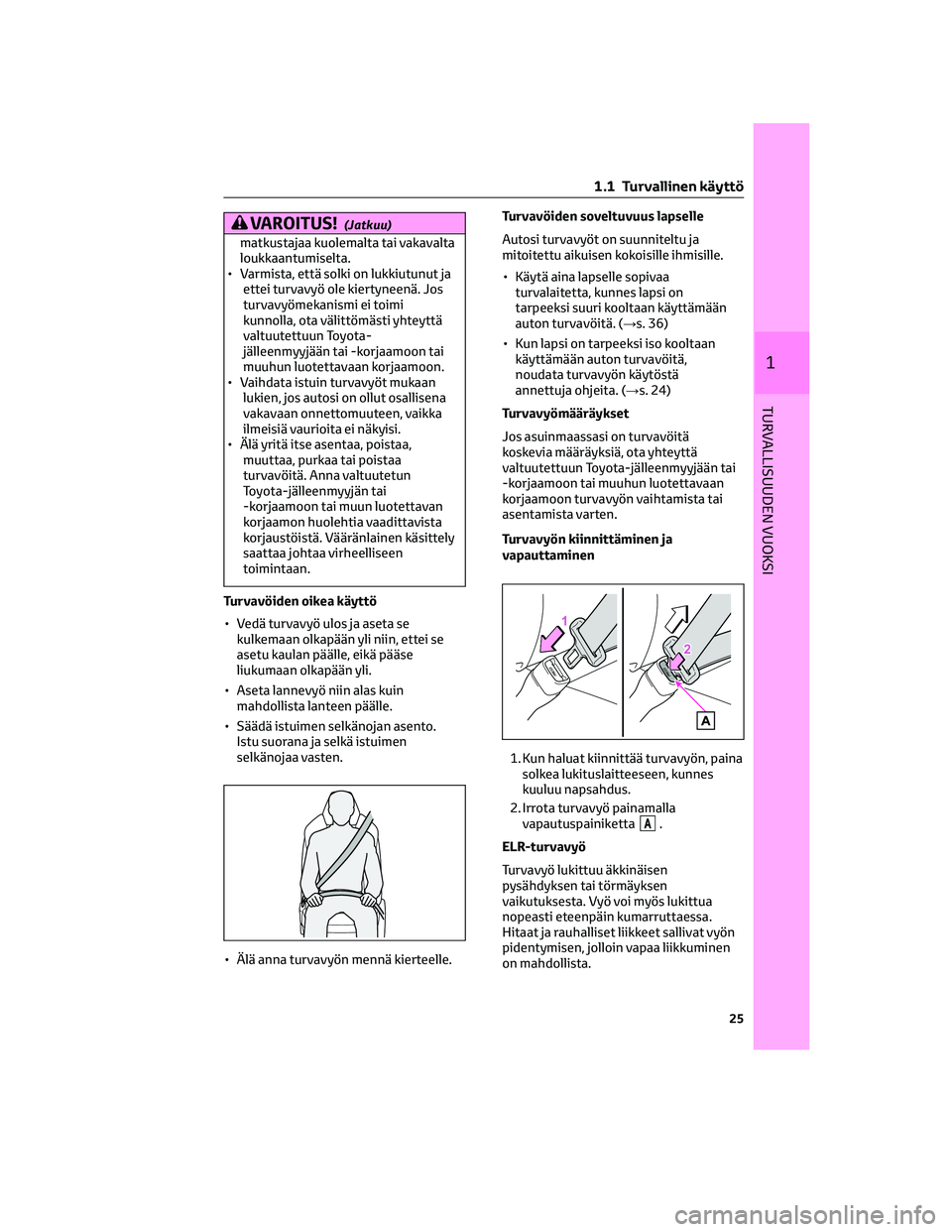

Page 27 of 562
VAROITUS!(Jatkuu)
matkustajaa kuolemalta tai vakavalta
loukkaantumiselta.
• Varmista, että solki on lukkiutunut ja
ettei turvavyö ole kiertyneenä. Jos
turvavyömekanismi ei toimi
kunnolla, ota välittömästi yhteyttä
valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
• Vaihdata istuin turvavyöt mukaan
lukien, jos autosi on ollut osallisena
vakavaan onnettomuuteen, vaikka
ilmeisiä vaurioita ei näkyisi.
• Älä yritä itse asentaa, poistaa,
muuttaa, purkaa tai poistaa
turvavöitä. Anna valtuutetun
Toyota-jälleenmyyjän tai
-korjaamoon tai muun luotettavan
korjaamon huolehtia vaadittavista
korjaustöistä. Vääränlainen käsittely
saattaa johtaa virheelliseen
toimintaan.
Turvavöiden oikea käyttö
• Vedä turvavyö ulos ja aseta se
kulkemaan olkapään yli niin, ettei se
asetu kaulan päälle, eikä pääse
liukumaan olkapään yli.
• Aseta lannevyö niin alas kuin
mahdollista lanteen päälle.
• Säädä istuimen selkänojan asento.
Istu suorana ja selkä istuimen
selkänojaa vasten.
• Älä anna turvavyön mennä kierteelle.Turvavöiden soveltuvuus lapselle
Autosi turvavyöt on suunniteltu ja
mitoitettu aikuisen kokoisille ihmisille.
• Käytä aina lapselle sopivaa
turvalaitetta, kunnes lapsi on
tarpeeksi suuri kooltaan käyttämään
auton turvavöitä. (→s. 36)
• Kun lapsi on tarpeeksi iso kooltaan
käyttämään auton turvavöitä,
noudata turvavyön käytöstä
annettuja ohjeita. (→s. 24)
Turvavyömääräykset
Jos asuinmaassasi on turvavöitä
koskevia määräyksiä, ota yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan
korjaamoon turvavyön vaihtamista tai
asentamista varten.
Turvavyön kiinnittäminen ja
vapauttaminen
1. Kun haluat kiinnittää turvavyön, paina
solkea lukituslaitteeseen, kunnes
kuuluu napsahdus.
2. Irrota turvavyö painamalla
vapautuspainiketta
A.
ELR-turvavyö
Turvavyö lukittuu äkkinäisen
pysähdyksen tai törmäyksen
vaikutuksesta. Vyö voi myös lukittua
nopeasti eteenpäin kumarruttaessa.
Hitaat ja rauhalliset liikkeet sallivat vyön
pidentymisen, jolloin vapaa liikkuminen
on mahdollista.
1 .1 Turvallinen käyttö
25
1
TURVALLISUUDEN VUOKSI

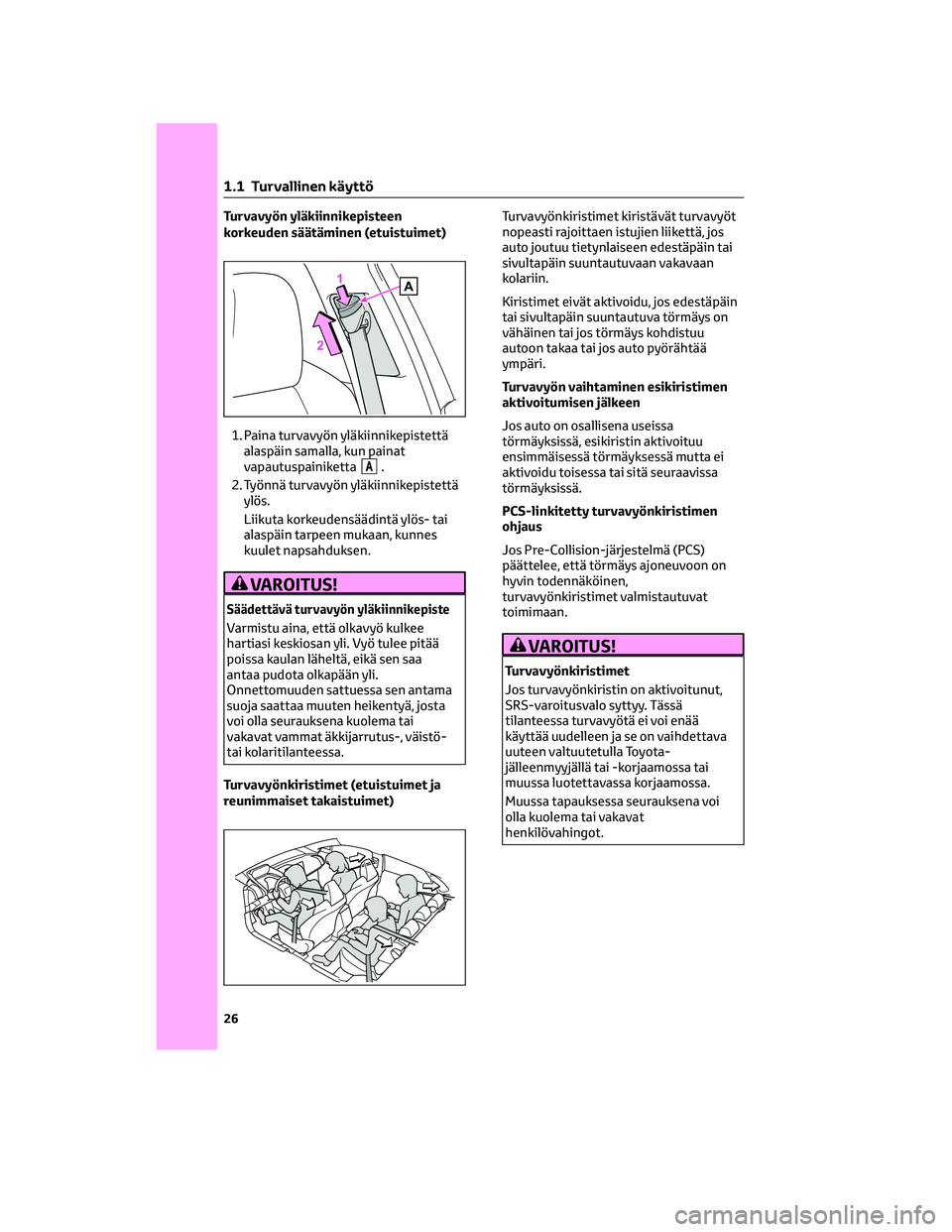

Page 28 of 562
Turvavyön yläkiinnikepisteen
korkeuden säätäminen (etuistuimet)
1. Paina turvavyön yläkiinnikepistettä
alaspäin samalla, kun painat
vapautuspainiketta
A.
2. Työnnä turvavyön yläkiinnikepistettä
ylös.
Liikuta korkeudensäädintä ylös- tai
alaspäin tarpeen mukaan, kunnes
kuulet napsahduksen.
VAROITUS!
Säädettävä turvavyön yläkiinnikepiste
Varmistu aina, että olkavyö kulkee
hartiasi keskiosan yli. Vyö tulee pitää
poissa kaulan läheltä, eikä sen saa
antaa pudota olkapään yli.
Onnettomuuden sattuessa sen antama
suoja saattaa muuten heikentyä, josta
voi olla seurauksena kuolema tai
vakavat vammat äkkijarrutus-, väistö-
tai kolaritilanteessa.
Turvavyönkiristimet (etuistuimet ja
reunimmaiset takaistuimet)Turvavyönkiristimet kiristävät turvavyöt
nopeasti rajoittaen istujien liikettä, jos
auto joutuu tietynlaiseen edestäpäin tai
sivultapäin suuntautuvaan vakavaan
kolariin.
Kiristimet eivät aktivoidu, jos edestäpäin
tai sivultapäin suuntautuva törmäys on
vähäinen tai jos törmäys kohdistuu
autoon takaa tai jos auto pyörähtää
ympäri.
Turvavyön vaihtaminen esikiristimen
aktivoitumisen jälkeen
Jos auto on osallisena useissa
törmäyksissä, esikiristin aktivoituu
ensimmäisessä törmäyksessä mutta ei
aktivoidu toisessa tai sitä seuraavissa
törmäyksissä.
PCS-linkitetty turvavyönkiristimen
ohjaus
Jos Pre-Collision-järjestelmä (PCS)
päättelee, että törmäys ajoneuvoon on
hyvin todennäköinen,
turvavyönkiristimet valmistautuvat
toimimaan.
VAROITUS!
Turvavyönkiristimet
Jos turvavyönkiristin on aktivoitunut,
SRS-varoitusvalo syttyy. Tässä
tilanteessa turvavyötä ei voi enää
käyttää uudelleen ja se on vaihdettava
uuteen valtuutetulla Toyota-
jälleenmyyjällä tai -korjaamossa tai
muussa luotettavassa korjaamossa.
Muussa tapauksessa seurauksena voi
olla kuolema tai vakavat
henkilövahingot.
1 .1 Turvallinen käyttö
26
Page 29 of 562

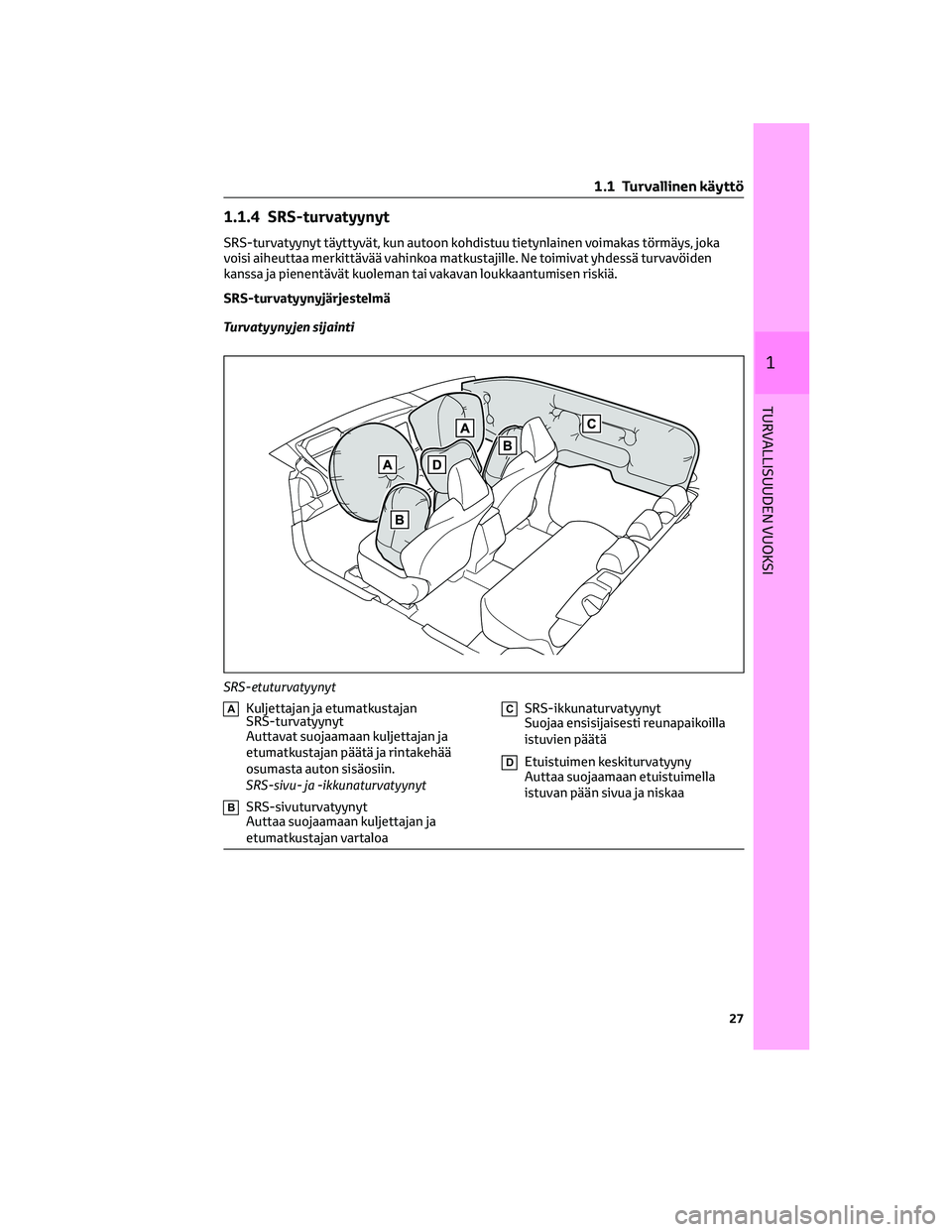

1.1.4 SRS-turvatyynyt
SRS-turvatyynyt täyttyvät, kun autoon kohdistuu tietynlainen voimakas törmäys, joka
voisi aiheuttaa merkittävää vahinkoa matkustajille. Ne toimivat yhdessä turvavöiden
kanssa ja pienentävät kuoleman tai vakavan loukkaantumisen riskiä.
SRS-turvatyynyjärjestelmä
Turvatyynyjen sijainti
AKuljettajan ja etumatkustajan
SRS-turvatyynyt
Auttavat suojaamaan kuljettajan ja
etumatkustajan päätä ja rintakehää
osumasta auton sisäosiin.
SRS-sivu- ja -ikkunaturvatyynyt
BSRS-sivuturvatyynyt
Auttaa suojaamaan kuljettajan ja
etumatkustajan vartaloa
CSRS-ikkunaturvatyynyt
Suojaa ensisijaisesti reunapaikoilla
istuvien päätä
DEtuistuimen keskiturvatyyny
Auttaa suojaamaan etuistuimella
istuvan pään sivua ja niskaa
SRS-etuturvatyynyt
1 .1 Turvallinen käyttö
27
1
TURVALLISUUDEN VUOKSI
Page 30 of 562

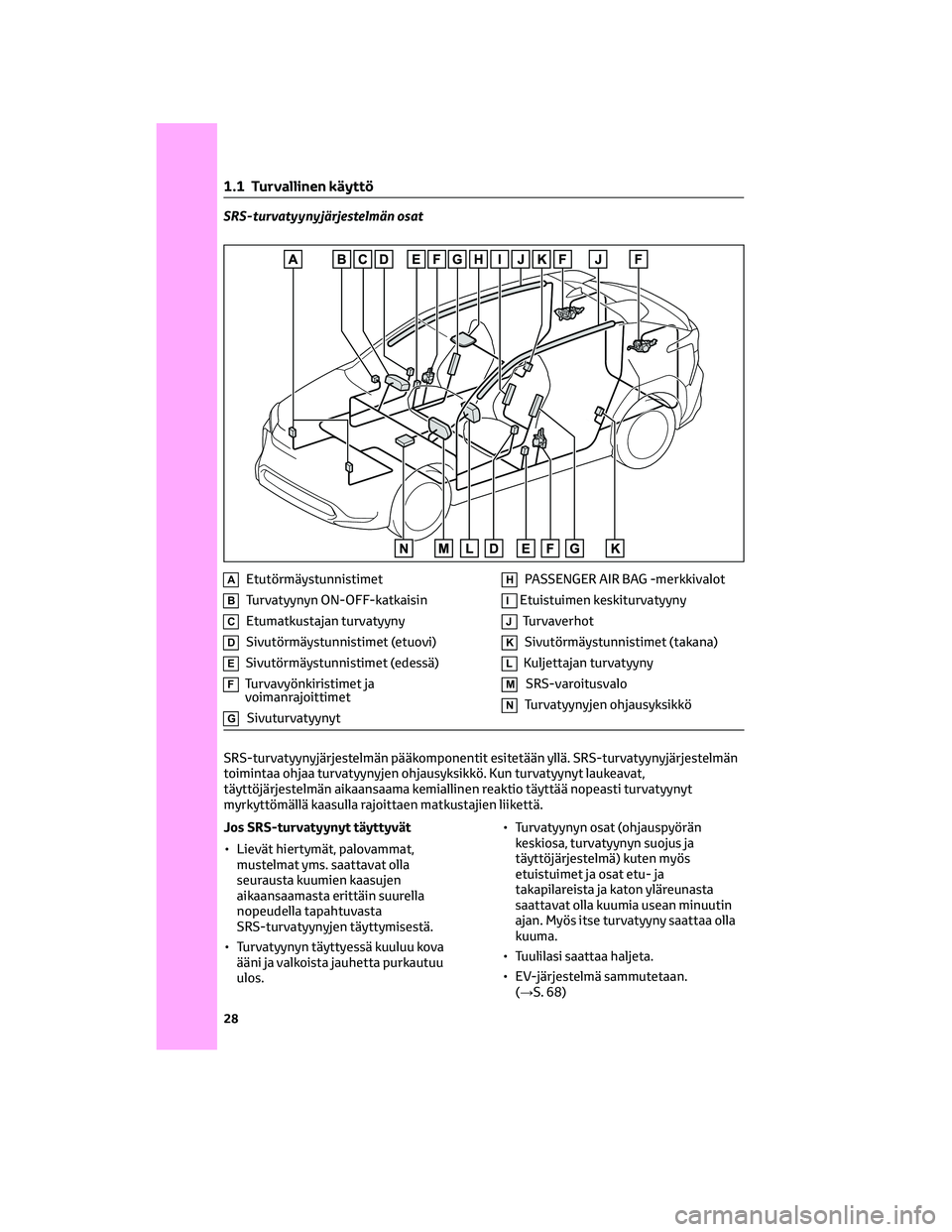

SRS-turvatyynyjärjestelmän osat
AEtutörmäystunnistimet
BTurvatyynyn ON-OFF-katkaisin
CEtumatkustajan turvatyyny
DSivutörmäystunnistimet (etuovi)
ESivutörmäystunnistimet (edessä)
FTurvavyönkiristimet ja
voimanrajoittimet
GSivuturvatyynyt
HPASSENGER AIR BAG -merkkivalot
IEtuistuimen keskiturvatyyny
JTurvaverhot
KSivutörmäystunnistimet (takana)
LKuljettajan turvatyyny
MSRS-varoitusvalo
NTurvatyynyjen ohjausyksikkö
SRS-turvatyynyjärjestelmän pääkomponentit esitetään yllä. SRS-turvatyynyjärjestelmän
toimintaa ohjaa turvatyynyjen ohjausyksikkö. Kun turvatyynyt laukeavat,
täyttöjärjestelmän aikaansaama kemiallinen reaktio täyttää nopeasti turvatyynyt
myrkyttömällä kaasulla rajoittaen matkustajien liikettä.
Jos SRS-turvatyynyt täyttyvät
• Lievät hiertymät, palovammat,
mustelmat yms. saattavat olla
seurausta kuumien kaasujen
aikaansaamasta erittäin suurella
nopeudella tapahtuvasta
SRS-turvatyynyjen täyttymisestä.
• Turvatyynyn täyttyessä kuuluu kova
ääni ja valkoista jauhetta purkautuu
ulos.• Turvatyynyn osat (ohjauspyörän
keskiosa, turvatyynyn suojus ja
täyttöjärjestelmä) kuten myös
etuistuimet ja osat etu- ja
takapilareista ja katon yläreunasta
saattavat olla kuumia usean minuutin
ajan. Myös itse turvatyyny saattaa olla
kuuma.
• Tuulilasi saattaa haljeta.
• EV-järjestelmä sammutetaan.
(→S. 68)
1 .1 Turvallinen käyttö
28
