Registrera laddningsschemat1. Visa skärmen "Charging schedule". (→Sid. 98)
2. Tryck på "Add". Skärmen "Add event" visas på
skärmen.
3. Ändra schemat till önskad tid.
• Laddningsläge
Välj "Start at set time" eller "Start
ande stop at set times" för att ställa
in önskat laddningsläge.
• När "Start at set time" väljs Ställ in starttid för laddning och
tryck på "OK".När "Start and stop at set time" väljs
Ställ in starttid och stopptid för
laddning och tryck på "OK".
• Upprepade inställningar
Välj veckodag, tryck på OK.
När laddningsschemat är aktiverat
upprepas det den dagen. Det går att
aktivera mer än en dag.
4. Tryck på "Save" när inställningarna är klara.
Laddningsschemat är registrerat och en
symbol läggs till i schemat.
Tryck på tillbaka-knappen för att avbryta
registrering av laddningsschemat.
När inställningarna är avslutade,
startknappen är avstängd och
AC-anslutningsdonet är anslutet till bilen
utförs laddning enligt laddningsschemats
inställningar.
2.2 Laddning
99
2
Elbilsystem

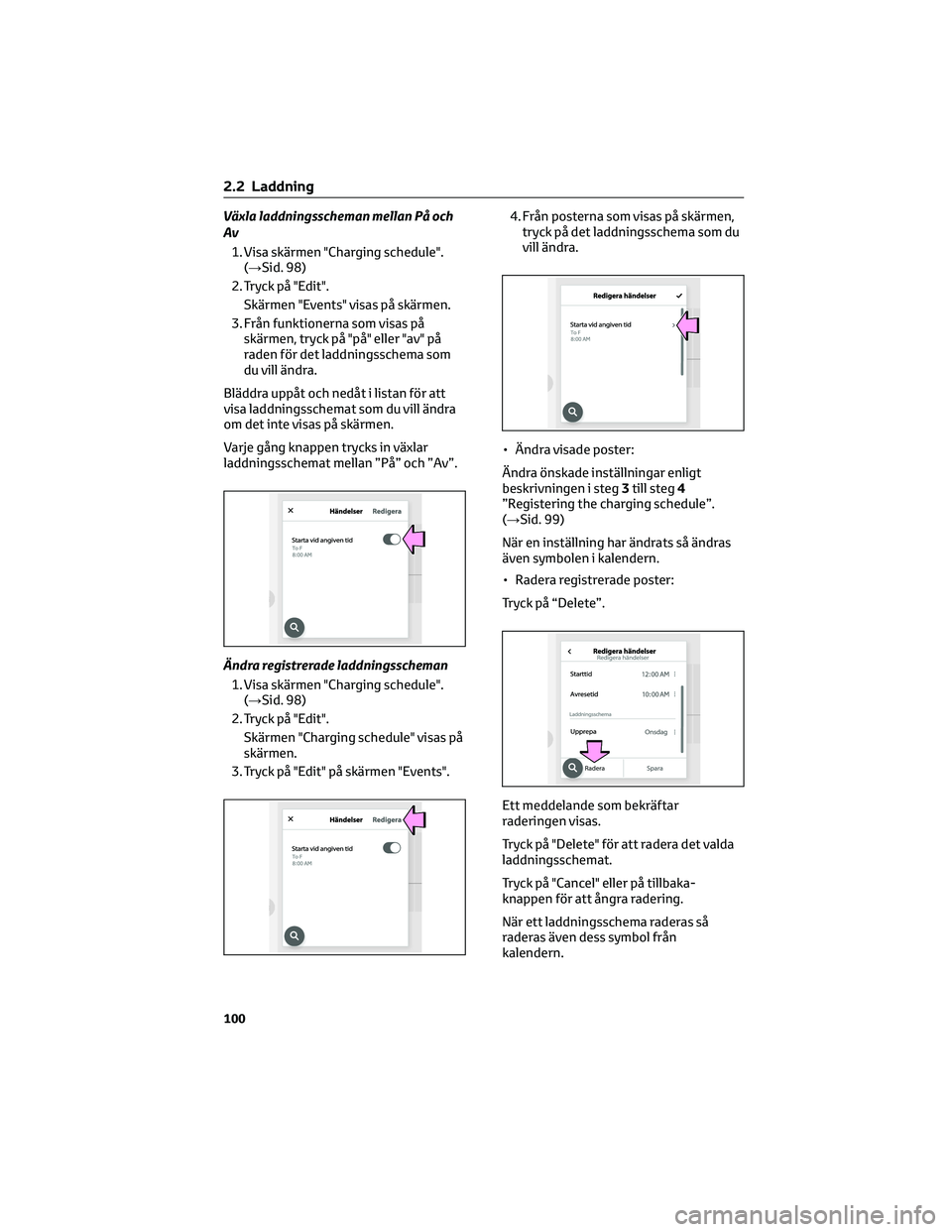

Växla laddningsscheman mellan På och
Av
1. Visa skärmen "Charging schedule".
(→Sid. 98)
2. Tryck på "Edit".
Skärmen "Events" visas på skärmen.
3. Från funktionerna som visas på
skärmen, tryck på "på" eller "av" på
raden för det laddningsschema som
du vill ändra.
Bläddra uppåt och nedåt i listan för att
visa laddningsschemat som du vill ändra
om det inte visas på skärmen.
Varje gång knappen trycks in växlar
laddningsschemat mellan ”På” och ”Av”.
Ändra registrerade laddningsscheman
1. Visa skärmen "Charging schedule".
(→Sid. 98)
2. Tryck på "Edit".
Skärmen "Charging schedule" visas på
skärmen.
3. Tryck på "Edit" på skärmen "Events".4. Från posterna som visas på skärmen,
tryck på det laddningsschema som du
vill ändra.
• Ändra visade poster:
Ändra önskade inställningar enligt
beskrivningen i steg3till steg4
”Registering the charging schedule”.
(→Sid. 99)
När en inställning har ändrats så ändras
även symbolen i kalendern.
• Radera registrerade poster:
Tryck på “Delete”.
Ett meddelande som bekräftar
raderingen visas.
Tryck på "Delete" för att radera det valda
laddningsschemat.
Tryck på "Cancel" eller på tillbaka-
knappen för att ångra radering.
När ett laddningsschema raderas så
raderas även dess symbol från
kalendern.
2.2 Laddning
100

Aktivera "Charge now"
1. Visa skärmen "Charging schedule".
(→Sid. 98)
2. Tryck på "Charge now".
Varje gång knappen trycks in växlar
”Charge now” mellan ”On” och ”Off”.
När inställningarna är avslutade påbörjas
laddningen när AC-anslutningsdonet är
anslutet.
Ändra Nästa händelse
Om "ACC customize" inte är inställt i
avstängt läge visas inte
avslutningsskärmen. Om så är fallet ska
du kontrollera inställningarna för
multimedia.
Tryck startknappen till avstängt läge.
Nästa händelse visas enligt
inställningarna för laddningsschema.
När "OK" trycks in stängs skärmen "Next
charging event". När "Charge now" trycks
in aktiveras laddning.
När alla laddningsscheman är
avstängda
Symbolen visas inte på skärmen
"Charging schedule".
Symbolen visas när den trycks till ON på
skärmen "Events".
Om inställningarna för
laddningsschemat avbryts
I följande situationer avbryts
inställningsåtgärderna för
laddningsschemat.• Startknappen trycks till avstängt läge
innan inställningarna har bekräftats
• Bilen kommer i rörelse
• En display med högre prioritet än
inställningen av laddningsschemat
visas
OBSERVERA
När inställningar utförs
Om inställningar utförs medan
EV-systemet är avstängt ska du se till att
12-voltsbatteriet inte laddas ur.
2.2.9 Använda My Room Mode
När laddkabeln är ansluten till bilen kan
elektriska enheter, t.ex.
luftkonditioneringen och ljudsystemet,
användas med eltillförseln från en extern
strömkälla.
Starta My Room Mode
1. Anslut laddkabeln till bilen och börja
ladda.
AC-laddning:→Sid. 83
DC-laddning:→Sid. 89
2. Tryck startknappen till tändningsläge
medan laddningen pågår.
Inställningar för "My Room Mode"
visas automatiskt på
informationsdisplayen.
3. Tryck på knapparna på ratten, välj
"Yes" och tryck sedan på "OK".
"My Room Mode" startas och
luftkonditioneringen, ljudsystemet,
etc kan användas.
Välj ”No” och tryck på "OK" när "My
Room Mode" inte används.
Tryck startknappen till avstängt läge
för att avsluta "My Room Mode".
"My Room Mode" stängs automatiskt
av när DC-laddning är avslutad.
2.2 Laddning
101
2
Elbilsystem

Visa information för balanserad
elektrisk kraft i My Room Mode
När My Room Mode startas visas
automatiskt balansen av elektrisk kraft på
informationsdisplayen, och en
uppskattning av den elektriska balansen
(balansen mellan eltillförsel och
elförbrukning) i läget My Room Mode kan
kontrolleras.
AUrladdning (-)
BLaddning (+)
Storleken på pilsymbolerna ändras
beroende på volymen eltillförsel och
elförbrukning.
Om elförbrukningen är större än
eltillförseln visas
mer än .
Om mängden eltillförsel och
elförbrukning är lika visas
och
i samma storlek.
När en dörr låses upp medan ”My Room
Mode” används
Anslutningsdonet låses upp, laddningen
stoppas och ”My Room Mode” upphör.
För att använda "My Room Mode" igen ska
du sätta tillbaka AC-laddkabeln och starta
"My Room Mode".
Vid användning av ”My Room Mode” med
en allmän laddstation kan proceduren att
starta laddningen med laddaren krävas
igen för att starta ”My Room Mode” .Instrumentdisplay medan laddning
pågår
När startknappen har tryckts till
tändningsläge under laddning stängs den
automatiskt av om My Room Mode inte
väljs inom cirka 100 sekunder.
När My Room Mode används kan
följande inträffa
• När den resterande laddningen i
drivbatteriet sjunker till den lägre
gränsen stängs luftkonditioneringen
automatiskt av. I så fall kan
luftkonditioneringen inte användas
förrän den resterande laddningen i
drivbatteriet ökar. Tryck startknappen
till avstängt läge en gång och använd
därefter My Room Mode när den
resterande laddningen i drivbatteriet
ökar.
• Om dörrarna låses upp i läget My
Room Mode blir AC-anslutningsdonet
upplåst och My Room Mode stoppas.
Utför start proceduren för att
använda My Room Mode igen.
(→Sid. 101) När AC-laddaren används
vid allmänna laddningsstationer
måste dessutom proceduren för att
starta laddaren utföras innan My
Room Mode används.
• Laddningstiden för drivbatteriet blir
längre.
• Ljud kan ibland höras från radion
beroende på förhållanden för
radiovågor.
• Ytan runt det inbyggda drivbatteriet i
motorrummet kan bli het.
• Den elektriska servostyrningens
varningslampa (gul) kan komma att
tändas, men det är inte en
funktionsstörning.
Använda My Room Mode under
DC-laddning
När My Room Mode används under
DC-laddning blir laddningstillståndet
lägre än när My Room Mode inte
används.
2.2 Laddning
102

När ”My Room Mode” används medan
drivbatteriet är fulladdat
När startknappen är i tändningsläge
medan drivbatteriet är fulladdat och
anslutningsdonet för strömtillförsel är
anslutet visas ”Charging Port Lid is
Open” på informationsdisplayen. Tryck iså fall påpå ratten för att visa
inställningsskärmen till ”My Room
Mode”,välj därefter ”My Room Mode”.
Om ”My Room Mode” används medan
drivbatteriet är fulladdat kan
elektriciteten i drivbatteriet förbrukas. I
så fall kan laddning utföras igen.
Visning av varningsmeddelanden
Om ett meddelande visas på informationsdisplayen när du försöker starta My Room Mode,
eller My Room Mode är aktiverat, se motsvarande i tabellen och utför lämpliga åtgärder.
Meddelande Åtgärd
”Traction battery is too low for ”My Room
Mode”Ingen resterande laddning återstår för att My
Room Mode ska kunna startas. Vänta tills
drivbatteriets resterande laddning ökar för
att starta My Room Mode.
““My Room Mode” has stopped due to low
traction battery level”Resterande laddning i drivbatteriet är inte
tillräcklig. Upphör att använda My Room
Mode och ladda drivbatteriet.
”My Room Mode” stängs av när laddningsni-
vån i drivbatteriet blir för låg Minska elan-
vändningen för att fortsätta använda ”My
Room Mode”När elförbrukningen för My Room Mode över-
skrider laddningsmängden blir laddningsni-
vån i drivbatteriet för låg.
*
■Om bilens elförbrukning inte kan
förbättras stängs My Room Mode av.
■Om du vill fortsätta använda My Room
Mode kan luftkonditioneringen,
ljudsystemet etc, stängas av så att den
resterande laddningen i drivbatteriet ökar.
*I läget My Room Mode kan uppgifter om
balansen för elektriciteten kontrollera på
informationsdisplayen.
VARNING!
Varningar beträffande användning av
My Room Mode
Observera följande
säkerhetsanvisningar.
Försummelse kan leda till livshotande
skador eller allvarlig hälsofara
VARNING!(Fortsättning)
• Lämna inte barn, personer som
behöver omvårdnad eller husdjur
inne i bilen. Temperaturen i bilen kan
bli hög eller låg på grund av
funktioner som den automatiska
avstängningen. Barn, personer som
behöver omvårdnad eller husdjur
som lämnas i bilen kan få värmeslag,
bli uttorkade eller nedkylda.
Eftersom t.ex. vindrutetorkare kan
aktiveras kan de oväntat gå igång
och eventuellt leda till en olycka.
• Använd läget efter att gjort
tillräckliga kontroller beträffande
säkerhetsrisker i bilens omedelbara
närhet.
2.2 Laddning
103
2
Elbilsystem

2.2.10 Solladdningssystem*
*I förekommande fall
Ett system som tillför ström till
drivbatteriet och tillhörande system
genom solladdning via den stora
solpanelen (solcellstak) som är monterat
på bilens tak.Även om en parkeringsplats inte har
laddningsutrustning, och i en akut
situation, går det att ladda*drivbatteriet
utan särskilda metoder så länge det finns
solljus.
*Laddningsnivån via
solladdningssystemet varierar beroende
på förhållanden, t.ex. årstid och väder.
Solladdningssystem, funktion
Det här systemet genererar solenergi med de solpaneler som är monterade på bilens tak
(solcellstak).
• Drivbatteriet laddas medan bilen är parkerad.
• Drivbatteriets elförbrukning minskas under körning. Drivbatteriets elförbrukning
dämpas och körsträckan i BEV-läge ökar genom att energiförbrukningen för de
tillhörande systemen kompletteras med solenergi.
A12-voltsbatteri
BSolcellstak
CSolcells-ECU
DDrivbatteri
2.2 Laddning
104

Visar information relaterad till
solladdningssystemet
Information relaterad till
solladdningssystemet kan kontrolleras på
informationsdisplayen och multimedia.
ARattmonterade kontroller
(→Sid. 126)
BInformationsdisplay
CMultimedia
Informationsdisplay
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten för att
välja skärmen för solladdning.
AAktuell energialstring
BKörsträcka med energialstring*
*
Körsträcka med energialstring från
slutet av föregående körning till
nuvarande tillstånd. Dessa värden
beräknas genom omvandling av
alstrad energi till körsträcka och kan
skilja sig från den verkligakörsträckan. När alternativa däck är
monterade kan värdet som visas skilja
sig från den verkliga körsträckan.
Multimedia
• Energiskärm
1. Tryck på
.
2. Tryck på "Solkraft".
Om en annan skärm än den som
önskas visas ska du välja ”Energi” på
skärmen.
Bilderna utgör exempel och kan
variera något utifrån verkliga
förhållanden.
AAktuell energialstring
BDagens energialstring
CTotal energialstring
DRensa data
Återställer dagens data.
EDaglig energialstring*
*
Kan återställas med vissa åtgärder.
• Avståndsskärm
1. Tryck på
.
2. Tryck på "Solkraft".
Om en annan skärm än den som
önskas visas ska du välja ”Avstånd” på
skärmen.
2.2 Laddning
105
2
Elbilsystem

Bilderna utgör exempel och kan
variera något utifrån verkliga
förhållanden.
AAktuell energialstring
BKörsträcka med dagens
energialstring*1
CKörsträcka med total
energialstring*1
DRensa data
Återställer dagens data.
EKörsträcka med daglig
energialstring*1, 2
*1Dessa värden beräknas genom
omvandling av alstrad energi till
körsträcka och kan skilja sig från den
verkliga körsträckan. När alternativa
däck är monterade kan värdet som
visas skilja sig från den verkliga
körsträckan.
*2Kan återställas med vissa åtgärder.
Solladdningssystem
• I följande fall laddas inte drivbatteriet
med solladdningssystemet.
– Startknappen är inte tryckt till
avstängt läge
– Drivbatteriets värmare är aktiverad
(→Sid. 78)
– Den fjärrstyrda
luftkonditioneringen är igång
– Drivbatteriet är fulladdat
– Drivbatteriet är fullständigt
urladdat
• I följande fall stoppar
solladdningssystemet alstringen av
solenergi och strömtillförsel till
drivbatteri och tillhörande system.– Motorhuven öppnas
– AC- eller DC-laddning har startat
– Vid användning av ”My Room Mode”
– Solladdningssystemets funktion för
temperaturskydd är aktiverad
– En funktionsstörning har uppstått i
solladdningssystemet
• Mängden energi som genereras av
solcellstaket varierar beroende på
årstid, klimat, väderförhållanden,
bilens vinkel och förhållanden i
omgivningen.
• Om bara en del av solcellstaket är i
skugga kan laddningen sjunka
extremt mycket.
• Följ följande råd så att solcellstaket
kan fungera fullt ut.
– Rengör taket regelbundet (I
synnerhet nedfallna löv och
fågelspillning kan leda till väsentligy
minskad kraftgenerering)
– Ta bort snö från taket så snart det är
möjligt
– Fäst inga dekaler eller etiketter på
taket. Vi rekommenderar att
takräcke inte installeras, om det inte
är nödvändigt.
• När drivbatteriet är fulladdat sker
ingen laddning av batteriet med
solladdningsfunktionen. Om laddning
från externa kraftkällor inte är
nödvändig ska bilen laddas med
solladdningssystemet så mycket som
möjligt under dagen och den externa
kraftkällan bara användas under
natten. På det sättet används
solladdningssystemet effektivt.
• Om bilen får stå i varmt väder blir
solladdningens temperaturskydd
enkel att använda på grund av den
höga temperaturen i kupén.
• Applicering av glasbeläggning på
solcellstaket kan förändra ljusets
brytningsindex och minska volymen
alstrad energi.
2.2 Laddning
106

• Små prickar, streck och fläckar kansynas i solcellstaket, men det innebär
inte problem med
energialstringsfunktionen eller
säkerheten.
OBSERVERA
Skydda solladdningssystemet mot
skador
• Observera följande säkerhetsåtgärder. – Gör inte några ändringar avsolcellstaket
– Rikta inte solljus mot solcellstaket
– Placera ingenting ovanpå solcellstaket
OBSERVERA(Fortsättning)
– Utsätt inte solcellstaket för hårdaslag och tryck inte hårt med vassa
föremål från takets undersida.
• Om solcellstaket är skadat ska du inte röra den skadade ytan. Begär
omedelbart reparation från en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om bagage har lastats på taket
→Sid. 175
2.2.11 När laddning inte kan genomföras
Kontrollera följande om laddningen inte startar, även om du har följt den normala
metoden. Om ett meddelande visas på informationsdisplayen, se även sid. 112.
När laddning inte kan genomföras
Se följande tabell och utför lämplig korrigeringsåtgärd.
Laddningslampan vid laddningsporten tänds inte även om anslutningsdonet är anslutet.
Möjlig orsak Åtgärd
Kontakten är inte ordentligt insatt i uttaget. Kontrollera att kontakten är ordentligt anslu-
ten i uttaget.
Strömavbrott har uppstått Utför laddningsproceduren på nytt när
strömmen är tillbaka.
Fjärrströmbrytaren är frånslagen Om det finns en fjärrströmbrytare ska den
slås på.
Fastighetens kretsbrytare har utlösts och
strömmen är bruten Kontrollera brytarens anslutningsstatus och
att inget onormalt föreligger. Se om det går
att byta till ett annat uttag. Om det inte finns
något annat uttag i närheten, kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer. Om batteriet
kan laddas kan det första uttaget som använ-
des vara defekt. Kontakta laddningsstatio-
nens föreståndare eller en elektriker.
2.2 Laddning
107
2
Elbilsystem

Möjlig orsak Åtgärd
AC-anslutningsdonet är inte säkert anslutet
till AC-laddintagetKontrollera AC-anslutningsdonets anslut-
ningsstatus.
■När AC-anslutningsdonet ansluts ska det
införas så att det sitter säkert.
■Kontrollera att laddintagets
laddningsindikator tänds när
AC-anslutningsdonet har anslutits.
Om AC-laddintagets laddindikator inte tänds
även om AC-anslutningsdonet är säkert
anslutet kan en funktionsstörning ha
uppstått i systemet. Stoppa laddningen
omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer.
Drivbatteriet är redan fullt laddatNär drivbatteriet är fullt laddat utförs ingen
laddning.
Nivån på drivbatteriet är högre än den in-
ställda övre laddningsgränsenStäll in den övre gränsen för laddning på ett
värde som är högre än nuvarande återstå-
ende mängd i drivbatteriet. Ladda därefter
igen.
AC-laddaren fungerar inteKontakta anläggningsansvarig person om
problem har uppstått i AC-laddaren.
Om problemet inte är löst efter ovanstående kontroll kan AC-laddningskabeln (inklusive
kontaktkabeln) vara trasig. Avbryt í så fall genast laddningen och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Laddningslampan vid laddningsporten blinkar och laddningen kan inte genomföras.
Möjlig orsak Åtgärd
När laddindikatorn på laddningsporten blin-
kar normalt
*: Laddningsschema är registre-
ratVänta till den inställda tiden när du vill ladda
enligt laddningsschemat.
Ställ in ”Charge Now” på ”On” när du vill börja
ladda. (→Sid. 97, Sid. 101)
När laddningsportens laddindikator blinkar
snabbt
*: En funktionsstörning har uppstått i
en extern kraftkälla, eller i bilenEtt meddelande visas på informationsdis-
playen när startknappen är avstängd. Följ
anvisningarna som visas på
informationsdisplayen.
*Se sid. 75 beträffande uppgifter om när laddningsportens laddningslampa lyser och
blinkar.
2.2 Laddning
108
