ESP TOYOTA BZ4X 2023 Bruksanvisningar (in Swedish)

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................8
Bildregister ......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2Försäkerkörning ...........23
1.1.3 Säkerhetsbälten...........23
1.1.4 Krockkuddar..............27
1.2 Säkerhet för barn...............34
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............34
1.2.2Åkabilmedbarn ...........35
1.2.3Bilbarnstolar ..............36
1.3 Hjälp i nödsituation..............49
1.3.1 eCall
*..................49
1.4 Stöldskyddssystem..............56
1.4.1 Startspärrsystem...........56
1.4.2 Dubbelsidigt låssystem
*.......57
1.4.3 Larm*..................57
2. Elbilsystem
2.1 Elbilsystem...................64
2.1.1 Elbilsystem, funktioner.......64
2.1.2 EV-system, säkerhetsanvisningar . 67
2.1.3Elbil,körtips ..............71
2.1.4 Räckvidd................72
2.2 Laddning....................73
2.2.1 Laddningsutrustning.........73
2.2.2 Låsa och låsa upp AC-
anslutningsdonet...........76
2.2.3 Laddningsmetoder..........78
2.2.4 Tips för laddning...........79
2.2.5 Vad du behöver veta före laddning . 80
2.2.6 Så här används AC-laddning....83
2.2.7 Så här används DC-laddning....89
2.2.8 Använda laddningsschemat....93
2.2.9 Använda My Room Mode......101
2.2.10 Solladdningssystem
*.......104
2.2.11 När laddning inte kan
genomföras............107
3. Information om bilens status
samt kontrollampor
3.1 Instrumentgrupp..............118
3.1.1 Varnings- och kontrollampor . . . 118
3.1.2 Instrument och mätare.......122
3.1.3 Informationsdisplay........125
4. Innan du börjar köra
4.1 Information om nycklar..........130
4.1.1 Nycklar................130
4.2 Öppna, stänga och låsa dörrarna.....132
4.2.1 Sidodörrar..............132
4.2.2 Baklucka...............136
4.2.3 Elektroniskt lås- och startsystem . 148
4.3 Inställning av sätena............153
4.3.1 Framsäten..............153
4.3.2 Baksäte................154
4.3.3 Nackskydd..............156
4.4 Justera ratten och speglarna.......158
4.4.1 Ratt..................158
4.4.2 Invändig backspegel........159
4.4.3 Ytterbackspeglar..........160
4.5 Öppna och stänga fönster.........161
4.5.1 Elstyrda fönsterhissar.......161
4.6 Favoritinställningar.............164
4.6.1 Körställningsminne
*........164
4.6.2 Mina inställningar..........167
5. Körning
5.1 Innan du börjar köra............170
5.1.1Körabilen ...............170
5.1.2 Last och bagage...........175
5.1.3Köramedsläp ............175
5.2 Körrutiner..................180
5.2.1 Startknapp (tändning).......180
5.2.2Växellåda ...............184
5.2.3 Körriktningsvisare, spak......189
5.2.4 Parkeringsbroms..........189
5.2.5 Bromshållning............192
5.3 Använda strålkastare och
vindrutetorkare ...............194
5.3.1 Belysningsspak...........194
2

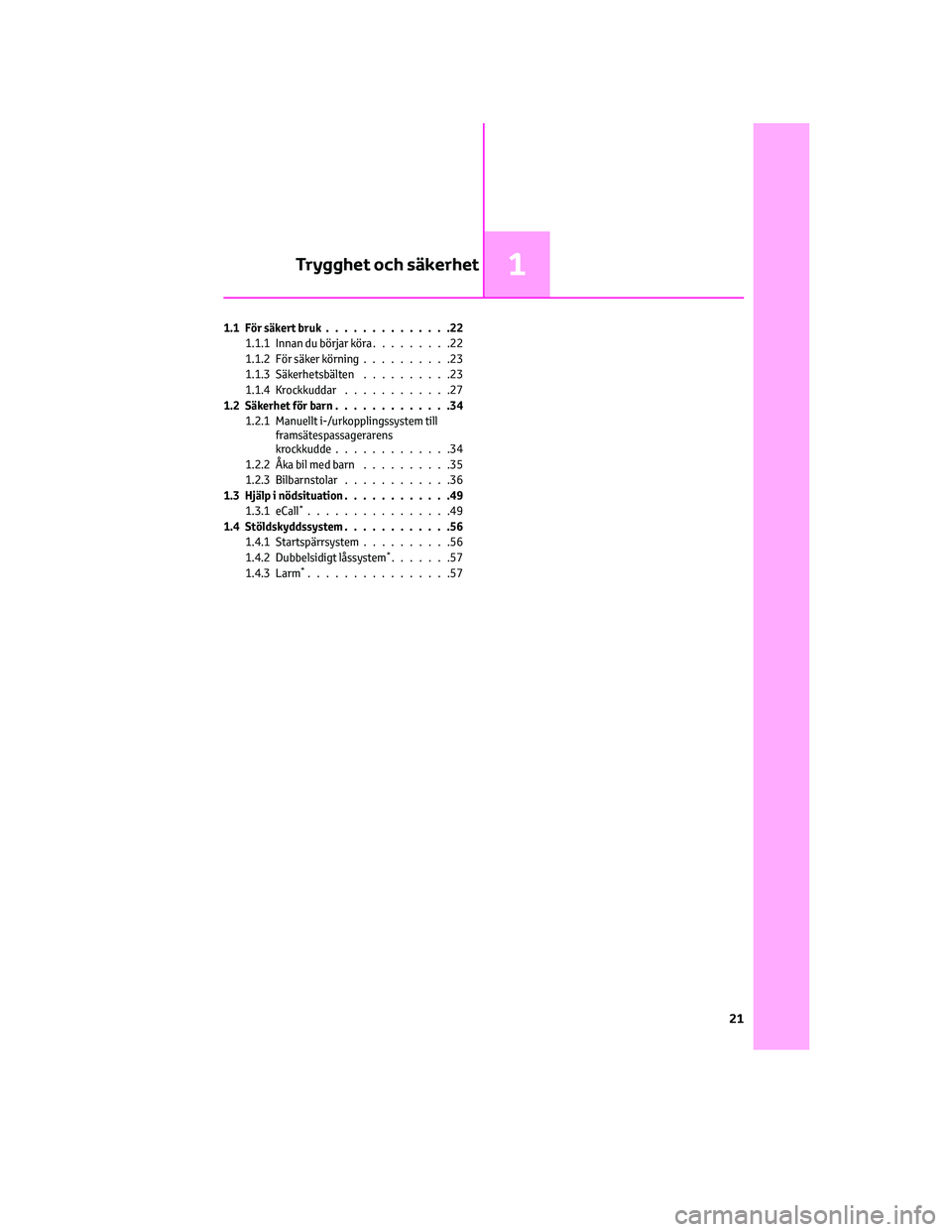

1.1 För säkert bruk..............22
1.1.1 Innan du börjar köra.........22
1.1.2Försäkerkörning..........23
1.1.3 Säkerhetsbälten..........23
1.1.4 Krockkuddar............27
1.2 Säkerhet för barn.............34
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde.............34
1.2.2Åkabilmedbarn ..........35
1.2.3Bilbarnstolar ............36
1.3 Hjälp i nödsituation............49
1.3.1 eCall
*................49
1.4 Stöldskyddssystem............56
1.4.1 Startspärrsystem..........56
1.4.2 Dubbelsidigt låssystem
*.......57
1.4.3 Larm*................57
Trygghet och säkerhet1
21

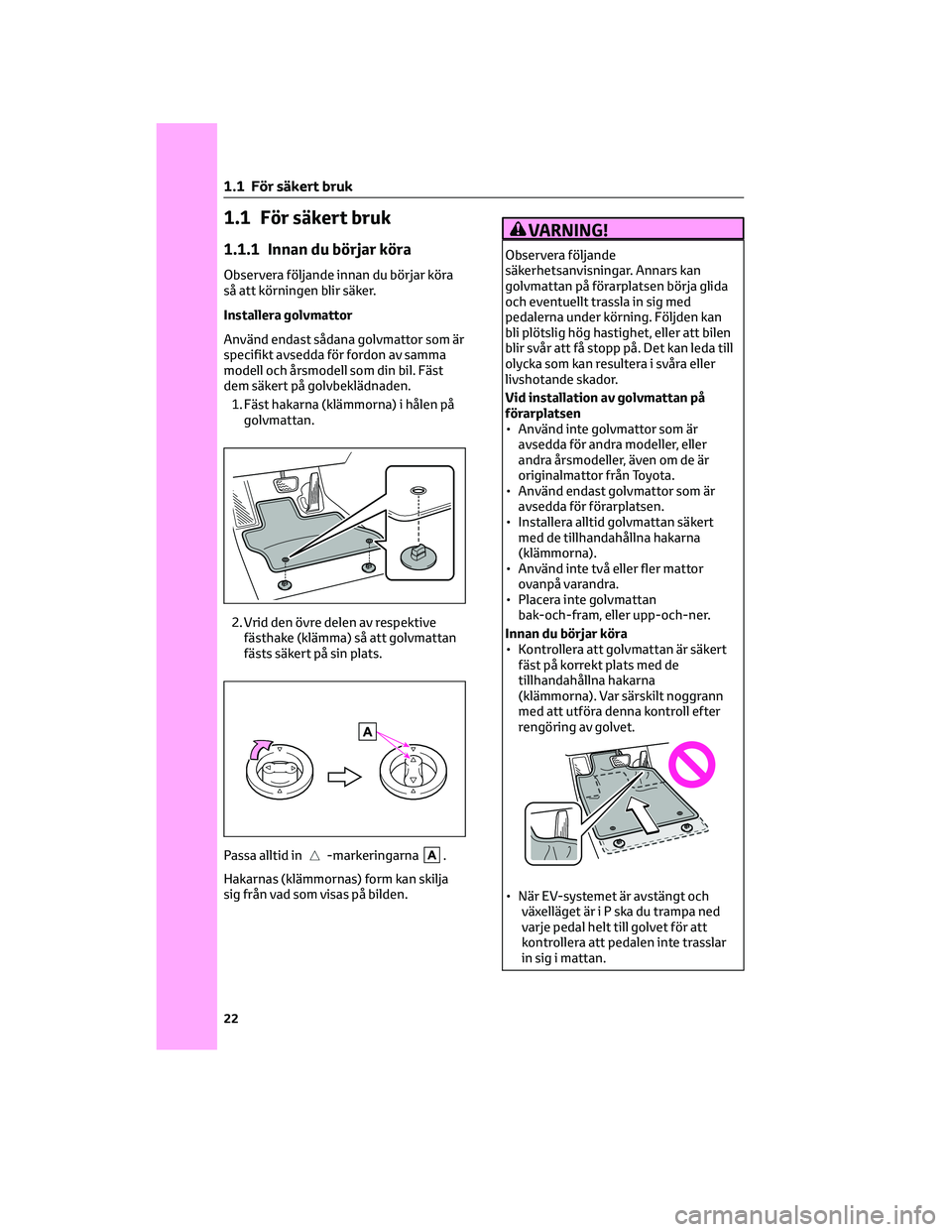

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Observera följande innan du börjar köra
så att körningen blir säker.
Installera golvmattor
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Passa alltid in
-markeringarna.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Observera följande
säkerhetsanvisningar. Annars kan
golvmattan på förarplatsen börja glida
och eventuellt trassla in sig med
pedalerna under körning. Följden kan
bli plötslig hög hastighet, eller att bilen
blir svår att få stopp på. Det kan leda till
olycka som kan resultera i svåra eller
livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor
ovanpå varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När EV-systemet är avstängt och
växelläget är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
1 .1 För säkert bruk
22

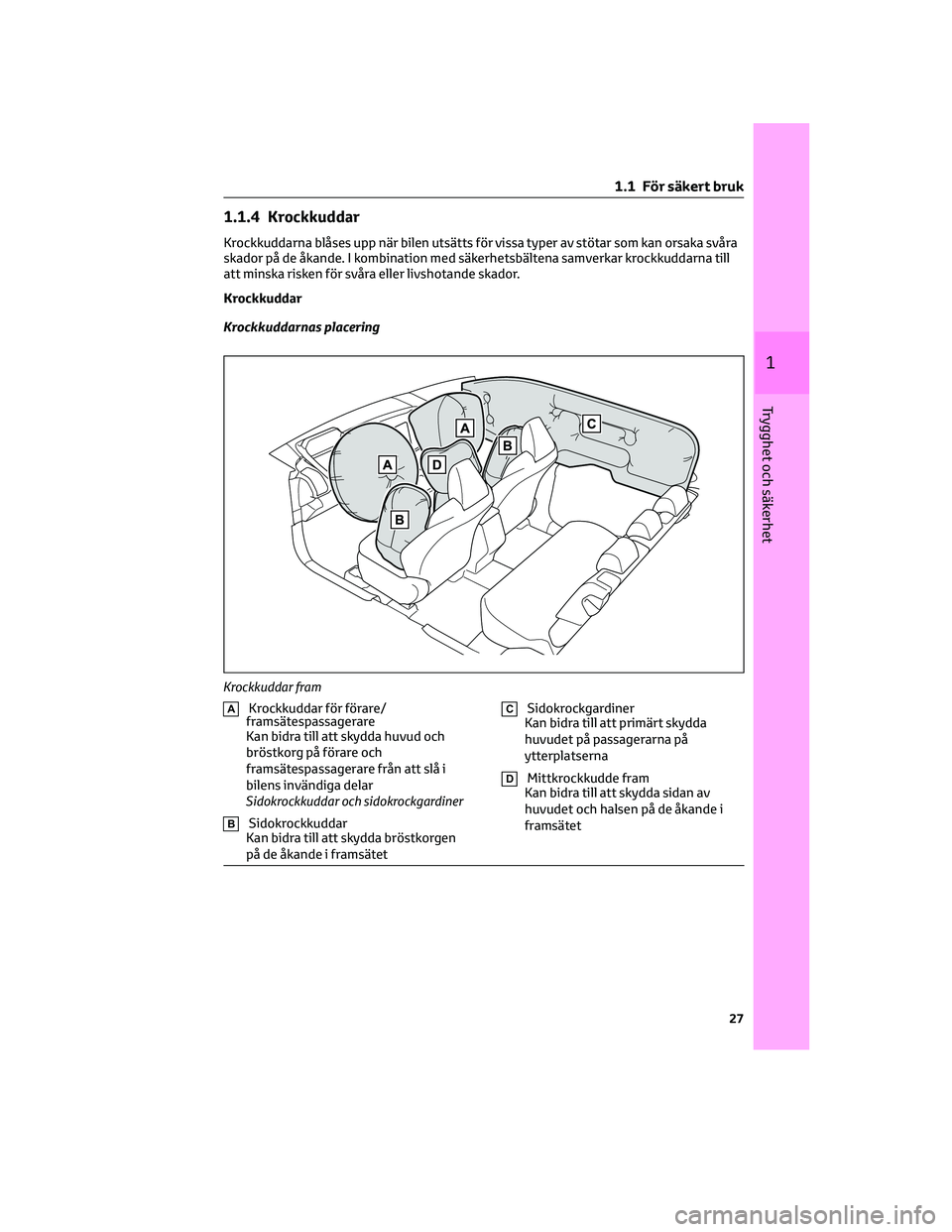

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
AKrockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i
bilens invändiga delar
Sidokrockkuddar och sidokrockgardiner
BSidokrockkuddar
Kan bidra till att skydda bröstkorgen
på de åkande i framsätet
CSidokrockgardiner
Kan bidra till att primärt skydda
huvudet på passagerarna på
ytterplatserna
DMittkrockkudde fram
Kan bidra till att skydda sidan av
huvudet och halsen på de åkande i
framsätet
Krockkuddar fram
1 .1 För säkert bruk
27
1
Trygghet och säkerhet

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrocksensorer (fram)
FBältessträckare och kraftbegränsare
GSidokrockkuddar
H"PASSENGER AIR BAG",
kontrollampor
IMittkrockkudde fram
JSidokrockgardiner
KSidokrocksensorer (bak)
LFörarens krockkudde
MSRS-varningslampa
NKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
28

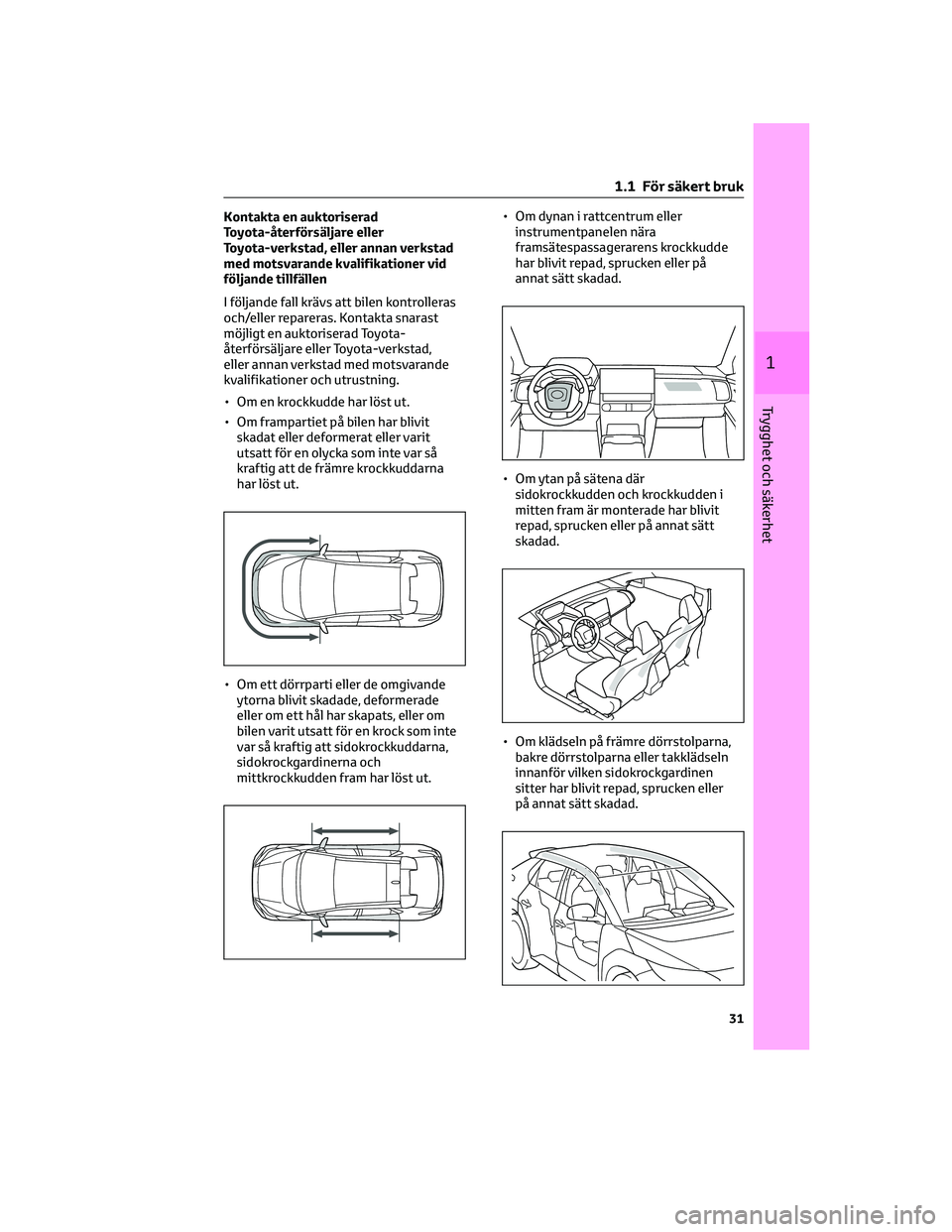

Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer vid
följande tillfällen
I följande fall krävs att bilen kontrolleras
och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
• Om en krockkudde har löst ut.
• Om frampartiet på bilen har blivitskadat eller deformerat eller varit
utsatt för en olycka som inte var så
kraftig att de främre krockkuddarna
har löst ut.
• Om ett dörrparti eller de omgivande ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en krock som inte
var så kraftig att sidokrockkuddarna,
sidokrockgardinerna och
mittkrockkudden fram har löst ut.•
Om dynan i rattcentrum eller
instrumentpanelen nära
framsätespassagerarens krockkudde
har blivit repad, sprucken eller på
annat sätt skadad.
• Om ytan på sätena där sidokrockkudden och krockkudden i
mitten fram är monterade har blivit
repad, sprucken eller på annat sätt
skadad.
• Om klädseln på främre dörrstolparna, bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

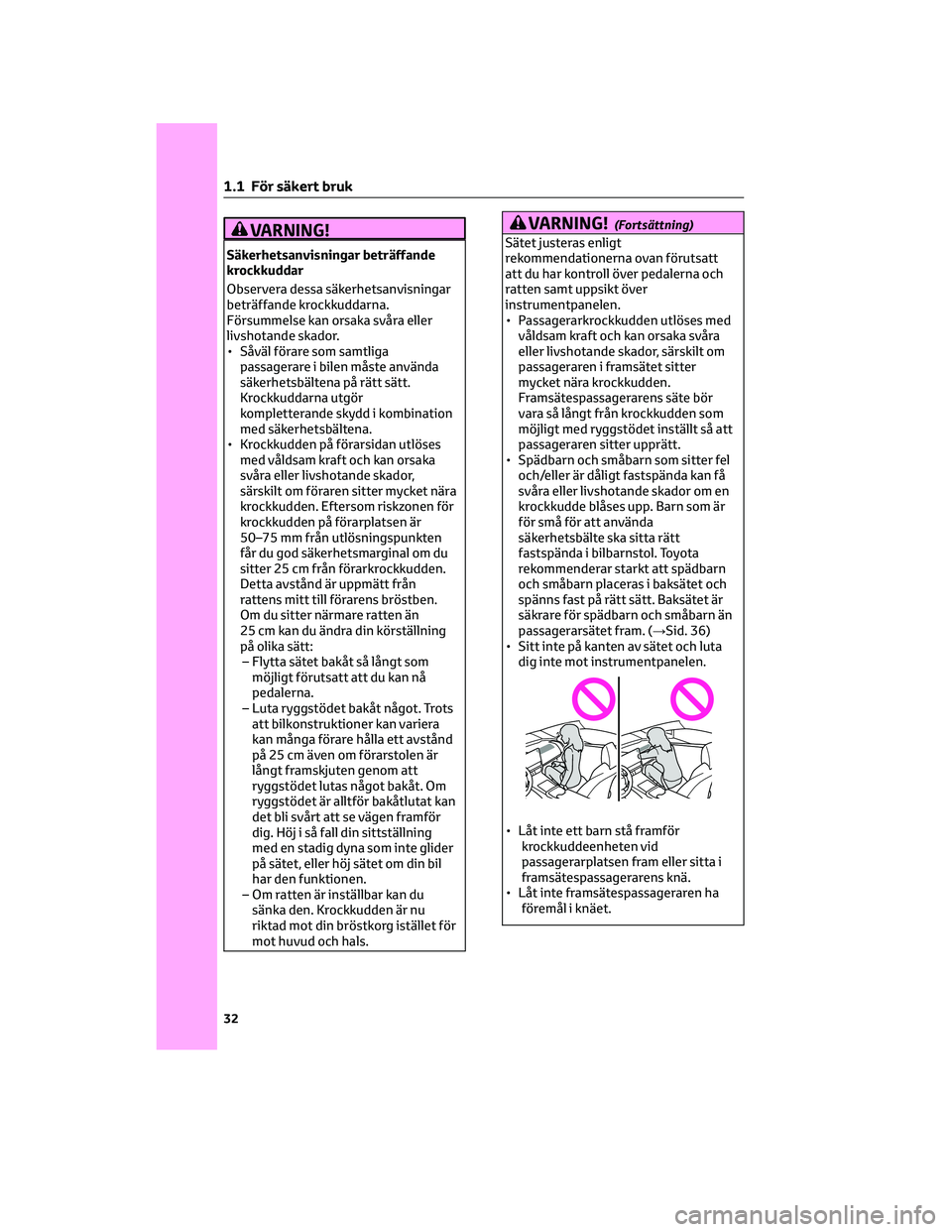

VARNING!
Säkerhetsanvisningar beträffande
krockkuddar
Observera dessa säkerhetsanvisningar
beträffande krockkuddarna.
Försummelse kan orsaka svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket nära
krockkudden. Eftersom riskzonen för
krockkudden på förarplatsen är
50–75 mm från utlösningspunkten
får du god säkerhetsmarginal om du
sitter 25 cm från förarkrockkudden.
Detta avstånd är uppmätt från
rattens mitt till förarens bröstben.
Om du sitter närmare ratten än
25 cm kan du ändra din körställning
på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ryggstödet är alltför bakåtlutat kan
det bli svårt att se vägen framför
dig. Höj i så fall din sittställning
med en stadig dyna som inte glider
på sätet, eller höj sätet om din bil
har den funktionen.
– Om ratten är inställbar kan du
sänka den. Krockkudden är nu
riktad mot din bröstkorg istället för
mot huvud och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Passagerarkrockkudden utlöses med
våldsam kraft och kan orsaka svåra
eller livshotande skador, särskilt om
passageraren i framsätet sitter
mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 36)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
• Låt inte framsätespassageraren ha
föremål i knäet.
1 .1 För säkert bruk
32

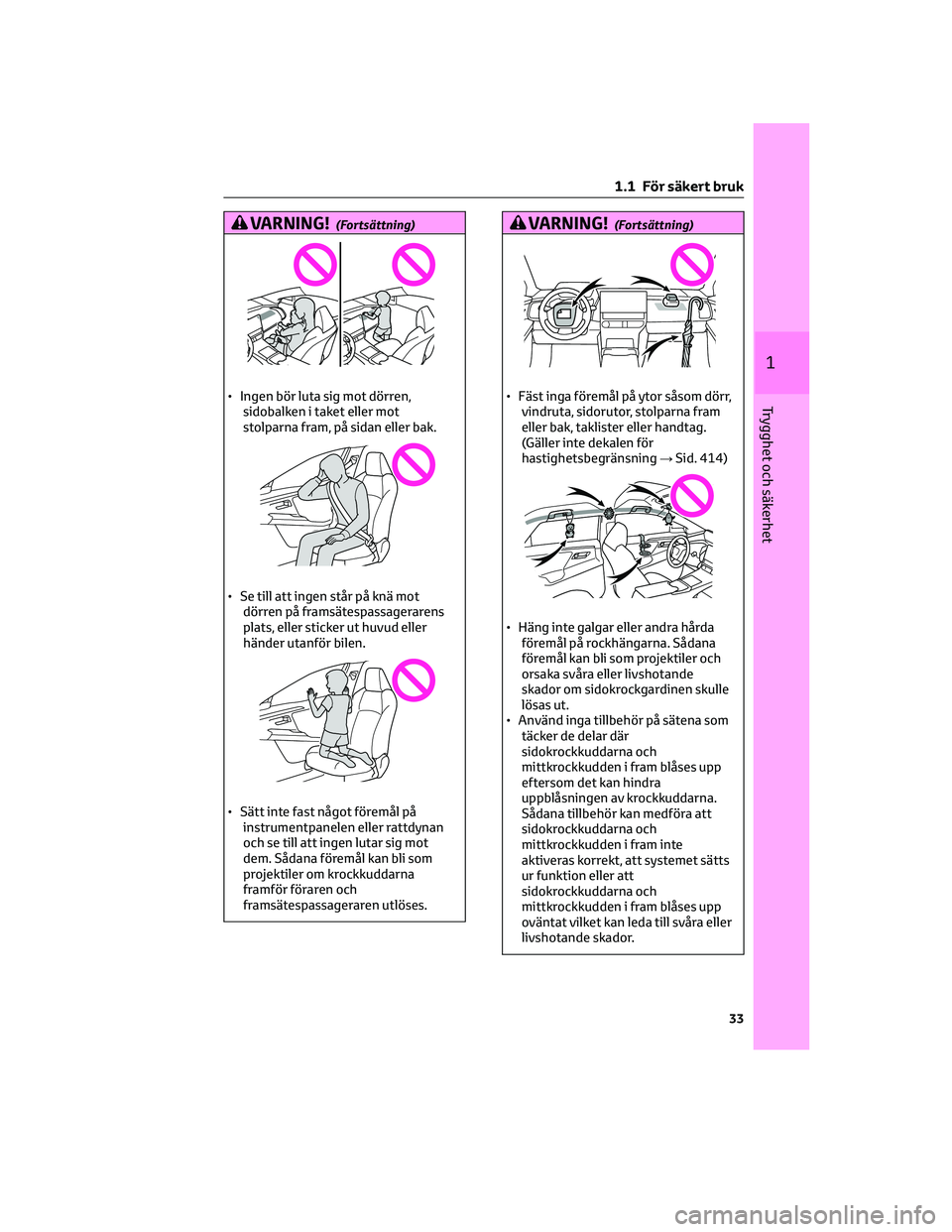

VARNING!(Fortsättning)
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
• Sätt inte fast något föremål på
instrumentpanelen eller rattdynan
och se till att ingen lutar sig mot
dem. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren utlöses.
VARNING!(Fortsättning)
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
(Gäller inte dekalen för
hastighetsbegränsning→Sid. 414)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Sådana
föremål kan bli som projektiler och
orsaka svåra eller livshotande
skador om sidokrockgardinen skulle
lösas ut.
• Använd inga tillbehör på sätena som
täcker de delar där
sidokrockkuddarna och
mittkrockkudden i fram blåses upp
eftersom det kan hindra
uppblåsningen av krockkuddarna.
Sådana tillbehör kan medföra att
sidokrockkuddarna och
mittkrockkudden i fram inte
aktiveras korrekt, att systemet sätts
ur funktion eller att
sidokrockkuddarna och
mittkrockkudden i fram blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

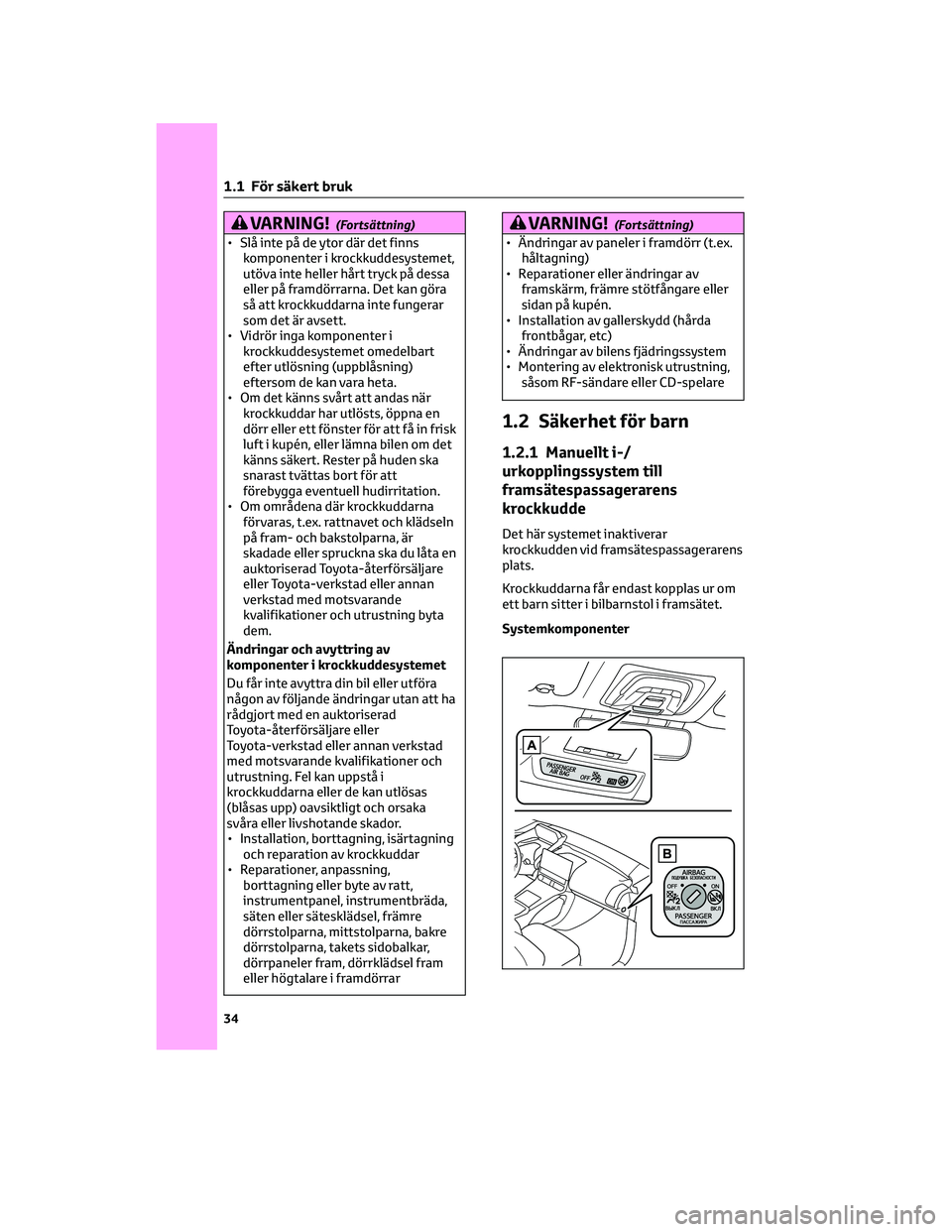

VARNING!(Fortsättning)
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
• Vidrör inga komponenter i
krockkuddesystemet omedelbart
efter utlösning (uppblåsning)
eftersom de kan vara heta.
• Om det känns svårt att andas när
krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk
luft i kupén, eller lämna bilen om det
känns säkert. Rester på huden ska
snarast tvättas bort för att
förebygga eventuell hudirritation.
• Om områdena där krockkuddarna
förvaras, t.ex. rattnavet och klädseln
på fram- och bakstolparna, är
skadade eller spruckna ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning byta
dem.
Ändringar och avyttring av
komponenter i krockkuddesystemet
Du får inte avyttra din bil eller utföra
någon av följande ändringar utan att ha
rådgjort med en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Fel kan uppstå i
krockkuddarna eller de kan utlösas
(blåsas upp) oavsiktligt och orsaka
svåra eller livshotande skador.
• Installation, borttagning, isärtagning
och reparation av krockkuddar
• Reparationer, anpassning,
borttagning eller byte av ratt,
instrumentpanel, instrumentbräda,
säten eller sätesklädsel, främre
dörrstolparna, mittstolparna, bakre
dörrstolparna, takets sidobalkar,
dörrpaneler fram, dörrklädsel fram
eller högtalare i framdörrar
VARNING!(Fortsättning)
• Ändringar av paneler i framdörr (t.ex.
håltagning)
• Reparationer eller ändringar av
framskärm, främre stötfångare eller
sidan på kupén.
• Installation av gallerskydd (hårda
frontbågar, etc)
• Ändringar av bilens fjädringssystem
• Montering av elektronisk utrustning,
såsom RF-sändare eller CD-spelare
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar
krockkudden vid framsätespassagerarens
plats.
Krockkuddarna får endast kopplas ur om
ett barn sitter i bilbarnstol i framsätet.
Systemkomponenter
1 .1 För säkert bruk
34

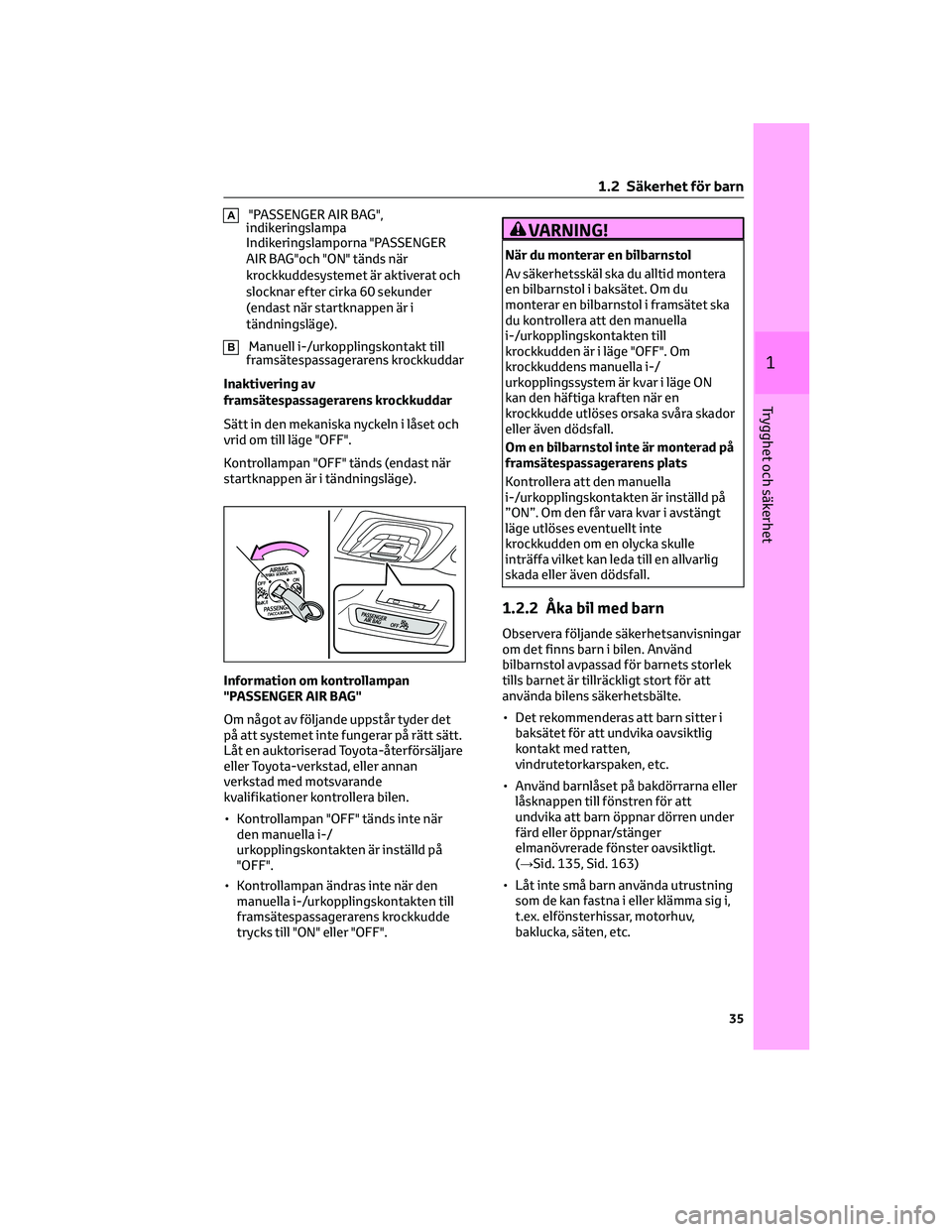

A"PASSENGER AIR BAG",
indikeringslampa
Indikeringslamporna "PASSENGER
AIR BAG"och "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder
(endast när startknappen är i
tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
Inaktivering av
framsätespassagerarens krockkuddar
Sätt in den mekaniska nyckeln i låset och
vrid om till läge "OFF".
Kontrollampan "OFF" tänds (endast när
startknappen är i tändningsläge).
Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Kontrollampan "OFF" tänds inte när
den manuella i-/
urkopplingskontakten är inställd på
"OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet ska
du kontrollera att den manuella
i-/urkopplingskontakten till
krockkudden är i läge "OFF". Om
krockkuddens manuella i-/
urkopplingssystem är kvar i läge ON
kan den häftiga kraften när en
krockkudde utlöses orsaka svåra skador
eller även dödsfall.
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
”ON”. Om den får vara kvar i avstängt
läge utlöses eventuellt inte
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Åka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen. Använd
bilbarnstol avpassad för barnets storlek
tills barnet är tillräckligt stort för att
använda bilens säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med ratten,
vindrutetorkarspaken, etc.
• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 135, Sid. 163)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
1 .2 Säkerhet för barn
35
1
Trygghet och säkerhet
