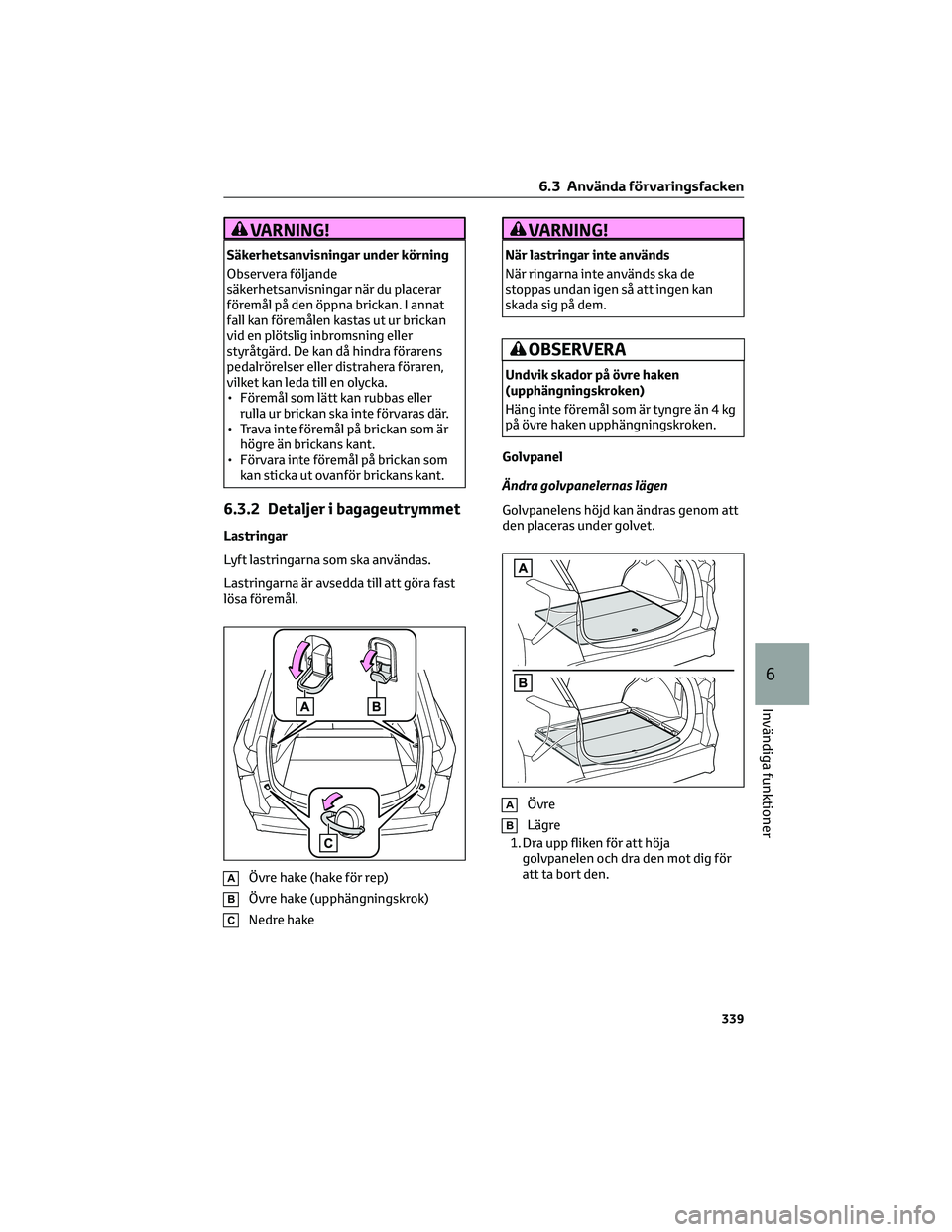

VARNING!
Säkerhetsanvisningar under körning
Observera följande
säkerhetsanvisningar när du placerar
föremål på den öppna brickan. I annat
fall kan föremålen kastas ut ur brickan
vid en plötslig inbromsning eller
styråtgärd. De kan då hindra förarens
pedalrörelser eller distrahera föraren,
vilket kan leda till en olycka.
• Föremål som lätt kan rubbas eller
rulla ur brickan ska inte förvaras där.
• Trava inte föremål på brickan som är
högre än brickans kant.
• Förvara inte föremål på brickan som
kan sticka ut ovanför brickans kant.
6.3.2 Detaljer i bagageutrymmet
Lastringar
Lyft lastringarna som ska användas.
Lastringarna är avsedda till att göra fast
lösa föremål.
AÖvre hake (hake för rep)
BÖvre hake (upphängningskrok)
CNedre hake
VARNING!
När lastringar inte används
När ringarna inte används ska de
stoppas undan igen så att ingen kan
skada sig på dem.
OBSERVERA
Undvik skador på övre haken
(upphängningskroken)
Häng inte föremål som är tyngre än 4 kg
på övre haken upphängningskroken.
Golvpanel
Ändra golvpanelernas lägen
Golvpanelens höjd kan ändras genom att
den placeras under golvet.
AÖvre
BLägre
1. Dra upp fliken för att höja
golvpanelen och dra den mot dig för
att ta bort den.
6.3 Använda förvaringsfacken
339
6
Invändiga funktioner
Page 342 of 538

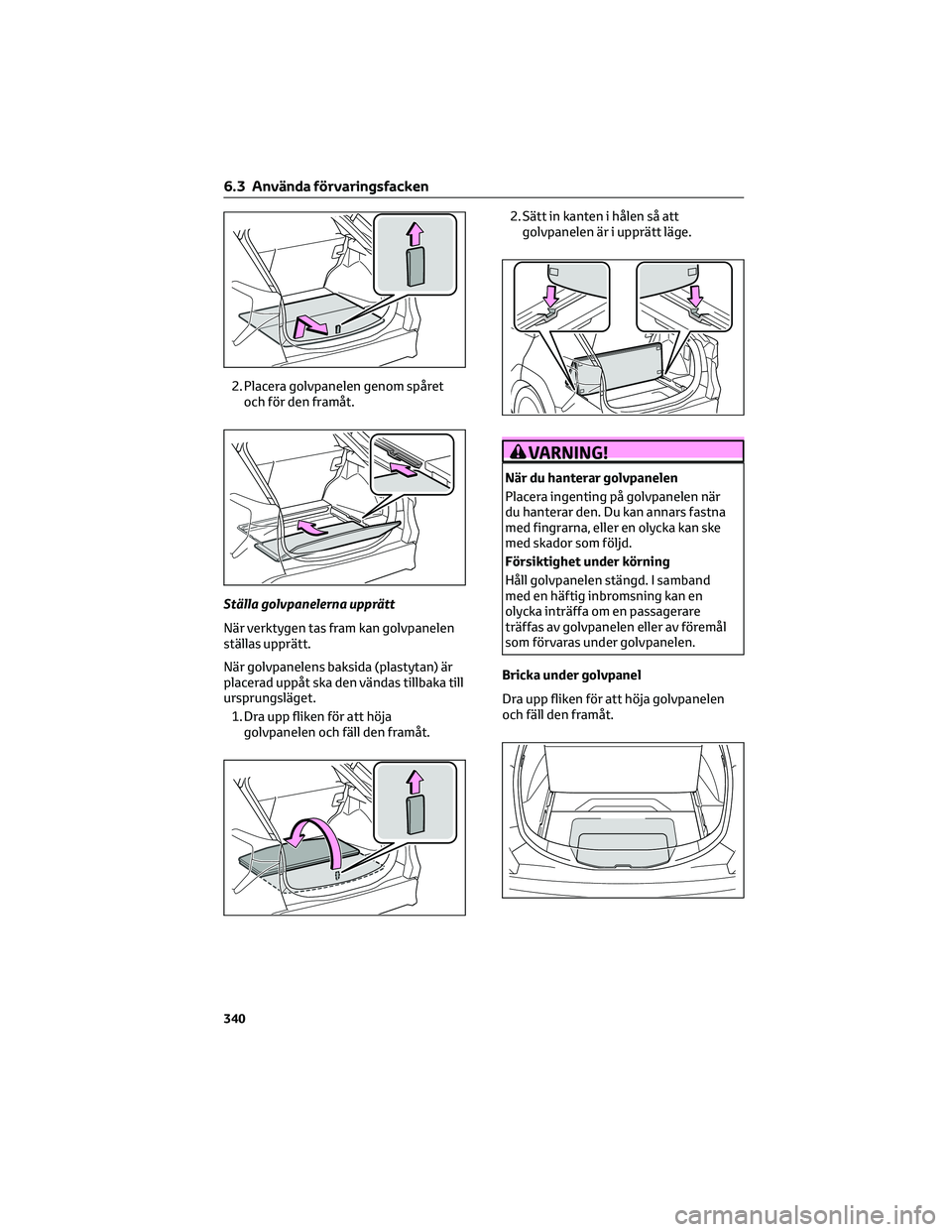

2. Placera golvpanelen genom spåret
och för den framåt.
Ställa golvpanelerna upprätt
När verktygen tas fram kan golvpanelen
ställas upprätt.
När golvpanelens baksida (plastytan) är
placerad uppåt ska den vändas tillbaka till
ursprungsläget.
1. Dra upp fliken för att höja
golvpanelen och fäll den framåt.2. Sätt in kanten i hålen så att
golvpanelen är i upprätt läge.
VARNING!
När du hanterar golvpanelen
Placera ingenting på golvpanelen när
du hanterar den. Du kan annars fastna
med fingrarna, eller en olycka kan ske
med skador som följd.
Försiktighet under körning
Håll golvpanelen stängd. I samband
med en häftig inbromsning kan en
olycka inträffa om en passagerare
träffas av golvpanelen eller av föremål
som förvaras under golvpanelen.
Bricka under golvpanel
Dra upp fliken för att höja golvpanelen
och fäll den framåt.
6.3 Använda förvaringsfacken
340
Page 343 of 538

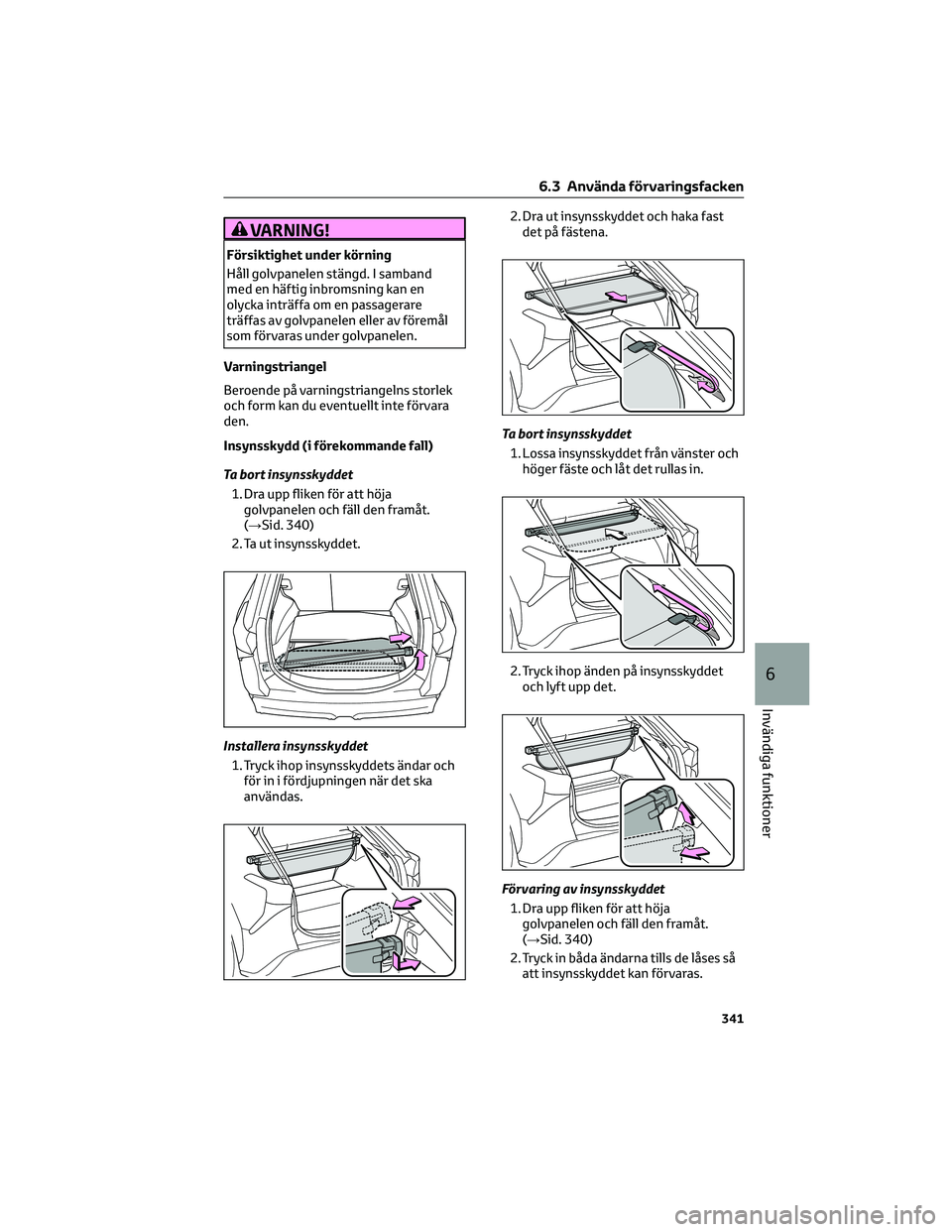

VARNING!
Försiktighet under körning
Håll golvpanelen stängd. I samband
med en häftig inbromsning kan en
olycka inträffa om en passagerare
träffas av golvpanelen eller av föremål
som förvaras under golvpanelen.
Varningstriangel
Beroende på varningstriangelns storlek
och form kan du eventuellt inte förvara
den.
Insynsskydd (i förekommande fall)
Ta bort insynsskyddet
1. Dra upp fliken för att höja
golvpanelen och fäll den framåt.
(→Sid. 340)
2. Ta ut insynsskyddet.
Installera insynsskyddet
1. Tryck ihop insynsskyddets ändar och
för in i fördjupningen när det ska
användas.2. Dra ut insynsskyddet och haka fast
det på fästena.
Ta bort insynsskyddet
1. Lossa insynsskyddet från vänster och
höger fäste och låt det rullas in.
2. Tryck ihop änden på insynsskyddet
och lyft upp det.
Förvaring av insynsskyddet
1. Dra upp fliken för att höja
golvpanelen och fäll den framåt.
(→Sid. 340)
2. Tryck in båda ändarna tills de låses så
att insynsskyddet kan förvaras.
6.3 Använda förvaringsfacken
341
6
Invändiga funktioner
Page 344 of 538

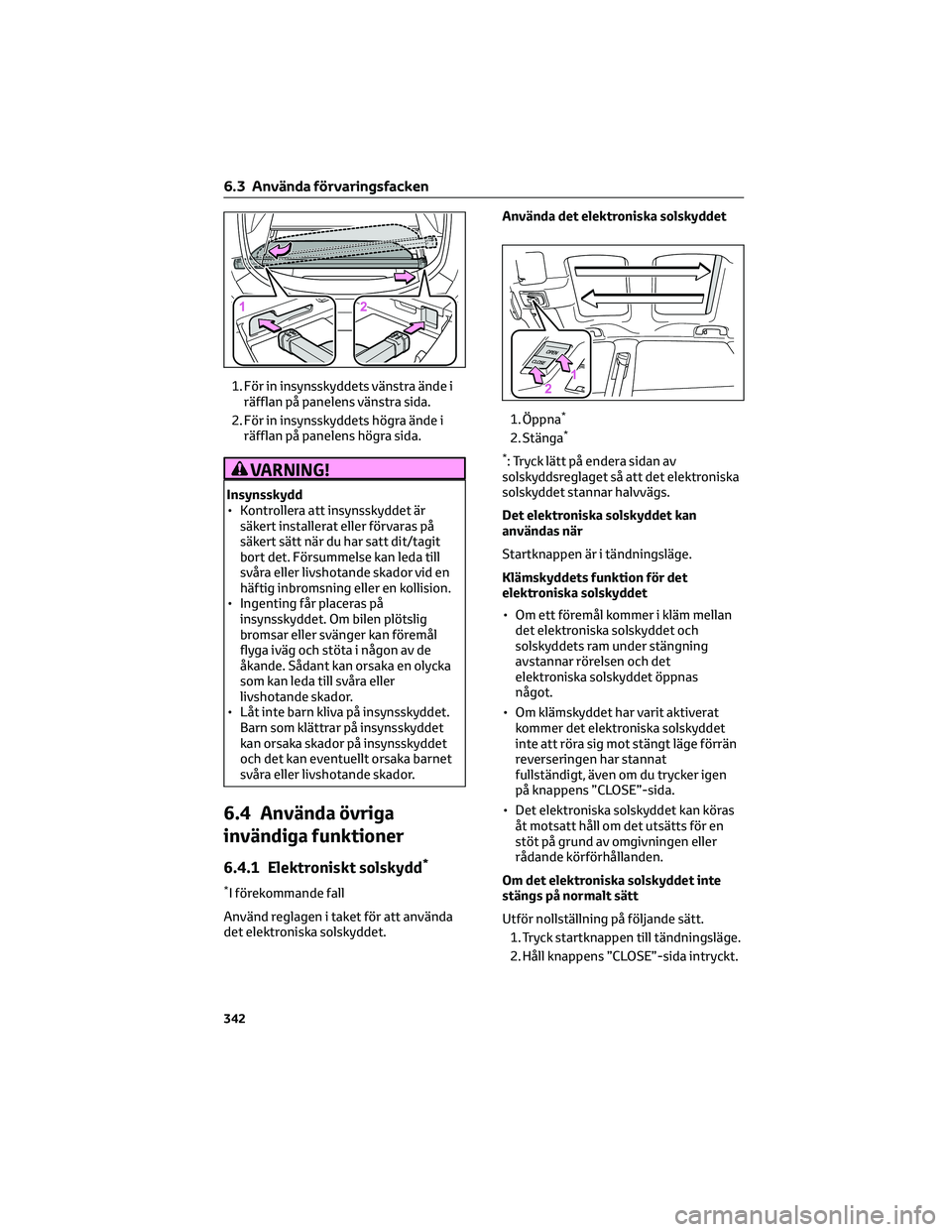

1. För in insynsskyddets vänstra ände i
räfflan på panelens vänstra sida.
2. För in insynsskyddets högra ände i
räfflan på panelens högra sida.
VARNING!
Insynsskydd
• Kontrollera att insynsskyddet är
säkert installerat eller förvaras på
säkert sätt när du har satt dit/tagit
bort det. Försummelse kan leda till
svåra eller livshotande skador vid en
häftig inbromsning eller en kollision.
• Ingenting får placeras på
insynsskyddet. Om bilen plötslig
bromsar eller svänger kan föremål
flyga iväg och stöta i någon av de
åkande. Sådant kan orsaka en olycka
som kan leda till svåra eller
livshotande skador.
• Låt inte barn kliva på insynsskyddet.
Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet
och det kan eventuellt orsaka barnet
svåra eller livshotande skador.
6.4 Använda övriga
invändiga funktioner
6.4.1 Elektroniskt solskydd*
*I förekommande fall
Använd reglagen i taket för att använda
det elektroniska solskyddet.Använda det elektroniska solskyddet
1. Öppna
*
2. Stänga*
*
: Tryck lätt på endera sidan av
solskyddsreglaget så att det elektroniska
solskyddet stannar halvvägs.
Det elektroniska solskyddet kan
användas när
Startknappen är i tändningsläge.
Klämskyddets funktion för det
elektroniska solskyddet
• Om ett föremål kommer i kläm mellan
det elektroniska solskyddet och
solskyddets ram under stängning
avstannar rörelsen och det
elektroniska solskyddet öppnas
något.
• Om klämskyddet har varit aktiverat
kommer det elektroniska solskyddet
inte att röra sig mot stängt läge förrän
reverseringen har stannat
fullständigt, även om du trycker igen
på knappens ”CLOSE”-sida.
• Det elektroniska solskyddet kan köras
åt motsatt håll om det utsätts för en
stöt på grund av omgivningen eller
rådande körförhållanden.
Om det elektroniska solskyddet inte
stängs på normalt sätt
Utför nollställning på följande sätt.
1. Tryck startknappen till tändningsläge.
2. Håll knappens ”CLOSE”-sida intryckt.
6.3 Använda förvaringsfacken
342
Page 345 of 538

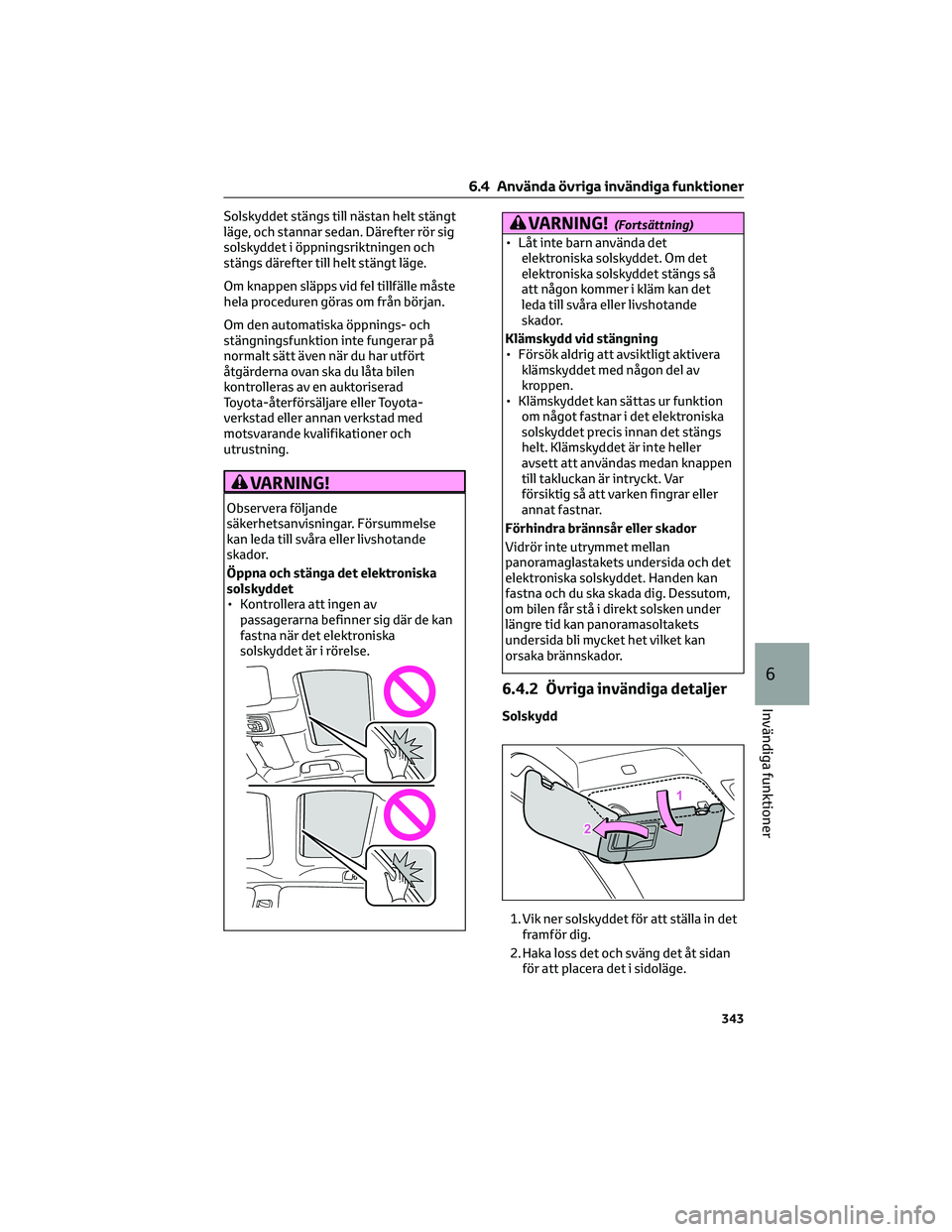

Solskyddet stängs till nästan helt stängt
läge, och stannar sedan. Därefter rör sig
solskyddet i öppningsriktningen och
stängs därefter till helt stängt läge.
Om knappen släpps vid fel tillfälle måste
hela proceduren göras om från början.
Om den automatiska öppnings- och
stängningsfunktion inte fungerar på
normalt sätt även när du har utfört
åtgärderna ovan ska du låta bilen
kontrolleras av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Öppna och stänga det elektroniska
solskyddet
• Kontrollera att ingen av
passagerarna befinner sig där de kan
fastna när det elektroniska
solskyddet är i rörelse.
VARNING!(Fortsättning)
• Låt inte barn använda det
elektroniska solskyddet. Om det
elektroniska solskyddet stängs så
att någon kommer i kläm kan det
leda till svåra eller livshotande
skador.
Klämskydd vid stängning
• Försök aldrig att avsiktligt aktivera
klämskyddet med någon del av
kroppen.
• Klämskyddet kan sättas ur funktion
om något fastnar i det elektroniska
solskyddet precis innan det stängs
helt. Klämskyddet är inte heller
avsett att användas medan knappen
till takluckan är intryckt. Var
försiktig så att varken fingrar eller
annat fastnar.
Förhindra brännsår eller skador
Vidrör inte utrymmet mellan
panoramaglastakets undersida och det
elektroniska solskyddet. Handen kan
fastna och du ska skada dig. Dessutom,
om bilen får stå i direkt solsken under
längre tid kan panoramasoltakets
undersida bli mycket het vilket kan
orsaka brännskador.
6.4.2 Övriga invändiga detaljer
Solskydd
1. Vik ner solskyddet för att ställa in det
framför dig.
2. Haka loss det och sväng det åt sidan
för att placera det i sidoläge.
6.4 Använda övriga invändiga funktioner
343
6
Invändiga funktioner
Page 346 of 538

Makeup-speglar
Tryck skyddet åt sidan för att öppna
spegeln.
Lampan tänds när skyddet öppnas.
Makeup-spegelbelysning
Om makeup-spegelbelysningen
fortfarande är tänd när startknappen
trycks till avstängt läge slocknar
belysningen automatiskt efter
20 minuter.
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte belysningen i makeup-spegeln
vara tänd under längre stunder när
EV-systemet är avstängt.
Eluttag
Använd elektriska tillbehör som förbrukar
mindre än 12 VDC/10 A
(effektförbrukning på 120 W). Vid
användning av elektriska tillbehör ska du
se till att effektförbrukningen för
samtliga anslutna uttag är mindre än
120 W.
Öppna locket.Eluttaget kan användas när
Startknappen är i radioläge eller
tändningsläge.
När EV-systemet stängs av
Koppla från elektriska apparater med
laddningsfunktioner, t.ex. mobila s.k.
powerbanks. Om sådana enheter lämnas
på laddning stannar vanligen inte
EV-systemet.
OBSERVERA
När eluttaget inte används
Stäng locket till eluttaget om det inte
används för att undvika att eluttaget
skadas. Främmande föremål eller
vätskor som tränger in i eluttaget kan
orsaka kortslutning.
Undvik att 12-voltsbatteriet laddas ur
Använd inte eluttaget längre än
nödvändigt om EV-systemet är
avstängt.
Undvik olämplig användning av bilen
När trycker startknappen till avstängt
läge, kom ihåg att lossa tillbehör som är
avsedda för laddning, t.ex. bärbara
laddare, powerbanks etc från eluttagen.
Om ett sådant tillbehör lämnas anslutet
kan följande inträffa:
• Dörrarna kan inte låsas.
• Startskärmen visas på
informationsdisplayen.
• Kupébelysningen,
instrumentpanelbelysningen etc
tänds.
6.4 Använda övriga invändiga funktioner
344
Page 347 of 538

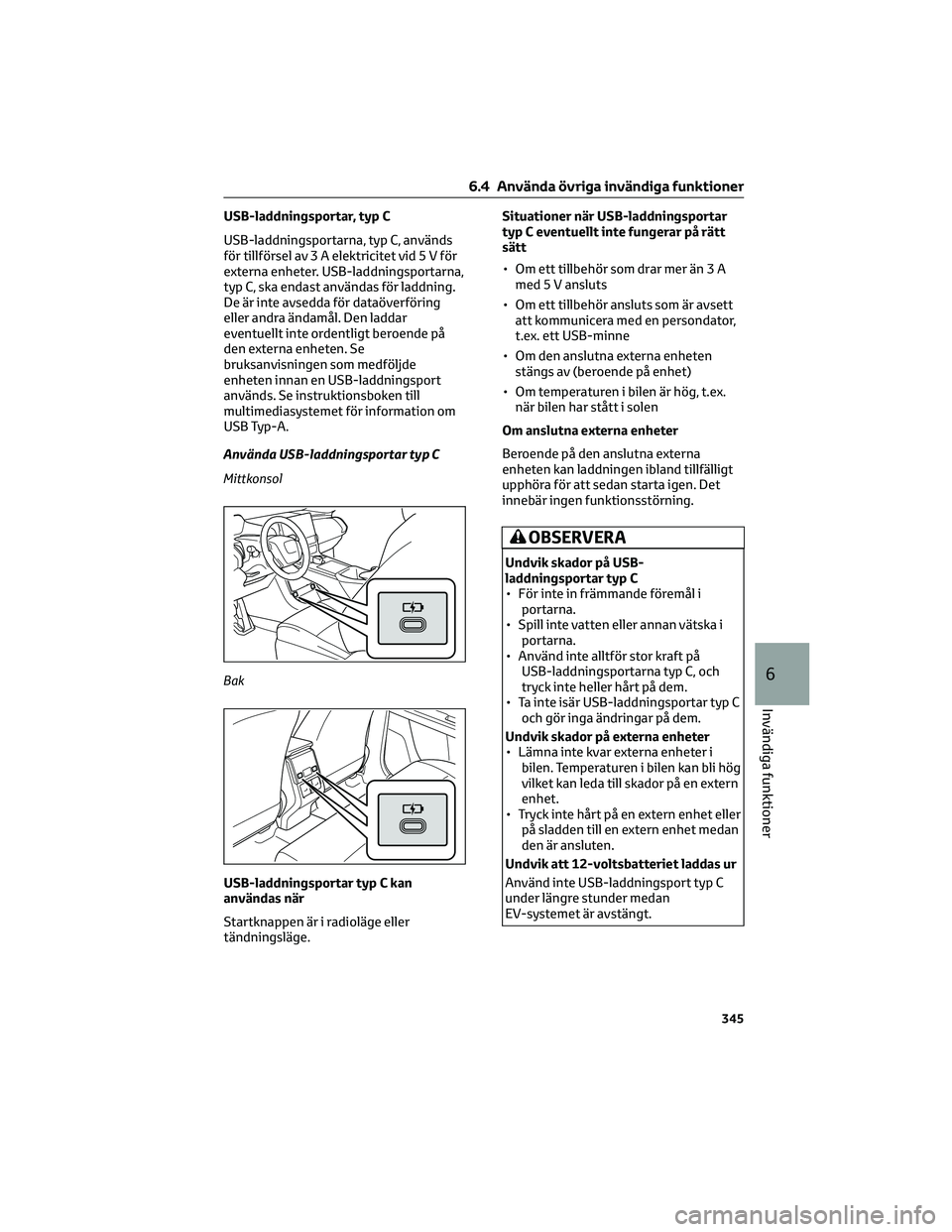

USB-laddningsportar, typ C
USB-laddningsportarna, typ C, används
för tillförsel av 3 A elektricitet vid5Vför
externa enheter. USB-laddningsportarna,
typ C, ska endast användas för laddning.
De är inte avsedda för dataöverföring
eller andra ändamål. Den laddar
eventuellt inte ordentligt beroende på
den externa enheten. Se
bruksanvisningen som medföljde
enheten innan en USB-laddningsport
används. Se instruktionsboken till
multimediasystemet för information om
USB Typ-A.
Använda USB-laddningsportar typ C
Mittkonsol
Bak
USB-laddningsportar typ C kan
användas när
Startknappen är i radioläge eller
tändningsläge.Situationer när USB-laddningsportar
typ C eventuellt inte fungerar på rätt
sätt
• Om ett tillbehör som drar mer än 3 A
med 5 V ansluts
• Om ett tillbehör ansluts som är avsett
att kommunicera med en persondator,
t.ex. ett USB-minne
• Om den anslutna externa enheten
stängs av (beroende på enhet)
• Om temperaturen i bilen är hög, t.ex.
när bilen har stått i solen
Om anslutna externa enheter
Beroende på den anslutna externa
enheten kan laddningen ibland tillfälligt
upphöra för att sedan starta igen. Det
innebär ingen funktionsstörning.
OBSERVERA
Undvik skador på USB-
laddningsportar typ C
• För inte in främmande föremål i
portarna.
• Spill inte vatten eller annan vätska i
portarna.
• Använd inte alltför stor kraft på
USB-laddningsportarna typ C, och
tryck inte heller hårt på dem.
• Ta inte isär USB-laddningsportar typ C
och gör inga ändringar på dem.
Undvik skador på externa enheter
• Lämna inte kvar externa enheter i
bilen. Temperaturen i bilen kan bli hög
vilket kan leda till skador på en extern
enhet.
• Tryck inte hårt på en extern enhet eller
på sladden till en extern enhet medan
den är ansluten.
Undvik att 12-voltsbatteriet laddas ur
Använd inte USB-laddningsport typ C
under längre stunder medan
EV-systemet är avstängt.
6.4 Använda övriga invändiga funktioner
345
6
Invändiga funktioner
Page 348 of 538

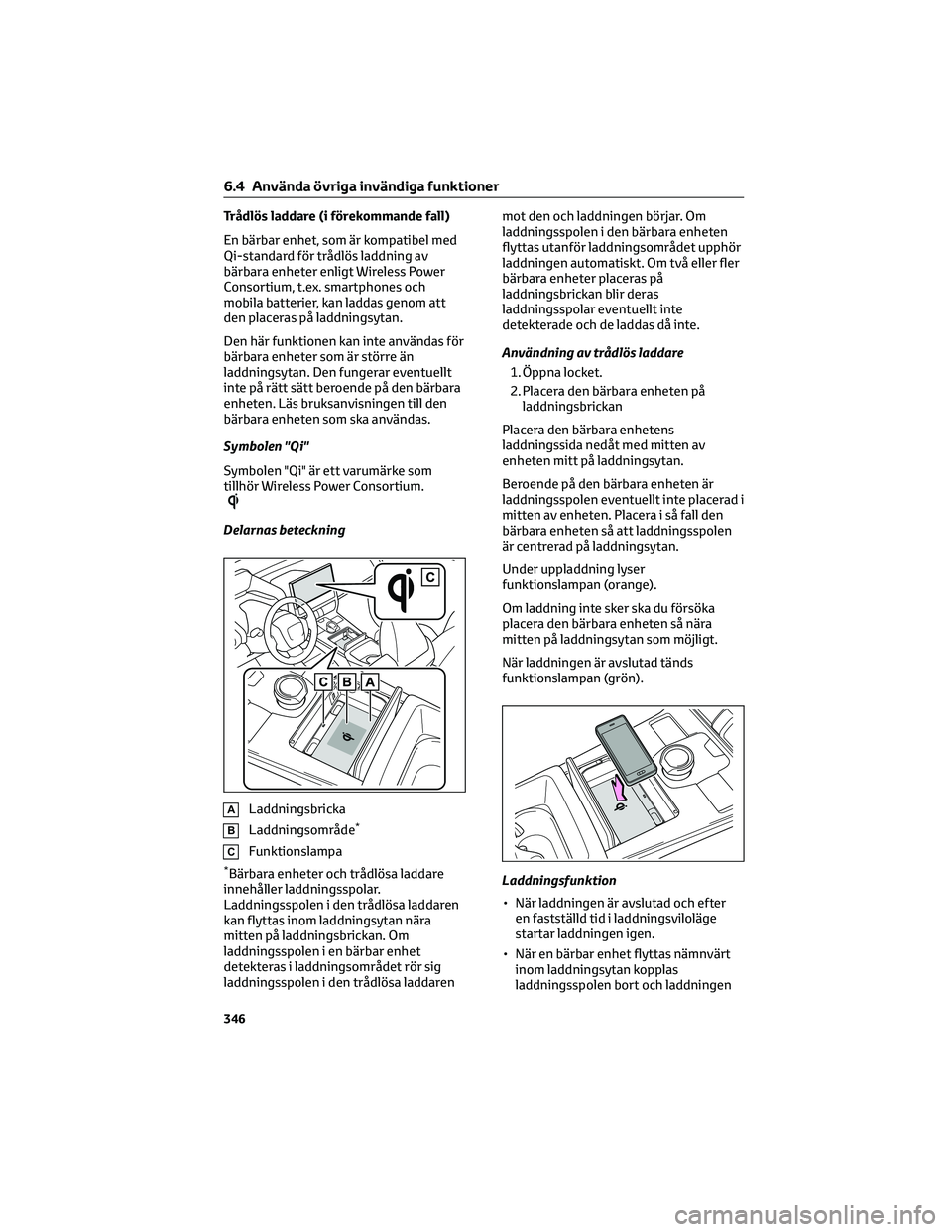

Trådlös laddare (i förekommande fall)
En bärbar enhet, som är kompatibel med
Qi-standard för trådlös laddning av
bärbara enheter enligt Wireless Power
Consortium, t.ex. smartphones och
mobila batterier, kan laddas genom att
den placeras på laddningsytan.
Den här funktionen kan inte användas för
bärbara enheter som är större än
laddningsytan. Den fungerar eventuellt
inte på rätt sätt beroende på den bärbara
enheten. Läs bruksanvisningen till den
bärbara enheten som ska användas.
Symbolen "Qi"
Symbolen "Qi" är ett varumärke som
tillhör Wireless Power Consortium.
Delarnas beteckning
ALaddningsbricka
BLaddningsområde*
CFunktionslampa
*Bärbara enheter och trådlösa laddare
innehåller laddningsspolar.
Laddningsspolen i den trådlösa laddaren
kan flyttas inom laddningsytan nära
mitten på laddningsbrickan. Om
laddningsspolen i en bärbar enhet
detekteras i laddningsområdet rör sig
laddningsspolen i den trådlösa laddarenmot den och laddningen börjar. Om
laddningsspolen i den bärbara enheten
flyttas utanför laddningsområdet upphör
laddningen automatiskt. Om två eller fler
bärbara enheter placeras på
laddningsbrickan blir deras
laddningsspolar eventuellt inte
detekterade och de laddas då inte.
Användning av trådlös laddare
1. Öppna locket.
2. Placera den bärbara enheten på
laddningsbrickan
Placera den bärbara enhetens
laddningssida nedåt med mitten av
enheten mitt på laddningsytan.
Beroende på den bärbara enheten är
laddningsspolen eventuellt inte placerad i
mitten av enheten. Placera i så fall den
bärbara enheten så att laddningsspolen
är centrerad på laddningsytan.
Under uppladdning lyser
funktionslampan (orange).
Om laddning inte sker ska du försöka
placera den bärbara enheten så nära
mitten på laddningsytan som möjligt.
När laddningen är avslutad tänds
funktionslampan (grön).
Laddningsfunktion
• När laddningen är avslutad och efter
en fastställd tid i laddningsviloläge
startar laddningen igen.
• När en bärbar enhet flyttas nämnvärt
inom laddningsytan kopplas
laddningsspolen bort och laddningen
6.4 Använda övriga invändiga funktioner
346
Page 349 of 538

stoppas tillfälligt. Om det finns en
laddningsspole i laddningsområdet
rör sig laddningsspolen i den trådlösa
laddaren mot den och laddningen
startar om.
Snabbladdningsfunktion
• Följande bärbara enheter har stöd för
snabbladdning.
– Bärbara enheter som
överensstämmer med WPC Ver
1.2.4 och kompatibla med
snabbladdning– iPhone med iOS-version som stöder
7,5 W-laddning (iPhone 8 och
senare modeller)
• När du laddar en bärbar enhet som
stöder snabbladdning växlar
laddningen automatiskt till
snabbladdningsfunktionen.
Ljusförhållanden för funktionslampan
Funktionslampa
Förhållanden
På laddningsbrickanPå multimediasystemets
skärm
Avstängd FörsvinnerNär den trådlösa laddarens
strömtillförsel är avstängd
Grön (lyser) GråI viloläge (läge för möjlig
laddning)
*1
När laddningen är avslutad*2
Orange (lyser) BlåNär den bärbara enheten pla-
ceras på laddningsytan (de-
tekterar den bärbara enhe-
ten)
Laddning
*1Ingen uppladdning sker i viloläge. Om ett metallföremål placeras på laddningsbrickan i
detta läge värms föremålet inte upp.
*2: Beroende på den bärbara enheten förekommer det att funktionslampan fortsätter att
lysa med orange sken även när laddningen har avslutats.
Den trådlösa laddaren fungerar inte på rätt sätt.
Följande är situationer när den trådlösa laddaren inte fungerar på rätt sätt och möjliga
orsaker med åtgärder.
Funktionslampa Multimediasystemets skärm Möjliga orsaker/Åtgärder
Orange (Blinkar upprepade
gånger en gång/sekund)GråFel i kommunikationen mellan
trådlös laddare och elektro-
nisk nyckel
Stäng av EV-systemet om
det är igång och starta
sedan om det
Starta EV-systemet om start-
knappen är i radioläge.
(→Sid. 180)
6.4 Använda övriga invändiga funktioner
347
6
Invändiga funktioner
Page 350 of 538

Funktionslampa Multimediasystemets skärm Möjliga orsaker/Åtgärder
Grön (Blinkar upprepade
gånger en gång/sekund)FörsvinnerFel i kommunikationen mellan
trådlös laddare och multime-
diasystem
Stäng av EV-systemet om
det är igång och starta
sedan om det
Starta EV-systemet om start-
knappen är i radioläge.
(→Sid. 180)
Grön (lyser) BlåAM-kanaler söks automatiskt
Vänta tills systemet har av-
slutat det automatiska valet
av AM-radiokanaler. Stoppa
det automatiska valet om
det inte kan avslutas.
Det elektroniska lås- och
startsystemet detekterar
nyckeln
Vänta tills nyckeldetekte-
ringen är avslutad.
Orange (Tre blinkningar upp-
repas kontinuerligt)GråDetektering av främmande
ämne: Om ett metalliskt
främmande ämne detekteras
på laddningsytan aktiveras
funktionen som förhindrar
onormal uppvärmning av
laddningsspolen
Ta bort det främmande äm-
net från laddningsytan.
Den bärbara enheten är fel-
riktad:
Laddningsspolen i den bär-
bara enheten flyttades
utanför laddningsområdet
så att funktionen för hindra
onormal uppvärmning av
laddningsspolen aktivera-
des.
Orange (Fyra blinkningar
upprepas kontinuerligt)GråSäkerhetsavstängningen ak-
tiverades när temperaturen i
den trådlösa laddaren över-
skred det inställda värdet
Sluta ladda, ta bort den bär-
bara enheten från ladd-
ningsbrickan och vänta på
att temperaturen sjunker,
och börja ladda igen.
6.4 Använda övriga invändiga funktioner
348
