7.3.6 Byta hjul
Förbered nödvändiga verktyg och en
domkraft om du själv byter hjul.
Den här bilen använder hjulbultar.
När hjul används som var monterade när
bilen skeppades från fabriken ska Toyotas
speciella hjulbultar i original användas.
Om ett nödvändigt byte av hjul verkar
komplicerat bör du kontakta en
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Innan du hissar upp bilen
• Stanna bilen på en säker plats på ett
stadigt och plant underlag.
• Ansätt parkeringsbromsen.
• Ändra till växelläge P.• Stäng av rörelsedetektor och
lutningssensor (i förekommande fall)
(→Sid. 59)
• Stäng av EV-systemet.
• Modeller med elmanövrerad baklucka:
Stäng av elbaklucksystemet.
(→Sid. 148)
Verktyg
Din bil är utrustad med en
reparationssatsen för akut däcklagning,
varför följande verktyg för däckbyte inte
medföljer din bil. De kan införskaffas hos
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Domkraft
• Handtag till domkraft
• Styrtapp
• Hjulbultshylsa
Verktygens placering
AStyrtapp*
BBogserögla
CHjulmutternyckel
DDomkraft*
EDomkraftsvev*
FHjulbultshylsa*
7.3 Arbeten du kan göra själv
379
7
Underhåll och skötsel
Page 382 of 538

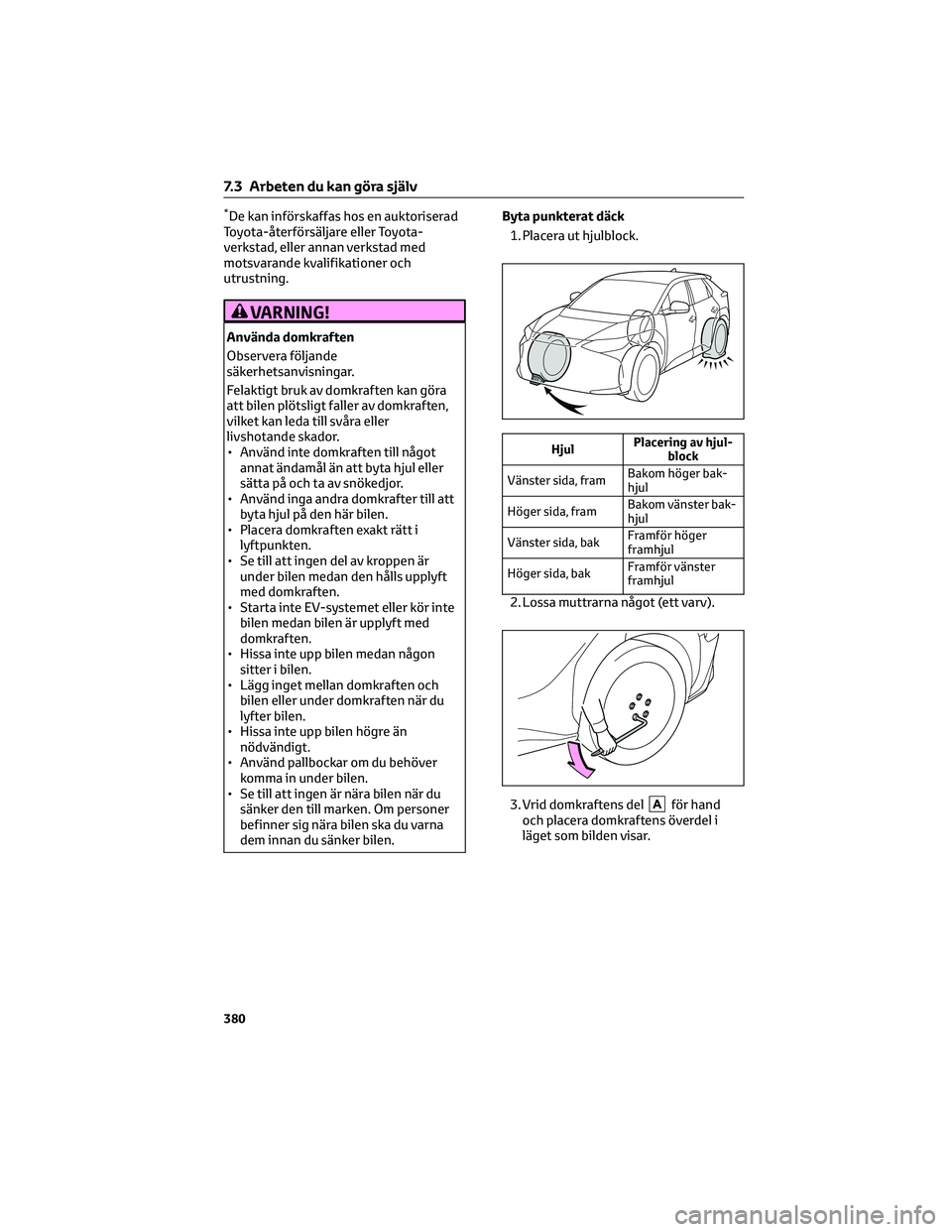

*De kan införskaffas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
VARNING!
Använda domkraften
Observera följande
säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra
att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller
livshotande skador.
• Använd inte domkraften till något
annat ändamål än att byta hjul eller
sätta på och ta av snökedjor.
• Använd inga andra domkrafter till att
byta hjul på den här bilen.
• Placera domkraften exakt rätt i
lyftpunkten.
• Se till att ingen del av kroppen är
under bilen medan den hålls upplyft
med domkraften.
• Starta inte EV-systemet eller kör inte
bilen medan bilen är upplyft med
domkraften.
• Hissa inte upp bilen medan någon
sitter i bilen.
• Lägg inget mellan domkraften och
bilen eller under domkraften när du
lyfter bilen.
• Hissa inte upp bilen högre än
nödvändigt.
• Använd pallbockar om du behöver
komma in under bilen.
• Se till att ingen är nära bilen när du
sänker den till marken. Om personer
befinner sig nära bilen ska du varna
dem innan du sänker bilen.Byta punkterat däck
1. Placera ut hjulblock.
HjulPlacering av hjul-
block
Vänster sida, framBakom höger bak-
hjul
Höger sida, framBakom vänster bak-
hjul
Vänster sida, bakFramför höger
framhjul
Höger sida, bakFramför vänster
framhjul
2. Lossa muttrarna något (ett varv).
3. Vrid domkraftens del
för hand
och placera domkraftens överdel i
läget som bilden visar.
7.3 Arbeten du kan göra själv
380
Page 383 of 538

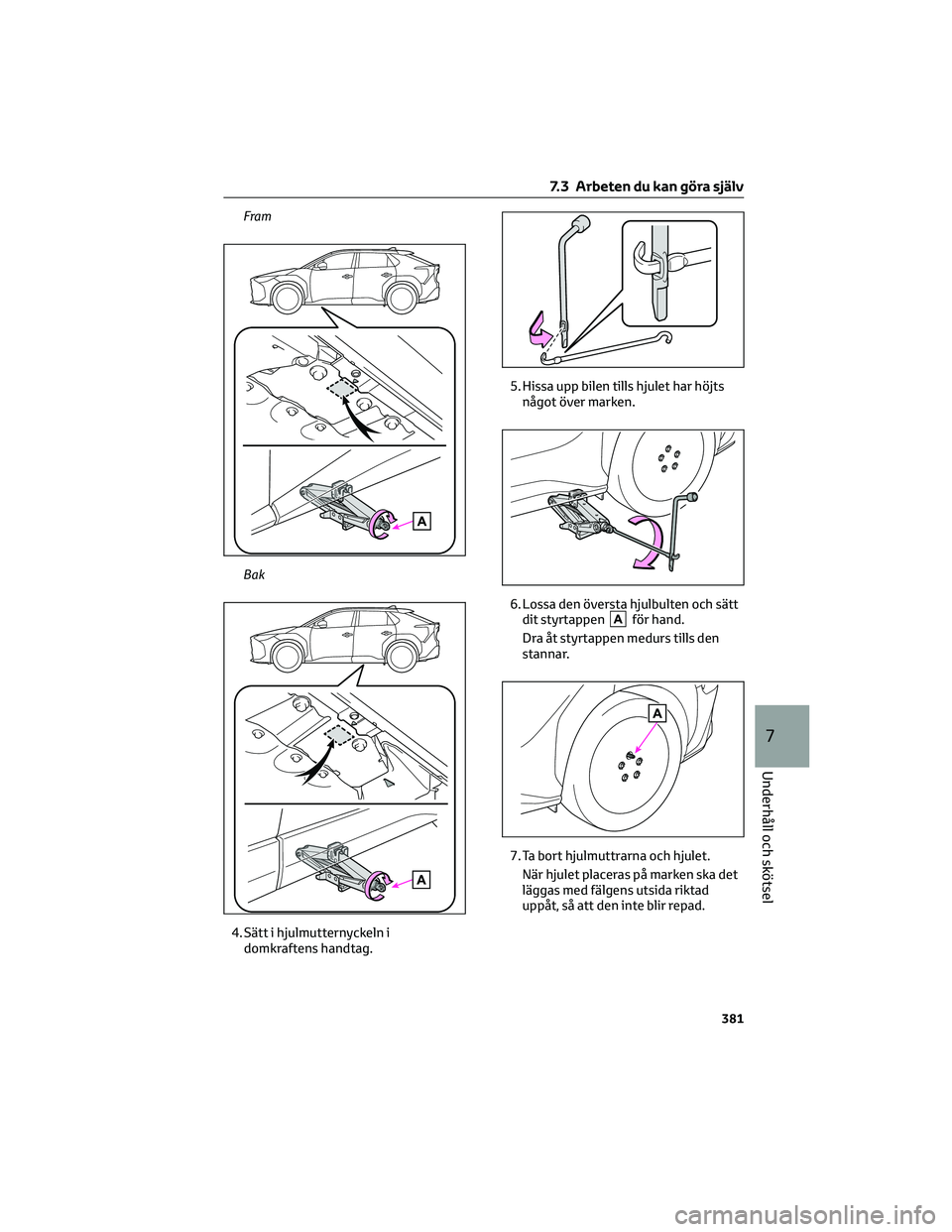

Fram
Bak
4. Sätt i hjulmutternyckeln i
domkraftens handtag.5. Hissa upp bilen tills hjulet har höjts
något över marken.
6. Lossa den översta hjulbulten och sätt
dit styrtappen
för hand.
Dra åt styrtappen medurs tills den
stannar.
7. Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska det
läggas med fälgens utsida riktad
uppåt, så att den inte blir repad.
7.3 Arbeten du kan göra själv
381
7
Underhåll och skötsel
Page 384 of 538

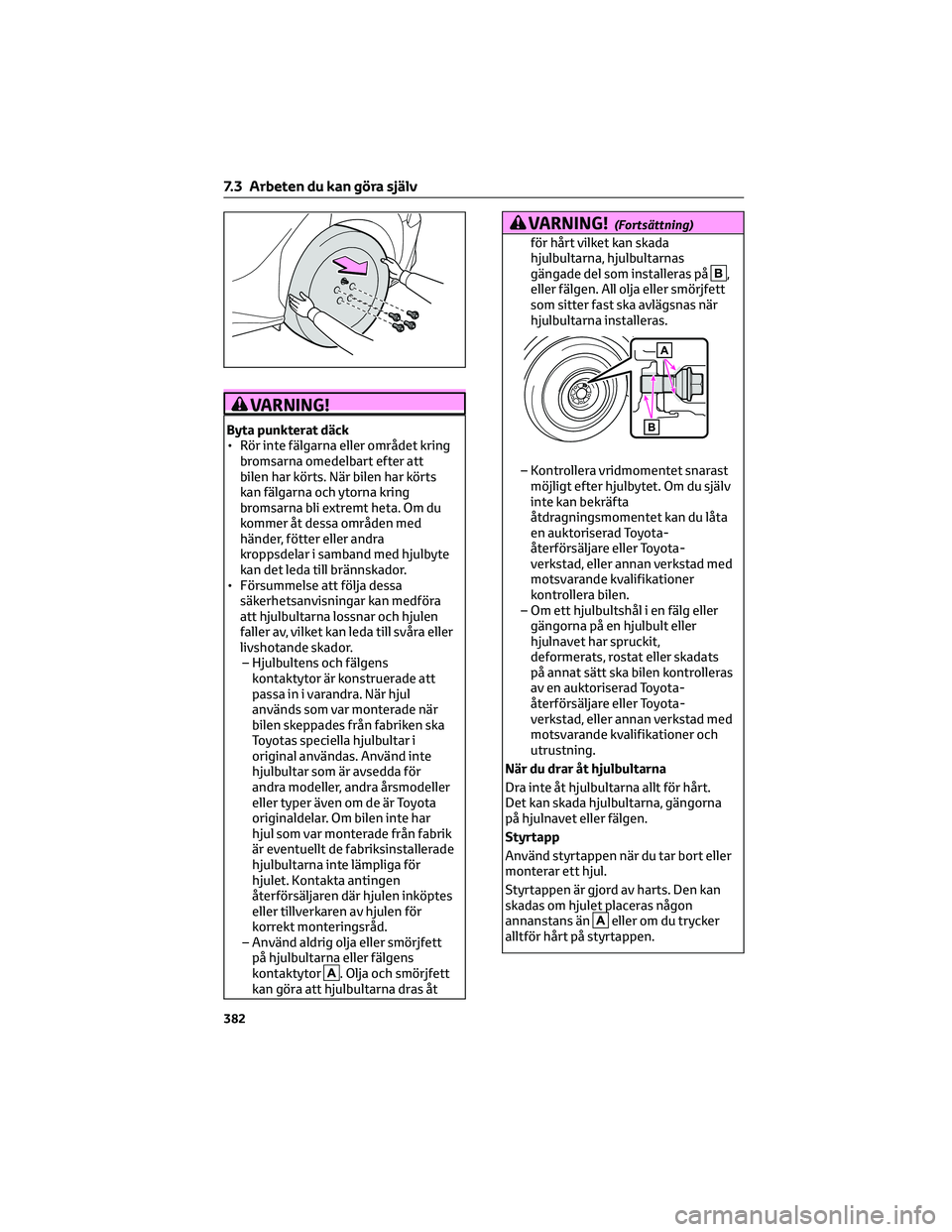

VARNING!
Byta punkterat däck
• Rör inte fälgarna eller området kring
bromsarna omedelbart efter att
bilen har körts. När bilen har körts
kan fälgarna och ytorna kring
bromsarna bli extremt heta. Om du
kommer åt dessa områden med
händer, fötter eller andra
kroppsdelar i samband med hjulbyte
kan det leda till brännskador.
• Försummelse att följa dessa
säkerhetsanvisningar kan medföra
att hjulbultarna lossnar och hjulen
faller av, vilket kan leda till svåra eller
livshotande skador.
– Hjulbultens och fälgens
kontaktytor är konstruerade att
passa in i varandra. När hjul
används som var monterade när
bilen skeppades från fabriken ska
Toyotas speciella hjulbultar i
original användas. Använd inte
hjulbultar som är avsedda för
andra modeller, andra årsmodeller
eller typer även om de är Toyota
originaldelar. Om bilen inte har
hjul som var monterade från fabrik
är eventuellt de fabriksinstallerade
hjulbultarna inte lämpliga för
hjulet. Kontakta antingen
återförsäljaren där hjulen inköptes
eller tillverkaren av hjulen för
korrekt monteringsråd.
– Använd aldrig olja eller smörjfett
på hjulbultarna eller fälgens
kontaktytor
. Olja och smörjfett
kan göra att hjulbultarna dras åt
VARNING!(Fortsättning)
för hårt vilket kan skada
hjulbultarna, hjulbultarnas
gängade del som installeras på
,
eller fälgen. All olja eller smörjfett
som sitter fast ska avlägsnas när
hjulbultarna installeras.
– Kontrollera vridmomentet snarast
möjligt efter hjulbytet. Om du själv
inte kan bekräfta
åtdragningsmomentet kan du låta
en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
– Om ett hjulbultshål i en fälg eller
gängorna på en hjulbult eller
hjulnavet har spruckit,
deformerats, rostat eller skadats
på annat sätt ska bilen kontrolleras
av en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
När du drar åt hjulbultarna
Dra inte åt hjulbultarna allt för hårt.
Det kan skada hjulbultarna, gängorna
på hjulnavet eller fälgen.
Styrtapp
Använd styrtappen när du tar bort eller
monterar ett hjul.
Styrtappen är gjord av harts. Den kan
skadas om hjulet placeras någon
annanstans än
eller om du trycker
alltför hårt på styrtappen.
7.3 Arbeten du kan göra själv
382
Page 385 of 538

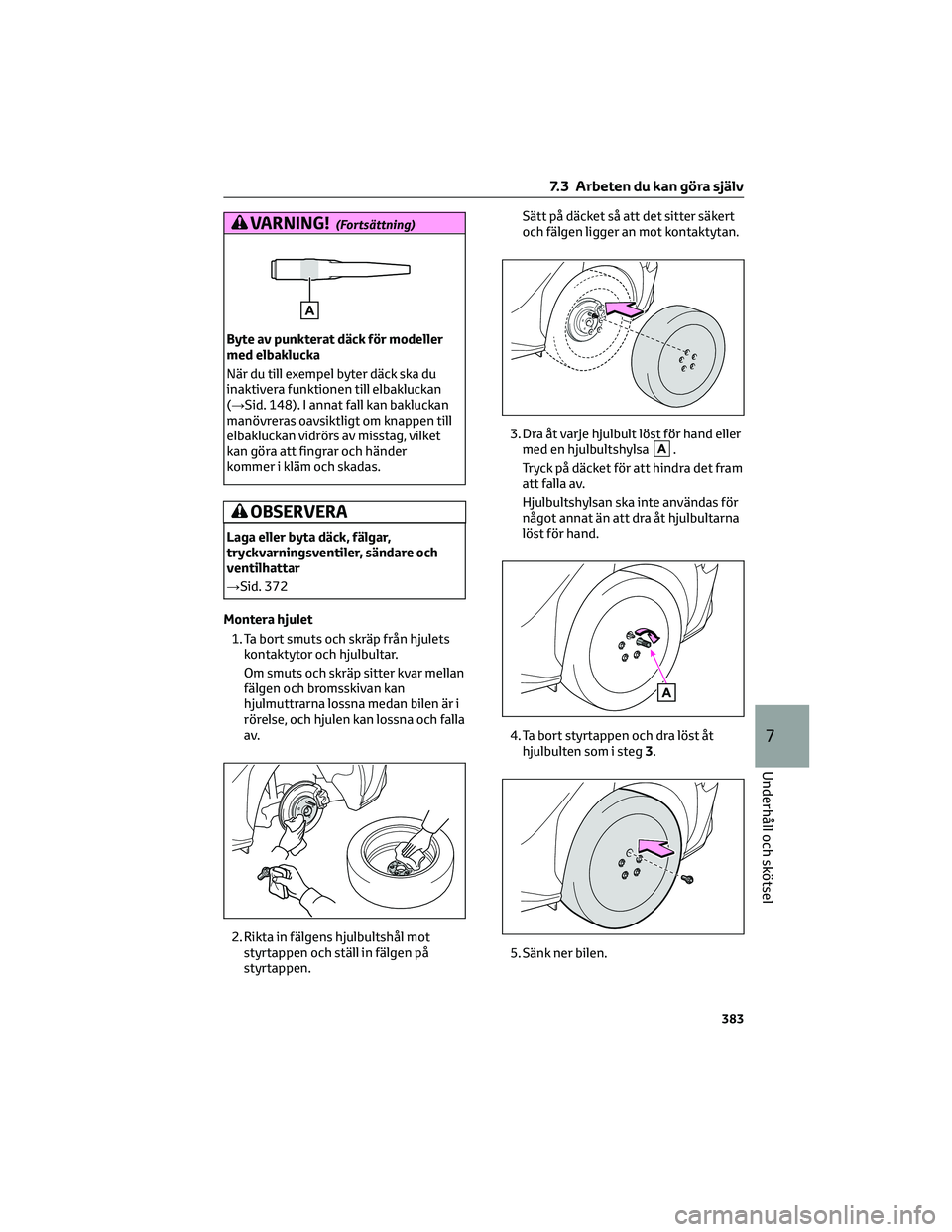

VARNING!(Fortsättning)
Byte av punkterat däck för modeller
med elbaklucka
När du till exempel byter däck ska du
inaktivera funktionen till elbakluckan
(→Sid. 148). I annat fall kan bakluckan
manövreras oavsiktligt om knappen till
elbakluckan vidrörs av misstag, vilket
kan göra att fingrar och händer
kommer i kläm och skadas.
OBSERVERA
Laga eller byta däck, fälgar,
tryckvarningsventiler, sändare och
ventilhattar
→Sid. 372
Montera hjulet 1. Ta bort smuts och skräp från hjulets kontaktytor och hjulbultar.
Om smuts och skräp sitter kvar mellan
fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen är i
rörelse, och hjulen kan lossna och falla
av.
2. Rikta in fälgens hjulbultshål mot styrtappen och ställ in fälgen på
styrtappen. Sätt på däcket så att det sitter säkert
och fälgen ligger an mot kontaktytan.
3. Dra åt varje hjulbult löst för hand eller med en hjulbultshylsa
.
Tryck på däcket för att hindra det fram
att falla av.
Hjulbultshylsan ska inte användas för
något annat än att dra åt hjulbultarna
löst för hand.
4. Ta bort styrtappen och dra löst åt hjulbulten som i steg 3.
5. Sänk ner bilen.
7.3 Arbeten du kan göra själv
383
7
Underhåll och skötsel
Page 386 of 538

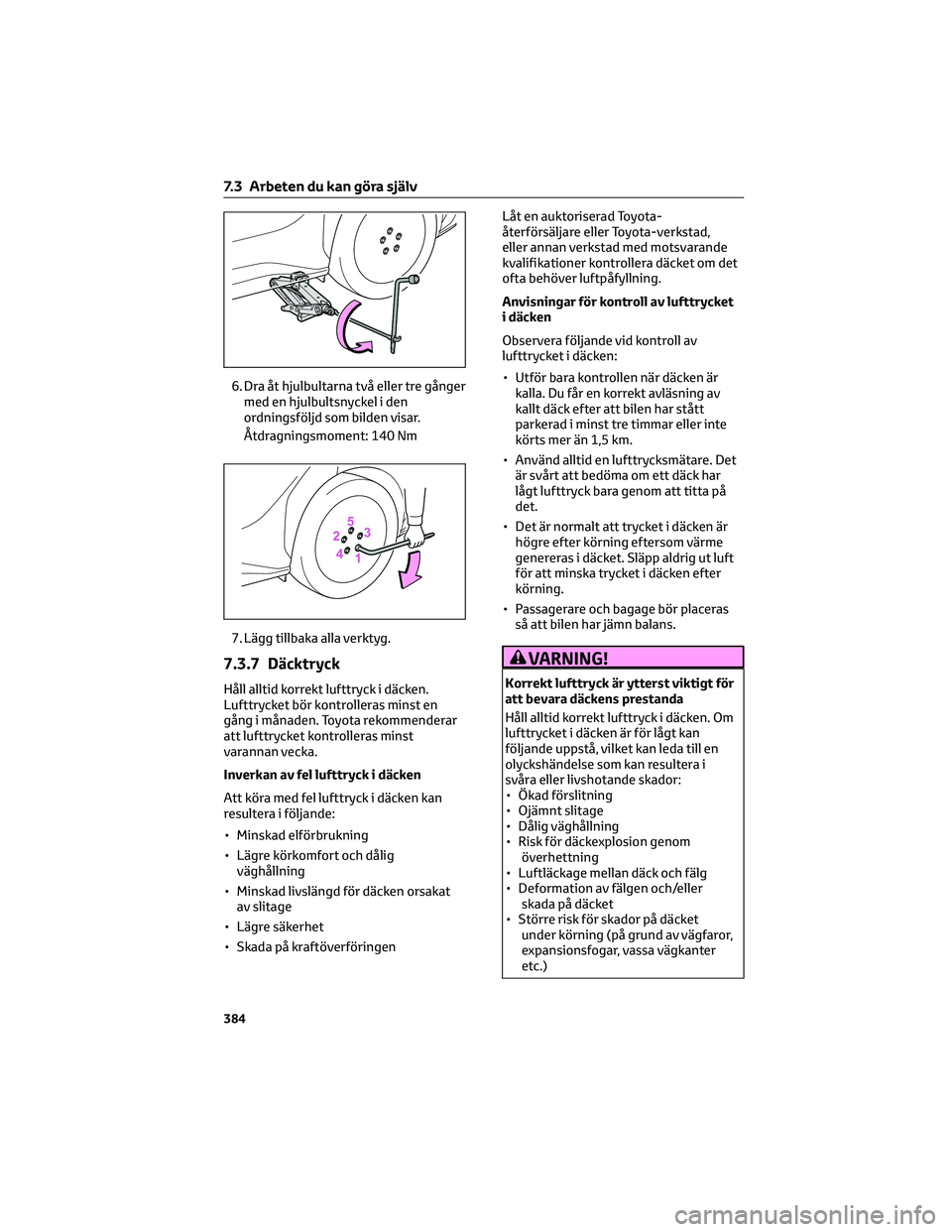

6. Dra åt hjulbultarna två eller tre gånger
med en hjulbultsnyckel i den
ordningsföljd som bilden visar.
Åtdragningsmoment: 140 Nm
7. Lägg tillbaka alla verktyg.
7.3.7 Däcktryck
Håll alltid korrekt lufttryck i däcken.
Lufttrycket bör kontrolleras minst en
gång i månaden. Toyota rekommenderar
att lufttrycket kontrolleras minst
varannan vecka.
Inverkan av fel lufttryck i däcken
Att köra med fel lufttryck i däcken kan
resultera i följande:
• Minskad elförbrukning
• Lägre körkomfort och dålig
väghållning
• Minskad livslängd för däcken orsakat
av slitage
• Lägre säkerhet
• Skada på kraftöverföringenLåt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera däcket om det
ofta behöver luftpåfyllning.
Anvisningar för kontroll av lufttrycket
i däcken
Observera följande vid kontroll av
lufttrycket i däcken:
• Utför bara kontrollen när däcken är
kalla. Du får en korrekt avläsning av
kallt däck efter att bilen har stått
parkerad i minst tre timmar eller inte
körts mer än 1,5 km.
• Använd alltid en lufttrycksmätare. Det
är svårt att bedöma om ett däck har
lågt lufttryck bara genom att titta på
det.
• Det är normalt att trycket i däcken är
högre efter körning eftersom värme
genereras i däcket. Släpp aldrig ut luft
för att minska trycket i däcken efter
körning.
• Passagerare och bagage bör placeras
så att bilen har jämn balans.
VARNING!
Korrekt lufttryck är ytterst viktigt för
att bevara däckens prestanda
Håll alltid korrekt lufttryck i däcken. Om
lufttrycket i däcken är för lågt kan
följande uppstå, vilket kan leda till en
olyckshändelse som kan resultera i
svåra eller livshotande skador:
• Ökad förslitning
• Ojämnt slitage
• Dålig väghållning
• Risk för däckexplosion genom
överhettning
• Luftläckage mellan däck och fälg
• Deformation av fälgen och/eller
skada på däcket
• Större risk för skador på däcket
under körning (på grund av vägfaror,
expansionsfogar, vassa vägkanter
etc.)
7.3 Arbeten du kan göra själv
384
Page 387 of 538

OBSERVERA
När lufttrycket kontrolleras och
justeras
Se till att ventilhattarna sätts tillbaka.
Utan ventilhatt kan smuts och fukt
tränga in i ventilen och ge upphov till
luftläckage, vilket kan leda till att
lufttrycket i däcket minskar.
7.3.8 Fälgar
Om en fälg är sprucken eller mycket
rostig ska den bytas ut. Annars kan
däcket lossna från fälgen, eller göra bilen
svårstyrd.
Val av fälg
När du byter fälgar bör du försäkra dig om
att de nya fälgarna har samma
lastkapacitet, diameter, bredd och
inpressningsdjup
*som originalfälgarna.
Fälgar för byte finns hos auktoriserade
Toyota-återförsäljare eller Toyota-
verkstäder, eller andra verkstäder med
motsvarande kvalifikationer.
*Vanligen kallat ”offset”.
Toyota avråder från att använda följande:
• Fälgar av varierande storlek eller typ
• Begagnade fälgar
• Skeva fälgar som har rätats ut
Vid byte av fälgar
Fälgarna på din bil är utrustade med
tryckvarningsventiler och sändare så att
däcktryckvarningssystemet kan ge
varning i förväg om lufttrycket skulle
minska. När du byter hjul på bilen måste
tryckvarningsventiler och sändare
monteras. (→Sid. 372)
VARNING!
Vid byte av fälgar
• Använd aldrig andra fälgar än de som
rekommenderas i instruktionsboken,
eftersom det kan leda till försämrad
väghållning.
VARNING!(Fortsättning)
• Montera aldrig en innerslang i ett
läckande slanglöst däck på en fälg
avsedd för slanglöst däck. Det kan
resultera i en olycka som kan orsaka
svåra eller livshotande skador.
Hjulbultar
Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador:
• Dra inte åt för mycket.
• Använd aldrig olja eller fett på
hjulbultarna. Olja och smörjfett kan
göra att hjulbultarna dras åt för hårt
vilket kan leda till skador på bult eller
fälg. Dessutom kan oljan eller fettet
få hjulbultarna att lossna så att
hjulet kan falla av och orsaka en
allvarlig olycka. Avlägsna all olja och
allt smörjfett från hjulmuttrarna.
• Om hjulbultarna är spruckna eller
deformerade, eller om
ytbehandlingen blir nött bör
hjulbultarna bytas av en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Försummelse att följa dessa
säkerhetsanvisningar kan medföra
att hjulbultarna lossnar och hjulen
faller av, vilket kan leda till svåra eller
livshotande skador.
Användning av defekta fälgar är
förbjudet
Använd inte spruckna eller skeva fälgar.
Det kan orsaka luftläckage i däcket
under körning vilket kan orsaka en
olycka.
7.3 Arbeten du kan göra själv
385
7
Underhåll och skötsel
Page 388 of 538

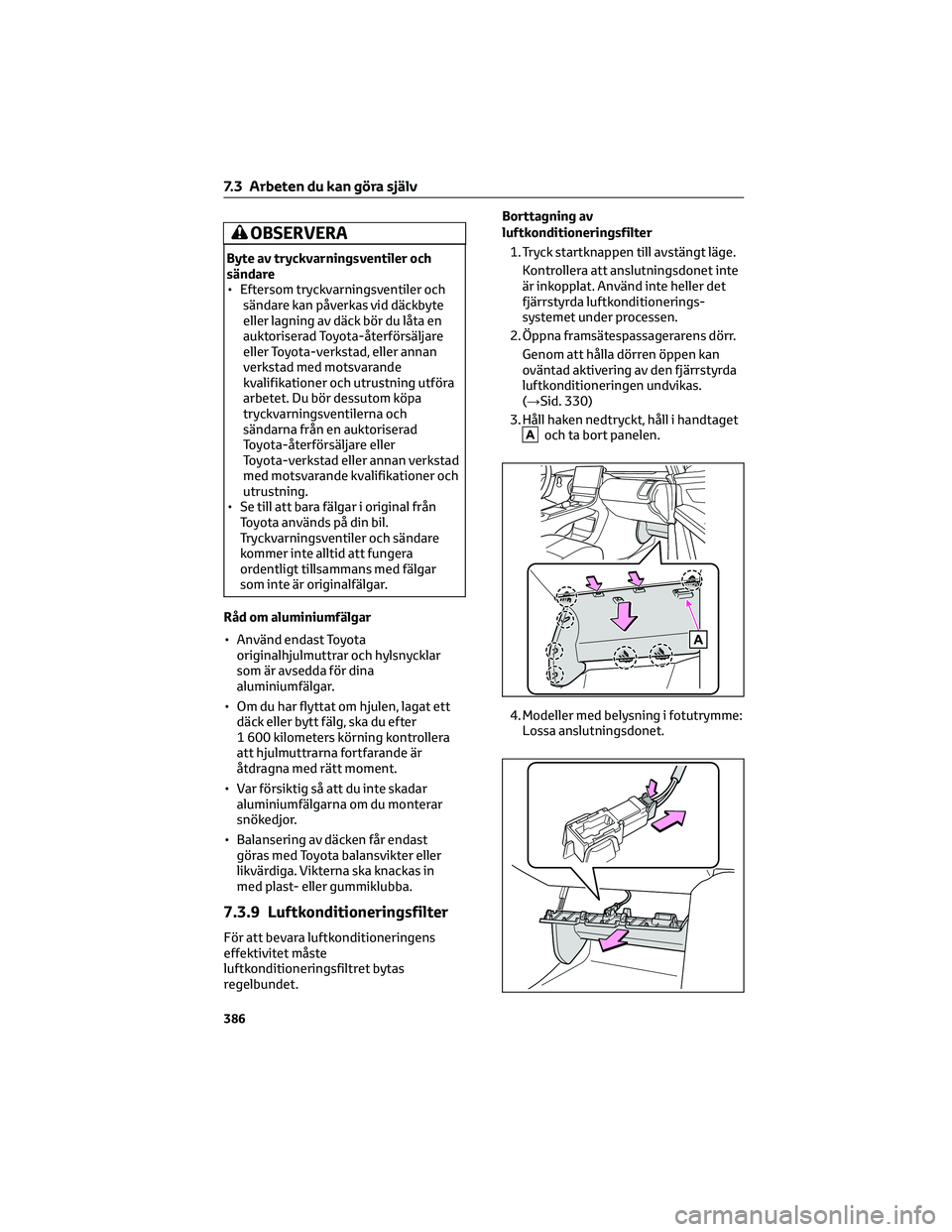

OBSERVERA
Byte av tryckvarningsventiler och
sändare
• Eftersom tryckvarningsventiler och
sändare kan påverkas vid däckbyte
eller lagning av däck bör du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning utföra
arbetet. Du bör dessutom köpa
tryckvarningsventilerna och
sändarna från en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
• Se till att bara fälgar i original från
Toyota används på din bil.
Tryckvarningsventiler och sändare
kommer inte alltid att fungera
ordentligt tillsammans med fälgar
som inte är originalfälgar.
Råd om aluminiumfälgar
• Använd endast Toyota
originalhjulmuttrar och hylsnycklar
som är avsedda för dina
aluminiumfälgar.
• Om du har flyttat om hjulen, lagat ett
däck eller bytt fälg, ska du efter
1 600 kilometers körning kontrollera
att hjulmuttrarna fortfarande är
åtdragna med rätt moment.
• Var försiktig så att du inte skadar
aluminiumfälgarna om du monterar
snökedjor.
• Balansering av däcken får endast
göras med Toyota balansvikter eller
likvärdiga. Vikterna ska knackas in
med plast- eller gummiklubba.
7.3.9 Luftkonditioneringsfilter
För att bevara luftkonditioneringens
effektivitet måste
luftkonditioneringsfiltret bytas
regelbundet.Borttagning av
luftkonditioneringsfilter
1. Tryck startknappen till avstängt läge.
Kontrollera att anslutningsdonet inte
är inkopplat. Använd inte heller det
fjärrstyrda luftkonditionerings-
systemet under processen.
2. Öppna framsätespassagerarens dörr.
Genom att hålla dörren öppen kan
oväntad aktivering av den fjärrstyrda
luftkonditioneringen undvikas.
(→Sid. 330)
3. Håll haken nedtryckt, håll i handtaget
och ta bort panelen.
4. Modeller med belysning i fotutrymme:
Lossa anslutningsdonet.
7.3 Arbeten du kan göra själv
386
Page 389 of 538

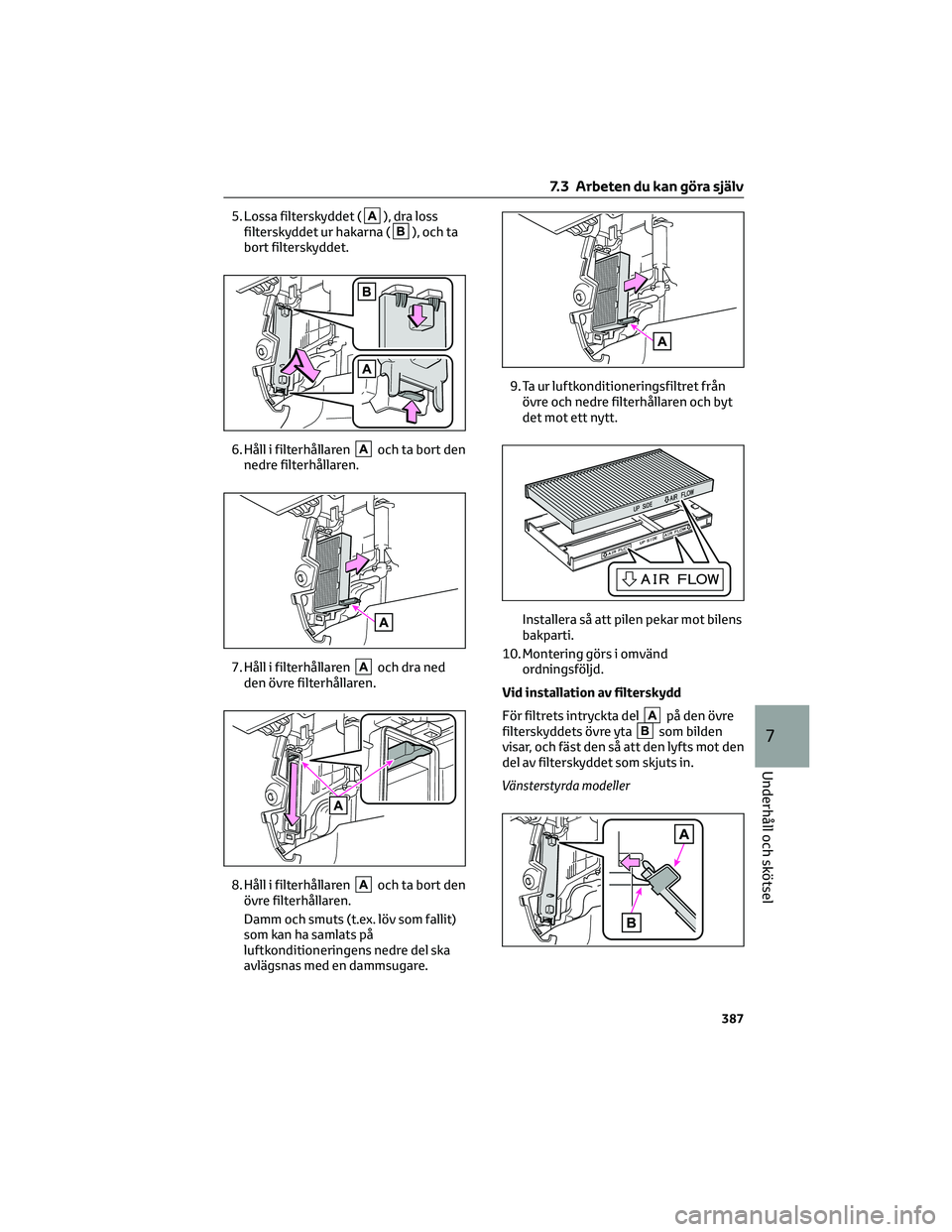

5. Lossa filterskyddet (), dra loss
filterskyddet ur hakarna (), och ta
bort filterskyddet.
6. Håll i filterhållaren
och ta bort den
nedre filterhållaren.
7. Håll i filterhållaren
och dra ned
den övre filterhållaren.
8. Håll i filterhållaren
och ta bort den
övre filterhållaren.
Damm och smuts (t.ex. löv som fallit)
som kan ha samlats på
luftkonditioneringens nedre del ska
avlägsnas med en dammsugare.9. Ta ur luftkonditioneringsfiltret från
övre och nedre filterhållaren och byt
det mot ett nytt.
Installera så att pilen pekar mot bilens
bakparti.
10. Montering görs i omvänd
ordningsföljd.
Vid installation av filterskydd
För filtrets intryckta del
på den övre
filterskyddets övre ytasom bilden
visar, och fäst den så att den lyfts mot den
del av filterskyddet som skjuts in.
Vänsterstyrda modeller
7.3 Arbeten du kan göra själv
387
7
Underhåll och skötsel
Page 390 of 538

Högerstyrda modeller
Kontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används i
dammiga miljöer eller i områden med tät
trafik. (För information om
serviceintervall, se "Service & Garanti" i
bilhandlingarna för din Toyota.)
Om luftflödet från ventilerna minskar
väsentligt
Filtret kan vara igensatt. Kontrollera
filtret och byt vid behov.
VARNING!
Vid byte av filter till
luftkonditioneringen
Observera följande
säkerhetsanvisningar. Annars kan
luftkonditioneringen komma att
aktiveras under arbetet vilket kan leda
till skador.
• Kontrollera att laddanslutningsdonet
inte är anslutet
• Använd inte den fjärrstyrda
luftkonditioneringen
OBSERVERA
Använda luftkonditioneringssystemet
• Kontrollera att det alltid finns ett filter
installerat. Att använda
luftkonditioneringen utan filter kan
skada systemet.
• Filtret kan bytas. Använd inte vatten
eller tryckluftpistol vid rengöring av
filtret.
OBSERVERA(Fortsättning)
Undvik skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa
fattningen. Hakarna kan skadas.
7.3.10 Elektroniska nyckelns
batteri
Byt batteriet mot ett nytt om det blir
urladdat.
Om den elektroniska nyckelns batteri är
urladdat
Följande symptom kan uppstå:
• Det elektroniska lås- och
startsystemet fungerar inte på rätt
sätt.
• Räckvidden är begränsad.
Förberedelser
Förbered följande innan batteriet byts ut:
• Spårmejsel
• Liten spårmejsel
• Litiumbatteri CR2450
Använd ett litiumbatteri av typ CR2450
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt
batteri som rekommenderas av
tillverkaren.
7.3 Arbeten du kan göra själv
388
