att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– När ett fordon eller en cykel närmar
sig bakom ett parkerat fordon
– När ett fordon eller en cykel som
närmar sig plötsligt byter riktning
– Omedelbart efter att ett fordon eller
en cykel kommer i rörelse
– När bakluckan är öppen
– När en cykelhållare, ramp eller annat
tillbehör är monterat bakpå bilen
– När ett parkerat fordon, vägg, skylt,
person eller annat stationärt
föremål är bakom bilen
– När bilen har stannat där vägen är
vinklad
– När ett fordon färdas nära ett annat
fordon eller en cykel som närmar sig
– När ett fordon eller en cykel närmar
sig som färdas längs ett stationärt
föremål, t.ex. en vägg eller en skylt
– När ett fordon eller en cykel närmar
sig med hög fart
– När bilen bogserar ett annat fordon
– När bilen stannar på en brant
uppförsbacke
– När bilen stannar i en kurva eller vid
slutet av en kurva
• Tillfällen när Safe Exit Assist i onödan
detekterar ett fordon och/eller
föremål kan öka i följande situationer:
– När sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– När ett fordon eller en cykel närmar
sig bakom bilen i en vinkel
– När bilen har stannat där vägen är
vinklad
– När ett fordon eller en cykel närmar
sig bakom ett parkerat fordon i en
vinkel
– När ett parkerat fordon, vägg, skylt,
person eller annat stationärt
föremål är bakom bilen– När ett fordon eller en cykel som
närmar sig plötsligt byter riktning
– När ett fordon eller en cykel närmar
sig som färdas längs ett stationärt
föremål, t.ex. en vägg eller en skylt
– När bakluckan är öppen
– När en cykelhållare, ramp eller annat
tillbehör är monterat bakpå bilen
– När ett fordon eller en cykel närmar
sig med hög fart
– När bilen bogserar ett annat fordon
– När bilen stannar på en brant
uppförsbacke
– När bilen stannar i en kurva eller vid
slutet av en kurva
5.4.14 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
multimediadisplayen och en summerton.
Kontrollera alltid omgivningen när du
använder detta system.
Systemkomponenter
Sensortyper
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer (modeller med
Advanced Park)
FBakre sidosensorer (modeller med
Advanced Park)
5.4 Använda förarstödssystemen
254

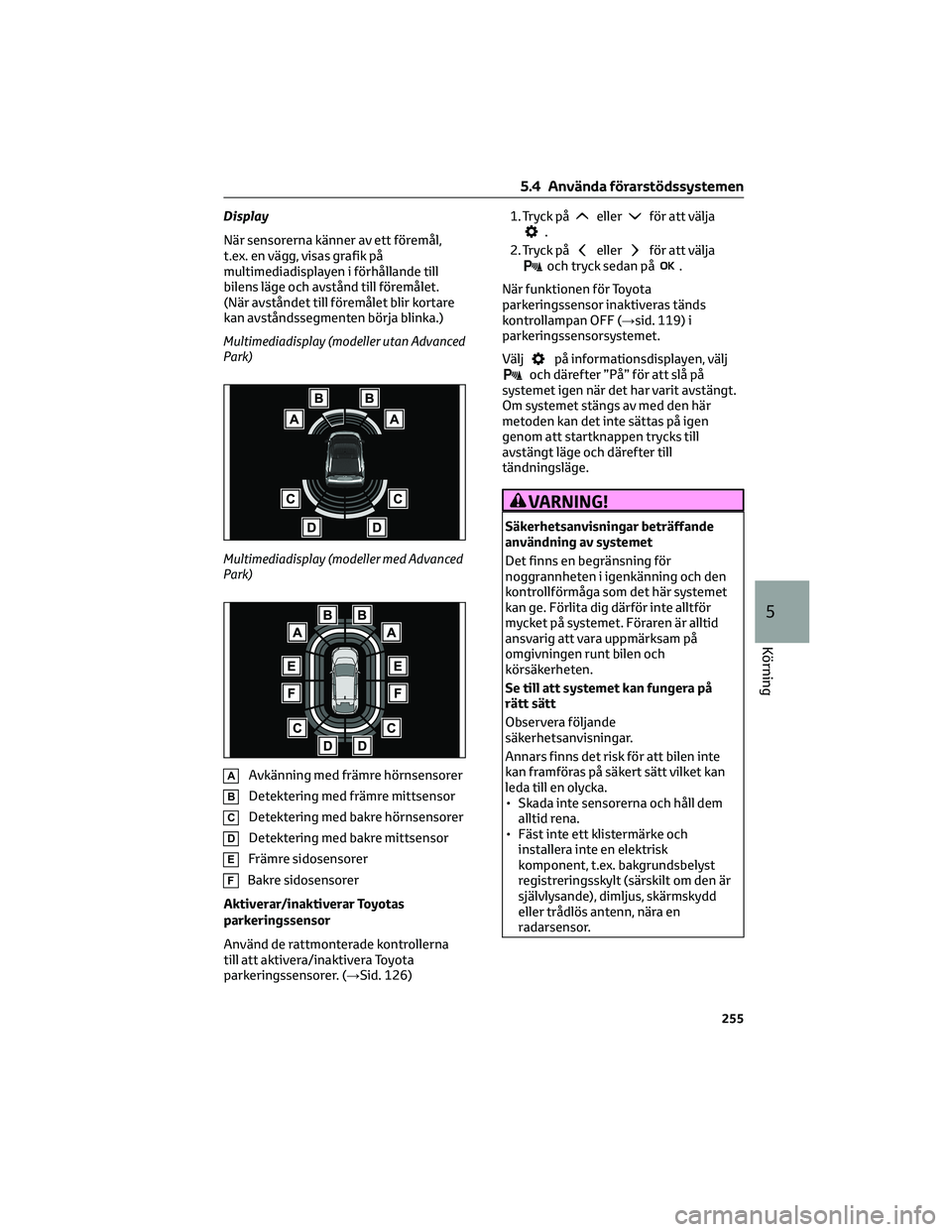

Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas grafik på
multimediadisplayen i förhållande till
bilens läge och avstånd till föremålet.
(När avståndet till föremålet blir kortare
kan avståndssegmenten börja blinka.)
Multimediadisplay (modeller utan Advanced
Park)
Multimediadisplay (modeller med Advanced
Park)
AAvkänning med främre hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer
FBakre sidosensorer
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera Toyota
parkeringssensorer. (→Sid. 126)1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att väljaoch tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 119) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter ”På” för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
5.4 Använda förarstödssystemen
255
5
Körning

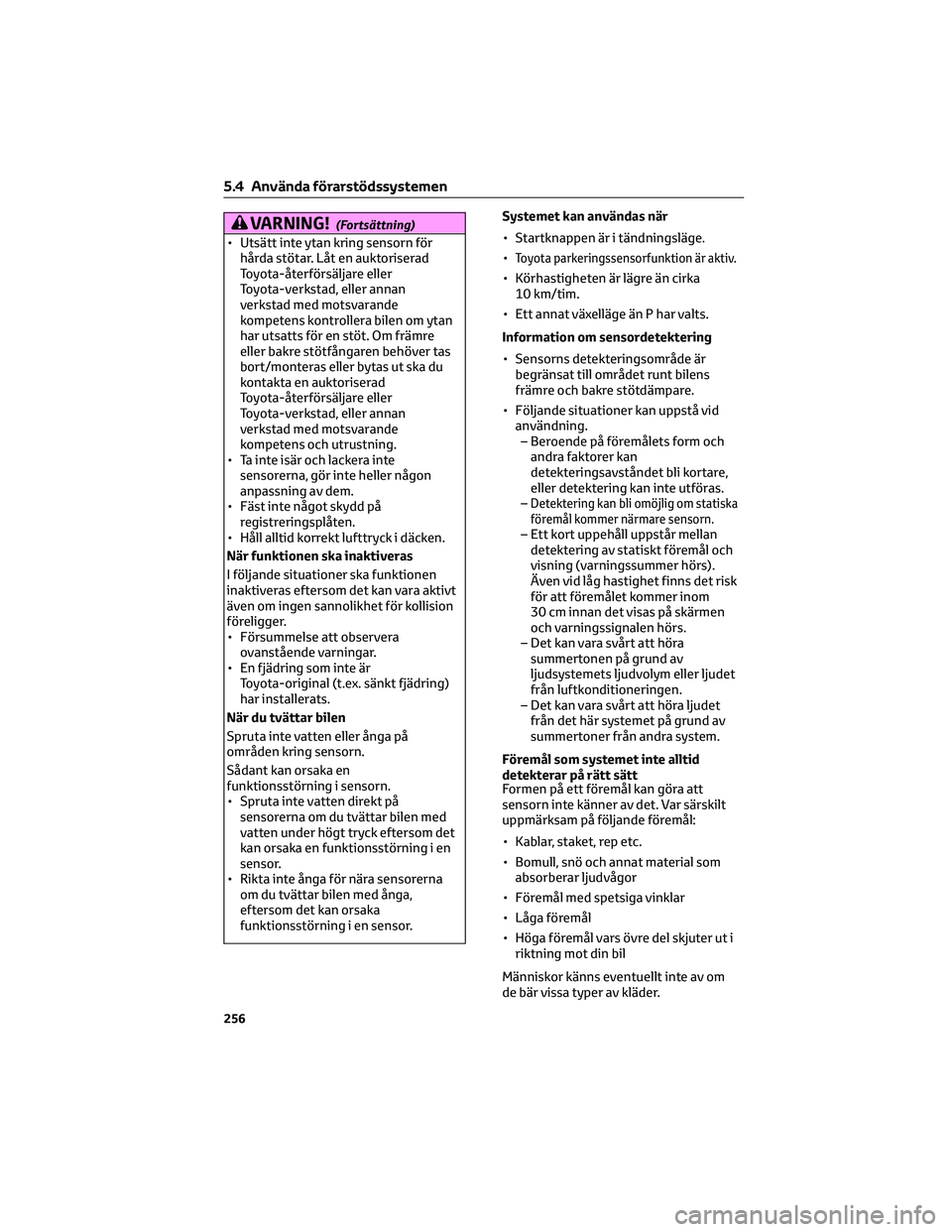

VARNING!(Fortsättning)
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom det kan vara aktivt
även om ingen sannolikhet för kollision
föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.Systemet kan användas när
• Startknappen är i tändningsläge.
•Toyota parkeringssensorfunktion är aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Ett annat växelläge än P har valts.
Information om sensordetektering
• Sensorns detekteringsområde är
begränsat till området runt bilens
främre och bakre stötdämpare.
• Följande situationer kan uppstå vid
användning.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
–
Detektering kan bli omöjlig om statiska
föremål kommer närmare sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs).
Även vid låg hastighet finns det risk
för att föremålet kommer inom
30 cm innan det visas på skärmen
och varningssignalen hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner från andra system.
Föremål som systemet inte alltid
detekterar på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
5.4 Använda förarstödssystemen
256

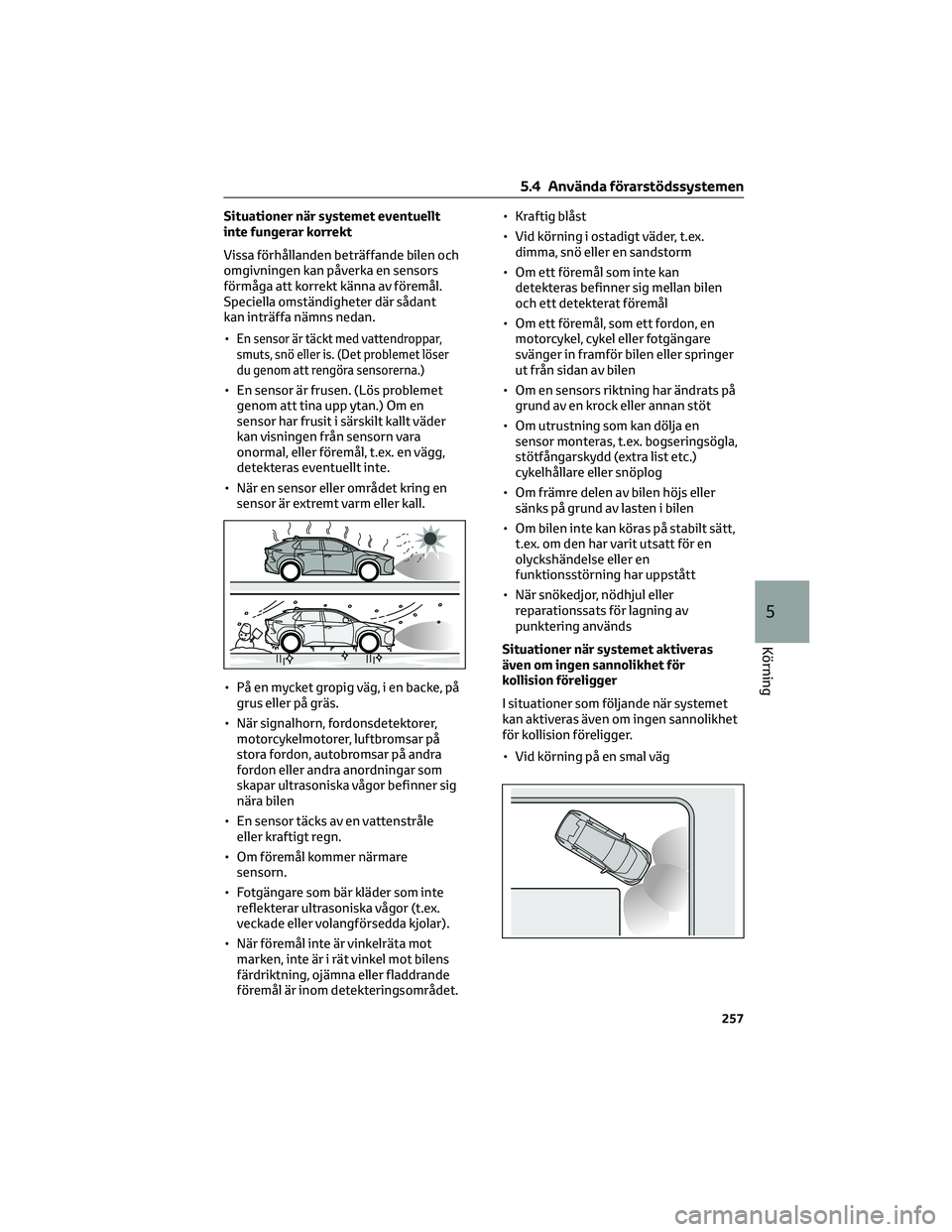

Situationer när systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
•
En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet löser
du genom att rengöra sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väder
kan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• När en sensor eller området kring en
sensor är extremt varm eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.• Kraftig blåst
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Om utrustning som kan dölja en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
I situationer som följande när systemet
kan aktiveras även om ingen sannolikhet
för kollision föreligger.
• Vid körning på en smal väg
5.4 Använda förarstödssystemen
257
5
Körning

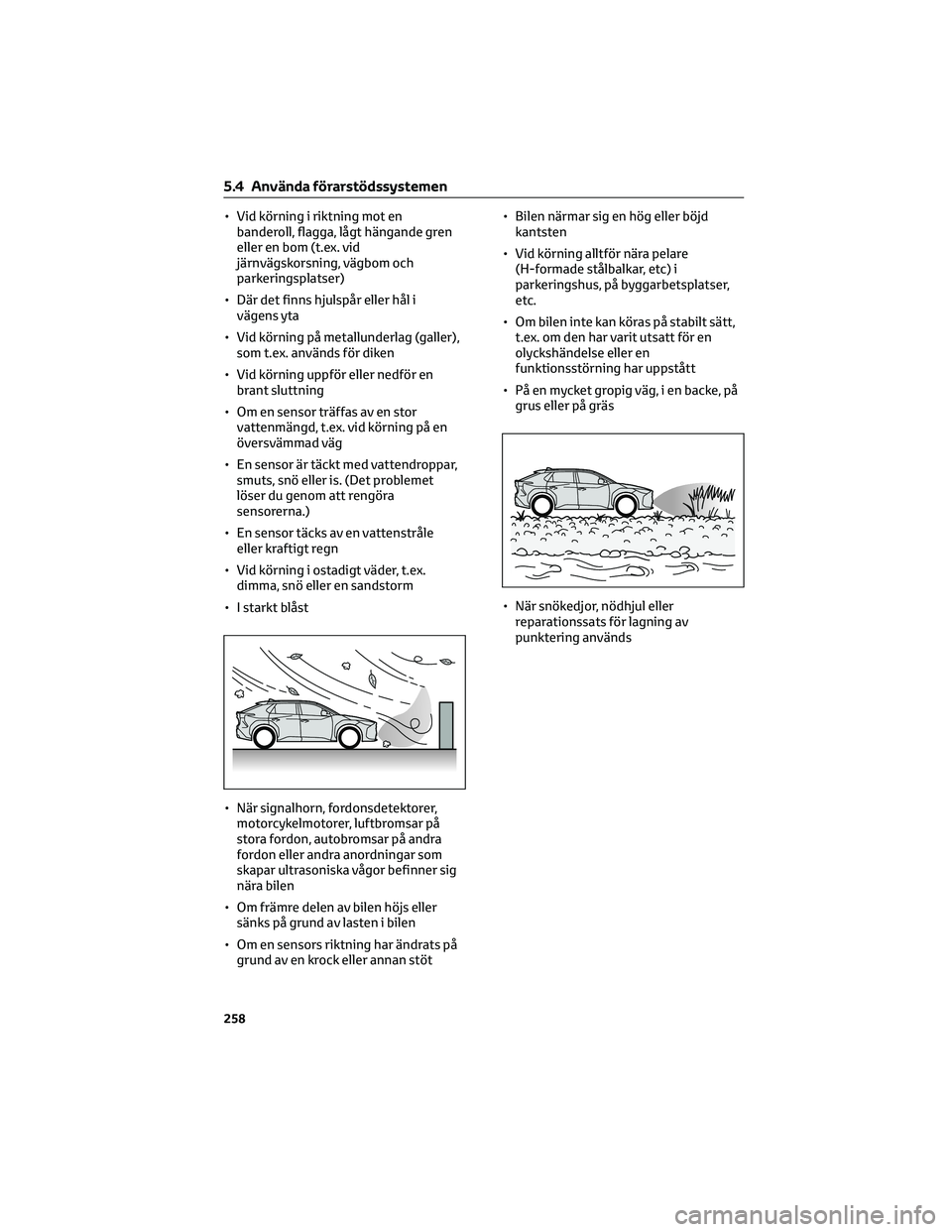

• Vid körning i riktning mot en
banderoll, flagga, lågt hängande gren
eller en bom (t.ex. vid
järnvägskorsning, vägbom och
parkeringsplatser)
• Där det finns hjulspår eller hål i
vägens yta
• Vid körning på metallunderlag (galler),
som t.ex. används för diken
• Vid körning uppför eller nedför en
brant sluttning
• Om en sensor träffas av en stor
vattenmängd, t.ex. vid körning på en
översvämmad väg
• En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• I starkt blåst
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt• Bilen närmar sig en hög eller böjd
kantsten
• Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser,
etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• På en mycket gropig väg, i en backe, på
grus eller på gräs
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
5.4 Använda förarstödssystemen
258

Display för sensordetektering, avstånd
till föremål
Sensorernas detekteringsavstånd
(modeller utan Advanced Park)
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Sensorernas räckvidd kan variera
beroende på föremålets form etc.,Sensorernas detekteringsavstånd
(modeller med Advanced Park)
ACirka 200 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Sensorernas räckvidd kan variera
beroende på föremålets form etc.,
Avstånd och ljudsignal
Modeller utan Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre sensor:
Cirka 100 cm till 60 cm
*
Bakre sensor:
Cirka 150 cm till 60 cm*
Långsam
Cirka 60 cm till 45 cm
*Medel
Cirka 45 cm till 30 cm*Snabb
Cirka 30 cm till 15 cm
Ihållande
Mindre än cirka 15 cm
*Automatisk dämpning av summertonen är aktiverad. (→Sid. 260)
5.4 Använda förarstödssystemen
259
5
Körning

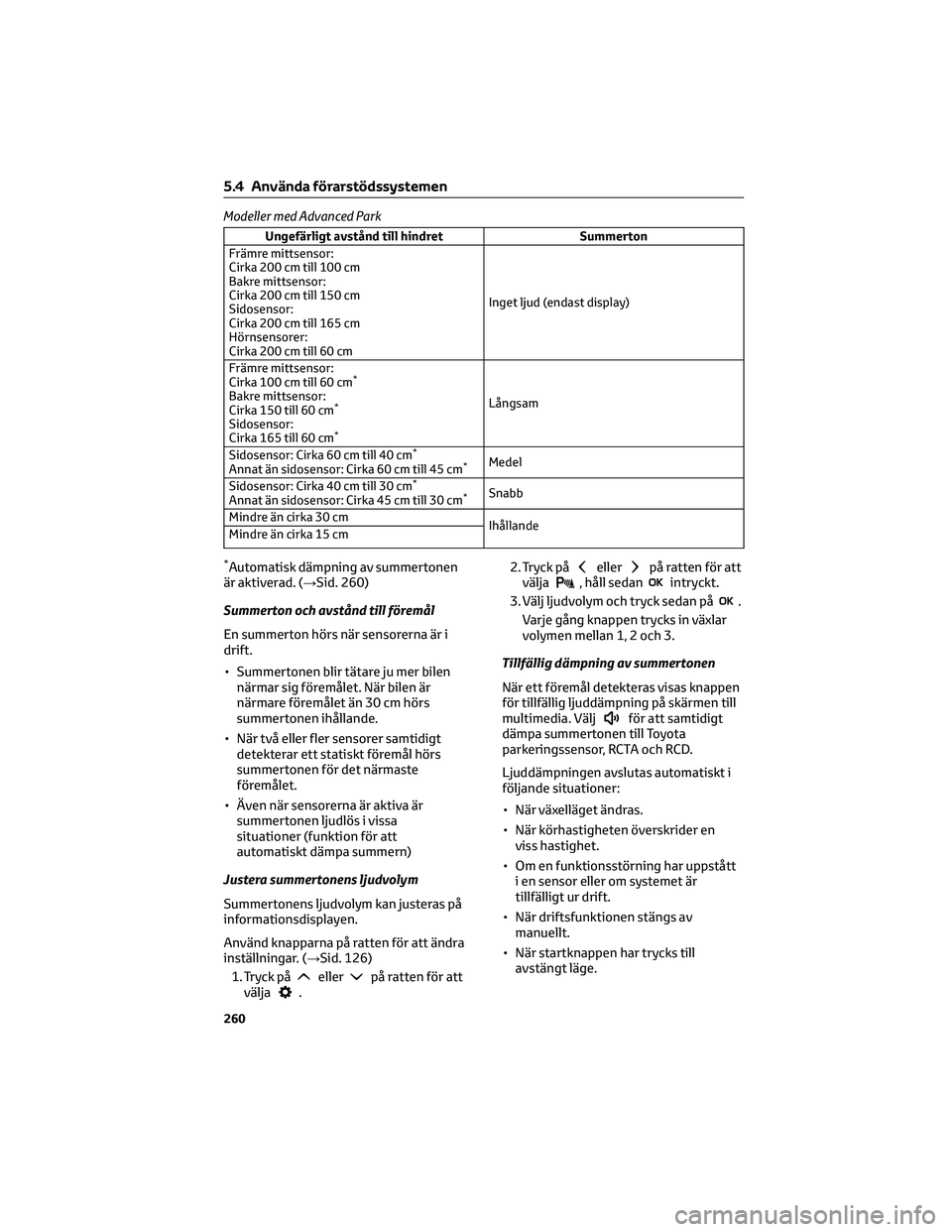

Modeller med Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre mittsensor:
Cirka 200 cm till 100 cm
Bakre mittsensor:
Cirka 200 cm till 150 cm
Sidosensor:
Cirka 200 cm till 165 cm
Hörnsensorer:
Cirka 200 cm till 60 cmInget ljud (endast display)
Främre mittsensor:
Cirka 100 cm till 60 cm
*
Bakre mittsensor:
Cirka 150 till 60 cm*
Sidosensor:
Cirka 165 till 60 cm*
Långsam
Sidosensor: Cirka 60 cm till 40 cm
*
Annat än sidosensor: Cirka 60 cm till 45 cm*Medel
Sidosensor: Cirka 40 cm till 30 cm
*
Annat än sidosensor: Cirka 45 cm till 30 cm*Snabb
Mindre än cirka 30 cm
Ihållande
Mindre än cirka 15 cm
*Automatisk dämpning av summertonen
är aktiverad. (→Sid. 260)
Summerton och avstånd till föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen.
Använd knapparna på ratten för att ändra
inställningar. (→Sid. 126)
1. Tryck på
ellerpå ratten för att
välja.2. Tryck på
ellerpå ratten för att
välja, håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
När ett föremål detekteras visas knappen
för tillfällig ljuddämpning på skärmen till
multimedia. Välj
för att samtidigt
dämpa summertonen till Toyota
parkeringssensor, RCTA och RCD.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelläget ändras.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i en sensor eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen har trycks till
avstängt läge.
5.4 Använda förarstödssystemen
260

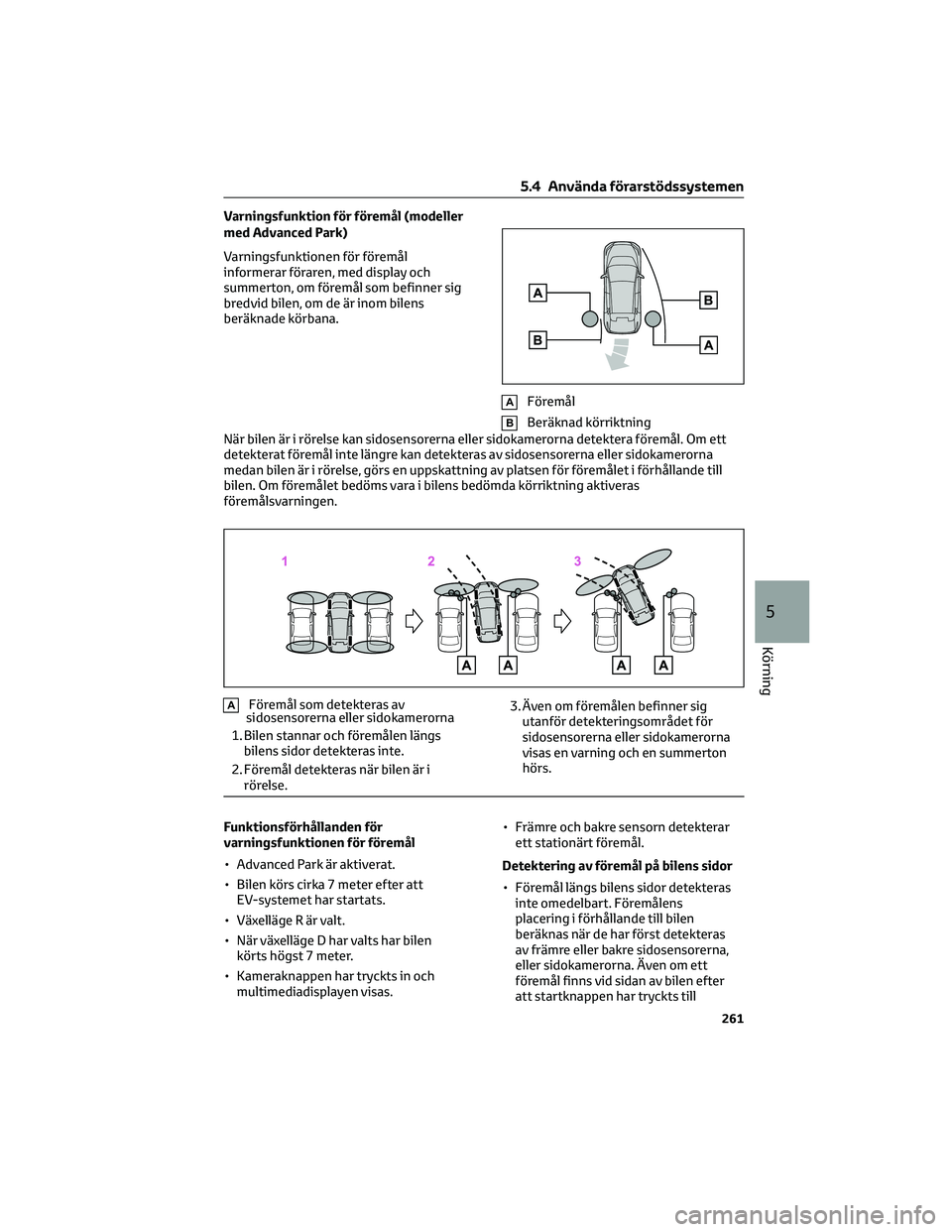

Varningsfunktion för föremål (modeller
med Advanced Park)
Varningsfunktionen för föremål
informerar föraren, med display och
summerton, om föremål som befinner sig
bredvid bilen, om de är inom bilens
beräknade körbana.
AFöremål
BBeräknad körriktning
När bilen är i rörelse kan sidosensorerna eller sidokamerorna detektera föremål. Om ett
detekterat föremål inte längre kan detekteras av sidosensorerna eller sidokamerorna
medan bilen är i rörelse, görs en uppskattning av platsen för föremålet i förhållande till
bilen. Om föremålet bedöms vara i bilens bedömda körriktning aktiveras
föremålsvarningen.
AFöremål som detekteras av
sidosensorerna eller sidokamerorna
1. Bilen stannar och föremålen längs
bilens sidor detekteras inte.
2. Föremål detekteras när bilen är i
rörelse.3. Även om föremålen befinner sig
utanför detekteringsområdet för
sidosensorerna eller sidokamerorna
visas en varning och en summerton
hörs.
Funktionsförhållanden för
varningsfunktionen för föremål
• Advanced Park är aktiverat.
• Bilen körs cirka 7 meter efter att
EV-systemet har startats.
• Växelläge R är valt.
• När växelläge D har valts har bilen
körts högst 7 meter.
• Kameraknappen har tryckts in och
multimediadisplayen visas.• Främre och bakre sensorn detekterar
ett stationärt föremål.
Detektering av föremål på bilens sidor
• Föremål längs bilens sidor detekteras
inte omedelbart. Föremålens
placering i förhållande till bilen
beräknas när de har först detekteras
av främre eller bakre sidosensorerna,
eller sidokamerorna. Även om ett
föremål finns vid sidan av bilen efter
att startknappen har tryckts till
5.4 Använda förarstödssystemen
261
5
Körning

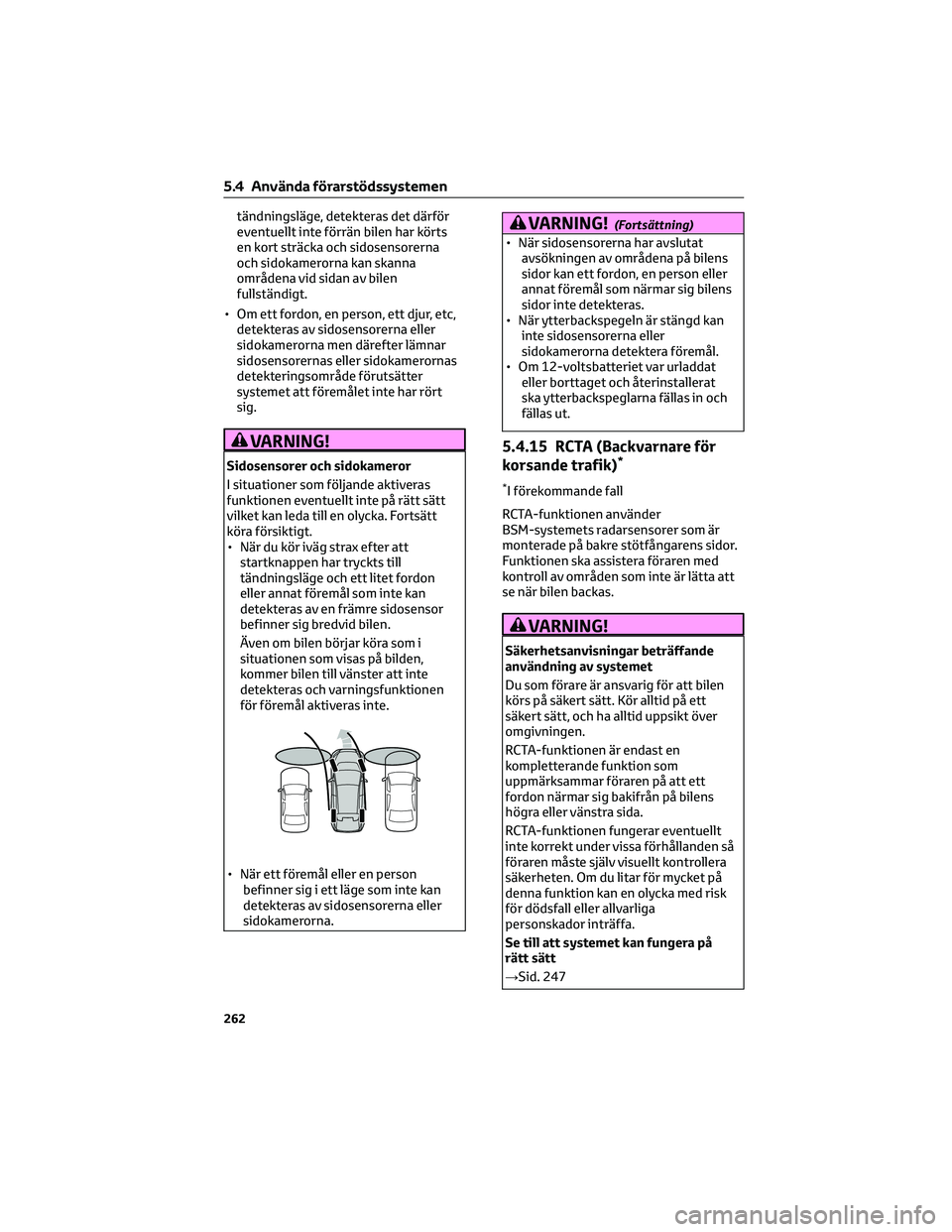

tändningsläge, detekteras det därför
eventuellt inte förrän bilen har körts
en kort sträcka och sidosensorerna
och sidokamerorna kan skanna
områdena vid sidan av bilen
fullständigt.
• Om ett fordon, en person, ett djur, etc,
detekteras av sidosensorerna eller
sidokamerorna men därefter lämnar
sidosensorernas eller sidokamerornas
detekteringsområde förutsätter
systemet att föremålet inte har rört
sig.
VARNING!
Sidosensorer och sidokameror
I situationer som följande aktiveras
funktionen eventuellt inte på rätt sätt
vilket kan leda till en olycka. Fortsätt
köra försiktigt.
• När du kör iväg strax efter att
startknappen har tryckts till
tändningsläge och ett litet fordon
eller annat föremål som inte kan
detekteras av en främre sidosensor
befinner sig bredvid bilen.
Även om bilen börjar köra som i
situationen som visas på bilden,
kommer bilen till vänster att inte
detekteras och varningsfunktionen
för föremål aktiveras inte.
• När ett föremål eller en person
befinner sig i ett läge som inte kan
detekteras av sidosensorerna eller
sidokamerorna.
VARNING!(Fortsättning)
• När sidosensorerna har avslutat
avsökningen av områdena på bilens
sidor kan ett fordon, en person eller
annat föremål som närmar sig bilens
sidor inte detekteras.
• När ytterbackspegeln är stängd kan
inte sidosensorerna eller
sidokamerorna detektera föremål.
• Om 12-voltsbatteriet var urladdat
eller borttaget och återinstallerat
ska ytterbackspeglarna fällas in och
fällas ut.
5.4.15 RCTA (Backvarnare för
korsande trafik)*
*I förekommande fall
RCTA-funktionen använder
BSM-systemets radarsensorer som är
monterade på bakre stötfångarens sidor.
Funktionen ska assistera föraren med
kontroll av områden som inte är lätta att
se när bilen backas.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Du som förare är ansvarig för att bilen
körs på säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
RCTA-funktionen är endast en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon närmar sig bakifrån på bilens
högra eller vänstra sida.
RCTA-funktionen fungerar eventuellt
inte korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten. Om du litar för mycket på
denna funktion kan en olycka med risk
för dödsfall eller allvarliga
personskador inträffa.
Se till att systemet kan fungera på
rätt sätt
→Sid. 247
5.4 Använda förarstödssystemen
262

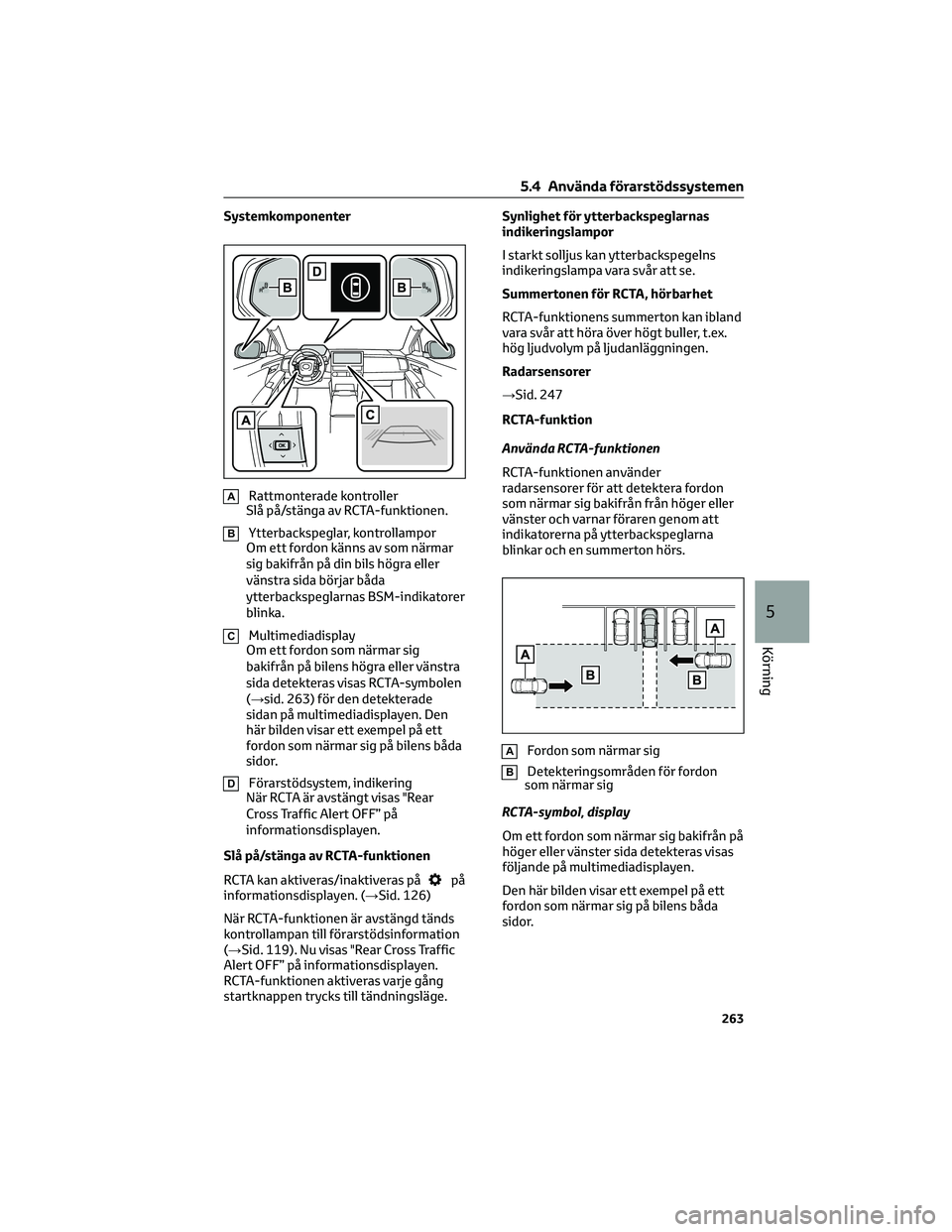

Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
BYtterbackspeglar, kontrollampor
Om ett fordon känns av som närmar
sig bakifrån på din bils högra eller
vänstra sida börjar båda
ytterbackspeglarnas BSM-indikatorer
blinka.
CMultimediadisplay
Om ett fordon som närmar sig
bakifrån på bilens högra eller vänstra
sida detekteras visas RCTA-symbolen
(→sid. 263) för den detekterade
sidan på multimediadisplayen. Den
här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
DFörarstödsystem, indikering
När RCTA är avstängt visas "Rear
Cross Traffic Alert OFF” på
informationsdisplayen.
Slå på/stänga av RCTA-funktionen
RCTA kan aktiveras/inaktiveras på
på
informationsdisplayen. (→Sid. 126)
När RCTA-funktionen är avstängd tänds
kontrollampan till förarstödsinformation
(→Sid. 119). Nu visas "Rear Cross Traffic
Alert OFF” på informationsdisplayen.
RCTA-funktionen aktiveras varje gång
startknappen trycks till tändningsläge.Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspegelns
indikeringslampa vara svår att se.
Summertonen för RCTA, hörbarhet
RCTA-funktionens summerton kan ibland
vara svår att höra över högt buller, t.ex.
hög ljudvolym på ljudanläggningen.
Radarsensorer
→Sid. 247
RCTA-funktion
Använda RCTA-funktionen
RCTA-funktionen använder
radarsensorer för att detektera fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BDetekteringsområden för fordon
som närmar sig
RCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
höger eller vänster sida detekteras visas
följande på multimediadisplayen.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.
5.4 Använda förarstödssystemen
263
5
Körning
