sensor TOYOTA BZ4X 2023 Bruksanvisningar (in Swedish)

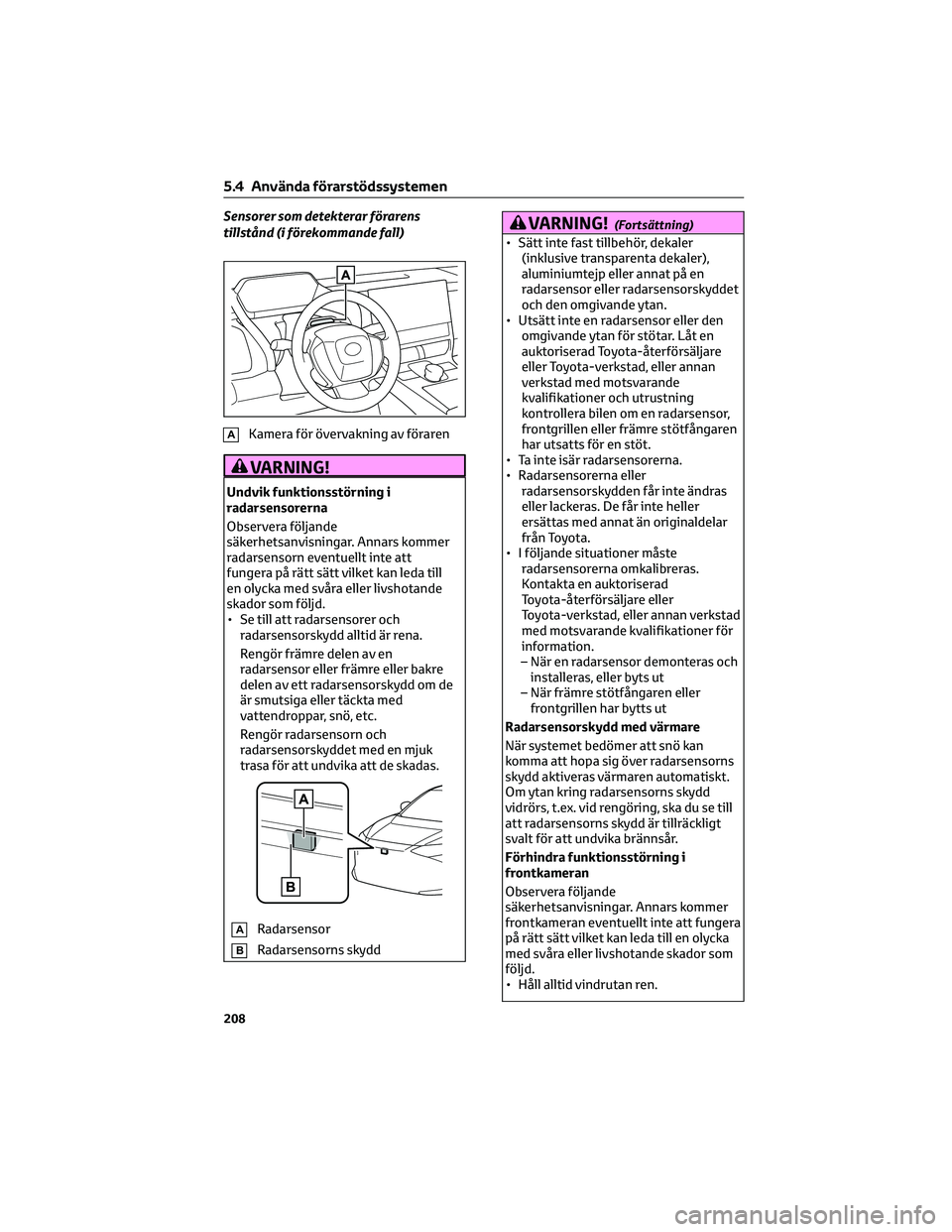

Sensorer som detekterar förarens
tillstånd (i förekommande fall)
AKamera för övervakning av föraren
VARNING!
Undvik funktionsstörning i radarsensorerna
Observera följande säkerhetsanvisningar. Annars kommerradarsensorn eventuellt inte attfungera på rätt sätt vilket kan leda tillen olycka med svåra eller livshotandeskador som följd.• Se till att radarsensorer ochradarsensorskydd alltid är rena.
Rengör främre delen av en radarsensor eller främre eller bakredelen av ett radarsensorskydd om deär smutsiga eller täckta medvattendroppar, snö, etc.
Rengör radarsensorn och radarsensorskyddet med en mjuktrasa för att undvika att de skadas.
ARadarsensor
BRadarsensorns skydd
VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler(inklusive transparenta dekaler),aluminiumtejp eller annat på enradarsensor eller radarsensorskyddetoch den omgivande ytan.• Utsätt inte en radarsensor eller denomgivande ytan för stötar. Låt enauktoriserad Toyota-återförsäljareeller Toyota-verkstad, eller annanverkstad med motsvarandekvalifikationer och utrustningkontrollera bilen om en radarsensor,frontgrillen eller främre stötfångarenhar utsatts för en stöt.• Ta inte isär radarsensorerna.• Radarsensorerna ellerradarsensorskydden får inte ändraseller lackeras. De får inte hellerersättas med annat än originaldelarfrån Toyota.• I följande situationer måsteradarsensorerna omkalibreras.Kontakta en auktoriseradToyota-återförsäljare ellerToyota-verkstad, eller annan verkstadmed motsvarande kvalifikationer förinformation.– När en radarsensor demonteras ochinstalleras, eller byts ut– När främre stötfångaren ellerfrontgrillen har bytts ut
Radarsensorskydd med värmare
När systemet bedömer att snö kan komma att hopa sig över radarsensornsskydd aktiveras värmaren automatiskt.Om ytan kring radarsensorns skyddvidrörs, t.ex. vid rengöring, ska du se tillatt radarsensorns skydd är tillräckligtsvalt för att undvika brännsår.
Förhindra funktionsstörning i frontkameran
Observera följande säkerhetsanvisningar. Annars kommerfrontkameran eventuellt inte att fungerapå rätt sätt vilket kan leda till en olyckamed svåra eller livshotande skador somföljd.• Håll alltid vindrutan ren.
5.4 Använda förarstödssystemen
208

VARNING!(Fortsättning)

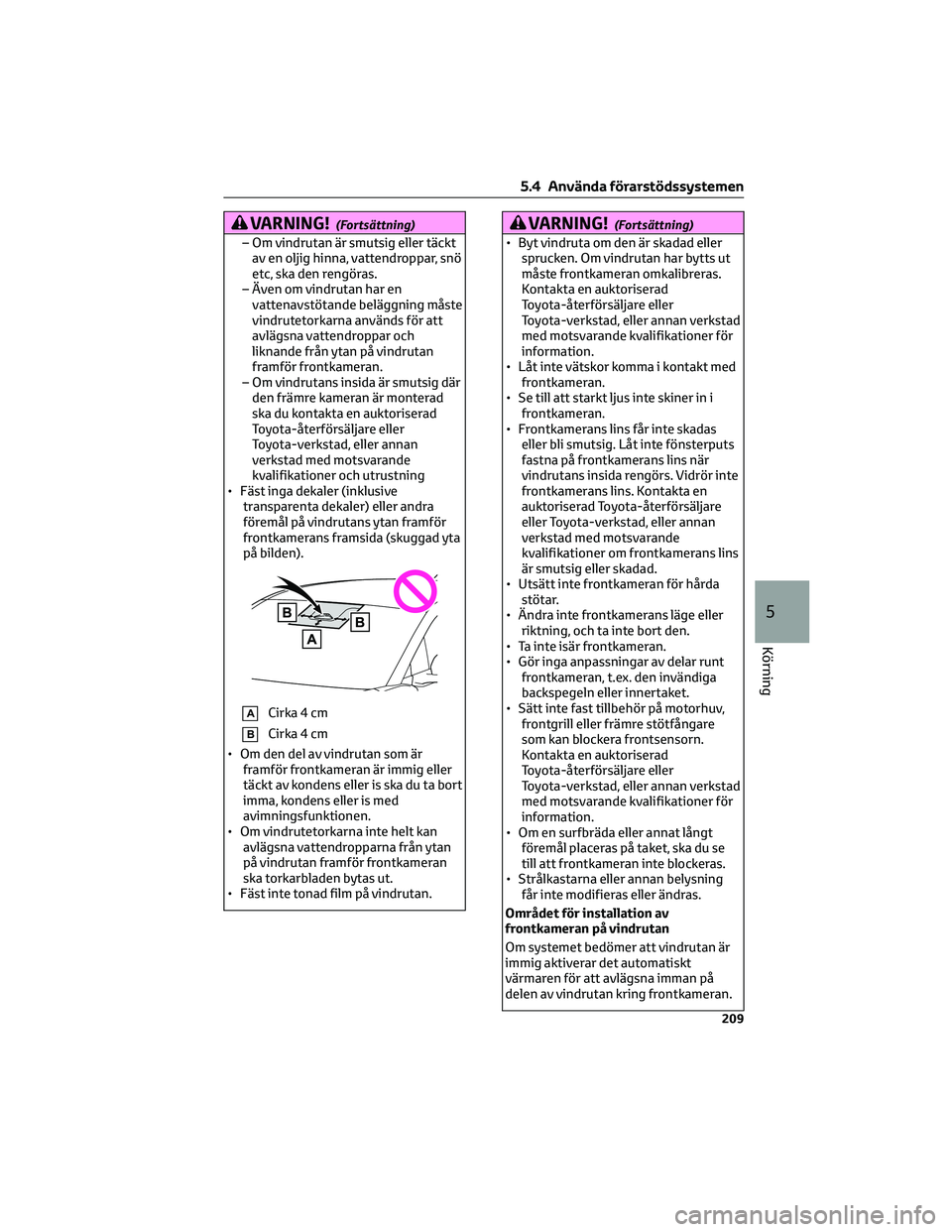

– Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snöetc, ska den rengöras.– Även om vindrutan har envattenavstötande beläggning måstevindrutetorkarna används för attavlägsna vattendroppar ochliknande från ytan på vindrutanframför frontkameran.– Om vindrutans insida är smutsig därden främre kameran är monteradska du kontakta en auktoriseradToyota-återförsäljare ellerToyota-verkstad, eller annanverkstad med motsvarandekvalifikationer och utrustning• Fäst inga dekaler (inklusivetransparenta dekaler) eller andraföremål på vindrutans ytan framförfrontkamerans framsida (skuggad ytapå bilden).
ACirka 4 cm
BCirka 4 cm • Om den del av vindrutan som är framför frontkameran är immig ellertäckt av kondens eller is ska du ta bortimma, kondens eller is medavimningsfunktionen.• Om vindrutetorkarna inte helt kanavlägsna vattendropparna från ytanpå vindrutan framför frontkameranska torkarbladen bytas ut.• Fäst inte tonad film på vindrutan.
VARNING!(Fortsättning)
• Byt vindruta om den är skadad ellersprucken. Om vindrutan har bytts utmåste frontkameran omkalibreras.Kontakta en auktoriseradToyota-återförsäljare ellerToyota-verkstad, eller annan verkstadmed motsvarande kvalifikationer förinformation.• Låt inte vätskor komma i kontakt medfrontkameran.• Se till att starkt ljus inte skiner in ifrontkameran.• Frontkamerans lins får inte skadaseller bli smutsig. Låt inte fönsterputsfastna på frontkamerans lins närvindrutans insida rengörs. Vidrör intefrontkamerans lins. Kontakta enauktoriserad Toyota-återförsäljareeller Toyota-verkstad, eller annanverkstad med motsvarandekvalifikationer om frontkamerans linsär smutsig eller skadad.• Utsätt inte frontkameran för hårdastötar.• Ändra inte frontkamerans läge ellerriktning, och ta inte bort den.• Ta inte isär frontkameran.• Gör inga anpassningar av delar runtfrontkameran, t.ex. den invändigabackspegeln eller innertaket.• Sätt inte fast tillbehör på motorhuv,frontgrill eller främre stötfångaresom kan blockera frontsensorn.Kontakta en auktoriseradToyota-återförsäljare ellerToyota-verkstad, eller annan verkstadmed motsvarande kvalifikationer förinformation.• Om en surfbräda eller annat långtföremål placeras på taket, ska du setill att frontkameran inte blockeras.• Strålkastarna eller annan belysningfår inte modifieras eller ändras.
Området för installation av frontkameran på vindrutan
Om systemet bedömer att vindrutan är immig aktiverar det automatisktvärmaren för att avlägsna imman pådelen av vindrutan kring frontkameran.
5.4 Använda förarstödssystemen
209
5
Körning

VARNING!(Fortsättning)

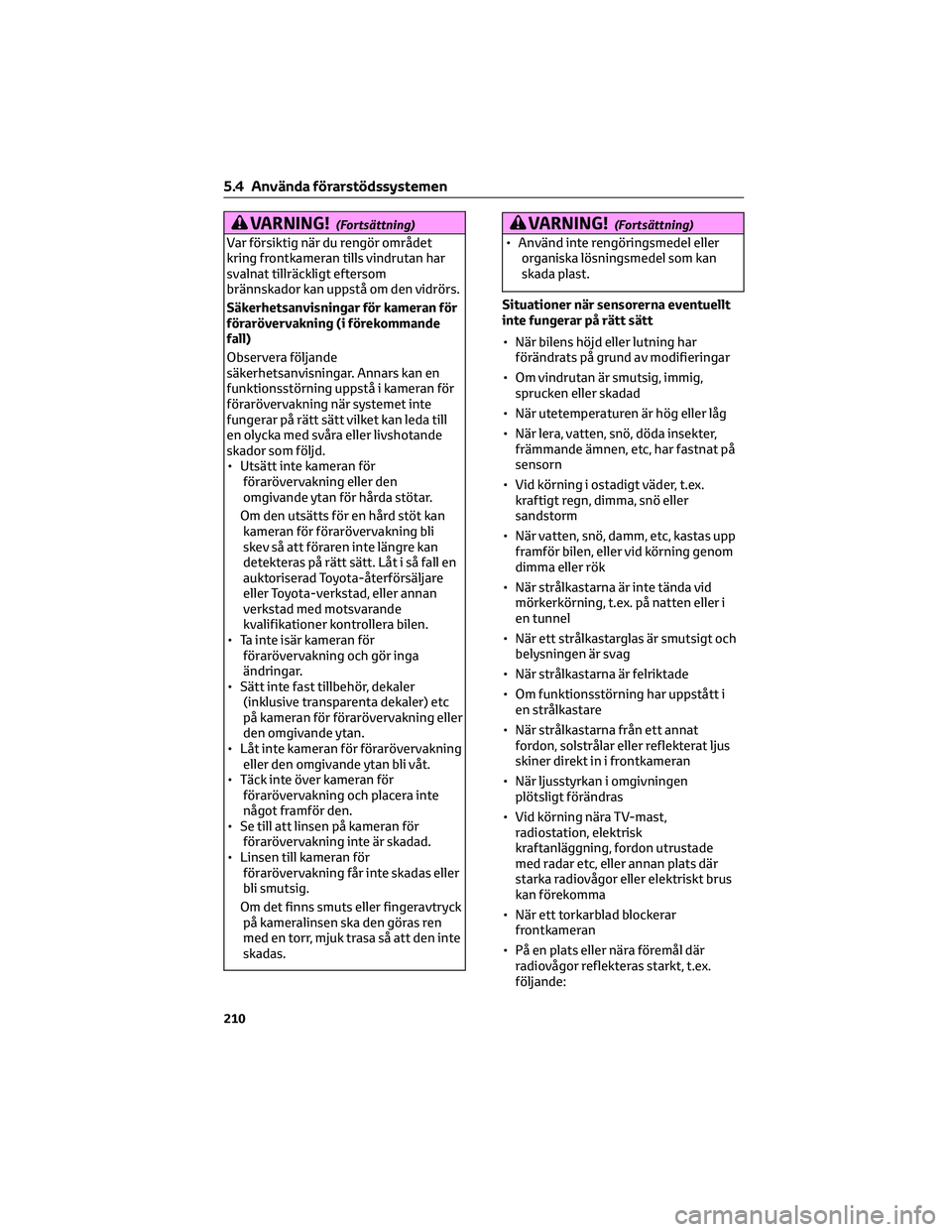

Var försiktig när du rengör området
kring frontkameran tills vindrutan har
svalnat tillräckligt eftersom
brännskador kan uppstå om den vidrörs.
Säkerhetsanvisningar för kameran för
förarövervakning (i förekommande
fall)
Observera följande
säkerhetsanvisningar. Annars kan en
funktionsstörning uppstå i kameran för
förarövervakning när systemet inte
fungerar på rätt sätt vilket kan leda till
en olycka med svåra eller livshotande
skador som följd.
• Utsätt inte kameran för
förarövervakning eller den
omgivande ytan för hårda stötar.
Om den utsätts för en hård stöt kan
kameran för förarövervakning bli
skev så att föraren inte längre kan
detekteras på rätt sätt. Låt i så fall en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Ta inte isär kameran för
förarövervakning och gör inga
ändringar.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler) etc
på kameran för förarövervakning eller
den omgivande ytan.
• Låt inte kameran för förarövervakning
eller den omgivande ytan bli våt.
• Täck inte över kameran för
förarövervakning och placera inte
något framför den.
• Se till att linsen på kameran för
förarövervakning inte är skadad.
• Linsen till kameran för
förarövervakning får inte skadas eller
bli smutsig.
Om det finns smuts eller fingeravtryck
på kameralinsen ska den göras ren
med en torr, mjuk trasa så att den inte
skadas.
VARNING!(Fortsättning)
• Använd inte rengöringsmedel eller
organiska lösningsmedel som kan
skada plast.
Situationer när sensorerna eventuellt
inte fungerar på rätt sätt
• När bilens höjd eller lutning har
förändrats på grund av modifieringar
• Om vindrutan är smutsig, immig,
sprucken eller skadad
• När utetemperaturen är hög eller låg
• När lera, vatten, snö, döda insekter,
främmande ämnen, etc, har fastnat på
sensorn
• Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
• När vatten, snö, damm, etc, kastas upp
framför bilen, eller vid körning genom
dimma eller rök
• När strålkastarna är inte tända vid
mörkerkörning, t.ex. på natten eller i
en tunnel
• När ett strålkastarglas är smutsigt och
belysningen är svag
• När strålkastarna är felriktade
• Om funktionsstörning har uppstått i
en strålkastare
• När strålkastarna från ett annat
fordon, solstrålar eller reflekterat ljus
skiner direkt in i frontkameran
• När ljusstyrkan i omgivningen
plötsligt förändras
• Vid körning nära TV-mast,
radiostation, elektrisk
kraftanläggning, fordon utrustade
med radar etc, eller annan plats där
starka radiovågor eller elektriskt brus
kan förekomma
• När ett torkarblad blockerar
frontkameran
• På en plats eller nära föremål där
radiovågor reflekteras starkt, t.ex.
följande:
5.4 Använda förarstödssystemen
210

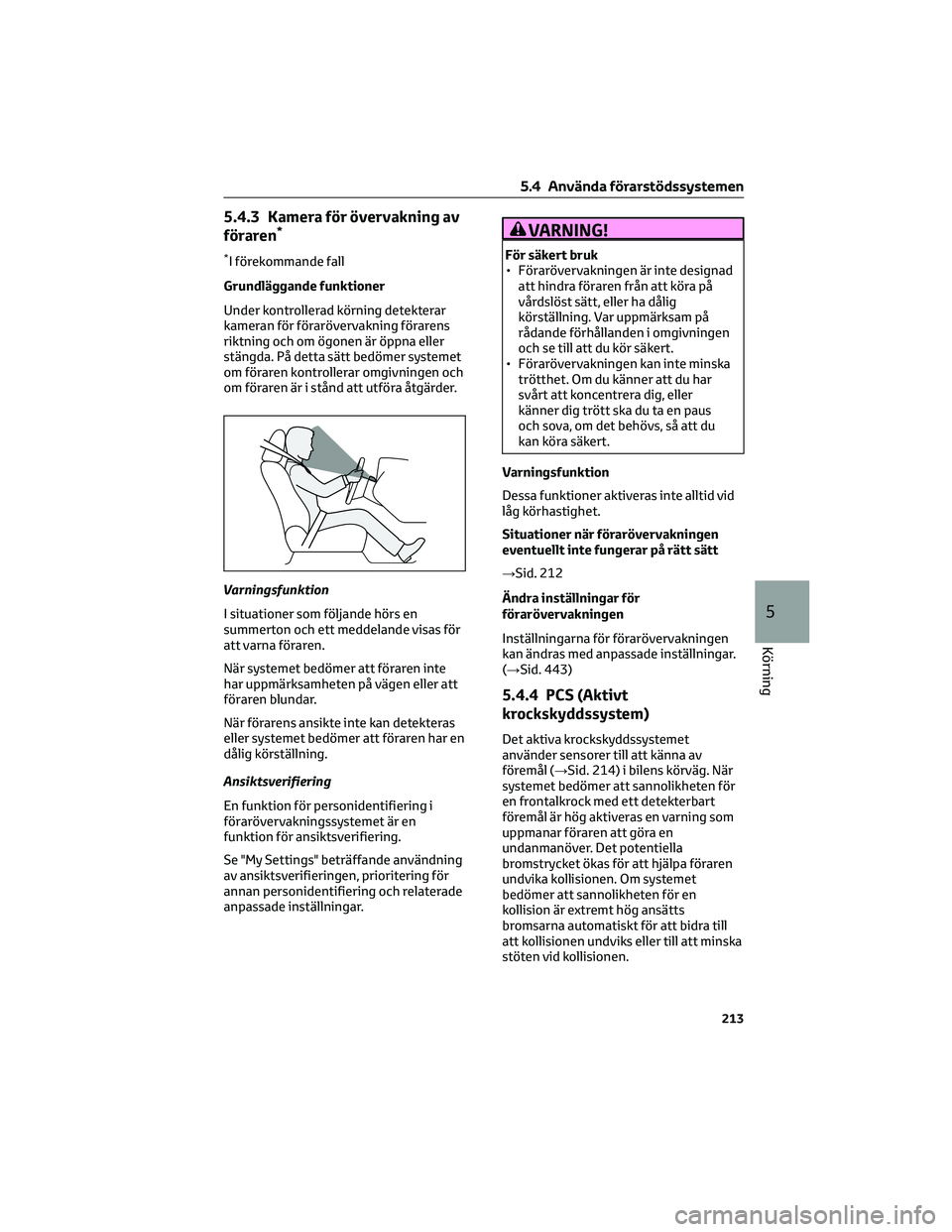

5.4.3 Kamera för övervakning av
föraren*
*I förekommande fall
Grundläggande funktioner
Under kontrollerad körning detekterar
kameran för förarövervakning förarens
riktning och om ögonen är öppna eller
stängda. På detta sätt bedömer systemet
om föraren kontrollerar omgivningen och
om föraren är i stånd att utföra åtgärder.
Varningsfunktion
I situationer som följande hörs en
summerton och ett meddelande visas för
att varna föraren.
När systemet bedömer att föraren inte
har uppmärksamheten på vägen eller att
föraren blundar.
När förarens ansikte inte kan detekteras
eller systemet bedömer att föraren har en
dålig körställning.
Ansiktsverifiering
En funktion för personidentifiering i
förarövervakningssystemet är en
funktion för ansiktsverifiering.
Se "My Settings" beträffande användning
av ansiktsverifieringen, prioritering för
annan personidentifiering och relaterade
anpassade inställningar.
VARNING!
För säkert bruk
• Förarövervakningen är inte designad
att hindra föraren från att köra på
vårdslöst sätt, eller ha dålig
körställning. Var uppmärksam på
rådande förhållanden i omgivningen
och se till att du kör säkert.
• Förarövervakningen kan inte minska
trötthet. Om du känner att du har
svårt att koncentrera dig, eller
känner dig trött ska du ta en paus
och sova, om det behövs, så att du
kan köra säkert.
Varningsfunktion
Dessa funktioner aktiveras inte alltid vid
låg körhastighet.
Situationer när förarövervakningen
eventuellt inte fungerar på rätt sätt
→Sid. 212
Ändra inställningar för
förarövervakningen
Inställningarna för förarövervakningen
kan ändras med anpassade inställningar.
(→Sid. 443)
5.4.4 PCS (Aktivt
krockskyddssystem)
Det aktiva krockskyddssystemet
använder sensorer till att känna av
föremål (→Sid. 214) i bilens körväg. När
systemet bedömer att sannolikheten för
en frontalkrock med ett detekterbart
föremål är hög aktiveras en varning som
uppmanar föraren att göra en
undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren
undvika kollisionen. Om systemet
bedömer att sannolikheten för en
kollision är extremt hög ansätts
bromsarna automatiskt för att bidra till
att kollisionen undviks eller till att minska
stöten vid kollisionen.
5.4 Använda förarstödssystemen
213
5
Körning

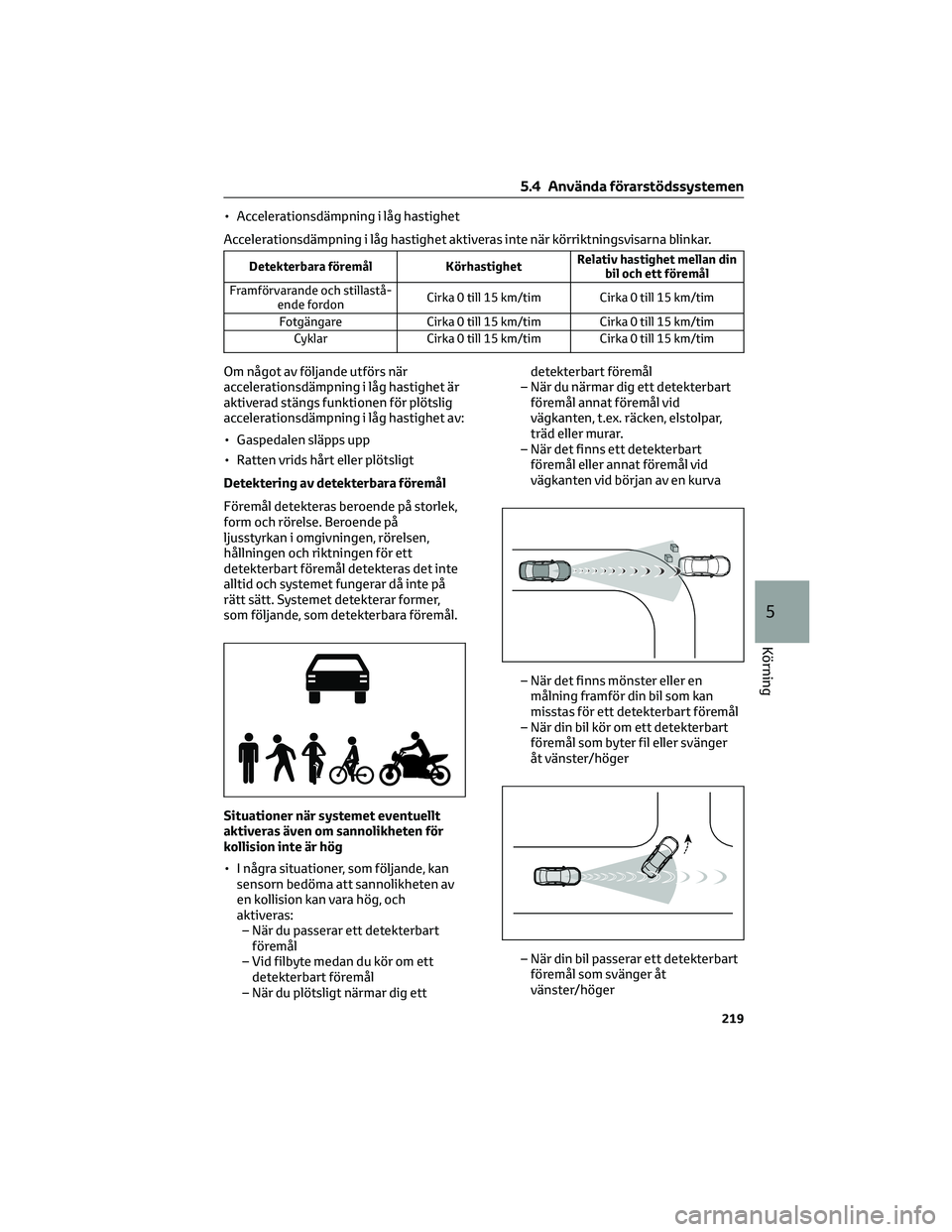

• Accelerationsdämpning i låg hastighet
Accelerationsdämpning i låg hastighet aktiveras inte när körriktningsvisarna blinkar.
Detekterbara föremål KörhastighetRelativ hastighet mellan din
bil och ett föremål
Framförvarande och stillastå-
ende fordonCirka 0 till 15 km/tim Cirka 0 till 15 km/tim
Fotgängare Cirka 0 till 15 km/tim Cirka 0 till 15 km/tim
Cyklar Cirka 0 till 15 km/tim Cirka 0 till 15 km/tim
Om något av följande utförs när
accelerationsdämpning i låg hastighet är
aktiverad stängs funktionen för plötslig
accelerationsdämpning i låg hastighet av:
• Gaspedalen släpps upp
• Ratten vrids hårt eller plötsligt
Detektering av detekterbara föremål
Föremål detekteras beroende på storlek,
form och rörelse. Beroende på
ljusstyrkan i omgivningen, rörelsen,
hållningen och riktningen för ett
detekterbart föremål detekteras det inte
alltid och systemet fungerar då inte på
rätt sätt. Systemet detekterar former,
som följande, som detekterbara föremål.
Situationer när systemet eventuellt
aktiveras även om sannolikheten för
kollision inte är hög
• I några situationer, som följande, kan
sensorn bedöma att sannolikheten av
en kollision kan vara hög, och
aktiveras:
– När du passerar ett detekterbart
föremål
– Vid filbyte medan du kör om ett
detekterbart föremål
– När du plötsligt närmar dig ettdetekterbart föremål
– När du närmar dig ett detekterbart
föremål annat föremål vid
vägkanten, t.ex. räcken, elstolpar,
träd eller murar.
– När det finns ett detekterbart
föremål eller annat föremål vid
vägkanten vid början av en kurva
– När det finns mönster eller en
målning framför din bil som kan
misstas för ett detekterbart föremål
– När din bil kör om ett detekterbart
föremål som byter fil eller svänger
åt vänster/höger
– När din bil passerar ett detekterbart
föremål som svänger åt
vänster/höger
5.4 Använda förarstödssystemen
219
5
Körning

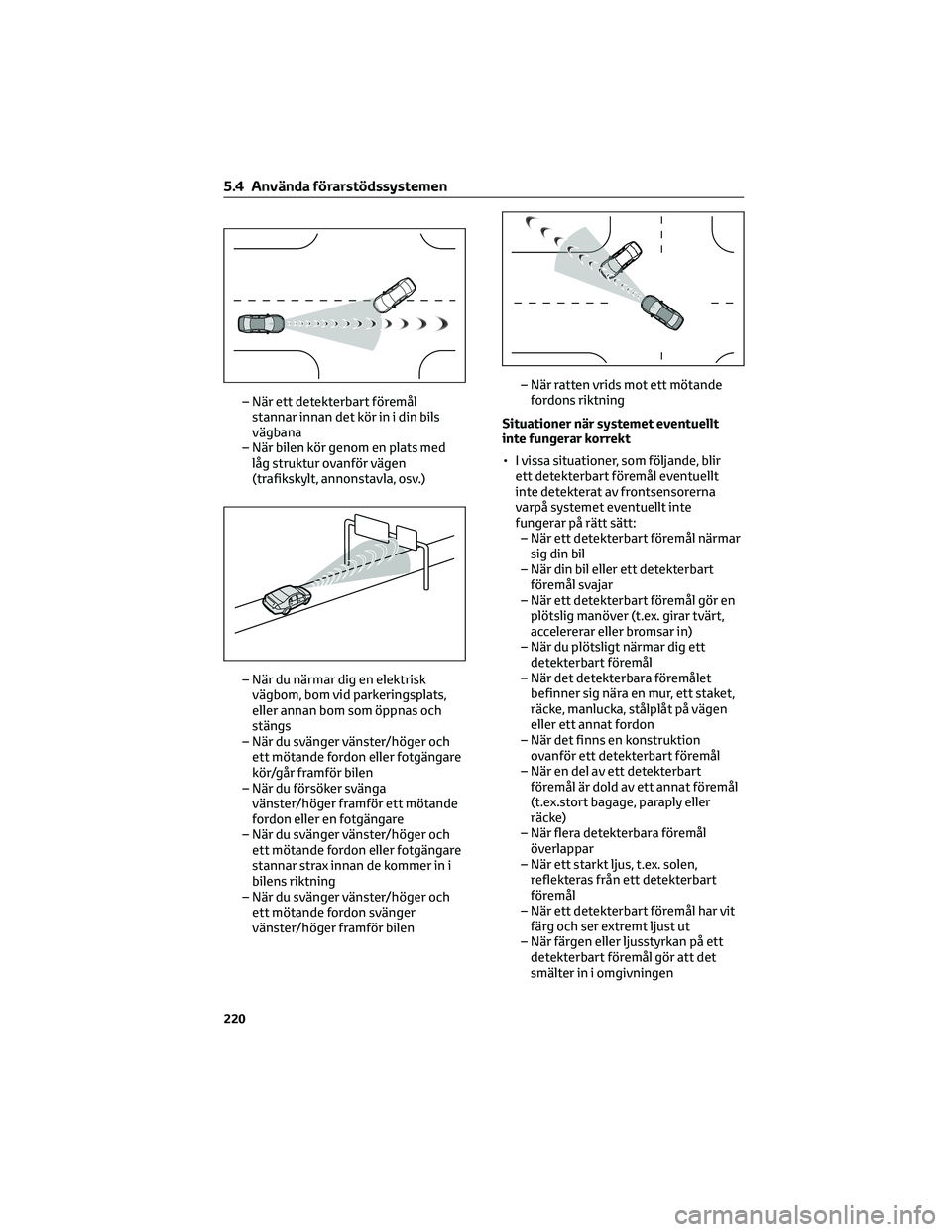

– När ett detekterbart föremål
stannar innan det kör in i din bils
vägbana
– När bilen kör genom en plats med
låg struktur ovanför vägen
(trafikskylt, annonstavla, osv.)
– När du närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– När du svänger vänster/höger och
ett mötande fordon eller fotgängare
kör/går framför bilen
– När du försöker svänga
vänster/höger framför ett mötande
fordon eller en fotgängare
– När du svänger vänster/höger och
ett mötande fordon eller fotgängare
stannar strax innan de kommer in i
bilens riktning
– När du svänger vänster/höger och
ett mötande fordon svänger
vänster/höger framför bilen– När ratten vrids mot ett mötande
fordons riktning
Situationer när systemet eventuellt
inte fungerar korrekt
• I vissa situationer, som följande, blir
ett detekterbart föremål eventuellt
inte detekterat av frontsensorerna
varpå systemet eventuellt inte
fungerar på rätt sätt:
– När ett detekterbart föremål närmar
sig din bil
– När din bil eller ett detekterbart
föremål svajar
– När ett detekterbart föremål gör en
plötslig manöver (t.ex. girar tvärt,
accelererar eller bromsar in)
– När du plötsligt närmar dig ett
detekterbart föremål
– När det detekterbara föremålet
befinner sig nära en mur, ett staket,
räcke, manlucka, stålplåt på vägen
eller ett annat fordon
– När det finns en konstruktion
ovanför ett detekterbart föremål
– När en del av ett detekterbart
föremål är dold av ett annat föremål
(t.ex.stort bagage, paraply eller
räcke)
– När flera detekterbara föremål
överlappar
– När ett starkt ljus, t.ex. solen,
reflekteras från ett detekterbart
föremål
– När ett detekterbart föremål har vit
färg och ser extremt ljust ut
– När färgen eller ljusstyrkan på ett
detekterbart föremål gör att det
smälter in i omgivningen
5.4 Använda förarstödssystemen
220

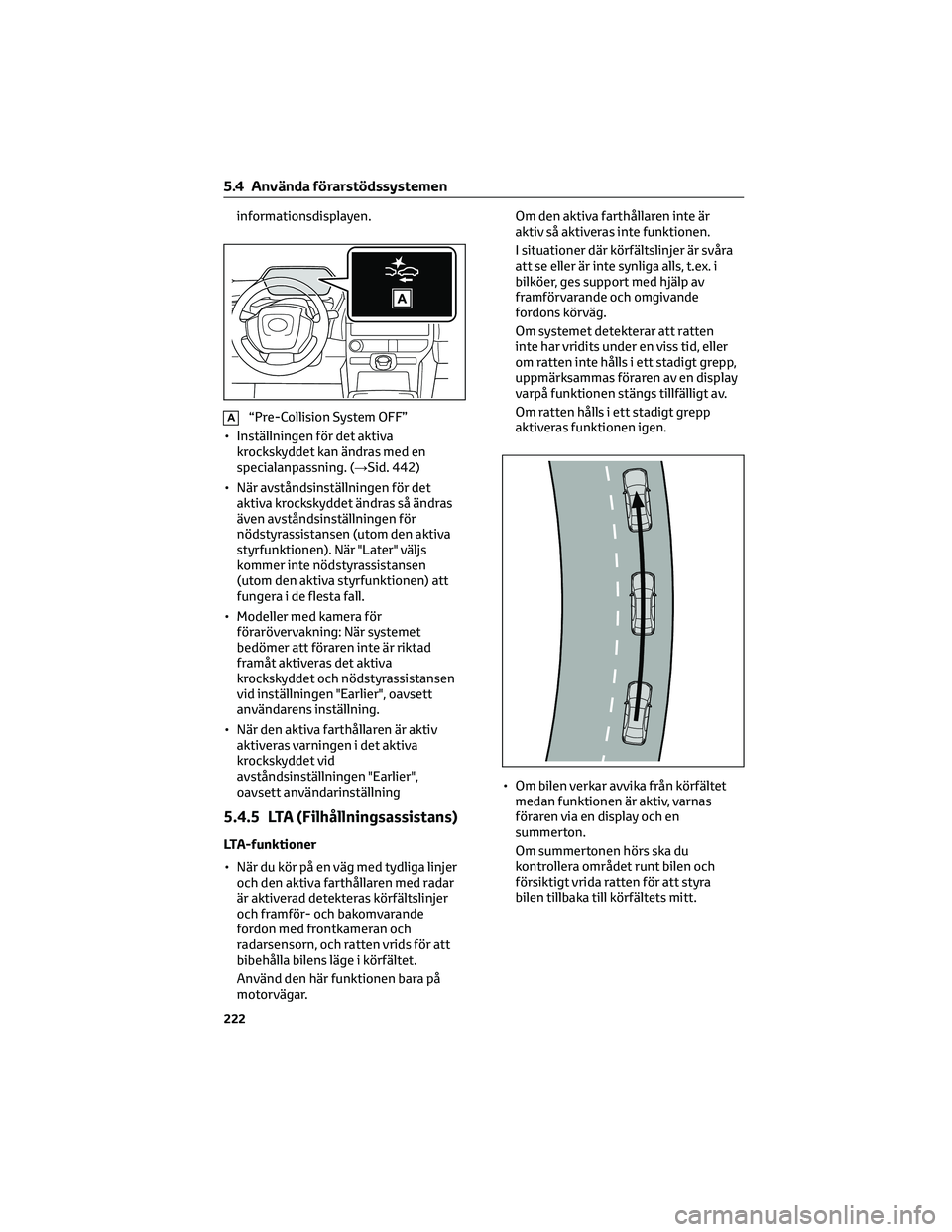

informationsdisplayen.
A“Pre-Collision System OFF”
• Inställningen för det aktiva
krockskyddet kan ändras med en
specialanpassning. (→Sid. 442)
• När avståndsinställningen för det
aktiva krockskyddet ändras så ändras
även avståndsinställningen för
nödstyrassistansen (utom den aktiva
styrfunktionen). När "Later" väljs
kommer inte nödstyrassistansen
(utom den aktiva styrfunktionen) att
fungera i de flesta fall.
• Modeller med kamera för
förarövervakning: När systemet
bedömer att föraren inte är riktad
framåt aktiveras det aktiva
krockskyddet och nödstyrassistansen
vid inställningen "Earlier", oavsett
användarens inställning.
• När den aktiva farthållaren är aktiv
aktiveras varningen i det aktiva
krockskyddet vid
avståndsinställningen "Earlier",
oavsett användarinställning
5.4.5 LTA (Filhållningsassistans)
LTA-funktioner
• När du kör på en väg med tydliga linjer
och den aktiva farthållaren med radar
är aktiverad detekteras körfältslinjer
och framför- och bakomvarande
fordon med frontkameran och
radarsensorn, och ratten vrids för att
bibehålla bilens läge i körfältet.
Använd den här funktionen bara på
motorvägar.Om den aktiva farthållaren inte är
aktiv så aktiveras inte funktionen.
I situationer där körfältslinjer är svåra
att se eller är inte synliga alls, t.ex. i
bilköer, ges support med hjälp av
framförvarande och omgivande
fordons körväg.
Om systemet detekterar att ratten
inte har vridits under en viss tid, eller
om ratten inte hålls i ett stadigt grepp,
uppmärksammas föraren av en display
varpå funktionen stängs tillfälligt av.
Om ratten hålls i ett stadigt grepp
aktiveras funktionen igen.
• Om bilen verkar avvika från körfältet
medan funktionen är aktiv, varnas
föraren via en display och en
summerton.
Om summertonen hörs ska du
kontrollera området runt bilen och
försiktigt vrida ratten för att styra
bilen tillbaka till körfältets mitt.
5.4 Använda förarstödssystemen
222

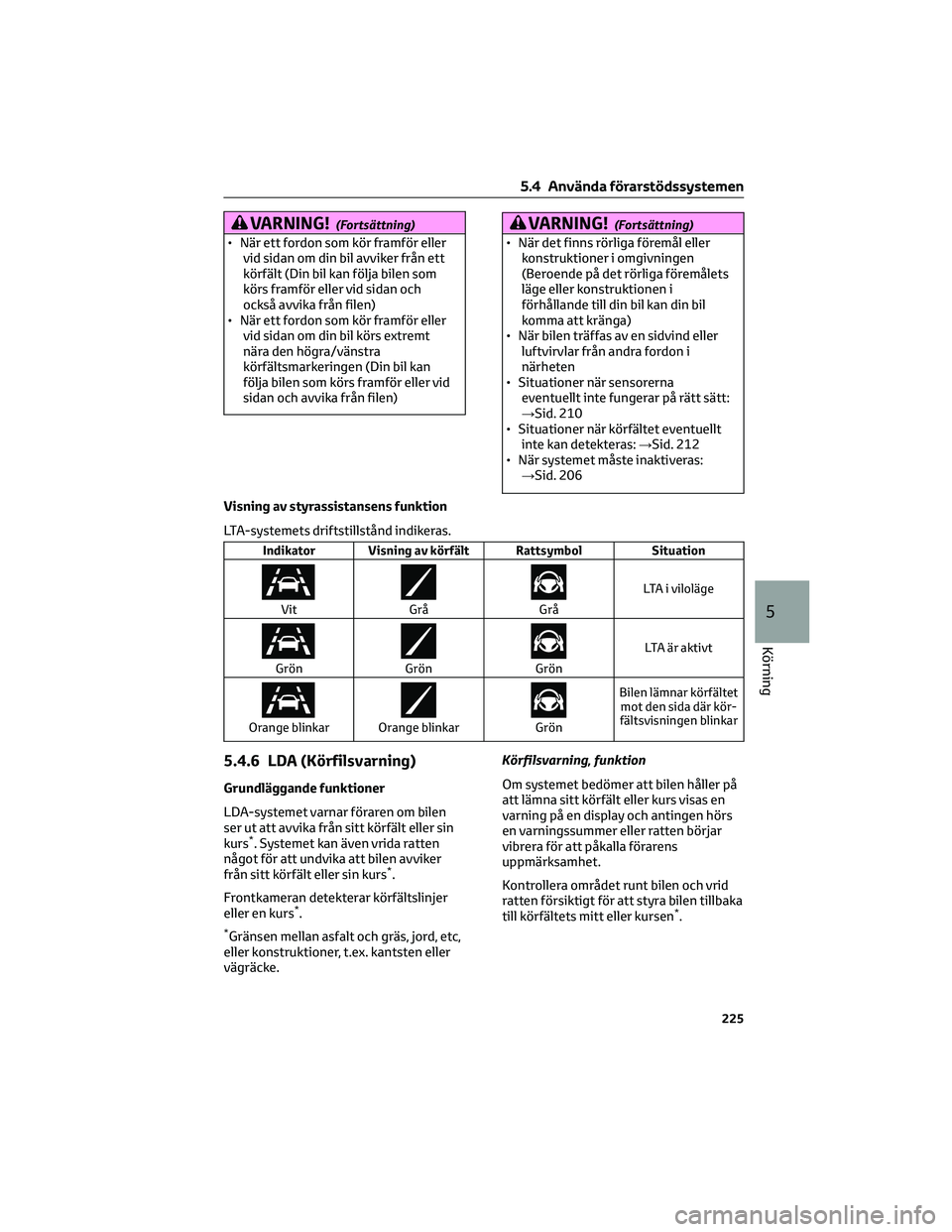

VARNING!(Fortsättning)
• När ett fordon som kör framför eller
vid sidan om din bil avviker från ett
körfält (Din bil kan följa bilen som
körs framför eller vid sidan och
också avvika från filen)
• När ett fordon som kör framför eller
vid sidan om din bil körs extremt
nära den högra/vänstra
körfältsmarkeringen (Din bil kan
följa bilen som körs framför eller vid
sidan och avvika från filen)
VARNING!(Fortsättning)
• När det finns rörliga föremål eller
konstruktioner i omgivningen
(Beroende på det rörliga föremålets
läge eller konstruktionen i
förhållande till din bil kan din bil
komma att kränga)
• När bilen träffas av en sidvind eller
luftvirvlar från andra fordon i
närheten
• Situationer när sensorerna
eventuellt inte fungerar på rätt sätt:
→Sid. 210
• Situationer när körfältet eventuellt
inte kan detekteras:→Sid. 212
• När systemet måste inaktiveras:
→Sid. 206
Visning av styrassistansens funktion
LTA-systemets driftstillstånd indikeras.
Indikator Visning av körfält Rattsymbol Situation
VitGråGråLTA i viloläge
GrönGrönGrönLTA är aktivt
Orange blinkarOrange blinkarGrönBilen lämnar körfältet
mot den sida där kör-
fältsvisningen blinkar
5.4.6 LDA (Körfilsvarning)
Grundläggande funktioner
LDA-systemet varnar föraren om bilen
ser ut att avvika från sitt körfält eller sin
kurs
*. Systemet kan även vrida ratten
något för att undvika att bilen avviker
från sitt körfält eller sin kurs
*.
Frontkameran detekterar körfältslinjer
eller en kurs
*.
*Gränsen mellan asfalt och gräs, jord, etc,
eller konstruktioner, t.ex. kantsten eller
vägräcke.Körfilsvarning, funktion
Om systemet bedömer att bilen håller på
att lämna sitt körfält eller kurs visas en
varning på en display och antingen hörs
en varningssummer eller ratten börjar
vibrera för att påkalla förarens
uppmärksamhet.
Kontrollera området runt bilen och vrid
ratten försiktigt för att styra bilen tillbaka
till körfältets mitt eller kursen
*.
5.4 Använda förarstödssystemen
225
5
Körning

Varning för inga händer på ratten
I följande situationer visas ett
meddelande som uppmanar föraren att
vrida ratten, en symbol visas och en
summerton hörs för att varna föraren.
När systemet används ska du hålla
ratten i ett fast grepp oavsett om
varningen visas eller ej.
• Om systemet bedömer att föraren inte
håller ratten i ett stadigt grepp, eller
att ratten inte vrids medan
filbytesvarnarens
styrassistansfunktion är aktiv
Tiden när varningssummern hörs blir
längre allt eftersom frekvensen för
styrassistansen ökar. Även om systemet
bedömer att ratten har vridits hörs
varningssummern under en viss tid.
Förslag att ta paus
Om bilen kränger visas ett meddelande
och en varningssummer hörs för att
uppmana föraren att ta en paus.Beroende på bilens skick och
vägunderlaget aktiveras eventuellt inte
pausförslaget.
Ändra LDA-inställningar
• LDA-systemet kan aktiveras/
inaktiveras med en specialanpassning.
(→Sid. 442)
• Inställningarna för LDA kan ändras
med specialanpassningar. (→Sid. 442)
VARNING!
Situationer när LDA inte ska
användas
I följande situationer ska LDA-systemet
inaktiveras. Annars kan det leda till en
olycka.
• När systemet måste inaktiveras:
→Sid. 206
Situationer när systemet eventuellt
inte fungerar korrekt
I följande situationer fungerar
eventuellt inte systemet på rätt sätt
och bilen kan avvika från körfältet.
Förlita dig inte alltför mycket på dessa
funktioner. Föraren ensam har ansvaret
för att vara uppmärksam på
omgivningen och använda ratten när
det behövs för att kunna köra säkert.
• När gränsen mellan asfalt och gräs,
jord, etc, eller konstruktioner, t.ex.
kantsten eller vägräcke, inte är tydlig
eller rak
• När bilen träffas av en sidvind eller
luftvirvlar från andra fordon i
närheten
• Situationer när körfältet eventuellt
inte kan detekteras:→Sid. 212
• Situationer när sensorerna
eventuellt inte fungerar på rätt sätt:
→Sid. 210
• Situationer när vissa eller alla
systemfunktioner inte kan fungera:
→Sid. 212
5.4 Använda förarstödssystemen
228

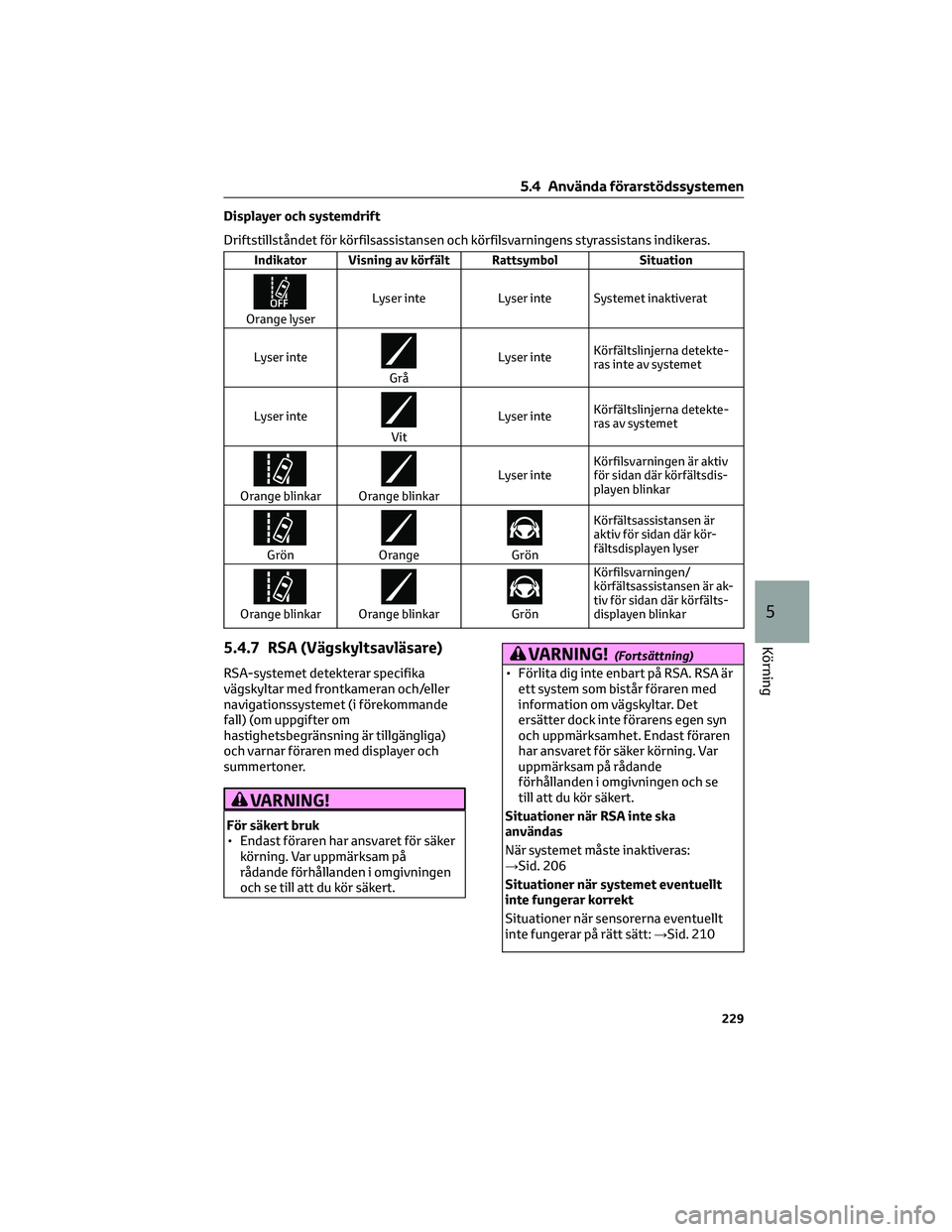

Displayer och systemdrift
Driftstillståndet för körfilsassistansen och körfilsvarningens styrassistans indikeras.
Indikator Visning av körfält Rattsymbol Situation
Orange lyserLyser inte Lyser inte Systemet inaktiverat
Lyser inte
GråLyser inteKörfältslinjerna detekte-
ras inte av systemet
Lyser inte
VitLyser inteKörfältslinjerna detekte-
ras av systemet
Orange blinkarOrange blinkarLyser inteKörfilsvarningen är aktiv
för sidan där körfältsdis-
playen blinkar
GrönOrangeGrönKörfältsassistansen är
aktiv för sidan där kör-
fältsdisplayen lyser
Orange blinkarOrange blinkarGrönKörfilsvarningen/
körfältsassistansen är ak-
tiv för sidan där körfälts-
displayen blinkar
5.4.7 RSA (Vägskyltsavläsare)
RSA-systemet detekterar specifika
vägskyltar med frontkameran och/eller
navigationssystemet (i förekommande
fall) (om uppgifter om
hastighetsbegränsning är tillgängliga)
och varnar föraren med displayer och
summertoner.
VARNING!
För säkert bruk
• Endast föraren har ansvaret för säker
körning. Var uppmärksam på
rådande förhållanden i omgivningen
och se till att du kör säkert.
VARNING!(Fortsättning)
• Förlita dig inte enbart på RSA. RSA är
ett system som bistår föraren med
information om vägskyltar. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Endast föraren
har ansvaret för säker körning. Var
uppmärksam på rådande
förhållanden i omgivningen och se
till att du kör säkert.
Situationer när RSA inte ska
användas
När systemet måste inaktiveras:
→Sid. 206
Situationer när systemet eventuellt
inte fungerar korrekt
Situationer när sensorerna eventuellt
inte fungerar på rätt sätt:→Sid. 210
5.4 Använda förarstödssystemen
229
5
Körning
