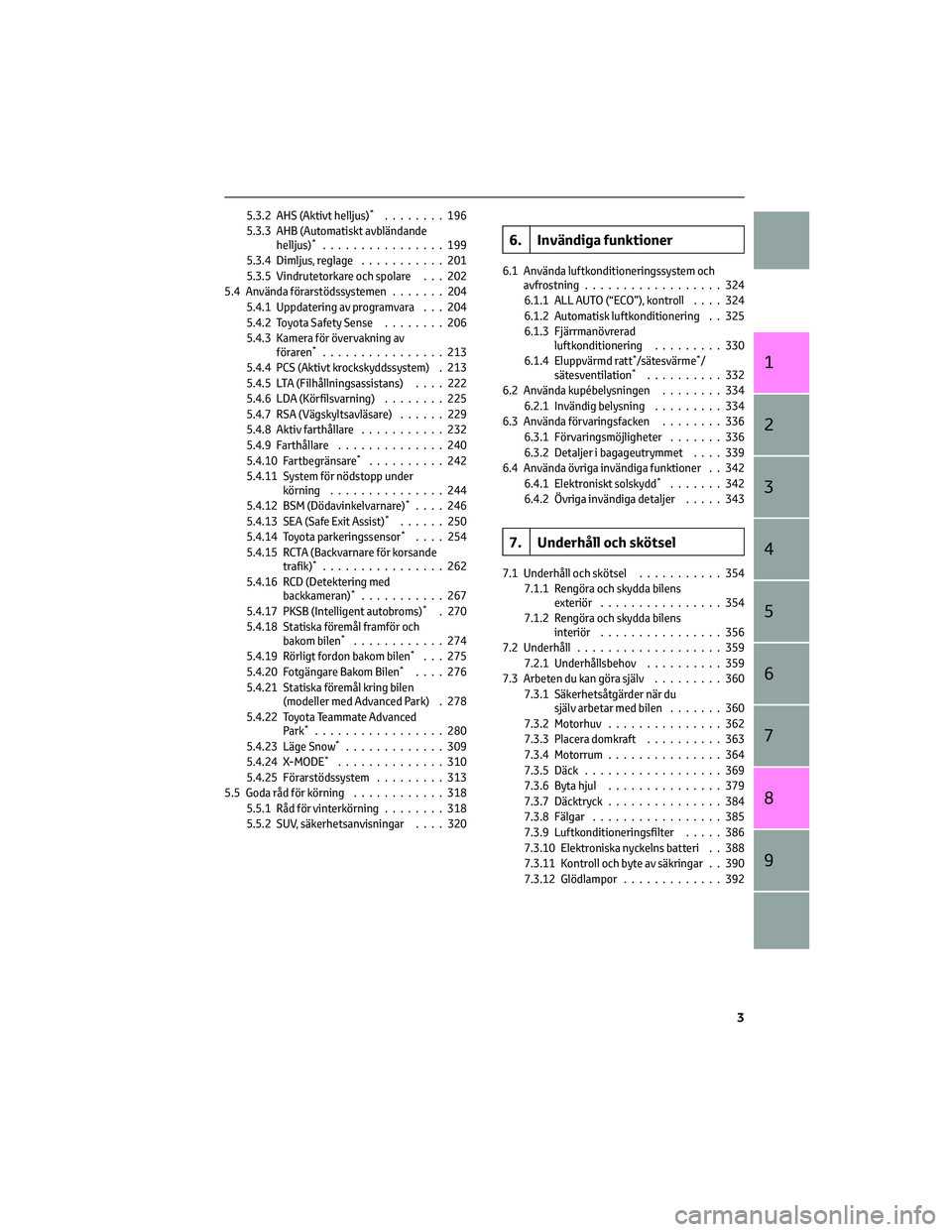

5.3.2 AHS (Aktivt helljus)*........196
5.3.3 AHB (Automatiskt avbländande
helljus)
*................199
5.3.4Dimljus,reglage ...........201
5.3.5 Vindrutetorkare och spolare . . . 202
5.4 Använda förarstödssystemen.......204
5.4.1 Uppdatering av programvara . . . 204
5.4.2 Toyota Safety Sense........206
5.4.3 Kamera för övervakning av
föraren
*................213
5.4.4 PCS (Aktivt krockskyddssystem) . 213
5.4.5 LTA (Filhållningsassistans)....222
5.4.6 LDA (Körfilsvarning)........225
5.4.7 RSA (Vägskyltsavläsare)......229
5.4.8Aktivfarthållare ...........232
5.4.9Farthållare ..............240
5.4.10 Fartbegränsare
*..........242
5.4.11 System för nödstopp under
körning ...............244
5.4.12 BSM (Dödavinkelvarnare)
*....246
5.4.13 SEA (Safe Exit Assist)*......250
5.4.14 Toyota parkeringssensor*....254
5.4.15 RCTA (Backvarnare för korsande
trafik)
*................262
5.4.16 RCD (Detektering med
backkameran)
*...........267
5.4.17 PKSB (Intelligent autobroms)*. 270
5.4.18 Statiska föremål framför och
bakom bilen
*............274
5.4.19 Rörligt fordon bakom bilen*...275
5.4.20 Fotgängare Bakom Bilen*....276
5.4.21 Statiska föremål kring bilen
(modeller med Advanced Park) . 278
5.4.22 Toyota Teammate Advanced
Park
*.................280
5.4.23 Läge Snow*.............309
5.4.24 X-MODE*..............310
5.4.25 Förarstödssystem.........313
5.5 Goda råd för körning............318
5.5.1Rådförvinterkörning ........318
5.5.2 SUV, säkerhetsanvisningar....320
6. Invändiga funktioner
6.1 Använda luftkonditioneringssystem och
avfrostning ..................324
6.1.1 ALL AUTO (“ECO”), kontroll....324
6.1.2 Automatisk luftkonditionering . . 325
6.1.3 Fjärrmanövrerad
luftkonditionering.........330
6.1.4 Eluppvärmd ratt
*/sätesvärme*/
sätesventilation*..........332
6.2 Använda kupébelysningen........334
6.2.1 Invändig belysning.........334
6.3 Använda förvaringsfacken........336
6.3.1 Förvaringsmöjligheter.......336
6.3.2 Detaljer i bagageutrymmet....339
6.4 Använda övriga invändiga funktioner . . 342
6.4.1 Elektroniskt solskydd
*.......342
6.4.2 Övriga invändiga detaljer.....343
7. Underhåll och skötsel
7.1 Underhåll och skötsel...........354
7.1.1 Rengöra och skydda bilens
exteriör ................354
7.1.2 Rengöra och skydda bilens
interiör ................356
7.2 Underhåll...................359
7.2.1 Underhållsbehov..........359
7.3Arbetendukangörasjälv .........360
7.3.1 Säkerhetsåtgärder när du
själv arbetar med bilen.......360
7.3.2 Motorhuv...............362
7.3.3 Placera domkraft..........363
7.3.4Motorrum...............364
7.3.5 Däck..................369
7.3.6 Byta hjul...............379
7.3.7 Däcktryck...............384
7.3.8Fälgar .................385
7.3.9 Luftkonditioneringsfilter.....386
7.3.10 Elektroniska nyckelns batteri . . 388
7.3.11 Kontroll och byte av säkringar . . 390
7.3.12 Glödlampor.............392
3
1
2
3
4
5
6
7
8
9

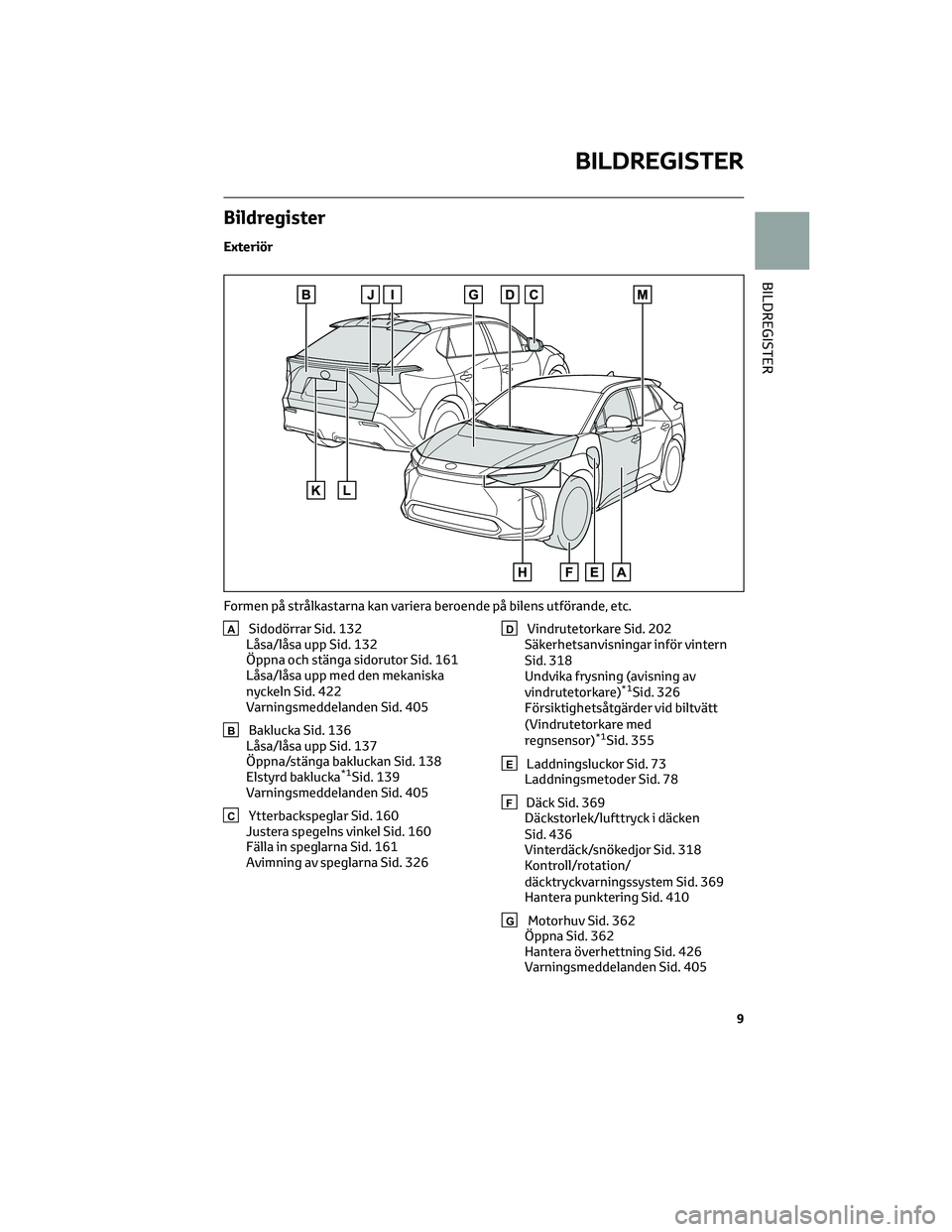

Bildregister
Exteriör
ASidodörrar Sid. 132
Låsa/låsa upp Sid. 132
Öppna och stänga sidorutor Sid. 161
Låsa/låsa upp med den mekaniska
nyckeln Sid. 422
Varningsmeddelanden Sid. 405
BBaklucka Sid. 136
Låsa/låsa upp Sid. 137
Öppna/stänga bakluckan Sid. 138
Elstyrd baklucka
*1Sid. 139
Varningsmeddelanden Sid. 405
CYtterbackspeglar Sid. 160
Justera spegelns vinkel Sid. 160
Fälla in speglarna Sid. 161
Avimning av speglarna Sid. 326
DVindrutetorkare Sid. 202
Säkerhetsanvisningar inför vintern
Sid. 318
Undvika frysning (avisning av
vindrutetorkare)
*1Sid. 326
Försiktighetsåtgärder vid biltvätt
(Vindrutetorkare med
regnsensor)
*1Sid. 355
ELaddningsluckor Sid. 73
Laddningsmetoder Sid. 78
FDäck Sid. 369
Däckstorlek/lufttryck i däcken
Sid. 436
Vinterdäck/snökedjor Sid. 318
Kontroll/rotation/
däcktryckvarningssystem Sid. 369
Hantera punktering Sid. 410
GMotorhuv Sid. 362
Öppna Sid. 362
Hantera överhettning Sid. 426
Varningsmeddelanden Sid. 405
Formen på strålkastarna kan variera beroende på bilens utförande, etc.
BILDREGISTER
9
BILDREGISTER

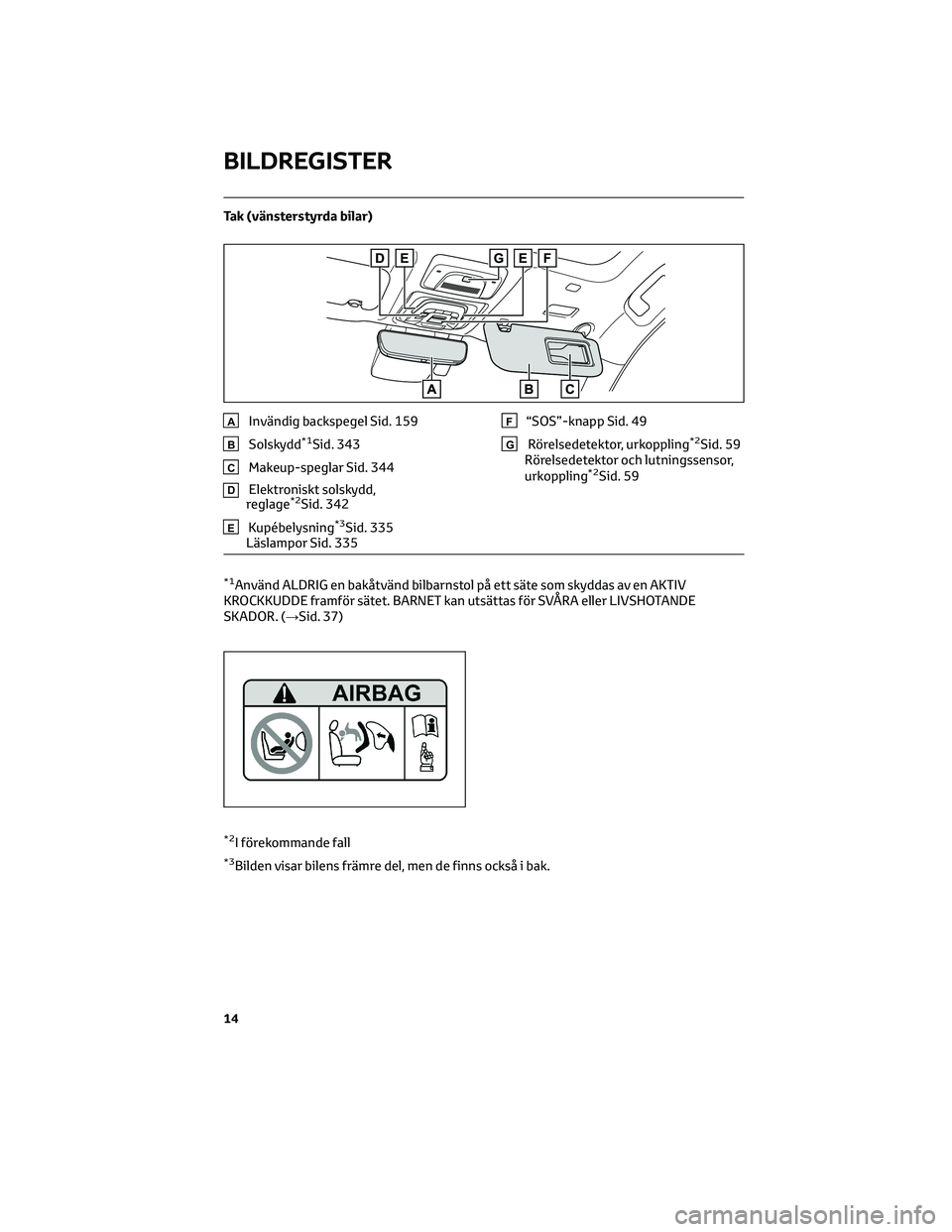

Tak (vänsterstyrda bilar)
AInvändig backspegel Sid. 159
BSolskydd*1Sid. 343
CMakeup-speglar Sid. 344
DElektroniskt solskydd,
reglage*2Sid. 342
EKupébelysning*3Sid. 335
Läslampor Sid. 335
F“SOS”-knapp Sid. 49
GRörelsedetektor, urkoppling*2Sid. 59
Rörelsedetektor och lutningssensor,
urkoppling
*2Sid. 59
*1Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHOTANDE
SKADOR. (→Sid. 37)
*2I förekommande fall
*3Bilden visar bilens främre del, men de finns också i bak.
BILDREGISTER
14

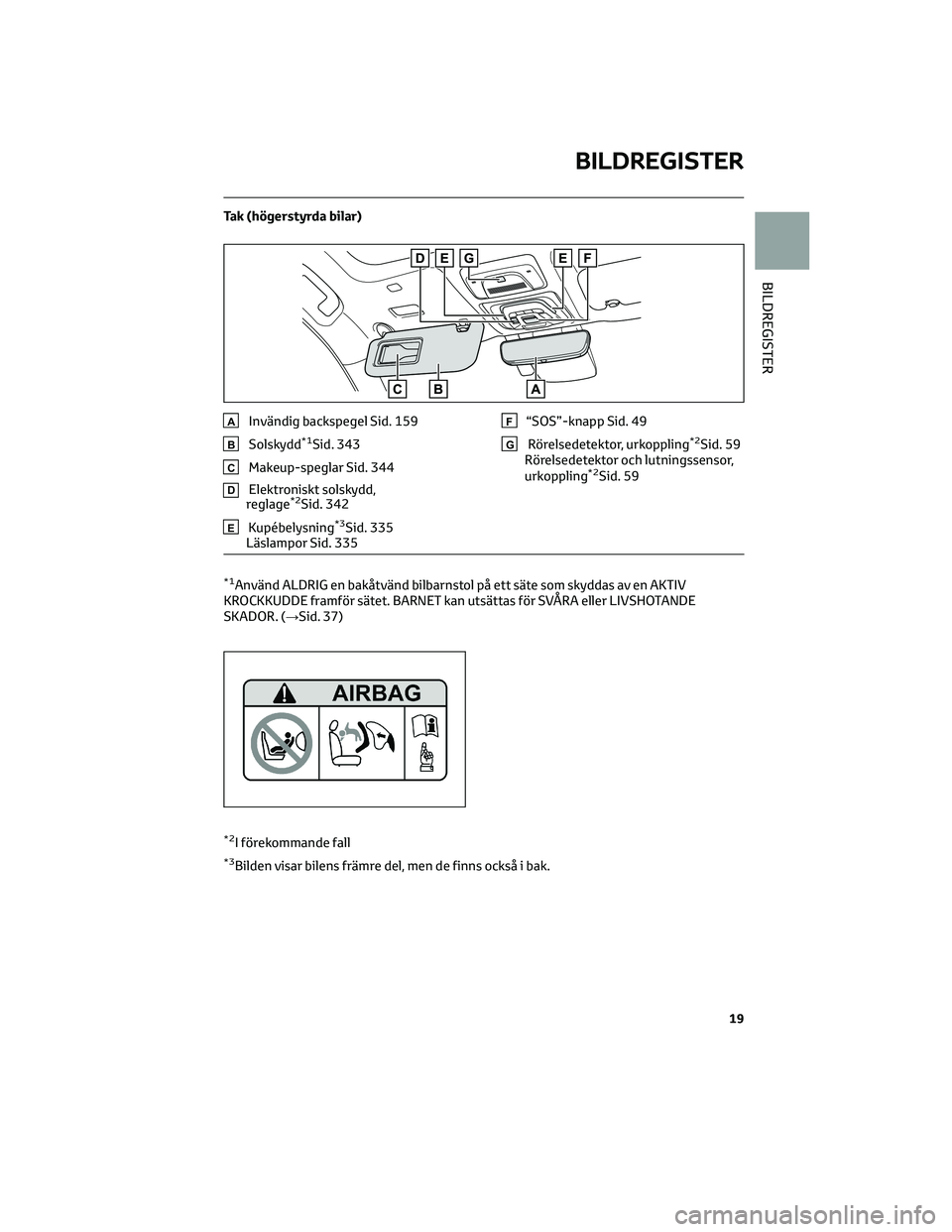

Tak (högerstyrda bilar)
AInvändig backspegel Sid. 159
BSolskydd*1Sid. 343
CMakeup-speglar Sid. 344
DElektroniskt solskydd,
reglage*2Sid. 342
EKupébelysning*3Sid. 335
Läslampor Sid. 335
F“SOS”-knapp Sid. 49
GRörelsedetektor, urkoppling*2Sid. 59
Rörelsedetektor och lutningssensor,
urkoppling
*2Sid. 59
*1Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHOTANDE
SKADOR. (→Sid. 37)
*2I förekommande fall
*3Bilden visar bilens främre del, men de finns också i bak.
BILDREGISTER
19
BILDREGISTER

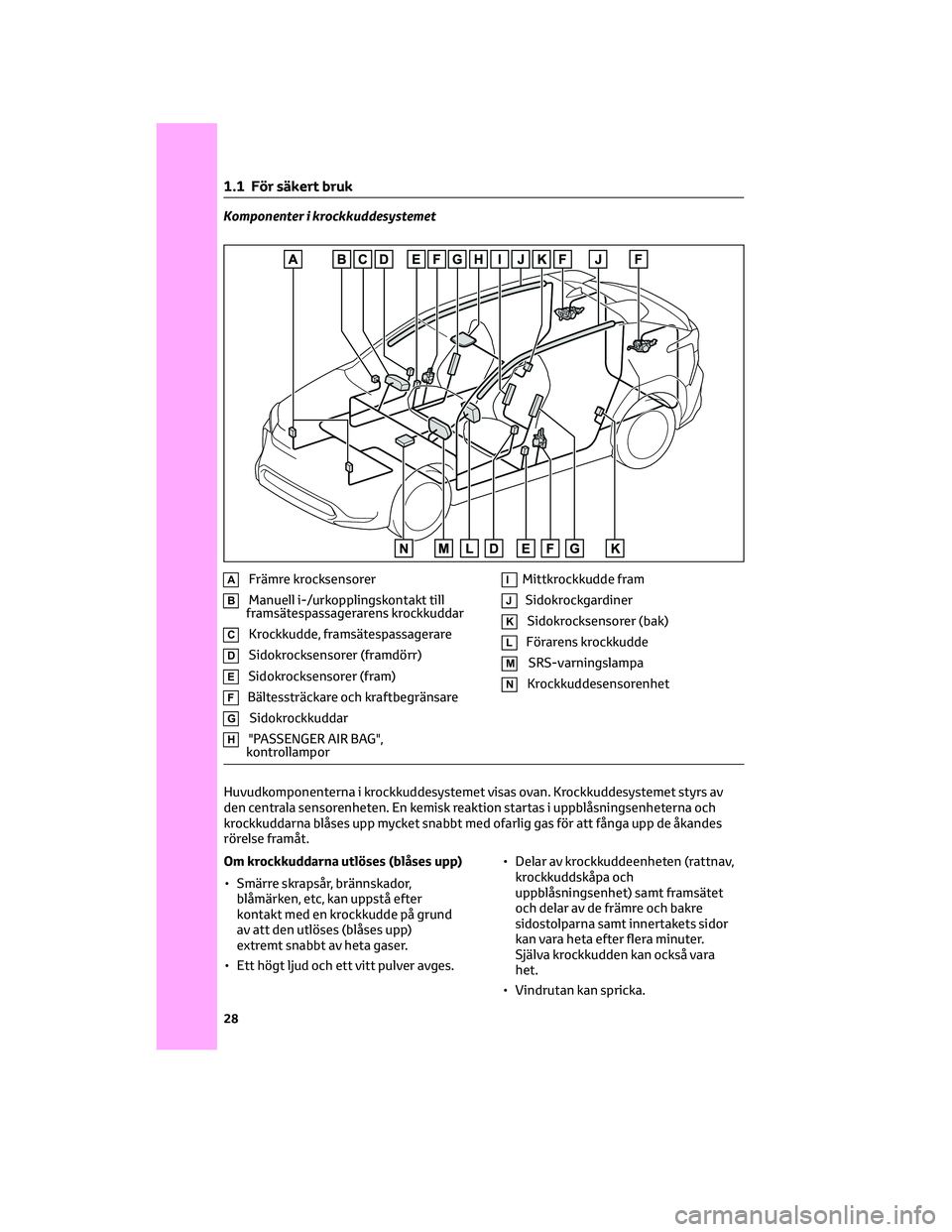

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrocksensorer (fram)
FBältessträckare och kraftbegränsare
GSidokrockkuddar
H"PASSENGER AIR BAG",
kontrollampor
IMittkrockkudde fram
JSidokrockgardiner
KSidokrocksensorer (bak)
LFörarens krockkudde
MSRS-varningslampa
NKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
28

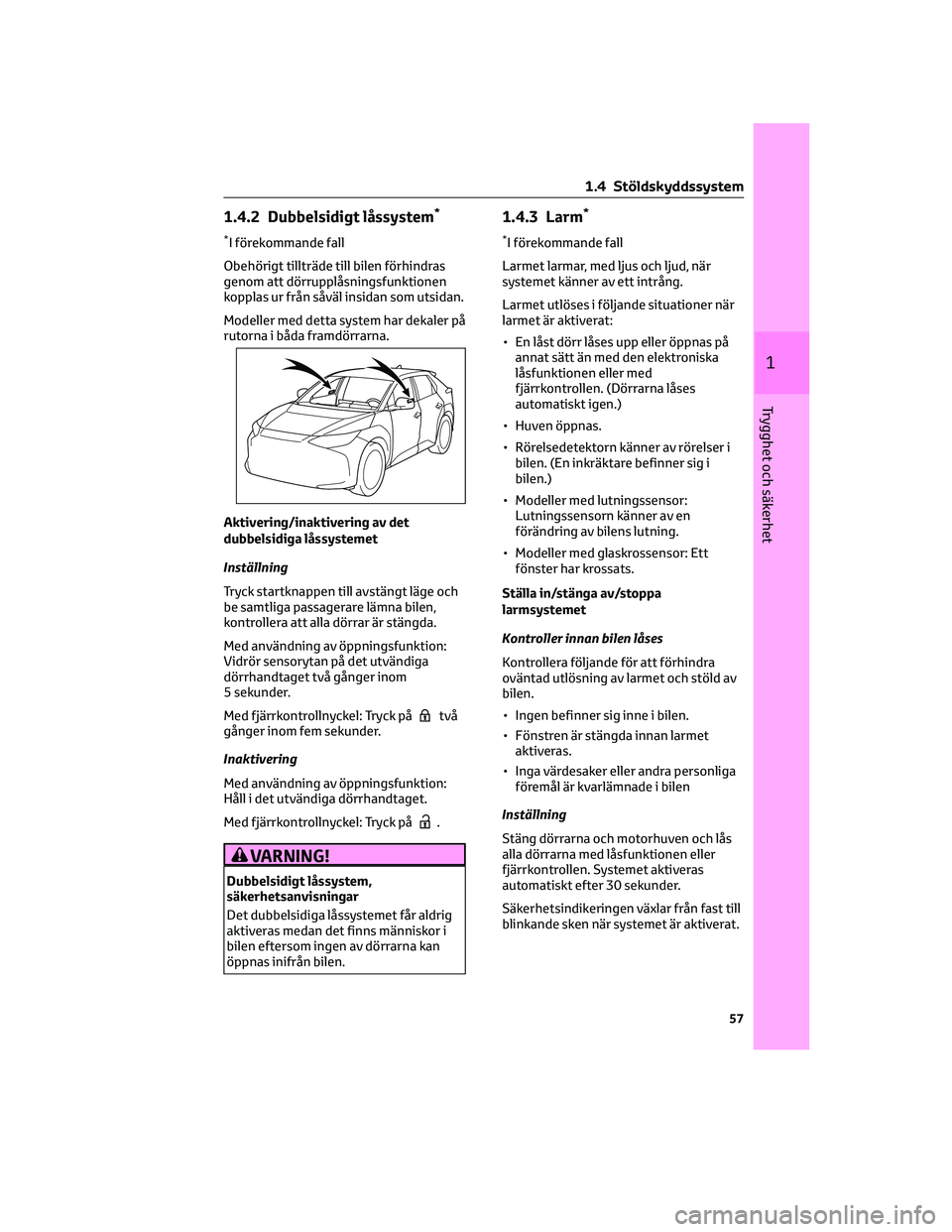

1.4.2 Dubbelsidigt låssystem*
*I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Modeller med detta system har dekaler på
rutorna i båda framdörrarna.
Aktivering/inaktivering av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till avstängt läge och
be samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med användning av öppningsfunktion:
Vidrör sensorytan på det utvändiga
dörrhandtaget två gånger inom
5 sekunder.
Med fjärrkontrollnyckel: Tryck på
två
gånger inom fem sekunder.
Inaktivering
Med användning av öppningsfunktion:
Håll i det utvändiga dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Det dubbelsidiga låssystemet får aldrig
aktiveras medan det finns människor i
bilen eftersom ingen av dörrarna kan
öppnas inifrån bilen.
1.4.3 Larm*
*I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång.
Larmet utlöses i följande situationer när
larmet är aktiverat:
• En låst dörr låses upp eller öppnas på
annat sätt än med den elektroniska
låsfunktionen eller med
fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
• Huven öppnas.
• Rörelsedetektorn känner av rörelser i
bilen. (En inkräktare befinner sig i
bilen.)
• Modeller med lutningssensor:
Lutningssensorn känner av en
förändring av bilens lutning.
• Modeller med glaskrossensor: Ett
fönster har krossats.
Ställa in/stänga av/stoppa
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra
oväntad utlösning av larmet och stöld av
bilen.
• Ingen befinner sig inne i bilen.
• Fönstren är stängda innan larmet
aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörrarna och motorhuven och lås
alla dörrarna med låsfunktionen eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Säkerhetsindikeringen växlar från fast till
blinkande sken när systemet är aktiverat.
1 .4 Stöldskyddssystem
57
1
Trygghet och säkerhet

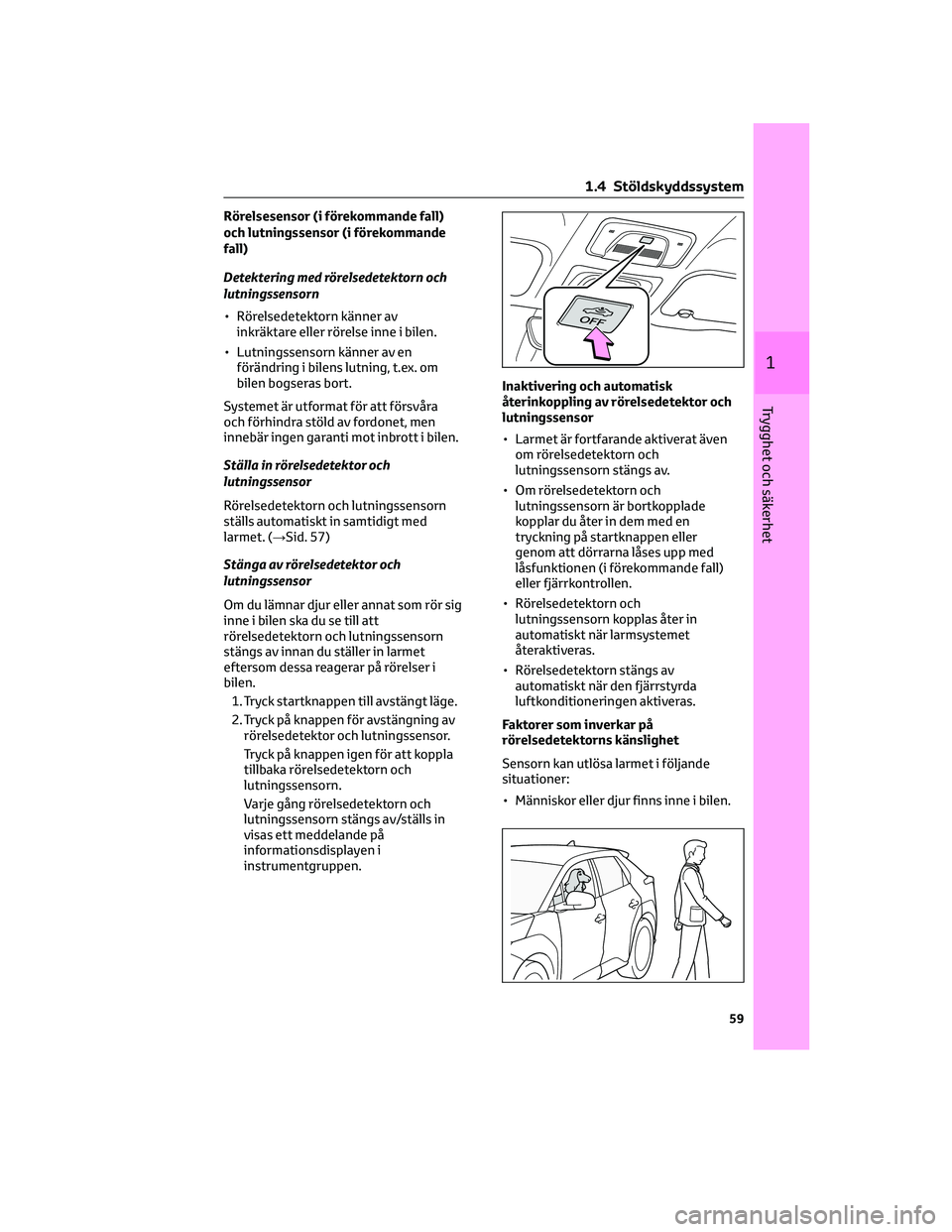

Rörelsesensor (i förekommande fall)
och lutningssensor (i förekommande
fall)
Detektering med rörelsedetektorn och
lutningssensorn
• Rörelsedetektorn känner av
inkräktare eller rörelse inne i bilen.
• Lutningssensorn känner av en
förändring i bilens lutning, t.ex. om
bilen bogseras bort.
Systemet är utformat för att försvåra
och förhindra stöld av fordonet, men
innebär ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssensorn
ställs automatiskt in samtidigt med
larmet. (→Sid. 57)
Stänga av rörelsedetektor och
lutningssensor
Om du lämnar djur eller annat som rör sig
inne i bilen ska du se till att
rörelsedetektorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörelser i
bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på knappen för avstängning av
rörelsedetektor och lutningssensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och
lutningssensorn.
Varje gång rörelsedetektorn och
lutningssensorn stängs av/ställs in
visas ett meddelande på
informationsdisplayen i
instrumentgruppen.Inaktivering och automatisk
återinkoppling av rörelsedetektor och
lutningssensor
• Larmet är fortfarande aktiverat även
om rörelsedetektorn och
lutningssensorn stängs av.
• Om rörelsedetektorn och
lutningssensorn är bortkopplade
kopplar du åter in dem med en
tryckning på startknappen eller
genom att dörrarna låses upp med
låsfunktionen (i förekommande fall)
eller fjärrkontrollen.
• Rörelsedetektorn och
lutningssensorn kopplas åter in
automatiskt när larmsystemet
återaktiveras.
• Rörelsedetektorn stängs av
automatiskt när den fjärrstyrda
luftkonditioneringen aktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
1 .4 Stöldskyddssystem
59
1
Trygghet och säkerhet

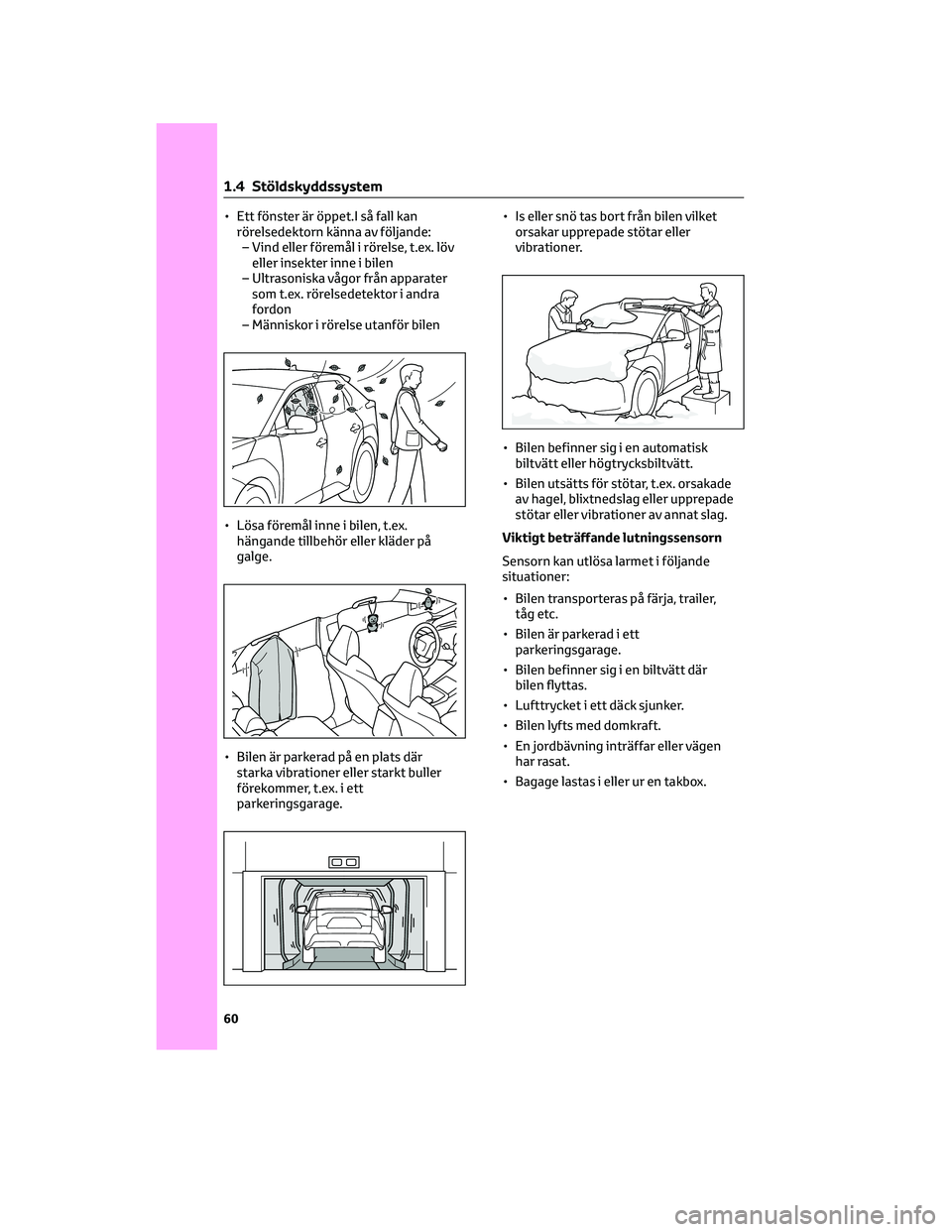

• Ett fönster är öppet.I så fall kan
rörelsedektorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.
• Bilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett
parkeringsgarage.• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.
• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
Viktigt beträffande lutningssensorn
Sensorn kan utlösa larmet i följande
situationer:
• Bilen transporteras på färja, trailer,
tåg etc.
• Bilen är parkerad i ett
parkeringsgarage.
• Bilen befinner sig i en biltvätt där
bilen flyttas.
• Lufttrycket i ett däck sjunker.
• Bilen lyfts med domkraft.
• En jordbävning inträffar eller vägen
har rasat.
• Bagage lastas i eller ur en takbox.
1 .4 Stöldskyddssystem
60

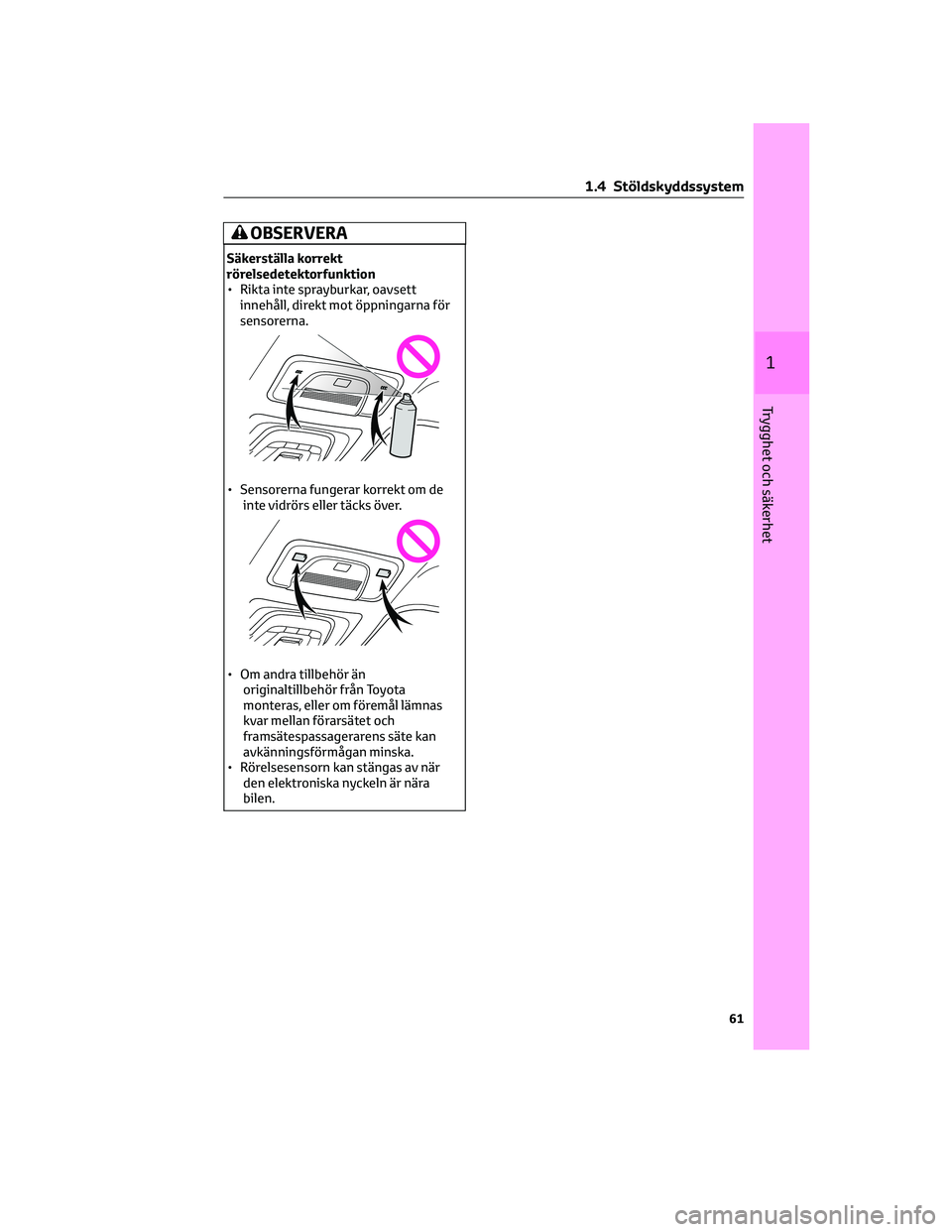

OBSERVERA
Säkerställa korrekt
rörelsedetektorfunktion
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minska.
• Rörelsesensorn kan stängas av när
den elektroniska nyckeln är nära
bilen.
1 .4 Stöldskyddssystem
61
1
Trygghet och säkerhet

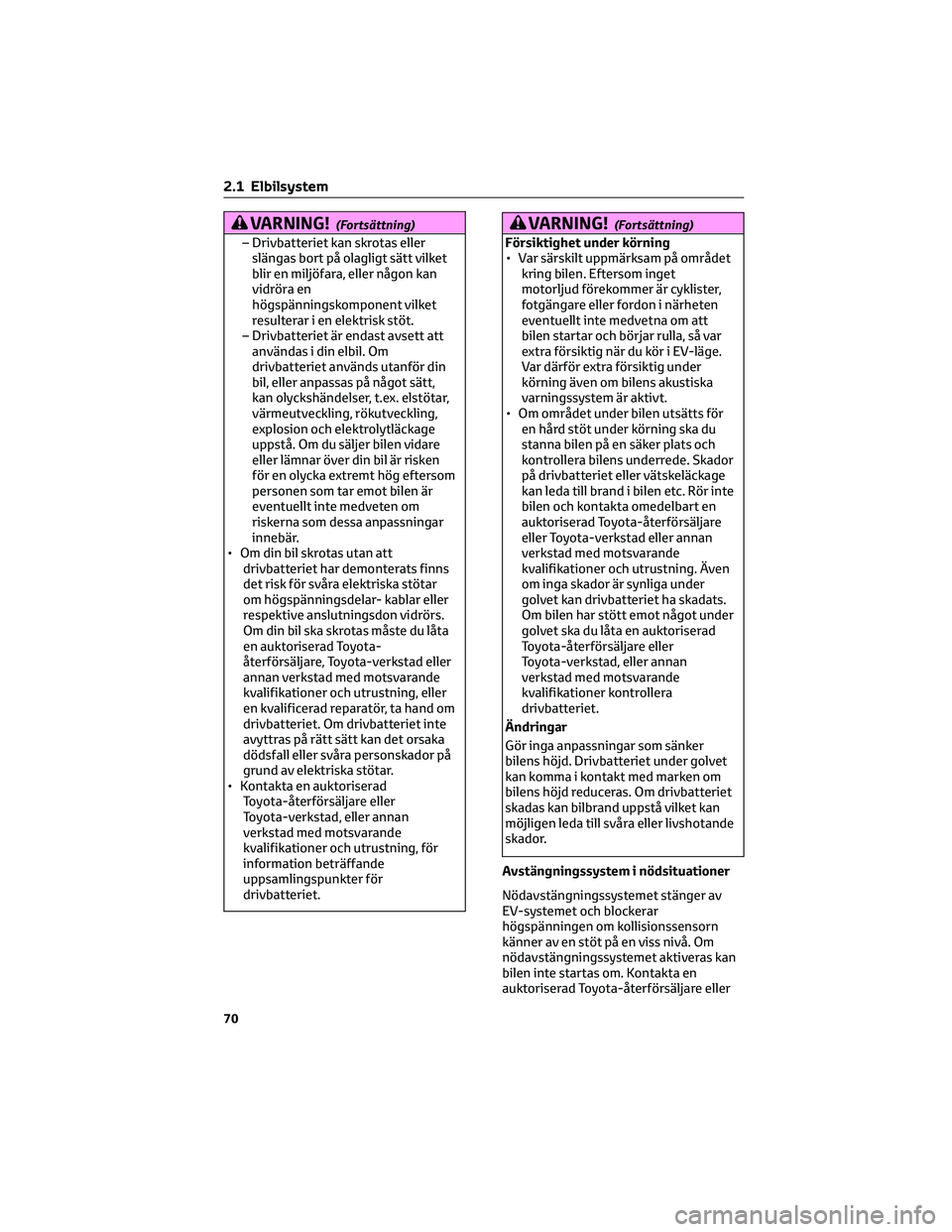

VARNING!(Fortsättning)
– Drivbatteriet kan skrotas eller
slängas bort på olagligt sätt vilket
blir en miljöfara, eller någon kan
vidröra en
högspänningskomponent vilket
resulterar i en elektrisk stöt.
– Drivbatteriet är endast avsett att
användas i din elbil. Om
drivbatteriet används utanför din
bil, eller anpassas på något sätt,
kan olyckshändelser, t.ex. elstötar,
värmeutveckling, rökutveckling,
explosion och elektrolytläckage
uppstå. Om du säljer bilen vidare
eller lämnar över din bil är risken
för en olycka extremt hög eftersom
personen som tar emot bilen är
eventuellt inte medveten om
riskerna som dessa anpassningar
innebär.
• Om din bil skrotas utan att
drivbatteriet har demonterats finns
det risk för svåra elektriska stötar
om högspänningsdelar- kablar eller
respektive anslutningsdon vidrörs.
Om din bil ska skrotas måste du låta
en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning, eller
en kvalificerad reparatör, ta hand om
drivbatteriet. Om drivbatteriet inte
avyttras på rätt sätt kan det orsaka
dödsfall eller svåra personskador på
grund av elektriska stötar.
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning, för
information beträffande
uppsamlingspunkter för
drivbatteriet.
VARNING!(Fortsättning)
Försiktighet under körning
• Var särskilt uppmärksam på området
kring bilen. Eftersom inget
motorljud förekommer är cyklister,
fotgängare eller fordon i närheten
eventuellt inte medvetna om att
bilen startar och börjar rulla, så var
extra försiktig när du kör i EV-läge.
Var därför extra försiktig under
körning även om bilens akustiska
varningssystem är aktivt.
• Om området under bilen utsätts för
en hård stöt under körning ska du
stanna bilen på en säker plats och
kontrollera bilens underrede. Skador
på drivbatteriet eller vätskeläckage
kan leda till brand i bilen etc. Rör inte
bilen och kontakta omedelbart en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning. Även
om inga skador är synliga under
golvet kan drivbatteriet ha skadats.
Om bilen har stött emot något under
golvet ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera
drivbatteriet.
Ändringar
Gör inga anpassningar som sänker
bilens höjd. Drivbatteriet under golvet
kan komma i kontakt med marken om
bilens höjd reduceras. Om drivbatteriet
skadas kan bilbrand uppstå vilket kan
möjligen leda till svåra eller livshotande
skador.
Avstängningssystem i nödsituationer
Nödavstängningssystemet stänger av
EV-systemet och blockerar
högspänningen om kollisionssensorn
känner av en stöt på en viss nivå. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Kontakta en
auktoriserad Toyota-återförsäljare eller
2.1 Elbilsystem
70
